Anwendung:
Dieser Empfänger ist ein elektrisches Gerät mit 1 Kanal AC Stromversorgung
Ausgang, es und der Sender bilden ein Empfänger Sender System. Dieses System
kann in allen Arten von Industrie automation, Landwirtschaft, Haus, Fabrik,
Haus, Bauernhof, Fahrzeug, Schiff, Offshore-Betrieb, Luftfahrzeug usw. Es
kann verschiedene AC Geräte an Land, zu Wasser und in der Luft fernsteuern,
wie Lichter, Sirenen, Schlösser, Motoren, Ventilatoren, Türen, Fenster,
Elektromagnetventile, Sicherheitsalarm und Geschäftsschilder. Die
Anwendungen sind endlos.
Dieser Empfänger verfügt über eine 10 Sekunden Verzögerungsfunktion. Wenn
das Gerät ausgelöst wird, hört es nach einer Verzögerung von 10 Sekunden
automatisch auf zu arbeiten.
Merkmal:
Drahtlose Steuerung, einfach zu installieren.
Universalnetzteil: AC 85~240V
AC Stromversorgung Ausgang: Es kann Wechselstrom Geräte mit einer Spannung
im Bereich von 85~240V AC steuern (z. B. AC Geräte mit 110V, 120V, 220V oder
240V).
Hohe Leistung: Es kann bei maximalem Strom 30A arbeiten.
Mit 10 Sekunden Verzögerungsfunktion.

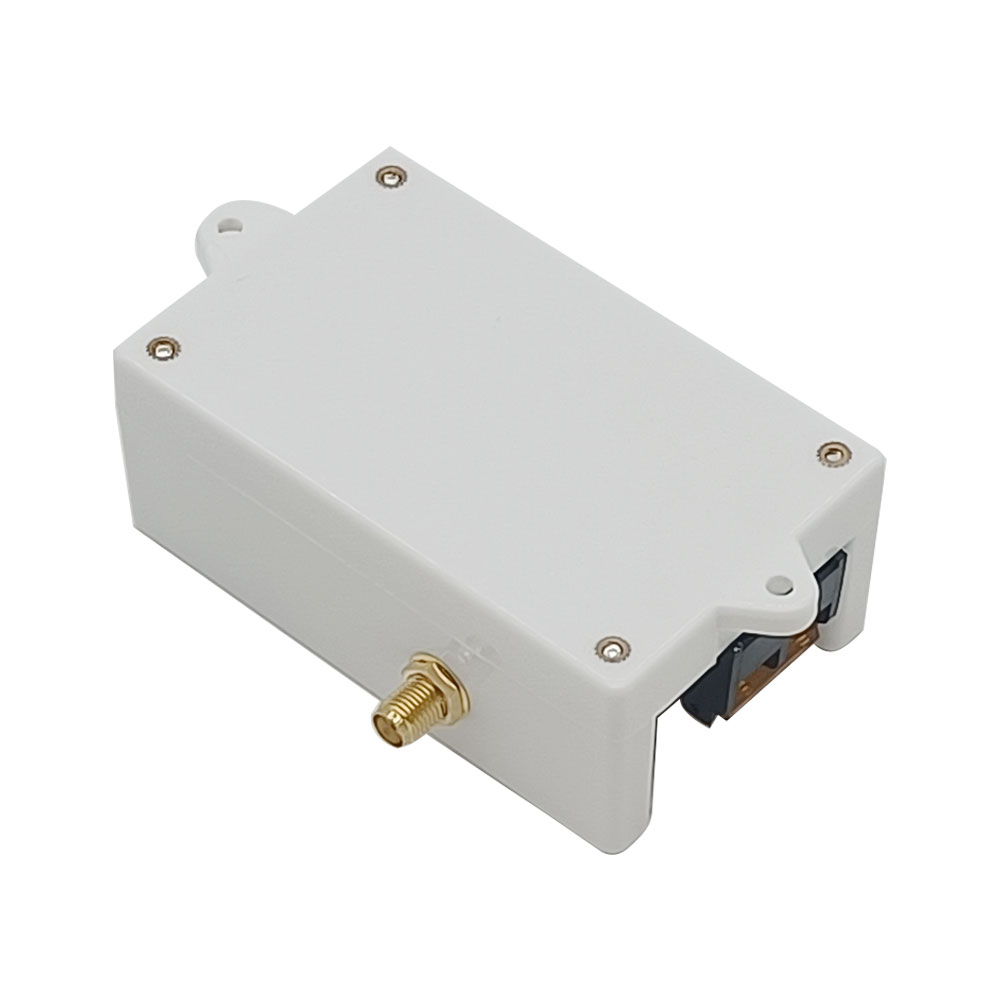

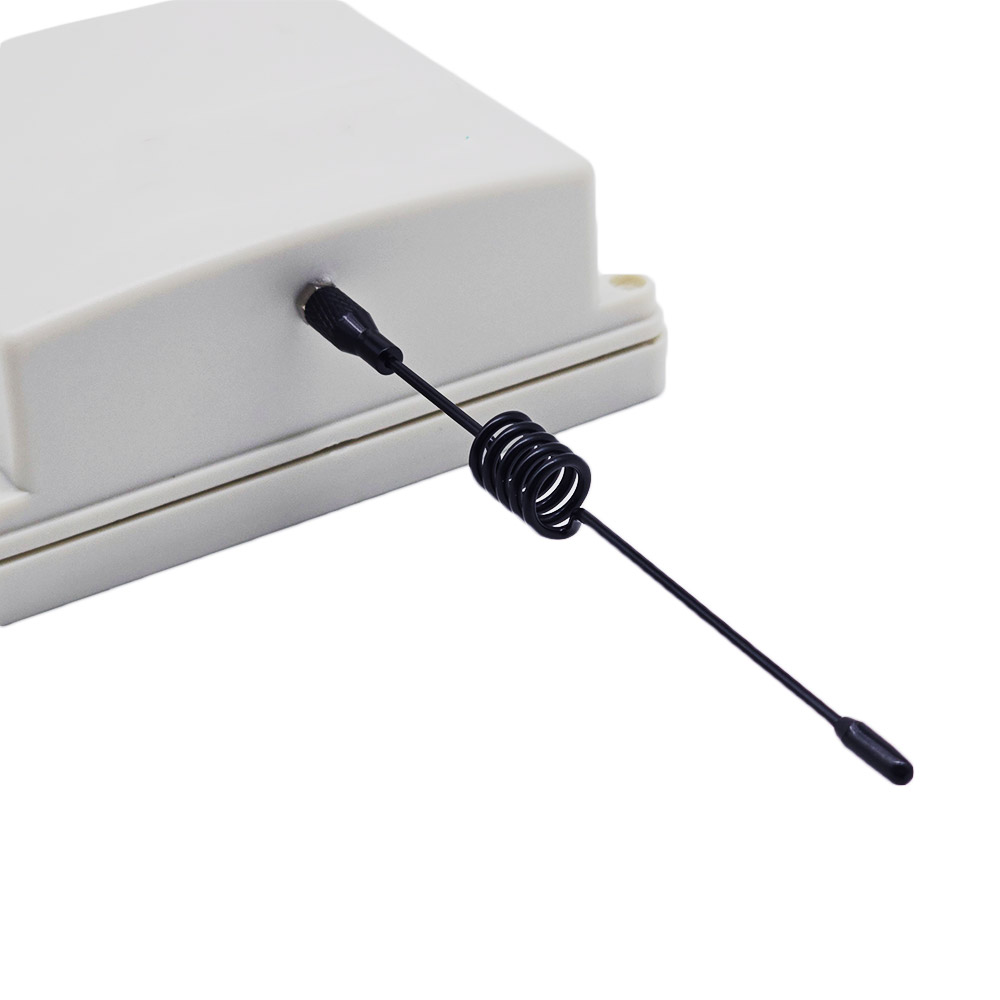

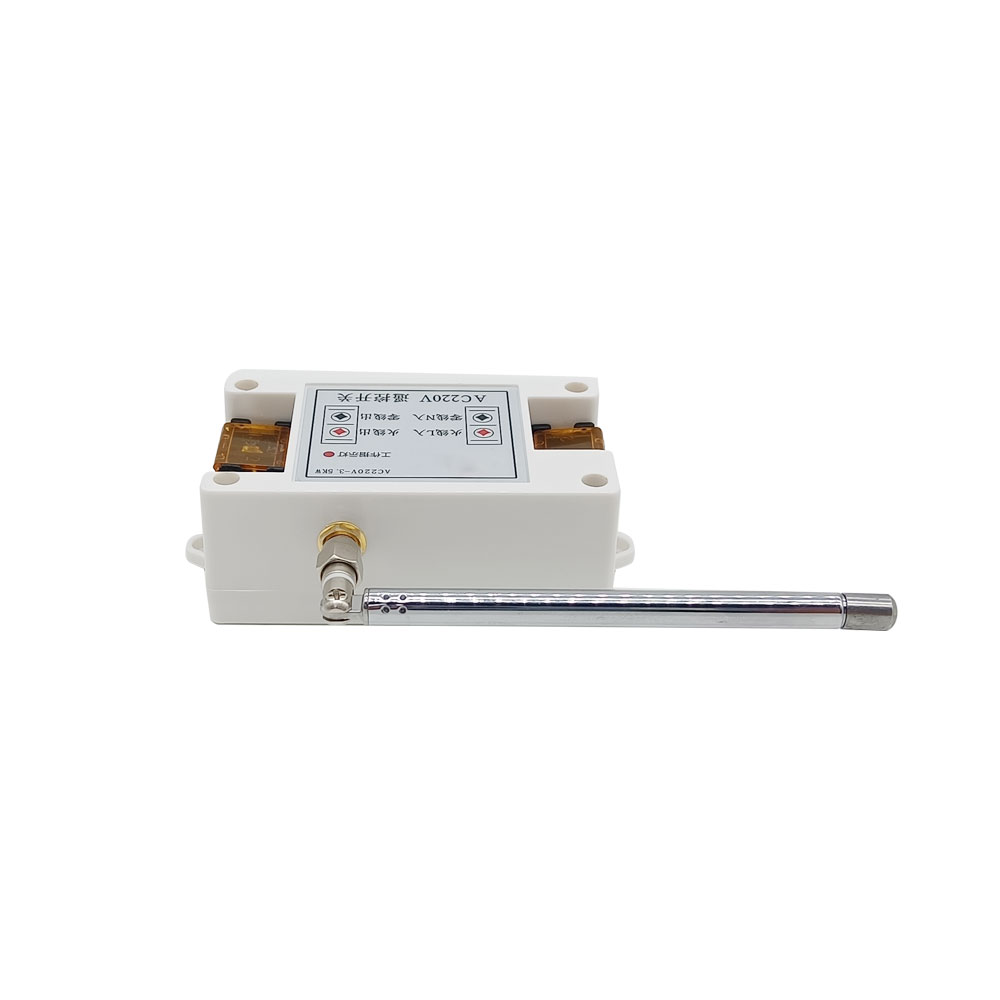

Mit externer Antenne, der Empfänger hat einen größeren Arbeitsbereich.
Der Sender / die Fernbedienung kann den Empfänger steuern von jedem Orten
innerhalb einer zuverlässigen Entfernung.
Das Funksignal des Senders kann durch Wände, Böden, Türen oder Fenster, aber
es wird einige Betriebsreichweite verlieren.
Der Empfänger hat den eingebauten Schutz vor Gegenstrom und übermäßigem
Strom.
Der Empfänger arbeitet nur mit dem ausgewählten Sender, der mit dem
Empfänger gekoppelt ist.
Ein oder einige Sender / Fernbedienungen können einen oder einige Empfänger
steuern gleichzeitig.
Es können zwei oder mehr Empfänger verwendet werden in der gleichen Gegend.

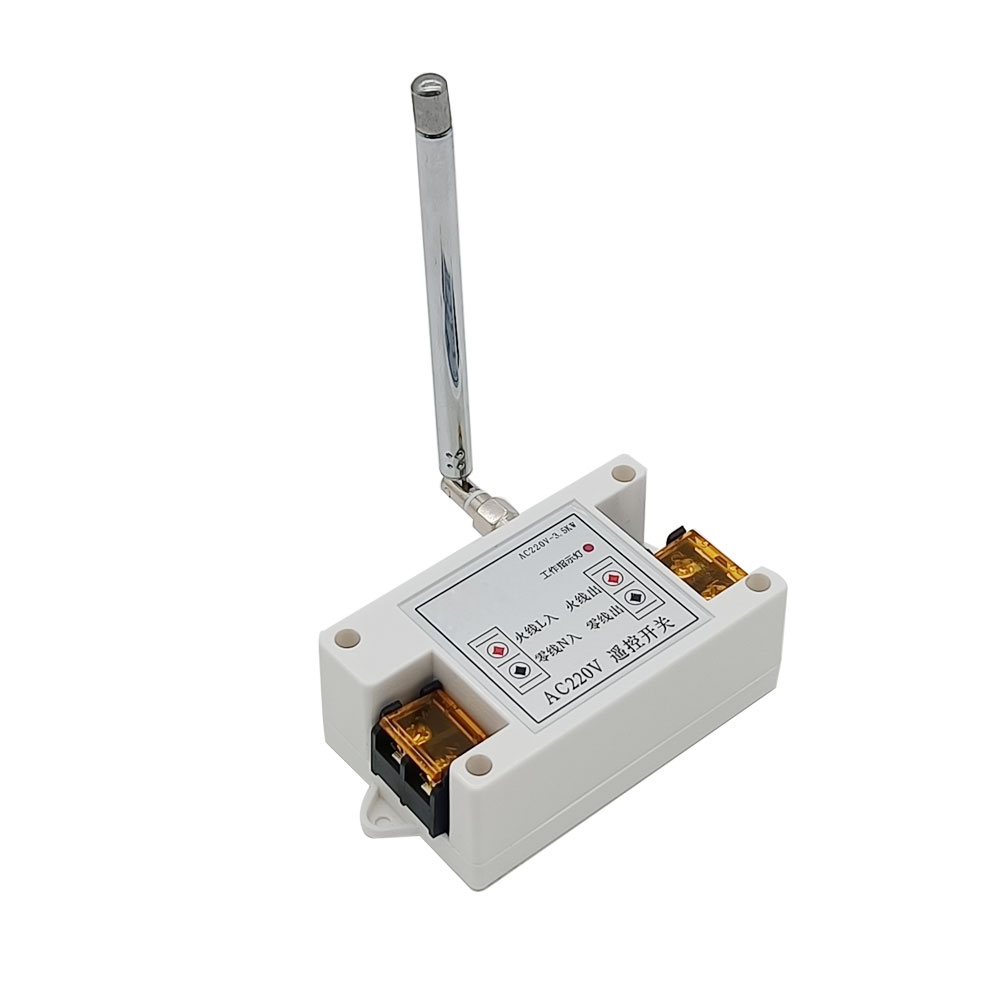

Parameter des Empfänger:
Modell: S1PXA-AC-ANT3
Betriebsspannung: 85V~240V AC
Ausgangsart: 85–240V AC (110V/120V/220V/240V), wie eingangsspannung
Betriebsfrequenz: 433.92MHz
Kanal: 1 Kanal
Statische Strom: ≤6mA
Maximaler Laststrom: 15A
Maximale Lastleistung: 1,5 KW bei 110V oder 3,5 KW bei 220V
Drahtbereich für die Terminals: 22-12 AWG
4 Wählbare Modi: Selbstsichernd, Momentan, Verriegelung, Zeitverzögerung
Betriebstemperatur: -20°C to +70°C

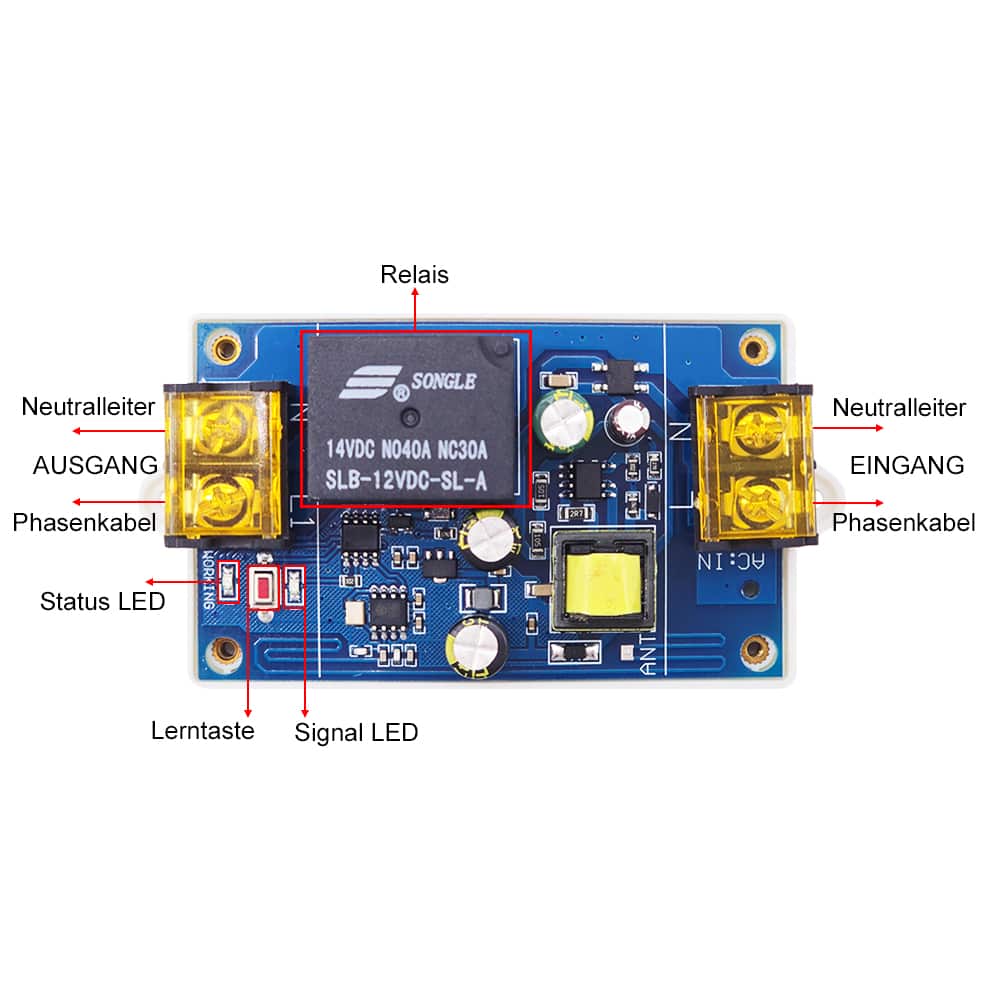

Maße der PCB: 90 x 47 x 23 mm
Maße des Gehäuses: 96 x 50 x 33 mm

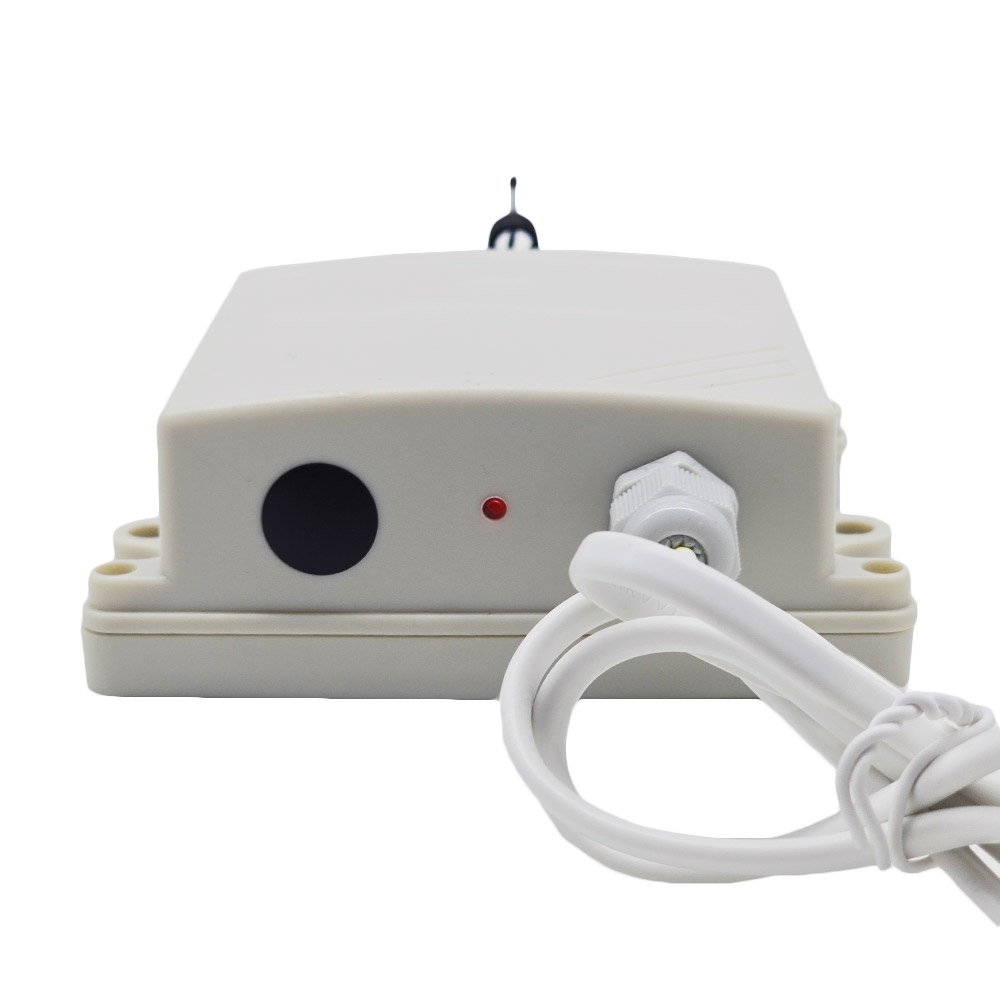

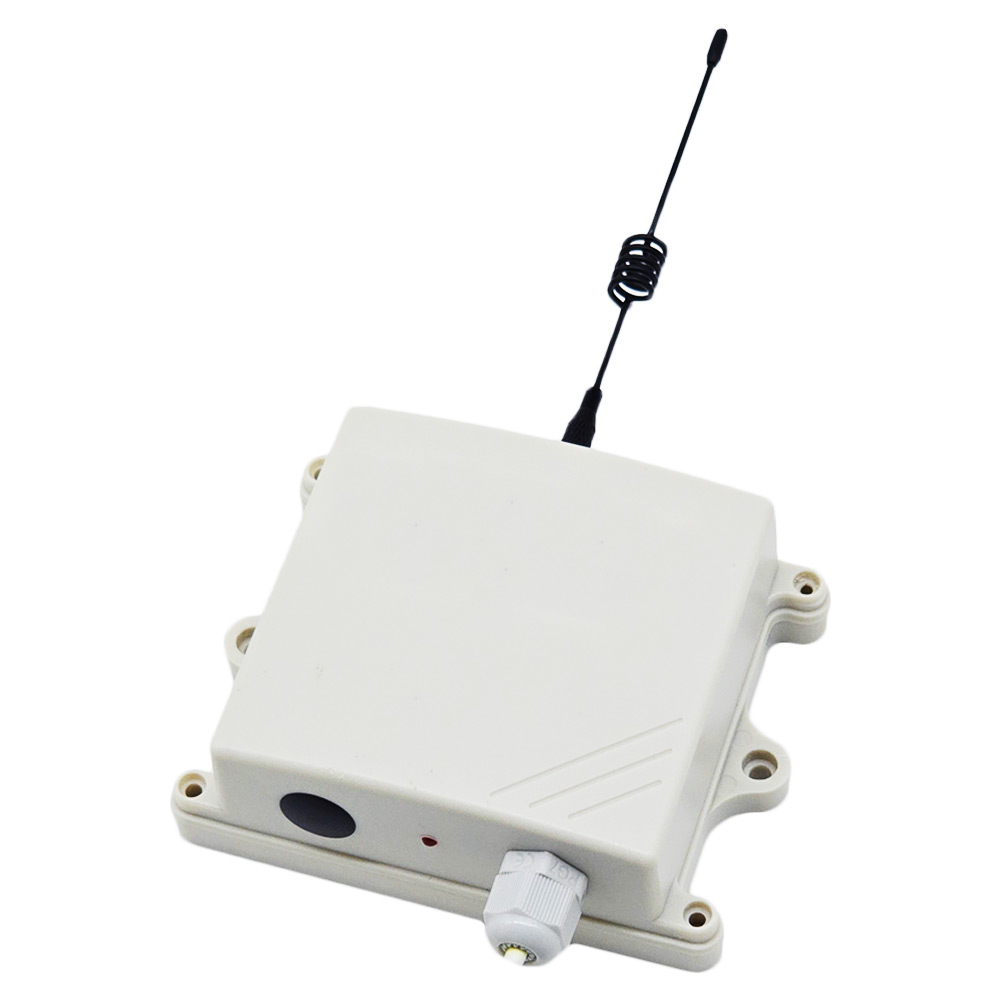

Parameter des Senders:
Modell: CK-AC-2
Ausgelöst durch Wechselstrom ON OFF.
Ausgestattet mit einem Zweidraht-Eingangsleiter oder einem zweidrähtigen
Stromkabel mit Stecker.
Keine Batterien sind für den Betrieb erforderlich.
Ausgelöst durch 110~220V AC Signal.
Auslösung Methode: Wenn das Eingangskabel ein Wechselspannungsignal erhält.
Nach 1 Sekunde blinkt die Signal-LED am Sender schnell, und der Sender
sendet das Funksignal "ON". Nach Abschluss der Übertragung leuchtet die
Signal-LED dauerhaft. Wenn das Eingangskabel das Wechselspannungsignal
verliert. Nach 1 Sekunde blinkt die Signal-LED am Sender schnell, und der
Sender sendet das Funksignal "OFF". Nach Abschluss der Übertragung blinkt
die Signal-LED einmal und erlischt anschließend.
Signalübertragungszeit: 1 Sekunde
Betriebsfrequenz: 433.92MHz (315 MHz kundenspezifisch)
Enkodierung Chip: EV1527
Sendeentfernung: 500m / 1500ft (Theoretisch)

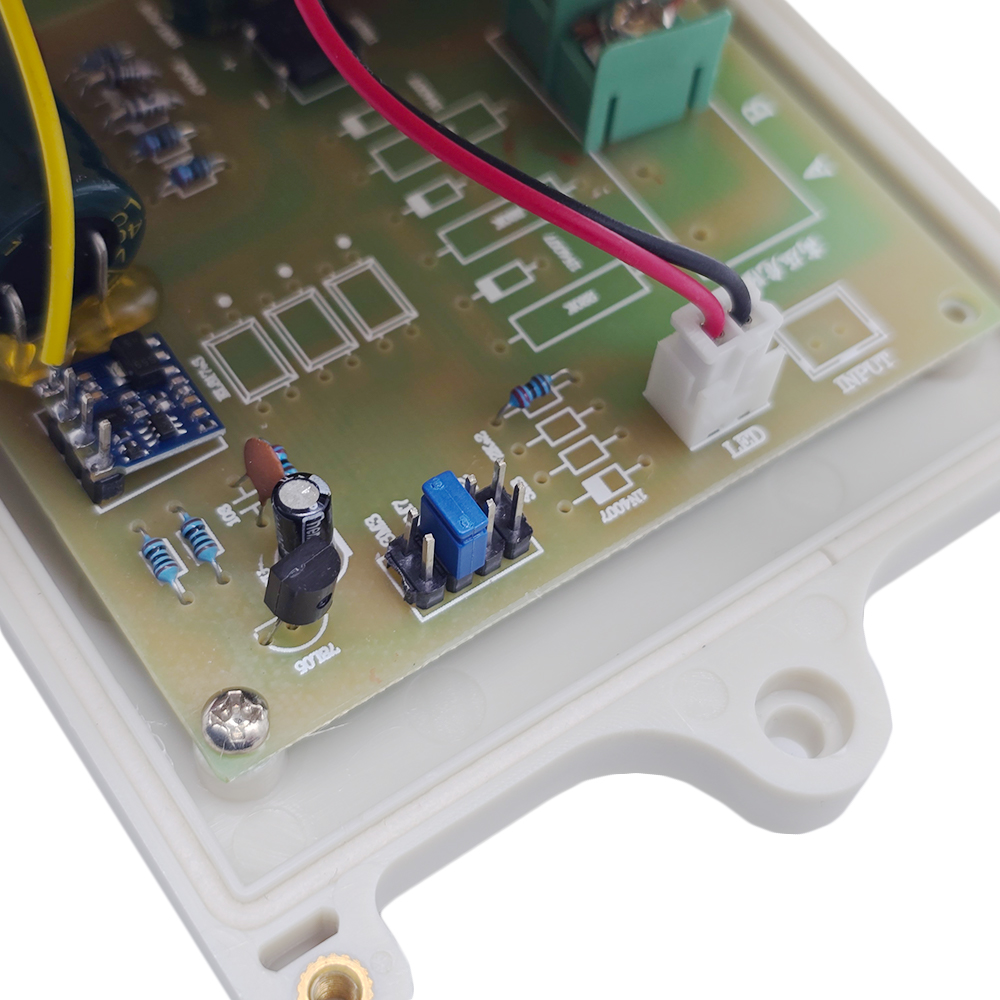

Maße der PCB: 73 x 73 x 19 mm
Maße des Gehäuse: 110 x 86 x 40 mm
Arbeitsprinzip:
Der Sender CK-AC-2 ist eine spezielle Fernbedienung, die durch die Ein- und
Ausschaltbedingungen von 110V~220V AC Strom aktiviert wird. Es hat ein
zweiadriges Eingangskabel oder ein zweiadriges Kabel mit Netzstecker zum
Anschließen eines Wechselspannungs-Signals von einem Gerät, wie Steckdose,
Warnhost, Detektor, Sensor, speicherprogrammierbaren Steuerung, Wechselstrom
Sirene, Wechselstrom Leuchte oder anderen Wechselstrom Geräten.
Wenn an sein Eingangskabel eine Wechselspannung angelegt wird, sendet es ein
Funksignal "ON". Wenn es aufhört, Wechselspannungsignale zu empfangen,
sendet es ein Funksignal "OFF".
Dieser Sender kann mit verschiedenen Arten von Empfängern kombiniert werden,
um ein drahtloses Steuersystem zu bilden, das verwendet wird, um ein anderes
Gerät drahtlos über ein AC-Spannungssignal oder ein AC-Ausgangssignal von
einem Gerät zu steuern.
Verwendung und Bedienung:
Wenn Sie das Gerät A über ein 110~220V Wechselstromsignal des Geräts B
steuern möchten, machen wie folgende:

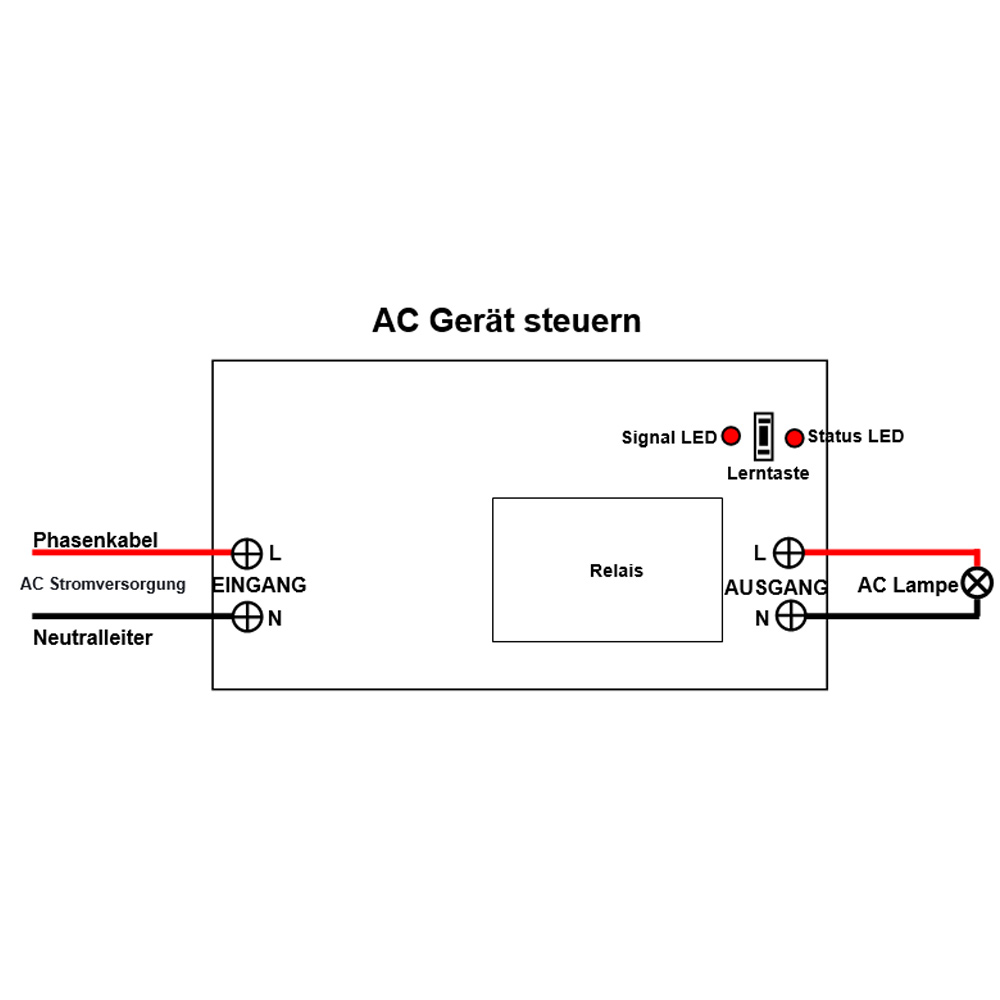

1. Schließen Sie Gerät A an die Ausgangsklemme des Empfängers an.
2. Schließen Sie die AC-Ausgangsklemme von Gerät B an die Eingangsklemme des
Senders an.
3. Wenn Gerät B ein Wechselstromsignal an den Sender sendet, sendet der
Sender ein Funksignal "ON". Wenn der Empfänger dieses Funksignal empfängt,
aktiviert er sein Relais, um das Gerät A einzuschalten.
4. Wenn Gerät B kein Wechselstromsignal mehr an den Sender sendet, sendet
der Sender ein Funksignal "OFF". Wenn der Empfänger dieses Funksignal
empfängt, deaktiviert er sein Relais, um das Gerät A auszuschalten.
Lieferumfang:

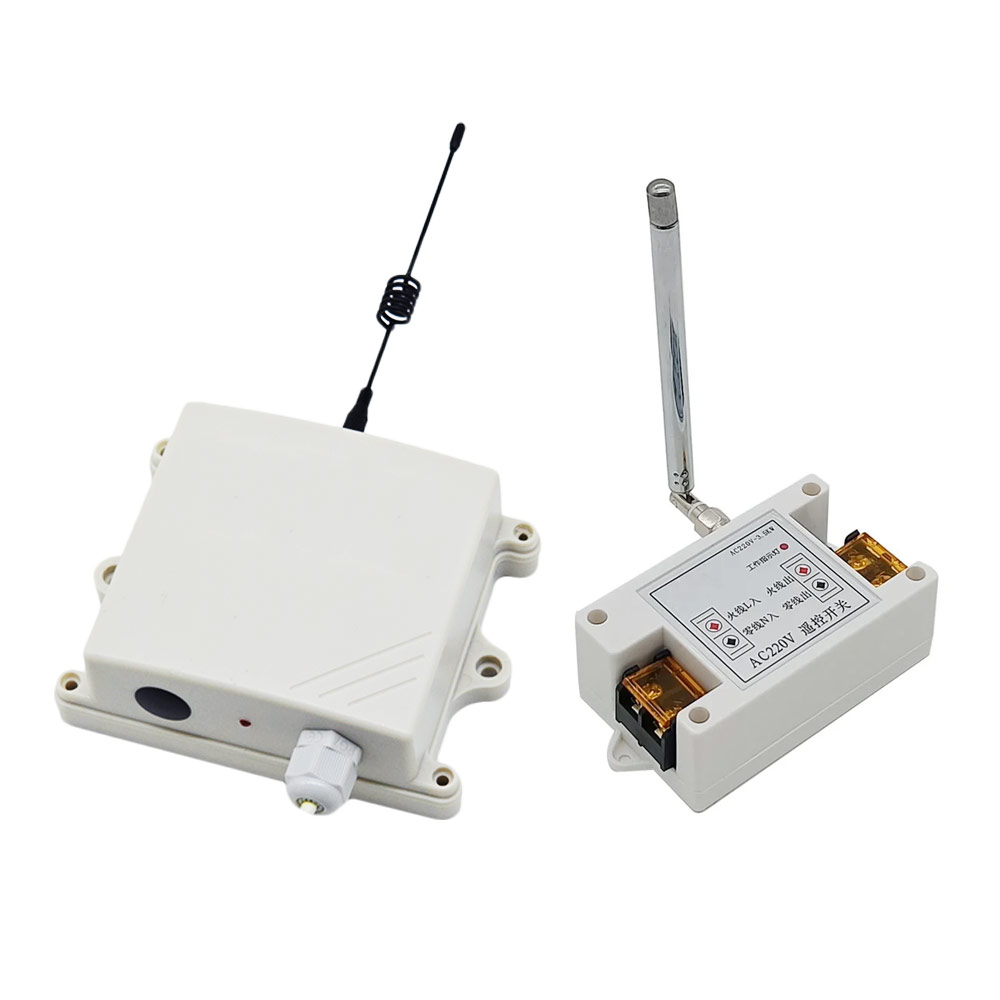

1 x Empfänger: S1PXA-AC-ANT3
1 x Sender: CK-AC-2
1 x Bedienungsanleitung
