Anwendung:
Dieser Empfänger ist ein elektrisches Gerät mit trockenem Relaisausgang, es
und der Sender bilden ein Empfänger Sender System. Dieses System kann in
allen Arten von Industrie automation, Landwirtschaft, Haus, Fabrik, Haus,
Bauernhof, Fahrzeug, Schiff, Offshore-Betrieb, Luftfahrzeug usw. Es kann AC
oder DC Geräte an Land, zu Wasser und in der Luft fernsteuern, wie Lichter,
Sirenen, Schlösser, Motoren, Ventilatoren, Türen, Fenster,
Elektromagnetventile, Sicherheitsalarm und Geschäftsschilder. Die
Anwendungen sind endlos.
Merkmal:
Drahtlose Steuerung, einfach zu installieren.
Wasserdicht: Der Empfänger hat wasserdichte Gehäuse und wasserdichter
Steckverbinder. Es kann im Freien installiert werden.
Vier Betriebs spannungs versionen: DC 6V, 9V, 12V, 24V optional.
Relaisausgang: Dieser Empfänger ist der trockene Relaisausgang, es können
zur Steuerung DC und AC Geräte verwendet werden. Die Ausgangsklemmen sind NO
/ NC (normalerweise geöffnet / normalerweise geschlossen) und dienen als
Schalter. Es bedeutet, dass Sie auch eine separate Stromversorgung an Geräte
anschließen sollen.
Jeder Kanal kann bei maximalem Strom 10A arbeiten, wie 120W/12V bekannt,
60W/6V, 90W/9V, 240W/24V, 1100W/110V, 2200W/220V.
Mit externer Antenne, der Empfänger hat einen größeren Arbeitsbereich.
Der Sender / die Fernbedienung kann den Empfänger steuern von jedem Orten
innerhalb einer zuverlässigen Entfernung.
Das Funksignal des Senders kann durch Wände, Böden, Türen oder Fenster, aber
es wird einige Betriebsreichweite verlieren.
Der Empfänger hat den eingebauten Schutz vor Gegenstrom und übermäßigem
Strom.
Der Empfänger arbeitet nur mit dem ausgewählten Sender, der mit dem
Empfänger gekoppelt ist.
Ein oder einige Sender / Fernbedienungen können einen oder einige Empfänger
steuern gleichzeitig.
Es können zwei oder mehr Empfänger verwendet werden in der gleichen Gegend.

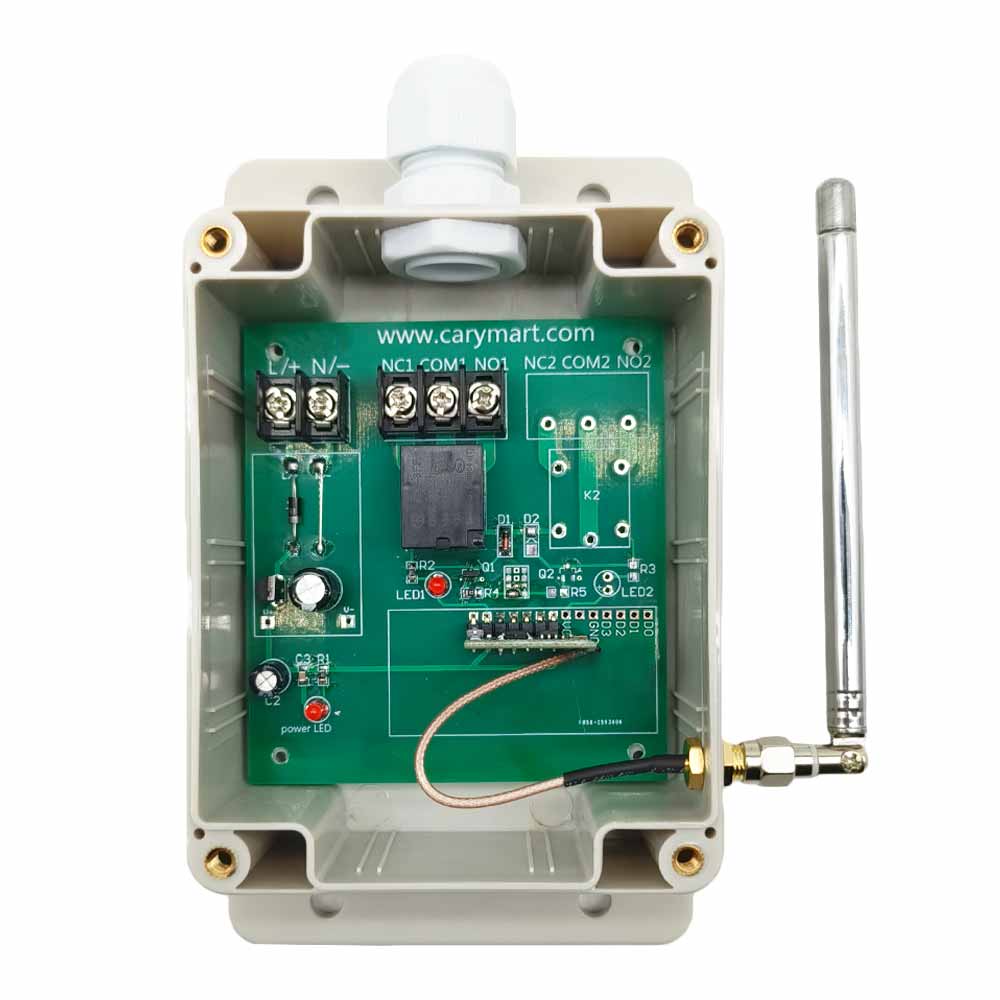

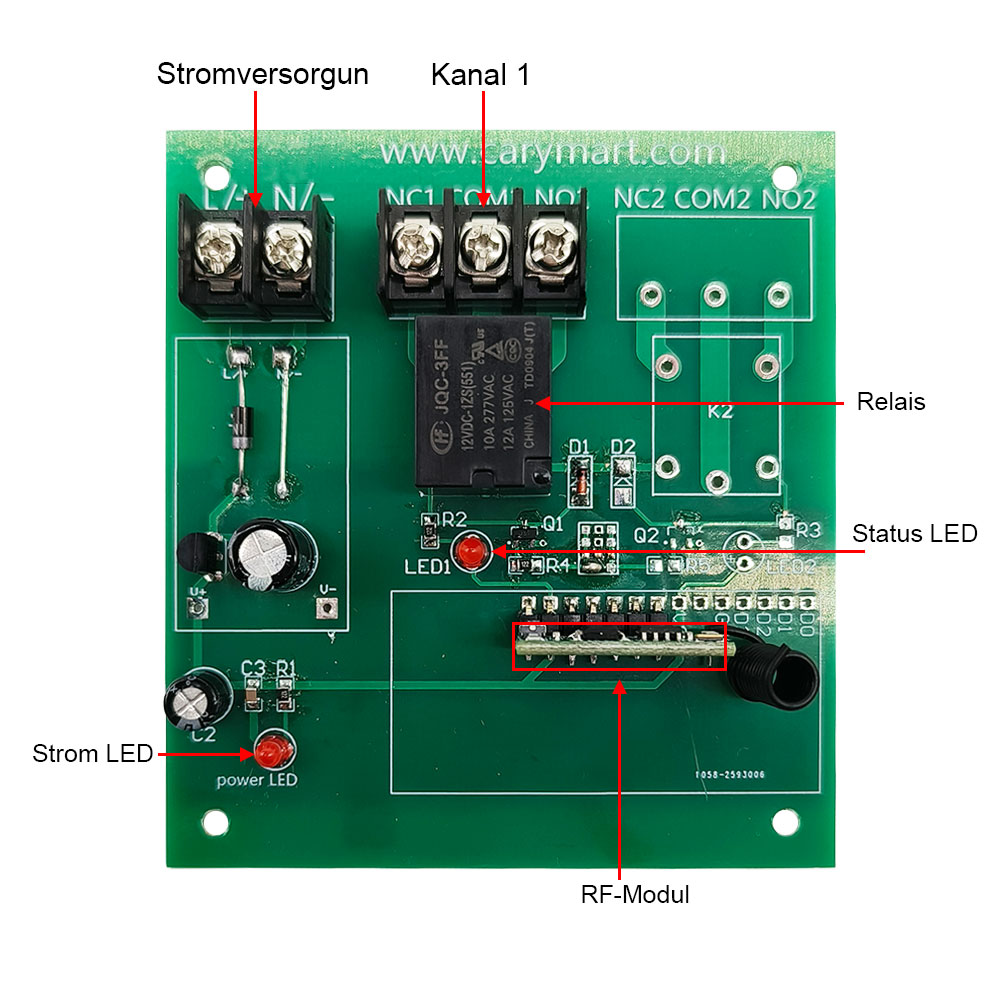

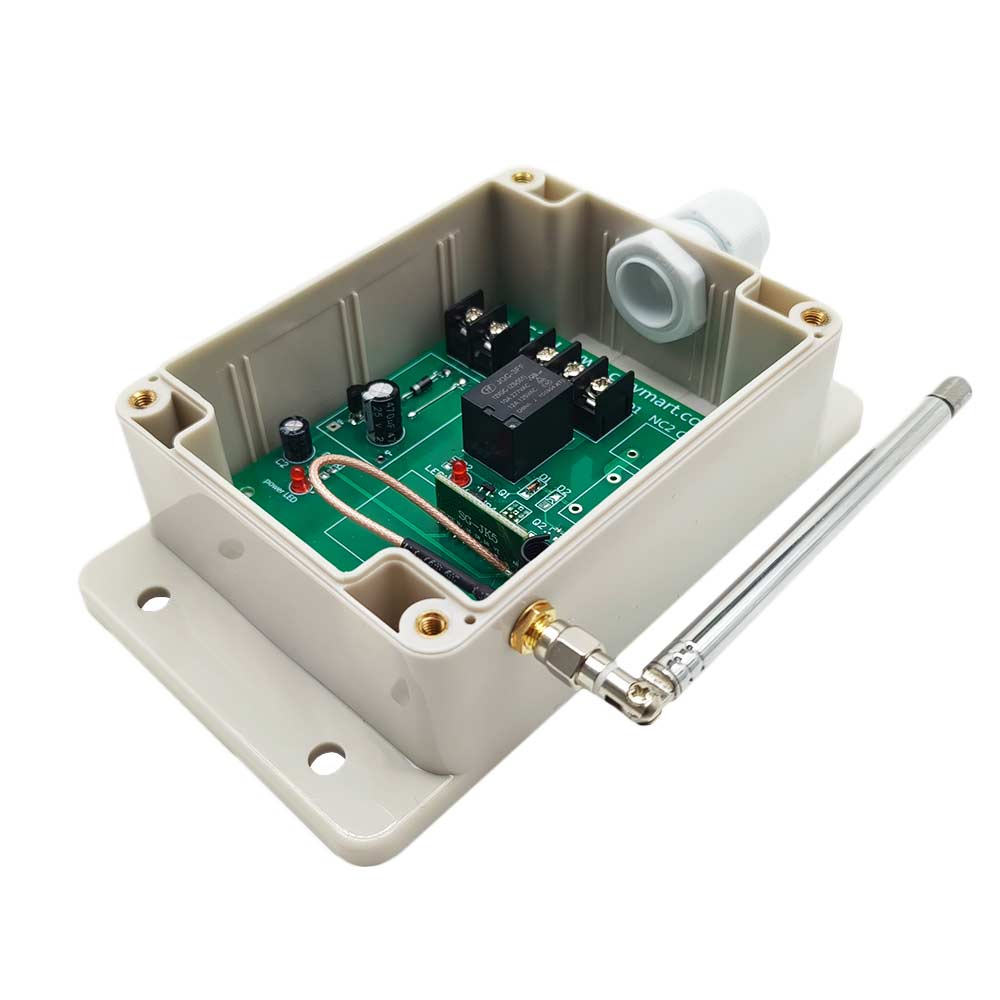

Parameter des Empfängers:
Modell: S1UA-DC-ANT3
Betriebsspannung: 6V DC (Modell S1UA-DC06), oder 9±1V DC (Modell S1UA-DC09),
oder 12±1V DC (Modell S1UA-DC12), oder 24±2V DC (Modell S1UA-DC24), die
Betriebsspannung muss angegeben werden bei der Bestellung.
Arbeitsfrequenz: 433.92 MHz
Statische Strom: ≤6mA
Kanal: 1 CH
Ausgangsart: Trockene Relaisausgang (normalerweise geöffnet und
normalerweise geschlossen)
Maximale Lastspannung des Relais : 240VAC oder 28VDC
Maximaler Laststrom des Relais : 10A / Kanal
Drahtbereich für die Terminals: 22-12 AWG
3 Wählbare Modi: Selbstsichernd, Momentan, Verriegelung
Betriebstemperatur: -20°C bis +70°C

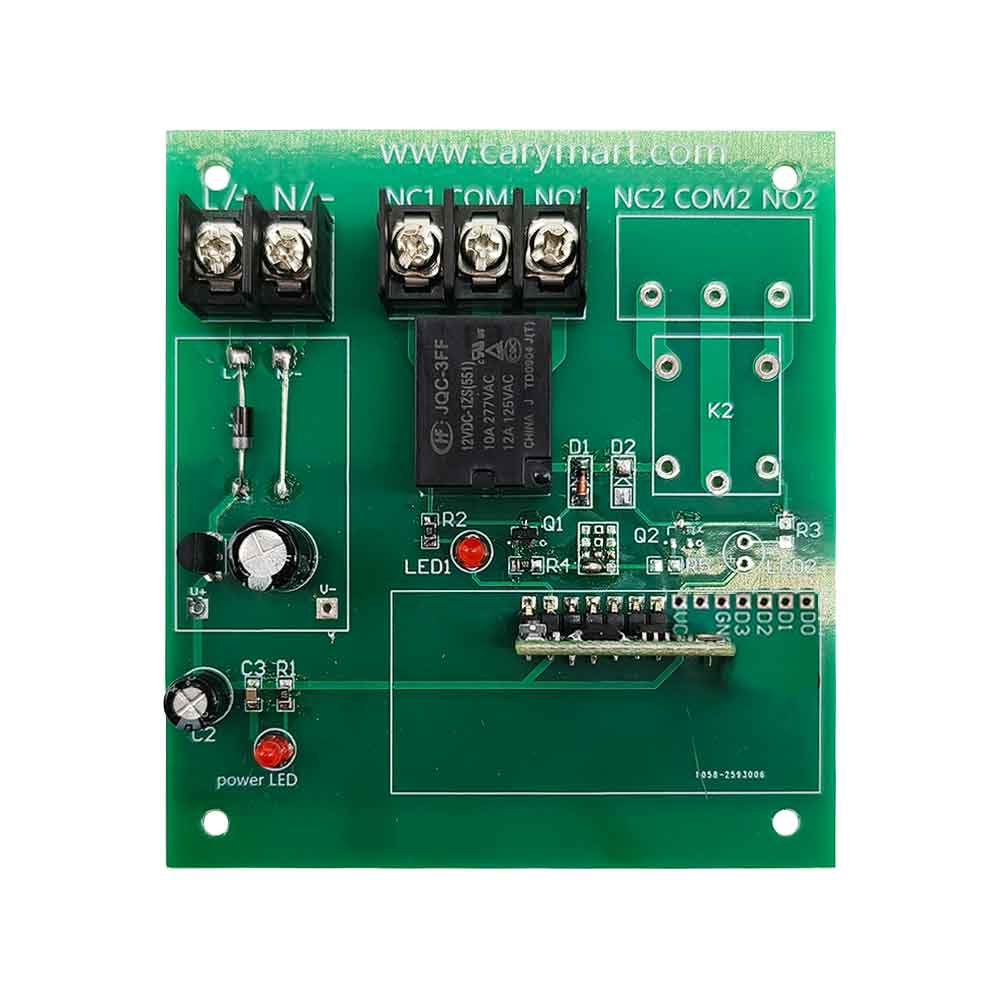

Maße der PCB: 88 x 80 x 18 mm
Maße des Gehäuses: 153 x 90 x 55 mm

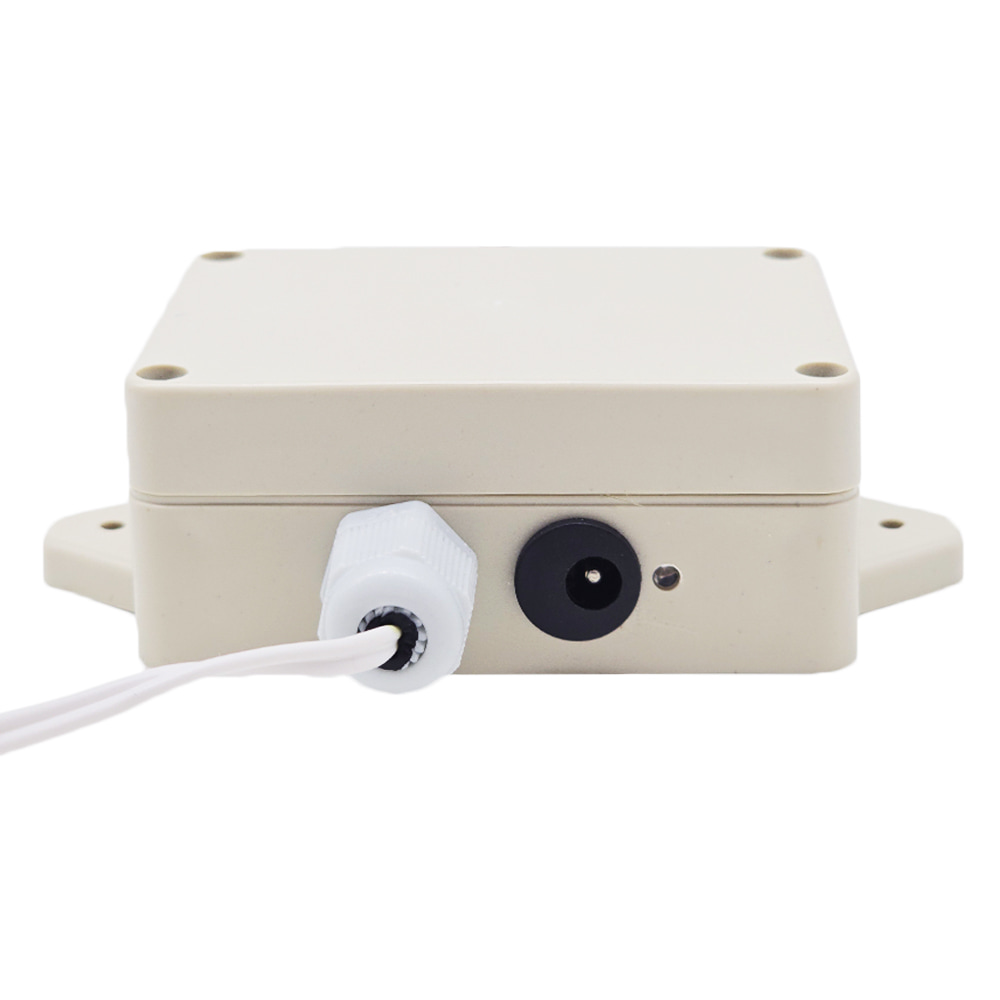

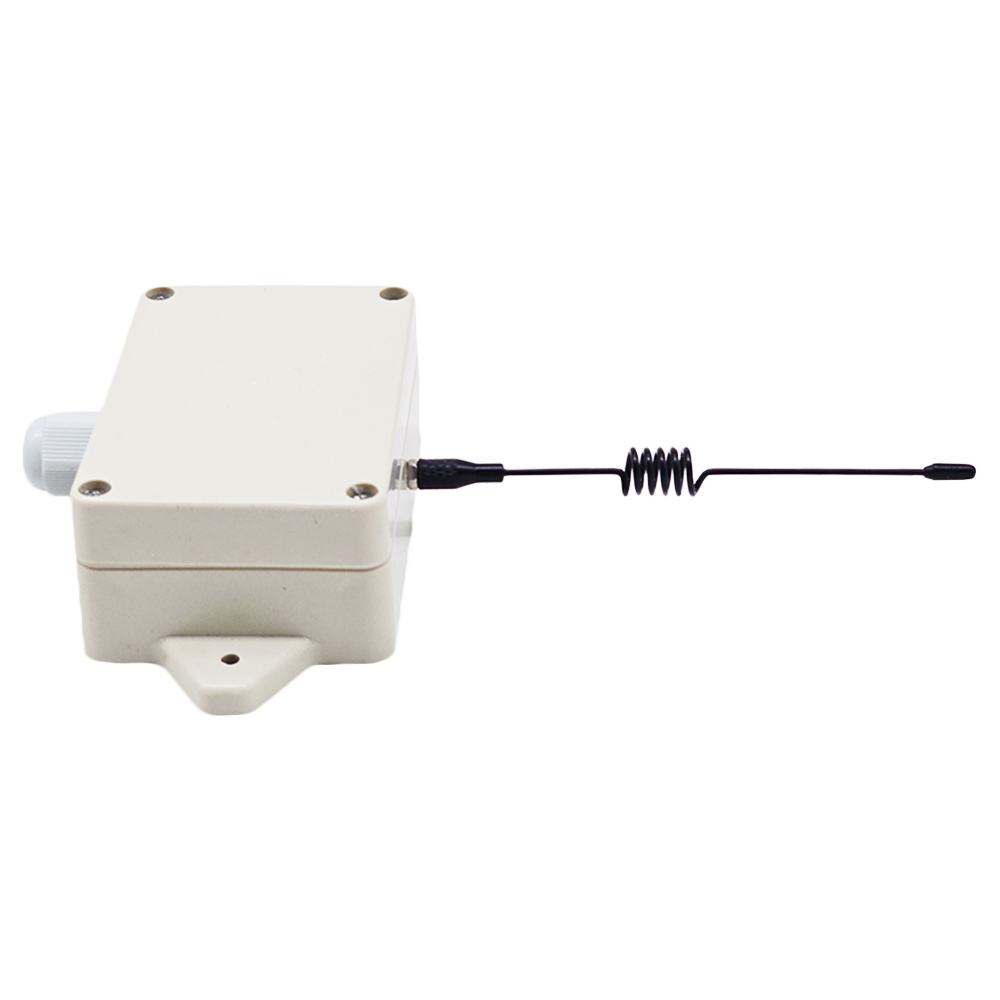

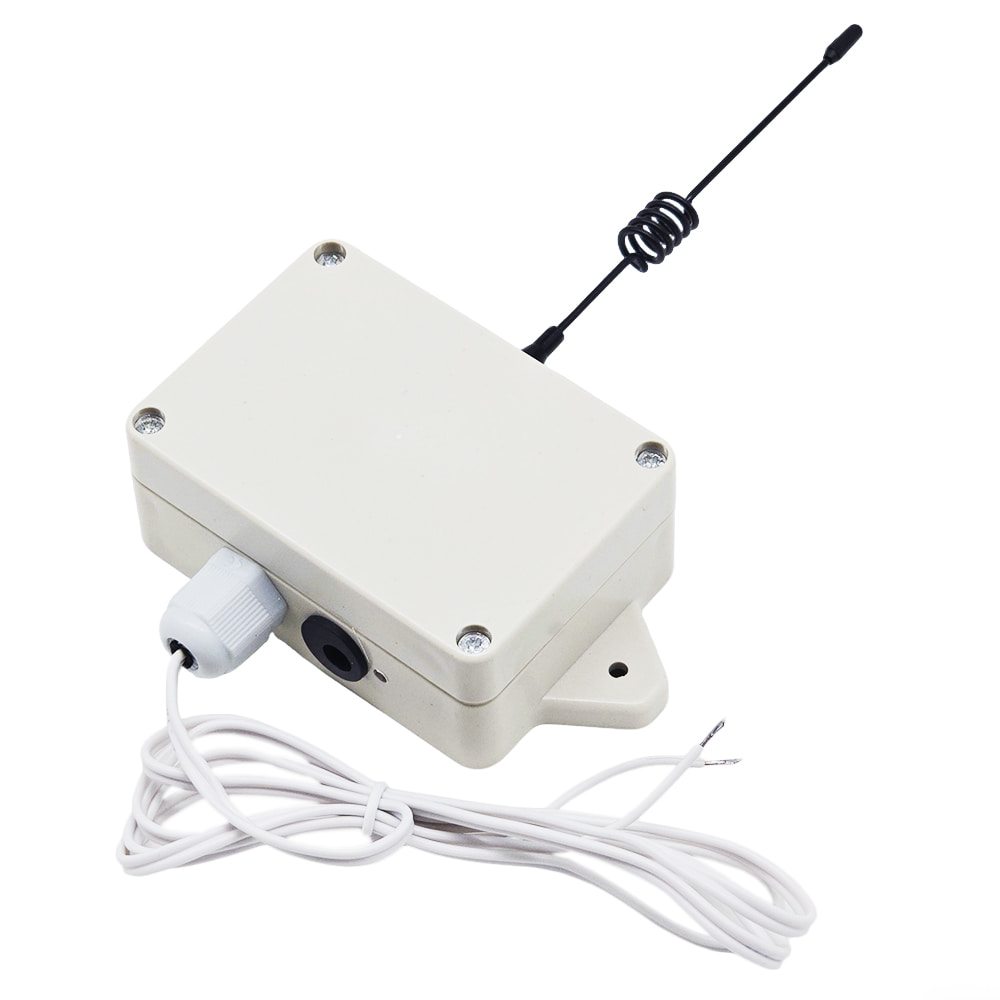

Parameter des Senders:
Modell: CK-DR
Ausgelöst durch trockenkontakt signal.
Mit zwei Triggerleitungen
Betriebsspannung: DC 12-24V (mit Steckdose)
Auslösung durch Verbinden oder Trennen von zwei Triggerleitungen.
Auslösung Methode: Wenn die zwei Triggerleitungen verbunden werden, leuchtet
die Signal-LED am Sender auf, und der Sender sendet das Funksignal "ON".
Nach Abschluss der Übertragung erlischt die Signal-LED. Wenn die zwei
Triggerleitungen getrennt werden, leuchtet die Signal-LED auf, und der
Sender sendet das Funksignal "OFF". Nach Abschluss der Übertragung erlischt
die Signal-LED.
Betriebsfrequenz: 433.92MHz (315 MHz kundenspezifisch)
Enkodierung Chip: EV1527/SC2262
Sendeentfernung: 500m / 1500ft (Theoretisch)
Maße des Gehäuse: 83 x 58 x 34 mm
Arbeitsprinzip:
Der Sender CK-DR ist eine spezielle fernbedienung, die durch ein potentialfreies
contakt signal aktiviert wird. Es verfügt über zwei Triggerleitungen zum
Anschließen von potentialfreien Kontakts-Ausgangssignalen von Geräten, wie
Warnhost, Detektor, Sensor, Endschalter, speicherprogrammierbaren Steuerungen,
usw.
Wenn die zwei Triggerleitungen verbunden sind, sendet es ein Funksignal "ON".
Wenn die zwei Triggerleitungen getrennt sind, sendet es ein Funksignal "OFF".
Dieser Sender kann mit verschiedenen Arten von Empfängern kombiniert werden, um
ein drahtloses Steuersystem zu bilden, das verwendet wird, um ein anderes Gerät
drahtlos über ein normalerweise offenes, potentialfreies Kontaktsignal von einem
Gerät zu steuern.
Verwendung und Bedienung:
Wenn Sie das zweite Gerät über den trockenkontakt signal vom ersten Gerät
aus steuern möchten, machen Sie es wie folgt:

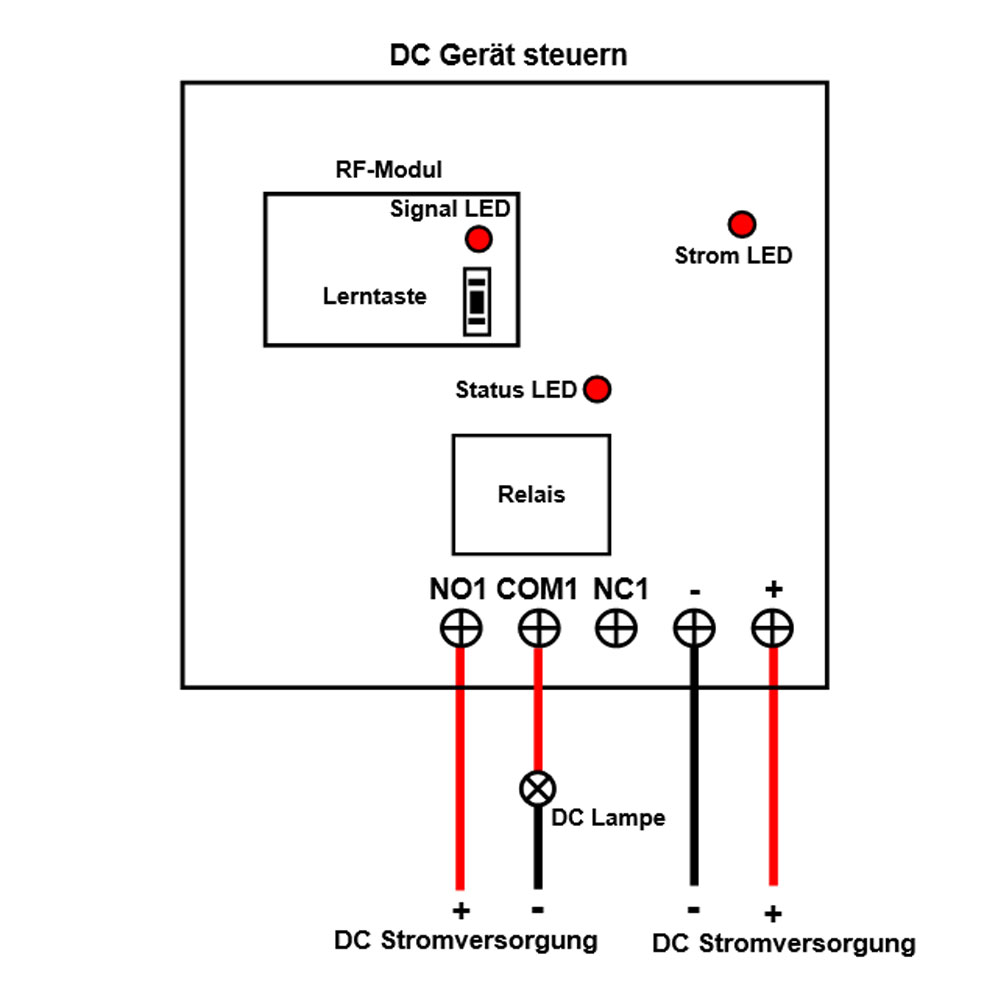

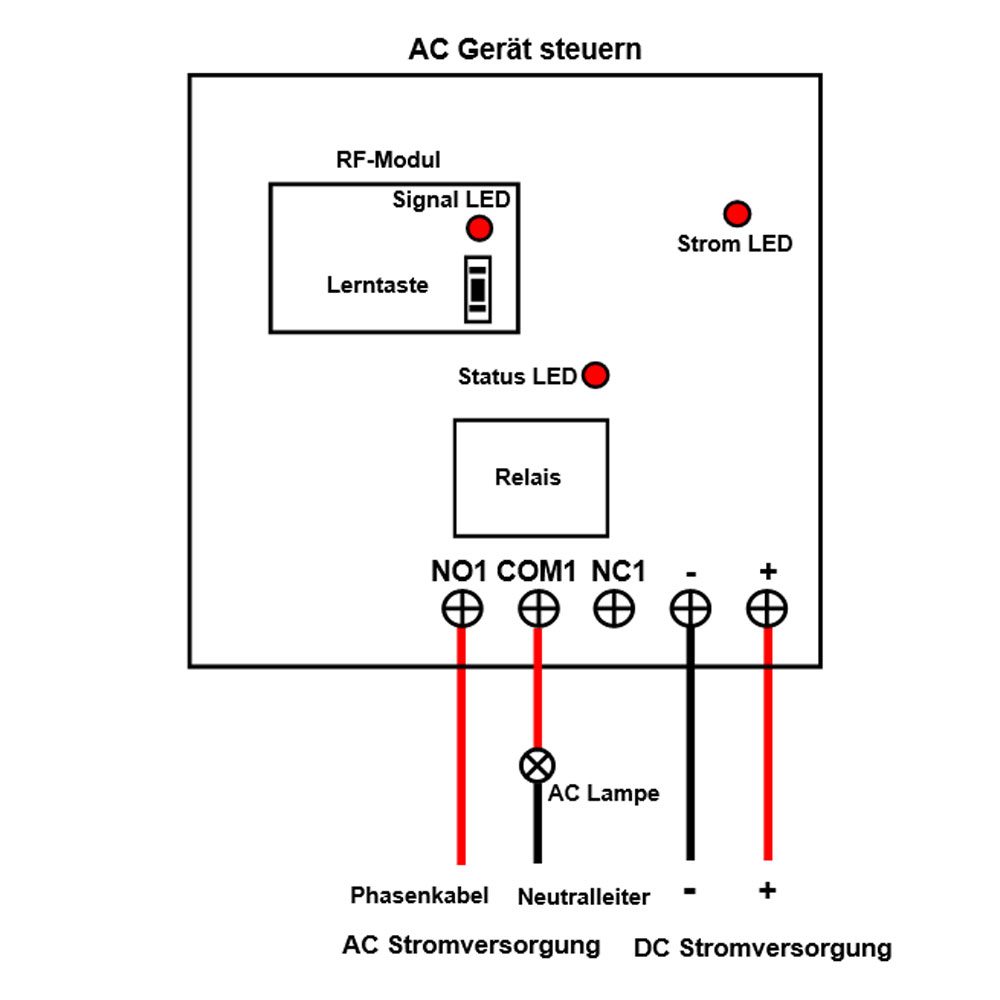

1. Schließen Sie das zweite Gerät an die Ausgangsklemme des Empfängers an.
2. Schließen Sie den trockenkontakt des ersten Geräts an zwei Triggerleitungen
des Senders an.
3. Wenn das erste Gerät aktiviert wird und der trockenkontakt angeschlossen ist,
sendet der Sender ein Funksignal "ON". Wenn der Empfänger dieses Funksignal
empfängt, aktiviert er sein Relais, um das zweite Gerät einzuschalten.
4. Wenn das erste Gerät deaktiviert wird und der trockenkontakt getrennt wird,
sendet der Sender ein Funksignal "OFF". Wenn der Empfänger dieses Funksignal
empfängt, deaktiviert er sein Relais, um das zweite Gerät auszuschalten.
Lieferumfang:
1 x Empfänger: S1UA-DC-ANT3
1 x Sender: CK-DR
1 x Bedienungsanleitung
