Menge:
Handbuch
Lieferumfang:

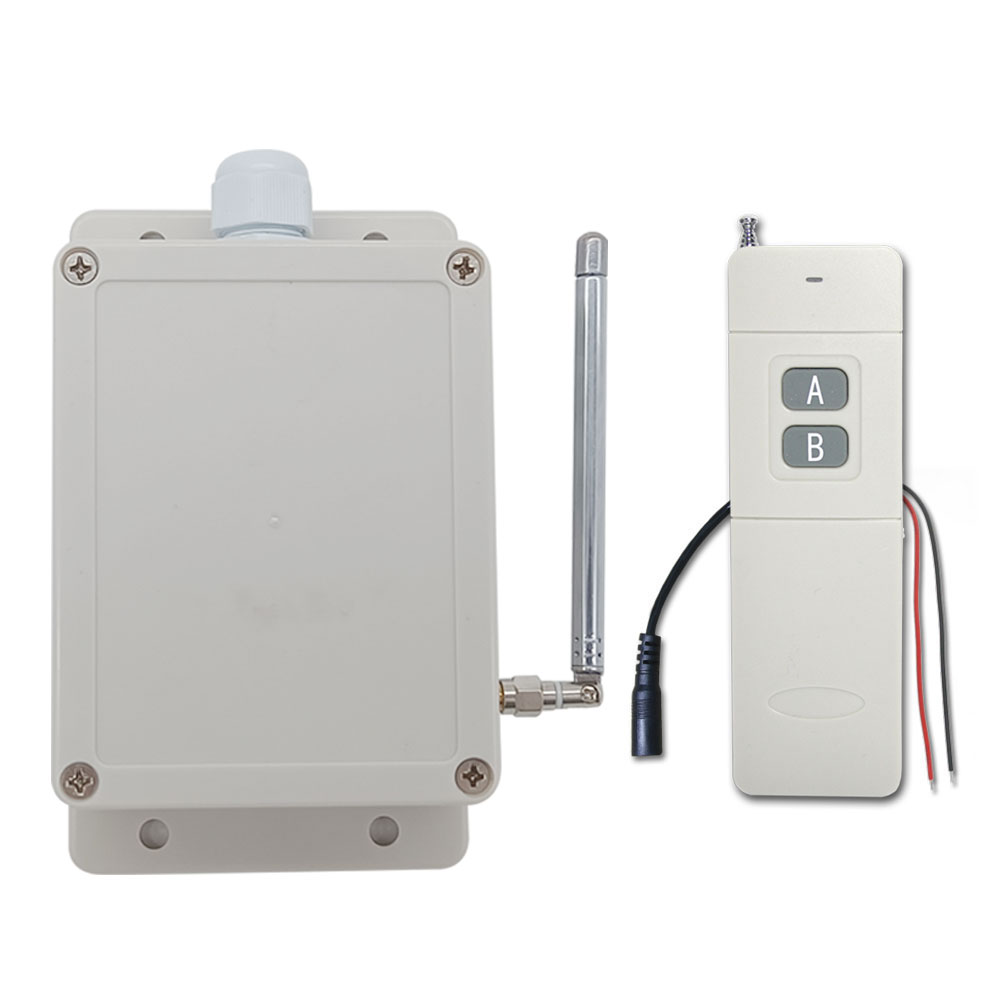

1 x Empfänger: S1X-AC-ANT3
1 x Sender: CB-2N
1 x Gebrauchsanleitung
Kennzeichen:
Anwendung: Diese Art der drahtlosen Fernbedienung kann ein normalerweise offenes
Ausgabegerät verwenden, um ein anderes AC Gerät drahtlos zu steuern, und kann
für die synchrone drahtlose Steuerung verschiedener Haushalts-, Industrie- und
Landwirtschaftsgeräte verwendet werden, wie z.B. drahtlose Steuerung des
Warngebers und der Warnhupe, drahtlose Steuerung der Beleuchtung, drahtlose
Synchronisationssteuerung der Geräte und so weiter.
Drahtlose Steuerung, einfach zu installieren.

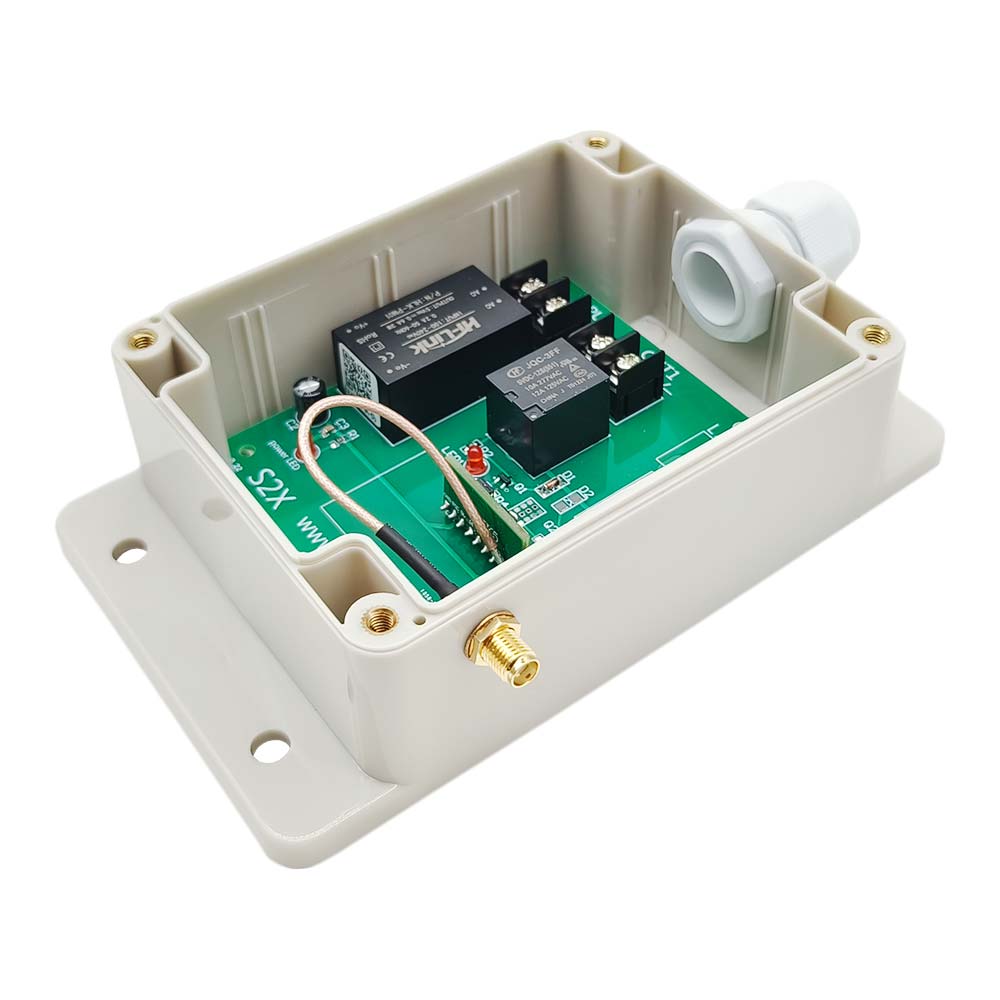

Wasserdicht: Der Empfänger hat wasserdichte Gehäuse und wasserdichter
Steckverbinder, kann im Freien installiert werden.
Universelle Eingabe: Unterstützt Spannung von AC110V (100V~120V), weit verwendet
in US, Canada...und Spannung von AC220V (200V~240V), verwendet in UK, France...
Mit verdrahteten Steuerklemmen: Sie können Sensoren, Endschalter, Handschalter
oder externe Geräte zur Steuerung des Empfängers anschließen.
Mit Antenne kann es die Reichweite erhöhen.
Mit dem Sender (Fernkontroller) können der Empfänger vom irgenden Ort an-/ausgeschaltet
werden, wo innerhalb die zuverlässige Entfernung ist.
Die drahtlose Funksignale können durch Wände, Böden und Türen laufen
Geschutzt vor Gegenstrom und übermäßigem Strom.
Zuverlässige Kontrollieren: Der Empfänger arbeitet nur mit dem Sender verwenden,
der den gleichen Code verwendet.
Ein / einige Sender können ein / einige Empfänger gleichzeitig kontrollieren.
Sie können zwei oder mehrere Geräte am selben Ort verwenden.

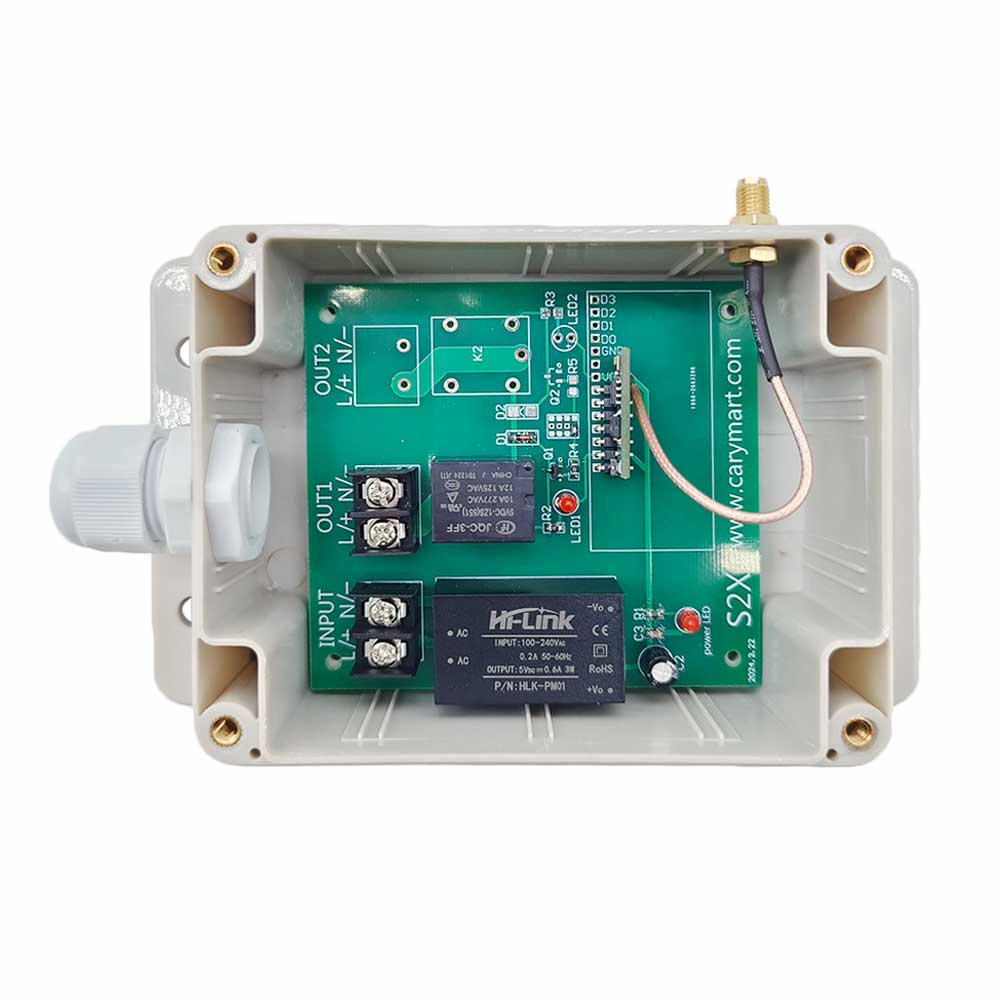

Parameter des Empfängers:
Modell Nr.: S1X-AC-ANT3
Stromversorgung (Betriebsspannung): AC100~240V (110V/120V/220V/240V)
Ausgabe: AC100~240V (110V/120V/220V/240V)
Kabellänge für die Klemmen: 22-12 AWG
Betriebsfrequenz: 315MHz
Kanal: 1 CH
Kontrolle Modi: Verklinkte
Statischer Strom: ≤6mA
Maximaler Betriebsstrom: 10A

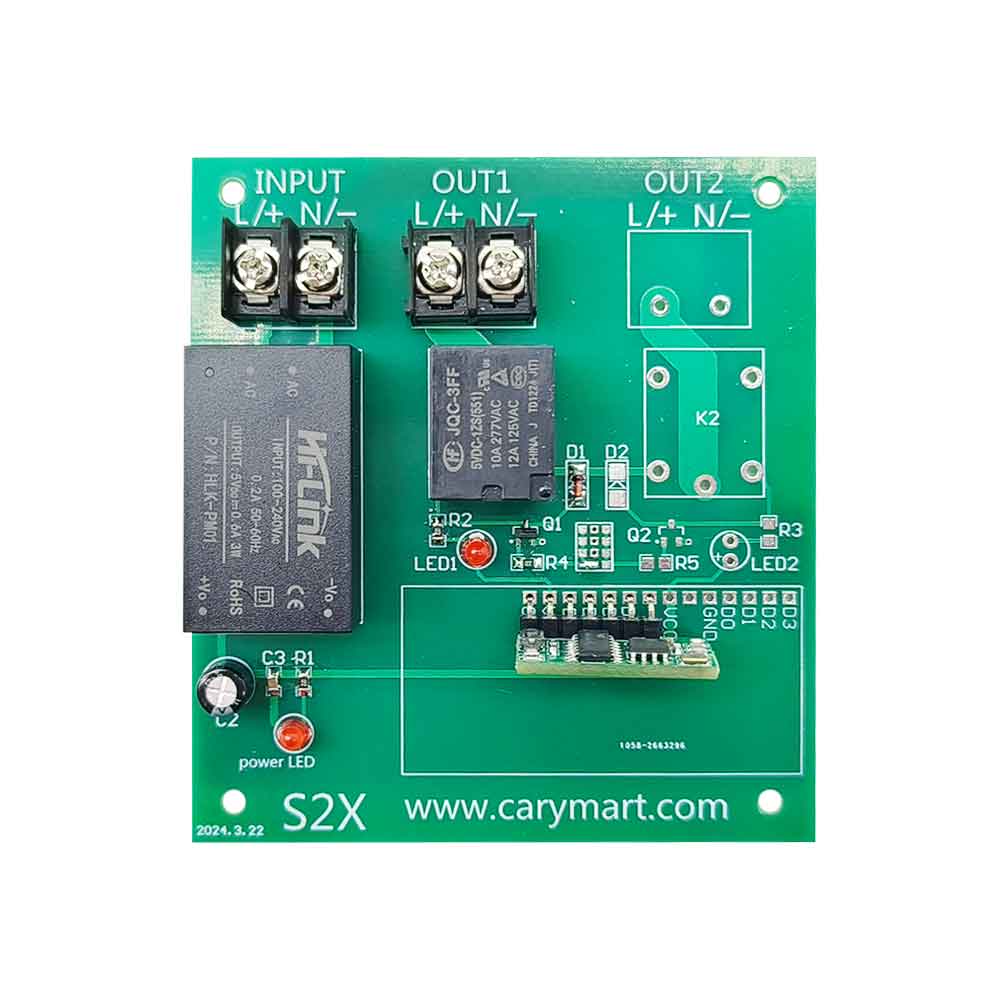

Maße der PCB: 88 x 80 x 18 mm (3.5 x 3.1 x 0.7 Zoll)
Maße des Gehäuses: 115 x 90 x 55 mm (4.5 x 3.6 x 2.2 Zoll)
Arbeite mit Festcode Sender oder Lerncode-Sender
Externe Verlängerte Antenne(ANT3) für den Empfänger:
Antenne Länge: 108mm / 445mm (Verlängern)
Mit SMA Steckverbinder.
Wenn Sie die teleskopische Antenne verlängern, wird die Arbeitsreichweite
erweitern..
Passende Sender für Empfänger:
Der Empfänger kann mit verschiedenen Sendern arbeiten, wie z.B. Modell C-2
(100M), CWB-2 (50M, wasserdicht), CP-2 (500M), oder CB-2 (1000M) usw.
Parameter des Senders:

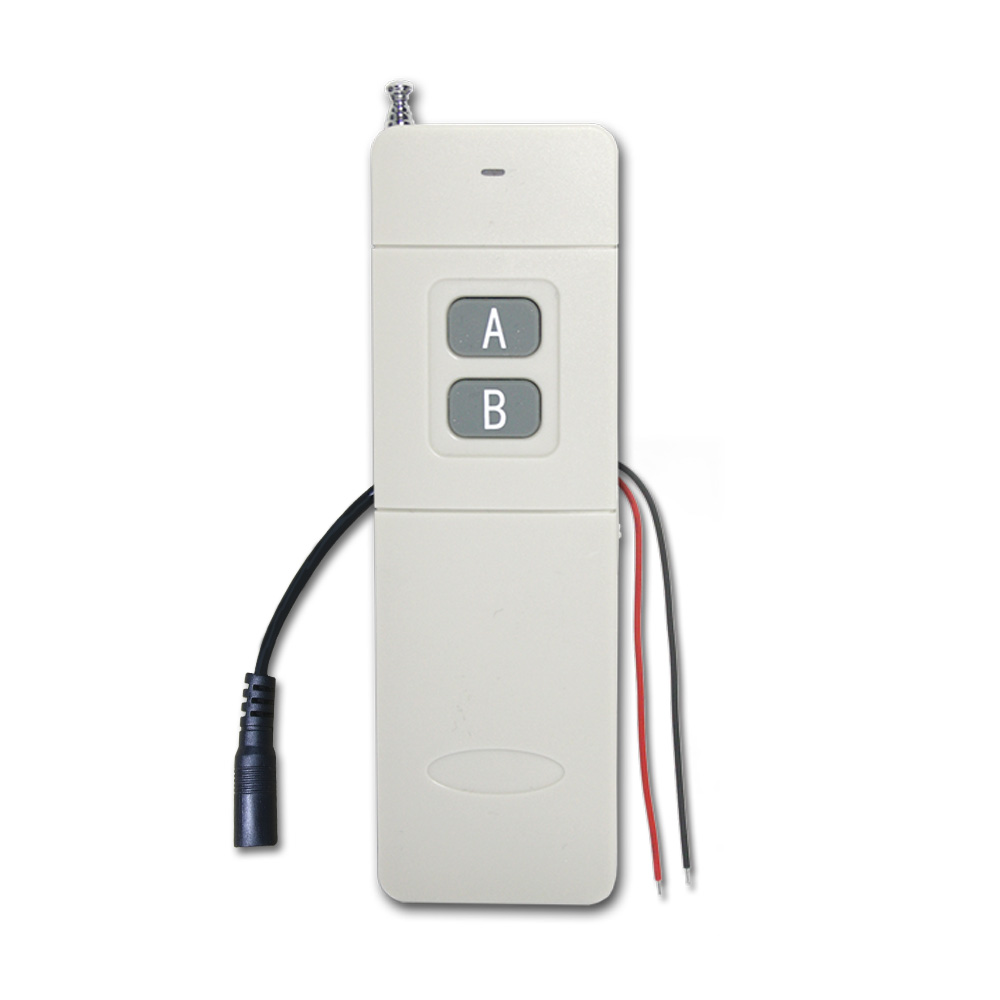

Modell Nr.: 0021045 (CB-2N)
Mit verlängerten Kontrollierten Drähten
Auslöseart: Verbinden und Trennen von zwei Drähten.
Kanal/Knopf: 2
Symbol des Knopfs: A, B

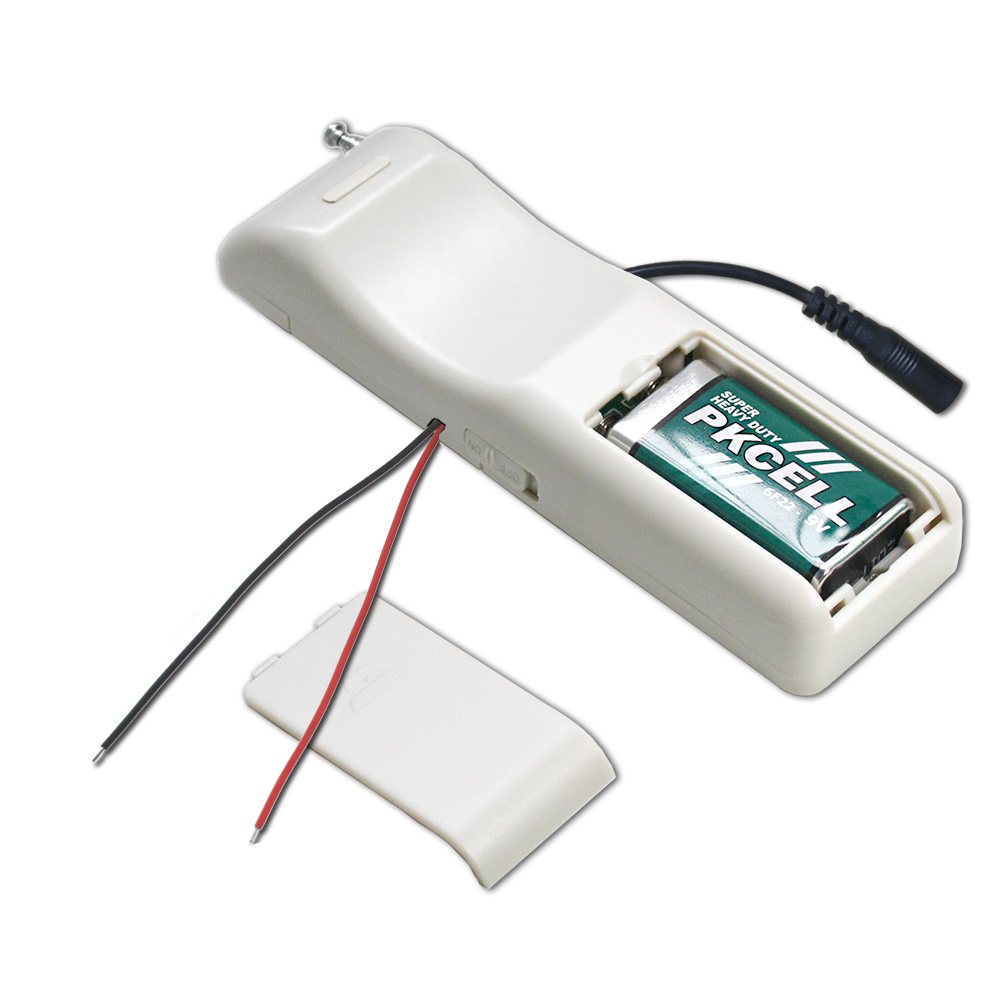

Betriebsspannung: 9V (1 x 6F22 -9V Batterie, dauert 1 Woche, wenn Sie eine
längere Arbeitszeit möchten, bitte verwenden Sie eine 9V Lithium-Batterie oder
ein 9V-Netzteil).
Arbeitsstrom: 30mA
Betriebsfrequenz: 315 MHz
Entfernung der Fernbedienung: 1000m / 3000ft (Theoretisch)
In Seitenlage gibt es einen Ein / Aus Knopf.
Anpassung Modus: ASK
Betriebstemperatur: -20 ° C bis +70 ° C
Einheitsmaße: 135mm x 42mm x 25mm
Das Betriebsprinzip:
Der Sender CB-2N ist eine Spezial-Fernbedienung mit normalerweise geöffnetem
Kontakt-Auslöser. Es verfügt über 2 Eingangsleitungen zum Anschluss
verschiedener Geräte mit normalerweise geöffnetem Kontaktausgang, wie z.B.
Warnhost, Kabeldetektoren, verschiedene Sensoren, Handschalter, Endschalter,
Speicherprogrammierbare Steuerungen und so weiter. Der Sender kann mit
verschiedenen Arten von Empfängern kombiniert werden, um ein drahtloses
Steuersystem zu bilden, mit dem ein anderes AC- oder DC-Gerät über ein Gerät mit
einem normalerweise geöffneten Kontaktausgang drahtlos gesteuert werden kann.
Arbeitsprozess:
1. Schließen Sie ein Gerät A mit normalerweise geöffnetem Ausgang an die beiden
Eingangsleitungen des Senders an, das andere Gerät B an den Empfänger.
2. Wenn die beiden Eingangsleitungen des Senders verbunden sind, sendet er
automatisch ein Funksignal "ON", das der Funktion der Taste "ON" am Sender
entspricht. Wenn der Empfänger das Funksignal empfängt, aktiviert er sein Relais,
um das angeschlossene Gerät B einzuschalten.
3. Wenn die beiden Eingangsleitungen des Senders getrennt werden, sendet er
automatisch ein Funksignal " OFF ", das der Funktion der Taste " OFF " am Sender
entspricht. Wenn der Empfänger das Funksignal empfängt, deaktiviert er sein
Relais, um das angeschlossene Gerät B auszuschalten.
Reichweite:
Mit dem Sender wie CB-2V kann die Reichweite max. 2000M im Freifeld sein.
Die Entfernung von 2000M ist ein theoretische Wert. Es soll auf einer
öffentlichen Erde bedient werden,darauf gibt es keine Absperrung und keine
Interferenz. Aber in wirklichem Leben verhindert das Funksignal durch
Bäume, Wände oder andere Bauwerke, noch kann es durch anderen Signale gestört
werden. Deshalb ist die wahre Entfernung kleiner als die max. Reichweite.

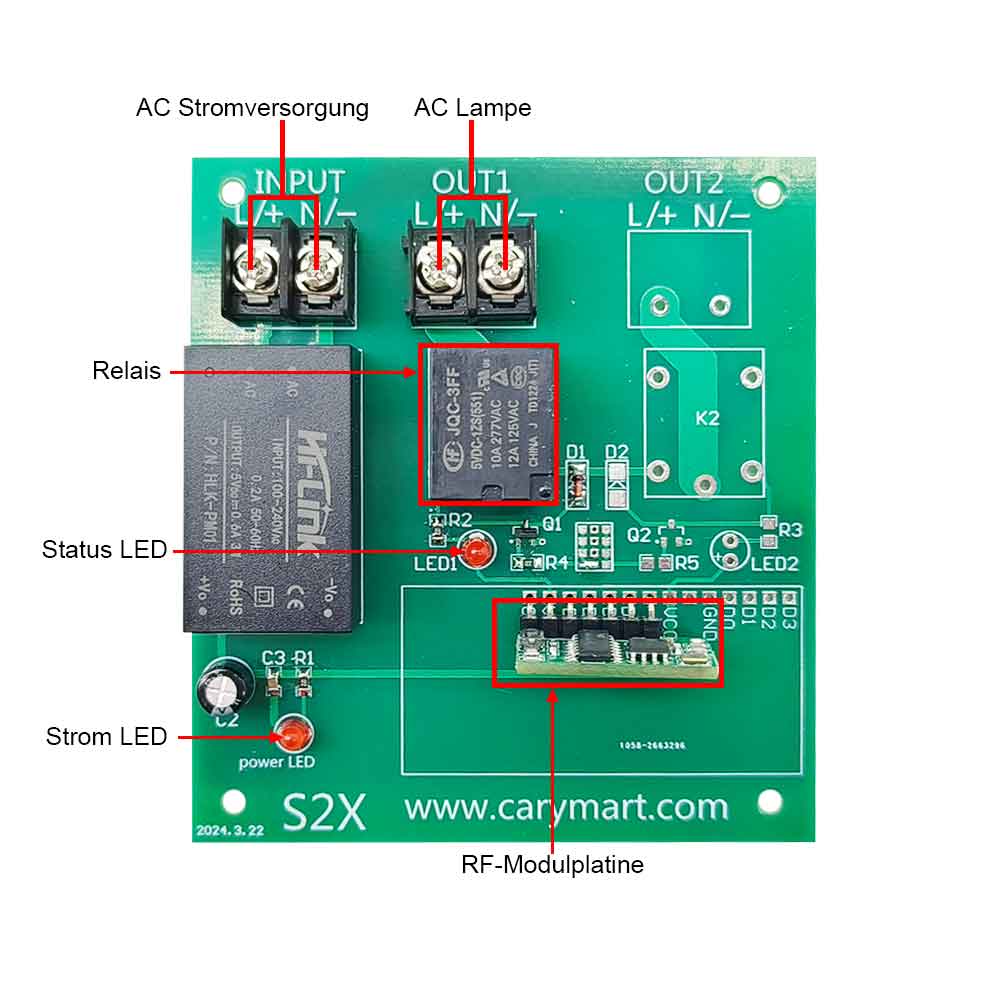

A. Verdrahtung:

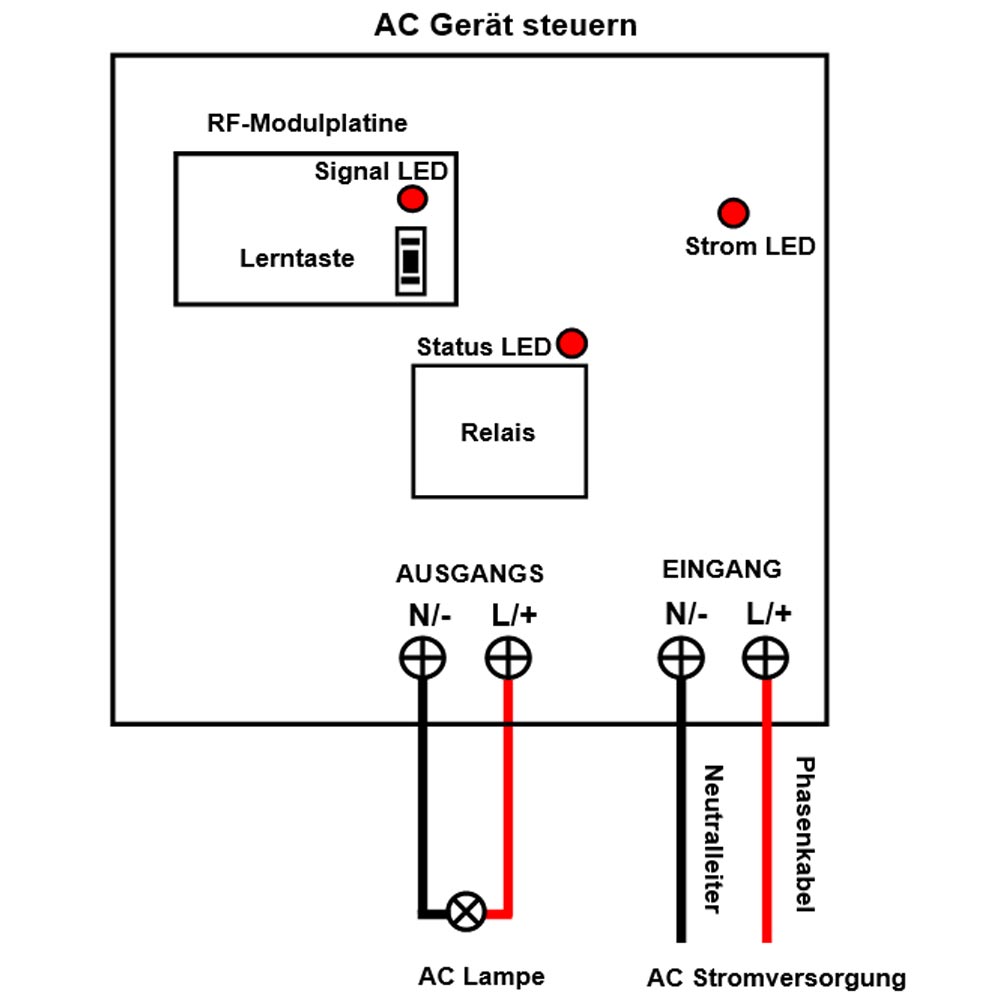

Wenn Sie ein AC 220V Licht kontrollieren möchten, bedienen Sie wie folgend:
1) Verbinden den Energiebündel der AC Stromversorgung an der Terminal "L/+" von
Eingabe, und verbinden den Mittelleiter der AC Stromversorgung an der Terminal
"N/-" von Eingabe.
2)Verbinden eine Seite des AC Lichts an der Terminal "L/+" von Ausgabe, und
verbinden eine andere Seite des AC Lichts an der Terminal "N/-" on Ausgabe.
B. Operation:
1) Steuerung des Gerätes über die Tasten am Sender (CB-2N):
Drücken den Knopf A des Senders: die Terminals "AUS1" des Empfängers gibt DC
Strom aus, das Licht ist angeschaltet.
Drücken den Knopf B des Senders: die Terminals "AUS1" des Empfängers stoppet
Ausgeben, das Licht ist ausgeschaltet.

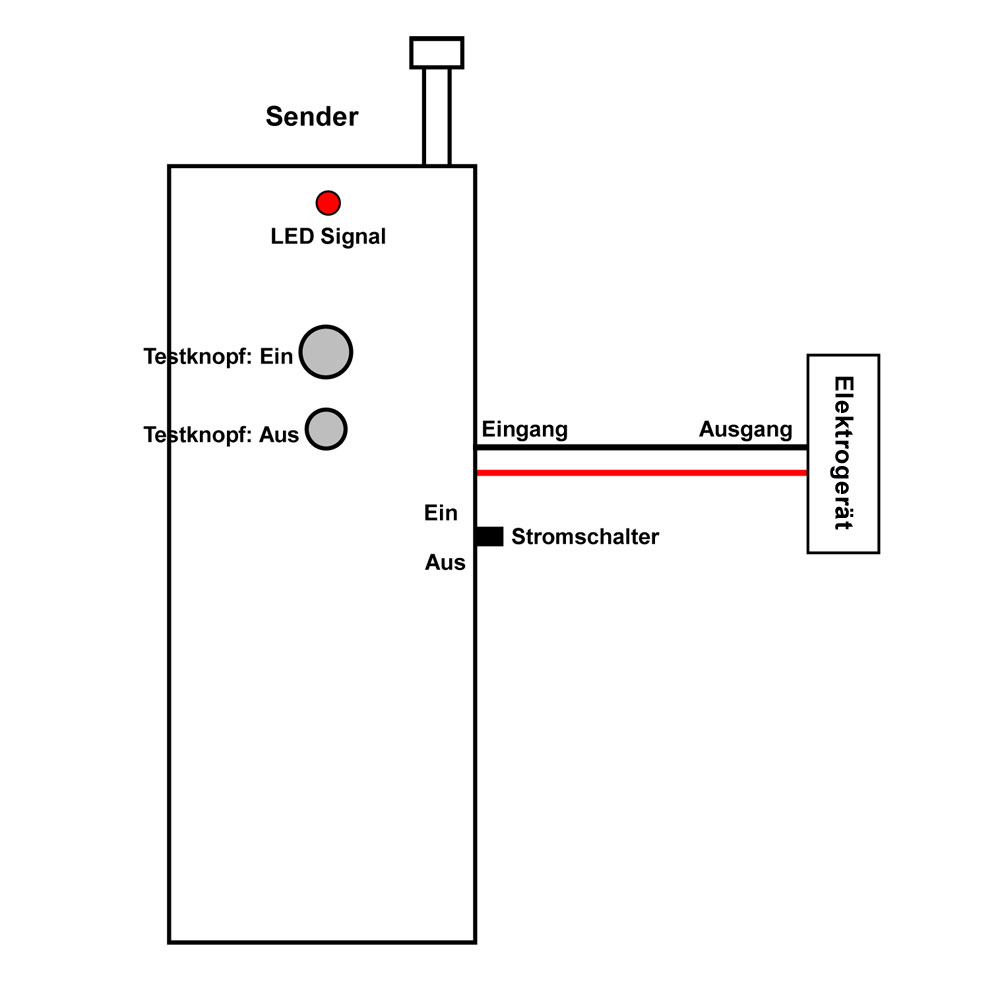

2) Steuerung des Gerätes durch Anschluss des roten und schwarzen Kabels des
Senders:
Beim Anschluss des roten und schwarzen Kabels dieses Senders wird der Sender
ausgelöst und sendet dann ein Funk-Signal von "ON", um den Empfänger auszulösen,
die Ausgangsklemmen "OUT1" gibt Gleichstrom aus und das Gerät wird eingeschaltet.
Beim Trennen des roten und schwarzen Kabels dieses Senders wird der Sender
ausgelöst und sendet dann ein Funk-Signal von "OFF", um den Empfänger auszulösen,
die Ausgangsklemmen "OUT1" stoppt die Ausgabe, und das Gerät wird ausgeschaltet.
C. Verdrahtende kontrollierende Terminals:
Der Empfänger hat die verdrahtende kontrollierende Terminals, Sie können externe
Geräte, Sensoren, Endschalter oder Handschalter verbinden, um den Empfänger zu
triggern.
1) Durch Kleinsignal:
Sie können die extern Geräte (mit Kleinsignal) verbinden, um den Empfänger zu
triggern.
Wenn die externe Gerät das Kleinsignal an den Terminal 1 (Signal +) und Terminal
3 (Signal -) ausgibt, gibt der Terminal von AUS 1 AC Strom aus, und das Licht
ist angeschaltet.
Wenn die externe Gerät kein Signal ausgibt, gibt der Terminal von AUS 1 nichts
aus, und das Licht ist ausngeschaltet.
2) Durch normalerweise geöffnet/normalerweise geschlossen Kontakt:
Sie können die manuellen Schalters (mit normalerweise geöffnet/normalerweise
geschlossen Kontakt) verbinden, um den Empfänger zu triggern.
Wenn Sie die Terminals 1 und 3 durch manuellen Schalter verbinden, gibt der
Terminal von AUS 1 AC Strom aus, und das Licht ist angeschaltet.
Wenn Sie die Terminals 1 und 3 durch manuellen Schalter trennen, stoppet der
Terminal von AUS 1 auszugeben, und das Licht ist abgeschaltet.
