Beschreibung:

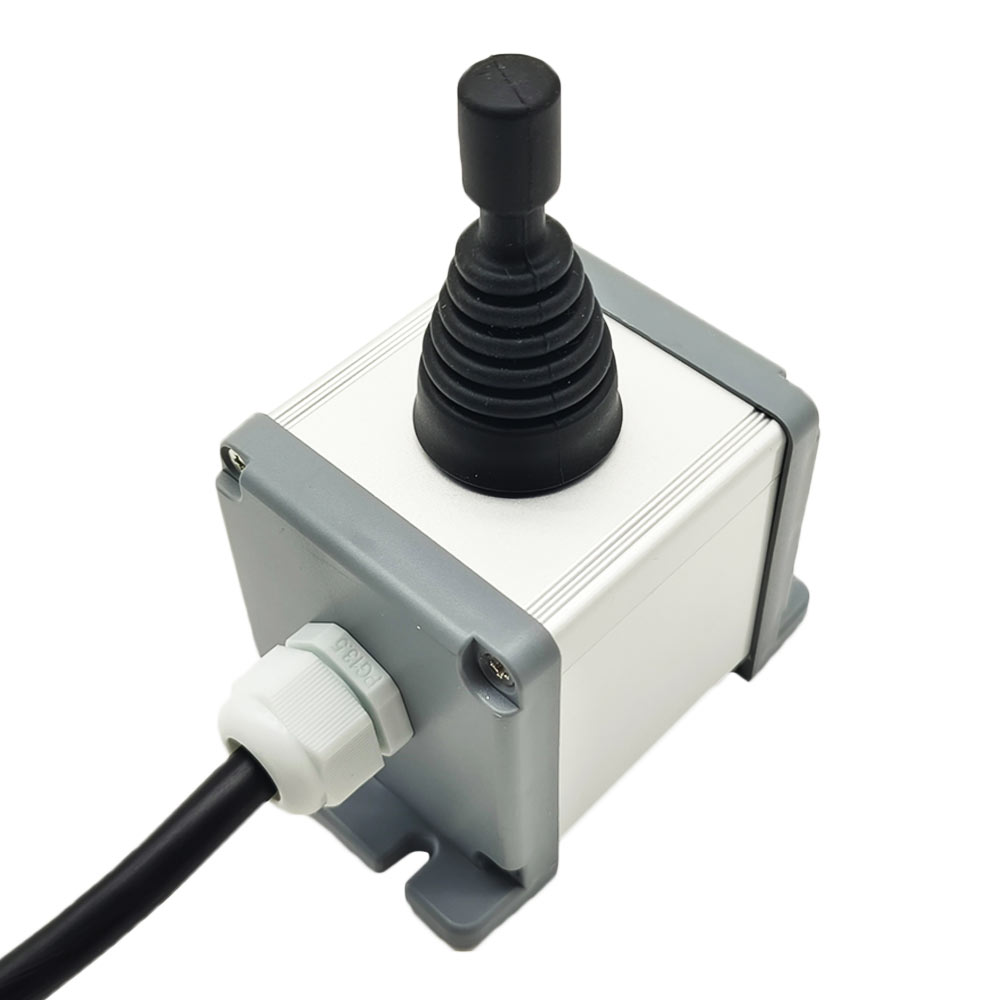

Kreuzwippe für CW-CCW Motordrehung.
Geeignet zur Steuerung der Vorwärts- und Rückwärtsdrehung von
Gleichstrommotoren.
Geeignet zur Steuerung des Ein- und Ausfahrens von Linearantrieben.
Betriebsspannungsbereich: 3 ~ 48 VDC
Maximaler Laststrom: 30A bei 12V / 24V
Steuerungsmethode: Rocker
Schaltertyp: 2 Positionen, selbstrückstellend
Hauptfunktion: Vorne (Vorwärts) – Mitte (Stopp) – Zurück (Rückwärts)

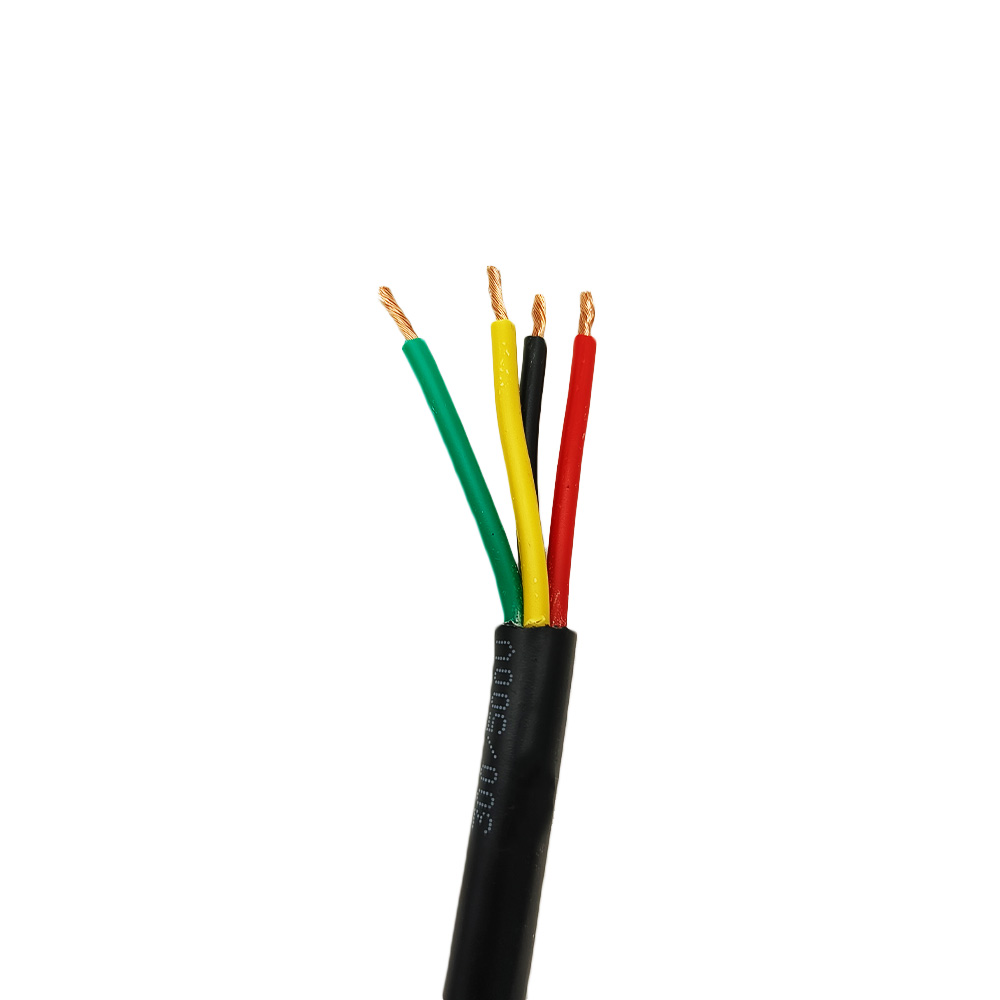

Mit einem 50CM 0,75 Quadratmillimeter vieradriges Kabel

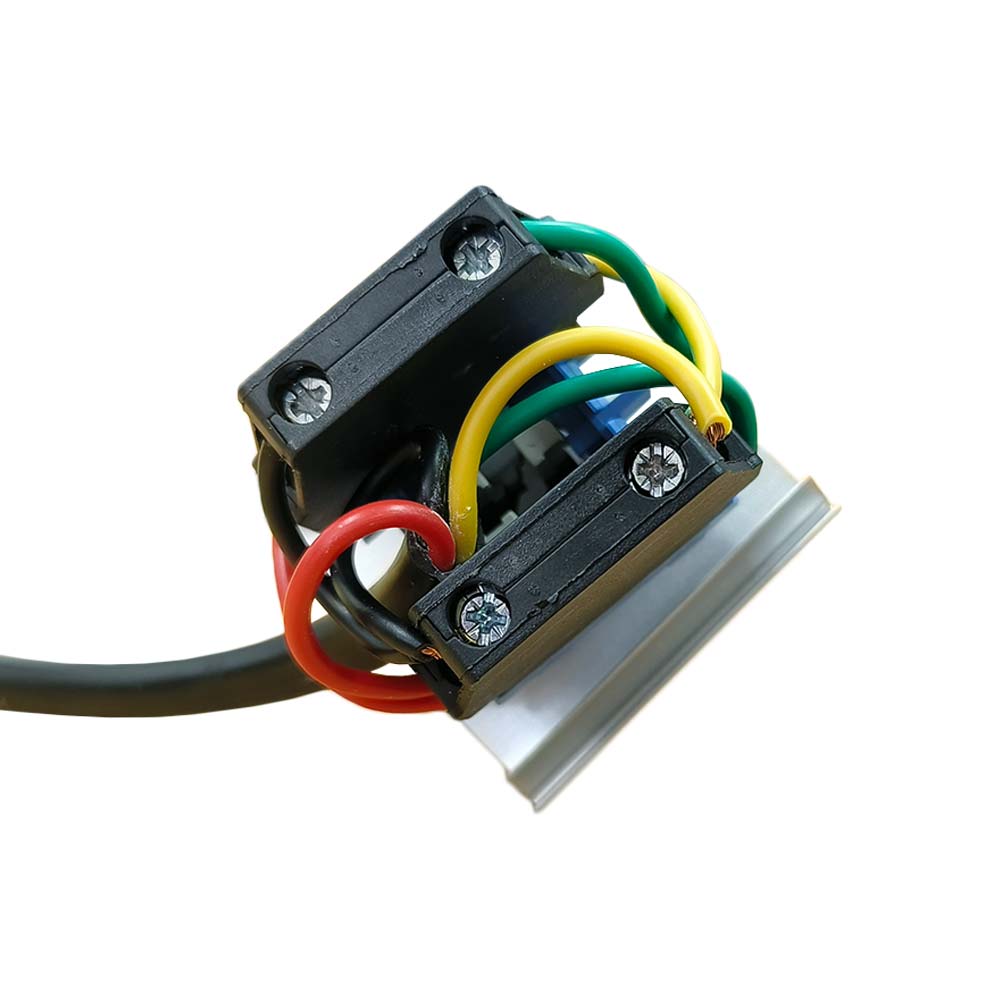

Interne Kabel sind vorverkabelt
Umgebungstemperatur: -25 °C bis +85 °C
Gehäusematerial: Gehäuse aus Aluminiumlegierung, flammhemmende ABS-Abdeckung
Schutzart: IP54

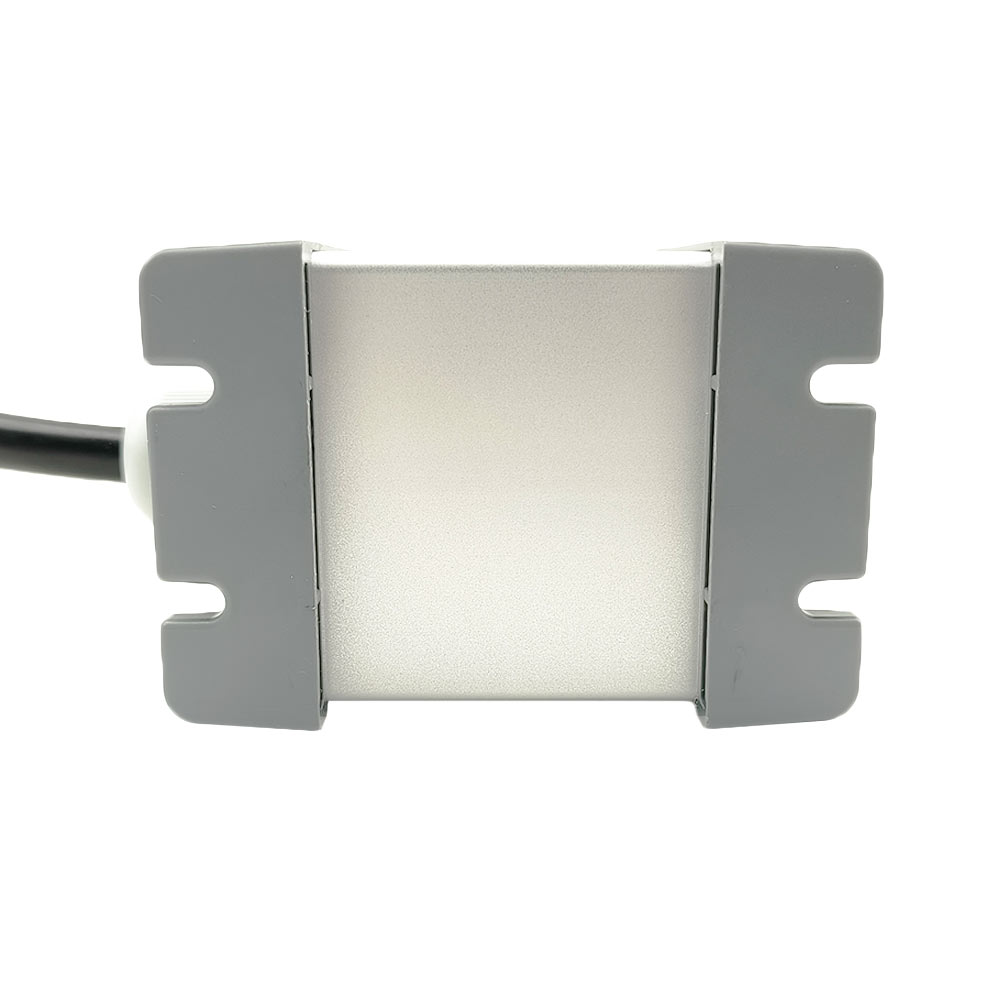

Gehäusegröße: 140 x 98 x 66 mm

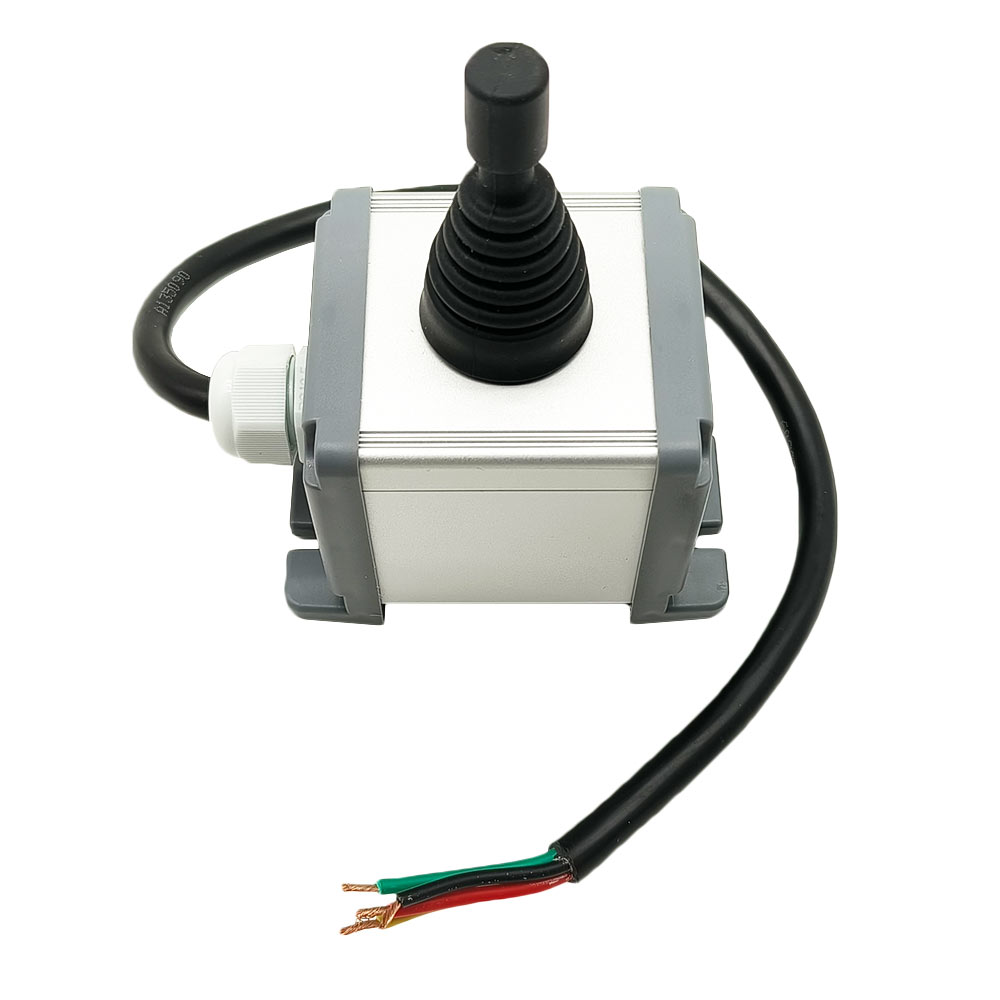

Verdrahtung:
1) Schließen Sie die Gleichstromversorgung an die roten und schwarzen Drähte
des Wippschalters an.
2) Verbinden Sie den Linearantrieb oder Gleichstrommotor mit den grünen und
gelben Drähten des Wippschalters.
Betrieb für Linearantrieb:
1) Drücken Sie den Griff nach vorne, der Linearantrieb erstreckt sich nach
außen.
2) Lassen Sie den Griff los und er kehrt automatisch in die Mittelposition
zurück, der Linearantrieb stoppt.
3) Drücken Sie den Griff nach hinten, der Linearantrieb fährt nach innen ein.
Betrieb für Gleichstrommotor:
1) Drücken Sie den Griff nach vorne, der Motor dreht in positive Richtung.
2) Lassen Sie den Griff los und er kehrt automatisch in die Mittelposition
zurück, der Motor stoppt.
3) Drücken Sie den Griff nach hinten, der Motor dreht in umgekehrter
Richtung.
