Anwendung:
Dieser Empfänger ist ein elektrisches Gerät mit trockenem Relaisausgang, es
und der Sender bilden ein Empfänger Sender System. Dieses System kann in
allen Arten von Industrie automation, Landwirtschaft, Haus, Fabrik, Haus,
Bauernhof, Fahrzeug, Schiff, Offshore-Betrieb, Luftfahrzeug usw. Es kann AC
oder DC Geräte an Land, zu Wasser und in der Luft fernsteuern, wie Lichter,
Sirenen, Schlösser, Motoren, Ventilatoren, Türen, Fenster,
Elektromagnetventile, Sicherheitsalarm und Geschäftsschilder. Die
Anwendungen sind endlos.
Merkmal:
Drahtlose Steuerung, einfach zu installieren.

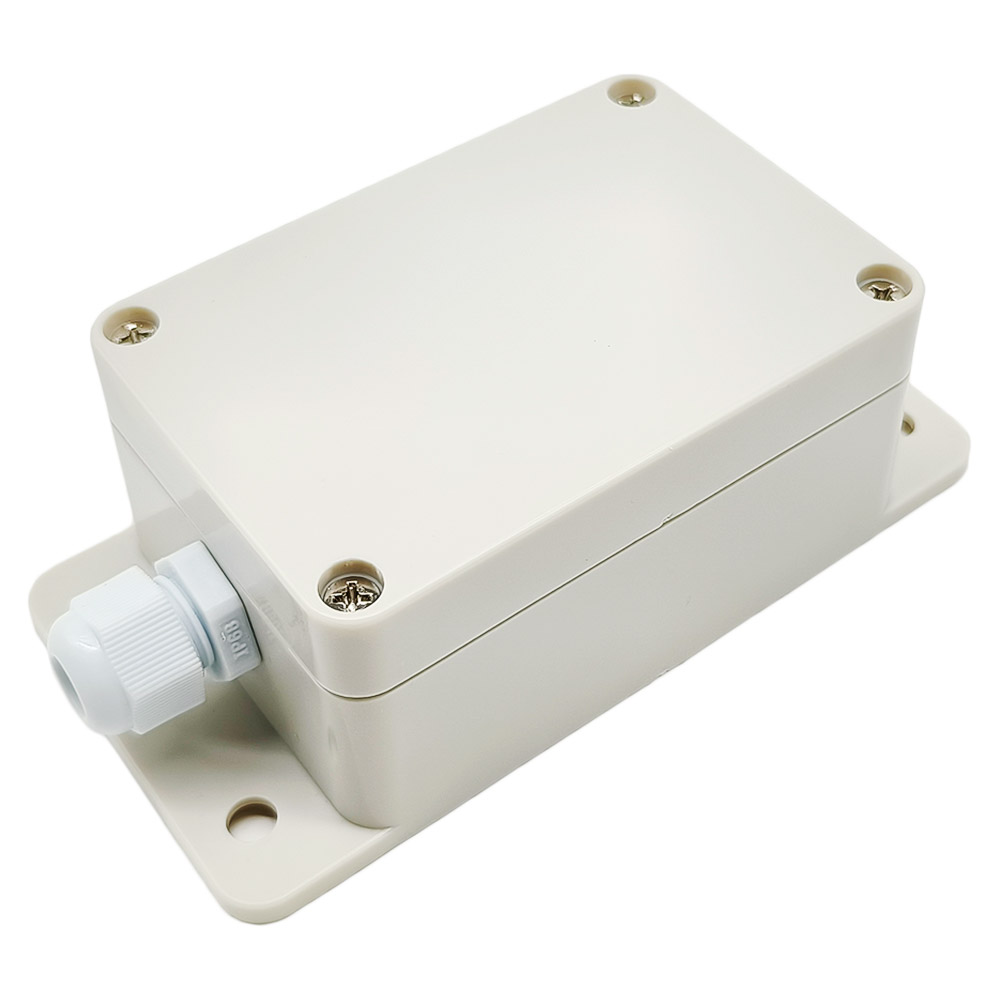

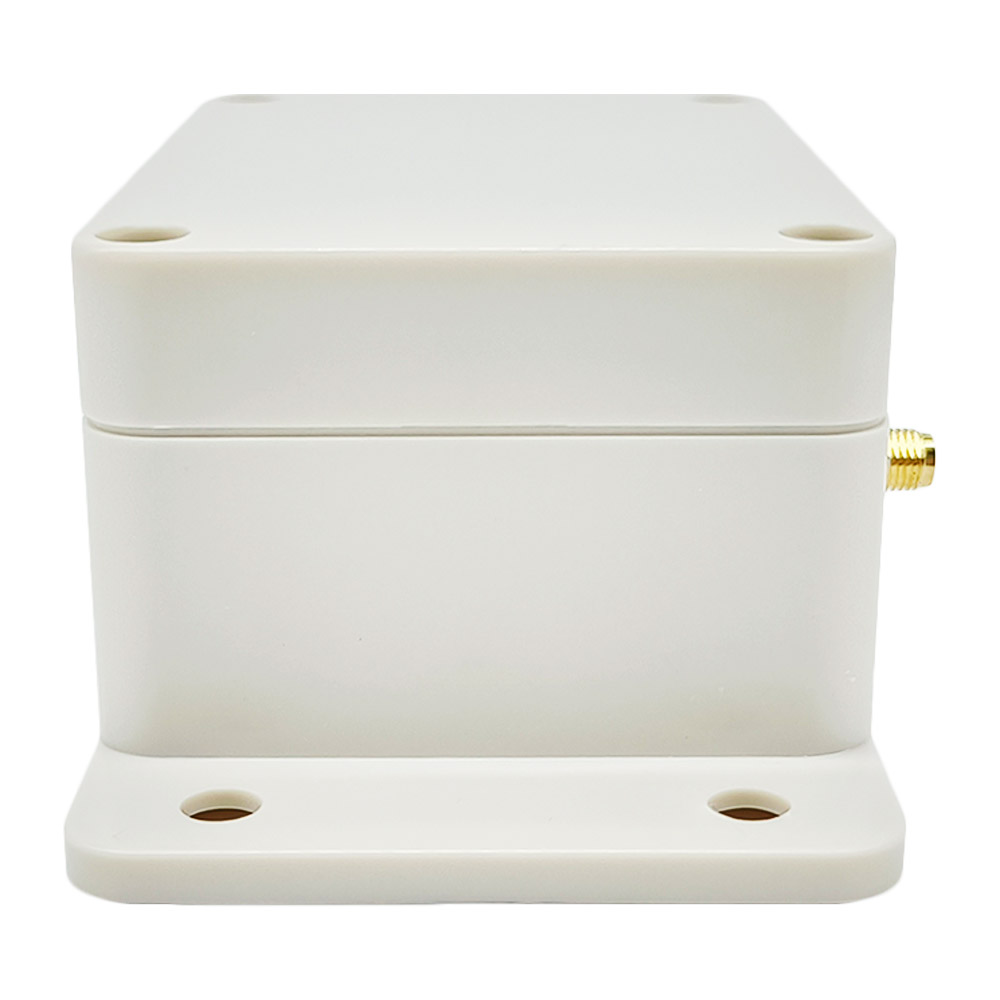

Wasserdicht: Der Empfänger hat wasserdichte Gehäuse und wasserdichter
Steckverbinder. Es kann im Freien installiert werden.
Universaleingang: Unterstützung AC 110V (110V~120V) verwendet in USA, Kanada
usw, und AC 220V (220V~240V) verwendet in Deutschland, Großbritannien,
Frankreich usw.
Relaisausgang: Dieser Empfänger ist der trockene Relaisausgang, es können

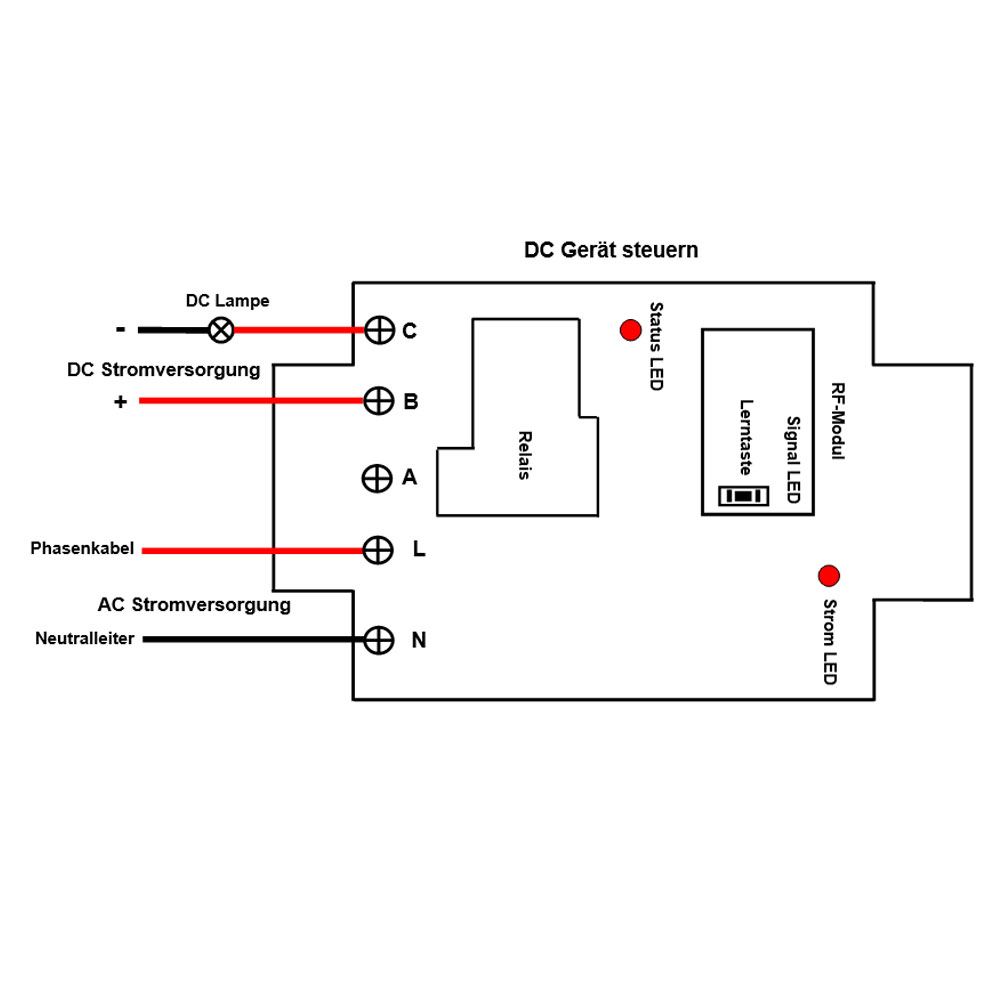

zur Steuerung DC und AC Geräte verwendet werden. Die Ausgangsklemmen sind NO
/ NC (normalerweise geöffnet / normalerweise geschlossen) und dienen als
Schalter. Es bedeutet, dass Sie auch eine separate Stromversorgung an Geräte
anschließen sollen.
Hohe Leistung: Jeder Kanal kann bei maximalem Strom 30A arbeiten.

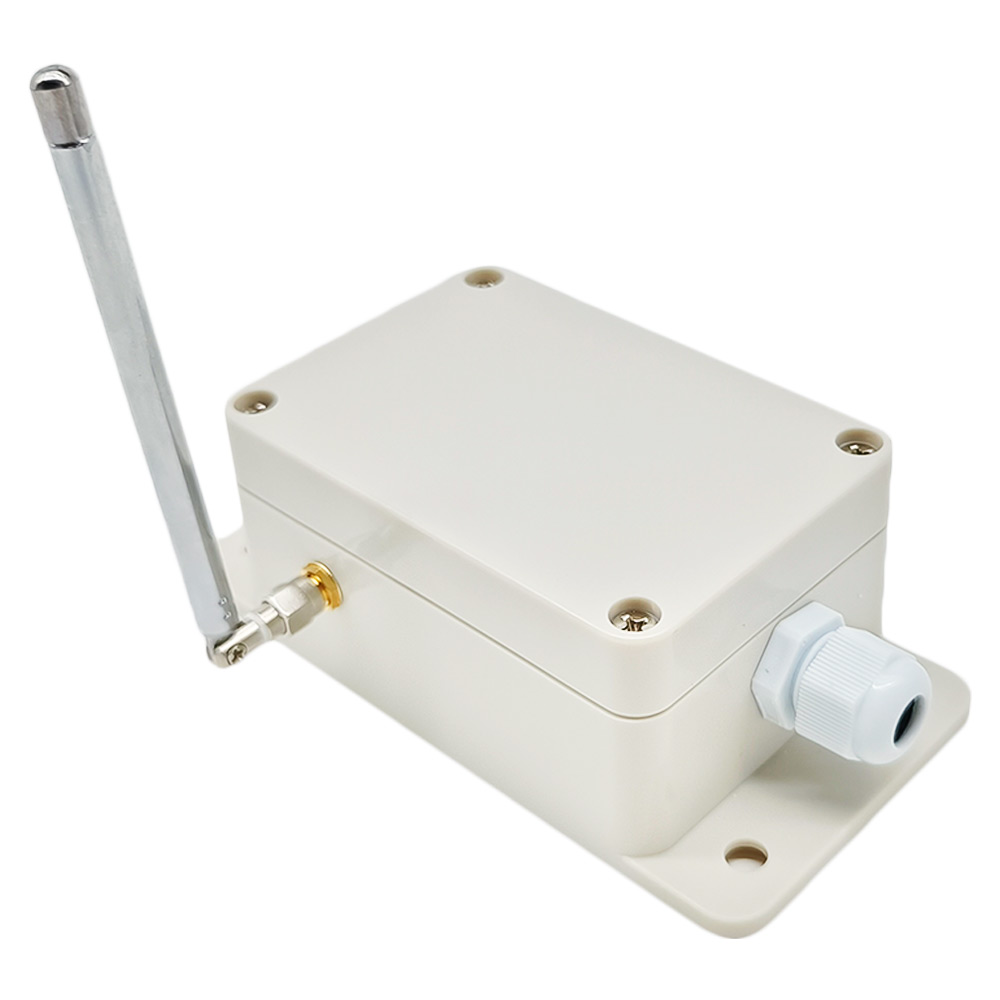

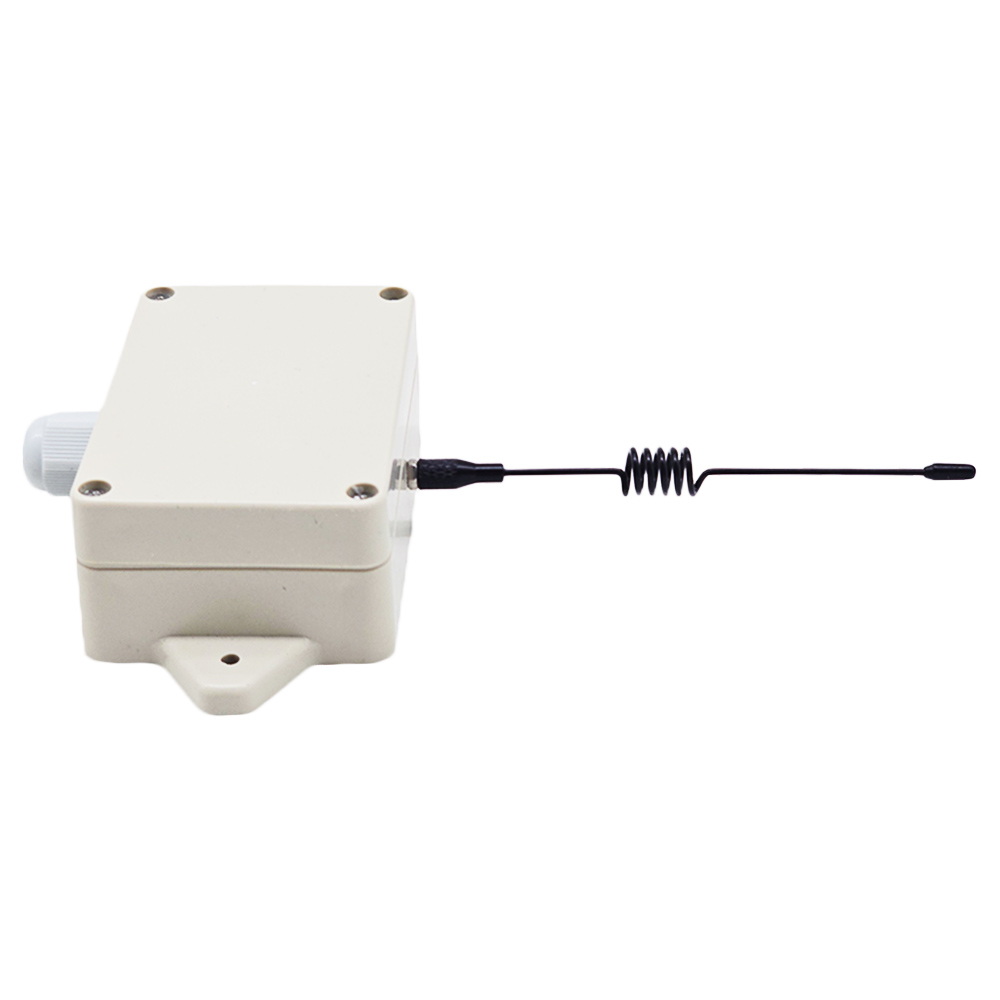

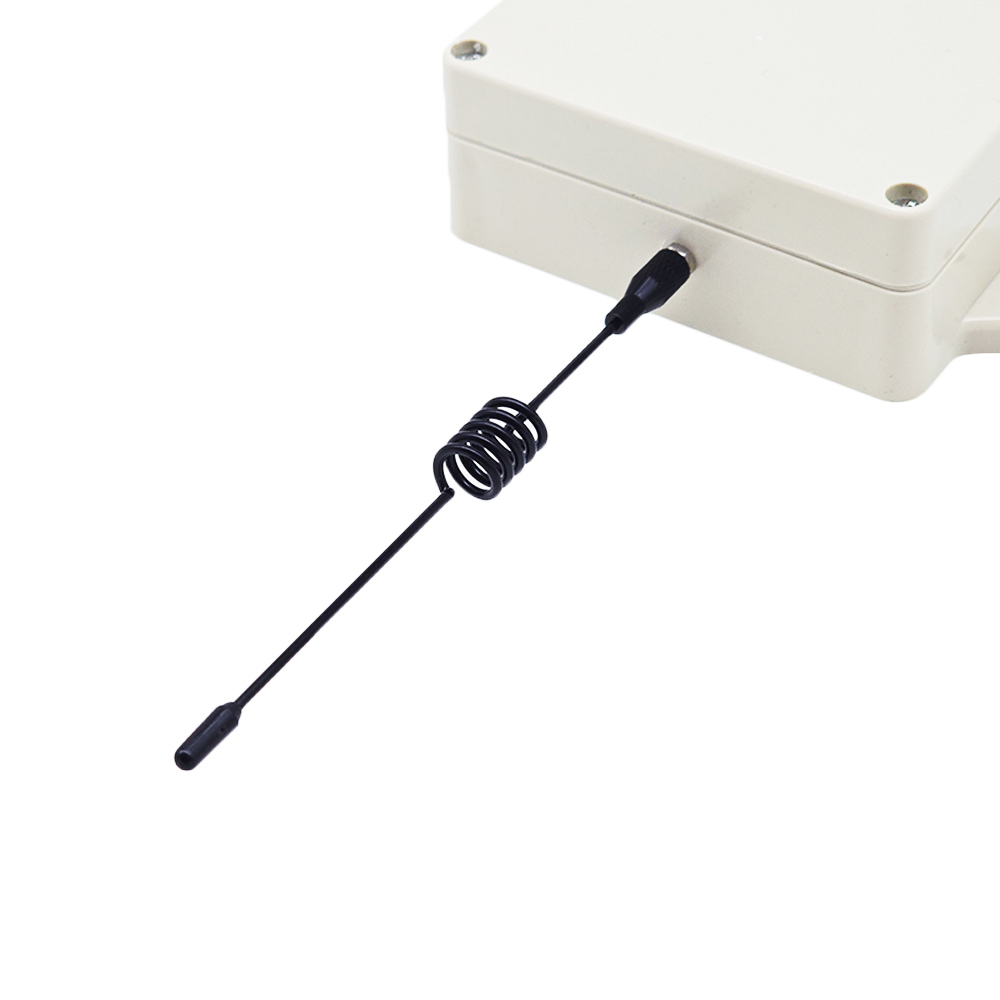

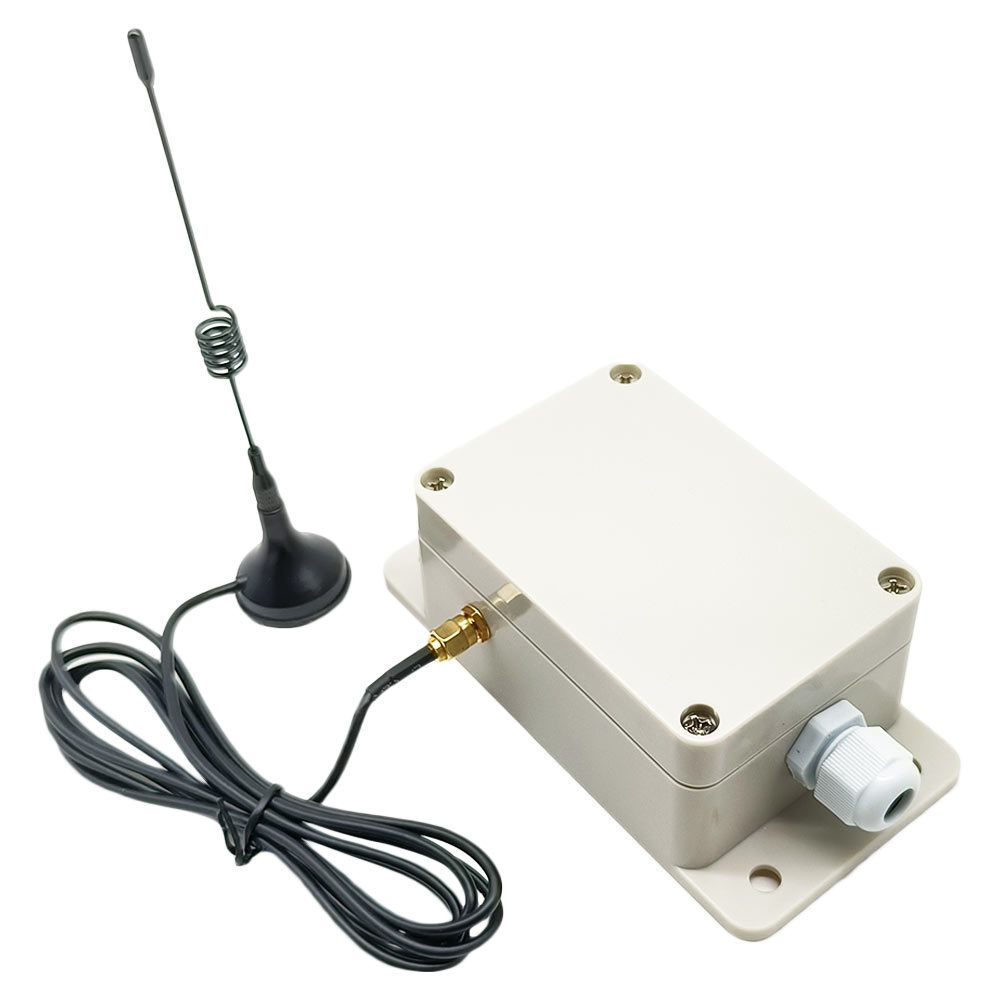

Mit externer Antenne, der Empfänger hat einen größeren Arbeitsbereich.
Der Sender / die Fernbedienung kann den Empfänger steuern von jedem Orten
innerhalb einer zuverlässigen Entfernung.
Das Funksignal des Senders kann durch Wände, Böden, Türen oder Fenster, aber
es wird einige Betriebsreichweite verlieren.
Der Empfänger hat den eingebauten Schutz vor Gegenstrom und übermäßigem
Strom.
Der Empfänger arbeitet nur mit dem ausgewählten Sender, der mit dem
Empfänger gekoppelt ist.
Ein oder einige Sender / Fernbedienungen können einen oder einige Empfänger
steuern gleichzeitig.
Es können zwei oder mehr Empfänger verwendet werden in der gleichen Gegend.

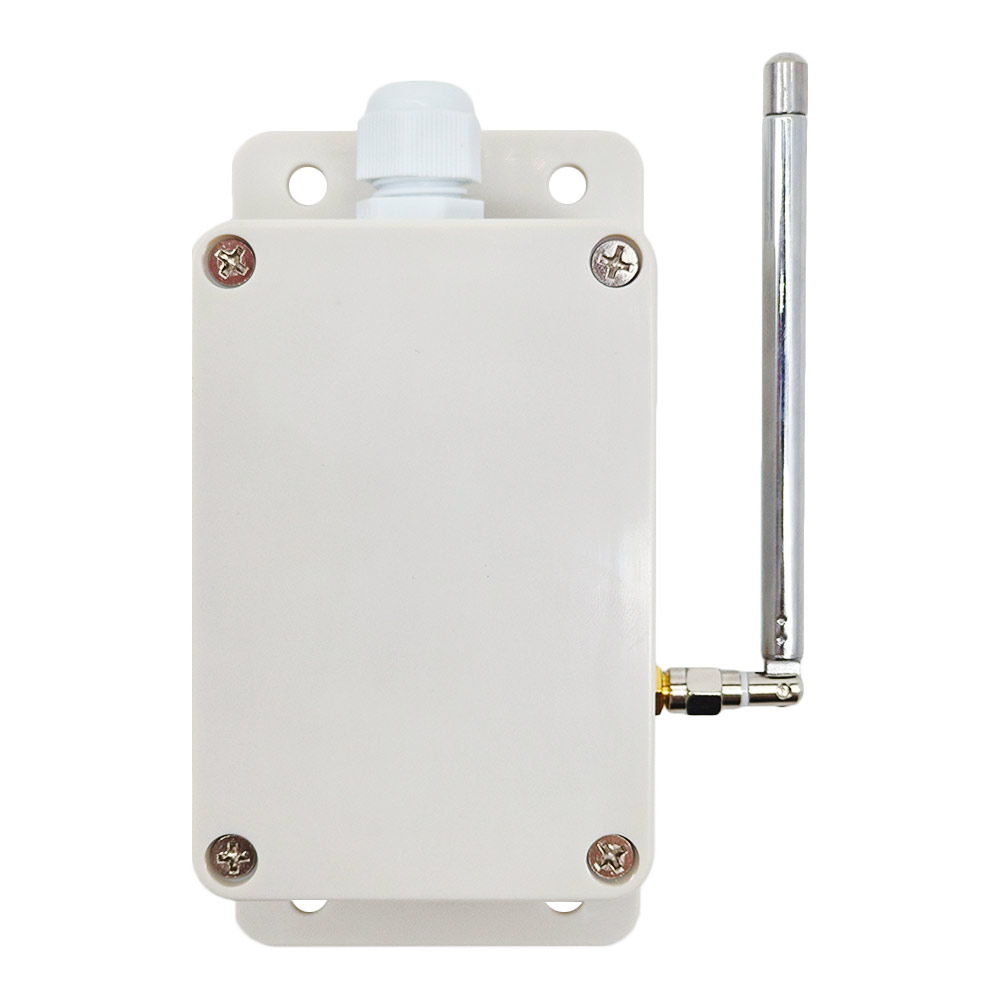

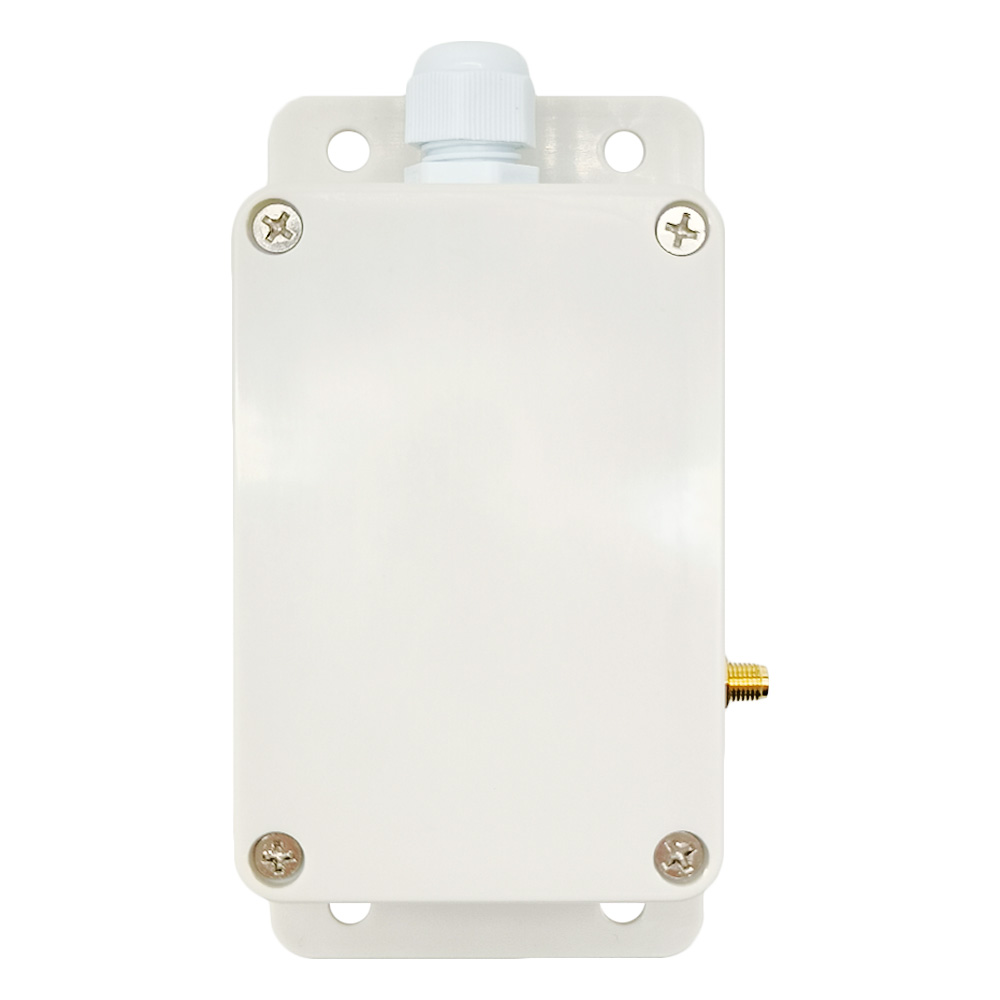

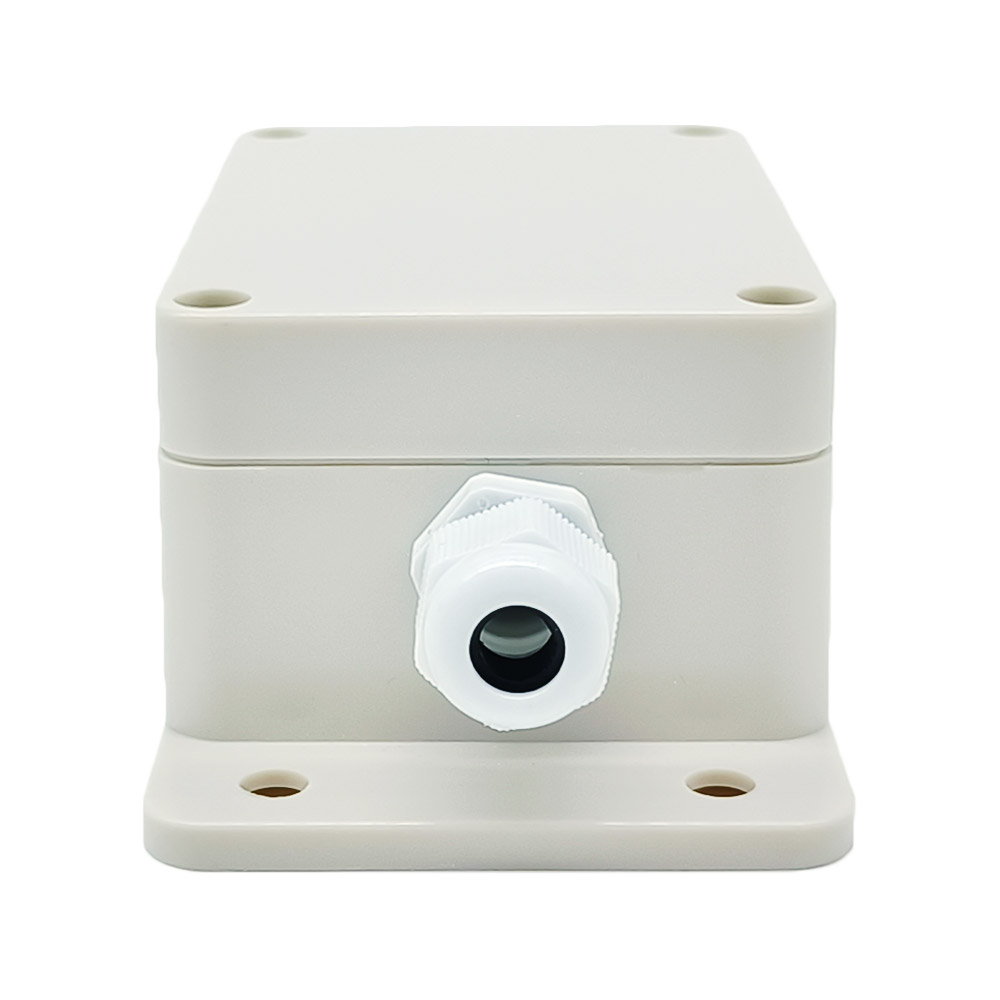

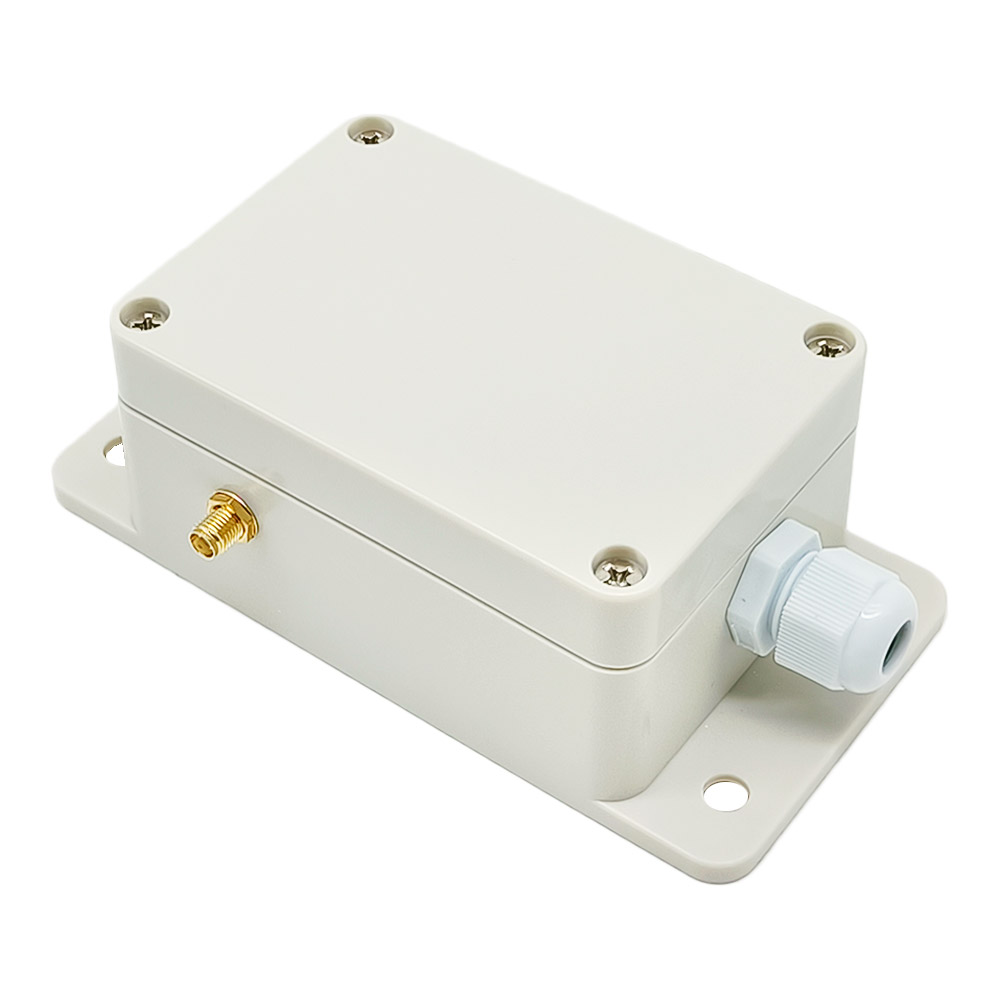

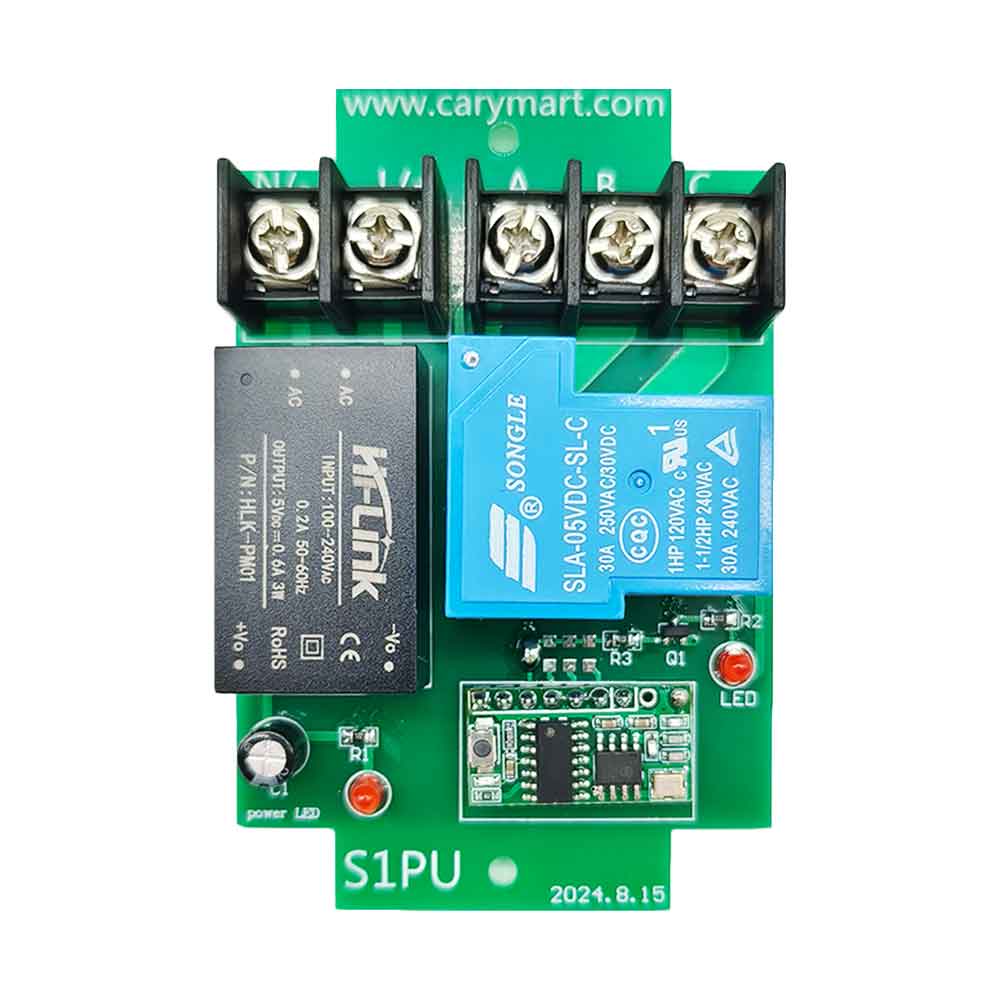

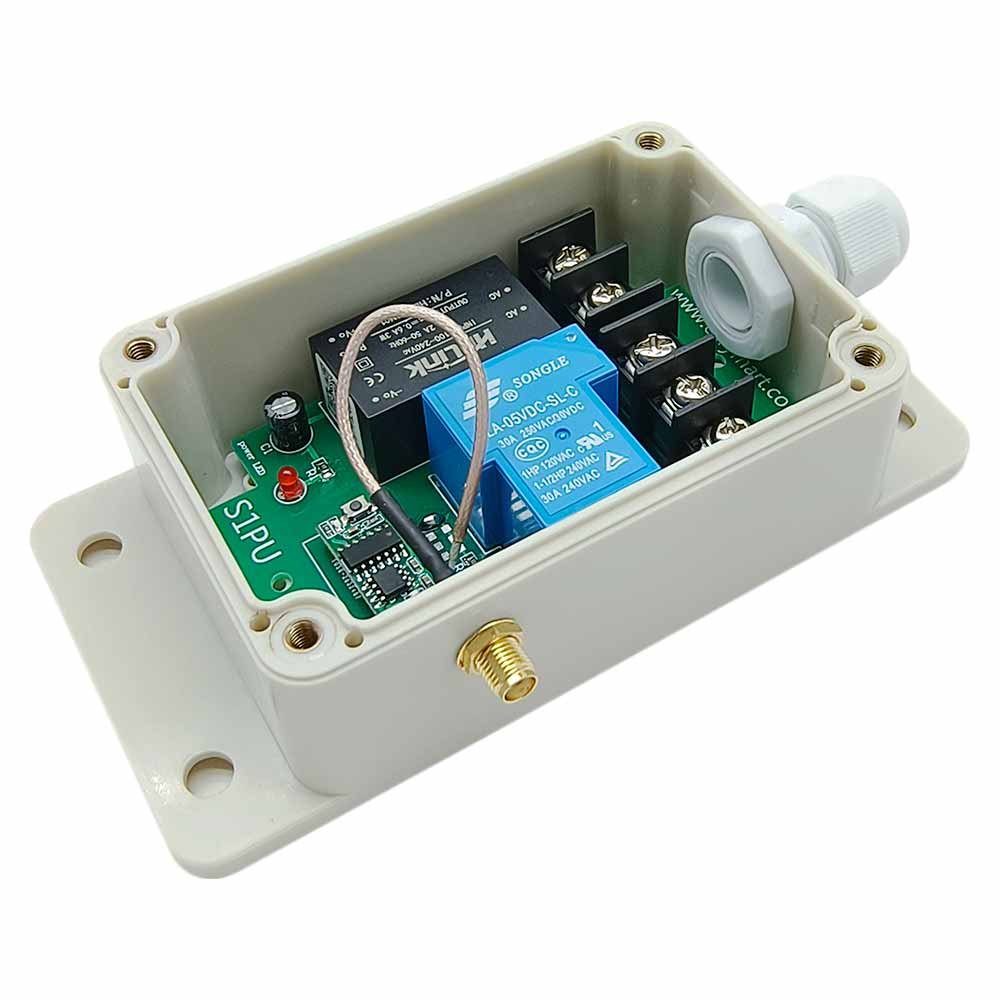

Parameter des Empfängers:

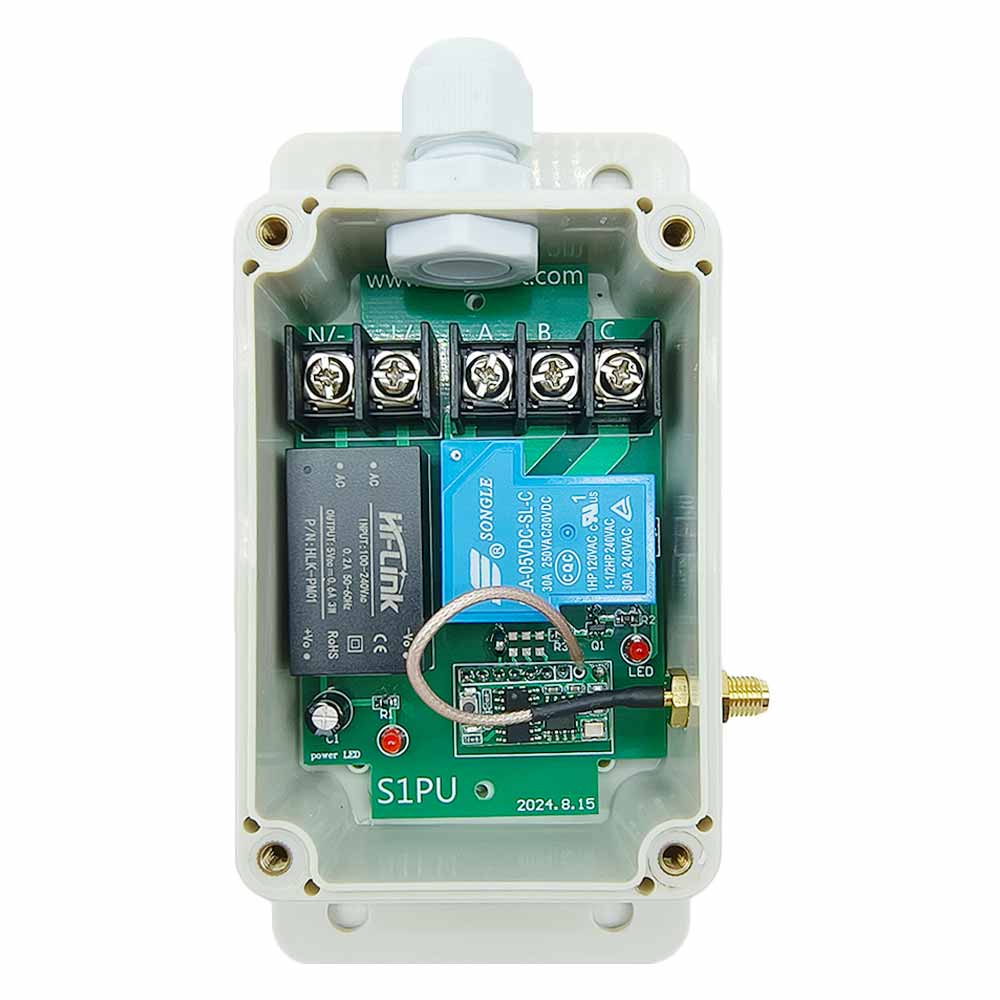

Modell: S1PU-AC-ANT3
Betriebsspannung: AC110~240V (110V/120V/220V/240V)
Arbeitsfrequenz: 433.92 MHz
Statische Strom: ≤6mA
Kanal: 1 CH
Ausgangsart: Trockene Relaisausgang (normalerweise geöffnet und
normalerweise geschlossen)
Maximale Lastspannung des Relais: 240VAC oder 28VDC
Maximaler Laststrom des Relais: 30A / Kanal
Drahtbereich für die Terminals: 22-12 AWG
3 Wählbare Modi: Selbstsichernd, Momentan, Verriegelung
Betriebstemperatur: -20°C bis +70°C

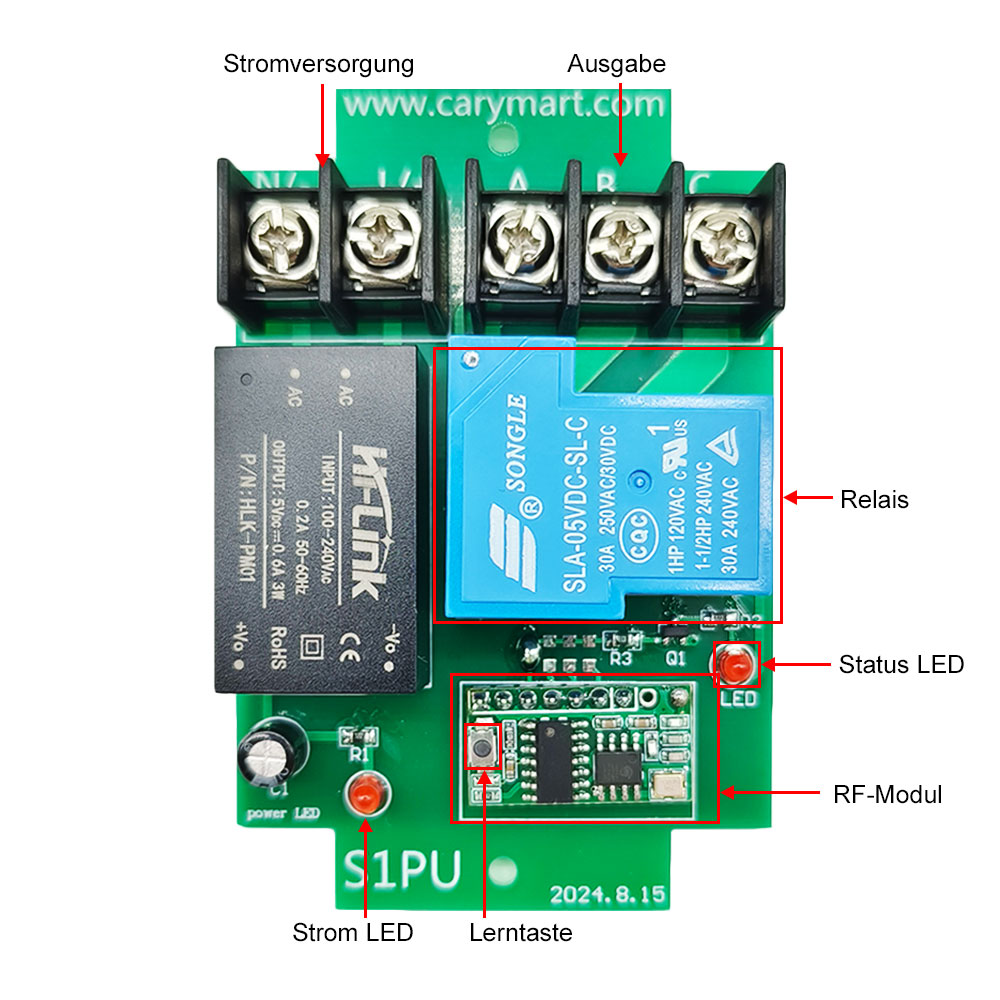

Maße der PCB: 90 x 59 x 18 mm

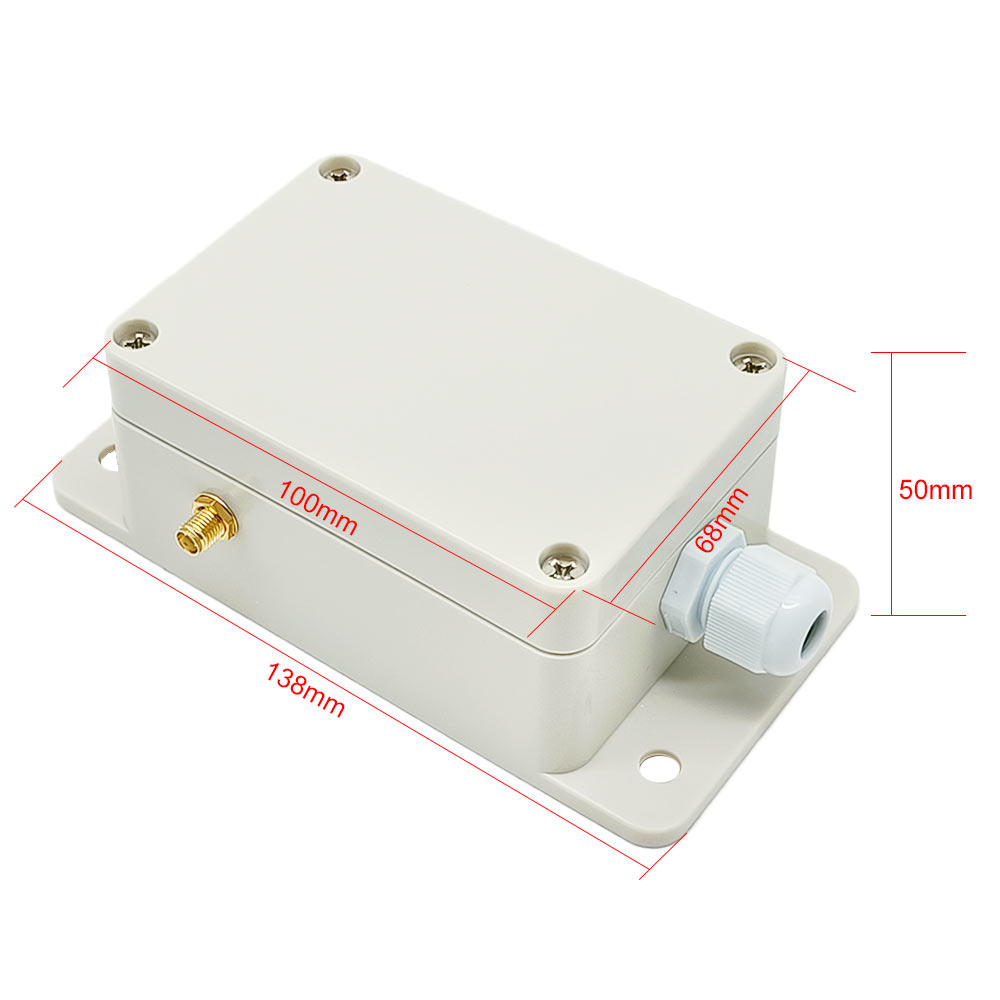

Maße des Gehäuses: 138 x 68 x 50 mm

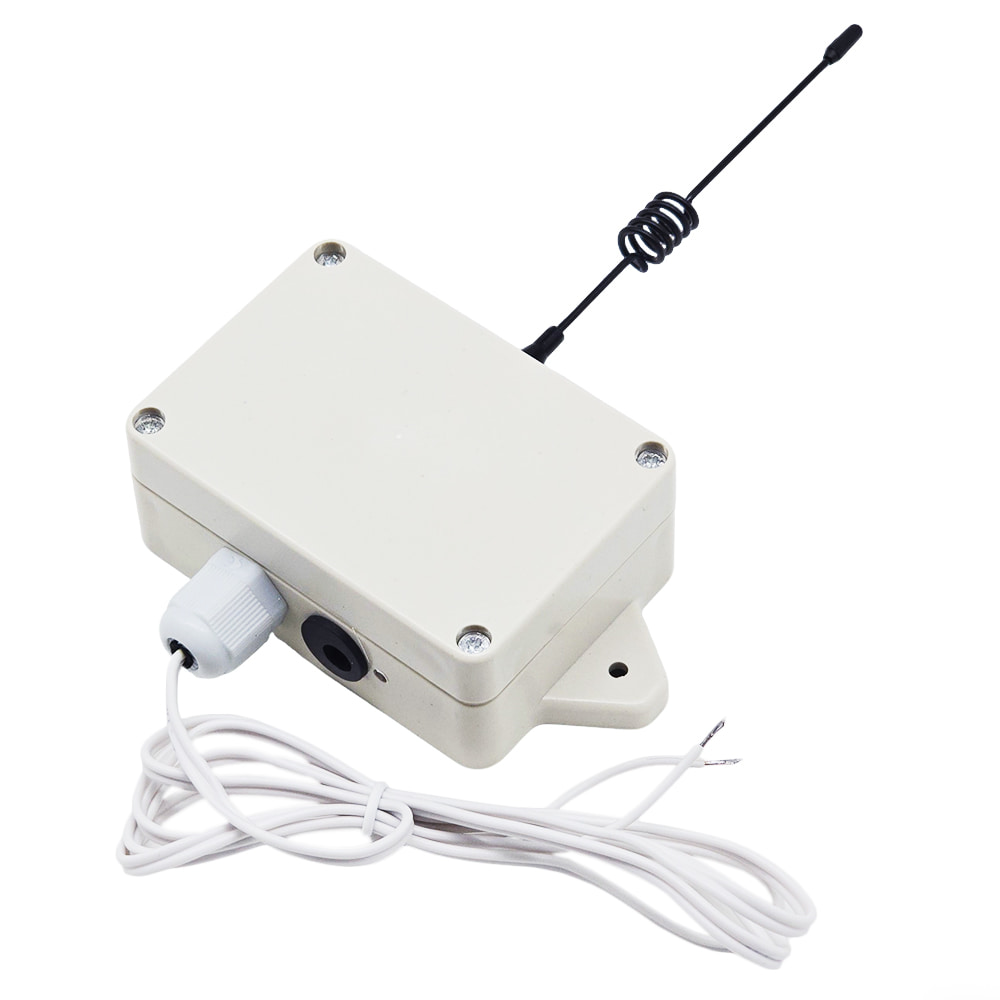

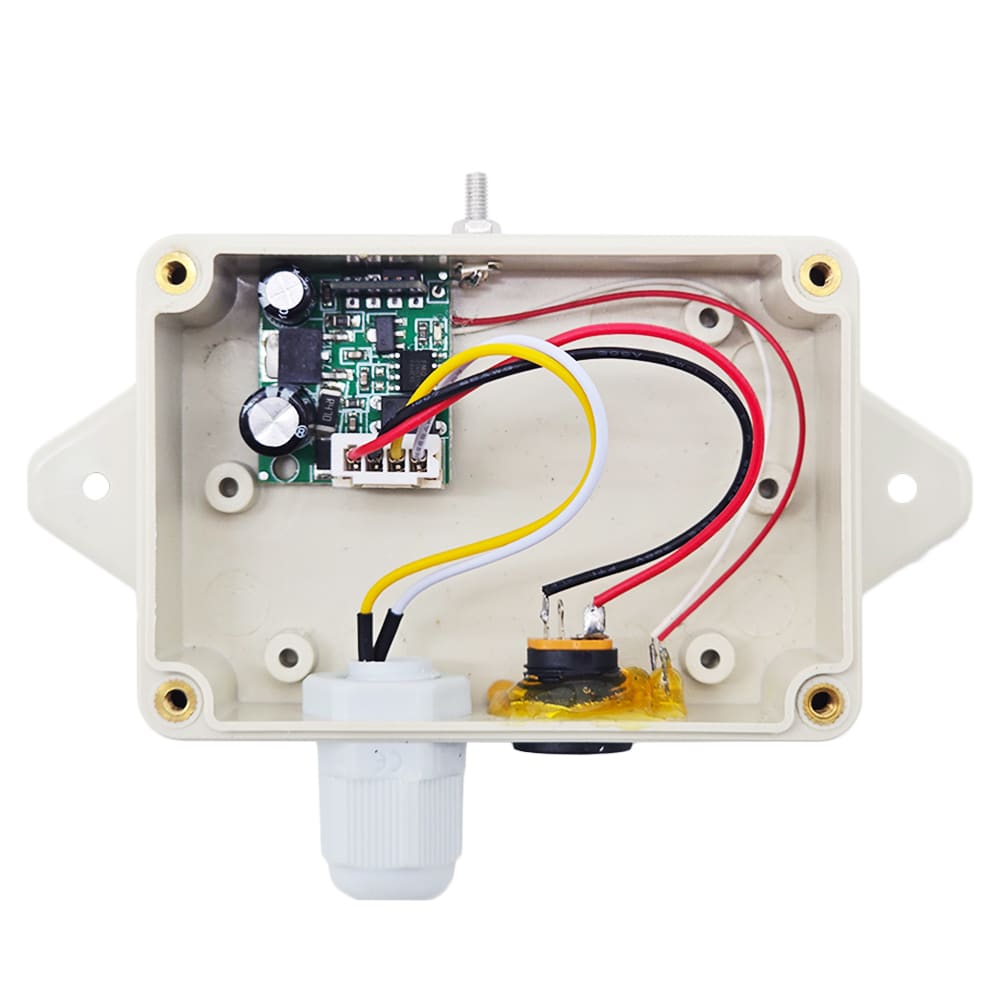

Parameter des Senders:
Modell: CK-DR
Ausgelöst durch trockenkontakt signal.
Mit zwei Triggerleitungen

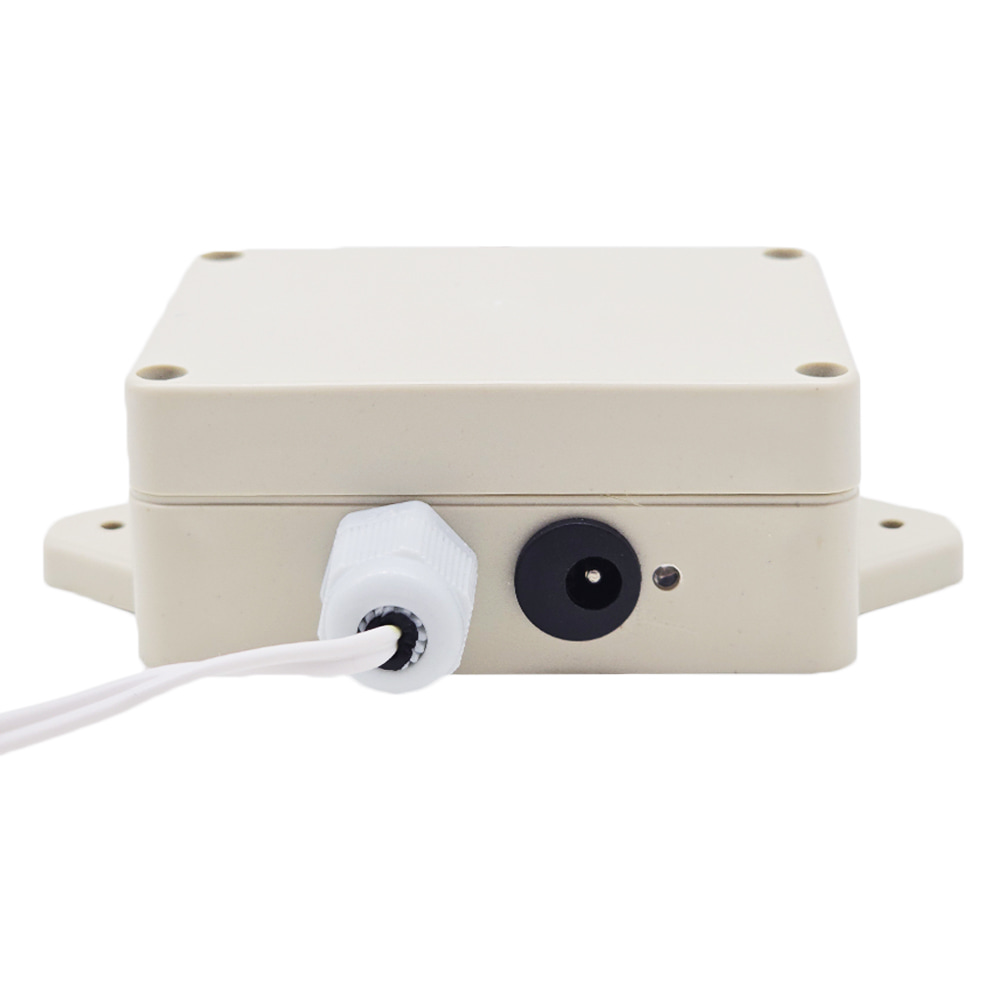

Betriebsspannung: DC 12-24V (mit Steckdose)
Auslösung durch Verbinden oder Trennen von zwei Triggerleitungen.
Auslösung Methode: Wenn die zwei Triggerleitungen verbunden werden, leuchtet
die Signal-LED am Sender auf, und der Sender sendet das Funksignal "ON".
Nach Abschluss der Übertragung erlischt die Signal-LED. Wenn die zwei
Triggerleitungen getrennt werden, leuchtet die Signal-LED auf, und der
Sender sendet das Funksignal "OFF". Nach Abschluss der Übertragung erlischt
die Signal-LED.
Betriebsfrequenz: 433.92MHz (315 MHz kundenspezifisch)
Enkodierung Chip: EV1527/SC2262
Sendeentfernung: 500m / 1500ft (Theoretisch)
Maße des Gehäuse: 83 x 58 x 34 mm
Arbeitsprinzip:
Der Sender CK-DR ist eine spezielle fernbedienung, die durch ein
potentialfreies contakt signal aktiviert wird. Es verfügt über zwei
Triggerleitungen zum Anschließen von potentialfreien
Kontakts-Ausgangssignalen von Geräten, wie Warnhost, Detektor, Sensor,
Endschalter, speicherprogrammierbaren Steuerungen, usw.
Wenn die zwei Triggerleitungen verbunden sind, sendet es ein Funksignal
"ON". Wenn die zwei Triggerleitungen getrennt sind, sendet es ein Funksignal
"OFF".
Dieser Sender kann mit verschiedenen Arten von Empfängern kombiniert werden,
um ein drahtloses Steuersystem zu bilden, das verwendet wird, um ein anderes
Gerät drahtlos über ein normalerweise offenes, potentialfreies Kontaktsignal
von einem Gerät zu steuern.
Verwendung und Bedienung:
Wenn Sie das zweite Gerät über den trockenkontakt signal vom ersten Gerät
aus steuern möchten, machen Sie es wie folgt:

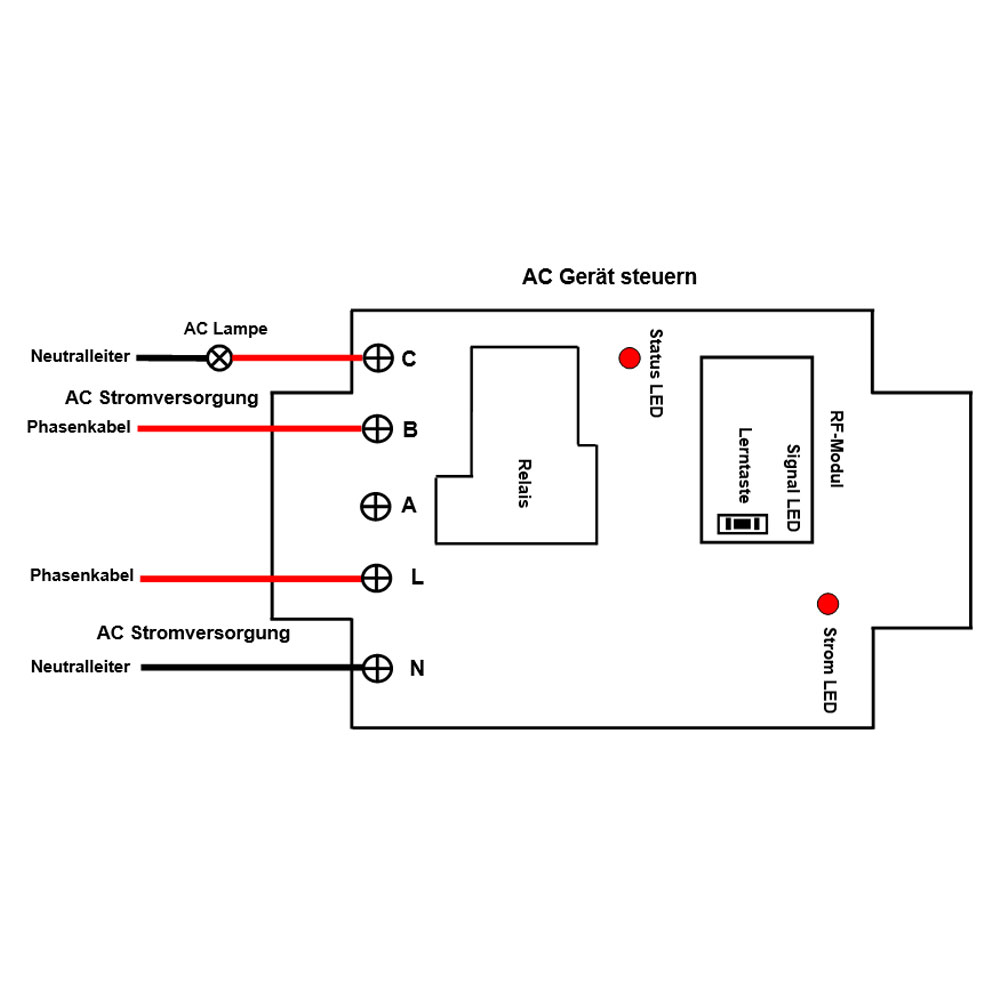

1. Schließen Sie das zweite Gerät an die Ausgangsklemme des Empfängers an.
2. Schließen Sie den trockenkontakt des ersten Geräts an zwei
Triggerleitungen des Senders an.
3. Wenn das erste Gerät aktiviert wird und der trockenkontakt angeschlossen
ist, sendet der Sender ein Funksignal "ON". Wenn der Empfänger dieses
Funksignal empfängt, aktiviert er sein Relais, um das zweite Gerät
einzuschalten.
4. Wenn das erste Gerät deaktiviert wird und der trockenkontakt getrennt
wird, sendet der Sender ein Funksignal "OFF". Wenn der Empfänger dieses
Funksignal empfängt, deaktiviert er sein Relais, um das zweite Gerät
auszuschalten.
Lieferumfang:

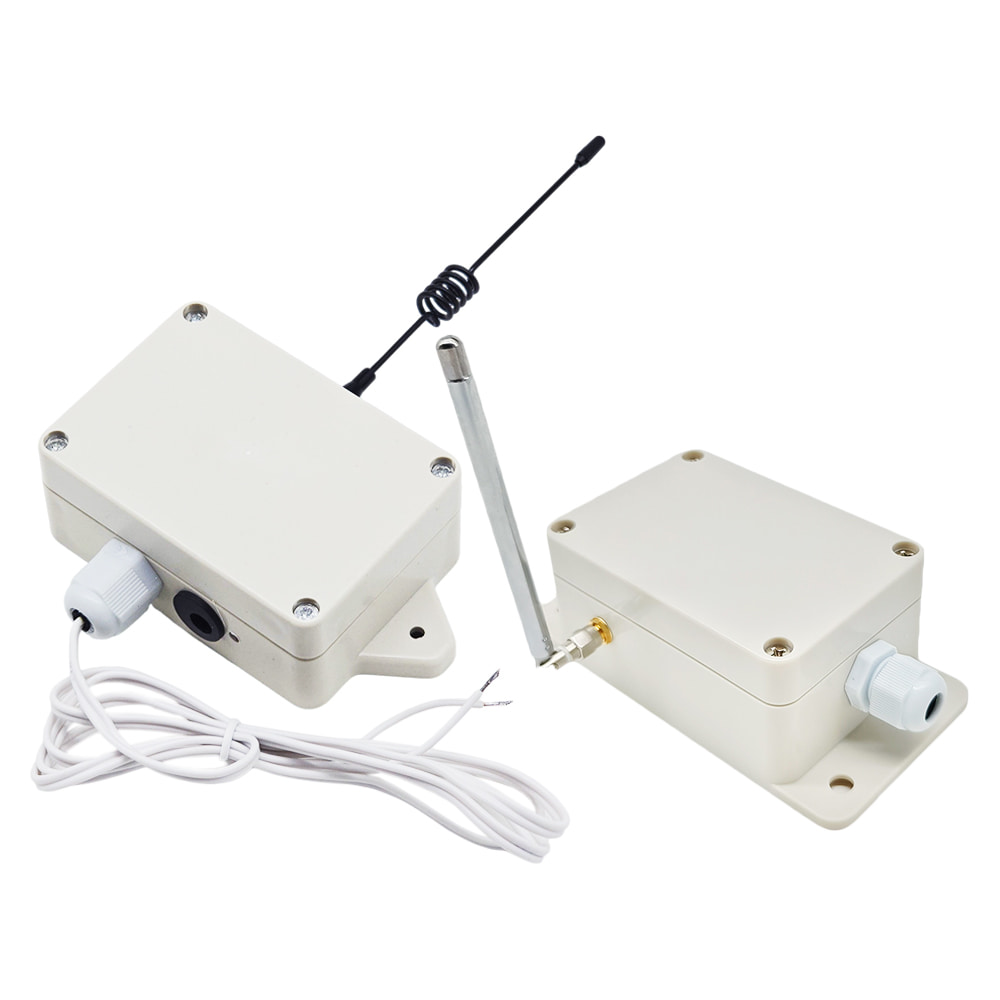

1 x Empfänger: S1PU-AC-ANT3
1 x Sender: CK-DR
1 x Bedienungsanleitung
