Anwendung:
Dieser Empfänger ist ein elektrisches Gerät mit 1 Kanal AC Stromversorgung
Ausgang, es und der Sender bilden ein Empfänger Sender System. Dieses System
kann in allen Arten von Industrie automation, Landwirtschaft, Haus, Fabrik,
Haus, Bauernhof, Fahrzeug, Schiff, Offshore-Betrieb, Luftfahrzeug usw. Es
kann verschiedene AC Geräte an Land, zu Wasser und in der Luft fernsteuern,
wie Lichter, Sirenen, Schlösser, Motoren, Ventilatoren, Türen, Fenster,
Elektromagnetventile, Sicherheitsalarm und Geschäftsschilder. Die
Anwendungen sind endlos.
Dieser Empfänger verfügt über eine 10 Sekunden Verzögerungsfunktion. Wenn
das Gerät ausgelöst wird, hört es nach einer Verzögerung von 10 Sekunden
automatisch auf zu arbeiten.
Merkmal:
Drahtlose Steuerung, einfach zu installieren.
Universalnetzteil: AC 85~240V
AC Stromversorgung Ausgang: Es kann Wechselstrom Geräte mit einer Spannung
im Bereich von 85~240V AC steuern (z. B. AC Geräte mit 110V, 120V, 220V oder
240V).
Hohe Leistung: Es kann bei maximalem Strom 15A arbeiten.
Mit 10 Sekunden Verzögerungsfunktion.

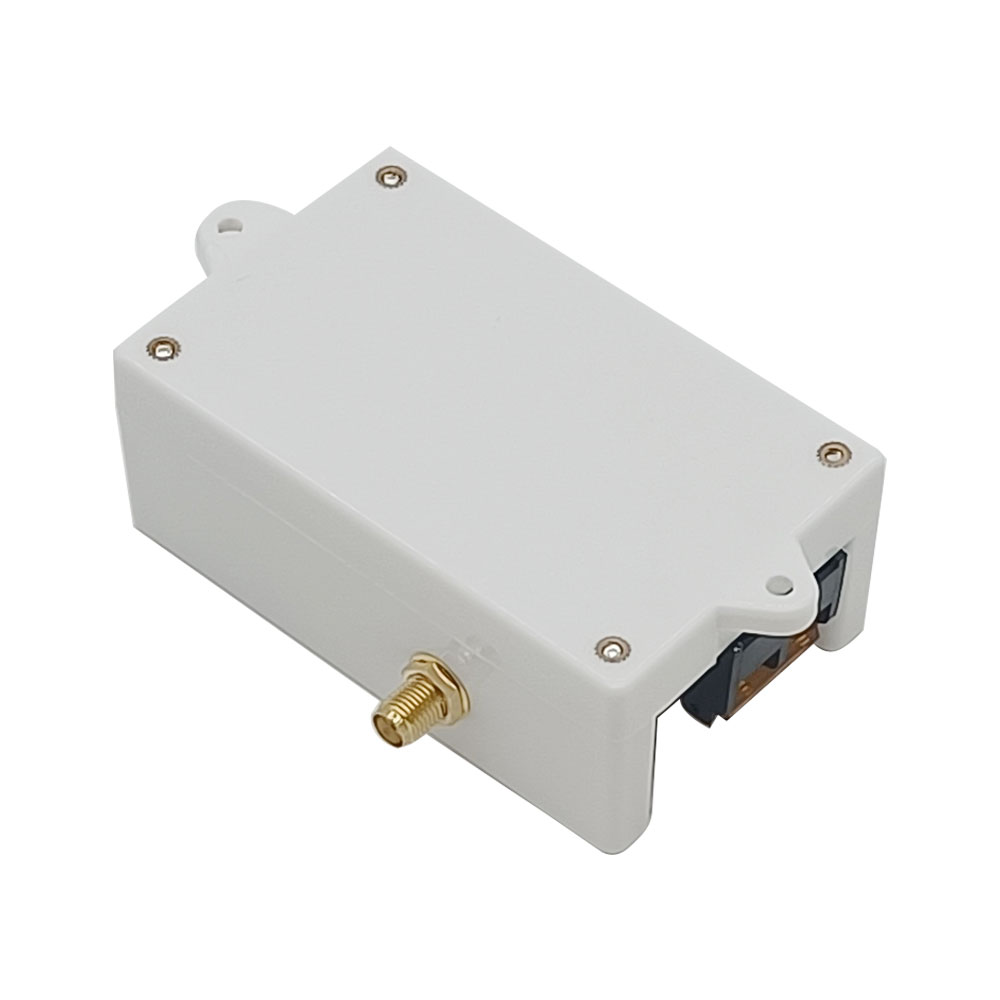

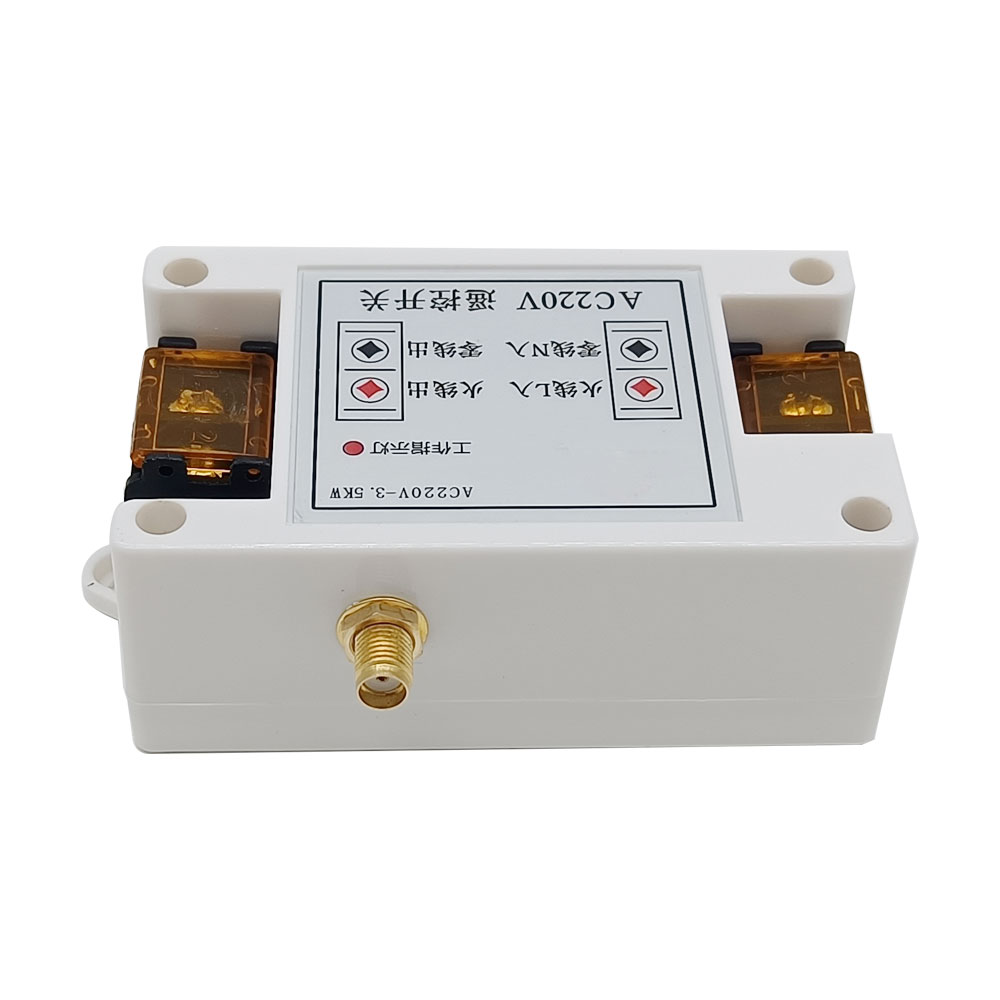

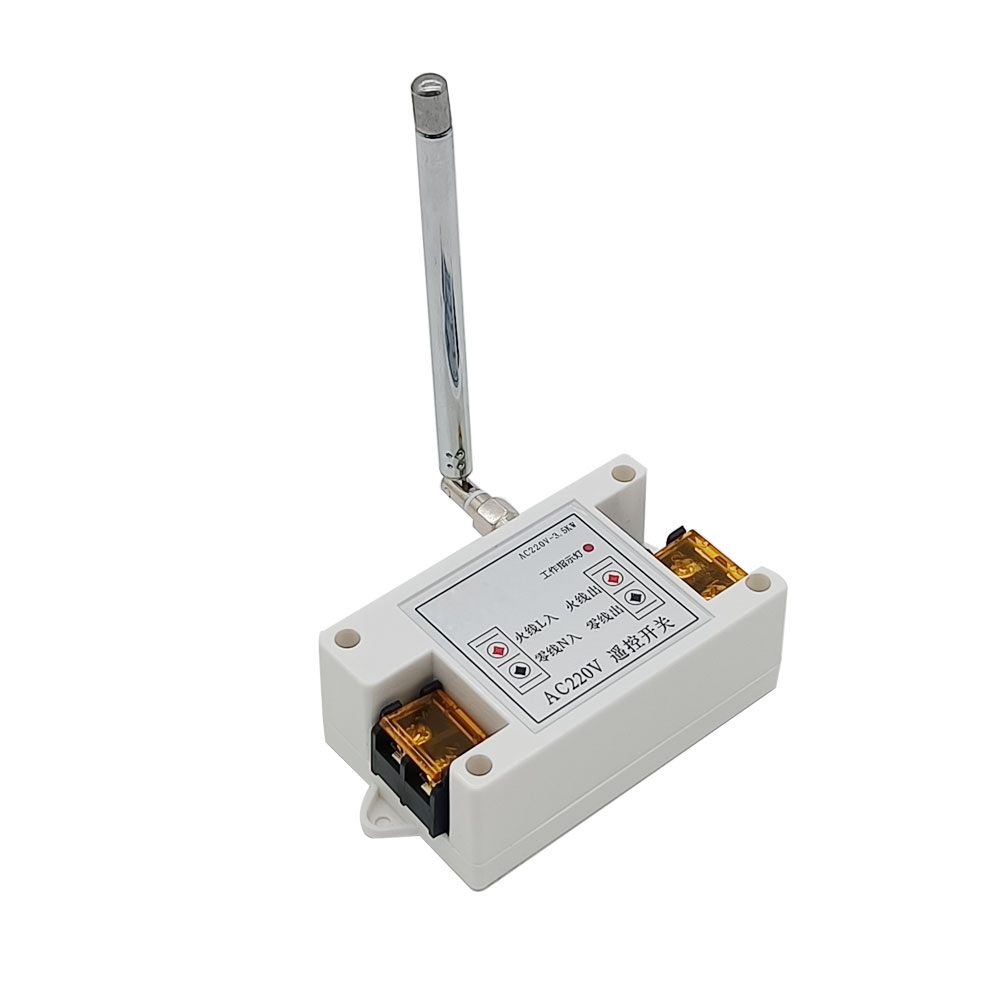

Mit externer Antenne, der Empfänger hat einen größeren Arbeitsbereich.
Der Sender / die Fernbedienung kann den Empfänger steuern von jedem Orten
innerhalb einer zuverlässigen Entfernung.
Das Funksignal des Senders kann durch Wände, Böden, Türen oder Fenster, aber
es wird einige Betriebsreichweite verlieren.
Der Empfänger hat den eingebauten Schutz vor Gegenstrom und übermäßigem
Strom.
Der Empfänger arbeitet nur mit dem ausgewählten Sender, der mit dem
Empfänger gekoppelt ist.
Ein oder einige Sender / Fernbedienungen können einen oder einige Empfänger
steuern gleichzeitig.
Es können zwei oder mehr Empfänger verwendet werden in der gleichen Gegend.
Parameter des Empfänger:
Modell: S1PXA-AC-ANT3
Betriebsspannung: 85V~240V AC
Ausgangsart: 85–240V AC (110V/120V/220V/240V), wie eingangsspannung
Betriebsfrequenz: 433.92MHz
Kanal: 1 Kanal
Statische Strom: ≤6mA
Maximaler Laststrom: 15A
Maximale Lastleistung: 1,5 KW bei 110V oder 3,5 KW bei 220V
Drahtbereich für die Terminals: 22-12 AWG
4 Wählbare Modi: Selbstsichernd, Momentan, Verriegelung, Zeitverzögerung
Betriebstemperatur: -20°C to +70°C

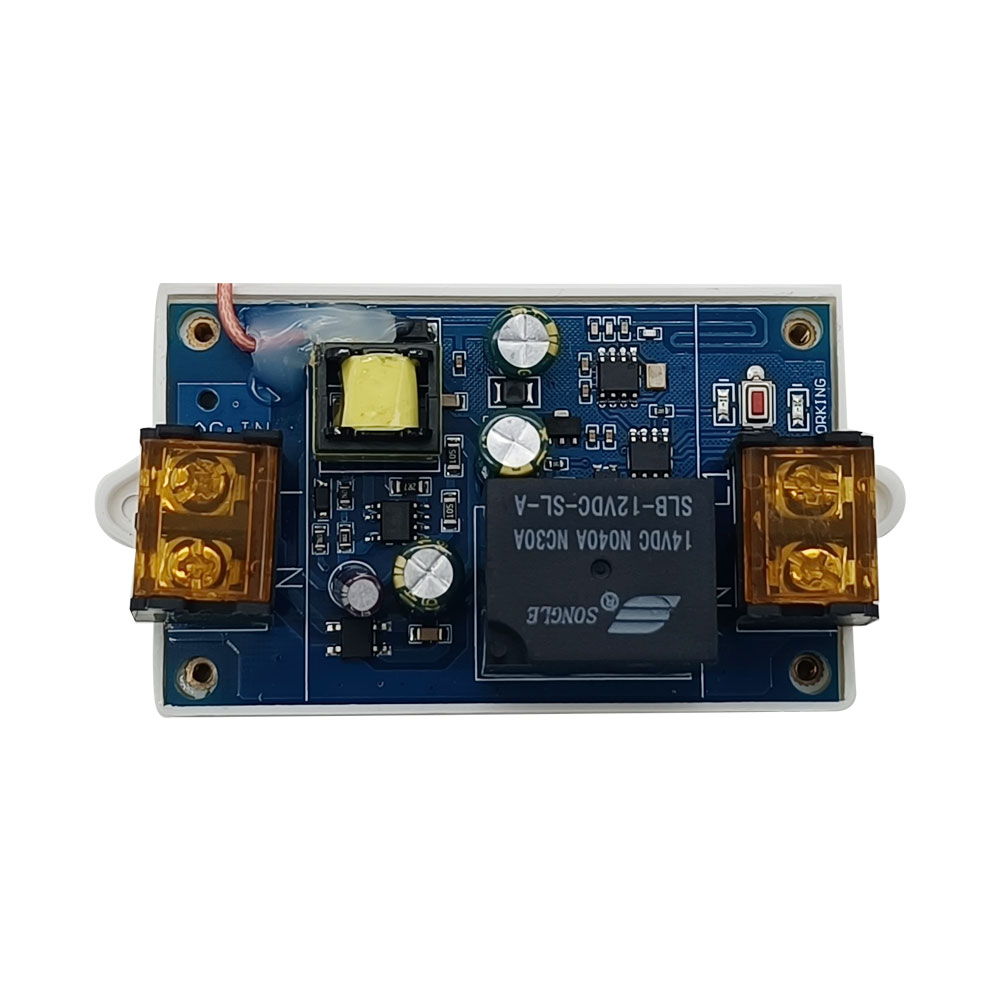

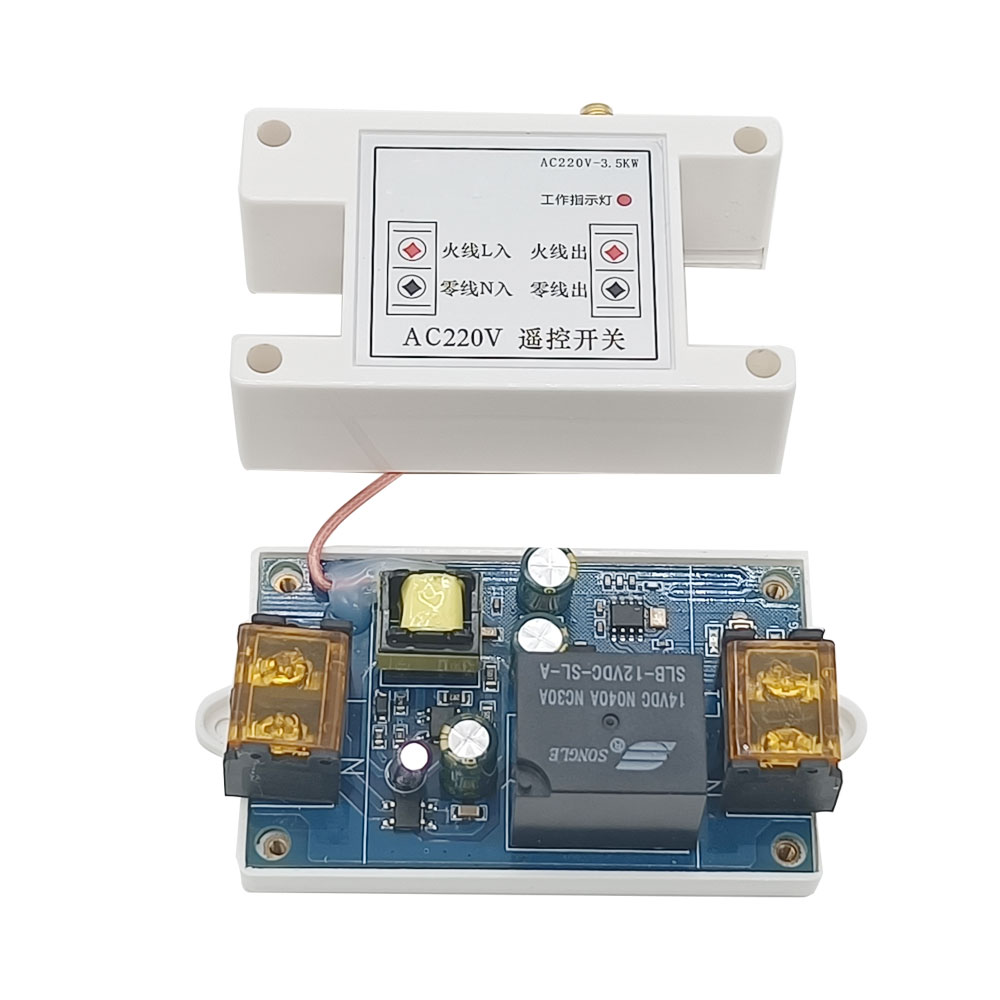

Maße der PCB: 90 x 47 x 23 mm
Maße des Gehäuses: 96 x 50 x 33 mm

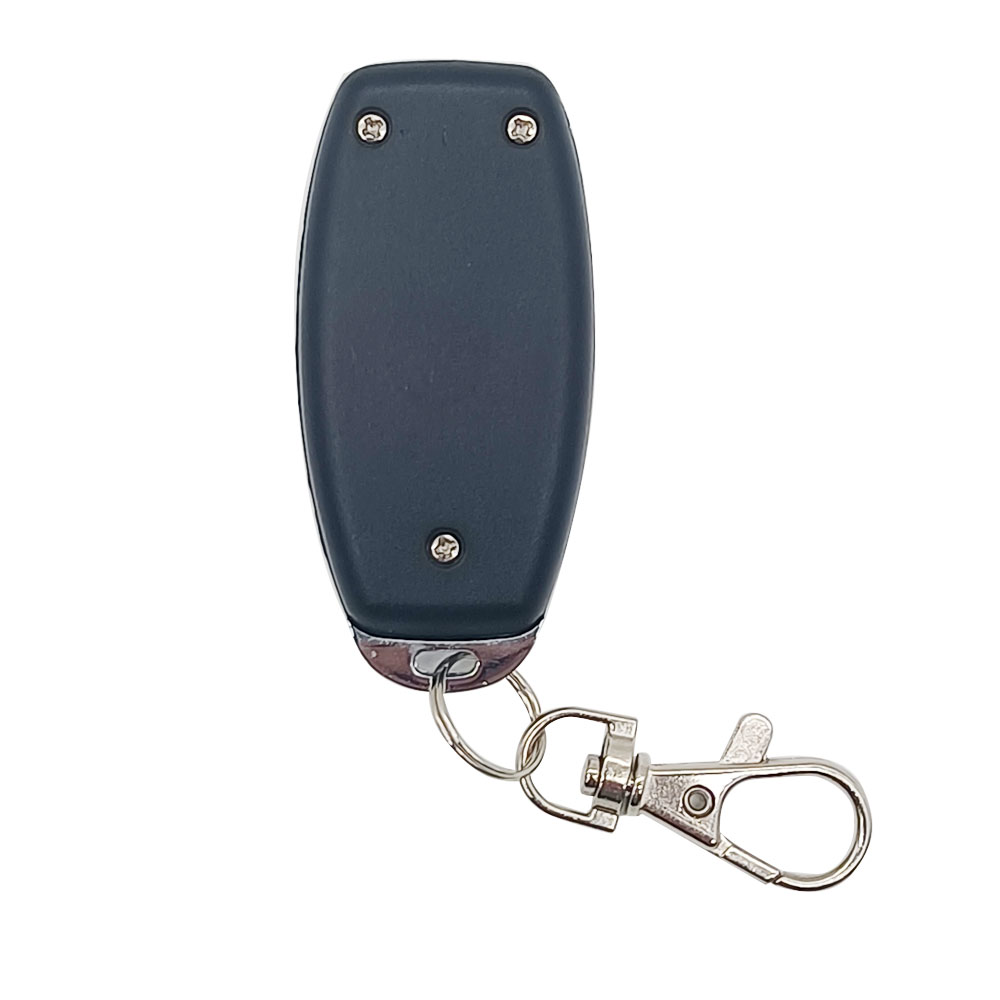

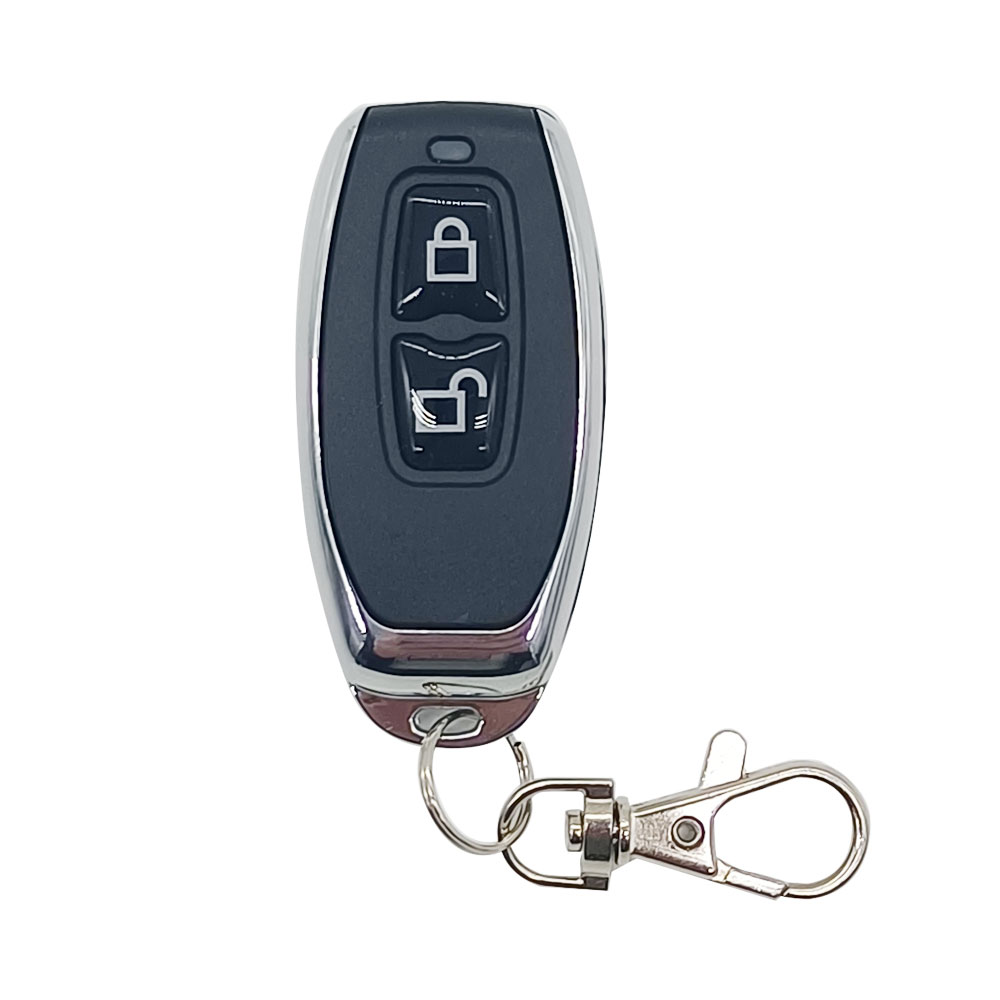

Parameter des Sender:
Modell: 0021131 (CQ-1) / 0021132 (CQ-2)
Kanal/Knopf: 1 (CQ-2) / 2 (CQ-2)
Symbol des Knopfs: Nein (CQ-1) / ON, OFF (CQ-2)
Betriebsspannung: 6V (2 x CR2016 -3V Knopfzellen, kann 12 Monate benutzt
werden)
Betriebsstrom: ≤12mA
Betriebsfrequenz: 433Mhz
Enkodierung Chip: EV1527
Enkodierung Typ: Lerncode (bis zu 1 Million Kodes, reduziert die Kollision
Kode und die Möglichkeit des Abtastens von den unbefugten Kodes)
Sendeentfernung: 50m / 150ft (Theoretisch)
Anpassung Modus: ASK
Betriebstemperatur: -20 ° C bis +70 ° C
Einheit Mass: 60 x 31 x 11 mm
Passende Fernbedienungen:
Dieser Empfänger kann mit verschiedenen Sendern arbeiten,
C-1 /
C-2 (100M),
CWB-1 /
CWB-2 (50M, wasserdicht),
CQ-1 /
CQ-2 (50M) oder
CB-1 /
CB-2 (1000M)
usw.
Wenn Sie den Empfänger in den Selbstsichernd, Momentan oder Zeitverzögerung
modus versetzen, es sollte mit einen Taste Sender funktionieren, wie C-1,
CWB-1, CQ-1 oder CB-1 usw.
Wenn Sie den Empfänger in den Verriegelung modus versetzen, es sollte mit
zwei Tasten Sender funktionieren, wie C-2, CWB-2, CQ-2 oder CB-2 usw.
Arbeitsbereich:
Dieser Empfänger und verschiedene Sender bilden einen kompletten Satz, mit
dem unterschiedliche Arbeitsabstände erreicht werden können. Wenn es und der
Sender CQ-1 oder CQ-2 beispielsweise einen vollständigen Satz bilden, kann
der maximale Arbeitsabstand in einem offenen Bereich 50 Meter erreichen.
Wenn es und der Sender CB-1 oder CB-2 einen vollständigen Satz bilden, kann
der maximale Arbeitsabstand in einem offenen Bereich 1000 Meter erreichen.
Der maximale Arbeitsabstand basiert auf theoretischen Daten, die ohne
Barrieren und ohne Störungen vorliegen würden. Aber in wirklichem Leben wird
es durch Bäume, Mauern oder andere Gebäude behindert und durch andere
Funksignale gestört. Daher kann es sein, dass der tatsächliche
Arbeitsabstand diesen maximalen Abstand nicht erreicht.

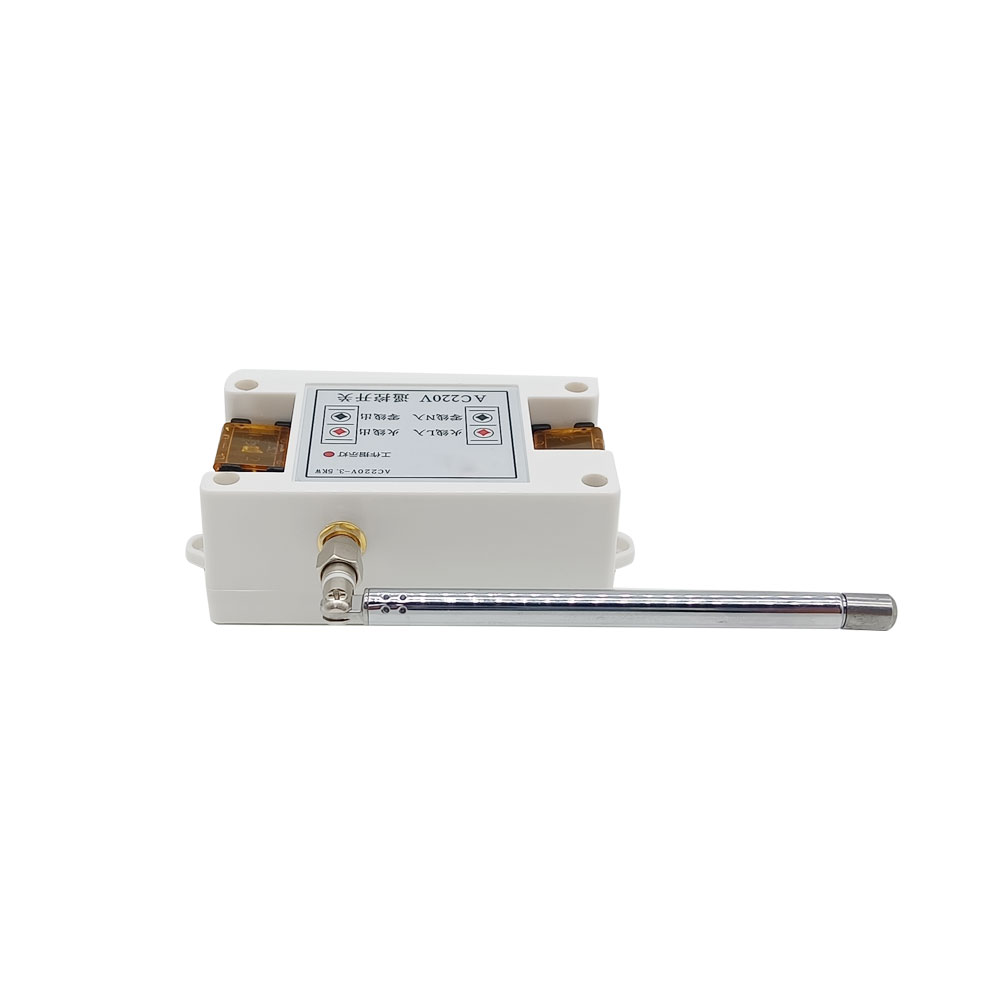

Wenn Sie einen größeren Arbeitsbereich wünschen, können Sie die Antenne am
Empfänger austauschen, einen RF-Repeater oder einen leistungsstarken Sender
verwenden, zum Beispiel der Sender CB-1/CB-2.
Verwendung:
Der Empfänger kann zur Steuerung von AC 85~240V (110V/120V/220V/240V)
Geräten verwendet werden.

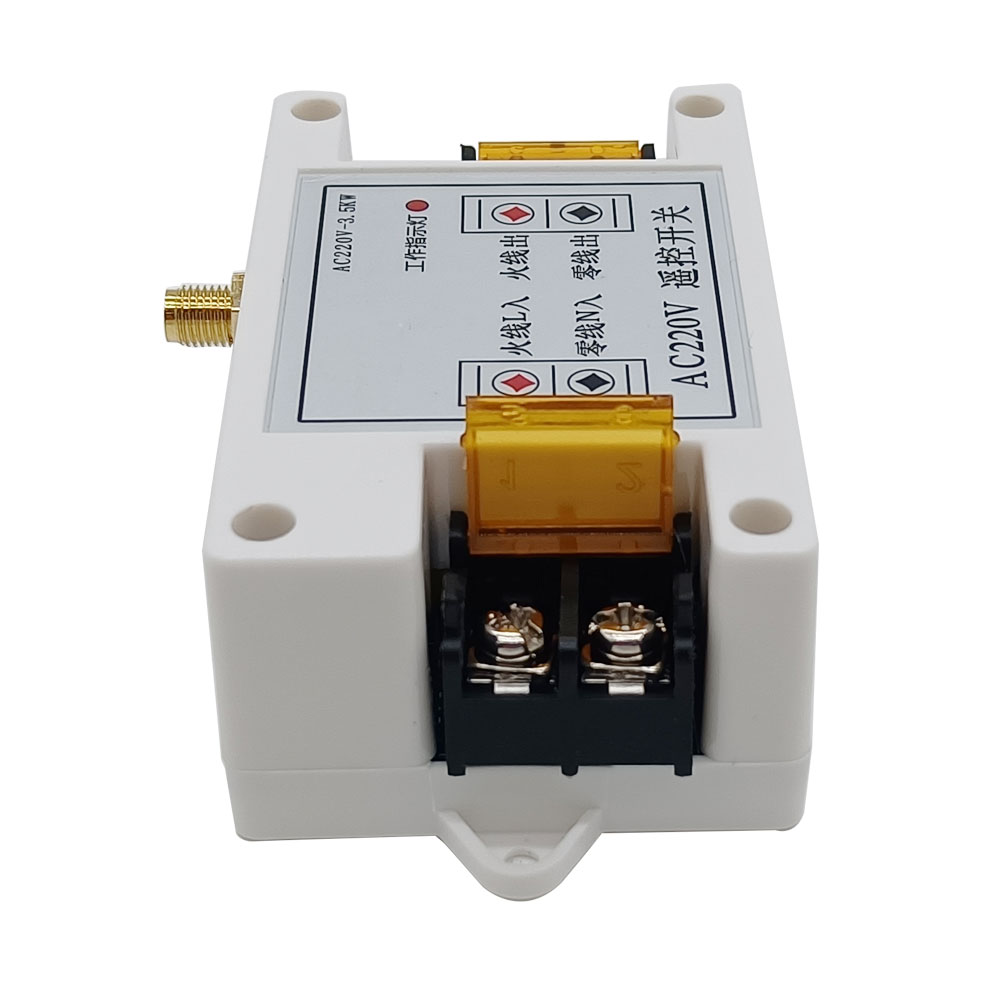

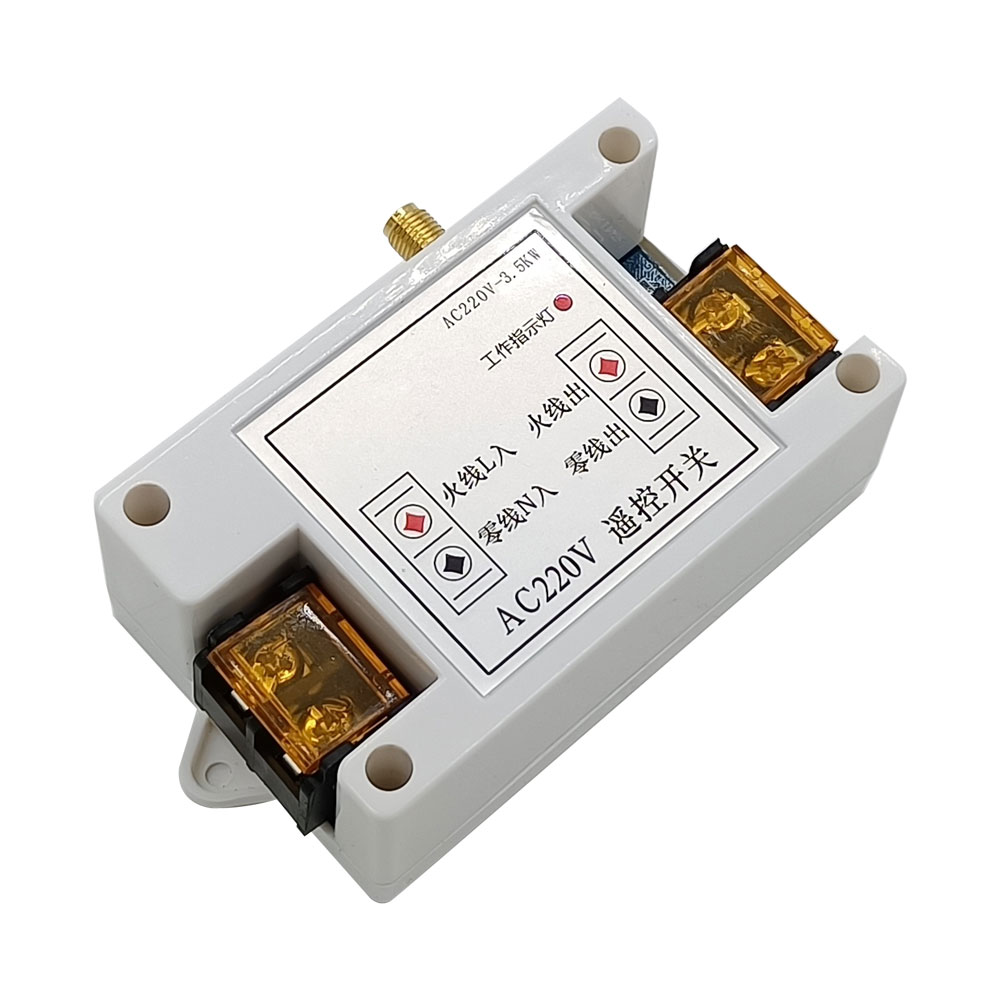

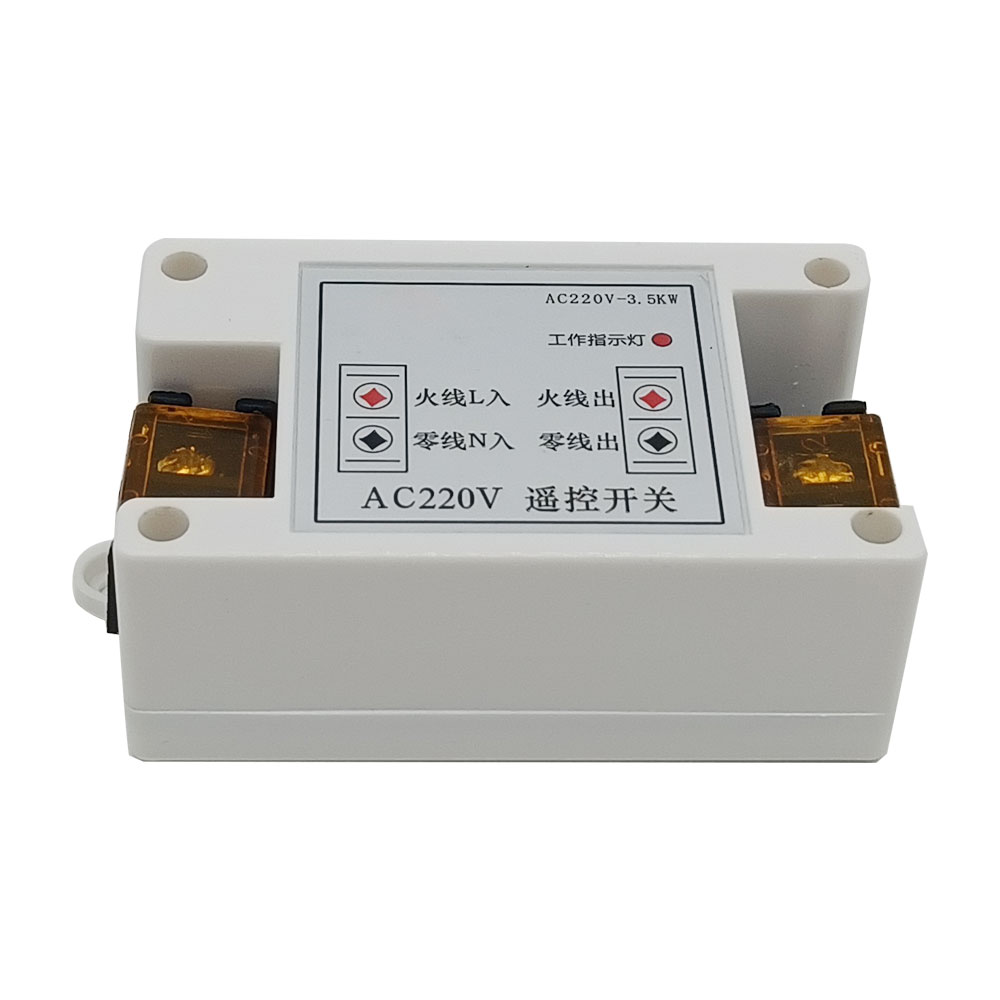

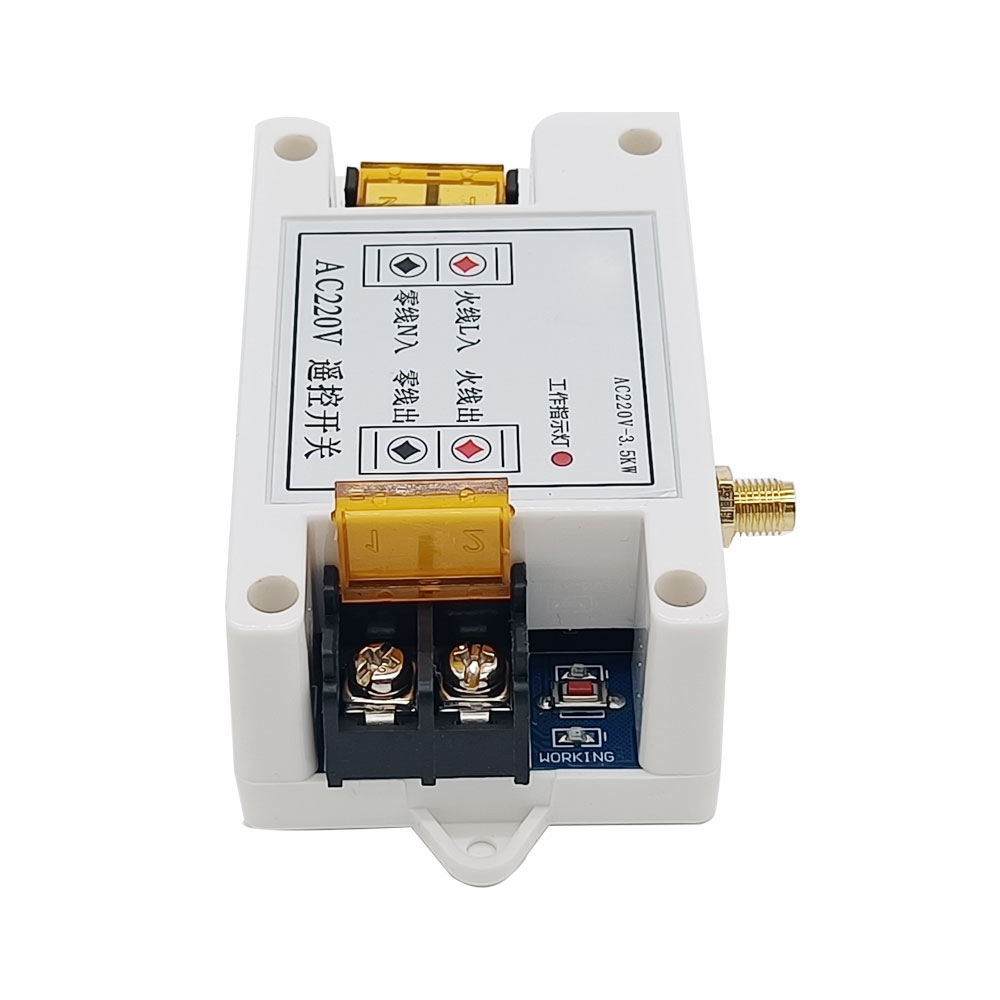

Verdrahtung:
Wenn Sie 230VAC Lampe steuern möchten, machen wie folgende:
1) Verbinden Sie das Phasenkabel der AC Stromversorgung an die Klemme L
des EINGANGS, und Verbinden Sie das Neutralleiter der AC Stromversorgung an
die Klemme N des EINGANGS.
2) Verbinden Sie das Phasenkabel der AC Lampe an die Klemme L des
AUSGANG, und Verbinden Sie das Neutralleiter der AC Lampe an die Klemme N
des AUSGANG.
Einstellen des verschiedenen Kontrolle Modis:
Wir haben den Empfänger als Verriegelung Modus eingestellt vor dem Verlassen
des Werks, Wenn Sie anderen Kontrolle Modus benutzen möchten, gehen Sie wie
folgt:
1) Einstellung der Modus Selbstsichernd: Drücken und halten Sie die
Lerntaste am Empfänger gedrückt, bis die Signal-LED 3 Mal blinkt, und lassen
Sie die Taste dann los.
Der Betrieb des Selbsthemmung modus mit dem Sender CQ-1:
Drücken Sie die Taste am Sender: Die Ausgangsklemmen des Empfängers ausgang
AC Stromversorgung, und die angeschlossene Lampe wird eingeschaltet.
Drücken Sie die Taste erneut: Die Ausgangsklemmen des Empfängers stoppen die
Ausgabe, und die angeschlossene Lampe wird ausgeschaltet.
2) Einstellung der Modus Momentan: Drücken und halten Sie die Lerntaste am
Empfänger gedrückt, bis die Signal-LED 2 Mal blinkt, und lassen Sie die
Taste dann los.
Der Betrieb des Momentan modus mit dem Sender CQ-1:
Drücken und halten Sie die Taste am Sender: Die Ausgangsklemmen des
Empfängers ausgang AC Stromversorgung, und die angeschlossene Lampe wird
eingeschaltet.
Lassen Sie die Taste los: Die Ausgangsklemmen des Empfängers stoppen die
Ausgabe, und die angeschlossene Lampe wird ausgeschaltet.
3) Einstellung der Modus Verriegelung: Drücken und halten Sie die Lerntaste
am Empfänger gedrückt, bis die Signal-LED 1 Mal blinkt, und lassen Sie die
Taste dann los.
Der Betrieb des Verriegelung modus mit dem Sender CQ-2:
Drücken Sie die Taste ON am Sender: Die Ausgangsklemmen des Empfängers
ausgang AC Stromversorgung, und die angeschlossene Lampe wird eingeschaltet.
Drücken Sie die Taste OFF am Sender: Die Ausgangsklemmen des Empfängers
stoppen die Ausgabe, und die angeschlossene Lampe wird ausgeschaltet.
4) Einstellung der Modus 10-Sekunden Zeitverzögerung: Drücken und halten Sie
die Lerntaste am Empfänger gedrückt, bis die Signal-LED 4 Mal blinkt, und
lassen Sie die Taste dann los.
Der Betrieb des Zeitverzögerung modus mit dem Sender CQ-1:
Drücken Sie die Taste am Sender: Die Ausgangsklemmen des Empfängers ausgang
AC Stromversorgung, und die angeschlossene Lampe wird eingeschaltet.
Nach 10 Sekunden: Die Ausgangsklemmen des Empfängers automatisch stoppen die
Ausgabe, und die angeschlossene Lampe wird ausgeschaltet.
Während der 10 Sekunden können Sie die Lerntaste für 1-2 Sekunden drücken,
um die AC-Stromversorgungsausgabe sofort zu stoppen, und die angeschlossene
Lampe auszuschalten. Beachten: Wenn Sie den Sender während der Verzögerungszeit mehrfach drücken,
wird die Verzögerungszeit ab der letzten Betätigung des Senders gezählt.
So koppeln Sie den Fernbedienung mit dem Empfänger:
Beachten: Wir haben den Sender mit dem Empfänger gekoppelt vor dem Verlassen
des Werks. Wenn Sie mehr Fernbedienungen koppeln möchten, gehen Sie wie
folgt.
1) Drücken Sie einmal die Lerntaste im Empfänger. Die Signal LED
im Empfänger leuchtet, dies bedeutet der Empfänger gibt den Lernstatus ein.
2) Koppeln Sie den CQ-1 Sender: Drücken Sie die Taste am Sender, wenn die
Signal LED einmal blinkt, dies bedeutet dass die Kopplung erfolgreich war.
Koppeln Sie den CQ-2 Sender: Drücken Sie die Taste ON am Sender, wenn die
Signal LED einmal blinkt, dies bedeutet dass die Kopplung mit Taste ON
erfolgreich war. Drücken Sie dann die Taste OFF am Sender, wenn die Signal
LED einmal blinkt, dies bedeutet dass die Kopplung mit Taste OFF erfolgreich
war.
3) Drücken Sie die Lerntaste im Empfänger erneut für 1-2 Sekunden. Die
Signal LED erlischt, dies bedeutet der Empfänger gibt den Lernstatus
verlässt.
4) Der Empfänger kann mehrere Fernbedienungen mit verschiedenen kodes lernen.
So löschen Sie alle Sender codes gespeichert im Empfänger:
Wir haben gekoppelt den Sender mit dem Empfänger, wenn Sie nicht möchten
dass der Empfänger mit dem Sender zu arbeiten, Sie können löschen alle
Sender codes gespeichert im Empfänger.
Bedienung: Drücken und halten Sie die Lerntaste im Empfänger für 18-19
Sekunden, bis die Signal-LED siebenmal blinkt und anschließend erlischt.
Lassen Sie dann die Lerntaste los, dies zeigt an, dass alle gespeicherten
Codes erfolgreich gelöscht wurden.

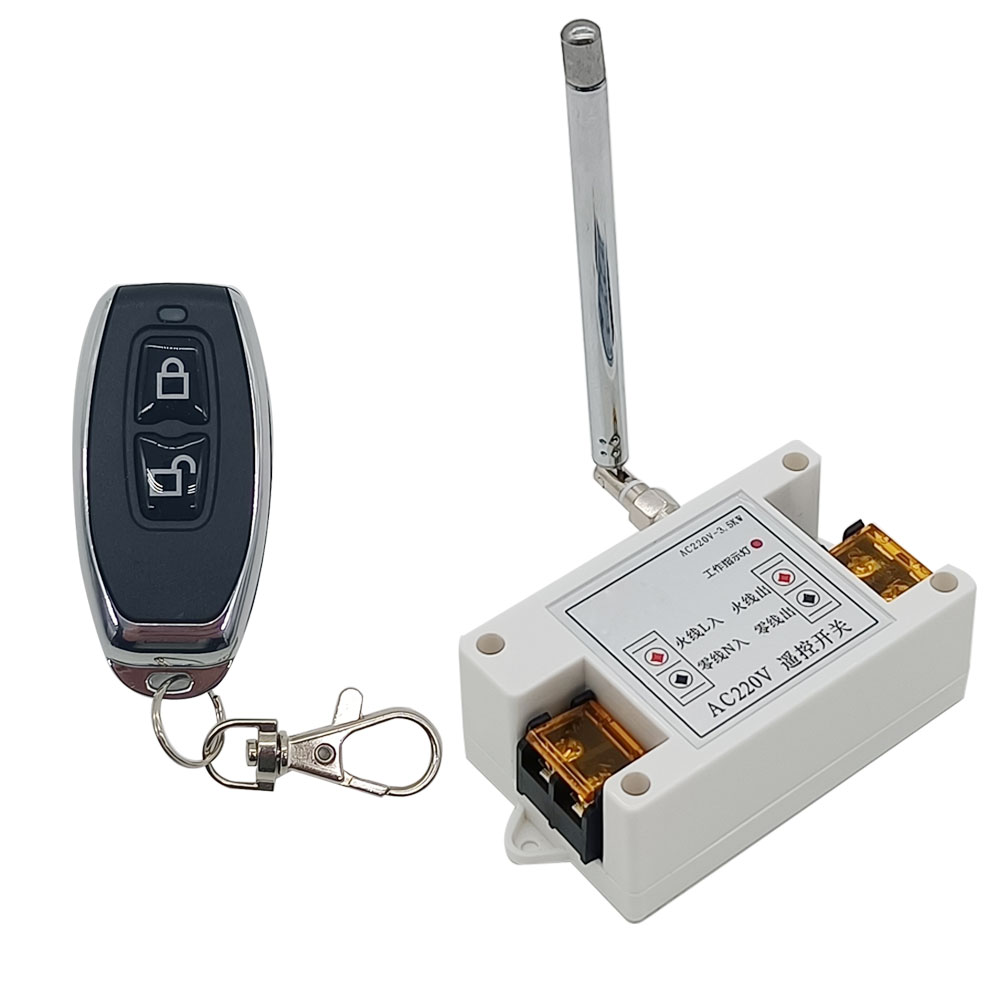

Lieferumfang:
1 x Empfänger: S1PXA-AC-ANT3
1 x Sender: CQ-1 / CQ-2
1 x Bedienungsanleitung
