Anwendung:
Dieser Empfänger ist ein elektrisches Gerät mit 1 Kanal DC Stromversorgung
Ausgang, es und der Sender bilden ein Empfänger Sender System. Dieses System
kann in allen Arten von Industrie automation, Landwirtschaft, Haus, Fabrik,
Haus, Bauernhof, Fahrzeug, Schiff, Offshore-Betrieb, Luftfahrzeug usw. Es
kann verschiedene DC Geräte an Land, zu Wasser und in der Luft fernsteuern,
wie Lichter, Sirenen, Schlösser, Motoren, Ventilatoren, Türen, Fenster,
Elektromagnetventile, Sicherheitsalarm und Geschäftsschilder. Die
Anwendungen sind endlos.
Dieser Empfänger verfügt über eine 10 Sekunden Verzögerungsfunktion. Wenn
das Gerät ausgelöst wird, hört es nach einer Verzögerung von 10 Sekunden
automatisch auf zu arbeiten.
Merkmal:
Drahtlose Steuerung, einfach zu installieren.
Zwei Betriebs spannungs versionen: DC 8~15V oder 15~26V optional.
DC Stromversorgung Ausgang: Es kann Gleichstrom Geräte mit einer Spannung im
Bereich von 8~15V oder 15~26V Gleichstrom steuern.
Hohe Leistung: Es kann bei maximalem Strom 30A arbeiten.
Mit 10 Sekunden Verzögerungsfunktion.
Der Sender / die Fernbedienung kann den Empfänger steuern von jedem Orten
innerhalb einer zuverlässigen Entfernung.
Das Funksignal des Senders kann durch Wände, Böden, Türen oder Fenster, aber
es wird einige Betriebsreichweite verlieren.
Der Empfänger hat den eingebauten Schutz vor Gegenstrom und übermäßigem
Strom.
Der Empfänger arbeitet nur mit dem ausgewählten Sender, der mit dem
Empfänger gekoppelt ist.
Ein oder einige Sender / Fernbedienungen können einen oder einige Empfänger
steuern gleichzeitig.
Es können zwei oder mehr Empfänger verwendet werden in der gleichen Gegend.

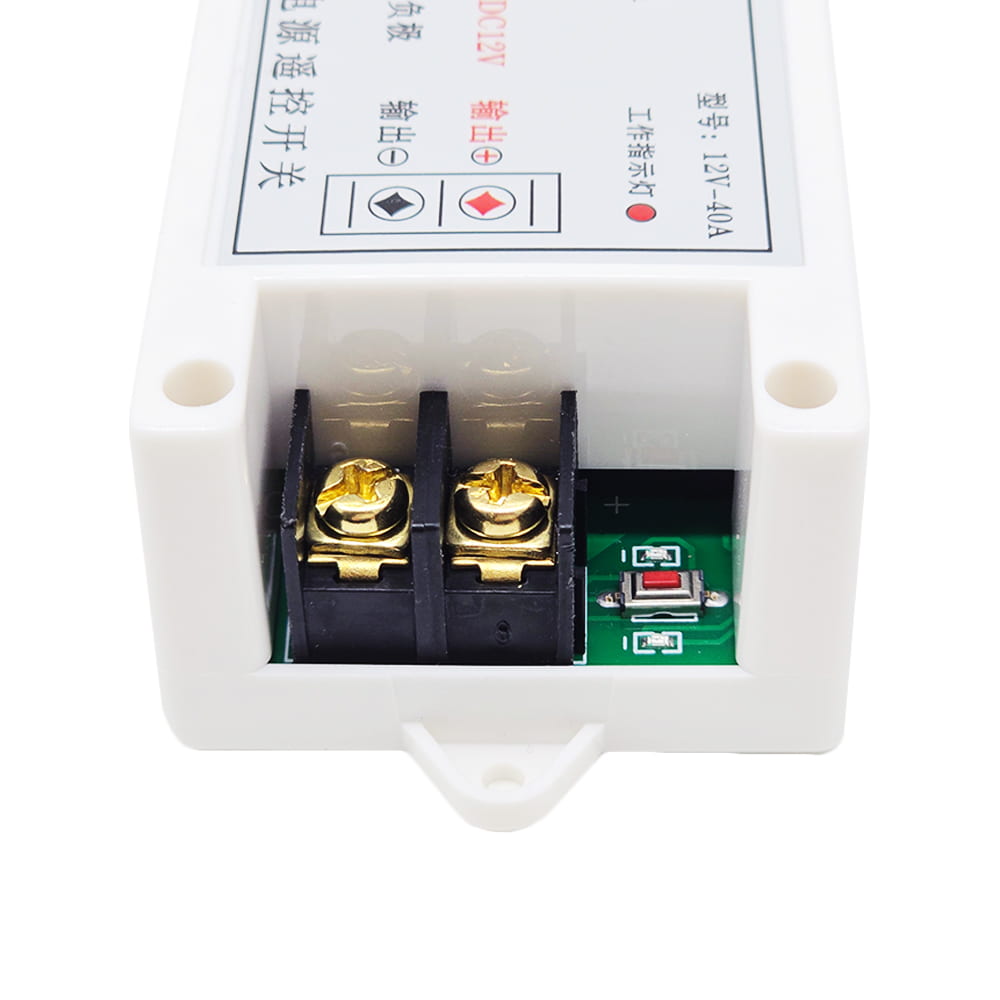

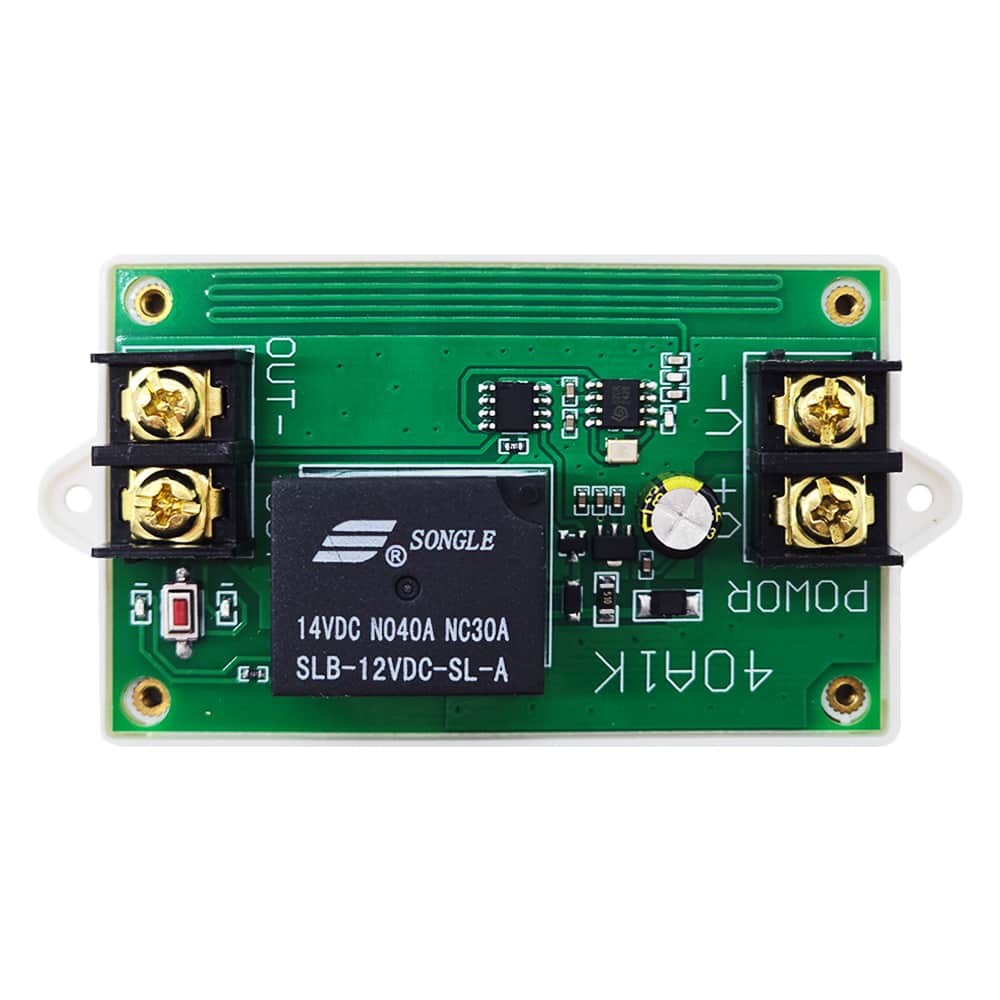

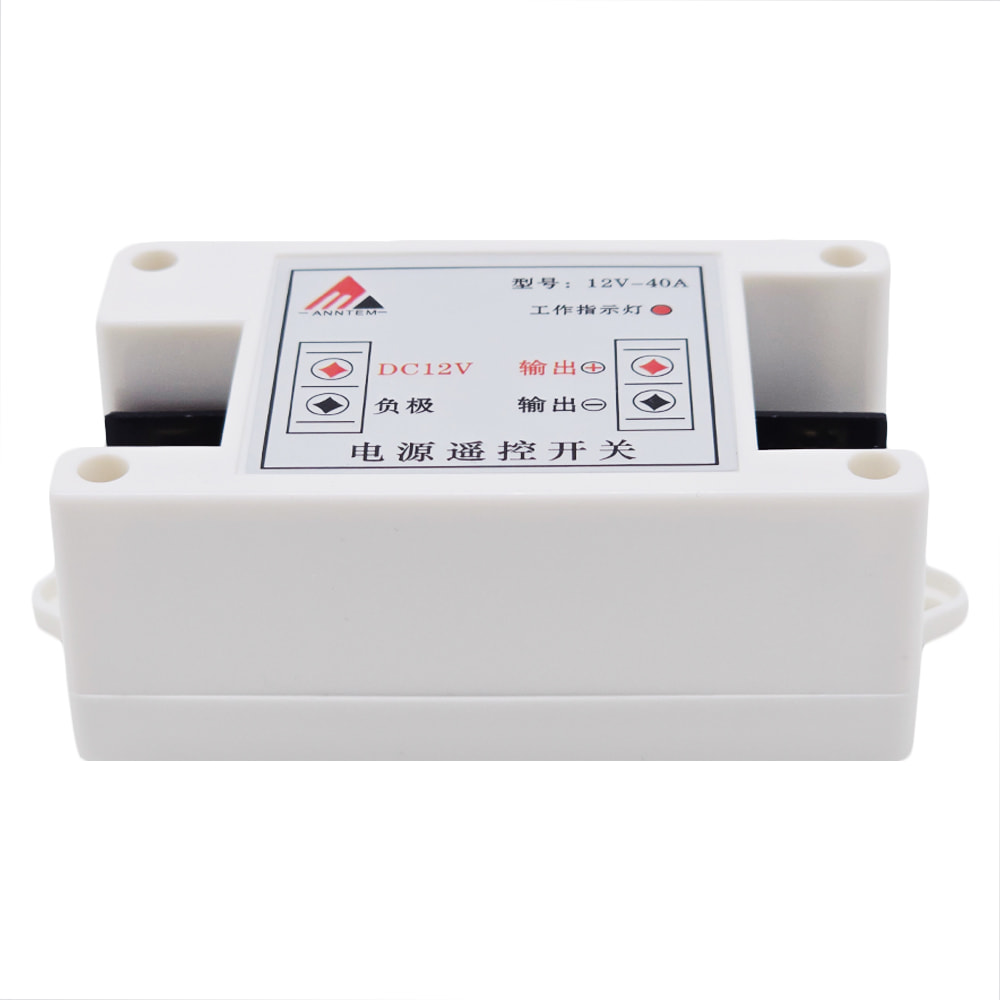

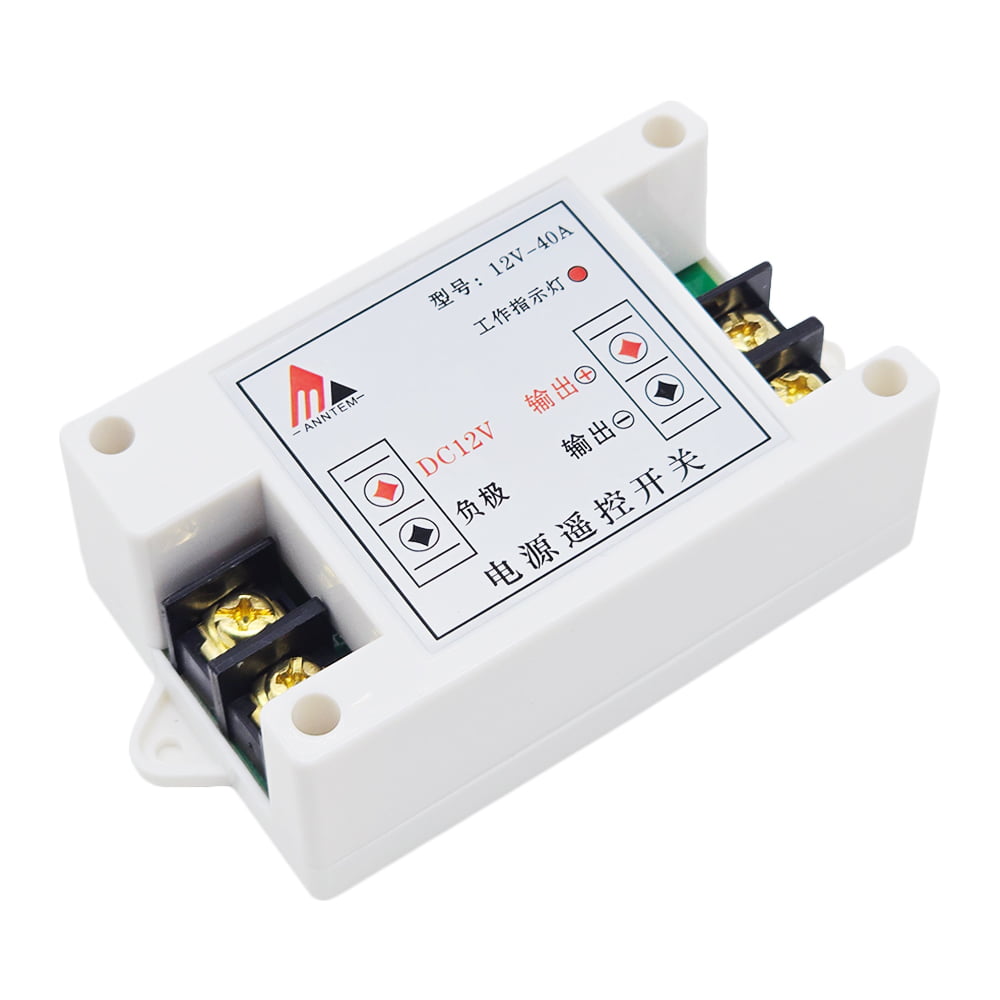

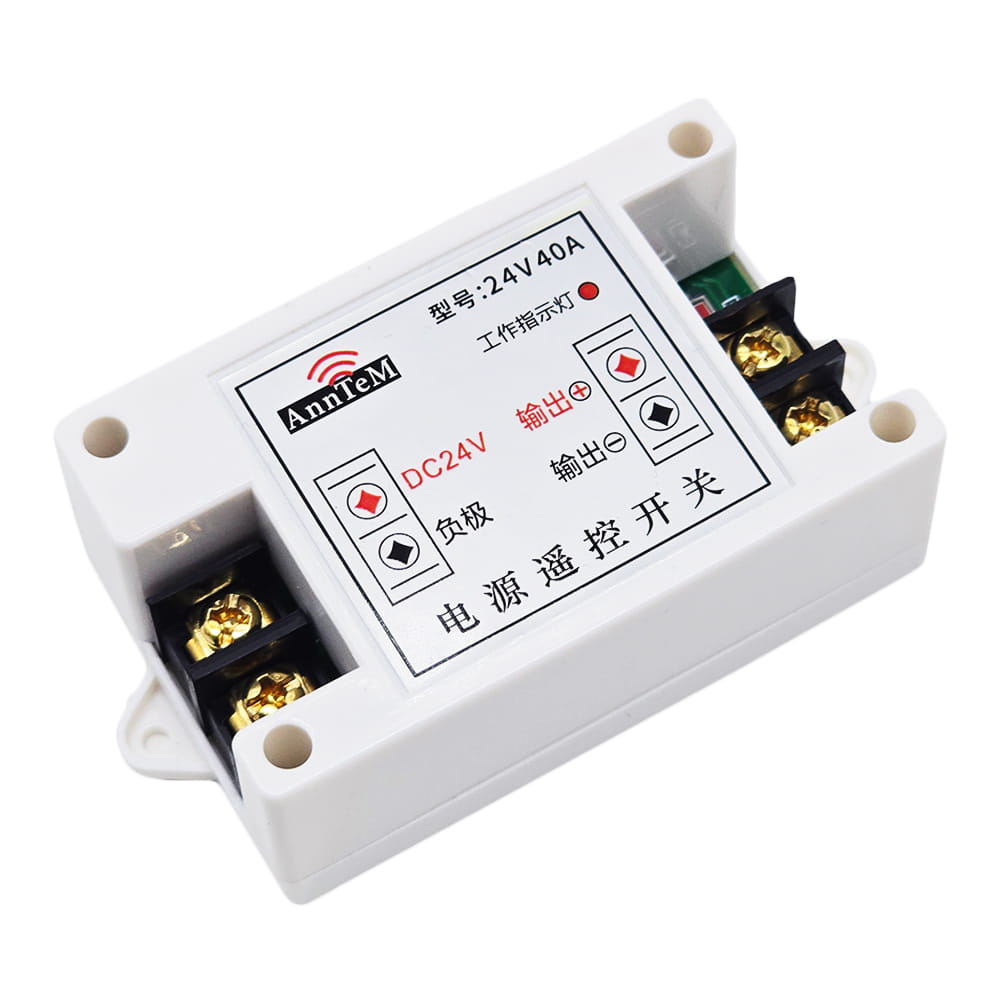

Empfänger Parameter:
Modell: S1PXA-DC12 / S1PXA-DC24
Betriebsspannung: DC 8~15V (Modell S1PXA-DC12) oder DC 15~26V (Modell
S1PXA-DC24) , die Betriebsspannung muss angegeben werden bei der Bestellung.
Ausgangsart: DC 8~15V (Modell S1PXA-DC12) oder DC 15~26V (Modell S1PXA-DC24)
wie eingangsspannung
Betriebsfrequenz: 433.92MHz
Kanal: 1 Kanal
Statische Strom: ≤6mA
Maximaler Laststrom des Relais: 30A / Kanal

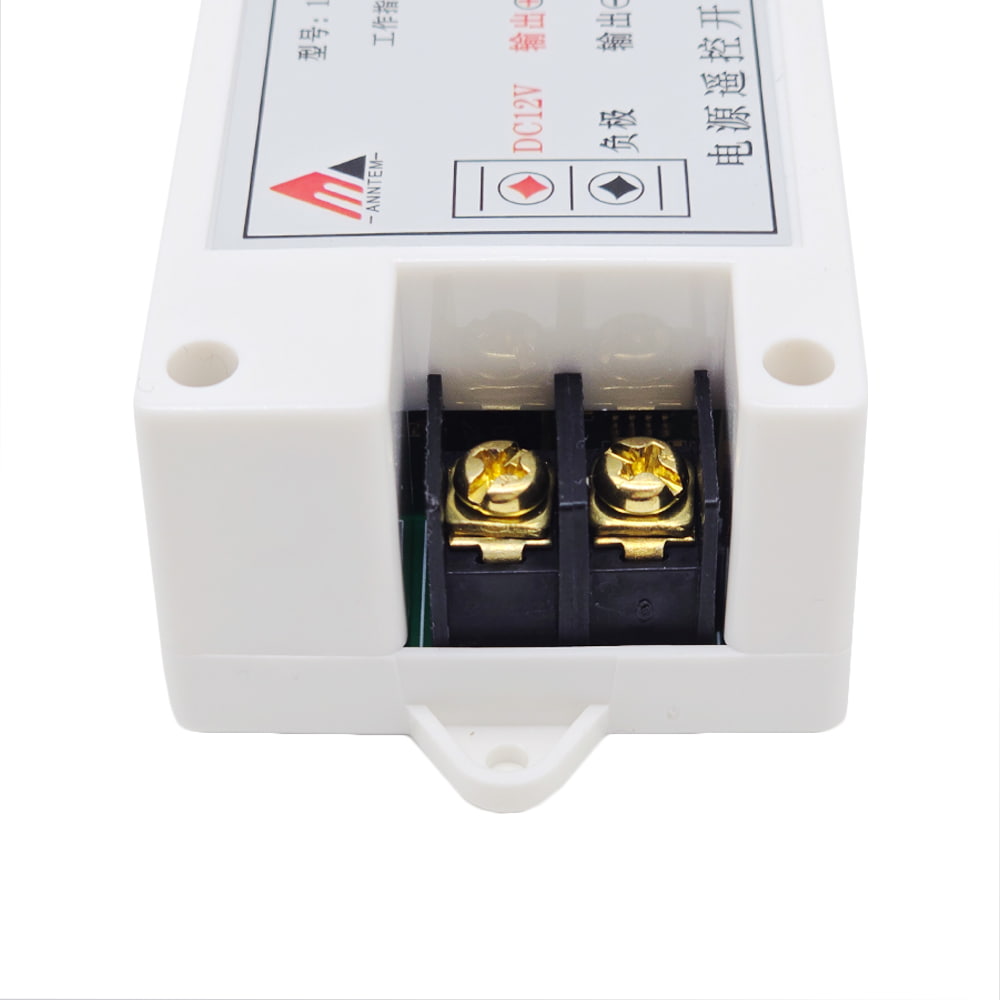

Drahtbereich für die Terminals: 22-12 AWG
4 Wählbare Modi: Selbstsichernd, Momentan, Verriegelung, Zeitverzögerung
Betriebstemperatur: -20 ° C to +70 ° C
Maße der PCB: 90 x 47 x 23 mm
Maße des Gehäuses: 96 x 50 x 33 mm

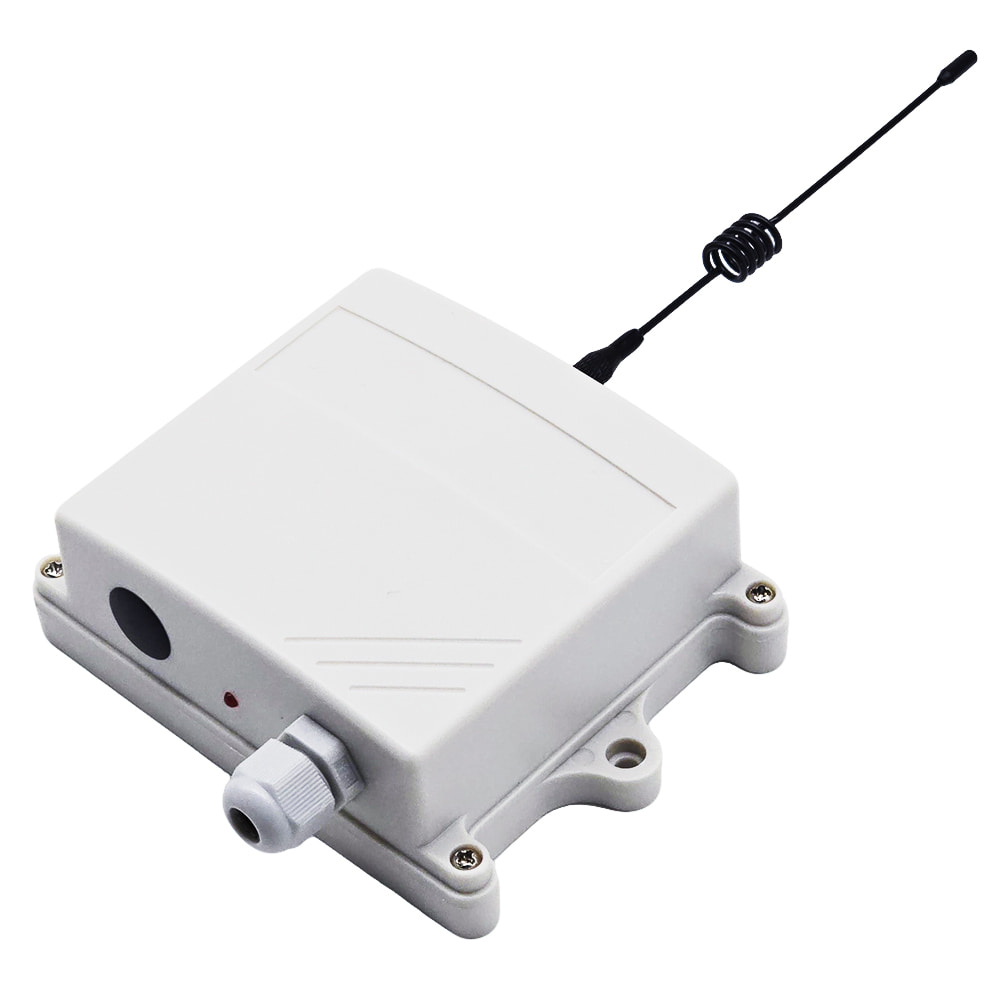

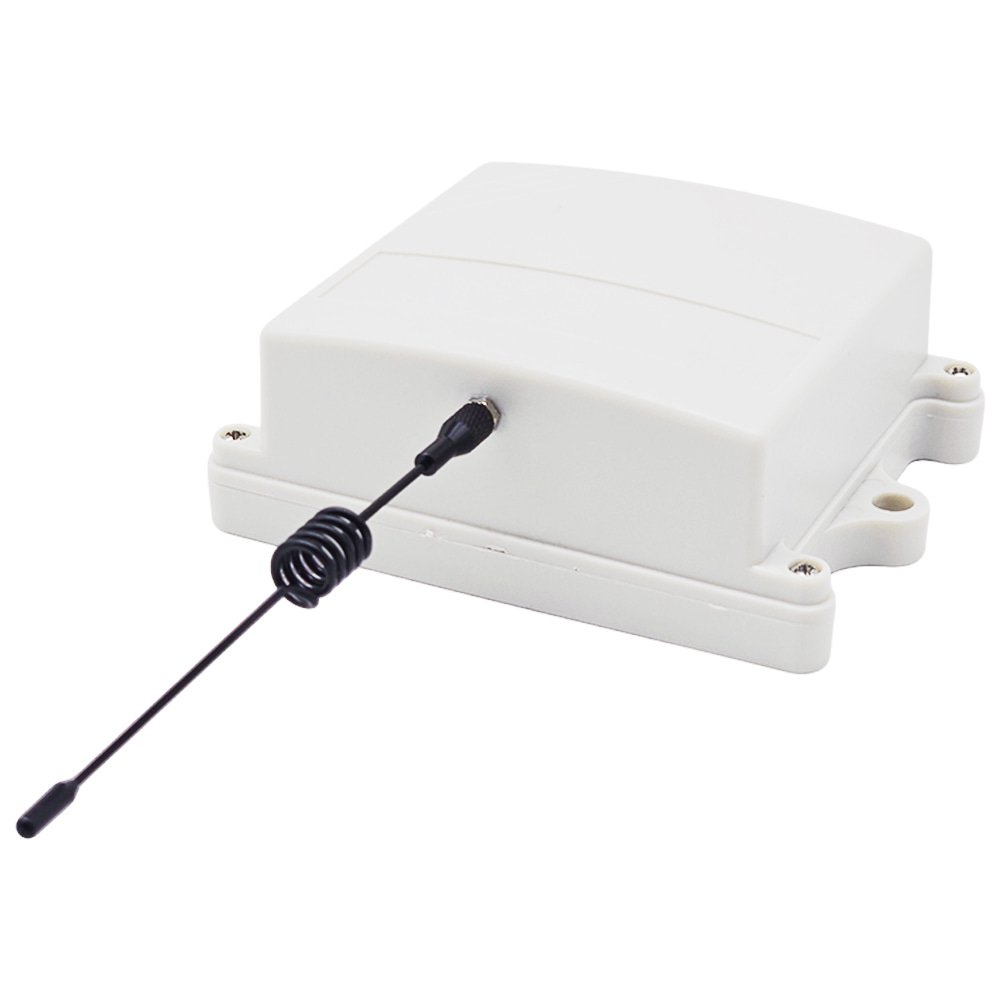

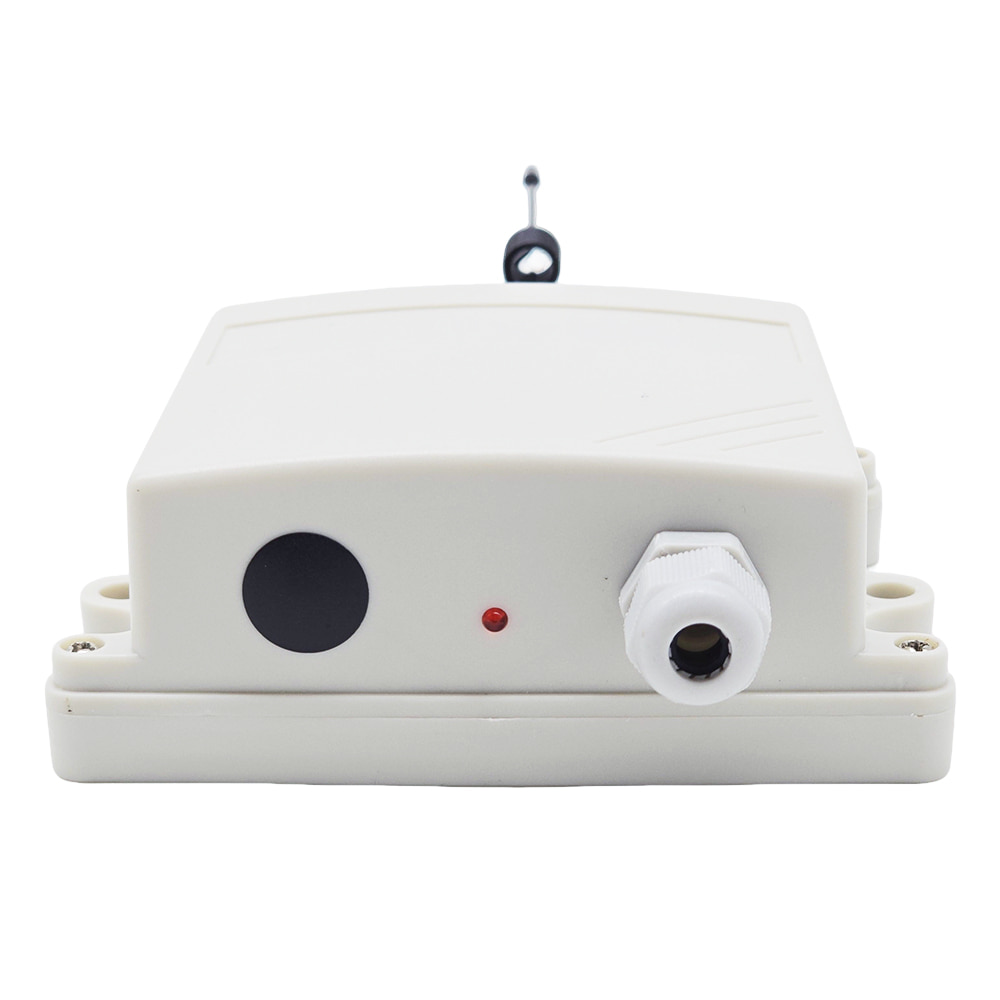

Parameter des Senders:
Modell: CK-DC
Ausgelöst durch 12~24V Gleichstrom ON OFF.
Mit 2 Eingangskabeln braucht man nicht zwischen Plus- und Minuspol zu
unterscheiden.
Keine Batterien sind für den Betrieb erforderlich.
Ausgelöst durch 12~24V Gleichspannungssignal.
Auslösung Methode: Wenn das Eingangskabel ein Gleichspannungssignal erhält.
Nach 1 Sekunde blinkt die Signal-LED am Sender schnell, und der Sender
sendet das Funksignal "ON". Nach Abschluss der Übertragung leuchtet die
Signal-LED dauerhaft. Wenn das Eingangskabel das Gleichspannungssignal
verliert. Nach 1 Sekunde blinkt die Signal-LED am Sender schnell, und der
Sender sendet das Funksignal "OFF". Nach Abschluss der Übertragung blinkt
die Signal-LED einmal und erlischt anschließend.
Signalübertragungszeit: 1 Sekunde
Betriebsfrequenz: 433.92MHz (315 MHz kundenspezifisch)
Enkodierung Chip: PT2262 / SC2262
Sendeentfernung: 500m / 1500ft (Theoretisch)
Maße der PCB: 73 x 73 x 19 mm
Maße des Gehäuse: 110 x 86 x 40 mm
Arbeitsprinzip:
Der Sender CK-DC ist eine spezielle Fernbedienung, die durch die Ein- und
Ausschaltbedingungen von 12~24V DC-Strom aktiviert wird. Es hat zwei
Eingangskabel zum Anschließen eines Gleichspannungs-Signals von einem Gerät,
wie Steckdose, Warnhost, Detektor, Sensor, speicherprogrammierbaren
Steuerung, Gleichstrom Sirene, Gleichstrom Leuchte oder anderen Gleichstrom
Geräten.
Wenn an seine Eingangskabel eine Gleichspannung angelegt wird, sendet er ein
Funksignal "ON". Wenn er aufhört, Gleichspannung zu empfangen, sendet er ein
Funksignal "OFF".
Dieser Sender kann mit verschiedenen Arten von Empfängern kombiniert werden,
um ein drahtloses Steuersystem zu bilden, das verwendet wird, um ein anderes
Gerät drahtlos über ein DC-Spannungssignal oder ein DC-Ausgangssignal von
einem Gerät zu steuern.
Verwendung und Bedienung:
Wenn Sie das Gerät A über ein 12~24V Gleichspannungssignal des Geräts B
steuern möchten, machen wie folgende:
1. Schließen Sie Gerät A an die Ausgangsklemme des Empfängers an.
2. Schließen Sie die DC-Ausgangsklemme von Gerät B an die Eingangsklemme des
Senders an.
3. Wenn Gerät B ein Gleichspannungssignal an den Sender sendet, sendet der
Sender ein Funksignal "ON". Wenn der Empfänger dieses Funksignal empfängt,
aktiviert er sein Relais, um das Gerät A einzuschalten.
4. Wenn Gerät B kein Gleichspannungssignal mehr an den Sender sendet, sendet
der Sender ein Funksignal "OFF". Wenn der Empfänger dieses Funksignal
empfängt, deaktiviert er sein Relais, um das Gerät A auszuschalten.

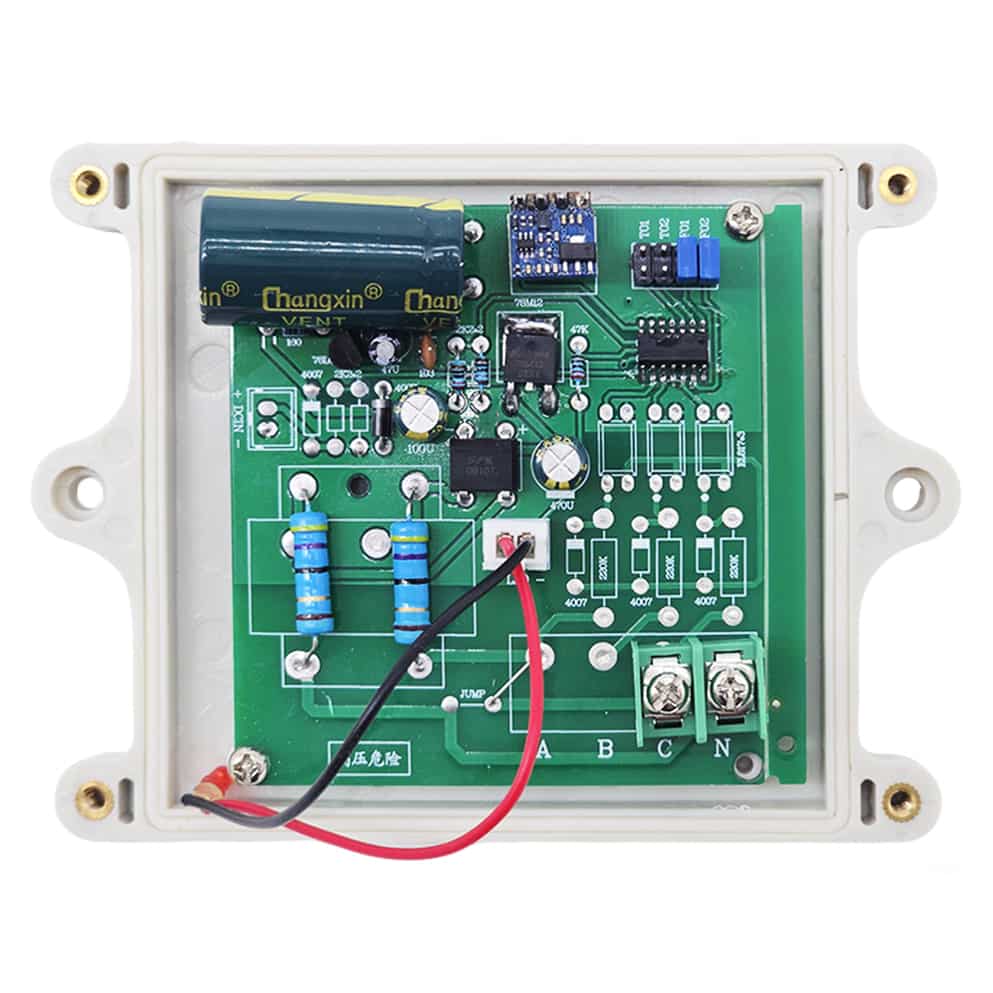

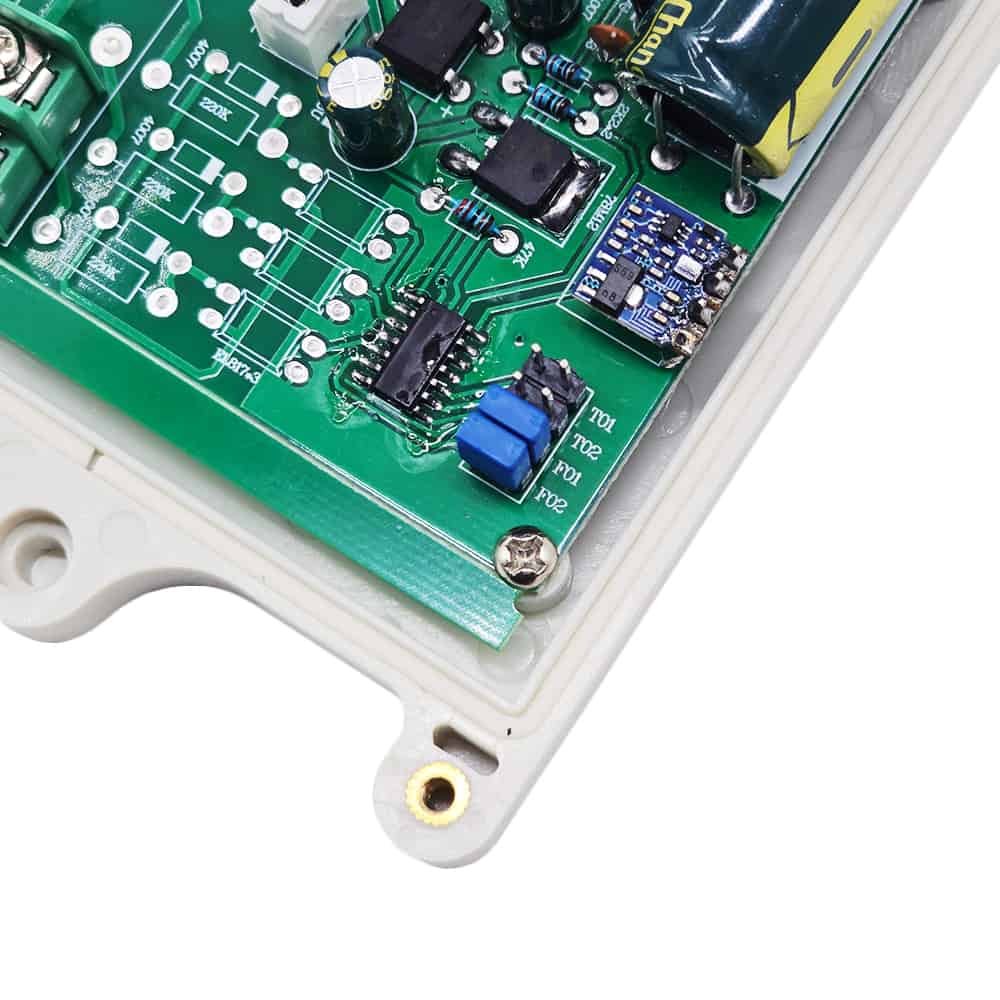

So stellen Sie den Oszillatorwiderstand des Senders ein:
Zwei Pins von F02 mit einer Jumper Brücke kurzschließen, der
Oszillatorwiderstand wird auf 1,5 MΩ eingestellt.
Zwei Pins von F01 und F02 nicht kurzschließen, der Oszillatorwiderstand wird
auf 2,2 MΩ eingestellt.
Zwei Pins von F01 mit einer Jumper Brücke kurzschließen, der
Oszillatorwiderstand wird auf 3,3 MΩ eingestellt.
Zwei Pins von F01 und F02 jeweils mit Jumper Brücken kurzschließen, der
Oszillatorwiderstand wird auf 4,7 MΩ eingestellt.

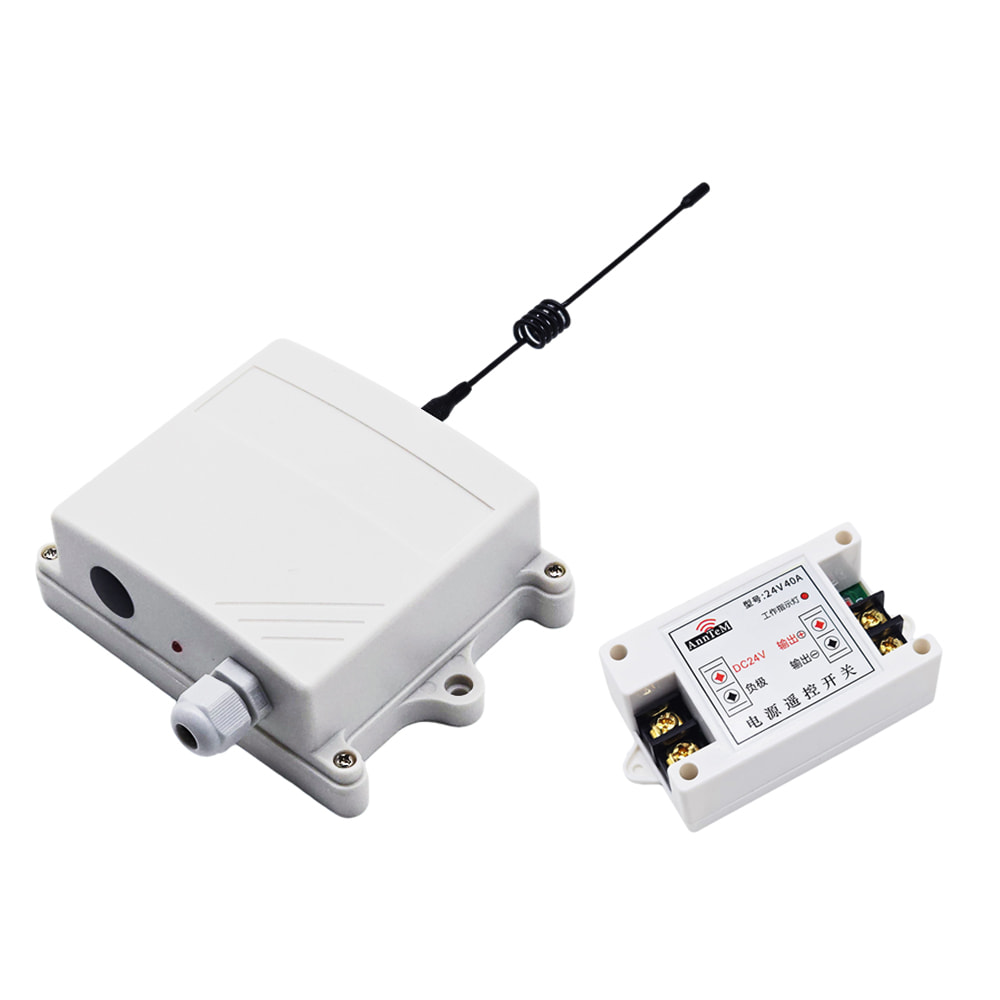

Lieferumfang:
1 x Empfänger: S1PXA-DC12 / S1PXA-DC24
1 x Sender: CK-DC
1 x Bedienungsanleitung
