Anwendung:
Dieses Modul wird normalerweise verwendet, um die Vorwärts- und
Rückwärtsdrehung eines AC- oder DC-Motors automatisch zu steuern, und es
kann auch verwendet werden, um das Ausfahren und Einfahren eines
elektrischen Linearantriebs automatisch zu steuern.

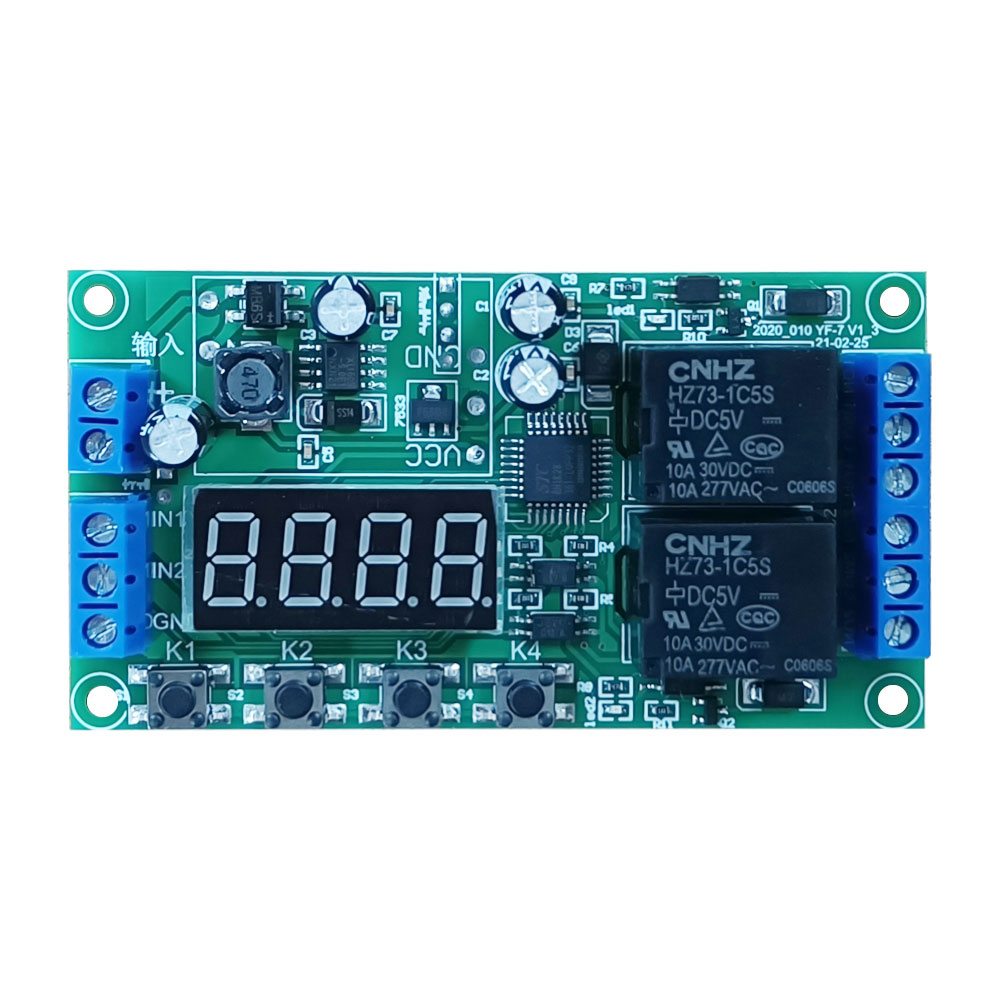

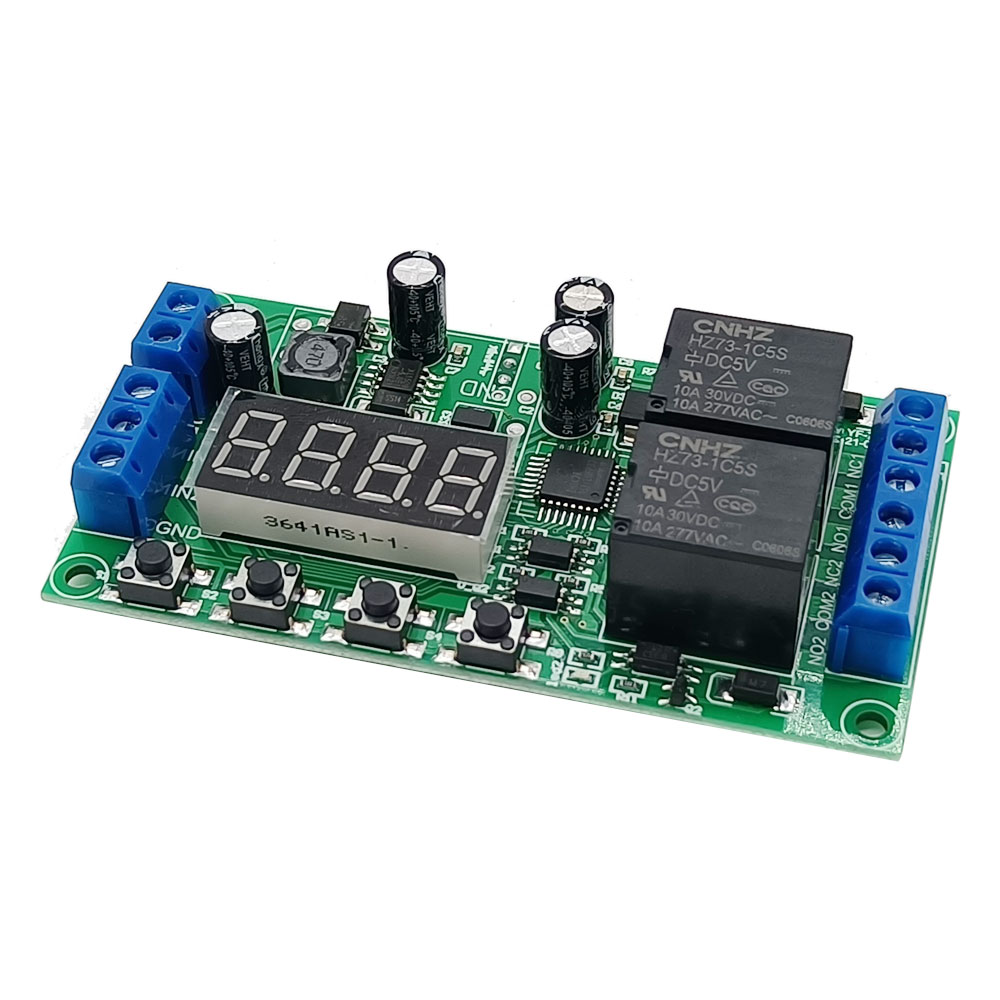

Das Modul verfügt über zwei Trockenkontakt-Relaisausgänge. Wenn das Modul
eingeschaltet wird, ist Relais 1 ist aktivier, und nach einer Wartezeit von
A Sekunden wird Relais 1 ist deaktiviert. Nach dem Warten von B Sekunden
wird Relais 2 ist aktivier, und nach dem Warten von C Sekunden wird Relais 2
ist deaktiviert. Dann wird nach einer Wartezeit von D Sekunden Relais 1
wieder ist aktivier. Auf diese Weise werden zwei Relais abwechselnd
verbunden oder getrennt, und das Modul wiederholt den Zyklus, bis der Strom
abgeschaltet wird.
Alle 4 Verzögerungszeiten sind individuell einstellbar.
Spezifikation:
Modell: 0040001
Betriebsspannungsbereich: DC 7~30V
Statischer Strom: ≤6mA
Arbeitsstrom: 40mA
Ausgang: Zwei Relaisausgänge (normalerweise offen und normalerweise
geschlossen)
Arbeitsspannungsbereich des Relais: AC 110~240V oder DC 0~28V
Maximaler Laststrom: 5A
4 einstellbare Verzögerungszeiten: 0,01 Sekunden ~ 999 Minuten
Größe: 87 x 47 x 20 mm
Betriebstemperatur: -20°C bis +70°C
Verdrahtung:
Verbinden Sie den Pluspol der DC-Stromversorgung mit dem Anschluss “+” des
Eingangs und den Minuspol der DC-Stromversorgung mit dem Anschluss “-” des
Eingangs.

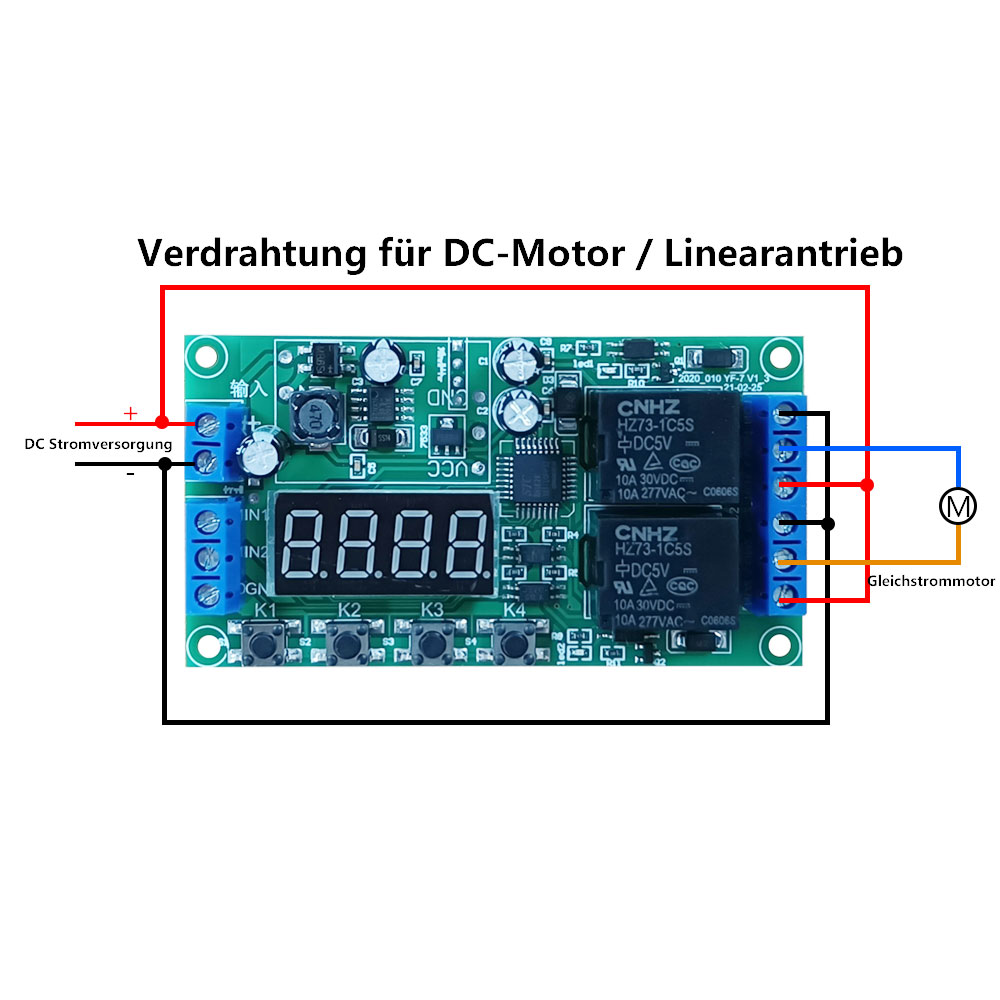

Wenn Sie einen Gleichstrommotor oder Linearantrieb steuern möchten, gehen
Sie wie folgt vor:
Verbinden Sie zwei Klemmen “NO” mit dem Pluspol der Gleichstromversorgung,
verbinden Sie zwei Klemmen “NC” mit dem Minuspol der Gleichstromversorgung
und verbinden Sie zwei Klemmen “COM” mit zwei Drähten des Gleichstrommotors
oder Linearantriebs. Sie können diese beiden Drähte vertauschen, um die
Bewegungsrichtung zu ändern.

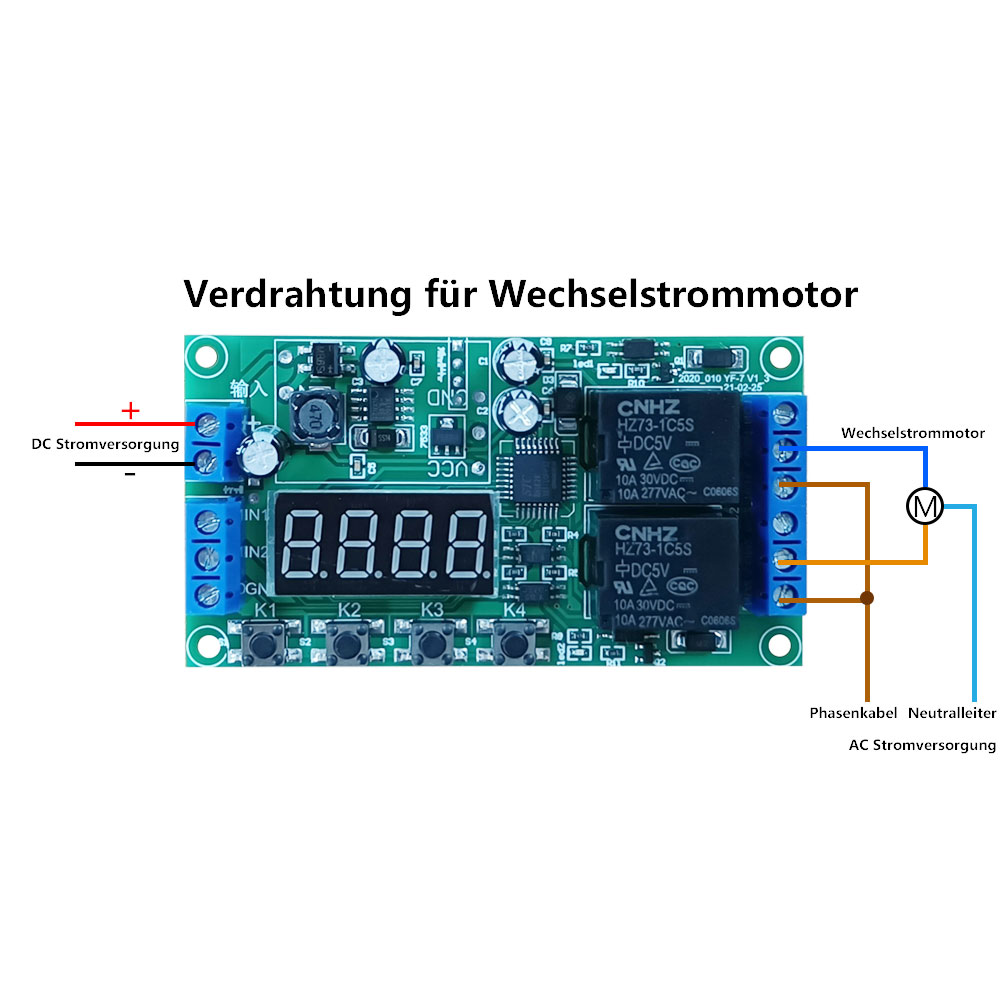

Wenn Sie einen Wechselstrommotor steuern möchten, gehen Sie wie folgt vor:
Verbinden Sie zwei Klemmen “NO” mit dem stromführenden Kabel der
Wechselstromversorgung, verbinden Sie zwei Klemmen “COM” mit dem UP-Kabel
und dem DOWN-Kabel des Wechselstrommotors und verbinden Sie das COMMON-Kabel
des Wechselstrommotors mit dem Neutralleiter der Wechselstromversorgung. Sie
können die UP- und DOWN-Kabel austauschen, um die Drehrichtung des Motors zu
ändern.
Produktfunktion und 4 Verzögerungszeiten einstellen:
1) Halten Sie die Taste K1 2 Sekunden lang gedrückt, der Bildschirm zeigt
P-11 oder andere Zahlen an. Drücken Sie die Taste K2, um die erste Ziffer
auf 4 zu ändern. Drücken Sie die Taste K3, um die zweite Ziffer auf 8 zu
ändern. Derzeit zeigt der Bildschirm P-48 an.
2) Drücken Sie die Taste K1, der Bildschirm zeigt A000 oder andere Zahlen
an, und drücken Sie dann die Taste K2 oder K3, um diese Verzögerungszeit A
einzustellen. Wenn beispielsweise der Bildschirm A006 anzeigt, bedeutet
dies, dass die Verzögerungszeit 6 Sekunden beträgt. Wenn der Bildschirm A999
anzeigt, bedeutet dies, dass die Verzögerungszeit 999 Sekunden beträgt. Wenn
der Bildschirm A000 anzeigt, bedeutet dies, dass die Verzögerungszeit 0
Sekunden beträgt.
Hinweis: Beim Einstellen der Verzögerungszeit können Sie durch
Drücken der Taste K4 die Zeiteinheit dieser Verzögerungszeit über die
Position des Dezimalpunkts einstellen, z. B. “A006.” bedeutet 6 Minuten;
“A999.” bedeutet 999 Minuten; “A0.06” bedeutet 0,06 Sekunden; “A00.6”
bedeutet 0,6 Sekunden; “A006” bedeutet 6 Sekunden.
3) Drücken Sie die Taste K1, der Bildschirm zeigt b000 oder andere Zahlen
an, und drücken Sie dann die Taste K2 oder K3, um diese Verzögerungszeit B
einzustellen. Wenn beispielsweise der Bildschirm b006 anzeigt, bedeutet
dies, dass die Verzögerungszeit 6 Sekunden beträgt.
4) Drücken Sie die Taste K1, der Bildschirm zeigt C000 oder andere Zahlen
an, und drücken Sie dann die Taste K2 oder K3, um diese Verzögerungszeit C
einzustellen. Wenn beispielsweise der Bildschirm C006 anzeigt, bedeutet
dies, dass die Verzögerungszeit 6 Sekunden beträgt.
5) Drücken Sie die Taste K1, der Bildschirm zeigt d000 oder andere Zahlen
an, drücken Sie dann die Taste K2 oder K3, um diese Verzögerungszeit D
einzustellen. Wenn zum Beispiel der Bildschirm d006 anzeigt, bedeutet dies,
dass die Verzögerungszeit 6 Sekunden beträgt.
6) Drücken Sie die Taste K1, der Bildschirm zeigt ---- an, das bedeutet,
dass alle Einstellungen abgeschlossen sind. Nach der Einstellung können Sie
die Taste K4 drücken, um das Display ein- oder auszuschalten.
Automatischer Zyklusarbeitsprozess:
Nachdem die Einstellung abgeschlossen ist, müssen Sie zuerst die
Stromversorgung des Moduls ausschalten.
Wenn das Modul wieder eingeschaltet wird, ist Relais 1 verbunden, der Motor
dreht in positive Richtung oder der Linearantrieb fährt nach außen. Nach
einer Wartezeit von A Sekunden wird Relais 1 getrennt, Motor oder
Linearantrieb stoppt. Nach einer Wartezeit von B Sekunden wird Relais 2
angeschlossen, der Motor dreht in umgekehrter Richtung oder der
Linearantrieb fährt nach innen ein. Nach dem Warten von C Sekunden wird
Relais 2 getrennt, Motor oder Linearantrieb stoppt. Nach dem Warten von D
Sekunden wird Relais 1 wieder verbunden. Auf diese Weise werden zwei Relais
abwechselnd verbunden oder getrennt, und das Modul wiederholt den Zyklus,
bis der Strom abgeschaltet wird.
