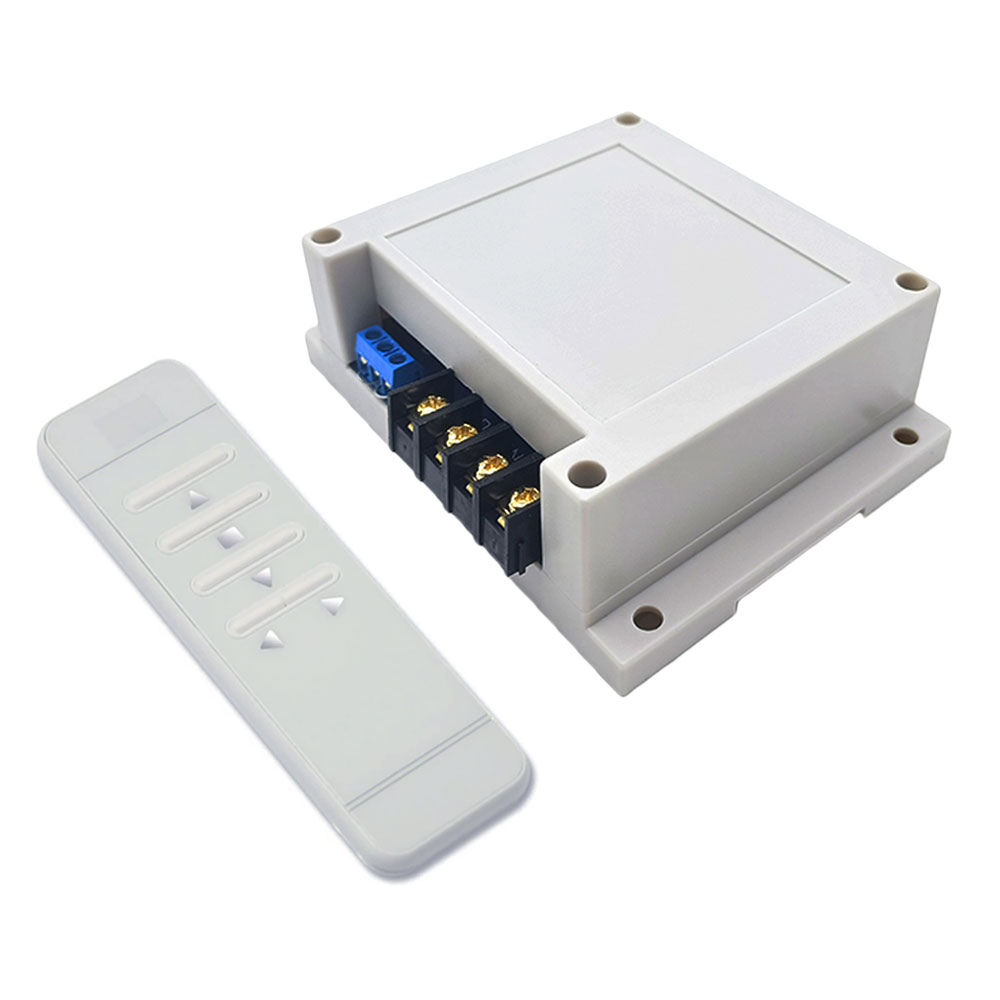

Anwendung:
Dieser Empfänger ist eine drahtlose Steuerung für einen Gleichstrommotor
oder einen Linearantrieb. Er und die Fernbedienung bilden ein drahtloses
Senderempfängersystem. Wenn Sie einen Gleichstrommotor an diesen Empfänger
anschließen, können Sie den Motor mit der Fernbedienung in positiver oder
umgekehrter Richtung drehen. Wenn Sie einen DC Linearantrieb an diesen
Empfänger anschließen, können Sie den Linearantrieb mit der Fernbedienung
zum Ein oder Ausfahren betätigen. Sie können zwei Endschalter an den
Empfänger anschließen und damit den Motor oder den Linearantrieb stoppen.
Sie können auch einen manuellen Schalter an den Empfänger anschließen und
damit den Motor oder den Linearantrieb steuern.
Dieser Empfänger kann mit einer 99-Kanal-Fernbedienung CM-99 verwendet
werden, um die Funktion Ein-Steuerung-Mehrfach zu realisieren. Die Benutzer
können bis zu 99 Empfänger mit dieser Fernbedienung koppeln und mit dieser
Fernbedienung 99 Empfänger einzeln oder mehrere Empfänger gleichzeitig
steuern.

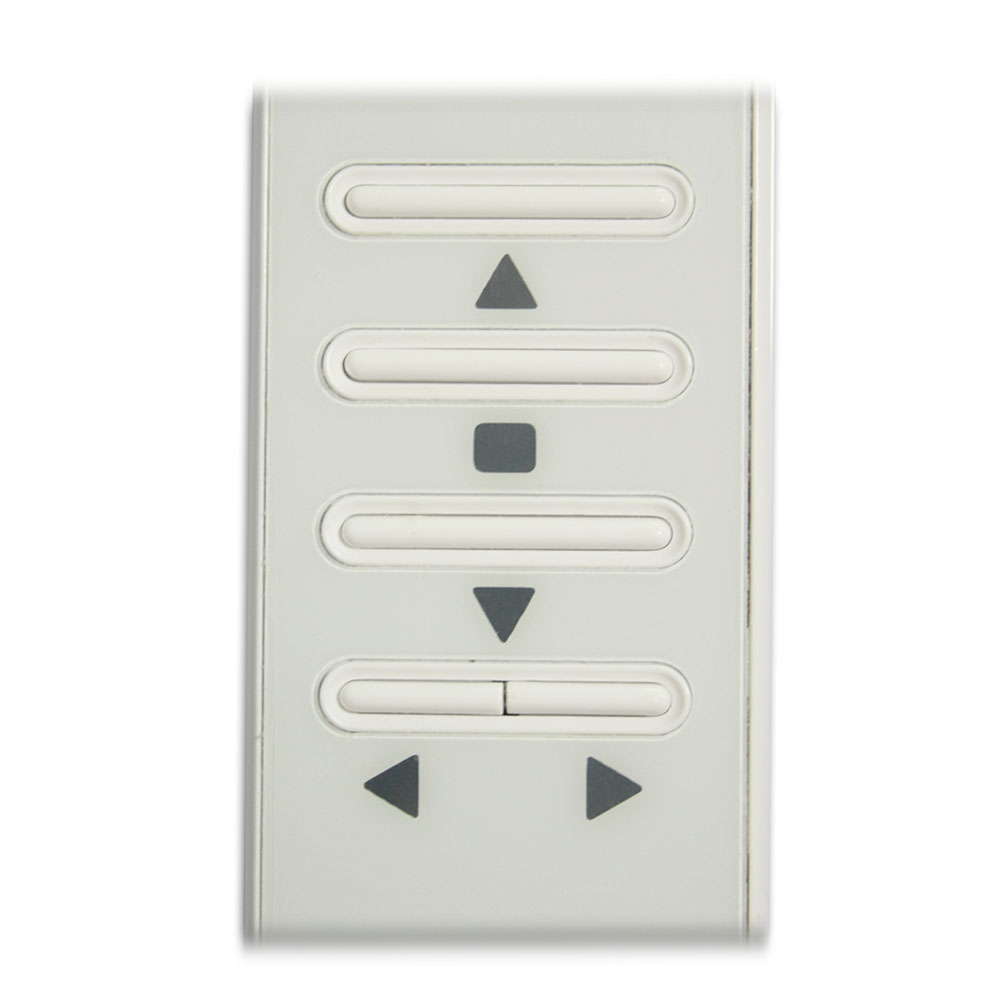

Die Fernbedienung CM-99 hat 5 Tasten, die Tasten ◄ oder ► dienen zur Auswahl
des Kanals und die Tasten ▲, ▼ und ■ dienen zur Steuerung des DC Motors oder
des Linearantriebs.
Merkmal:
Drahtlose Steuerung, einfach zu installieren.
Geeignet für Gleichstrommotor oder Linearantrieb.
Zwei Betriebs spannungs versionen: DC 12V oder 24V optional.
Sie können den Motor so betreiben dass er sich in positiver oder umgekehrter
Richtung dreht über die Fernbedienung.
Sie können den Linearantrieb zum Ein oder Ausfahren betätigen über die
Fernbedienung.
Mit Grenzwert Steuerklemmen: Sie können Sensoren, Endschalter oder externe
Geräte anschließen, um den Motor oder den Linearantrieb zu stoppen.
Mit Verdrahtete Steuerklemmen: Sie können manuelle Schalter anschließen, um
den Motor oder den Linearantrieb zu steuern.
Sie können den Sender / die Fernbedienung verwenden um den Empfänger von
jedem Ort innerhalb eines zuverlässigen Arbeitsabstands aus zu steuern.
Das Funksignal des Senders kann durch Wände, Böden, Türen oder Fenster, aber
es wird einige Betriebsreichweite verlieren.

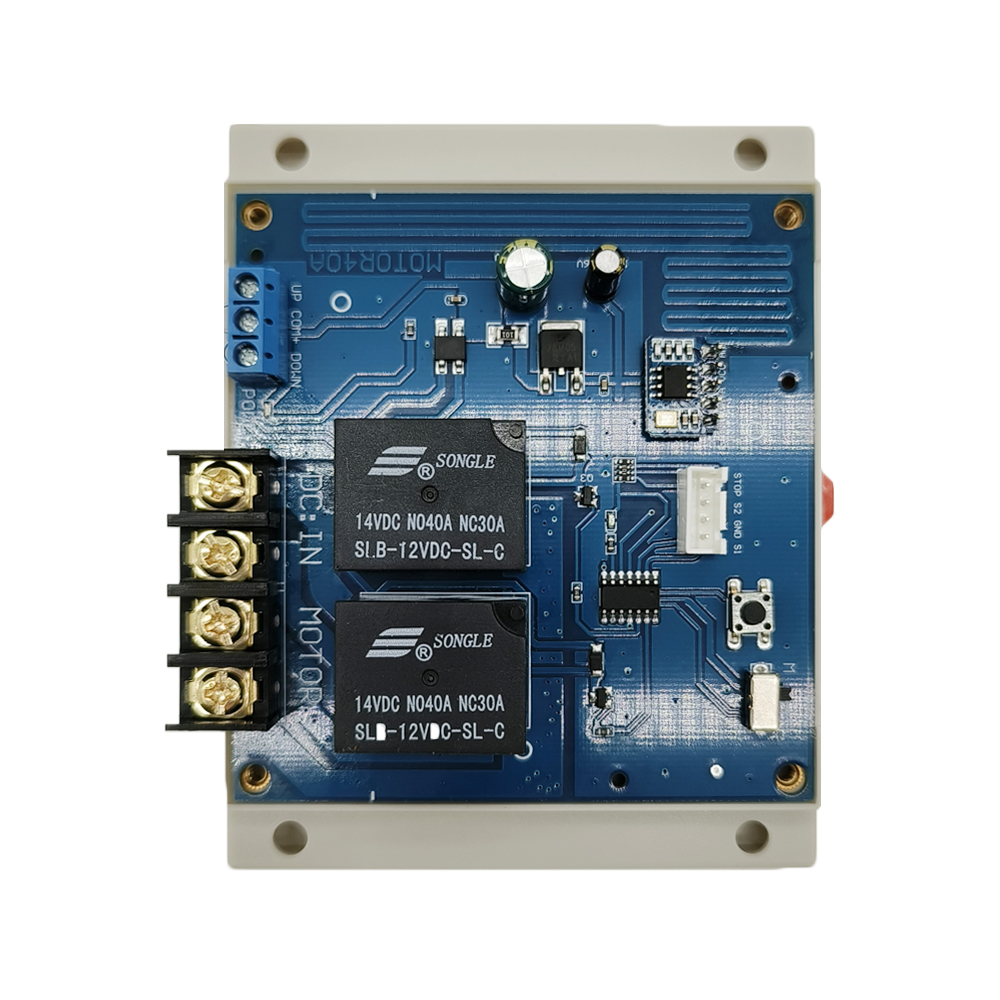

Der Empfänger hat den eingebauten Schutz vor Gegenstrom und übermäßigem
Strom.
Der Empfänger arbeitet nur mit dem ausgewählten Sender, der mit dem
Empfänger gekoppelt ist.
Ein oder einige Sender / Fernbedienungen können einen oder einige Empfänger
steuern gleichzeitig.
Es können zwei oder mehr Empfänger verwendet werden in der gleichen Gegend.

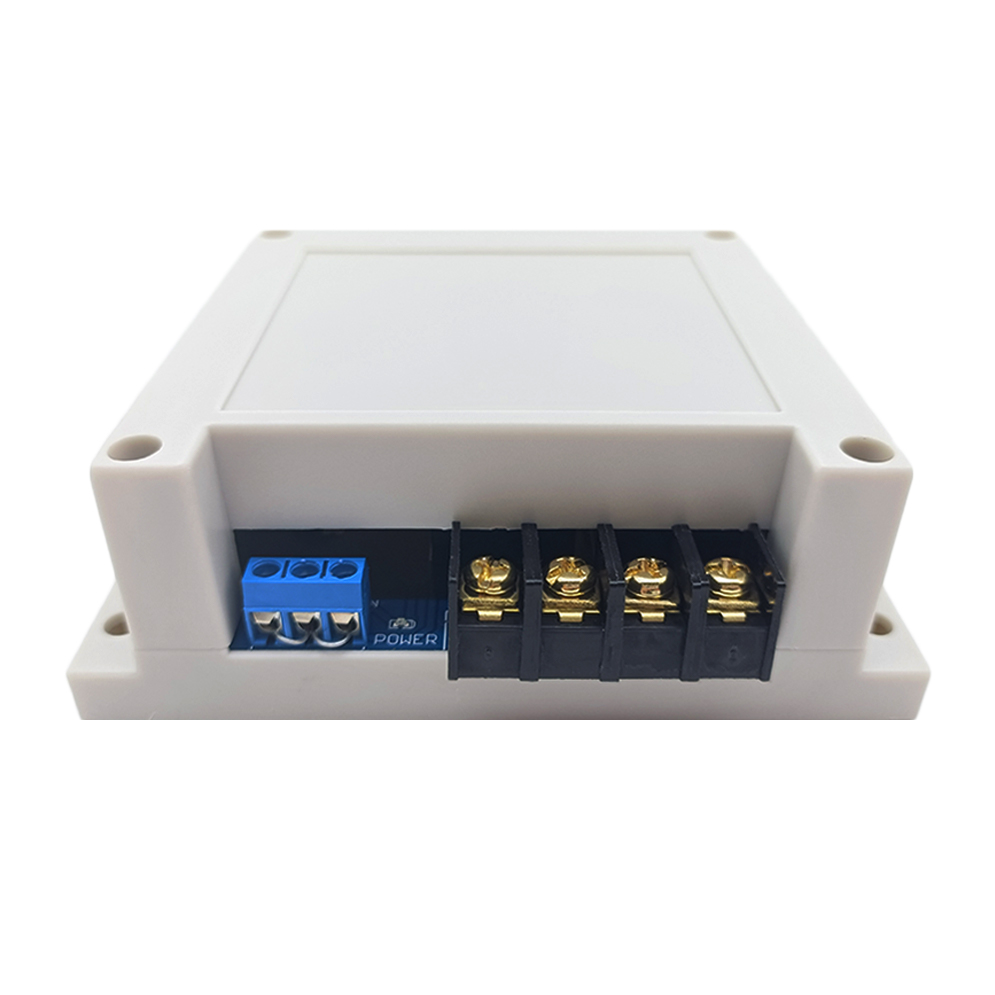

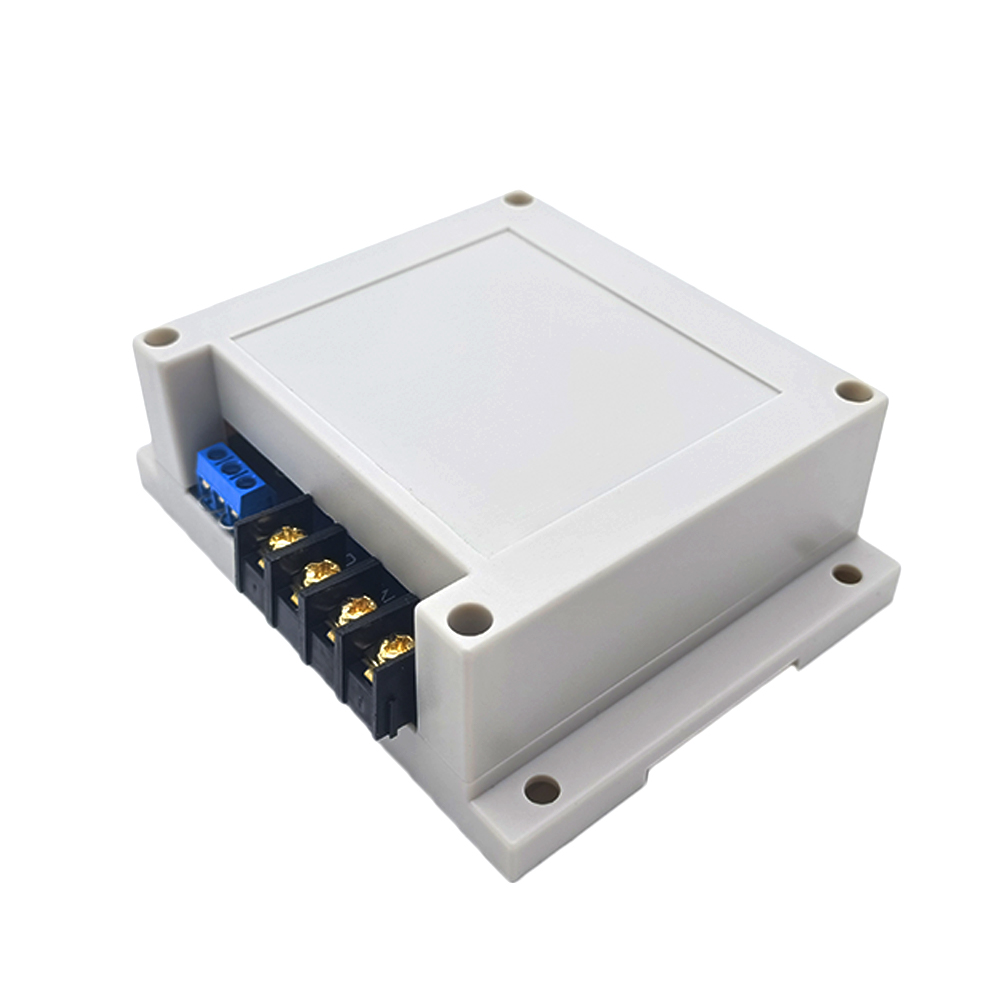

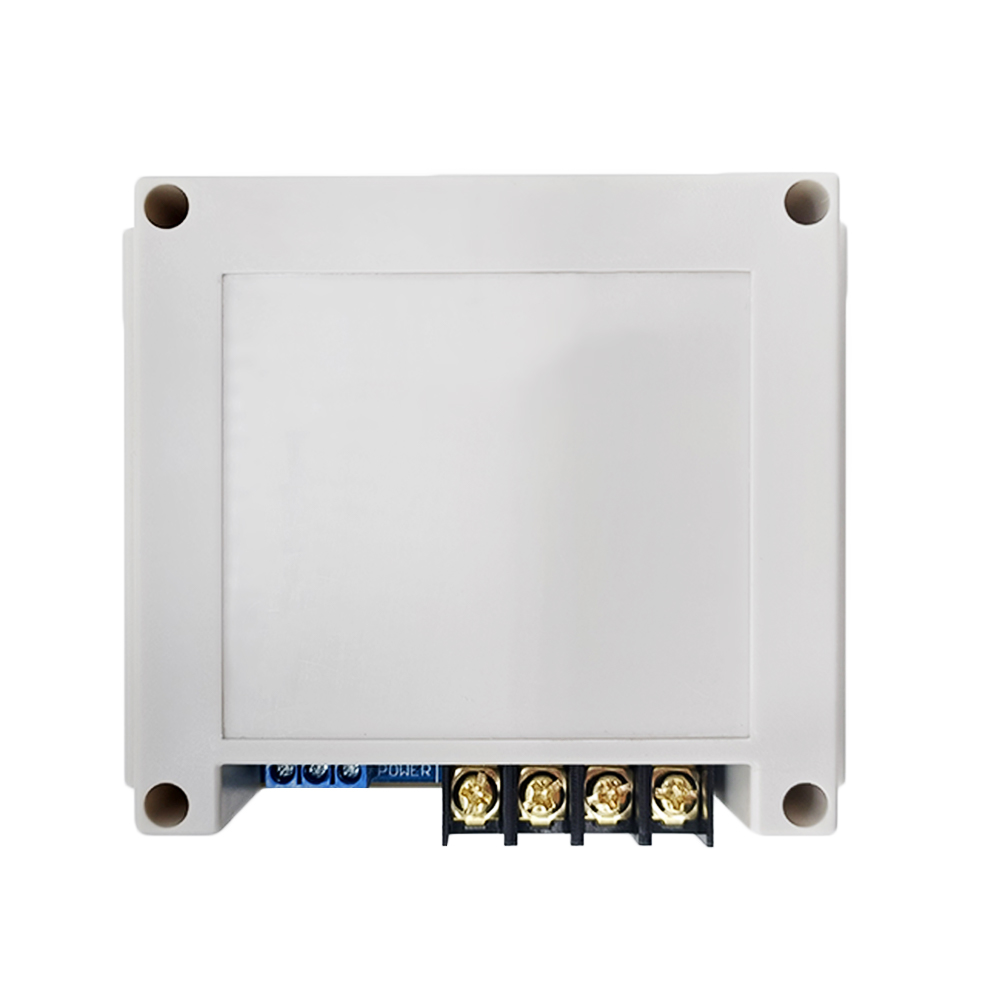

Empfängerparameter:
Modell: S1PF-DC12 / S1PF-DC24
Betriebsspannung: 12±1 VDC (Modell S1PF-DC12) oder 24±2 VDC (Modell
S1PF-DC24), die Betriebsspannung muss bei der Bestellung angegeben werden.
Ausgangsspannung: 12V DC (Modell S1PF-DC12) oder 24V DC (Modell S1PF-DC24)
Arbeitsfrequenz: 433.92 MHz
Kanal: 1 CH, kann mit 1 Gleichstrommotor oder 1 Linearantrieb arbeiten
Ruhestrom: ≤10mA
Nennstrom: 40A, daher darf der maximale Anlaufstrom des Linearantriebs oder
des Motors 40A nicht überschreiten.
Drahtbereich für die Terminals: 22-12 AWG
2 Wählbare Modi: Verriegelung, Momentan
Betriebstemperatur: -20°C bis +70°C

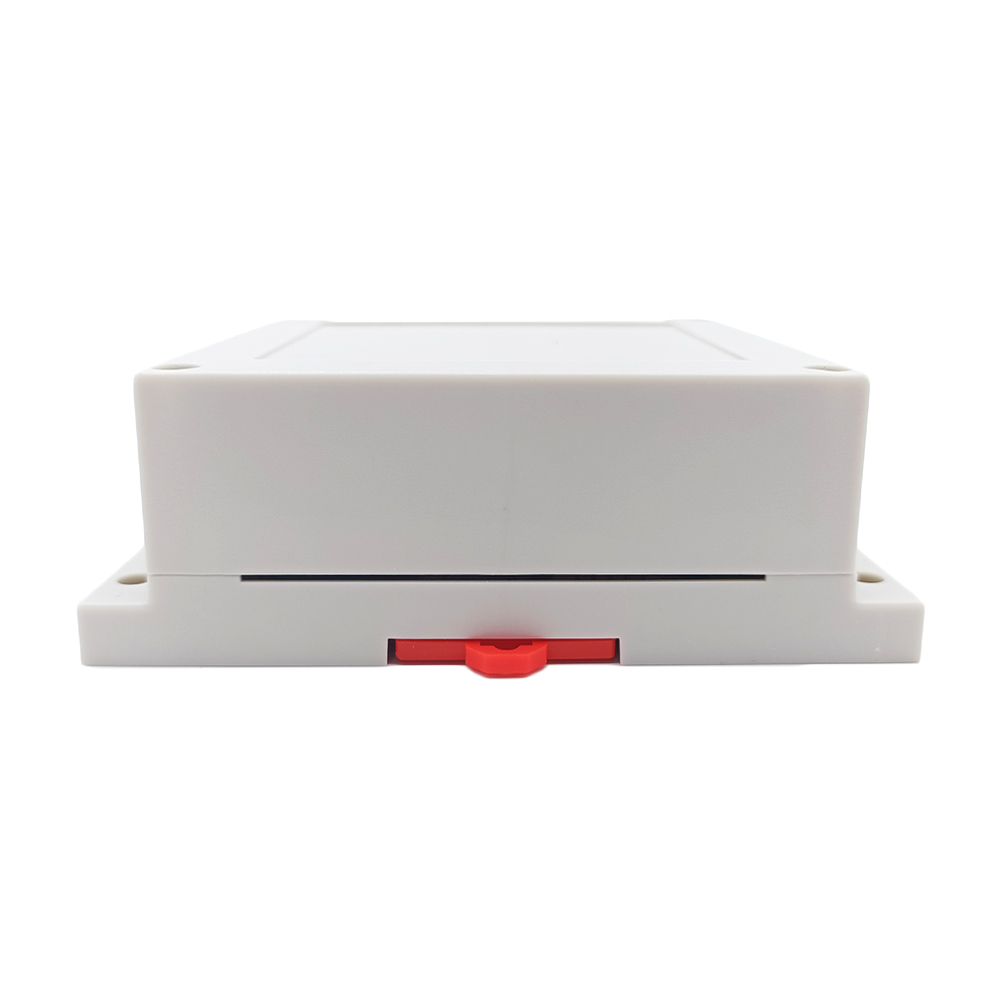

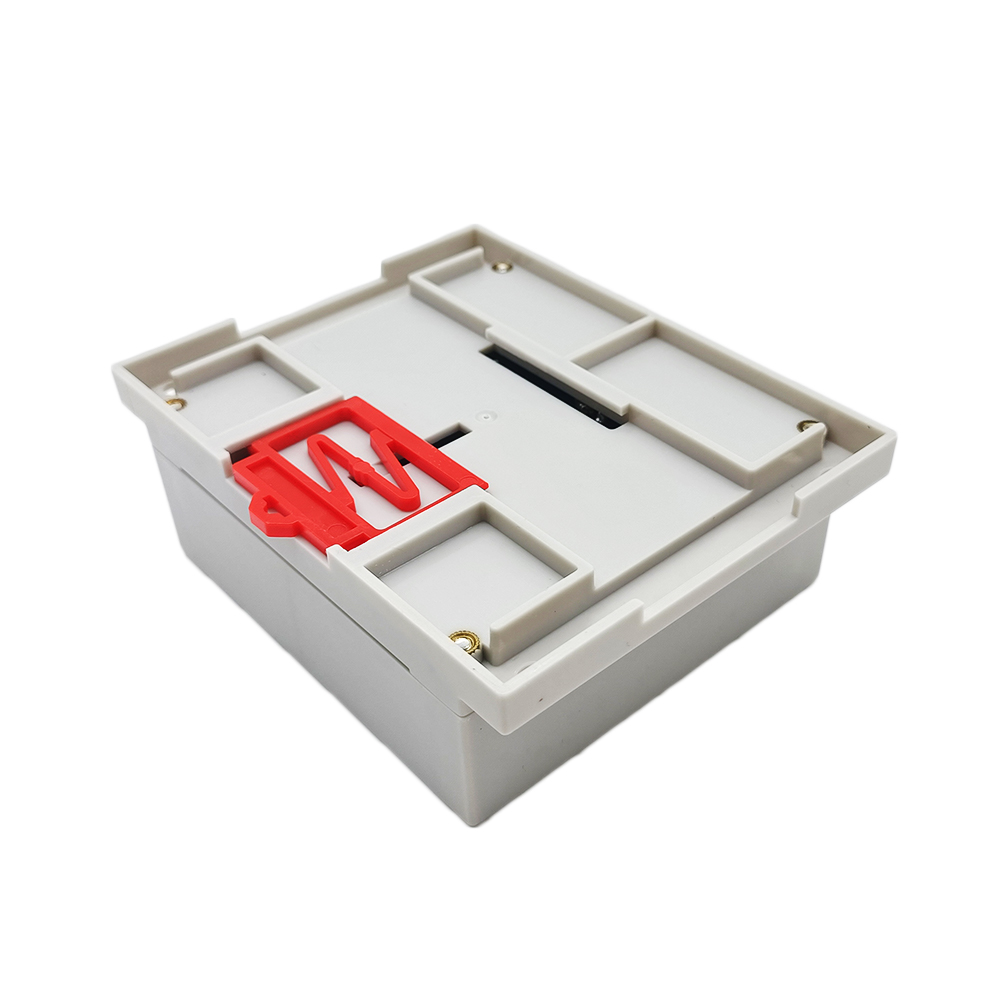

Gehäusegröße: 115 x 95 x 40 mm

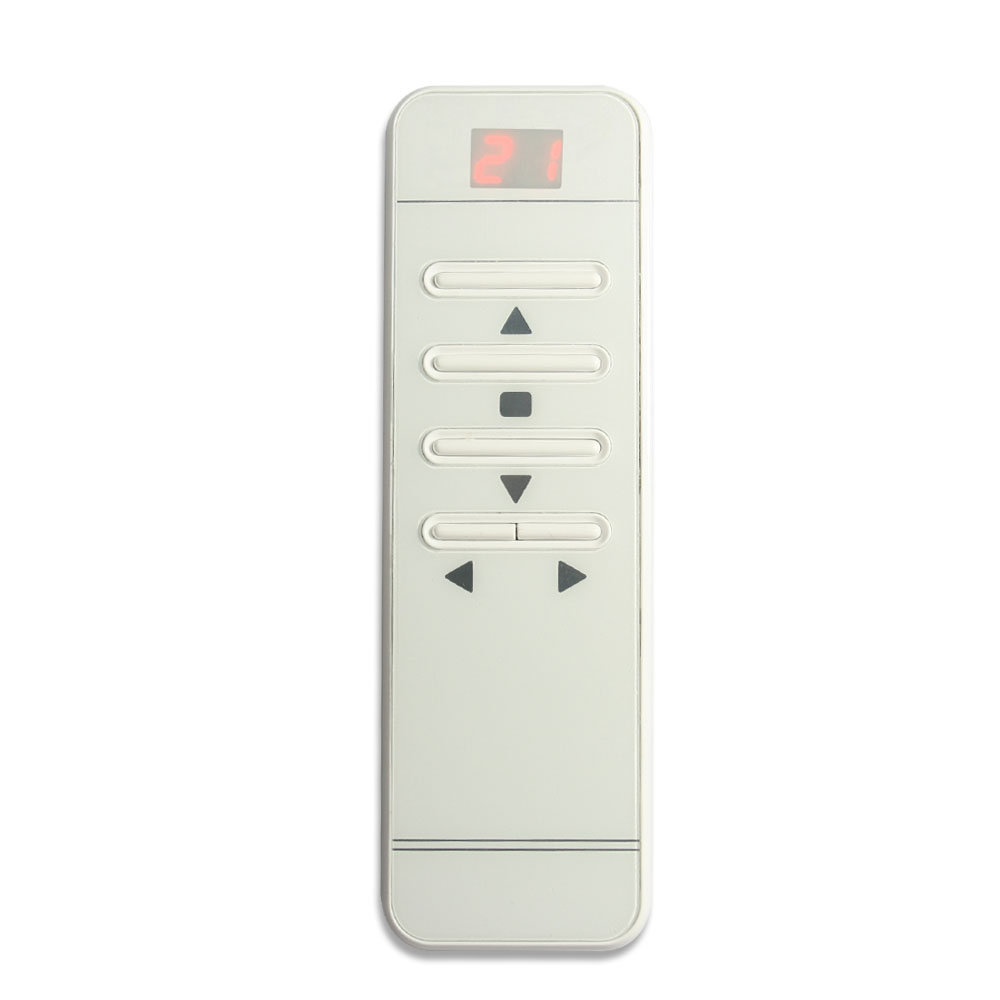

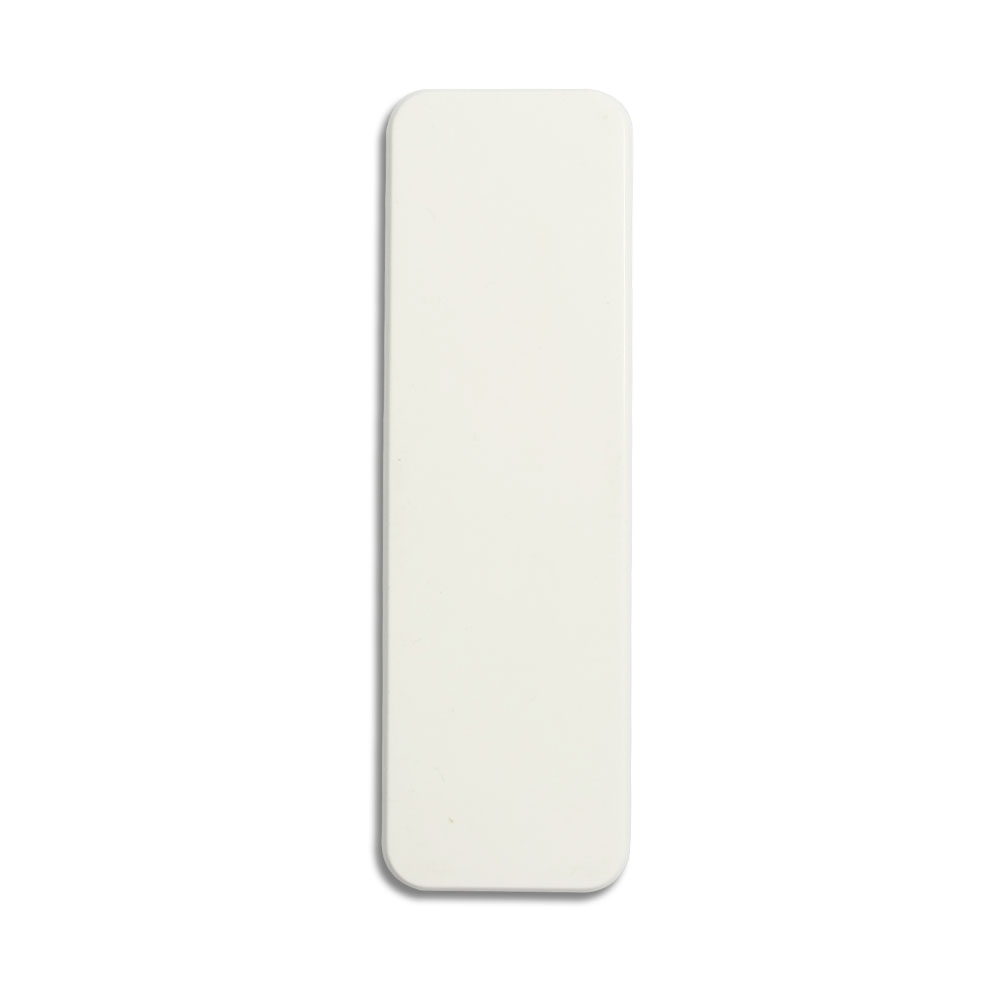

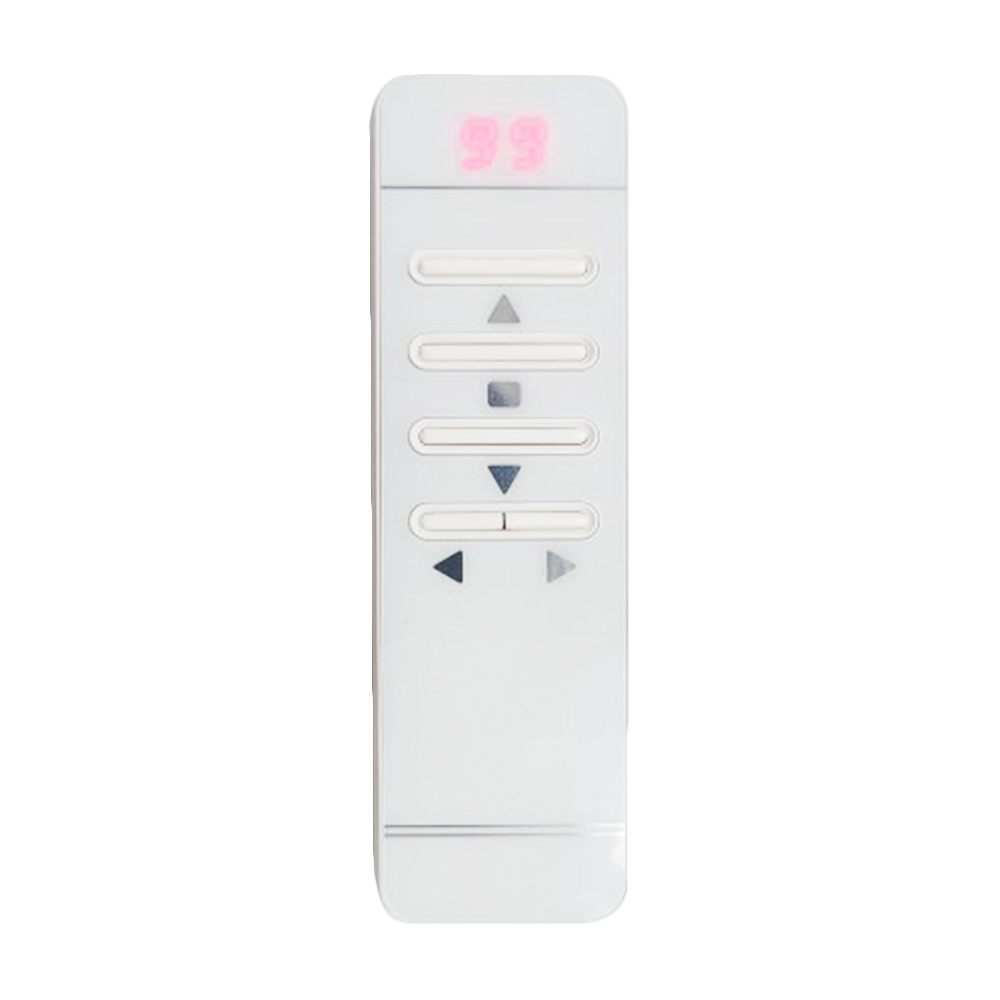

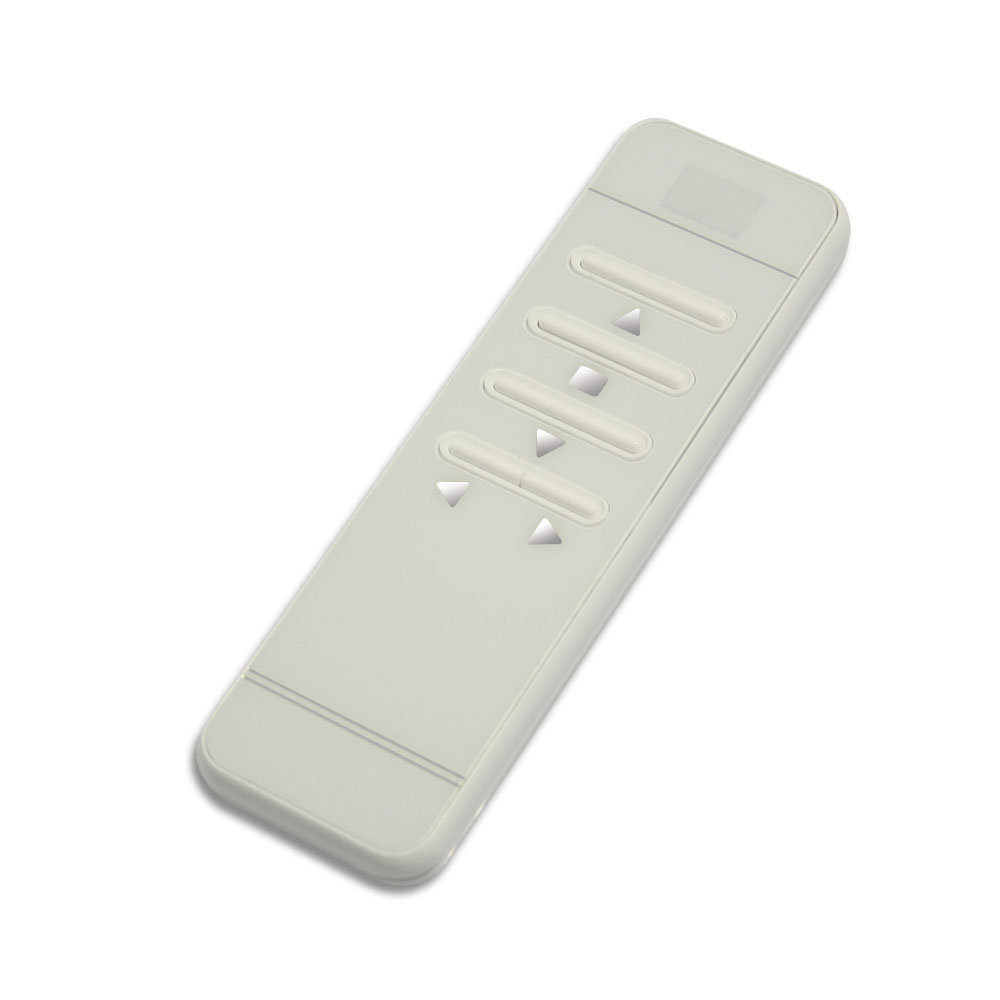

Parameter des Fernsteuerung:
Modell: 0021099 (CM-99)
Kanal: 99 Kanäle
Kanal/Knopf: 5
Tastensymbol:▲, ■, ▼, ◄, ►
Betriebsspannung: 6V (2 x CR2032 -3V Knopfzellenbatterien, kann 12 Monate
benutzt werden)
Standby-Strom: ≤5μA
Betriebsstrom: ≤15mA
Betriebsfrequenz: 433Mhz
Sendeentfernung: 50m / 150ft (theoretisch)
Anpassung Modus: ASK
Betriebstemperatur: -10 ° C bis +70 ° C
Einheit Mass: 135 x 42 x 12 mm
Es ist kompatibel nur mit unserem Empfänger S1F3-AC, S1F2-AC, S1F2-DC,
S1PF-DC, S1PF3-DC, S1FC-DC, S1FM-DC.
Arbeitsentfernung:
Dieser Empfänger und verschiedene Sender bilden einen kompletten Satz, mit
dem unterschiedliche Arbeitsabstände erreicht werden können. Wenn es und der
Sender CM-99 beispielsweise einen vollständigen Satz bilden, kann der
maximale Arbeitsabstand in einem offenen Bereich 50 Meter erreichen. Wenn es
und der Sender CB-3-2 einen vollständigen Satz bilden, kann der maximale
Arbeitsabstand in einem offenen Bereich 1000 Meter erreichen.
Der maximale Arbeitsabstand basiert auf theoretischen Daten, die ohne
Barrieren und ohne Störungen vorliegen würden. Aber in wirklichem Leben wird
es durch Bäume, Mauern oder andere Gebäude behindert und durch andere
Funksignale gestört. Daher kann es sein, dass der tatsächliche
Arbeitsabstand diesen maximalen Abstand nicht erreicht.
Der mit einer externen Antenne ausgestattete Empfänger hat einen größeren
Arbeitsbereich als der mit einer internen Antenne ausgestattete Empfänger.
Verwendung:
Der Empfänger kann zur Steuerung des DC 12V / 24V Motors oder des
Linearantriebs verwendet werden. Wenn die Stromversorgung dieser Geräte DC
12V beträgt, sollten Sie den Empfänger mit derselben DC 12V Version
auswählen. Wenn die Stromversorgung dieser Geräte DC 24 V beträgt, sollten
Sie den Empfänger mit derselben DC 24 V Version auswählen.

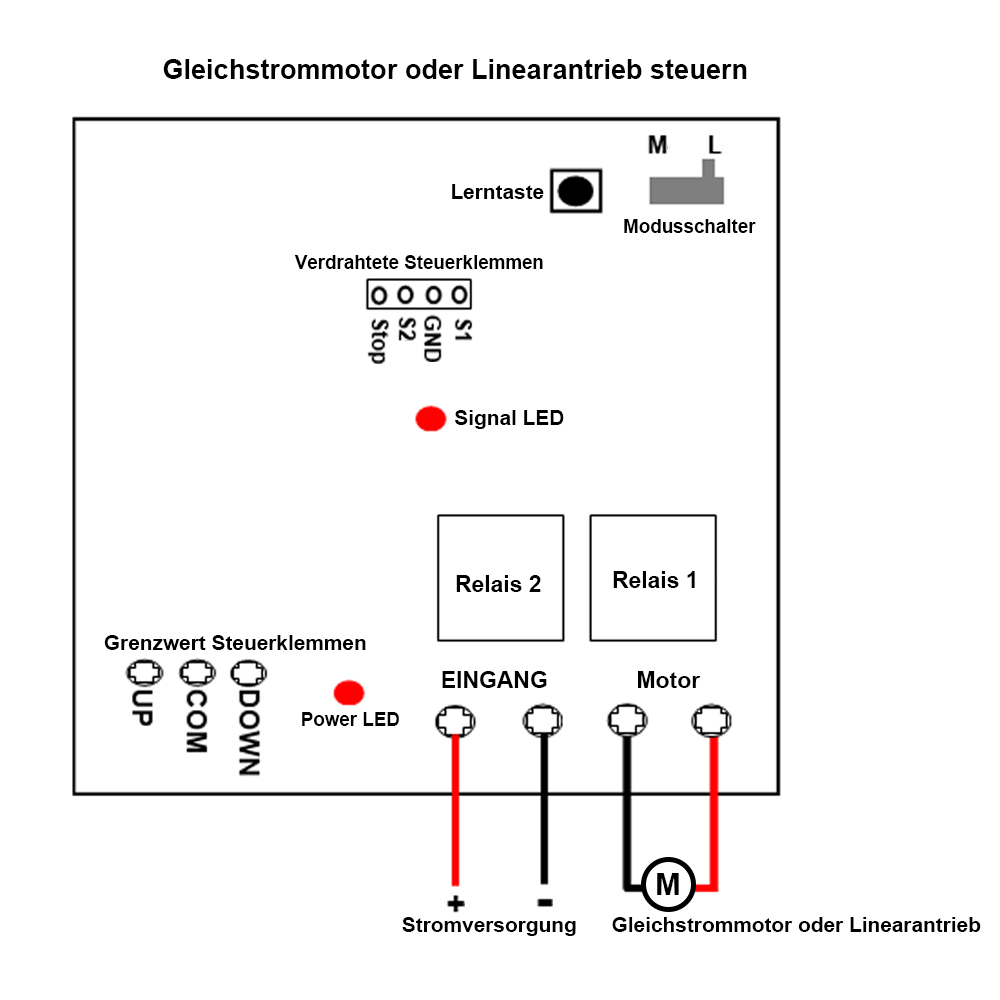

Verdrahtung:
Wenn Sie einen 12V / 24V Gleichstrommotor oder einen Linearantrieb steuern
möchten, gehen Sie wie folgt vor:
1) Verbinden Sie den Pluspol der DC Stromversorgung an Klemme <+> von
Eingangs, und Verbinden Sie den Minuspol der DC Stromversorgung an Klemme
<-> von Eingangs.
2) Verbinden Sie zwei Drähte des Motors oder des Linearantriebs an den
Klemmen <Motor>. Sie können diese beiden Drähte austauschen, um die
Drehrichtung des Motors oder die Bewegungsrichtung des Linearantriebs zu
ändern.
Einstellen des verschiedenen Kontrolle Modis:
Der Empfänger wird vor Verlassen des Werks in den Verriegelungsmodus
versetzt. Wenn Sie anderen Kontrolle Modus benutzen möchten, gehen Sie wie
folgt:
Beachten: Nach dem Ändern des Steuermodus muss der Empfänger neu gestartet
werden.
1) Einstellung der Modus Verriegelung: Stellen Sie den Modusschalter im
Empfänger auf L.
Der Bedienung durch den Sender, wie CM-99:
Drücken Sie zuerst die Taste ◄ oder ► auf dem Sender, um den entsprechenden
Kanal auszuwählen. Auf dem digitalen Bildschirm wird die Nummer dieses
Kanals angezeigt. Der Bildschirm wird nach 2 Sekunden automatisch
ausgeschaltet.
Drücken Sie die Taste ▲ am Sender: Motor dreht in positiver Richtung, oder
Linearantrieb fährt nach außen aus.
Drücken Sie die Taste ▼ am Sender: Motor dreht in umgekehrter Richtung, oder
Linearantrieb fährt nach innen ein.
Drücken Sie die Taste ■ am Sender: Motor oder Linearantrieb stoppt.
2) Einstellung der Modus Momentan: Stellen Sie den Modusschalter im
Empfänger auf M.
Der Bedienung durch den Sender, wie CM-99:
Drücken Sie zuerst die Taste ◄ oder ► auf dem Sender, um den entsprechenden
Kanal auszuwählen. Auf dem digitalen Bildschirm wird die Nummer dieses
Kanals angezeigt. Der Bildschirm wird nach 2 Sekunden automatisch
ausgeschaltet.
Drücken und halten die Taste ▲ am Sender: Motor dreht in positiver Richtung,
oder Linearantrieb fährt nach außen aus.
Lassen Sie die Taste ▲ los: Motor oder Linearantrieb stoppt.
Drücken und halten die Taste ▼ am Sender: Motor dreht in umgekehrter
Richtung, oder Linearantrieb fährt nach innen ein.
Lassen Sie die Taste ▼ los: Motor oder Linearantrieb stoppt.
Grenzwert Steuerklemmen:
Der Empfänger verfügt über Grenzwert Steuerklemmen, und Sie können externe
Geräte (mit normalerweise geschlossenem Kontakt) wie Sensoren und
Endschalter an die Grenzwert Steuerklemmen anschließen und diese dann zum
Stoppen des Motors oder des Linearantriebs verwenden.

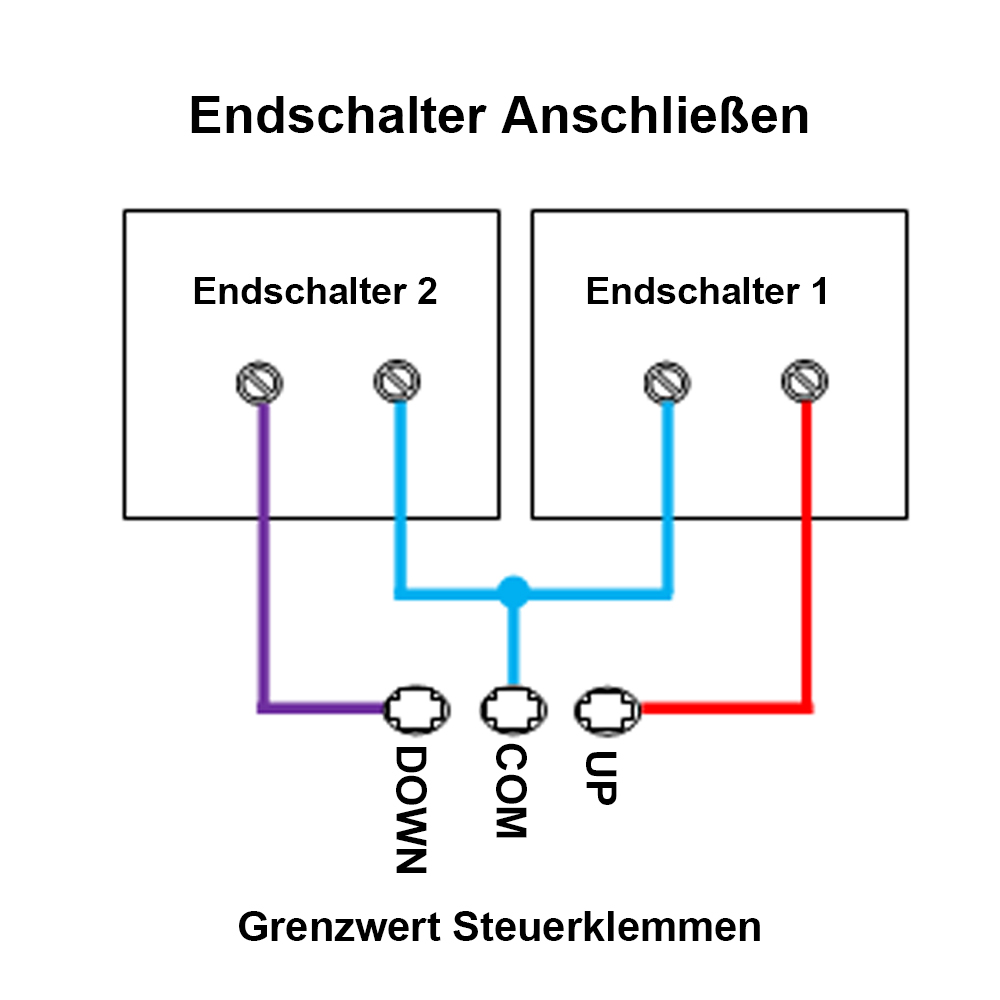

Sie können beispielsweise einen normalerweise geschlossenen Endschalter an
die Klemmen <COM> und <UP> anschließen, und einen weiteren normalerweise
geschlossenen Endschalter an die Klemmen <COM> und <DOWN> anschließen.
Wenn sich der Motor in positiver Richtung dreht oder der Linearantrieb
ausgefahren ist, wenn zwei Klemmen <COM> und <UP> getrennt sind, Motor oder
Linearantrieb stoppt automatisch.
Wenn sich der Motor in Umkehrrichtung dreht oder der Linearantrieb einfährt,
wenn zwei Klemmen <COM> und <DOWN> getrennt sind, Motor oder Linearantrieb
stoppt automatisch.
Verdrahtete Steuerklemmen:
Der Empfänger hat Verdrahtete Steuerklemmen, sie können externe Geräte (mit
normalerweise offenem Kontakt) wie Handschalter an Verdrahtete Steuerklemmen
anschließen, und diese dann zum Steuern des Motors oder des Linearantriebs
verwenden.

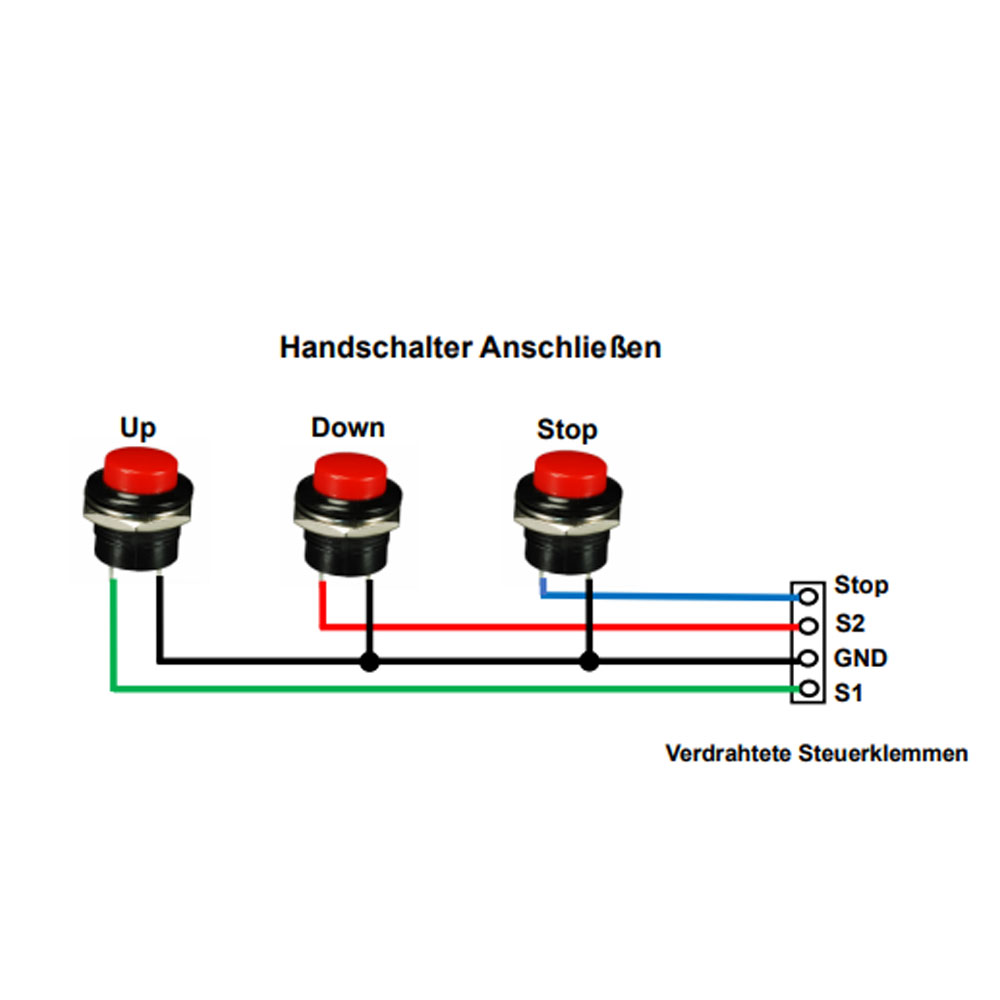

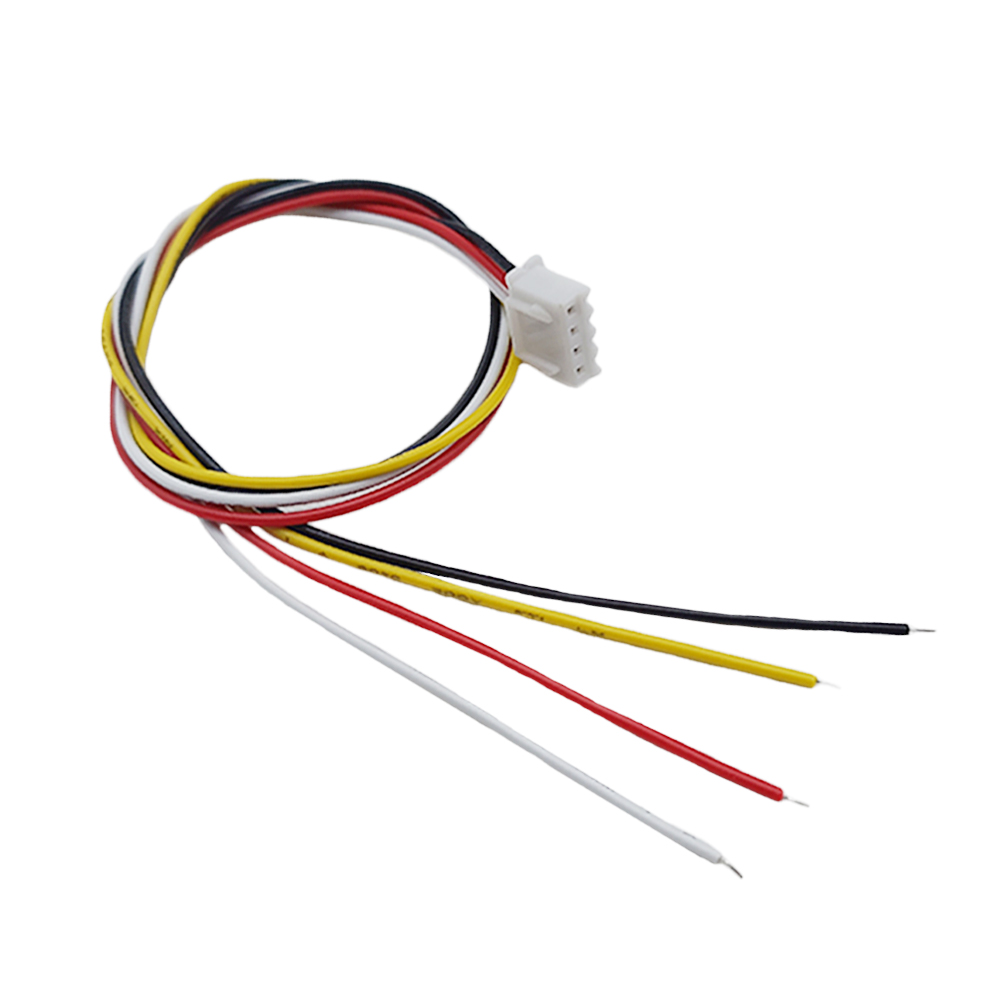

Beispielsweise können Sie drei Handschalter gemäß dem folgenden Schaltplan
an die verdrahteten Steuerklemmen <STOP>, <S1>, <COM> und <S2> anschließen.
1) Steuermodus Verriegelung:
Wenn zwei Klemmen <S1> und <COM> angeschlossen werden, dreht sich der Motor
in positive Richtung oder der Linearantrieb fährt aus. Wenn zwei Klemmen
<STOP> und <COM> angeschlossen werden, stoppt der Motor oder Linearantrieb.
Wenn zwei Klemmen <S2> und <COM> angeschlossen werden, dreht der Motor die
Umkehrrichtung oder der Linearantrieb fährt ein. Wenn zwei Klemmen <STOP>
und <COM> angeschlossen werden, stoppt der Motor oder Linearantrieb.
2) Steuermodus Momentan:
Wenn zwei Klemmen <S1> und <COM> angeschlossen werden, dreht sich der Motor
in positive Richtung oder der Linearantrieb fährt aus. Wenn zwei Klemmen
<S1> und <COM> getrennt werden, stoppt der Motor oder Linearantrieb.
Wenn zwei Klemmen <S2> und <COM> angeschlossen werden, dreht der Motor die
Umkehrrichtung oder der Linearantrieb fährt ein. Wenn zwei Klemmen <S2> und
<COM> getrennt werden, stoppt der Motor oder Linearantrieb.
So koppeln Sie den Fernbedienung mit dem Empfänger:
Sie können jede beliebige Kanal am Sender beliebig mit dem Empfänger koppeln,
den Sie steuern möchten.
1) Drücken Sie zuerst die Taste ◄ oder ► auf dem Sender, um den
entsprechenden Kanal auszuwählen. Auf dem digitalen Bildschirm wird die
Nummer dieses Kanals angezeigt. Der Bildschirm wird nach 2 Sekunden
automatisch ausgeschaltet.
2) Wählen Sie den zu steuernden Empfänger aus und drücken Sie die Lerntaste
im Empfänger für 1~2 Sekunden, die Signal LED im Empfänger leuchtet, dies
bedeutet der Empfänger geht in den Lernstatus.
3) Drücken Sie die Taste ▲ am Fernbedienung, die Signal LED blinkt zweimal;
Dann drücken Sie die Taste ▼ am Fernbedienung, die Signal LED blinkt zweimal;
Dann drücken Sie die Taste ■ am Fernbedienung, die Signal LED blinkt zweimal;
Drücken Sie abschließend die Lerntaste im Empfänger, die Signal LED erlischt,
dies bedeutet dass die Paarung erfolgreich war.
4) Drücken Sie die Lerntaste im Empfänger erneut für 1–2 Sekunden. Die
Signal LED erlischt, dies bedeutet der Empfänger gibt den Lernstatus
verlässt.
So löschen Sie alle kodes gespeichert im Empfänger:
Wir haben gekoppelt den Sender mit dem Empfänger, wenn Sie nicht möchten
dass der Empfänger mit dem Sender zu arbeiten, Sie können löschen alle kodes
gespeichert im Empfänger.
Bedienung: Drücken und halten die Lerntaste im Empfängermoduls für 4-5
Sekunden, bis die Signal LED 3 mal blinkt und dann ausgeht. Das bedeutet,
dass alle gespeicherten kodes erfolgreich gelöscht wurden.
Lieferumfang:
1 x Empfänger: S1PF-DC12 / S1PF-DC24
1 x Handsender: CM-99
1 x Bedienungsanleitung
