Einführung:

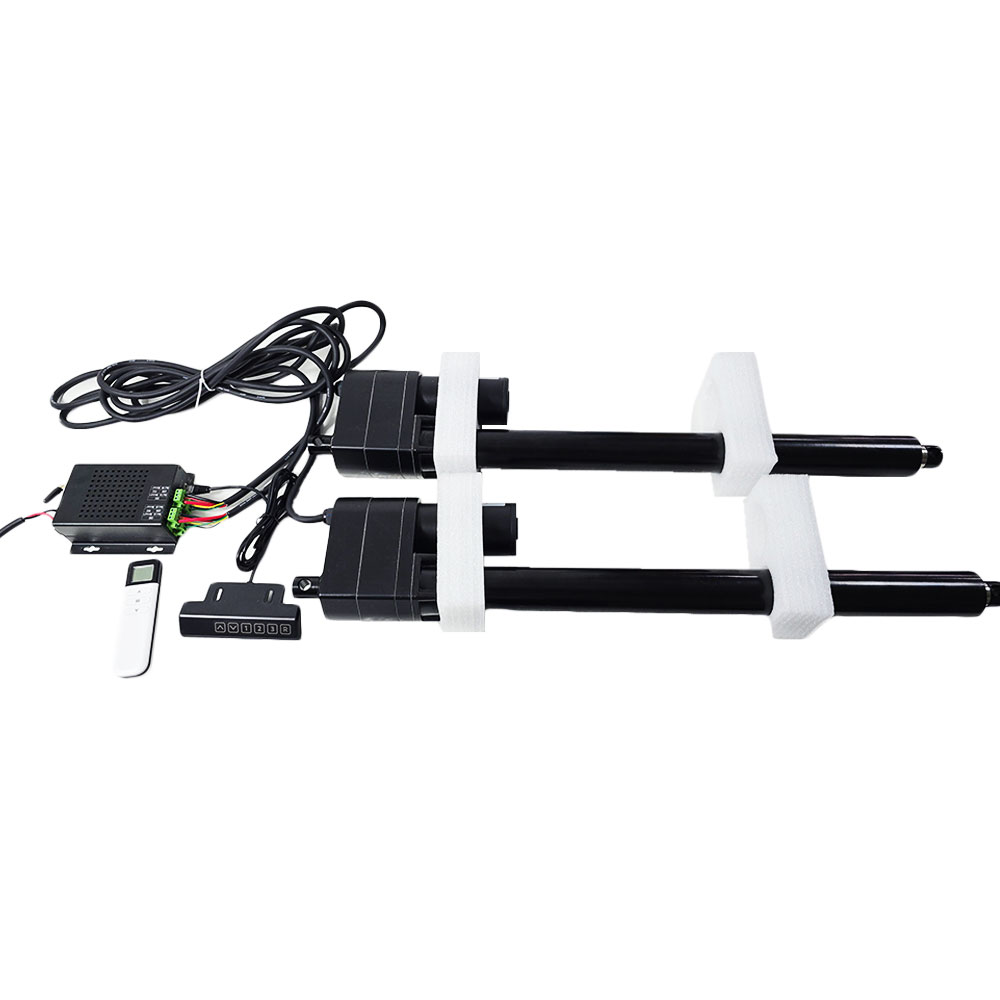

Wenn Sie mehrere elektrische Linearantriebe zum Anheben und Absenken eines
Gerätes verwenden möchten, zum Beispiel zwei, drei oder vier Linearantriebe.
Da der Hochgeschwindigkeits Gleichstrommotoren in Linearantriebe nicht mit
genau der gleichen Geschwindigkeit laufen können, ist auch die
Bewegungsgeschwindigkeit des Linearantriebe unterschiedlich. Wenn mehrere
Linearantriebe gleichzeitig arbeiten, können ihre tatsächlichen
Geschwindigkeiten nicht genau gleich sein. In diesem Fall können wir einen
Synchronisation Controller verwenden um mehrere Linearantriebe so zu
betreiben, dass sie synchron ansteigen oder abfallen. Sie arbeiten völlig
synchron ohne Unterschied.
Arbeitsprinzip:
Wenn Sie eine Synchronisation Controller verwenden möchten, um 2, 3 oder 4
Linearantriebe vollständig synchron zu betreiben, müssen Sie jedem

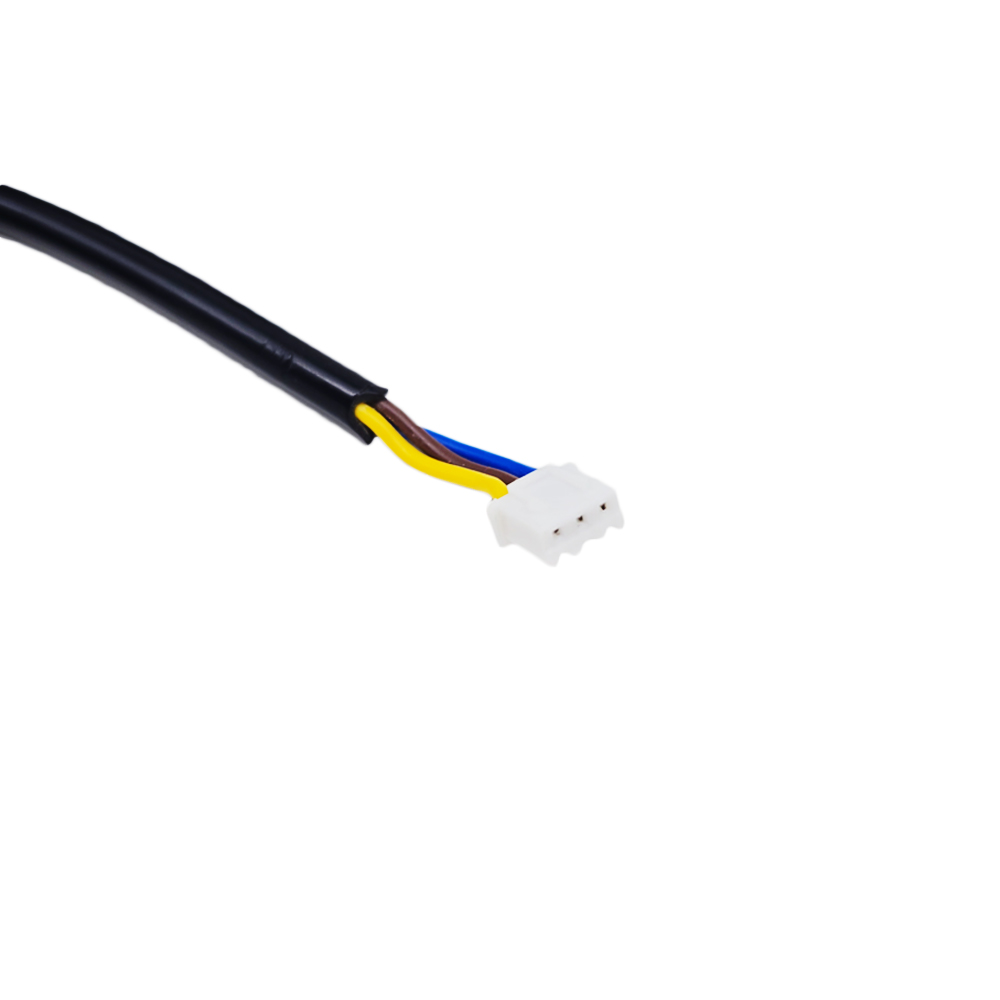

Linearantriebe eingebaute Hall Effekt Sensoren hinzufügen. Und wenn Sie
Hall-Effekt-Sensoren zusammen mit Linearantrieben gekauft haben, bauen wir
während der Produktion Hall-Effekt-Sensoren für Sie in die Linearantriebe
ein.
Wenn 2, 3 oder 4 Linearantriebe zusammen laufen, sendet der Hallsensor
Hallsignale an die Synchronisation Controller, und die Steuerung passt die
Laufgeschwindigkeit jedes Linearantriebs an, sodass alle Linearantriebe mit
genau der gleichen Geschwindigkeit laufen.
Merkmal:
Es kann zwei
elektrische Linearantriebe C
so betreiben, dass sie vollständig
synchron laufen.

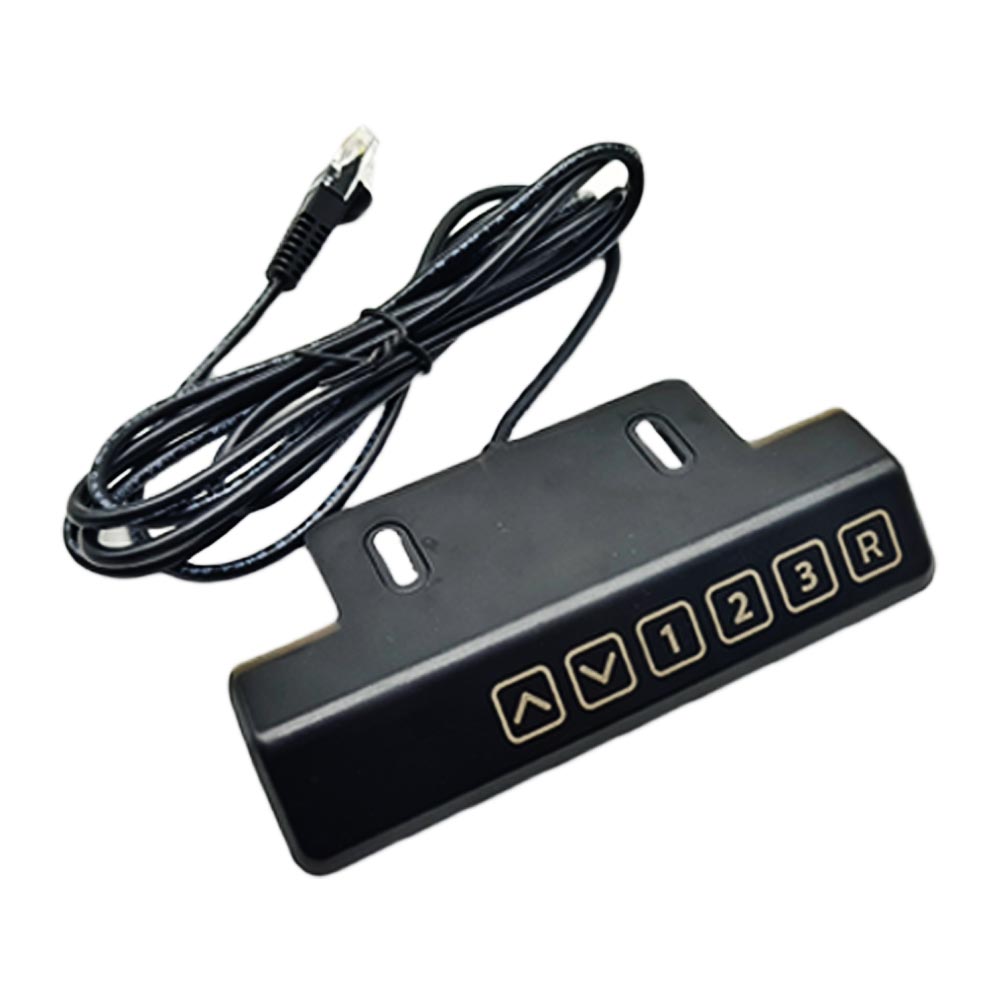

Kabelgebundene Steuerung über einen Touch-Steuergriff.
Drahtlose Steuerung über eine Fernbedienung.
Die LED-Anzeige am Bediengriff und an der Fernbedienung zeigt die
Hubposition in Echtzeit an.
Sechs Touch-Funktionstasten: ▲, ▼,1, 2, 3 und R.
Die Tasten ▲ und ▼ dienen zum Aus- und Einfahren der Linearantriebe.
Mit den Tasten 1, 2 und 3 werden die Linearantriebe automatisch in drei
vorgespeicherte Positionen gefahren.
Taste R ist die Reset-Taste und dient zum Zurücksetzen des Systems im
Fehlerfall.
Zwei wählbare externe Steuerfunktionen: manuelle Schalterfunktion oder
Endschalterfunktion, bitte wählen Sie bei der Bestellung die gewünschte
externe Steuerfunktion aus.

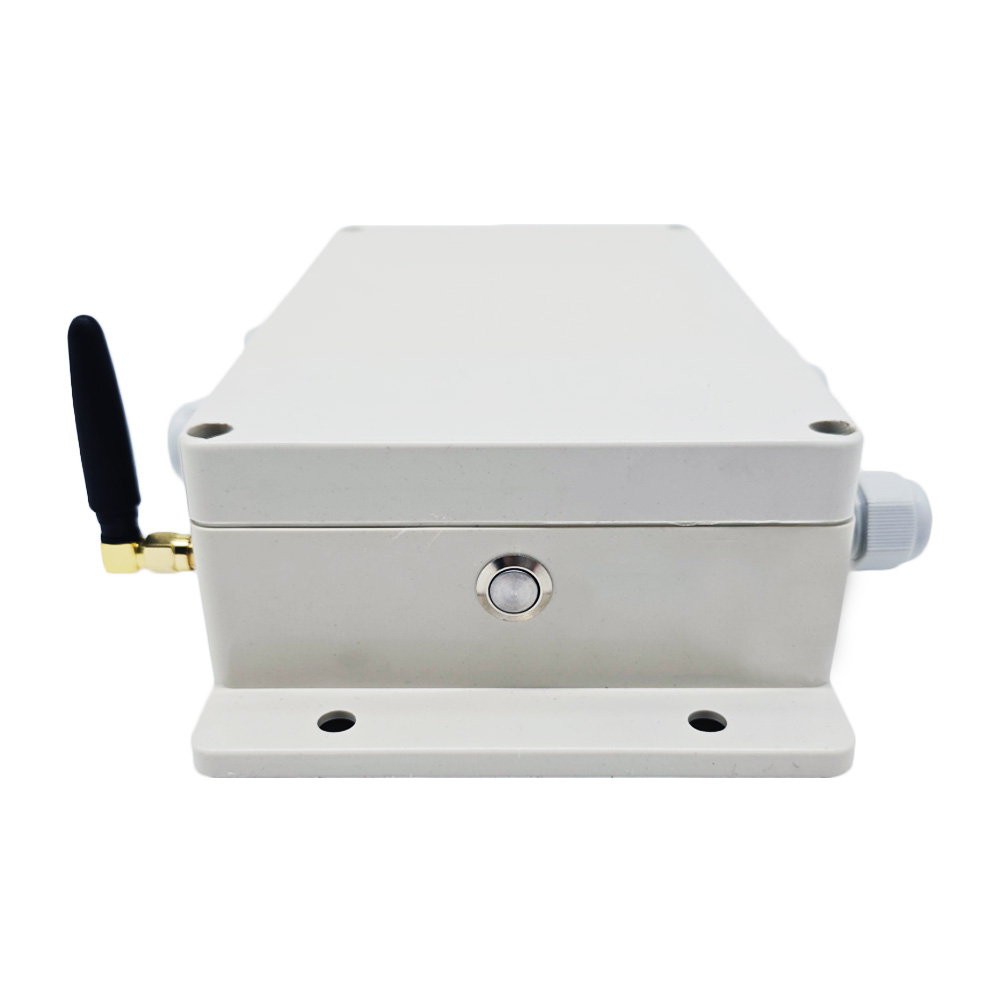

Mit Reset Taste und Pairing-Taste.
Wenn sich Linearantriebe in die Nähe der Endposition bewegen, werden sie
automatisch langsamer, um sich selbst zu schützen.
Wenn Linearantriebe vollständig eingefahren sind, behalten sie zum Schutz
1MM Hub bei.
Parameter:
Arbeitsspannung: 12~48V DC, geeignet für 12V oder 24V Linearantrieb
Anzahl der angeschlossenen Linearantriebe: 2
Arbeitsfrequenz: 2.4 GHz
Arbeitsabstand: 10m (theoretisch)
Maximaler Ausgangsstrom: 25A / Kanal
Zwei wählbare Steuermodi: Verriegelungsmodus oder Momentanmodus.
Betriebstemperatur: -20°C bis +70°C

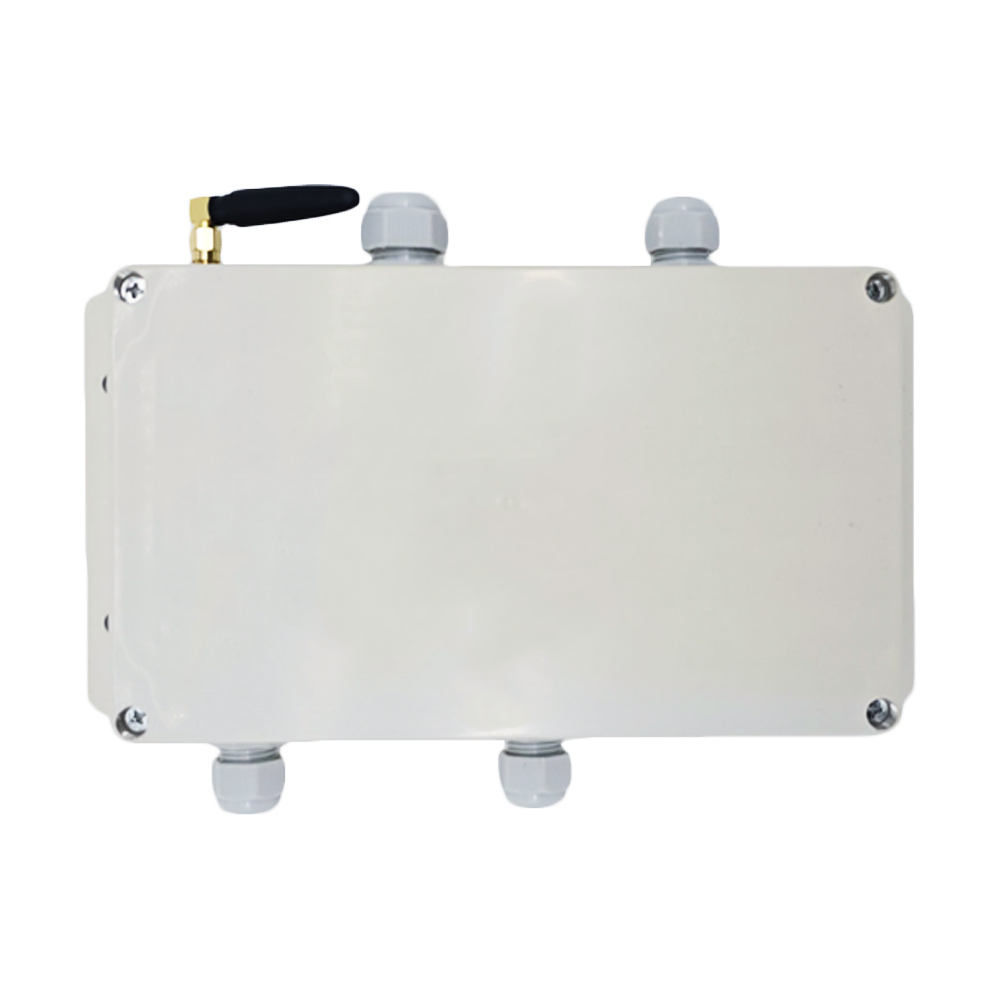

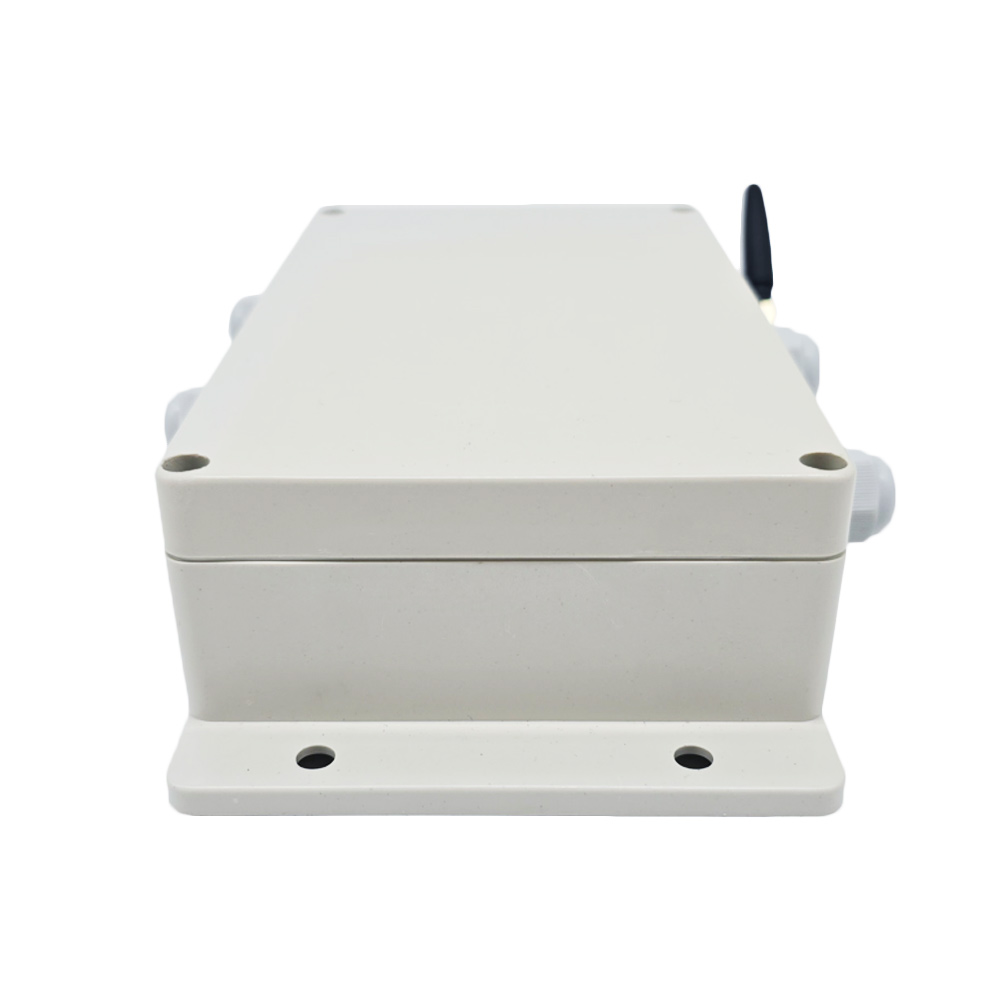

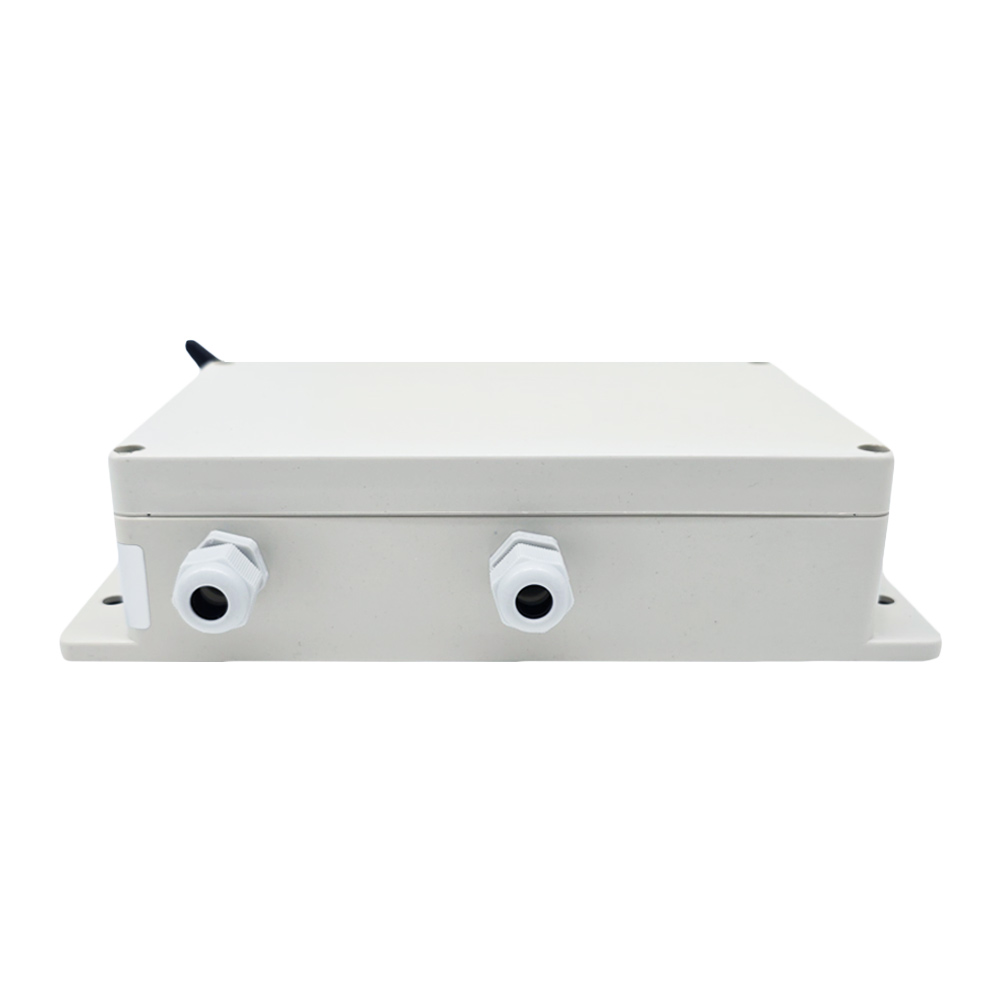

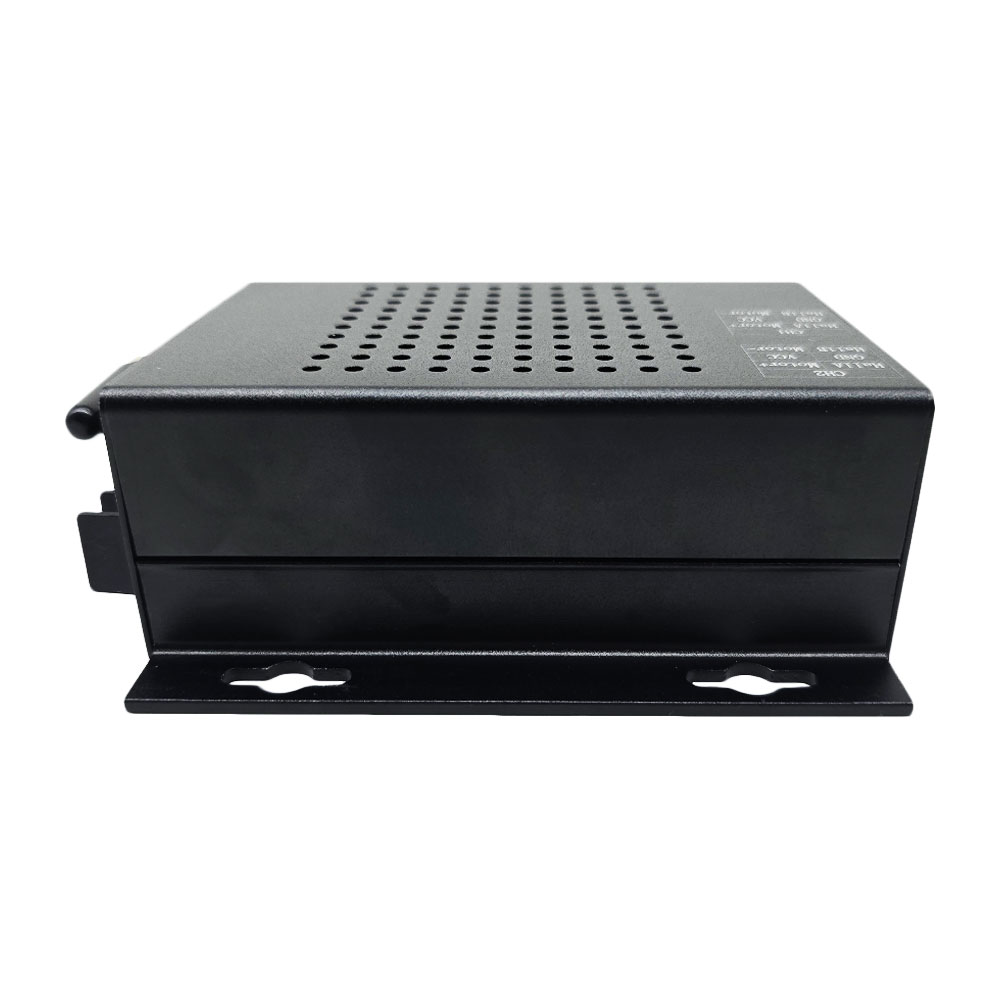

Maße des Gehäuse: 130 x 120 x 50 mm Kabellänge des Touch-Steuergriffs: 2000±10%mm

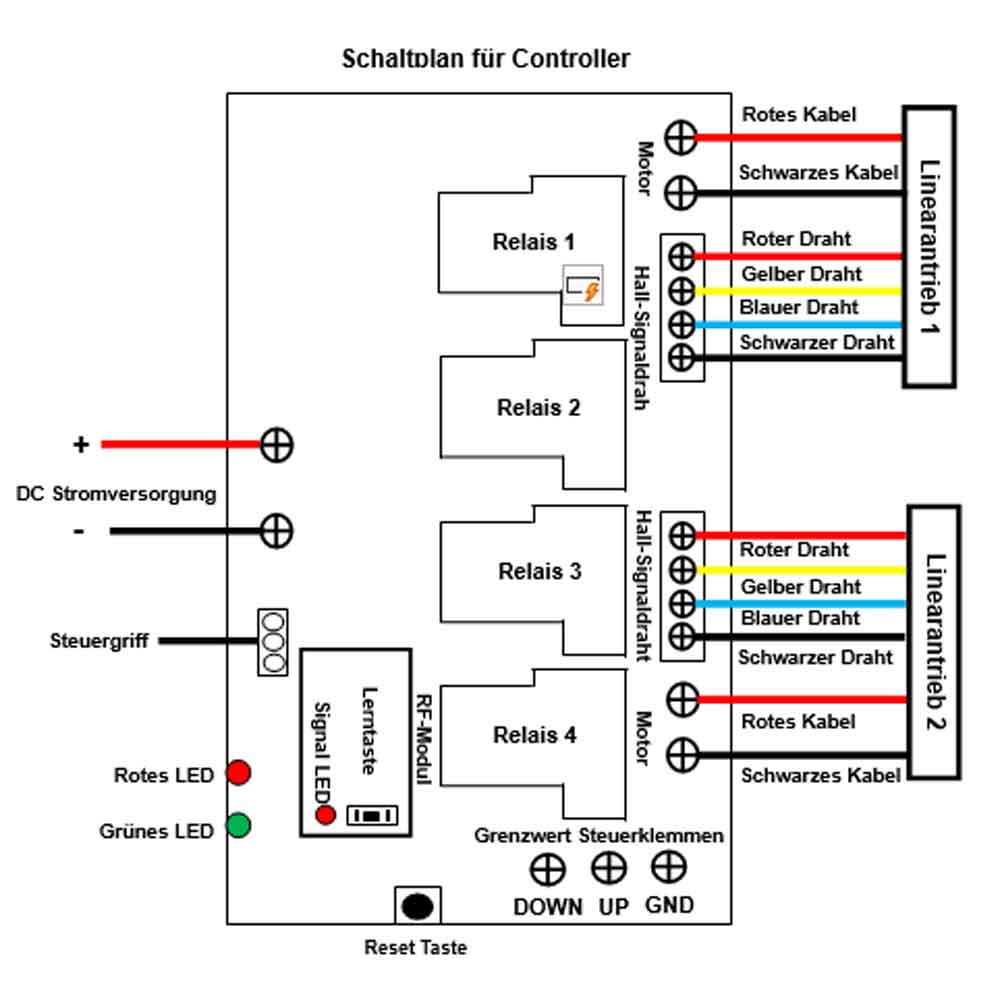

Verdrahtung:

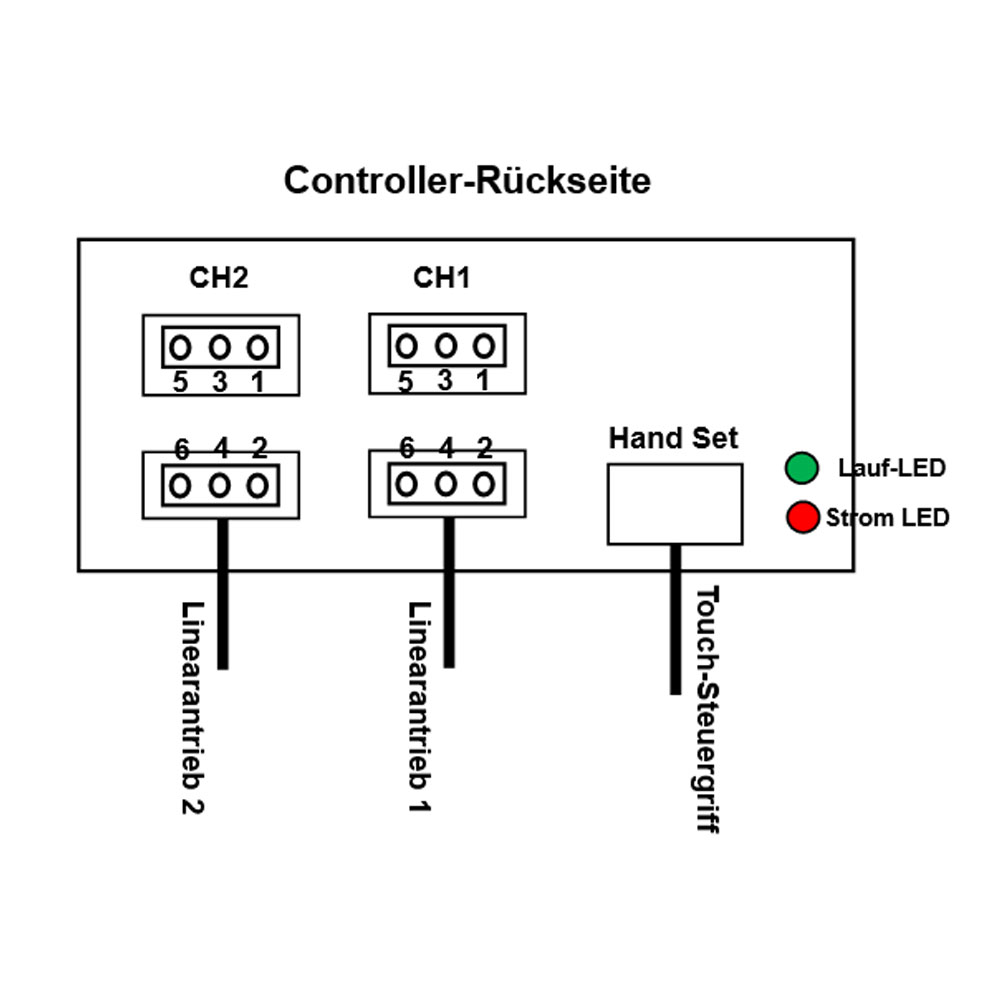

1) Stecken Sie den Touch-Steuergriff in die Anschlüsse Hand Set der
Controller.

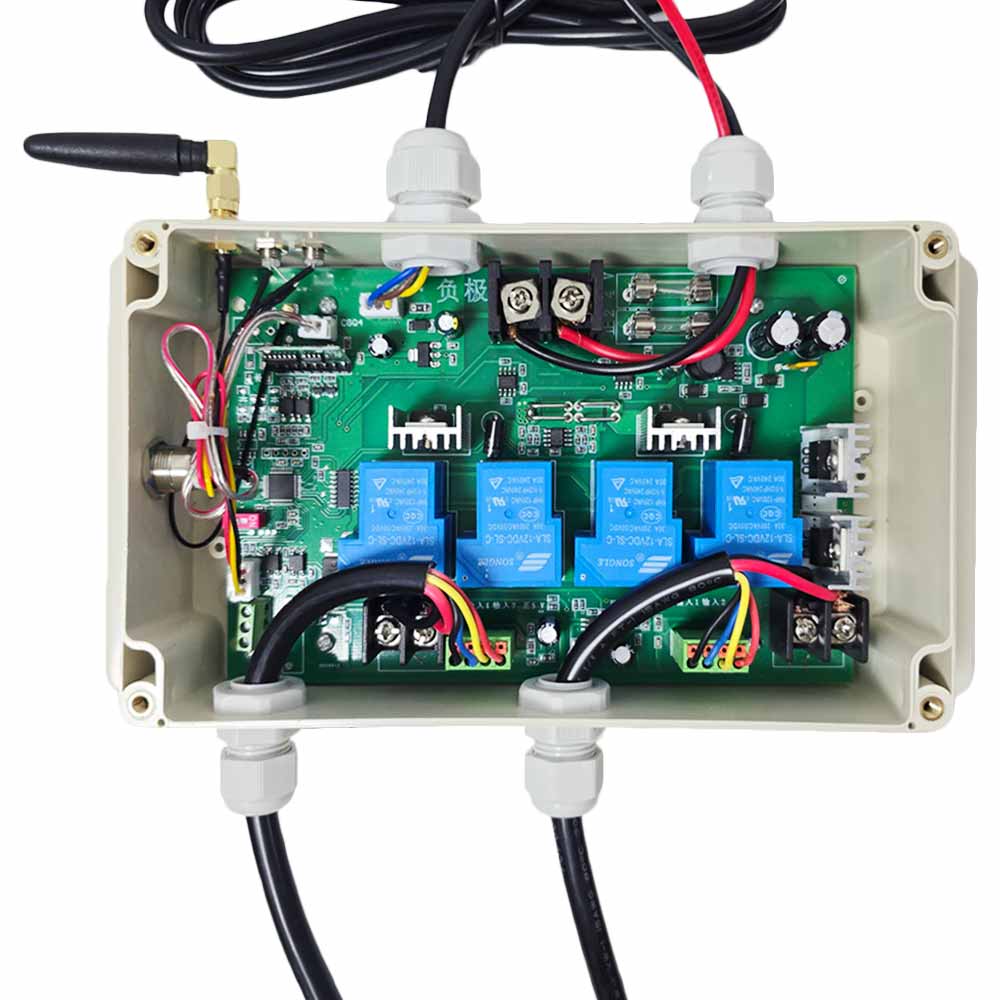

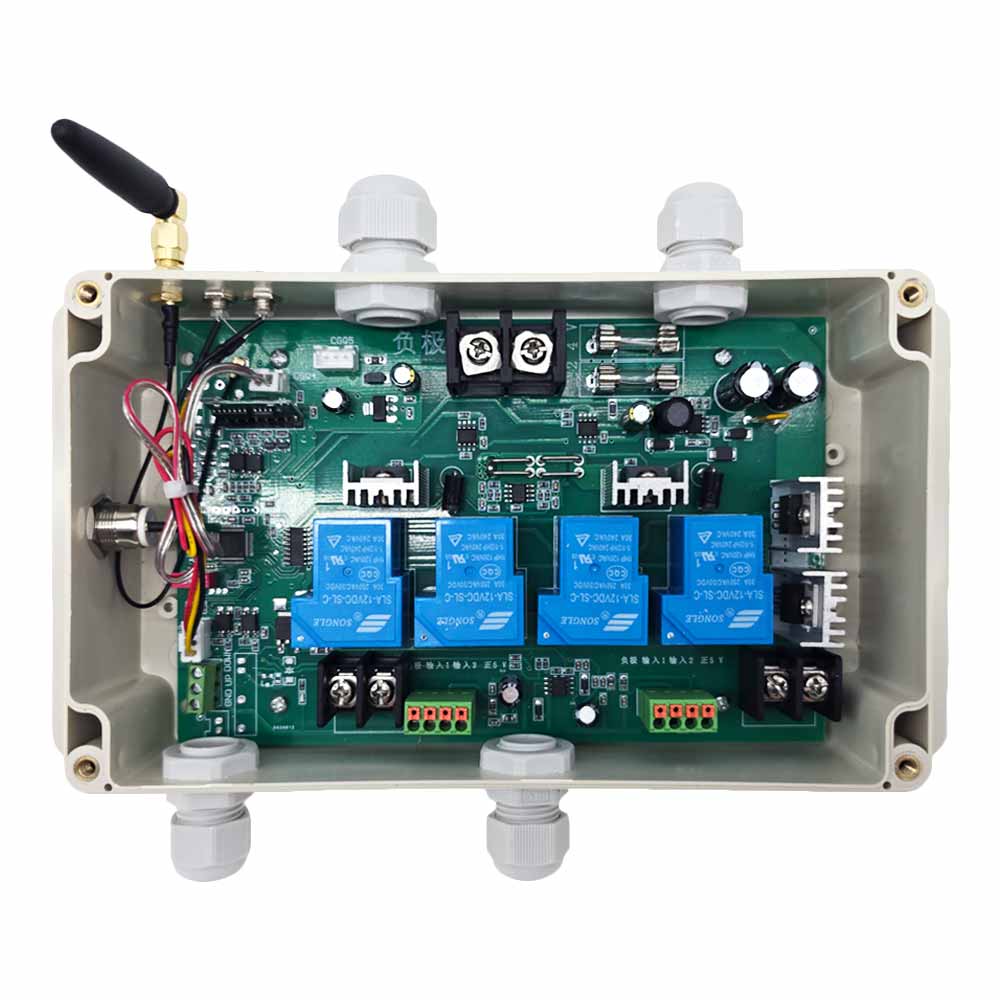

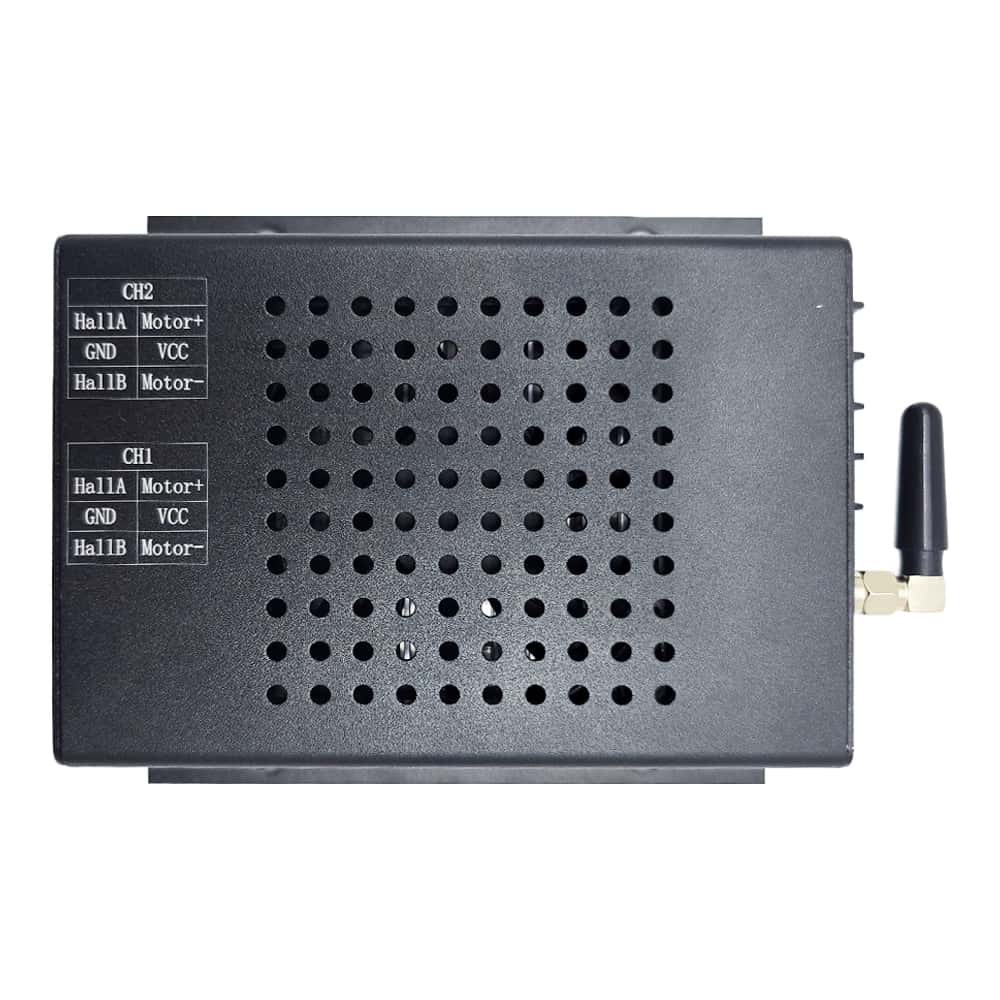

2) Wie in der Abbildung gezeigt, stecken Sie die zwei Klemmen des ersten
Linearantriebs in die zwei Anschlüsse von CH1 des Controllers und stecken
Sie die zwei Klemmen des zweiten Linearantriebs in die zwei Anschlüsse von
CH2 des Controllers.

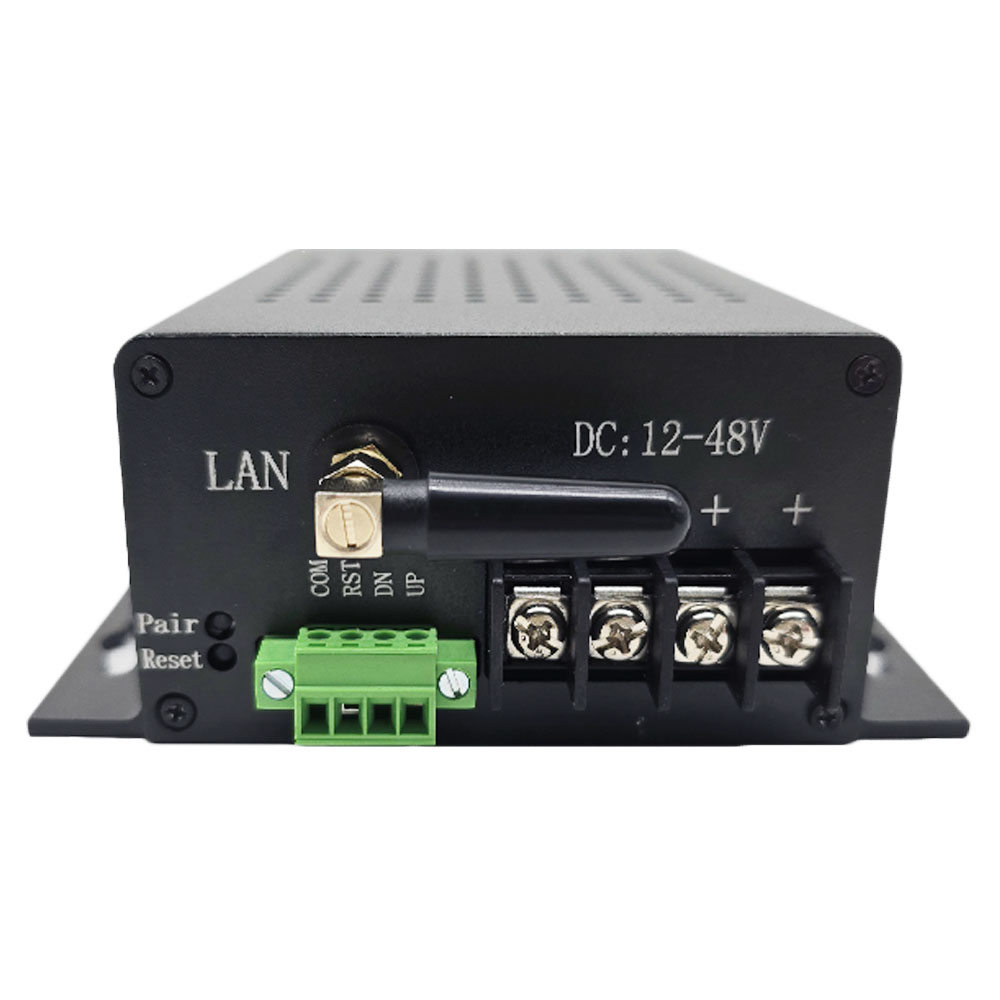

3) Verbinden sie den Pluspol der DC Stromversorgung mit der
Stromversorgungsklemme + des Controllers, und verbinden Sie den Minuspol
der DC Stromversorgung mit der Stromversorgungsklemme - ders Controllers.
So stellen Sie den Steuerungsmodus ein:
Die Controller verfügt über zwei wählbare Steuerungsmodi, den
Verriegelungsmodus und den Momentanmodus. Sie können die Steuerungsmodi wie
folgt umschalten:
Drücken Sie die Pairing-Taste auf dem Controller dreimal hintereinander.
Betrieb:
1. Bedienung über den Touch-Steuergriff:
Achtung: Der Griff wird per Touch-Steuerung bedient. Die
Berührungsempfindlichkeit kann beim ersten Einschalten automatisch
kalibriert werden. Beim Einschalten ist es verboten, den Griff mit den
Händen zu berühren, um eine Beeinträchtigung der
Empfindlichkeitskalibrierung und eine Beeinträchtigung der
Betriebsempfindlichkeit zu verhindern.
1) Drücken und halten Sie die Taste ▲ der Steuergriff, zwei Linearantriebe
fahren gleichzeitig nach außen; Lassen Sie die Taste los, zwei
Linearantriebe stoppen.
2) Drücken und halten Sie die Taste ▼ der Steuergriff, zwei Linearantriebe
ziehen sich gleichzeitig nach innen zurück; Lassen Sie die Taste los, zwei
Linearantriebe stoppen.
3) Drücken Sie eine der Tasten 1, 2 oder 3 am Steuergriff. Die zwei
Linearantriebe bewegen sich automatisch in die mit dieser Taste gespeicherte
Position und stoppen dann automatisch.
Achtung: Sie müssen sich zunächst drei Positionen dieser drei Tasten merken.
4) Die LED-Anzeige am Steuergriff zeigt die Hubpositionsdaten in Echtzeit
an. Wenn beispielsweise die Zahl 03.5 bedeutet, dass die Linearantriebe die
Hubposition von 35 mm erreicht haben.

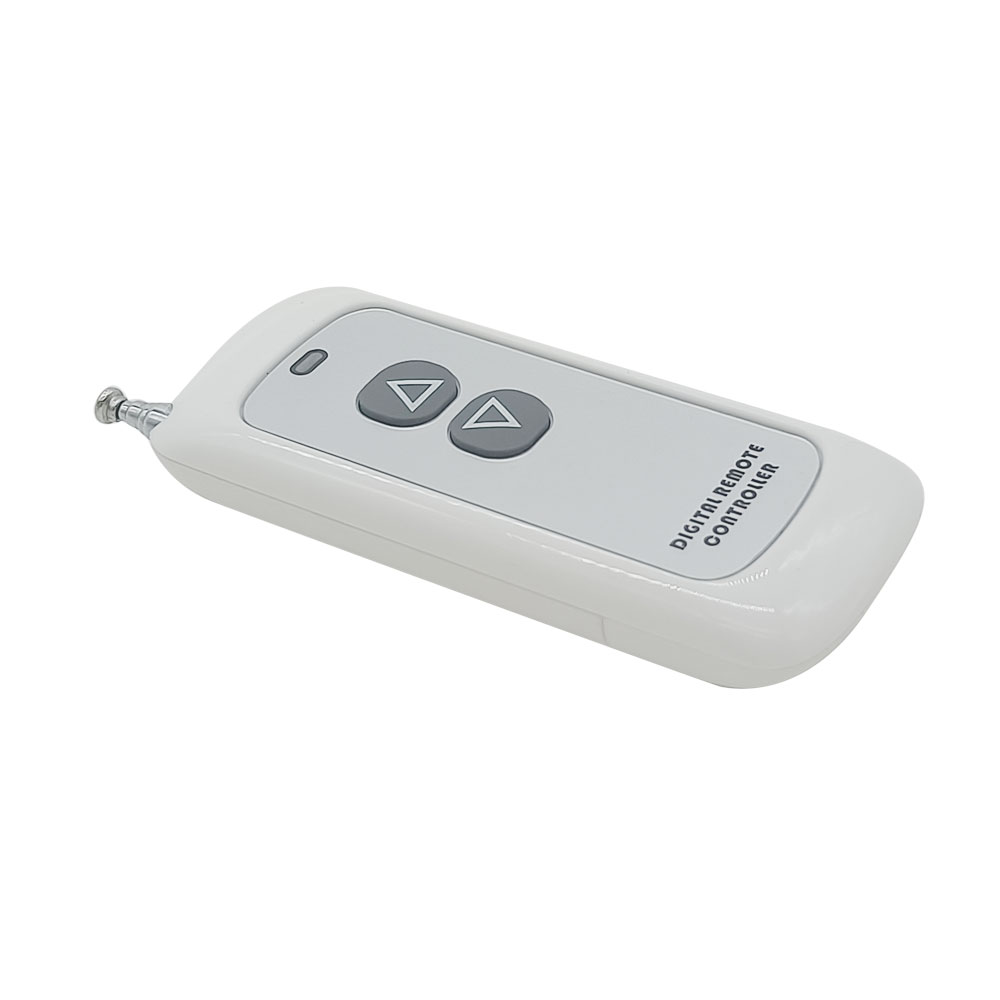

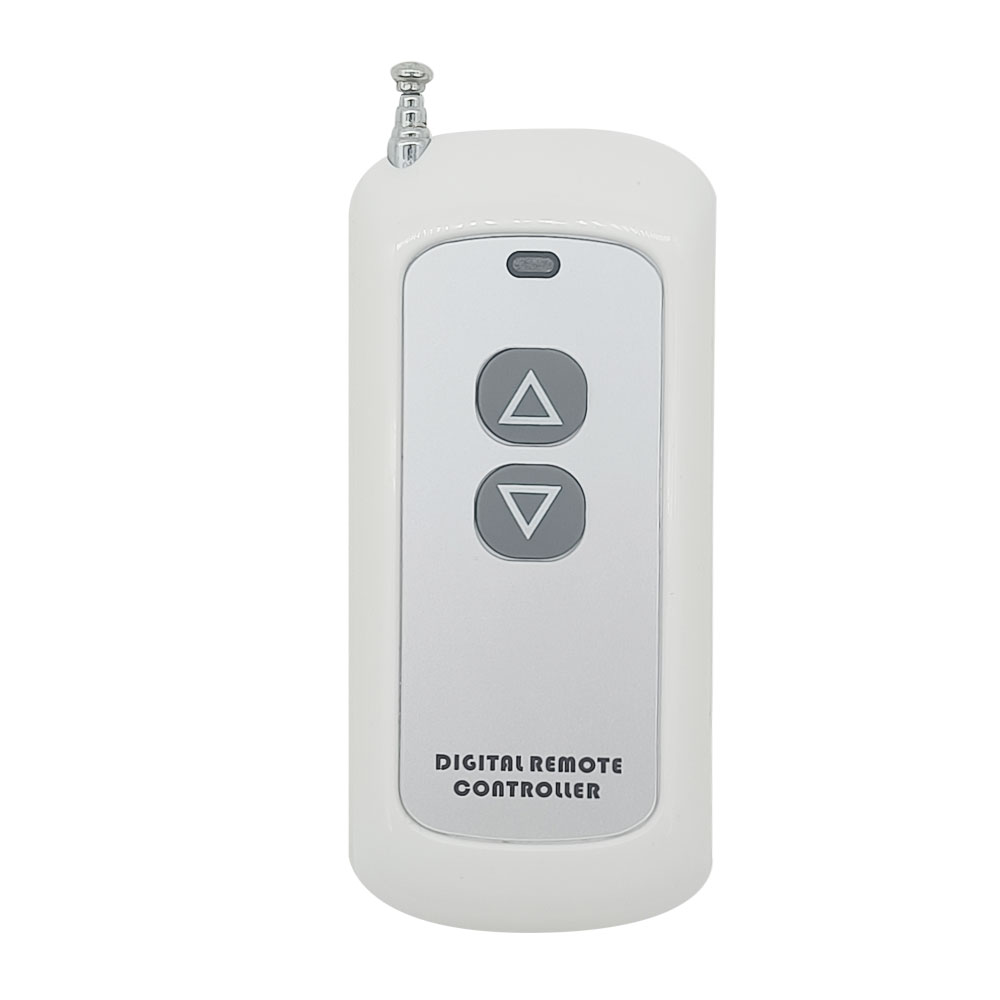

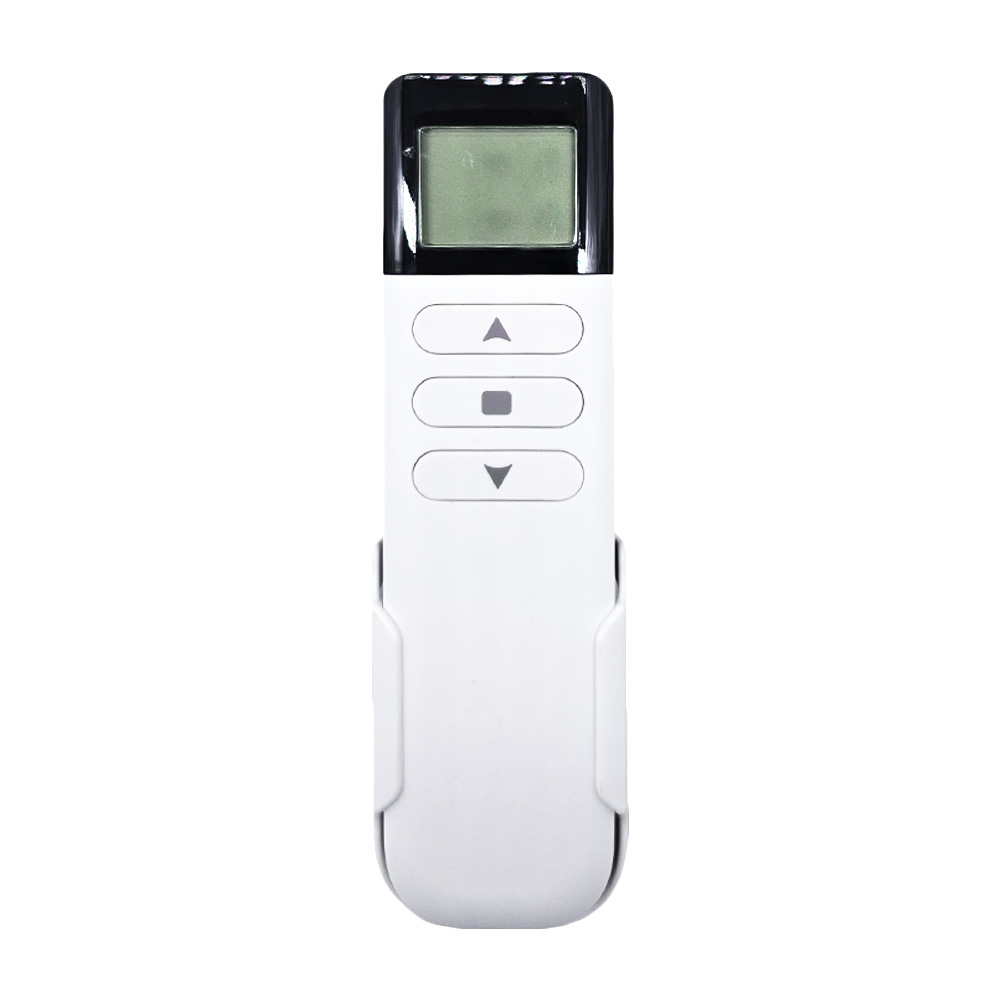

2. Bedienung über die Fernbedienung:
2.1 Wenn der Controller im Momentansteuerungsmodus arbeitet:
1) Drücken und halten Sie die Taste ▲ am Fernbedienung, zwei Linearantriebe
fahren gleichzeitig nach außen; Lassen Sie die Taste los, zwei
Linearantriebe stoppen.
2) Drücken und halten Sie die Taste ▼ am Fernbedienung, zwei Linearantriebe
ziehen sich gleichzeitig nach innen zurück; Lassen Sie die Taste los, zwei
Linearantriebe stoppen.
2.2 Wenn der Controller im Verriegelungssteuerungsmodus arbeitet:
1) Drücken Sie die Taste ▲ der Fernbedienung, zwei Linearantriebe fahren
gleichzeitig nach außen, sie erreichen gleichzeitig den maximalen Hub und
stoppen automatisch.
2) Drücken Sie die Taste ▼ der Fernbedienung, zwei Linearantriebe fahren
gleichzeitig ein, sie fahren gleichzeitig vollständig ein und stoppen
automatisch.
3) Während des Betriebs können Sie die Stopp-Taste oder auch eine beliebige
Taste der Fernbedienung drücken, um zwei Linearantriebe gleichzeitig zu
stoppen.
Zwei wählbare externe Steuerfunktionen:
Die externen Steuerklemmen bieten die Wahl zwischen zwei Funktionen:
manuelle Schalterfunktion oder Endschalterfunktion. Wenn Sie die manuelle

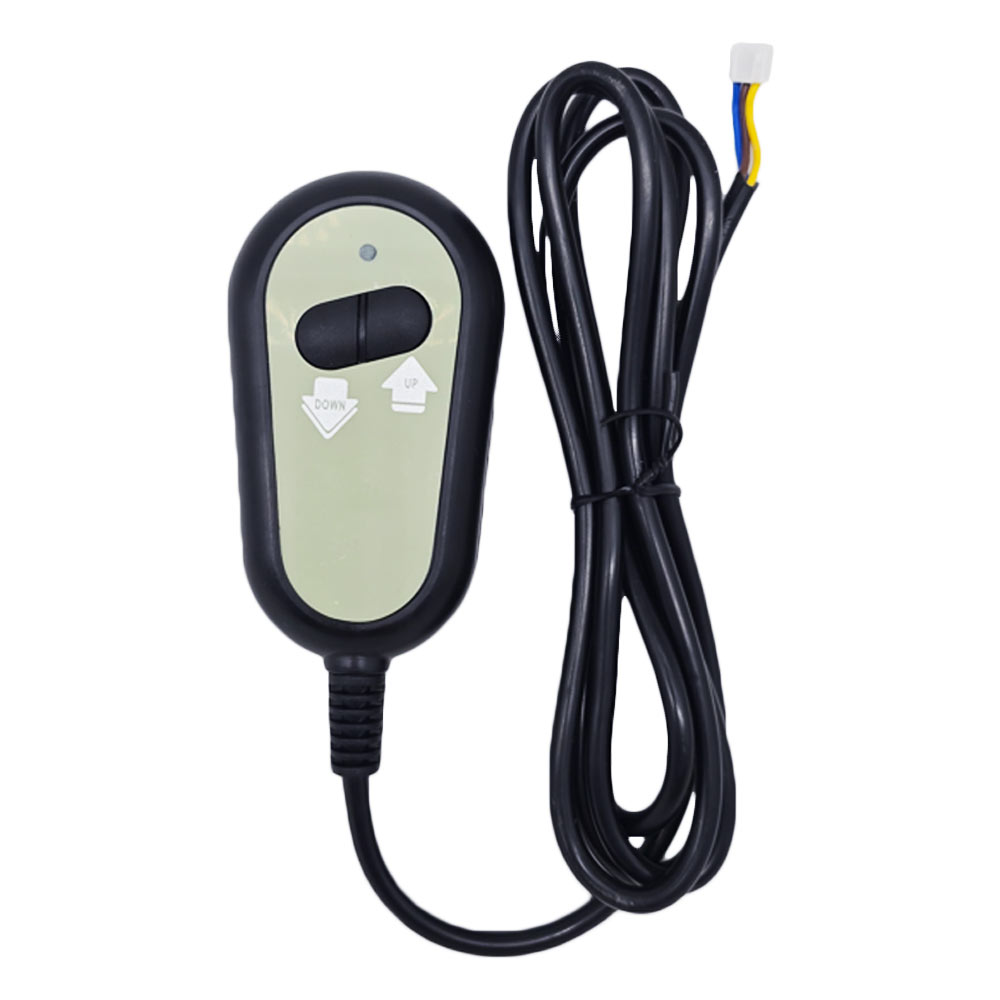

Schalterfunktion wählen, können Sie einen externen manuellen Schalter (z. B.
Modell 0040025) anschließen, um die Linearantriebe zu bedienen. Wenn Sie die
Endschalterfunktion wählen, können Sie zwei externe Endschalter (z. B.
Modell 0010010) anschließen, um die Linearantriebe automatisch zu stoppen.
Die LED-Anzeige der Fernbedienung zeigt die Hubpositionsdaten der
Linearantriebe in Echtzeit an.
Zeigt die LED-Anzeige beispielsweise UP 29.5 cm an, bedeutet dies, dass der
Linearantrieb auf eine Hubposition von 295 mm ausgefahren ist. Zeigt die
LED-Anzeige DN 20.0 cm an, bedeutet dies, dass der Linearantrieb auf eine
Hubposition von 200 mm eingefahren ist.
1. Manuelle Schalterfunktion:
Wenn Sie die manuelle Schalterfunktion wählen, können Sie einen externen
manuellen Schalter (z. B. Modell 0040025) an diesen Controller anschließen
und dann die Linearantriebe darüber bedienen.
1) Der Manueller Schalter verfügt über eine AUF-Taste und eine AB-Taste, und
jede Taste verfügt über zwei normalerweise offene Anschlüsse 3 und 4.
2) Verbinden Sie die Klemmen 3 und 4 der AUF-Taste mit den beiden Klemme UP am Controller und verbinden Sie die Klemmen 3 und 4 der AB-Taste mit
den beiden Klemme DOWN am Controller.
Die Bedienung:
1) Drücken Sie die Taste AUF der Manueller Schalter, zwei Linearantriebe
fahren gleichzeitig nach außen. Während des Betriebs können Sie auch eine
beliebige Taste von zwei Handschaltern drücken, um zwei Linearantriebe
gleichzeitig zu stoppen.
2) Drücken Sie die Taste AB der Manueller Schalter, zwei Linearantriebe
fahren gleichzeitig ein, sie fahren gleichzeitig vollständig ein und stoppen
automatisch. Während des Betriebs können Sie auch eine beliebige Taste von
zwei Handschaltern drücken, um zwei Linearantriebe gleichzeitig zu stoppen.

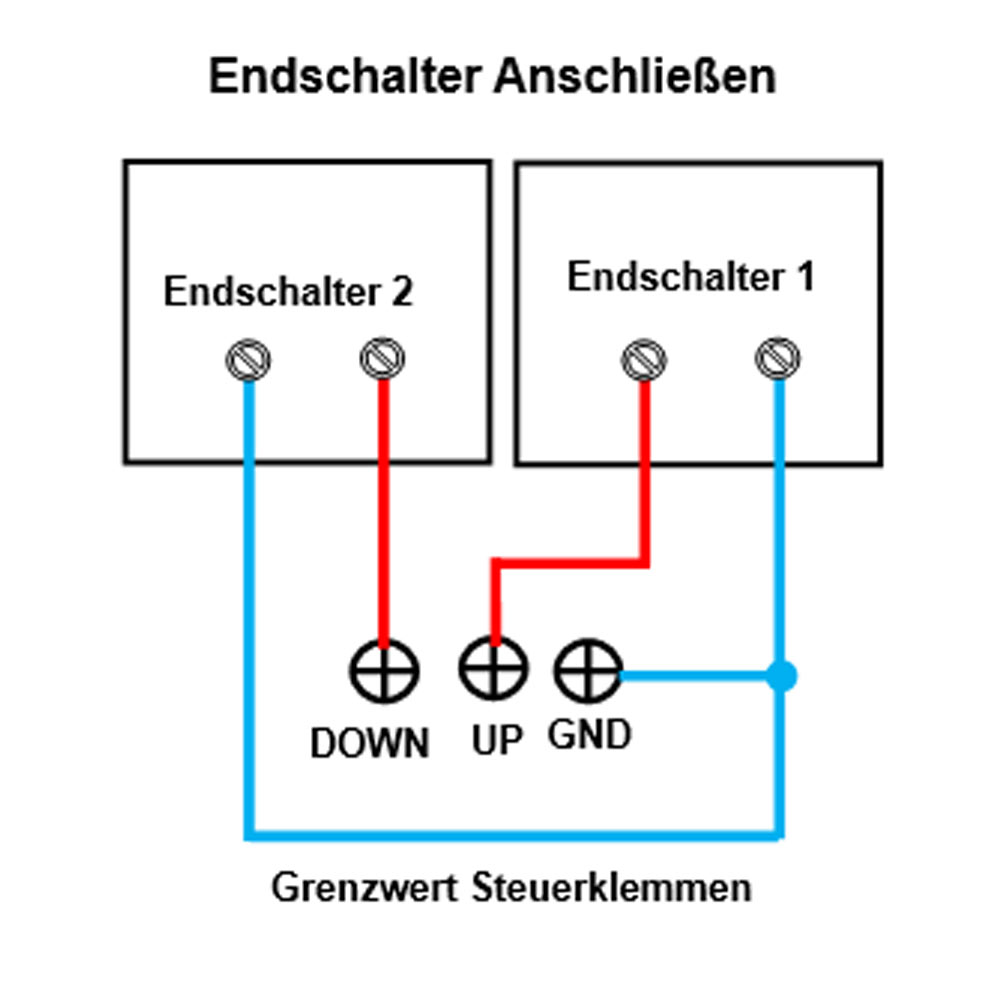

2. Endschalterfunktion:
Wenn Sie die Endschalterfunktion wählen, können Sie zwei externe Endschalter
mit normalerweise offenem Kontakt (z. B. Modell 0010010) an diesen
Controller anschließen und dann die Linearantriebe automatisch darüber
anhalten.
1) Sie können zwei Endschalter anschließen, und jeder Endschalter verfügt
über zwei normalerweise offene Klemmen.
2) Verbinden Sie zwei normalerweise offene Klemmen eines Endschalters an die
Klemmen UP und COM, und Verbinden Sie zwei normalerweise offene Klemmen
eines anderen Endschalters an die Klemmen DOWN und COM.
Die Bedienung:
Wenn zwei Linearantriebs fahren nach außen und ein Endschalter ausgelöst
wird, verbindet er die zwei Klemmen UP und COM und die zwei
Linearantriebs stoppt automatisch.
Wenn zwei Linearantriebs ziehen sich nach innen zurück und ein anderer
Endschalter ausgelöst wird, verbindet er die zwei Klemmen DOWN und COM
und die zwei Linearantriebs stoppt automatisch.
So merken Sie sich drei Hubpositionen:
1) Der Controller kann insgesamt drei Hubpositionen speichern, und jede
Taste speichert eine Hubposition.
2) Fahren Sie zunächst zwei Linearantriebe auf die erste geeignete
Hubposition, die Sie speichern müssen, und halten Sie dann die Taste 1 des
Steuergriffs etwa 5 Sekunden lang gedrückt. Der Hubwert blinkt auf der LED-Anzeige.
Das bedeutet, dass die aktuelle Hubposition bereits in der Taste 1
gespeichert ist.
3) Können Sie zwei weitere Hubpositionen in den Tasten 2 und 3 speichern,
indem Sie dem oben beschriebenen Vorgang folgen.
Reset-Funktion:
Wenn die LED-Anzeige am Steuergriff den Fehlercode anzeigt, müssen Sie das
System wie folgt zurücksetzen.
Reset-Betrieb: Drücken und halten Sie die Taste R des Steuergriffs oder
die Taste Reset des Controllers, bis alle Linearantriebe vollständig
eingefahren sind und die LED-Anzeige am Steuergriff "00.0" anzeigt. Lassen
Sie dann die Taste los.
So koppeln Sie die neue Fernbedienung mit dem Controller:
Beachten: Wir haben den Fernbedienung mit dem Controller gekoppelt vor dem
Verlassen des Werks. Wenn Sie mehr Fernbedienungen koppeln möchten, gehen
Sie wie folgt.
1) Drücken und halten Sie die Pairing-Taste auf dem Controller für 5~6
Sekunden, bis das grüne LED schnell blinkt. Dies bedeutet, dass der
Controller den Lernstatus einnimmt.
2) Drücken Sie die Tasten ▲ und ▼ der Fernbedienung fünfmal hintereinander.
Die CH-Position auf der LED-Anzeige der Fernbedienung wechselt von -- auf
00, steigt dann schrittweise an und wechselt schließlich wieder auf --. Der
Controller beendet den Pairing-Status automatisch. Dies bedeutet, dass die
Kopplung erfolgreich ist.
3) Der Controller kann mehrere Fernbedienungen mit verschiedenen kodes
lernen.
Lieferumfang:

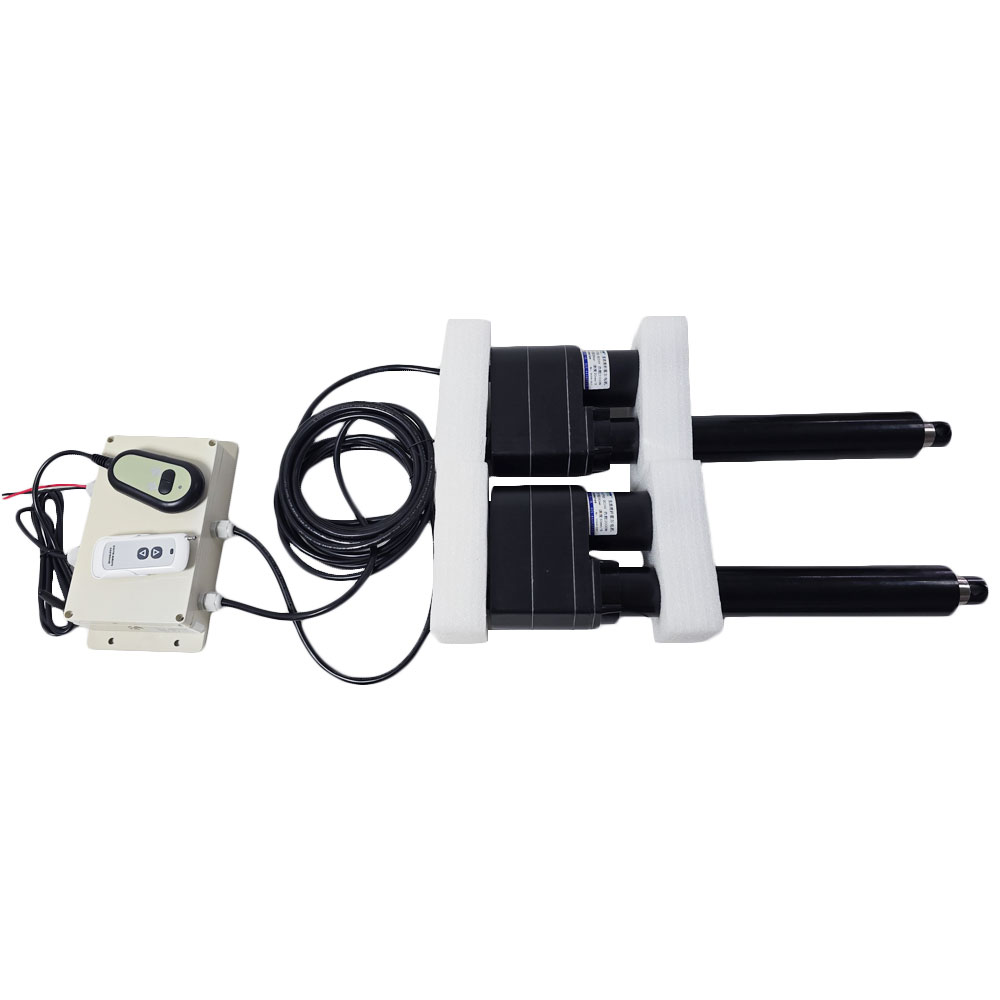

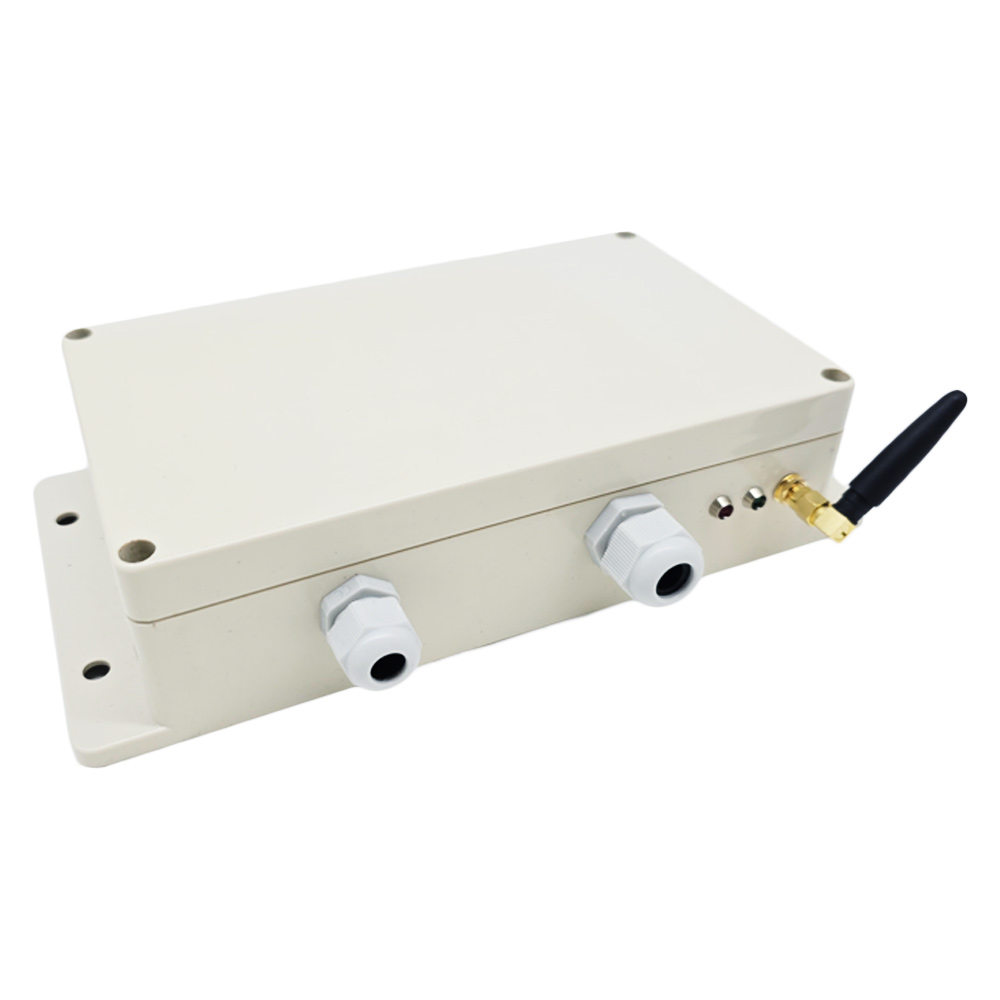

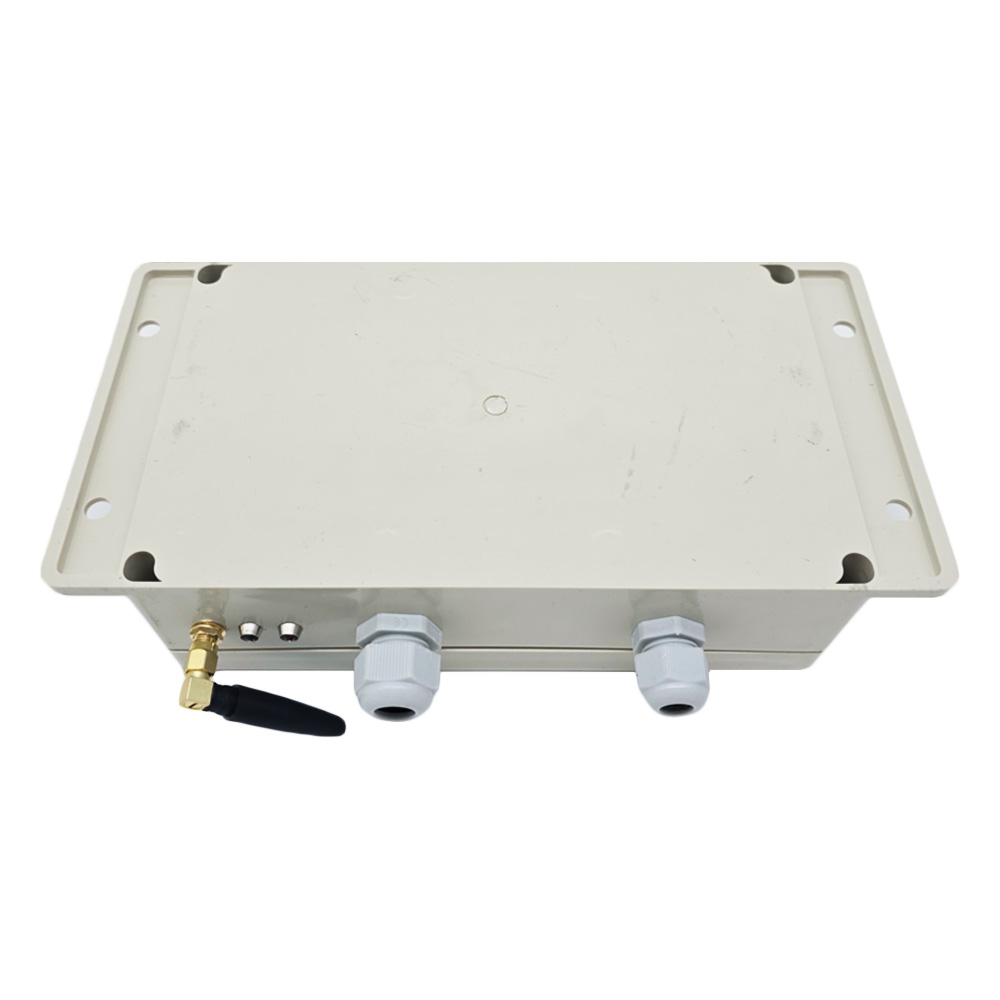

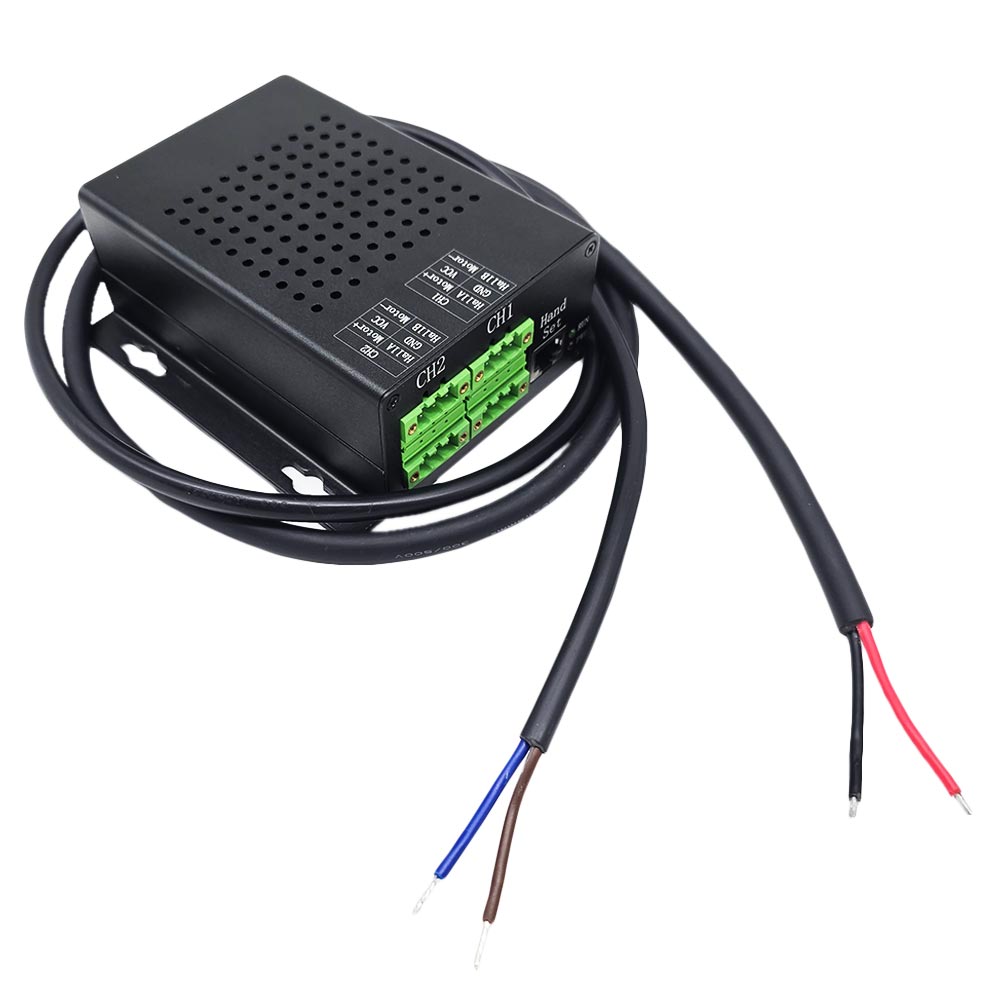

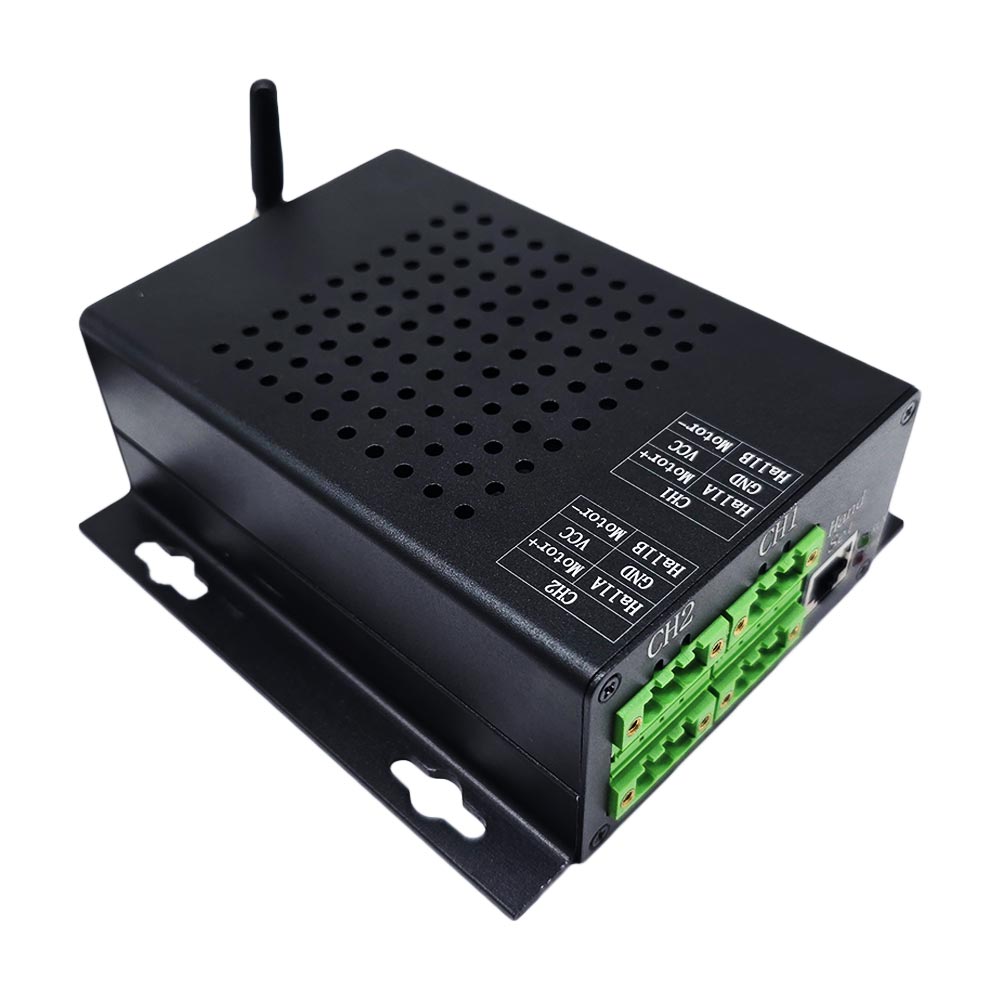

1 x Synchronisation Controller (Eine-Steuerung-Zwei, für 2 Linearantriebe C
mit Hall Effekt Sensors)
1 x Touch-Steuergriff
1 x Fernbedienung (CH-3)
1 x Bedienungsanleitung Beachten: Zwei Linearantriebe C Sind nicht enthalten, bitte separat bestellen.
