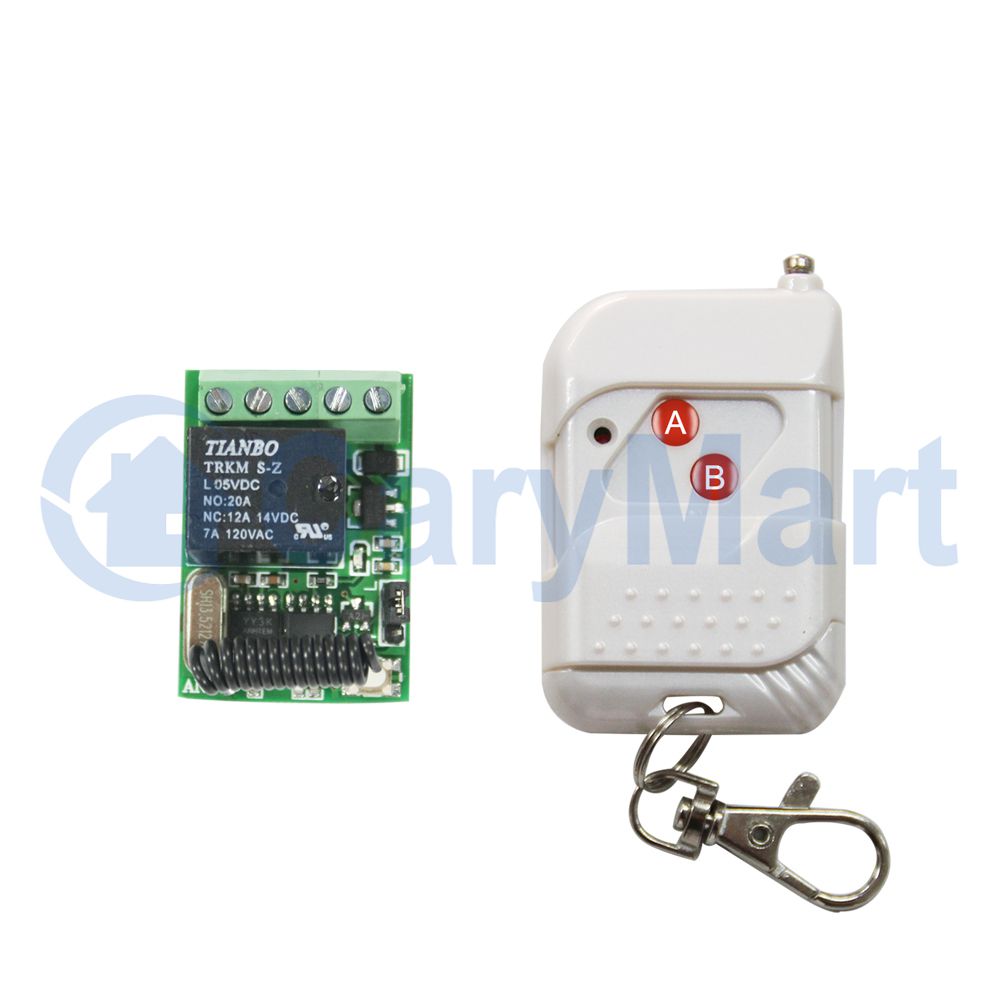

Lieferumfang:
1 x Empfänger: S1UC-DC(4~12V)
1 x Sender: C-2
1 x Bedienungsanleitung
Kennzeichen:
Drahtlose Steuerung, einfach zu installieren.
Super Mini Größe.
5A Relaisausgang.
Kontrollleuchten, Motoren, elektrische Türen oder Schlösser oder andere
Geräte mit Spannung AC110~240V oder DC0~28V.
Mit dem Sender (Fernkontroller) können der Empfänger vom irgenden Ort
an-/ausgeschaltet werden, wo innerhalb die zuverlässige Entfernung ist.
Die drahtlose Funksignale können durch Wände, Böden und Türen laufen
Geschutzt vor Gegenstrom und übermäßigem Strom.
Zuverlässige Kontrollieren: Der Empfänger arbeitet nur mit dem Sender
verwenden, der den gleichen Code verwendet.
Ein/mehrere Sender kann ein/mehrere Empfänger gleichzeitig kontrollieren.
Sendefrequenz: 433MHz
Empfänger:
Modell Nr.: S1UC-DC (4~12V)
Kanal: 1 Kanal
Kontrollmodi: Toggle, Momentan, Verklinkte
Kodierungstyp: Festkode oder Lernkode
Kodierung Setzen: Durch Lernen
Stromversorgung (Betriebsspannung): DC 4~12V
Ausgabe: Relais Ausgabe (Normalerweise geöffnet und normalerweise
geschlossen)
Arbeitsspannungsbereich von Relais: AC110~240V oder DC0~28V
Maße der PCB: 34mm x 23mm x 17mm
Ruhestrom: ≤7mA
Maximaler Betriebsstrom des Relais: 5A
Empfänger Betriebsstrom: 30mA

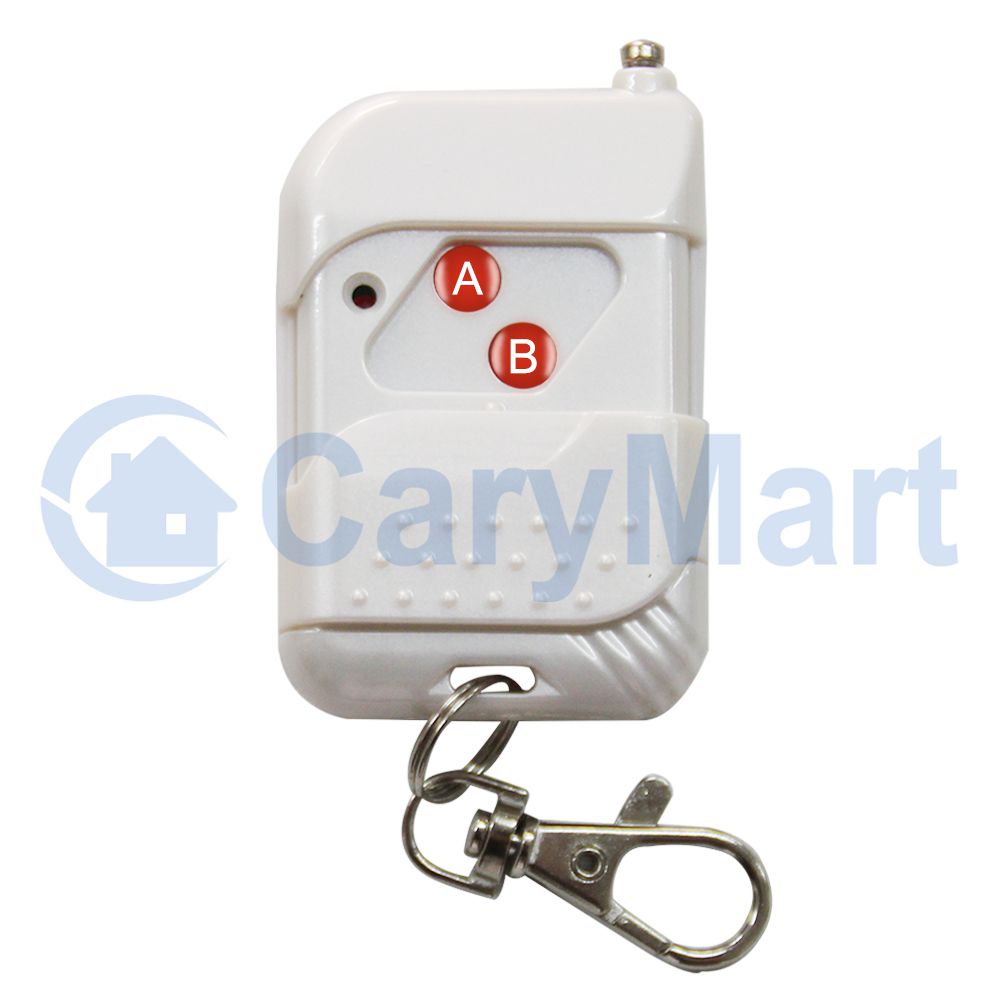

Sender:
Modell Nr.: 0021001 (C-2)
Mit Schiebedeckel: schließen wenn es nicht benutzt wird (um den Knopf zu
schützen). Schieben den Deckel, der Knopf wird erscheinen.
Farbe des Gehäuses: Holzmuster / Weiß / Schwarz
Kanal/Knopf: 2
Symbol des Knopfs: 1, 2
Betriebsspannung: 12V (1 x 23A-12V Batterie, kann 12 Monate benutzt
werden)
Betriebsstrom: 6mA
Betriebsfrequenz: 433Mhz
Enkodierung Chip: PT2262/ PT2264 / SC2262
Enkodierung Typ: Festcode durch Löten, bis zu 6561 Kodes
Sendeentfernung: 100m / 300ft (Theoretisch)
Die Entfernung 100m ist eine theoretische Daten, es soll auf freiem Ort
bedient werden, keine Hindernisse, keine anderen Störungen. Aber wenn es
getestet wird, gibt es Bäume, Wände oder andere Hindernisse, und es gibt
viele Störungen von anderen Signalen. Vielleicht kann die tatsächliche
Entfernung daher 100m nicht erreichen.
Wenn Sie die teleskopische Antenne verlängern, wird die
Arbeitsreichweite erweitern, die Arbeitsreichweite ist doppelt so große
als früher.
Anpassung Modus: ASK
Betriebstemperatur: -20 ° C bis +70 ° C
Einheit Mass: 58mm x 39mm x 16mm
Gewicht: 30g
Passende Sender:
Der Empfänger kann mit verschiedenen Sendern arbeiten, wie z.B.
Modell C-1 / C-2 (100M), CWB-1 / CWB-2 (50M, wasserdicht), CP-1 / CP-2
(500M), oder CB-1 / CB-2 (1000M) usw.
Wenn Sie den Empfänger in den Selbstverriegelungs oder Momentanmodus
versetzen, sollte er mit Einknopf-Sendern wie Modell C-1 (100M), CWB-1
(50M, wasserdicht), CP-1 (500M) oder CB-1 (1000M) usw. Wenn Sie den
Empfänger in den Verriegelungsmodus versetzen, sollte er mit zwei Tasten
funktionieren, wie z.B. Modell C-2 (100M), CWB-2 (50M, wasserdicht),
CP-2 (500M), oder CB-2 (1000M) usw.
Reichweite:
Mit dem Sender wie C-2 kann die Reichweite max. 100M im Freifeld
sein.
Die Entfernung von 100M ist ein theoretische Wert. Es soll auf einer
öffentlichen Erde bedient werden,darauf gibt es keine Absperrung und
keine Interferenz .Aber in wirklichem Leben verhindert das Funksignal
durch Bäume,Wände oder andere Bauwerke ,noch kann es durch anderen
Signale gestört werden. Deshalb ist die wahre Entfernung kleiner als die
max. Reichweite.
Verwendung (mit dem Sender C-2):
Der Empfänger kann verwendet werden, um DC 0~28V und AC 110~240V
Geräte zu kontrollieren.
Achtung: Der Empänger ist Relais Ausgabe, keine DC/AC Strom Ausgabe.

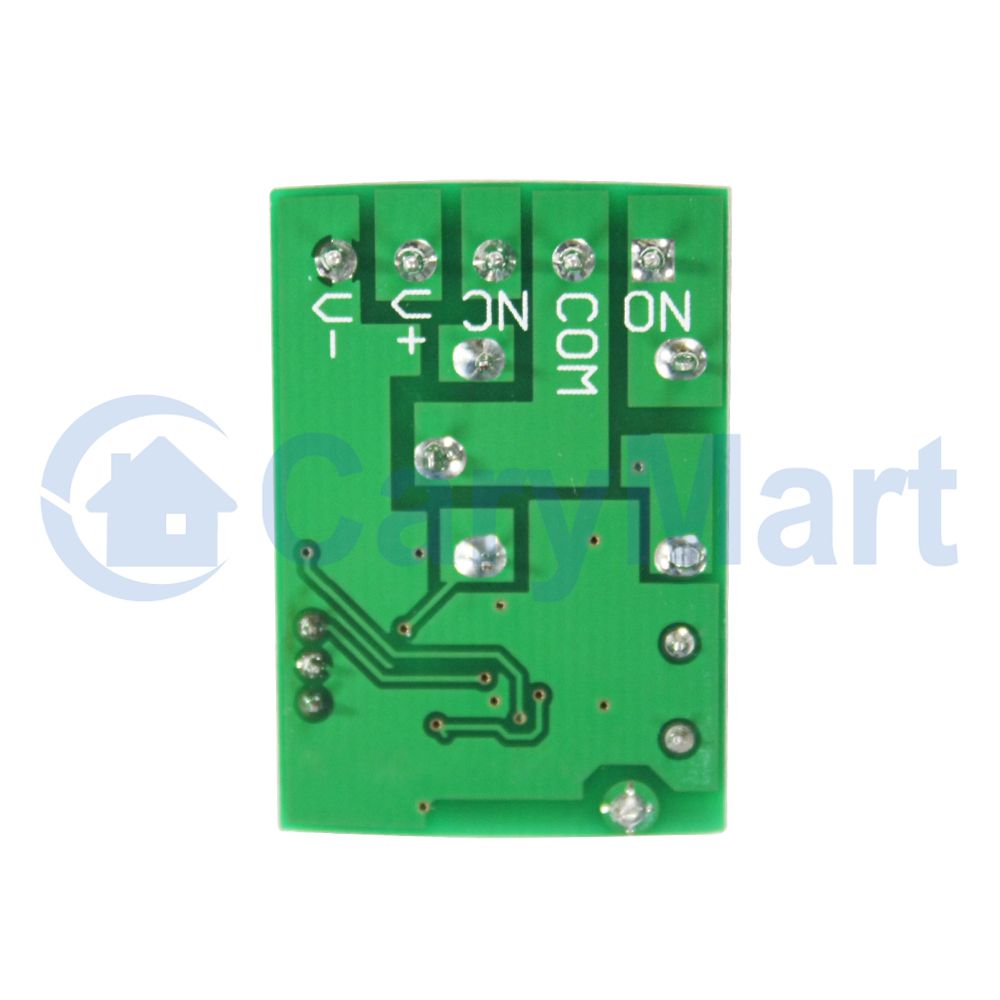

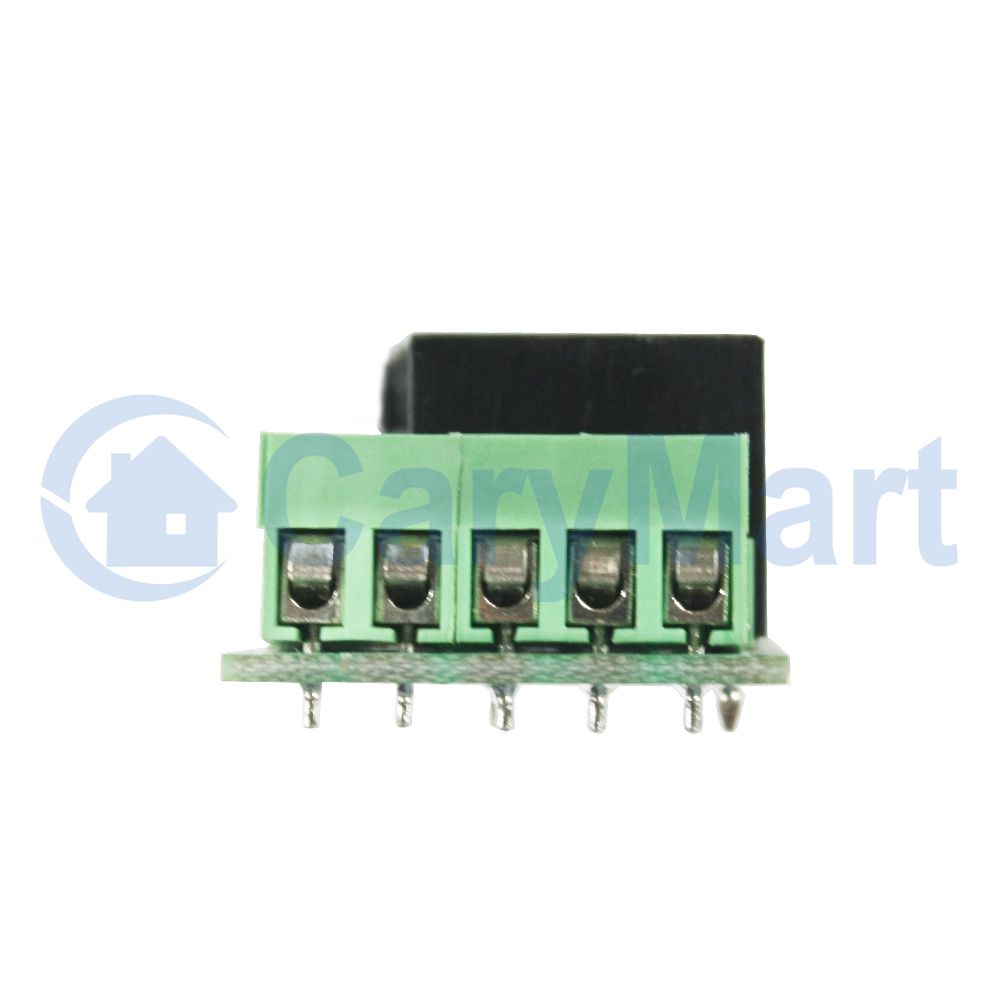

Grundstellung des Relais Ausgabe Terminals: die Terminals NO und COM
sind normalerweise geöffnet; die Terminals NC und COM sind normalerweise
geschlossen.
1. Verdrahtung:

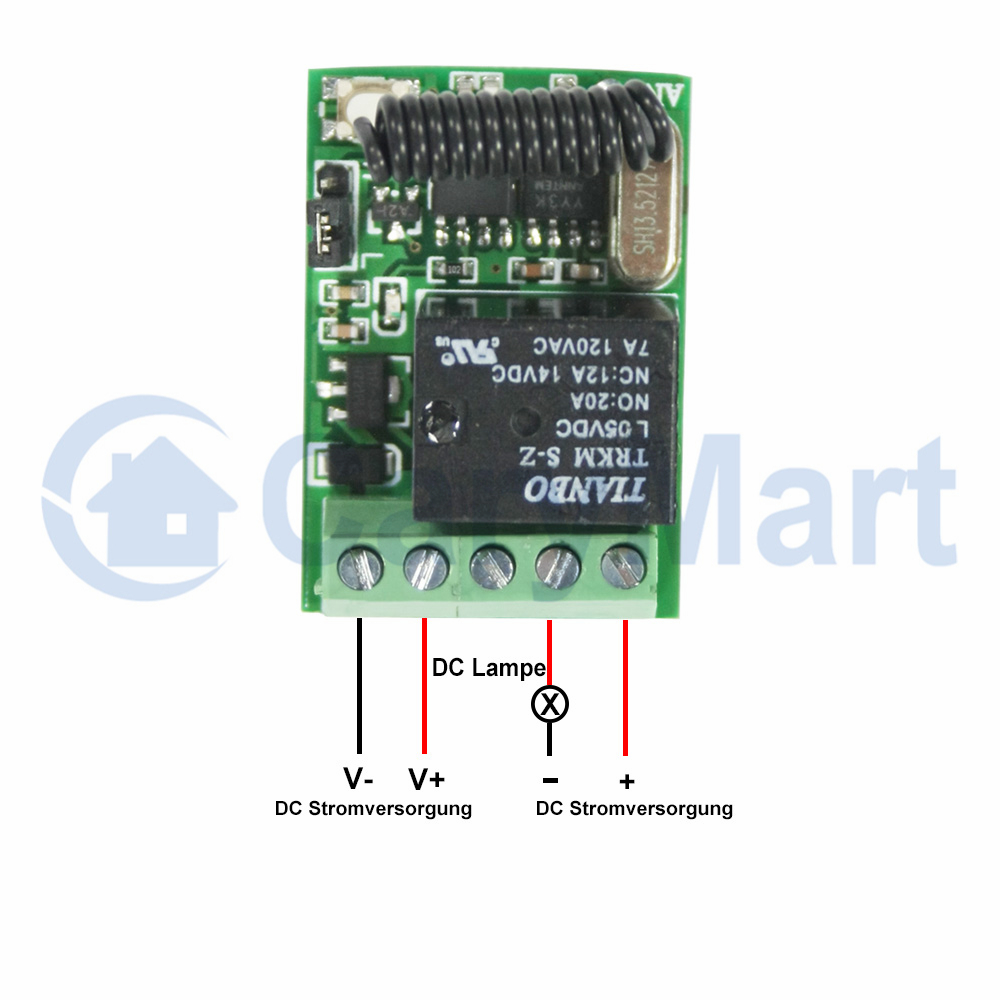

Wenn Sie ein DC 12V Licht kontrollieren möchten, bedienen Sie wie
folgend:
1) Verbinden den positiven Pol der DC Stromversorgung an der Terminal
"V+", und verbinden den negativen Pol der DC Stromversorgung an der
Terminal "V-".
2) Verbinden den Terminal NO an den positiven Pol von der DC
Stromversorgung, verbinden den Terminal COM an den positiven Pol von des
DC Lichts, und verbinden den negativen Pol des DC Lichts an den
negativen Pol von der DC Stromversorgung.

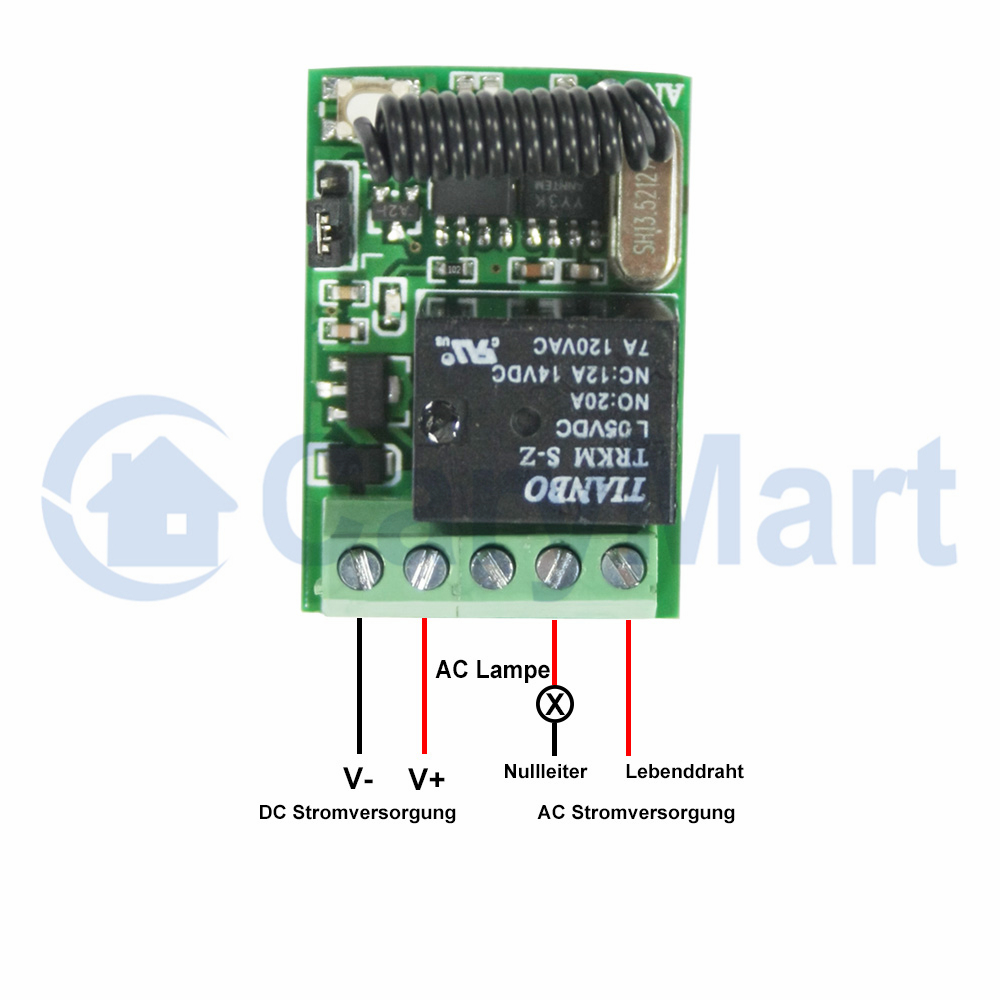

Wenn Sie ein AC 220V Licht kontrollieren möchten, bedienen Sie wie
folgend:
1) Verbinden den positiven Pol der DC Stromversorgung an der Terminal
"V+", und verbinden den negativen Pol der DC Stromversorgung an der
Terminal "V-".
2) Verbinden den Terminal NO an den Energiebündel von der AC
Stromversorgung, verbinden den Terminal COMan eine Seite des AC Lichts,
und verbinden eine andere Seite des AC Lichts an den Mittelleiter von
der AC Stromversorgung.
2. VerschiedeneSteuerungsmodiEinstellen
Wir haben den Empfänger vor der Lieferung als Verriegelungsmodus
eingestellt. Wenn Sie andere Kontrollmodi verwenden möchten, gehen Sie
wie folgt vor:
Einstellung des Verklinkte modus: Schließen Sie einen Pin zwischen den
Terminals L und G an.
Verklinkte modus: Drücken Sie Taste 1 -> On; Drücken Sie Taste 2 ->
Off.
Drücken Sie Taste 1: Das Relais wird aktiviert (verbinden die Terminals
NO und COM, trennen die Terminals NC und COM) und die angeschlossene
Lampe wird eingeschaltet.
Drücken Sie Taste 2: Das Relais wird deaktiviert (verbinden die
Terminals NC und COM, trennen die Terminals NO und COM) und die
angeschlossene Lampe wird ausgeschaltet.
Einstellung des Toggle modus: Verbinden Sie den Pin nicht.
Toggle Modus: Drücken Sie die Taste -> On; Drücken Sie die
Taste erneut -> Off.
Drücken Sie Taste 1: Das Relais wird aktiviert (verbinden die Terminals
NO und COM, trennen die Terminals NC und COM) und die angeschlossene
Lampe wird eingeschaltet.
Drücken Sie Taste 1 erneut: Das Relais wird deaktiviert (verbinden die
Terminals NC und COM, trennen die Terminals NO und COM) und die
angeschlossene Lampe wird ausgeschaltet.
Einstellung des Momentan modus: Verbinden Sie einen Pin zwischen den
Terminals M und G.
Momentan modus: Drücken und halten Sie die Taste -> On; Lassen Sie die
Taste los -> Off.
Drücken und halten Sie die Taste 1: Das Relais wird aktiviert (verbinden
die Terminals NO und COM, trennen die Terminals NC und COM) und die angeschlossene Lampe wird eingeschaltet.
Lassen Sie die Taste 1 los: Das Relais wird deaktiviert (verbinden die
Terminals NC und COM, trennen die Terminals NO und COM) und die
angeschlossene Lampe wird ausgeschaltet.
