Anwendung:

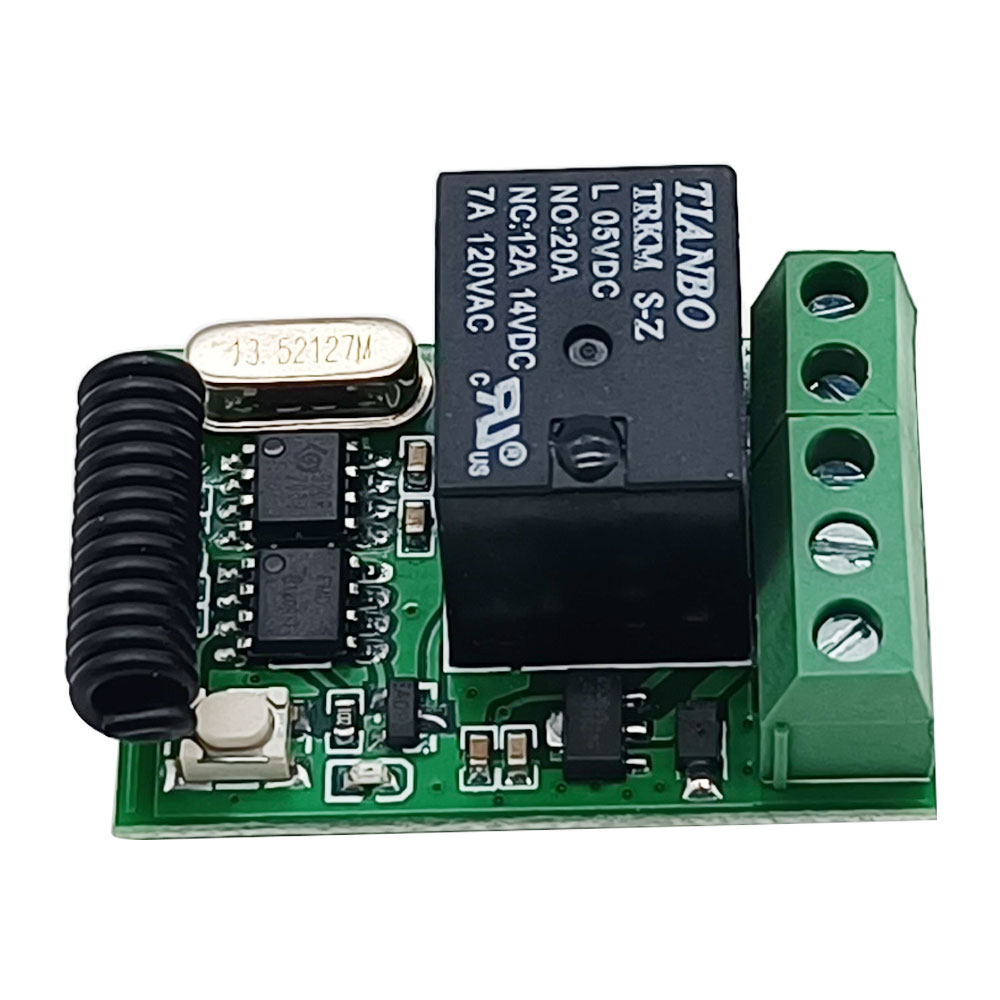

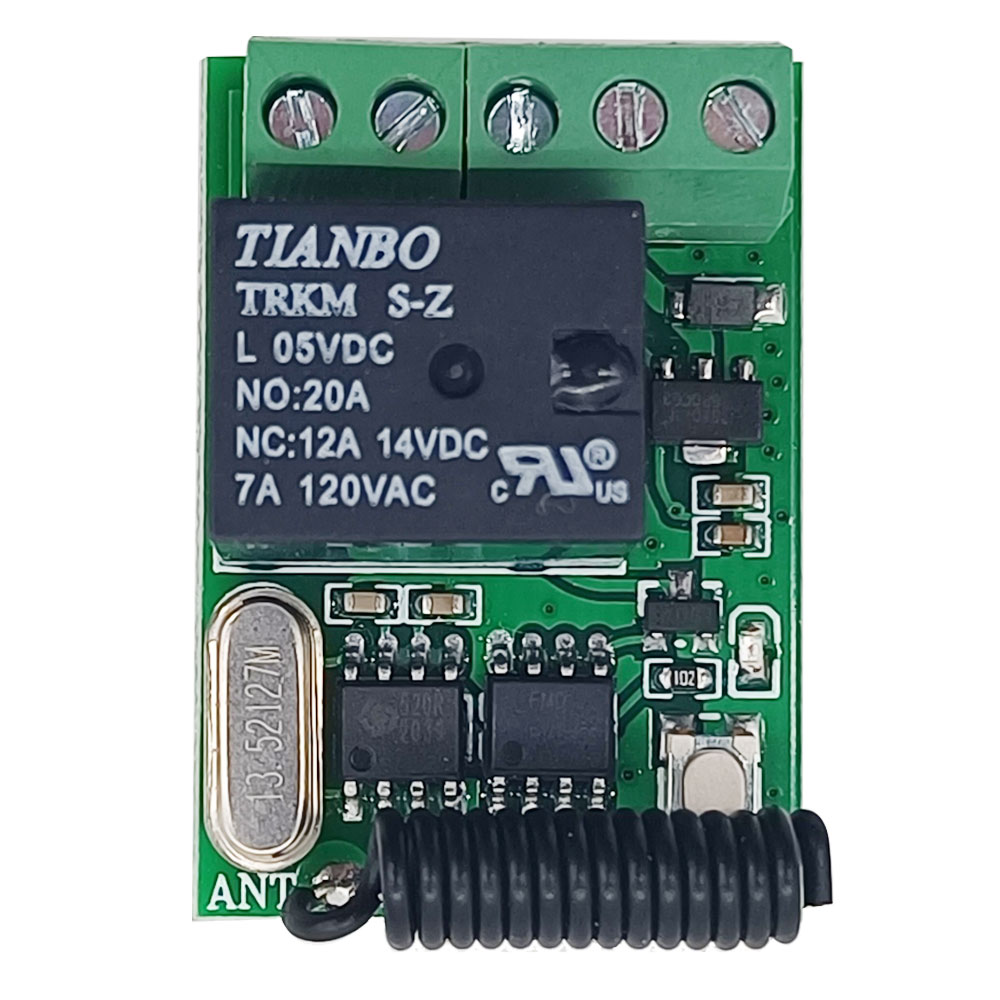

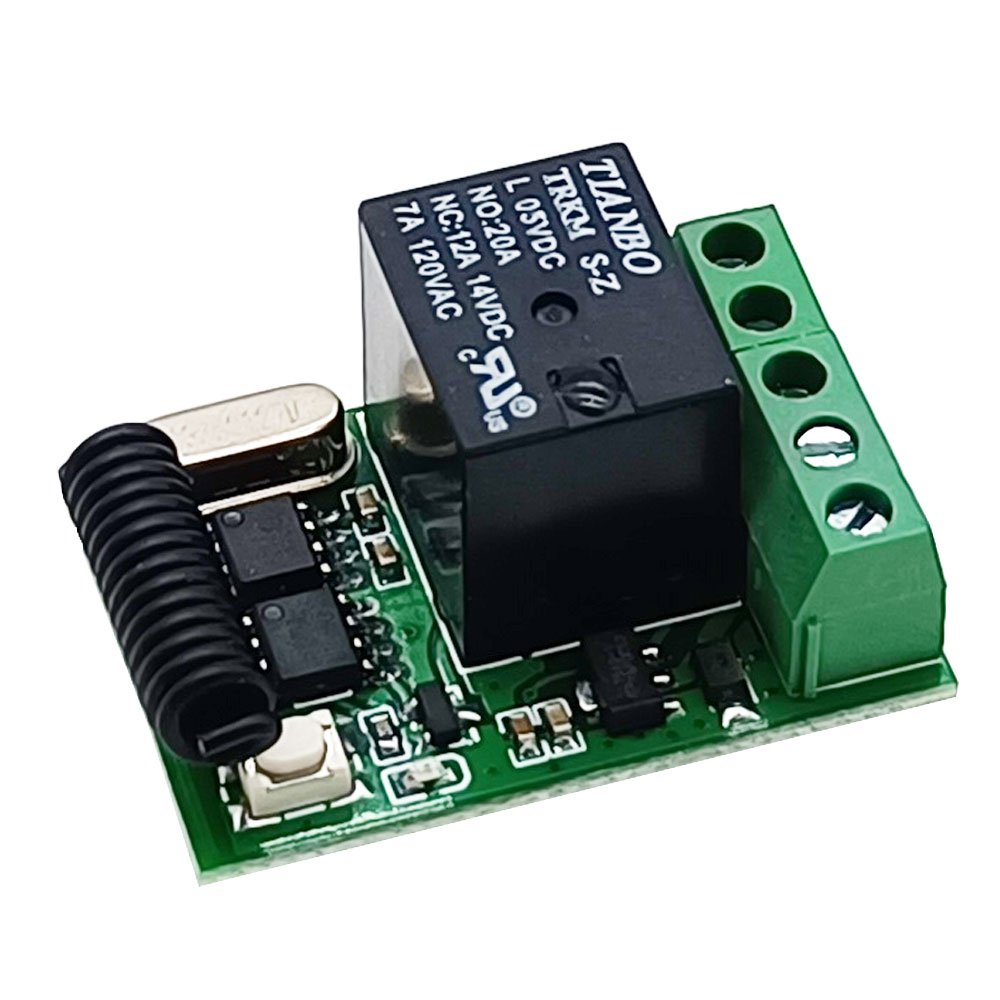

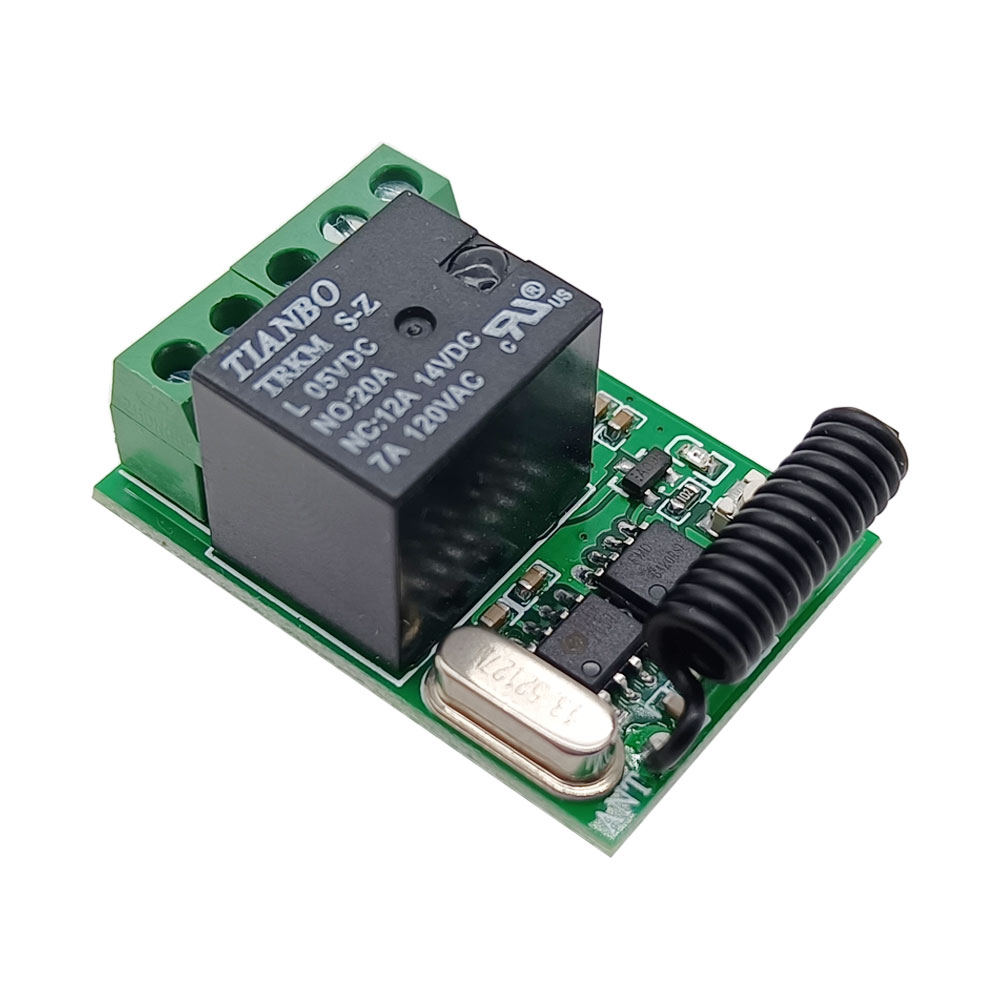

Dieser kleine Empfänger ist ein elektrisches Gerät mit einem
1-Kanal-Trockenrelaisausgang, und er bildet zusammen mit dem Sender ein
Empfänger-Sender-System. Dieses System eignet sich zur Fernsteuerung
verschiedene AC oder DC Geräte an Land und in der Luft fernsteuern, wie
Lichter, Sirenen, Schlösser, Motoren, Türen, Fenster, Elektromagnetventile,
Sicherheitsalarm und Geschäftsschilder. Die Anwendungen sind endlos.
Dieser Empfänger verfügt über eine 5 Sekunden Verzögerungsfunktion. Wenn das
Gerät ausgelöst wird, hört es nach einer Verzögerung von 5 Sekunden
automatisch auf zu arbeiten.
Merkmal:
Drahtlose Steuerung, einfach zu installieren.
Super Mini Größe
Betriebsspannungsbereich DC 5~12V
5A-Relaisausgang: Dieser Empfänger ist der trockene Relaisausgang, es können
zur Steuerung DC und AC Geräte verwendet werden. Die Ausgangsklemmen sind NO
/ NC (normalerweise geöffnet / normalerweise geschlossen) und dienen als
Schalter. Es bedeutet, dass Sie auch eine separate Stromversorgung an Geräte
anschließen sollen.
Mit 5 Sekunden Verzögerungsfunktion.
Der Sender / die Fernbedienung kann den Empfänger steuern von jedem Orten
innerhalb einer zuverlässigen Entfernung.
Das Funksignal des Senders kann durch Wände, Böden, Türen oder Fenster, aber
es wird einige Betriebsreichweite verlieren.
Der Empfänger hat den eingebauten Schutz vor Gegenstrom und übermäßigem
Strom.
Der Empfänger arbeitet nur mit dem ausgewählten Sender, der mit dem
Empfänger gekoppelt ist.
Ein oder einige Sender / Fernbedienungen können einen oder einige Empfänger
steuern gleichzeitig.
Es können zwei oder mehr Empfänger verwendet werden in der gleichen Gegend.
Empfänger Parameter:
Modell: S1UC-DC
Betriebsspannung: DC 5~12V
Betriebsfrequenz: 433.92MHz
Statische Strom: ≤7mA
Kanal: 1 Kanal
Maximale Lastspannung des Relais: 240VAC oder 28VDC
Maximaler Betriebsstrom des Relais: 5 A
Betriebsstrom des Empfängers: 30 mA
Drahtbereich für die Terminals: 22-16 AWG
4 Wählbare Modi: Selbstsichernd, Momentan, Verriegelung, Zeitverzögerung
Maße der PCB: 34 x 23 x 17 mm
Passende Fernbedienungen:
Dieser Empfänger kann mit verschiedenen Sendern arbeiten,
C-1 /
C-2 (100M),
CWB-1 /
CWB-2 (50M, wasserdicht),
CQ-1 /
CQ-2 (50M) oder
CB-1 /
CB-2 (1000M) usw.
Wenn Sie den Empfänger in den Selbstsichernd, Momentan oder Zeitverzögerung
modus versetzen, es sollte mit einen Taste Sender funktionieren, wie C-1,
CWB-1, CQ-1 oder CB-1 usw.
Wenn Sie den Empfänger in den Verriegelung modus versetzen, es sollte mit
zwei Tasten Sender funktionieren, wie C-2, CWB-2, CQ-2 oder CB-2 usw.
Arbeitsbereich:
Dieser Empfänger und verschiedene Sender bilden einen kompletten Satz, mit
dem unterschiedliche Arbeitsabstände erreicht werden können. Wenn es und der
Sender C-1 oder C-2 beispielsweise einen vollständigen Satz bilden, kann der
maximale Arbeitsabstand in einem offenen Bereich 100 Meter erreichen. Wenn
es und der Sender CB-1 oder CB-2 einen vollständigen Satz bilden, kann der
maximale Arbeitsabstand in einem offenen Bereich 1000 Meter erreichen.
Der maximale Arbeitsabstand basiert auf theoretischen Daten, die ohne
Barrieren und ohne Störungen vorliegen würden. Aber in wirklichem Leben wird
es durch Bäume, Mauern oder andere Gebäude behindert und durch andere
Funksignale gestört. Daher kann es sein, dass der tatsächliche
Arbeitsabstand diesen maximalen Abstand nicht erreicht.
Wenn Sie einen größeren Arbeitsbereich wünschen, können Sie entweder die
Antenne am Empfänger austauschen oder einen RF-Repeater verwenden.
Verwendung:
Der Empfänger kann zur Steuerung 0~28 VDC und 110~240 VAC Geräte verwendet
werden.
Beachten: Dieser Empfänger ist der trockene Relaisausgang, und kein DC/AC

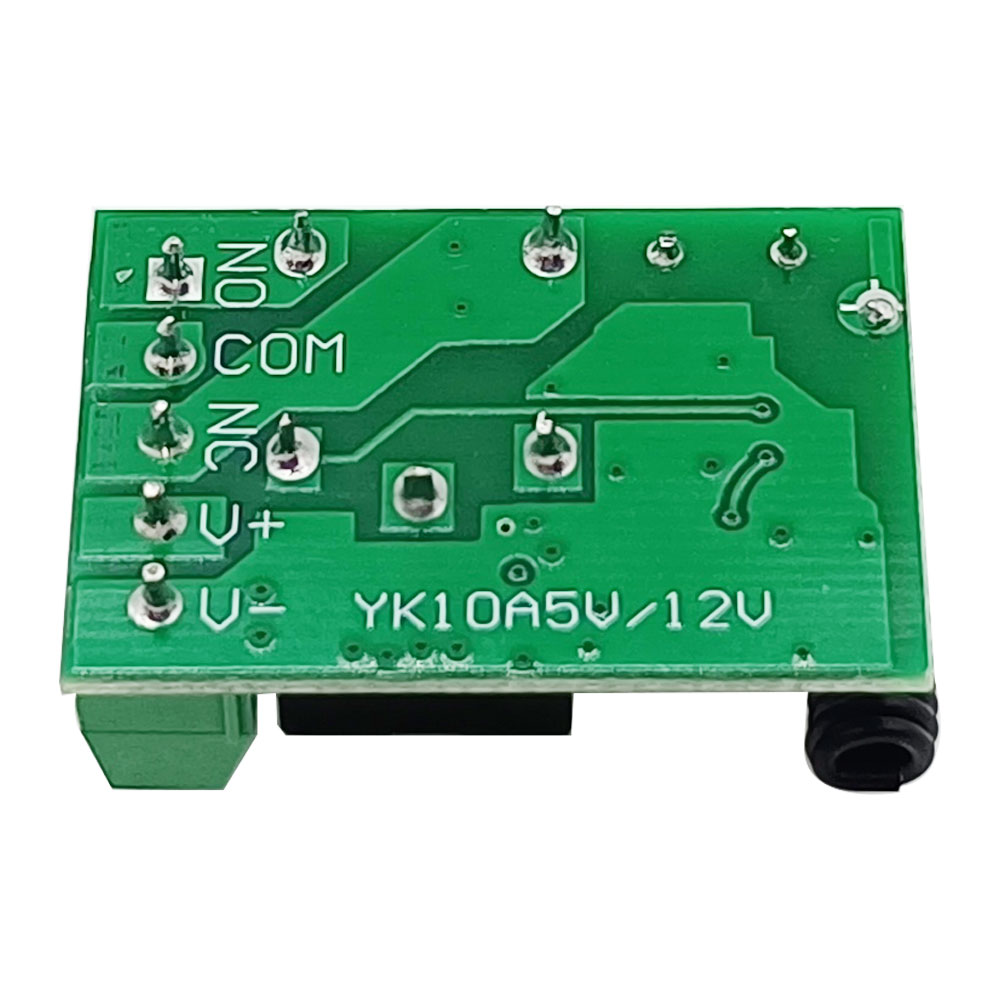

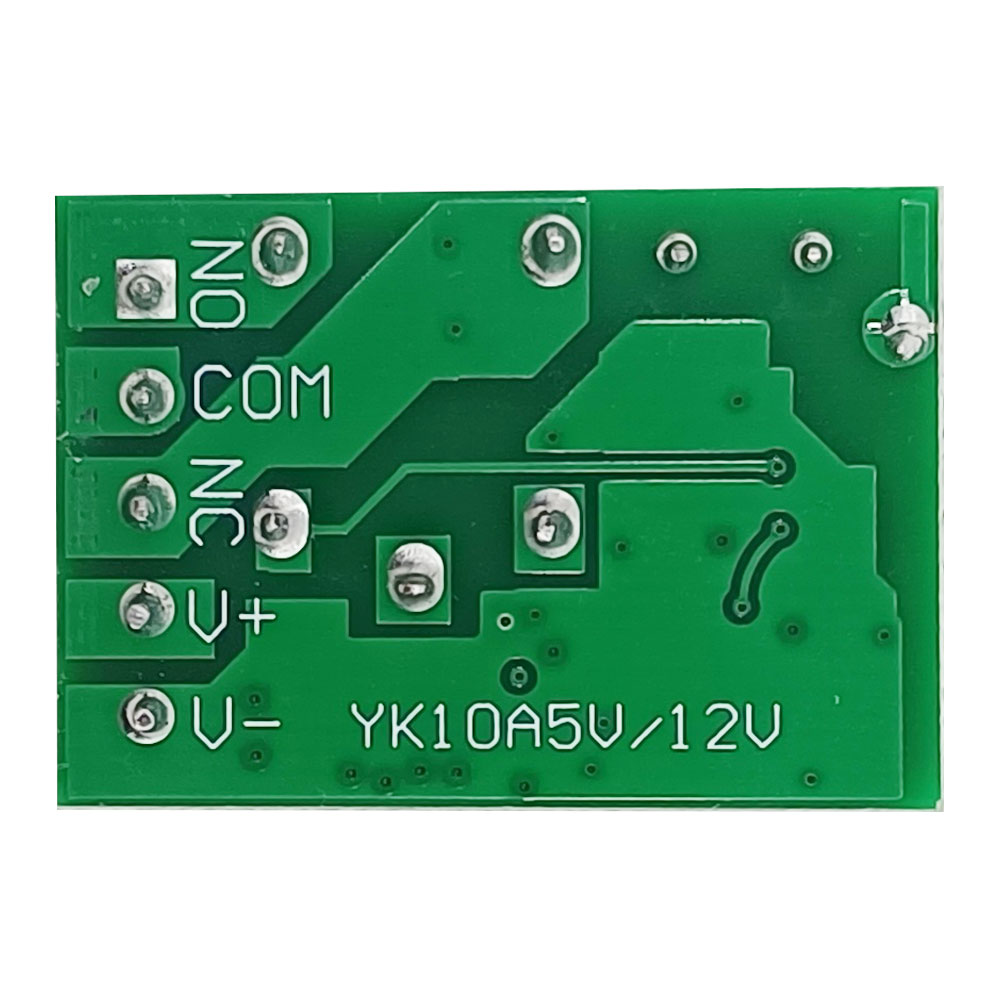

Leistungsausgang. Ausgangszustand der Relaisausgangsklemmen: Die Klemmen NO und
COM sind normalerweise geöffnet; Die Klemmen NC und COM sind
normalerweise geschlossen.
Verdrahtung:
1) Wenn Sie ein 12VDC Lampe steuern möchten, machen wie folgende:
1.1 Verbinden sie den Pluspol der DC 5~12V Stromversorgung an Klemme V+,
und Verbinden sie den Minuspol der DC 5~12V Stromversorgung an Klemme V−.
1.2 Verbinden Klemme NO an Pluspol der DC 12V Stromversorgung, Verbinden
Klemme COM an Pluspol von DC Lampe, und Verbinden den Minuspol von DC
Lampe an Minuspol der DC 12V Stromversorgung.
2) Wenn Sie 230VAC Lampe steuern möchten, machen Sie wie folgende:
2.1 Verbinden sie den Pluspol der DC 5~12V Stromversorgung an Klemme V+,
und Verbinden sie den Minuspol der DC 5~12V Stromversorgung an Klemme V−.
2.2 Verbinden Klemme NO an das Phasenkabel der AC Stromversorgung,
Verbinden Klemme COM an eine Seite von AC Lampe, und Verbinden andere
Seite von AC Lampe an Neutralleiter der AC Stromversorgung.
Einstellen des verschiedenen Kontrolle Modis:
Wir haben den Empfänger als Verriegelung Modus eingestellt vor dem Verlassen
des Werks, Wenn Sie anderen Kontrolle Modus benutzen möchten, gehen Sie wie
folgt:
1) Einstellung der Modus Verriegelung: Drücken und halten Sie die Lerntaste
am Empfänger gedrückt, bis die Signal-LED 1 Mal blinkt, und lassen Sie die
Taste dann los.
Der Betrieb des Verriegelung modus mit dem Sender C-2:
Drücken Sie die Taste A am Sender: Das Relais im Empfänger ist aktivier, und
die angeschlossene Lampe wird eingeschaltet.
Drücken Sie die Taste B am Sender: Das Relais ist deaktiviert, und die
angeschlossene Lampe wird ausgeschaltet.
2) Einstellung der Modus Momentan: Drücken und halten Sie die Lerntaste am
Empfänger gedrückt, bis die Signal-LED 2 Mal blinkt, und lassen Sie die
Taste dann los.
Der Betrieb des Momentan modus mit dem Sender C-1:
Drücken und halten Sie die Taste 1 am Sender: Das Relais im Empfänger ist
aktivier, und die angeschlossene Lampe wird eingeschaltet.
Lassen Sie die Taste los: Das Relais ist deaktiviert, und die angeschlossene
Lampe wird ausgeschaltet.
3) Einstellung der Modus Selbstsichernd: Drücken und halten Sie die
Lerntaste am Empfänger gedrückt, bis die Signal-LED 3 Mal blinkt, und lassen
Sie die Taste dann los.
Der Betrieb des Selbsthemmung modus mit dem Sender C-1:
Drücken Sie die Taste 1 am Sender: Das Relais im Empfänger ist aktivier, und
die angeschlossene Lampe wird eingeschaltet.
Drücken Sie die Taste 1 erneut: Das Relais ist deaktiviert, und die
angeschlossene Lampe wird ausgeschaltet.
4) Einstellung der Modus 5-Sekunden Zeitverzögerung: Drücken und halten Sie
die Lerntaste am Empfänger gedrückt, bis die Signal-LED 4 Mal blinkt, und
lassen Sie die Taste dann los.
Der Betrieb des Zeitverzögerung modus mit dem Sender C-1:
Drücken Sie die Taste am Sender einmal: Das Relais im Empfänger ist aktivier,
und die angeschlossene Lampe wird eingeschaltet.
Nach 5 Sekunden Verzögerungszeit wird das Relais automatisch deaktiviert und
die angeschlossene Lampe ausgeschaltet. Beachten: Wenn Sie den Sender während der Verzögerungszeit mehrfach drücken,
wird die Verzögerungszeit ab der letzten Betätigung des Senders gezählt.
So koppeln Sie den Fernbedienung mit dem Empfänger:
Beachten: Wir haben den Sender mit dem Empfänger gekoppelt vor dem Verlassen
des Werks. Wenn Sie mehr Fernbedienungen koppeln möchten, gehen Sie wie
folgt.
1) Drücken Sie einmal die Lerntaste im Empfänger. Die Signal LED im
Empfänger leuchtet, dies bedeutet der Empfänger gibt den Lernstatus ein.
2) Koppeln Sie den C-1 Sender: Drücken Sie die Taste am Sender, wenn die
Signal LED einmal blinkt, dies bedeutet dass die Kopplung erfolgreich war.
Koppeln Sie den C-2 Sender: Drücken Sie die Taste A am Sender, wenn die
Signal LED einmal blinkt, dies bedeutet dass die Kopplung mit Taste A
erfolgreich war. Drücken Sie dann die Taste B am Sender, wenn die Signal LED
einmal blinkt, dies bedeutet dass die Kopplung mit Taste B erfolgreich war.
3) Drücken Sie die Lerntaste im Empfänger erneut. Die Signal LED erlischt,
dies bedeutet der Empfänger gibt den Lernstatus verlässt.
4) Der Empfänger kann mehrere Fernbedienungen mit verschiedenen kodes lernen.
So löschen Sie alle Sender codes gespeichert im Empfänger:
Wir haben gekoppelt den Sender mit dem Empfänger, wenn Sie nicht möchten
dass der Empfänger mit dem Sender zu arbeiten, Sie können löschen alle
Sender codes gespeichert im Empfänger.
Bedienung: Drücken und halten Sie die Lerntaste im Empfänger für 18-19
Sekunden, bis die Signal-LED siebenmal blinkt und anschließend erlischt.
Lassen Sie dann die Lerntaste los, dies zeigt an, dass alle gespeicherten
Codes erfolgreich gelöscht wurden.
Lieferumfang: 1 x Empfänger: S1UC-DC(5~12V)
1 x Bedienungsanleitung
