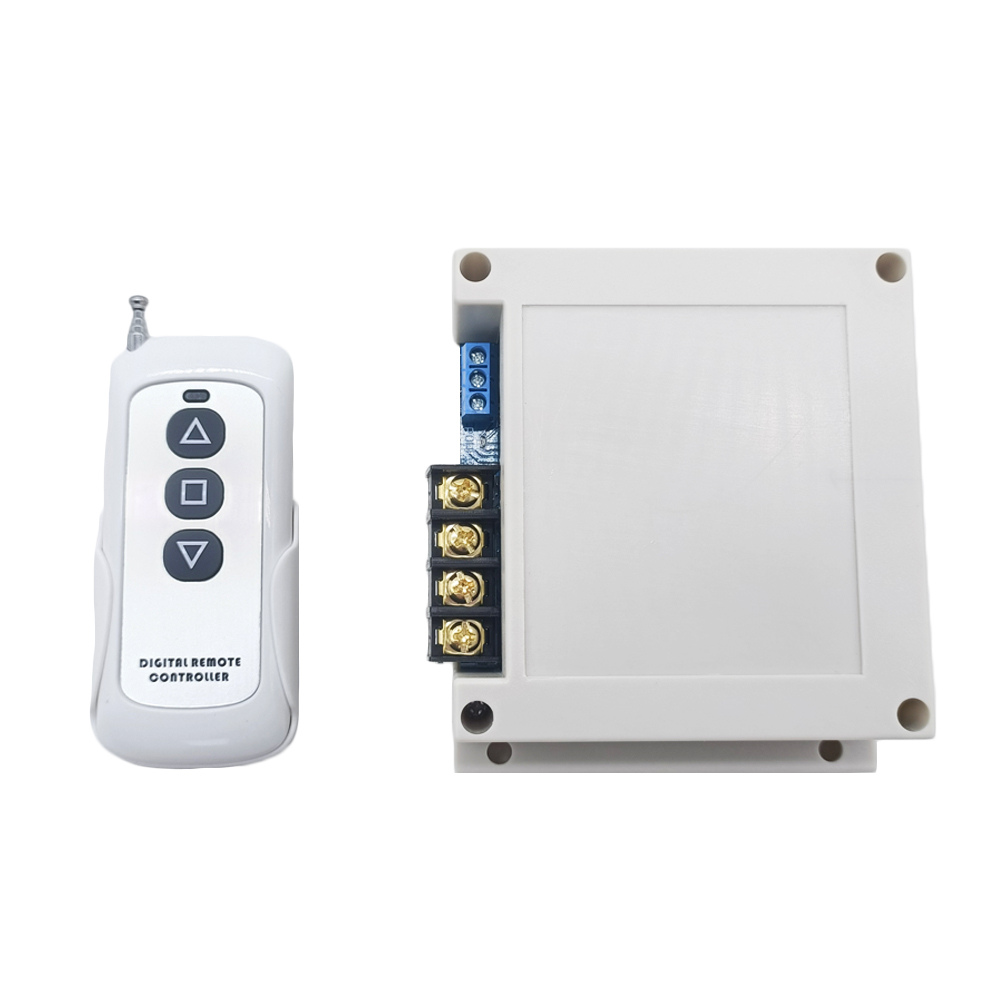

Lieferumfang:

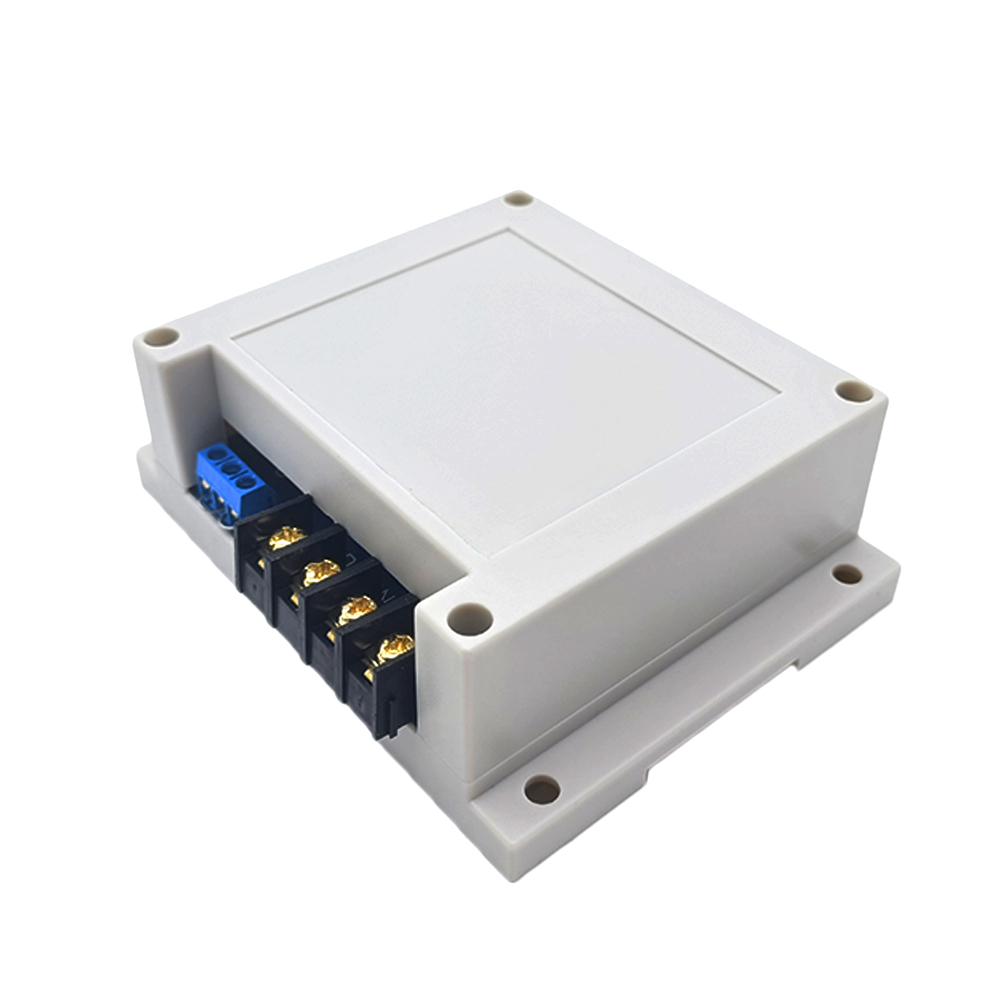

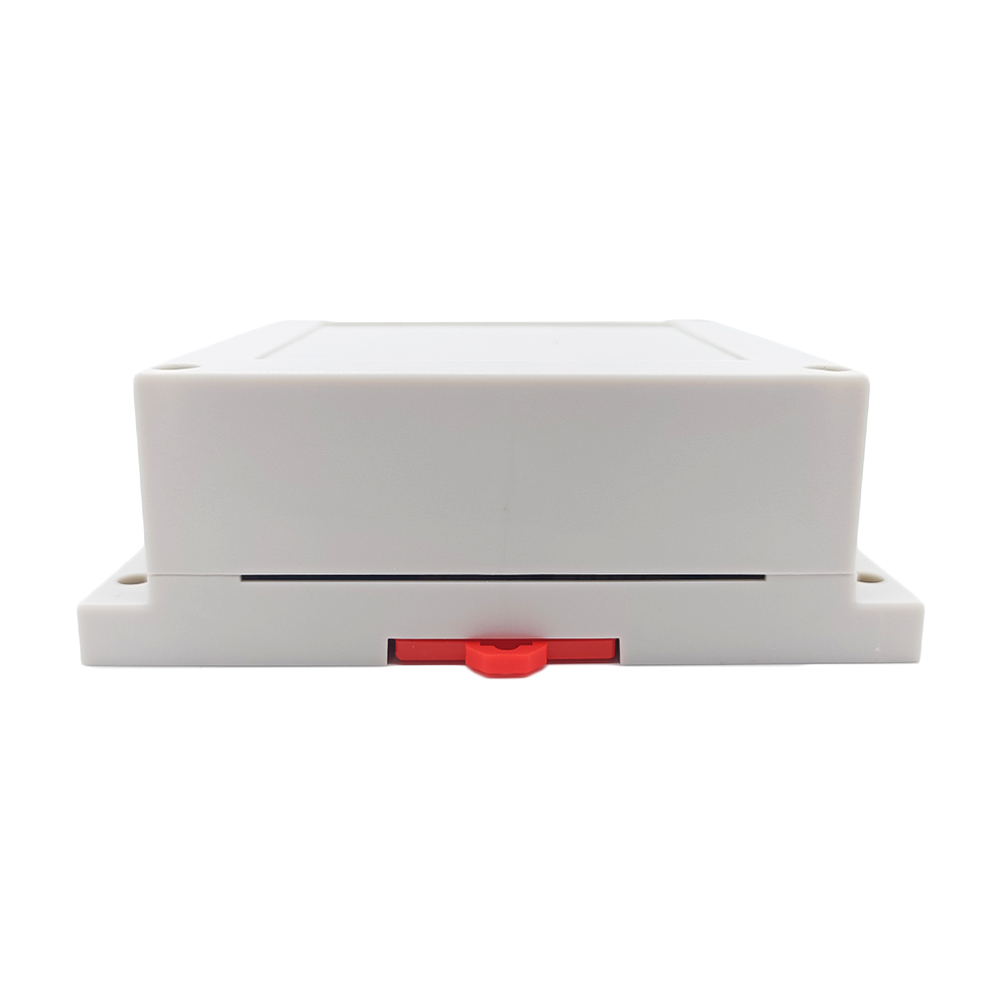

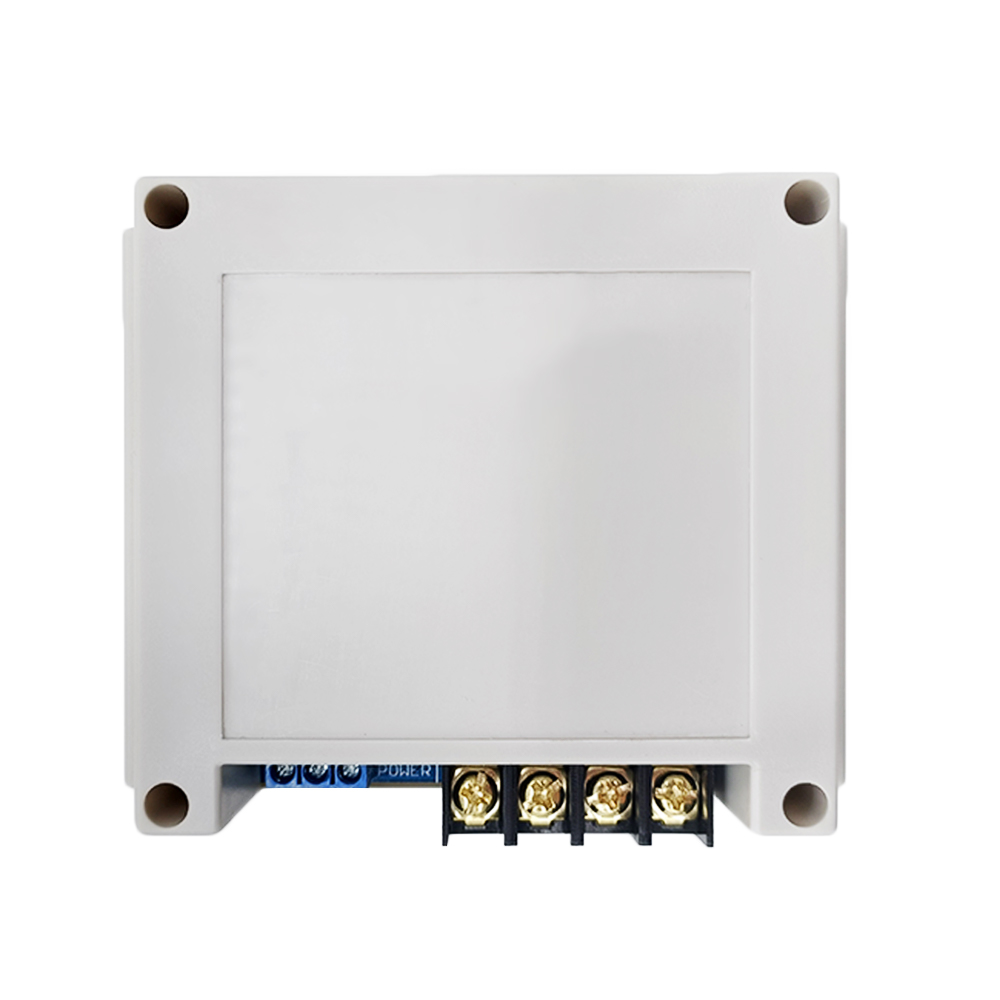

1 x Empfänger: S1PF-DC12 / S1PF-DC24

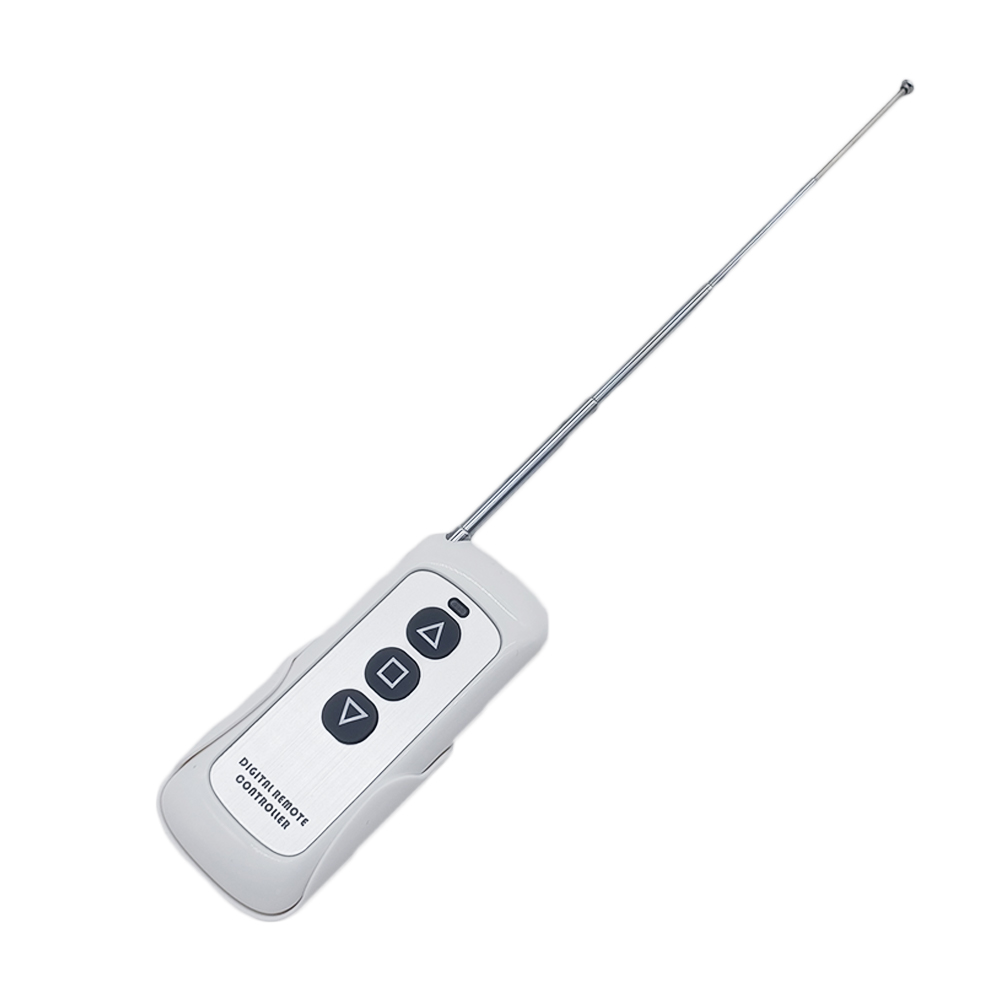

1 x Handsender: CP-3
1 x Bedienungsanleitung
Anwendung:
Dieser Empfänger ist eine drahtlose Steuerung für einen Gleichstrommotor
oder einen Linearantrieb. Er und die Fernbedienung bilden ein drahtloses
Senderempfängersystem. Wenn Sie einen Gleichstrommotor an diesen Empfänger
anschließen, können Sie den Motor mit der Fernbedienung in positiver oder
umgekehrter Richtung drehen. Wenn Sie einen DC Linearantrieb an diesen
Empfänger anschließen, können Sie den Linearantrieb mit der Fernbedienung
zum Ein oder Ausfahren betätigen. Sie können auch zwei Endschalter an den
Empfänger anschließen und damit den Motor oder den Linearantrieb stoppen.
Merkmal:
Drahtlose Steuerung, einfach zu installieren.
Geeignet für Gleichstrommotor oder Linearantrieb.
Zwei Betriebs spannungs versionen: DC 12V oder 24V optional.
Sie können den Motor so betreiben dass er sich in positiver oder umgekehrter
Richtung dreht über die Tasten im Empfänger oder über die Fernbedienung.
Sie können den Linearantrieb zum Ein oder Ausfahren betätigen über die
Tasten im Empfänger oder über die Fernbedienung.
Mit Grenzwert Steuerklemmen: Sie können Sensoren, Endschalter oder externe
Geräte anschließen, um den Motor oder den Linearantrieb zu stoppen.
Mit Verdrahtete Steuerklemmen: Sie können manuelle Schalter anschließen, um
den Motor oder den Linearantrieb zu steuern.
Sie können den Sender / die Fernbedienung verwenden um den Empfänger von
jedem Ort innerhalb eines zuverlässigen Arbeitsabstands aus zu steuern.
Das Funksignal des Senders kann durch Wände, Böden, Türen oder Fenster, aber
es wird einige Betriebsreichweite verlieren.
Der Empfänger hat den eingebauten Schutz vor Gegenstrom und übermäßigem
Strom.
Der Empfänger arbeitet nur mit dem ausgewählten Sender, der mit dem
Empfänger gekoppelt ist.
Ein oder einige Sender / Fernbedienungen können einen oder einige Empfänger
steuern gleichzeitig.
Es können zwei oder mehr Empfänger verwendet werden in der gleichen Gegend.

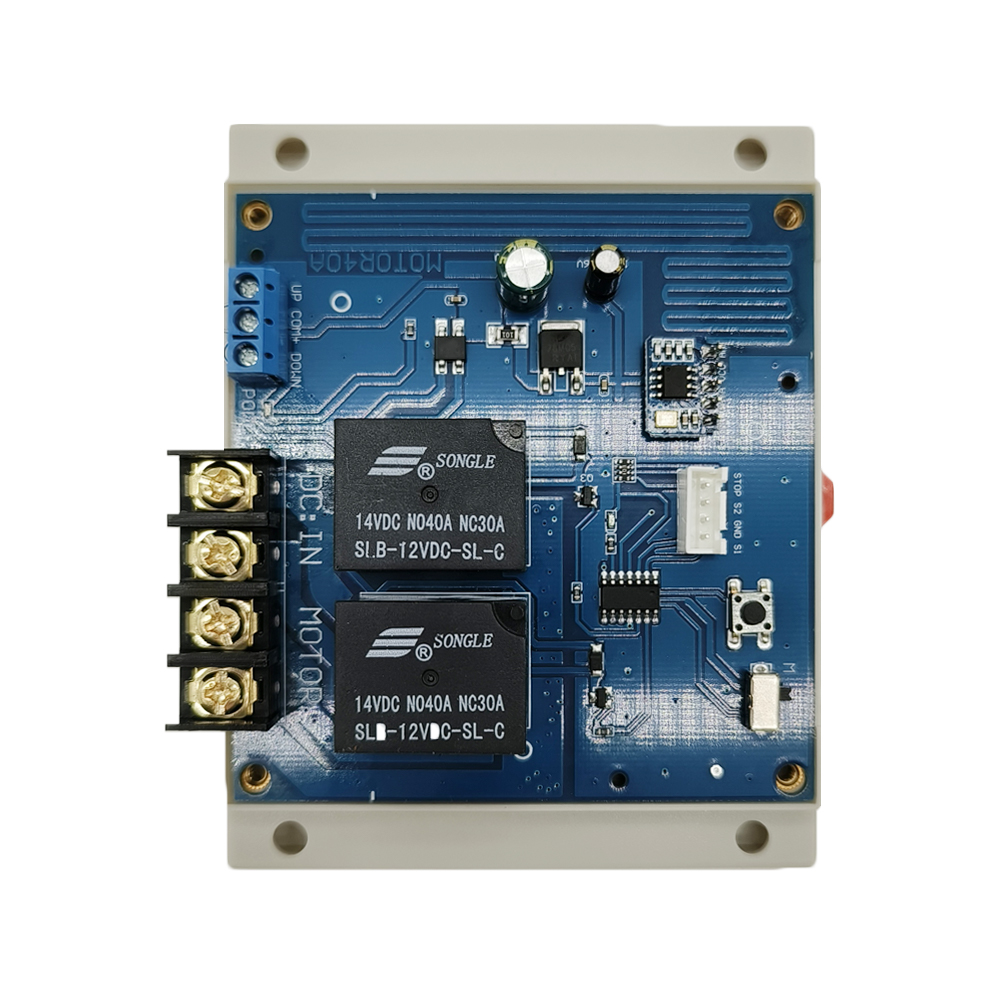

Parameter des Empfängers:
Modell Nr.: S1PF-DC12 / S1PF-DC24
Betriebsspannung: 12±1V DC (Modell S1PF-DC12) oder 24±2V DC (Modell
S1PF-DC24), die Betriebsspannung muss angegeben werden bei der Bestellung.
Ausgangsspannung: 12V DC (Modell S1PF-DC12) oder 24V DC (Modell S1PF-DC24)
Arbeitsfrequenz: 433.92 MHz
Statische Strom: ≤10mA
Nennstrom: 40A, daher darf der maximale Anlaufstrom des Linearantriebs oder
des Motors 40A nicht überschreiten.
Drahtbereich für die Terminals: 22-12 AWG
2 Wählbare Modi: Verriegelung, Momentan
Betriebstemperatur: -20°C bis +70°C

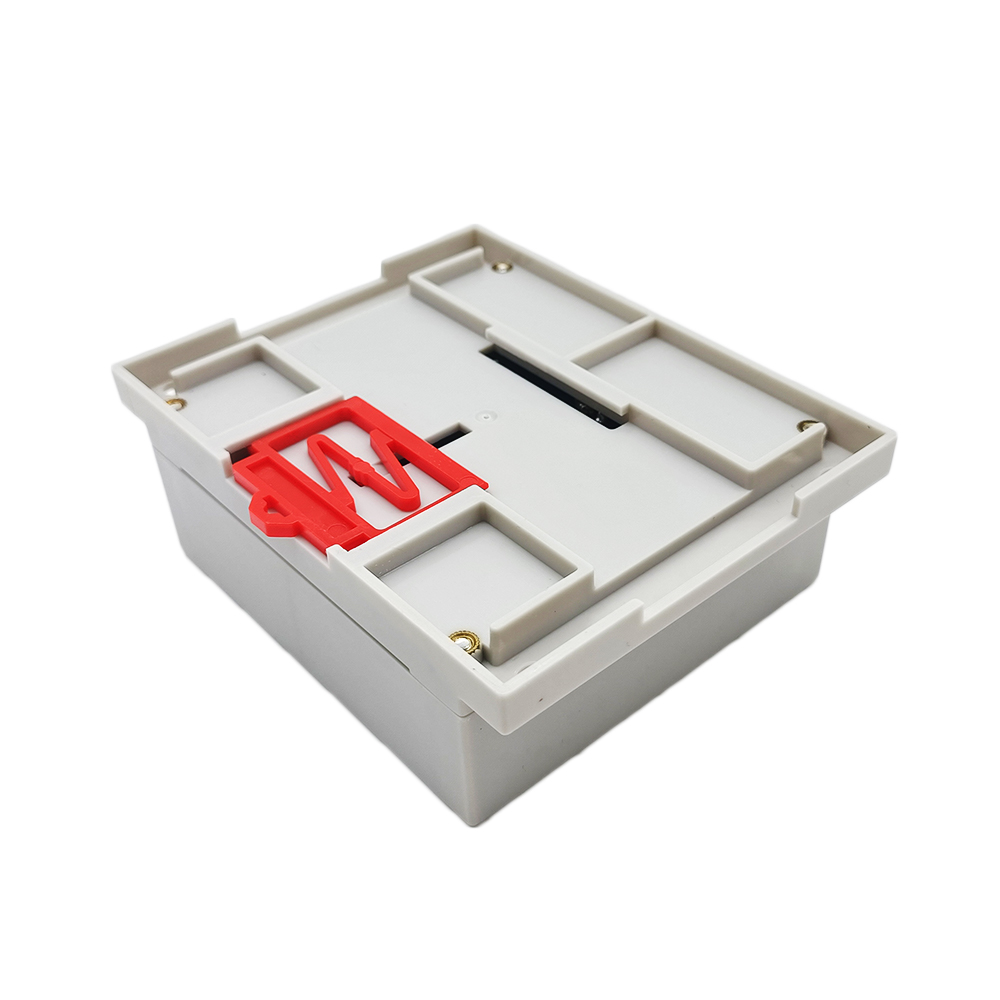

Maße des Gehäuse: 115 x 95 x 40 mm (4.5 x 3.7 x 1.6 Zoll)

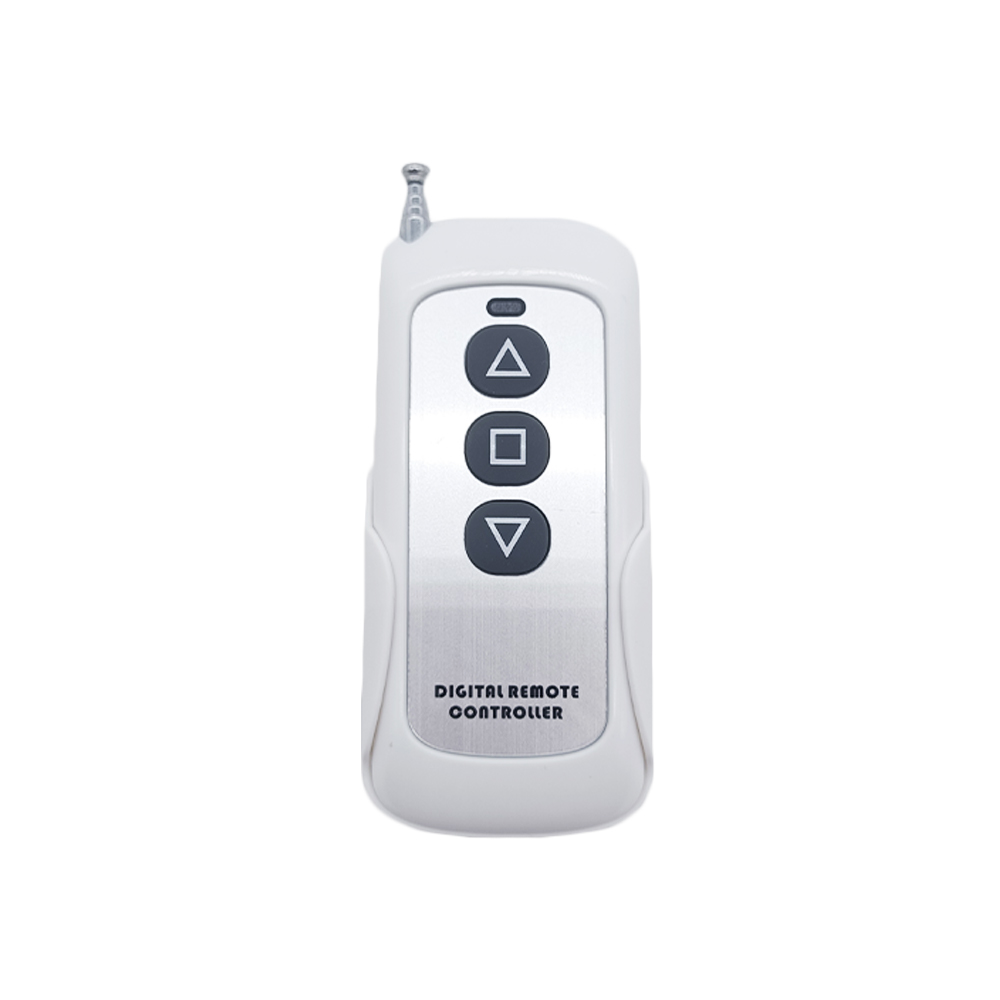

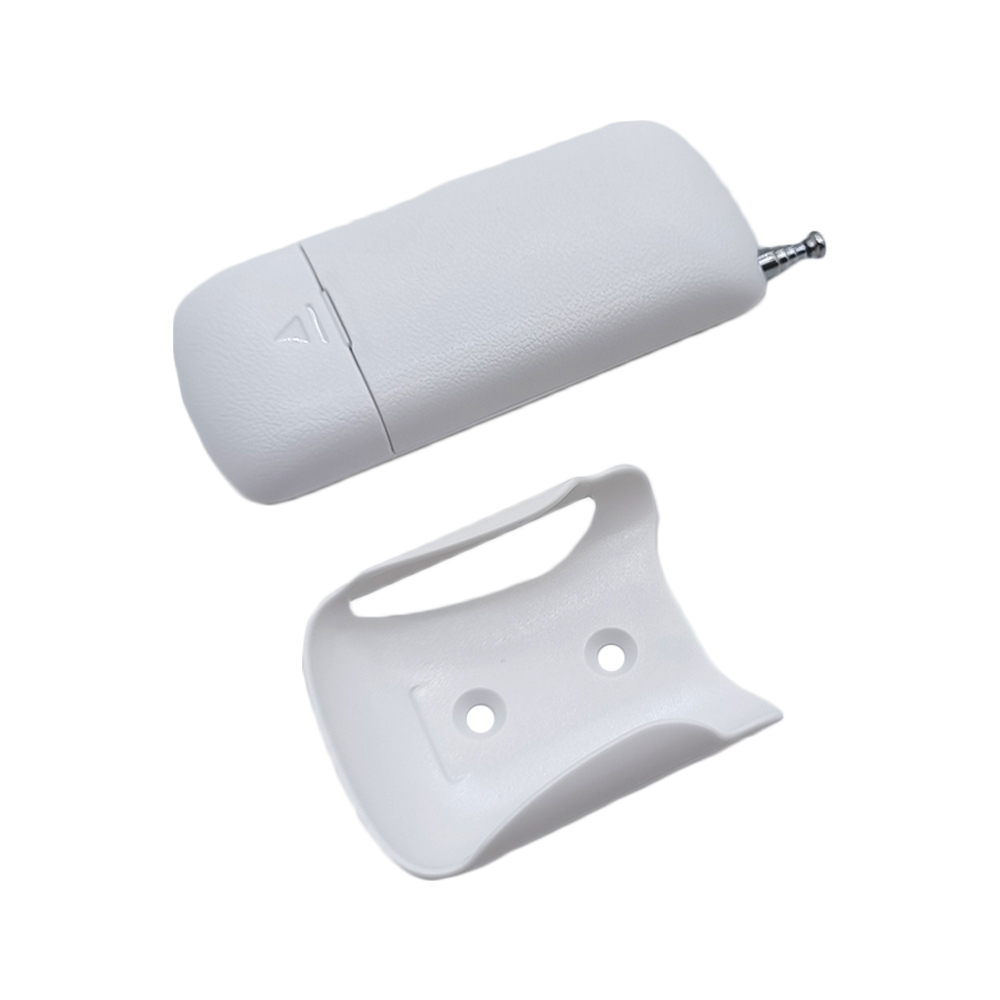

Parameter des Fernsteuerung / Handsender:
Modell Nr.: CP-3
Kanal/Knopf: 3
Tastensymbol:▲■▼
Betriebsspannung: 12V (1 x 23A -12V Batterie, kann 12 Monate benutzt werden)
Standby-Strom: 4uA
Betriebsstrom: 14mA
Betriebsfrequenz: 433Mhz
Sendeentfernung: 500m (theoretisch)
Wenn Sie die teleskopische Antenne verlängern, wird die Arbeitsreichweite
erweitern, die Arbeitsreichweite ist doppelt so große als früher.
Anpassung Modus: ASK
Betriebstemperatur: -20 ° C bis +70 ° C
Einheit Mass: 92mm x 40mm x 15mm
Mass von der Befestigungsbügel: 87mm x 63mm x 10mm
Passende Fernbedienungen:
Dieser Empfänger kann mit verschiedenen Sendern arbeiten, wie
CWC-3L
(wasserdicht, Reichweite von 50 Metern / 150 Fuß),
C-2-2
(Reichweite von 100 Metern / 300
Fuß),
C-3-2
(Reichweite von 100 Metern / 300 Fuß),
CP-3L
(Reichweite von 500
Metern / 1500 Fuß),
CV-2-2
(Reichweite von 500 Metern / 1500 Fuß),
CG-3
(Reichweite von 500 Metern / 1500 Fuß) oder
CB-3-2
(Reichweite von 1000 Metern / 3000
Fuß).
1) Wenn Sie den Empfänger in den Momentan modus versetzen, es sollte mit
Zwei Tasten Sender funktionieren, wie C-2-2 oder CV-2-2.
2) Wenn Sie den Empfänger in den Verriegelung modus versetzen, es sollte mit
drei Tasten Sender funktionieren, wie CWC-3L, C-3-2, CP-3, CG-3 oder CB-3-2.
Arbeitsentfernung:
Dieser Empfänger und verschiedene Sender bilden einen kompletten Satz, mit
dem unterschiedliche Arbeitsabstände erreicht werden können. Wenn es und der
Sender CP-3 beispielsweise einen vollständigen Satz bilden, kann der
maximale Arbeitsabstand in einem offenen Bereich 100 Meter erreichen. Wenn
es und der Sender CB-3-2 einen vollständigen Satz bilden, kann der maximale
Arbeitsabstand in einem offenen Bereich 1000 Meter erreichen.
Der maximale Arbeitsabstand basiert auf theoretischen Daten, die ohne
Barrieren und ohne Störungen vorliegen würden. Aber in wirklichem Leben wird
es durch Bäume, Mauern oder andere Gebäude behindert und durch andere
Funksignale gestört. Daher kann es sein, dass der tatsächliche
Arbeitsabstand diesen maximalen Abstand nicht erreicht.
Der mit einer externen Antenne ausgestattete Empfänger hat einen größeren
Arbeitsbereich als der mit einer internen Antenne ausgestattete Empfänger.
Verwendung:
Der Empfänger kann zur Steuerung des DC 12V / 24V Motors oder des
Linearantriebs verwendet werden. Wenn die Stromversorgung dieser Geräte DC
12V beträgt, sollten Sie den Empfänger mit derselben DC 12V Version
auswählen. Wenn die Stromversorgung dieser Geräte DC 24 V beträgt, sollten
Sie den Empfänger mit derselben DC 24 V Version auswählen.

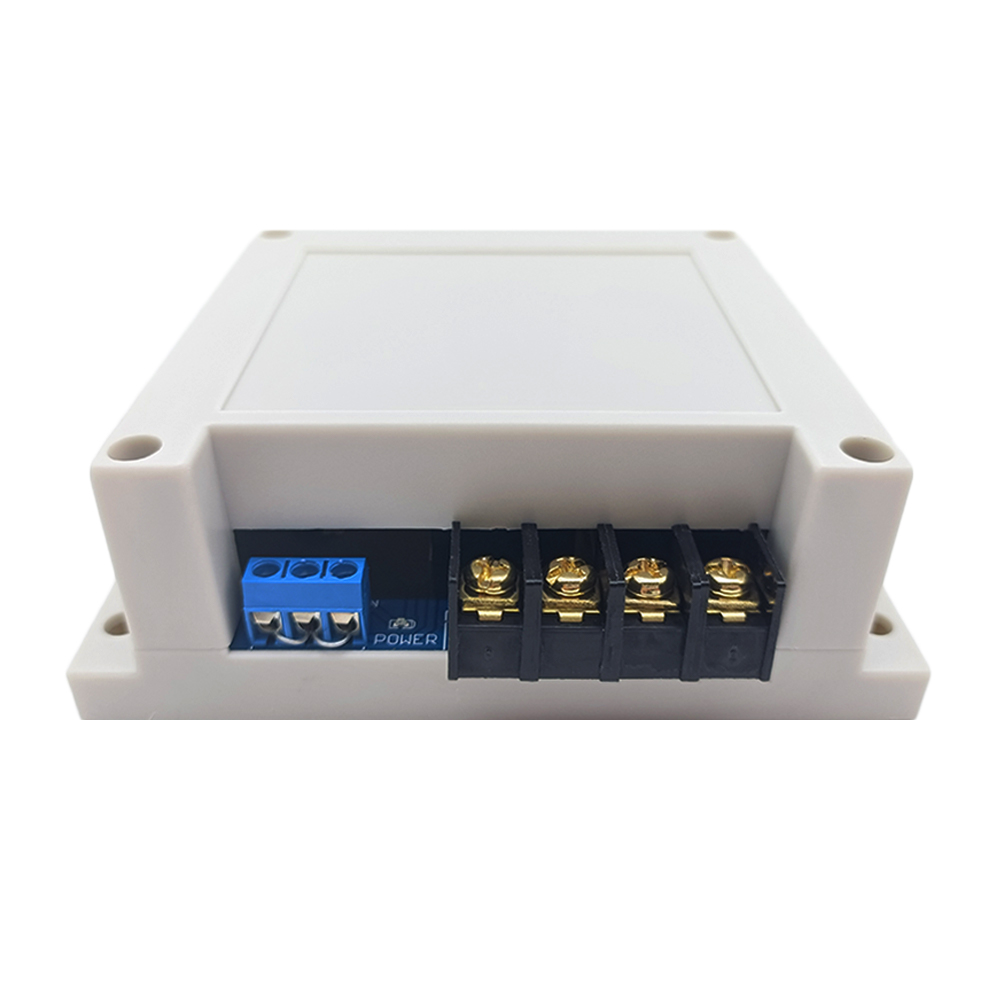

Verdrahtung:
Wenn Sie einen 12V / 24V Gleichstrommotor oder einen Linearantrieb steuern
möchten, machen wie folgende:

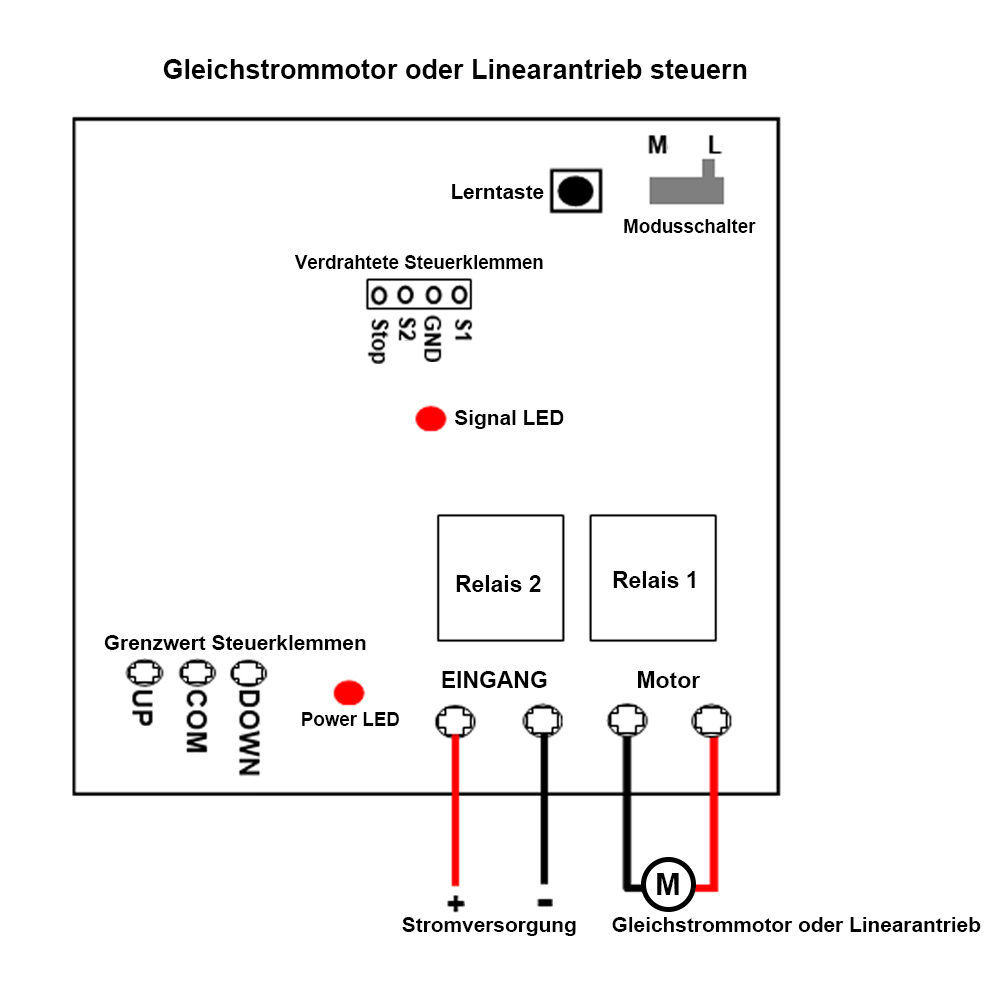

1) Verbinden Sie den Pluspol der Gleich Stromversorgung an Klemme <+> von
Eingangs, und Verbinden Sie den Minuspol der Gleich Stromversorgung an
Klemme <-> von Eingangs.
2) Verbinden Sie zwei Drähte des Motors oder des Linearantriebs an den
Klemmen . Sie können diese beiden Drähte austauschen, um die
Drehrichtung des Motors oder die Bewegungsrichtung des Linearantriebs zu
ändern.
Einstellen des verschiedenen Kontrolle Modis:
Der Empfänger wird vor Verlassen des Werks in den Verriegelungsmodus
versetzt. Wenn Sie anderen Kontrolle Modus benutzen möchten, gehen Sie wie
folgt:
Beachten: Nach dem Ändern des Steuermodus muss der Empfänger neu gestartet
werden.
1) Einstellung der Modus Verriegelung: Stellen Sie den Modusschalter im
Empfänger auf L.
Der Betrieb durch den Sender CP-L:
Drücken Sie die Taste ▲ am Sender: Motor dreht sich in positiver Richtung,
oder Linearantrieb fährt aus.
Drücken Sie die Taste ▼ am Sender: Motor dreht sich in Umkehrrichtung, oder
der Linearantrieb fährt ein.
Drücken Sie die Taste ■ am Sender: Motor oder Linearantrieb stoppt.
2) Einstellung der Modus Momentan: Stellen Sie den Modusschalter im
Empfänger auf M.
Der Betrieb durch den Sender CP-3:
Drücken und halten die Taste ▲ am Sender: Motor dreht sich in positiver
Richtung, oder Linearantrieb fährt aus.
Lassen Sie die Taste ▲ los: Motor oder Linearantrieb stoppt.
Drücken und halten die Taste ▼ am Sender: Motor dreht sich in Umkehrrichtung,
oder der Linearantrieb fährt ein.
Lassen Sie die Taste ▼ los: Motor oder Linearantrieb stoppt.

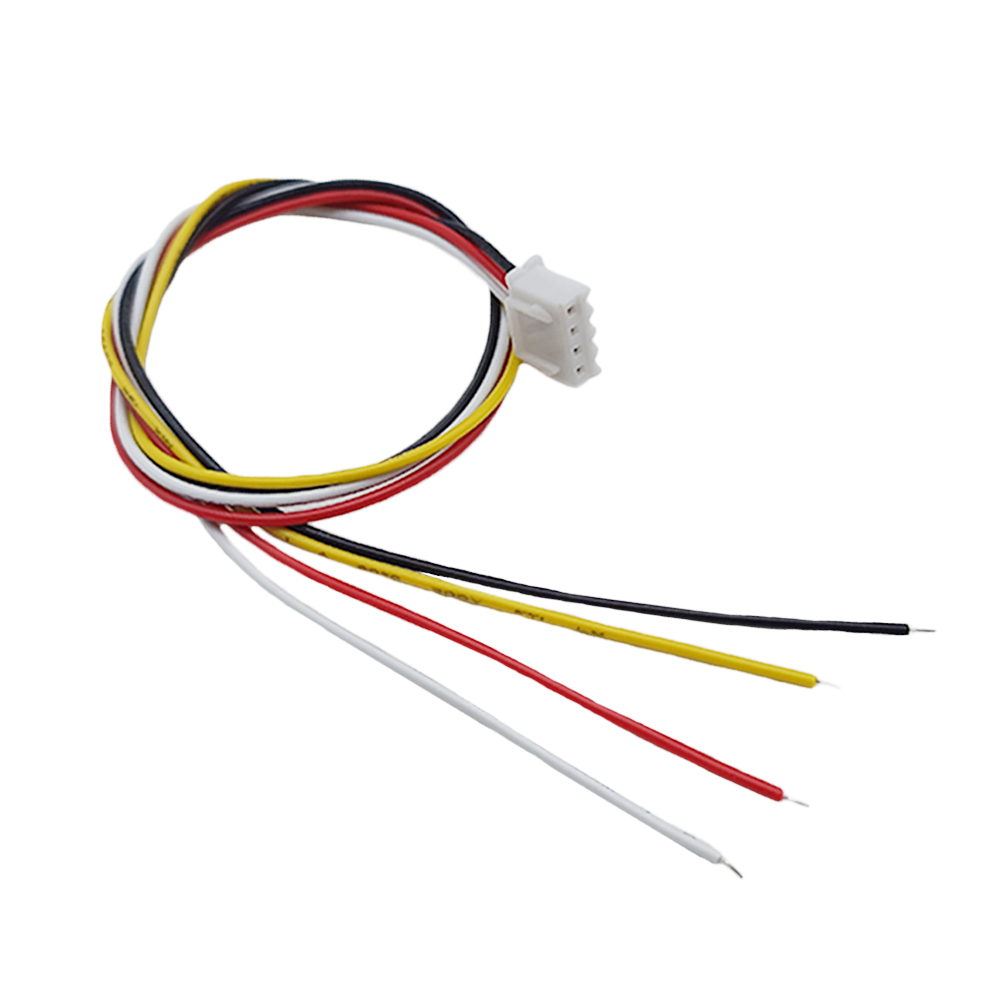

Grenzwert Steuerklemmen:
Der Empfänger verfügt über Grenzwert Steuerklemmen, und Sie können externe
Geräte (mit normalerweise geschlossenem Kontakt) wie Sensoren und
Endschalter an die Grenzwert Steuerklemmen anschließen und diese dann zum
Stoppen des Motors oder des Linearantriebs verwenden.

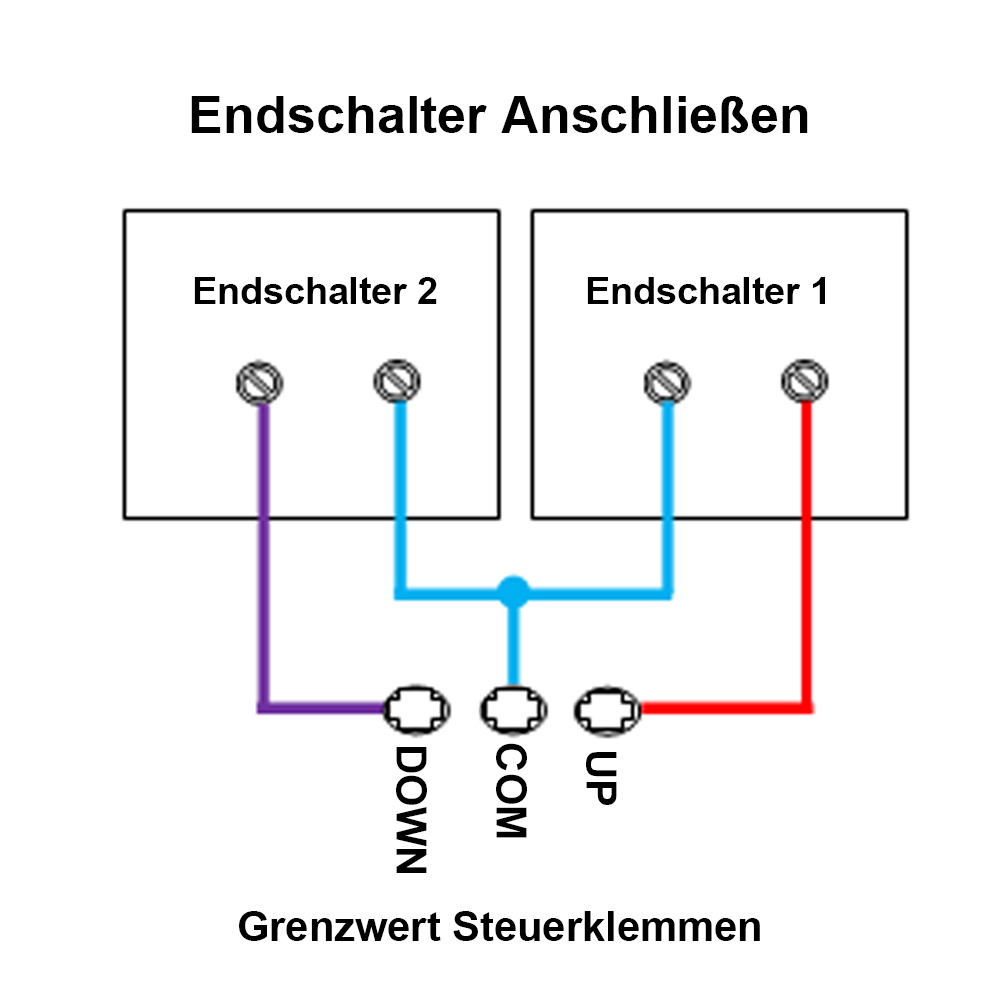

Sie können beispielsweise einen normalerweise geschlossenen Endschalter an
die Klemmen und anschließen, und einen weiteren normalerweise
geschlossenen Endschalter an die Klemmen und anschließen. Wenn
sich der Motor in positiver Richtung dreht oder der Linearantrieb
ausgefahren ist, wenn zwei Klemmen und getrennt sind, Motor oder
Linearantrieb stoppt automatisch. Wenn sich der Motor in Umkehrrichtung
dreht oder der Linearantrieb einfährt, wenn zwei Klemmen und
getrennt sind, Motor oder Linearantrieb stoppt automatisch.
Verdrahtete Steuerklemmen:
Der Empfänger hat Verdrahtete Steuerklemmen, sie können externe Geräte (mit
normalerweise offenem Kontakt) wie Handschalter an Verdrahtete Steuerklemmen
anschließen, und diese dann zum Stoppen des Motors oder des Linearantriebs
verwenden.

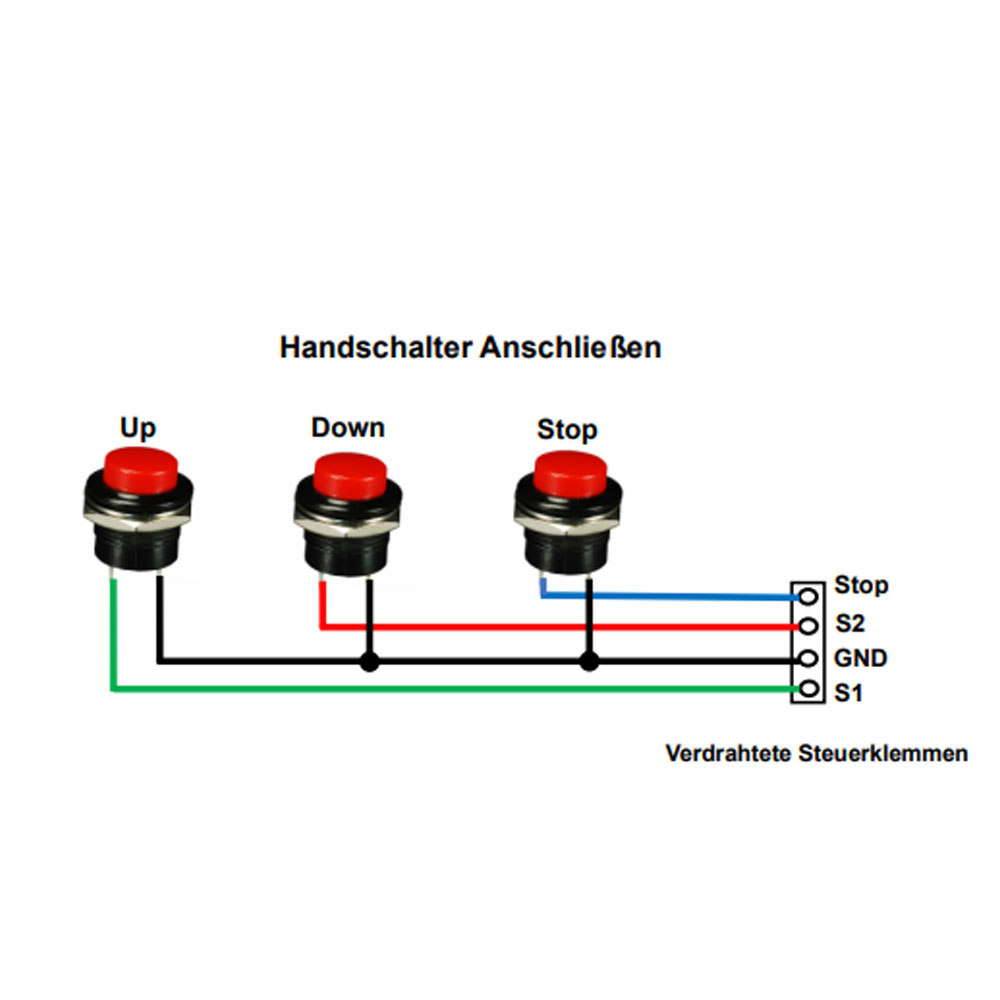

Beispielsweise können Sie drei Handschalter gemäß dem folgenden Schaltplan
an die verdrahteten Steuerklemmen , , und anschließen.
1) Steuermodus Verriegelung:
Wenn zwei Klemmen und angeschlossen werden, dreht sich der Motor
in positive Richtung oder der Linearantrieb fährt aus. Wenn zwei Klemmen
und angeschlossen werden, stoppt der Motor oder Linearantrieb.
Wenn zwei Klemmen und angeschlossen werden, dreht der Motor die
Umkehrrichtung oder der Linearantrieb fährt ein. Wenn zwei Klemmen
und angeschlossen werden, stoppt der Motor oder Linearantrieb.
2) Steuermodus Momentan:
Wenn zwei Klemmen und angeschlossen werden, dreht sich der Motor
in positive Richtung oder der Linearantrieb fährt aus. Wenn zwei Klemmen
und getrennt werden, stoppt der Motor oder Linearantrieb.
Wenn zwei Klemmen und angeschlossen werden, dreht der Motor die
Umkehrrichtung oder der Linearantrieb fährt ein. Wenn zwei Klemmen und
getrennt werden, stoppt der Motor oder Linearantrieb.
So koppeln Sie den Fernbedienung mit dem Empfänger:
Beachten: Wir haben den Fernbedienung vor Verlassen des Werks mit dem
Empfänger gekoppelt.
1) Drücken Sie die Lerntaste im Empfänger für 1~2 Sekunden, die Signal LED
im Empfänger leuchtet, dies bedeutet der Empfänger geht in den Lernstatus.
2) Drücken Sie die Taste ▲ am Sender, die Signal LED blinkt zweimal; Dann
drücken Sie die Taste ▼ am Sender, die Signal LED blinkt zweimal; Dann
drücken Sie die Taste ■ am Sender, die Signal LED blinkt zweimal; Drücken
Sie abschließend die Lerntaste im Empfänger, die Signal LED erlischt, dies
bedeutet dass die Paarung erfolgreich war.
3) Der Empfänger kann mehrere Fernbedienungen mit unterschiedlichen kodes
lernen.
So löschen Sie alle kodes gespeichert im Empfänger:
Wir haben gekoppelt den Sender mit dem Empfänger, wenn Sie nicht möchten
dass der Empfänger mit dem Sender zu arbeiten, Sie können löschen alle kodes
gespeichert im Empfänger.
Bedienung: Drücken und halten die Lerntaste im Empfängermoduls für 4-5
Sekunden, bis die Signal LED 3 mal blinkt und dann ausgeht. Das bedeutet,
dass alle gespeicherten kodes erfolgreich gelöscht wurden.
