Anwendung:
Dieser Empfänger ist ein elektrisches Gerät mit trockenem Relaisausgang, es
und der Sender bilden ein Empfänger Sender System. Dieses System kann in
allen Arten von Industrie automation, Landwirtschaft, Haus, Fabrik, Haus,
Bauernhof, Fahrzeug, Schiff, Offshore-Betrieb, Luftfahrzeug usw. Es kann AC
oder DC Geräte an Land, zu Wasser und in der Luft fernsteuern, wie Lichter,
Sirenen, Schlösser, Motoren, Ventilatoren, Türen, Fenster,
Elektromagnetventile, Sicherheitsalarm und Geschäftsschilder. Die
Anwendungen sind endlos.
Merkmal:
Drahtlose Steuerung, einfach zu installieren.

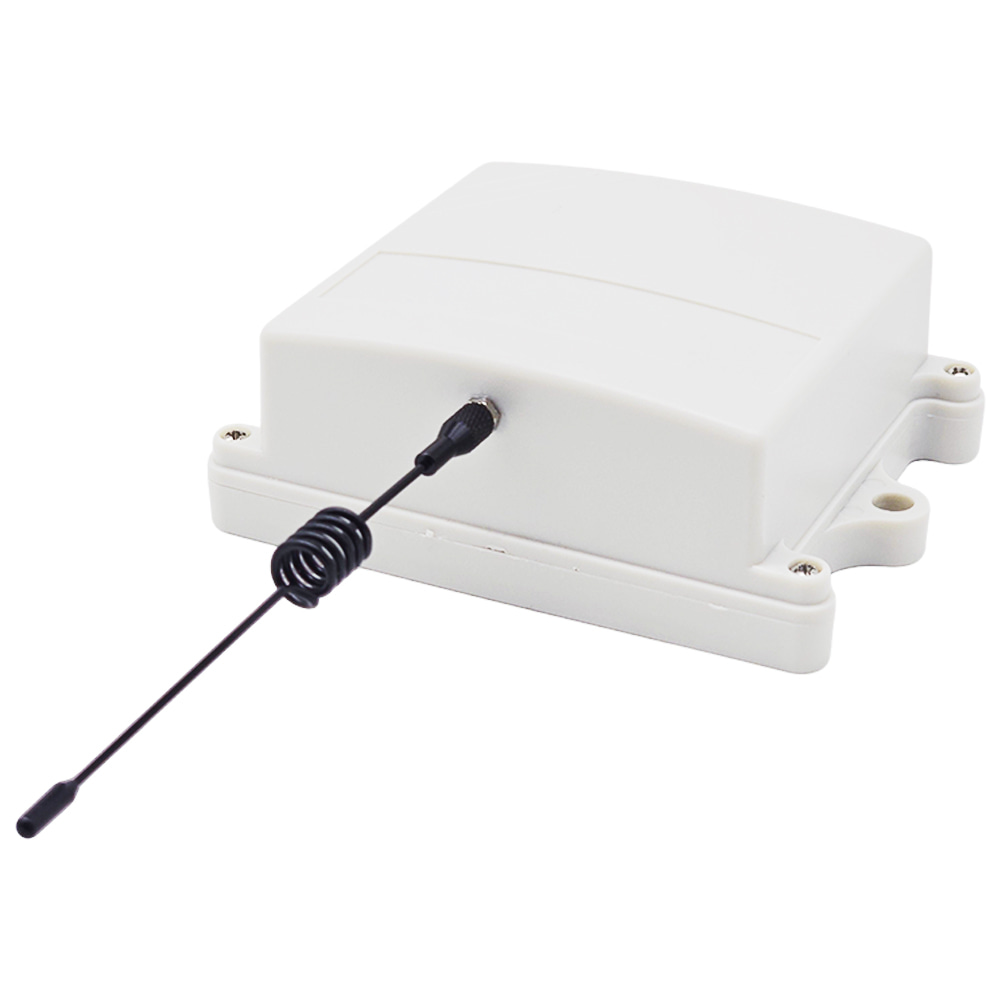

Wasserdicht: Der Empfänger hat wasserdichte Gehäuse und wasserdichter
Steckverbinder. Es kann im Freien installiert werden.
Vier Betriebs spannungs versionen: DC 6V, 9V, 12V, 24V optional.
Relaisausgang: Dieser Empfänger ist der trockene Relaisausgang, es können
zur Steuerung DC und AC Geräte verwendet werden. Die Ausgangsklemmen sind NO
/ NC (normalerweise geöffnet / normalerweise geschlossen) und dienen als
Schalter. Es bedeutet, dass Sie auch eine separate Stromversorgung an Geräte
anschließen sollen.
Jeder Kanal kann bei maximalem Strom 10A arbeiten, wie 120W/12V bekannt,
60W/6V, 90W/9V, 240W/24V, 1100W/110V, 2200W/220V.
Mit externer Antenne, der Empfänger hat einen größeren Arbeitsbereich.
Der Sender / die Fernbedienung kann den Empfänger steuern von jedem Orten
innerhalb einer zuverlässigen Entfernung.
Das Funksignal des Senders kann durch Wände, Böden, Türen oder Fenster, aber
es wird einige Betriebsreichweite verlieren.
Der Empfänger hat den eingebauten Schutz vor Gegenstrom und übermäßigem
Strom.
Der Empfänger arbeitet nur mit dem ausgewählten Sender, der mit dem
Empfänger gekoppelt ist.
Ein oder einige Sender / Fernbedienungen können einen oder einige Empfänger
steuern gleichzeitig.
Es können zwei oder mehr Empfänger verwendet werden in der gleichen Gegend.

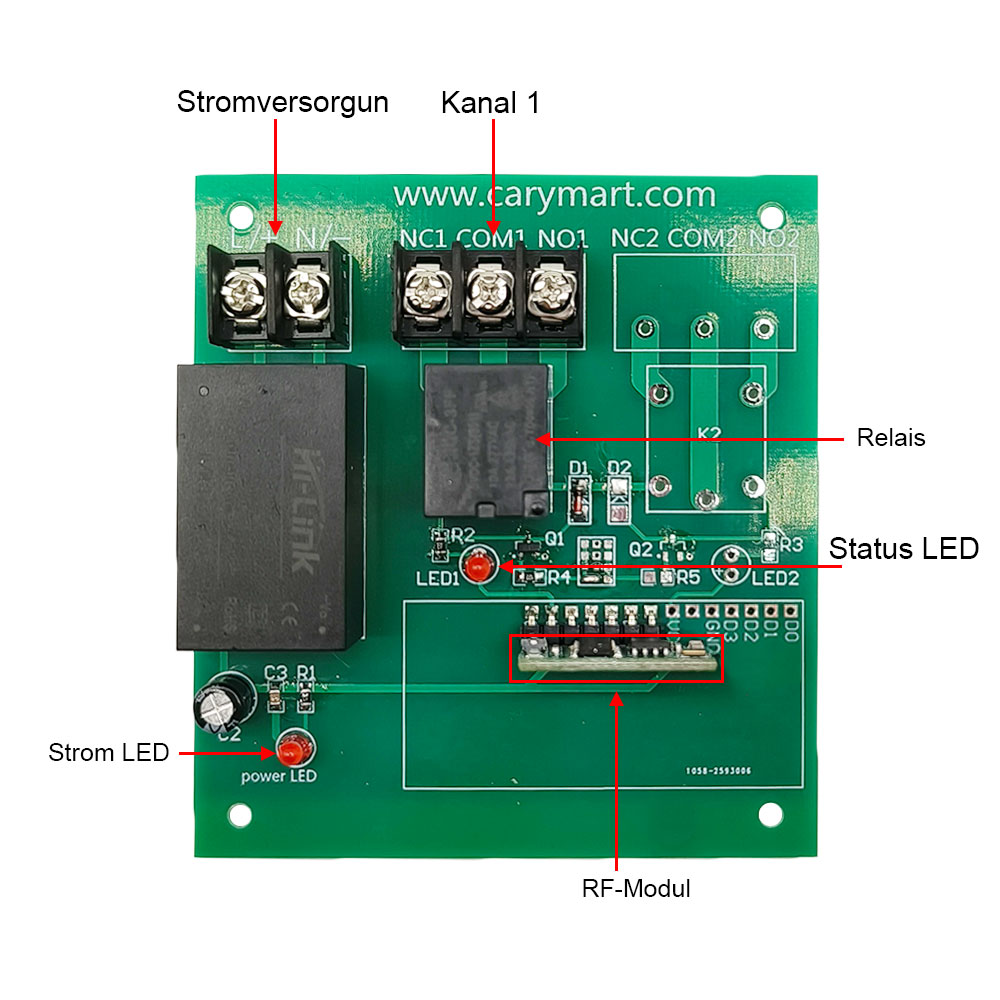

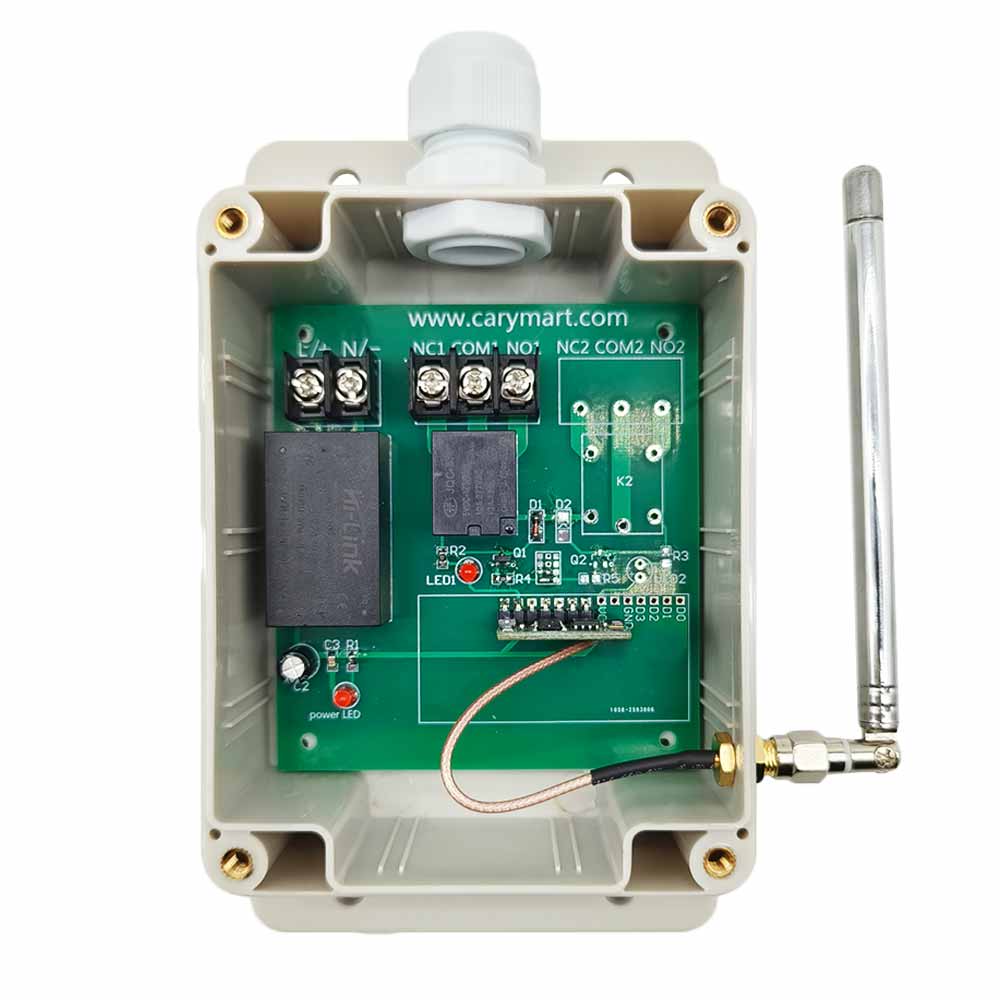

Parameter des Empfängers:
Modell: S1UA-DC-ANT3
Betriebsspannung: 6V DC (Modell S1UA-DC06), oder 9±1V DC (Modell S1UA-DC09),
oder 12±1V DC (Modell S1UA-DC12), oder 24±2V DC (Modell S1UA-DC24), die
Betriebsspannung muss angegeben werden bei der Bestellung.
Arbeitsfrequenz: 433.92 MHz
Statische Strom: ≤6mA
Kanal: 1 CH
Ausgangsart: Trockene Relaisausgang (normalerweise geöffnet und
normalerweise geschlossen)
Maximale Lastspannung des Relais : 240VAC oder 28VDC
Maximaler Laststrom des Relais : 10A / Kanal
Drahtbereich für die Terminals: 22-12 AWG
3 Wählbare Modi: Selbstsichernd, Momentan, Verriegelung
Betriebstemperatur: -20°C bis +70°C
Maße der PCB: 88 x 80 x 18 mm
Maße des Gehäuses: 153 x 90 x 55 mm

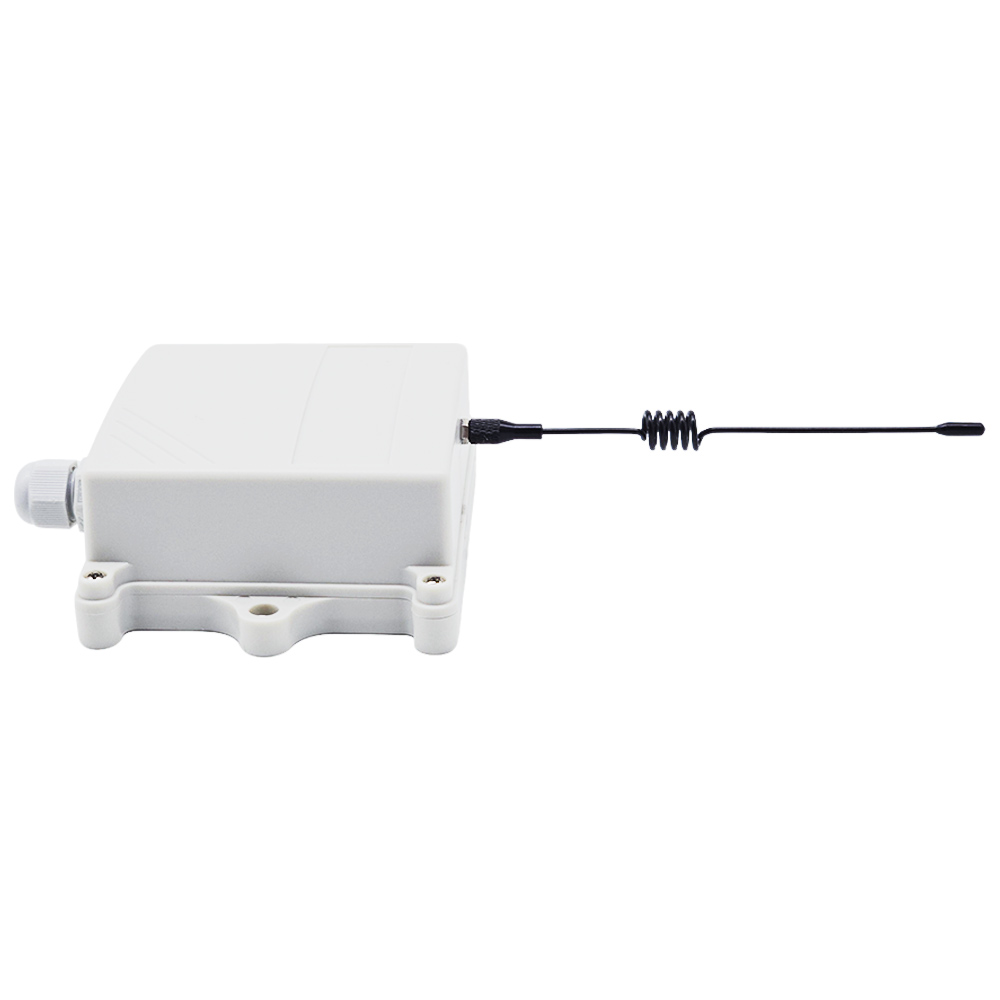

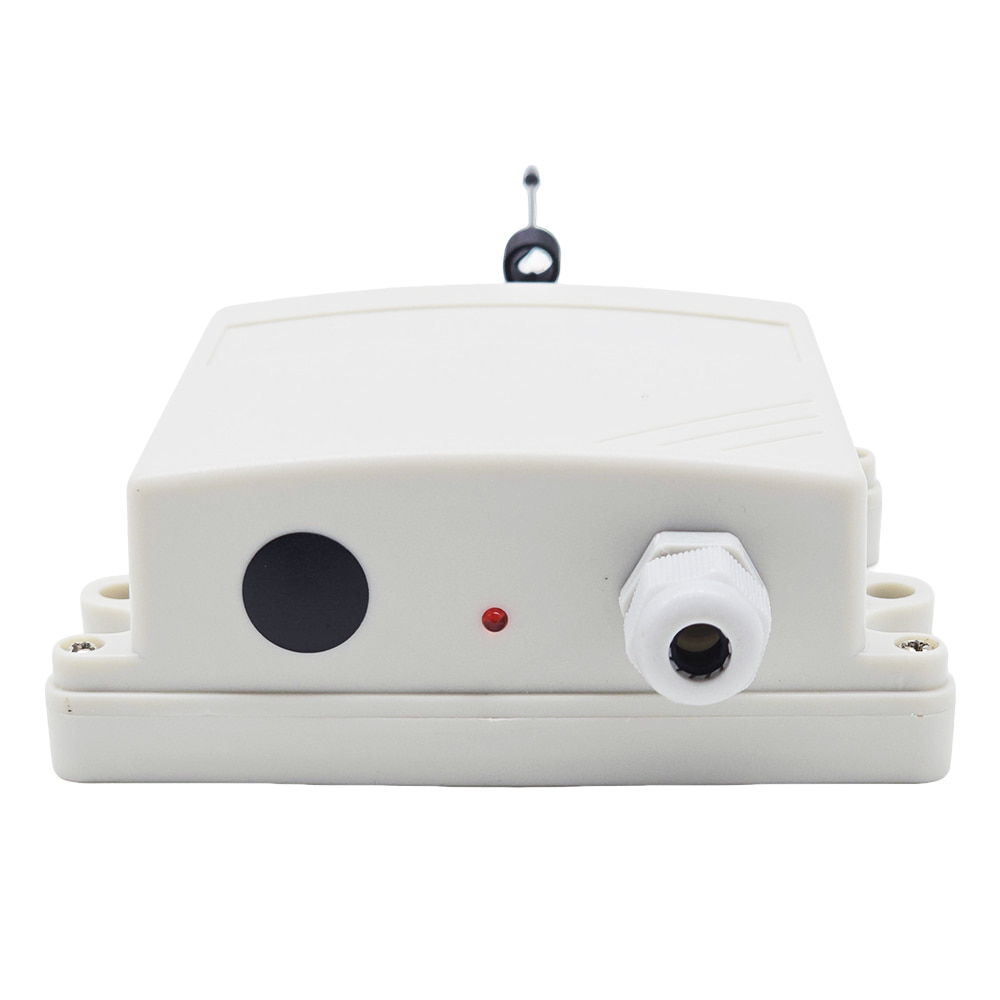

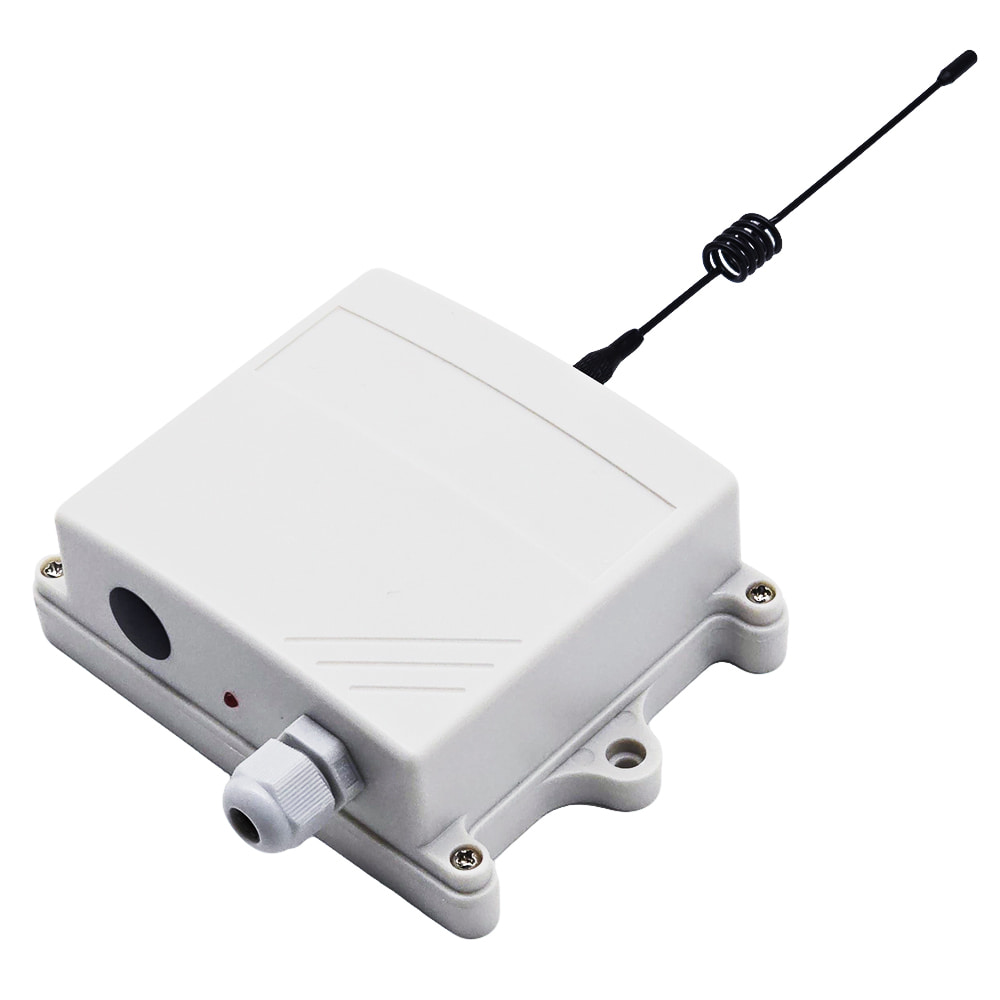

Parameter des Senders:
Modell: CK-DC
Ausgelöst durch 12~24V Gleichstrom ON OFF.
Mit 2 Eingangskabeln braucht man nicht zwischen Plus- und Minuspol zu
unterscheiden.
Keine Batterien sind für den Betrieb erforderlich.
Ausgelöst durch 12~24V Gleichspannungssignal.
Auslösung Methode: Wenn das Eingangskabel ein Gleichspannungssignal erhält.
Nach 1 Sekunde blinkt die Signal-LED am Sender schnell, und der Sender
sendet das Funksignal "ON". Nach Abschluss der Übertragung leuchtet die
Signal-LED dauerhaft. Wenn das Eingangskabel das Gleichspannungssignal
verliert. Nach 1 Sekunde blinkt die Signal-LED am Sender schnell, und der
Sender sendet das Funksignal "OFF". Nach Abschluss der Übertragung blinkt
die Signal-LED einmal und erlischt anschließend.
Signalübertragungszeit: 1 Sekunde
Betriebsfrequenz: 433.92MHz (315 MHz kundenspezifisch)
Enkodierung Chip: PT2262 / SC2262
Sendeentfernung: 500m / 1500ft (Theoretisch)
Maße der PCB: 73 x 73 x 19 mm
Maße des Gehäuse: 110 x 86 x 40 mm
Arbeitsprinzip:
Der Sender CK-DC ist eine spezielle Fernbedienung, die durch die Ein- und
Ausschaltbedingungen von 12~24V DC-Strom aktiviert wird. Es hat zwei
Eingangskabel zum Anschließen eines Gleichspannungs-Signals von einem Gerät,
wie Steckdose, Warnhost, Detektor, Sensor, speicherprogrammierbaren
Steuerung, Gleichstrom Sirene, Gleichstrom Leuchte oder anderen Gleichstrom
Geräten.
Wenn an seine Eingangskabel eine Gleichspannung angelegt wird, sendet er ein
Funksignal "ON". Wenn er aufhört, Gleichspannung zu empfangen, sendet er ein
Funksignal "OFF".
Dieser Sender kann mit verschiedenen Arten von Empfängern kombiniert werden,
um ein drahtloses Steuersystem zu bilden, das verwendet wird, um ein anderes
Gerät drahtlos über ein DC-Spannungssignal oder ein DC-Ausgangssignal von
einem Gerät zu steuern.

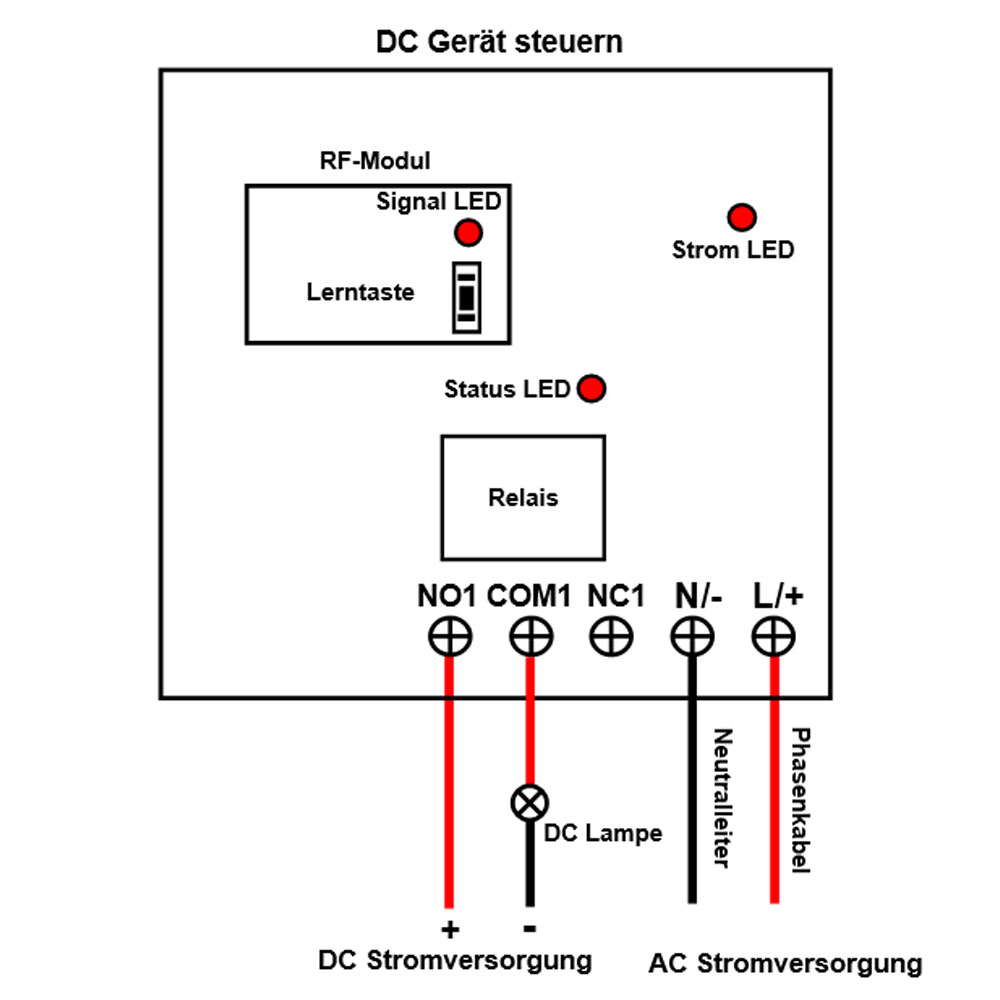

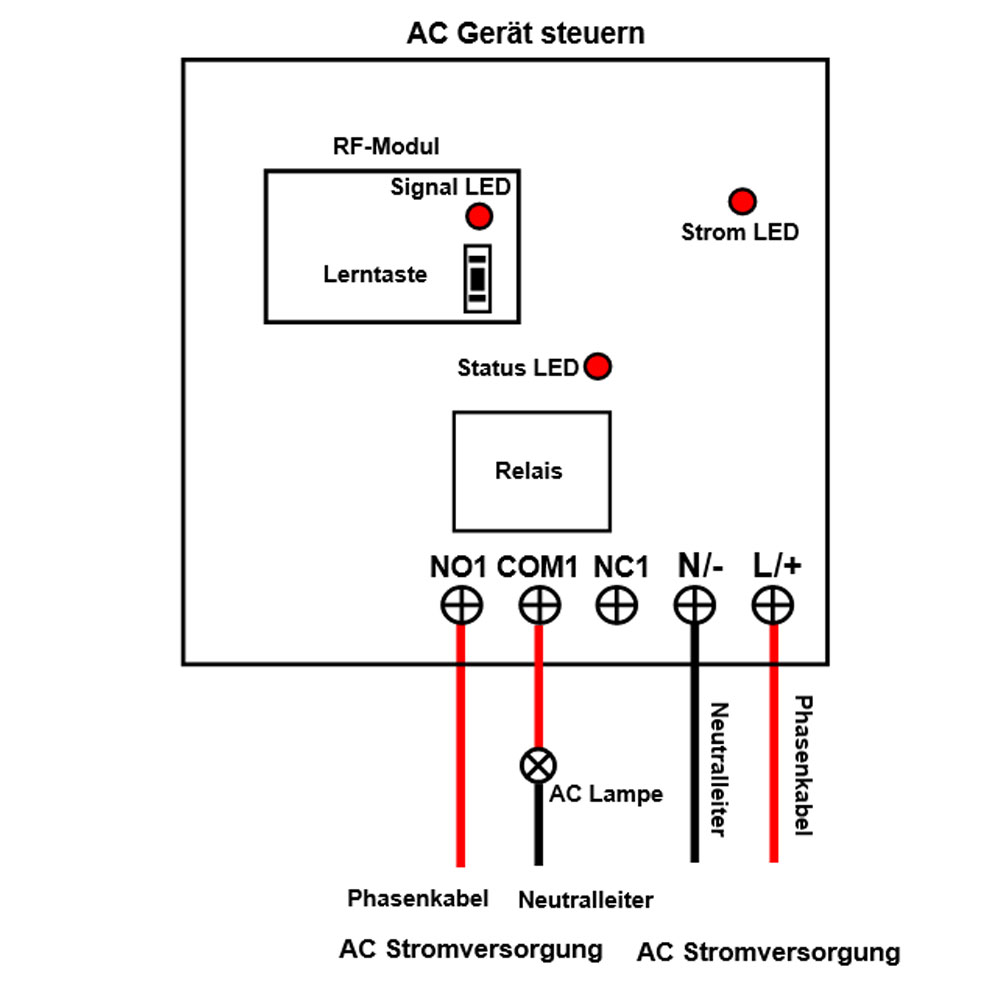

Verwendung und Bedienung:
Wenn Sie das Gerät A über ein 12~24V Gleichspannungssignal des Geräts B
steuern möchten, machen wie folgende:
1. Schließen Sie Gerät A an die Ausgangsklemme des Empfängers an.
2. Schließen Sie die DC-Ausgangsklemme von Gerät B an die Eingangsklemme des
Senders an.
3. Wenn Gerät B ein Gleichspannungssignal an den Sender sendet, sendet der
Sender ein Funksignal "ON". Wenn der Empfänger dieses Funksignal empfängt,
aktiviert er sein Relais, um das Gerät A einzuschalten.
4. Wenn Gerät B kein Gleichspannungssignal mehr an den Sender sendet, sendet
der Sender ein Funksignal "OFF". Wenn der Empfänger dieses Funksignal
empfängt, deaktiviert er sein Relais, um das Gerät A auszuschalten.

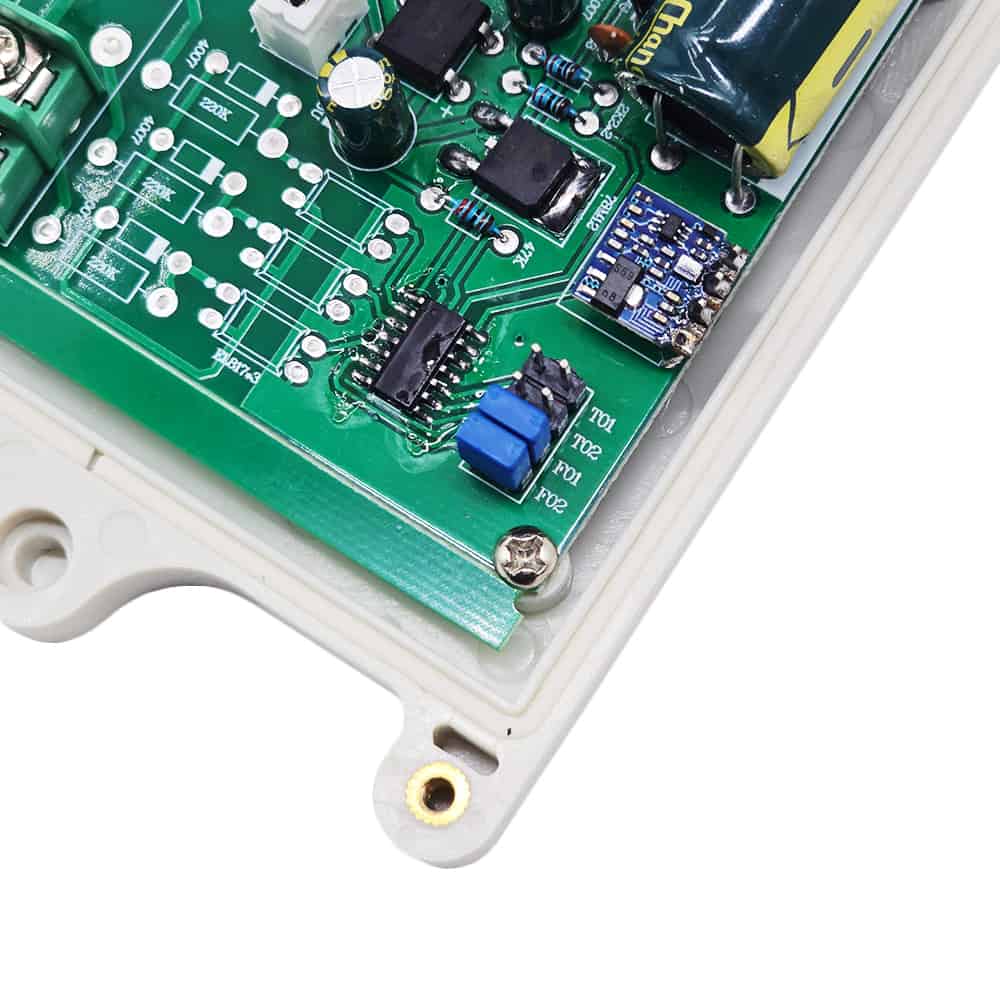

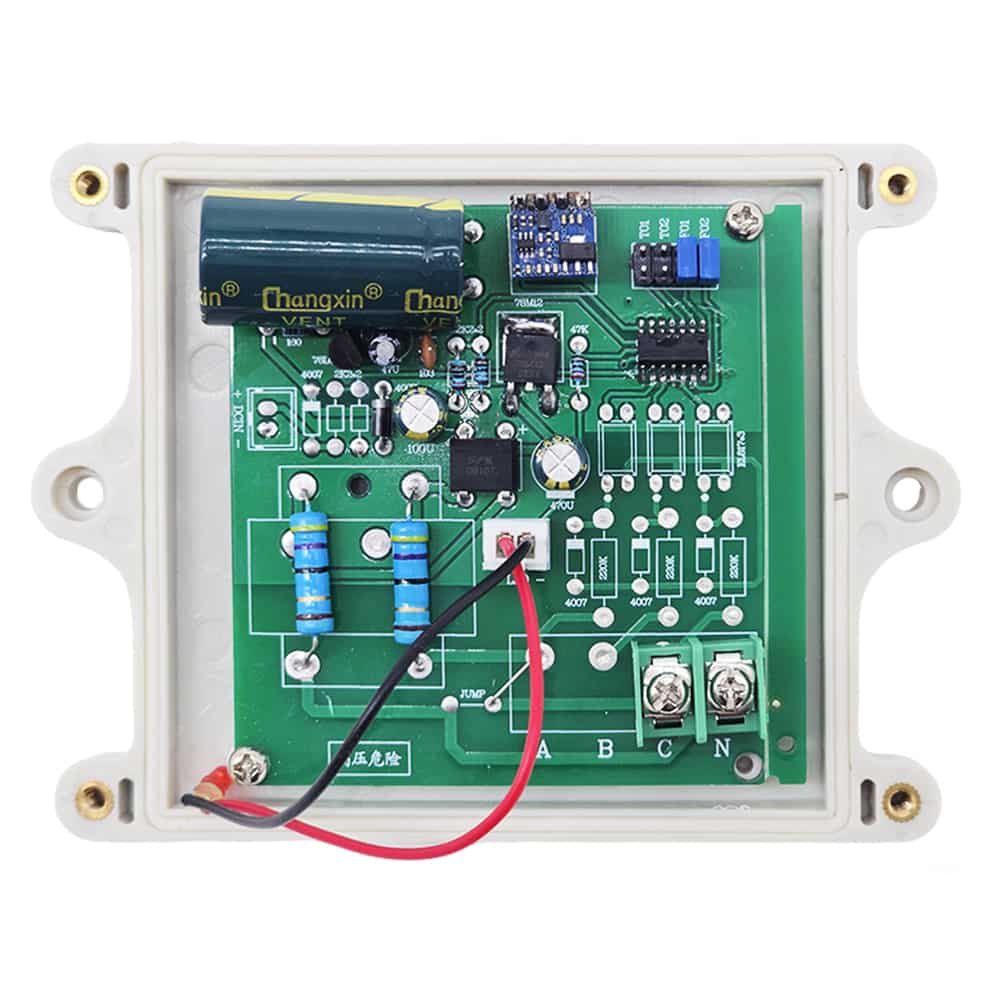

So stellen Sie den Oszillatorwiderstand des Senders ein:
Zwei Pins von F02 mit einer Jumper Brücke kurzschließen, der
Oszillatorwiderstand wird auf 1,5 MΩ eingestellt.
Zwei Pins von F01 und F02 nicht kurzschließen, der Oszillatorwiderstand wird
auf 2,2 MΩ eingestellt.
Zwei Pins von F01 mit einer Jumper Brücke kurzschließen, der
Oszillatorwiderstand wird auf 3,3 MΩ eingestellt.
Zwei Pins von F01 und F02 jeweils mit Jumper Brücken kurzschließen, der
Oszillatorwiderstand wird auf 4,7 MΩ eingestellt.

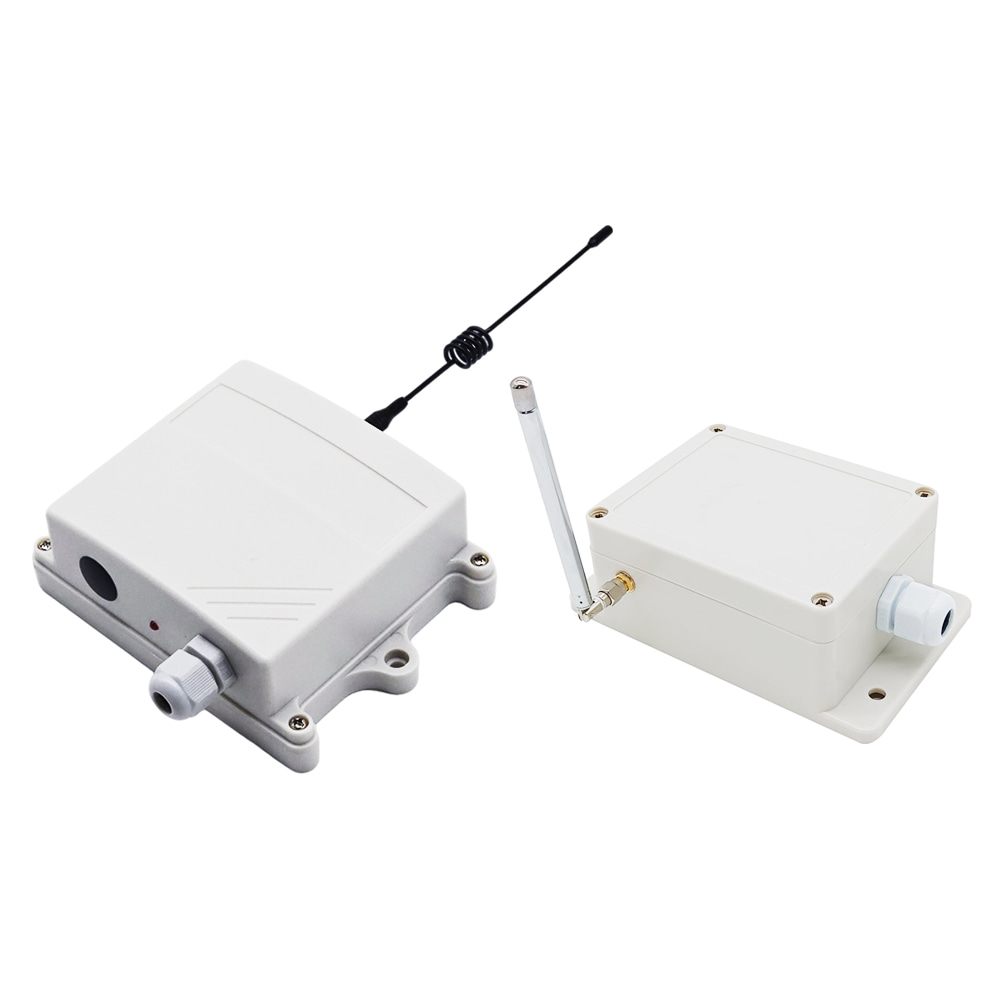

Lieferumfang:
1 x Empfänger: S1UA-DC-ANT3
1 x Sender: CK-DC
1 x Bedienungsanleitung
