Anwendung:

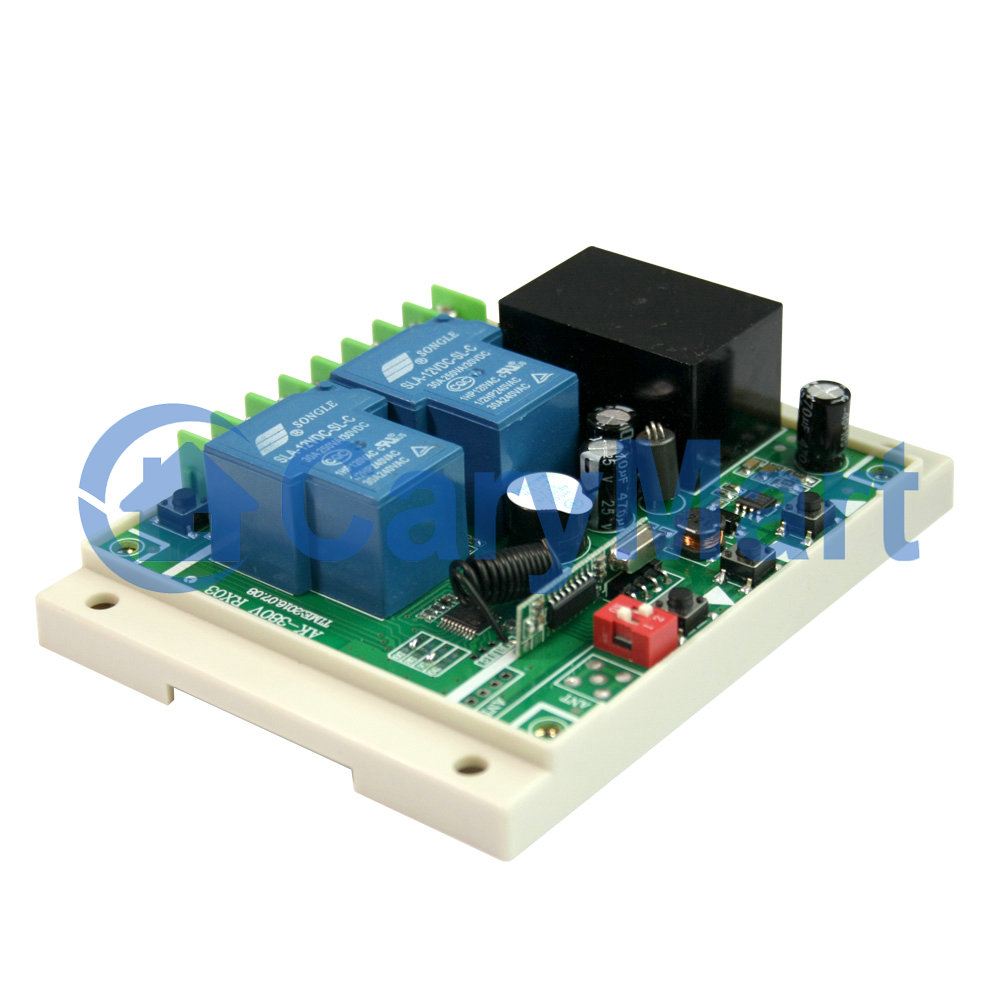

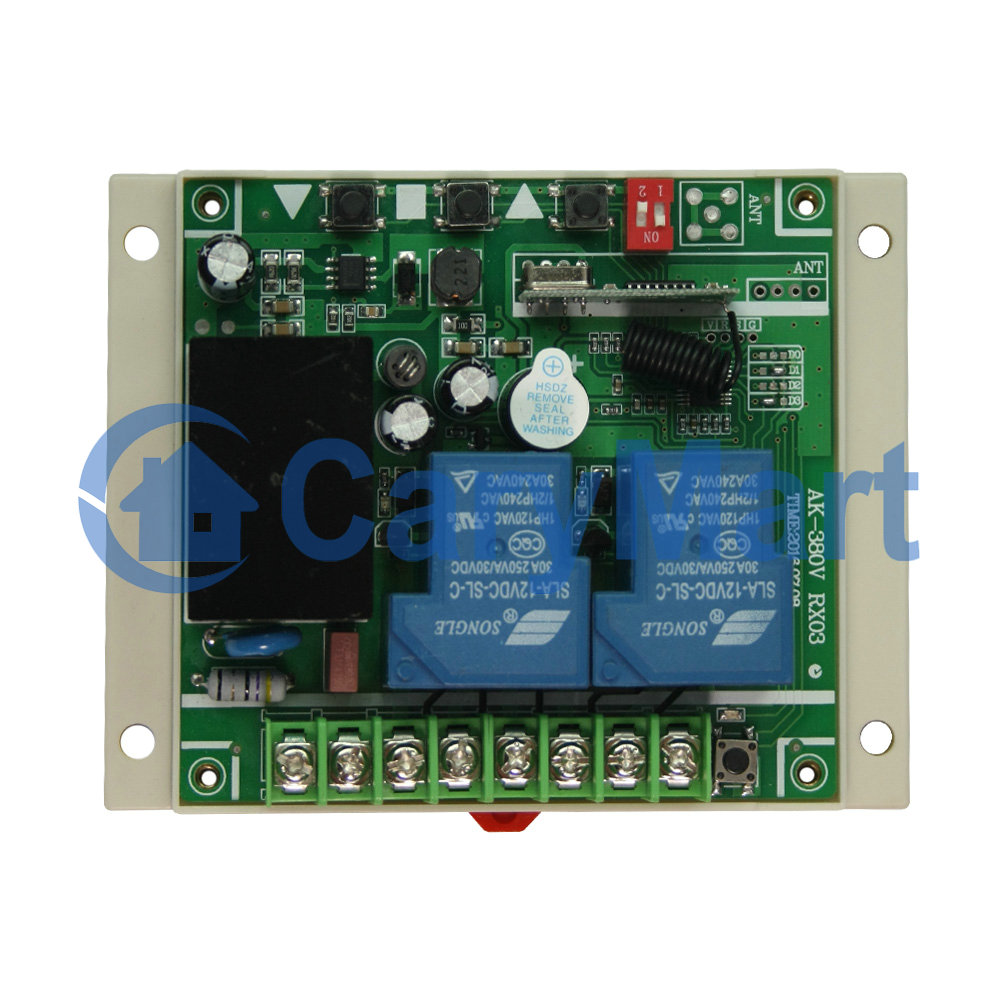

Dieser Empfänger ist ein elektrisches Gerät mit 2 trockenem Relaisausgang,
es und der Sender bilden ein Empfänger Sender System. Dieses System kann in
allen Arten von Industrie automation, Landwirtschaft, Haus, Fabrik, Haus,
Bauernhof, Fahrzeug, Schiff, Offshore-Betrieb, Luftfahrzeug usw. Es kann
verschiedene DC oder AC Geräte an Land, zu Wasser und in der Luft
fernsteuern, wie Lichter, Sirenen, Schlösser, Motoren, Ventilatoren, Winden,
Jalousien, Linearantriebe, Türen, Fenster, Elektromagnetventile,
Sicherheitsalarm und Geschäftsschilder. Die Anwendungen sind endlos.
Merkmal:
Drahtlose Steuerung, einfach zu installieren.
Universalnetzteil: AC 100~450V, unterstützung AC 110V, AC 120V, AC 220V, AC
240V, AC 380V.

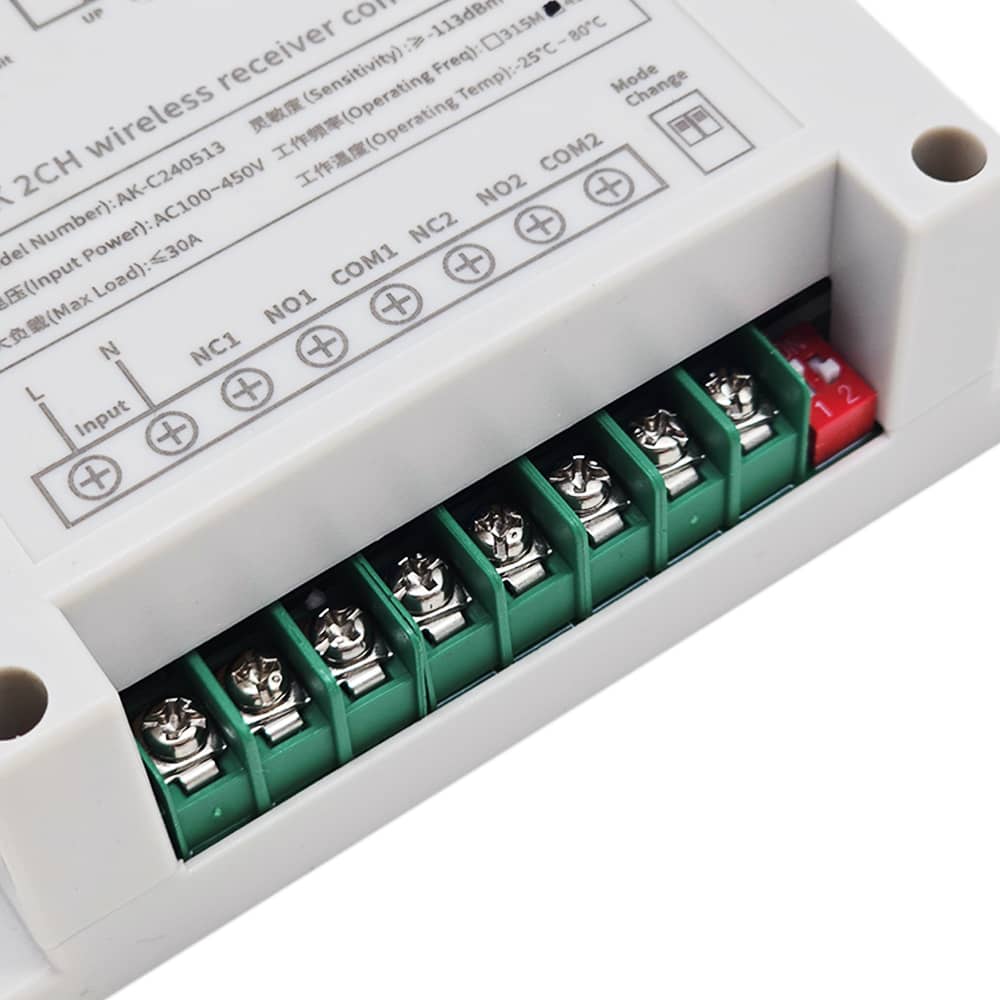

Relaisausgang: Dieser Empfänger ist der trockene Relaisausgang, es können
zur Steuerung DC und AC Geräte verwendet werden. Die Ausgangsklemmen sind NO
/ NC (normalerweise geöffnet / normalerweise geschlossen) und dienen als
Schalter. Es bedeutet, dass Sie auch eine separate Stromversorgung an Geräte
anschließen sollen.
Hohe Leistung: Jeder Kanal kann bei maximalem Strom 30A arbeiten.

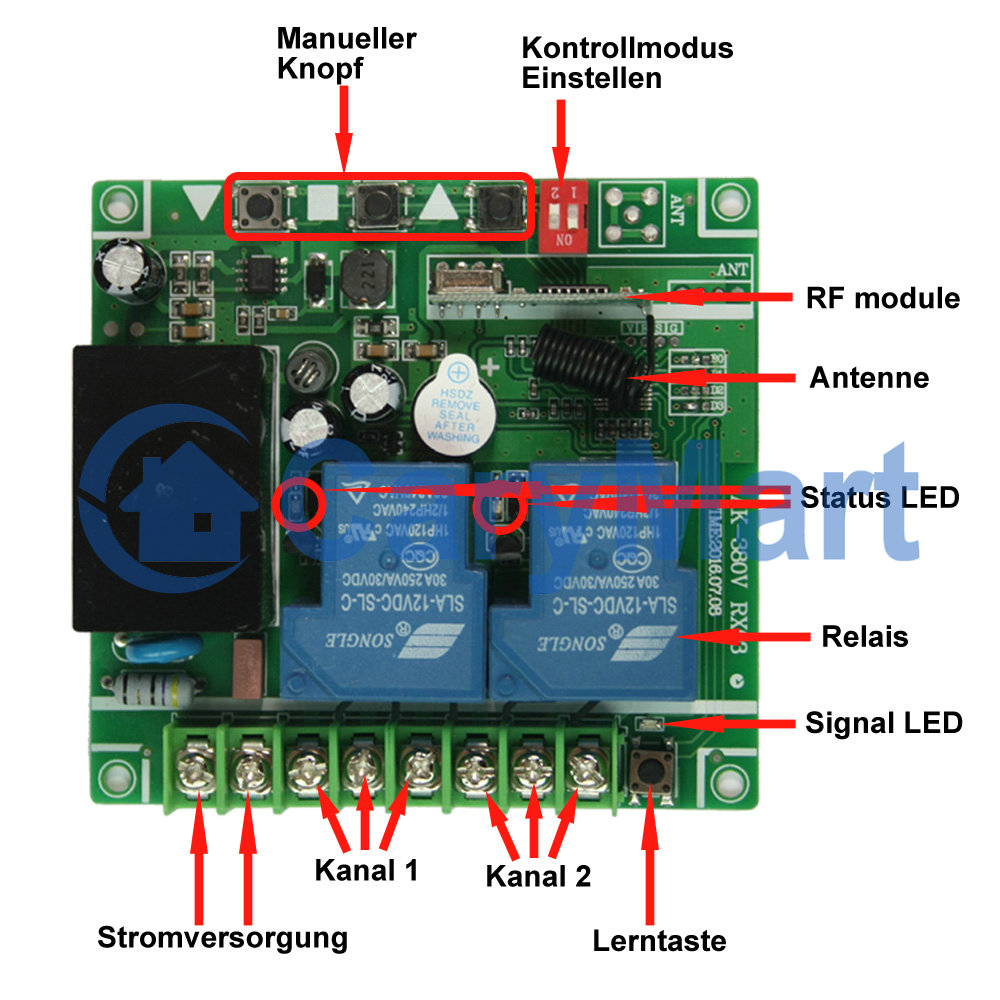

Mit drei manuellen Tasten: Sie können das Gerät über die manuellen Tasten
steuern.
Mit Verdrahtete Steuerklemmen: Sie können manuelle Schalter anschließen, um
der Geräte zu steuern.

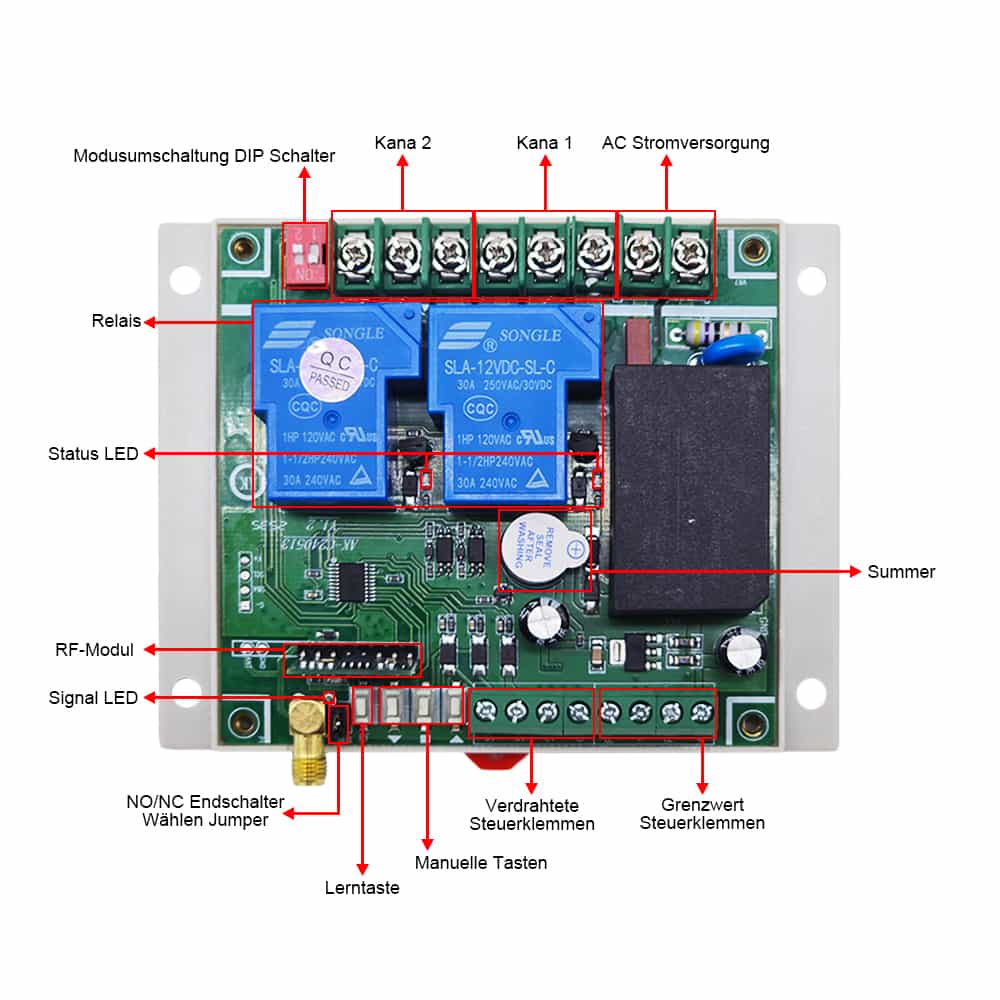

Mit Grenzwert Steuerklemmen: Sie können Sensoren, Endschalter oder externe
Geräte anschließen, um die Anlage zu stoppen.
Mit 2 Pins zum Umschalten des Typs des normalerweise offenen oder
normalerweise geschlossenen Endschalters.
Mit einem DIP-Schalter zum Umschalten der Arbeitsmodi, der vier Betriebsmodi
bietet.

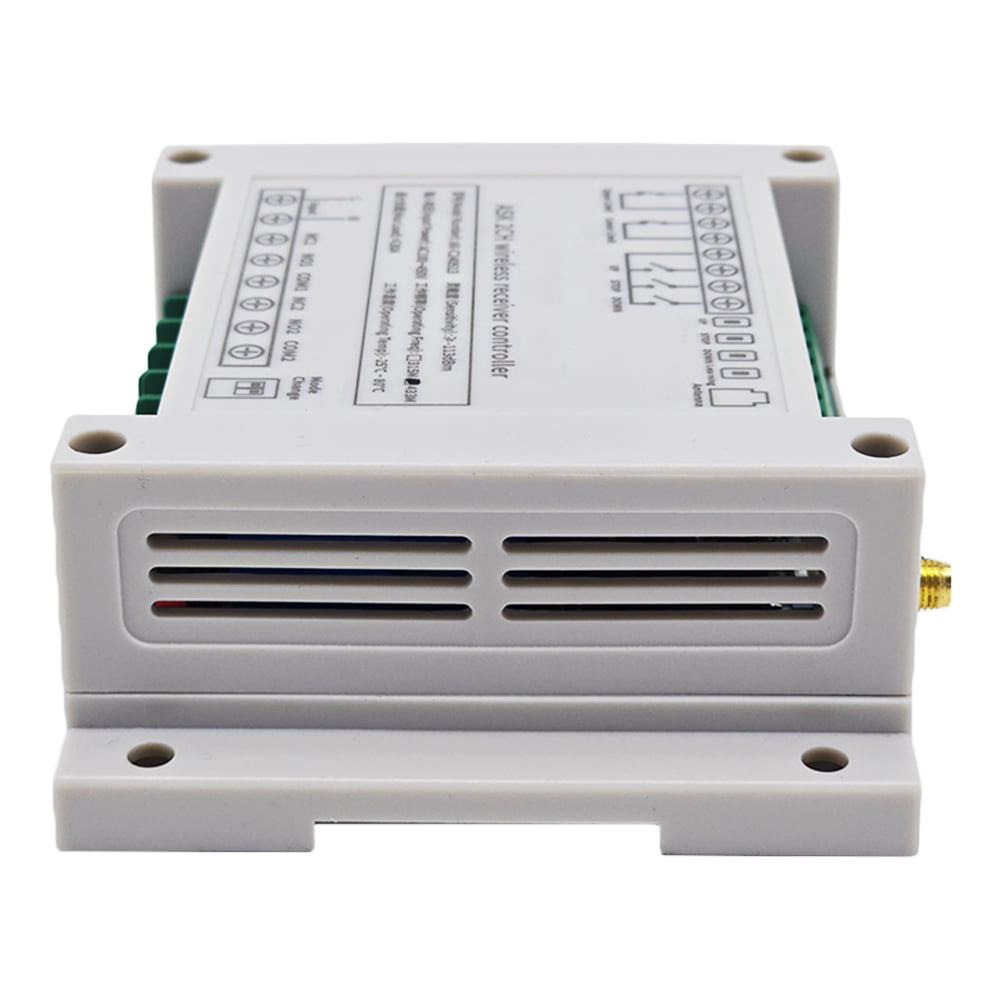

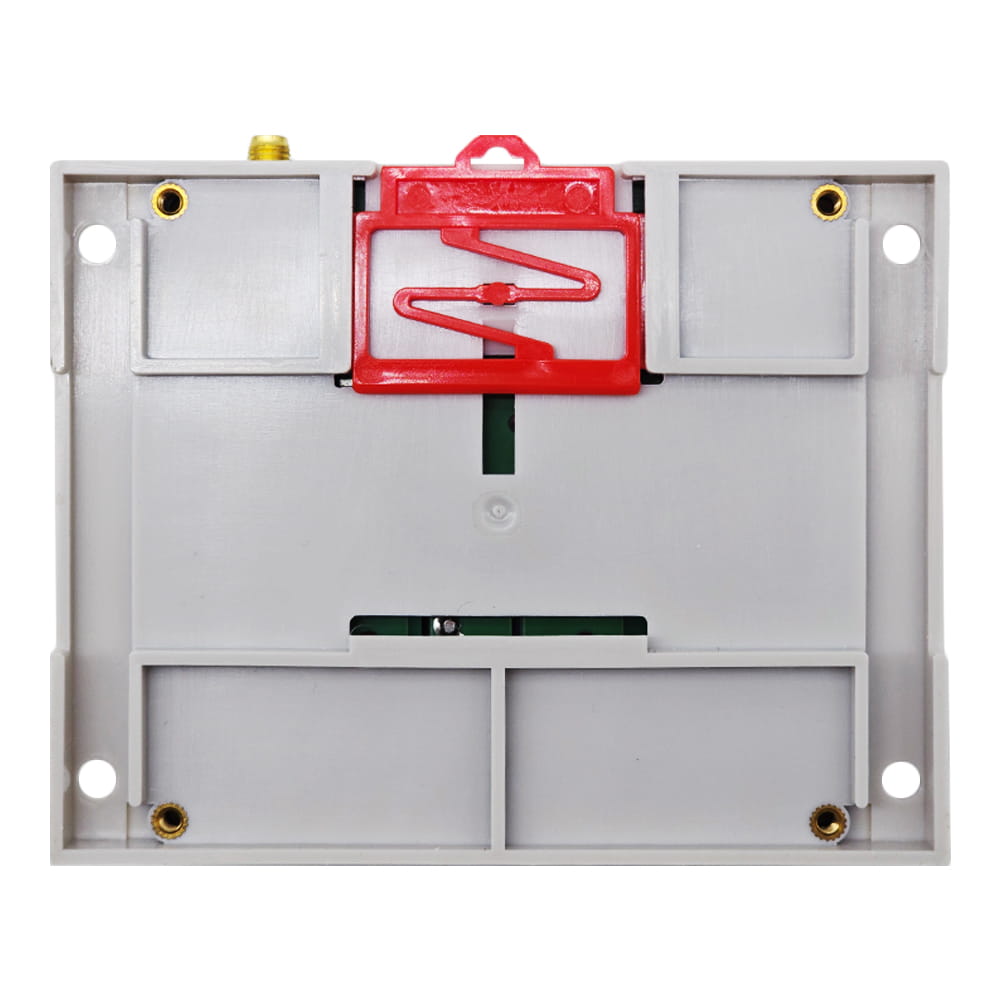

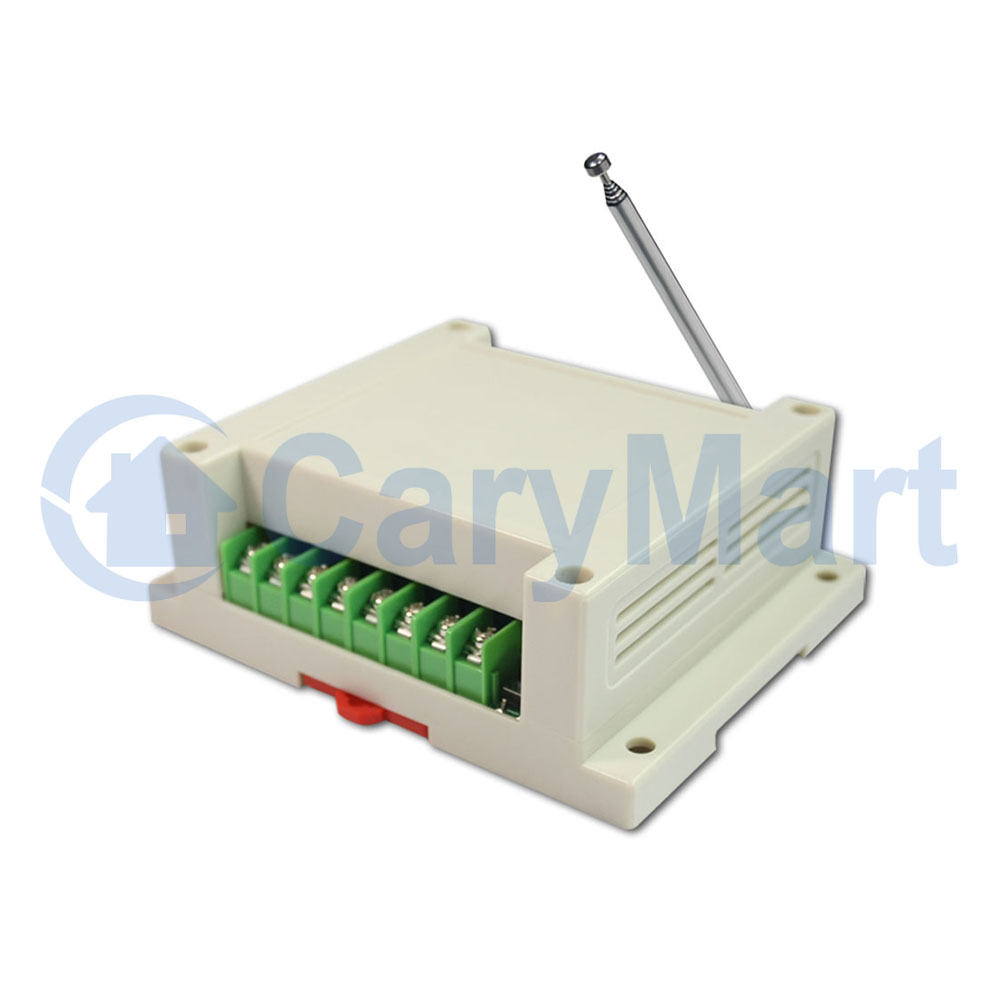

Mit Führungsschienenschnalle und Schraubenlöchern: Die Rückseite des
Empfängers ist mit einer Führungsschienenschnalle und Schraubenlöchern
ausgestattet, sodass er auf einer 35mm Führungsschiene montiert oder direkt
mit Schrauben befestigt werden kann.
Mit externer Antenne, der Empfänger hat einen größeren Arbeitsbereich.
Der Sender / die Fernbedienung kann den Empfänger steuern von jedem Orten
innerhalb einer zuverlässigen Entfernung.
Das Funksignal des Senders kann durch Wände, Böden, Türen oder Fenster, aber
es wird einige Betriebsreichweite verlieren.
Der Empfänger hat den eingebauten Schutz vor Gegenstrom und übermäßigem
Strom.
Der Empfänger arbeitet nur mit dem ausgewählten Sender, der mit dem
Empfänger gekoppelt ist.
Es können zwei oder mehr Empfänger verwendet werden in der gleichen Gegend.
Parameter des Empfänger:
Modell: S2PU-AC380-ANT3
Betriebsspannung: AC 100V~450V (110V/120V/220V/240V/380V)
Arbeitsfrequenz: 433MHz
Kanal: 2 CH
Statische Strom: <30mA
Ausgangsart: Trockene Relaisausgang (normalerweise geöffnet und
normalerweise geschlossen)
Maximaler Laststrom des Relais: 30A / Kanal
Drahtbereich für die Terminals: 22-14 AWG
4 Wählbare Modi: Selbstsichernd, Momentan, Verriegelung, Momentan +
Selbstsichernd
Sensitivität des Empfängers: ≥-113dBm
Betriebstemperatur: -25°C bis +80°C
Maße der PCB: 92 x 86 x 23 mm
Maße des Gehäuses: 115 x 90 x 40 mm
Passende Fernbedienungen:
Der Empfänger kann mit verschiedenen Fernbedienung koppeln, wie
C-2L /
C-3-2L (100M),
CP-2L /
CP-3L (500M), und
CB-2L usw.
Reichweite:
Dieser Empfänger und verschiedene Sender bilden einen kompletten Satz, mit
dem unterschiedliche Arbeitsabstände erreicht werden können. Wenn es und der
Sender CP-2L beispielsweise einen vollständigen Satz bilden, kann der
maximale Arbeitsabstand in einem offenen Bereich 500 Meter erreichen. Wenn
es und der Sender CB-2L einen vollständigen Satz bilden, kann der maximale
Arbeitsabstand in einem offenen Bereich 1000 Meter erreichen.
Der maximale Arbeitsabstand basiert auf theoretischen Daten, die ohne
Barrieren und ohne Störungen vorliegen würden. Aber in wirklichem Leben wird
es durch Bäume, Mauern oder andere Gebäude behindert und durch andere
Funksignale gestört. Daher kann es sein, dass der tatsächliche
Arbeitsabstand diesen maximalen Abstand nicht erreicht.
Wenn Sie einen größeren Arbeitsbereich wünschen, können Sie die Antenne am
Empfänger austauschen, einen RF-Repeater oder einen leistungsstarken Sender
verwenden, zum Beispiel der Sender CB-2L.
Verwendung:
Der Empfänger kann zur Steuerung 0~28 VDC und 100~450 VAC Geräte verwendet
werden.
Beachten: Dieser Empfänger ist der trockene Relaisausgang, und kein DC/AC
Leistungsausgang. Ausgangszustand der Relaisausgangsklemmen: Die Klemmen NO
und COM sind normalerweise geöffnet; Die Klemmen NC und COM sind
normalerweise geschlossen.

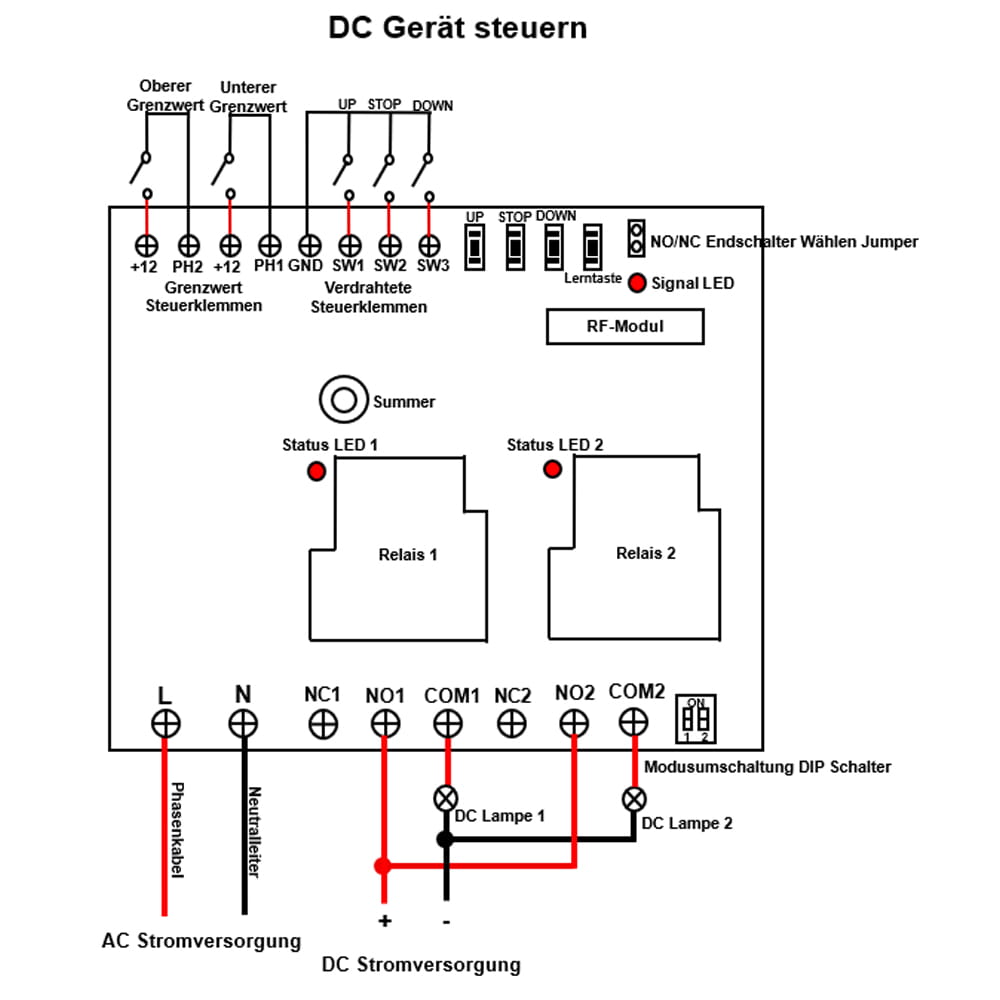

Verdrahtung: 1) Verdrahtung für DC Lampe:
Wenn Sie eine DC Lampe steuern möchten, machen wie folgende. Bitte beachten
Sie das Anschlussdiagramm.
1.1 Verbinden Sie das Phasenkabel der AC Stromversorgung an Klemme L,
und Verbinden Sie das Neutralleiter der AC Stromversorgung an Klemme N.
1.2 Verbinden Klemme NO an Pluspol der DC Stromversorgung, Verbinden Klemme
COM an Pluspol von DC Lampe, und Verbinden den Minuspol von DC Lampe an
Minuspol der DC Stromversorgung.

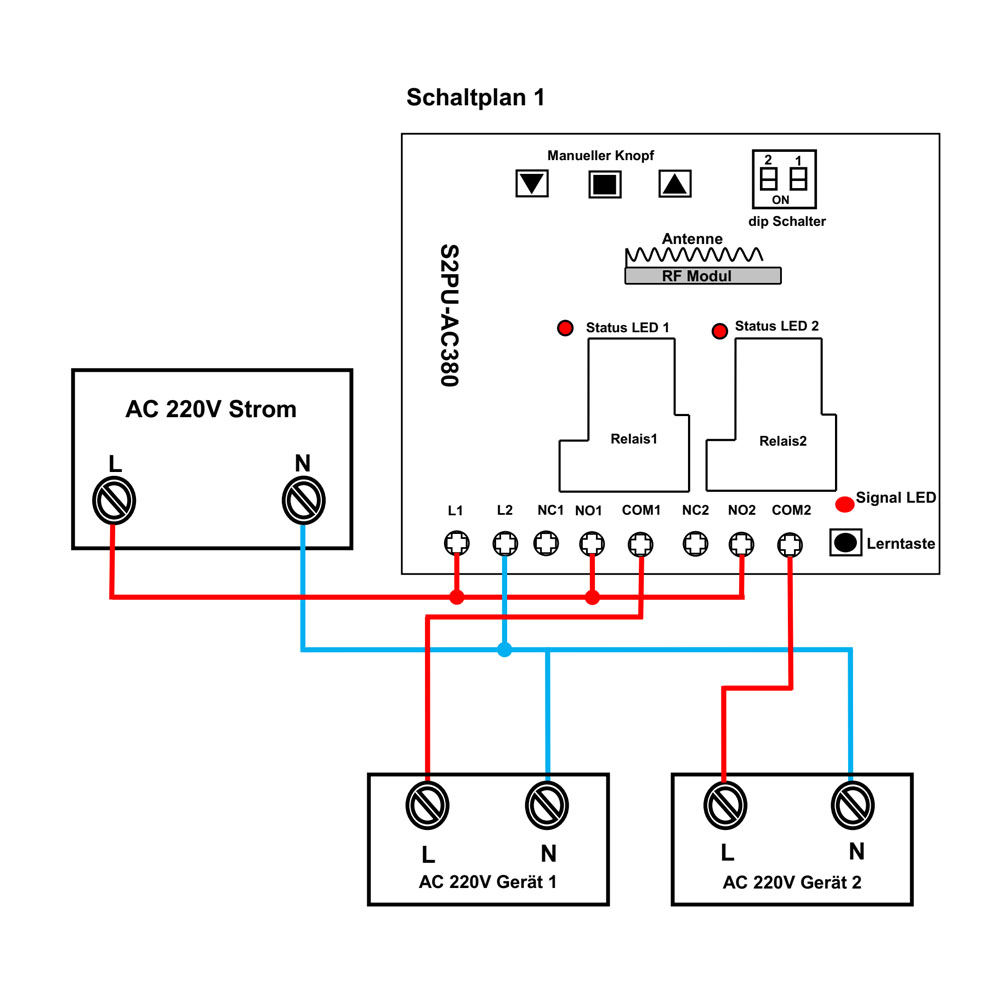

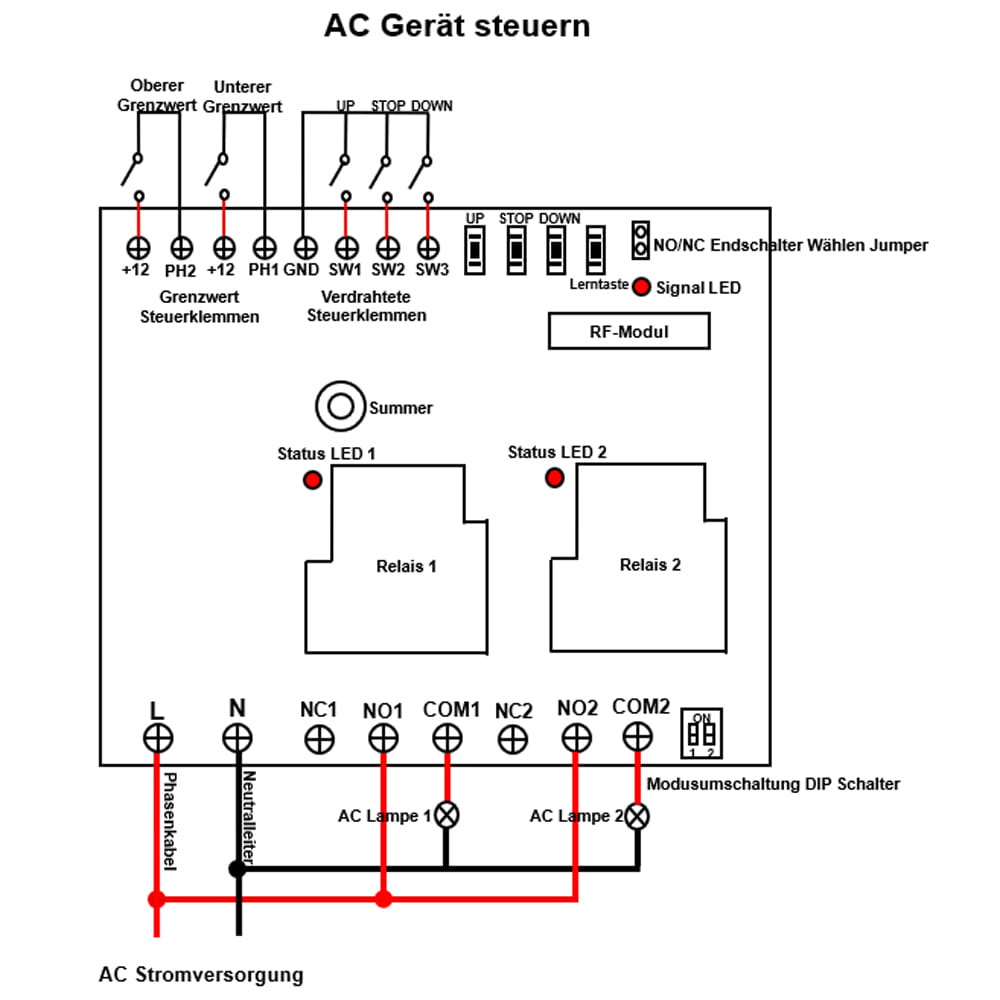

2) Verdrahtung für AC Lampe:
Wenn Sie eine AC Lampe steuern möchten, machen Sie wie folgende. Bitte
beachten Sie das Anschlussdiagramm.
2.1 Verbinden Sie das Phasenkabel der AC Stromversorgung an Klemme L,
und Verbinden Sie das Neutralleiter der AC Stromversorgung an Klemme N.
2.2 Verbinden Klemme NO an das Phasenkabel der AC Stromversorgung, Verbinden
Klemme COM an eine Seite von AC Lampe, und Verbinden andere Seite von AC
Lampe an Neutralleiter der AC Stromversorgung.

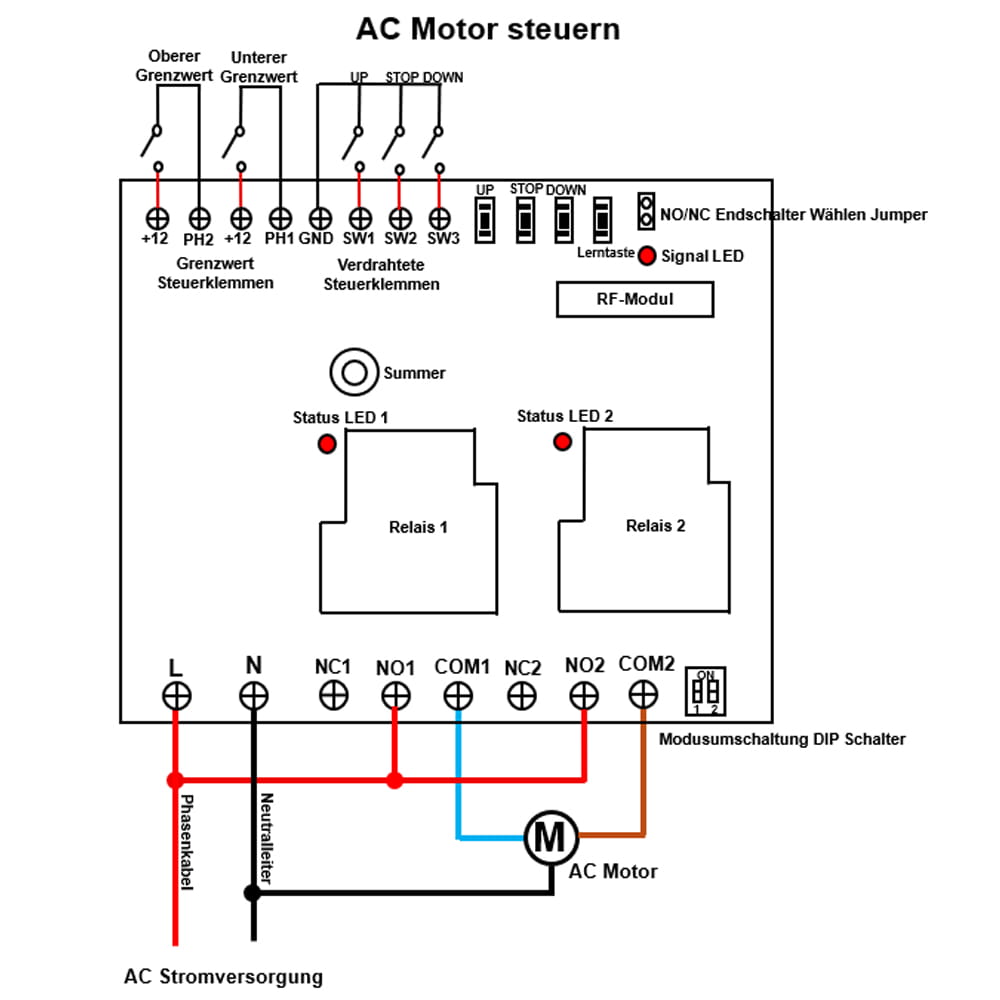

3) Verdrahtung für AC Motor:
Wenn Sie einen kleinen bidirektionalen AC Motor (drei Steuerleitungen)
steuern möchten, machen Sie wie folgende. Bitte beachten Sie das
Anschlussdiagramm.
3.1 Verbinden Sie das Phasenkabel der AC Stromversorgung an Klemme L,
und Verbinden Sie das Neutralleiter der AC Stromversorgung an Klemme N.
3.2 Verbinden Sie das Phasenkabel der AC Stromversorgung mit den Klemmen NO
der beiden Relais, und Verbinden Sie den Neutralleiter der AC
Stromversorgung mit dem gemeinsamen Draht des AC Motors.
3.3 Verbinden Sie die Vorwärts- und Rückwärtskabel des AC Motors mit den
Klemmen COM der beiden Relais. Durch Vertauschen dieser beiden Kabel können
Sie die Drehrichtung des Motors ändern.
4) Verdrahtung für AC 380V Motor:
Wenn Sie einen AC 380V Motor, bitte beachten Sie das Anschlussdiagramm.
Einstellen des verschiedenen Kontrolle Modis:
Wir haben den Empfänger als Selbstsichernd Modus eingestellt vor dem
Verlassen des Werks, Wenn Sie anderen Kontrolle Modus benutzen möchten,
gehen Sie wie folgt:
1) Einstellung der Modus Momentan: Schalten Sie das erste Bit und das zweite
Bit des DIP Schalter aus. Die Signal-LED blinkt 1 Mal und der Summer ertönt
1 Mal.
Der Betrieb des Momentan modus mit dem Sender CP-2L:
Drücken und halten Sie die Taste ▲ am Sender: Das Relais 1 wird aktiviert,
zwei Klemmen NO1 und COM1 von Relais 1 werden angeschlossen, zwei Klemmen
NC1 und COM1 werden getrennt.
Lassen Sie die Taste ▲ los: Das Relais 1 wird deaktiviert, zwei Klemmen NO1
und COM1 von Relais 1 werden getrennt, zwei Klemmen NC1 und COM1 werden
angeschlossen.
Drücken und halten Sie die Taste ▼ am Sender: Das Relais 2 wird aktiviert,
zwei Klemmen NO2 und COM2 von Relais 2 werden angeschlossen, zwei Klemmen
NC2 und COM2 werden getrennt.
Lassen Sie die Taste ▼ los: Das Relais 2 wird deaktiviert, zwei Klemmen NO2
und COM2 von Relais 2 werden getrennt, zwei Klemmen NC2 und COM2 werden
angeschlossen.
Der Betrieb des Momentan modus mit den manuellen Tasten am Empfänger:
Drücken und halten Sie die Taste UP am Empfänger: Relais 1 wird aktiviert.
Lassen Sie die Taste UP los: Relais 1 wird deaktiviert.
Drücken und halten Sie die Taste DOWN am Empfänger: Relais 2 wird aktiviert.
Lassen Sie die Taste DOWN los: Relais 2 wird deaktiviert.
2) Einstellung der Modus Selbstsichernd: Schalten Sie das erste Bit ein, und
das zweite Bit des DIP Schalter aus. Die Signal-LED blinkt 2 Mal und der
Summer ertönt 2 Mal.
Der Betrieb des Selbsthemmung modus mit dem Sender CP-2L:
Drücken Sie die Taste ▲ am Sender: Das Relais 1 wird aktiviert, zwei Klemmen
NO1 und COM1 von Relais 1 werden angeschlossen, zwei Klemmen NC1 und COM1
werden getrennt.
Drücken Sie erneut die Taste ▲: Das Relais 1 wird deaktiviert, zwei Klemmen
NO1 und COM1 von Relais 1 werden getrennt, zwei Klemmen NC1 und COM1 werden
angeschlossen.
Drücken Sie die Taste ▼ am Sender: Das Relais 2 wird aktiviert, zwei Klemmen
NO2 und COM2 von Relais 2 werden angeschlossen, zwei Klemmen NC2 und COM2
werden getrennt.
Drücken Sie erneut die Taste ▼: Das Relais 2 wird deaktiviert, zwei Klemmen
NO2 und COM2 von Relais 2 werden getrennt, zwei Klemmen NC2 und COM2 werden
angeschlossen.
Der Betrieb des Selbsthemmung modus mit den manuellen Tasten am Empfänger:
Drücken Sie die Taste UP am Empfänger: Relais 1 wird aktiviert.
Drücken Sie erneut die Taste UP: Relais 1 wird deaktiviert.
Drücken Sie die Taste DOWN am Empfänger: Relais 2 wird aktiviert.
Drücken Sie erneut die Taste DOWN: Relais 2 wird deaktiviert.
3) Einstellung der Modus Verriegelung: Schalten Sie das erste Bit aus, und
das zweite Bit des DIP Schalter ein. Die Signal-LED blinkt 3 Mal und der
Summer ertönt 3 Mal.
Der Betrieb des Verriegelung modus mit dem Sender CP-3L:
Drücken Sie die Taste ▲ am Sender: Das Relais 1 wird aktiviert, zwei Klemmen
NO1 und COM1 von Relais 1 werden angeschlossen, zwei Klemmen NC1 und COM1
werden getrennt.
Drücken Sie die Taste ■ am Sender: Das Relais 1 wird deaktiviert, zwei
Klemmen NO1 und COM1 von Relais 1 werden getrennt, zwei Klemmen NC1 und COM1
werden angeschlossen.
Drücken Sie die Taste ▼ am Sender: Das Relais 2 wird aktiviert, zwei Klemmen
NO2 und COM2 von Relais 2 werden angeschlossen, zwei Klemmen NC2 und COM2
werden getrennt.
Drücken Sie die Taste ■ am Sender: Das Relais 2 wird deaktiviert, zwei
Klemmen NO2 und COM2 von Relais 2 werden getrennt, zwei Klemmen NC2 und COM2
werden angeschlossen.
Der Betrieb des Verriegelung modus mit den manuellen Tasten am Empfänger:
Drücken Sie die Taste UP am Empfänger: Relais 1 wird aktiviert.
Drücken Sie die Taste STOP am Empfänger: Relais 1 wird deaktiviert.
Drücken Sie die Taste DOWN am Empfänger: Relais 2 wird aktiviert.
Drücken Sie die Taste STOP am Empfänger: Relais 2 wird deaktiviert.
4) Einstellung der Modus Momentan (Kanal 1) + Selbstsichernd (Kanal 2):
Schalten Sie das erste Bit und das zweite Bit des DIP Schalter ein. Die
Signal-LED blinkt 4 Mal und der Summer ertönt 4 Mal.
Verdrahtete Steuerklemmen:
Der Empfänger hat Verdrahtete Steuerklemmen, sie können externe Geräte (mit
normalerweise offenem Kontakt) wie Handschalter an Verdrahtete Steuerklemmen
anschließen, und diese dann zum Steuern Geräts verwenden.

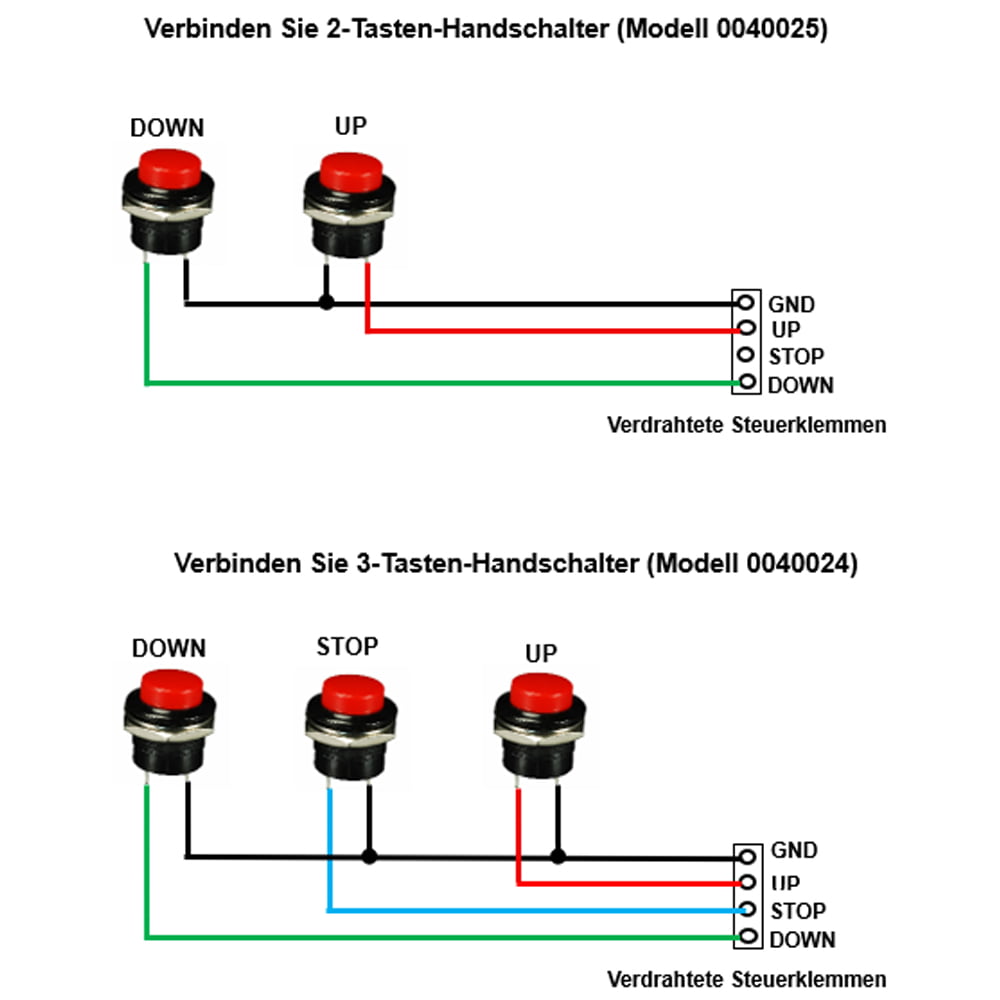

Beispielsweise können Sie zwei oder drei Handschalter gemäß dem folgenden
Schaltplan an die verdrahteten Steuerklemmen UP, DOWN, STOP
und GND anschließen.
1) Steuermodus Momentan: Beispielsweise verbinden Sie 2-Tasten-Handschalter
(Modell 0040025).
Wenn Sie die Taste UP drücken und halten, werden zwei Klemmen UP und GND
angeschlossen. Dann wird Relais 1 aktiviert. Und wenn Sie die Taste UP
loslassen, werden zwei Klemmen UP und GND getrennt. Dann wird Relais 1
deaktiviert.
Wenn Sie die Taste DOWN drücken und halten, werden zwei Klemmen DOWN und GND
angeschlossen. Dann wird Relais 2 aktiviert. Und wenn Sie die Taste DOWN
loslassen, werden zwei Klemmen DOWN und GND getrennt. Dann wird Relais 2
deaktiviert.
2) Steuermodus Selbstsichernd: Beispielsweise verbinden Sie
2-Tasten-Handschalter (Modell 0040025).
Wenn Sie die Taste UP drücken, werden zwei Klemmen UP und GND angeschlossen.
Dann wird Relais 1 aktiviert. Und wenn Sie die Taste UP erneut drücken,
werden zwei Klemmen UP und GND getrennt. Dann wird Relais 1 deaktiviert.
Wenn Sie die Taste DOWN drücken, werden zwei Klemmen DOWN und GND
angeschlossen. Dann wird Relais 2 aktiviert. Und wenn Sie die Taste DOWN
erneut drücken, werden zwei Klemmen DOWN und GND getrennt. Dann wird Relais
2 deaktiviert.
3) Steuermodus Verriegelung: Beispielsweise Verbinden Sie
3-Tasten-Handschalter (Modell 0040024).
Wenn Sie die Taste UP drücken, werden zwei Klemmen UP und GND angeschlossen.
Dann wird Relais 1 aktiviert. Und wenn Sie die Taste STOP drücken, werden
zwei Klemmen STOP und GND angeschlossen. Dann wird Relais 1 deaktiviert.
Wenn Sie die Taste DOWN drücken, werden zwei Klemmen DOWN und GND
angeschlossen. Dann wird Relais 2 aktiviert. Und wenn Sie die Taste STOP
drücken, werden zwei Klemmen STOP und GND angeschlossen. Dann wird Relais 2
deaktiviert.
Grenzwert Steuerklemmen:
Der Empfänger verfügt über Grenzwert Steuerklemmen, und Sie können externe
Geräte (mit mit normalerweise geschlossenem oder normalerweise offenem
Kontakt) wie Sensoren und Endschalter an die Grenzwert Steuerklemmen
anschließen und diese dann zum Stoppen des Geräts verwenden.
Der Empfänger verfügt über zwei Pins zum Umschalten zwischen normalerweise
offenen und normalerweise geschlossenen Endschaltern. Beachten: Der Empfänger muss nach dem Umschalten des Endschaltertyps neu
gestartet werden.
Wenn Sie beispielsweise zwei Pins mit einer Jumper Brücke kurzschließen,
können Sie einen normalerweise geschlossenen Endschalter an zwei Klemmen von
Oberer Grenzwert anschließen, und einen weiteren normalerweise geschlossenen
Endschalter an zwei Klemmen von Unterer Grenzwert anschließen.
Wenn sich der Motor in positiver Richtung dreht, wenn zwei Klemmen von
Oberer Grenzwert getrennt sind, Motor stoppt automatisch.
Wenn sich der Motor in Umkehrrichtung dreht, wenn zwei Klemmen von Unterer
Grenzwert getrennt sind, Motor stoppt automatisch.
Wenn Sie beispielsweise keine zwei Pins kurzschließen, können Sie einen
normalerweise offenen Endschalter an zwei Klemmen von Oberer Grenzwert
anschließen, und einen weiteren normalerweise offenen Endschalter an zwei
Klemmen von Unterer Grenzwert anschließen.
Wenn sich der Motor in positiver Richtung dreht, wenn zwei Klemmen von
Oberer Grenzwert angeschlossen sind, Motor stoppt automatisch.
Wenn sich der Motor in Umkehrrichtung dreht, wenn zwei Klemmen von Unterer
Grenzwert angeschlossen sind, Motor stoppt automatisch.
Beachten:
Wenn die Endschalteranklemmen des Empfängers auf den
Normalerweise-Geschlossenen-Typ eingestellt sind, müssen Sie, wenn Sie den
Endschalter nicht verwenden, die oberen und unteren Endschalteranklemmen
getrennt kurzschließen.
Wenn die Endschalteranklemmen des Empfängers auf den
Normalerweise-Geöffneten-Typ eingestellt sind, müssen Sie, wenn Sie den
Endschalter nicht verwenden, keinen Kurzschluss an den oberen und unteren
Endschalteranklemmen herstellen.
So koppeln Sie den Sender mit dem Empfänger:
Beachten: Wir haben den Sender vor Verlassen des Werks mit dem Empfänger
gekoppelt. Wenn Sie weitere Fernbedienungen koppeln möchten, gehen Sie wie
folg.
1) Koppeln der Taste ▲ am Sender mit dem Empfänger:
1.1 Drücken Sie einmal die Lerntaste im Empfänger, die Signal LED am
Empfänger blinkt einmal und bleibt dann an, dies bedeutet der Empfänger gibt
den Lernstatus ein.
1.2 Drücken Sie die Taste ▲ am Sender, wenn der Summer 4 Mal ertönt, dies
bedeutet dass die Kopplung der Taste ▲ erfolgreich war.
2) Koppeln der Taste ▼ am Sender mit dem Empfänger:
2.1 Drücken Sie zweimal die Lerntaste im Empfänger, die Signal LED am
Empfänger blinkt zweimal und bleibt dann an, dies bedeutet der Empfänger
gibt den Lernstatus ein.
2.2 Drücken Sie die Taste ▼ am Sender, wenn der Summer 4 Mal ertönt, dies
bedeutet dass die Kopplung der Taste ▼ erfolgreich war.
3) Der Empfänger kann 20 Zwei-Tasten Fernbedienungen mit verschiedenen kodes
lernen.
Beachten: Der Empfänger ist nur mit Sendern kompatibel, die Lerncodes
verwenden. Wenn der Empfänger innerhalb von 5 Sekunden nach Eintritt in den
Lernzustand kein Kopplungssignal empfängt, verlässt der Empfänger den
Lernzustand.
So löschen Sie alle Sender codes gespeichert im Empfänger:
Wir haben gekoppelt den Sender mit dem Empfänger, wenn Sie nicht möchten
dass der Empfänger mit dem Sender zu arbeiten, Sie können löschen alle
Sender codes gespeichert im Empfänger.
Bedienung: Drücken und halten Sie die Lerntaste im Empfänger für 8-9
Sekunden, und der Summer ertönt 8 Mal. Dies zeigt an, dass alle
gespeicherten Codes erfolgreich gelöscht wurden.
Lieferumfang:

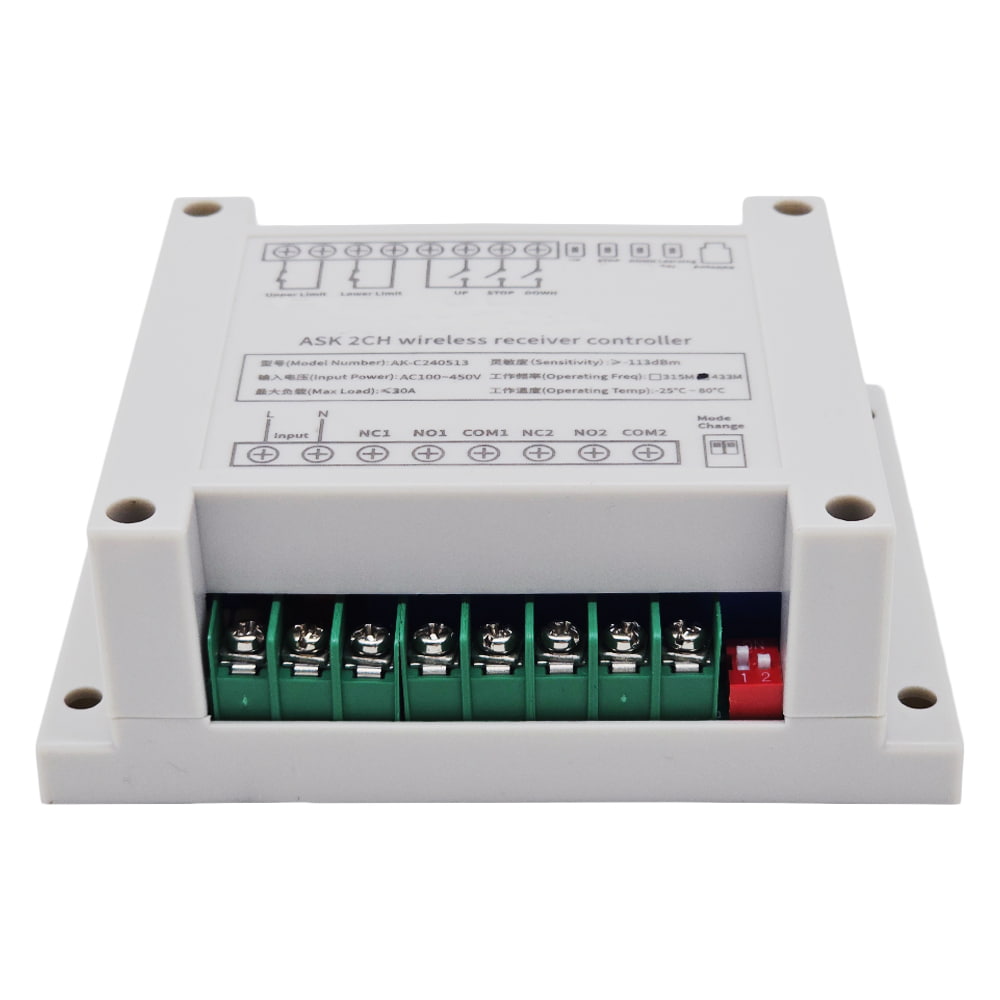

1 x Empfänger: S2PU-AC380-ANT3
1 x Bedienungsanleitung
