Lieferumfang:

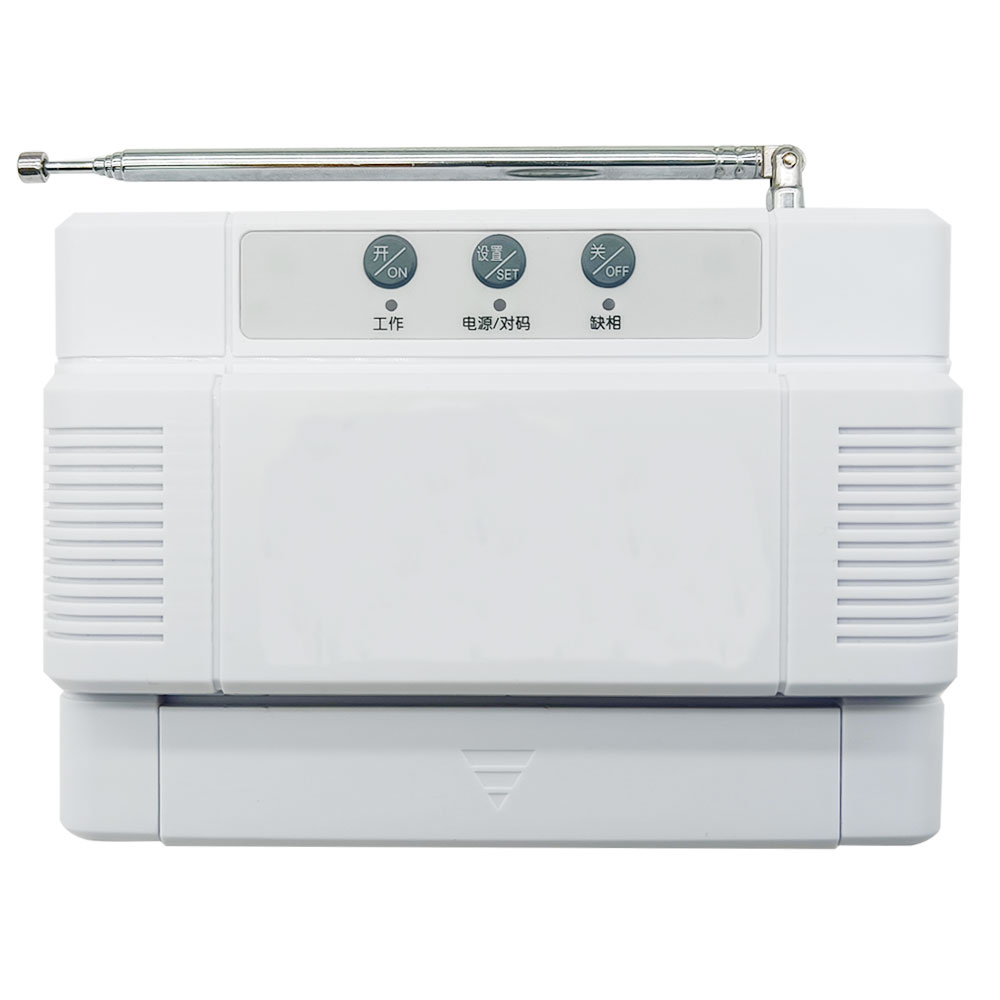

1 x Empfänger: S1X1-AC380-ANT3
1 x Fernsteuerung / Sender: CP-2-2
1 x Bedienungsanleitung
Anwendung :
Dieser Empfänger ist eine drahtlose Steuerung für einen dreiphasige 380V
Geräte, er und die Fernbedienung bilden ein drahtloses Sender-Empfänger-System.
Geeignet für Hochleistungsgeräte mit dreiphasiger 380V Stromversorgung, wie
landwirtschaftliche Bewässerung, Gewächshauspflanzung, industrielle
Steuerungsausrüstung, Tierhaltung, Baustellen, Sauerstoffversorgung von
Fischteichen, Wasserpumpen, Gebläse, Luftkompressoren, Motoren,
Autowaschanlagen, Industrie Beleuchtung usw.
Merkmal :
Drahtlose Steuerung, einfach zu installieren.
Arbeitet an einer 380V AC Stromversorgung und kann zur direkten Steuerung
von 380V AC geräten verwendet werden, ohne Umweg über zusätzliches Schütz.

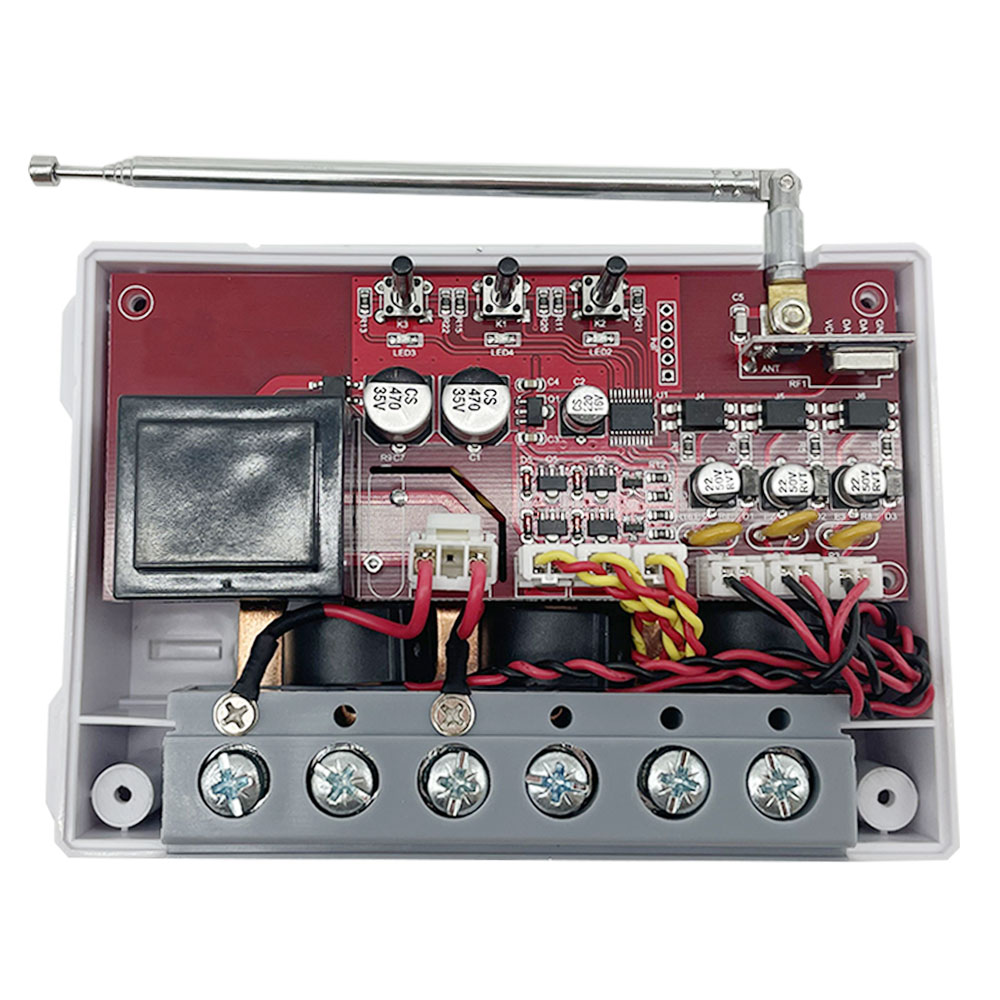

Eingebautes 100A Hochleistungsrelais.
Es kann direkt mit maximal 15 kW hoher Leistungslast arbeiten.
Mit externer Teleskopantenne, der Empfänger hat einen größeren
Arbeitsbereich.

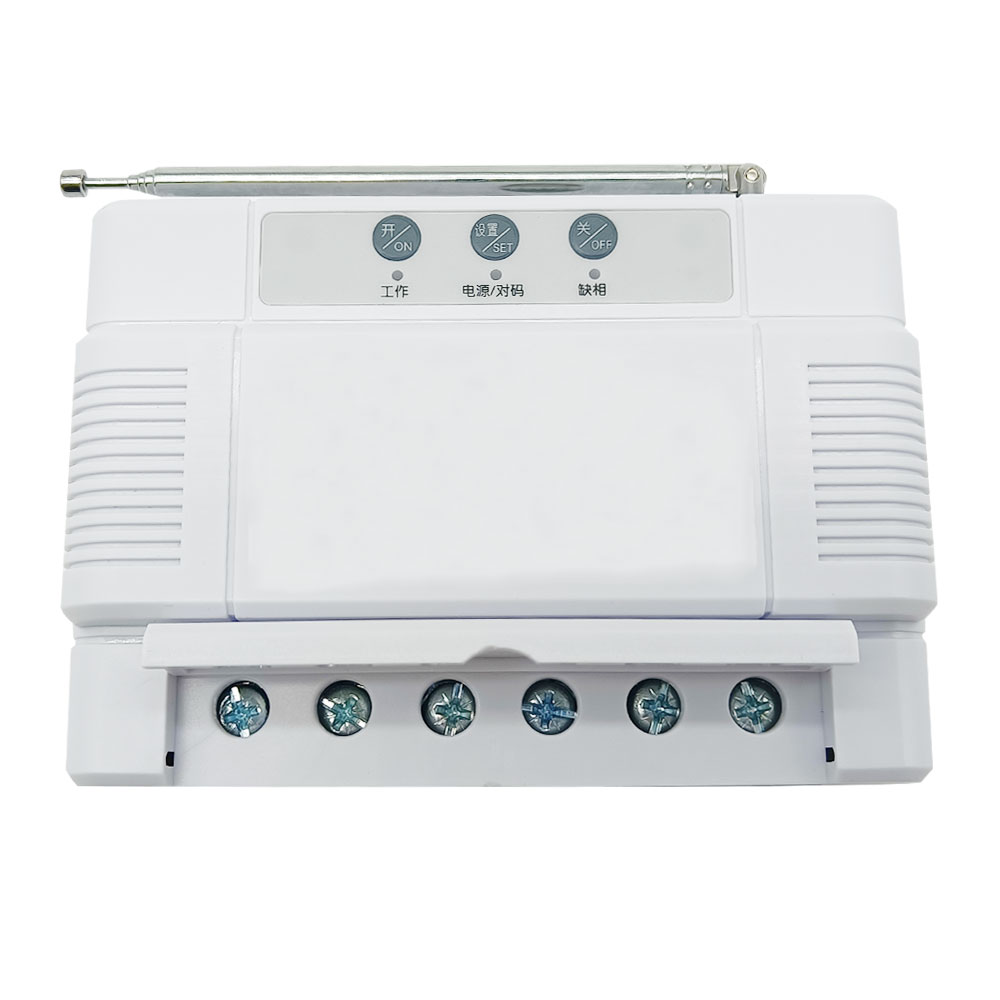

Mit drei manuellen Tasten: Sie können den Gerät mit manuellen Tasten steuern.
Sie können den Sender / die Fernbedienung verwenden um den Empfänger von
jedem Ort innerhalb eines zuverlässigen Arbeitsabstands aus zu steuern.
Das Funksignal des Senders kann durch Wände, Böden, Türen oder Fenster, aber
es wird einige Betriebsreichweite verlieren.
Mit Phasenausfallschutz wird die Stromversorgung des Geräts schnell
unterbrochen, wenn die Phase verloren geht.
Der Empfänger arbeitet nur mit dem ausgewählten Sender, der mit dem
Empfänger gekoppelt ist.
Ein oder einige Sender / Fernbedienungen können einen oder einige Empfänger
steuern gleichzeitig.
Es können zwei oder mehr Empfänger verwendet werden in der gleichen Gegend.
Parameter des Empfängers :

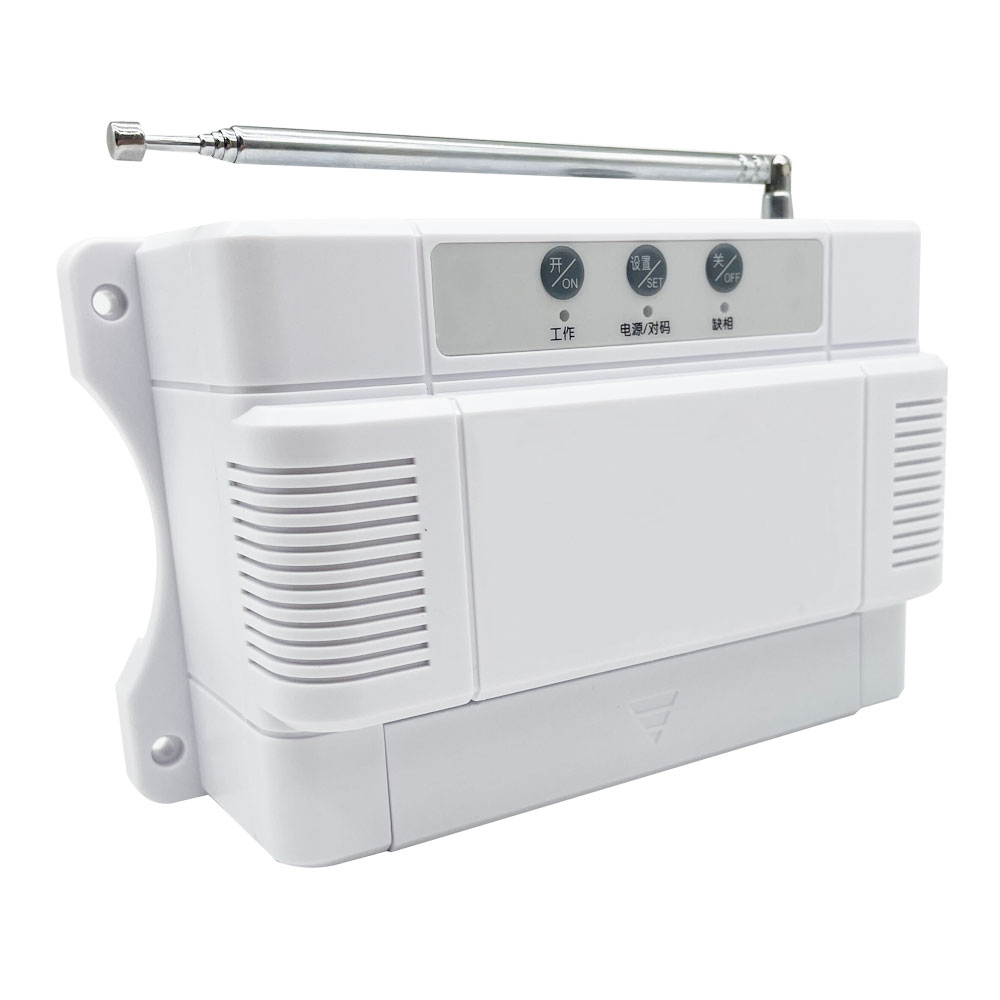

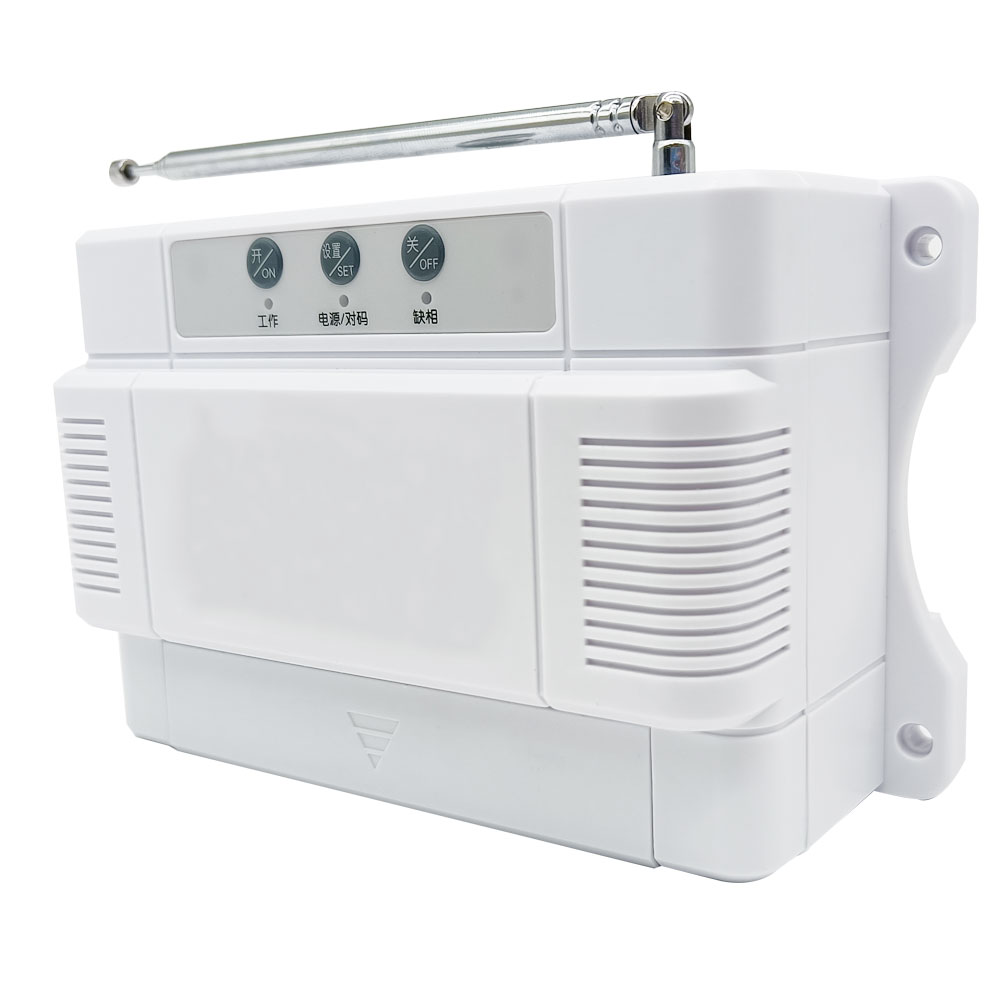

Modell : S1X1-AC380-ANT3
Stromversorgung (Betriebsspannung) : AC 380V
Ausgangsspannung : AC 380V
Drahtbereich für die Terminals : 14-6 AWG
Arbeitsfrequenz : 433.92MHz / 315MHz
Steuermodi: EIN / AUS
Statische Strom: ≤6mA
Maximaler Dauerlaststrom: 40 A
Maximaler Momentanlaststrom: 100 A
Maximale Ladeleistung: 15 KW
Betriebstemperatur: -20°C bis +70°C
Maße des Gehäuses: 150 x 95 x 60 mm
Passende Fernbedienungen :
Dieser Empfänger kann mit verschiedenen Sendern arbeiten, wie
C-2
(100 Metern),
CWB-2
(50 Metern, wasserdicht),
CP-2
/CP-2-2 (500 Metern), oder
CB-2
(1000 Metern) etc.
Arbeitsentfernung :
Dieser Empfänger und verschiedene Sender bilden einen kompletten Satz, mit
dem unterschiedliche Arbeitsabstände erreicht werden können. Wenn es und der
Sender CP-2-2 beispielsweise einen vollständigen Satz bilden, kann der
maximale Arbeitsabstand in einem offenen Bereich 500 Meter erreichen. Wenn
es und der Sender CB-2 einen vollständigen Satz bilden, kann der maximale
Arbeitsabstand in einem offenen Bereich 1000 Meter erreichen.
Der maximale Arbeitsabstand basiert auf theoretischen Daten, die ohne
Barrieren und ohne Störungen vorliegen würden. Aber in wirklichem Leben wird
es durch Bäume, Mauern oder andere Gebäude behindert und durch andere
Funksignale gestört. Daher kann es sein, dass der tatsächliche
Arbeitsabstand diesen maximalen Abstand nicht erreicht.

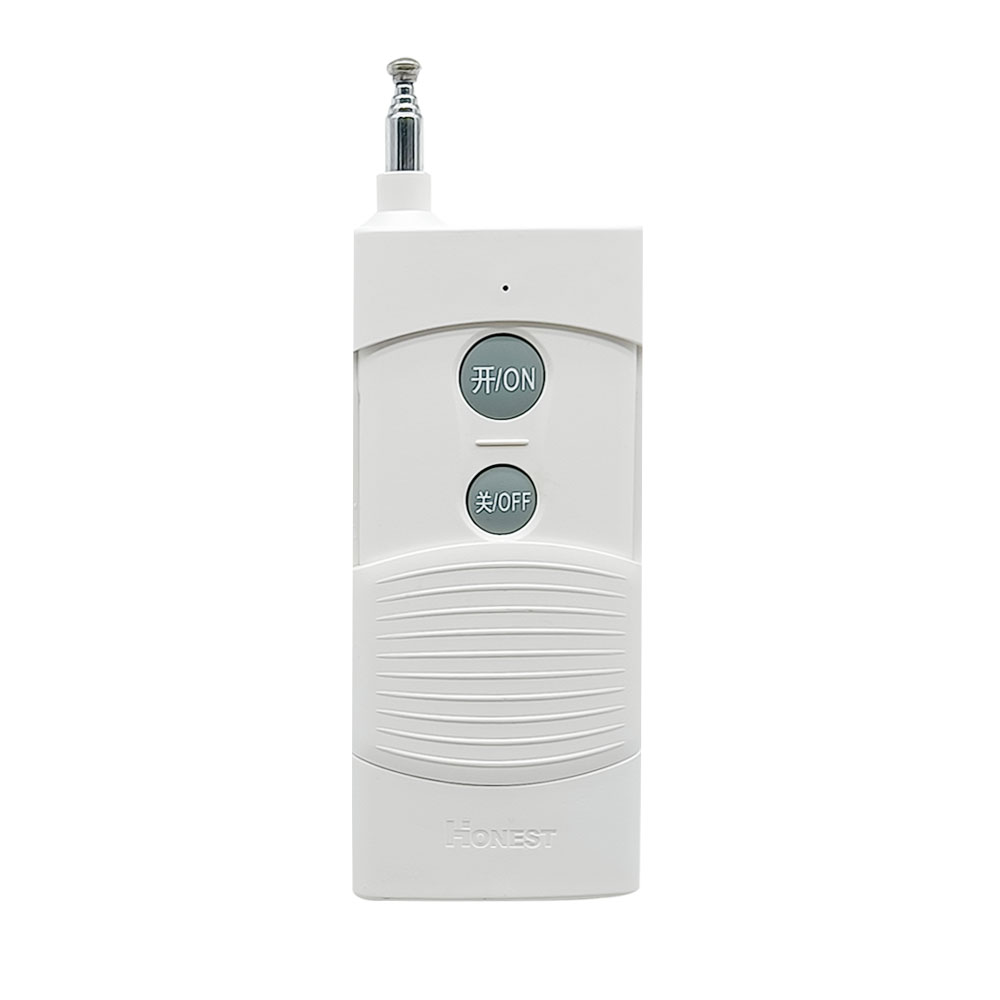

Parameter des Fernsteuerung / Sender :

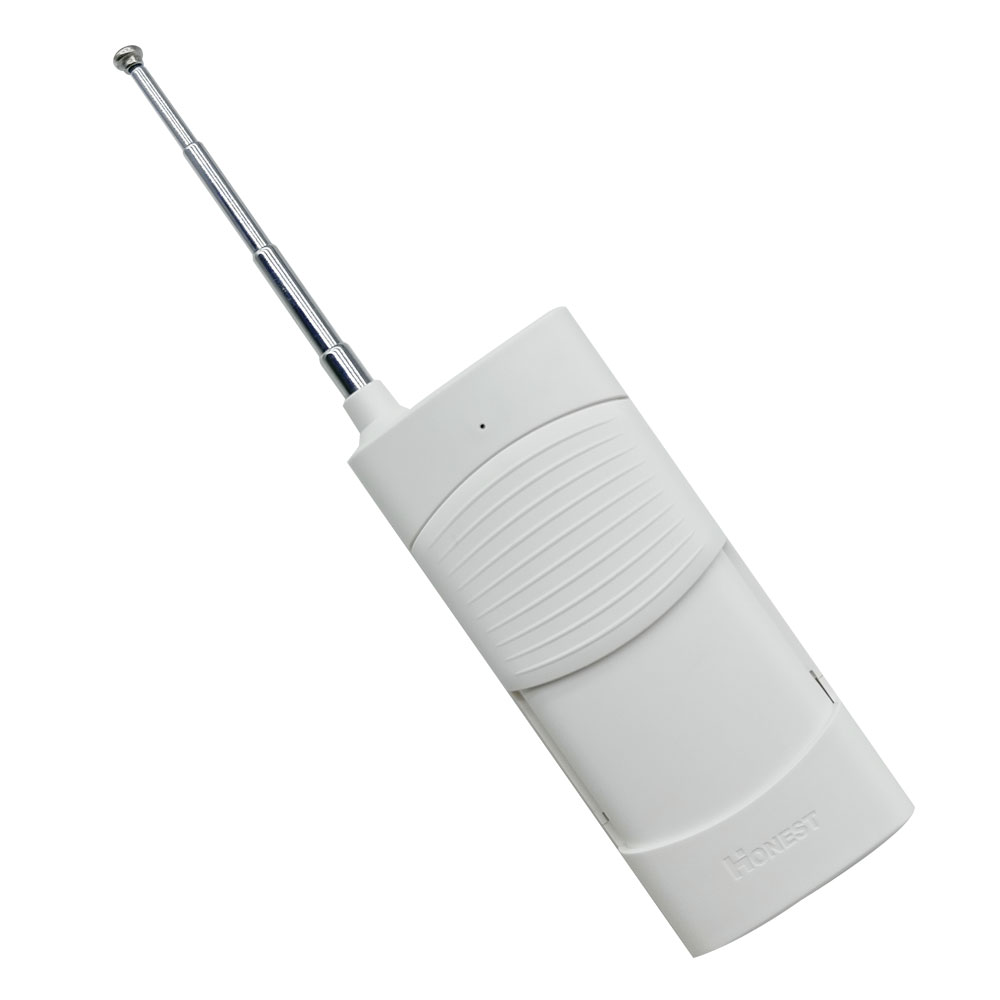

Modell : CP-2-2
Kanal / Knopf: 2
Knopf Symbol: ON, OFF
Mit Schiebeabdeckung: Nach oben schieben, um die Tasten zu schützen, wenn
sie nicht arbeiten. Nach unten schieben und die Schaltflächen werden
angezeigt.

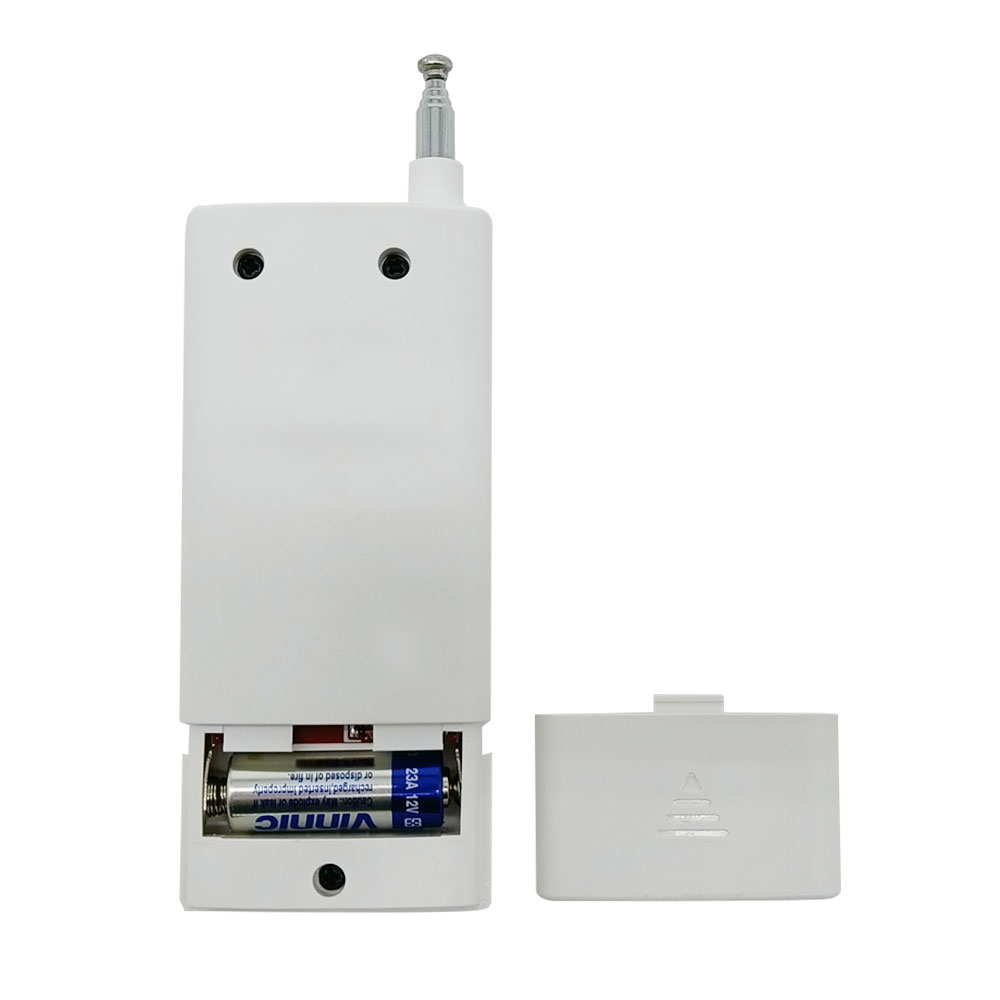

Betriebsspannung: 12V (1 x 23A -12V Batterie, kann 12 Monate benutzt werden)
Betriebsstrom: 8mA
Enkodierung Chip: EV1527
Enkodierung Typ: Lerncode (bis zu 1 Million Kodes, reduziert die Kollision
Kode und die Möglichkeit des Abtastens von den unbefugten Kodes)
Sendeentfernung: 500 Meter / 1500 Fuß (theoretisch)
Anpassung Modus: ASK
Einheit Mass: 110 x 40 x 16 mm
Verwendung :
Der Empfänger kann verwendet werden, um AC 380V Pumpe, Motor und andere
Geräte innerhalb von 15 KW direkt anzuschließen, und Sie müssen keine
zusätzlichen Schütz anschließen. Wenn die Ausrüstung 15 KW überschreitet,
ist dieses Produkt nicht geeignet.

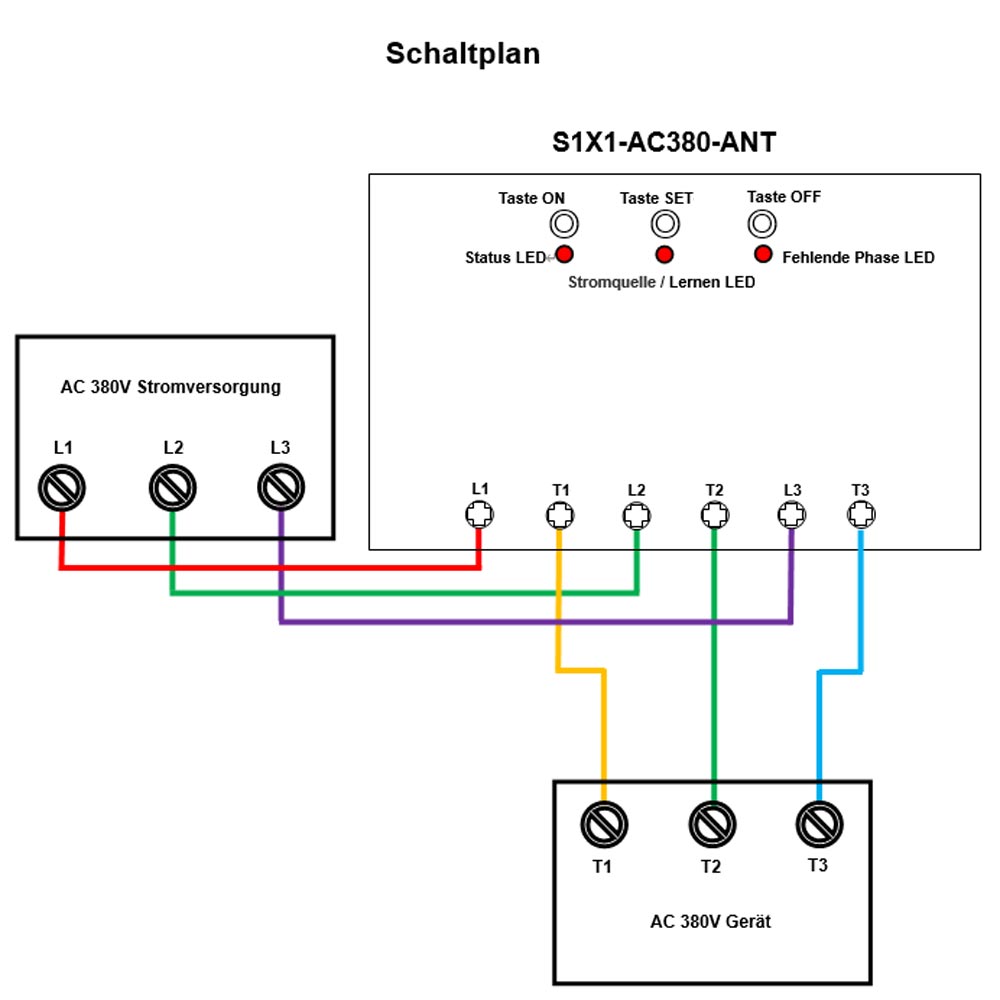

Verdrahtung :
1) Verbinden Sie die AC 380V Stromversorgung mit den drei Anschlüssen ,
und des Empfängers.
2) Verbinden Sie die AC 380V geräte mit den drei Anschlüsse , und
des Empfängers.
Der Bedienung durch den Sender :
Drücken Sie die Taste am Sender: Empfänger gibt 380V Strom aus und
schaltet die angeschlossenen Geräte ein.
Drücken Sie die Taste am Sender: Empfänger stoppt die Ausgabe von 380V
Strom und schaltet die angeschlossenen Geräte aus.
Die Bedienung über Handtasten am Empfänger :
Drücken Sie die Taste am Empfänger: Empfänger gibt 380V Strom aus und
schaltet die angeschlossenen Geräte ein.
Drücken Sie die Taste am Empfänger: Empfänger stoppt die Ausgabe von
380V Strom und schaltet die angeschlossenen Geräte aus.
Mangelphasenschutz :
Wenn der Stromversorgung eine Phase fehlt, unterbricht der Empfänger die
Stromversorgung des Geräts innerhalb von 0,1 bis 3 Sekunden, um
Fehlfunktionen zu vermeiden.
So koppeln Sie den Fernbedienung mit dem Empfänger :
Beachten : Wir haben den Fernbedienung vor Verlassen des Werks mit dem
Empfänger gekoppelt.
1) Drücken Sie die Taste am Empfänger für 3~4 Sekunden, bis die LED am
Empfänger 3 mal blinkt, dies bedeutet der Empfänger geht in den Lernstatus.
2) Wenn Drücken Sie die Taste am Sender drücken, LED am Empfänger 5 mal
blinkt, dies zeigt an, dass die Kopplung erfolgreich war und der Empfänger
über die Phasenverlustschutzfunktion verfügt. Oder wenn Drücken Sie die
Taste am Sender, LED am Empfänger 5 mal blinkt, dies zeigt an, dass
die Kopplung erfolgreich war und der Empfänger nicht über die
Phasenausfallschutzfunktion verfügt.
3) Der Empfänger kann mehrere Fernbedienungen mit verschiedenen kodes lernen.
Beachten: Wenn der Empfänger über eine Phasenausfallschutzfunktion verfügt,
muss der Empfänger an das Gerät angeschlossen werden, da der Empfänger sonst
automatisch aufhört zu arbeiten.
So löschen Sie alle Sender codes gespeichert im Empfänger :
Wir haben gekoppelt den Sender mit dem Empfänger, wenn Sie nicht möchten
dass der Empfänger mit dem Sender zu arbeiten, Sie können löschen alle
Sender codes gespeichert im Empfänger.
Bedienung : Drücken und halten Sie die Taste am Empfänger für 20
Sekunden, bis die LED am Empfänger 5 mal blinkt, dass alle gespeicherten
Codes erfolgreich gelöscht wurden.
