Arbeitsprinzip:

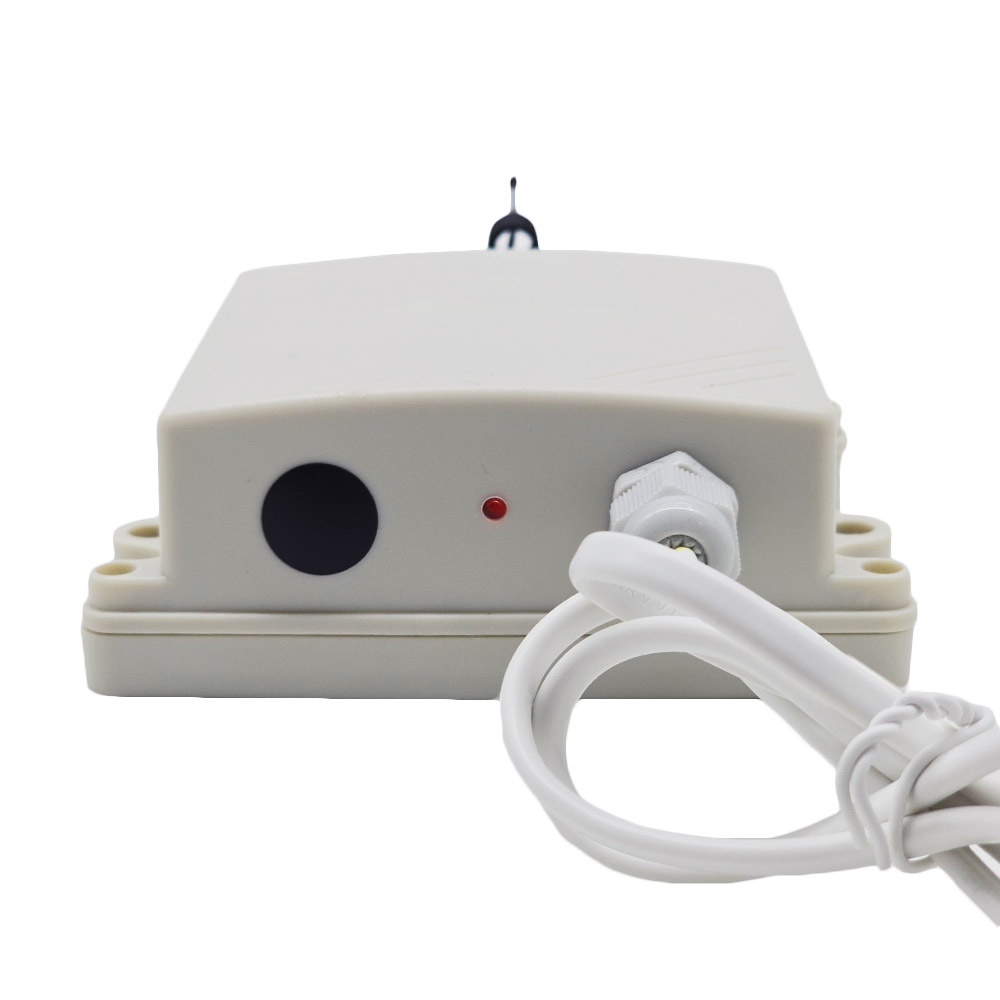

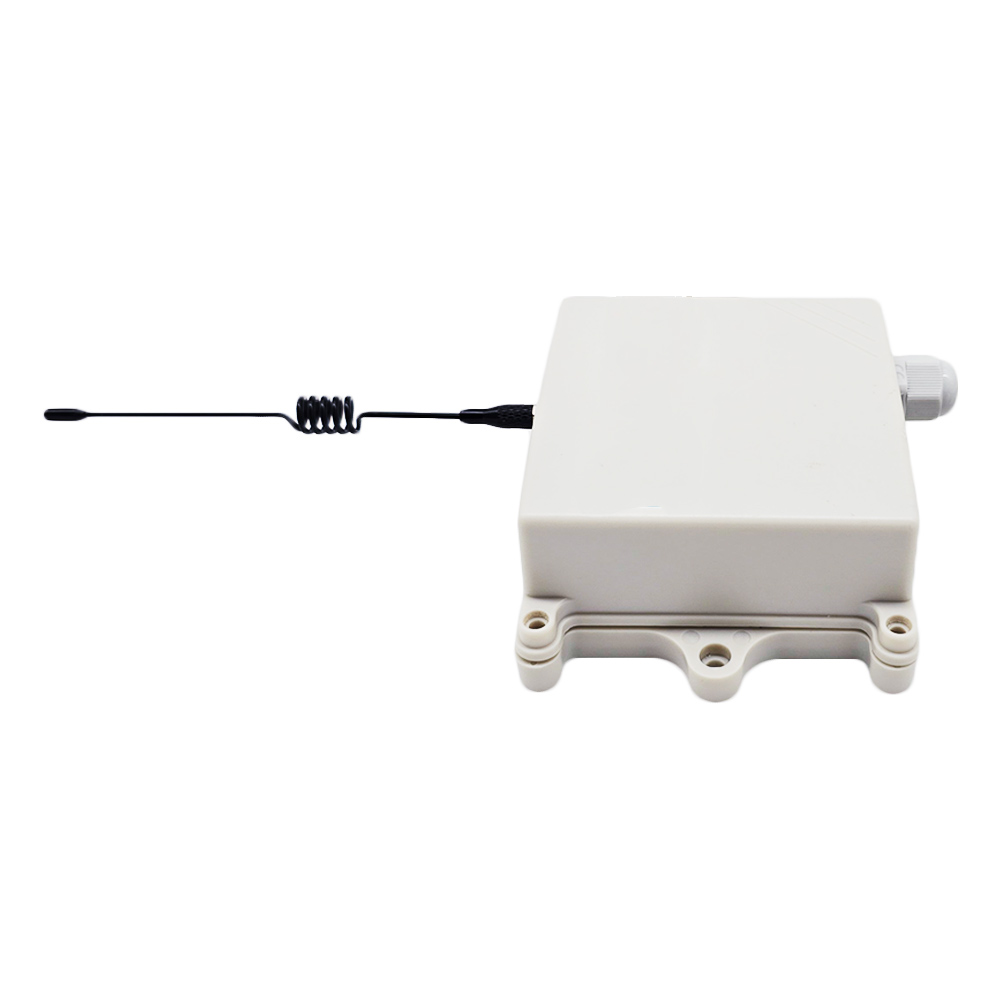

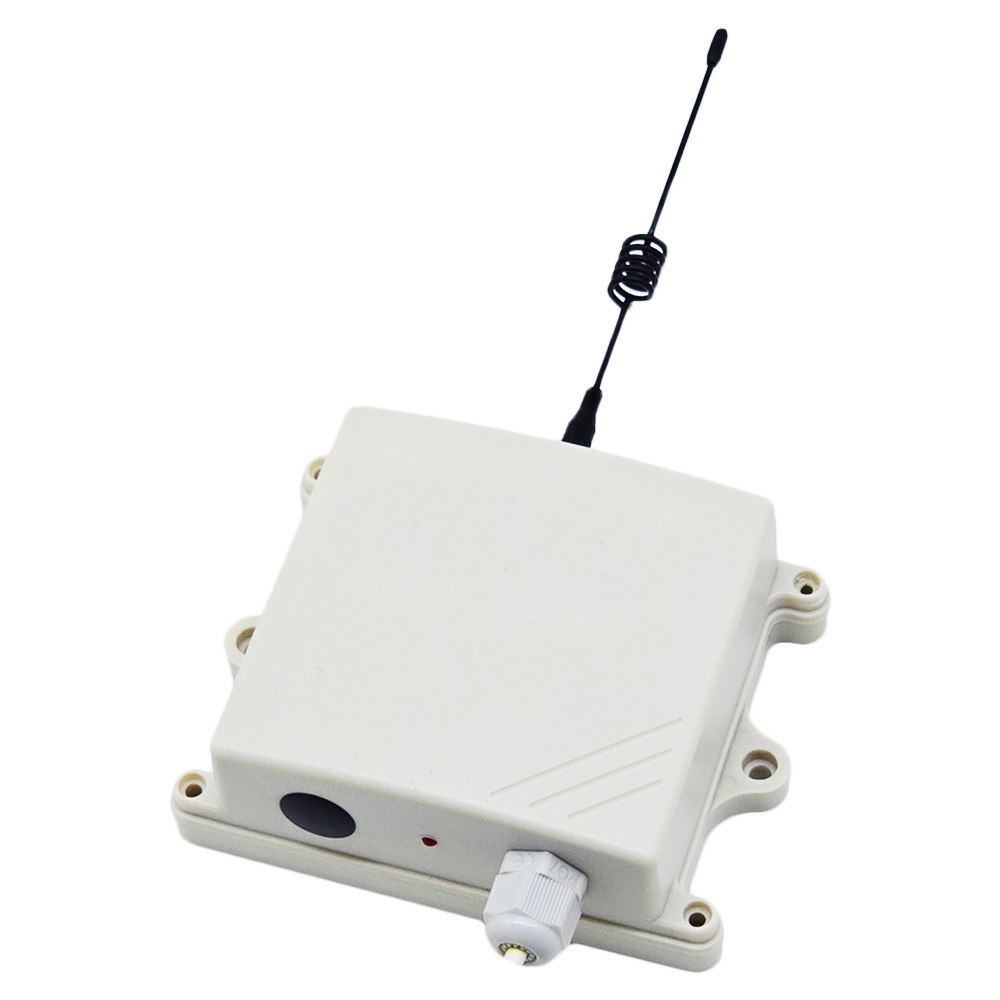

Der Sender CK-AC-2 ist eine spezielle Fernbedienung, die durch die Ein- und
Ausschaltbedingungen von 110V~220V AC Strom aktiviert wird. Es hat ein
zweiadriges Eingangskabel oder ein zweiadriges Kabel mit Netzstecker zum
Anschließen eines Wechselspannungs-Signals von einem Gerät, wie Steckdose,
Warnhost, Detektor, Sensor, speicherprogrammierbaren Steuerung, Wechselstrom
Sirene, Wechselstrom Leuchte oder anderen Wechselstrom Geräten.
Wenn an sein Eingangskabel eine Wechselspannung angelegt wird, sendet es ein
Funksignal "ON". Wenn es aufhört, Wechselspannungsignale zu empfangen,
sendet es ein Funksignal "OFF".
Dieser Sender kann mit verschiedenen Arten von Empfängern kombiniert werden,
um ein drahtloses Steuersystem zu bilden, das verwendet wird, um ein anderes
Gerät drahtlos über ein AC-Spannungssignal oder ein AC-Ausgangssignal von
einem Gerät zu steuern.
Anwendung:
Mit diesem Sender und Empfänger können Sie die AC oder DC Geräte über das
Wechselspannung Signal eines anderen Geräts fernsteuern.
Wie drahtloses Beleuchtung Synchronisation System. Sie können eine AC-Lampe
parallel an das Eingangskabel dieses Senders anschließen und eine weitere
AC-Lampe an den Empfänger anschließen, und dann arbeiten die zwei Lampen
synchron.
Wenn die erste AC-Lampe eingeschaltet wird, sendet der Sender ein Funksignal
"ON". Wenn der Empfänger dieses Funksignal empfängt, aktiviert er sein
Relais, um die zweite AC-Lampe einzuschalten.
Wenn die erste AC-Lampe ausgeschaltet wird, sendet der Sender ein Funksignal
"OFF". Wenn der Empfänger dieses Funksignal empfängt, deaktiviert er sein
Relais, um die zweite AC-Lampe auszuschalten.
Merkmal:
Drahtlose Steuerung, einfach zu installieren.
Ausgelöst durch Wechselstrom ON OFF.
Die drahtlose Funksignale können durch Wände, Böden, Türen oder Fenster.
Zuverlässige Kontrolle: Der Code besteht aus Tausenden verschiedener
Kombinationen, und der Empfänger arbeitet nur mit dem Sender, der den
gleichen Code verwendet.
Wasserdicht: Der Sender hat wasserdichte Gehäuse und wasserdichter
Steckverbinder. Es kann im Freien installiert werden.
Ein oder einige Sender können einen oder einige Empfänger gleichzeitig
kontrollieren.
Sie können zwei oder mehrere Geräte am selben Ort verwenden.
Parameter des Senders:
Modell: CK-AC-2
Ausgestattet mit einem Zweidraht-Eingangsleiter oder einem zweidrähtigen
Stromkabel mit Stecker.
Keine Batterien sind für den Betrieb erforderlich.
Ausgelöst durch 110~220V AC Signal.
Auslösung Methode: Wenn das Eingangskabel ein Wechselspannungsignal erhält.
Nach 1 Sekunde blinkt die Signal-LED am Sender schnell, und der Sender
sendet das Funksignal "ON". Nach Abschluss der Übertragung leuchtet die
Signal-LED dauerhaft. Wenn das Eingangskabel das Wechselspannungsignal
verliert. Nach 1 Sekunde blinkt die Signal-LED am Sender schnell, und der
Sender sendet das Funksignal "OFF". Nach Abschluss der Übertragung blinkt
die Signal-LED einmal und erlischt anschließend.
Signalübertragungszeit: 1 Sekunde
Betriebsfrequenz: 433.92MHz (315 MHz kundenspezifisch)
Enkodierung Chip: EV1527
Sendeentfernung: 500m / 1500ft (Theoretisch)

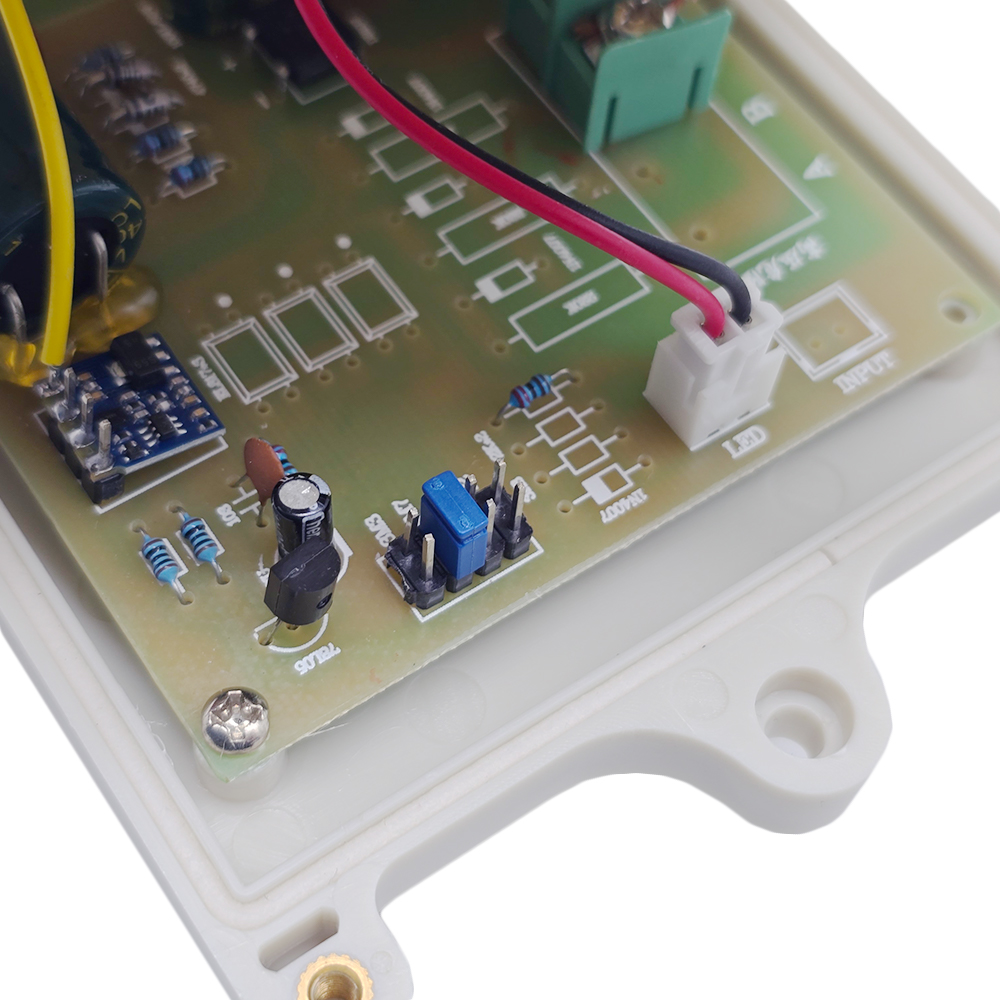

Maße der PCB: 73 x 73 x 19 mm
Maße des Gehäuse: 110 x 86 x 40 mm
Arbeitsbereich:
Mit einem Empfänger (wie
S1PXA-AC-ANT3)
bildet sich ein komplettes kit, der
maximale Arbeitsabstand kann 1500 Fuß oder 500 Meter in einem offenen
Bereich erreichen.
Der maximale Arbeitsabstand basiert auf theoretischen Daten, die ohne
Barrieren und ohne Störungen vorliegen würden. In der Praxis wird es durch
Bäume, Mauern oder andere Konstruktionen behindert und durch andere
Funksignale gestört. Daher kann es sein, dass der tatsächliche
Arbeitsabstand diesen maximalen Abstand nicht erreicht.
Verwendung und Bedienung:
Wenn Sie das Gerät A über ein 110~220V Wechselstromsignal des Geräts B
steuern möchten, machen wie folgende:
1. Schließen Sie Gerät A an die Ausgangsklemme des Empfängers an.
2. Schließen Sie die AC-Ausgangsklemme von Gerät B an die Eingangsklemme des
Senders an.
3. Wenn Gerät B ein Wechselstromsignal an den Sender sendet, sendet der
Sender ein Funksignal "ON". Wenn der Empfänger dieses Funksignal empfängt,
aktiviert er sein Relais, um das Gerät A einzuschalten.
4. Wenn Gerät B kein Wechselstromsignal mehr an den Sender sendet, sendet
der Sender ein Funksignal "OFF". Wenn der Empfänger dieses Funksignal
empfängt, deaktiviert er sein Relais, um das Gerät A auszuschalten.
So wählen Sie die verschiedenen Empfängertypen aus:
DC 9/12/24V Empfänger mit 10A Trockenkontaktausgang:
S1UA-DC
AC 220/230V Empfänger mit 10A Trockenkontaktausgang:
S1U-AC
DC 10~80V Empfänger mit 30A Trockenkontaktausgang:
S1PU-DC
AC 220/230V Empfänger mit 30A Trockenkontaktausgang:
S1PU-AC
DC 9/12/24V Empfänger mit 10A DC Ausgang:
S1X-DC
AC 220/230V Empfänger mit 10A AC Ausgang:
S1X-AC
DC 10~80V Empfänger mit 30A DC Ausgang:
S1PX-DC
AC 220/230V Empfänger mit 30A AC Ausgang:
S1PX-AC
Lieferumfang:
1 x Sender: CK-AC-2
1 x Bedienungsanleitung
