Arbeitsprinzip:
Der Sender CK-DC ist eine spezielle Fernbedienung, die durch die Ein- und
Ausschaltbedingungen von 12~24V DC-Strom aktiviert wird. Es hat zwei
Eingangskabel zum Anschließen eines Gleichspannungs-Signals von einem Gerät,
wie Steckdose, Warnhost, Detektor, Sensor, speicherprogrammierbaren
Steuerung, Gleichstrom Sirene, Gleichstrom Leuchte oder anderen Gleichstrom
Geräten.
Wenn an seine Eingangskabel eine Gleichspannung angelegt wird, sendet er ein
Funksignal "ON". Wenn er aufhört, Gleichspannung zu empfangen, sendet er ein
Funksignal "OFF".
Dieser Sender kann mit verschiedenen Arten von Empfängern kombiniert werden,
um ein drahtloses Steuersystem zu bilden, das verwendet wird, um ein anderes
Gerät drahtlos über ein DC-Spannungssignal oder ein DC-Ausgangssignal von
einem Gerät zu steuern.
Anwendung:
Mit diesem Sender und Empfänger können Sie die AC oder DC Geräte über das
Gleichspannung Signal eines anderen Geräts fernsteuern.
Wie drahtloses Beleuchtung Synchronisation System. SSie können eine DC-Lampe
parallel an die Eingangskabel dieses Senders anschließen und eine weitere
DC-Lampe an den Empfänger anschließen, und dann arbeiten die zwei Lampen
synchron.
Wenn die erste DC-Lampe eingeschaltet wird, sendet der Sender ein Funksignal
"ON". Wenn der Empfänger dieses Funksignal empfängt, aktiviert er sein
Relais, um die zweite DC-Lampe einzuschalten.
Wenn die erste DC-Lampe ausgeschaltet wird, sendet der Sender ein Funksignal
"OFF". Wenn der Empfänger dieses Funksignal empfängt, deaktiviert er sein
Relais, um die zweite DC-Lampe auszuschalten.
Merkmal:
Drahtlose Steuerung, einfach zu installieren.
Ausgelöst durch 12~24V Gleichstrom ON OFF.
Die drahtlose Funksignale können durch Wände, Böden, Türen oder Fenster.
Zuverlässige Kontrolle: Der Code besteht aus Tausenden verschiedener
Kombinationen, und der Empfänger arbeitet nur mit dem Sender, der den
gleichen Code verwendet.

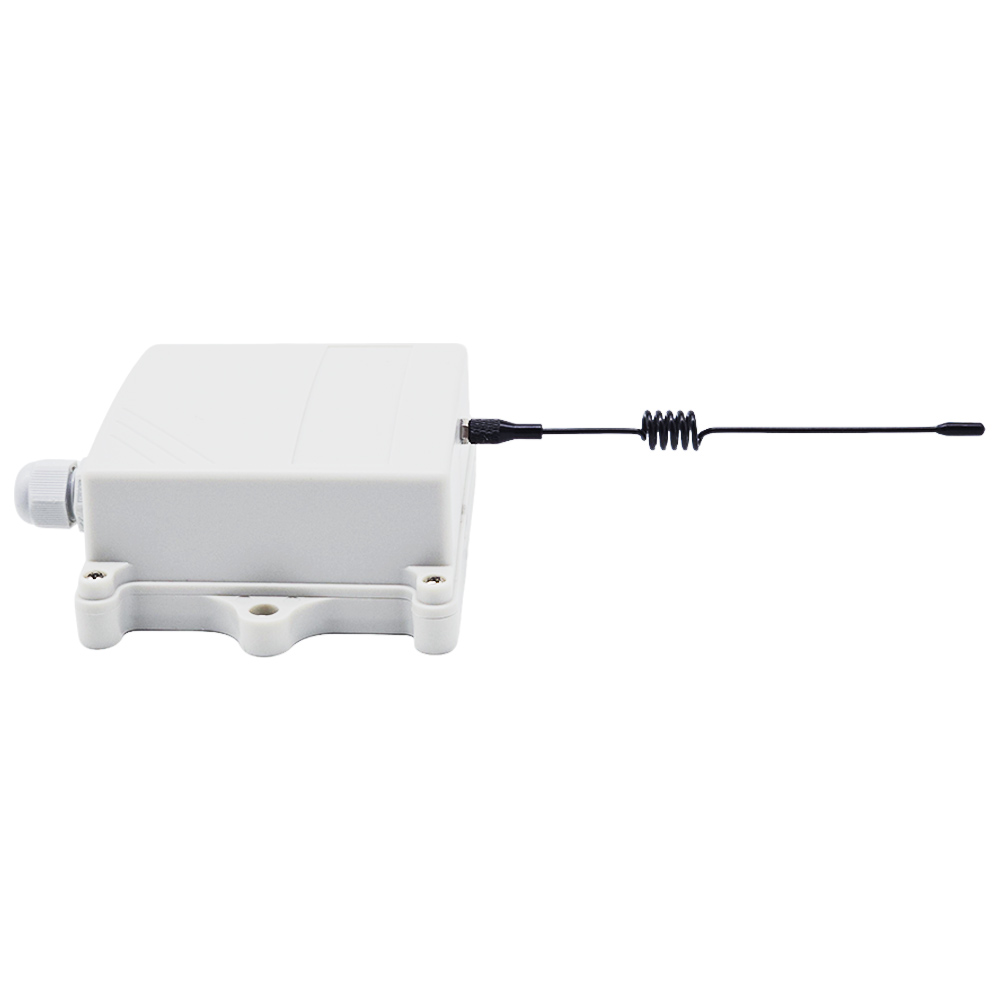

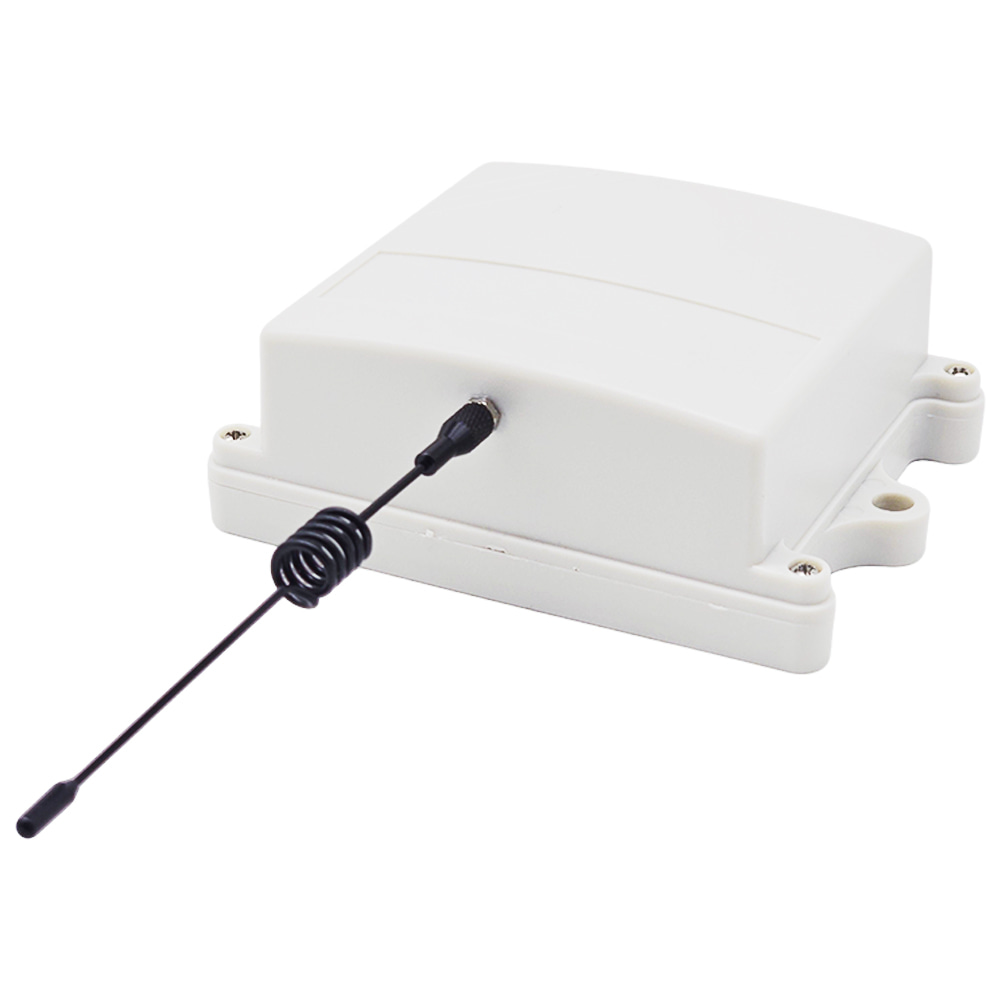

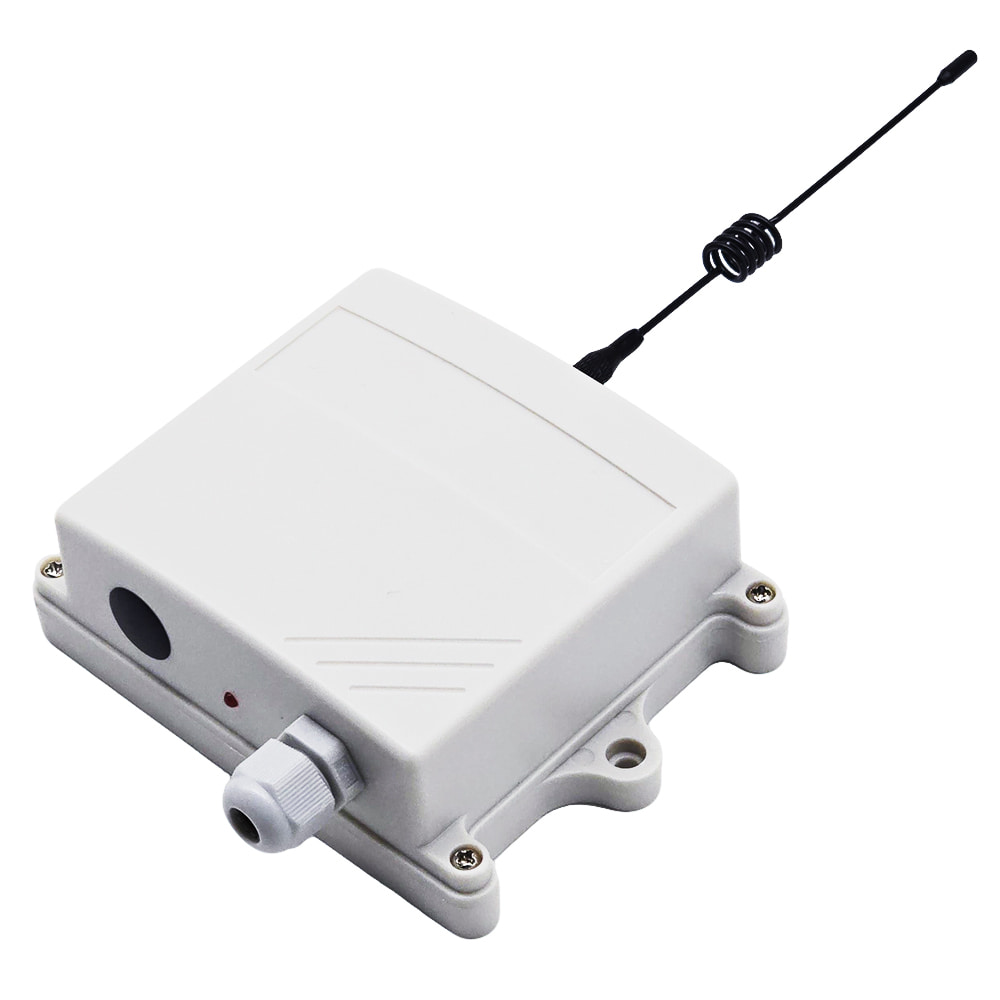

Wasserdicht: Der Sender hat wasserdichte Gehäuse und wasserdichter
Steckverbinder. Es kann im Freien installiert werden.
Ein oder einige Sender können einen oder einige Empfänger gleichzeitig
kontrollieren.
Sie können zwei oder mehrere Geräte am selben Ort verwenden.
Parameter des Senders:
Modell: CK-DC
Mit 2 Eingangskabeln braucht man nicht zwischen Plus- und Minuspol zu
unterscheiden.
Keine Batterien sind für den Betrieb erforderlich.
Ausgelöst durch 12~24V Gleichspannungssignal.
Auslösung Methode: Wenn das Eingangskabel ein Gleichspannungssignal erhält.

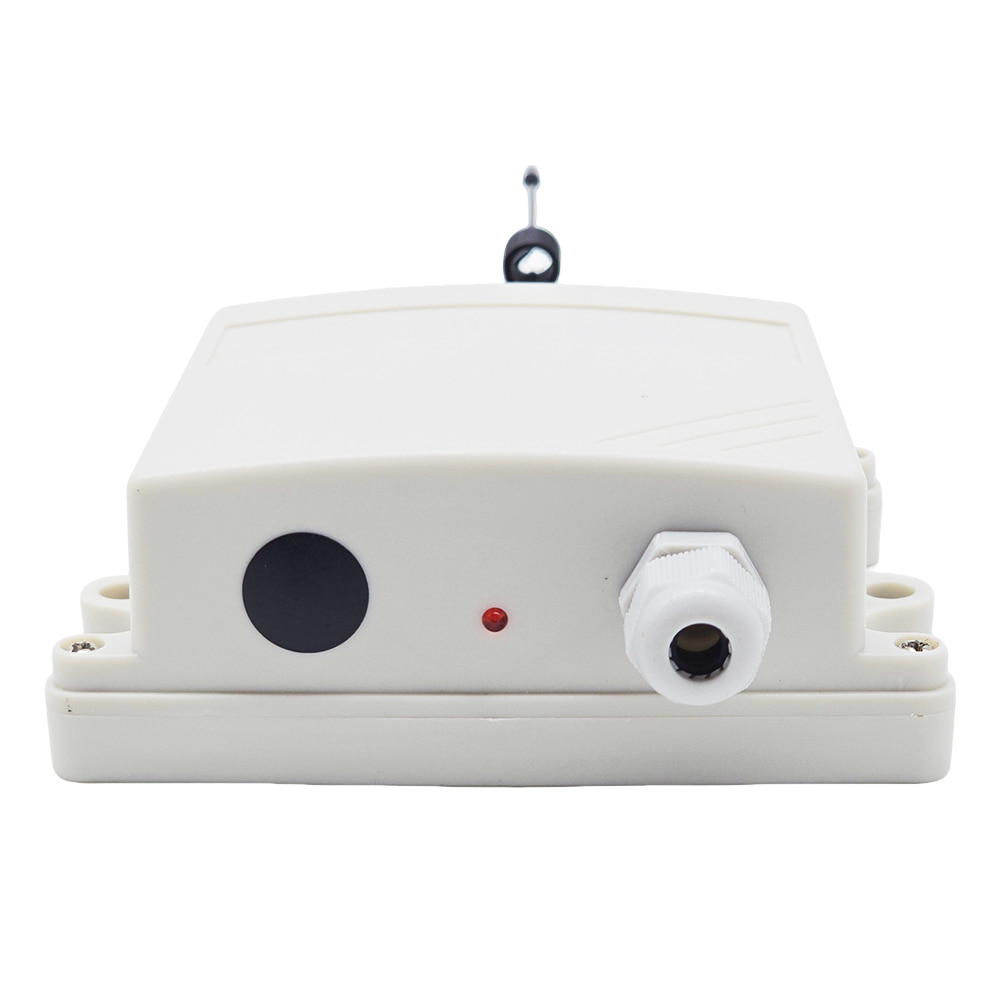

Nach 1 Sekunde blinkt die Signal-LED am Sender schnell, und der Sender
sendet das Funksignal "ON". Nach Abschluss der Übertragung leuchtet die
Signal-LED dauerhaft. Wenn das Eingangskabel das Gleichspannungssignal
verliert. Nach 1 Sekunde blinkt die Signal-LED am Sender schnell, und der
Sender sendet das Funksignal "OFF". Nach Abschluss der Übertragung blinkt
die Signal-LED einmal und erlischt anschließend.
Signalübertragungszeit: 1 Sekunde
Betriebsfrequenz: 433.92MHz (315 MHz kundenspezifisch)
Enkodierung Chip: PT2262 / SC2262
Sendeentfernung: 500m / 1500ft (Theoretisch)

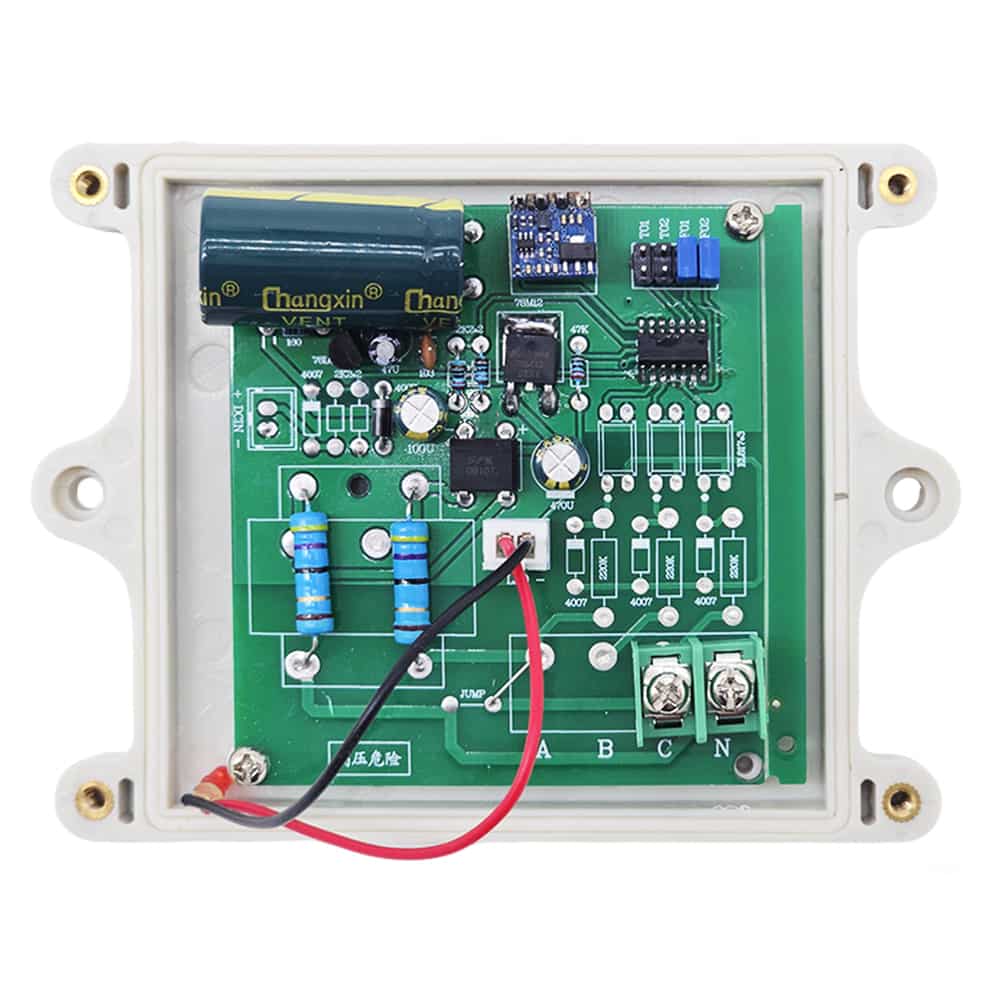

Maße der PCB: 73 x 73 x 19 mm
Maße des Gehäuse: 110 x 86 x 40 mm
Arbeitsbereich:
Mit einem Empfänger (wie
S1PXA-DC)
bildet sich ein komplettes kit, der
maximale Arbeitsabstand kann 1500 Fuß oder 500 Meter in einem offenen
Bereich erreichen.
Der maximale Arbeitsabstand basiert auf theoretischen Daten, die ohne
Barrieren und ohne Störungen vorliegen würden. In der Praxis wird es durch
Bäume, Mauern oder andere Konstruktionen behindert und durch andere
Funksignale gestört. Daher kann es sein, dass der tatsächliche
Arbeitsabstand diesen maximalen Abstand nicht erreicht.
Verwendung und Bedienung:
Wenn Sie das Gerät A über ein 12~24V Gleichspannungssignal des Geräts B
steuern möchten, machen wie folgende:
1. Schließen Sie Gerät A an die Ausgangsklemme des Empfängers an.
2. Schließen Sie die DC-Ausgangsklemme von Gerät B an die Eingangsklemme des
Senders an.
3. Wenn Gerät B ein Gleichspannungssignal an den Sender sendet, sendet der
Sender ein Funksignal "ON". Wenn der Empfänger dieses Funksignal empfängt,
aktiviert er sein Relais, um das Gerät A einzuschalten.
4. Wenn Gerät B kein Gleichspannungssignal mehr an den Sender sendet, sendet
der Sender ein Funksignal "OFF". Wenn der Empfänger dieses Funksignal
empfängt, deaktiviert er sein Relais, um das Gerät A auszuschalten.

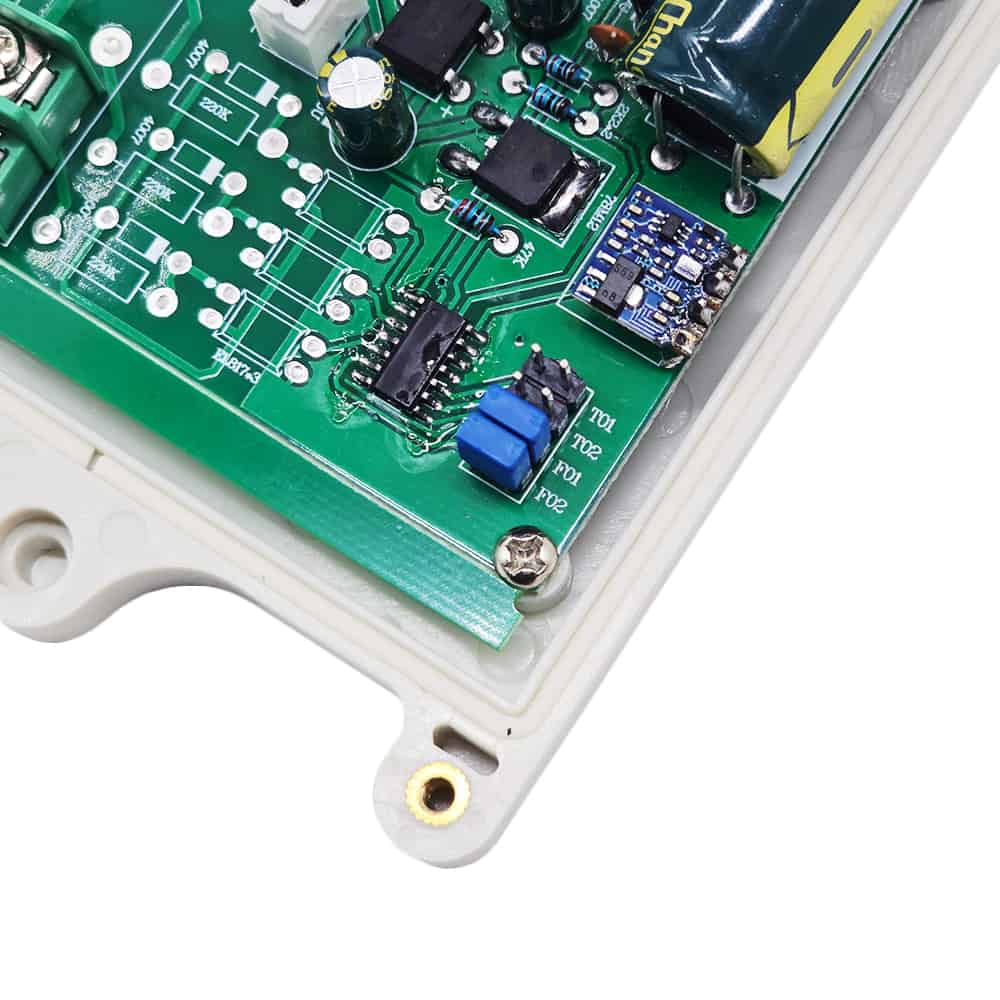

So stellen Sie den Oszillatorwiderstand des Senders ein:
Zwei Pins von F02 mit einer Jumper Brücke kurzschließen, der
Oszillatorwiderstand wird auf 1,5 MΩ eingestellt.
Zwei Pins von F01 und F02 nicht kurzschließen, der Oszillatorwiderstand wird
auf 2,2 MΩ eingestellt.
Zwei Pins von F01 mit einer Jumper Brücke kurzschließen, der
Oszillatorwiderstand wird auf 3,3 MΩ eingestellt.
Zwei Pins von F01 und F02 jeweils mit Jumper Brücken kurzschließen, der
Oszillatorwiderstand wird auf 4,7 MΩ eingestellt.
So wählen Sie die verschiedenen Empfängertypen aus:
DC 9/12/24V Empfänger mit 10A Trockenkontaktausgang:
S1UA-DC
AC 220/230V Empfänger mit 10A Trockenkontaktausgang:
S1U-AC
DC 10~80V Empfänger mit 30A Trockenkontaktausgang:
S1PU-DC
AC 220/230V Empfänger mit 30A Trockenkontaktausgang:
S1PU-AC
DC 9/12/24V Empfänger mit 10A DC Ausgang:
S1X-DC
AC 220/230V Empfänger mit 10A AC Ausgang:
S1X-AC
DC 10~80V Empfänger mit 30A DC Ausgang:
S1PX-DC
AC 220/230V Empfänger mit 30A AC Ausgang:
S1PX-AC
Lieferumfang:
1 x Sender: CK-DC
1 x Bedienungsanleitung
