Hallo, willkommen in unserem Shop. FernKontrolle bietet Ihnen die hochwertigen Fernbedienungsgeräte. Wir empfehlen Ihnen, unsere Fragen und Antworten zu lesen, bevor Sie Ihre Entscheidung treffen. Wenn Sie weitere Fragen haben, nehmen Sie bitte Kontakt mit uns auf. Wir werden Ihnen so bald wie möglich antworten.
Lieferumfang:

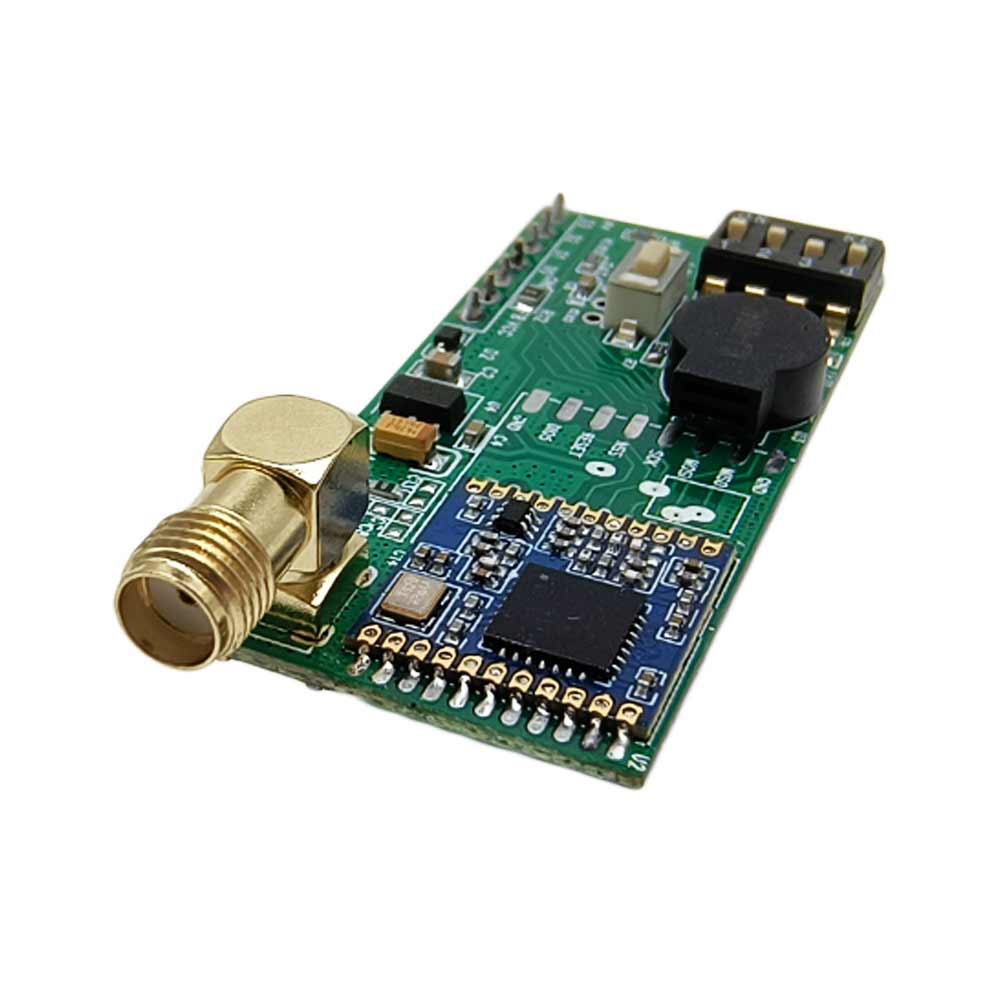

1 x Bidirektionales Modul (Modell 0020242)
1 x Gebrauchsanleitung
Anwendung:
Dieses Bidirektionale Modul kann als Sendermodul oder als Empfängermodul
arbeiten, sodass zwei Module ein Sender-Empfänger-System bilden können.
Es kann für Fernsteuerungsoperationen über große Entfernungen in
verschiedenen Industrie Automatisierung, Landwirtschaft Automatisierung und
Heim Automatisierung verwendet werden. Wie Haus, Fabrik, Haus, Bauernhof,
Weide, Fahrzeug, Schiff, Offshore-Betrieb, Luftfahrzeug, Außendienst usw.
Es kann verschiedene Geräte an Land, zu Wasser und in der Luft fernsteuern,
wie Lichter, Sirenen, Schlösser, Motoren, Ventilatoren, Winden, Jalousien,
Linearantriebe, Türen, Fenster, elektrische Magnetventile, Sicherheitsalarme,
Geschäftsschilder und verschiedene Geräte. Die Anwendungsszenarien sind
endlos.
Merkmale:
Drahtlose Steuerung, einfach zu installieren.
Es verwendet eine Spread-Spectrum Kommunikationstechnologie, die die
Entstörungsleistung erheblich verbessert.
Es kann als Sendermodul oder als Empfängermodul verwendet werden.
Ultrahohe Empfangsempfindlichkeit, super langer Arbeitsbereich.
Drei Arbeitsmodi.
Eingang/Ausgang mit vier Kanälen.
Mit Feedback Summer und Feedback Ausgangspin.

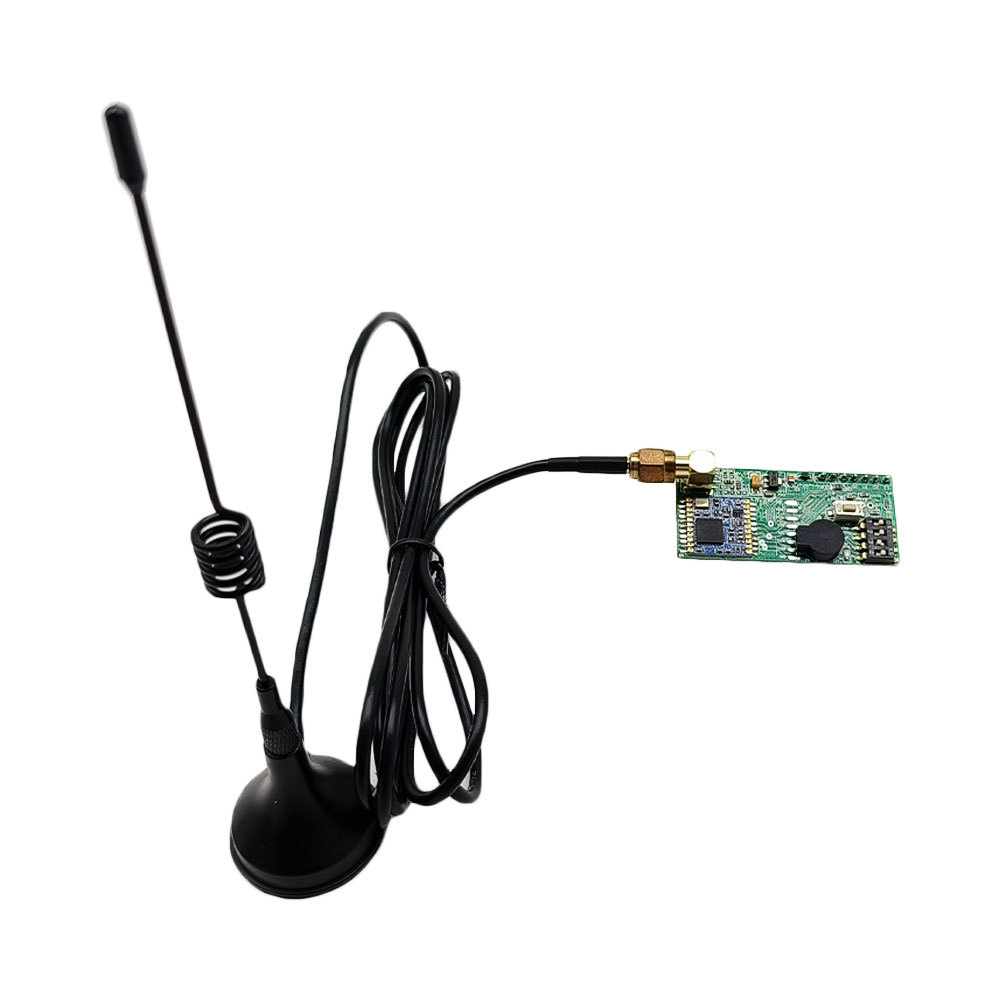

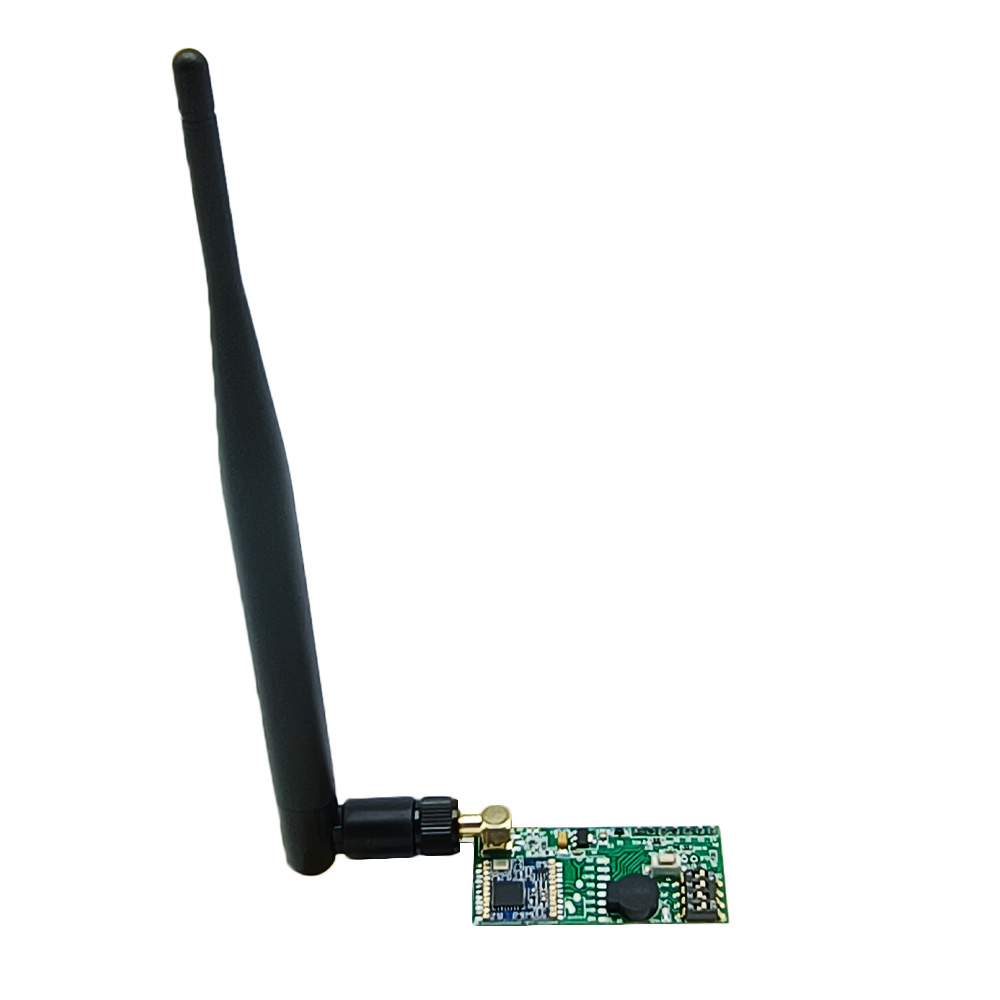

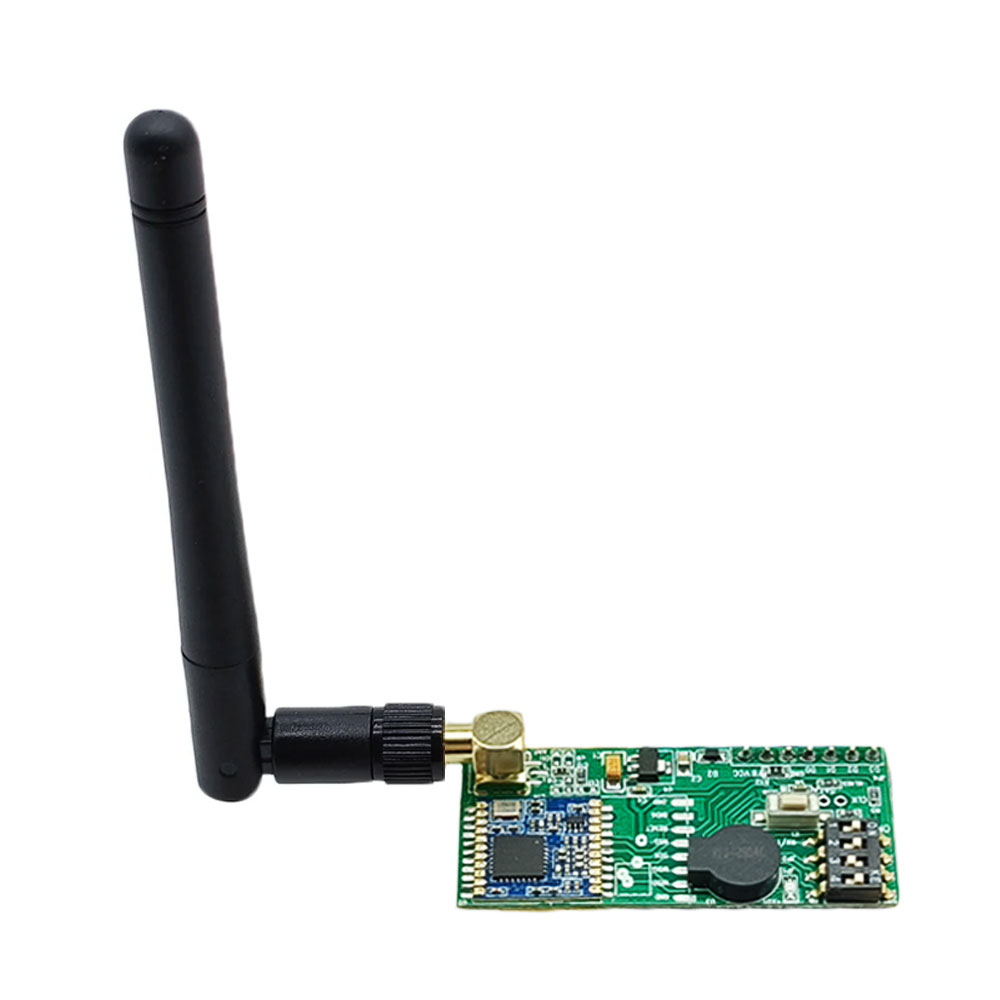

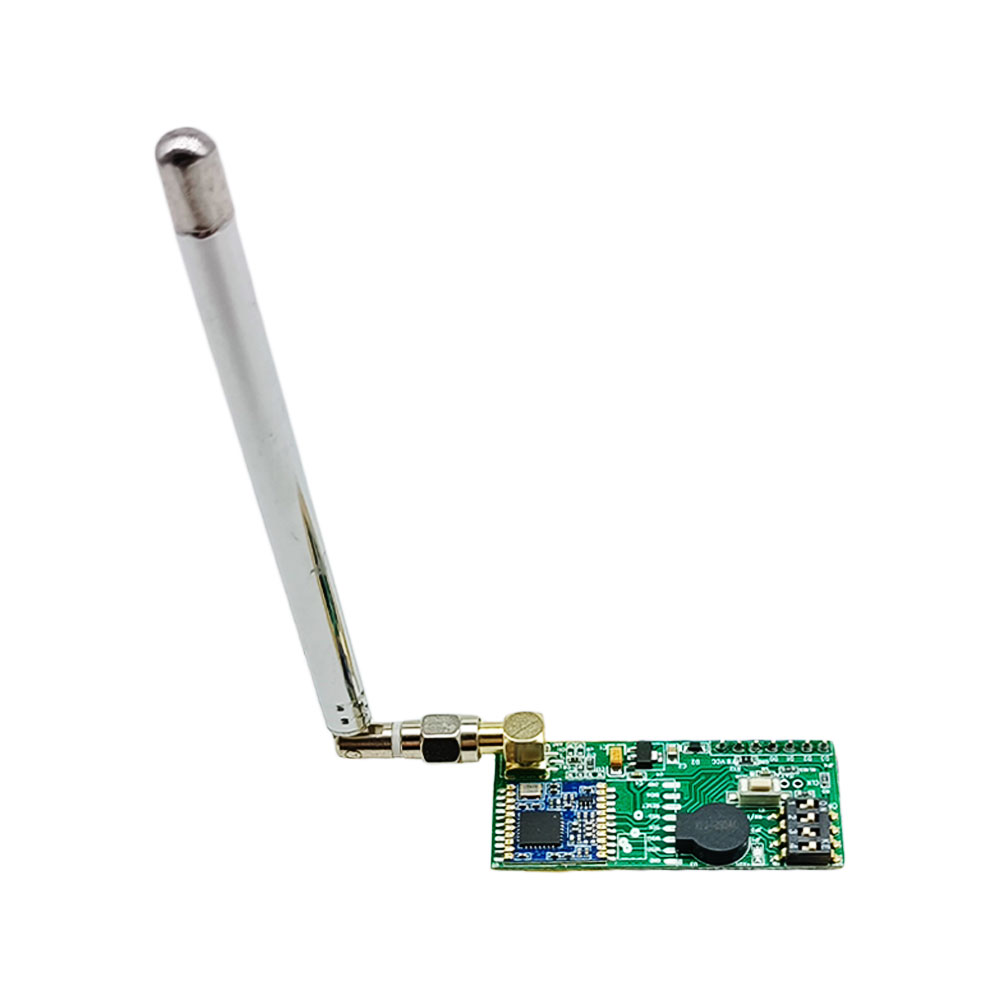

Mit externer Antenne hat das Modul einen weiteren Arbeitsbereich.
Das Sendermodul kann das Empfängermodul von jedem Ort innerhalb einer
zuverlässigen Arbeitsentfernung steuern.
Das Funksignal kann Wände, Fußböden, Türen oder Fenster durchdringen,
verliert jedoch etwas Betriebsreichweite.
Ein oder mehrere Sendermodule können gleichzeitig ein oder mehrere
Empfängermodule steuern.
Zwei oder mehr Sender-Empfänger Systeme können im selben Bereich verwendet
werden.
Bidirektionaler Modus mit Feedback Funktion:
Das Modul verfügt über eine Feedback Funktion, sodass der Benutzer den
Betriebsstatus des Empfängermoduls anhand des Summers des Sendermoduls
erkennen kann.
Wenn das Empfängermodul durch das Signal vom Sendermodul ausgelöst wird,
sendet es sofort ein Rückmeldesignal an das Sendermodul, dann sendet das
Sendermodul einen Summton aus, um Sie darüber zu informieren, dass das
Empfängermodul erfolgreich ausgelöst wurde.
Parameter:
Betriebsspannung: 3,3V DC
Arbeitsfrequenz: 433,92 MHz
Kanal: 4
Ruhestrom: 4~6 mA (als Empfängermodul); 5,5 uA (als Sendermodul)
Arbeitsstrom: ≤26 mA (als Empfängermodul); 44 mA (als Sendermodul)
Empfangsempfindlichkeit: -148 dBm (als Empfängermodul)
Sendeleistung: 20dBm (als Sendermodul)
3 Wählbare Arbeitsmodi: Selbstsichernd, Momentan, Verriegelung
Modulationsmodus: FSK (FM) + LORA (SPSP)
Arbeitsabstand: 5000m / 15000ft (theoretisch)
Maße der PCB: 52 x 28 x 14 mm (2,0 x 1,1 x 0,6 Zoll)
Betriebstemperatur: -20°C bis +70°C
Arbeitsbereich:
Super langer Arbeitsbereich: Zwei Module bilden ein Sender-Empfänger System,
der maximale Arbeitsabstand kann 5000 Meter im offenen Bereich erreichen.
Der maximale Arbeitsabstand basiert auf theoretischen Daten ohne Hindernisse
und HF-Störungen. In der Praxis wird es durch Bäume, Mauern oder andere
Konstruktionen behindert und durch andere drahtlose Signale gestört. Daher
erreicht der tatsächliche Arbeitsabstand möglicherweise nicht diesen
maximalen Abstand.
Verwendung:
Zwei Module bilden einen kompletten Bausatz, eines als Sendermodul und das
andere als Empfängermodul, daher sollten Kunden mindestens zwei Module
erwerben.
Hinweis: Dieses Modul ist nicht mit normalen HF Sende- oder -Empfangsmodulen
kompatibel, wie z. B. den Modulen mit festem Code, Lerncode oder
Wechselcode.
Betriebsart einstellen: 1) Stellen Sie das Modul so ein, dass es als Sendemodul arbeitet:
Wenn Sie das Modul so einstellen möchten, dass es als Sendemodul arbeitet,
müssen Sie den vierten Bit DIP Schalter ausschalten.
Wenn ein Daten Pin des Sendermoduls mit dem VCC Pin oder einer 3,3V DC
Spannung verbunden ist, sendet es ein entsprechendes Funksignal aus.
2) Stellen Sie das Modul so ein, dass es als Empfängermodul arbeitet:
Wenn Sie das Modul so einstellen möchten, dass es als Empfängermodul
arbeitet, müssen Sie den vierten Bit DIP Schalter einschalten.
Wenn das Empfängermodul durch ein drahtloses Signal des Sendermoduls
ausgelöst wird, gibt sein entsprechender Daten Pin eine Gleichspannung von
3,3V aus.

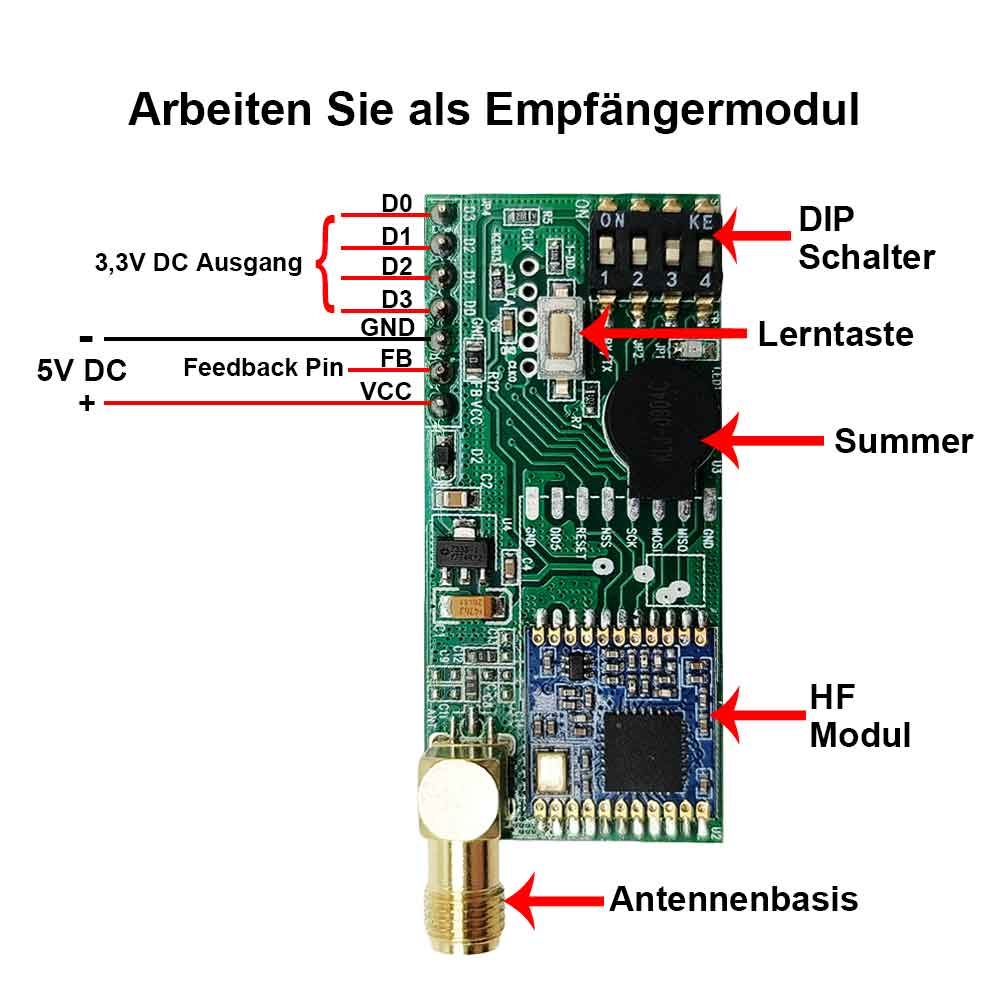

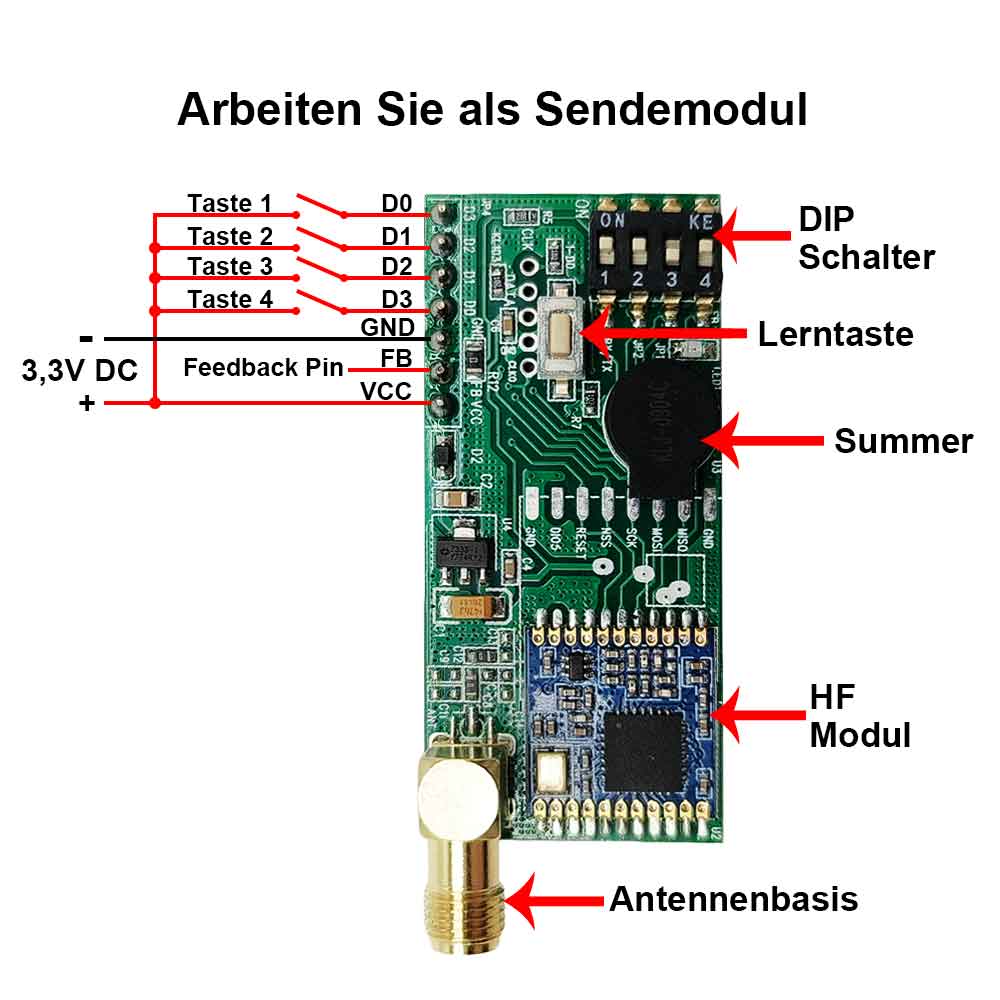

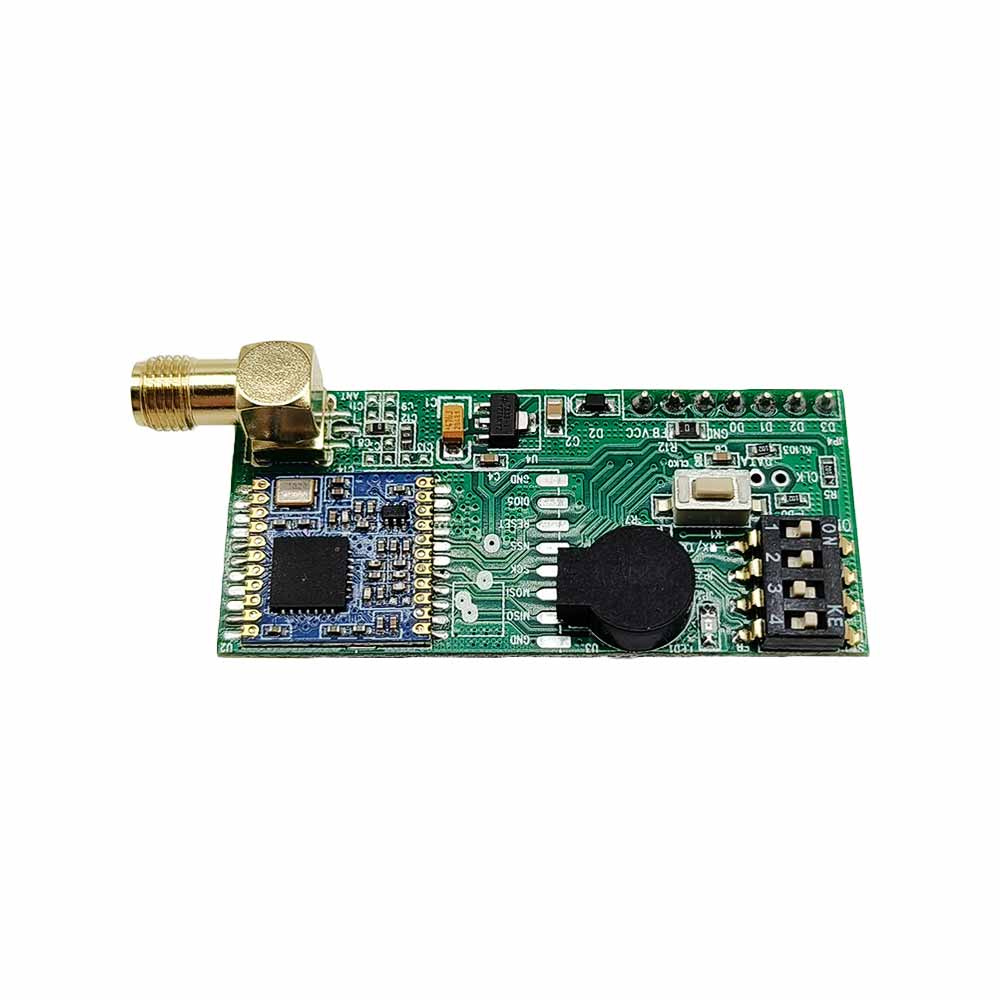

Anweisung von Pins:
Pins
Arbeiten Sie als Empfängermodul
Arbeiten Sie als Sendemodul
D0
Daten Pin mit 3,3V DC Ausgang
Daten Pin mit 3,3V DC Eingang
D1
Daten Pin mit 3,3V DC Ausgang
Daten Pin mit 3,3V DC Eingang
D2
Daten Pin mit 3,3V DC Ausgang
Daten Pin mit 3,3V DC Eingang
D3
Daten Pin mit 3,3V DC Ausgang
Daten Pin mit 3,3V DC Eingang
GND
Minuspol der 3,3V DC Stromversorgung
FB
Feedback Pin mit 3,3V DC Ausgang
VCC
Positive Pol der 3,3V DCStromversorgung
Einstellen verschiedener Arbeitsmodi:
Wenn das Modul als Empfängermodul arbeitet, können wir es so einstellen,
dass es in drei verschiedenen Arbeitsmodi arbeitet.
1) Einstellen des Selbstsichernd Modus: Schalten Sie den ersten Bit Dip
Schalter ein.
Der Betrieb im Selbstsichernd Modus:
Drücken Sie die Taste 1 des Sendermoduls, der D0 Daten Pin des
Empfängermoduls gibt eine 3,3V DC Spannung aus.
Drücken Sie die Taste 1 erneut, der D0 Daten Pin stoppt, um die Spannung
auszugeben.
Drücken Sie die Taste 2 des Sendermoduls, der D1 Daten Pin des
Empfängermoduls gibt eine 3,3V DC Spannung aus.
Drücken Sie die Taste 2 erneut, der D1 Daten Pin stoppt, um die Spannung
auszugeben.
Drücken Sie die Taste 3 des Sendermoduls, der D2 Daten Pin des
Empfängermoduls gibt eine 3,3V DC Spannung aus.
Drücken Sie die Taste 3 erneut, der D2 Daten Pin stoppt, um die Spannung
auszugeben.
Drücken Sie die Taste 4 des Sendermoduls, der D3 Daten Pin des
Empfängermoduls gibt eine 3,3V DC Spannung aus.
Drücken Sie die Taste 4 erneut, der D3 Daten Pin stoppt, um die Spannung
auszugeben.
2) Einstellen des Momentan Modus: Schalten Sie das erste Bit und den
zweiten Bit DIP Schalter aus.
Der Betrieb im Momentan Modus:
Drücken und Halten Sie die Taste 1 des Sendemoduls, der D0 Daten Pin des
Empfängermoduls gibt eine 3,3V DC Spannung aus.
Lassen Sie die Taste 1 los, der D0 Daten Pin stoppt, um die Spannung
auszugeben.
Drücken und Halten Sie die Taste 2 des Sendermoduls, der D1 Daten Pin des
Empfängermoduls gibt eine 3,3V DC Spannung aus.
Lassen Sie die Taste 2 los, der D1 Daten Pin stoppt, um die Spannung
auszugeben.
Drücken und Halten Sie die Taste 3 des Sendermoduls, der D2 Daten Pin des
Empfängermoduls gibt eine 3,3V DC Spannung aus.
Lassen Sie die Taste 3 los, der D2 Daten Pin stoppt, um die Spannung
auszugeben.
Drücken und Halten Sie die Taste 4 des Sendermoduls, der D3 Daten Pin des
Empfängermoduls gibt eine 3,3V DC Spannung aus.
Lassen Sie die Taste 4 los, der D3 Daten Pin stoppt, um die Spannung
auszugeben.
3) Einstellen des Verriegelung Modus: Schalten Sie den zweiten Bit Dip
Schalter ein.
Der Betrieb im Verriegelung Modus:
Drücken und Halten Sie die Taste 1 des Sendemoduls, der D0 Daten Pin des
Empfängermoduls gibt eine 3,3V DC Spannung aus, und die anderen drei Daten
Pins geben keine Spannung aus.
Drücken und Halten Sie die Taste 2 des Sendemoduls, der D1 Daten Pin des
Empfängermoduls gibt eine 3,3V DC Spannung aus, und die anderen drei Daten
Pins geben keine Spannung aus.
Drücken und Halten Sie die Taste 3 des Sendemoduls, der D2 Daten Pin des
Empfängermoduls gibt eine 3,3V DC Spannung aus, und die anderen drei Daten
Pins geben keine Spannung aus.
Drücken und Halten Sie die Taste 4 des Sendemoduls, der D3 Daten Pin des
Empfängermoduls gibt eine 3,3V DC Spannung aus, und die anderen drei Daten
Pins geben keine Spannung aus.
So stellen Sie die Feedback Funktion ein:
Sie können den dritten Bit DIP Schalter des Sendermoduls und des
Empfängermoduls einschalten, um die Feedback Funktion zu aktivieren, oder
den dritten Bit DIP Schalter eines beliebigen Moduls ausschalten, um die
Feedback Funktion zu deaktivieren.
So koppeln Sie das Sendermodul mit dem Empfängermodul:
1) Drücken Sie die Lerntaste des Empfängermoduls für 1~2 Sekunden, die
Signal LED am Empfängermodul leuchtet, der Empfänger geht in den Lernstatus.
2) Verbinden Sie innerhalb von 5 Sekunden einen beliebigen Daten Pin des
Sendermoduls mit dem VCC Pin oder einer 3,3V DC Spannung. Wenn die Signal
LED des Empfängermoduls dreimal blinkt, bedeutet dies, dass das Lernen
erfolgreich war.
3) Ein Empfängermodul kann die Signale mehrerer Sendermodule lernen.
So löschen Sie alle Codes gespeicherten im Empfangsmodul:
Wenn Sie nicht möchten dass das Empfangsmodul mit dem Sendemodul
funktioniert, Sie können löschen alle codes gespeichert im Empfangsmodul.
Bedienung: Drücken und halten die Lerntaste im Empfängermoduls, bis Signal
LED leuchtet und dann 4 mal blinkt, dann Taste loslassen, dh alle
gespeicherten Codes wurden erfolgreich gelöscht.
