Lieferumfang:
1 x Telefonsteuerung: TC-02
1 x Bedienungsanleitung
Einführung:
Drahtlose Steuerung, einfach zu installieren.
Kontrollieren Vielfalt an Hausgeräte und elektrischen Anlagen weltweit durch
Festnetztelefon und Mobiltelefon.
Fernsteuern Lampen, Fernseher, Motoren, Lüfter, Kameras, Hörbare und
visuelle Signals, elektronische Betriebstüren / Schlösser / Fenster /
Rolladen / Klingeln oder andere Geräte mit Spannung AC 110~240V oder DC
0~48V.
Relaisausgang: Dieser Empfänger ist der trockene Relaisausgang, es können
zur Steuerung DC und AC Geräte verwendet werden. Die Ausgangsklemmen sind
normalerweise geöffnet / normalerweise geschlossen und dienen als Schalter.
Passwortschutz
4 Wege Relais Ausgang

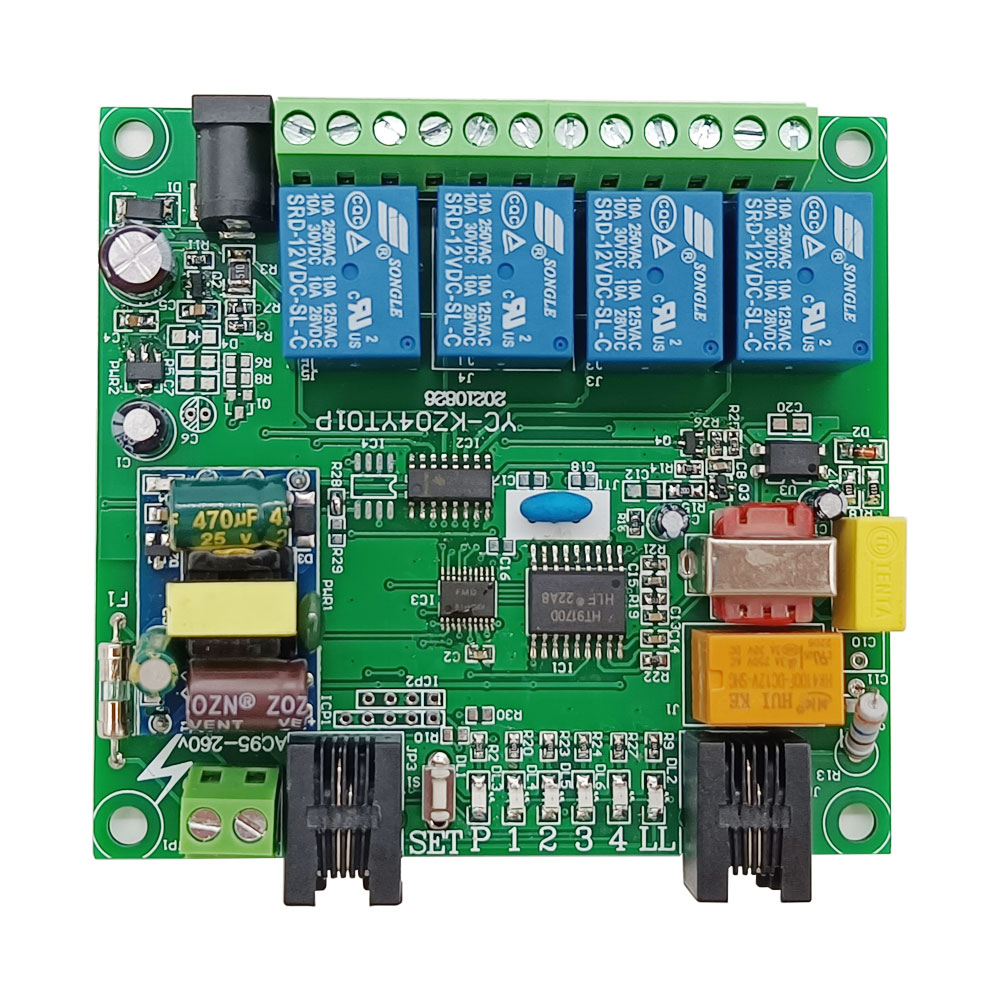

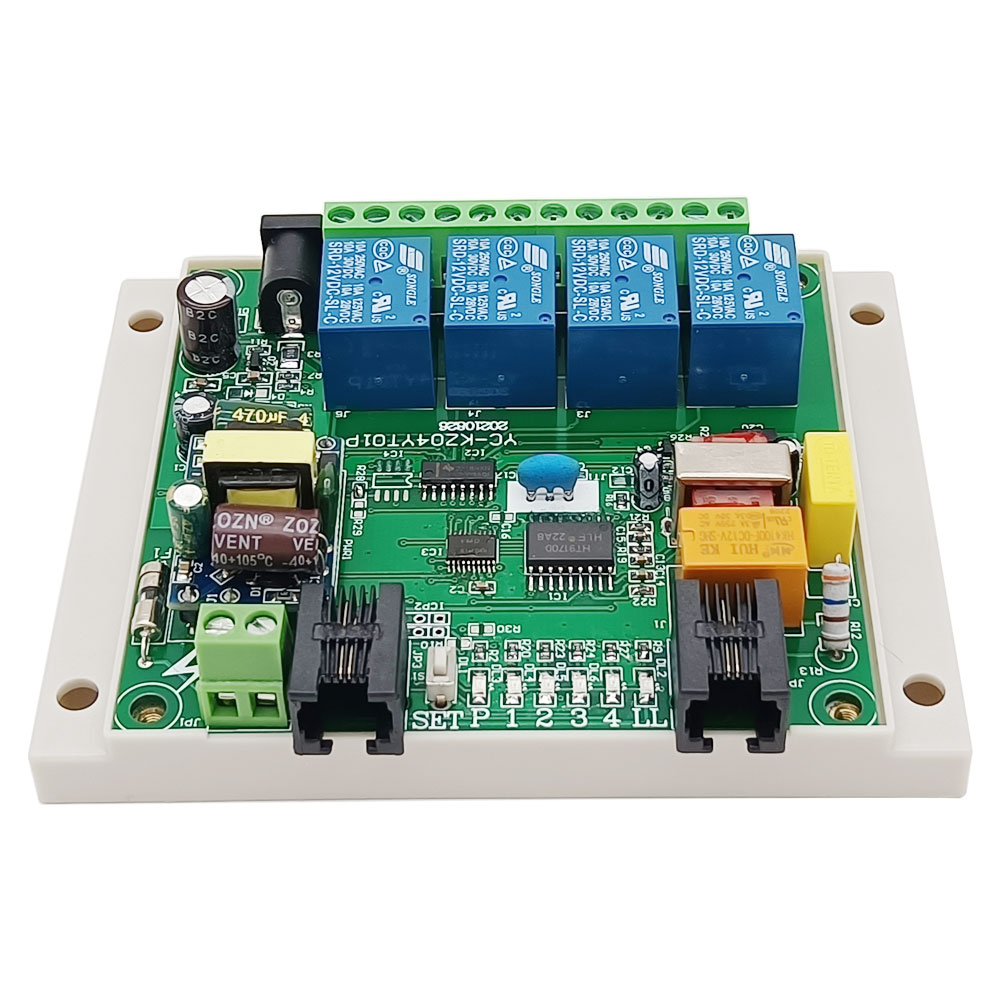

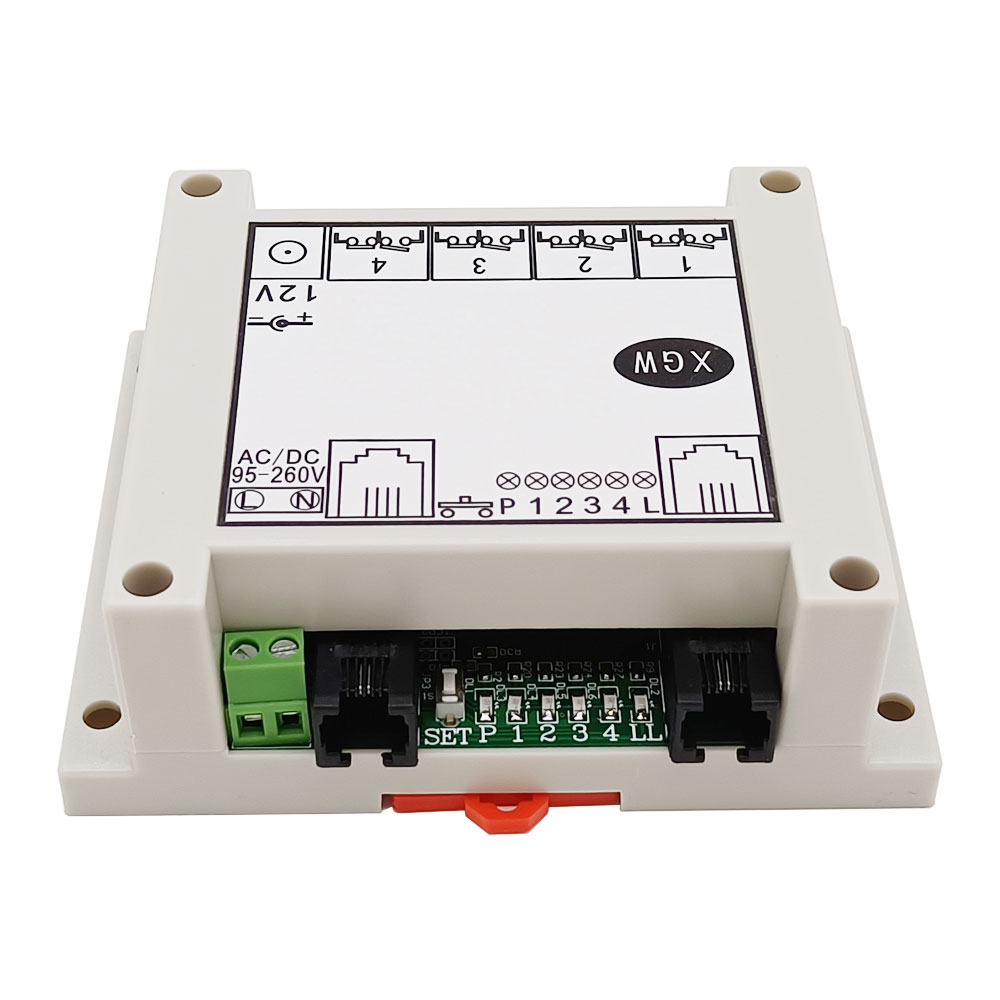

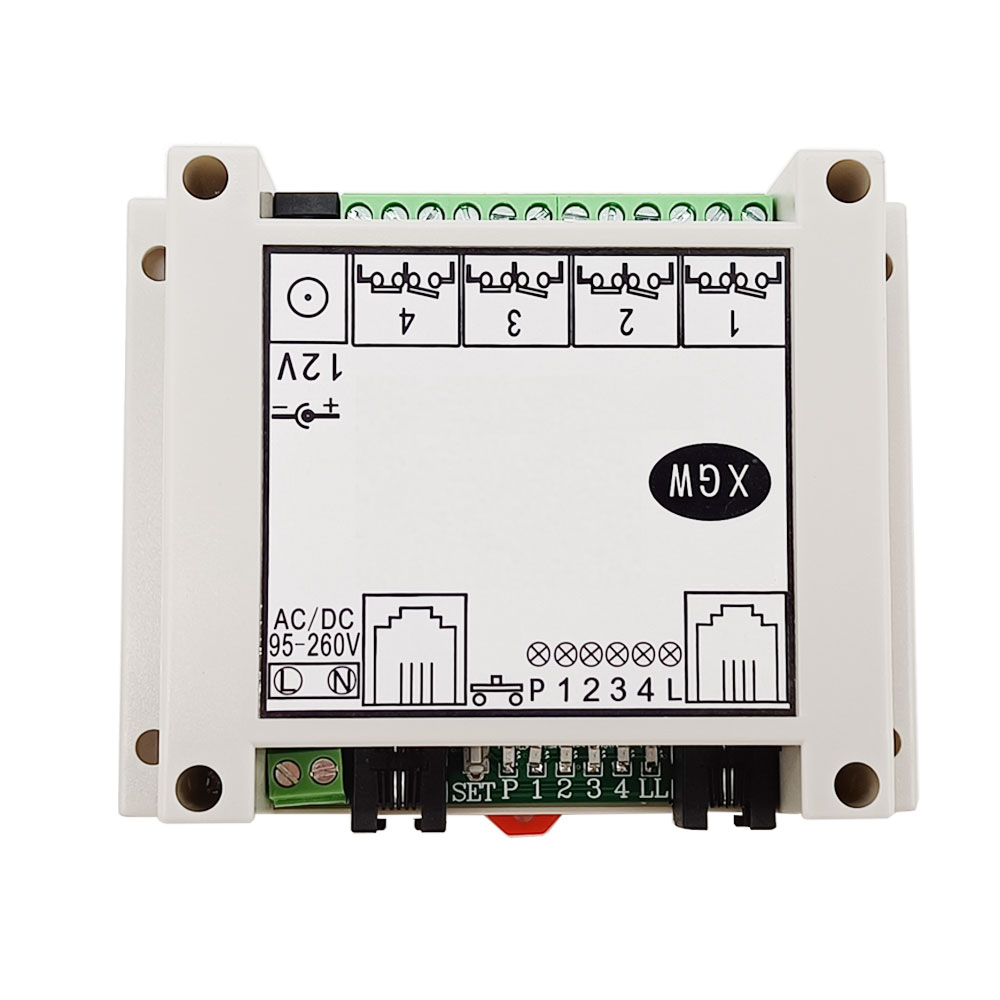

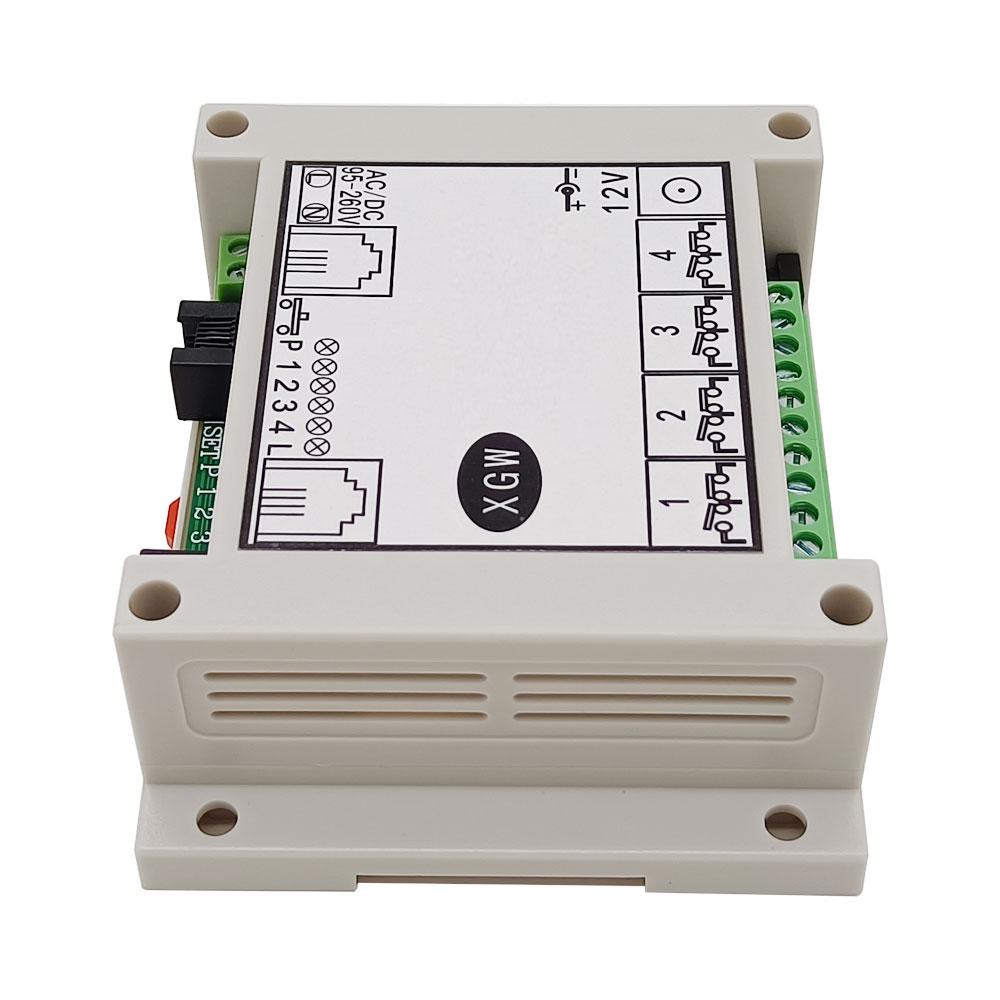

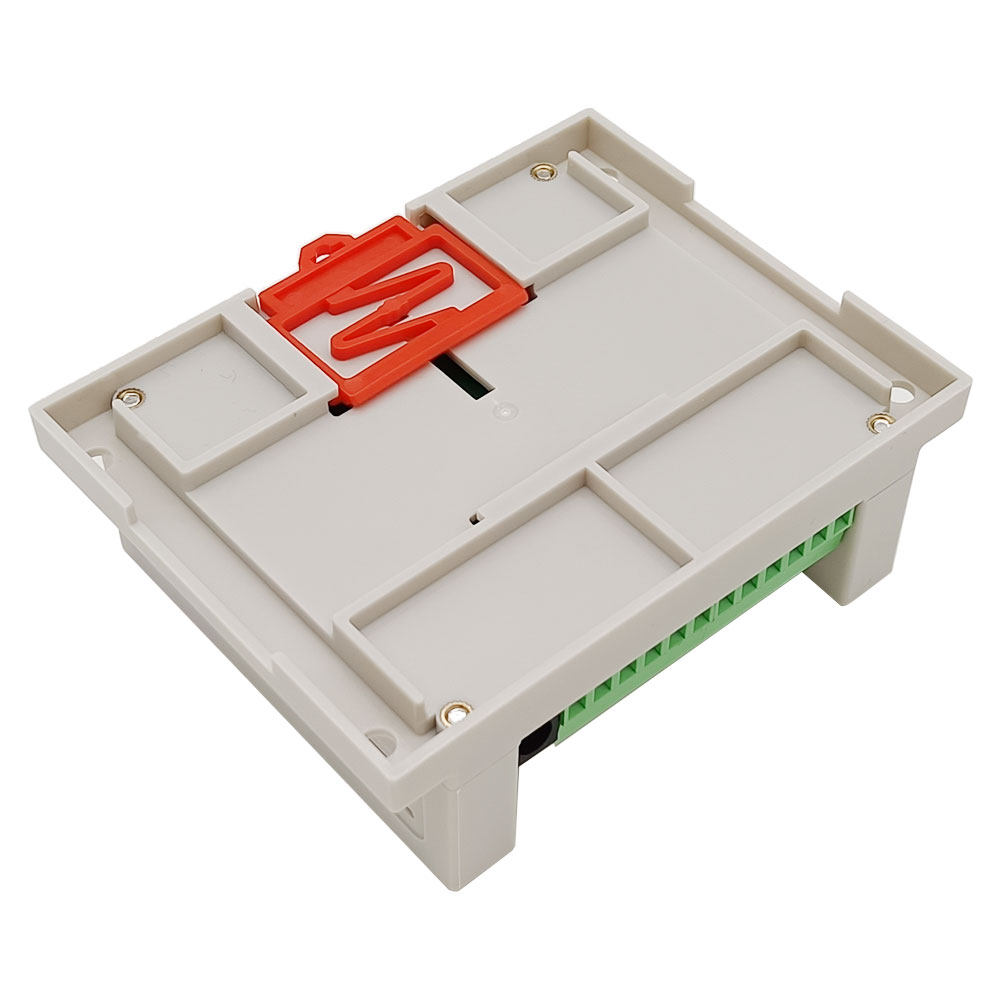

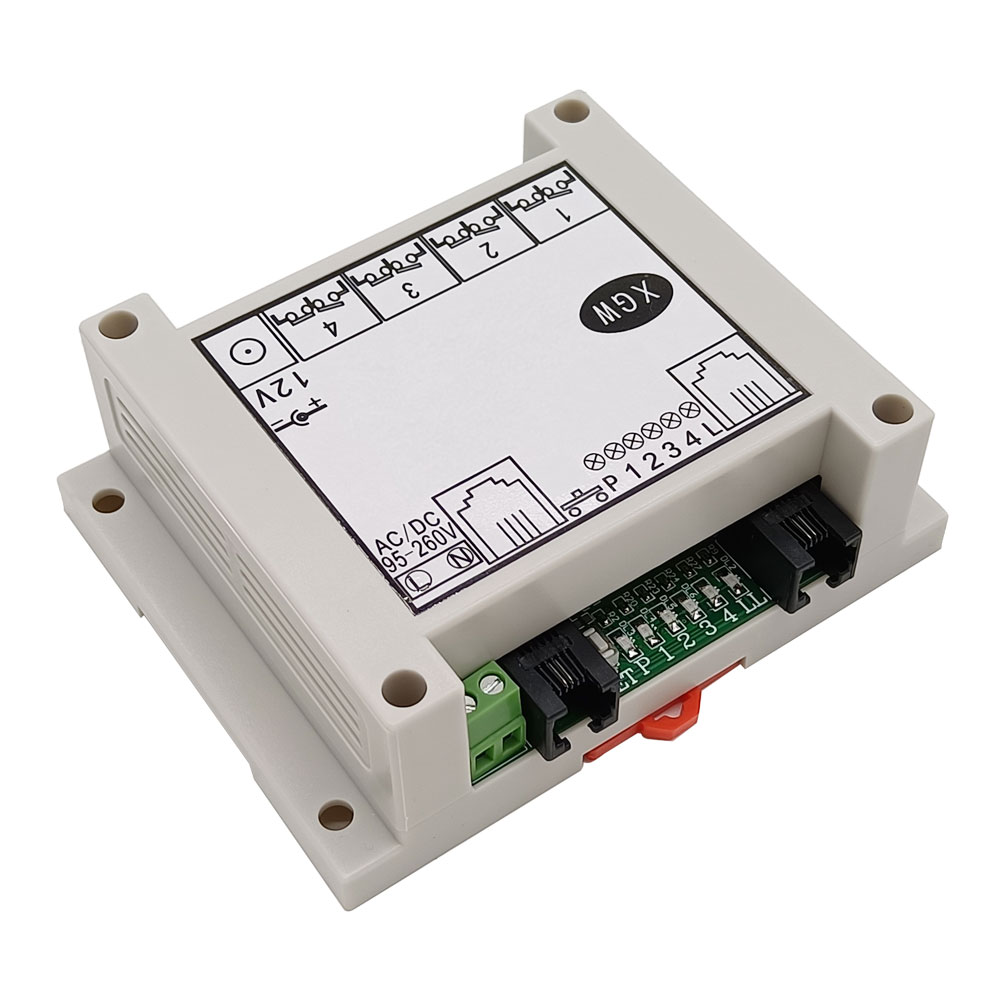

Parameter des Steuerung:
Modell: TC-02
Stromversorgung: 12V DC oder 95-260V AC
Kanal: 4 CH
Maße: 115 x 90 x 40 mm
Statischer Strom: 10mA
Arbeitsspannungsbereich von Relais: AC 110~240V oder DC 0~48V
Max. Arbeitsstrom des Relais: 10A

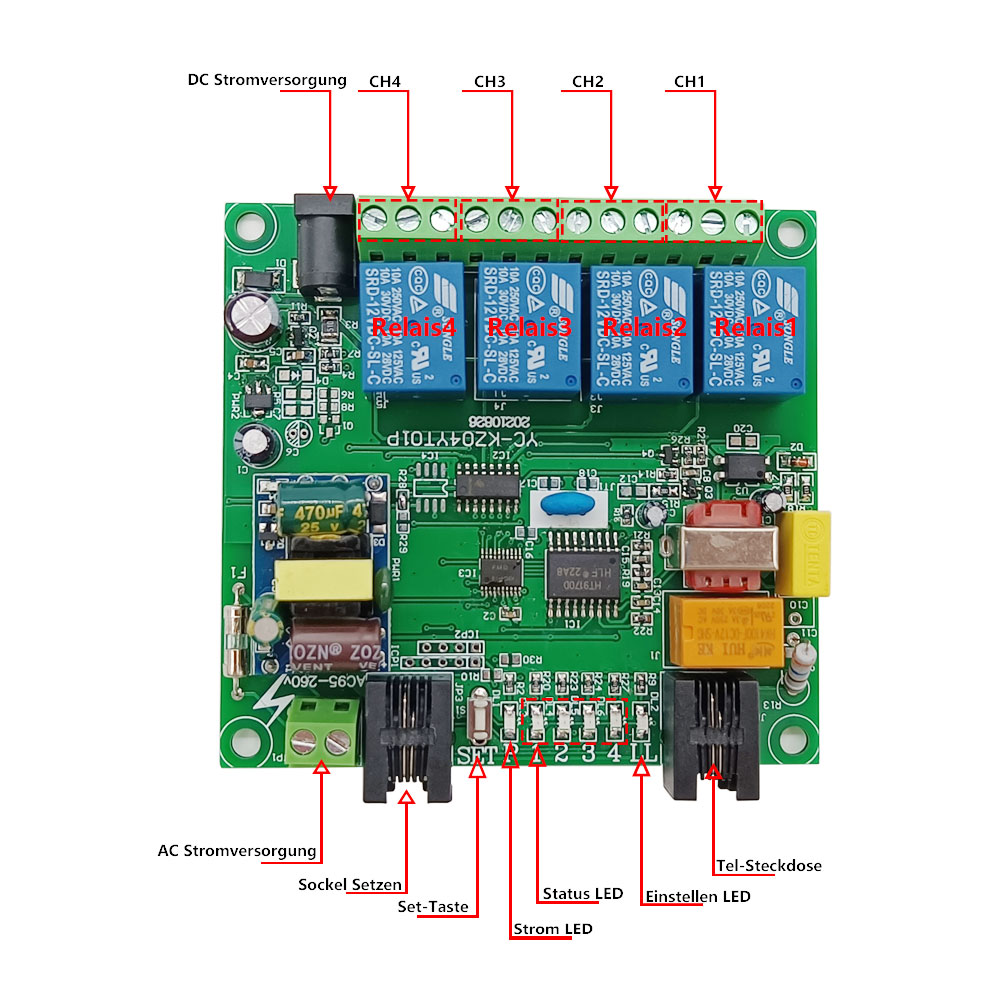

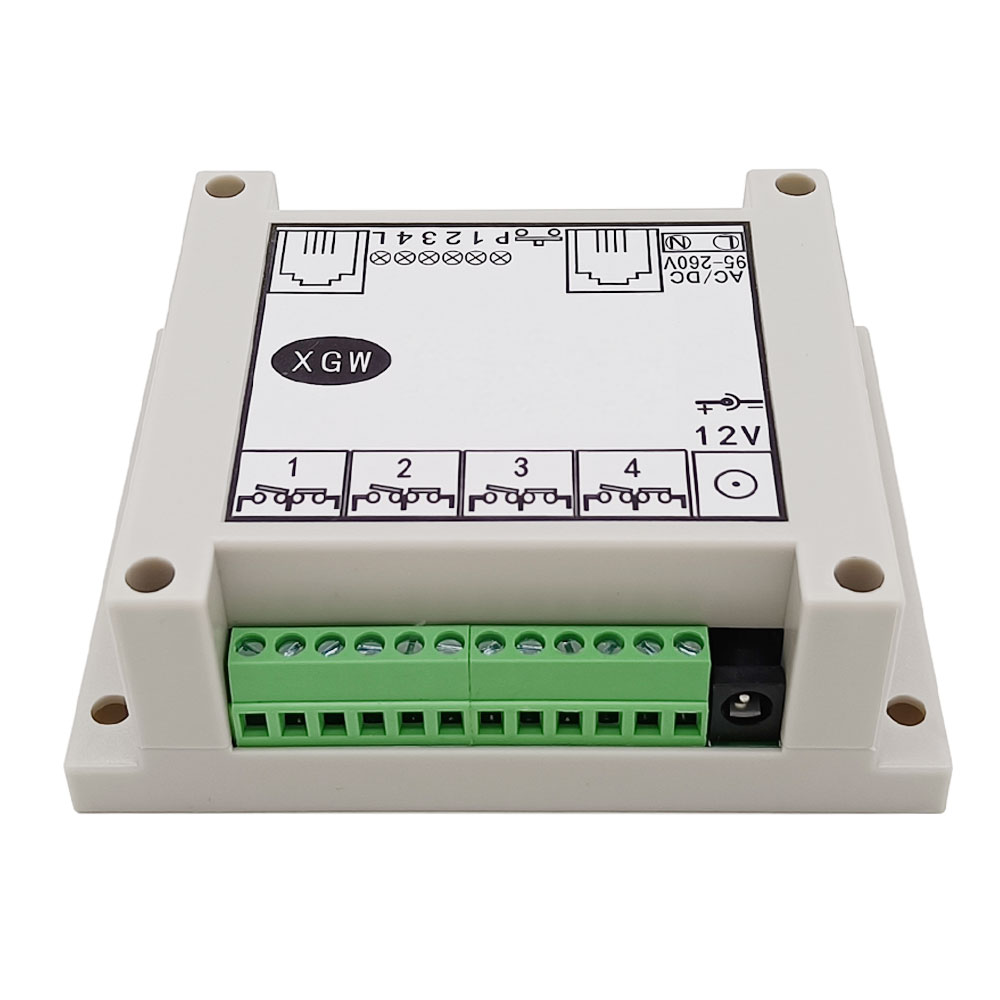

Verdrahtung:

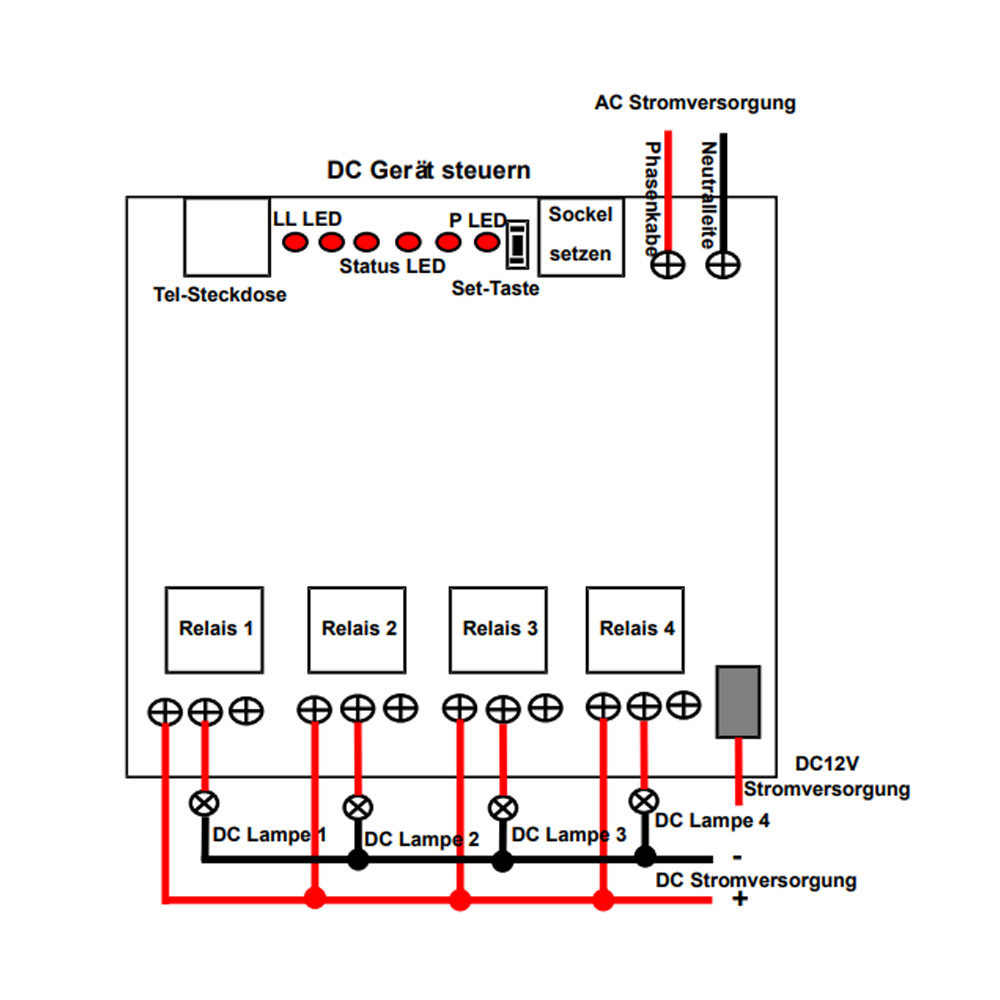

1) Wenn Sie ein 12VDC Lampe steuern möchten, machen wie folgende:
1.1 Verbinden sie die Telefonleitung an den Klemme <Tel-Steckdose> an der
Steuerung.
1.2 Verbinden DC 12V Stromversorgung oder AC Stromversorgung an der
Steuerung.
1.3 Verbinden sie den normalerweise geöffnet Klemme an Pluspol der DC
Stromversorgung, Verbinden sie den gemeinsamen Klemme an Pluspol von DC
Lampe, und Verbinden den Minuspol von DC Lampe an Minuspol der DC
Stromversorgung.

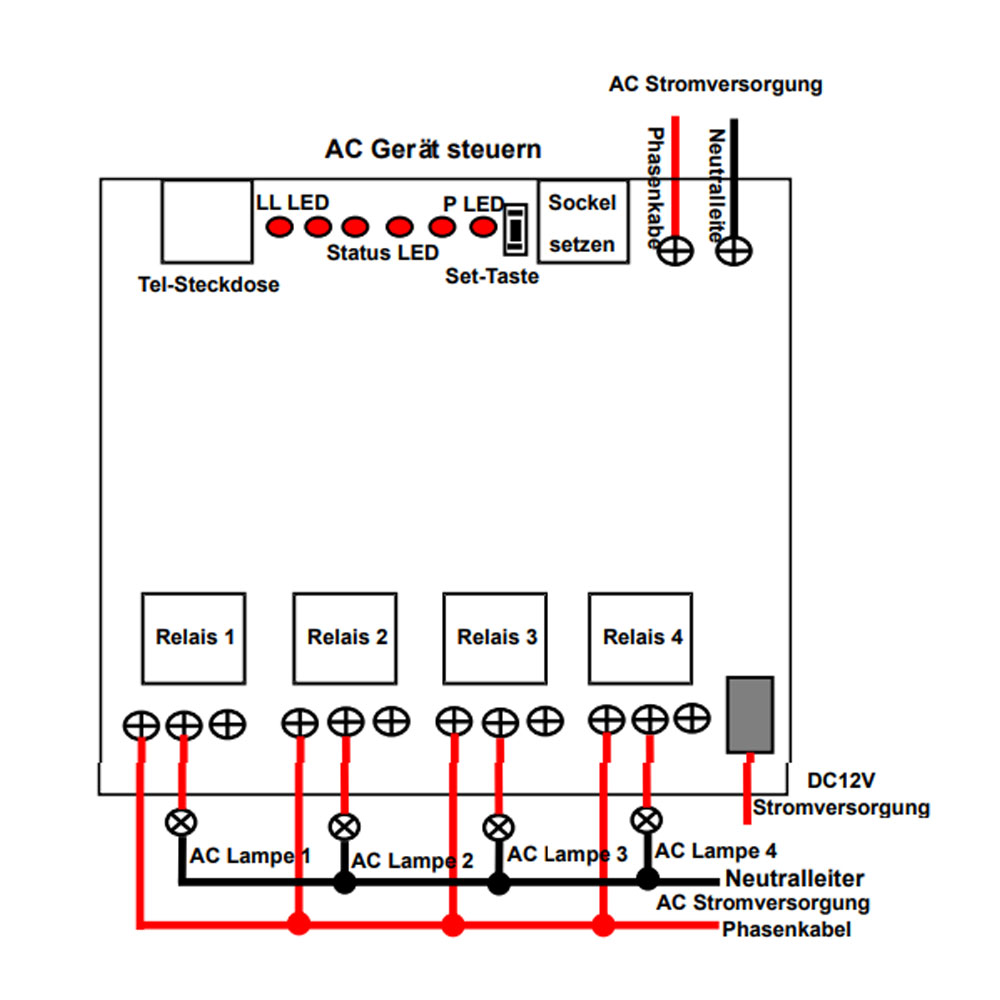

2) Wenn Sie 220VAC Lampe steuern möchten, machen Sie wie folgende:
2.1 Verbinden sie die Telefonleitung an den Klemme <Tel-Steckdose> an der
Steuerung.
2.2 Verbinden DC 12V Stromversorgung oder AC Stromversorgung an der
Steuerung.
2.3 Verbinden sie den normalerweise geöffnet Klemme an das Phasenkabel der
AC Stromversorgung, Verbinden sie den gemeinsamen Klemme an eine Seite von
AC Lampe, und Verbinden andere Seite von AC Lampe an Neutralleiter der AC
Stromversorgung.
Betrieb:
1) Passwort eingeben:
Wählen Sie die Telefonnummer der Telefonleitung, mit der der Controller
verbunden ist, das Telefon könnte nach 6 Klingeln automatisch verbunden
werden.
Nachdem Sie das 4-stellige Passwort fortlaufend eingegeben haben, drücken
Sie zur Bestätigung die Taste "#". Wenn das Passwort korrekt ist, ertönt ein
"DD“ Ton. Wenn es falsch ist, werden Töne "DDD" angezeigt. Wenn das Passwort
falsch eingegeben wurde, können Sie die Taste "*" zum Abbrechen drücken und
dann das 4-stellige Passwort erneut eingeben. Es gibt insgesamt 10
Möglichkeiten, Passwörter einzugeben. Nach 10 Mal legt der Host das Telefon
nach 9 Signaltönen von "D" auf, dann müssen Sie den Betrieb dieses
Controllers neu starten. Diese Funktion kann verhindern, dass das Telefon
besetzt ist.
Achtung: Wenn der Controller mit dem Telefon verbunden ist, muss das erste
Passwort innerhalb von 20 Sekunden eingegeben werden, andernfalls wird das
Telefon nach 20 Sekunden automatisch aufgelegt, und die Verzögerung beträgt
bei jedem Drücken der Taste 20 Sekunden.
2) Der Betrieb des Controller:
Nach korrekter Eingabe des 4-stelligen Passworts und Drücken der Taste "#"
zur Bestätigung gibt der Controller Töne "DD" aus, was bedeutet, dass der
Controller mit dem Betrieb beginnen kann.
Eingang 1: Einschalten Sie Kanal 1 ein, die Kontrollleuchte 1 leuchtet und
ein "DD" Piepton ertönt.
Eingang 2: Einschalten Sie Kanal 2 ein, die Kontrollleuchte 2 leuchtet und
ein "DD" Piepton ertönt.
Eingang 3: Einschalten Sie Kanal 3 ein, die Kontrollleuchte 3 leuchtet und
ein "DD" Piepton ertönt.
Eingang 4: Einschalten Sie Kanal 4 ein, die Kontrollleuchte 4 leuchtet und
ein "DD" Piepton ertönt.
Eingang 5: Ausschalten Sie Kanal 1 aus, die Kontrollleuchte 1 ist aus und
ein "DDD" Piepton ertönt.
Eingang 6: Ausschalten Sie Kanal 2 aus, die Kontrollleuchte 2 ist aus und
ein "DDD" Piepton ertönt.
Eingang 7: Ausschalten Sie Kanal 3 aus, die Kontrollleuchte 3 ist aus und
ein "DDD" Piepton ertönt.
Eingang 8: Ausschalten Sie Kanal 4 aus, die Kontrollleuchte 4 ist aus und
ein "DDD" Piepton ertönt.
Überprüfen Sie den aktuellen Arbeitsstatus:
Wenn Sie den aktuellen Arbeitsstatus überprüfen müssen, geben Sie zuerst 9
ein, dann geben Sie 1 oder 2, 3, 4 ein, um den Arbeitsstatus von vier
Kanälen zu überprüfen. Geben Sie beispielsweise 91 ein, um den Arbeitsstatus
von Kanal 1 abzufragen. Wenn Kanal 1 eingeschaltet ist, wird "DD“ angezeigt,
und wenn Kanal 1 ausgeschaltet ist, wird "DDD“ angezeigt.
Drücken Sie nach dem Vorgang die Taste "#" zur Bestätigung, der Controller
legt das Telefon automatisch nach 4 Tönen von "D" auf.
Wenn innerhalb von 20 Sekunden keine Taste gedrückt wird, legt der
Controller das Telefon nach 9 Tönen von "D" automatisch auf.
Wenn Sie die Taste "#" nicht zum Bestätigen drücken, können Sie mit der
Eingabe fortfahren.
Einstellen des Controller:
Für die Einstellung müssen fortlaufend 17-stellige Zahlen eingegeben werden.
Diese 17-stelligen Zahlen sind Passwort, Anzahl der Klingelzeichen,
Arbeitsmodus und Arbeitszeit.
17-stellige Zahlen: 8888 (4-stelliges Passwort) + 6 (Anzahl der
Klingeltöne) + 1 (Kanal 1 Arbeitsmodus) + 0 (Kanal 2 Arbeitsmodus) + 1 (Kanal
3 Arbeitsmodus) + 0 (Kanal 4 Arbeitsmodus) + 01 (Kanal 1 Arbeitszeit) + 00 (Kanal
2 Arbeitszeit) + 10 (Kanal 3 Arbeitszeit) + 00 (Kanal 4 Arbeitszeit)
1) Erste 4-stellige Zahlen: ein 4-stelliges Passwort, das beim
Starten des Controllers eingegeben werden muss, der Standardwert ist 8888.
2) Die 5. Ziffer: Anzahl der Klingeltöne. Sie wird gemäß der
maximalen tatsächlichen Anzahl von Klingeltönen am Ort bestimmt, im
Allgemeinen zwischen 1 - 8, und der Controller kann das Telefon nach
Überschreitung möglicherweise nicht verbinden.
3) Die nächsten 12-stelligen Zahlen: Arbeitsmodus und Arbeitszeit:
Die ersten 4-stelligen Zahlen stellen jeweils die Arbeitsmodus der 4 Kanäle
dar, und die folgenden 8-stelligen Zahlen stellen jeweils die Arbeitszeit
der 4 Kanäle dar.
Arbeitsmodus: Jede Ziffer stellt den Arbeitsmodus eines Kanals dar, 1
ist Momentanmodus, 0 ist Selbstsicherndmodus. Beispielsweise bedeutet 1010,
dass Kanal 1 und Kanal 3 im Momentanmodus sind und Kanal 2 und Kanal 4 im
Selbstsicherndmodus sind.
Arbeitszeit: Jeweils 2-stellige Zahlen geben die Arbeitszeit eines
Kanals an. Beispielsweise bedeutet 10, dass die Arbeitszeit 10 Sekunden
beträgt.
Wenn der Momentanmodus eingestellt ist, müssen Sie gleichzeitig die
Arbeitszeit einstellen. Wenn der Selbstsicherndmodus eingestellt ist, können
Sie die Arbeitszeit auf 00 einstellen.
Standardmäßig ist ihr Arbeitsmodus und ihre Arbeitszeit wie folgt,
Der Kanal 1: Momentanmodus mit 1 Sekunde, und er schaltet sich automatisch
nach 1 Sekunde aus.
Der Kanal 2: Selbstsicherndmodus.
Der Kanal 3: Momentanmodus mit 10 Sekunden und schaltet sich nach 10
Sekunden automatisch aus.
Der Kanal 4: Selbstsicherndmodus.
Wenn Sie diese Standardeinstellung ändern möchten, müssen Sie zum
Zurücksetzen 17-stellige Zahlen eingeben.
Beispiel: Wenn Sie das Passwort auf 5678 einstellen möchten, beträgt die
Anzahl der Klingeltöne 4 Mal, die Kanäle 1, 2 und 3 sind Selbstsicherndmodus
und Kanal 4 ist ein Momentanmodus mit 5 Sekunden, die 17 Ziffern benötigen
einzugeben sind wie folgt:
5678 4 0 0 0 1 00 00 00 05
Zwei Einstellungsmethoden:
1) Methode 1:
Schalten Sie zuerst den Controller ein, verwenden Sie dann ein
doppelseitiges Telefonkabel, um ein Ende an ein normales Telefon
anzuschließen, das andere Ende in die Buchse "SET" des Controllers
einzustecken, und drücken Sie dann die Taste "Einstellen" des Controllers.
Wenn die "LL" Leuchte auf der Hauptplatine des Controllers aufleuchtet und
die Controller Aufforderung "DD" ertönt, wechselt der Controller in den
Einstellungszustand. Nachdem Sie fortlaufend 17-stellige Zahlen eingegeben
haben, drücken Sie zur Bestätigung die Taste "#". Nachdem Sie bestätigt
haben, dass kein Fehler vorliegt, drücken Sie die "SET" Taste erneut, um den
Einstellungszustand zu verlassen, und die "LL" Leuchte ist aus. Wenn Sie
eine falsche Eingabe gemacht haben, können Sie die Taste "*" oder "#"
drücken, um ihn erneut einzugeben.
2) Methode 2:
Schließen Sie die normalerweise verwendete Telefonleitung an die "Telefon"-Sockel
des Controllers an und verwenden Sie dann ein anderes Telefon, das angewählt
werden kann, um das an den Controller angeschlossene Telefon anzuwählen.
Drücken Sie beim ersten Freiton die Taste "SET" auf der Anschaltbaugruppe,
der Controller ist mit dem Telefon verbunden, das "LL" Licht leuchtet und
der Controller fordert "DD" auf, was bedeutet, dass der Controller befindet
sich im Einstellzustand. Geben Sie die einzustellenden 17-stelligen Zahlen
ein und drücken Sie die "#"-Taste zur Bestätigung, nachdem Sie
kontinuierlich 17-stellige Zahlen eingegeben haben. Nachdem Sie bestätigt
haben, dass es richtig ist, drücken Sie die "Einstellen"-Taste erneut, um
den Einstellungszustand zu verlassen, und das "LL" Licht ist aus. (Es wird
empfohlen, diese Methode in der Telefonzentrale durchzuführen.)
Controller auf Werkseinstellungen zurücksetzen:
Wenn der Controller anormal gesteuert wird oder die Einstellungen falsch
sind, kann der Controller auf die Werkseinstellungen zurückgesetzt werden.
Betrieb: Schalten Sie zuerst den Controller aus, warten Sie etwa 5 bis 10
Sekunden, nachdem die Anzeigeleuchten am Controller alle aus sind, halten
Sie die Taste "Einstellen" am Controller gedrückt, schalten Sie dann den
Controller ein und lassen Sie die Taste danach los die "LL" Licht leuchtet
und dann die "LL" Licht aus, was anzeigt, dass die Werkseinstellung
wiederhergestellt wurde.
