Hallo, willkommen in unserem Shop. FernKontrolle bietet Ihnen die hochwertigen Fernbedienungsgeräte. Wir empfehlen Ihnen, unsere Fragen und Antworten zu lesen, bevor Sie Ihre Entscheidung treffen. Wenn Sie weitere Fragen haben, nehmen Sie bitte Kontakt mit uns auf. Wir werden Ihnen so bald wie möglich antworten.

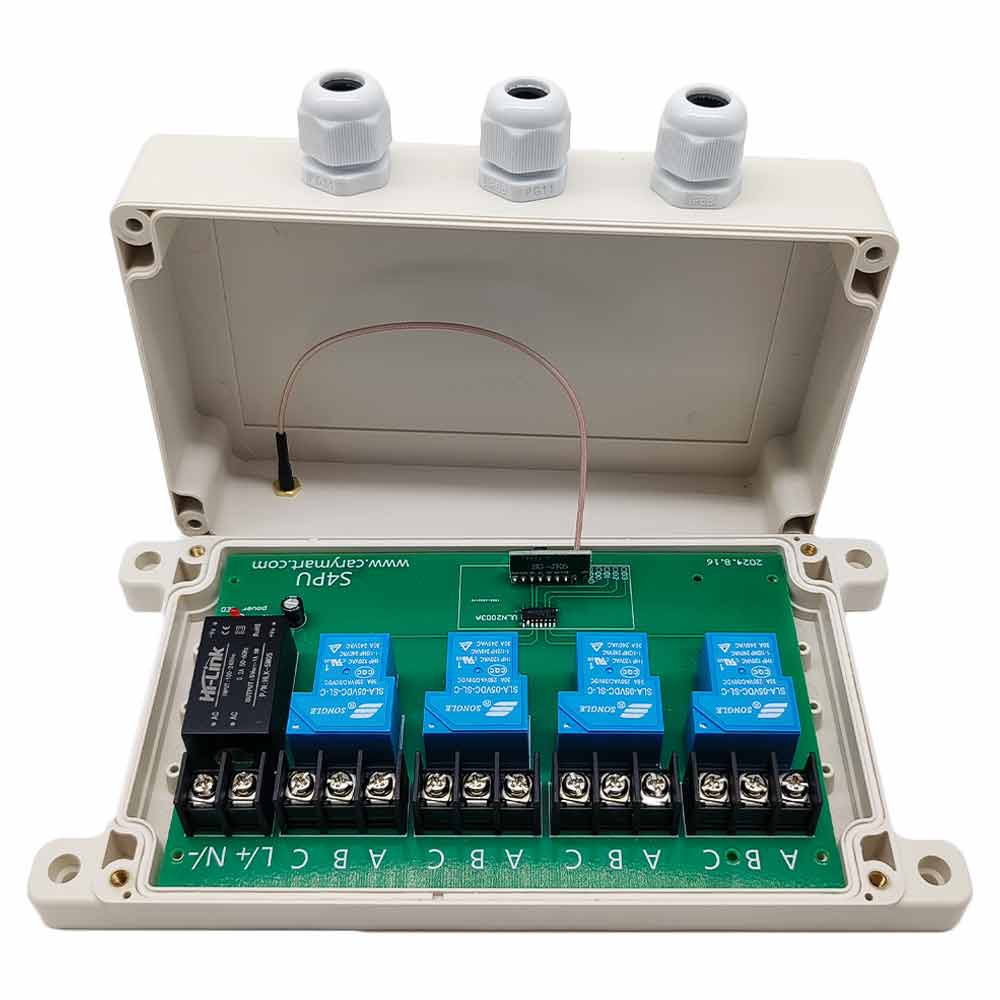

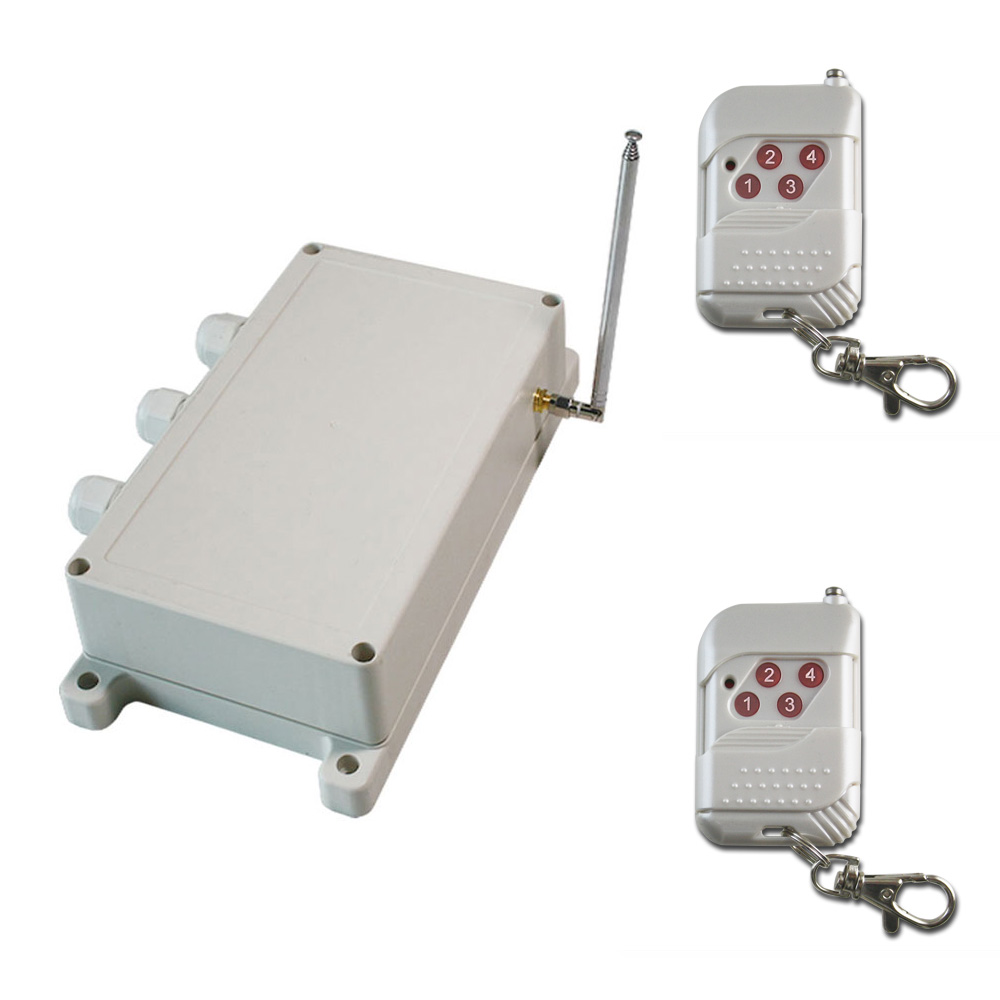

Lieferumfang:
1 x Empfänger: S4PU-AC220-ANT3
2 x Sender: C-4
1 x Bedienungsanleitung
Anwendung:
Es kann in der Industrie-Automatisierung-, Landwirtschaft- und
Heim-Automation, wie Fabrik, haus, bauernhof, weide, Fahrzeugen, Schiffen,
Offshore-Betrieb, Luftfahrzeug, Feld Anruf, usw. Drahtlose Fernbedienung
Produkte auf Land, Wasser und Luft, wie Funklichtschalter, Sirenen,
Schlösser, Motoren, Vertilatoren, Winden, Jalousien, Elektrozylinder, Türen,
Fenster, Elektromagnetventile, Signalisierung, Geschäftsschilder usw.
Merkmal:
Drahtlose Steuerung, einfach zu installieren

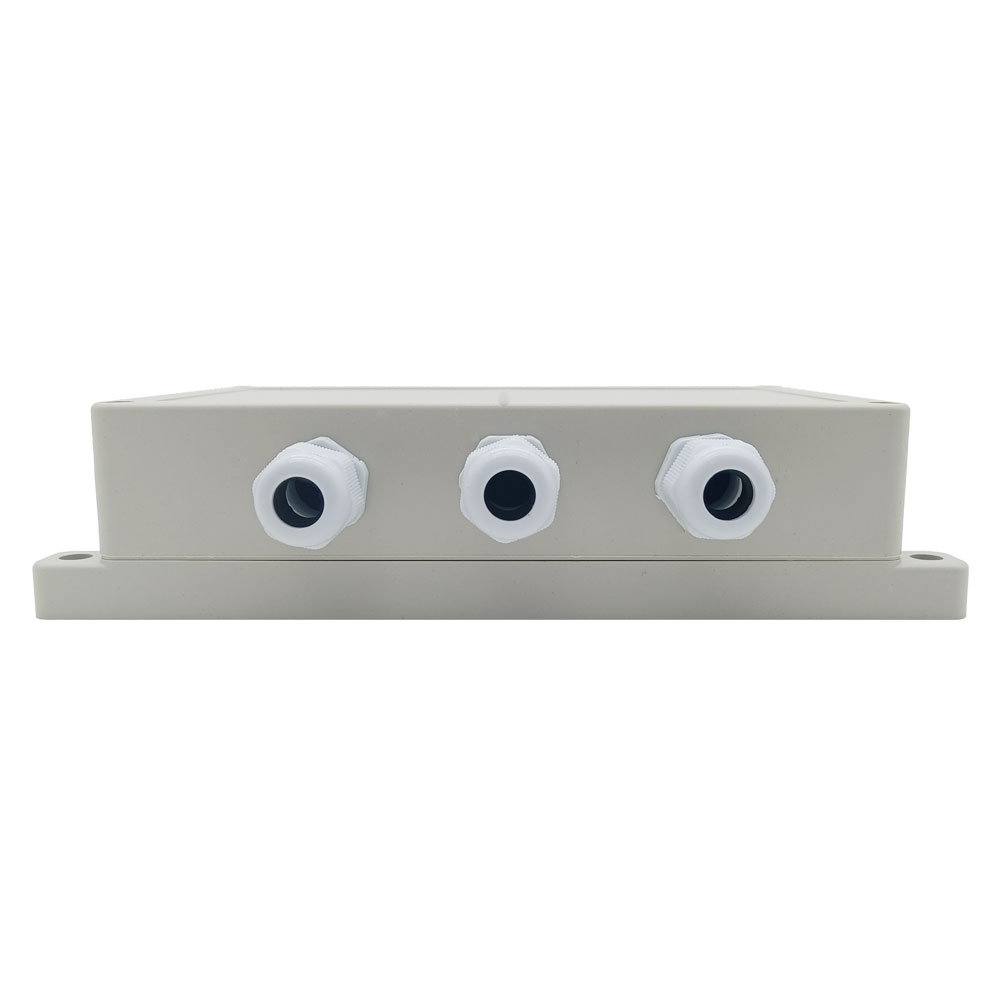

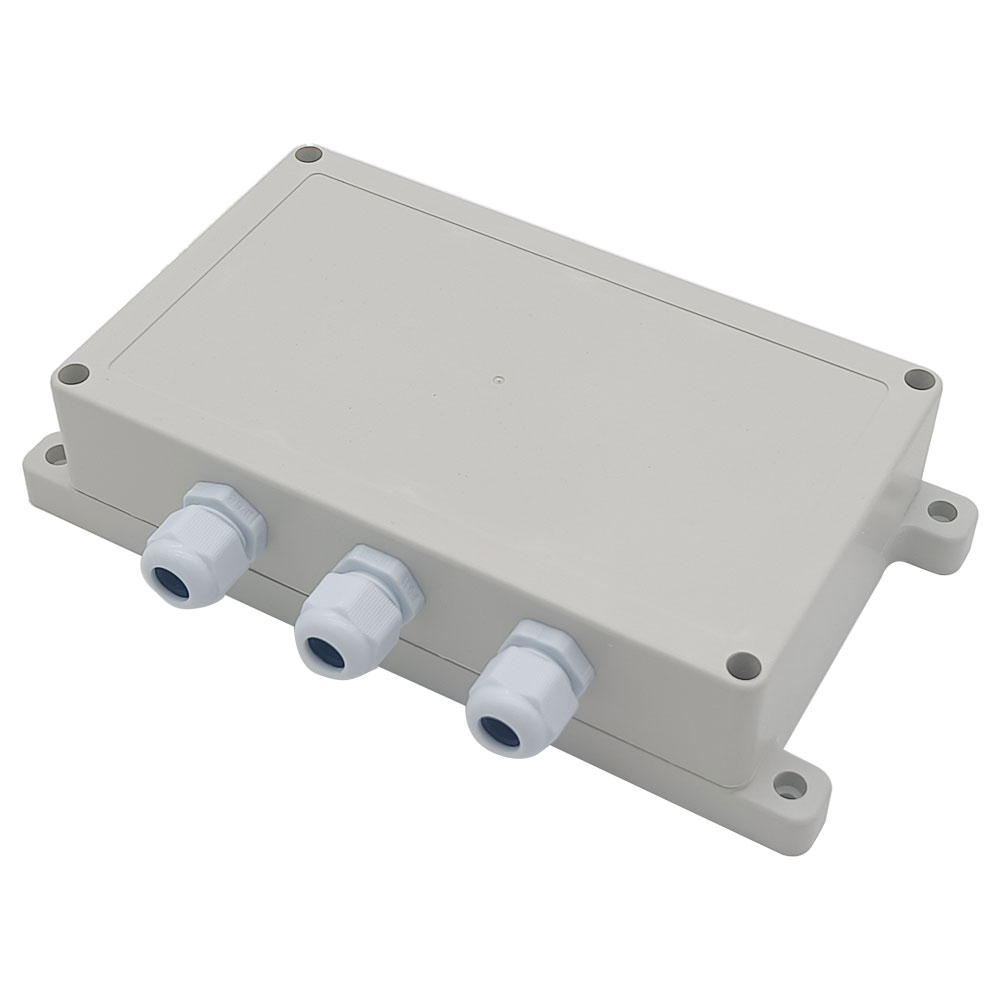

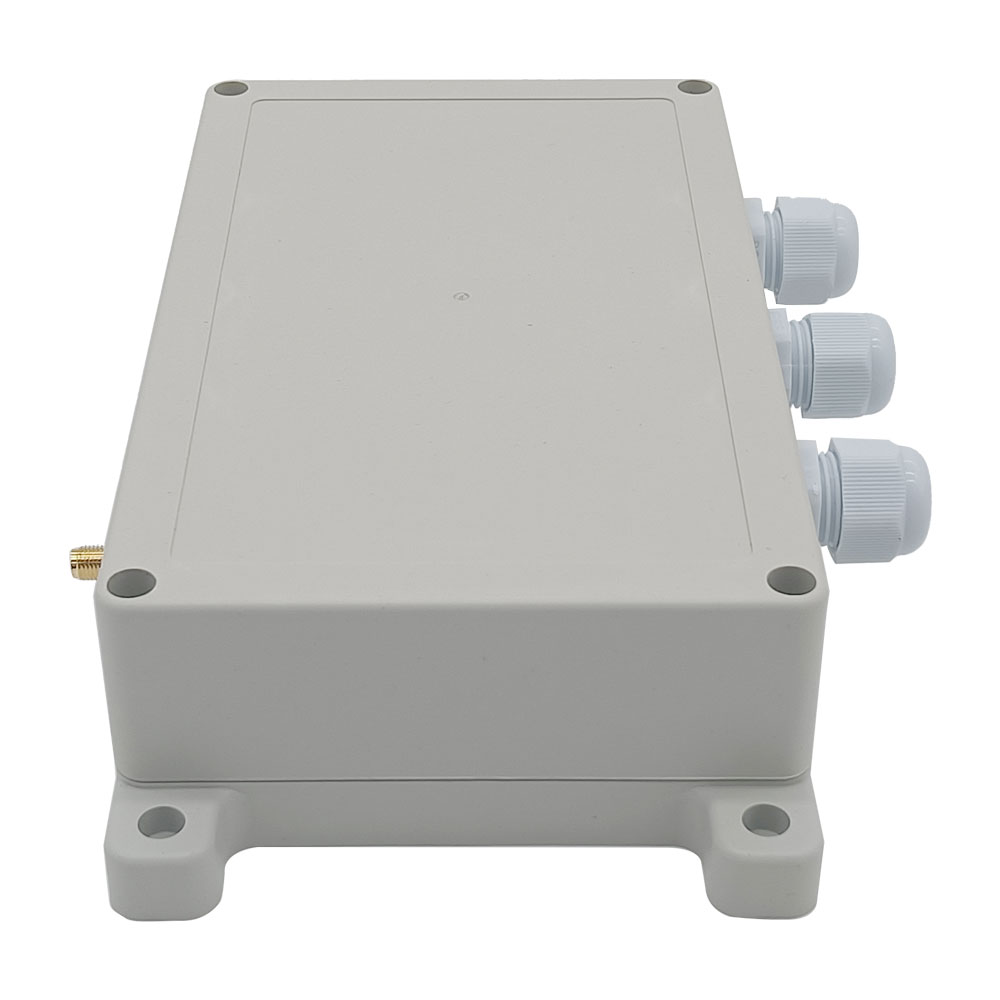

Wasserdichtes Gehäuse und Wasserdichtsteckverbinder. Diese Empfänger kann
draußen installiert werden.
Hohe Leistung, jeder Relaisausgang kann bei Höchststrom 30A betrieben.
Relaisausgang kann zu Hause Automation verwendet werden, wie zum Beispiel
Sicherheitssystem,fernbedienen Licht, Motoren, Türen / Verschlüsse / Fenster/
Jalousien / Autos und verschiedene Geräte.
Der Empfänger hat vier Input Control Klemmen, Sie können externe Geräte,
Sensoren oder Handschalter an diese Klemmen anschließen, um Ausgang des
Empfängers zu steuern.
Es kann auch in der Landwirtschaft und Industrie-Automatisierung verwendet
werden, wie zum Beispiel hohe Reichweite und hohe Leistung zu fernbedienen
Sie könnten den Empfänger mit Sender (Fernbedienung) von jedem Ort innerhalb
einer zuverlässigen Entfernung ein / aus schalten. Die drahtlose Funksignale
können durch Wände, Böden und Türen laufen.
Geschutzt vor Gegenstrom und übermäßigem Strom.
8-Bit MiKroprozessor zu Verwenden werden mit LOW-POWER und
HoherGeschwindigkei CMOS Technologie designt und entwickelt
Zuverlässige Steuerung: Der Sender (Kodierung) und der Empfänger (Decodierung)
verwenden 8-Bit Code.
Ein/mehrere Sender kann ein/mehrere Empfänger gleichzeitig kontrollieren.
Sie könnten zwei oder mehre Anlagen in gleichen Ort benutzen und Sie können
die mit verschiedenen Codes einstellen.
Parameter von Empfänger:
Modell: S4PU-AC220-ANT3
Stromversorgung (Betriebsspannung): AC100~240V (110V/120V/220V/240V)
Output: Relaisausgang (normal geöffnet und normal geschlossen )
Kontrollmodus: Toggle, Momentan, Verklinkte, Momentan + Toggle
Maximale Betriebsstrom: 30A / jeder Kanal
Ruhestrom: ≤6mA
Betriebstemperatur: -20 ° C bis +70 ° C
Drahtbereich für die Terminals: 22-9AWG

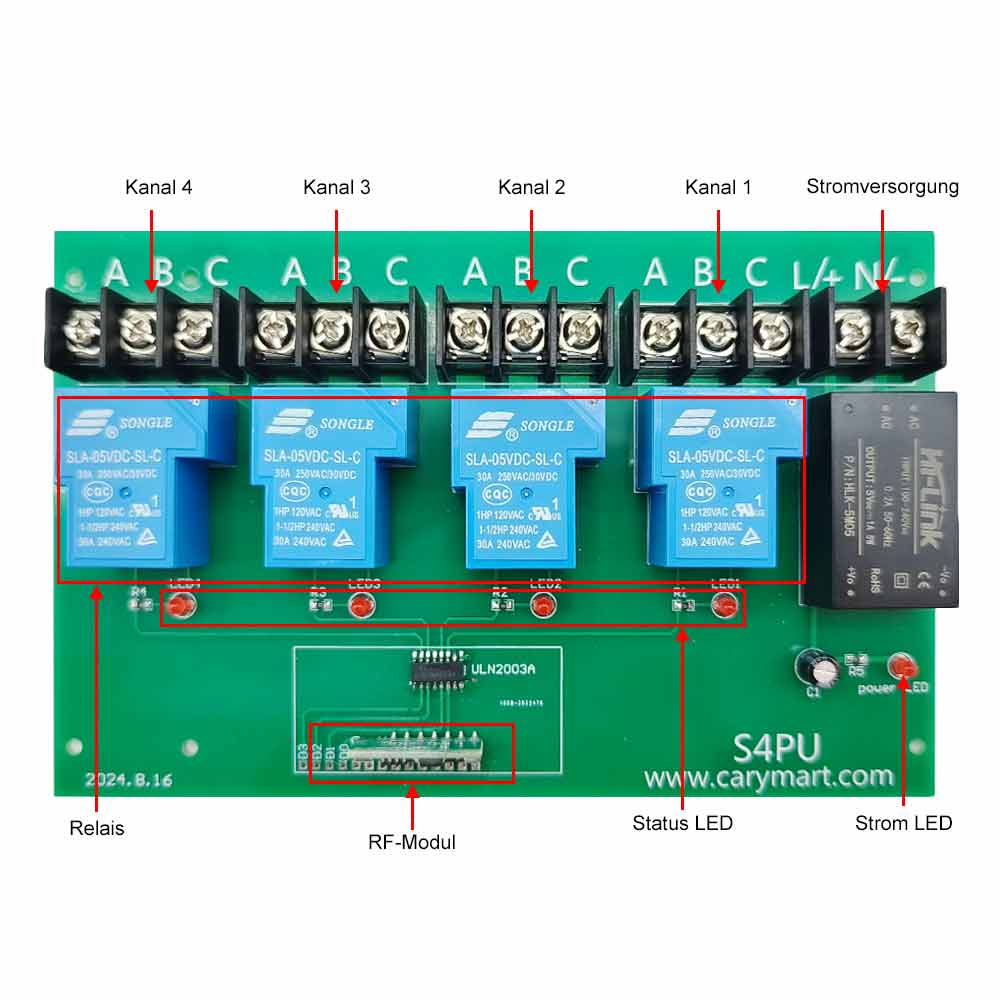

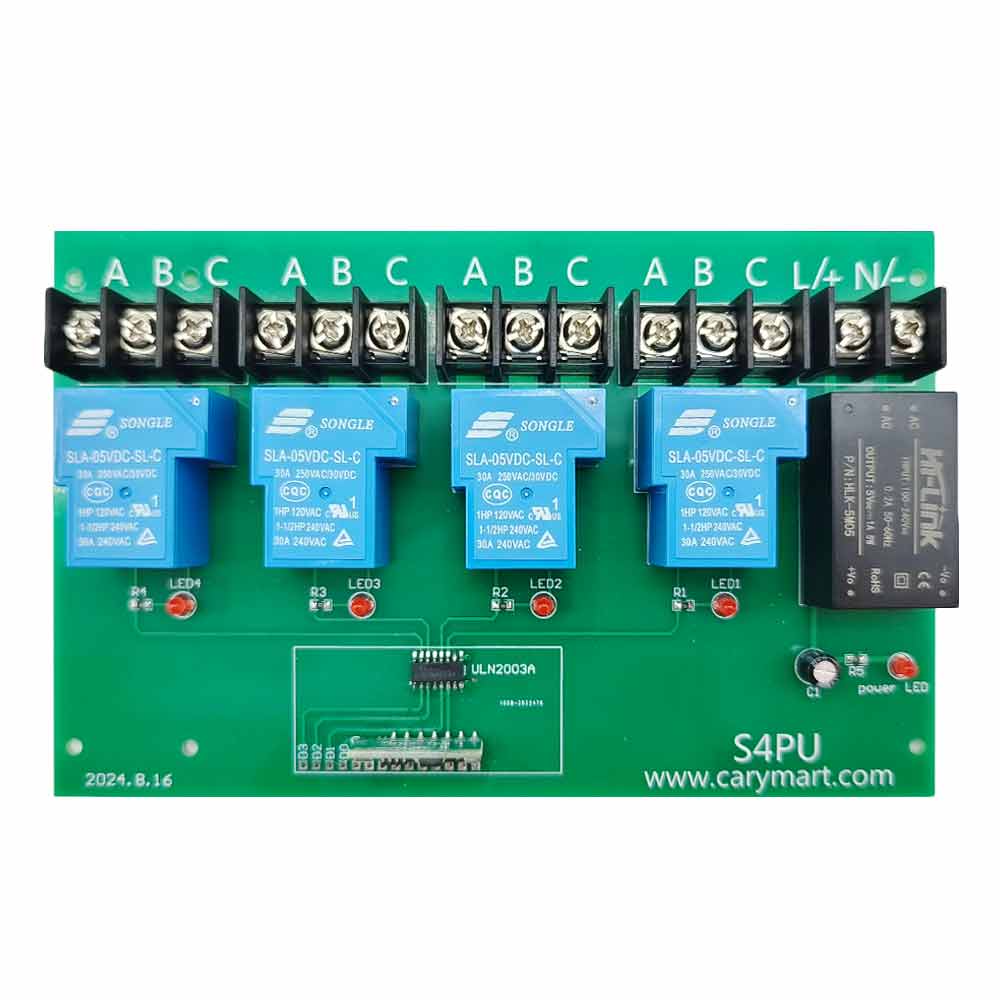

Maße der PCB: 170 x 109 x 18 mm

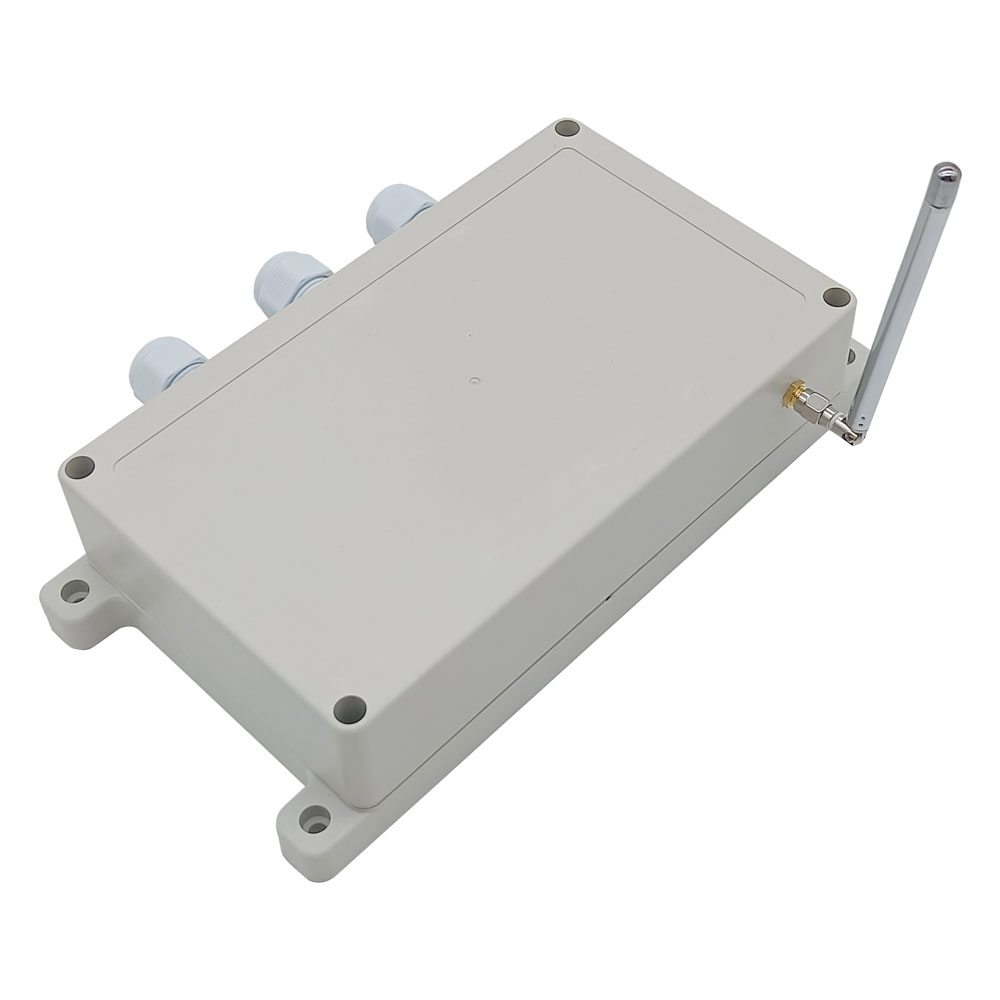

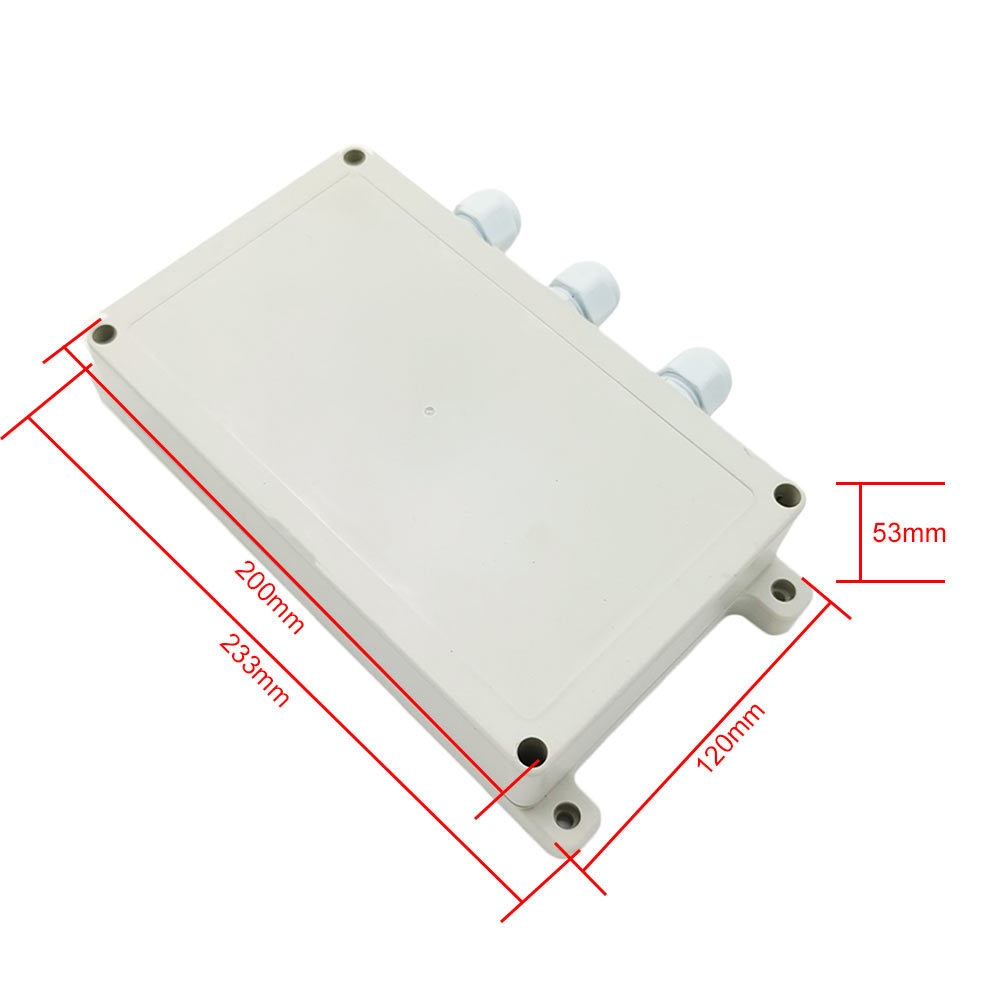

Maße des Gehäuses: 200 x 120 x 53 mm

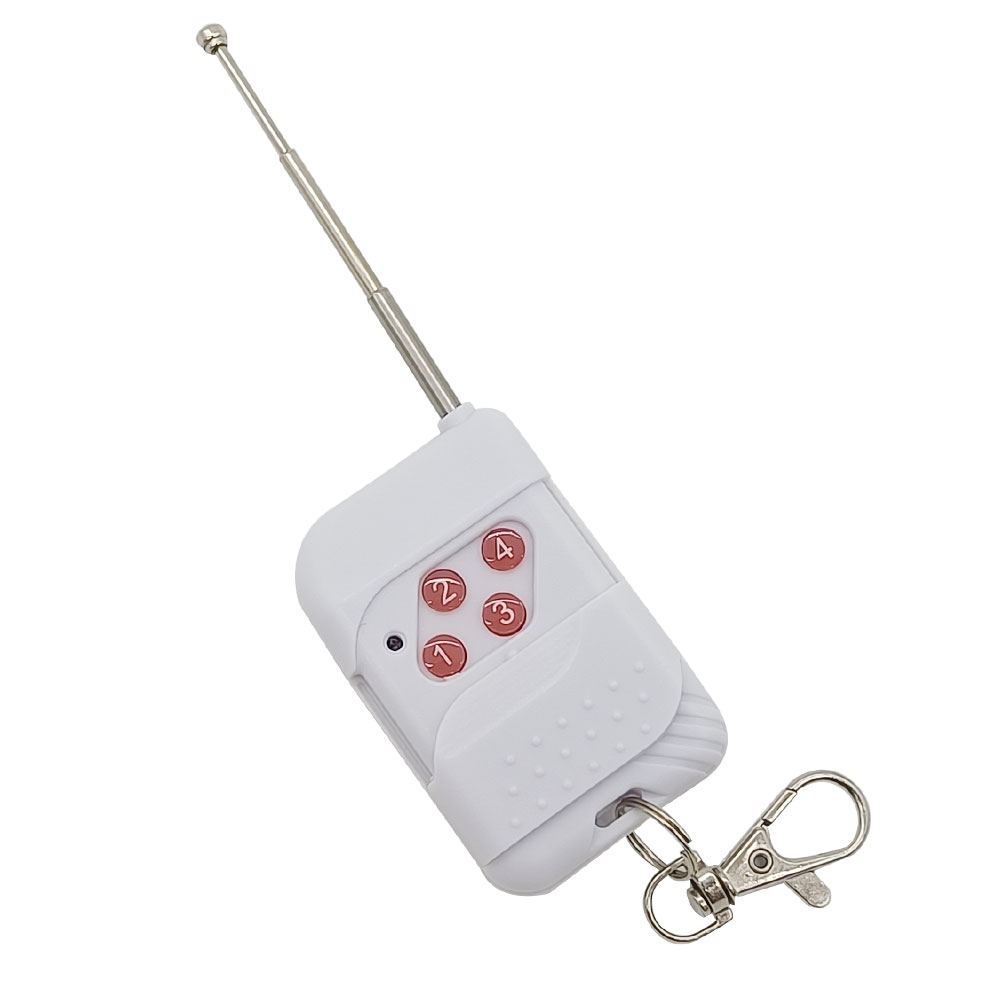

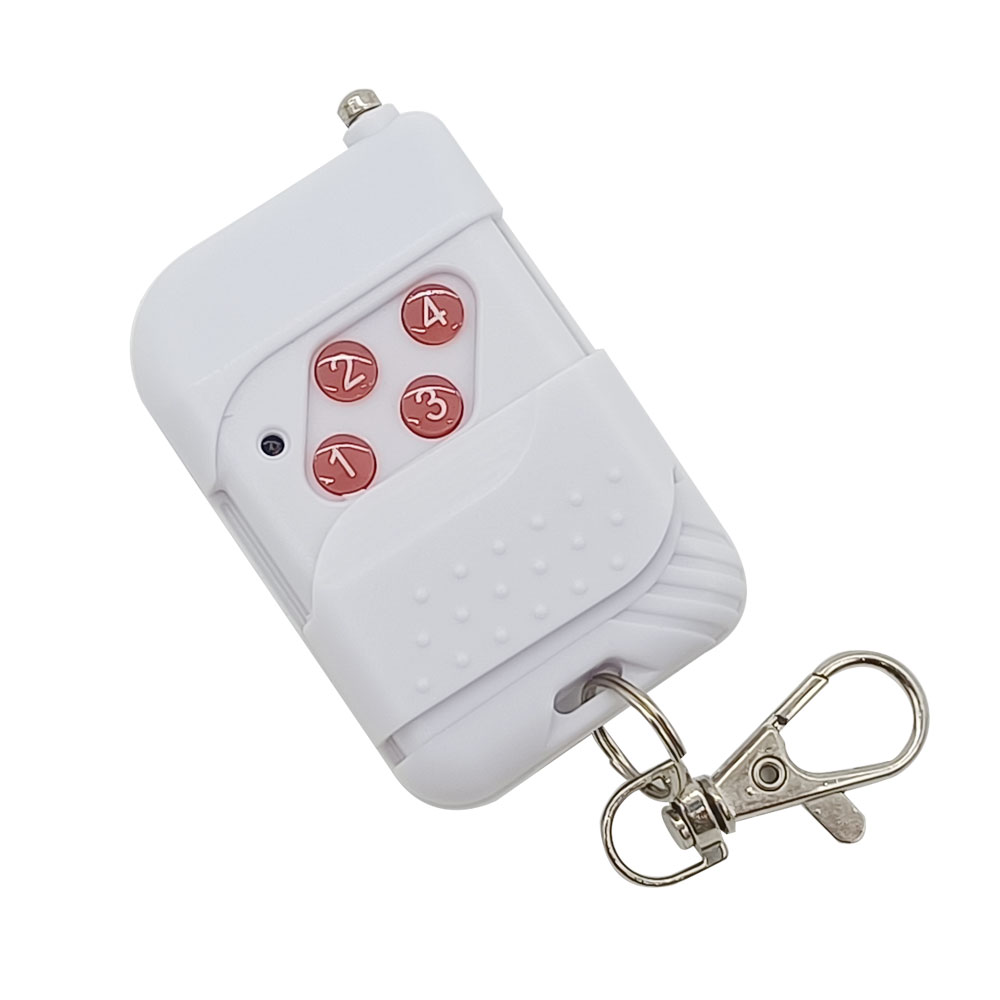

Sender Parameter:
Modell: 0021003 (C-4)
Farbe des Gehäuses: Holzmuster / Weiß
Kanal/Knopf: 4
Symbol des Knopfs: 1, 2, 3, 4
Betriebsspannung: 12V (1 x 23A-12V Batterie, kann 12 Monate benutzt werden)
Betriebsstrom: 6mA
Betriebsfrequenz: 433Mhz
Enkodierung Chip: PT2262/ PT2264 / SC2262
Enkodierung Typ: Festcode durch Löten, bis zu 6561 Kodes
Sendeentfernung: 100m / 300ft (Theoretisch)
Anpassung Modus: ASK
Betriebstemperatur: -20 ° C bis +70 ° C
Einheit Mass: 58 x 39 x 16 mm
Passende Fernbedienungen:
Der Empfänger kann mit verschiedenen Fernbedienung koppeln, wie
CWB-4
(50M, wasserdicht),
C-4
(100M),
CP-4
/
CV-4
(500M) und
CB-4
(1000M) usw..
Arbeitsbereich:
Mit dem Sender (wie C-4) kann die Reichweite ca. 100m erreichen.
Die Reichweite von 50m ist eine theoretische Daten, es soll in Freifeld,
keine Barrieren, keine Interferenz verwendet werden. Aber in der Praxis wird
es durch Bäume, Mauern oder anderen Konstruktionen behindert und wird
weniger Interferenz durch andere Signals exponiert. Deshalb kann praktische
Entfernung vielleicht weniger als 50 oder ungefähr 50M.

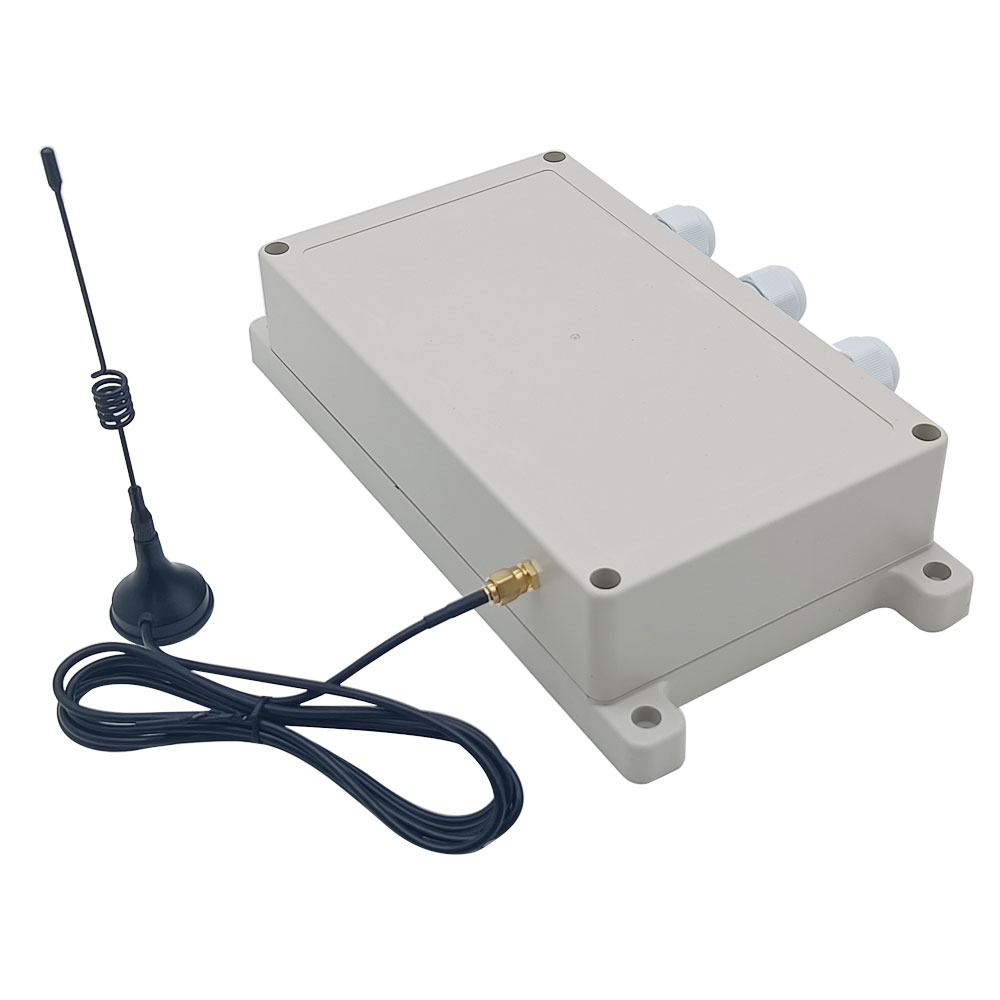

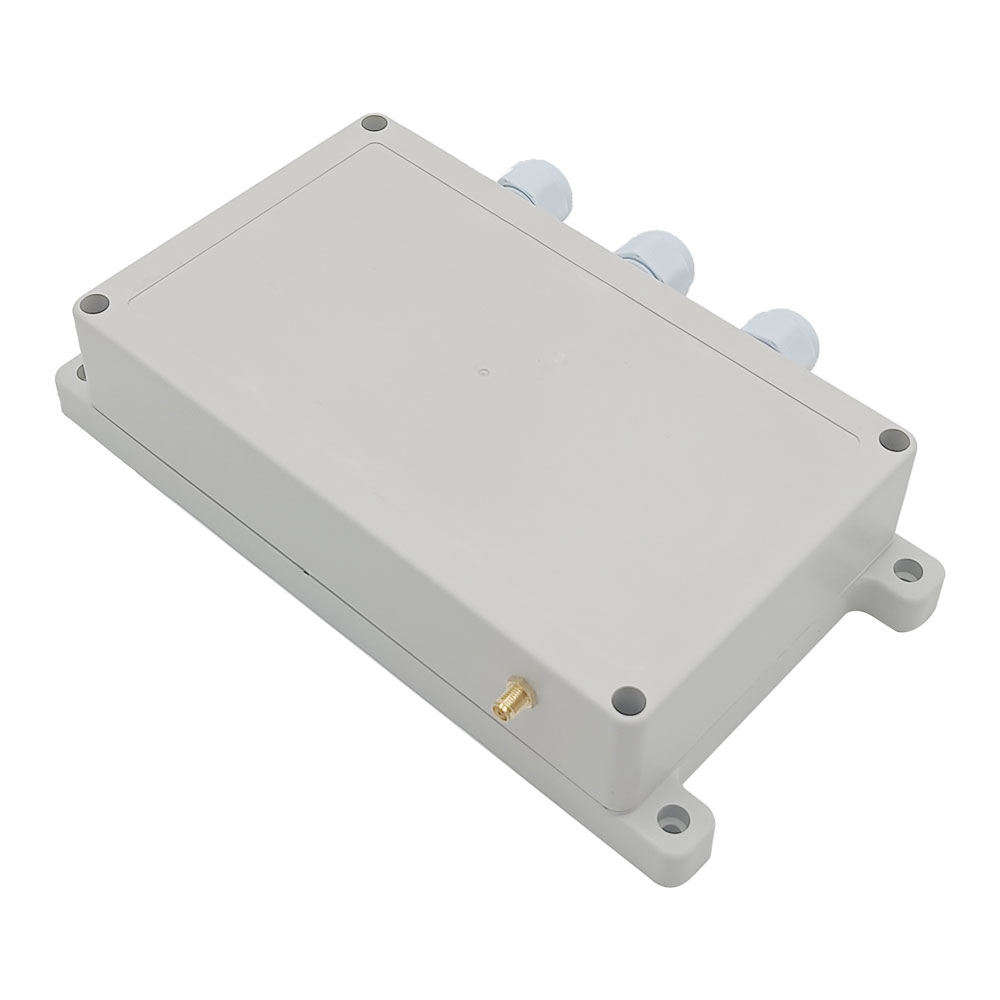

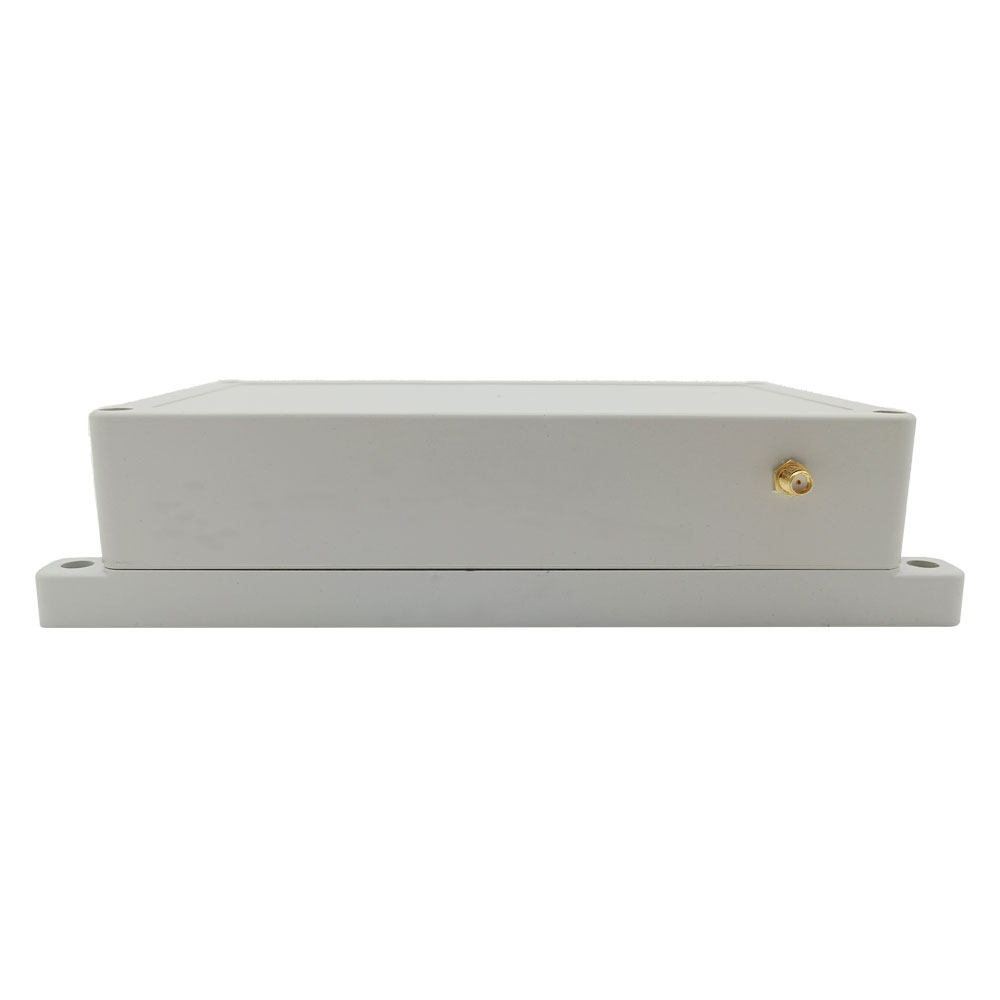

Wenn Sie einen weiteren Arbeitsbereich wünschen, können Sie eine externe
Antenne am Empfänger installieren und einen leistungsfähigen Sender, wie z.B.
Sender der CB-Serie, verwenden.
Benutzung (mit Sender C-4):
Der Empfänger kann DC 0~28V und AC 110~240V Geräte steuern.
Achtung: Diese Empfänger ist Relaisausgang Typ, keinen DC/AC
Spannungsausgang. Ausgangszustand von Relaisausgangsklemmen: Die Terminals B
und C sind normalerweise geöffnet; Die Terminals A und B sind normalerweise
geschloßen.
Verdrahtung:

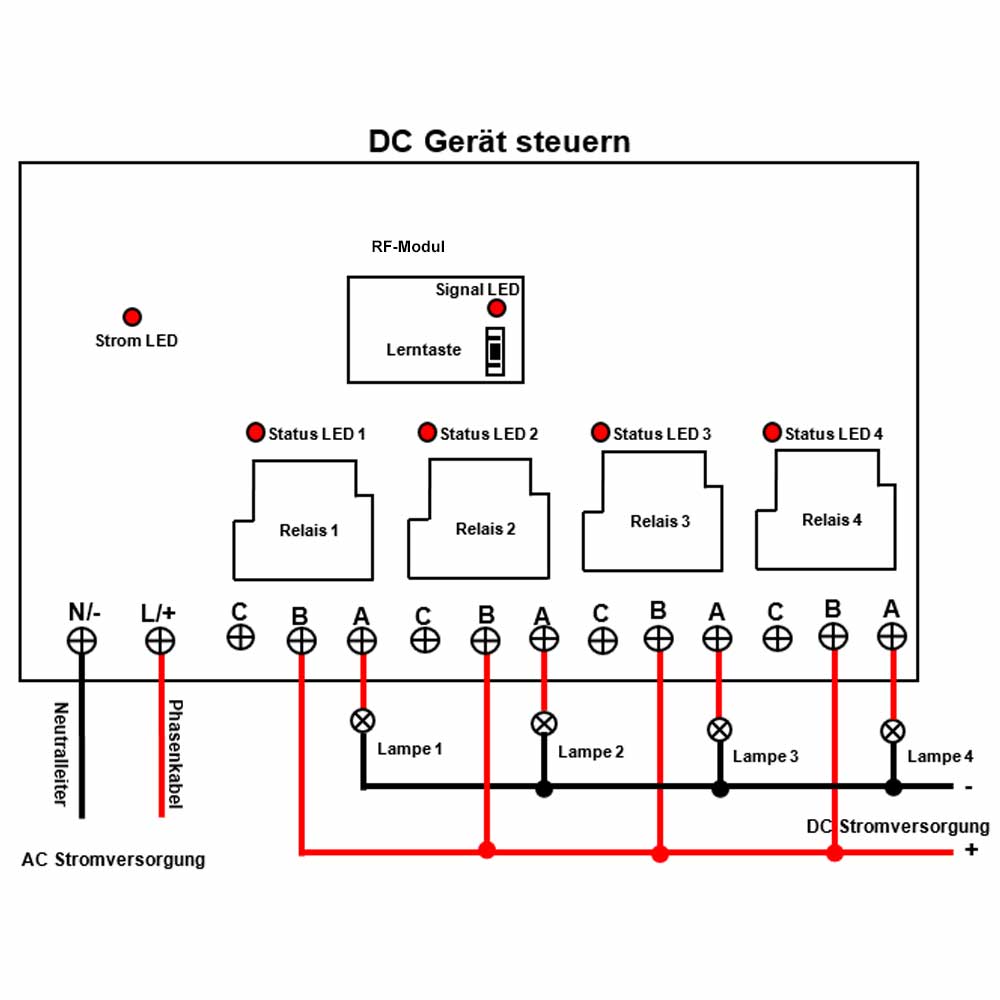

1) Wenn Sie eine DC 12V Lampe kontrollieren wollen, gehen Sie wie folgt vor:
1.1 Schließen die stromführende Leitung der AC-Stromversorgung an die
Terminal <L/+> an, und verbinden den Neutralleiter der AC-Stromversorgung
mit der Terminal <N/->.
1.2 Verbinden Terminal B mit dem Positiv-Pol der DC-Stromversorgung,
verbinden Terminal A mit dem Positiv-Pol der DC-Lampe, und verbinden den
Negativ-Pol der DC-Lampe mit dem Negativ-Pol der DC-Stromversorgung.

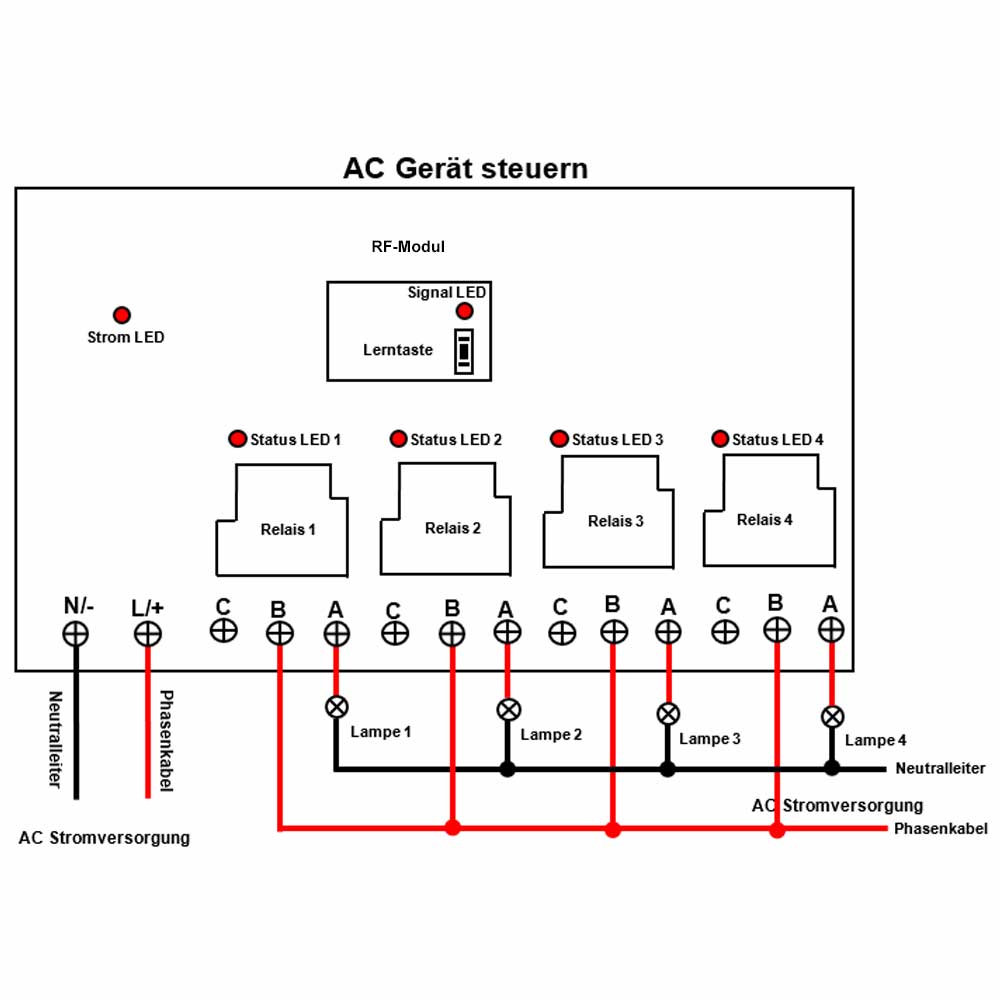

2) Wenn Sie eine AC 220V Lampe kontrollieren wollen, gehen Sie wie folgt vor:
2.1 Schließen die stromführende Leitung der AC-Stromversorgung an die
Terminal <L/+> an, und verbinden Sie den Neutralleiter der AC-Stromversorgung
mit der Terminal <N/->.
2.2 Verbinden Terminal B an der stromführenden Leitung der AC-Stromversorgung,
Verbinden Terminal A an einer Seite der AC-Lampe, und schließen eine andere
Seite der AC-Lampe an den Neutralleiter der AC-Stromversorgung an.
Einstellen verschiedene Kontrolle Modus:
Wir haben den Empfänger als Toggle-Steuermodus vor der Lieferung eingestellt,
Wenn Sie andere Kontrollemodus verwenden, machen Sie folgende Operation.
Einstellung Kontroll Modus Verklinkte: Trennen Streckbrück-1 und
Streckbrück-2.
Kontroll Modus Verklinkte (Kanal 1, 2, 3, 4): Drücken ->an ,andere Relais
sind aus. Drücken andere Knöpfe -> aus.
Drücken Knopf 1: Das Relais 1 ist aktiviert (verbinden A und B, trennen A
und C) , und die Lampe 1 ist angeschaltet.
Die andere Relais sind deaktiviert (trennen A und B, verbinden A and C), und
andere Lampen sind ausgeschaltet.
Drücken Knopf 2: Das Relais 2 ist aktiviert (verbinden A und B, trennen A
und C) , und die Lampe 2 ist angeschaltet.
Die andere Relais sind deaktiviert (trennen A und B, verbinden A and C), und
andere Lampen sind ausgeschaltet.
Drücken Knopf 3: Das Relais 3 ist aktiviert (verbinden A und B, trennen A
und C) , und die Lampe 3 ist angeschaltet.
Die andere Relais sind deaktiviert (trennen A und B, verbinden A and C), und
andere Lampen sind ausgeschaltet.
Drücken Knopf 4: Das Relais 4 ist aktiviert (verbinden A und B, trennen A
und C) , und die Lampe 4 ist angeschaltet.
Die andere Relais sind deaktiviert (trennen A und B, verbinden A and C), und
andere Lampen sind ausgeschaltet.
Einstellung Kontroll Modus Momentan: nur verbinden Streckbrück-1.
Kontroll Modus Momentan (Kanal A, B, C, D): Drücken und halten -> an; Los/Freigeben
-> Aus.
Drücken und halten 1: Das Relais 1 ist aktiviert (verbinden A und B, trennen
A und C), und die Lampe 1 ist angeschaltet.
Geben den den Knopf 1 frei: Das Relais 1 ist deaktiviert (trennen A and B,
verbinden A and C), und die Lampe 1 ist ausgeschaltet.
Drücken und halten 2: Das Relais 2 ist aktiviert (verbinden A und B, trennen
A und C), und die Lampe 2 ist angeschaltet.
Geben den den Knopf 2 frei: Das Relais 2 ist deaktiviert (trennen A and B,
verbinden A and C), und die Lampe 2 ist ausgeschaltet.
Drücken und halten 3: Das Relais 3 ist aktiviert (verbinden A und B, trennen
A und C), und die Lampe 3 ist angeschaltet.
Geben den den Knopf 3 frei: Das Relais 3 ist deaktiviert (trennen A and B,
verbinden A and C), und die Lampe 3 ist ausgeschaltet.
Drücken und halten 4: Das Relais 4 ist aktiviert (verbinden A und B, trennen
A und C), und die Lampe 4 ist angeschaltet.
Geben den den Knopf 4 frei: Das Relais 4 ist deaktiviert (trennen A and B,
verbinden A and C), und die Lampe 4 ist ausgeschaltet.
Einstellung Kontrolle Modus Toggle: nur verbinden Streckbrück-2
Kontrolle Modus Toggle (Kanal A,B,C,D): Drücken -> an; Drücken Sie Nochmal
-> Aus.
Drücken Sie Knopf 1: Das Relais 1 ist aktiviert (verbinden A und B, trennen
A und C), und die Lampe 1 ist angeschaltet.
Drücken Sie Knopf 1 noch einmal: Das Relais 1 ist deaktiviert (trennen A and
B, verbinden A and C)
Drücken Sie Knopf 2: Das Relais 2 ist aktiviert (verbinden A und B, trennen
A und C), und die Lampe 2 ist angeschaltet.
Drücken Sie Knopf 2 noch einmal: Das Relais 2 ist deaktiviert (trennen A and
B, verbinden A and C), und die Lampe 2 ist ausgeschaltet.
Drücken Sie Knopf 3: Das Relais 3 ist aktiviert (verbinden A und B, trennen
A und C), und die Lampe 3 ist angeschaltet.
Drücken Sie Knopf 3 noch einmal: Das Relais 3 ist deaktiviert (trennen A and
B, verbinden A and C), und die Lampe 3 ist ausgeschaltet.
Drücken Sie Knopf 4: Das Relais 4 ist aktiviert (verbinden A und B, trennen
A und C), und die Lampe 4 ist angeschaltet.
Drücken Sie Knopf 4 noch einmal: Das Relais 4 ist deaktiviert (trennen A and
B, verbinden A and C), und die Lampe 4 ist ausgeschaltet.
Einstellung Kontroll Modus + Toggle, Verbinden Streckbrück-1 und
Streckbrück-2:
Kontroll Modus Momentan (Kanal 1, 2): Drücken und halten -> an; Los/Freigeben
-> Aus.
Drücken und halten Sie den Knopf 1: Das Relais 1 ist aktiviert (verbinden A
und B, trennen A und C), und die Lampe 1 ist angeschaltet.
Geben Knopf 1 frei: Das Relais 1 ist deaktiviert (trennen A and B, verbinden
A and C), und die Lampe 1 ist ausgeschaltet.
Drücken und halten Sie den Knopf B: Das Relais 2 ist aktiviert (verbinden A
und 2, trennen A und C), und die Lampe 2 ist angeschaltet.
Geben Knopf 2 frei: Das Relais 2 ist deaktiviert (trennen A and B, verbinden
A and C), und die Lampe 2 ist ausgeschaltet.
Kontroll Modus Toggle (Kanal 3, 4): Drücken -> an; Drücken Sie Nochmal ->
Aus.
Drücken den Knopf 3: Das Relais 3 ist aktiviert (verbinden A und B, trennen
A und C), und die Lampe 3 ist angeschaltet.
Drücken den Knopf 3 wieder: Das Relais 3 ist deaktiviert (trennen A and B,
verbinden A and C) , und die Lampe 3 ist ausgeschaltet.
Drücken den Knopf 4: Das Relais 4 ist aktiviert (verbinden A und B, trennen
A und C), und die Lampe 4 ist angeschaltet.
Drücken den Knopf 4 wieder: Das Relais 4 ist deaktiviert (trennen A and B,
verbinden A and C) , und die Lampe 4 ist ausgeschaltet.
Verdrahtete Steuerterminals:
Der Empfänger hat verdrahtete Steuerterminals, und Sie können externe Geräte,
Sensoren oder manuelle Schalter an die manuellen Terminals des Empfängers
anschließen und damit den Empfänger auszulösen.
1) Durch Niedrigpegelsignal:
Sie können externe Geräte (mit niedrigem Ausgangssignal) anschließen, um den
Empfänger auszulösen.
Wenn das externe Gerät an den Klemmen "COM" und "Signal 1" ein
Niedrigpegelsignal ausgibt, wird Relais1 aktiviert.
Wenn das externe Gerät an den Klemmen "COM" und "Signal 2" ein
Niedrigpegelsignal ausgibt, wird Relais2 aktiviert.
Wenn das externe Gerät an den Klemmen "COM" und "Signal 3" ein
Niedrigpegelsignal ausgibt, wird Relais3 aktiviert.
Wenn das externe Gerät an den Klemmen "COM" und "Signal 4" ein
Niedrigpegelsignal ausgibt, wird Relais4 aktiviert.
2) Durch normalerweise geöffnet/normalerweise geschlossen Kontakt:
Sie können Handschalter (normalerweise geöffnet/normalerweise geschlossen
Kontakt) anschließen, um den Empfänger auszulösen.
Wenn die Terminals "Signal 1" und "Com" angeschlossen werden, wird Relais1
aktiviert. Und beim Trennen von "Signal 1" und "Com" wird Relais 1
deaktiviert.
Wenn die Klemmen "Signal 2" und "Com" angeschlossen werden, wird Relais2
aktiviert. Und beim Trennen von "Signal 2" und "Com" wird Realy2 deaktiviert.
Wenn die Terminals "Signal 3" und "Com" angeschlossen werden, wird Realy3
aktiviert. Und beim Trennen von "Signal 3" und "Com" wird Realy3 deaktiviert.
Wenn die Terminals "Signal 4" und "Com" angeschlossen werden, wird Realy4
aktiviert. Und beim Trennen von "Signal 4" und "Com" wird Realy4 deaktiviert.
