Hallo, willkommen in unserem Shop. FernKontrolle bietet Ihnen die hochwertigen Fernbedienungsgeräte. Wir empfehlen Ihnen, unsere Fragen und Antworten zu lesen, bevor Sie Ihre Entscheidung treffen. Wenn Sie weitere Fragen haben, nehmen Sie bitte Kontakt mit uns auf. Wir werden Ihnen so bald wie möglich antworten.

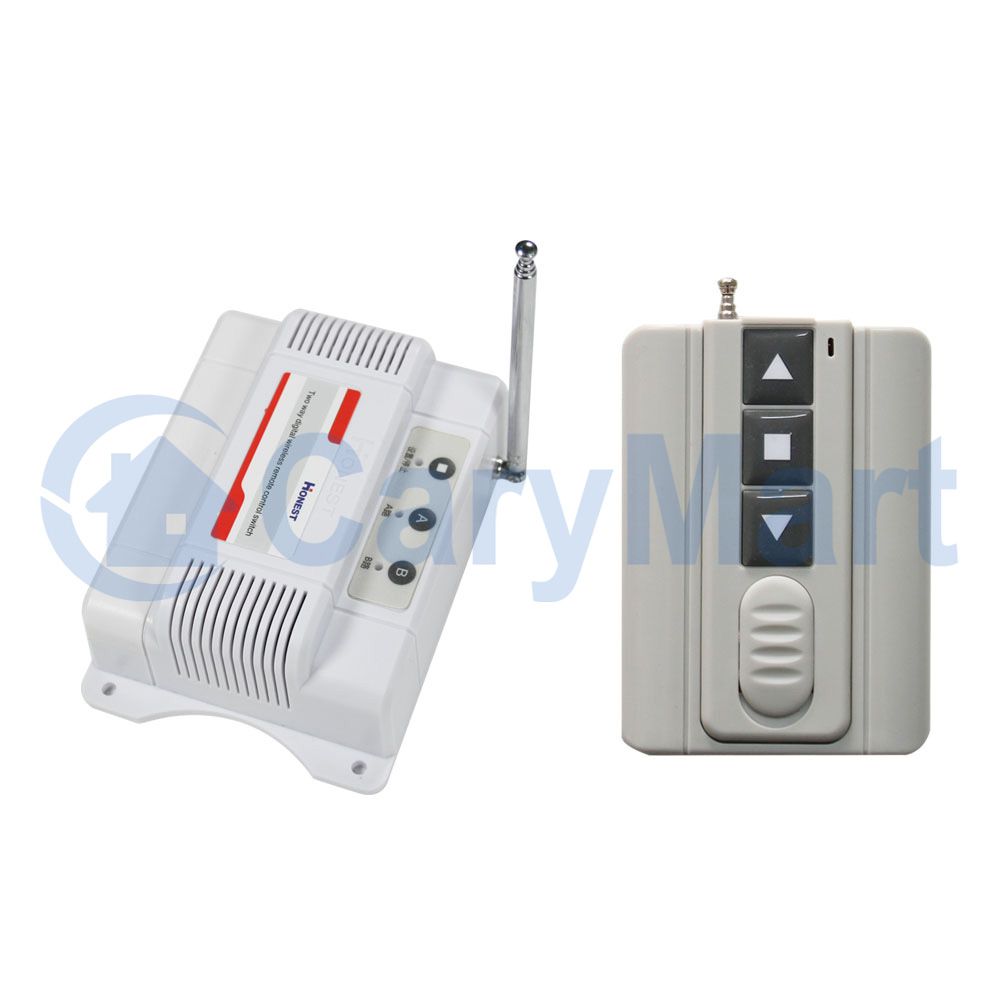

Lieferung:
1 x Empfänger: S2U-AC380
1 x Sender: CG-3
1 x Bedienungsanleitung
Merkmal:
Anwendung: Es kann in Rollläden, Rolltore, Projektionsschirme, Markisen, Pumpen,
Winden, Förderern oder andere Ausrüstungen mit AC Motoren verwendet werden. Es
können AC Motor fernbedienen, um es in positive oder umgekehrte Richtung zu
rotieren.
Drahtlose Steuerung, einfach zu installieren.
Universalnetzteil: AC 75~400V, unterstützung AC 110V, AC 120V, AC 220V, AC 240V,
AC 380V.
Mit 3 manuellen Tasten: Sie können die manuellen Tasten drücken, um die Geräte
zu steuern.
Mit externer Teleskopantenne, der Empfänger hat einen größeren Arbeitsbereich.
Sie können den Motor in die positive oder umgekehrte Richtung drehen mit dem
Sender (Fernbedienung) von jedem Ort innerhalb einer zuverlässigen Entfernung.
Die drahtlose Funksignale können durch Wände, Böden und Türen laufen.
Geschutzt vor Gegenstrom und übermäßigem Strom.
Zuverlässige Kontrolle: Der Code besteht aus Tausenden verschiedener
Kombinationen, und der Empfänger arbeitet nur mit dem Sender, der den gleichen
Code verwendet.
Ein oder einige Sender können einen oder einige Empfänger gleichzeitig
kontrollieren.
Sie können zwei oder mehrere Geräte am selben Ort verwenden.

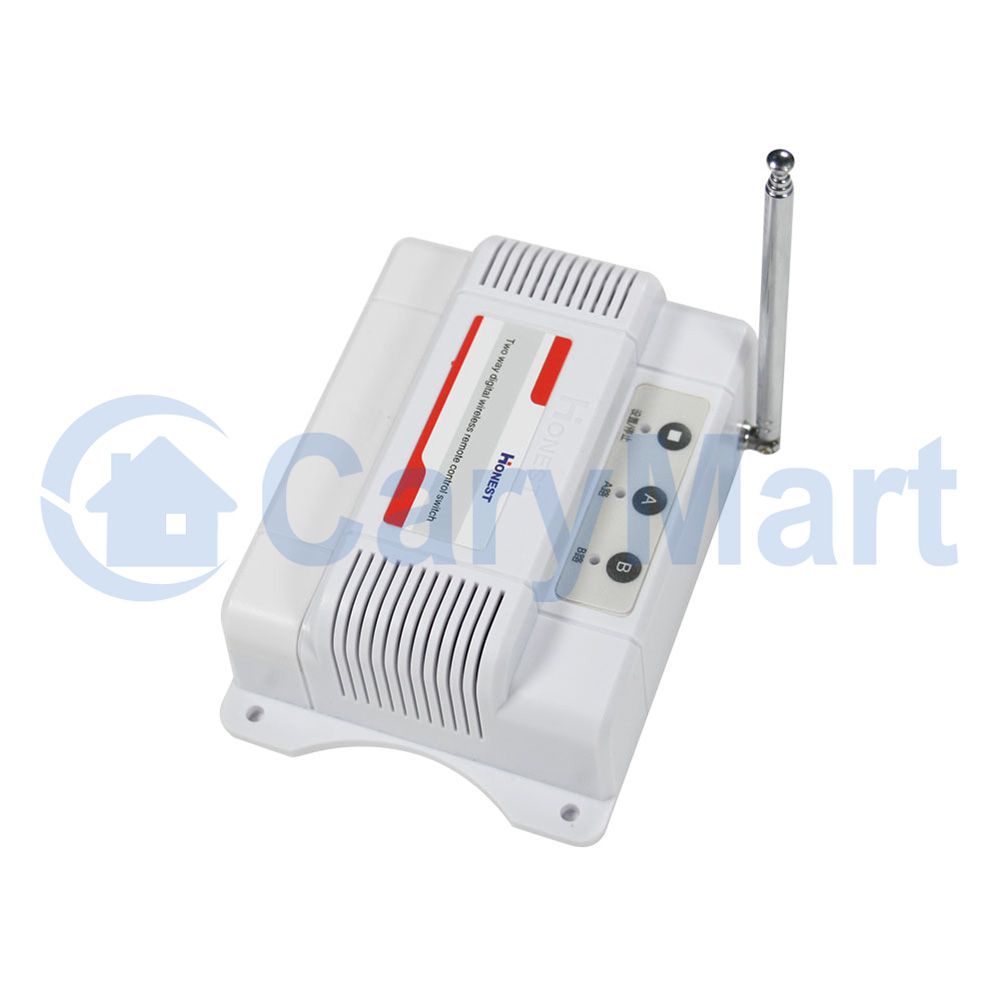

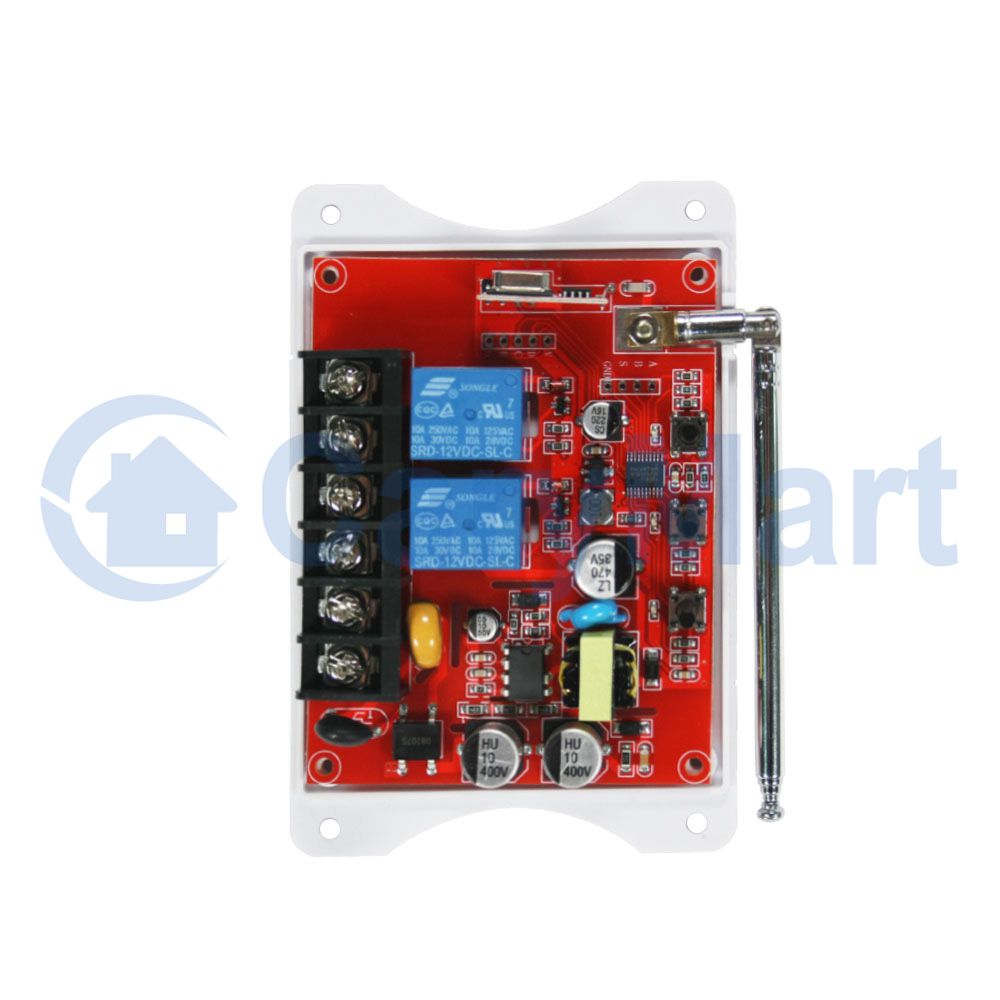

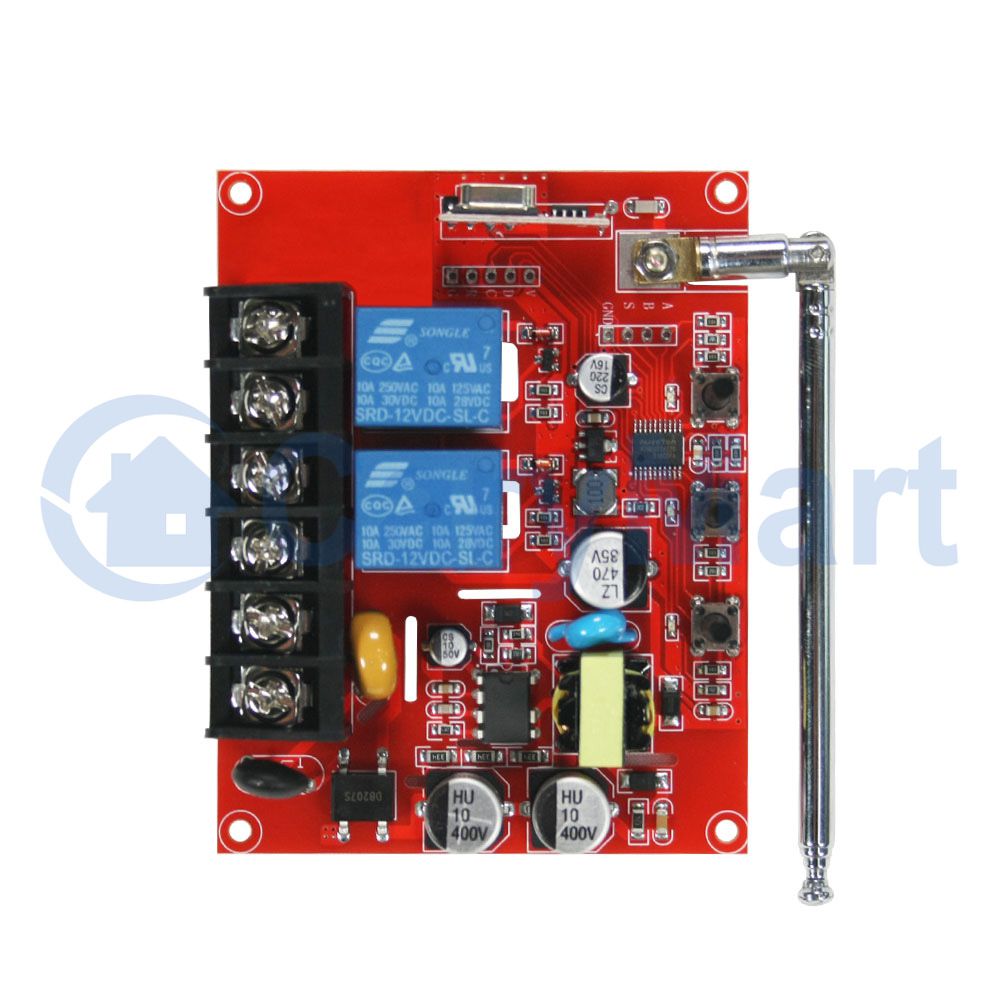

Empfänger Parameter:

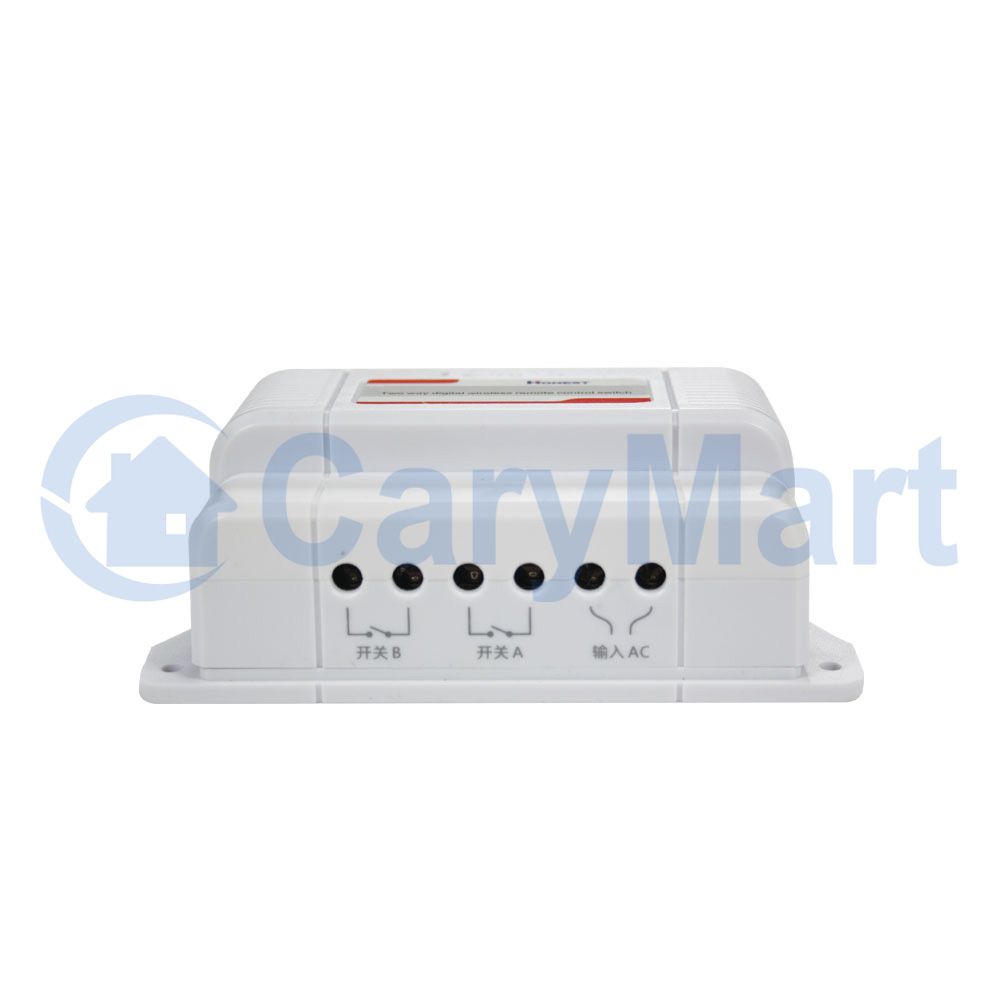

Modell Nr.: S2U-AC380
Stromversorgung (Betriebsspannung): AC 75~400V (110V/120V/220V/240V/380V)
Ausgang: Relaisausgang (normal geöffnet)
Drahtbereich für die Terminals: 22-12 AWG
Betriebsfrequenz: 433.92MHz
Kanal: 2 CH
Kontrolle Modi: Selbstsichernd, Momentan, Verriegelung
Statische Strom: ≤6mA
Maximaler Laststrom: 10A / jeder Kanal
Betriebstemperatur: -20 ° C bis +70 ° C
Maße des Gehäuse: 115mm x 78mm x 40mm

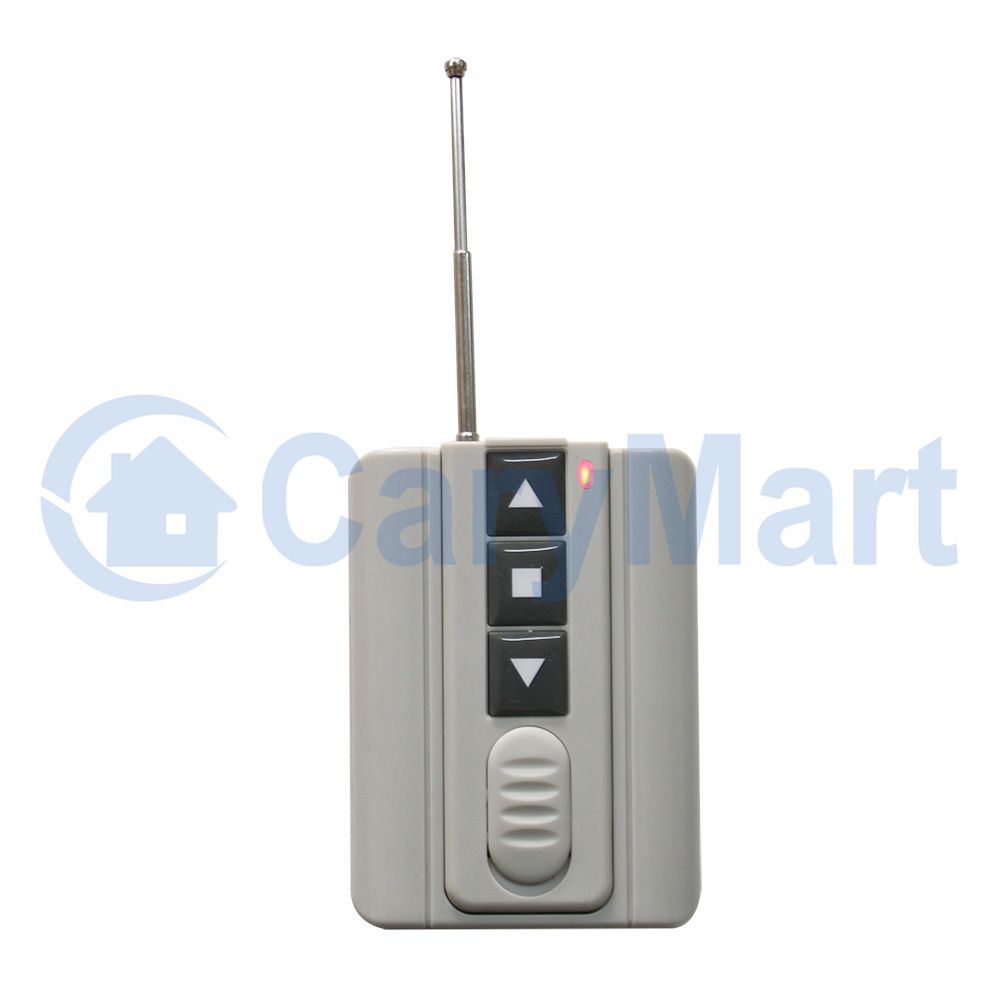

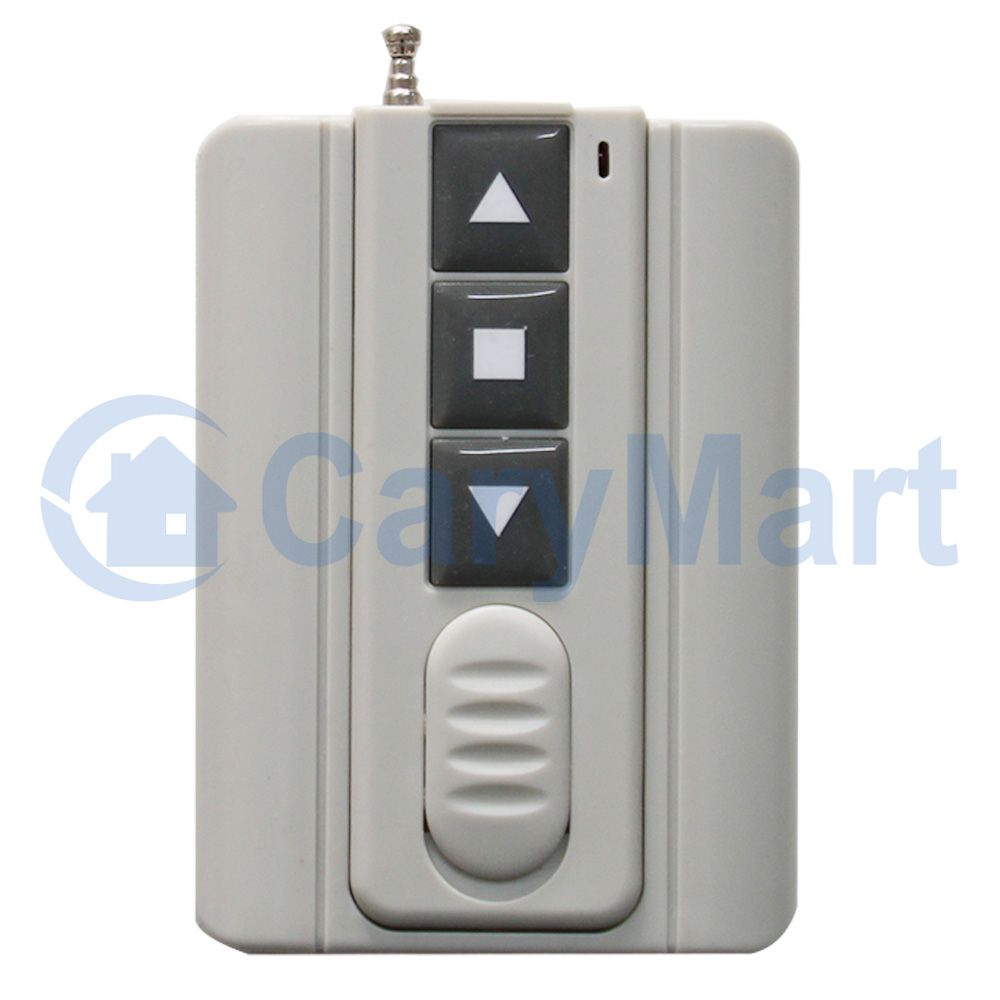

Sender Parameter:
Modell Nr.: 0021057 (CG-3)

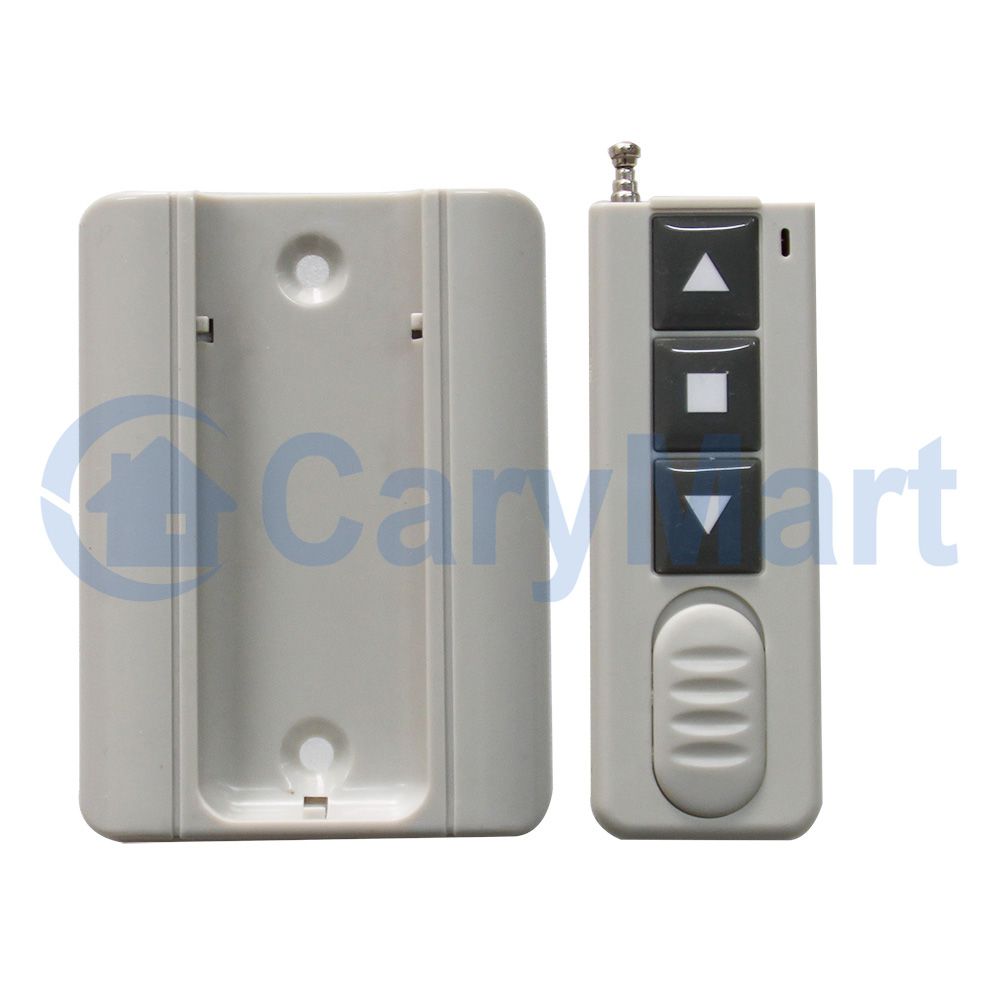

Mit Wandklebrige Stütze
Kanal/Knopf: 3
Symbol des Knopfs:▲, ■, ▼

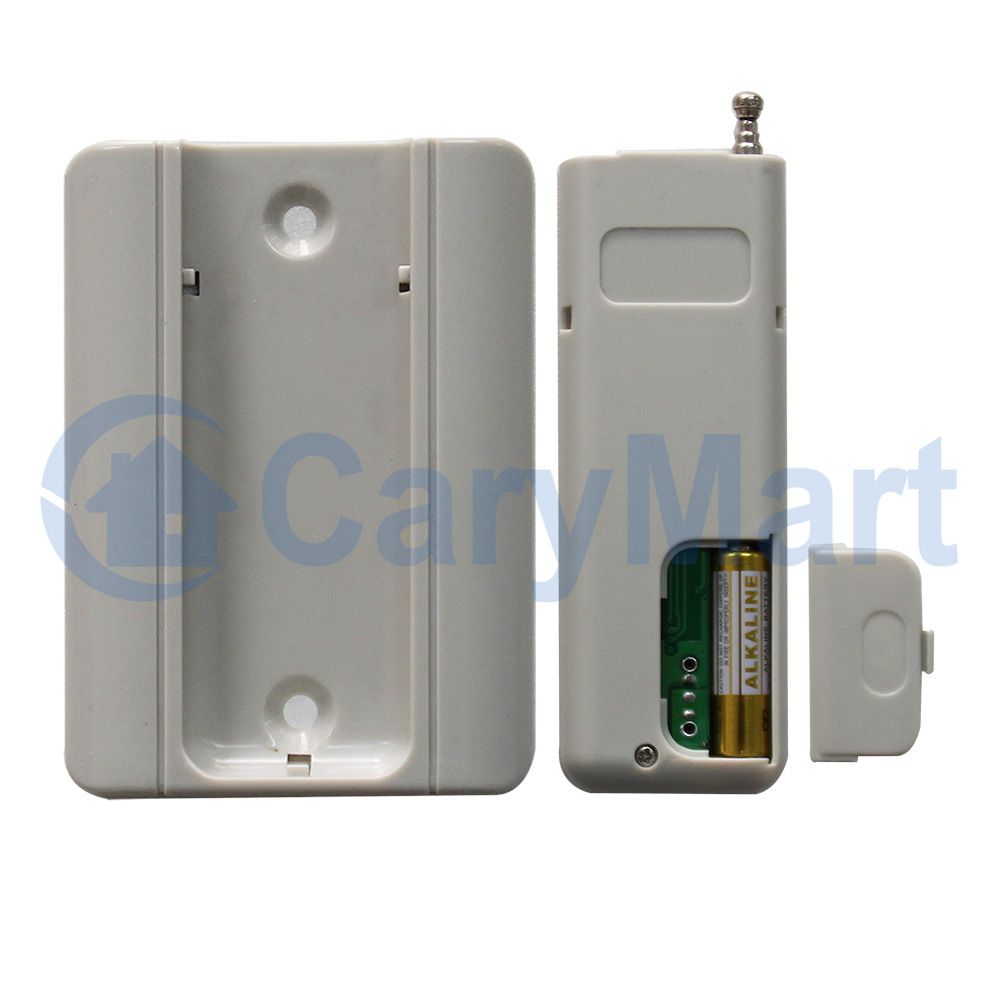

Betriebsspannung: 12V (1 x 23A -12V Batterie, kann 12 Monate benutzt werden)
Betriebsstrom: 8mA
Betriebsfrequenz: 433.92Mhz
Enkodierung Chip: SC2262
Enkodierung Typ: Festcode durch Löten, bis zu 6561 Kodes
Sendeentfernung: 500m / 1500ft (theoretisch)
Anpassung Modus: ASK
Einheit Mass: 84mm x 30mm x 10mm
Mass von der Befestigungsbügel: 87mm x 63mm x 10mm
Passende Fernbedienungen:
Der Empfänger kann mit verschiedenen Fernbedienung koppeln, wie CG-3 (500M),
C-3-2 (100M) oder CB-3-2 (1000M) usw.
Arbeitsbereich:
Mit dem Fernbedienung wie CG-3 kann die Reichweite max. 500M im Freifeld sein.
Der maximale Arbeitsabstand ist ein theoretischer Wert. Es soll auf einer
offenen Erde bedient werden, darauf gibt es keine Absperrung und keine
Interferenz. Aber in wirklichem Leben verhindert das Funksignal durch Bäume,
Wände oder andere Bauwerke, und wird durch andere Funksignale gestört. Deshalb
ist die wahre Entfernung kleiner als die max. Reichweite.
Wenn Sie einen größeren Arbeitsbereich wünschen, können Sie einen
leistungsstarken Fernbedienung verwenden, zum Beispiel der Fernbedienung CB-3-2.
Verwendung (mit dem Sender CG-3):
Der Empfänger kann verwendet werden, um AC 380V Pumpen, Motoren und andere
Geräte durch die 380V Schütze zu steuern, und kann nicht direkt an die 380V
Geräte angeschlossen werden.
Hinweis: Der Empfänger ist ein Relaisausgang, und kein DC / AC Leistungsausgang.
Ausgangszustand der Relaisausgangsklemmen: Die Klemmen B und C sind
normalerweise offen.
Verdrahtung:
Wenn Sie das AC 380V Motor steuern möchten, können Sie den Empfänger, das 380V
Schütz, das 380V Motor und die 380 V Stromversorgung gemäß dem folgenden
Schaltplan anschließen. Anschließend können Sie das AC 380V Motor mit dem Sender
steuern.
Einstellen des verschiedenen Kontrolle Modis:
Wir haben den Empfänger als Verriegelung Kontrolle Modus vor dem Versand
eingestellt, Wenn Sie anderen Kontrolle Modi benutzen möchten, gehen Sie wie
folgt:
1) Einstellung der Modus Verriegelung: Wenn der Empfänger im Status von ABLERNEN
bleibt, drücken Sie Knopf ■ der Fernbedienung.
Modus Verriegelung (Arbeiten mit der Fernbedienung CG-3): Drücken ->Öffnen;
Drücken anderen Knopf -> Schließen.
Drücken Sie die Taste ▲ des Senders oder die Taste A des Empfängers: Das Relais
1 ist aktiviert, und der Schütz 1 ist angeschlossen, der 380V Motor rotiert in
positive Richtung.
Drücken Sie die Taste ■ des Senders oder die Taste Stop des Empfängers: Das
Relais 1 ist deaktiviert, und das Schütz 1 ist getrennt, der 380V Motor stoppt.
Drücken Sie die Taste ▼ des Senders oder die Taste B des Empfängers: Das Relais
2 ist aktiviert, und der Schütz 2 ist angeschlossen, der 380V Motor rotiert in
umgekehrte Richtung.
Drücken Sie die Taste ■ des Senders oder die Taste Stop des Empfängers: Das
Relais 2 ist deaktiviert, und das Schütz 2 ist getrennt, der 380V Motor stoppt.
2) Einstellung der Modus Momentan: Wenn der Empfänger im Status von ABLERNEN
bleibt, drücken Sie Knopf ▼ der Fernbedienung.
Modus Momentan (Arbeiten mit der Fernbedienung CG-3): Drücken und halten->
Öffnen; Loslassen -> Schließen.
Drücken und halten die Taste ▲ des Senders oder die Taste A des Empfängers: Das
Relais 1 ist aktiviert, und der Schütz 1 ist angeschlossen, der 380V Motor
rotiert in positive Richtung..
Lassen Sie die Taste ▲ oder die Taste A los: Das Relais 1 ist deaktiviert, und
das Schütz 1 ist getrennt, der 380V Motor stoppt.
Drücken und halten die Taste ▼ des Senders oder die Taste B des Empfängers: Das
Relais 2 ist aktiviert, und der Schütz 2 ist angeschlossen, der 380V Motor
rotiert in umgekehrte Richtung.
Lassen Sie die Taste ▼ oder die Taste B los: Das Relais 2 ist deaktiviert, und
das Schütz 2 ist getrennt, der 380V Motor stoppt.
