Lieferumfang:
1 x Linearantrieb A3

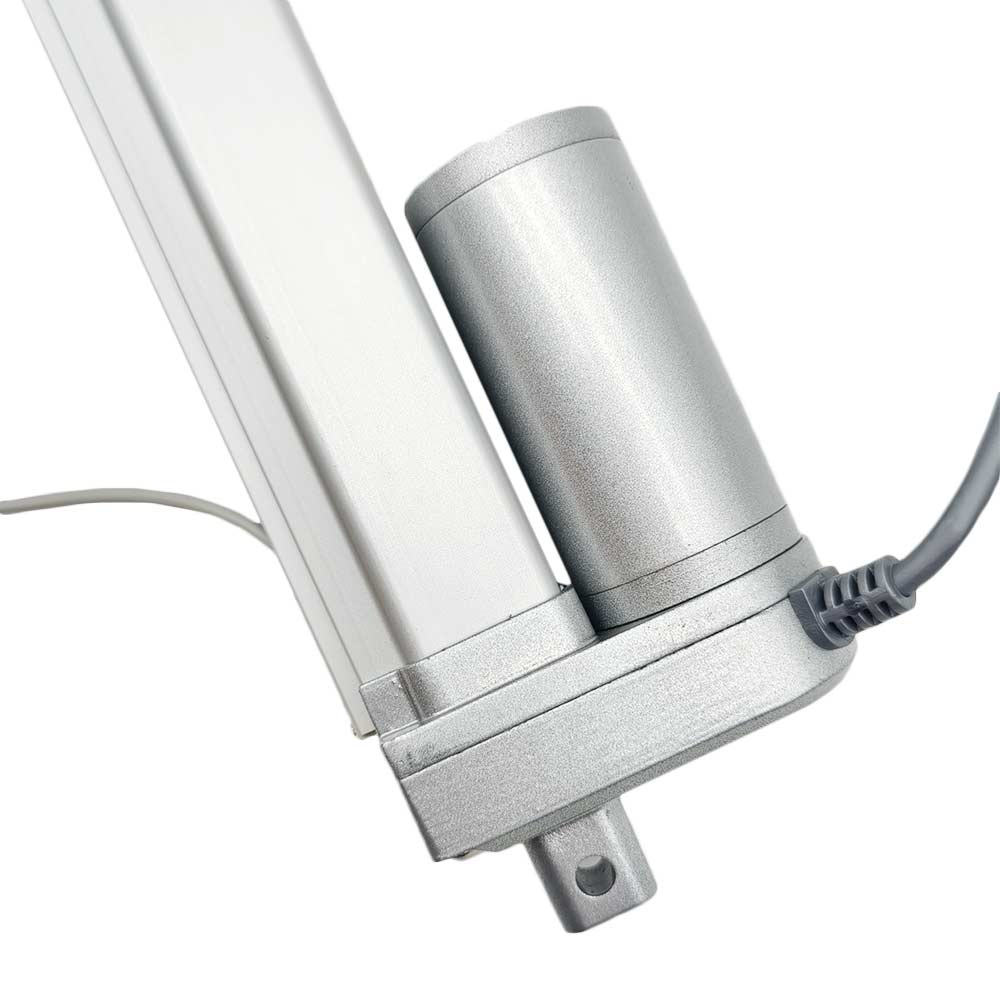

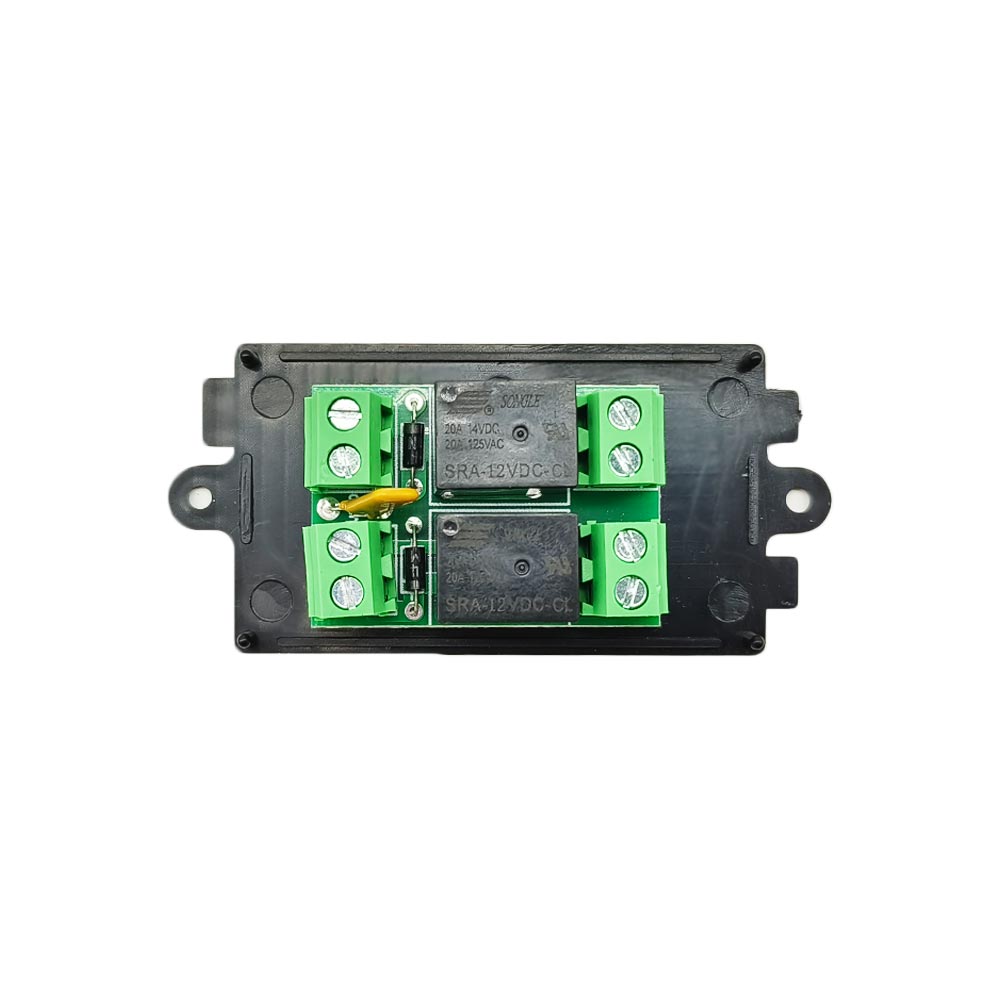

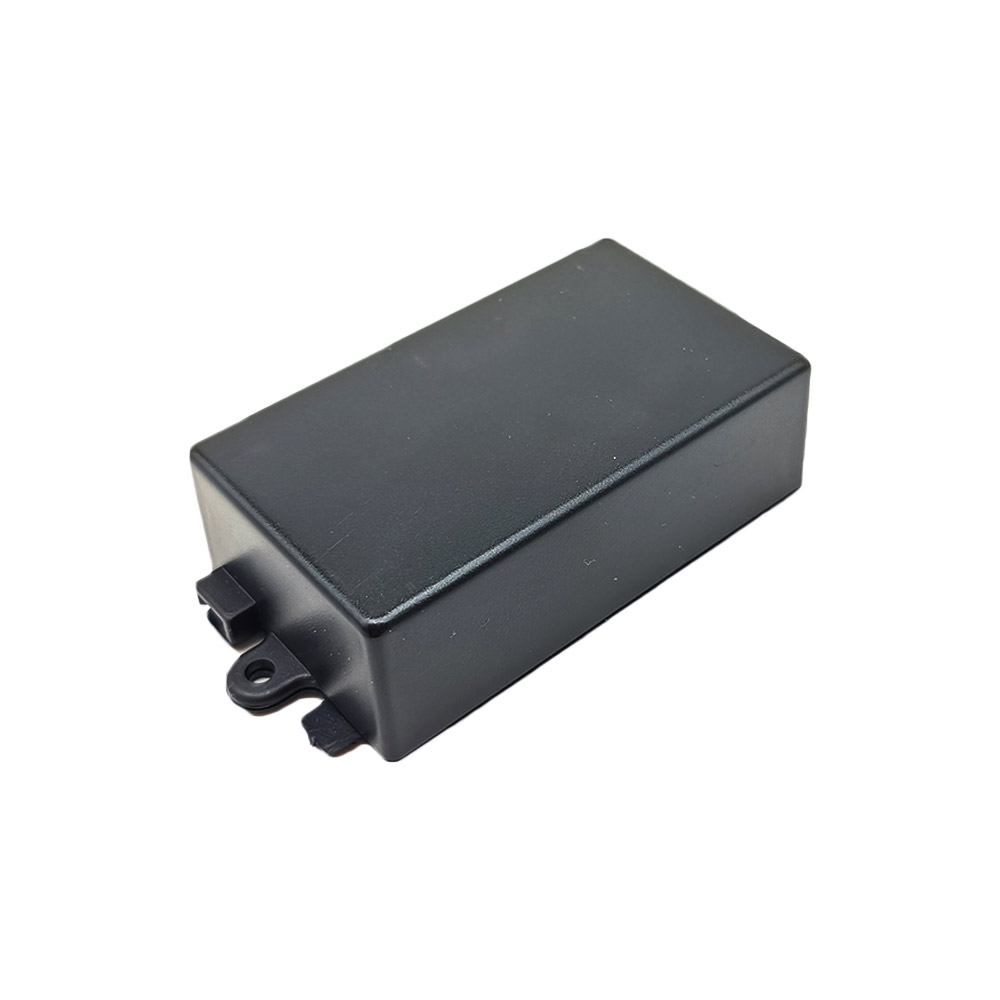

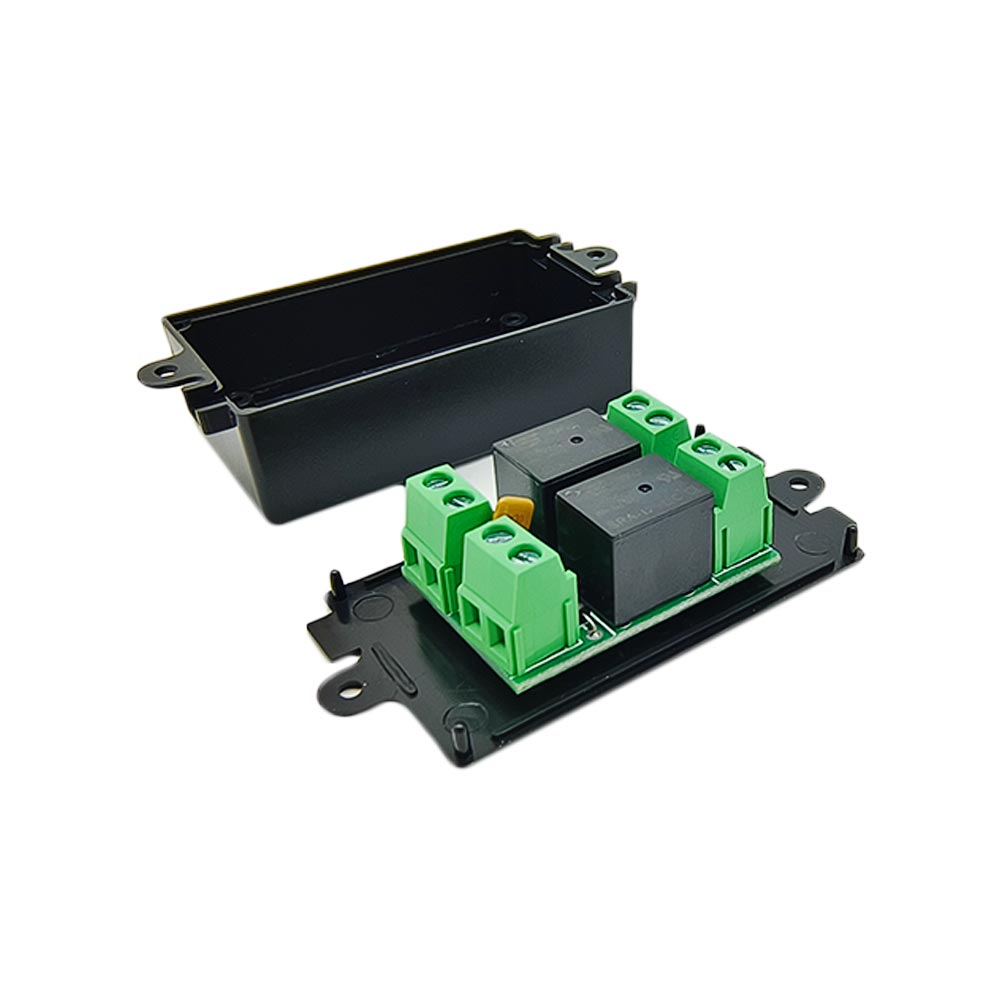

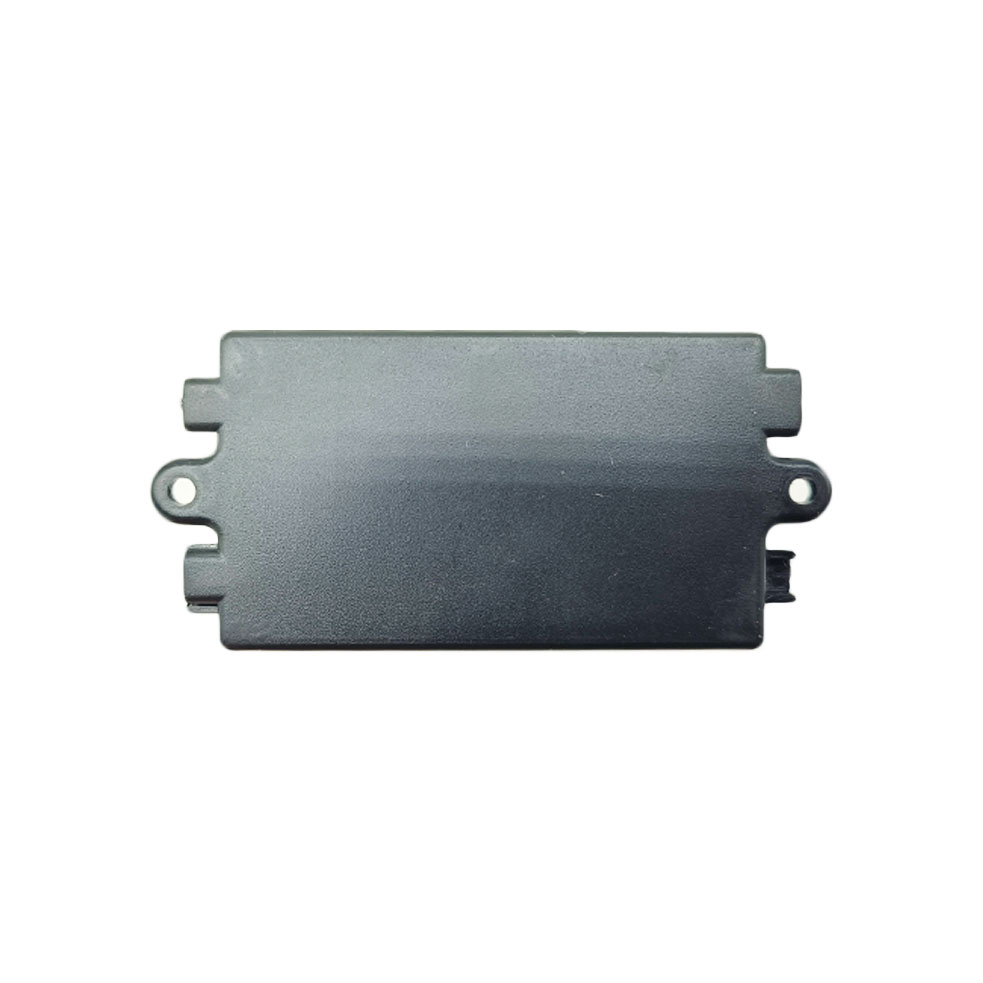

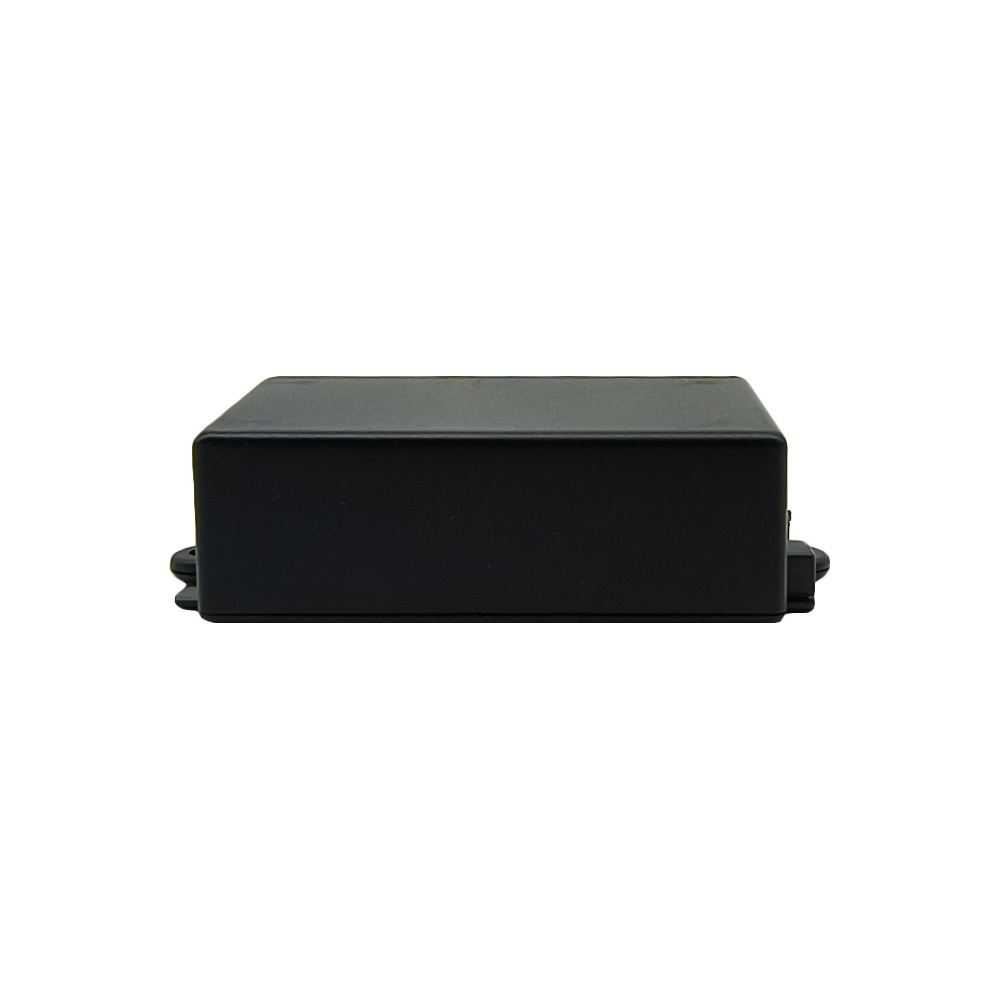

1 x Magnetschaltersteuerung

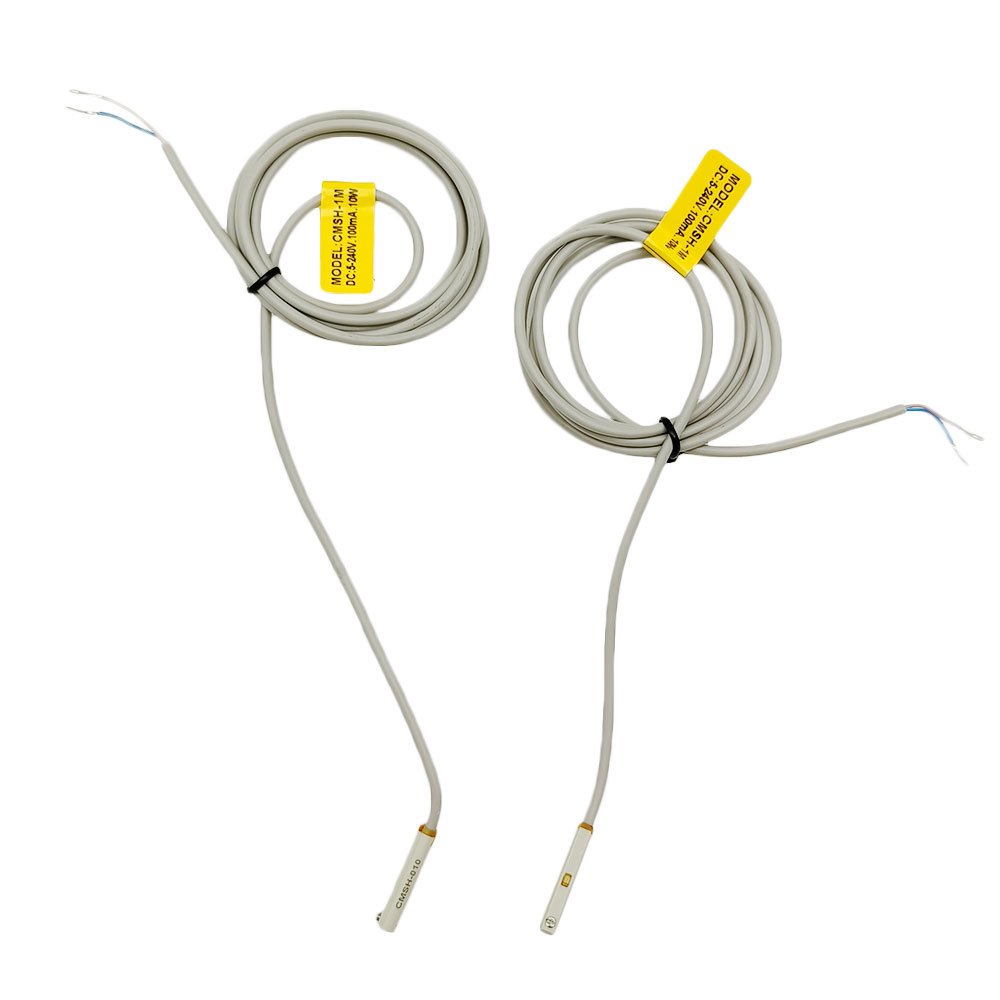

2 x Elektronischer Magnetschalter Sensor
1 x Bedienungsanleitung
Einführung:

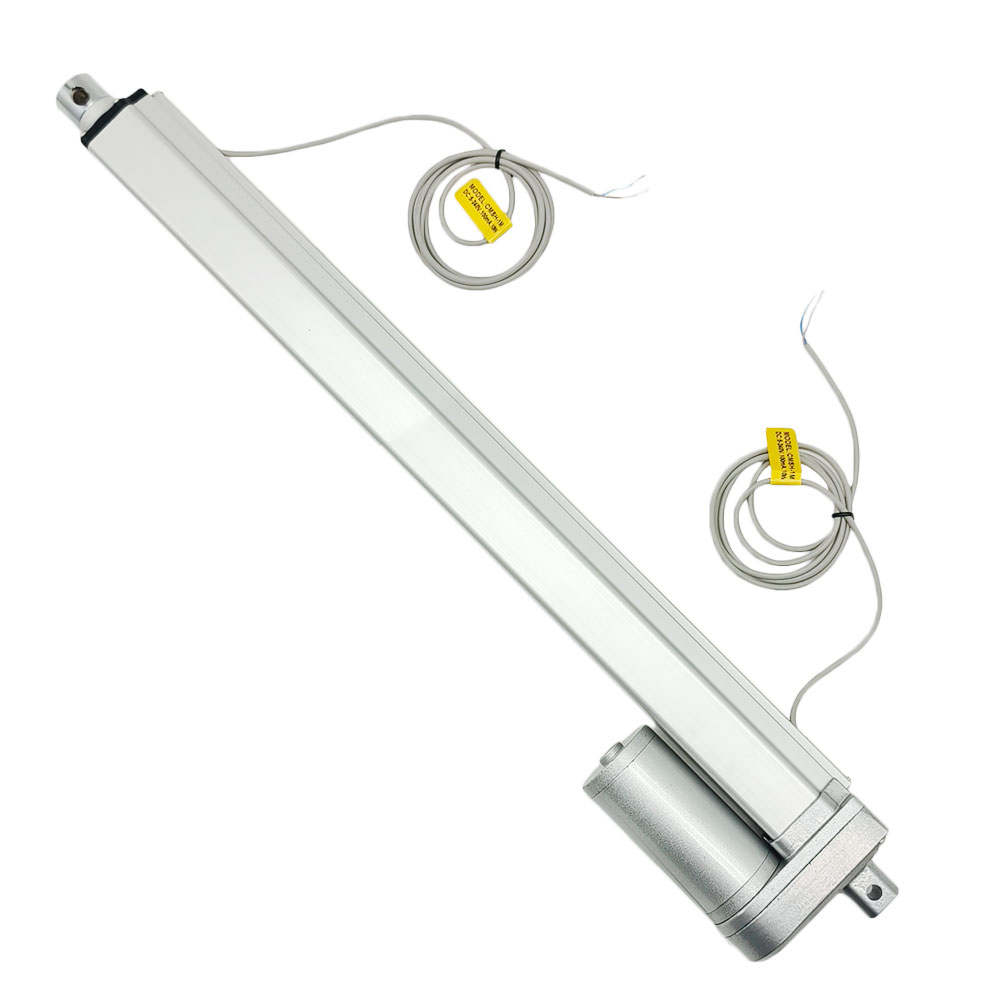

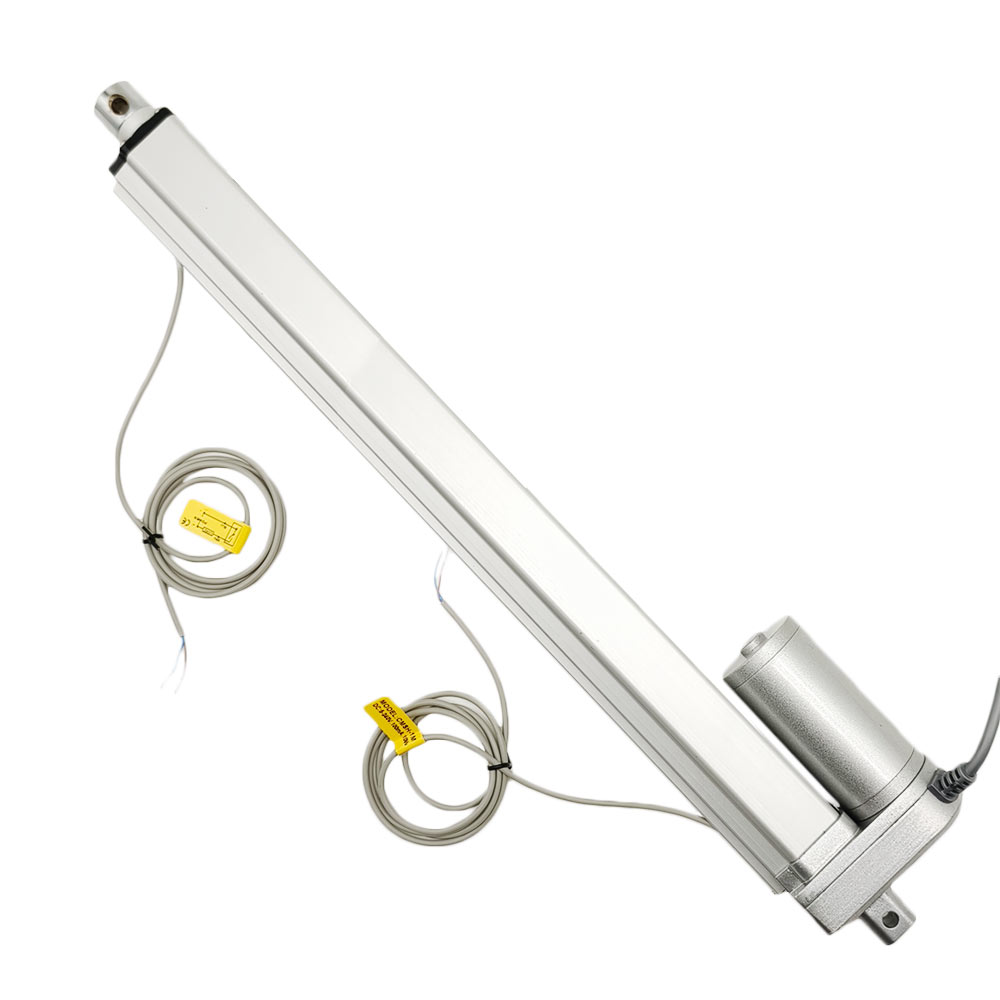

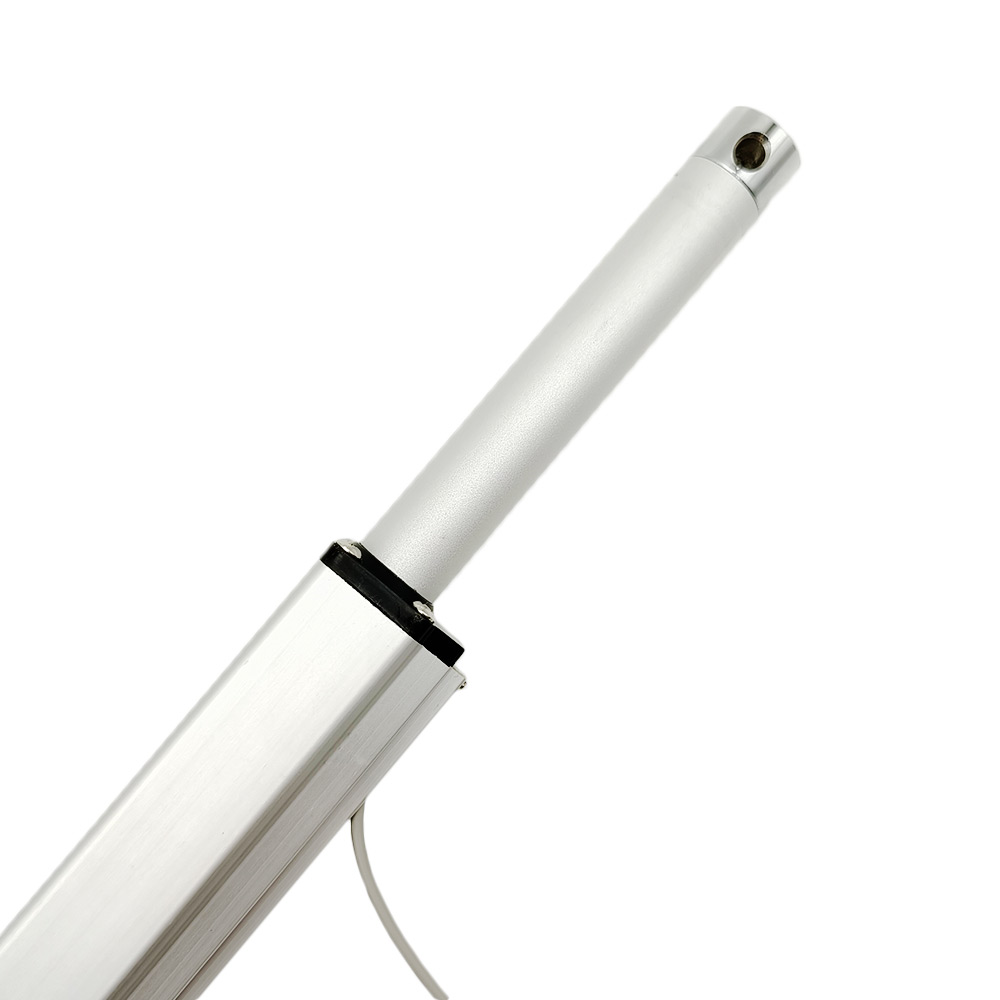

Dies ist ein Linearantrieb mit einstellbarem Hub. Er ist mit zwei externen
Magnetschaltern ausgestattet, die frei gleiten können. Durch die Einstellung
der Position dieser beiden Magnetschaltern kann der Linearantrieb gesteuert
werden, um innerhalb der eingestellten Hublänge zu arbeiten. Beispielsweise
können Sie einen Linearantrieb mit einem Hub von 500 mm so einstellen, dass
er sich innerhalb eines Hubbereichs von 150 mm bis 400 mm bewegt.
Applikation:
Hauptsächlich verwendet für Türen, Fenster, Keller, Falltüren,
Solar-Tracking-Systeme, medizinische Geräte, Landmaschinen, Fahrzeuge,
Schiffe, Aufzugsplattformen, Hubtische, TV-Aufzüge, Roboter, Schränke,
Massagesofas, elektrische Betten, medizinische Stühle und andere elektrische
Geräte. Es kann diese Geräte öffnen, schließen, schieben, ziehen, anheben
und absenken.
Es kann hydraulische und pneumatische Produkte ersetzen, um den
Stromverbrauch zu sparen.
Kennzeichen:
Hochwertige Produkte und hochwertige Dienstleistungen
Neues Gehäusedesign, hohe Arbeitsstabilität
Metallgehäuse, geeignet für den Einsatz in sehr rauen Umgebungen
Metallgetriebe, hochfestes verschleißfestes Getriebe
Teleskoprohr und Außenrohr aus Aluminiumlegierung, gute
Korrosionsbeständigkeit
Robustes Design, Hochleistungs Gleichstrommotor
Starker Schub, bis zu 2000N / 200 kg bei 5mm/s
Mehrere Geschwindigkeits optionen, von 5 mm/s bis 160 mm/s
Mehrere Hublänge optionen, von 10 mm bis 1500 mm
Wir können jede Hublänge von 10 mm bis 1500 mm anpassen, z. B. 380 mm, 750
mm, 1250 mm usw.
Fortschrittliche wasserdichte und staubdichte Technologie
Niedrige Stromverbrauch und niedrige Lärm

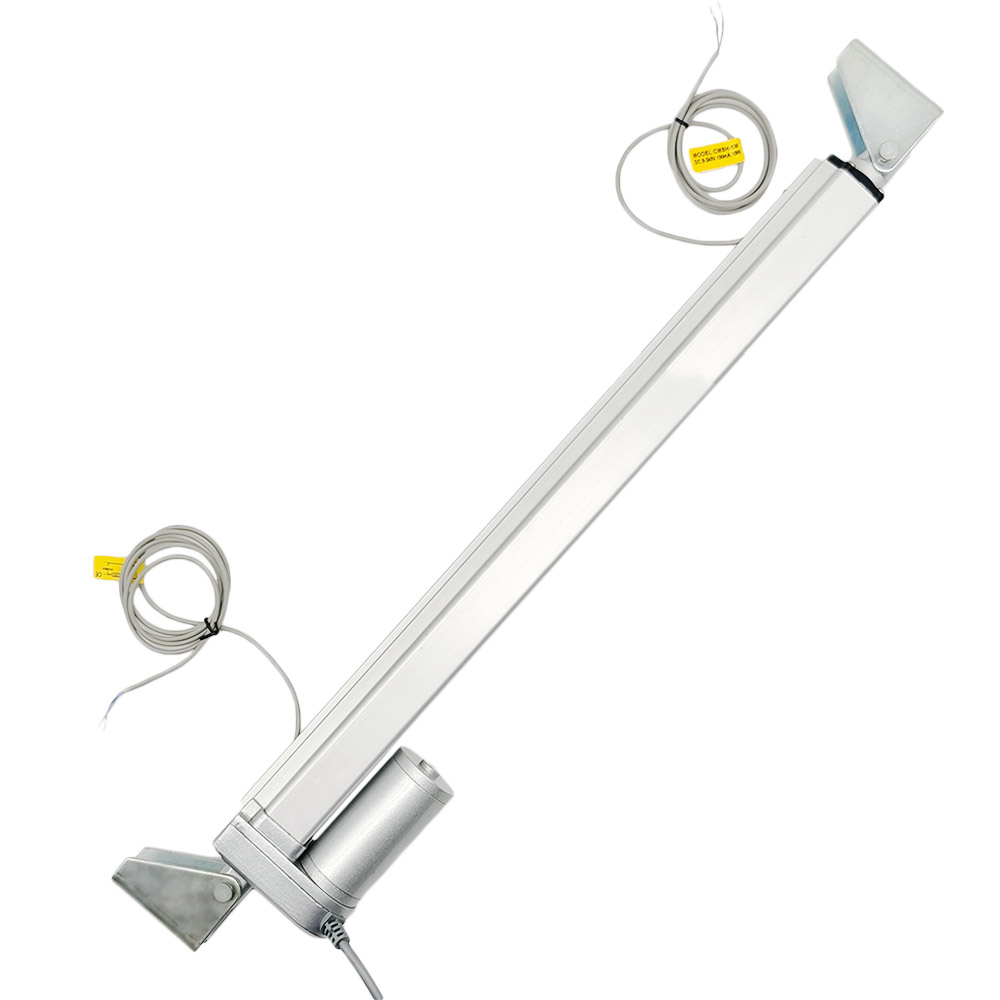

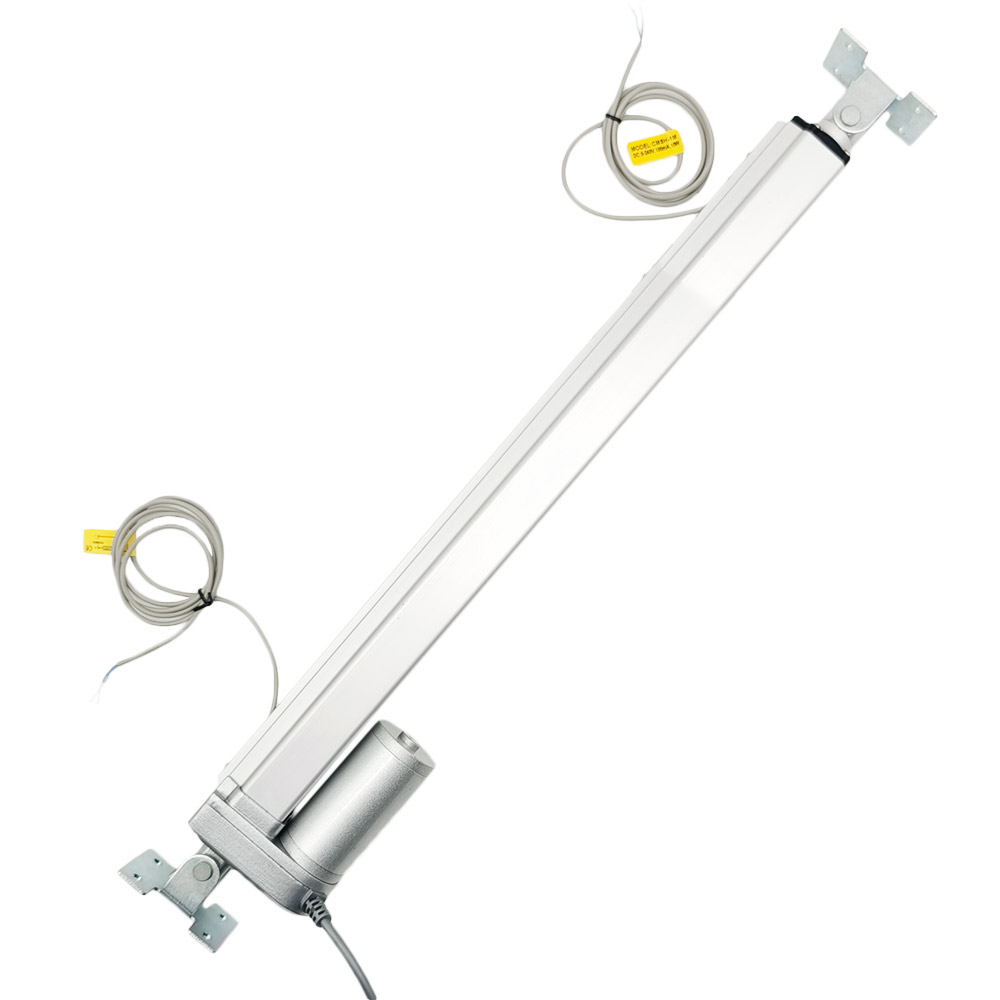

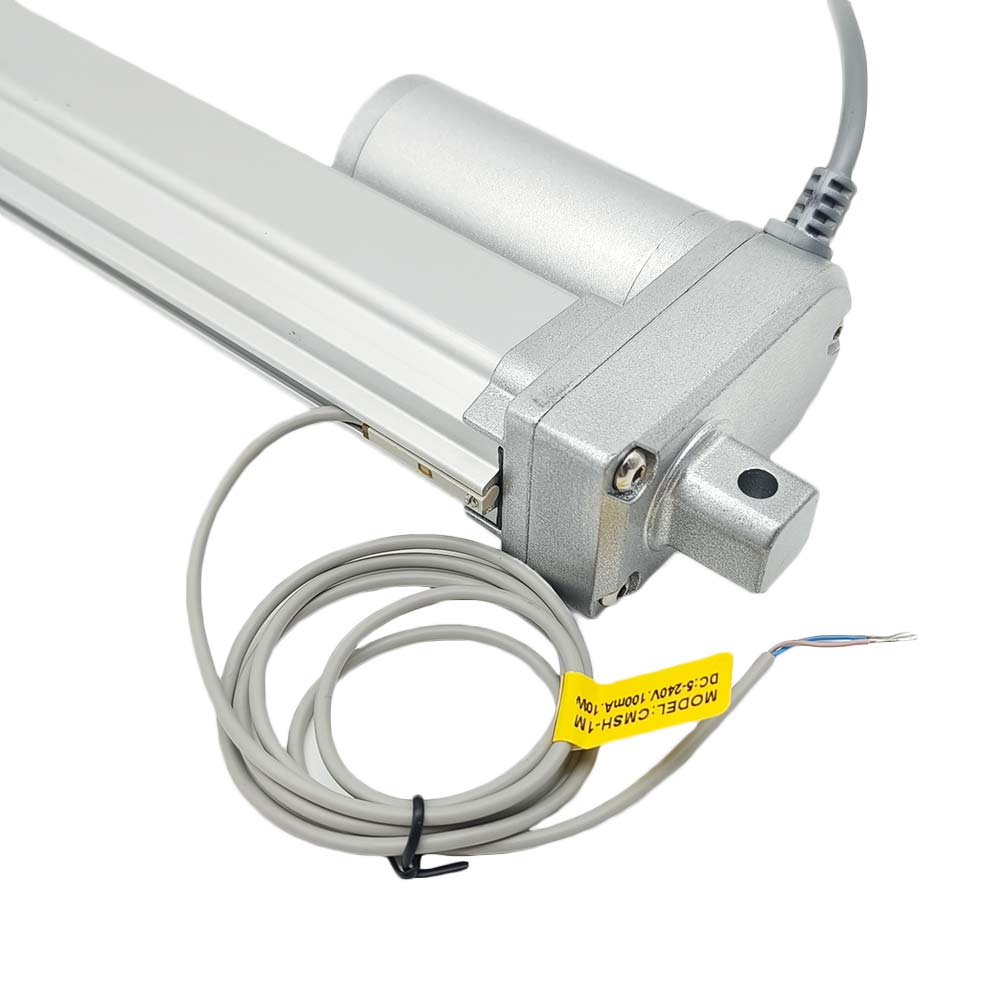

Ausgestattet mit zwei externen Magnetschaltern, die frei gleiten können,
kann der Linearantrieb durch die Einstellung der Position dieser beiden
Magnetschaltern gesteuert werden, um innerhalb der eingestellten Hublänge zu
arbeiten.
Externe Magnetschaltern müssen in Verbindung mit der Magnetschaltersteuerung
verwendet werden.
Eingebaute zwei Endlagenschalter, der Linearantrieb stoppt automatisch wenn
die Hubstange die Endposition erreicht.
Mit Selbsthemmungsfunktion, um die Lastposition nach dem Stopp zu halten,
und es ist keine Stromversorgung erforderlich.
Wartungsfrei
Spezifikationen:
Optionale Arbeitsspannung: 12V DC, 24V DC, 36V DC oder 48V DC, und 24V ist
die am häufigsten verwendete Betriebsspannung.
Hubbereich: 350 mm
Optionale Geschwindigkeit: 5±1mm/s, 10±2mm/s, 15±3mm/s, 20±4mm/s, 25±5mm/s,
40±8mm/s, 55±10mm/s, 65±12mm/s, 100±15mm/s, 160±20mm/s
Das Obige ist die Geschwindigkeit ohne Last, und die tatsächliche
Arbeitsgeschwindigkeit wird sich allmählich verlangsamen, wenn die Last
zunimmt.
Max. Last: 2000N / 200 kg bei 5mm/s
Linearantrieb kann maximale Tragfähigkeit erreichen, wenn es in vertikaler
Richtung arbeitet, und die Zugkraft ist geringer als die Schubkraft.
Leerlaufstrom: 0.5~1A bei 12V oder 0.3~0.5A bei 24V
Volllaststrom: 3~6A bei 12V oder 1.5~3A bei 24V
Bitte verwenden Sie ein 12V/6A oder 24V/3A Netzteil, um einen Linearaktuator
mit Strom zu versorgen.

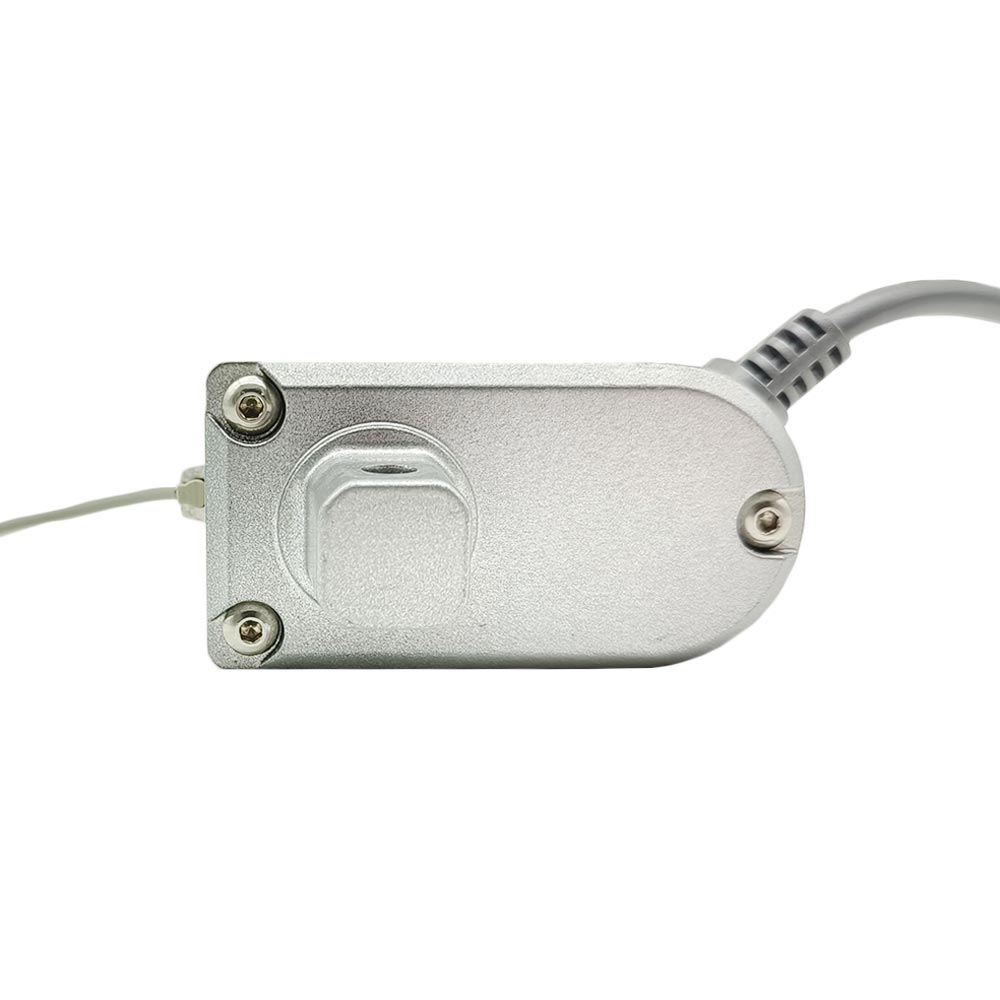

Wellendurchmesser: 20mm
Der Durchmesser der Befestigungslöcher für die Front- und Rückverbinder: 6mm
Gehäusematerial: Aluminiumlegierung
Hubstangenmaterial: Aluminiumlegierung
Zahnradmaterial: Stahllegierung

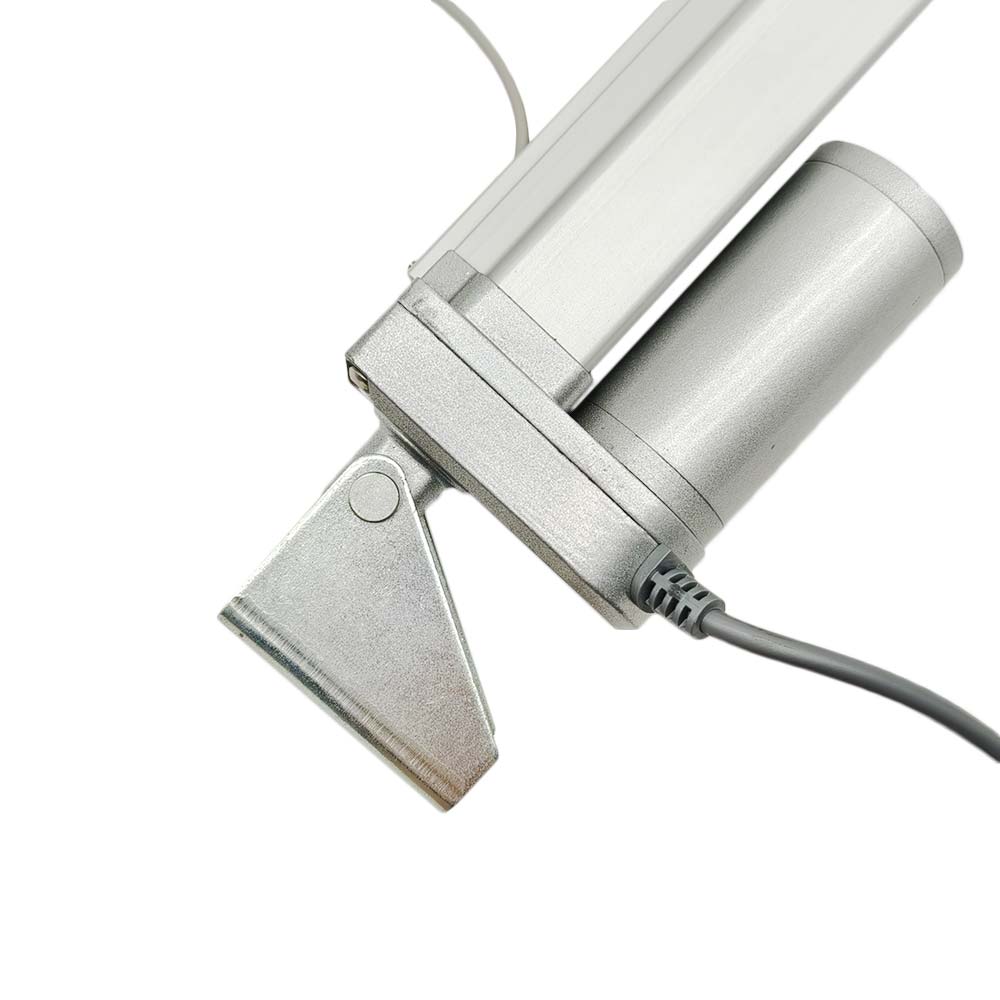

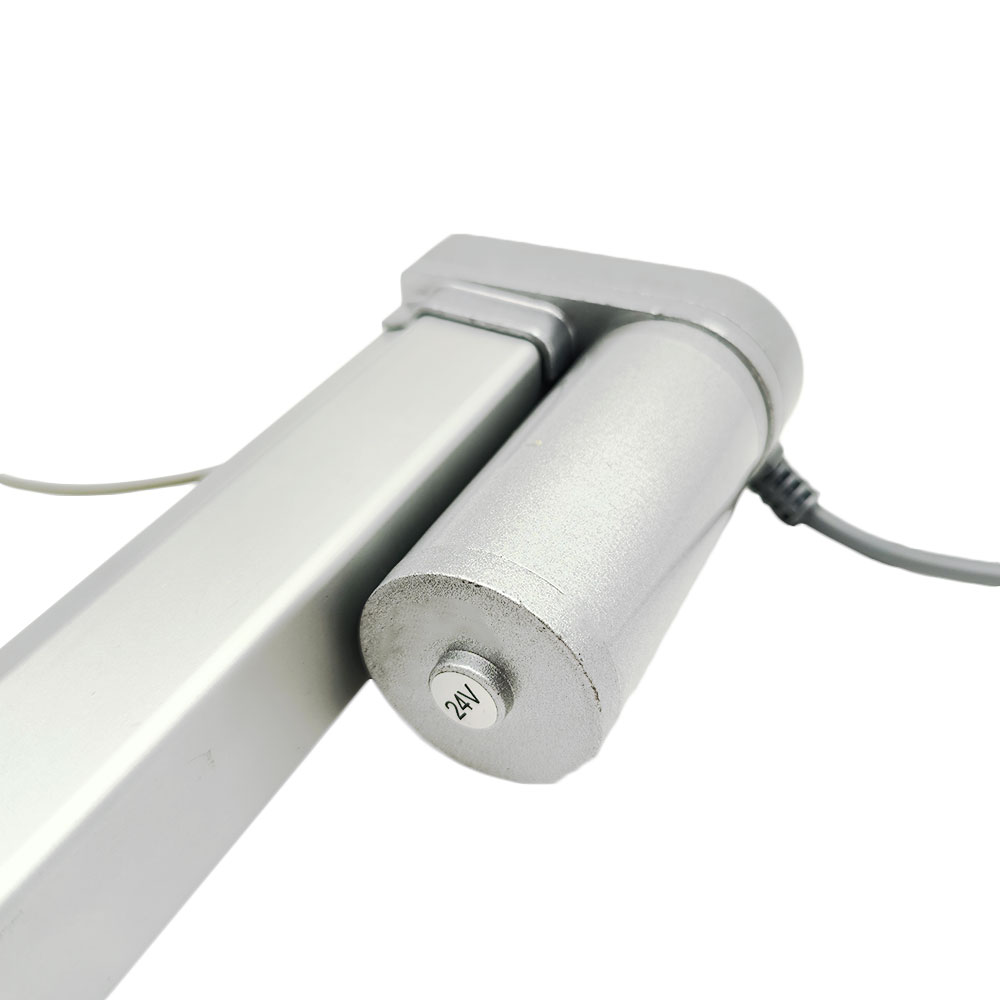

Motortyp: Gebürsteter Gleichstrommotor

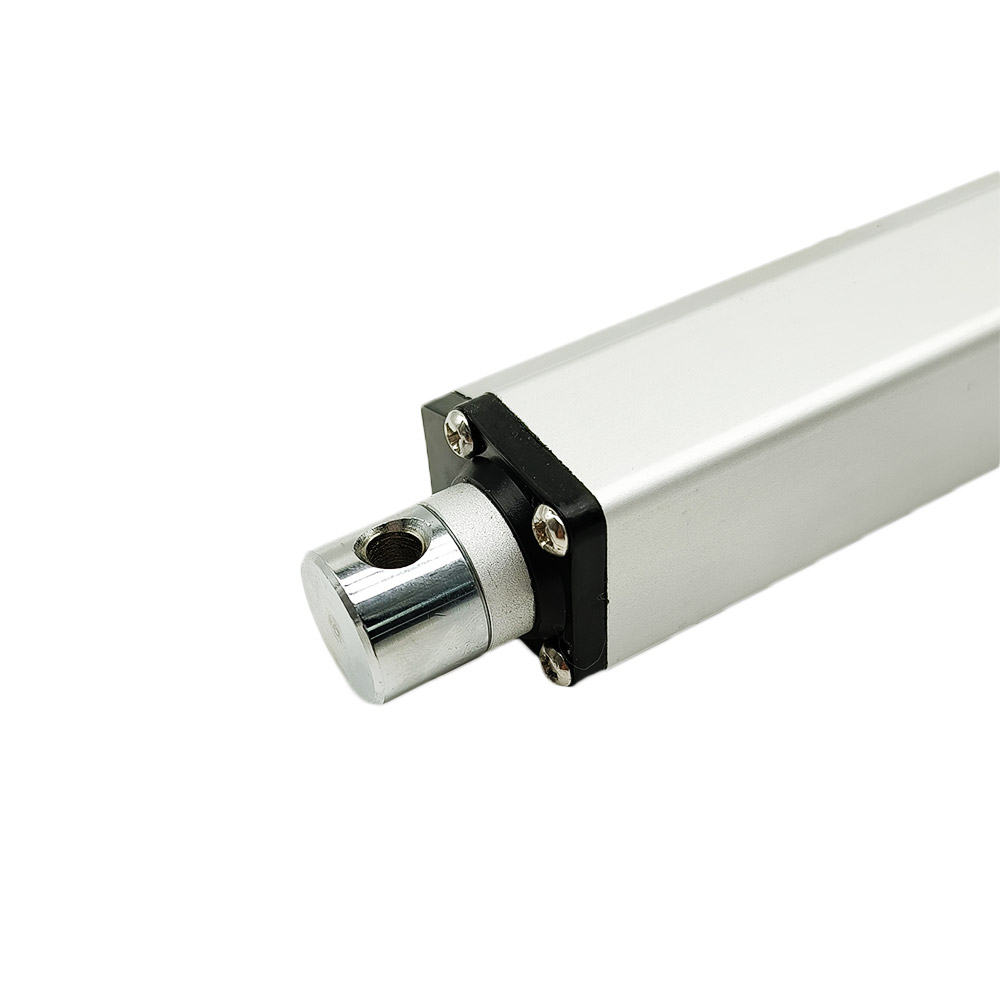

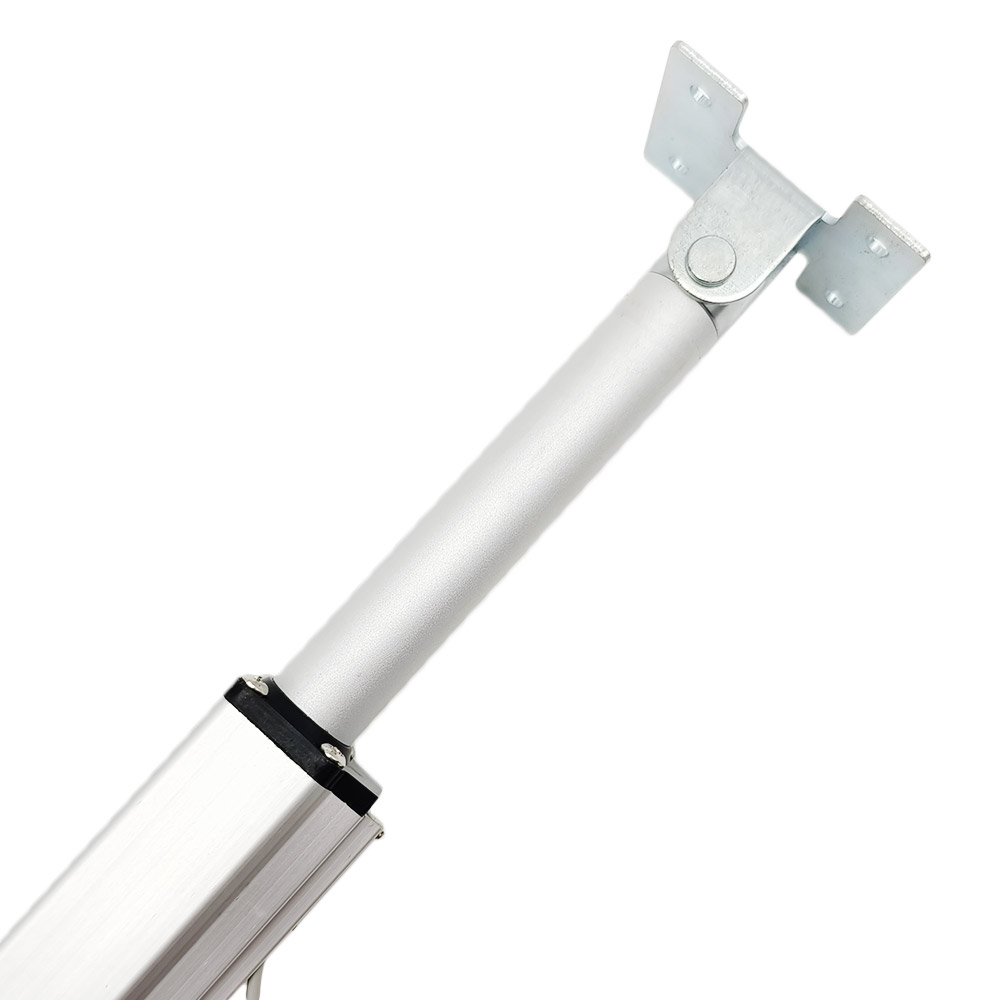

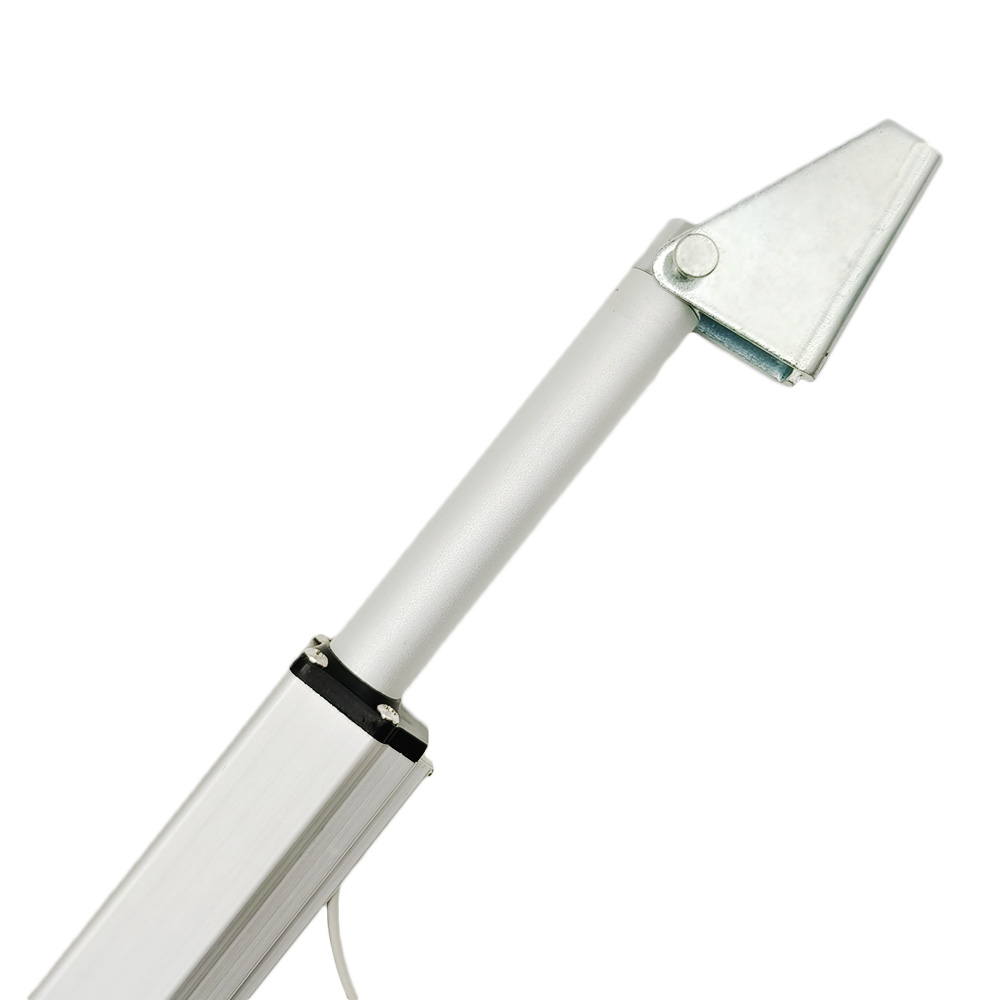

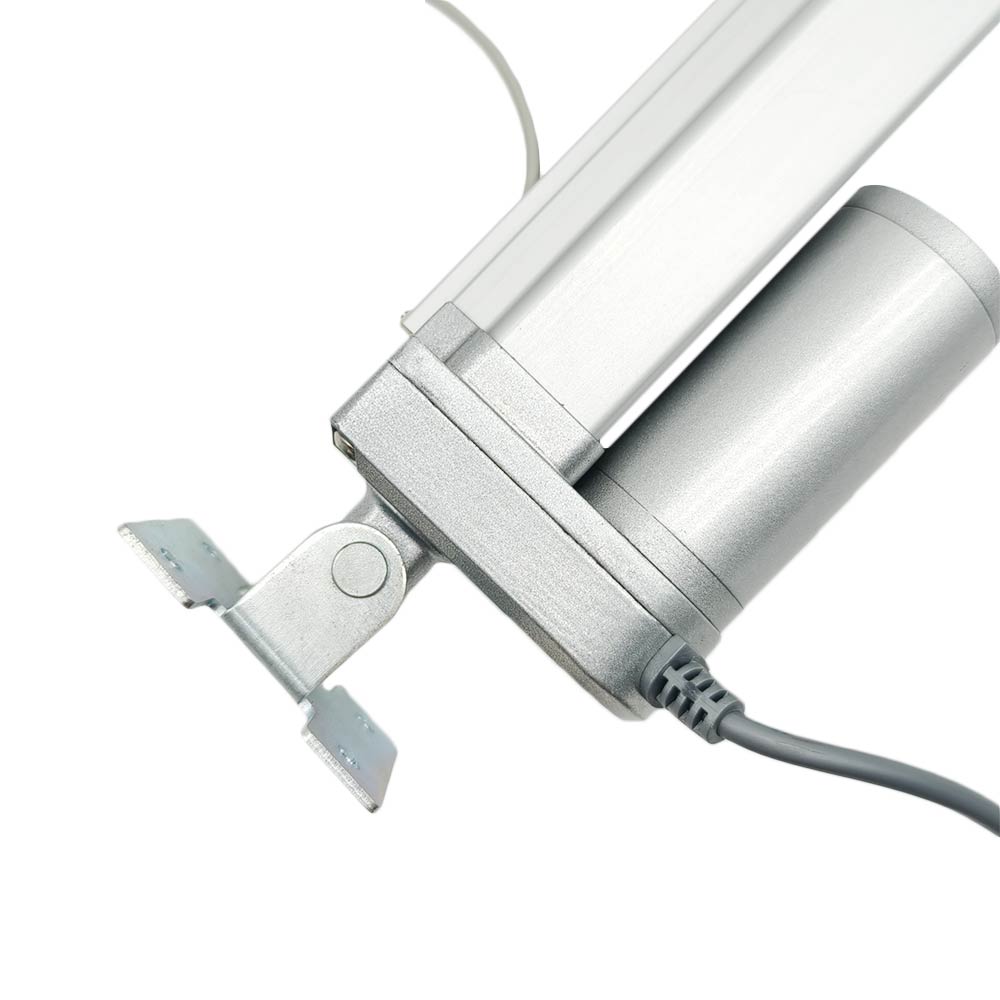

Der Frontsteckverbinderstil kann angepasst werden: Standardmäßig ist es ein
Steckverbinder mit offenem Loch, der mit Schlitzstecker, Innengewindestecker
usw. angepasst werden kann. Sie können Zeichnungen zur Anpassung
bereitstellen.
Die Ausrichtung des Frontsteckverbinders ist standardmäßig, wir können ihn
während der Produktion entsprechend den Kundenanforderungen um 90 Grad
drehen.
Einschaltdauer: 20%, max. 5 Minuten Dauerbetrieb
Lebensdauer: ca. 25.000 Zyklen
Stromkabel: Gewöhnlicher zweiadriger Draht.
Kabellänge der Linearantrieb: 500±10% mm, die Länge kann auch an Ihre
spezifischen Anforderungen angepasst werden.
Zertifizierungen: CE
Umgebungstemperatur: -26℃ bis 85℃
Betriebsgeräusch: ca. 46dB~56dB (Linearantriebe mit unterschiedlichen
Parametern haben unterschiedliche Geräuschpegel.)
Schutzklasse: IP65
Hub und Länge (Modell 0041523-3):
Hub: 350 mm
Einzugslänge: Wenn der Linearantrieb vollständig eingefahren ist, beträgt
der Mittenabstand zwischen den beiden Montagelöchern 455 mm.
Ausfahrlänge: Wenn der Linearantrieb vollständig ausgefahren ist, beträgt
der Mittenabstand zwischen den beiden Montagelöchern 805 mm.
Der Linearantrieb verfügt über zwei eingebaute Endschalter. Wenn der
Linearantrieb vollständig eingefahren oder ausgefahren ist, stoppt er
automatisch.
Wir können die Position der eingebauten Endschalter während der Produktion
anpassen, um die vom Kunden angegebenen Hub- und Einzugslängen zu erreichen.
Geben Sie beispielsweise die Hublänge von 330 mm und die Einzugslänge von
500 mm an.
Beachten: Die angegebene Einzugslänge muss größer als die ursprüngliche
Länge sein, und der angegebene Hub muss kleiner als der ursprüngliche Hub
sein.
Bedienung:
Wenn das braune Stromkabel mit dem Pluspol der Gleichstromversorgung und das
blaue Stromkabel mit dem Minuspol der Gleichstromversorgung verbunden wird,
fährt die Hubstange nach außen aus. Nach dem Umpolen der Versorgungsspannung
fährt die Hubstange nach innen ein.
Anmerkung:
1. Wenn Sie ein Netzteil für den Linearantrieb benötigen, klicken Sie bitte
hier
um sie zu kaufen.
2. Wenn Sie einen Fernbedienungsschalter verwenden möchten, um
Linearantriebe drahtlos zu bedienen, klicken Sie bitte
hier
um zu kaufen.
Unterschiedliche Geschwindigkeiten und entsprechender Maximaler Schubkraft:
Geschwindigkeit ohne Last
Volllastgeschwindigkeit
Maximaler Schubkraft
Selbsthemmungskraft
5mm/s
2.5mm/s
2000N / 200 kg
2200N / 220 kg
10mm/s
5mm/s
1000N / 100 kg
1100N / 110 kg
15mm/s
7.5mm/s
800N / 80 kg
900N / 90 kg
20mm/s
10mm/s
700N / 70 kg
800N / 80 kg
25mm/s
13mm/s
600N / 60 kg
700N / 70 kg
40mm/s
20mm/s
350N / 35 kg
400N / 40 kg
55mm/s
28mm/s
250N / 25 kg
300N / 30 kg
65mm/s
33mm/s
200N / 20 kg
250N / 25 kg
100mm/s
50mm/s
150N / 15 kg
100N / 10 kg
160mm/s
80mm/s
100N / 10 kg
50N / 5 kg
Anmerkung:
1. Die obigen Daten sind die maximale Tragfähigkeit, die erreicht werden
kann, wenn der Linearantrieb in vertikaler Richtung läuft. Wenn das Gewicht
Ihrer Ausrüstung (z. B. einer Kellertür) 100 kg beträgt und Sie einen
Linearantrieb zum Öffnen dieser Tür verwenden möchten, müssen Sie die
tatsächlich auf den Linearantrieb wirkende Kraft gemäß Ihrer
Installationsmethode berechnen. Diese Kraft beträgt in der Regel das 2-5
fache des Gewichts der Kellertür. Wenn Sie nicht wissen, wie man es
berechnet, wenden Sie sich bitte an uns, um Hilfe zu erhalten.
2. Das Obige ist die Geschwindigkeit ohne Last, und die tatsächliche
Arbeitsgeschwindigkeit wird sich allmählich verlangsamen, wenn die Last
zunimmt. Die Geschwindigkeit bei voller Last beträgt etwa 60–70% der
Geschwindigkeit ohne Last.
3. Unterschiedliche Geschwindigkeiten entsprechen unterschiedlichen
Höchstlasten. Bitte wählen Sie die richtige Geschwindigkeit entsprechend der
Geschwindigkeit und der maximalen Belastung, die Sie benötigen.
4. Linearantriebe sind nicht für den Dauerbetrieb mit maximaler Last
geeignet, wir empfehlen ihn bei etwa der Hälfte der Maximallast arbeiten zu
lassen, um eine längere Lebensdauer zu erreichen.
5. Bei Linearaktuatoren mit einem Hub von mehr als 500 mm sollten Sie sie
normalerweise nicht mit ihrem maximalen Hub unter schweren Lasten arbeiten
lassen. Wenn Sie einen Hub von 600 mm wünschen, empfehlen wir Ihnen, einen
Linearantrieb mit einem Hub von 700-800 mm zu wählen.
6. Wenn die Geschwindigkeit des Linearantriebs 100mm/s oder 160mm/s beträgt,
die Selbsthemmungskraft ist viel kleiner als die Schubkraft. Bei anderen
Geschwindigkeiten ist die Selbsthemmungskraft größer als der Schub.
7. Die maximale Zugkraft der Linearantrieb ist etwas geringer als seine
maximale Schubkraft.

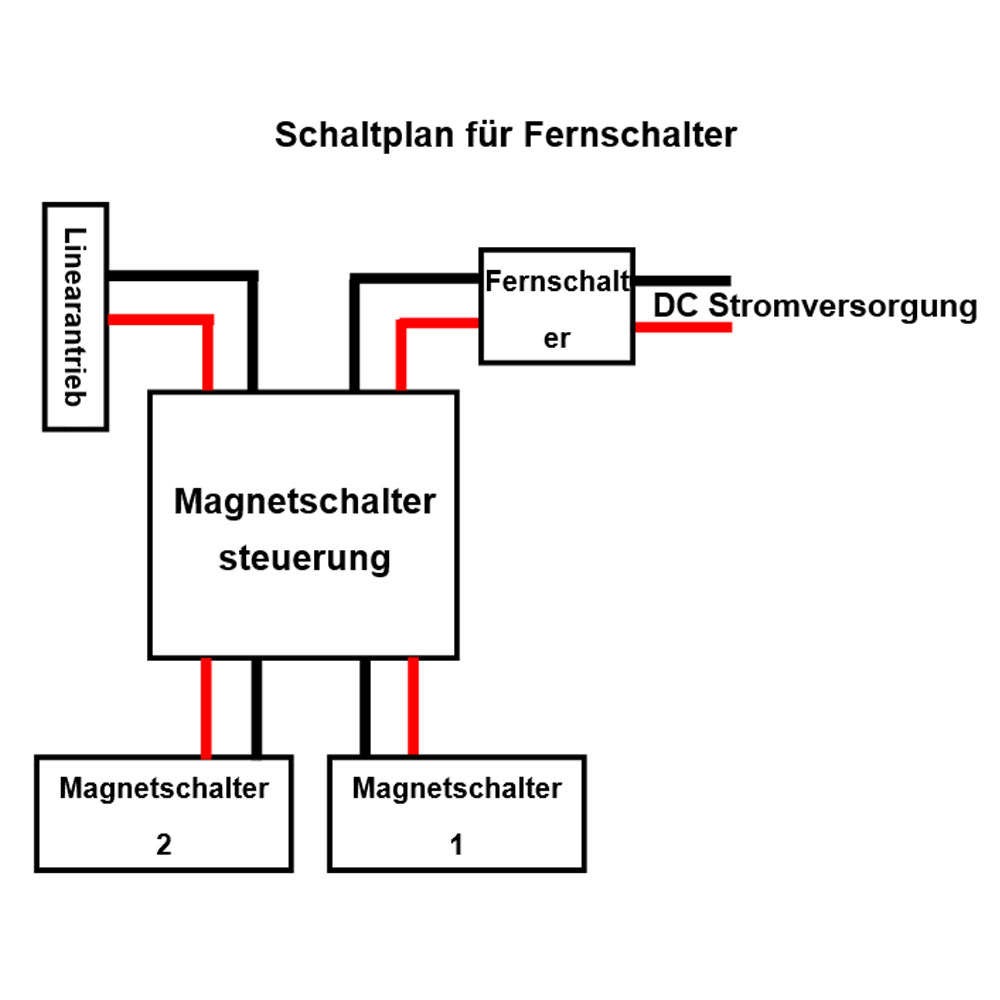

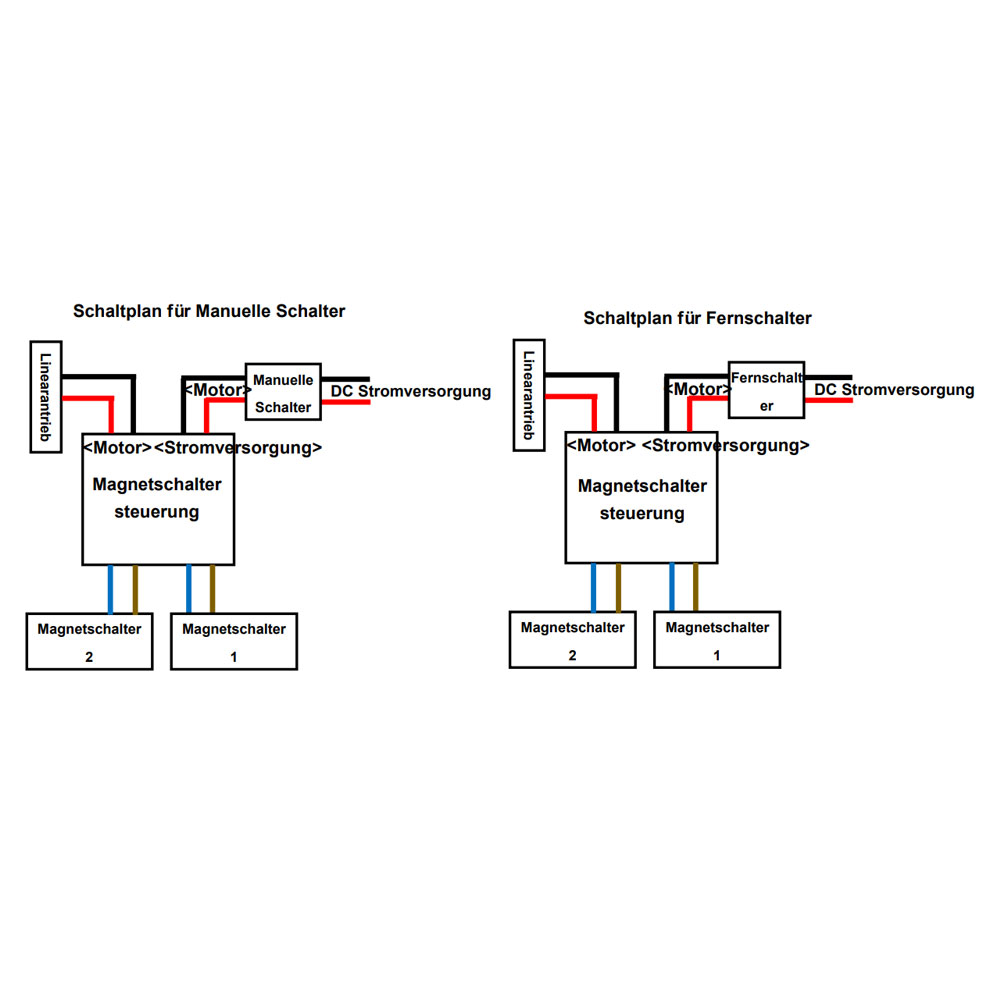

Verdrahtung:
Sie müssen einen Manueller Schalter oder einen Fernschalter anschließen, um
den Linearantrieb zu bedienen.
1) Verbinden Sie zwei Drähte der DC Stromversorgung an des zwei Klemmen
Stromversorgung der Manueller Schalter oder Fernschalter.
2) Verbinden Sie des zwei Klemmen Stromversorgung der
Magnetschaltersteuerung an des zwei Klemmen Motor der Manueller Schalter
oder Fernschalter.

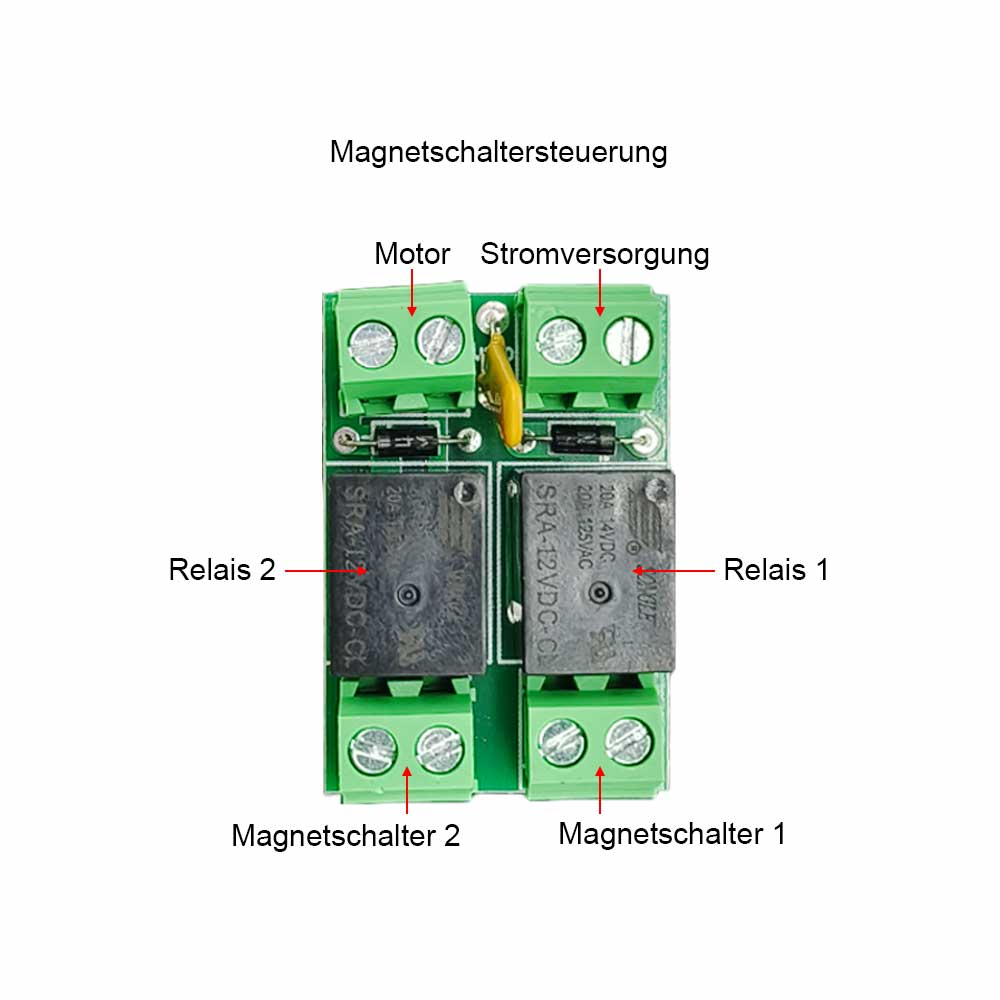

3) Verbinden Sie zwei Drähte der Linearantrieb an des zwei Klemmen
Motor der Magnetschaltersteuerung. Sie können diese beiden Drähte austauschen, um
die Bewegungsrichtung des Linearantriebs zu ändern.
4) Verbinden Sie zwei Drähte des eines Magnetschalters an des zwei Klemmen
Magnetschalter 1 der Magnetschaltersteuerung und verbinden Sie zwei Drähte des eines
anderen Magnetschalter an des zwei Klemmen Magnetschalter 2 der
Magnetschaltersteuerung. Anmerkung: Die beiden Drähte des Magnetschalters können nicht umgekehrt angeschlossen werden, für die spezifische Verdrahtung folgen Sie bitte dem Anschlussdiagramm unten.
Bedienung:
1. Der Bedienung durch den Manueller Schalter:
Drücken und halten die Taste Auf am Manueller Schalter : Linearantrieb
fährt nach außen aus, wenn er sich in die Position des eines Magnetschalter
bewegt, Linearantrieb stoppt automatisch.
Drücken und halten die Taste Ab am Manueller Schalter : Linearantrieb
fährt nach innen ein, wenn er sich in die Position des eines anderen
Magnetschalter bewegt, Linearantrieb stoppt automatisch.
2. Der Bedienung durch den Fernschalter:
Drücken und halten die Taste ▲ am Fernbedienung: Linearantrieb fährt nach
außen aus, wenn er sich in die Position des eines Magnetschalter bewegt,
Linearantrieb stoppt automatisch.
Drücken und halten die Taste ▼ am Fernbedienung: Linearantrieb fährt nach
innen ein, wenn er sich in die Position des eines anderen Magnetschalter
bewegt, Linearantrieb stoppt automatisch.

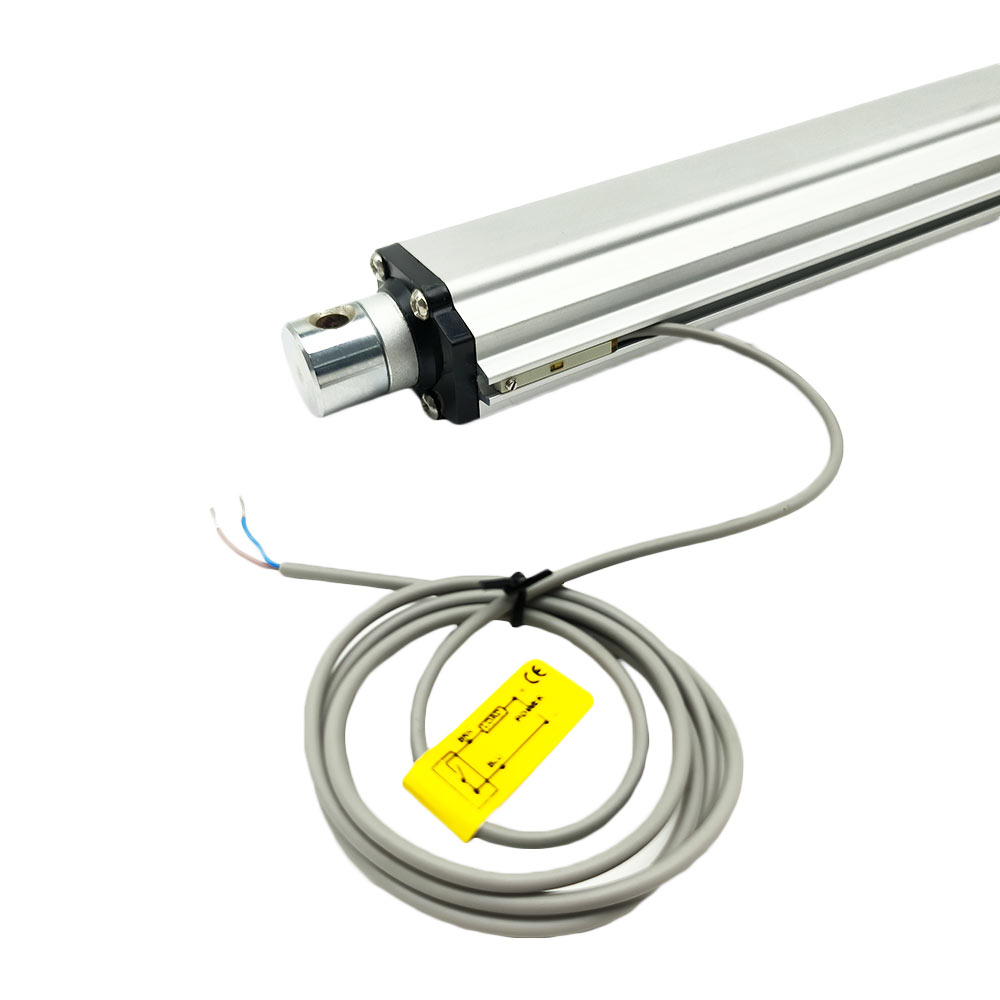

Wie man die Position des Magnetschalters einstellt:
Sie können einen kleinen Schraubendreher verwenden, um die
Befestigungsschraube des Magnetschalters zu lösen, dann den Magnetschalter
in eine geeignete Position bringen und die Befestigungsschraube wieder
festziehen.
Anmerkung: Wenn die Positionen der beiden Magnetschalter vertauscht sind,
tauschen Sie bitte ihre Positionen.
Produktionszeit:
Die Linearantriebe sind kundenspezifische Produkte, und diese Produkte sind
nicht auf Lager, wir brauchen 3~7 Arbeitstage, um sie nach den in Ihrer
Bestellung angegebenen Parametern herzustellen.
Retoure oder Austausch:
Die Linearantriebe sind kundenspezifische Produkte, wir müssen sie gemäß den in
Ihrer Bestellung angegebenen Parametern herstellen, damit wir keine
Rücksendungen akzeptieren oder Bestellungen stornieren können. Bestellen Kunden
ungeeignete Linearantriebe selbst, nehmen wir auch keinen Umtausch an, bitte
haben Sie Verständnis.
Wir können 3D CAD Modell Dateien im STEP-Format für Linearantriebe zur
Verfügung stellen. Bitte kontaktieren Sie uns per E-Mail, wenn Sie sie
benötigen.
