Anwendung:

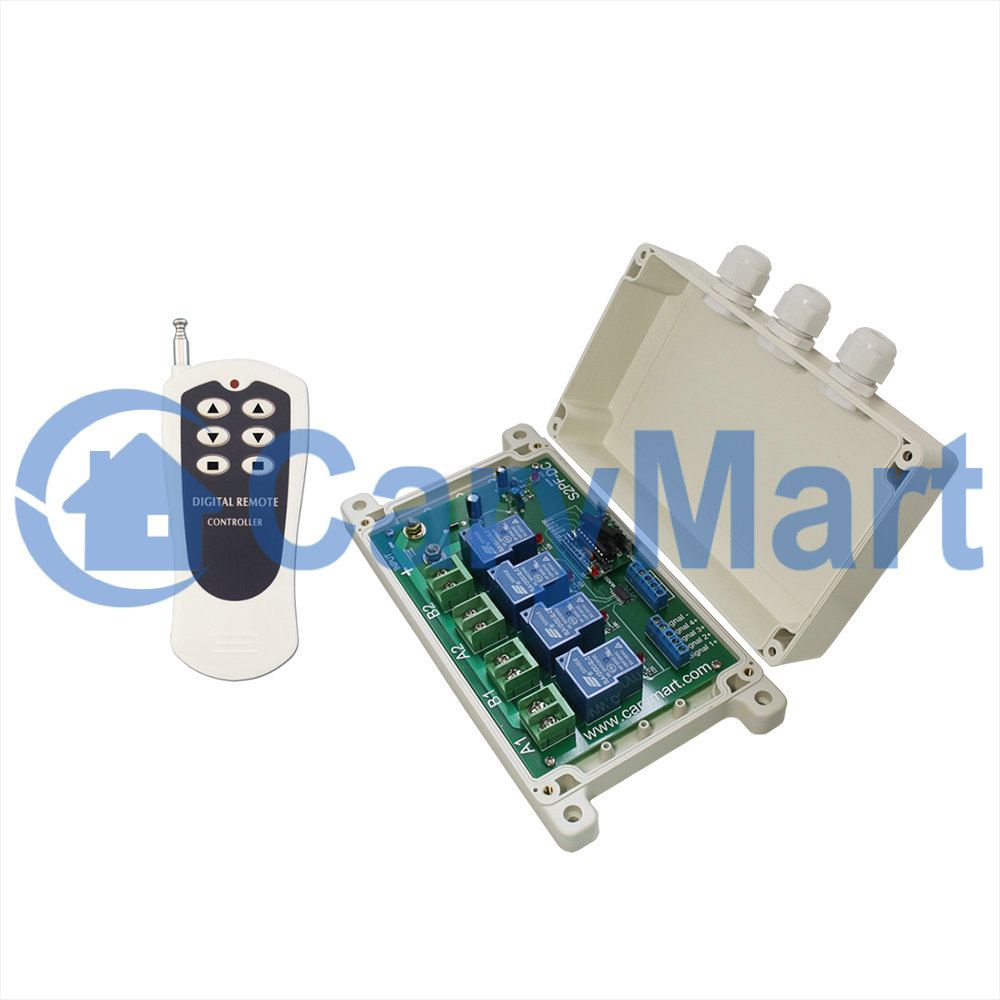

Dieses Fernbedienung schalter-Kit für DC elektromotor enthält einen Funk
handsender mit 6 Tasten und eins Empfänger. Mit einem Sender Kontrolle 2
motors (DC 06V / 09V / 12V / 24V) in die positive / umgekehrte Richtung
rotiert. Sie können zwei einschränkende Schalter an dem Empfänger verbinden
und sie benutzen, um die Rotation des Motors zu stoppen.
Es kann in Rollläden, Rolltoren, Projektionsschirmen, Markisen,
Förderbändern oder anderen Geräten und Ausrüstungen mit Gleichstrommotoren
verwendet werden.
Merkmal:
Drahtlose Steuerung, einfach zu installieren.
Geeignet für Gleichstrommotor oder Linearantrieb.

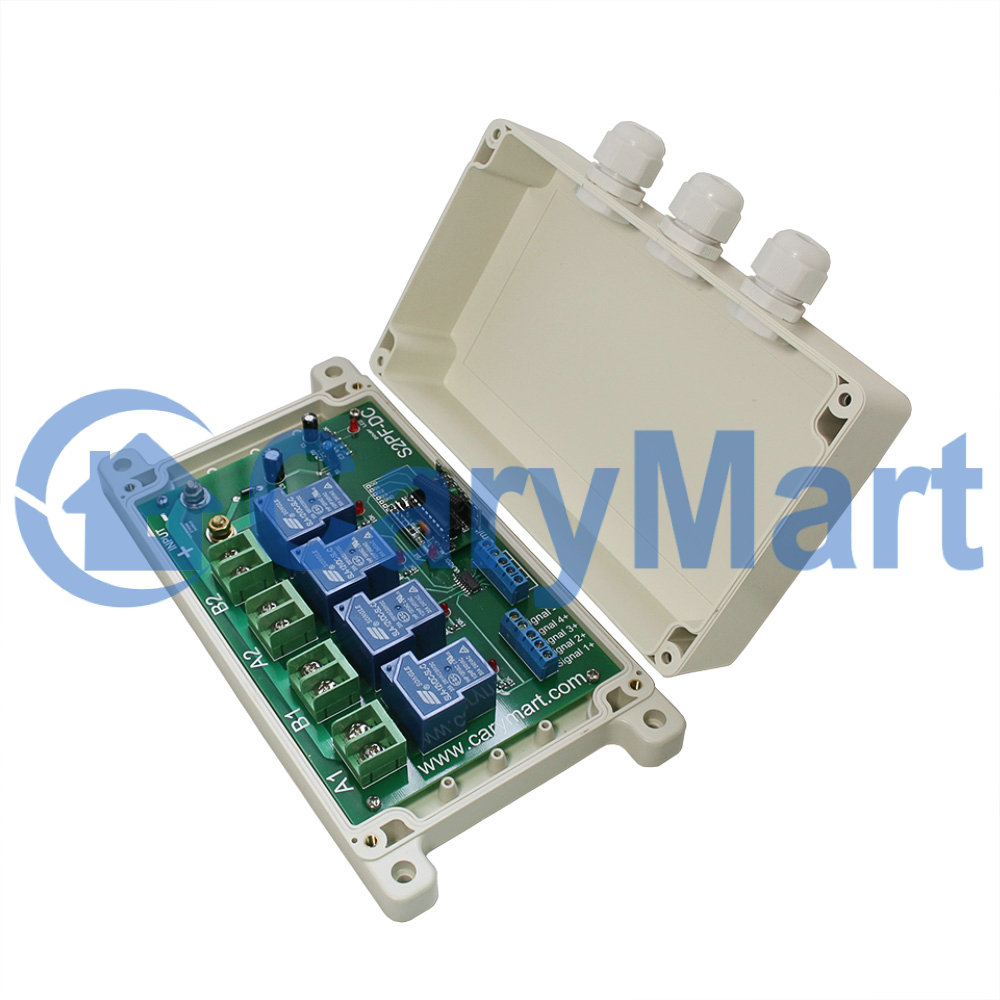

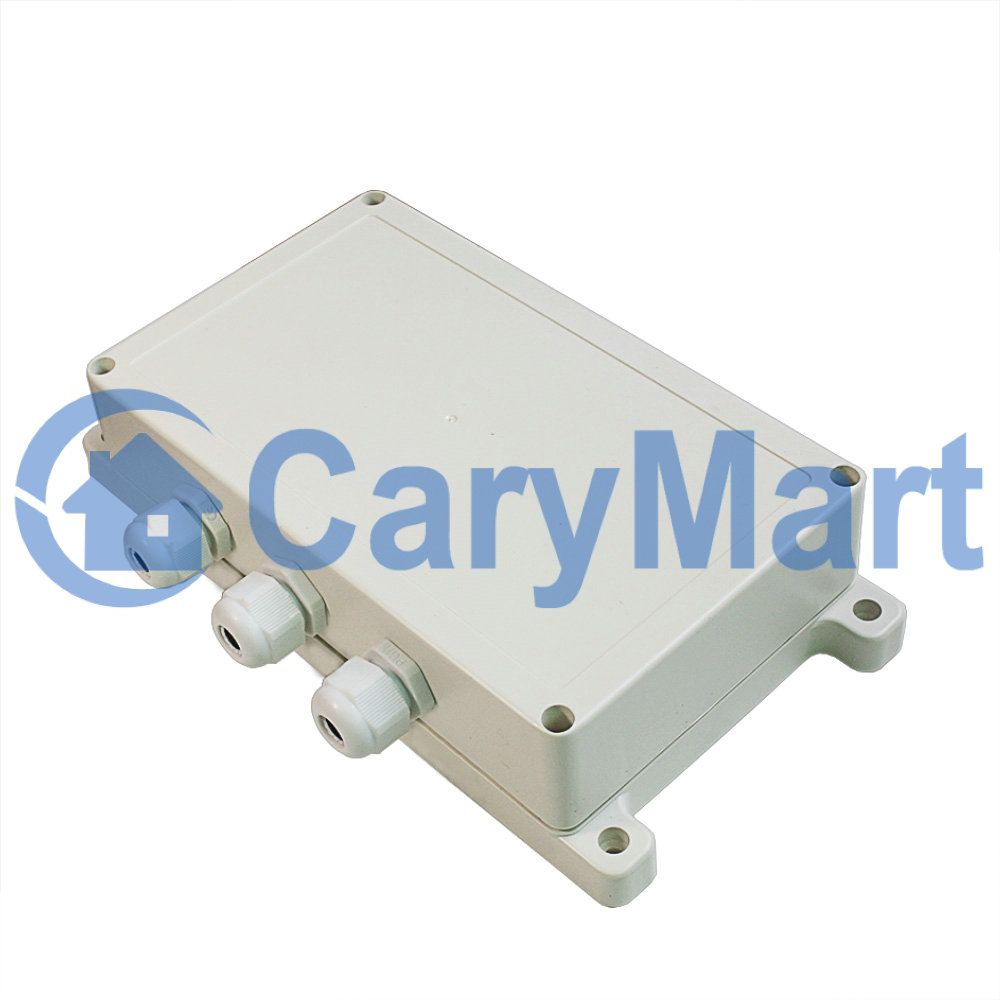

Wasserdicht: Der Empfänger hat wasserdichte Gehäuse und wasserdichter
Steckverbinder. Es kann im Freien installiert werden.
Zwei Arbeitsmodi.
Hohe Leistung: Jeder Kanal kann bei maximalem Strom 30A arbeiten.
Mit Grenzwert Steuerklemmen: Sie können Sensoren, Endschalter oder externe
Geräte anschließen, um den Motor oder den Linearantrieb zu stoppen.
Mit Verdrahtete Steuerklemmen: Sie können manuelle Schalter anschließen, um
den Motor oder den Linearantrieb zu steuern.
Sie können den Sender / die Fernbedienung verwenden um den Empfänger von
jedem Ort innerhalb eines zuverlässigen Arbeitsabstands aus zu steuern.
Das Funksignal des Senders kann durch Wände, Böden, Türen oder Fenster, aber
es wird einige Betriebsreichweite verlieren.
Verwenden 8-Bit-Mikroprozessor-konzipiert und entwickelt mit geringer
Leistung und Hochgeschwindigkeits-CMOS-Technik.
Der Empfänger hat den eingebauten Schutz vor Gegenstrom und übermäßigem
Strom.
Der Empfänger arbeitet nur mit dem ausgewählten Sender, der mit dem
Empfänger gekoppelt ist.
Ein oder einige Sender / Fernbedienungen können einen oder einige Empfänger
steuern gleichzeitig.
Es können zwei oder mehr Empfänger verwendet werden in der gleichen Gegend.
Empfängerparameter:
Modell: S2PF-DC06 / S2PF-DC09 / S2PF-DC12 / S2PF-DC24
Stromversorgung (Betriebsspannung): DC6V (S2PF-DC06), DC9V±1V (S2PF-DC09),
DC12V±1V (S2PF-DC12), DC24V±1V (S2PF-DC24), die Betriebsspannung muss
angegeben werden bei der Bestellung.
Output: DC6V (S2PF-DC06), DC9V (S2PF-DC09), DC12V (S2PF-DC12), DC24V
(S2PF-DC24)
Arbeitsfrequenz: 433.92 MHz
2 Wählbare Modi: Momentan, Verriegelung
Kanal: 2 Kanal, kann mit zwei Motoren arbeiten
Ruhestrom: ≤6mA
Maximale Arbeitsstrom : 30A / jeder Kanal, so kann die maximale
Motoranlaufstrom 30A nicht überschreiten.
Drahtbereich für die Terminals: 22-12 AWG
Betriebstemperatur: -20°C bis +70°C
Maße der PCB: 170mm x 109mm x 25mm
Maße des Koffers: 200mm x 120mm x 53mm

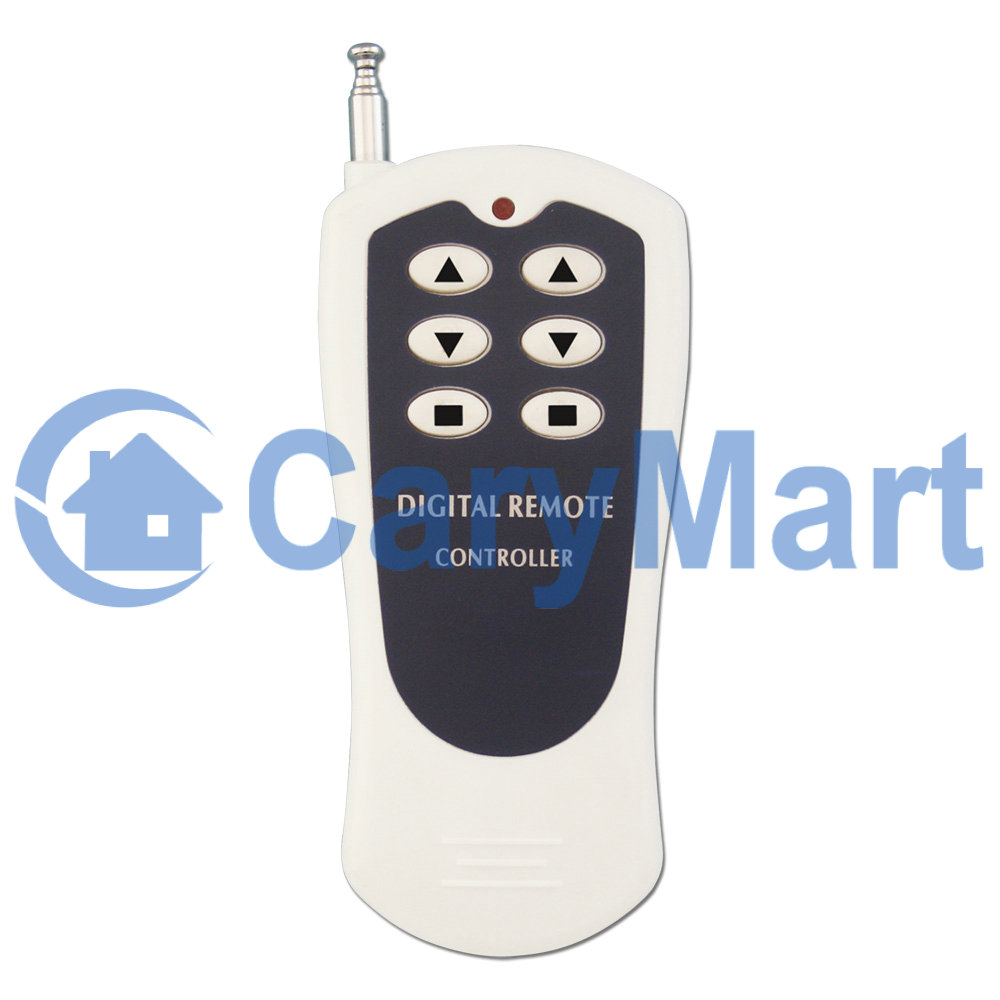

Parameter des Fernsteuerung / Handsender:
Modell: 0021052 (CV-6-2)
Kanal/Knopf: 6
Symbol des Knopfs: zwei ▲, zwei▼, zwei ■

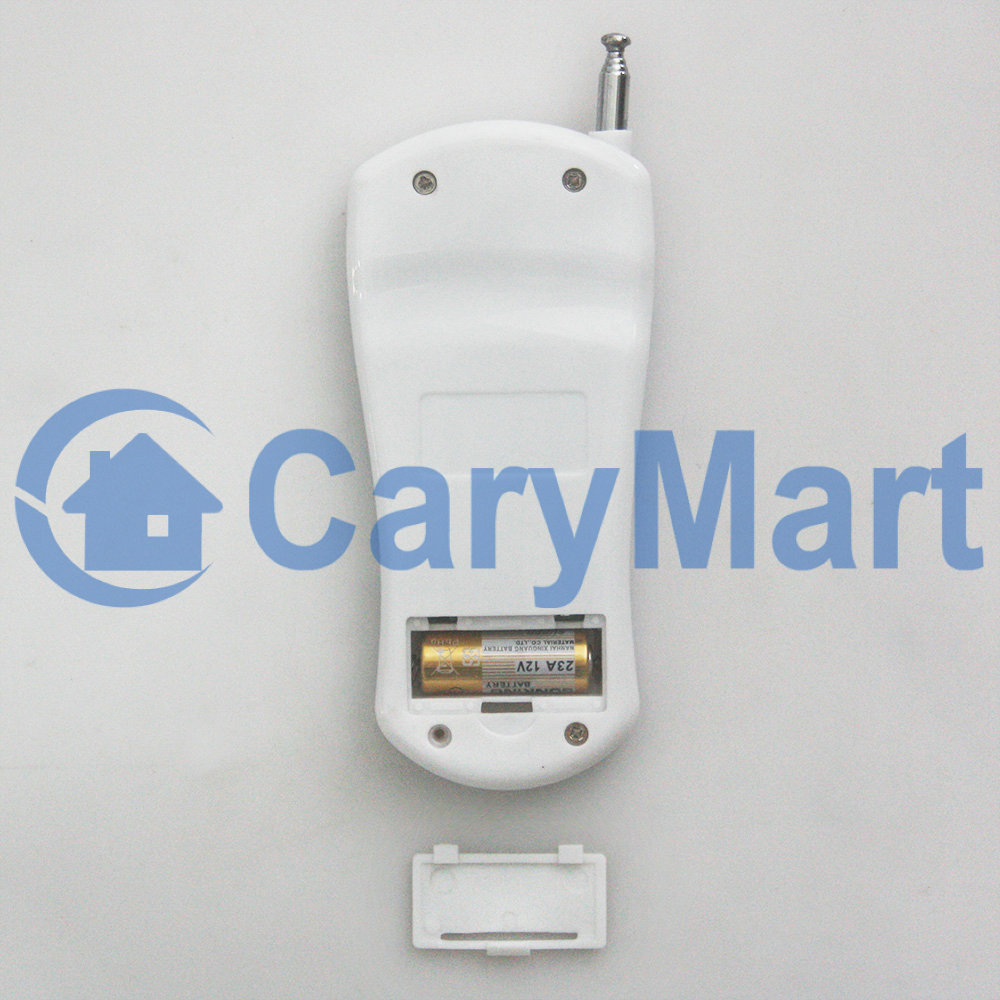

Betriebsspannung: 12V (1 x 23A -12V Batterie, kann 12 Monate benutzt werden)
Betriebsstrom: 15mA
Betriebsfrequenz: 433Mhz
Enkodierung Chip: LX2260A-R4
Enkodierung Typ: Festcode durch Löten, bis zu 6561 Kodes
Sendeentfernung: 500m / 1500ft (theoretisch)
Anpassung Modus: ASK
Betriebstemperatur: -20 °C bis+70 °C
Einheit Mass: 110 x 50 x 18 mm
Arbeitsentfernung:
Mit dem Sender (wie
CV-6-2
) bilden einen ein kompletten Set, der maximale
Arbeitsabstand darf 500 Meter betragen im Freifeld sein.
Der maximale Arbeitsabstand basiert auf theoretischen Daten, die ohne
Barrieren und ohne Störungen vorliegen würden. Aber in wirklichem Leben wird
es durch Bäume, Mauern oder andere Gebäude behindert und durch andere
Funksignale gestört. Daher kann es sein, dass der tatsächliche Sie einen
größeren Arbeitsbereich wünschen, können Sie eine externe Antenne am
Empfänger installieren.
Verwendung:
Der Empfänger kann zur Steuerung des DC 06V / 09V / 12V / 24V Motors oder
des Linearantriebs verwendet werden. Wenn die Stromversorgung dieser Geräte
DC 12V beträgt, sollten Sie den Empfänger mit derselben DC 12V Version
auswählen. Wenn die Stromversorgung dieser Geräte DC 24 V beträgt, sollten
Sie den Empfänger mit derselben DC 24 V Version auswählen.
Verdrahtung:

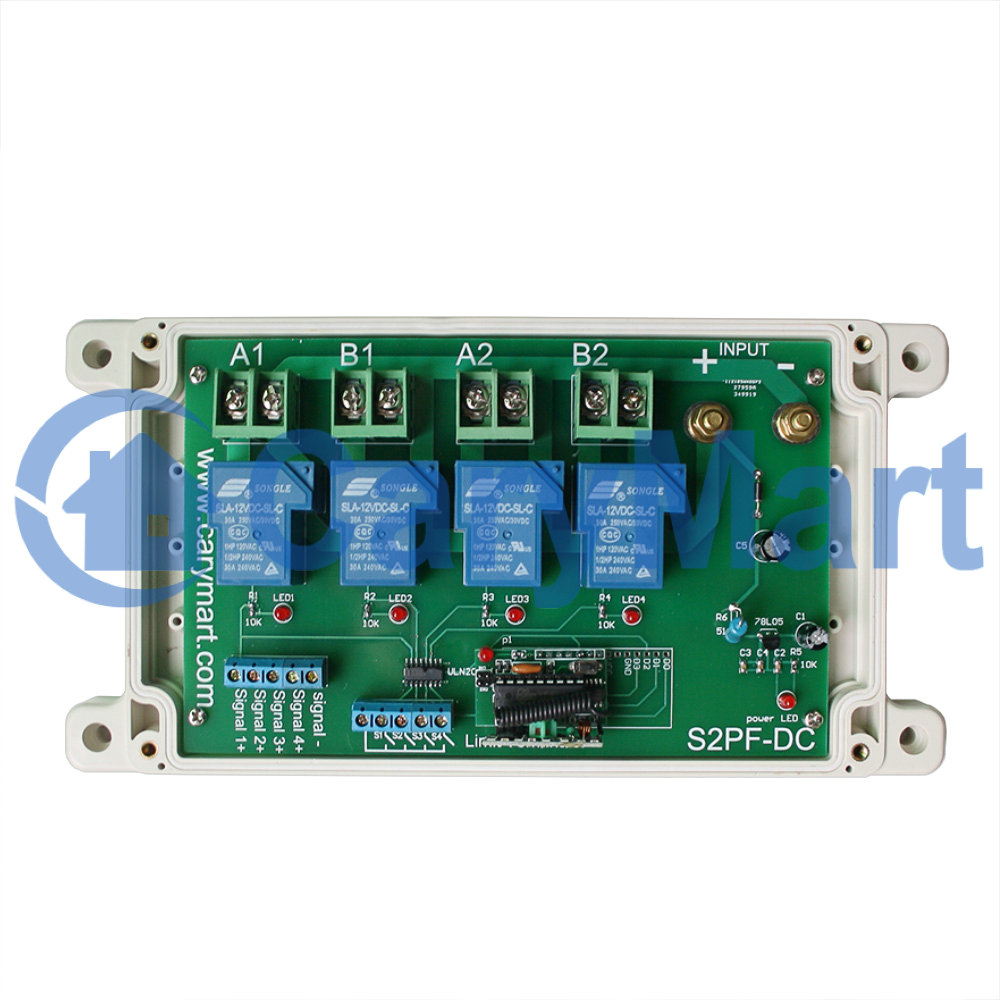

1) Verbinden Pluspol von DC Stromversorgung an Klemme “+” von Eingang, und
verbinden den Minuspol von DC Stromversorgung an Klemme “-” von Eingang.
2) Verbinden Sie DC Motor 1 an die Klemmen "A1" und "B1" des Empfängers an;
Verbinden Sie DC Motor 2 an die Klemmen "A2" und "B2" des Empfängers an.
Sie können zwei Drähte von Motor austauschen,um die Drehrichtung des Motors
zu wechseln.
Einstellen des verschiedenen Kontrolle Modis:
Der Empfänger wird vor Verlassen des Werks in den Verriegelungsmodus
versetzt. Wenn Sie anderen Kontrolle Modus benutzen möchten, gehen Sie wie
folgt:
1) Einstellung der Modus Verriegelung: Keinen Kontakt auf Steckbrücke-1
(CN1) oder Steckbrücke-2 (CN2).
Der Betrieb des Verriegelung modus mit dem Sender CV-6-2:
Drücken Sie die Taste ▲ auf der linken Seite am Sender: Motor 1 rotiert in
positive Richtung.
Drücken Sie die Taste ■ auf der linken Seite am Sender: Motor 1 stoppt.
Drücken Sie die Taste ▼ auf der linken Seite am Sender: Motor 1 rotiert in
negative Richtung.
Drücken Sie die Taste ■ auf der linken Seite am Sender: Motor 1 stoppt.
Drücken Sie die Taste ▲ auf der rechten Seite am Sender: Motor 2 rotiert in
positive Richtung.
Drücken Sie die Taste ■ auf der rechten Seite am Sender: Motor 2 stoppt.
Drücken Sie die Taste ▼ auf der rechten Seite am Sender: Motor 2 rotiert in
negative Richtung.
Drücken Sie die Taste ■ auf der rechten Seite am Sender: Motor 2 stoppt.
2) Einstellung der Modus Momentan: Kontakt nur auf Steckbrücke-1 (CN1).
Der Betrieb des Momentan modus mit dem Sender CV-6-2:
Drücken und halten die Taste ▲ auf der linken Seite am Sender: Motor 1
rotiert in positive Richtung; Lassen die Taste frei: Motor 1 stoppt.
Drücken und halten die Taste ▼ auf der linken Seite am Sender: Motor 1
rotiert in negative Richtung; Lassen die Taste frei: Motor 1 stoppt.
Drücken und halten die Taste ▲ auf der rechten Seite am Sender: Motor 2
rotiert in positive Richtung; Lassen die Taste frei: Motor 2 stoppt.
Drücken und halten die Taste ▼ auf der rechten Seite am Sender: Motor 2
rotiert in negative Richtung; Lassen die Taste frei: Motor 2 stoppt..
Limit-Steuerklemmen
Limit-Steuerklemmen S1, S2, S3 and S4 sind normalerweise geöffnet, Sie
können Endschalter oder Sensoren (Normalerweise Geöffneter-Typ) an Klemmen
S1, S2, S3 and S4 anschließen, und dann können Sie Endschalter oder Sensoren
zur Stopp des Motors benutzen.
Wenn Motor 1 in positive Richtung rotiert, verbinden Sie zwei Klemmen von
S1, wird der Motor 1 sofort automatisch stoppen.
Wenn Motor 1 in umgekehrte Richtung rotiert, verbinden Sie zwei Klemmen von
S2, wird der Motor 1 sofort automatisch stoppen.
Wenn Motor 2 in positive Richtung rotiert, verbinden Sie zwei Klemmen von
S3, wird der Motor 2 sofort automatisch stoppen.
Wenn Motor 2 in umgekehrte Richtung rotiert, verbinden Sie zwei Klemmen von
S4, wird der Motor 2 sofort automatisch stoppen.
Verdrahtete Steuerklemmen
Sie können Handschalter, externe Geräte oder Sensoren ( mit
Kleinsignal-Ausgänge ) zur Steuerung des Motor verbinden.

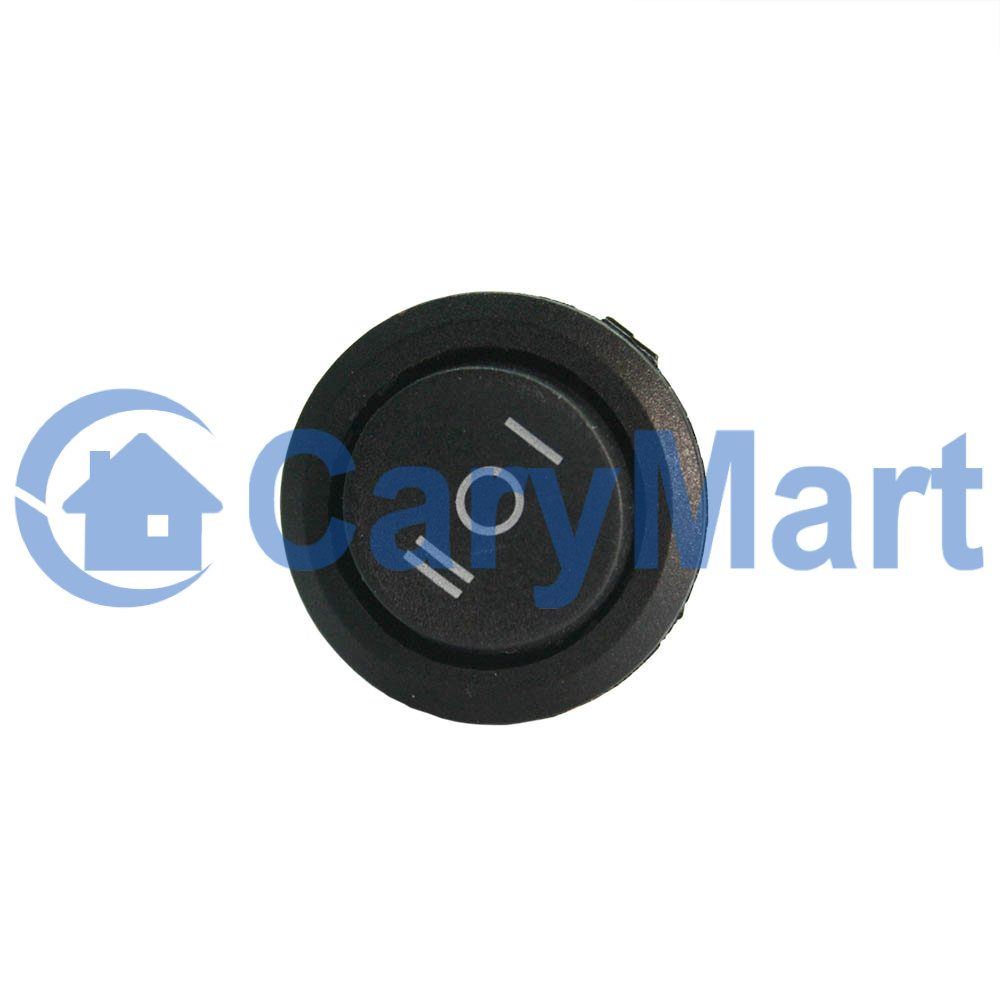

1) Handschalter
Sie können Handschalter an Klemmen “Signal-”, “Signal 1+”, “Signal 2+”,
“Signal 3+”, “Signal 4+”, dann können Sie Handschalter zur Steuerung des
Motor benutzen.
Wenn Sie Klemmen “Signal 1+” und “Signal-” verbinden, rotiert Motor 1 in
positive Richtung. Wenn Sie “Signal 1+” und “Signal-” trennen, motor 1
stoppt.
Wenn Sie Klemmen “Signal 2+” und “Signal-” verbinden, rotiert Motor 1 in
ungekehrte Richtung. Wenn Sie “Signal 2+” und “Signal-” trennen, motor 1
stoppt.
Wenn Sie Klemmen “Signal 3+” und “Signal-” verbinden, rotiert Motor 2 in
positive Richtung. Wenn Sie “Signal 3+” und “Signal-” trennen, motor 2
stoppt.
Wenn Sie Klemmen “Signal 4+” und “Signal-” verbinden, rotiert Motor 2 in
ungekehrte Richtung. Wenn Sie “Signal 4+” und “Signal-” trennen, motor2
stoppt.
2) Signaleingang
Sie können externe Geräte ( mit Kleinsignal-Ausgänge ) an “Signal-”, “Signal
1+”, “Signal 2+”, “Signal 3+”, “Signal 4+”, anschließen. Signalausgang von
externer Geräte kann den Motor steuern.
Wenn die externe Geräte die Kleinsignal-Ausgänge an Klemmen “Signal-” and
“Signal 1+“ ausgeben, rotiert Motor 1 in positive Richtung.
Wenn die externe Geräte die Kleinsignal-Ausgänge an Klemmen “Signal-” and
“Signal 2+“ ausgeben, rotiert Motor 1 in umgekehrte Richtung.
Wenn die externe Geräte die Kleinsignal-Ausgänge an Klemmen “Signal-” and
“Signal 3+“ ausgeben, rotiert Motor 2 in positive Richtung.
Wenn die externe Geräte die Kleinsignal-Ausgänge an Klemmen “Signal-” and
“Signal 4+“ ausgeben, rotiert Motor 2 in umgekehrte Richtung.
Lieferumfang:
1 x Empfänger: S2PF-DC06 / S2PF-DC09 / S2PF-DC12 / S2PF-DC24
1 x Handsender: CV-6-2
1 x Bedienungsanleitung
