Einführung:

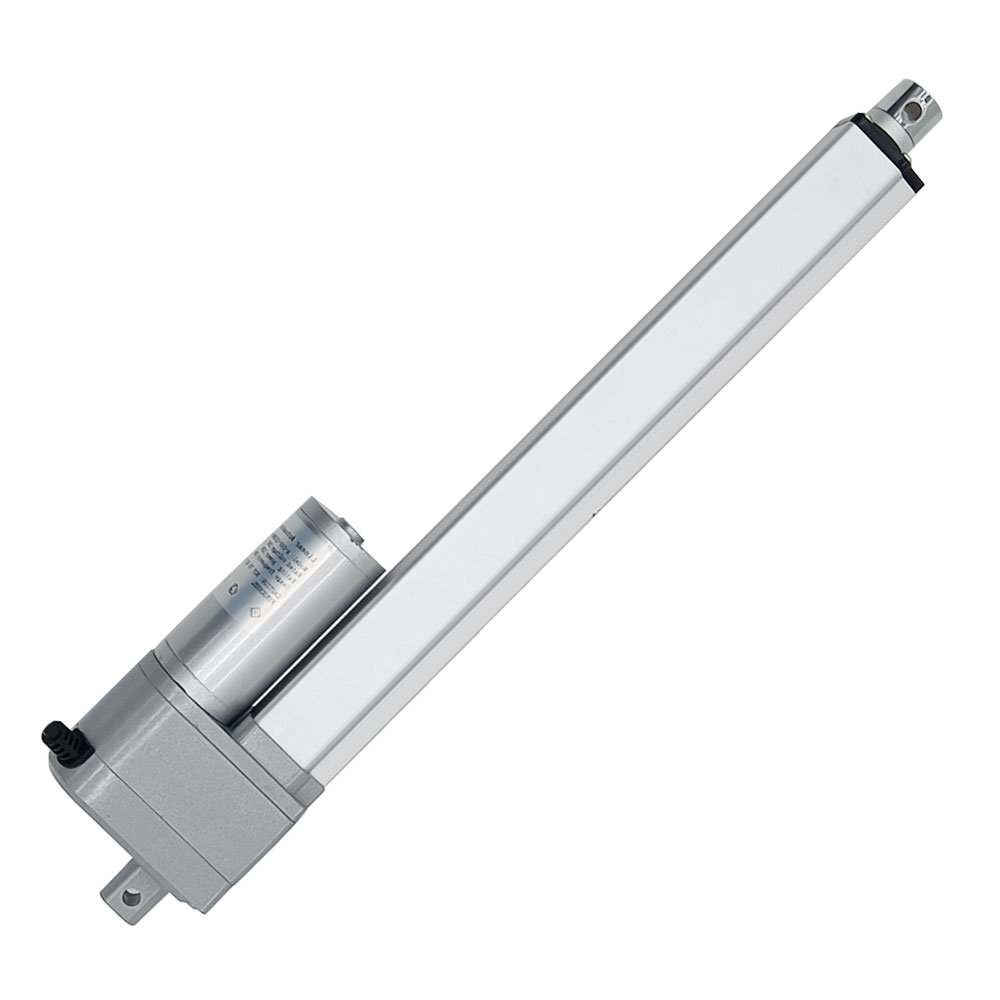

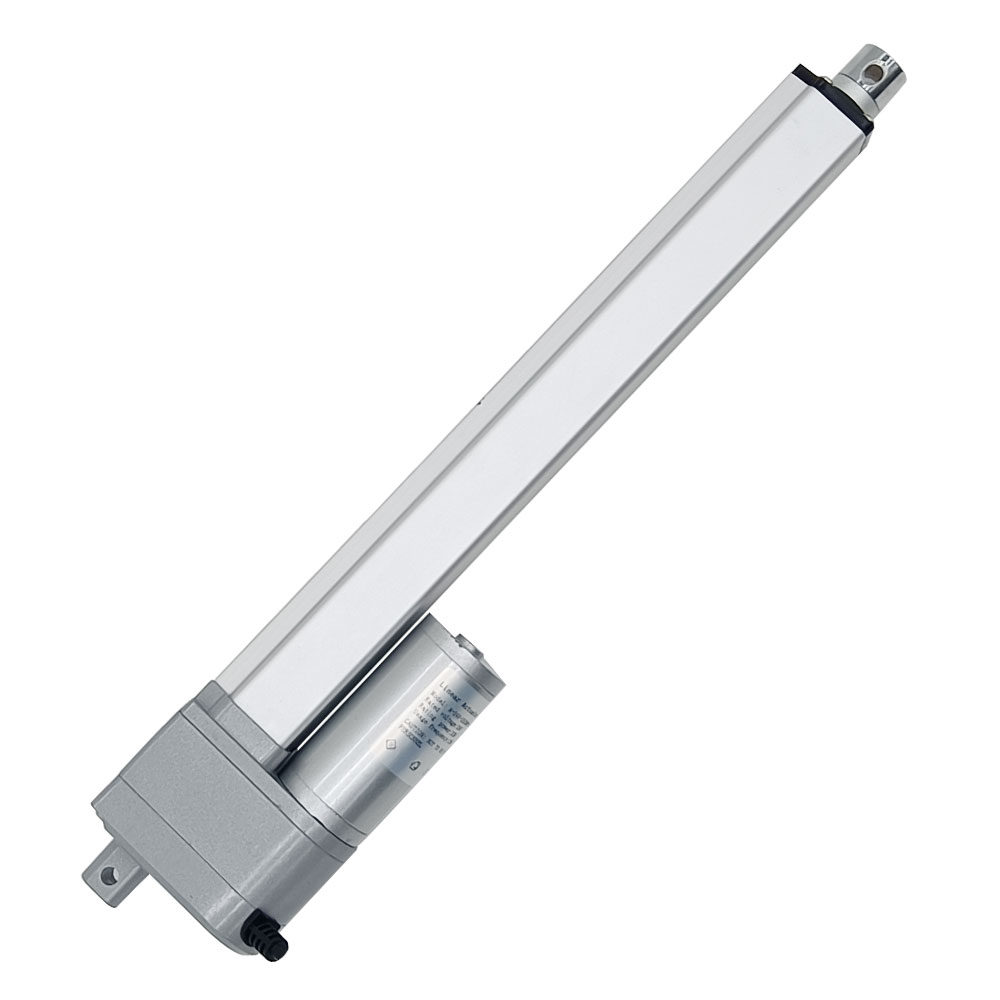

Dieser Linearantrieb verfügt über ein eingebautes Potentiometer mit drei
angeschlossenen Ausgangsleitungen. Wenn sich der Linearantrieb bewegt,
ändert sich der Widerstandswert zwischen den Ausgangsleitungen entsprechend.
Auf diese Weise können wir durch Messen des Widerstandswerts die
entsprechende Bewegungsposition des Linearantriebs ermitteln.
Applikation:
Hauptsächlich verwendet für Türen, Fenster, Keller, Falltüren,
Solar-Tracking-Systeme, medizinische Geräte, Landmaschinen, Fahrzeuge,
Schiffe, Aufzugsplattformen, Hubtische, TV-Aufzüge, Roboter, Schränke,
Massagesofas, elektrische Betten, medizinische Stühle und andere elektrische
Geräte. Es kann diese Geräte öffnen, schließen, schieben, ziehen, anheben
und absenken.
Es kann hydraulische und pneumatische Produkte ersetzen, um den
Stromverbrauch zu sparen.
Kennzeichen:
Hochwertige Produkte und hochwertige Dienstleistungen

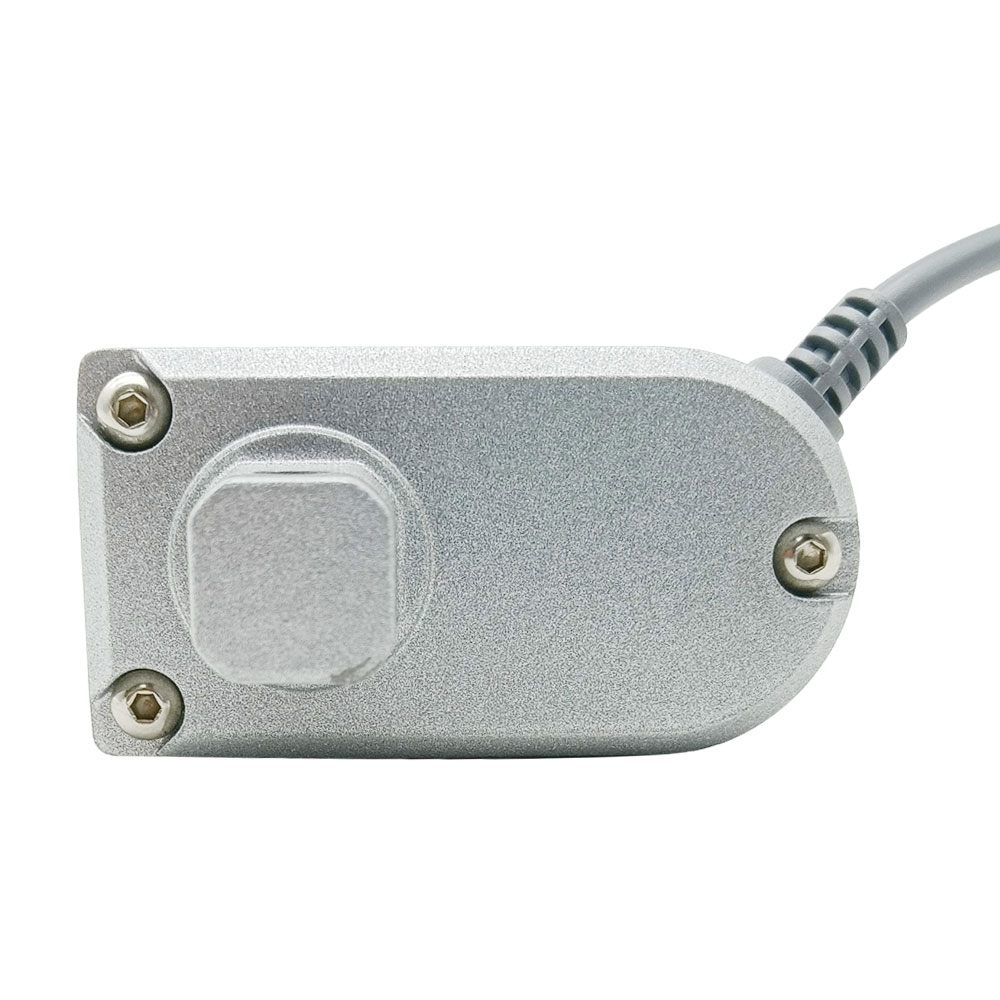

Neues Gehäusedesign, hohe Arbeitsstabilität
Metallgehäuse, geeignet für den Einsatz in sehr rauen Umgebungen

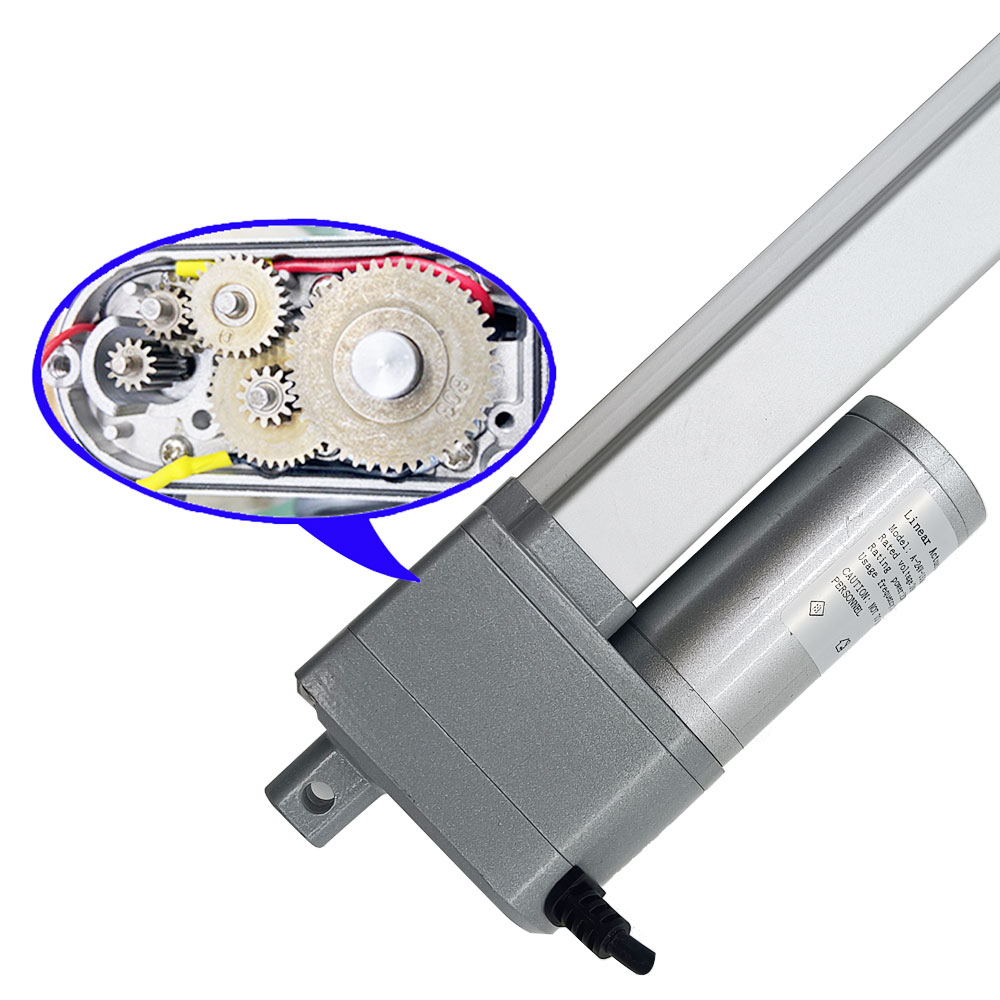

Metallgetriebe, hochfestes verschleißfestes Getriebe

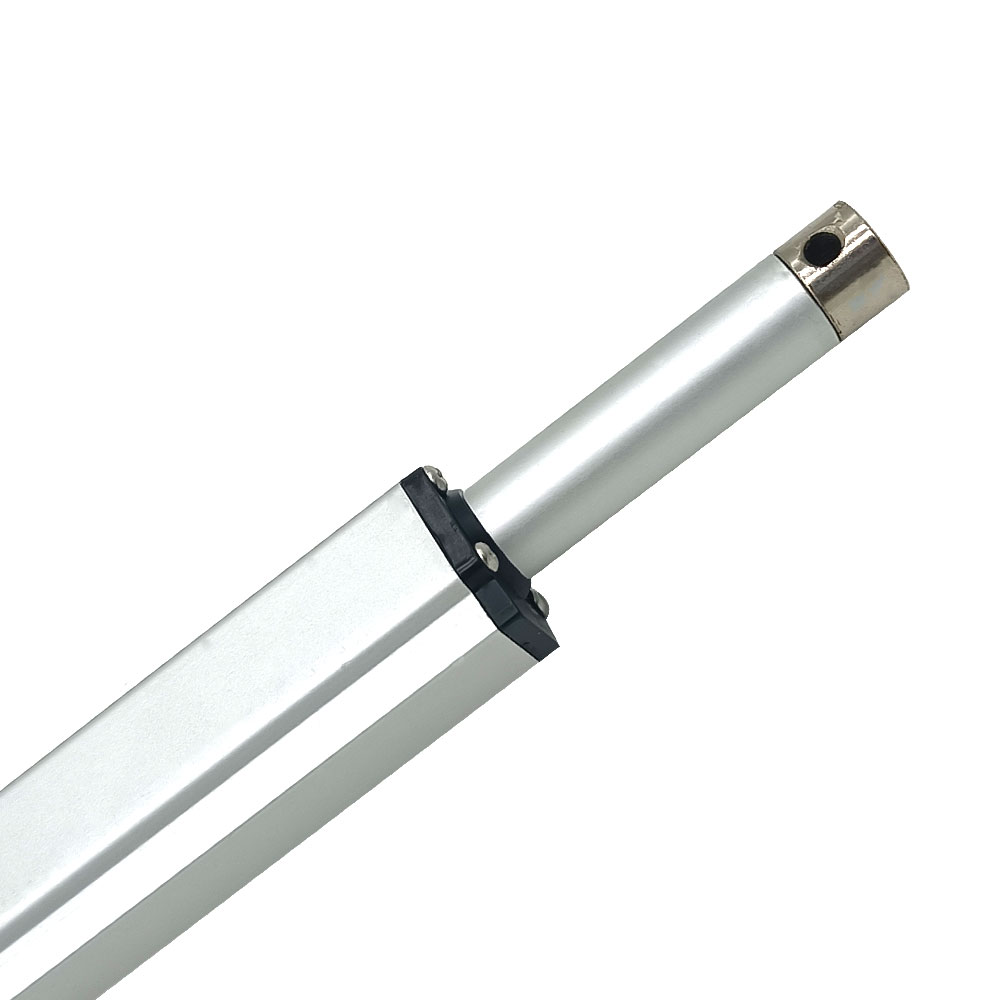

Teleskoprohr und Außenrohr aus Aluminiumlegierung, gute
Korrosionsbeständigkeit

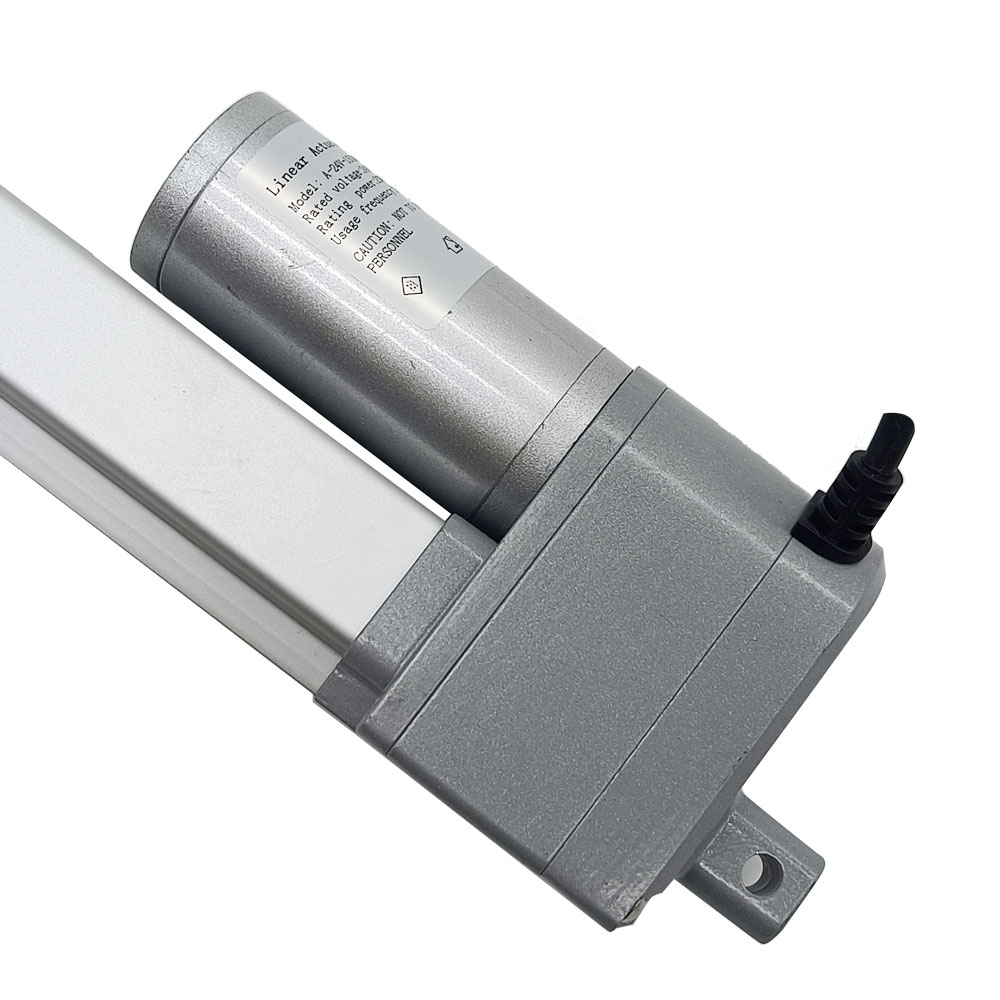

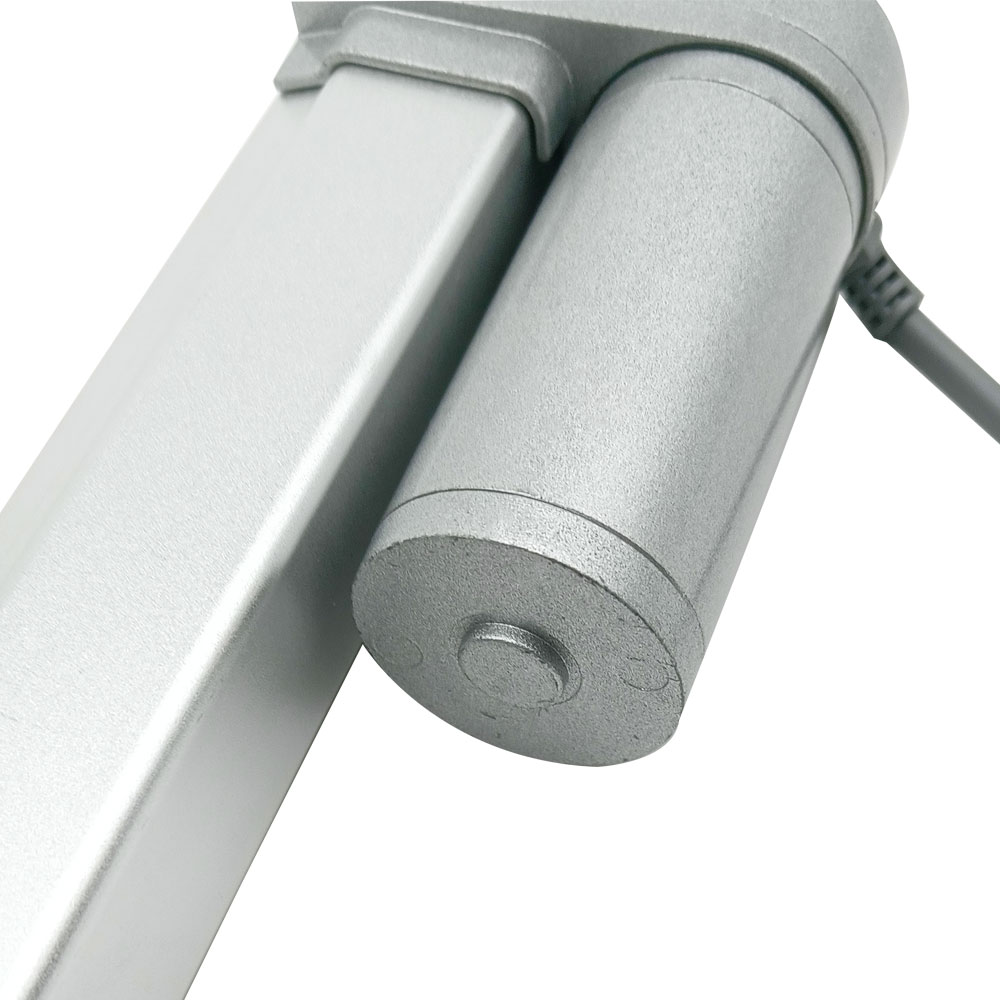

Robustes Design, Hochleistungs Gleichstrommotor
Starker Schub, bis zu 2000N / 200 kg bei 5mm/s
Mehrere Geschwindigkeits optionen, von 5 mm/s bis 160 mm/s
Mehrere Hublänge optionen, von 10 mm bis 1500 mm
Wir können jede Hublänge von 10 mm bis 1500 mm anpassen, z. B. 380 mm, 750
mm, 1250 mm usw.
Fortschrittliche wasserdichte und staubdichte Technologie
Niedrige Stromverbrauch und niedrige Lärm
Eingebaute zwei Endlagenschalter, der Linearantrieb stoppt automatisch wenn
die Hubstange die Endposition erreicht.
Mit eingebautem Potentiometer
Mit Selbsthemmungsfunktion, um die Lastposition nach dem Stopp zu halten,
und es ist keine Stromversorgung erforderlich.
Wartungsfrei
Spezifikationen:
Optionale Arbeitsspannung: 12V DC, 24V DC, 36V DC oder 48V DC, und 24V ist
die am häufigsten verwendete Betriebsspannung.
Hubbereich: 250 mm
Optionale Geschwindigkeit: 5±1mm/s, 10±2mm/s, 15±3mm/s, 20±4mm/s, 25±5mm/s,
40±8mm/s, 55±10mm/s, 65±12mm/s, 100±15mm/s, 160±20mm/s
Das Obige ist die Geschwindigkeit ohne Last, und die tatsächliche
Arbeitsgeschwindigkeit wird sich allmählich verlangsamen, wenn die Last
zunimmt.
Max. Last: 2000N / 200 kg bei 5mm/s
Linearantrieb kann maximale Tragfähigkeit erreichen, wenn es in vertikaler
Richtung arbeitet, und die Zugkraft ist geringer als die Schubkraft.
Leerlaufstrom: 0.5~1A bei 12V oder 0.3~0.5A bei 24V
Volllaststrom: 3~6A bei 12V oder 1.5~3A bei 24V
Bitte verwenden Sie ein 12V/6A oder 24V/3A Netzteil, um den Linearantrieb
mit Strom zu versorgen.
Wellendurchmesser: 20mm
Der Durchmesser der Befestigungslöcher für die Front- und Rücksteckverbinder:
6mm
Gehäusematerial: Aluminiumlegierung
Hubstangenmaterial: Aluminiumlegierung
Zahnradmaterial: Stahllegierung
Motortyp: Gebürsteter Gleichstrommotor

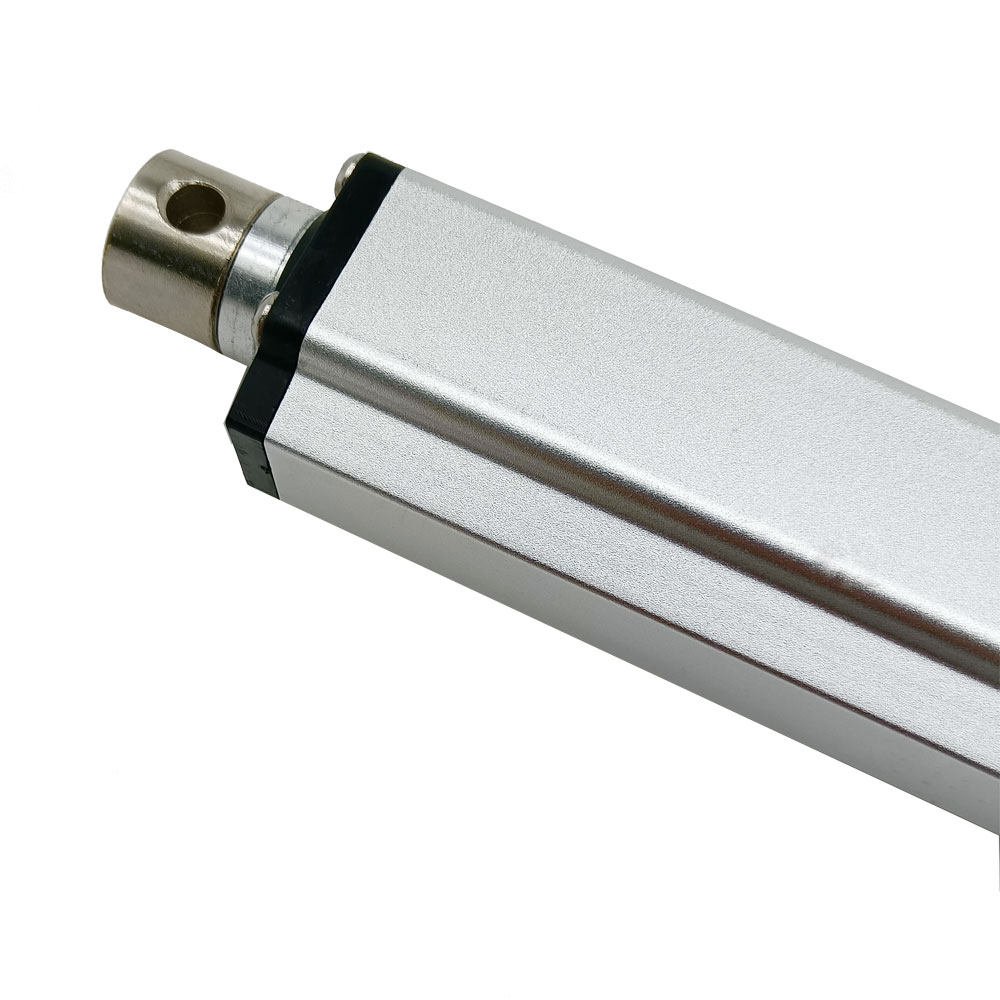

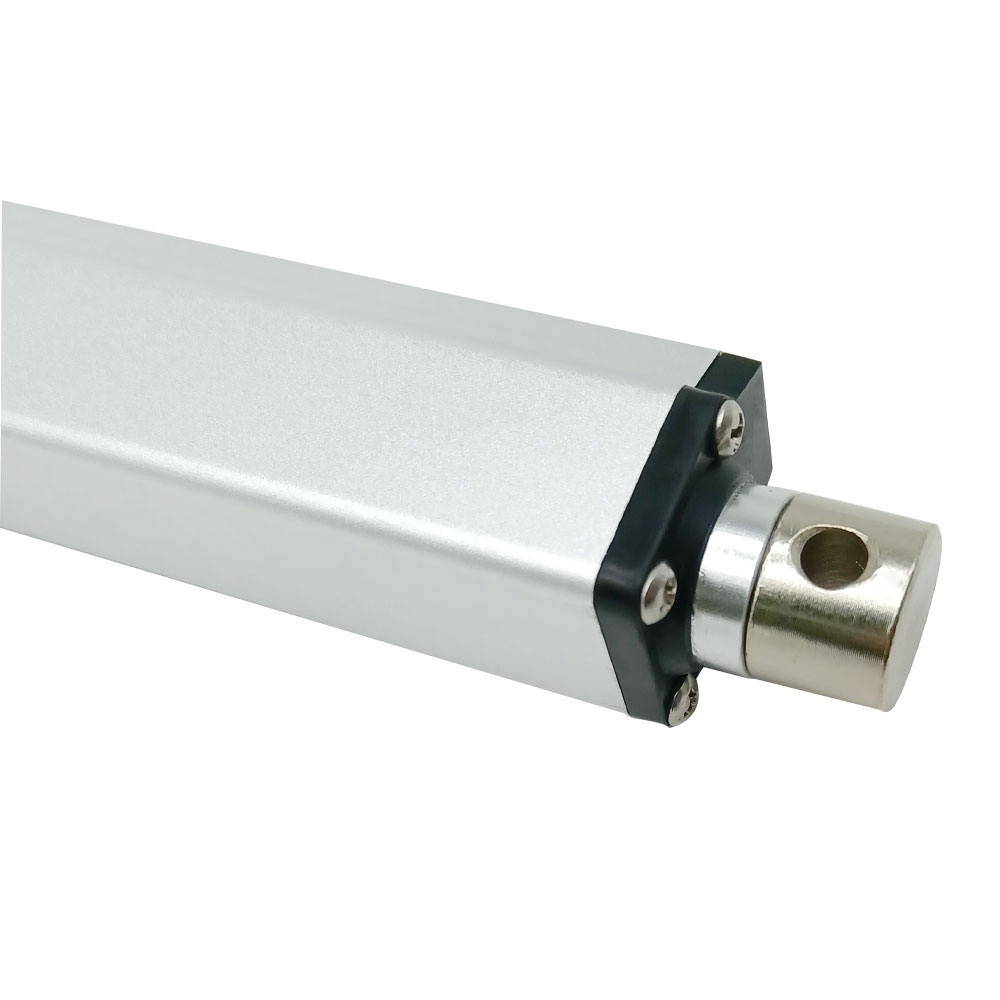

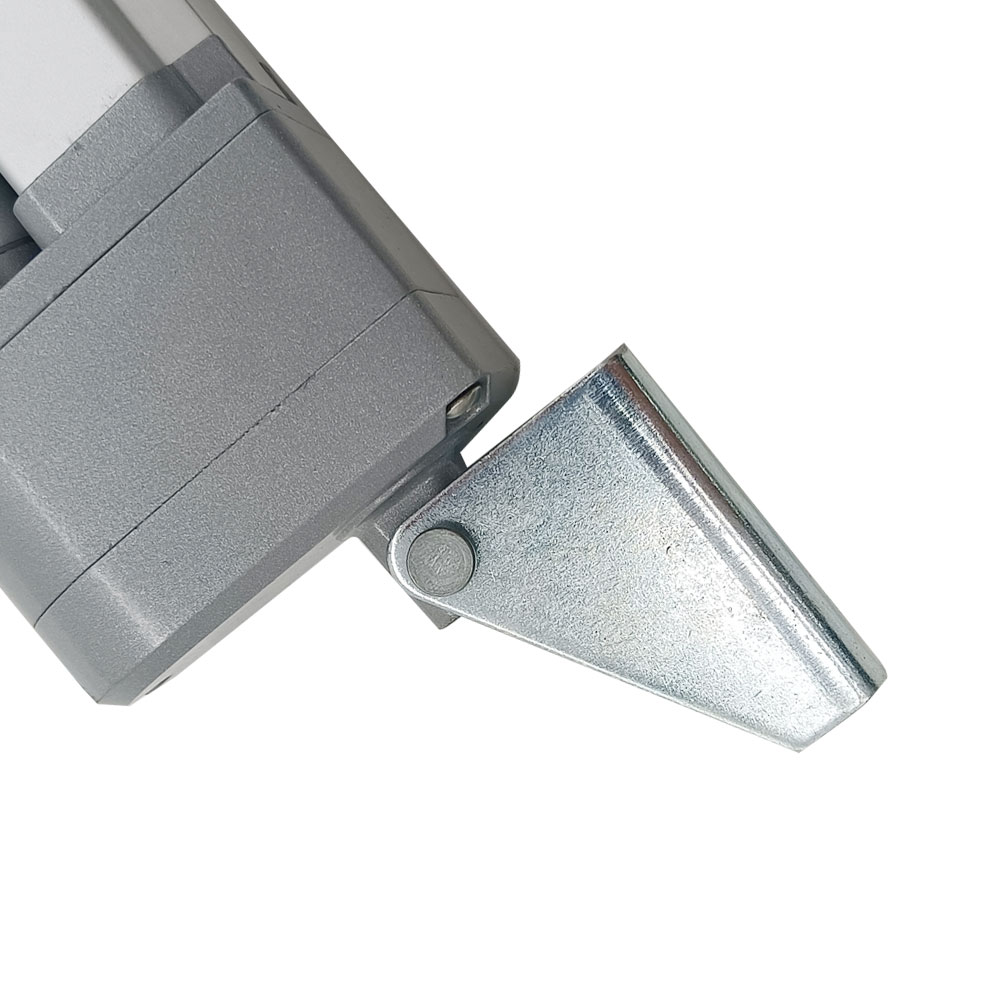

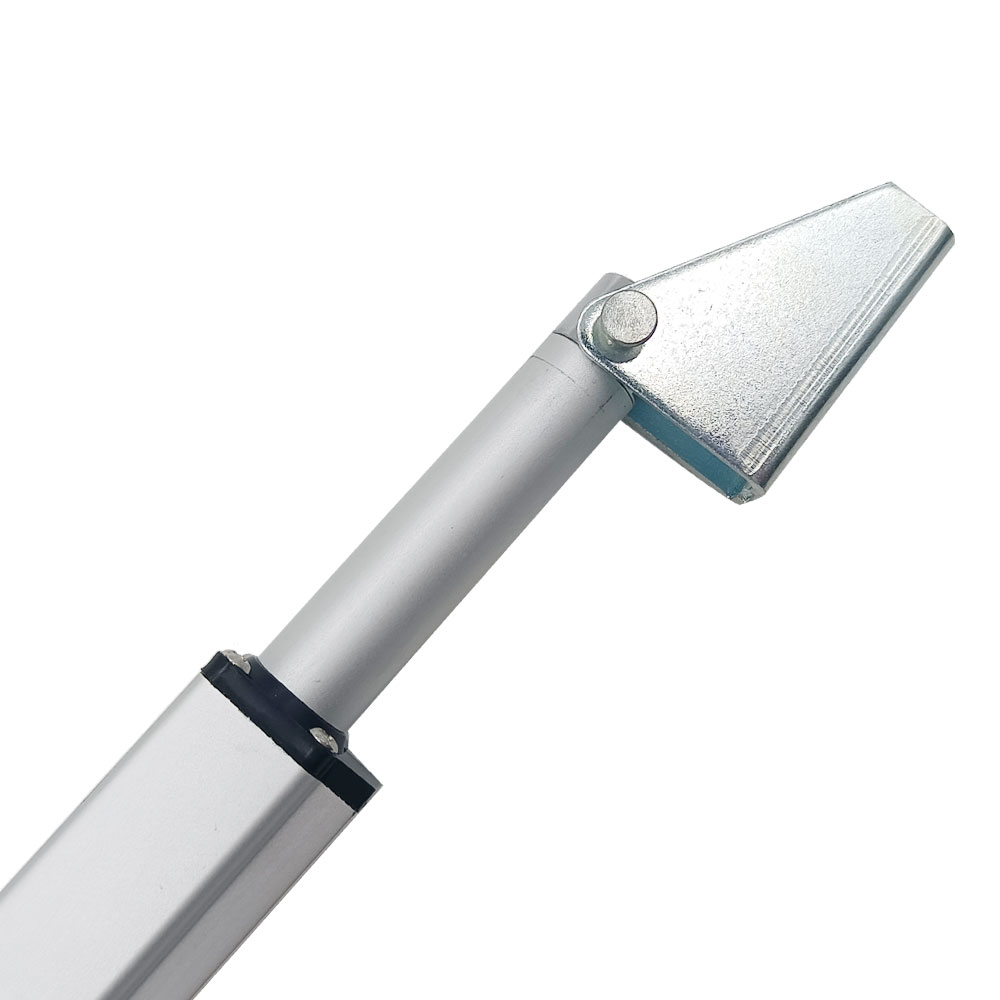

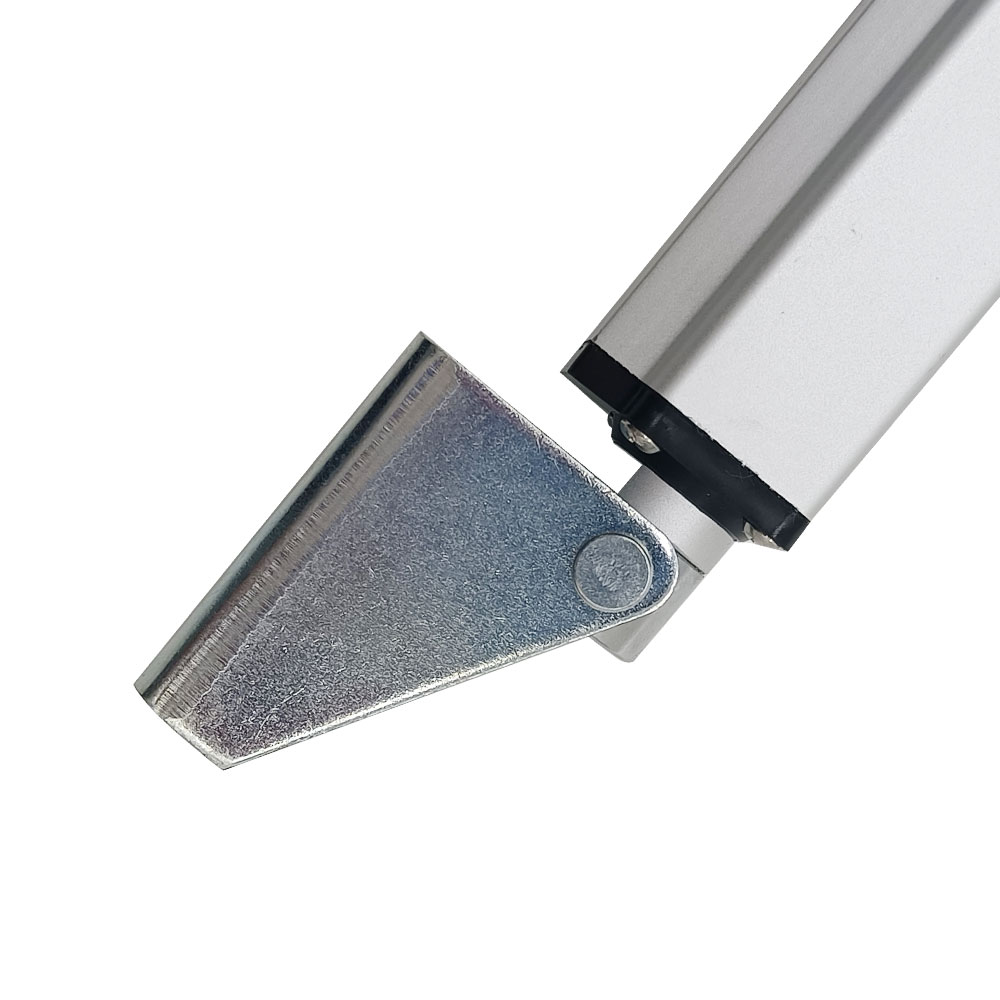

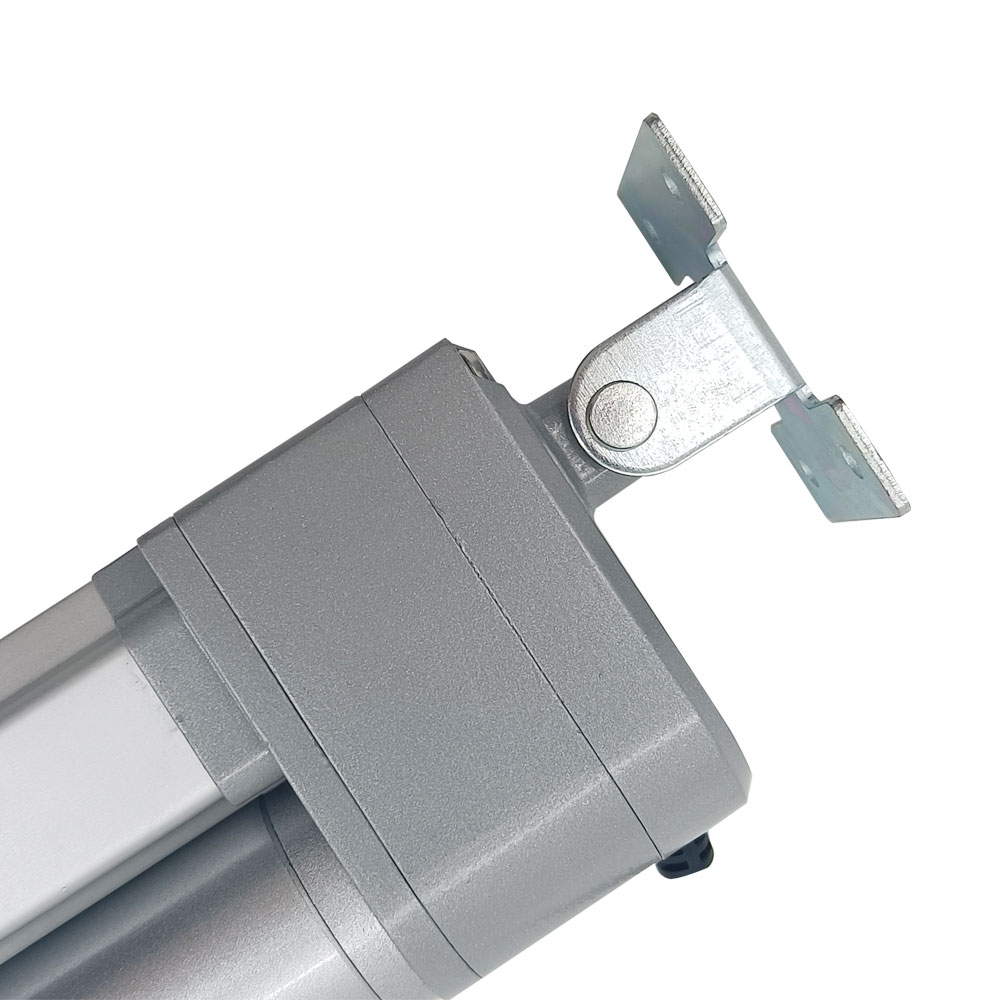

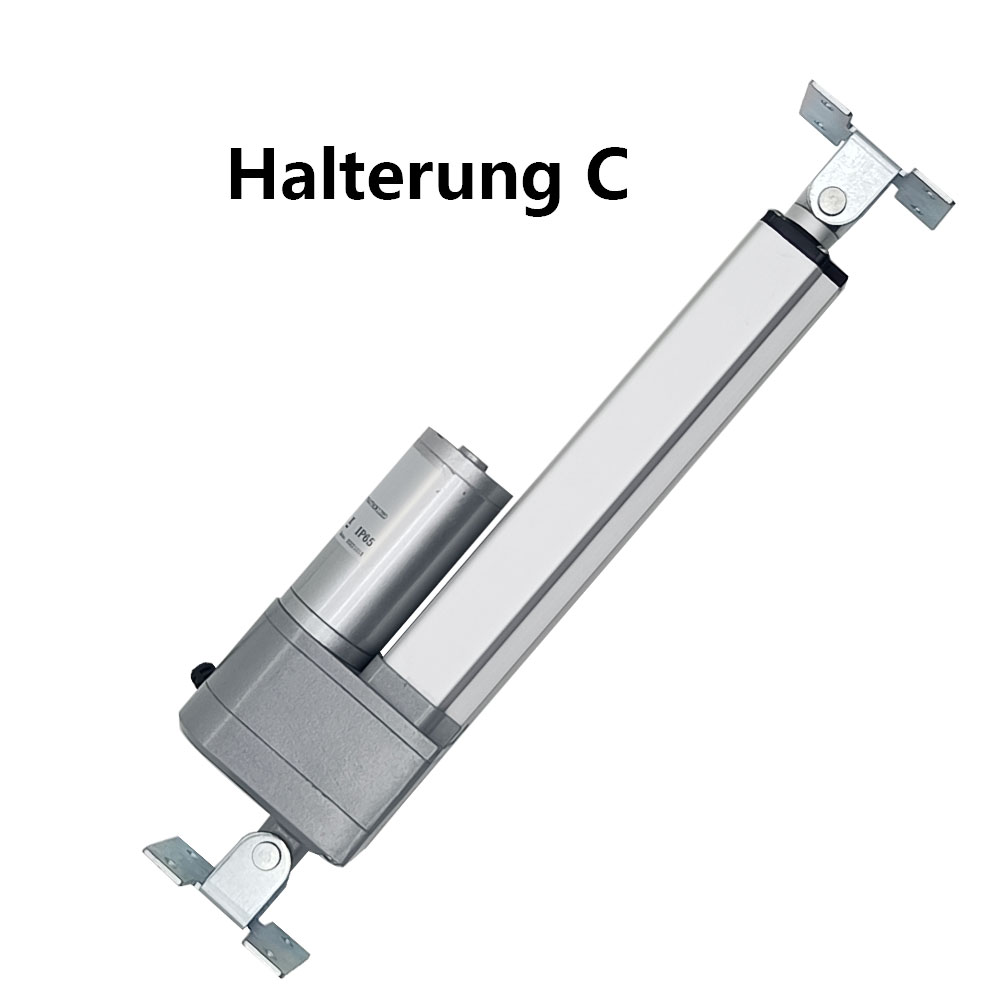

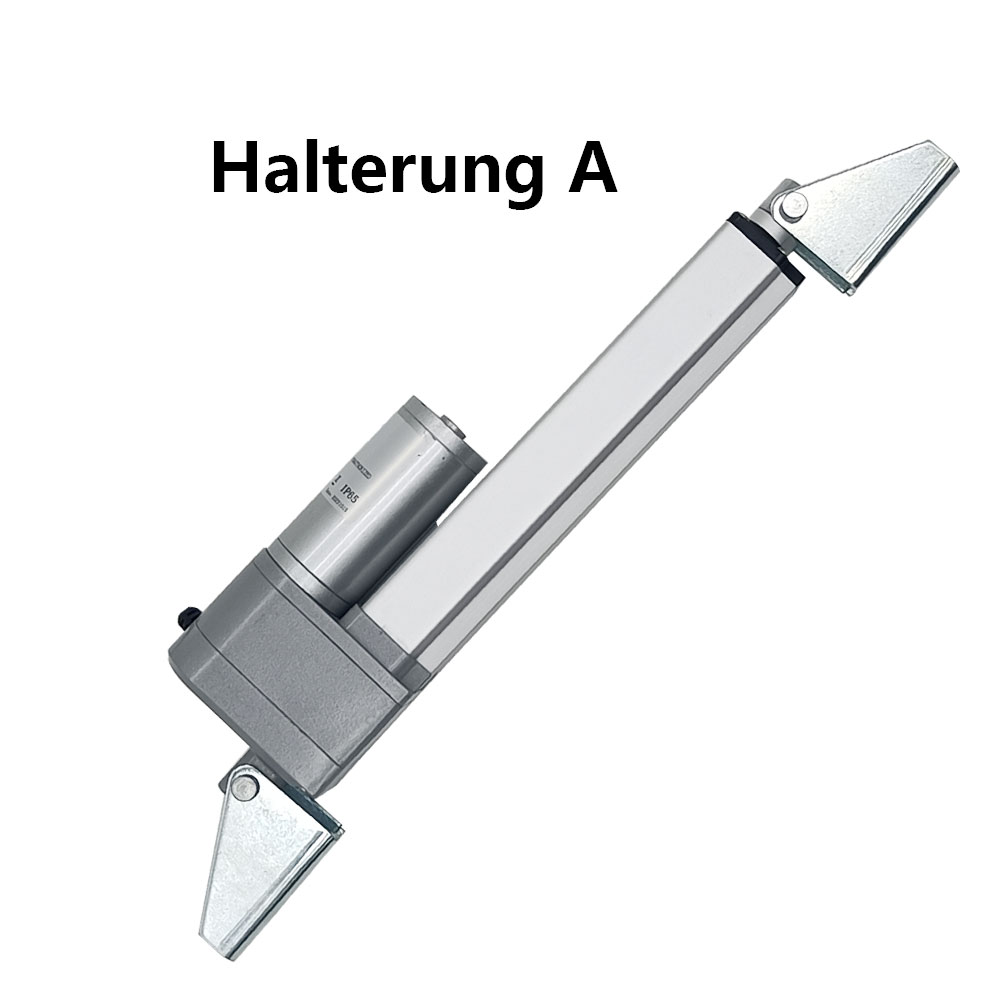

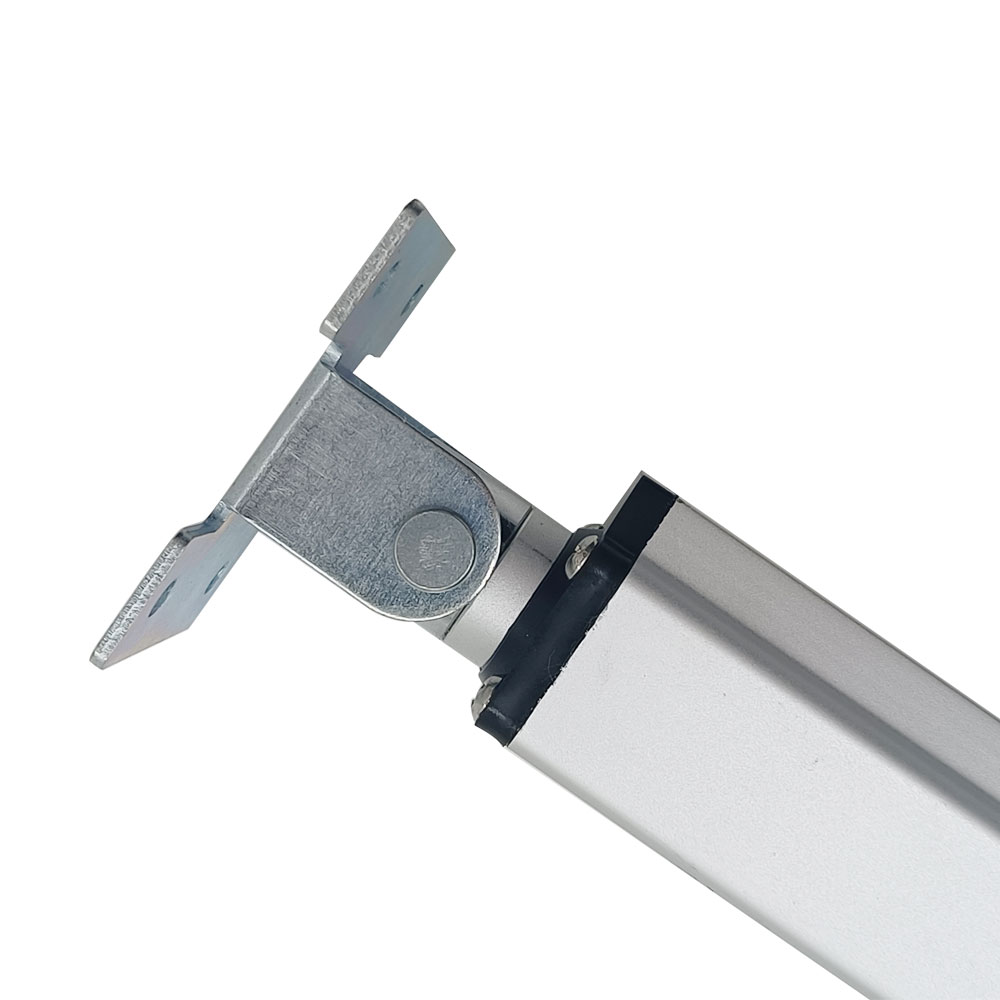

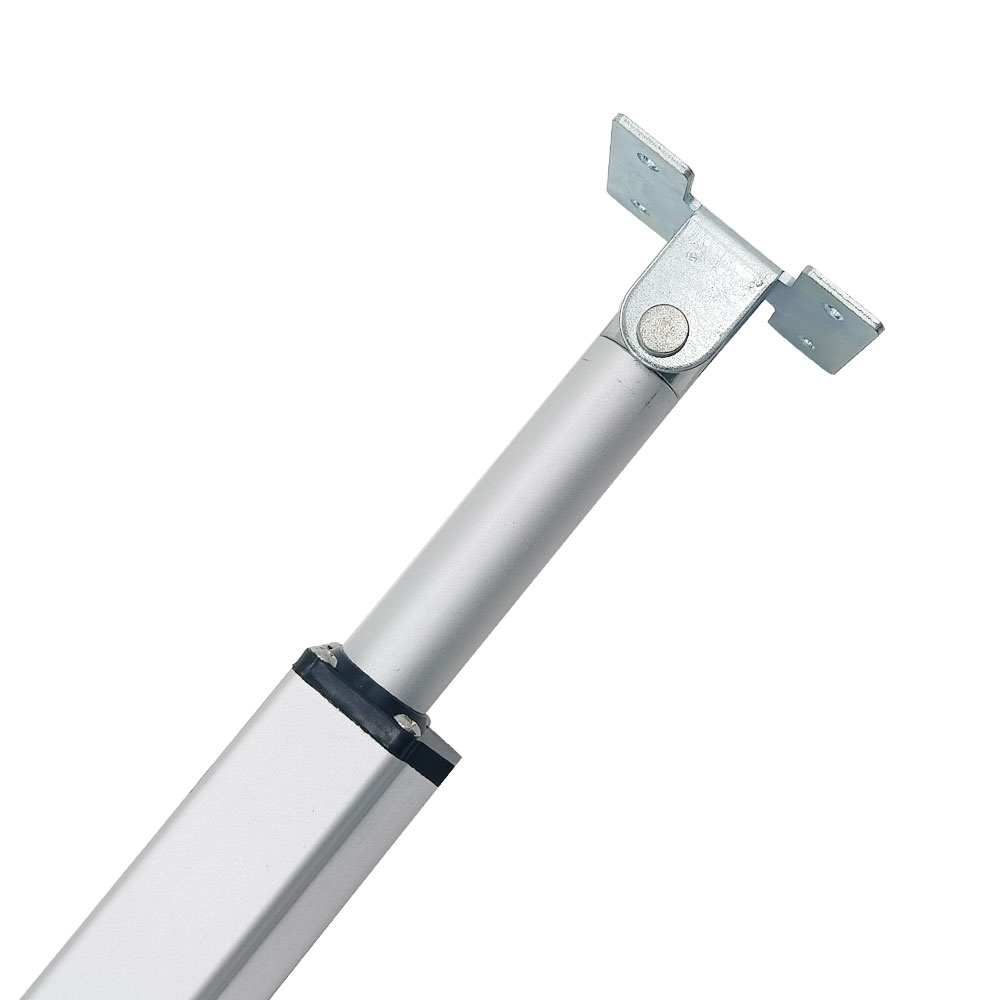

Der Frontsteckverbinderstil kann angepasst werden: Standardmäßig ist es ein
Steckverbinder mit offenem Loch, der mit Schlitzstecker, Innengewindestecker
usw. angepasst werden kann. Sie können Zeichnungen zur Anpassung
bereitstellen.
Die Ausrichtung des Frontsteckverbinders ist standardmäßig, wir können ihn
während der Produktion entsprechend den Kundenanforderungen um 90 Grad
drehen.
Eingebautes Potentiometer: 10K Ohm (Sie können andere Widerstandswerte
angeben)
Einschaltdauer: 20%, max. 5 Minuten Dauerbetrieb
Lebensdauer: ca. 25.000 Zyklen
Stromkabel: Fünfadriges Kabel (Zwei Stromkabel und drei Potentiometer
Ausgangskabel)
Kabellänge der Linearantrieb: 500±10% mm, die Länge kann auch an Ihre
spezifischen Anforderungen angepasst werden.
Zertifizierungen: CE
Umgebungstemperatur: -26℃ bis 85℃
Betriebsgeräusch: ca. 46dB~56dB (Linearantriebe mit unterschiedlichen
Parametern haben unterschiedliche Geräuschpegel.)
Schutzklasse: IP65
Hub und Länge (Modell 0041522-2):
Hub: 250 mm
Einzugslänge: Wenn der Linearantrieb vollständig eingefahren ist, beträgt
der Mittenabstand zwischen den beiden Montagelöchern 355 mm.
Ausfahrlänge: Wenn der Linearantrieb vollständig ausgefahren ist, beträgt
der Mittenabstand zwischen den beiden Montagelöchern 605 mm.
Der Linearantrieb verfügt über zwei eingebaute Endschalter. Wenn der
Linearantrieb vollständig eingefahren oder ausgefahren ist, stoppt er
automatisch.
Wir können die Position der eingebauten Endschalter während der Produktion
anpassen, um die vom Kunden angegebenen Hub- und Einzugslängen zu erreichen.
Geben Sie beispielsweise die Hublänge von 230 mm und die Einzugslänge von
400 mm an.
Beachten: Die angegebene Einzugslänge muss größer als die ursprüngliche
Länge sein, und der angegebene Hub muss kleiner als der ursprüngliche Hub
sein.
Bedienung:

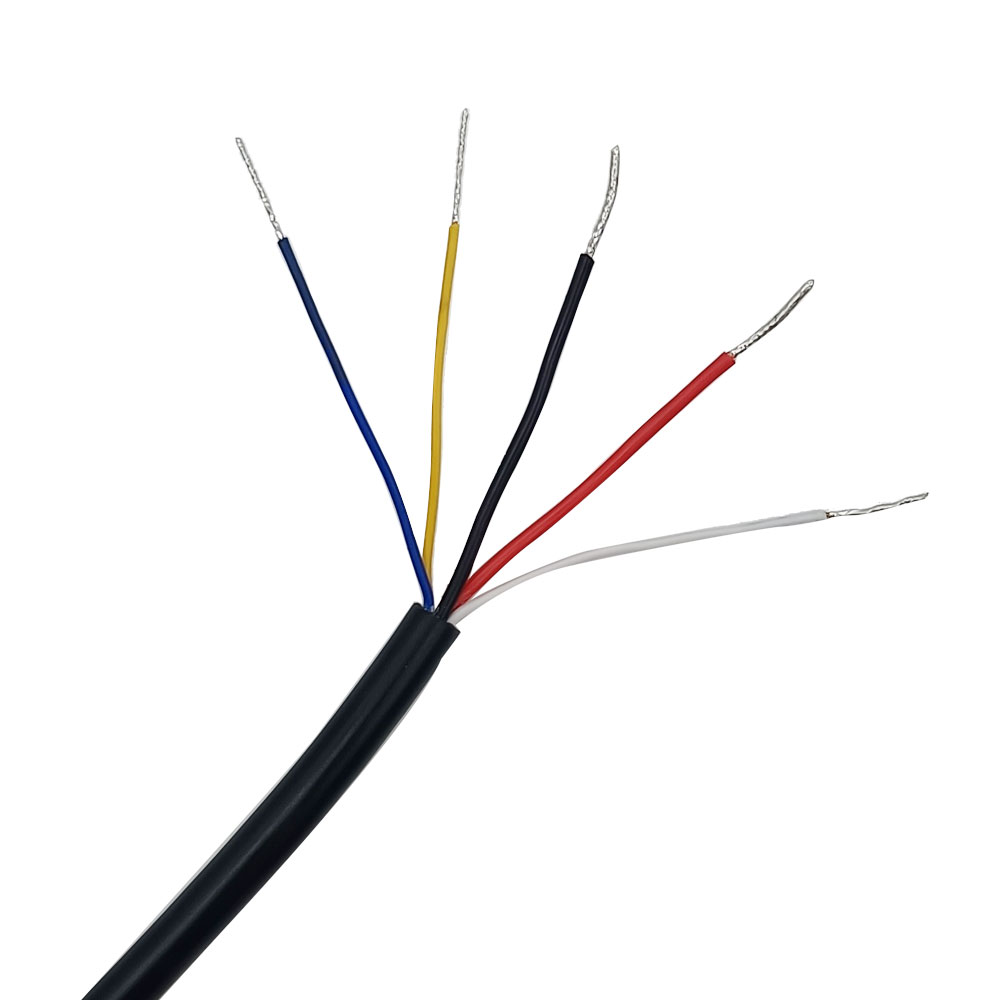

Der Linearantrieb hat ein fünfadriges Kabel.
1. Die roten und schwarzen Linien sind zwei Stromleitungen de
Linearantrieb.
Verbinden Sie die Gleichstromversorgung mit zwei Stromkabeln de
Linearantrieb. Wenn der Linearantrieb an die Gleichstromversorgung
angeschlossen ist, die Hubstange wird sich nach außen erstrecken; nach dem
Umschalten der Leistung in die umgekehrte Richtung, die Hubstange fährt nach
innen ein.
Die Bewegungsrichtung der Hubstange kann durch Umpolen der
Gleichstromversorgung geändert werden.
2. Die weißen, blauen und gelben Drähte sind die drei Ausgangsdrähte des
Potentiometers.
Die blauen und gelben Drähte sind mit den beiden Anschlüssen des
Potentiometers verbunden, es ist ein fester Widerstandswert.
Wenn sich der Linearantrieb bewegt, ändert sich der Widerstandswert zwischen
den Ausgangsleitungen entsprechend. Auf diese Weise können wir durch Messen
des Widerstandswerts die entsprechende Bewegungsposition des Linearantriebs
ermitteln. Wenn die Linearantrieb nach außen ausgefahren ist, der
Widerstandswert zwischen dem weißen und dem blauen Kabel nimmt entsprechend
abnehmen, und der Widerstandswert zwischen dem weißen und dem gelben Kabel
wird entsprechend zunehmen. Wenn die Linearantrieb nach innen eingefahren
ist, der Widerstandswert zwischen dem weißen und dem blauen Kabel erhöht
sich entsprechend, und der Widerstandswert zwischen dem weißen und dem
gelben Drähten wird entsprechend abnehmen.
Zum Beispiel, Ein Linearantrieb mit einem Hub von 200 mm und einem
eingebauten Potentiometer von 10K Ohm.
Wenn der Linearantrieb vollständig eingefahren ist, beträgt der
Widerstandswert zwischen dem weißen und dem gelben Kabel 0,8K Ohm und der
Widerstandswert zwischen dem weißen und dem blauen Kabel 9,2K Ohm.
Wenn der Linearantrieb auf die 100-mm-Position ausgefahren wird, beträgt der
Widerstandswert zwischen dem weißen und dem gelben Kabel 4,5K Ohm und der
Widerstandswert zwischen dem weißen und dem blauen Kabel 5,5K Ohm.
Wenn der Linearantrieb vollständig ausgefahren ist, beträgt der
Widerstandswert zwischen dem weißen und dem gelben Kabel 9,1K Ohm und der
Widerstandswert zwischen dem weißen und dem blauen Kabel 0,8K Ohm.
Anmerkung:
1. Wenn Sie ein Netzteil für den Linearantrieb benötigen, klicken Sie bitte
hier
um sie zu kaufen.
2. Wenn Sie externe Endschalter verwenden möchten, um den Linearantrieb an
einer beliebigen Position zu stoppen, klicken Sie bitte
hier
um zu kaufen.
3. Wenn Sie einen Fernbedienungsschalter verwenden möchten, um
Linearantriebe drahtlos zu bedienen, klicken Sie bitte
hier
um zu kaufen.
4.Wenn Sie den Linearantrieb über ein Potentiometer bedienen möchten,
klicken Sie bitte
hier
, um einen Schieberegler mit Potentiometer zu erwerben.
Unterschiedliche Geschwindigkeiten und entsprechender Maximaler Schubkraft:
Geschwindigkeit ohne Last
Volllastgeschwindigkeit
Maximaler Schubkraft
Selbsthemmungskraft
5mm/s
2.5mm/s
2000N / 200 kg
2200N / 220 kg
10mm/s
5mm/s
1000N / 100 kg
1100N / 110 kg
15mm/s
7.5mm/s
800N / 80 kg
900N / 90 kg
20mm/s
10mm/s
700N / 70 kg
800N / 80 kg
25mm/s
13mm/s
600N / 60 kg
700N / 70 kg
40mm/s
20mm/s
350N / 35 kg
400N / 40 kg
55mm/s
28mm/s
250N / 25 kg
300N / 30 kg
65mm/s
33mm/s
200N / 20 kg
250N / 25 kg
100mm/s
50mm/s
150N / 15 kg
100N / 10 kg
160mm/s
80mm/s
100N / 10 kg
50N / 5 kg
Anmerkung:
1. Die obigen Daten sind die maximale Tragfähigkeit, die erreicht werden
kann, wenn der Linearantrieb in vertikaler Richtung läuft. Wenn das Gewicht
Ihrer Ausrüstung (z. B. einer Kellertür) 100 kg beträgt und Sie einen
Linearantrieb zum Öffnen dieser Tür verwenden möchten, müssen Sie die
tatsächlich auf den Linearantrieb wirkende Kraft gemäß Ihrer
Installationsmethode berechnen. Diese Kraft beträgt in der Regel das 2-5 fache
des Gewichts der Kellertür. Wenn Sie nicht wissen, wie man es berechnet, wenden
Sie sich bitte an uns, um Hilfe zu erhalten.
2. Das Obige ist die Geschwindigkeit ohne Last, und die tatsächliche
Arbeitsgeschwindigkeit wird sich allmählich verlangsamen, wenn die Last zunimmt.
Die Geschwindigkeit bei voller Last beträgt etwa 60–70% der Geschwindigkeit ohne
Last.
3. Unterschiedliche Geschwindigkeiten entsprechen unterschiedlichen Höchstlasten.
Bitte wählen Sie die richtige Geschwindigkeit entsprechend der Geschwindigkeit
und der maximalen Belastung, die Sie benötigen.
4. Linearantriebe sind nicht für den Dauerbetrieb mit maximaler Last geeignet,
wir empfehlen ihn bei etwa der Hälfte der Maximallast arbeiten zu lassen, um
eine längere Lebensdauer zu erreichen.
5. Bei Linearaktuatoren mit einem Hub von mehr als 500 mm sollten Sie sie
normalerweise nicht mit ihrem maximalen Hub unter schweren Lasten arbeiten
lassen. Wenn Sie einen Hub von 600 mm wünschen, empfehlen wir Ihnen, einen
Linearantrieb mit einem Hub von 700-800 mm zu wählen.
6. Wenn die Geschwindigkeit des Linearantriebs 100mm/s oder 160mm/s beträgt, die
Selbsthemmungskraft ist viel kleiner als die Schubkraft. Bei anderen
Geschwindigkeiten ist die Selbsthemmungskraft größer als der Schub.
7. Die maximale Zugkraft der Linearantrieb ist etwas geringer als seine maximale
Schubkraft.
Produktionszeit:
Die Linearantriebe sind kundenspezifische Produkte, und diese Produkte sind
nicht auf Lager, wir brauchen 3~7 Arbeitstage, um sie nach den in Ihrer
Bestellung angegebenen Parametern herzustellen.
Retoure oder Austausch:
Die Linearantriebe sind kundenspezifische Produkte, wir müssen sie gemäß den
in Ihrer Bestellung angegebenen Parametern herstellen, damit wir keine
Rücksendungen akzeptieren oder Bestellungen stornieren können. Bestellen
Kunden ungeeignete Linearantriebe selbst, nehmen wir auch keinen Umtausch
an, bitte haben Sie Verständnis.
Wir können 3D CAD Modell Dateien im STEP-Format für Linearantriebe zur
Verfügung stellen. Bitte kontaktieren Sie uns per E-Mail, wenn Sie sie
benötigen.
