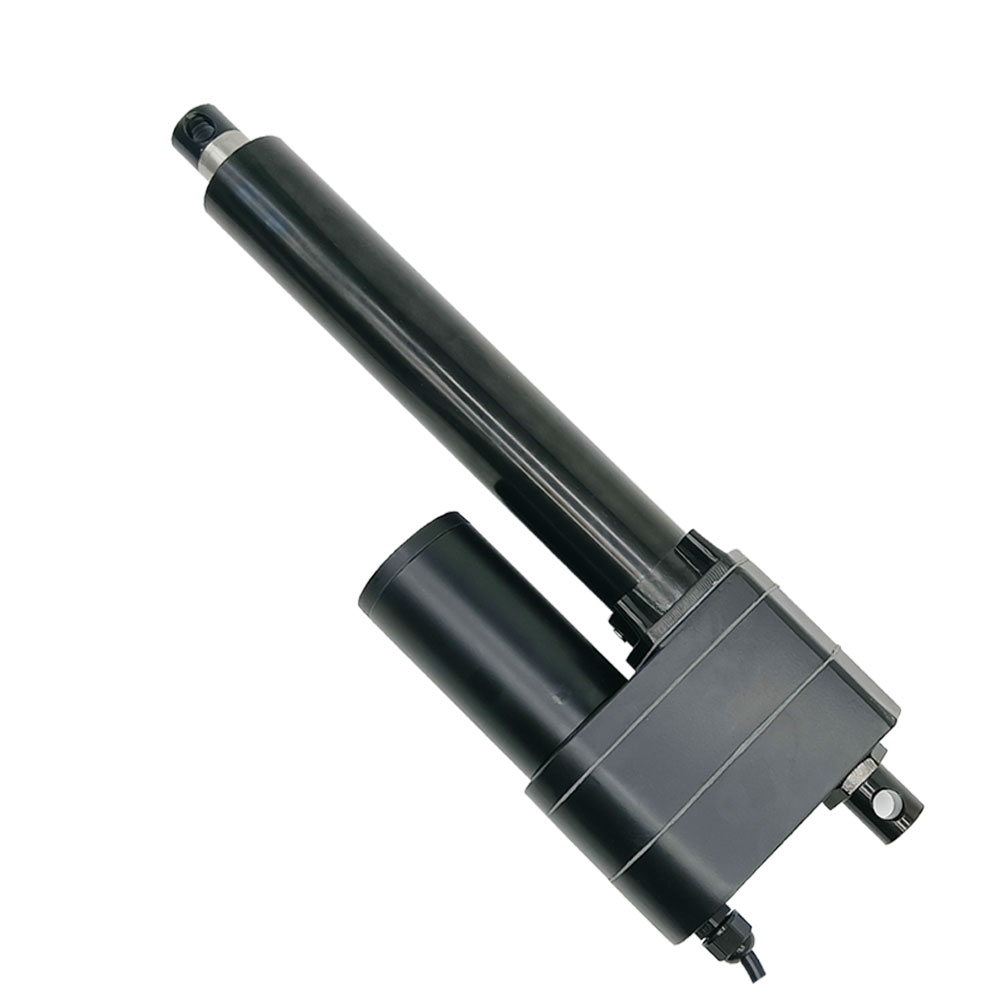

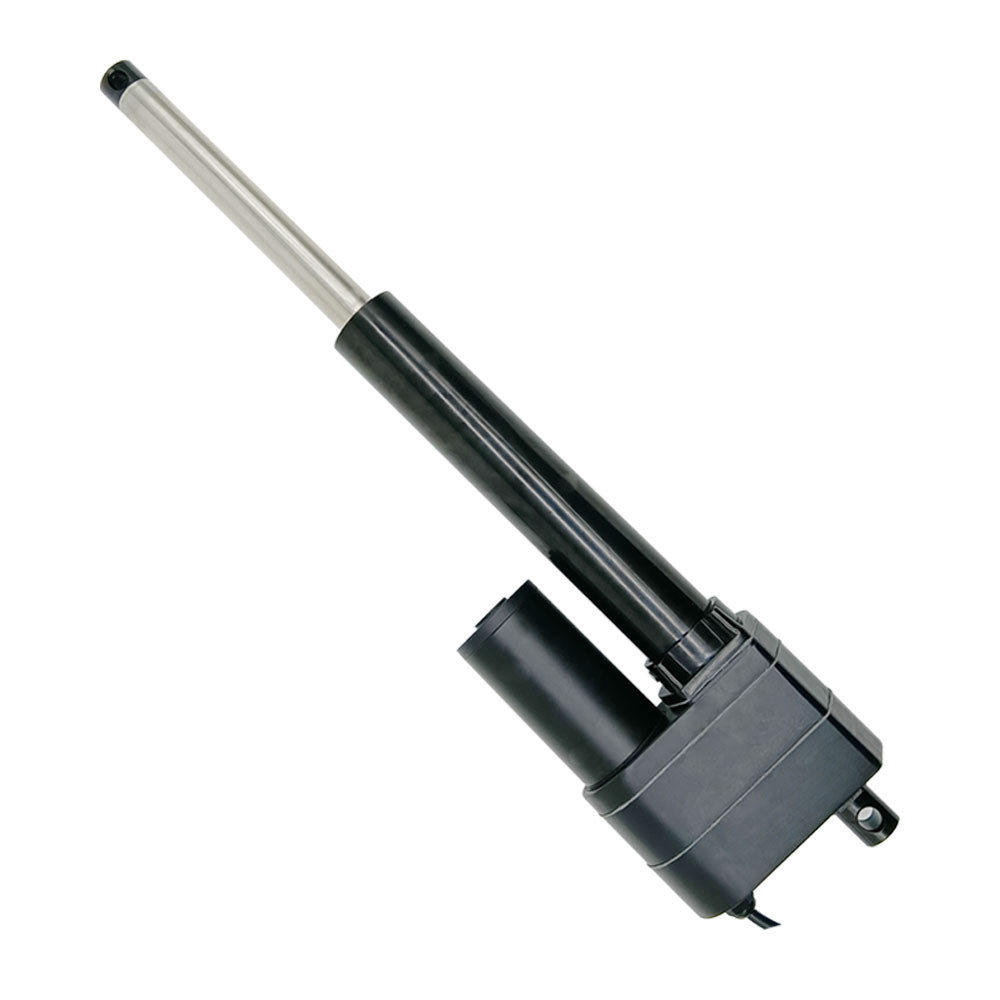

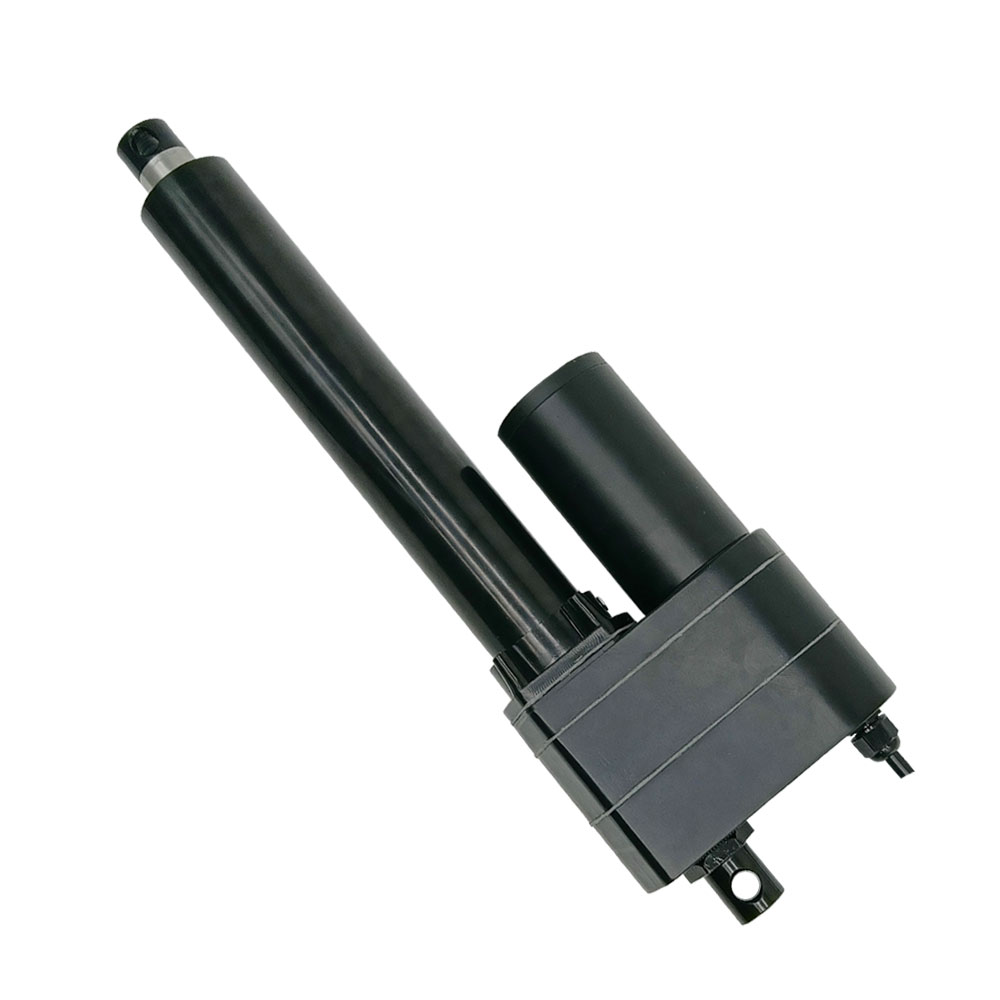

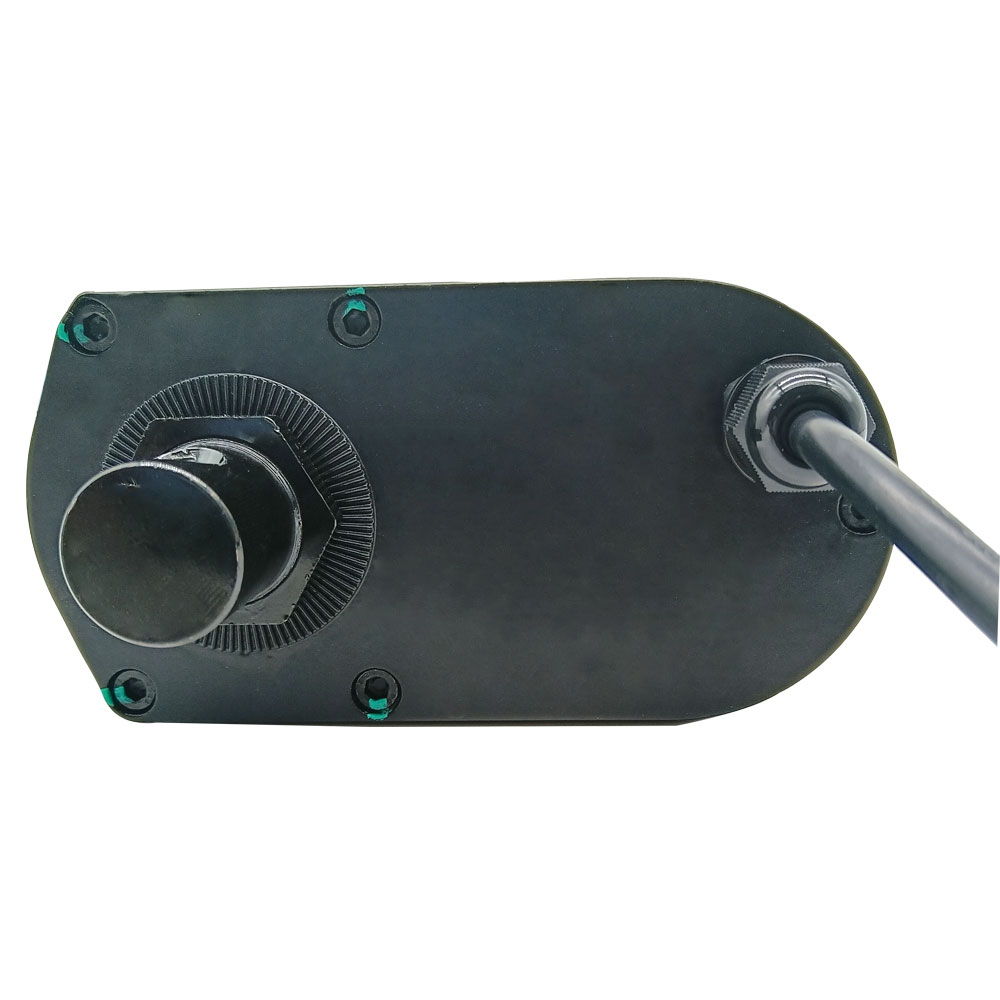

200MM 8000N Hoher Schubkraft Elektrischer Linearantrieb mit Potentiomete

Applikation:
Hauptsächlich verwendet für Türen, Fenster, Keller, Falltüren, Solar-Tracking-Systeme, medizinische Geräte, Landmaschinen, Fahrzeuge, Schiffe, Aufzugsplattformen, Hubtische, TV-Aufzüge, Roboter, Schränke, Massagesofas, elektrische Betten, medizinische Stühle und andere elektrische Geräte. Es kann diese Geräte öffnen, schließen, schieben, ziehen, anheben und absenken.
Es kann hydraulische und pneumatische Produkte ersetzen, um den Stromverbrauch zu sparen.

Einführung:
Dieser Linearantrieb verfügt über ein eingebautes Potentiometer mit drei angeschlossenen Ausgangsleitungen. Wenn sich der Linearantrieb bewegt, ändert sich der Widerstandswert zwischen den Ausgangsleitungen entsprechend. Auf diese Weise können wir durch Messen des Widerstandswerts die entsprechende Bewegungsposition des Linearantriebs ermitteln.

Kennzeichen:
Hochwertige Produkte und hochwertige Dienstleistungen

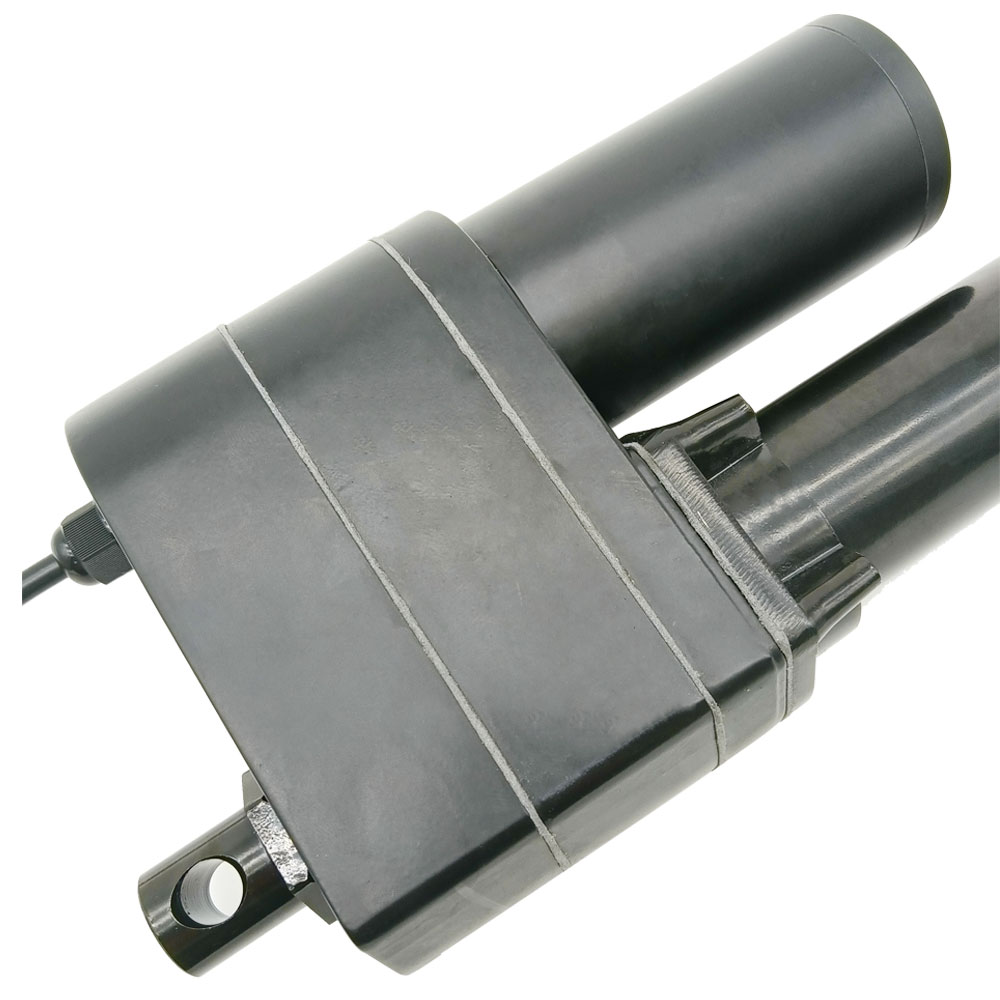

Metallgehäuse, geeignet für den Einsatz in sehr rauen Umgebungen
Metallgetriebe und hochfestes verschleißfestes Metallzahnräder
Teleskoprohr und Außenrohr aus Edelstahl, gute Korrosionsbeständigkeit
Robustes Design, Hochleistungs Gleichstrommotor
Starker Schub, bis zu 8000N / 800 kg bei 5mm/s
Mehrere Geschwindigkeits optionen, von 5 mm/s bis 50 mm/s
Mehrere Hublänge optionen, von 10 mm bis 2000 mm
Wir können jede Hublänge von 10 mm bis 2000 mm anpassen, z. B. 770 mm, 1250 mm, 1850 mm usw.
Fortschrittliche wasserdichte und staubdichte Technologie
Niedrige Stromverbrauch und niedrige Lärm
Eingebaute Kupplung zum Schutz von Getrieben und Motoren
Eingebauter Motorüberlast- und Überhitzungsschutz
Eingebaute zwei Endlagenschalter, der Linearantrieb stoppt automatisch wenn die Hubstange die Endposition erreicht.
Eingebautes Potentiometer.
Eine manuelle Betätigungsvorrichtung ist optional. Sie ermöglicht das Aus- und Einfahren der Teleskopstange des Linearantriebs mit Handwerkzeugen
Mit Selbsthemmungsfunktion, um die Lastposition nach dem Stopp zu halten, und es ist keine Stromversorgung erforderlich.
Wartungsfrei

Spezifikationen:
Optionale Arbeitsspannung: 12V DC, 24V DC, 36V DC oder 48V DC, und 24V ist die am häufigsten verwendete Betriebsspannung.
Hub: 200 mm
Optionale Geschwindigkeit: 5±1mm/s, 8±2mm/s, 10±2mm/s, 12±2mm/s, 16±3mm/s, 20±4mm/s, 28±6mm/s, 50±10mm/s
Das Obige ist die Geschwindigkeit ohne Last, und die tatsächliche Arbeitsgeschwindigkeit wird sich allmählich verlangsamen, wenn die Last zunimmt.
Max. Last: 8000N / 800 kg bei 5mm/s
Linearantrieb kann maximale Tragfähigkeit erreichen, wenn es in vertikaler Richtung arbeitet, und die Zugkraft ist geringer als die Schubkraft.
Leerlaufstrom: 2~3A bei 12V oder 1~1.5A bei 24V
Volllaststrom: 12~20A bei 12V oder 6~10A bei 24V
Bitte verwenden Sie ein 12V/20A oder 24V/10A Netzteil, um den Linearantrieb mit Strom zu versorgen.

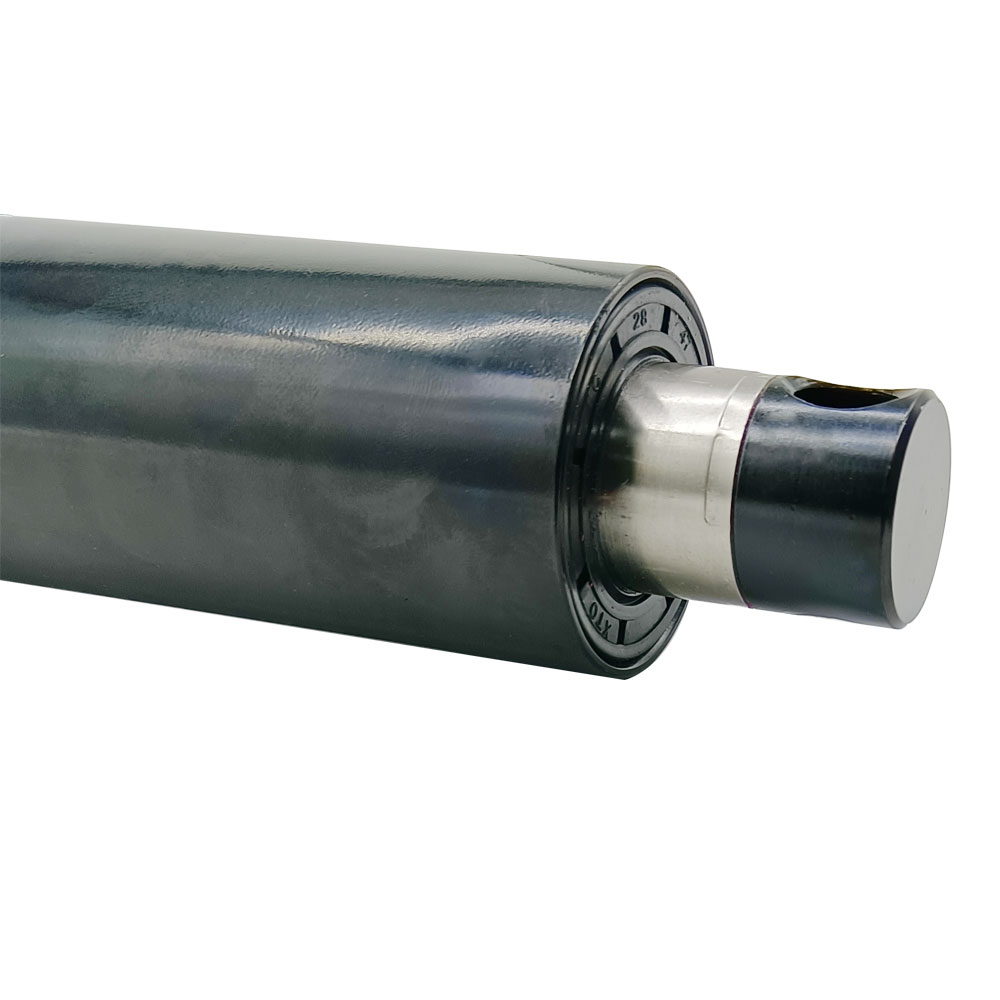

Wellendurchmesser: 28mm
Der Durchmesser der Befestigungslöcher für die Front- und Rücksteckverbinder: 13mm
Gehäusematerial: Rostfreier Stahl
Hubstangenmaterial: Rostfreier Stahl
Zahnradmaterial: Stahllegierung
Motortyp: Gebürsteter Gleichstrommotor

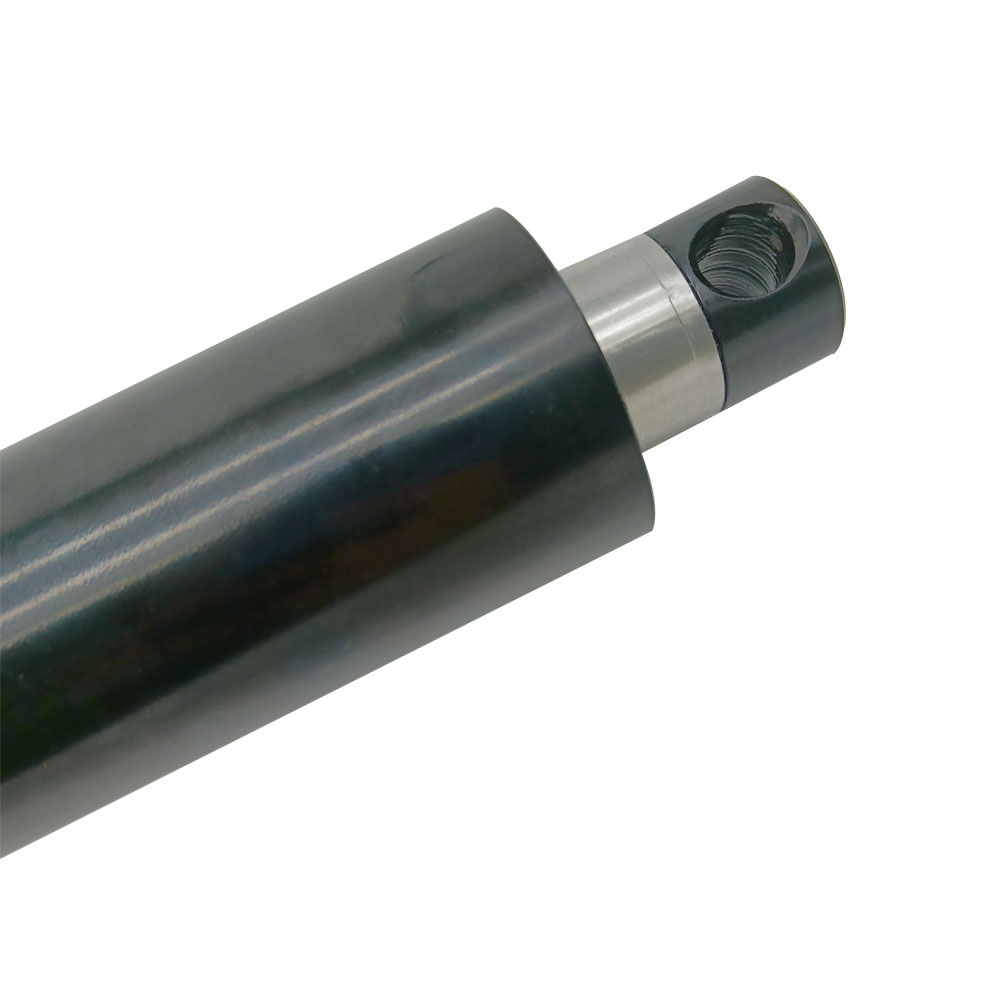

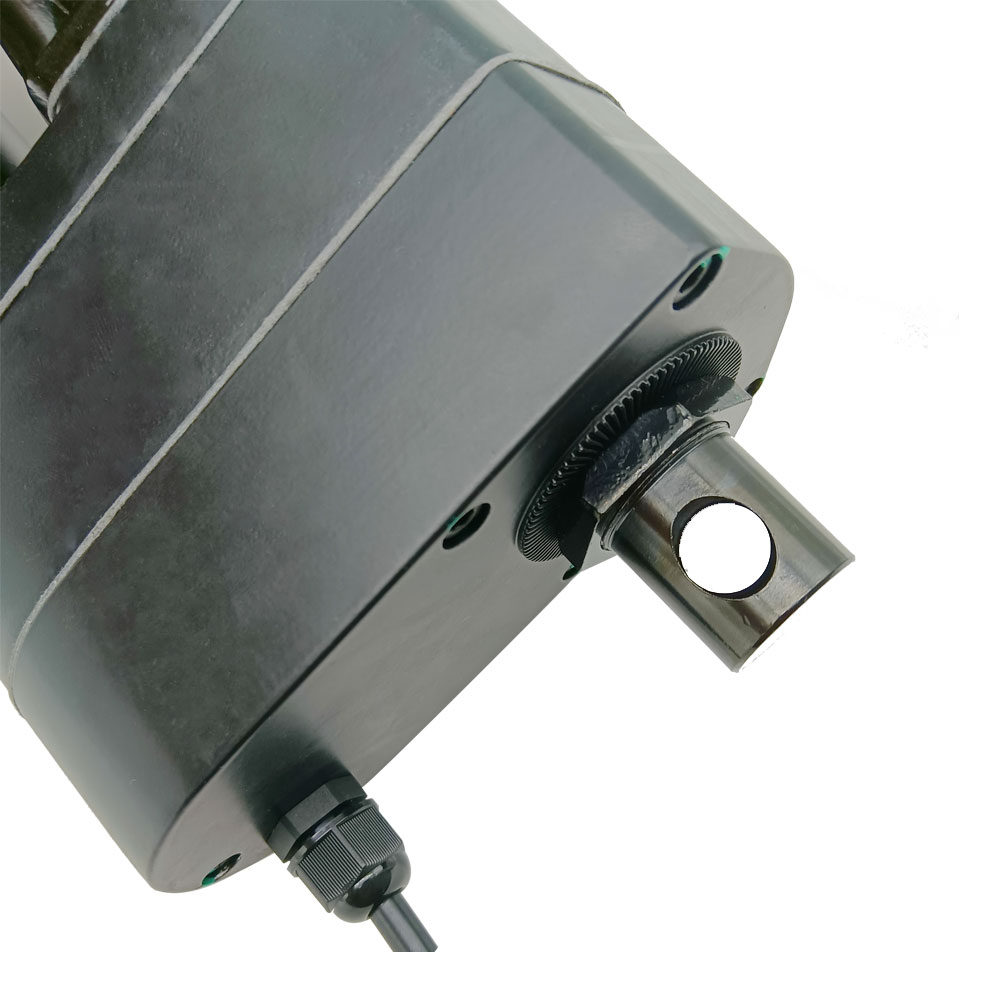

Die Front- und Rücksteckverbinderstile können angepasst werden: Standardmäßig sind sie Steckverbinder mit offenen Löchern, die mit Schlitzsteckern, Innengewindesteckern usw. angepasst werden können. Sie können Zeichnungen zur Anpassung bereitstellen.
Die Ausrichtung der Front- und Rücksteckverbinder ist standardmäßig; wir können sie während der Produktion entsprechend den Kundenanforderungen um 90 Grad drehen.
Eingebautes Potentiometer: 10K Ohm (Sie können andere Widerstandswerte angeben)
Einschaltdauer: 10%, max. 2 Minuten Dauerbetrieb
Lebensdauer: ca. 35.000 Zyklen
Steckerstandard: Fünfadriges Kabel (Zwei Stromkabel und drei Potentiometer Ausgangskabel)
Kabellänge: 1700±10% mm, die Länge kann auch an Ihre spezifischen Anforderungen angepasst werden.
Zertifizierungen: CE
Umgebungstemperatur: -20℃ bis 60℃
Betriebsgeräusch: ca. 56dB~66dB (Linearantriebe mit unterschiedlichen Parametern haben unterschiedliche Geräuschpegel.)
Schutzklasse: IP65

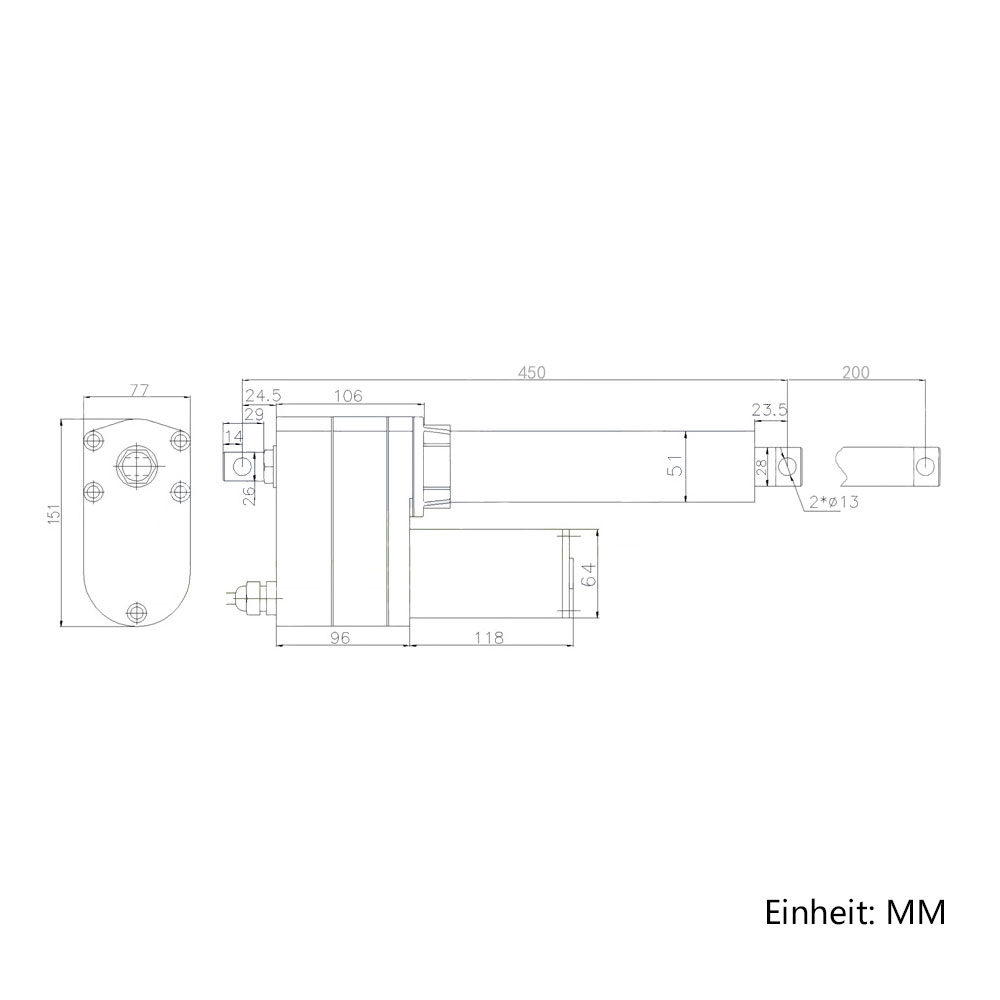

Hub und Länge (Modell 0041542-2):
Hub: 200 mm.
Einzugslänge: Wenn der Linearantrieb vollständig eingefahren ist, beträgt der Mittenabstand zwischen den beiden Montagelöchern 450 mm.
Ausfahrlänge: Wenn der Linearantrieb vollständig ausgefahren ist, beträgt der Mittenabstand zwischen den beiden Montagelöchern 650 mm.

Der Linearantrieb verfügt über zwei eingebaute Endschalter. Wenn der Linearantrieb vollständig eingefahren oder ausgefahren ist, stoppt er automatisch.
Wir können die Position der eingebauten Endschalter während der Produktion anpassen, um die vom Kunden angegebenen Hub- und Einzugslängen zu erreichen.

Beachten 1: Der angegebene Hub muss kleiner sein als der Standardhub des bestellten Aktuators. Beispielsweise ist ein angegebener Hub von 185 mm kleiner als der Standardhub des bestellten Aktuators (200 mm). In diesem Fall wird die Einzugslänge entsprechend reduziert, sodass sich eine endgültige Einzugslänge von 435 mm ergibt. Alternativ können Sie die ursprüngliche Standard-Einzugslänge von 450 mm beibehalten.

Beachten 2: Die angegebene Einzugslänge muss kleiner sein als die Standard-Einzugslänge des bestellten Aktuators. Beispielsweise ist eine angegebene Einzugslänge von 430 mm kleiner als die Standard-Einzugslänge des bestellten Aktuators (450 mm). In diesem Fall muss der Hub ebenfalls entsprechend reduziert werden, sodass sich ein endgültiger effektiver Hub von 180 mm ergibt.

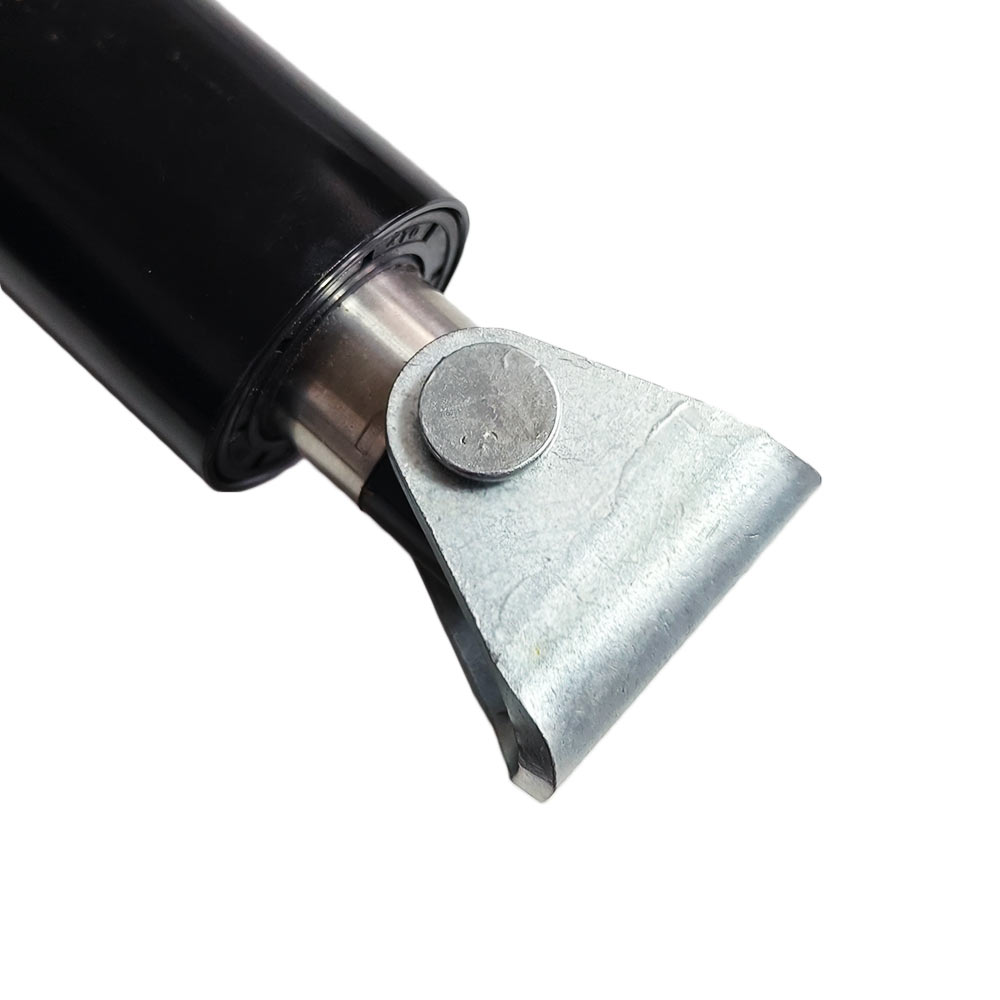

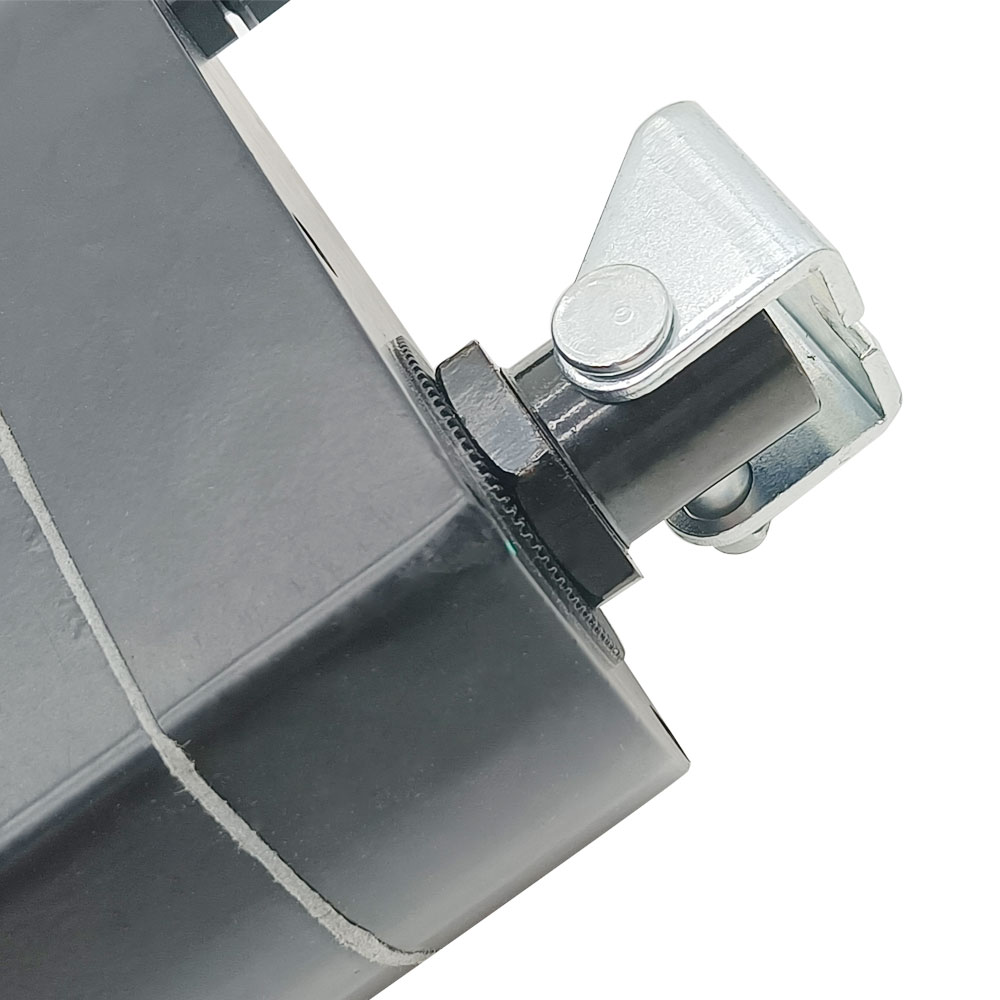

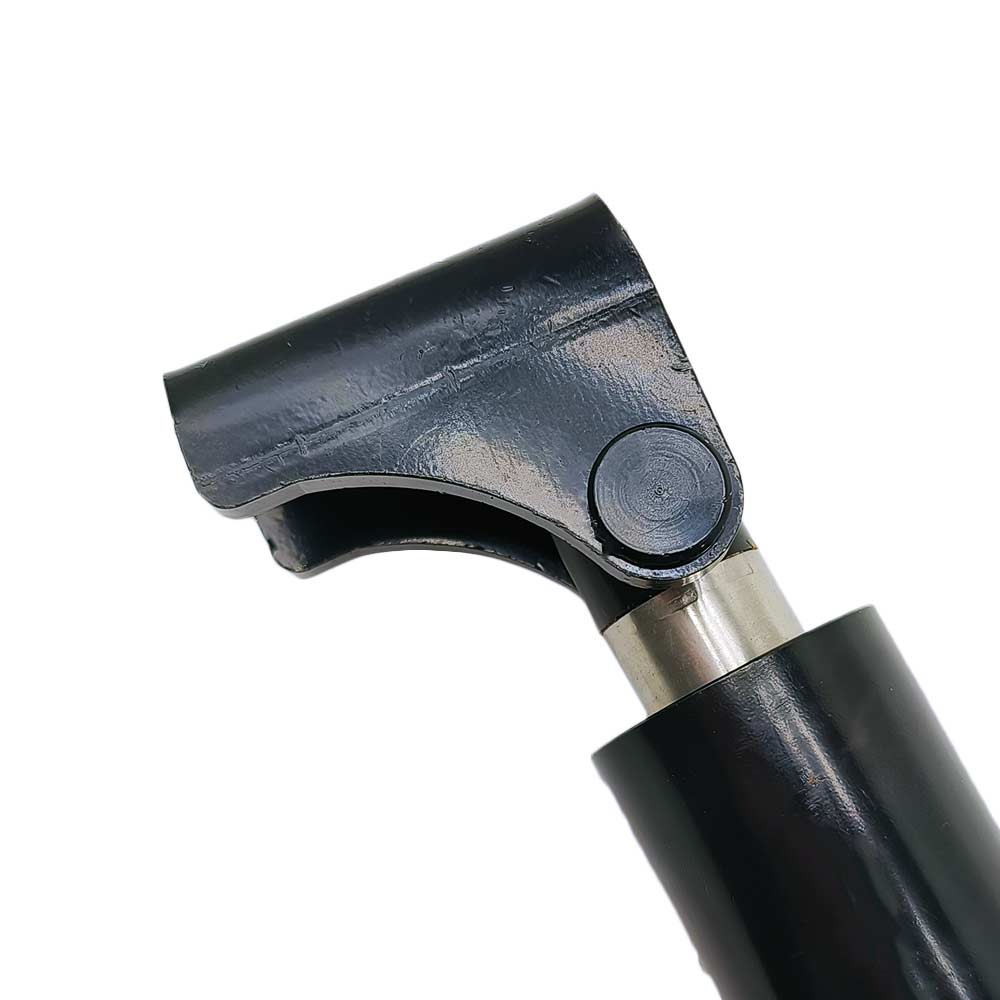

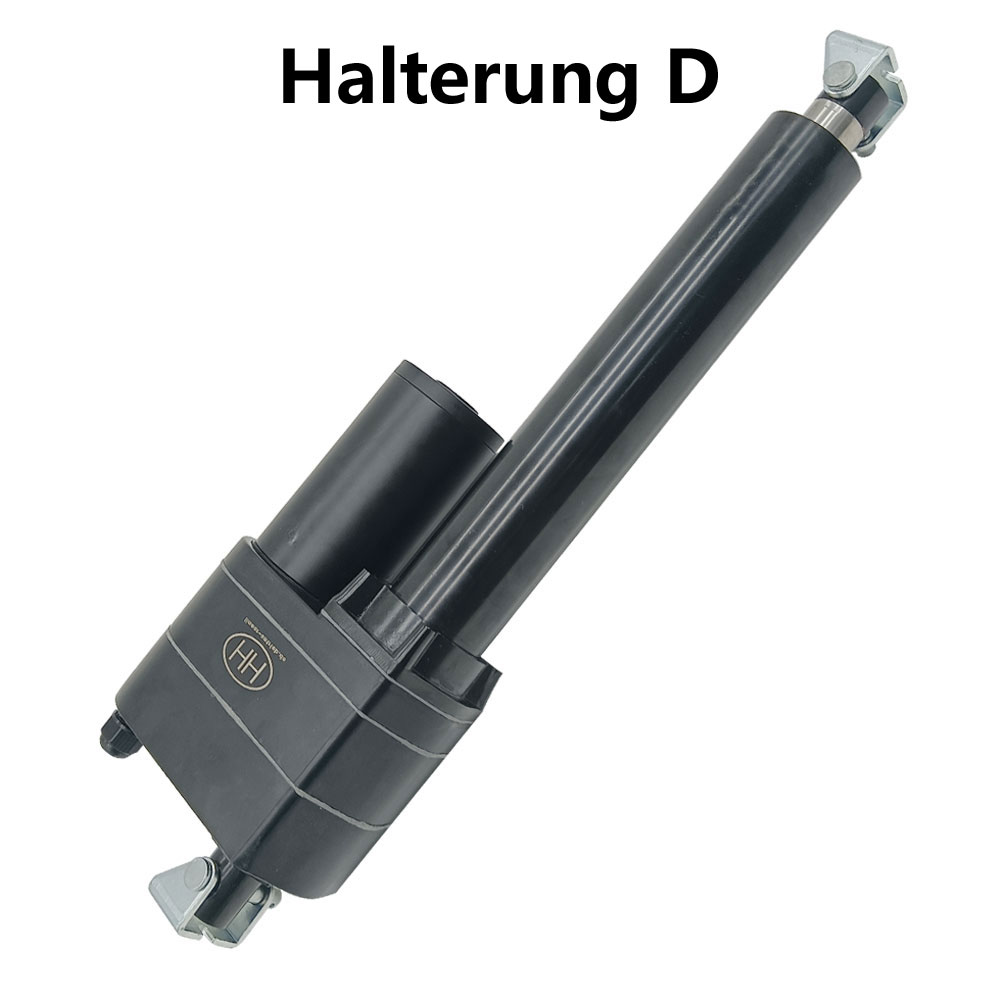

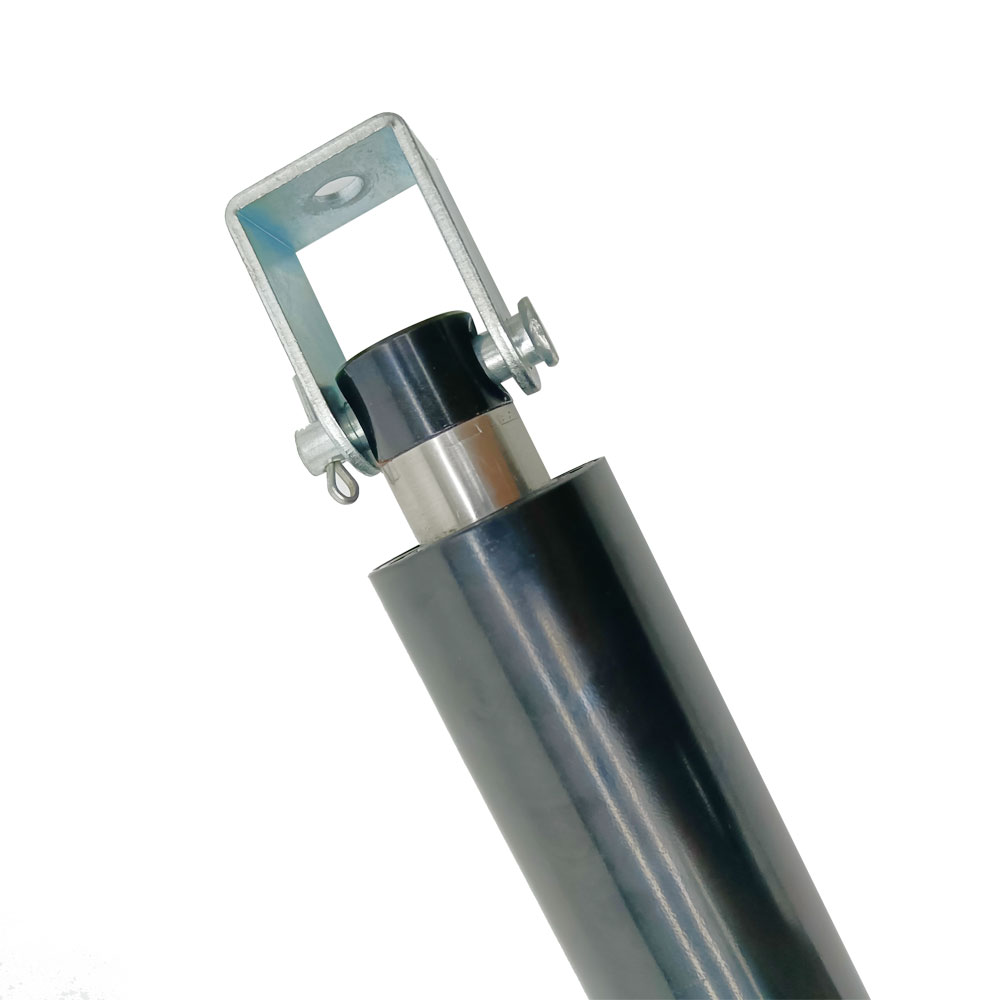

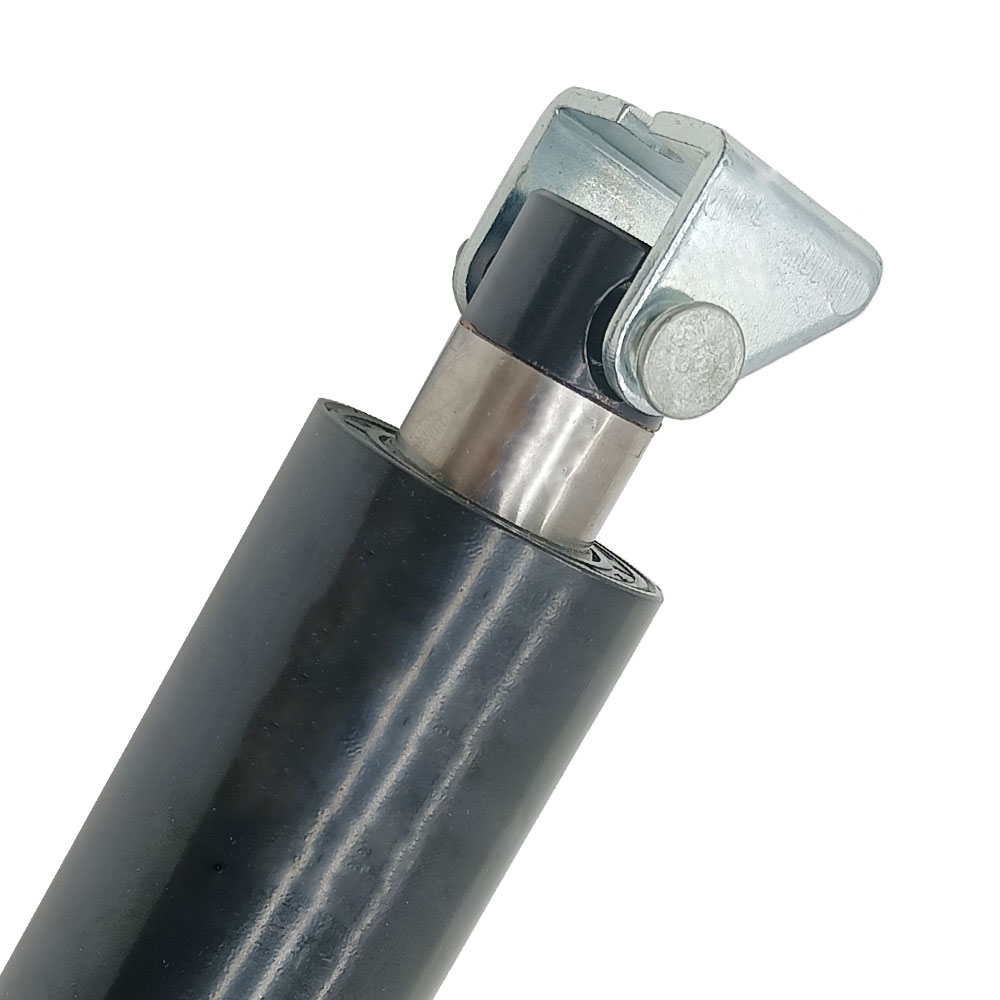

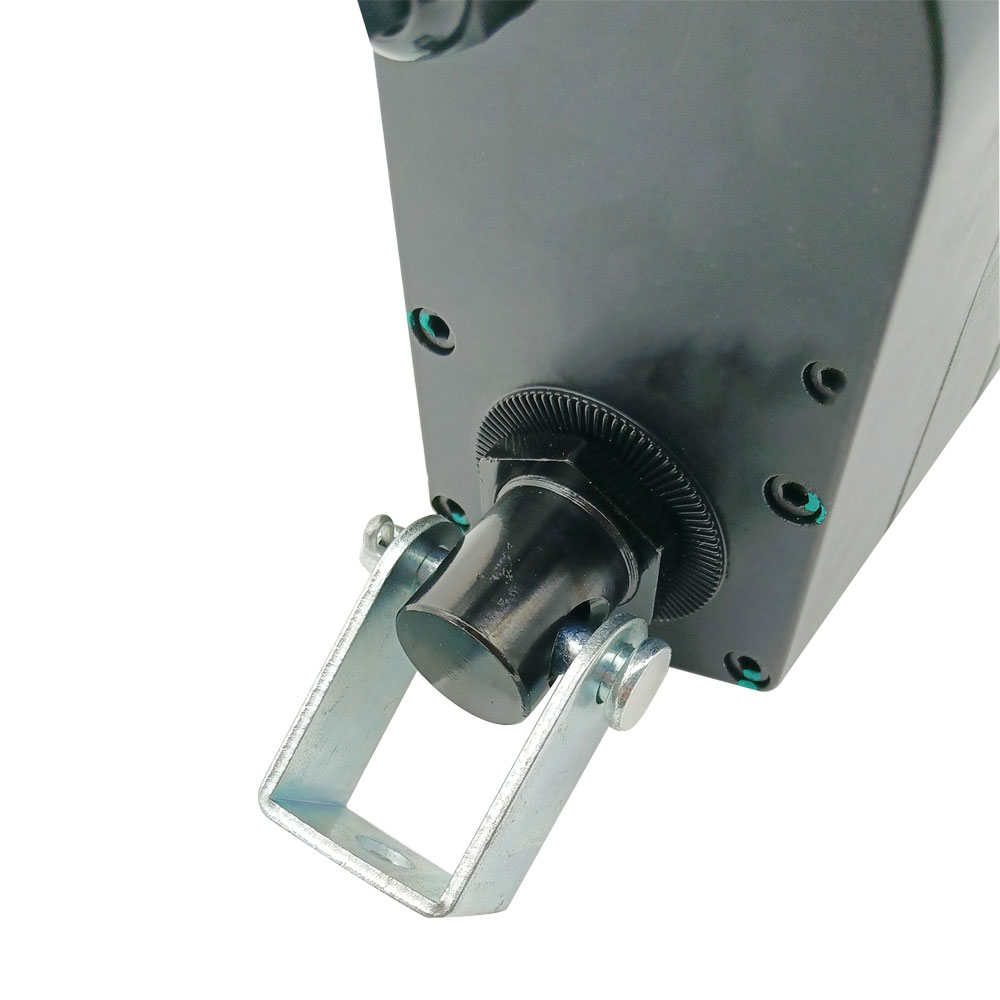

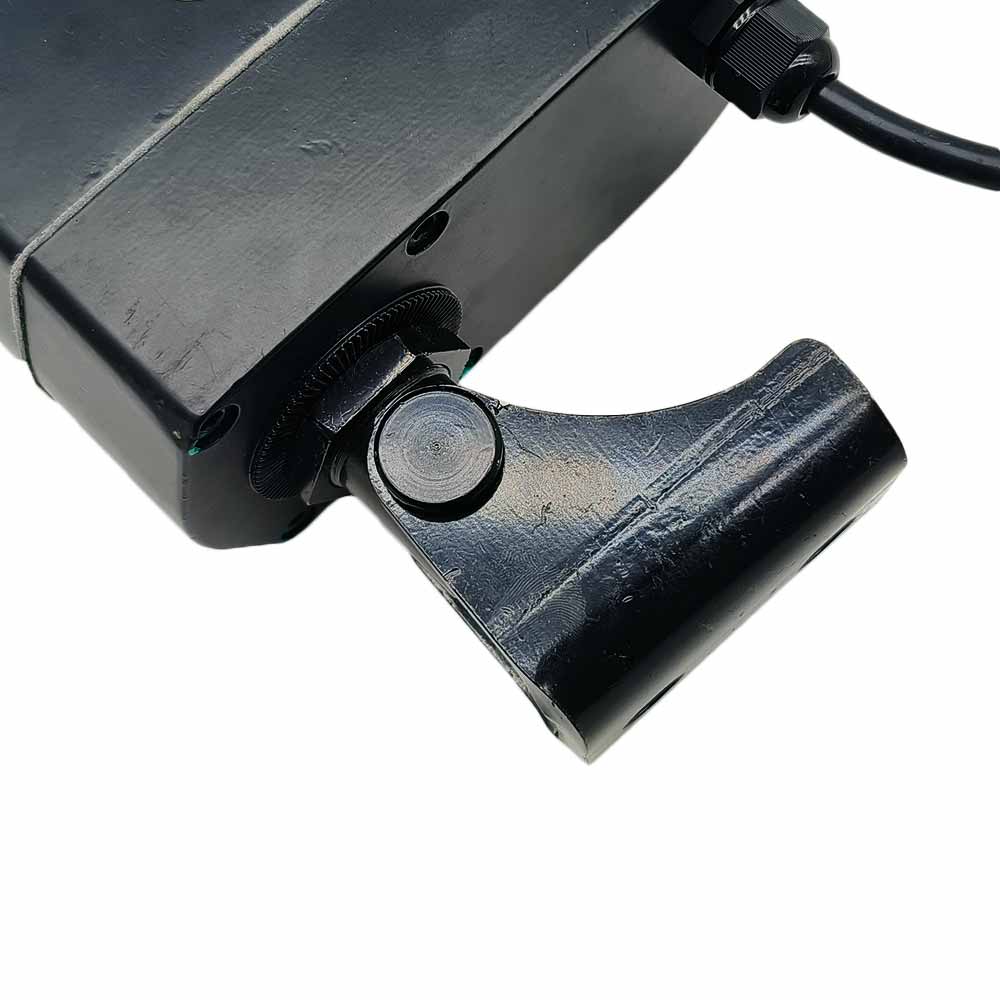

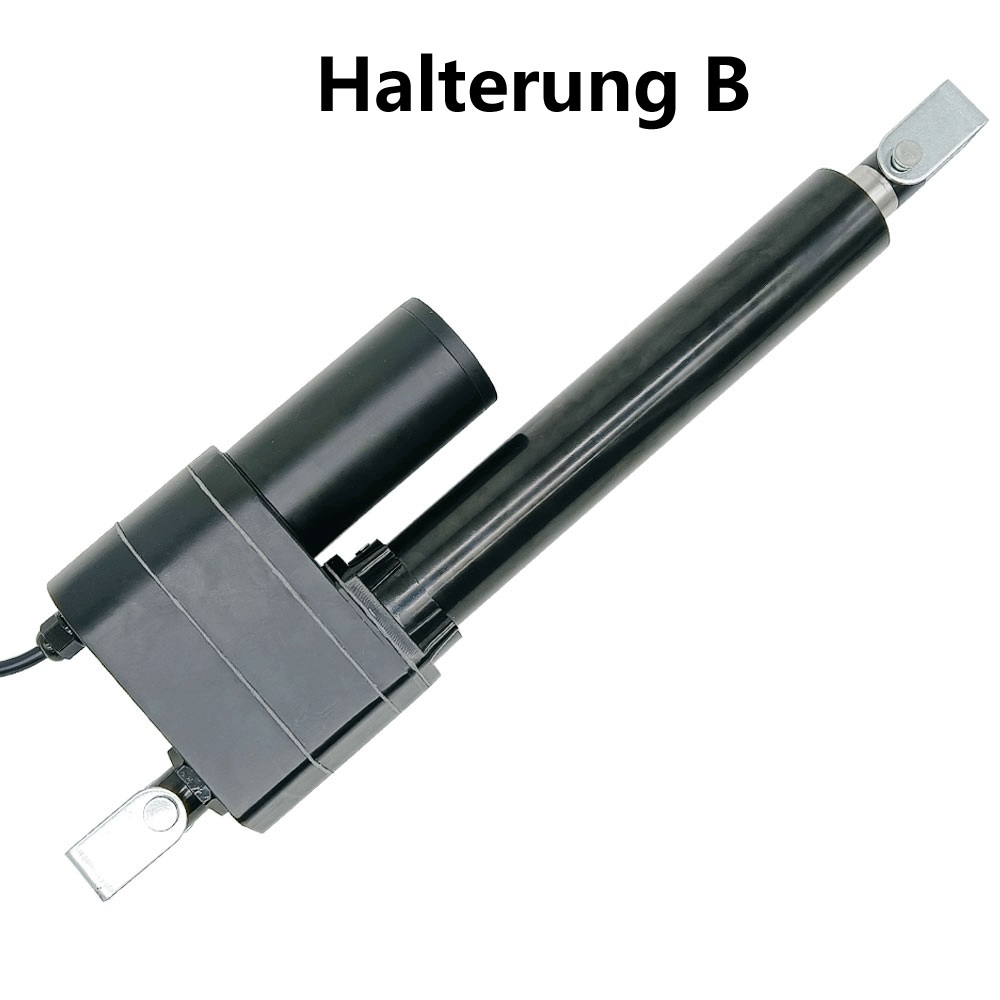

Montagehalterungen:
1. Dieser Linearantrieb enthält keine festen Montagehalterungen. klicken Sie bitte hier um sie zu kaufen.
2. Jeder Linearantrieb würde zwei Montagehalterungen benötigen, einer um den Kopf des Linearantriebs zu befestigen, und eine andere um die Unterseite des Linearantriebs zu befestigen.

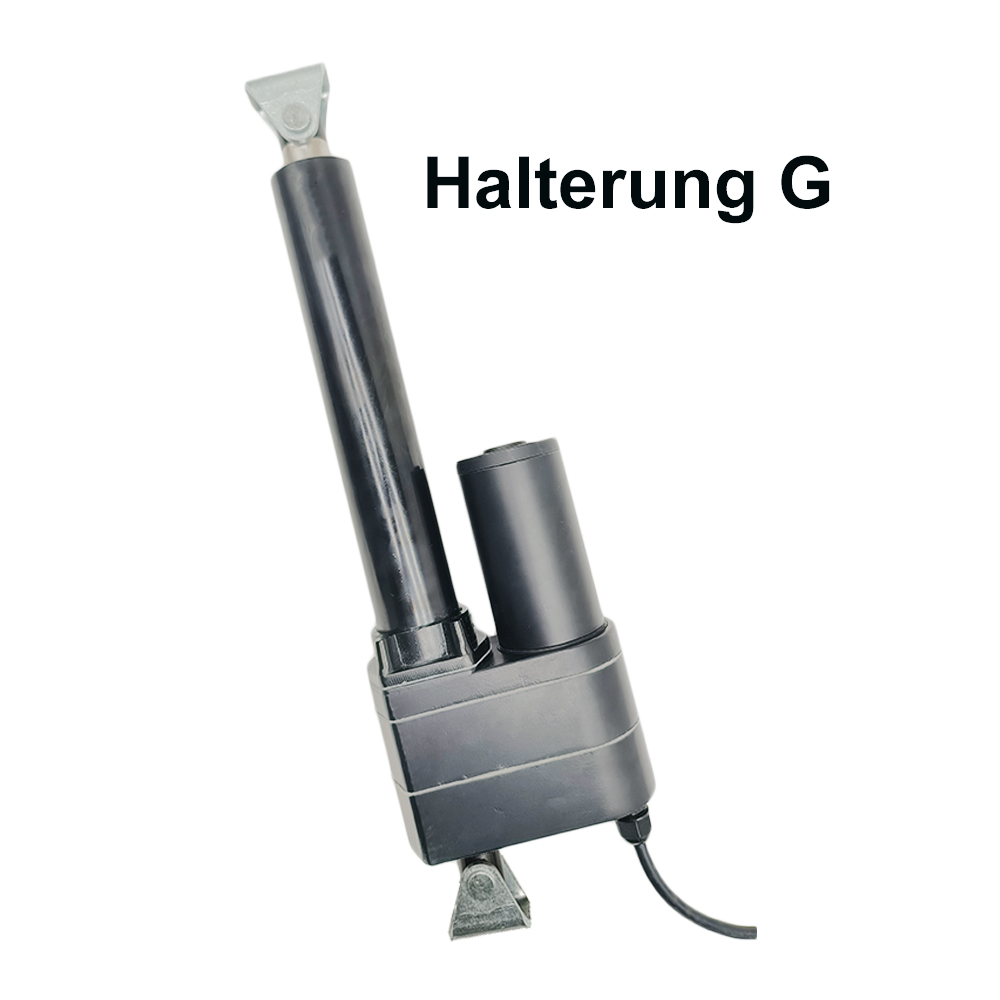

3. Kompatible Montagehalterung: Halterung G .

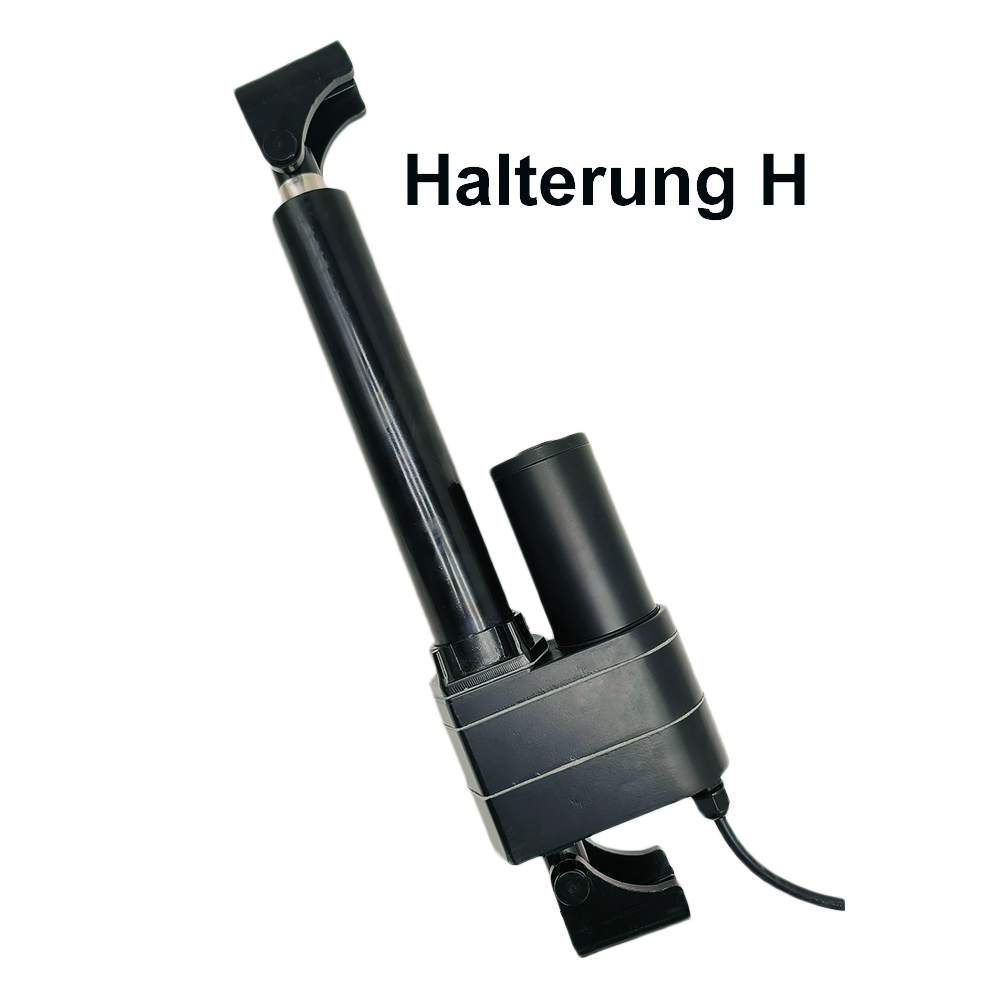

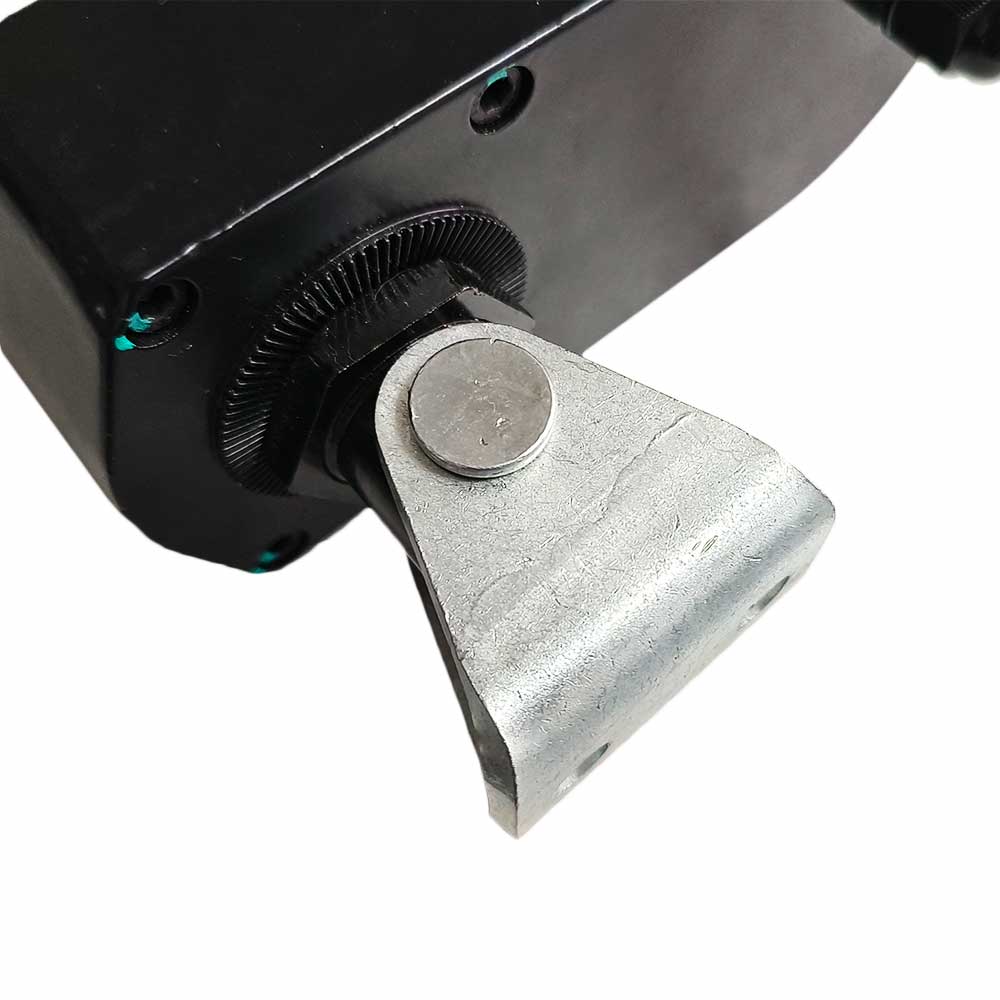

4. Dieser Linearantrieb ist auch mit zwei flachen Montagehalterungen kompatible: Rundscheibenhalterung zur Fixierung des Kopfes (Modell 0043075) und Flachplattenhalterung zur Fixierung der Unterseite (Modell 0043076) .

Bedienung:

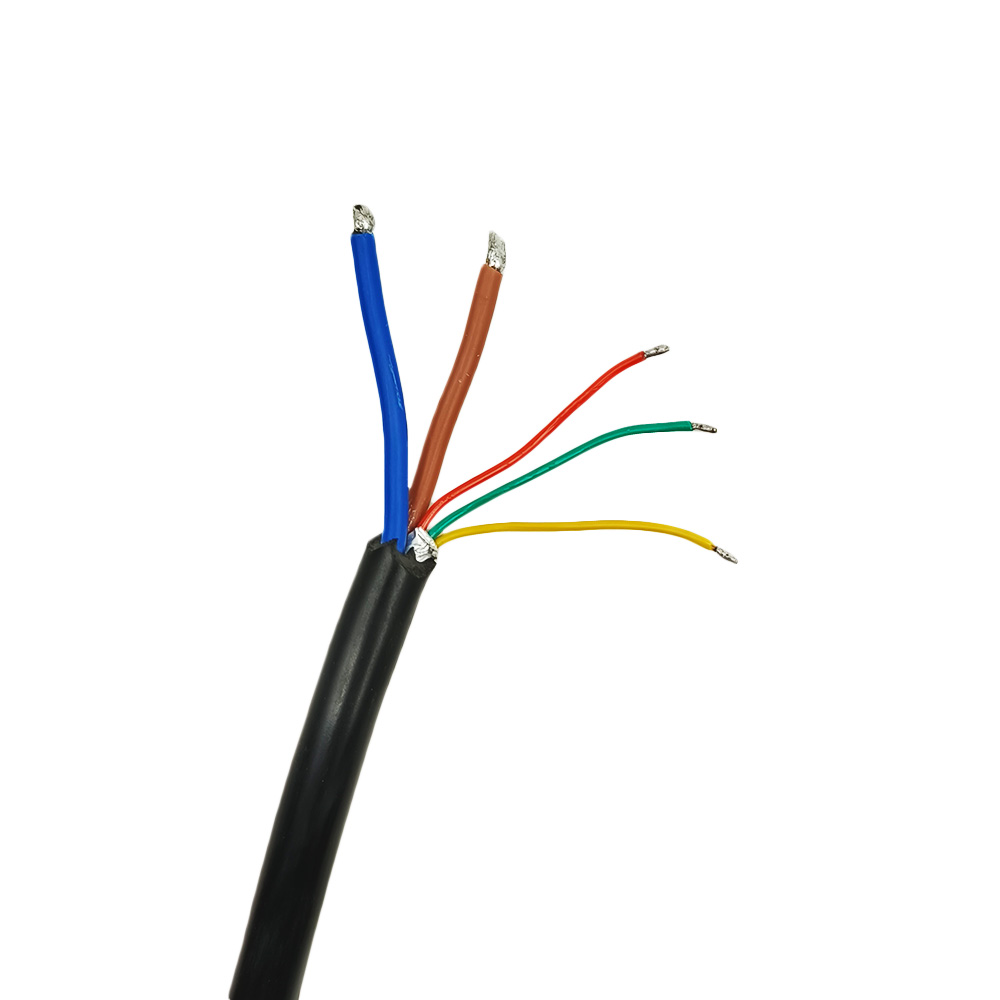

Der Linearantrieb hat ein fünfadriges Kabel.

1. Die braunen und blauen Linien sind zwei Stromleitungen de Linearantrieb.
Wenn das braune Stromkabel mit dem Pluspol der Gleichstromversorgung und das blaue Stromkabel mit dem Minuspol der Gleichstromversorgung verbunden wird, fährt die Hubstange nach außen aus. Nach dem Umpolen der Versorgungsspannung fährt die Hubstange nach innen ein.

2. Die roten, grünen und gelben Drähte sind die drei Ausgangsdrähte des Potentiometers.
Die gelben und roten Drähte sind mit den beiden Anschlüssen des Potentiometers verbunden, es ist ein fester Widerstandswert.

Wenn sich der Linearantrieb bewegt, ändert sich der Widerstandswert zwischen den Ausgangsleitungen entsprechend. Auf diese Weise können wir durch Messen des Widerstandswerts die entsprechende Bewegungsposition des Linearantriebs ermitteln. Wenn der Linearantrieb nach außen ausgefahren ist, der Widerstandswert zwischen dem grünen und dem gelben Kabel nimmt entsprechend ab, und der Widerstandswert zwischen dem grünen und dem roten Kabel wird entsprechend zunehmen. Wenn die Linearantrieb nach innen eingefahren ist, der Widerstandswert zwischen dem grünen und dem gelben Kabel erhöht sich entsprechend, und der Widerstandswert zwischen dem grünen und dem roten Drähten wird entsprechend abnehmen.

Zum Beispiel, ein Linearantrieb mit einem Hub von 150 mm und einem eingebauten Potentiometer von 10K Ohm.
Wenn der Linearantrieb vollständig eingefahren ist, beträgt der Widerstandswert zwischen dem grünen und dem roten Kabel 0,4K Ohm und der Widerstandswert zwischen dem grünen und dem gelben Kabel 9,6K Ohm.
Wenn der Linearantrieb auf eine Position von 100 mm ausgefahren wird, beträgt der Widerstandswert zwischen dem grünen und dem roten Kabel 3,3K Ohm und der Widerstandswert zwischen dem grünen und dem gelben Kabel 6,7K Ohm.
Wenn der Linearantrieb vollständig ausgefahren ist, beträgt der Widerstandswert zwischen dem grünen und dem roten Kabel 4,8K Ohm und der Widerstandswert zwischen dem grünen und dem gelben Kabel 5,2K Ohm.

Anmerkung:
Anmerkung:
1. Wenn Sie ein Netzteil für den Linearantrieb benötigen, klicken Sie bitte hier um sie zu kaufen.
2. Wenn Sie externe Endschalter verwenden möchten, um den Linearantrieb an einer beliebigen Position zu stoppen, klicken Sie bitte hier um zu kaufen.
3. Wenn Sie einen Fernbedienungsschalter verwenden möchten, um Linearantriebe drahtlos zu bedienen, klicken Sie bitte hier um zu kaufen.

Unterschiedliche Geschwindigkeiten und entsprechender Maximaler Schubkraft:
　

Geschwindigkeit ohne Last	Volllastgeschwindigkeit	Maximaler Schubkraft	Selbsthemmungskraft
5±1mm/s	3.5±1mm/s	8000N / 800 kg	8500N / 850 kg
8±2mm/s	6±1mm/s	7000N / 700 kg	7500N / 750 kg
10±2mm/s	7±2mm/s	6000N / 600 kg	6500N / 650 kg
12±2mm/s	9±2mm/s	5000N / 500 kg	5500N / 550 kg
16±3mm/s	12±2mm/s	4000N / 400 kg	4500N / 450 kg
20±4mm/s	15±3mm/s	3000N / 300 kg	3500N / 350 kg
28±6mm/s	20±4mm/s	2000N / 200 kg	2500N / 250 kg
50±10mm/s	38±8mm/s	1000N / 100 kg	1500N / 150 kg

Anmerkung:
1. Die obigen Daten sind die maximale Tragfähigkeit, die erreicht werden kann, wenn der Linearantrieb in vertikaler Richtung läuft. Wenn das Gewicht Ihrer Ausrüstung (z. B. einer Kellertür) 100 kg beträgt und Sie einen Linearantrieb zum Öffnen dieser Tür verwenden möchten, müssen Sie die tatsächlich auf den Linearantrieb wirkende Kraft gemäß Ihrer Installationsmethode berechnen. Diese Kraft beträgt in der Regel das 2-5 fache des Gewichts der Kellertür. Wenn Sie nicht wissen, wie man es berechnet, wenden Sie sich bitte an uns, um Hilfe zu erhalten.
2. Das Obige ist die Geschwindigkeit ohne Last, und die tatsächliche Arbeitsgeschwindigkeit wird sich allmählich verlangsamen, wenn die Last zunimmt. Die Geschwindigkeit bei voller Last beträgt etwa 60–70% der Geschwindigkeit ohne Last.
3. Unterschiedliche Geschwindigkeiten entsprechen unterschiedlichen Höchstlasten. Bitte wählen Sie die richtige Geschwindigkeit entsprechend der Geschwindigkeit und der maximalen Belastung, die Sie benötigen.
4. Linearantriebe sind nicht für den Dauerbetrieb mit maximaler Last geeignet, wir empfehlen ihn bei etwa der Hälfte der Maximallast arbeiten zu lassen, um eine längere Lebensdauer zu erreichen.
5. Bei Linearaktuatoren mit einem Hub von mehr als 500 mm sollten Sie sie normalerweise nicht mit ihrem maximalen Hub unter schweren Lasten arbeiten lassen. Wenn Sie einen Hub von 600 mm wünschen, empfehlen wir Ihnen, einen Linearantrieb mit einem Hub von 700-800 mm zu wählen.
6. Die maximale Zugkraft der Linearantrieb ist etwas geringer als seine maximale Schubkraft.
