Anwendung:
Dieser Empfänger ist ein elektrisches Gerät mit 2 Kanäle DC Stromversorgung
Ausgänge, das in einem Ein-Sender-Mehrere-Empfänger System verwendet werden
kann. Zum Beispiel können Sie Verwenden den 2-Tasten-Sender, um 1 Empfänger
zu kontrollieren, oder verwenden den 4-Tasten-Sender, um 2 Empfänger zu
kontrollieren, oder verwenden den 6-Tasten-Sender, um 3 Empfänger zu
kontrollieren, oder verwenden den 8-Tasten-Sender, um 4 Empfänger zu
kontrollieren, oder verwenden den 12-Tasten-Sender, um 6 Empfänger zu
kontrolliere. Der Sender und der Empfänger bilden ein Funk-Fernbedienungssystem.
Dieses System kann in allen Arten von Industrie automation, Landwirtschaft,
Haus, Fabrik, Haus, Bauernhof, Fahrzeug, Schiff, Offshore-Betrieb,
Luftfahrzeug usw. Es kann DC Geräte an Land, zu Wasser und in der Luft
fernsteuern, wie Lichter, Sirenen, Schlösser, Motoren, Ventilatoren, Winden,
Jalousien, Linearantriebe, Türen, Fenster, Elektromagnetventile,
Sicherheitsalarm und Geschäftsschilder. Die Anwendungen sind endlos.
Merkmal:
Drahtlose Steuerung, einfach zu installieren.

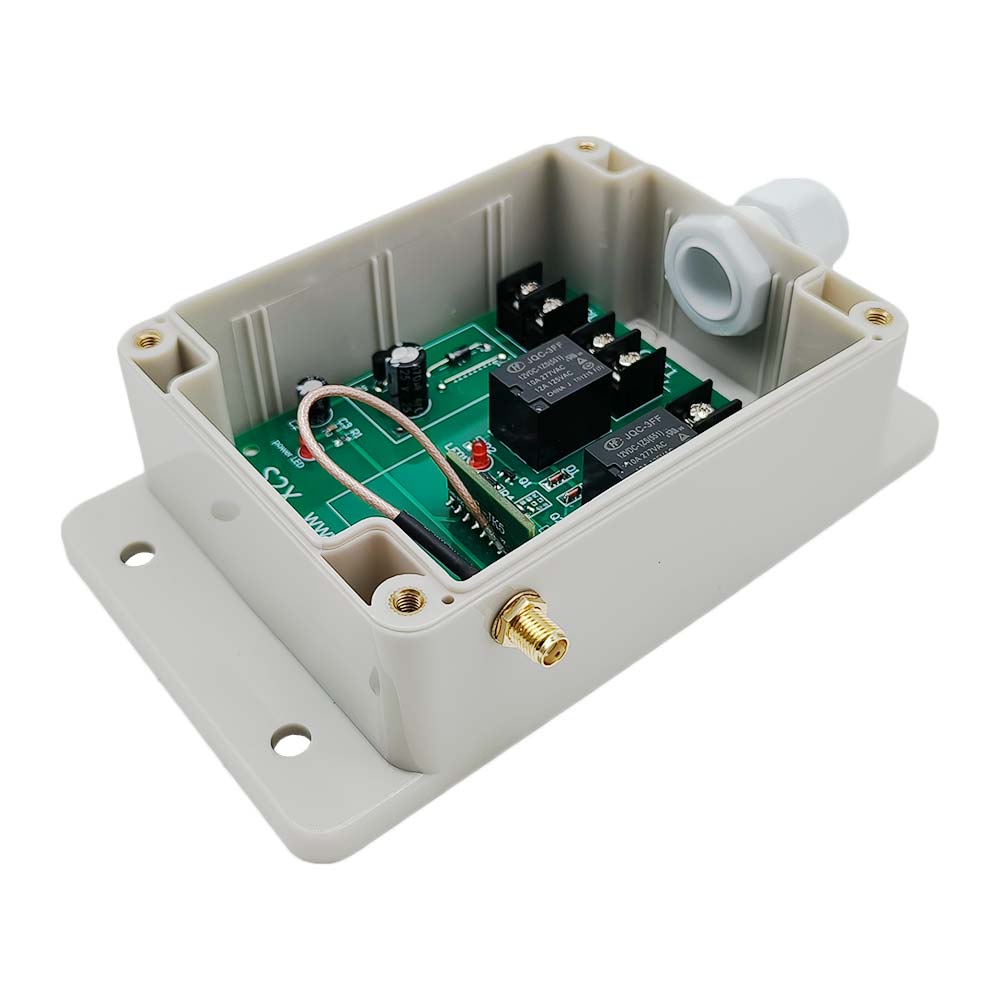

Wasserdicht: Der Empfänger hat wasserdichte Gehäuse und wasserdichter
Steckverbinder. Es kann im Freien installiert werden.
Vier Betriebs spannungs versionen: DC 6V, 9V, 12V, 24V optional.
Relaisausgang: Dieser Empfänger ist der trockene Relaisausgang, es können
zur Steuerung DC und AC Geräte verwendet werden. Die DC Stromversorgung
Ausgang: Es kann 6V, 9V, 12V oder 24V Gleichstrom Geräte steuern.
Mit externer Antenne, der Empfänger hat einen größeren Arbeitsbereich.
Der Sender / die Fernbedienung kann den Empfänger steuern von jedem Orten
innerhalb einer zuverlässigen Entfernung.
Das Funksignal des Senders kann durch Wände, Böden, Türen oder Fenster, aber
es wird einige Betriebsreichweite verlieren.
Der Empfänger hat den eingebauten Schutz vor Gegenstrom und übermäßigem
Strom.
Der Empfänger arbeitet nur mit dem ausgewählten Sender, der mit dem
Empfänger gekoppelt ist.
Es können zwei oder mehr Empfänger verwendet werden in der gleichen Gegend.
Ein oder einige Sender / Fernbedienungen können einen oder einige Empfänger
steuern gleichzeitig.
Sie können einen Sender verwenden, um mehrere Empfänger zu steuern, und
jeweils zwei Tasten auf dem Sender steuern einen Empfänger. Zum Beispiel
können Sie Verwenden den 2-Tasten-Sender, um 1 Empfänger zu kontrollieren,
oder verwenden den 4-Tasten-Sender, um 2 Empfänger zu kontrollieren, oder
verwenden den 6-Tasten-Sender, um 3 Empfänger zu kontrollieren, oder
verwenden den 8-Tasten-Sender, um 4 Empfänger zu kontrollieren, oder
verwenden den 12-Tasten-Sender, um 6 Empfänger zu kontrolliere.
Parameter des Empfängers:
Modell: S2X-DC-ANT3
Betriebsspannung: 6V DC (Modell S2X-DC06), oder 9±1V DC (Modell S2X-DC09),
oder 12±1V DC (Modell S2X-DC12), oder 24±2V DC (Modell S2X-DC24), die
Betriebsspannung muss angegeben werden bei der Bestellung.
Arbeitsfrequenz: 433.92 MHz
Statische Strom: ≤6mA
Kanal: 2 CH
Ausgangsart: DC Stromversorgung Ausgang
Maximaler Laststrom des Relais : 10A / Kanal
Drahtbereich für die Terminals: 22-12 AWG
4 Wählbare Modi: Selbstsichernd, Momentan, Verriegelung, Momentan +
Selbstsichernd

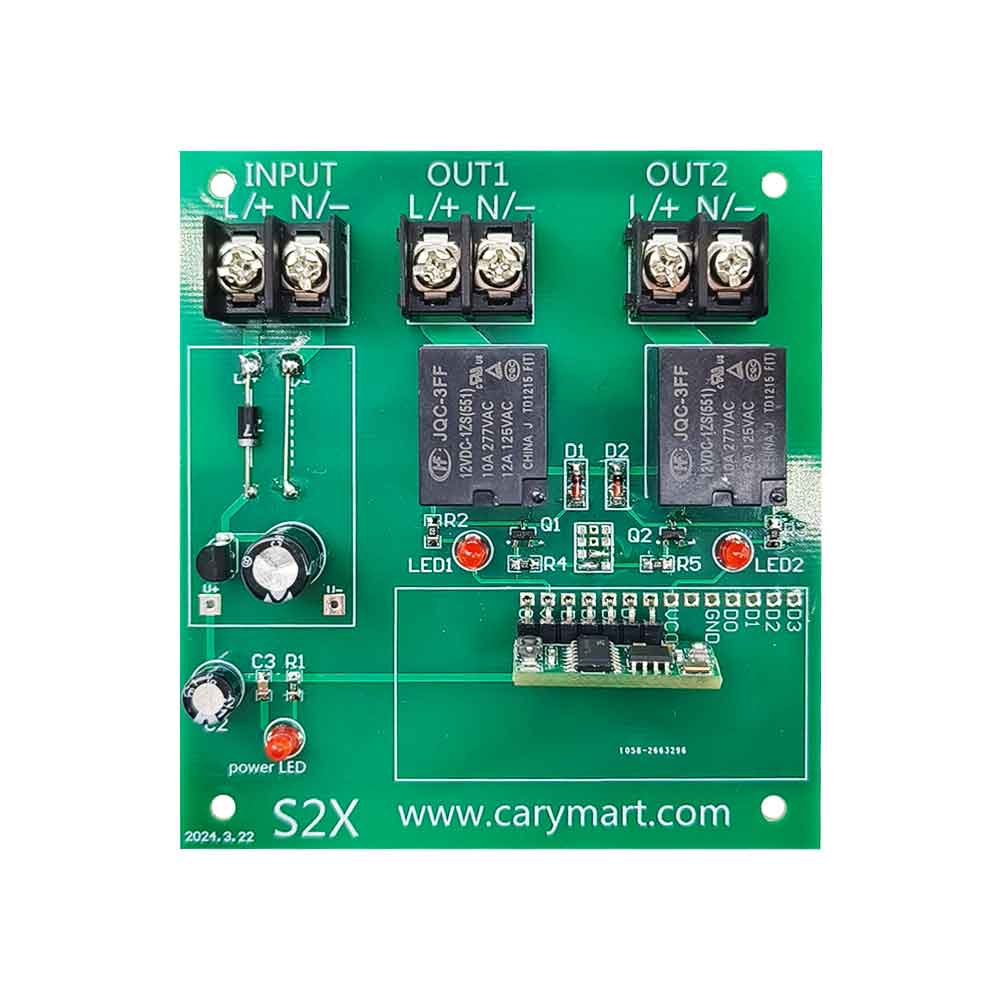

Maße der PCB: 88 x 80 x 18 mm

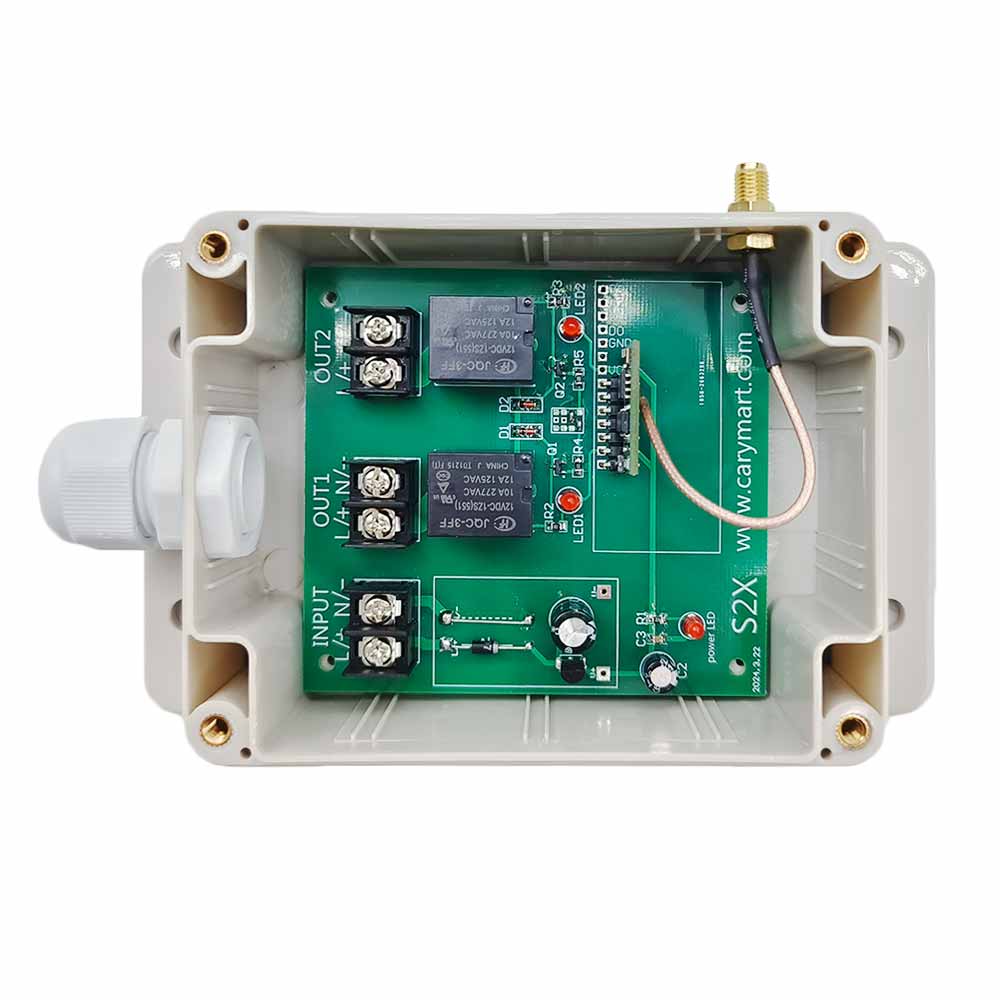

Maße des Gehäuses: 153 x 90 x 55 mm
Arbeitsentfernung:
Dieser Empfänger und verschiedene Sender bilden einen kompletten Satz, mit
dem unterschiedliche Arbeitsabstände erreicht werden können. Wenn es und der
Sender C-2 oder C-3 beispielsweise einen vollständigen Satz bilden, kann der
maximale Arbeitsabstand in einem offenen Bereich 100 Meter erreichen. Wenn
es und der Sender CB-2 oder CB-3 einen vollständigen Satz bilden, kann der
maximale Arbeitsabstand in einem offenen Bereich 1000 Meter erreichen.
Der maximale Arbeitsabstand basiert auf theoretischen Daten, die ohne
Barrieren und ohne Störungen vorliegen würden. Aber in wirklichem Leben wird
es durch Bäume, Mauern oder andere Gebäude behindert und durch andere
Funksignale gestört. Daher kann es sein, dass der tatsächliche
Arbeitsabstand diesen maximalen Abstand nicht erreicht.
Wenn Sie einen größeren Arbeitsbereich wünschen, können Sie die Antenne am
Empfänger austauschen oder einen RF-Repeater verwenden.
Verwendung:
Der Empfänger kann zur Steuerung von DC 6V, 9V, 12V oder 24V Geräten
verwendet werden. Wenn die Stromversorgung des Geräts DC 12V beträgt,
sollten Sie den Empfänger mit der gleichen DC 12V Version wählen. Und wenn
die Stromversorgung des Geräts DC 24V ist, sollten Sie den Empfänger mit der
gleichen DC 24V Version wählen.

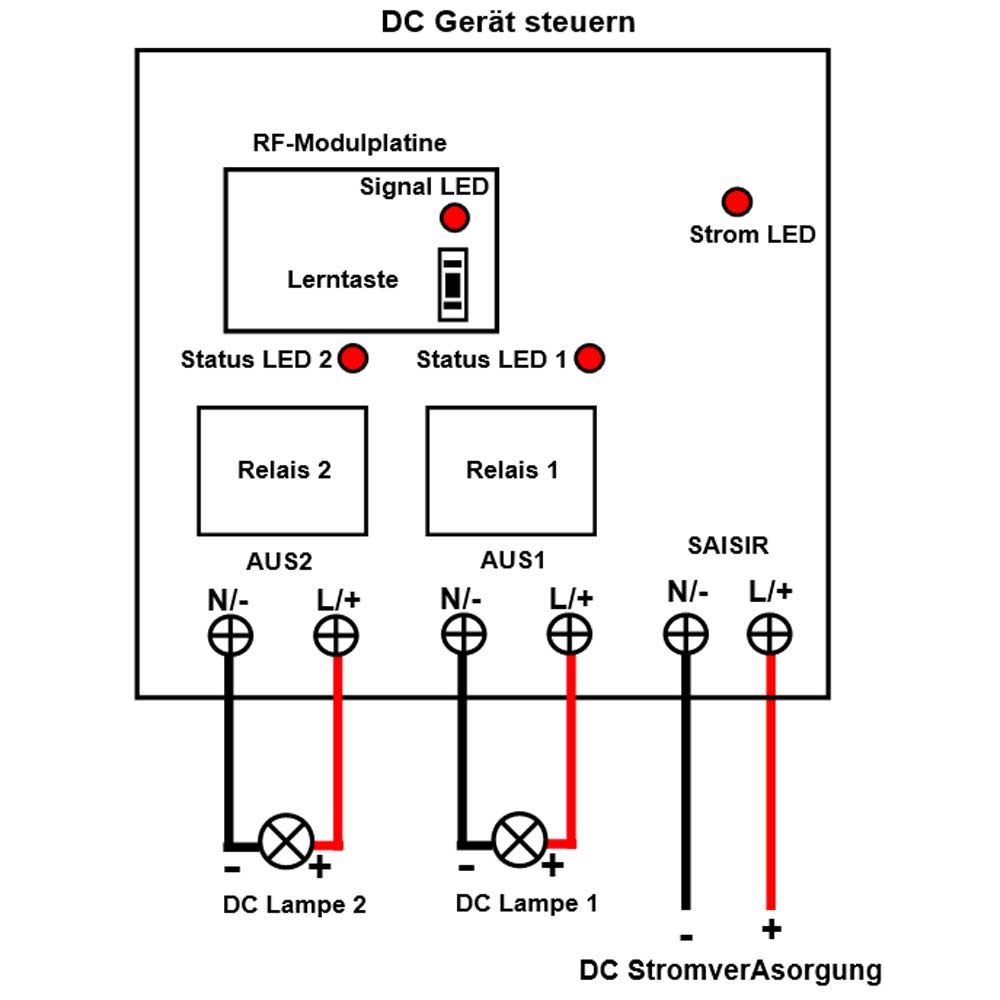

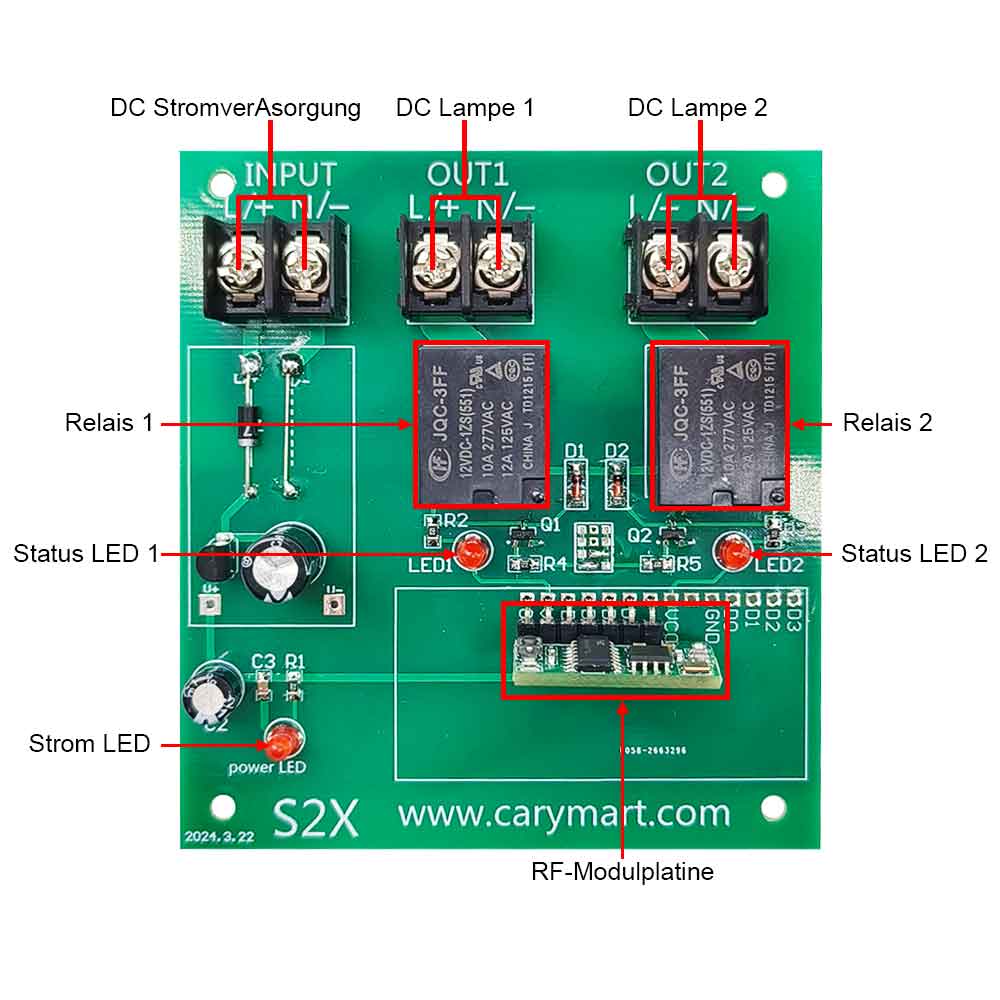

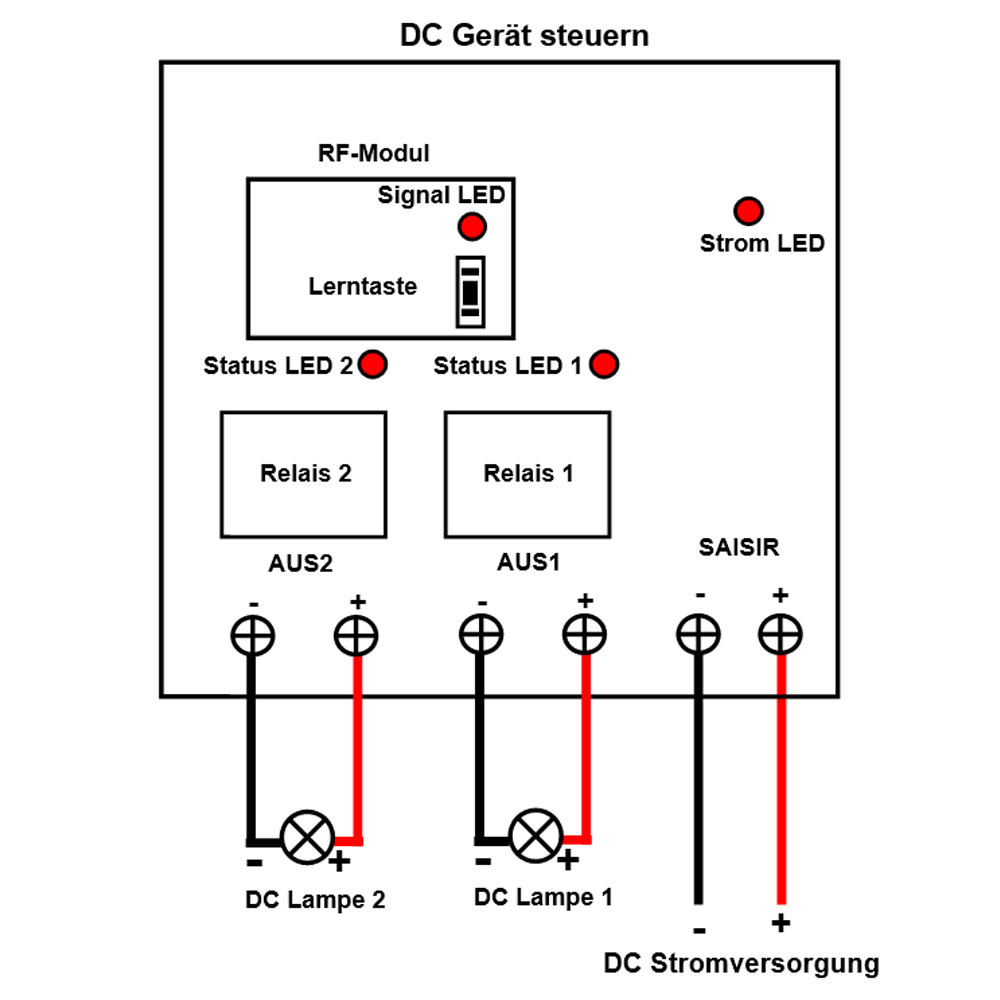

Verdrahtung:
Wenn Sie ein 12VDC Lampe steuern möchten, machen wie folgende:
1) Verbinden sie den Pluspol der DC Stromversorgung an Klemme +, und
Verbinden sie den Minuspol der DC Stromversorgung an Klemme -.
2) Verbinden Klemme + des AUS an Pluspol von DC Lampe, Verbinden
Klemme - des AUS an Minuspol von DC Lampe.
Einstellen des verschiedenen Kontrolle Modis:
Wir haben den Empfänger als Selbstsichernd Modus eingestellt vor dem
Verlassen des Werks, Wenn Sie anderen Kontrolle Modus benutzen möchten,
gehen Sie wie folgt.
1) Einstellung der Modus Momentan: Drücken Sie die Lerntaste im Empfänger 2
Mal, die Signal-LED blinkt kontinuierlich 2 Mal und erlischt dann.
Der Betrieb des Momentan modus mit dem Sender C-2:
Drücken und halten Sie die Taste A am Sender: Die Klemme AUS1 der Empfänger
ausgang DC Stromversorgung, und die angeschlossene Lampe 1 wird
eingeschaltet.
Lassen Sie die Taste A los: Die Klemme AUS1 der Empfänger stoppen die
Ausgabe, und die angeschlossene Lampe 1 wird ausgeschaltet.
Drücken und halten Sie die Taste B am Sender: Die Klemme AUS2 der Empfänger
ausgang DC Stromversorgung, und die angeschlossene Lampe 2 wird
eingeschaltet.
Lassen Sie die Taste B los: Die Klemme AUS2 der Empfänger stoppen die
Ausgabe, und die angeschlossene Lampe 2 wird ausgeschaltet.
2) Einstellung der Modus Selbstsichernd: Drücken Sie die Lerntaste im
Empfänger 3 Mal, die Signal-LED blinkt kontinuierlich 3 Mal und erlischt
dann.
Der Betrieb des Selbsthemmung modus mit dem Sender C-2:
Drücken Sie die Taste A am Sender: Die Klemme AUS1 der Empfänger ausgang DC
Stromversorgung, und die angeschlossene Lampe 1 wird eingeschaltet.
Drücken Sie die Taste A erneut: Die Klemme AUS1 der Empfänger stoppen die
Ausgabe, und die angeschlossene Lampe 1 wird ausgeschaltet.
Drücken Sie die Taste B am Sender: Die Klemme AUS2 der Empfänger ausgang DC
Stromversorgung, und die angeschlossene Lampe 2 wird eingeschaltet.
Drücken Sie die Taste B erneut: Die Klemme AUS2 der Empfänger stoppen die
Ausgabe, und die angeschlossene Lampe 2 wird ausgeschaltet.
3) Einstellung der Modus Verriegelung: Drücken Sie die Lerntaste im
Empfänger 4 Mal, die Signal-LED blinkt kontinuierlich 4 Mal und erlischt
dann.
Der Betrieb des Verriegelung modus mit dem Sender C-3:
Drücken Sie die Taste A am Sender: Die Klemme AUS1 der Empfänger ausgang DC
Stromversorgung, und die angeschlossene Lampe 1 wird eingeschaltet. Die
Klemme AUS2 der Empfänger stoppen die Ausgabe, und die angeschlossene Lampe
2 wird ausgeschaltet.
Drücken Sie die Taste B am Sender: Die Klemme AUS2 der Empfänger ausgang DC
Stromversorgung, und die angeschlossene Lampe 2 wird eingeschaltet. Die
Klemme AUS1 der Empfänger stoppen die Ausgabe, und die angeschlossene Lampe
1 wird ausgeschaltet.
Drücken Sie die Taste C am Sender: Die Klemmen AUS1 und AUS2 des Empfängers
stoppen die Ausgabe, und die Lampen 1 und 2 werden ausgeschaltet.
4) Einstellung der Modus Momentan (Kanal 1) + Selbstsichernd (Kanal 2):
Drücken Sie die Lerntaste im Empfänger 5 Mal, die Signal-LED blinkt
kontinuierlich 5 Mal und erlischt dann.
So koppeln Sie den Fernbedienung mit dem Empfänger:
Beachten: Wir haben den Sender mit dem Empfänger gekoppelt vor dem Verlassen
des Werks. Wenn Sie mehr Fernbedienungen koppeln möchten, gehen Sie wie
folgt.
Sie können jede beliebige Taste am Sender beliebig mit dem Empfänger koppeln,
den Sie steuern möchten.
1) Wählen Sie den zu steuernden Empfänger aus und drücken Sie einmal die
Lerntaste im Empfänger, die Signal LED am Empfänger blinkt einmal und bleibt
dann an, dies bedeutet der Empfänger gibt den Lernstatus ein.
2) Drücken Sie die Taste, die Sie am Sender verwenden möchten, wenn die
Signal LED einmal blinkt, dies bedeutet dass die Kopplung mit das Taste
erfolgreich war.
3) Drücken Sie die Lerntaste im Empfänger erneut für 1–2 Sekunden. Die
Signal LED erlischt, dies bedeutet der Empfänger gibt den Lernstatus
verlässt.
4) Der Empfänger kann mehrere Fernbedienungen mit verschiedenen kodes
lernen.
So löschen Sie alle Sender codes gespeichert im Empfänger:
Wir haben gekoppelt den Sender mit dem Empfänger, wenn Sie nicht möchten
dass der Empfänger mit dem Sender zu arbeiten, Sie können löschen alle
Sender codes gespeichert im Empfänger.
Bedienung: Drücken Sie die Lerntaste im Empfänger 10 Mal, lassen Sie dann
die Lerntaste los, die Signal LED blinkt 10 Mal schnell und erlischt dann,
dies zeigt an, dass alle gespeicherten Codes erfolgreich gelöscht wurden.
Lieferumfang:
1 x Empfänger: S2X-DC-ANT3
1 x Bedienungsanleitung
