Anwendung:
Dieser Empfänger ist ein elektrisches Gerät mit 1 Kanal AC Stromversorgung
Ausgang, das in einem Ein-Sender-Mehrere-Empfänger System verwendet werden
kann. Zum Beispiel können Sie Verwenden den 1-Tasten-Sender, um 1 Empfänger
zu kontrollieren, oder verwenden den 2-Tasten-Sender, um 2 Empfänger zu
kontrollieren, oder verwenden den 4-Tasten-Sender, um 4 Empfänger zu
kontrollieren, oder verwenden den 6-Tasten-Sender, um 6 Empfänger zu
kontrollieren, oder verwenden den 8-Tasten-Sender, um 8 Empfänger zu
kontrollieren, oder verwenden den 12-Tasten-Sender, um 12 Empfänger zu
kontrolliere. Der Sender und der Empfänger bilden ein Funk-Fernbedienungssystem.
Dieses System kann in allen Arten von Industrie automation, Landwirtschaft,
Haus, Fabrik, Haus, Bauernhof, Fahrzeug, Schiff, Offshore-Betrieb,
Luftfahrzeug usw. Es kann verschiedene AC Geräte an Land, zu Wasser und in
der Luft fernsteuern, wie Lichter, Sirenen, Schlösser, Motoren, Ventilatoren,
Türen, Fenster, Elektromagnetventile, Sicherheitsalarm und Geschäftsschilder.
Die Anwendungen sind endlos.
Merkmal:
Drahtlose Steuerung, einfach zu installieren.
Universalnetzteil: AC 85~250V
AC Stromversorgung Ausgang: Es kann Wechselstrom Geräte mit einer Spannung
im Bereich von 85~250V AC steuern (z. B. AC Geräte mit 110V, 120V, 220V oder
240V).
Der Sender / die Fernbedienung kann den Empfänger steuern von jedem Orten
innerhalb einer zuverlässigen Entfernung.
Das Funksignal des Senders kann durch Wände, Böden, Türen oder Fenster, aber
es wird einige Betriebsreichweite verlieren.
Der Empfänger hat den eingebauten Schutz vor Gegenstrom und übermäßigem
Strom.
Der Empfänger arbeitet nur mit dem ausgewählten Sender, der mit dem
Empfänger gekoppelt ist.
Es können zwei oder mehr Empfänger verwendet werden in der gleichen Gegend.
Ein oder einige Sender / Fernbedienungen können einen oder einige Empfänger
steuern gleichzeitig.
Sie können einen Sender verwenden, um mehrere Empfänger zu steuern, und jede
Sendertaste einen Empfänger steuern. Zum Beispiel können Sie Verwenden den
1-Tasten-Sender, um 1 Empfänger zu kontrollieren, oder verwenden den
2-Tasten-Sender, um 2 Empfänger zu kontrollieren, oder verwenden den
4-Tasten-Sender, um 4 Empfänger zu kontrollieren, oder verwenden den
6-Tasten-Sender, um 6 Empfänger zu kontrollieren, oder verwenden den
8-Tasten-Sender, um 8 Empfänger zu kontrollieren, oder verwenden den
12-Tasten-Sender, um 12 Empfänger zu kontrolliere.

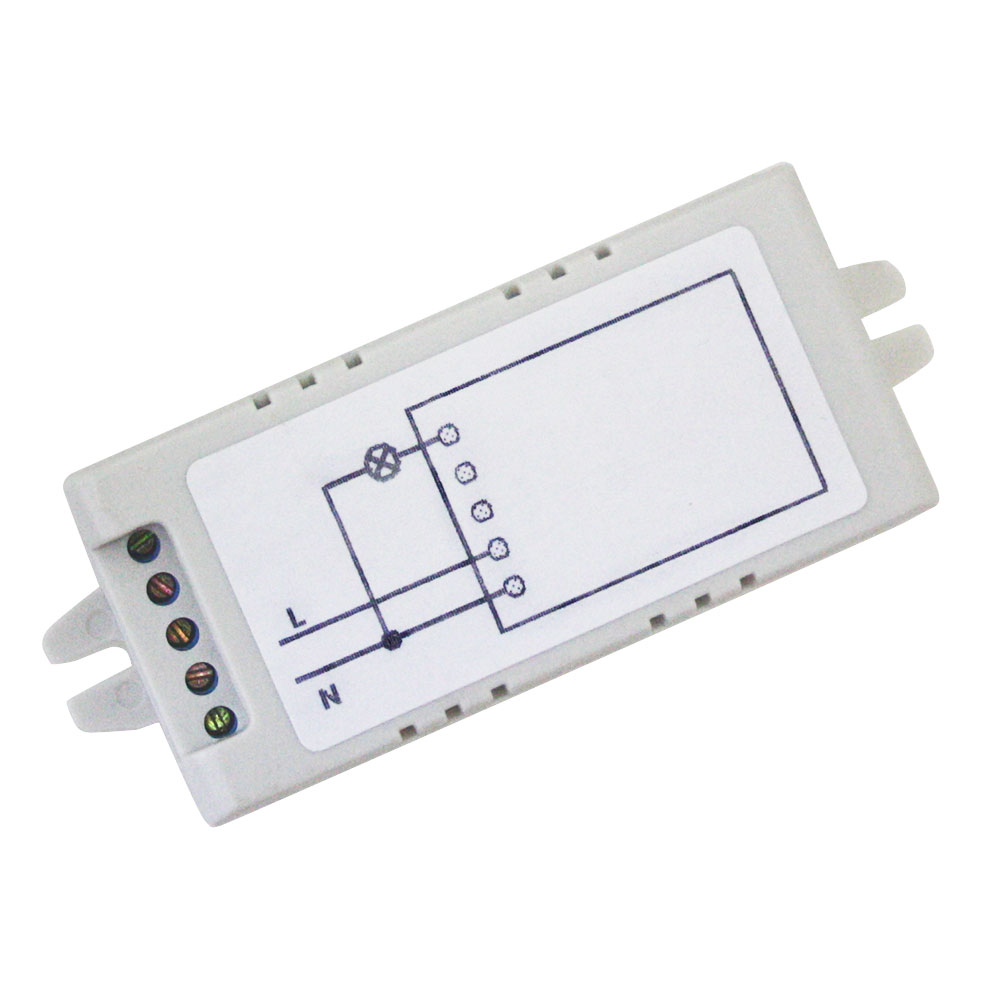

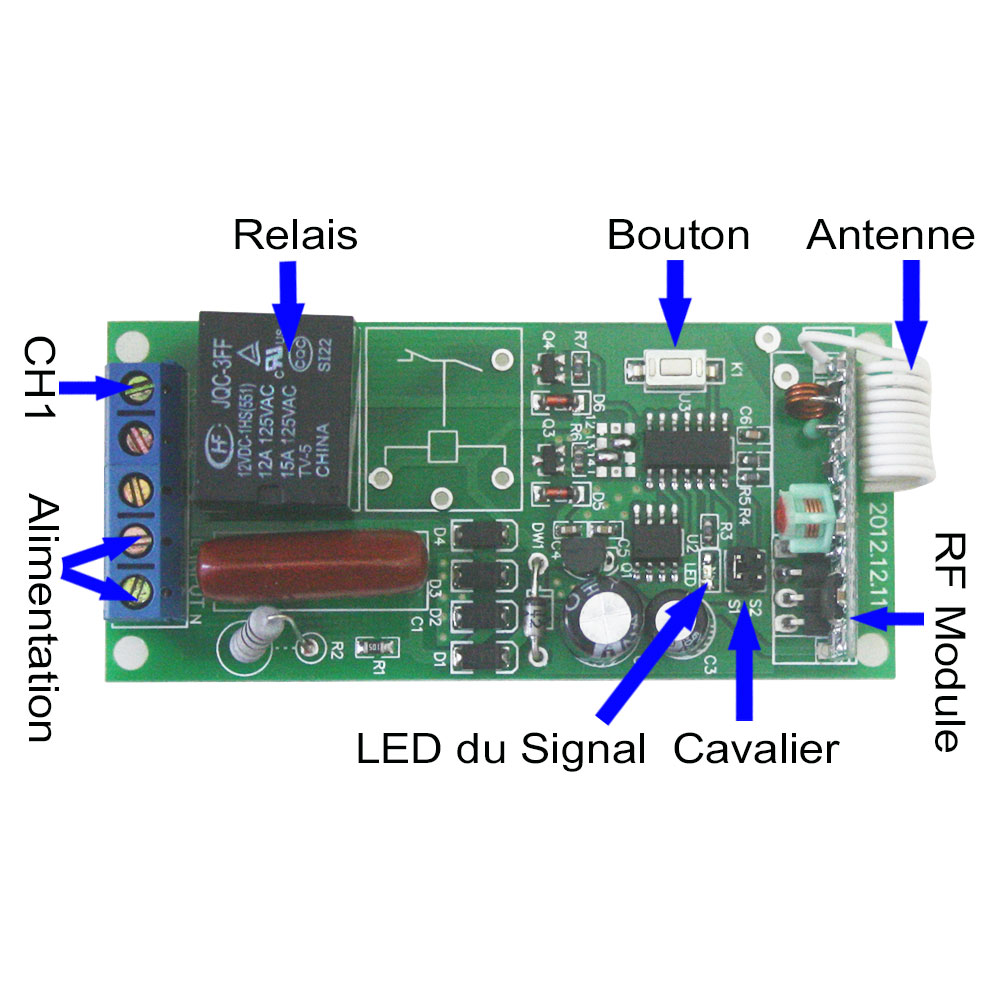

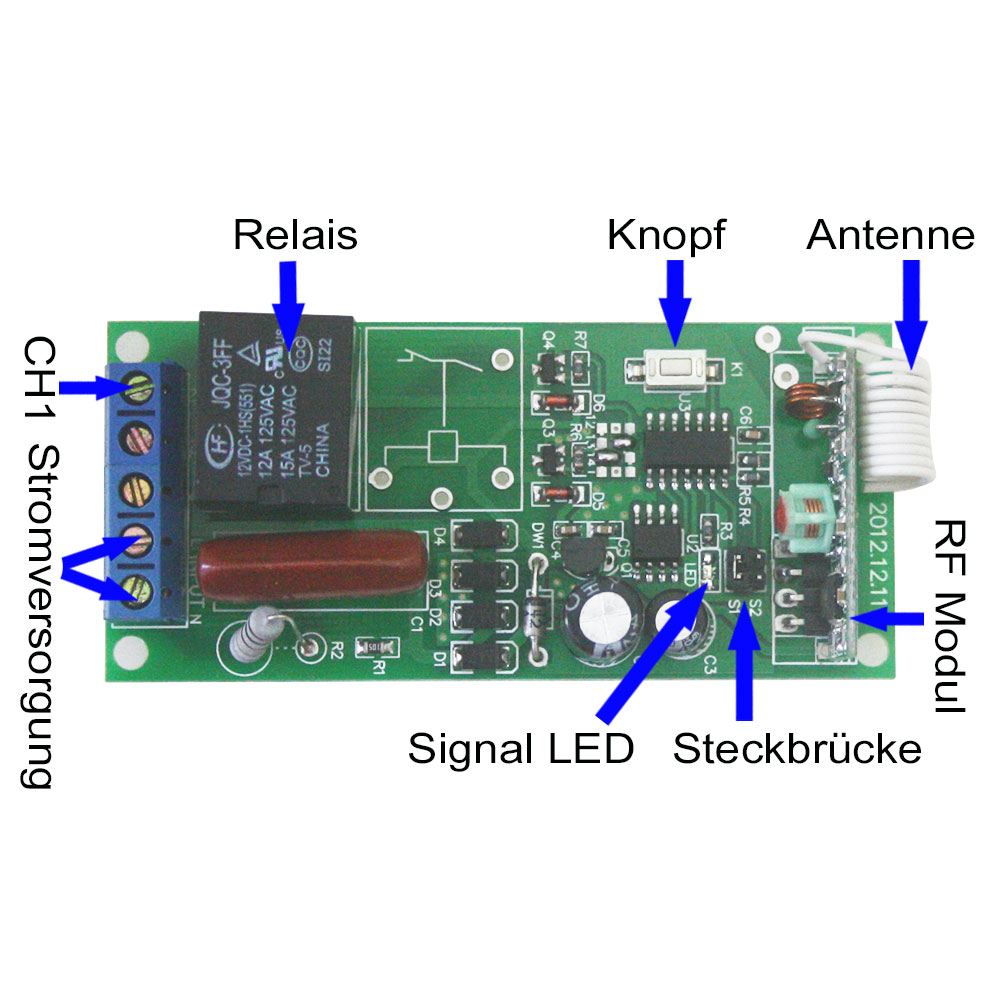

Parameter des Empfängers:

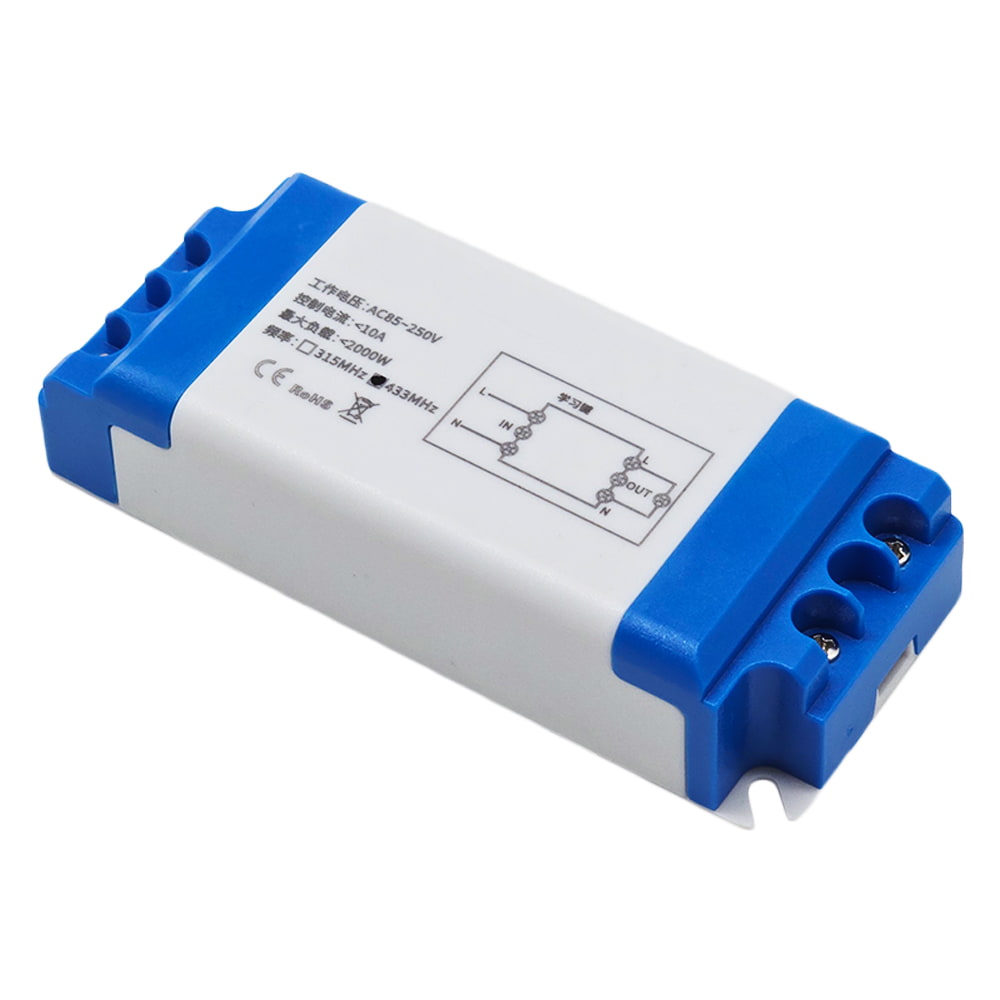

Modell: S1XC-AC
Betriebsspannung: 85V~250V AC
Ausgangsart: 85V~250V AC (110V/120V/220V/240V), wie eingangsspannung
Betriebsfrequenz: 433MHz
Kanal: 1 Kanal
Statische Strom: ≤10mA
Maximaler Laststrom: 10A
Maximale Lastleistung: <2 KW
Sensitivität des Empfängers: ≥-105dB
Drahtbereich für die Terminals: 22-16 AWG
3 Wählbare Modi: Selbstsichernd, Momentan, Verriegelung
Betriebstemperatur: -40°C to + 80°C

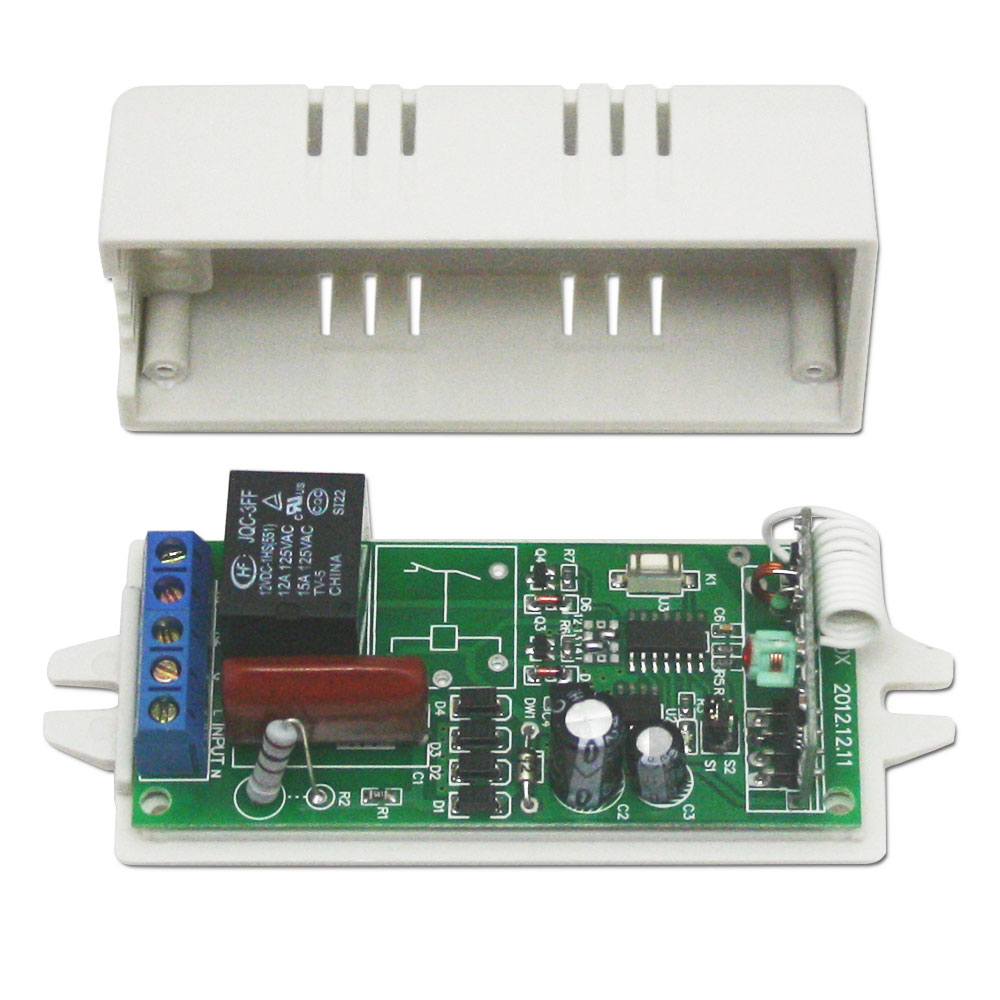

Maße der PCB: 76 x 34 x 18 mm
Maße des Gehäuses: 98 x 40 x 23 mm

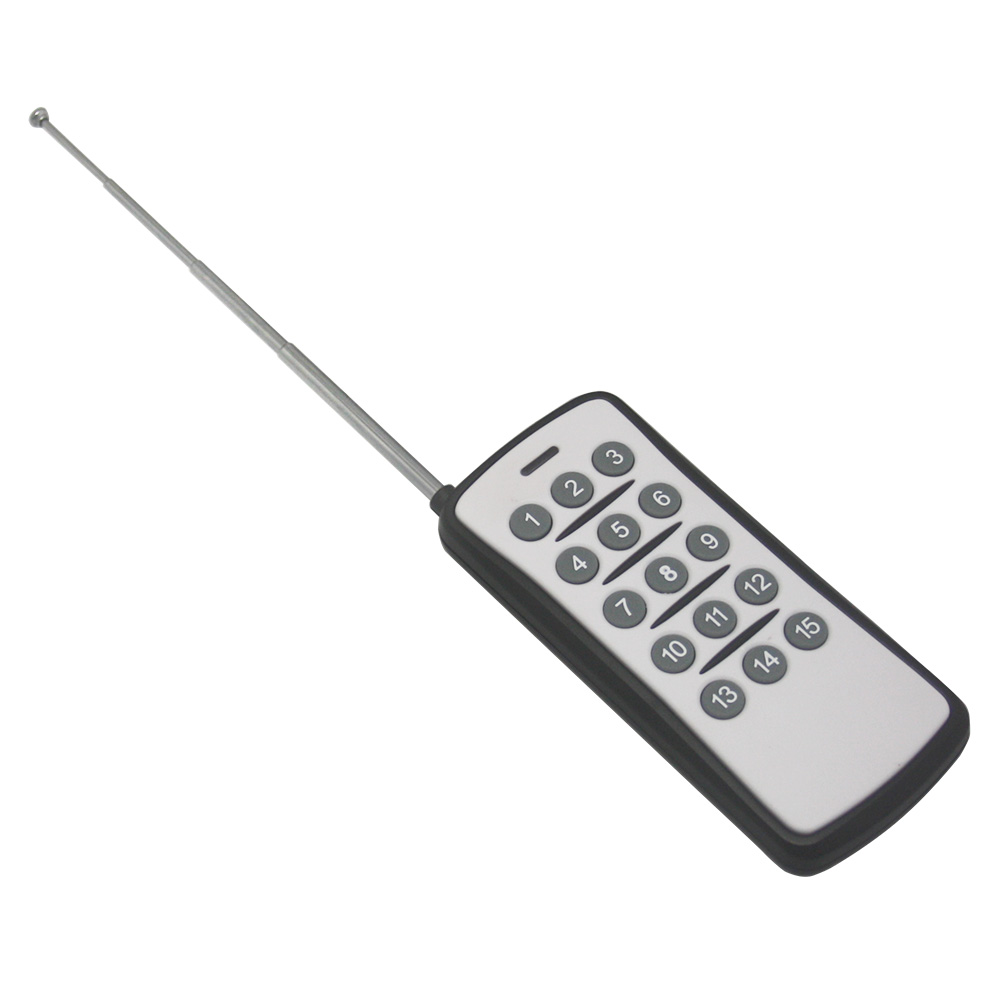

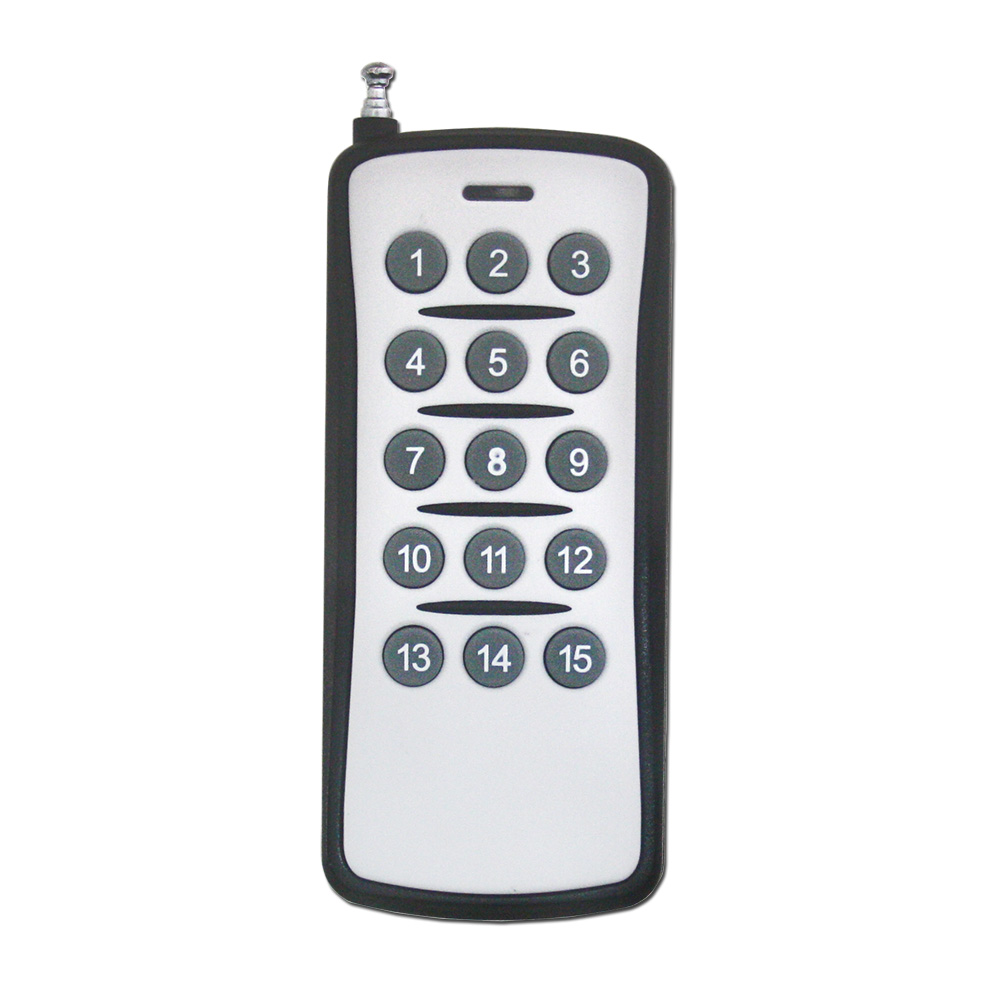

Sender Parameter:
Modell: 0021015 (CV-15)
Kanal/Knopf: 15
Symbol des Knopfs: 1, 2, 3, 4, 5, 6, 7, 8, 9, 10, 11, 12, 13, 14, 15

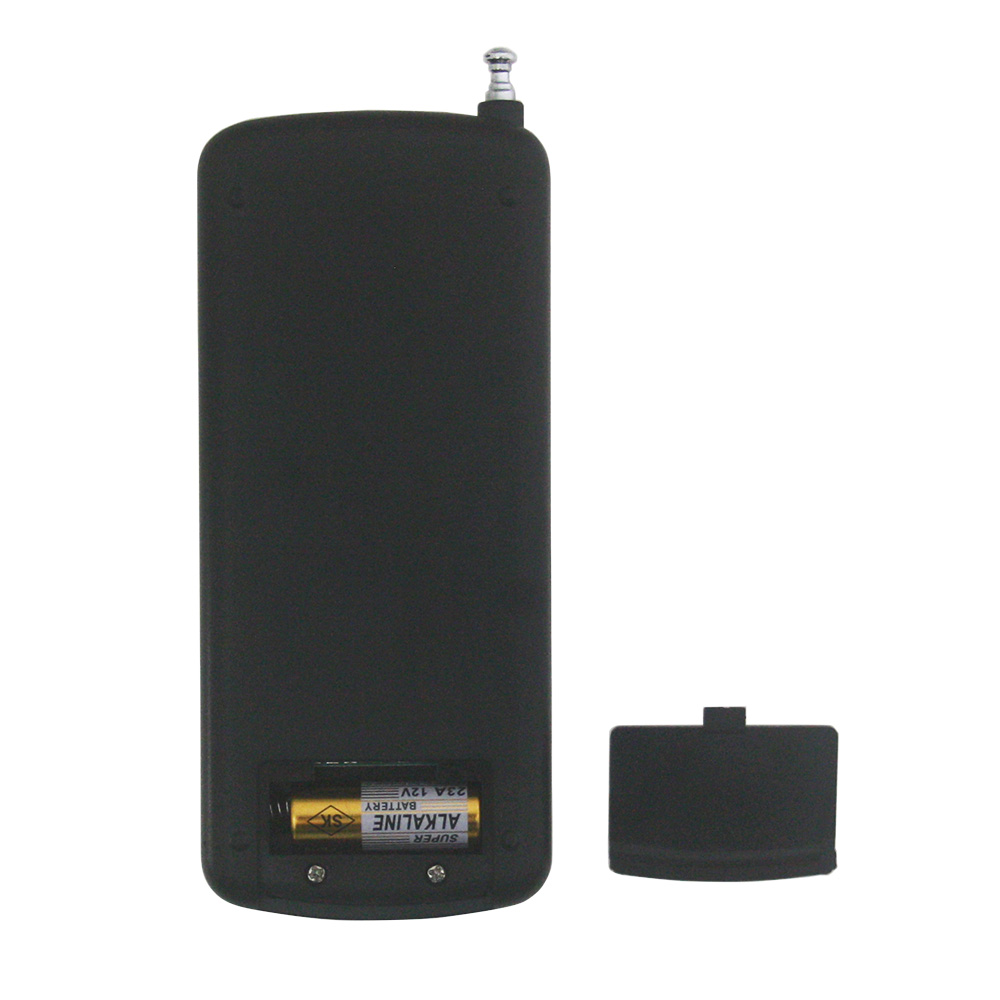

Betriebsspannung: 12V (1 x 23A-12V Batterie, kann 12 Monate benutzt werden)
Betriebsstrom: 15mA
Betriebsfrequenz: 433Mhz
Enkodierung Chip: PT2262 / PT2264 / SC2262
Sendeentfernung: 500m / 1500ft (Theoretisch)
Anpassung Modus: ASK
Betriebstemperatur: -20 °C bis +70 °C
Einheit Mass: 118 x 50 x 17 mm
Arbeitsentfernung:
Mit dem Fernbedienung wie CV-15 kann die Reichweite max. 500M im Freifeld
sein.
Der maximale Arbeitsabstand basiert auf theoretischen Daten, die ohne
Barrieren und ohne Störungen vorliegen würden. In der Praxis wird es durch
Bäume, Mauern oder andere Konstruktionen behindert und durch andere
Funksignale gestört. Daher kann es sein, dass der tatsächliche
Arbeitsabstand diesen maximalen Abstand nicht erreicht.
Wenn Sie einen größeren Arbeitsbereich wünschen, können Sie die Antenne am
Empfänger austauschen oder einen RF-Repeater verwenden.
Verwendung:
Der Empfänger kann zur Steuerung von AC 85~250V (110V/120V/220V/240V)
Geräten verwendet werden.

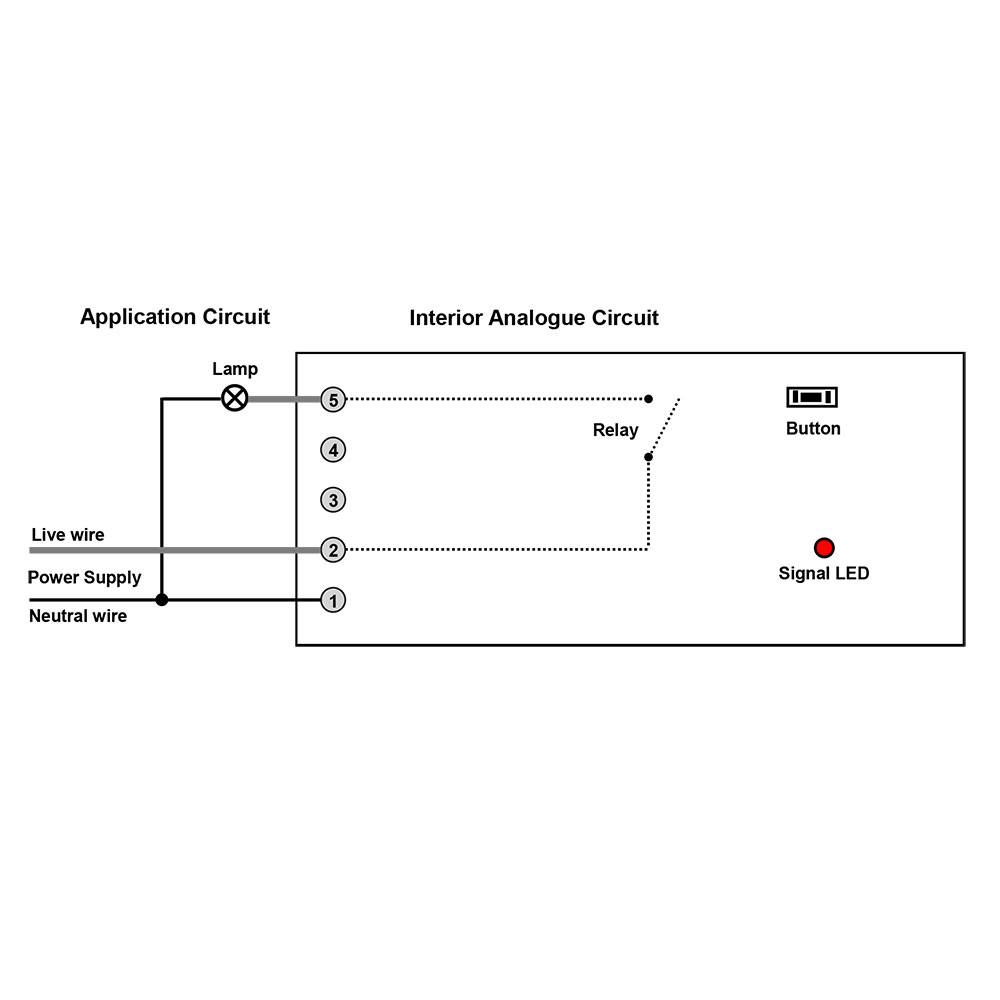

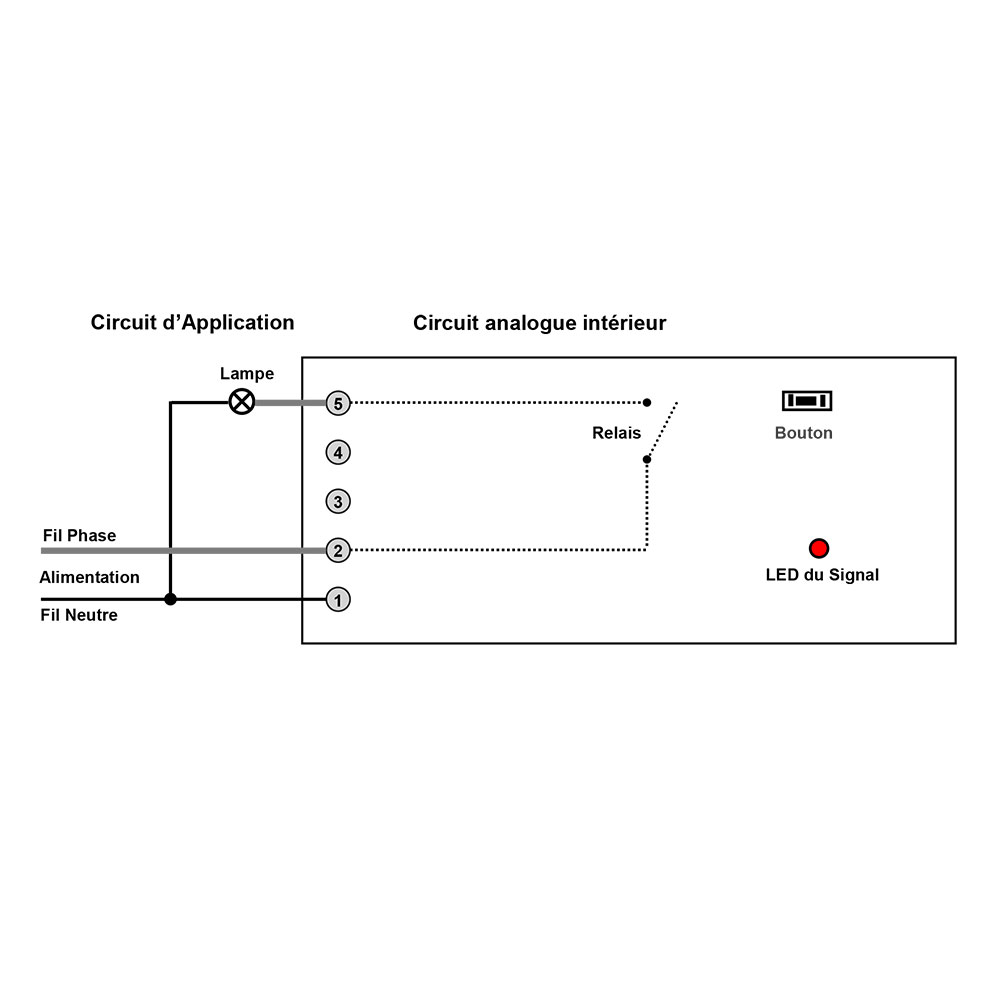

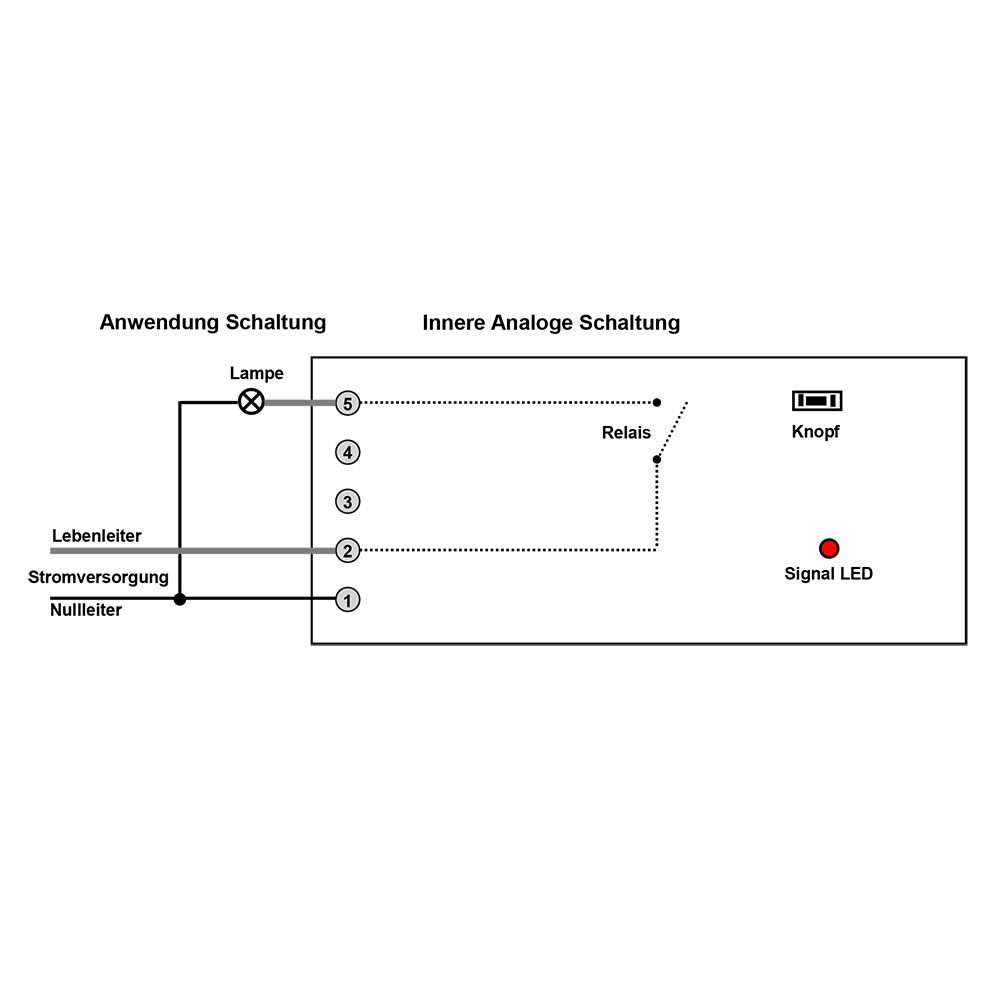

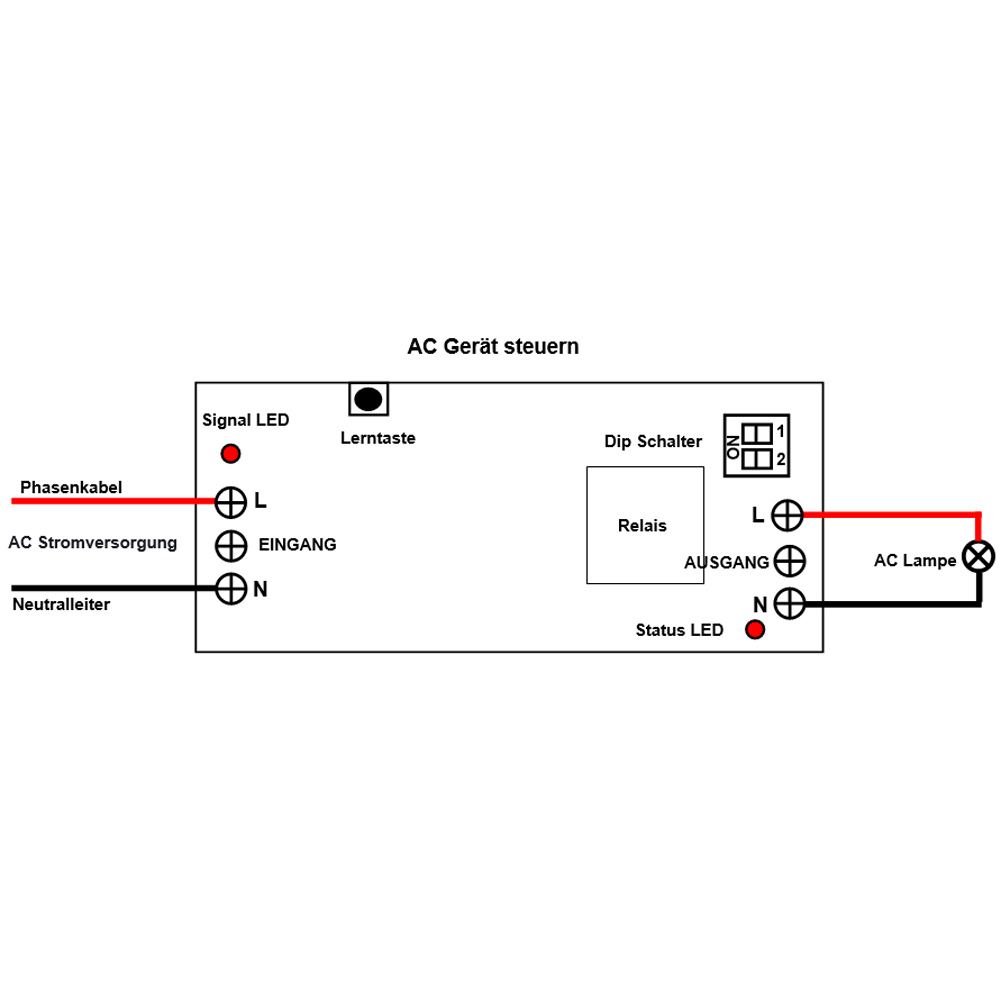

Verdrahtung:
Wenn Sie 230VAC Lampe steuern möchten, machen wie folgende:
1) Verbinden Sie das Phasenkabel der AC Stromversorgung an die Klemme L
des EINGANGS, und Verbinden Sie das Neutralleiter der AC Stromversorgung an
die Klemme N des EINGANGS.
2) Verbinden Sie das Phasenkabel der AC Lampe an die Klemme L des
AUSGANG, und Verbinden Sie das Neutralleiter der AC Lampe an die Klemme N
des AUSGANG.
Einstellen des verschiedenen Kontrolle Modis:
Wir haben den Empfänger als Momentan Modus eingestellt vor dem Verlassen des
Werks, Wenn Sie anderen Kontrolle Modus benutzen möchten, gehen Sie wie
folgt:
1) Einstellung der Modus Selbstsichernd: Schalten Sie das erste Bit des DIP-Schalters
ein.
Der Betrieb des Selbsthemmung modus mit dem Sender CV-15:
Drücken Sie die Taste 1 am Sender: Die Ausgangsklemmen des Empfängers 1
ausgang AC Stromversorgung, und die angeschlossene Lampe 1 wird
eingeschaltet.
Drücken Sie die Taste 1 erneut: Die Ausgangsklemmen des Empfängers 1 stoppen
die Ausgabe, und die angeschlossene Lampe 1 wird ausgeschaltet.
......
Drücken Sie die Taste 15 am Sender: Die Ausgangsklemmen des Empfängers 15
ausgang AC Stromversorgung, und die angeschlossene Lampe 15 wird
eingeschaltet.
Drücken Sie die Taste 15 erneut: Die Ausgangsklemmen des Empfängers 15
stoppen die Ausgabe, und die angeschlossene Lampe 15 wird ausgeschaltet.
2) Einstellung der Modus Momentan: Schalten Sie das erste Bit und das zweite
Bit des DIP-Schalters aus.
Der Betrieb des Momentan modus mit dem Sender CV-15:
Drücken und halten Sie die Taste 1 am Sender: Die Ausgangsklemmen des
Empfängers 1 ausgang AC Stromversorgung, und die angeschlossene Lampe 1 wird
eingeschaltet.
Lassen Sie die Taste 1 los: Die Ausgangsklemmen des Empfängers 1 stoppen die
Ausgabe, und die angeschlossene Lampe 1 wird ausgeschaltet.
......
Drücken und halten Sie die Taste 15 am Sender: Die Ausgangsklemmen des
Empfängers 15 ausgang AC Stromversorgung, und die angeschlossene Lampe 15
wird eingeschaltet.
Lassen Sie die Taste 15 los: Die Ausgangsklemmen des Empfängers 15 stoppen
die Ausgabe, und die angeschlossene Lampe 15 wird ausgeschaltet.
3) Einstellung der Modus Verriegelung: Schalten Sie das zweite Bit des DIP-Schalters
ein und das erste Bit aus.
Der Betrieb des Verriegelung modus mit dem Sender CV-15:
Drücken Sie die Taste 1 am Sender: Die Ausgangsklemmen des Empfängers 1
ausgang AC Stromversorgung, und die angeschlossene Lampe 1 wird
eingeschaltet. Die Ausgangsklemmen der anderen 14 Empfänger stoppen die
Ausgabe und die anderen 14 Lampen ausgeschaltet werden.
......
Drücken Sie die Taste 15 am Sender: Die Ausgangsklemmen des Empfängers 15
ausgang AC Stromversorgung, und die angeschlossene Lampe 15 wird
eingeschaltet. Die Ausgangsklemmen der anderen 14 Empfänger stoppen die
Ausgabe und die anderen 14 Lampen ausgeschaltet werden.
So löschen Sie alle Sender codes gespeichert im Empfänger:
Wir haben gekoppelt den Sender mit dem Empfänger, wenn Sie nicht möchten
dass der Empfänger mit dem Sender zu arbeiten, Sie können löschen alle
Sender codes gespeichert im Empfänger.

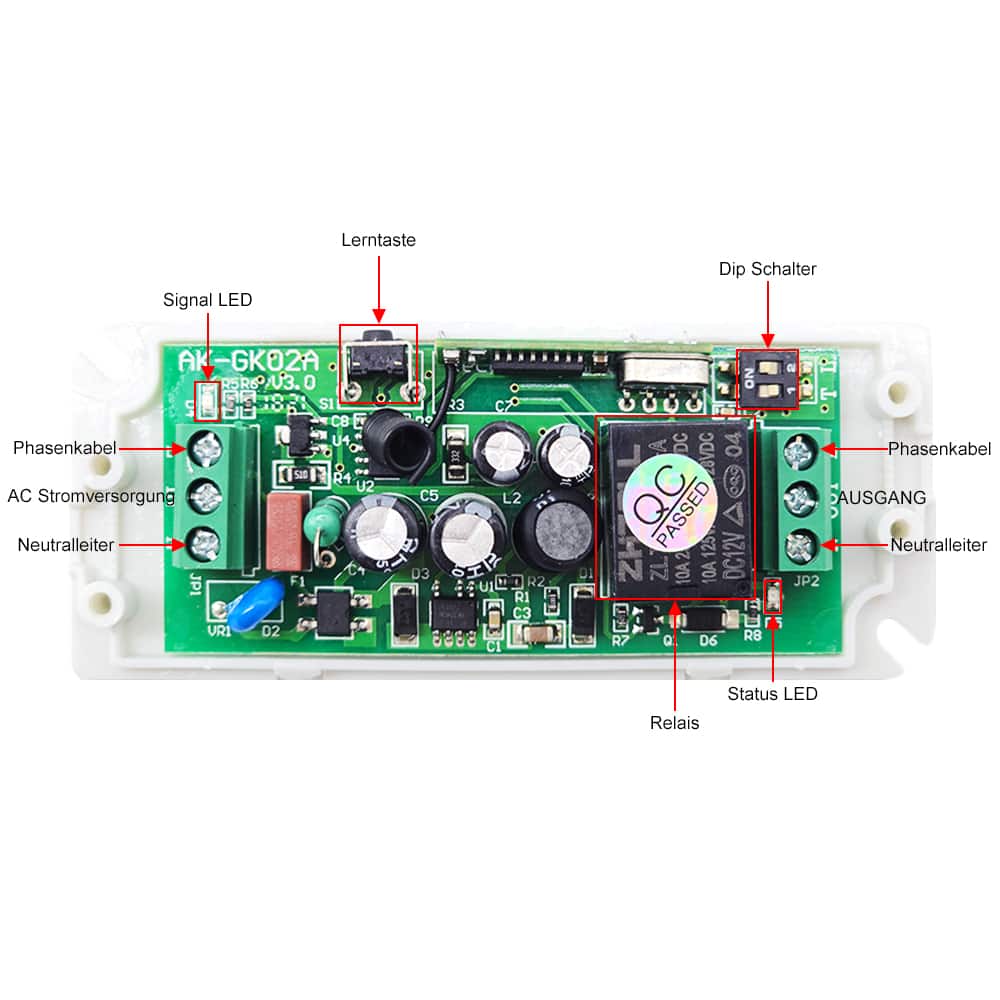

Bedienung: Drücken und halten Sie die Lerntaste am Empfänger 7-8 Sekunden
lang, bis die Signal-LED von an auf aus und wieder auf an wechselt, dann
lassen Sie die Taste los. Dies zeigt an, dass alle gespeicherten Codes
erfolgreich gelöscht wurden.

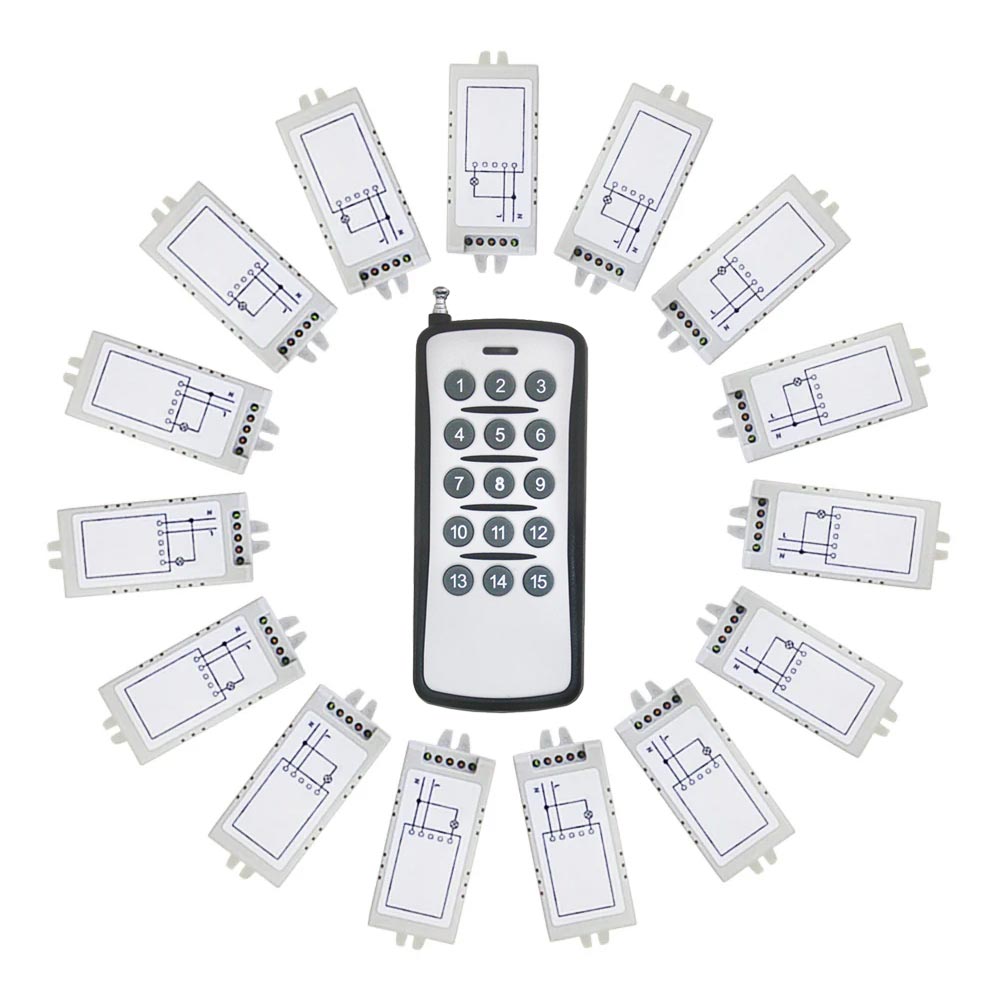

Lieferumfang:
15 x Empfänger: S1XC-AC
1 x Sender: CV-15
1 x Bedienungsanleitung
