Hallo, willkommen in unserem Shop. FernKontrolle bietet Ihnen die hochwertigen Fernbedienungsgeräte. Wir empfehlen Ihnen, unsere Fragen und Antworten zu lesen, bevor Sie Ihre Entscheidung treffen. Wenn Sie weitere Fragen haben, nehmen Sie bitte Kontakt mit uns auf. Wir werden Ihnen so bald wie möglich antworten.
Applikation:
Hauptsächlich verwendet für Türen, Fenster, Keller, Falltüren,
Solar-Tracking-Systeme, medizinische Geräte, Landmaschinen, Fahrzeuge,
Schiffe, Aufzugsplattformen, Hubtische, TV-Aufzüge, Roboter, Schränke,
Massagesofas, elektrische Betten, medizinische Stühle und andere elektrische
Geräte. Es kann diese Geräte öffnen, schließen, schieben, ziehen, anheben
und absenken.
Es kann hydraulische und pneumatische Produkte ersetzen, um den
Stromverbrauch zu sparen.

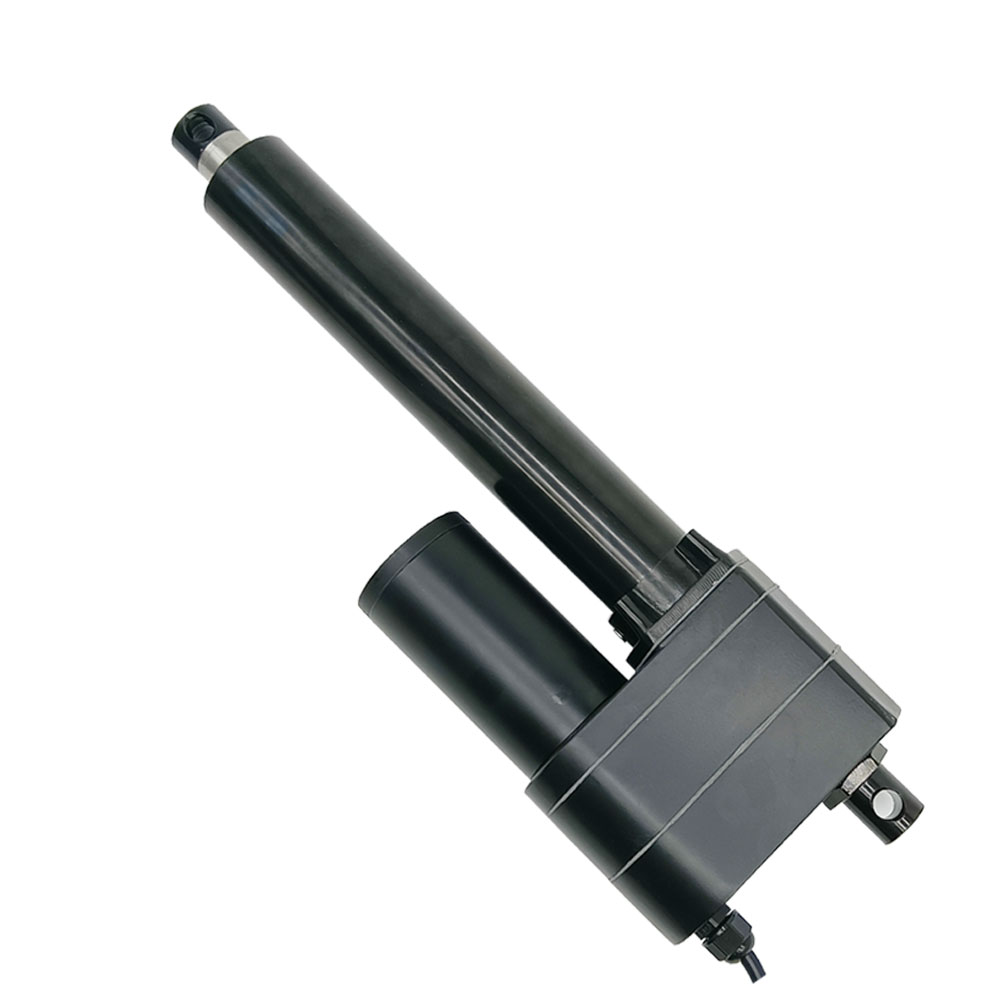

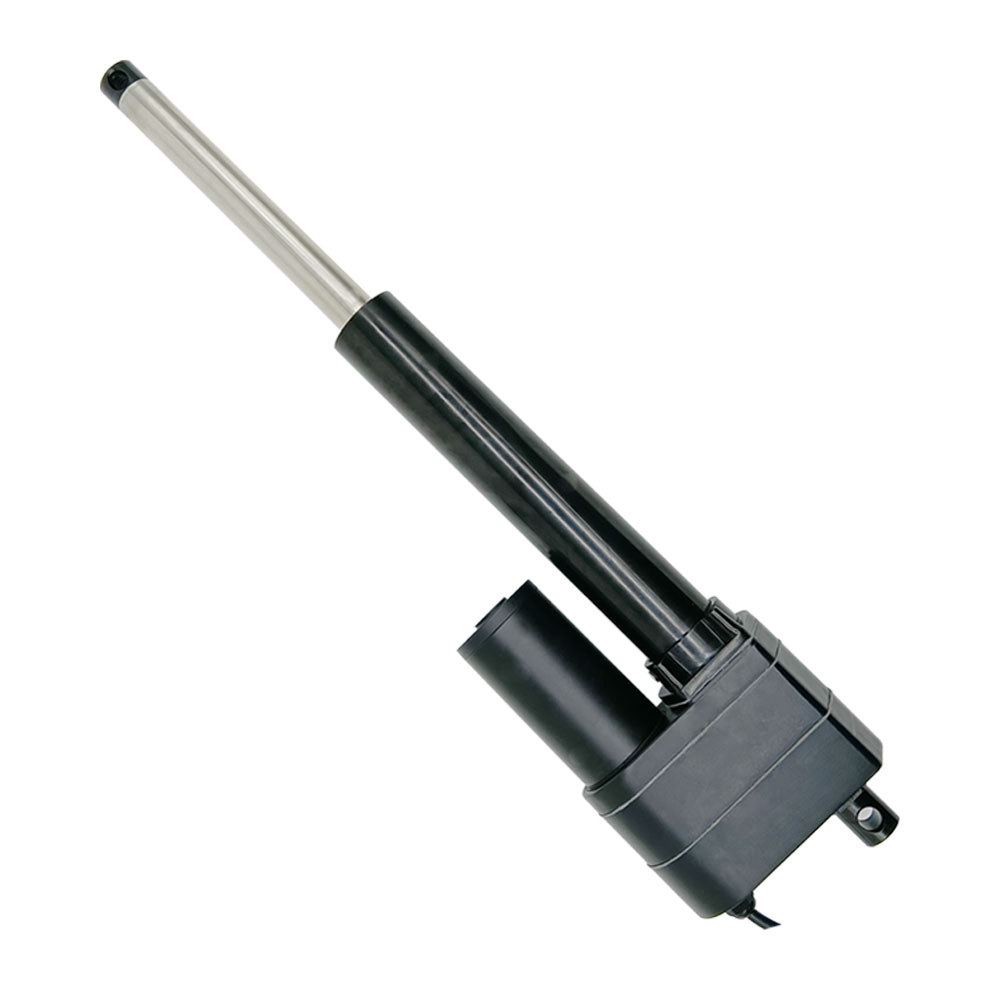

Kennzeichen:
Hochwertige Produkte und hochwertige Dienstleistungen
Metallgehäuse, geeignet für den Einsatz in sehr rauen Umgebungen
Metallgetriebe und hochfestes verschleißfestes Metallzahnräder
Teleskoprohr und Außenrohr aus Edelstahl, gute Korrosionsbeständigkeit
Robustes Design, Hochleistungs Gleichstrommotor
Starker Schub, bis zu 8000N / 800 kg bei 5mm/s
Mehrere Geschwindigkeits optionen, von 5 mm/s bis 50 mm/s
Mehrere Hublänge optionen, von 10 mm bis 650 mm
Fortschrittliche wasserdichte und staubdichte Technologie
Niedrige Stromverbrauch und niedrige Lärm
Eingebaute Kupplung zum Schutz von Getrieben und Motoren
Eingebauter Motorüberlast- und Überhitzungsschutz
Eingebaute zwei Endlagenschalter, der Linearantrieb stoppt automatisch wenn
die Hubstange die Endposition erreicht.
Eingebauter Hallsensor ist optional, sodass Sie mit dem Synchronregler 2
Linearantriebe voll synchron betreiben können.
Mit Selbsthemmungsfunktion, um die Lastposition nach dem Stopp zu halten,
und es ist keine Stromversorgung erforderlich.
Wartungsfrei
Spezifikationen:
Optionale Arbeitsspannung: 12V DC, 24V DC, 36V DC oder 48V DC, und 24V ist
die am häufigsten verwendete Betriebsspannung.

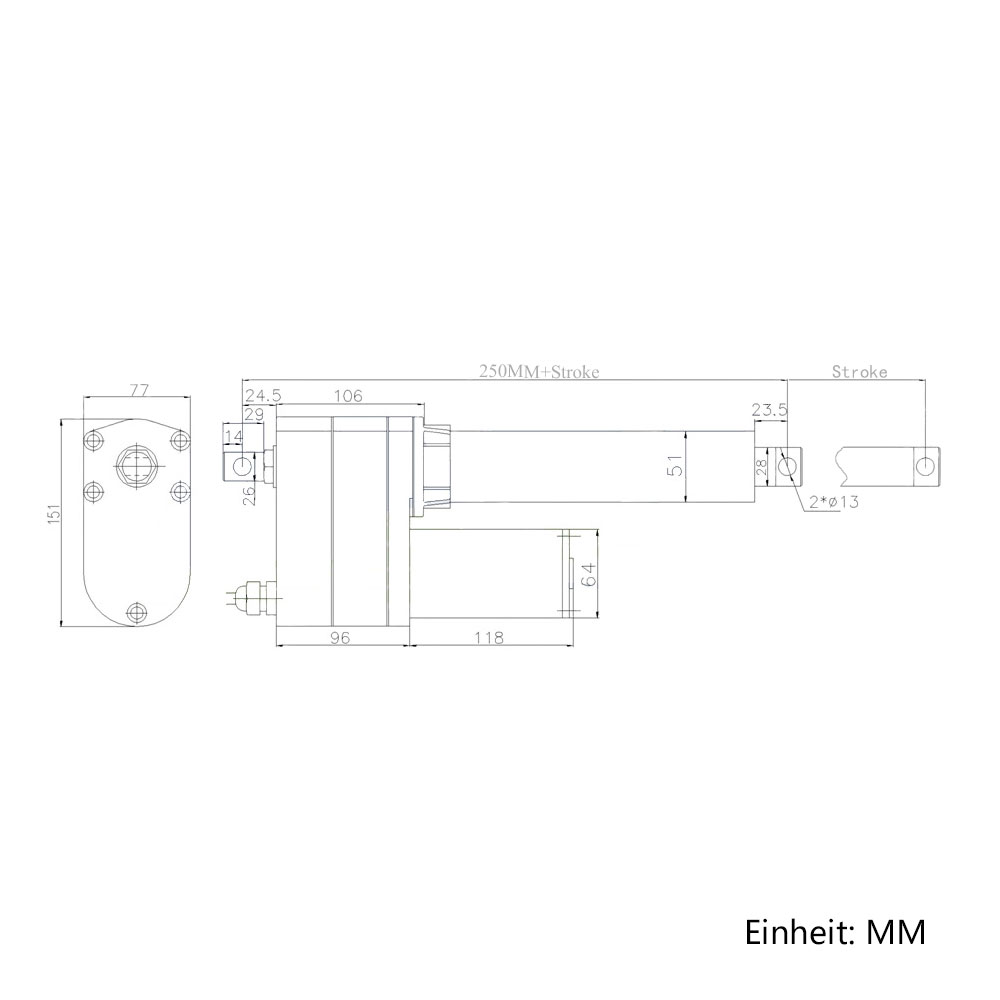

Hubbereich: 10 ~ 650 mm ( Wenn Sie ausführliche Informationen zu Linearantrieben mit unterschiedlichen
Hüben, wie Detailzeichnungen und Maßzeichnungen, anzeigen möchten, klicken
Sie zur Anzeige bitte auf den folgenden Link:
Linearantriebe C )
Optionale Geschwindigkeit: 5±1mm/s, 8±2mm/s, 10±2mm/s, 12±2mm/s, 16±3mm/s,
20±4mm/s, 28±6mm/s, 50±10mm/s
Das Obige ist die Geschwindigkeit ohne Last, und die tatsächliche
Arbeitsgeschwindigkeit wird sich allmählich verlangsamen, wenn die Last
zunimmt.
Max. Last: 8000N / 800 kg bei 5mm/s
Linearantrieb kann maximale Tragfähigkeit erreichen, wenn es in vertikaler
Richtung arbeitet, und die Zugkraft ist geringer als die Schubkraft.
Leerlaufstrom: 2~3A bei 12V oder 1~1.5A bei 24V
Volllaststrom: 12~20A bei 12V oder 6~10A bei 24V
Bitte verwenden Sie ein 12V/50A oder 24V/25A Netzteil, um der zwei
Linearantriebe mit Strom zu versorgen.
Wellendurchmesser: 28mm
Der Durchmesser der Befestigungslöcher für die Front- und Rückverbinder: 13mm
Gehäusematerial: Rostfreier Stahl
Hubstangenmaterial: Rostfreier Stahl
Zahnradmaterial: Stahllegierung
Motortyp: Gebürsteter Gleichstrommotor
Die Ausrichtung der Front- und Rücksteckers ist standardmäßig, wir können
ihn während der Produktion entsprechend den Kundenanforderungen um 90 Grad
drehen.
Einschaltdauer: 10%, max. 2 Minuten Dauerbetrieb
Lebensdauer: ca. 35.000 Zyklen
Stromkabel: 6 poliger Stecker
Kabellänge: 2500±10% mm, die Länge kann auch an Ihre spezifischen
Anforderungen angepasst werden.
Zertifizierungen: CE
Umgebungstemperatur: -26℃ bis 85℃
Betriebsgeräusch: ca. 56dB~66dB (Linearantriebe mit unterschiedlichen
Parametern haben unterschiedliche Geräuschpegel.)
Schutzklasse: IP65
Unterschiedliche Geschwindigkeiten und entsprechender Maximaler Schubkraft:
Geschwindigkeit ohne Last
Volllastgeschwindigkeit
Maximaler Schubkraft
Selbsthemmungskraft
5mm/s
3.5mm/s
8000N / 800 kg
8500N / 850 kg
8mm/s
6mm/s
7000N / 700 kg
7500N / 750 kg
10mm/s
7mm/s
6000N / 600 kg
6500N / 650 kg
12mm/s
9mm/s
5000N / 500 kg
5500N / 550 kg
16mm/s
12mm/s
4000N / 400 kg
4500N / 450 kg
20mm/s
15mm/s
3000N / 300 kg
3500N / 350 kg
28mm/s
20mm/s
2000N / 200 kg
2500N / 250 kg
50mm/s
38mm/s
1000N / 100 kg
1500N / 150 kg
Anmerkung:
1. Die obigen Daten sind die maximale Tragfähigkeit, die erreicht werden
kann, wenn jeder Linearantrieb in vertikaler Richtung läuft. Die maximale
Tragfähigkeit des gesamten Synchronsystems ist die Summe der maximalen
Tragfähigkeiten der zwei Linearantriebe. Wenn das Gewicht Ihrer Ausrüstung
(z. B. einer Kellertür) 100 kg beträgt und Sie einen Linearantrieb zum
Öffnen dieser Tür verwenden möchten, müssen Sie die tatsächlich auf den
Linearantrieb wirkende Kraft gemäß Ihrer Installationsmethode berechnen.
Diese Kraft beträgt in der Regel das 2-5 fache des Gewichts der Kellertür.
Wenn Sie nicht wissen, wie man es berechnet, wenden Sie sich bitte an uns,
um Hilfe zu erhalten.
2. Das Obige ist die Geschwindigkeit ohne Last, und die tatsächliche
Arbeitsgeschwindigkeit wird sich allmählich verlangsamen, wenn die Last
zunimmt. Die Geschwindigkeit bei voller Last beträgt etwa 60–70% der
Geschwindigkeit ohne Last.
3. Unterschiedliche Geschwindigkeiten entsprechen unterschiedlichen
Höchstlasten. Bitte wählen Sie die richtige Geschwindigkeit entsprechend der
Geschwindigkeit und der maximalen Belastung, die Sie benötigen.
4. Linearantriebe sind nicht für den Dauerbetrieb mit maximaler Last
geeignet, wir empfehlen ihn bei etwa der Hälfte der Maximallast arbeiten zu
lassen, um eine längere Lebensdauer zu erreichen.
5. Bei Linearaktuatoren mit einem Hub von mehr als 500 mm sollten Sie sie
normalerweise nicht mit ihrem maximalen Hub unter schweren Lasten arbeiten
lassen. Wenn Sie einen Hub von 600 mm wünschen, empfehlen wir Ihnen, einen
Linearantrieb mit einem Hub von 700-800 mm zu wählen.
6. Die maximale Zugkraft der Linearantrieb ist etwas geringer als seine
maximale Schubkraft.

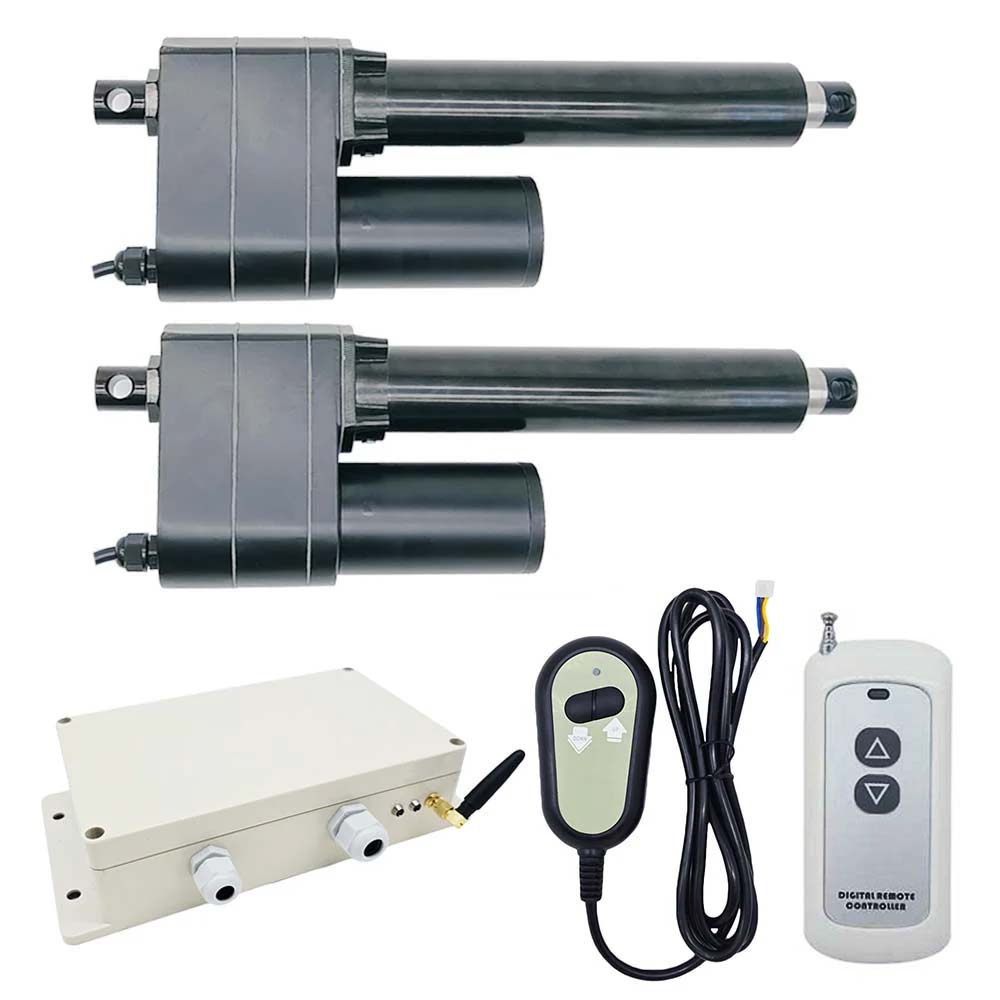

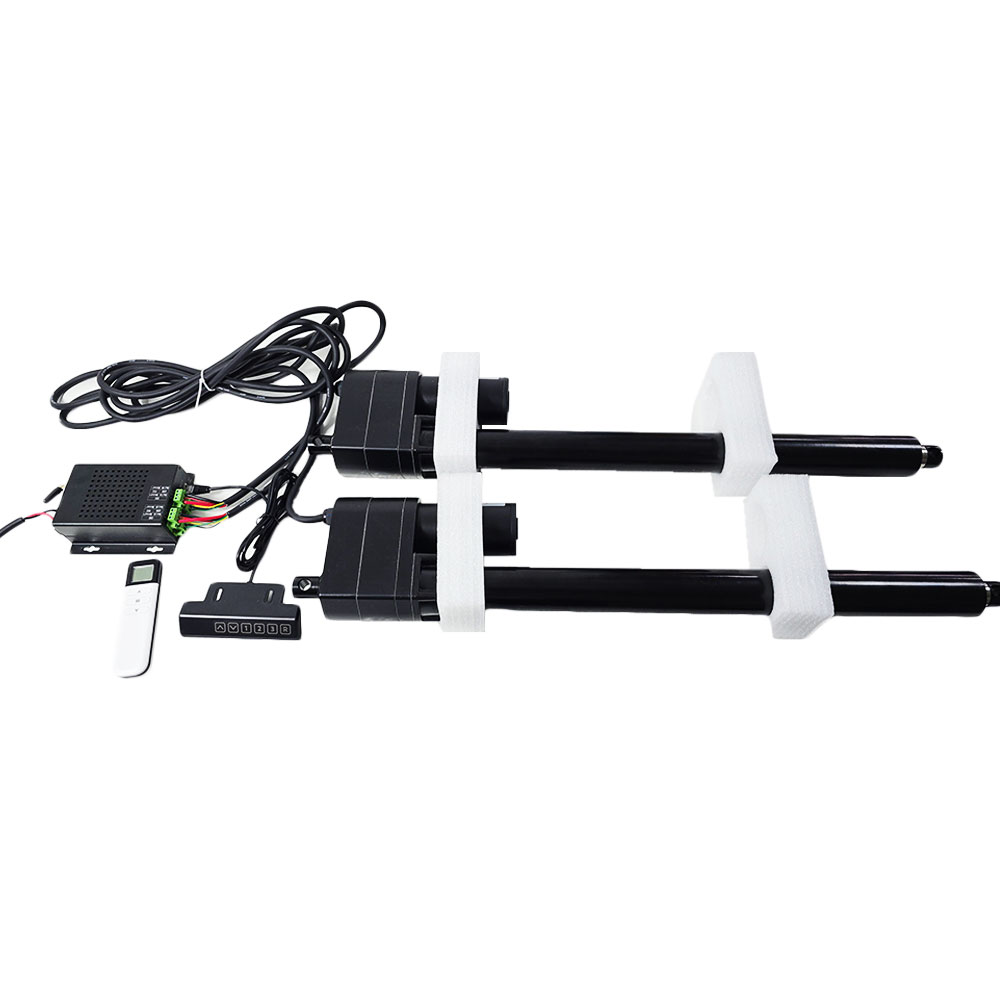

Die informationen für Synchronregler:
Einführung:
Wenn Sie mehrere elektrische Linearantriebe zum Anheben und Absenken eines
Gerätes verwenden möchten, zum Beispiel zwei, drei oder vier Linearantriebe.
Da der Hochgeschwindigkeits Gleichstrommotoren in Linearantriebe nicht mit
genau der gleichen Geschwindigkeit laufen können, ist auch die
Bewegungsgeschwindigkeit des Linearantriebe unterschiedlich. Wenn mehrere
Linearantriebe gleichzeitig arbeiten, können ihre tatsächlichen
Geschwindigkeiten nicht genau gleich sein. In diesem Fall können wir einen
Synchronisation Controller verwenden um mehrere Linearantriebe so zu
betreiben, dass sie synchron ansteigen oder abfallen. Sie arbeiten völlig
synchron ohne Unterschied.
Arbeitsprinzip:
Wenn Sie eine Synchronisation Controller verwenden möchten, um 2, 3 oder 4
Linearantriebe vollständig synchron zu betreiben, müssen Sie jedem
Linearantriebe eingebaute Hall Effekt Sensoren hinzufügen. Und wenn Sie
Hall-Effekt-Sensoren zusammen mit Linearantrieben gekauft haben, bauen wir
während der Produktion Hall-Effekt-Sensoren für Sie in die Linearantriebe
ein.
Wenn 2, 3 oder 4 Linearantriebe zusammen laufen, sendet der Hallsensor
Hallsignale an die Synchronisation Controller, und die Steuerung passt die
Laufgeschwindigkeit jedes Linearantriebs an, sodass alle Linearantriebe mit
genau der gleichen Geschwindigkeit laufen.

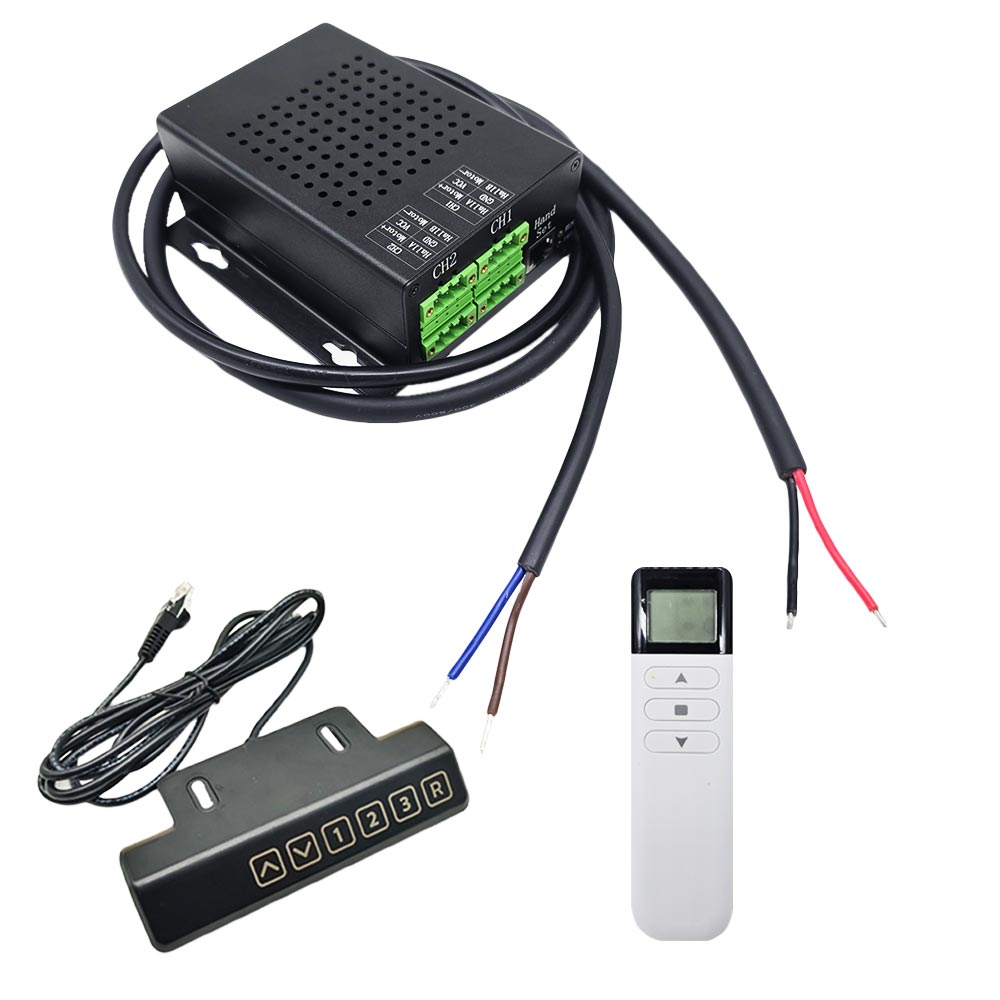

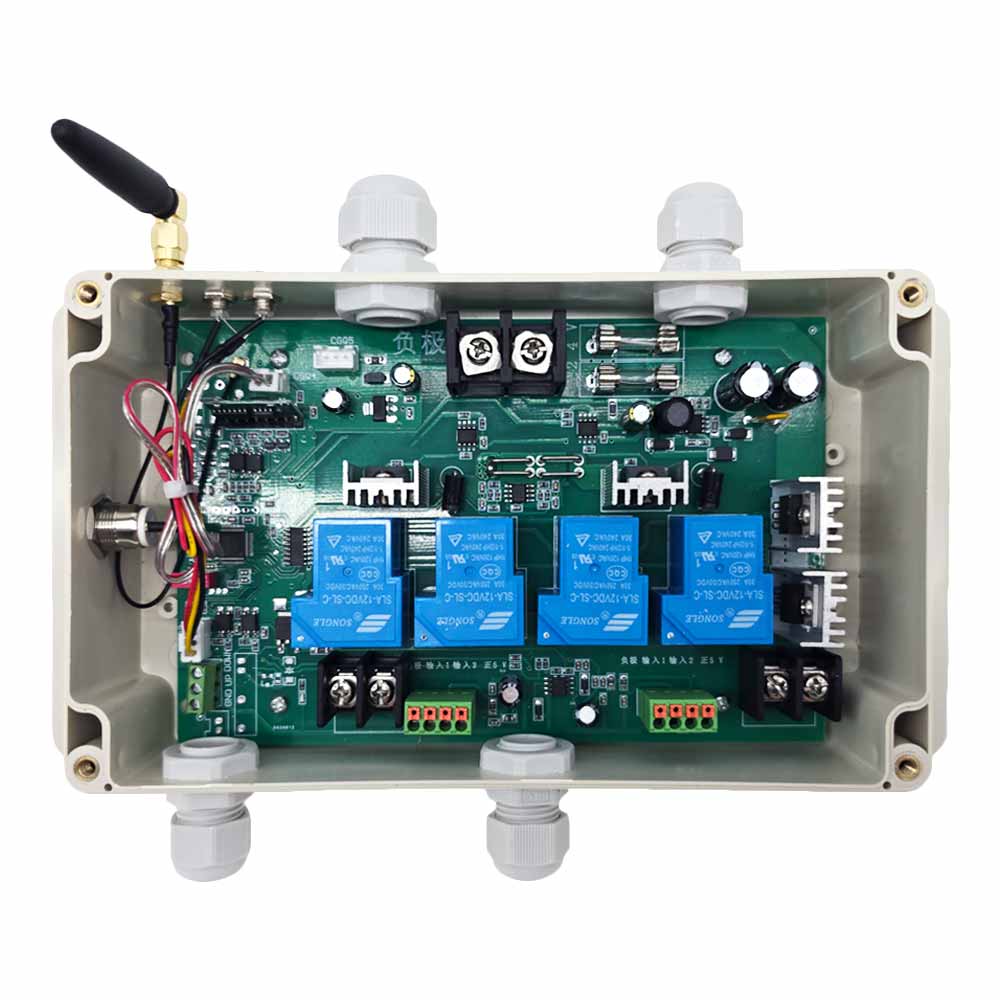

Merkmal:

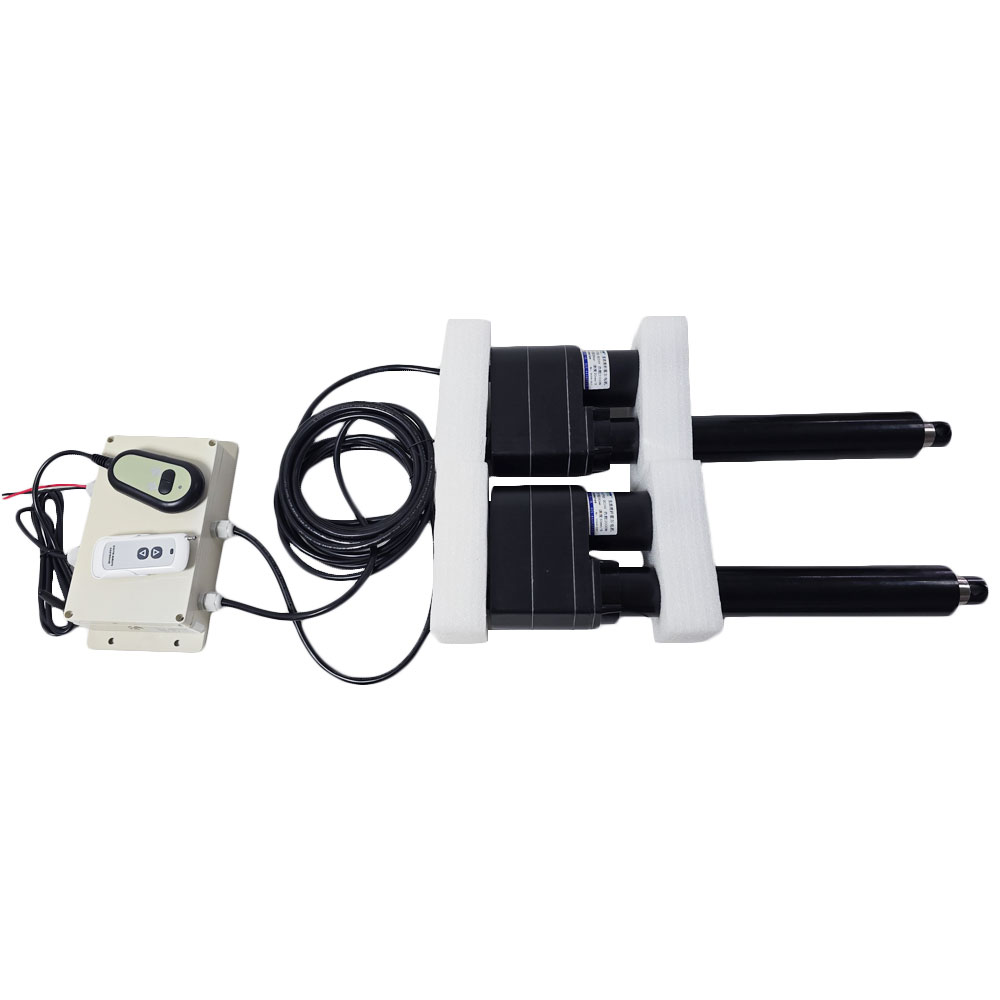

Es kann zwei elektrische Linearantriebe C
so betreiben, dass sie vollständig
synchron laufen.
Kabelgebundene Steuerung über einen Touch-Steuergriff.
Drahtlose Steuerung über eine Fernbedienung.
Die LED-Anzeige am Bediengriff und an der Fernbedienung zeigt die
Hubposition in Echtzeit an.
Sechs Touch-Funktionstasten: ▲, ▼,1, 2, 3 und R.
Die Tasten ▲ und ▼ dienen zum Aus- und Einfahren der Linearantriebe.
Mit den Tasten 1, 2 und 3 werden die Linearantriebe automatisch in drei
vorgespeicherte Positionen gefahren.
Taste R ist die Reset-Taste und dient zum Zurücksetzen des Systems im
Fehlerfall.
Zwei wählbare externe Steuerfunktionen: manuelle Schalterfunktion oder
Endschalterfunktion, bitte wählen Sie bei der Bestellung die gewünschte
externe Steuerfunktion aus.
Mit Reset Taste und Pairing-Taste.
Wenn sich Linearantriebe in die Nähe der Endposition bewegen, werden sie
automatisch langsamer, um sich selbst zu schützen.
Wenn Linearantriebe vollständig eingefahren sind, behalten sie zum Schutz
1MM Hub bei.
Parameter:
Arbeitsspannung: 12~48V DC, geeignet für 12V oder 24V Linearantrieb
Anzahl der angeschlossenen Linearantriebe: 2
Arbeitsfrequenz: 2.4 GHz
Arbeitsabstand: 10m (theoretisch)
Maximaler Ausgangsstrom: 25A / Kanal
Zwei wählbare Steuermodi: Verriegelungsmodus oder Momentanmodus.
Betriebstemperatur: -20°C bis +70°C

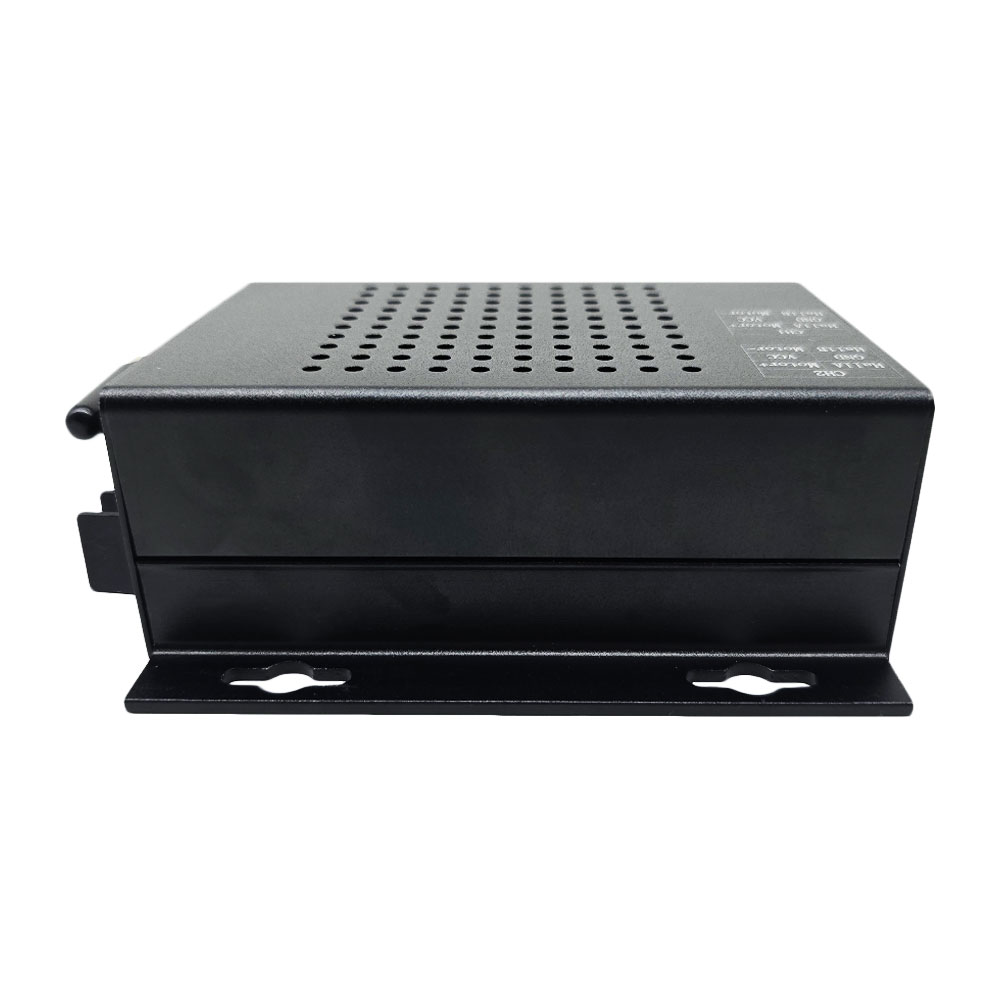

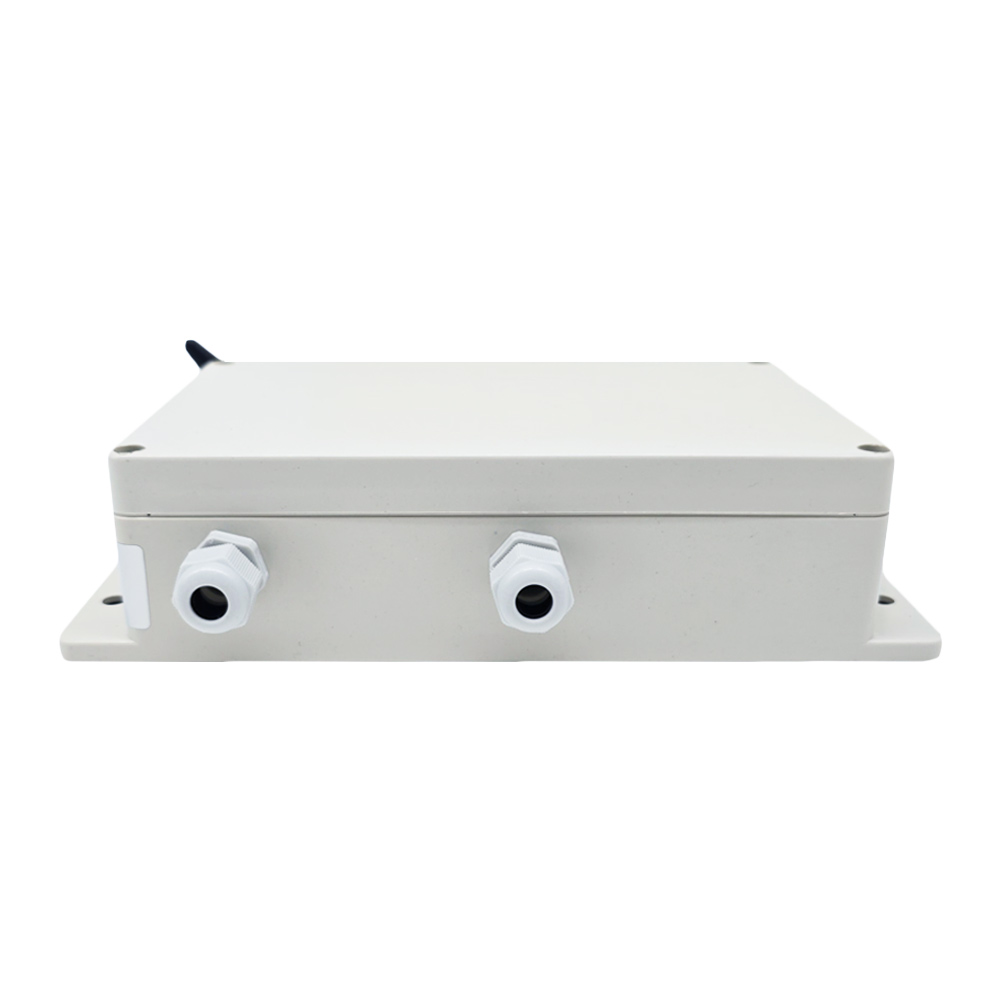

Maße des Gehäuse: 130 x 120 x 50 mm Kabellänge des Touch-Steuergriffs: 2000±10%mm

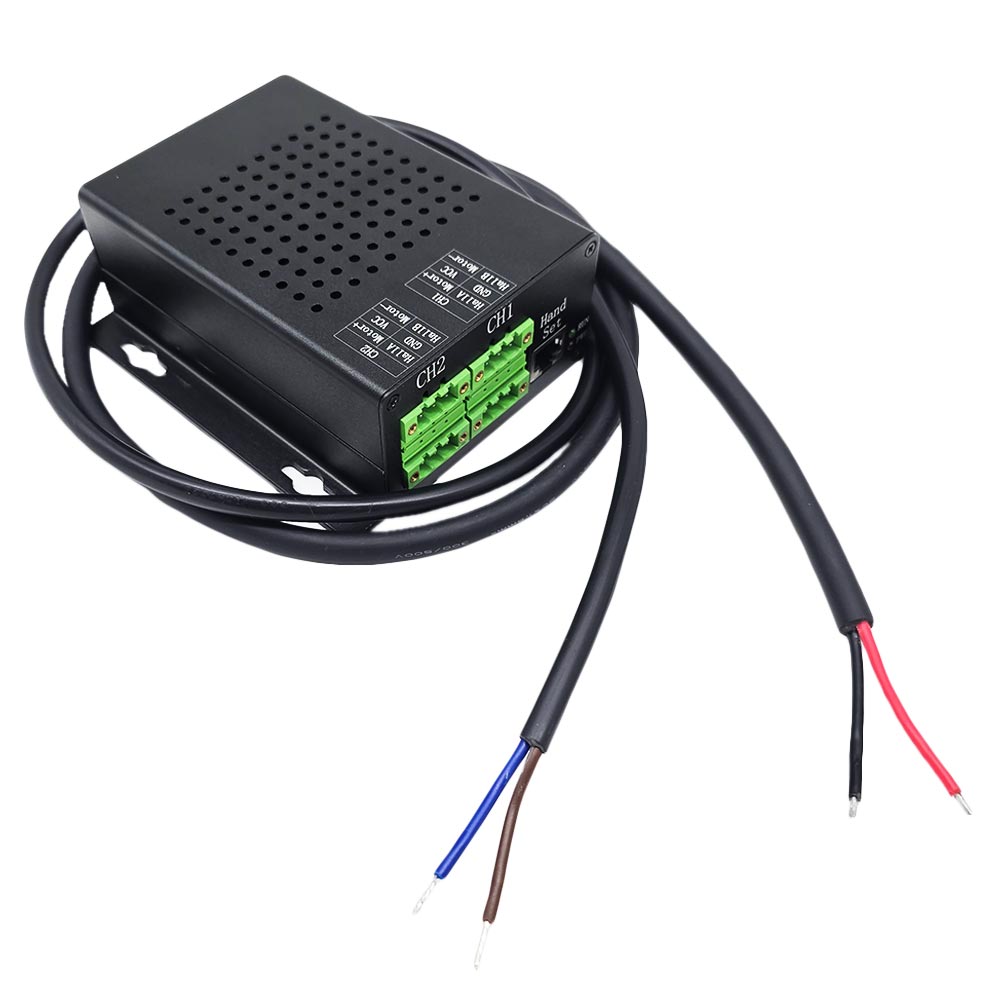

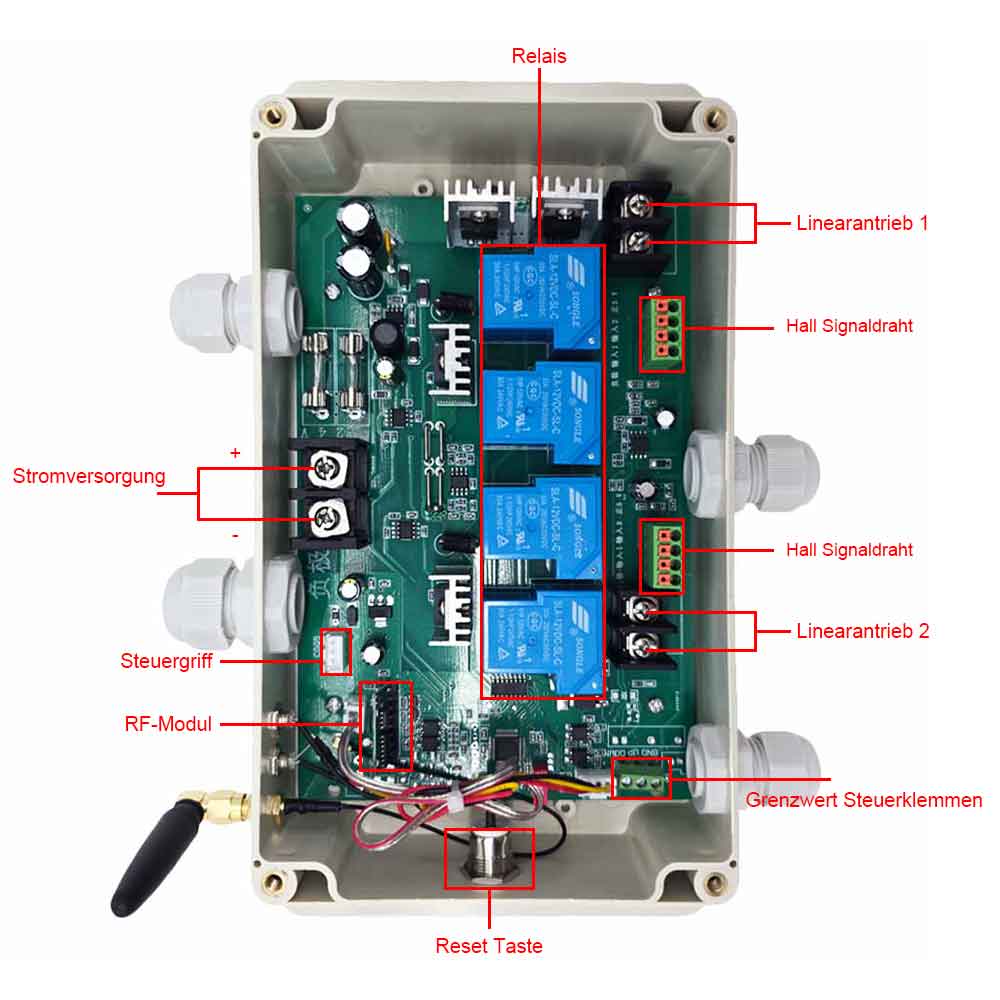

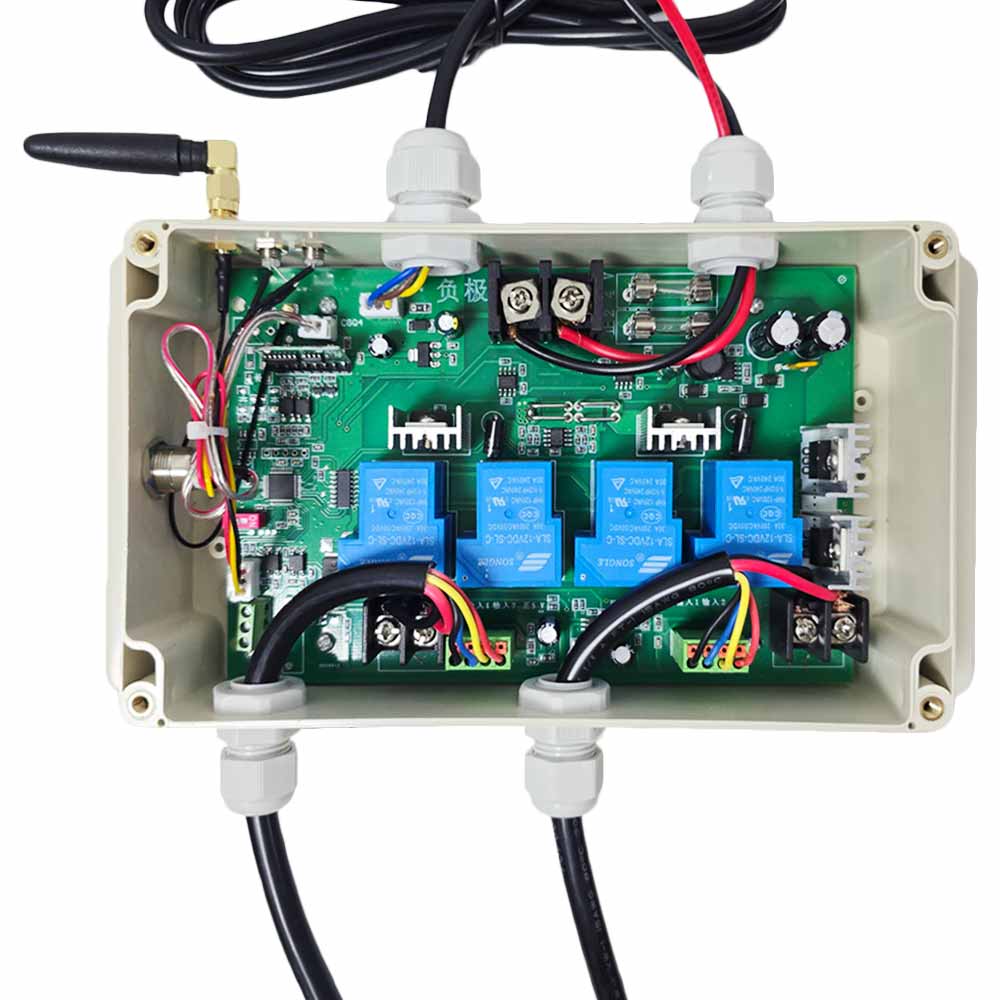

Verdrahtung:

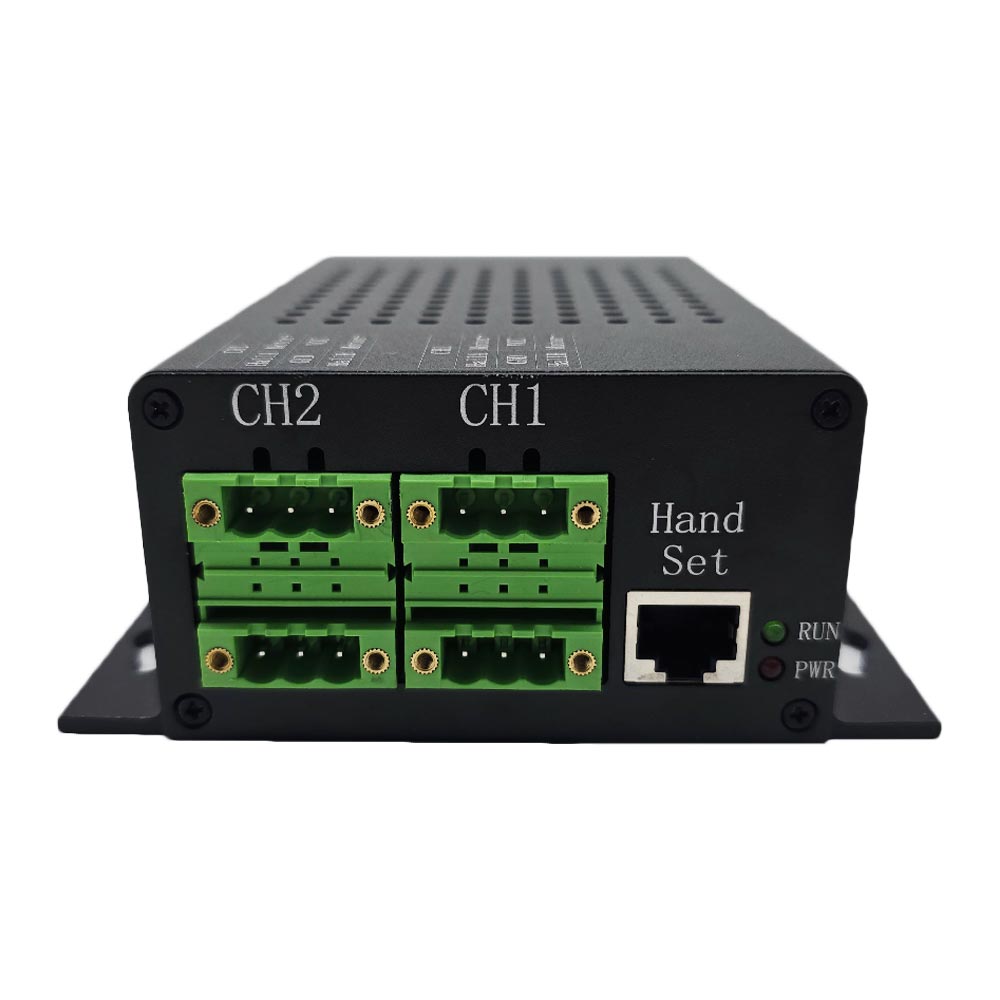

1) Stecken Sie den Touch-Steuergriff in die Anschlüsse Hand Set der
Controller.

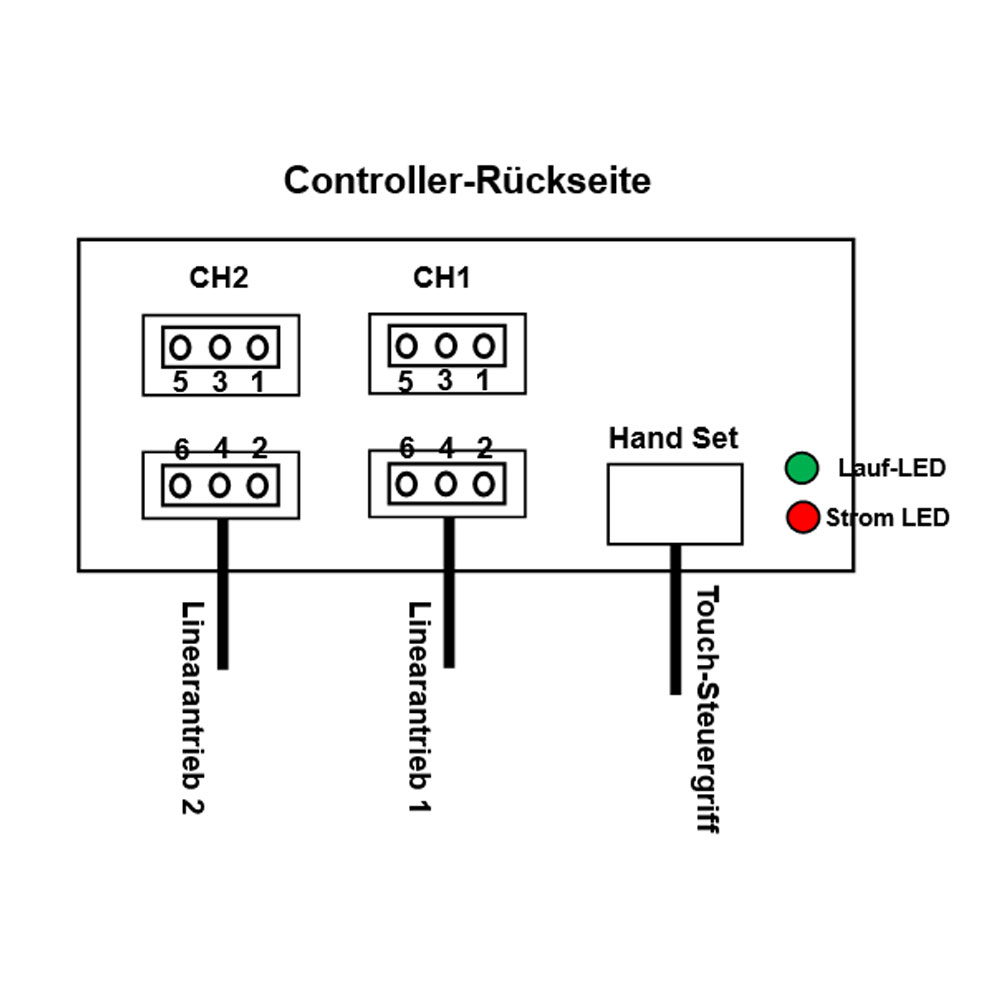

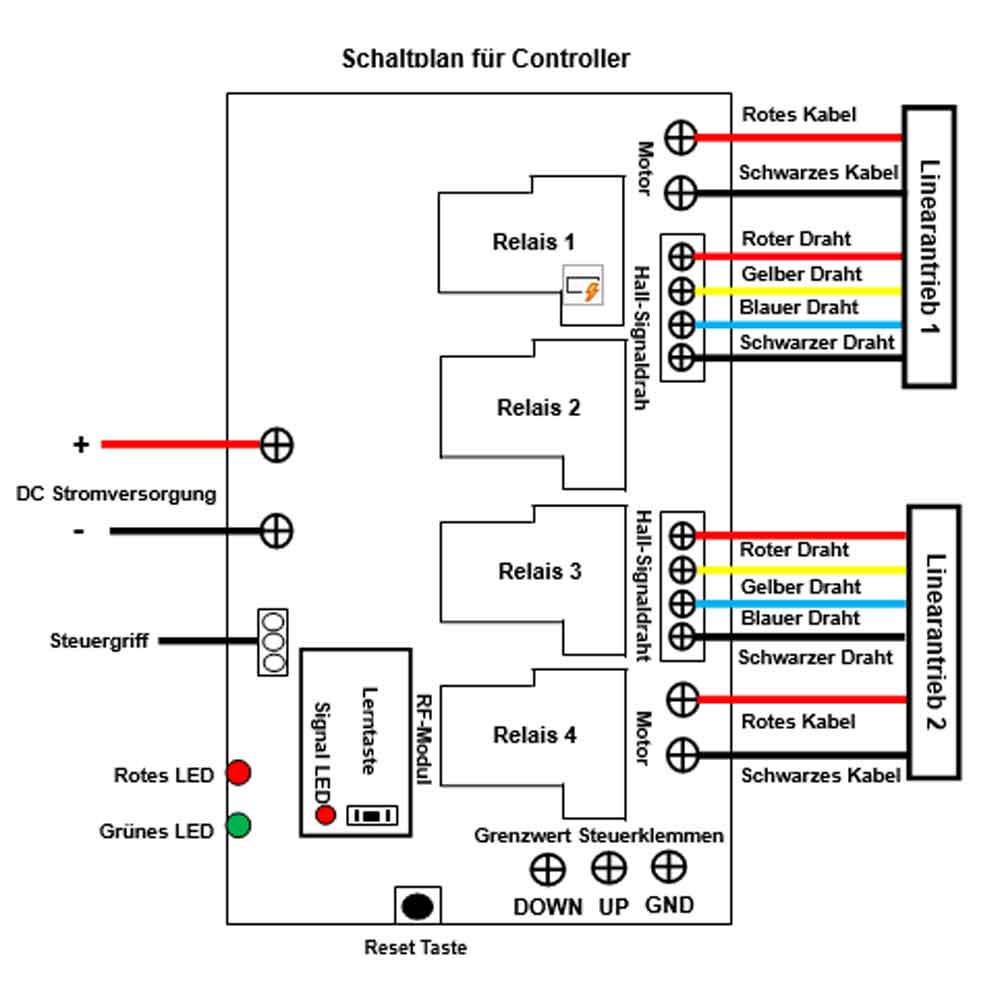

2) Wie in der Abbildung gezeigt, stecken Sie die zwei Klemmen des ersten
Linearantriebs in die zwei Anschlüsse von CH1 des Controllers und stecken
Sie die zwei Klemmen des zweiten Linearantriebs in die zwei Anschlüsse von
CH2 des Controllers.
3) Verbinden sie den Pluspol der DC Stromversorgung mit der
Stromversorgungsklemme + des Controllers, und verbinden Sie den Minuspol
der DC Stromversorgung mit der Stromversorgungsklemme - ders Controllers.
So stellen Sie den Steuerungsmodus ein:
Die Controller verfügt über zwei wählbare Steuerungsmodi, den
Verriegelungsmodus und den Momentanmodus. Sie können die Steuerungsmodi wie
folgt umschalten:
Drücken Sie die Pairing-Taste auf dem Controller dreimal hintereinander.
Betrieb:

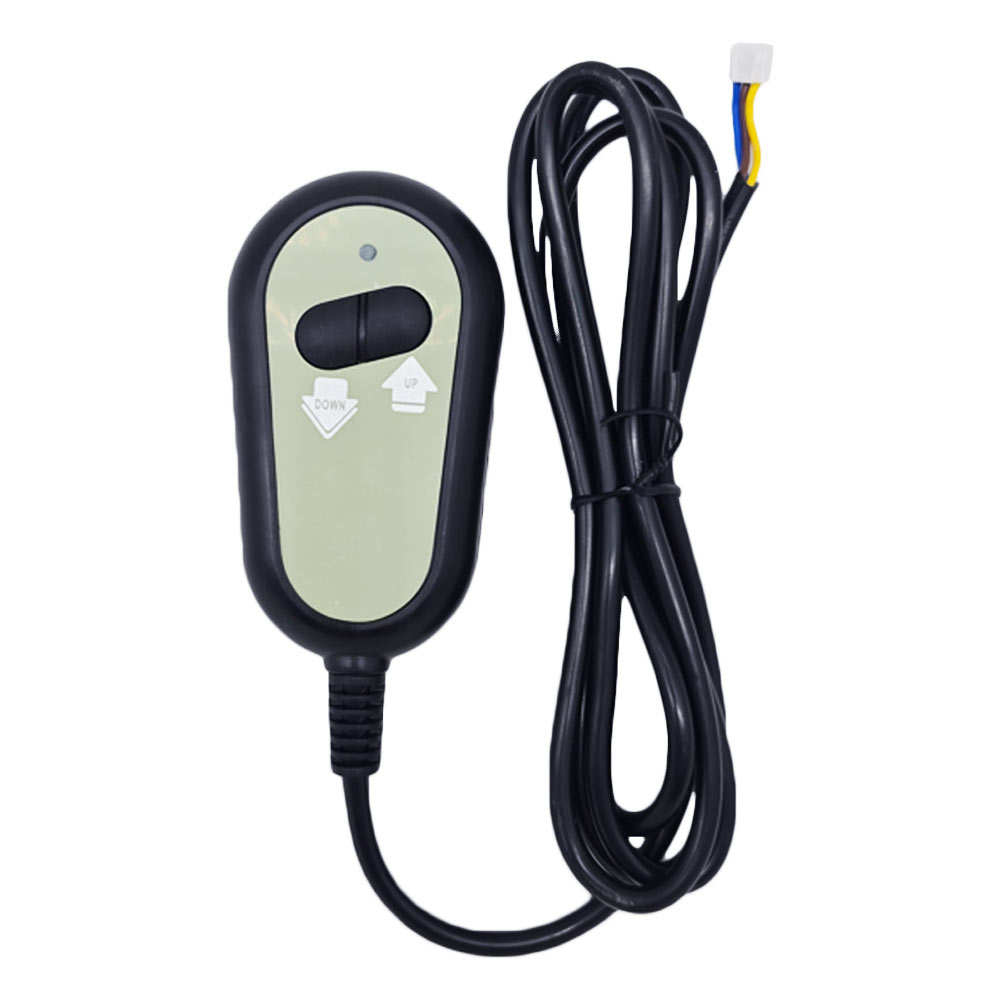

1. Bedienung über den Touch-Steuergriff:
Achtung: Der Griff wird per Touch-Steuerung bedient. Die
Berührungsempfindlichkeit kann beim ersten Einschalten automatisch
kalibriert werden. Beim Einschalten ist es verboten, den Griff mit den
Händen zu berühren, um eine Beeinträchtigung der
Empfindlichkeitskalibrierung und eine Beeinträchtigung der
Betriebsempfindlichkeit zu verhindern.
1) Drücken und halten Sie die Taste ▲ der Steuergriff, zwei Linearantriebe
fahren gleichzeitig nach außen; Lassen Sie die Taste los, zwei
Linearantriebe stoppen.
2) Drücken und halten Sie die Taste ▼ der Steuergriff, zwei Linearantriebe
ziehen sich gleichzeitig nach innen zurück; Lassen Sie die Taste los, zwei
Linearantriebe stoppen.
3) Drücken Sie eine der Tasten 1, 2 oder 3 am Steuergriff. Die zwei
Linearantriebe bewegen sich automatisch in die mit dieser Taste gespeicherte
Position und stoppen dann automatisch.
Achtung: Sie müssen sich zunächst drei Positionen dieser drei Tasten merken.
4) Die LED-Anzeige am Steuergriff zeigt die Hubpositionsdaten in Echtzeit
an. Wenn beispielsweise die Zahl 03.5 bedeutet, dass die Linearantriebe die
Hubposition von 35 mm erreicht haben.

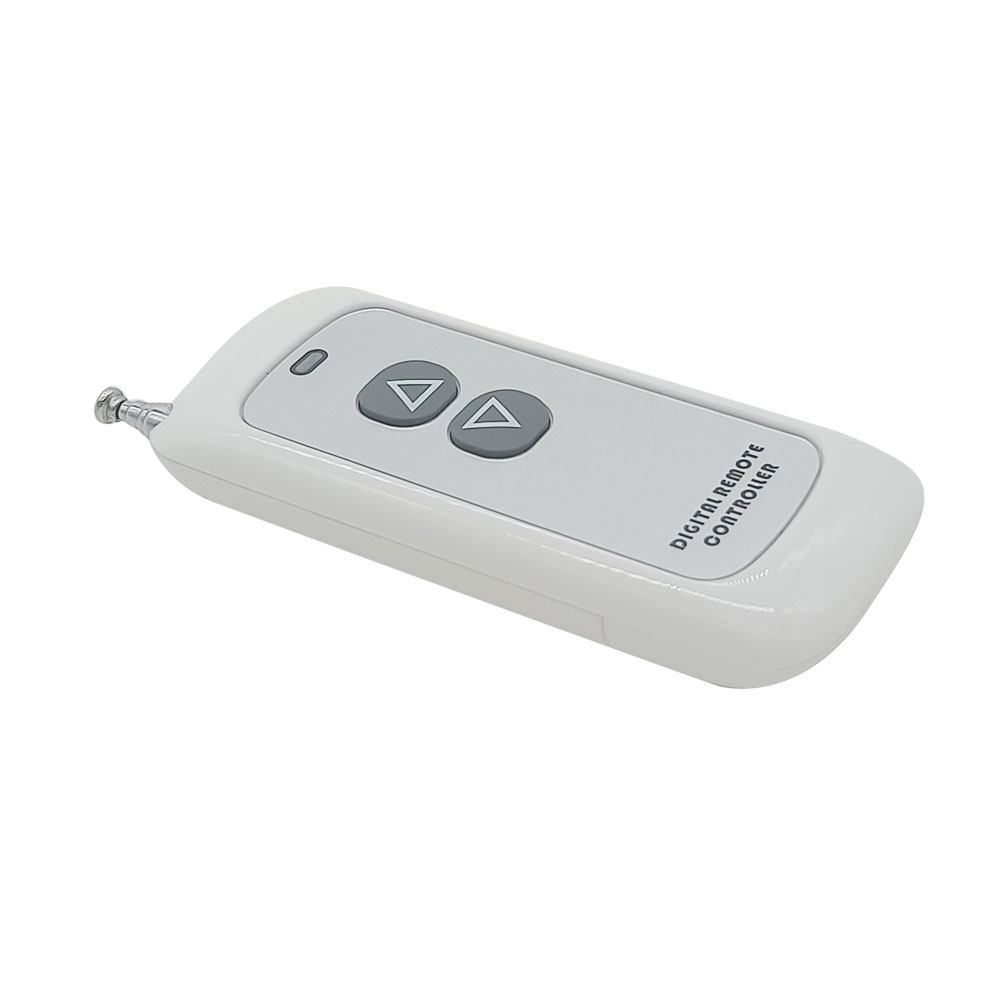

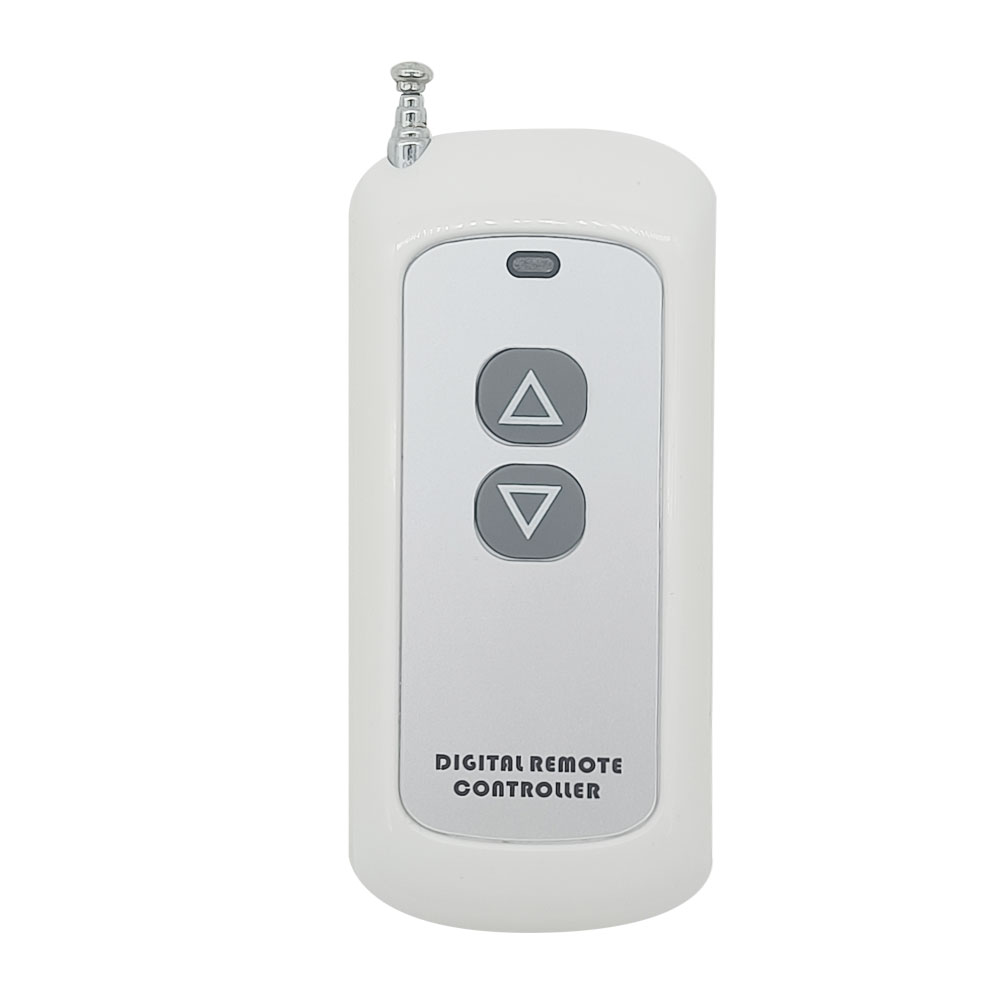

2. Bedienung über die Fernbedienung:
2.1 Wenn der Controller im Momentansteuerungsmodus arbeitet:
1) Drücken und halten Sie die Taste ▲ am Fernbedienung, zwei Linearantriebe
fahren gleichzeitig nach außen; Lassen Sie die Taste los, zwei
Linearantriebe stoppen.
2) Drücken und halten Sie die Taste ▼ am Fernbedienung, zwei Linearantriebe
ziehen sich gleichzeitig nach innen zurück; Lassen Sie die Taste los, zwei
Linearantriebe stoppen.
2.2 Wenn der Controller im Verriegelungssteuerungsmodus arbeitet:
1) Drücken Sie die Taste ▲ der Fernbedienung, zwei Linearantriebe fahren
gleichzeitig nach außen, sie erreichen gleichzeitig den maximalen Hub und
stoppen automatisch.
2) Drücken Sie die Taste ▼ der Fernbedienung, zwei Linearantriebe fahren
gleichzeitig ein, sie fahren gleichzeitig vollständig ein und stoppen
automatisch.
3) Während des Betriebs können Sie die Stopp-Taste oder auch eine beliebige
Taste der Fernbedienung drücken, um zwei Linearantriebe gleichzeitig zu
stoppen.

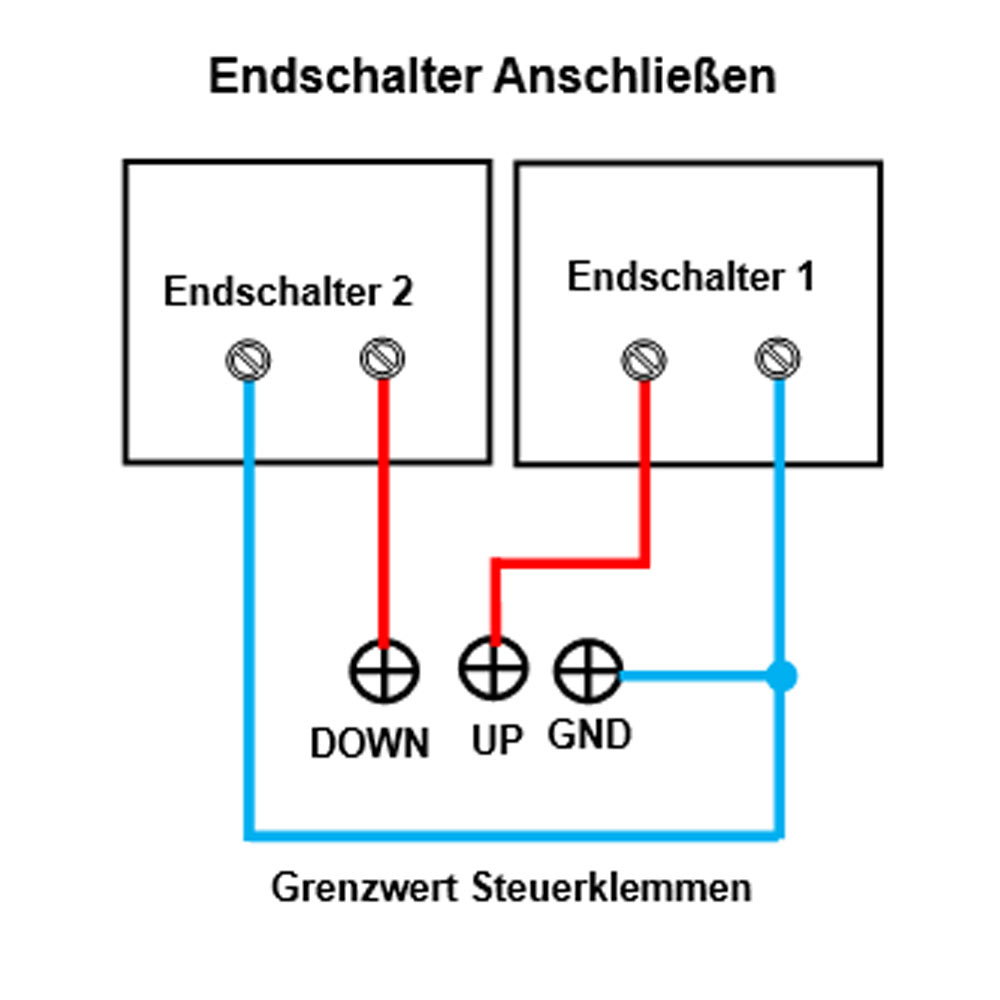

Zwei wählbare externe Steuerfunktionen:
Die externen Steuerklemmen bieten die Wahl zwischen zwei Funktionen:
manuelle Schalterfunktion oder Endschalterfunktion. Wenn Sie die manuelle
Schalterfunktion wählen, können Sie einen externen manuellen Schalter (z. B.
Modell 0040025) anschließen, um die Linearantriebe zu bedienen. Wenn Sie die
Endschalterfunktion wählen, können Sie zwei externe Endschalter (z. B.
Modell 0010010) anschließen, um die Linearantriebe automatisch zu stoppen.
Die LED-Anzeige der Fernbedienung zeigt die Hubpositionsdaten der
Linearantriebe in Echtzeit an.
Zeigt die LED-Anzeige beispielsweise UP 29.5 cm an, bedeutet dies, dass der
Linearantrieb auf eine Hubposition von 295 mm ausgefahren ist. Zeigt die
LED-Anzeige DN 20.0 cm an, bedeutet dies, dass der Linearantrieb auf eine
Hubposition von 200 mm eingefahren ist.
1. Manuelle Schalterfunktion:
Wenn Sie die manuelle Schalterfunktion wählen, können Sie einen externen
manuellen Schalter (z. B. Modell 0040025) an diesen Controller anschließen
und dann die Linearantriebe darüber bedienen.
1) Der Manueller Schalter verfügt über eine AUF-Taste und eine AB-Taste, und
jede Taste verfügt über zwei normalerweise offene Anschlüsse 3 und 4.
2) Verbinden Sie die Klemmen 3 und 4 der AUF-Taste mit den beiden Klemme UP am Controller und verbinden Sie die Klemmen 3 und 4 der AB-Taste mit
den beiden Klemme DOWN am Controller.
Die Bedienung:
1) Drücken Sie die Taste AUF der Manueller Schalter, zwei Linearantriebe
fahren gleichzeitig nach außen. Während des Betriebs können Sie auch eine
beliebige Taste von zwei Handschaltern drücken, um zwei Linearantriebe
gleichzeitig zu stoppen.
2) Drücken Sie die Taste AB der Manueller Schalter, zwei Linearantriebe
fahren gleichzeitig ein, sie fahren gleichzeitig vollständig ein und stoppen
automatisch. Während des Betriebs können Sie auch eine beliebige Taste von
zwei Handschaltern drücken, um zwei Linearantriebe gleichzeitig zu stoppen.
2. Endschalterfunktion:
Wenn Sie die Endschalterfunktion wählen, können Sie zwei externe Endschalter
mit normalerweise offenem Kontakt (z. B. Modell 0010010) an diesen
Controller anschließen und dann die Linearantriebe automatisch darüber
anhalten.
1) Sie können zwei Endschalter anschließen, und jeder Endschalter verfügt
über zwei normalerweise offene Klemmen.
2) Verbinden Sie zwei normalerweise offene Klemmen eines Endschalters an die
Klemmen UP und COM, und Verbinden Sie zwei normalerweise offene Klemmen
eines anderen Endschalters an die Klemmen DOWN und COM.
Die Bedienung:
Wenn zwei Linearantriebs fahren nach außen und ein Endschalter ausgelöst
wird, verbindet er die zwei Klemmen UP und COM und die zwei
Linearantriebs stoppt automatisch.
Wenn zwei Linearantriebs ziehen sich nach innen zurück und ein anderer
Endschalter ausgelöst wird, verbindet er die zwei Klemmen DOWN und COM
und die zwei Linearantriebs stoppt automatisch.
So merken Sie sich drei Hubpositionen:
1) Der Controller kann insgesamt drei Hubpositionen speichern, und jede
Taste speichert eine Hubposition.
2) Fahren Sie zunächst zwei Linearantriebe auf die erste geeignete
Hubposition, die Sie speichern müssen, und halten Sie dann die Taste 1 des
Steuergriffs etwa 5 Sekunden lang gedrückt. Der Hubwert blinkt auf der LED-Anzeige.
Das bedeutet, dass die aktuelle Hubposition bereits in der Taste 1
gespeichert ist.
3) Können Sie zwei weitere Hubpositionen in den Tasten 2 und 3 speichern,
indem Sie dem oben beschriebenen Vorgang folgen.
Reset-Funktion:
Wenn die LED-Anzeige am Steuergriff den Fehlercode anzeigt, müssen Sie das
System wie folgt zurücksetzen.
Reset-Betrieb: Drücken und halten Sie die Taste R des Steuergriffs oder
die Taste Reset des Controllers, bis alle Linearantriebe vollständig
eingefahren sind und die LED-Anzeige am Steuergriff "00.0" anzeigt. Lassen
Sie dann die Taste los.
Anmerkung:
1. Jeder Linearantrieb würde zwei Montagehalterungen benötigen, einer um den
Kopf des Linearantriebs zu befestigen, und eine andere um die Unterseite des
Linearantriebs zu befestigen. Dieses Kit enthält keine festen
Montagehalterungen, bitte kaufen Sie diese aus dem Dropdown-Menü.
2. Sie müssen ein DC12V/50A oder DC24V/25A Schaltnetzteil verwenden, um
dieses Kit mit Strom zu versorgen. Dieses Kit enthält dieses Netzteil nicht,
bitte kaufen Sie es aus dem Dropdown-Menü.
Produktionszeit:
Die Linearantriebe sind kundenspezifische Produkte, und diese Produkte sind
nicht auf Lager, wir brauchen 3~7 Arbeitstage, um sie nach den in Ihrer
Bestellung angegebenen Parametern herzustellen.
Retoure oder Austausch:
Die Linearantriebe sind kundenspezifische Produkte, wir müssen sie gemäß den
in Ihrer Bestellung angegebenen Parametern herstellen, damit wir keine
Rücksendungen akzeptieren oder Bestellungen stornieren können. Bestellen
Kunden ungeeignete Linearantriebe selbst, nehmen wir auch keinen Umtausch
an, bitte haben Sie Verständnis.
Wir können 3D CAD Modell Dateien im STEP-Format für Linearantriebe zur
Verfügung stellen. Bitte kontaktieren Sie uns per E-Mail, wenn Sie sie
benötigen.

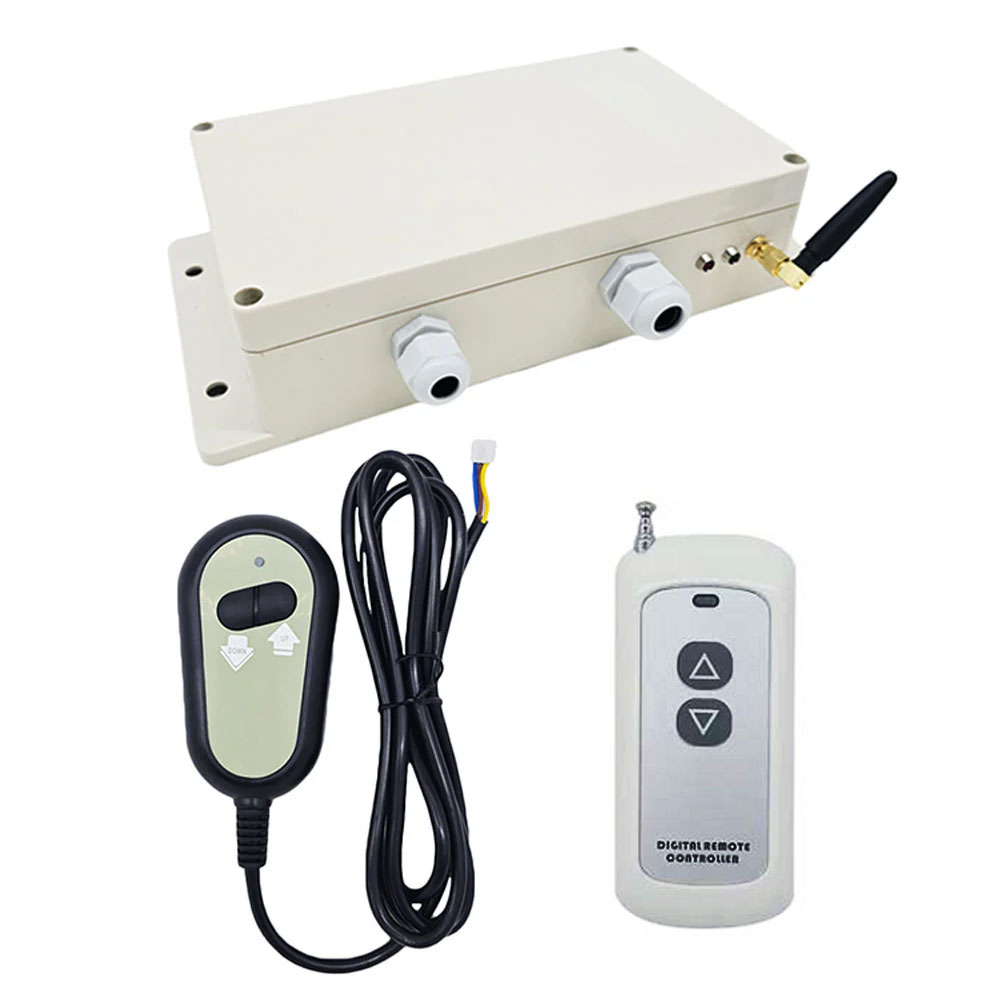

Lieferumfang:
2 x Schwerer Industrie Elektrischer Linearantrieb C Mit Hall Effekt Sensor

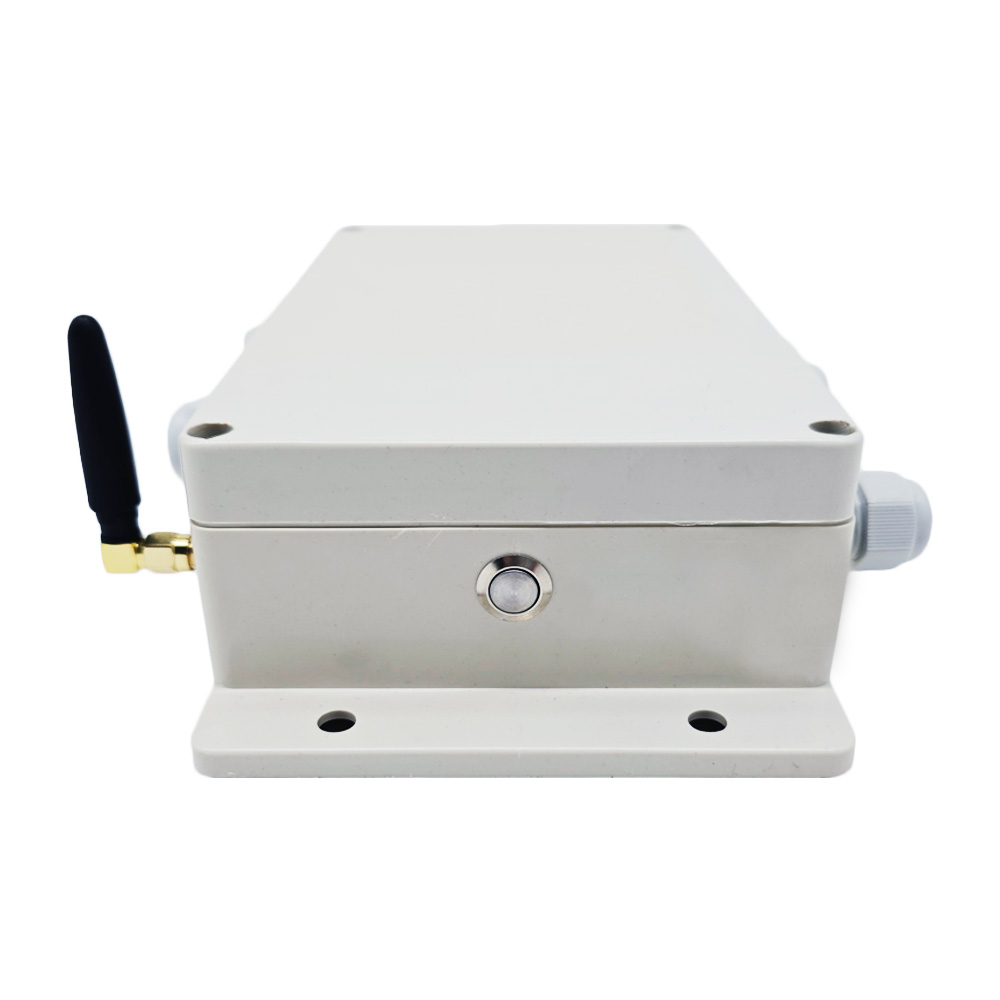

1 x Synchronisation Controller (Eine-Steuerung-Zwei, für 2 Linearantriebe C)
1 x Touch-Steuergriff
1 x Fernbedienung (CH-3)
1 x Bedienungsanleitung
