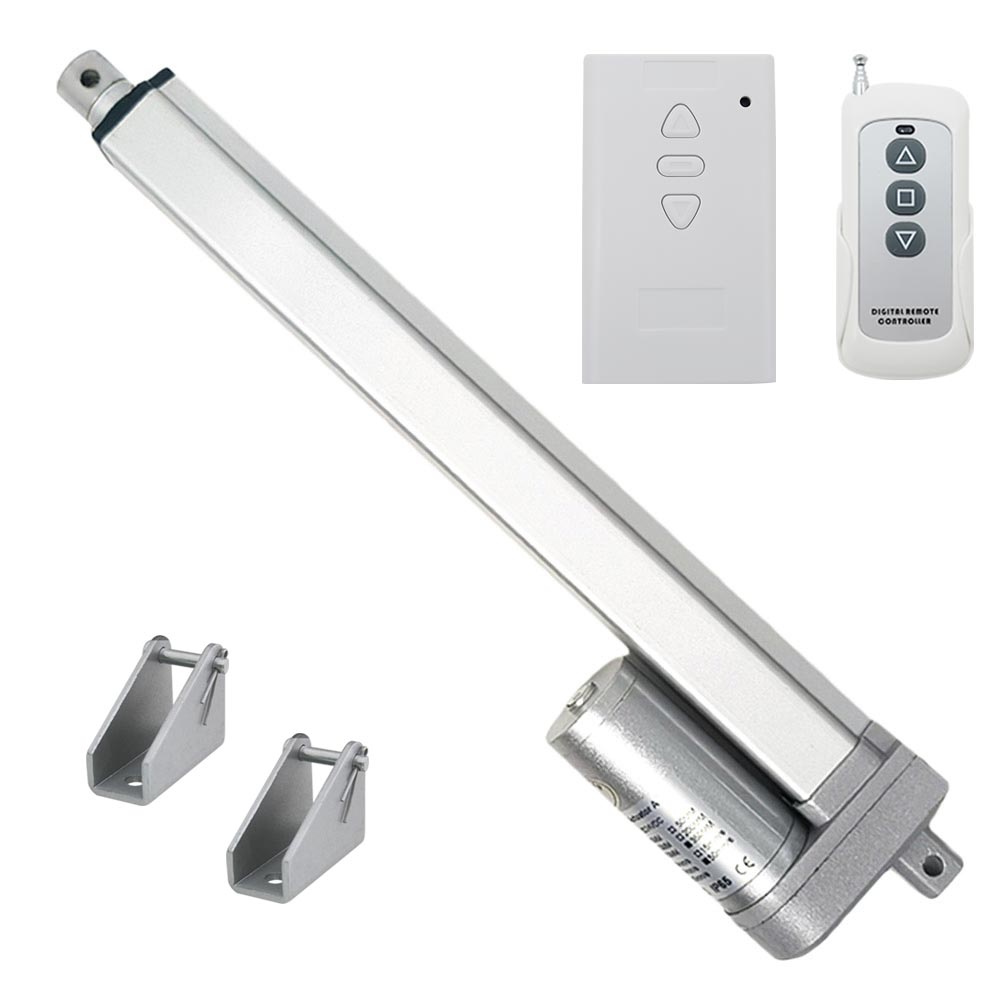

Lieferumfang:

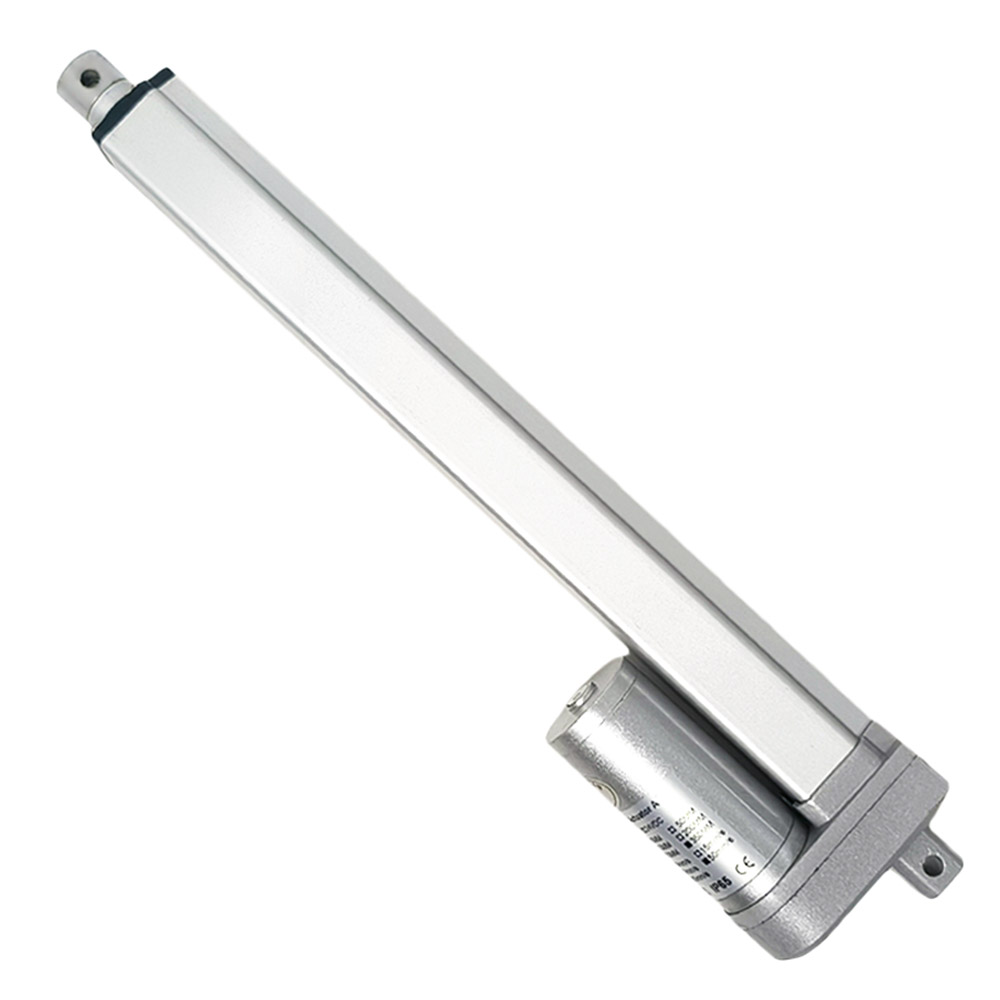

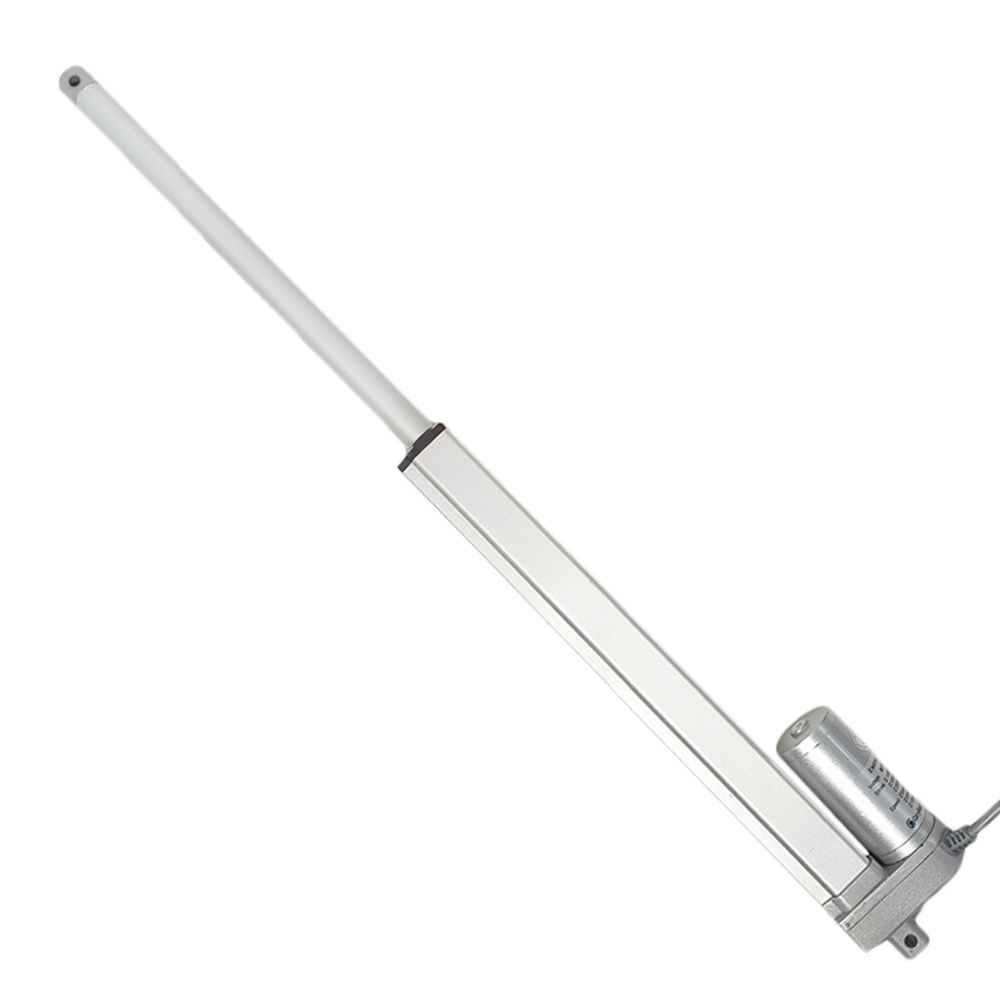

1 x Linearantrieb A
1 x Empfänger: S1FC-DC
1 x Handsender: CP-3

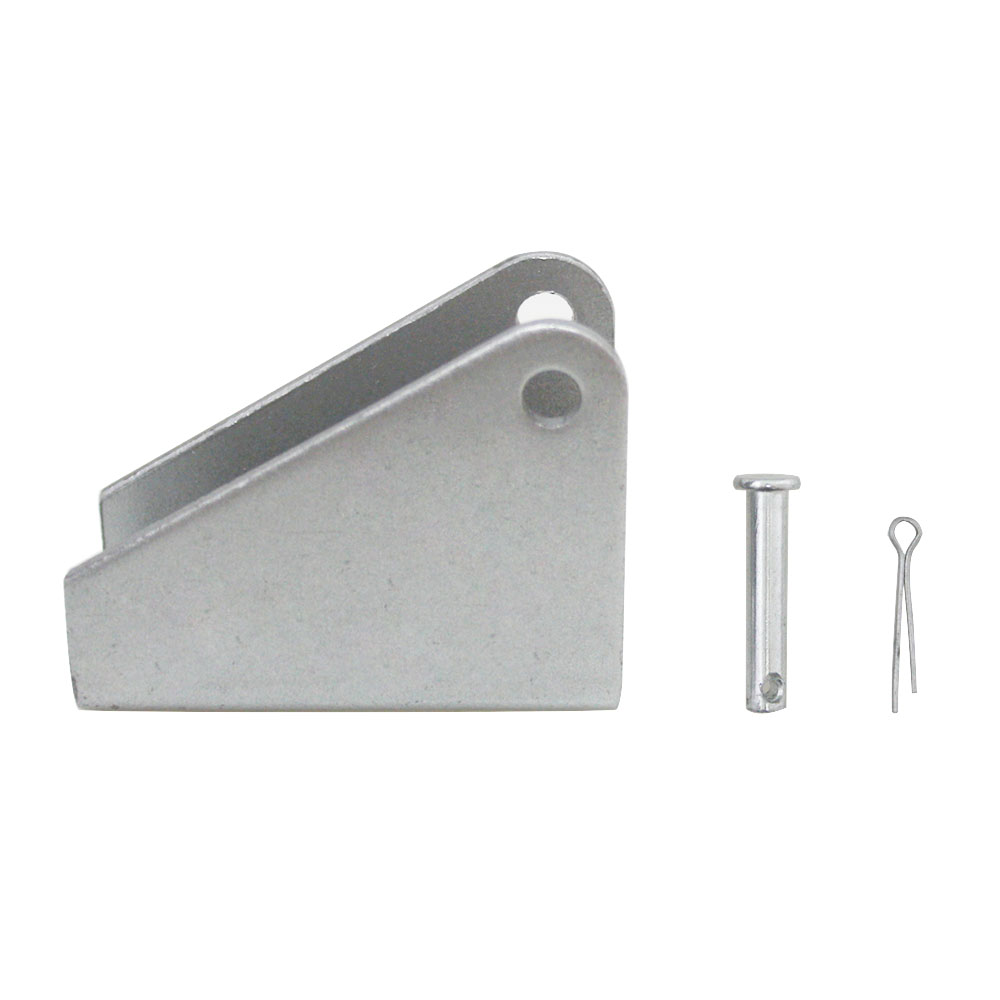

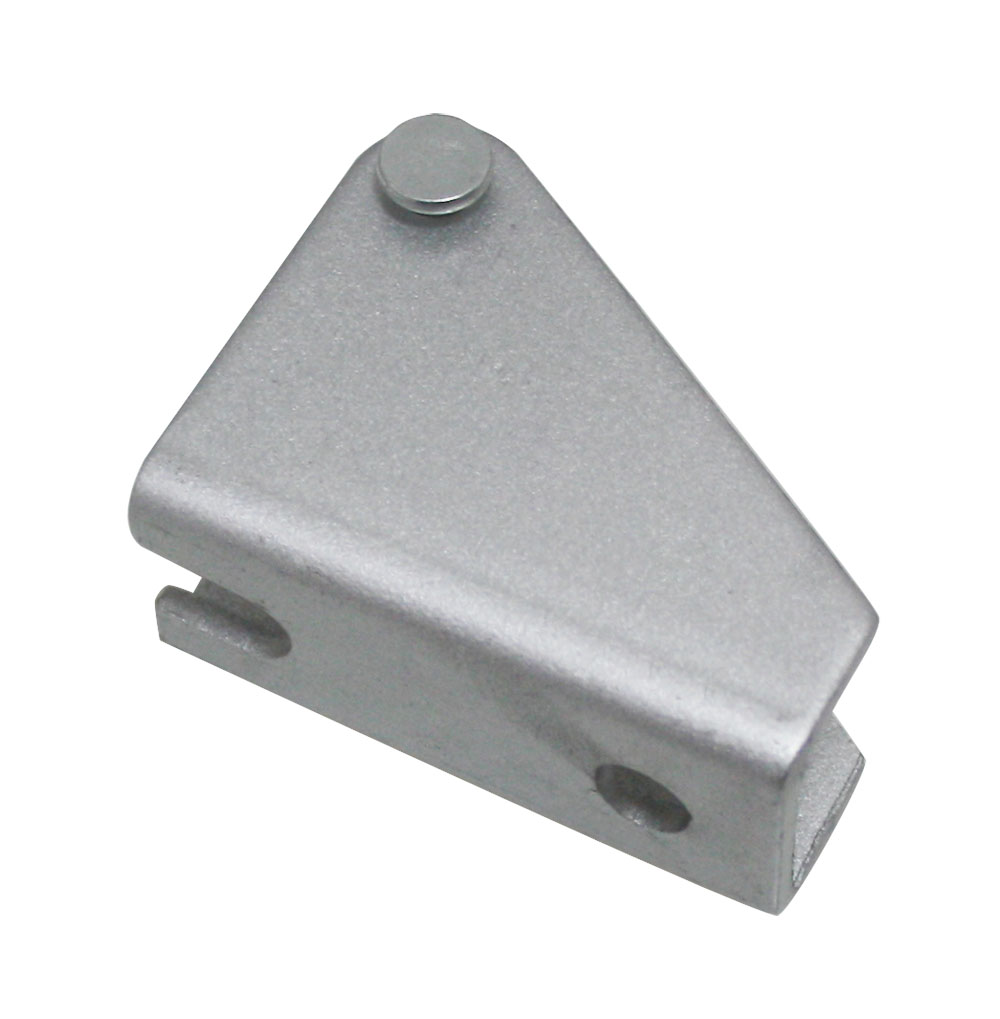

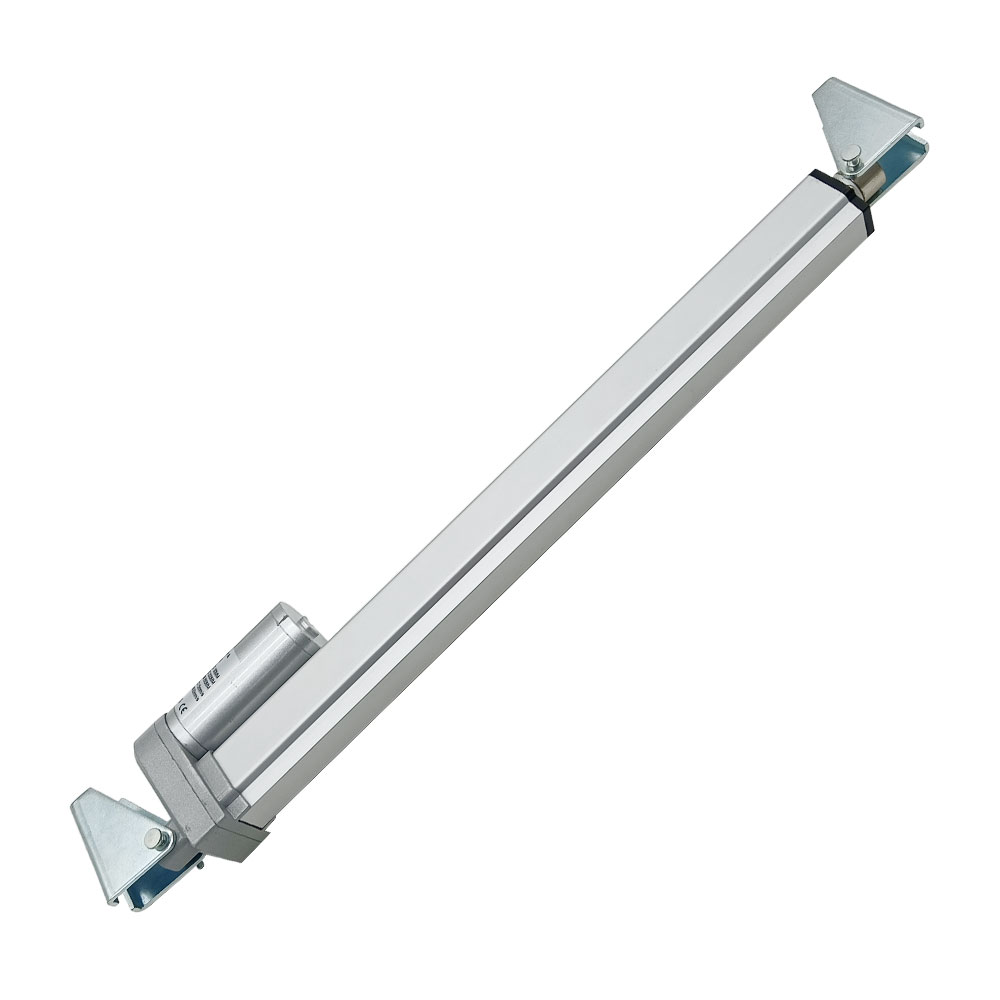

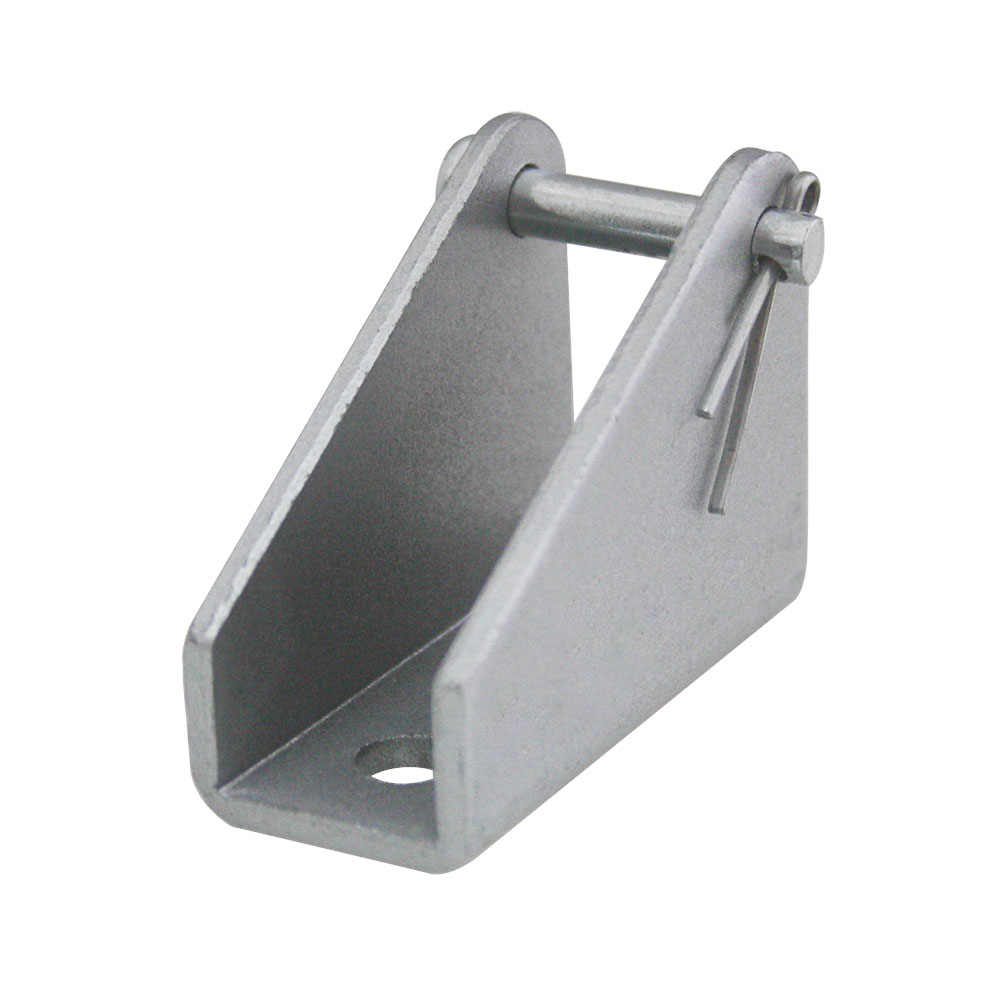

2 x Befestigungsbügel A
1 x Bedienungsanleitung
Die informationen für elektrischer linearantrieb:
Applikation:
Hauptsächlich verwendet für Türen, Fenster, Keller, Falltüren,
Solar-Tracking-Systeme, medizinische Geräte, Landmaschinen, Fahrzeuge,
Schiffe, Aufzugsplattformen, Hubtische, TV-Aufzüge, Roboter, Schränke,
Massagesofas, elektrische Betten, medizinische Stühle und andere elektrische
Geräte. Es kann diese Geräte öffnen, schließen, schieben, ziehen, anheben
und absenken.
Es kann hydraulische und pneumatische Produkte ersetzen, um den
Stromverbrauch zu sparen.
Kennzeichen:
Hochwertige Produkte und hochwertige Dienstleistungen
Neues Gehäusedesign, hohe Arbeitsstabilität
Metallgehäuse, geeignet für den Einsatz in sehr rauen Umgebungen
Metallgetriebe, hochfestes verschleißfestes Getriebe
Teleskoprohr und Außenrohr aus Aluminiumlegierung, gute
Korrosionsbeständigkeit
Robustes Design, Hochleistungs Gleichstrommotor
Starker Schub, bis zu 2000N / 200 kg bei 5mm/s
Mehrere Geschwindigkeits optionen, von 5 mm/s bis 160 mm/s
Mehrere Hublänge optionen, von 10 mm bis 1500 mm
Wir können jede Hublänge von 10 mm bis 1500 mm anpassen, z. B. 380 mm, 750
mm, 1250 mm usw.
Fortschrittliche wasserdichte und staubdichte Technologie
Niedrige Stromverbrauch und niedrige Lärm
Eingebaute zwei Endlagenschalter, der Linearantrieb stoppt automatisch wenn
die Hubstange die Endposition erreicht.
Mit Selbsthemmungsfunktion, um die Lastposition nach dem Stopp zu halten,
und es ist keine Stromversorgung erforderlich.
Wartungsfrei
Spezifikationen:
Optionale Arbeitsspannung: 12V DC, 24V DC, 36V DC oder 48V DC, und 24V ist
die am häufigsten verwendete Betriebsspannung.
Hubbereich: 10 ~ 1500 mm ( Wenn Sie ausführliche Informationen zu Linearantrieben mit unterschiedlichen
Hüben, wie Detailzeichnungen und Maßzeichnungen, anzeigen möchten, klicken
Sie zur Anzeige bitte auf den folgenden Link:
Linearantriebe A )
Optionale Geschwindigkeit: 5±1mm/s, 10±2mm/s, 15±3mm/s, 20±4mm/s, 25±5mm/s,
40±8mm/s, 55±10mm/s, 65±12mm/s, 100±15mm/s, 160±20mm/s
Das Obige ist die Geschwindigkeit ohne Last, und die tatsächliche
Arbeitsgeschwindigkeit wird sich allmählich verlangsamen, wenn die Last
zunimmt.
Max. Last: 2000N / 200 kg bei 5mm/s
Linearantrieb kann maximale Tragfähigkeit erreichen, wenn es in vertikaler
Richtung arbeitet, und die Zugkraft ist geringer als die Schubkraft.
Leerlaufstrom: 0.5~1A bei 12V oder 0.3~0.5A bei 24V
Volllaststrom: 3~6A bei 12V oder 1.5~3A bei 24V
Bitte verwenden Sie ein 12V/6A oder 24V/3A Netzteil, um einen Linearaktuator
mit Strom zu versorgen.
Wellendurchmesser: 20mm
Der Durchmesser der Befestigungslöcher für die Front- und Rücksteckverbinder:
6mm
Gehäusematerial: Aluminiumlegierung
Hubstangenmaterial: Aluminiumlegierung
Zahnradmaterial: Stahllegierung
Motortyp: Gebürsteter Gleichstrommotor
Der Frontsteckverbinderstil kann angepasst werden: Standardmäßig ist es ein
Steckverbinder mit offenem Loch, der mit Schlitzstecker, Innengewindestecker
usw. angepasst werden kann. Sie können Zeichnungen zur Anpassung
bereitstellen.
Die Ausrichtung des Frontsteckverbinders ist standardmäßig, wir können ihn
während der Produktion entsprechend den Kundenanforderungen um 90 Grad
drehen.
Einschaltdauer: 20%, max. 5 Minuten Dauerbetrieb
Lebensdauer: ca. 25.000 Zyklen
Stromkabel: Gewöhnlicher zweiadriger Kabel
Kabellänge: 500±10% mm, die Länge kann auch an Ihre spezifischen
Anforderungen angepasst werden.
Zertifizierungen: CE
Umgebungstemperatur: -26℃ bis 85℃
Betriebsgeräusch: ca. 46dB~56dB (Linearantriebe mit unterschiedlichen
Parametern haben unterschiedliche Geräuschpegel.)
Schutzklasse: IP65
Unterschiedliche Geschwindigkeiten und entsprechender Maximaler Schubkraft:
Geschwindigkeit ohne Last
Volllastgeschwindigkeit
Maximaler Schubkraft
Selbsthemmungskraft
5mm/s
2.5mm/s
2000N / 200 kg
2200N / 220 kg
10mm/s
5mm/s
1000N / 100 kg
1100N / 110 kg
15mm/s
7.5mm/s
800N / 80 kg
900N / 90 kg
20mm/s
10mm/s
700N / 70 kg
800N / 80 kg
25mm/s
13mm/s
600N / 60 kg
700N / 70 kg
40mm/s
20mm/s
350N / 35 kg
400N / 40 kg
55mm/s
28mm/s
250N / 25 kg
300N / 30 kg
65mm/s
33mm/s
200N / 20 kg
250N / 25 kg
100mm/s
50mm/s
150N / 15 kg
100N / 10 kg
160mm/s
80mm/s
100N / 10 kg
50N / 5 kg
Anmerkung:
1. Die obigen Daten sind die maximale Tragfähigkeit, die erreicht werden
kann, wenn der Linearantrieb in vertikaler Richtung läuft. Wenn das Gewicht
Ihrer Ausrüstung (z. B. einer Kellertür) 100 kg beträgt und Sie einen
Linearantrieb zum Öffnen dieser Tür verwenden möchten, müssen Sie die
tatsächlich auf den Linearantrieb wirkende Kraft gemäß Ihrer
Installationsmethode berechnen. Diese Kraft beträgt in der Regel das 2-5
fache des Gewichts der Kellertür. Wenn Sie nicht wissen, wie man es
berechnet, wenden Sie sich bitte an uns, um Hilfe zu erhalten.
2. Das Obige ist die Geschwindigkeit ohne Last, und die tatsächliche
Arbeitsgeschwindigkeit wird sich allmählich verlangsamen, wenn die Last
zunimmt. Die Geschwindigkeit bei voller Last beträgt etwa 60–70% der
Geschwindigkeit ohne Last.
3. Unterschiedliche Geschwindigkeiten entsprechen unterschiedlichen
Höchstlasten. Bitte wählen Sie die richtige Geschwindigkeit entsprechend der
Geschwindigkeit und der maximalen Belastung, die Sie benötigen.
4. Linearantriebe sind nicht für den Dauerbetrieb mit maximaler Last
geeignet, wir empfehlen ihn bei etwa der Hälfte der Maximallast arbeiten zu
lassen, um eine längere Lebensdauer zu erreichen.
5. Bei Linearaktuatoren mit einem Hub von mehr als 500 mm sollten Sie sie
normalerweise nicht mit ihrem maximalen Hub unter schweren Lasten arbeiten
lassen. Wenn Sie einen Hub von 600 mm wünschen, empfehlen wir Ihnen, einen
Linearantrieb mit einem Hub von 700-800 mm zu wählen.
6. Wenn die Geschwindigkeit des Linearantriebs 100mm/s oder 160mm/s beträgt,
die Selbsthemmungskraft ist viel kleiner als die Schubkraft. Bei anderen
Geschwindigkeiten ist die Selbsthemmungskraft größer als der Schub.
7. Die maximale Zugkraft der Linearantrieb ist etwas geringer als seine
maximale Schubkraft.
Informationen zur drahtlosen Fernbedienung:
Anwendung:
Dieser Empfänger ist eine drahtlose Steuerung für einen Gleichstrommotor
oder einen Linearantrieb. Er und die Fernbedienung bilden ein drahtloses
Senderempfängersystem. Wenn Sie einen Gleichstrommotor an diesen Empfänger
anschließen, können Sie den Motor mit der Fernbedienung in positiver oder
umgekehrter Richtung drehen. Wenn Sie einen DC Linearantrieb an diesen Empfänger
anschließen, können Sie den Linearantrieb mit der Fernbedienung zum Ein oder
Ausfahren betätigen. Sie können zwei Endschalter an den Empfänger anschließen
und damit den Motor oder den Linearantrieb stoppen. Sie können auch einen
manuellen Schalter an den Empfänger anschließen und damit den Motor oder den
Linearantrieb steuern.
Merkmal:
Drahtlose Steuerung, einfach zu installieren.
Geeignet für Gleichstrommotor oder Linearantrieb.
Betriebsspannungsbereich DC 9~36V.
Zwei Arbeitsmodi.
Sie können den Motor so betreiben dass er sich in positiver oder umgekehrter
Richtung dreht über die Tasten im Empfänger oder über die Fernbedienung.
Sie können den Linearantrieb zum Ein oder Ausfahren betätigen über die Tasten im
Empfänger oder über die Fernbedienung.

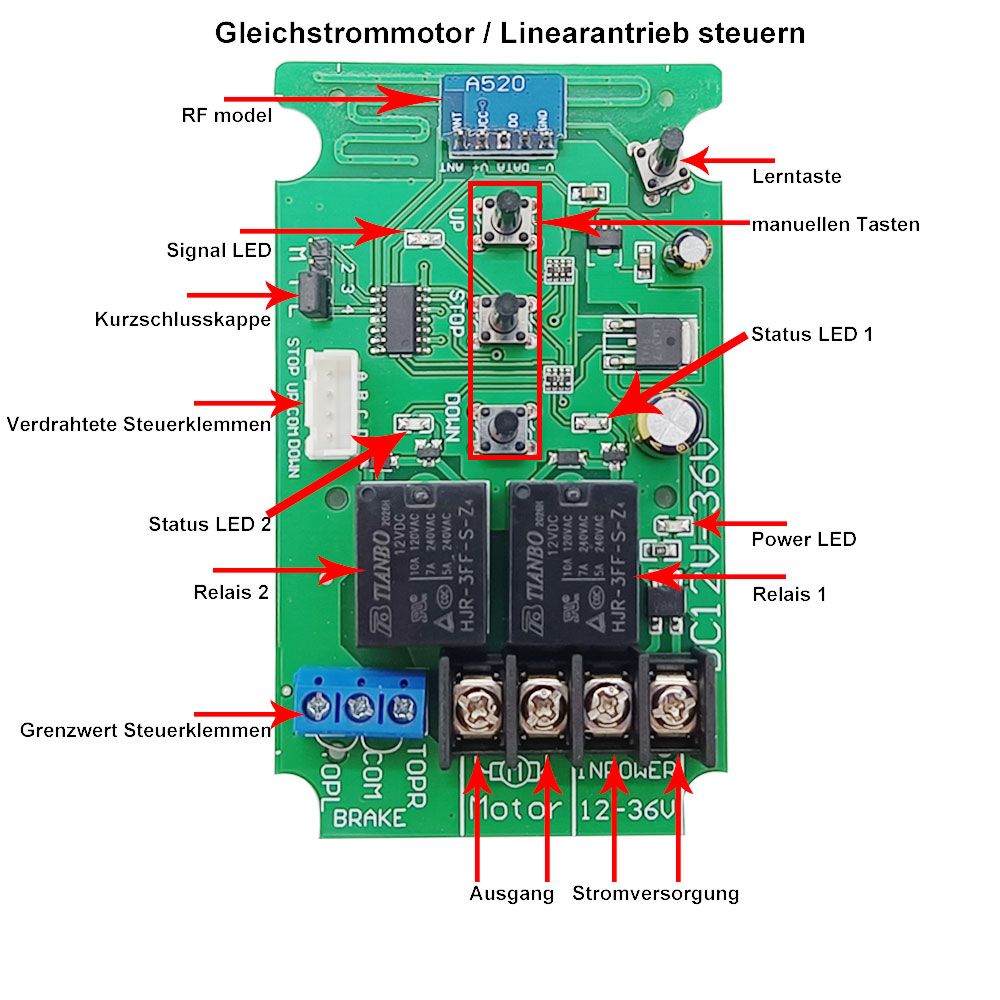

Mit drei manuellen Tasten: Sie können den Motor oder Linearantrieb mit manuellen
Tasten steuern.
Mit Grenzwert Steuerklemmen: Sie können Sensoren, Endschalter oder externe
Geräte anschließen, um den Motor oder den Linearantrieb zu stoppen.
Mit Verdrahtete Steuerklemmen: Sie können manuelle Schalter anschließen, um den
Motor oder den Linearantrieb zu steuern.
Sie können den Sender / die Fernbedienung verwenden um den Empfänger von jedem
Ort innerhalb eines zuverlässigen Arbeitsabstands aus zu steuern.
Das Funksignal des Senders kann durch Wände, Böden, Türen oder Fenster, aber es
wird einige Betriebsreichweite verlieren.
Der Empfänger hat den eingebauten Schutz vor Gegenstrom und übermäßigem Strom.
Der Empfänger arbeitet nur mit dem ausgewählten Sender, der mit dem Empfänger
gekoppelt ist.
Ein oder einige Sender / Fernbedienungen können einen oder einige Empfänger
steuern gleichzeitig.
Es können zwei oder mehr Empfänger verwendet werden in der gleichen Gegend.

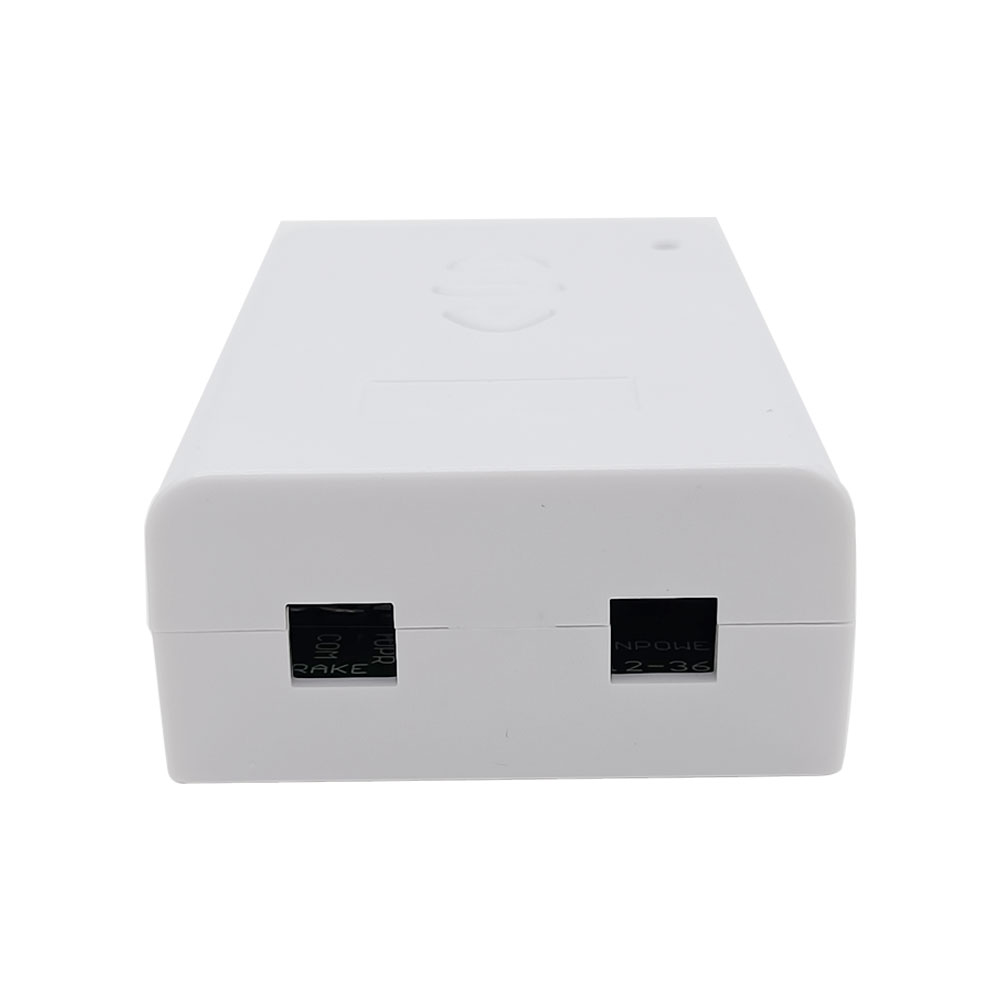

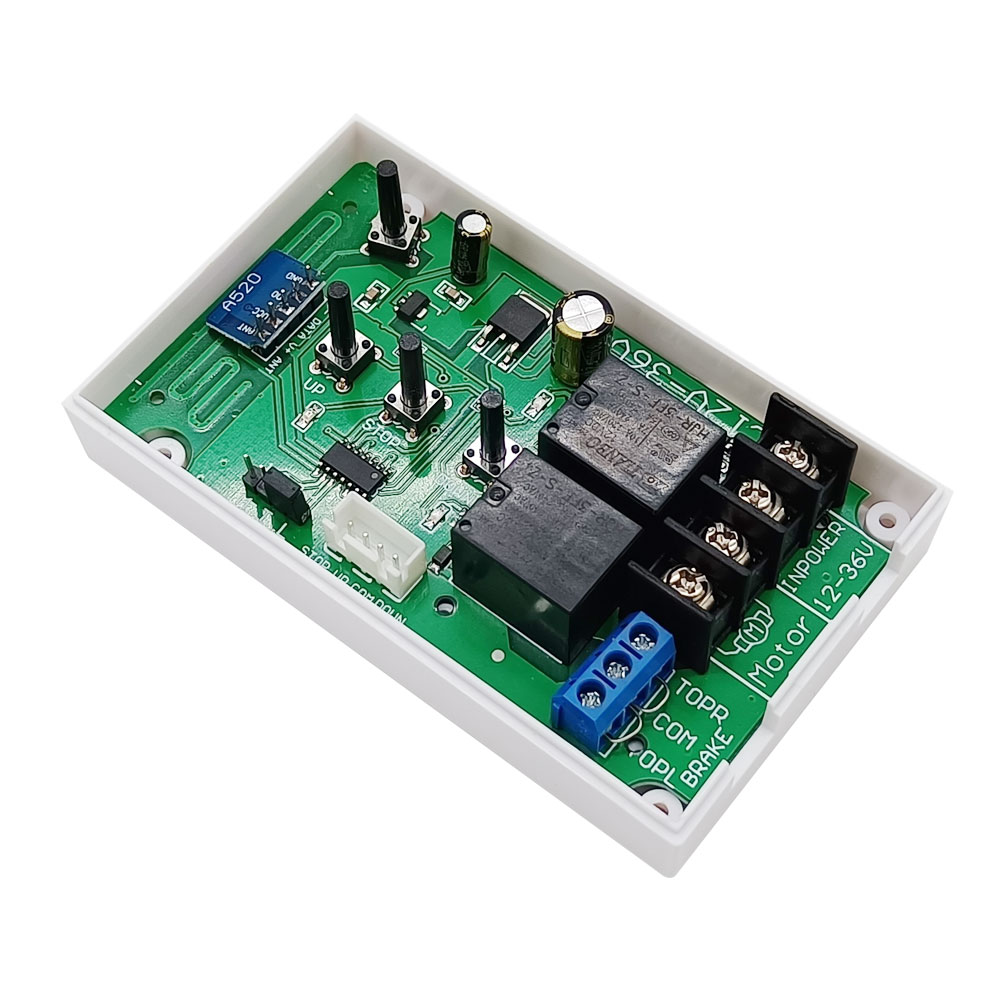

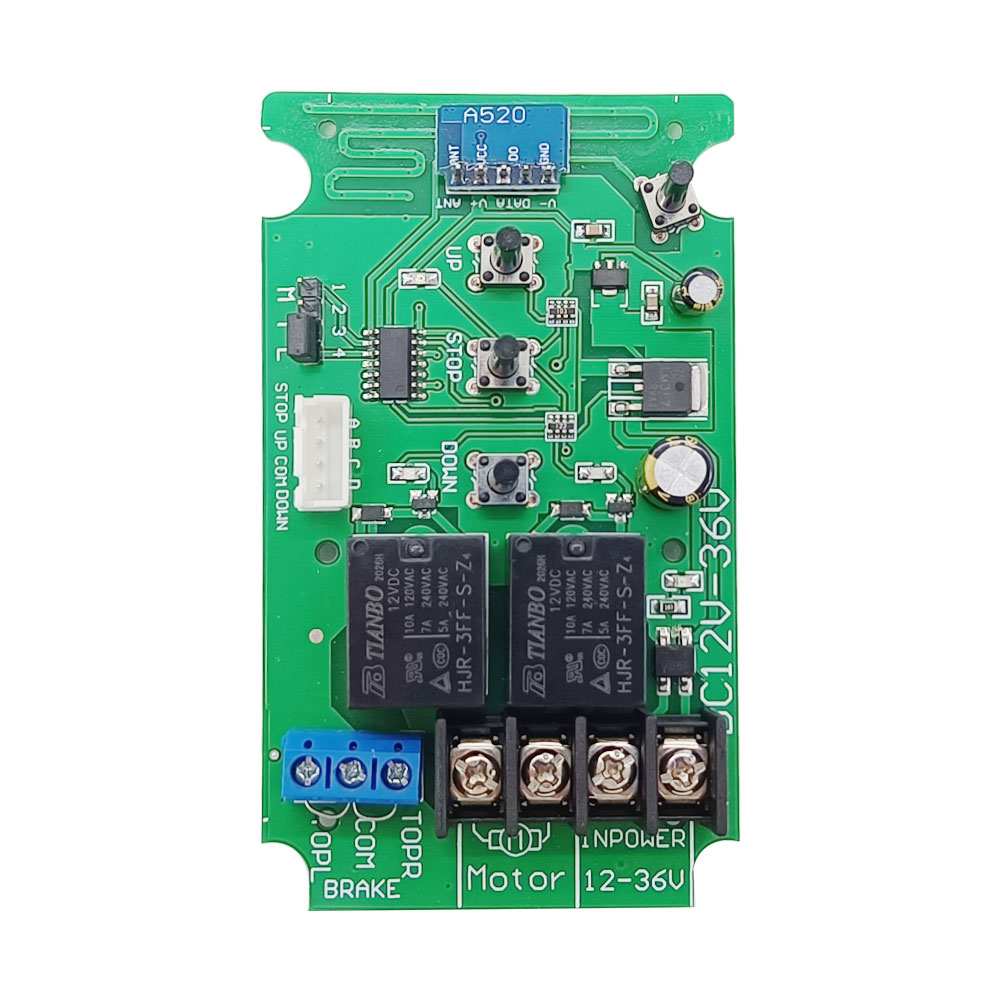

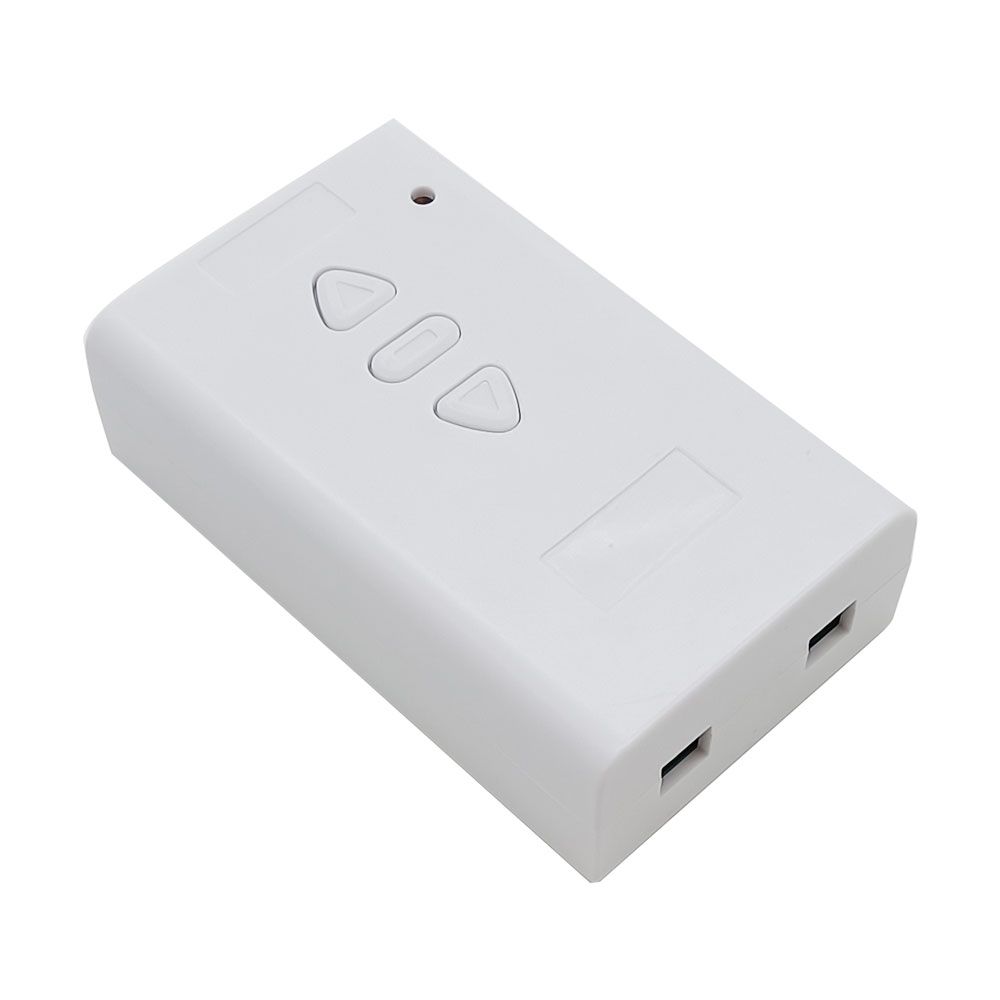

Empfängerparameter:
Modell: S1FC-DC
Betriebsspannung: 9~36 VDC
Ausgangsspannung: 9~36 VDC wie eingangsspannung
Arbeitsfrequenz: 433.92 MHz
Kanal: 1 CH, kann mit 1 Gleichstrommotor oder 1 Linearantrieb arbeiten
Ruhestrom: ≤6mA
Nennstrom: 10A, daher darf der maximale Anlaufstrom des Linearantriebs oder des
Motors 10A nicht überschreiten.
Drahtbereich für die Terminals: 22-14 AWG
2 Wählbare Modi: Verriegelung, Momentan
Betriebstemperatur: -20°C bis +70°C
Gehäusegröße: 100 x 60 x 30 mm

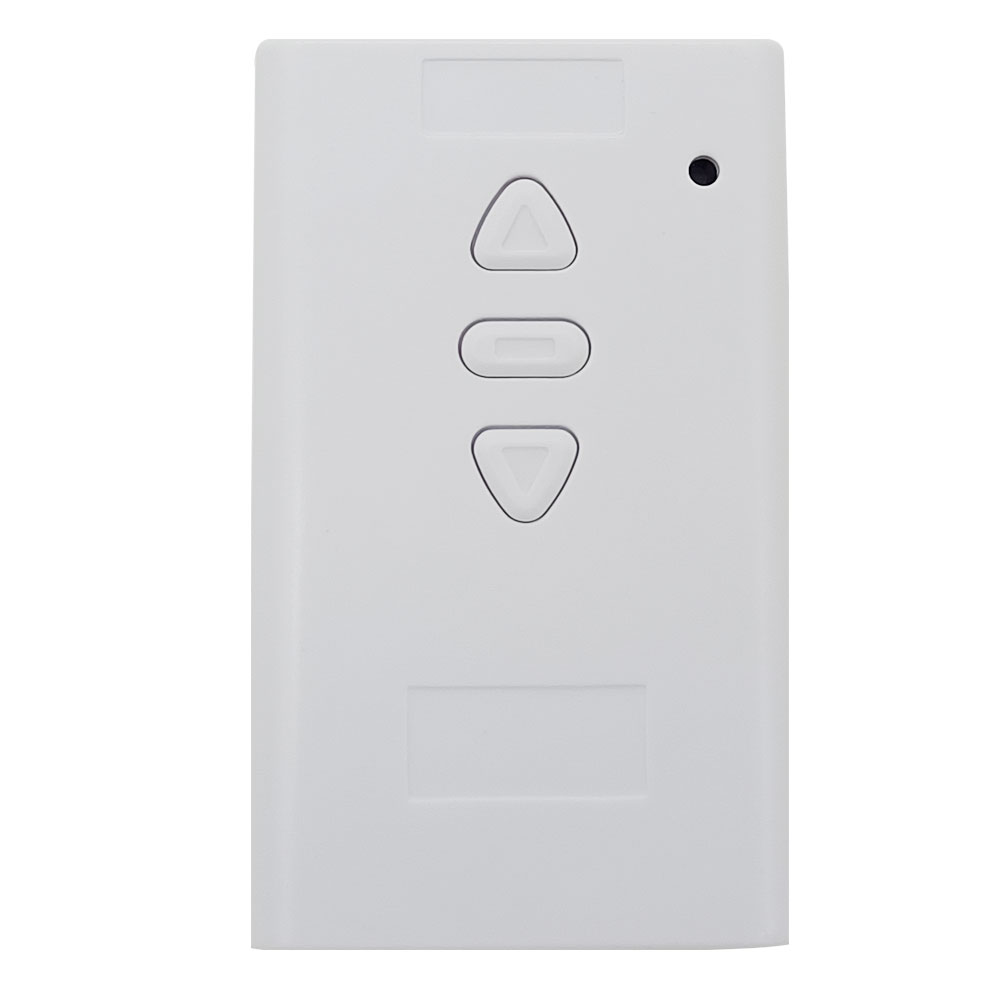

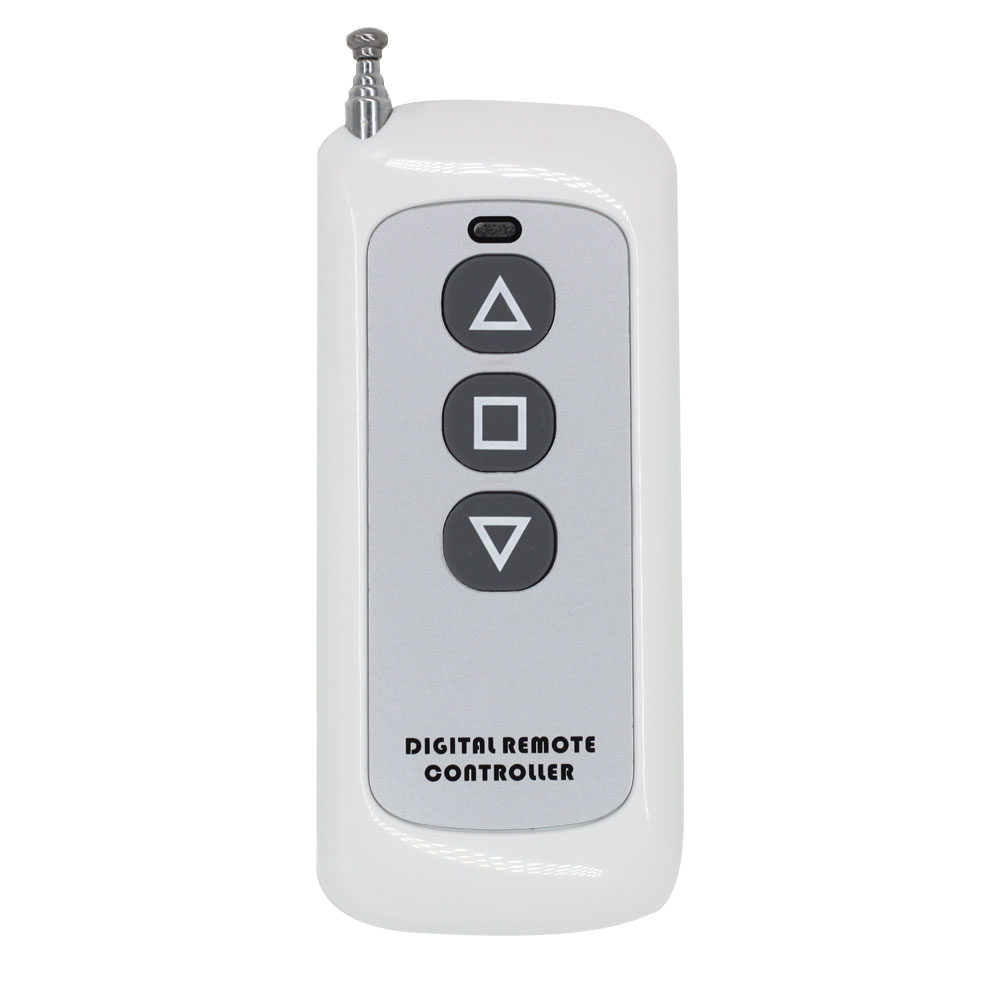

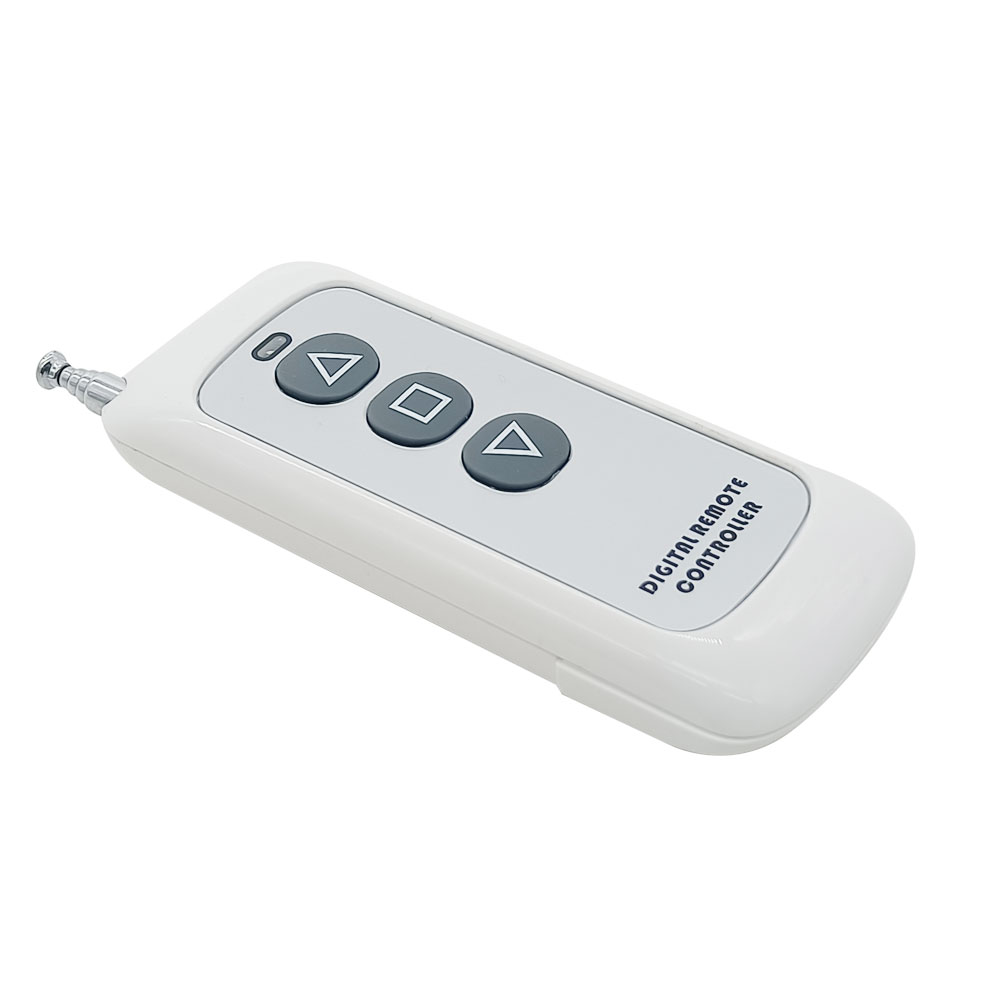

Parameter des Fernsteuerung / Handsender:
Modell: CP-3
Kanal/Knopf: 3
Tastensymbol:▲■▼
Betriebsspannung: 12V (1 x 23A -12V Batterie, kann 12 Monate benutzt werden)
Standby-Strom: 4uA
Betriebsstrom: 14mA
Betriebsfrequenz: 433Mhz
Sendeentfernung: 500m (theoretisch)
Wenn Sie die teleskopische Antenne verlängern, wird die Arbeitsreichweite
erweitern, die Arbeitsreichweite ist doppelt so große als früher.
Anpassung Modus: ASK
Betriebstemperatur: -20 ° C bis +70 ° C
Einheit Mass: 92mm x 40mm x 15mm

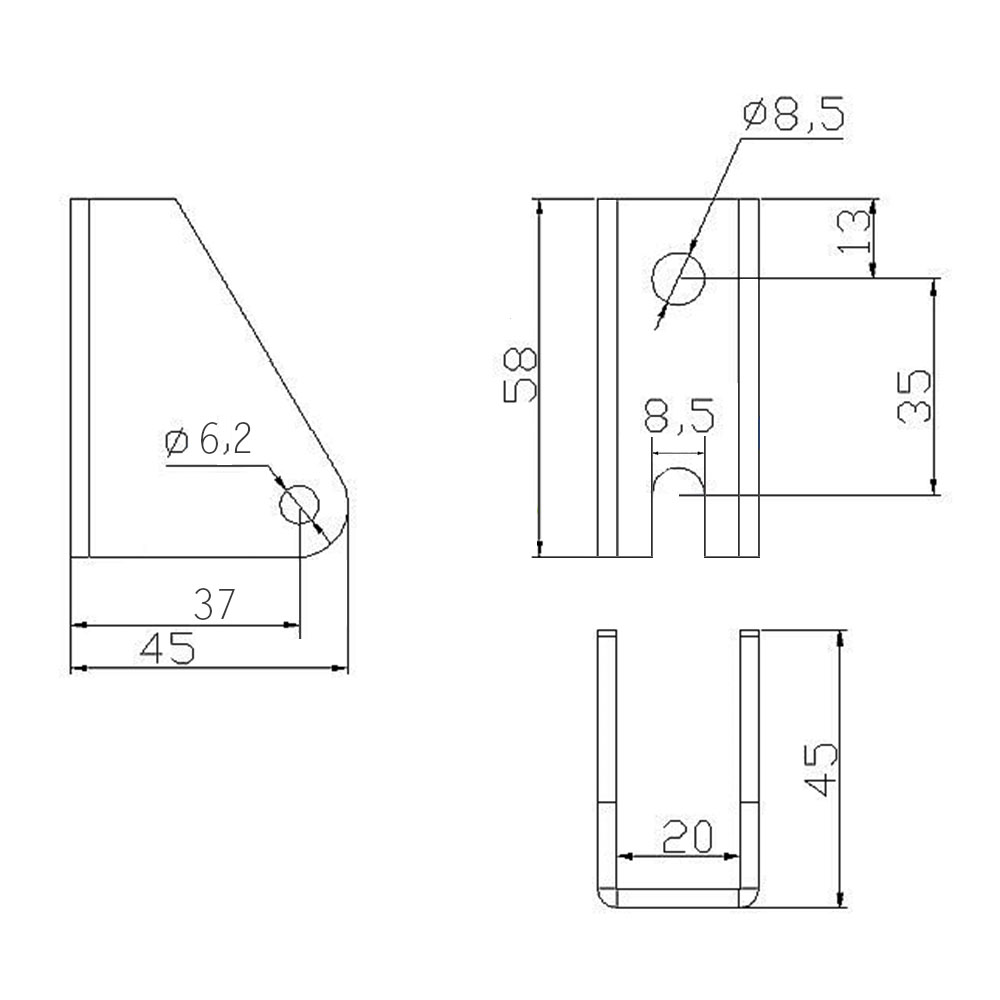

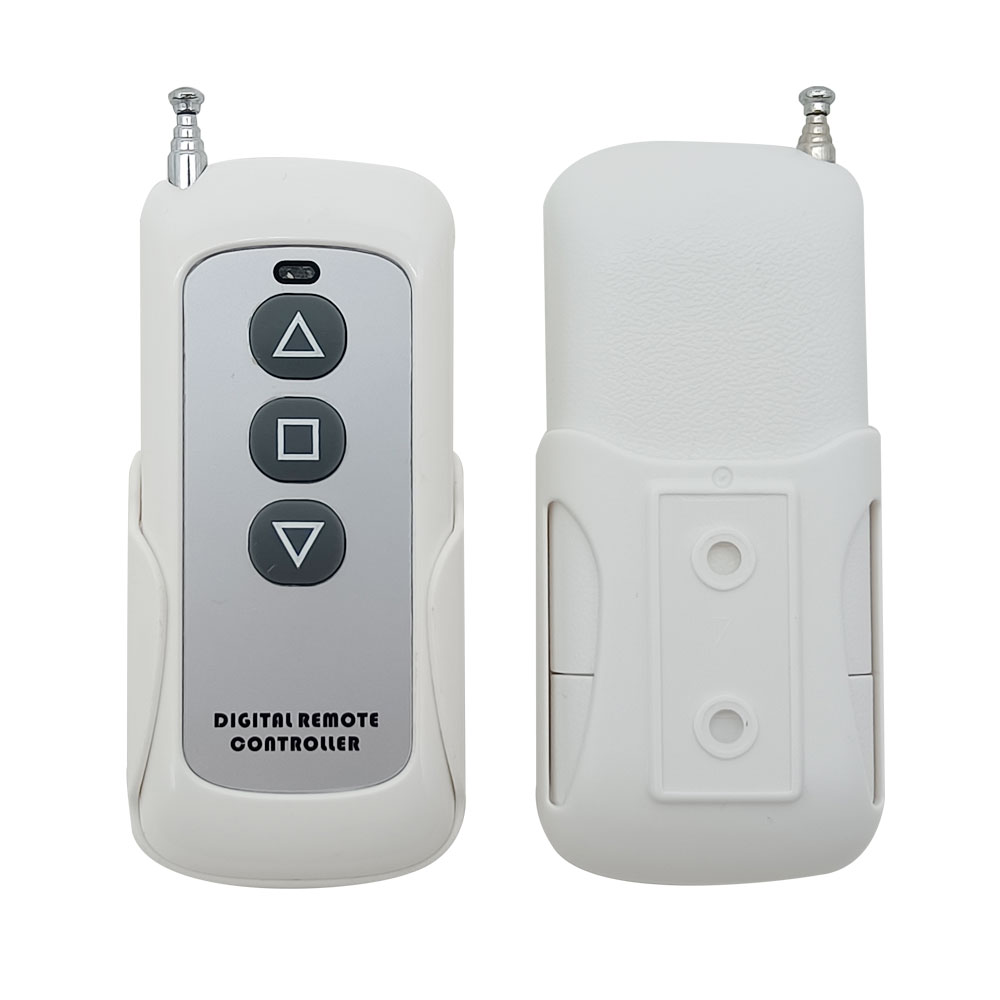

Mass von der Befestigungsbügel: 87mm x 63mm x 10mm
Passende Fernbedienungen:
Dieser Empfänger kann mit verschiedenen Sendern arbeiten, wie
C-2-2
(Reichweite von 100 Metern / 300 Fuß),
C-3-2
(Reichweite von 100 Metern / 300 Fuß),
CP-2
oder
CP-3L
(Reichweite von 500
Metern / 1500 Fuß),
CV-2-2
(Reichweite von 500 Metern / 1500 Fuß),
CG-3
(Reichweite von 500 Metern / 1500 Fuß) oder
CB-3-2
(Reichweite von 1000 Metern / 3000 Fuß).
1) Wenn Sie den Empfänger in den Momentan modus versetzen, es sollte mit
Zwei Tasten Sender funktionieren, wie C-2-2, CP-2 oder CV-2-2.
2) Wenn Sie den Empfänger in den Verriegelung modus versetzen, es sollte mit
drei Tasten Sender funktionieren, wie C-3-2, CP-3, CG-3 oder CB-3-2.
Arbeitsentfernung:
Dieser Empfänger und verschiedene Sender bilden einen kompletten Satz, mit
dem unterschiedliche Arbeitsabstände erreicht werden können. Wenn es und der
Sender CP-3 beispielsweise einen vollständigen Satz bilden, kann der
maximale Arbeitsabstand in einem offenen Bereich 100 Meter erreichen. Wenn
es und der Sender CB-3-2 einen vollständigen Satz bilden, kann der maximale
Arbeitsabstand in einem offenen Bereich 1000 Meter erreichen.
Der maximale Arbeitsabstand basiert auf theoretischen Daten, die ohne
Barrieren und ohne Störungen vorliegen würden. Aber in wirklichem Leben wird
es durch Bäume, Mauern oder andere Gebäude behindert und durch andere
Funksignale gestört. Daher kann es sein, dass der tatsächliche
Arbeitsabstand diesen maximalen Abstand nicht erreicht.
Der mit einer externen Antenne ausgestattete Empfänger hat einen größeren
Arbeitsbereich als der mit einer internen Antenne ausgestattete Empfänger.
Verwendung:
Der Empfänger kann zur Steuerung des DC 12V / 24V Motors oder des
Linearantriebs verwendet werden. Wenn die Stromversorgung dieser Geräte DC
12V beträgt, sollten Sie den Empfänger mit derselben DC 12V Version
auswählen. Wenn die Stromversorgung dieser Geräte DC 24 V beträgt, sollten
Sie den Empfänger mit derselben DC 24 V Version auswählen.

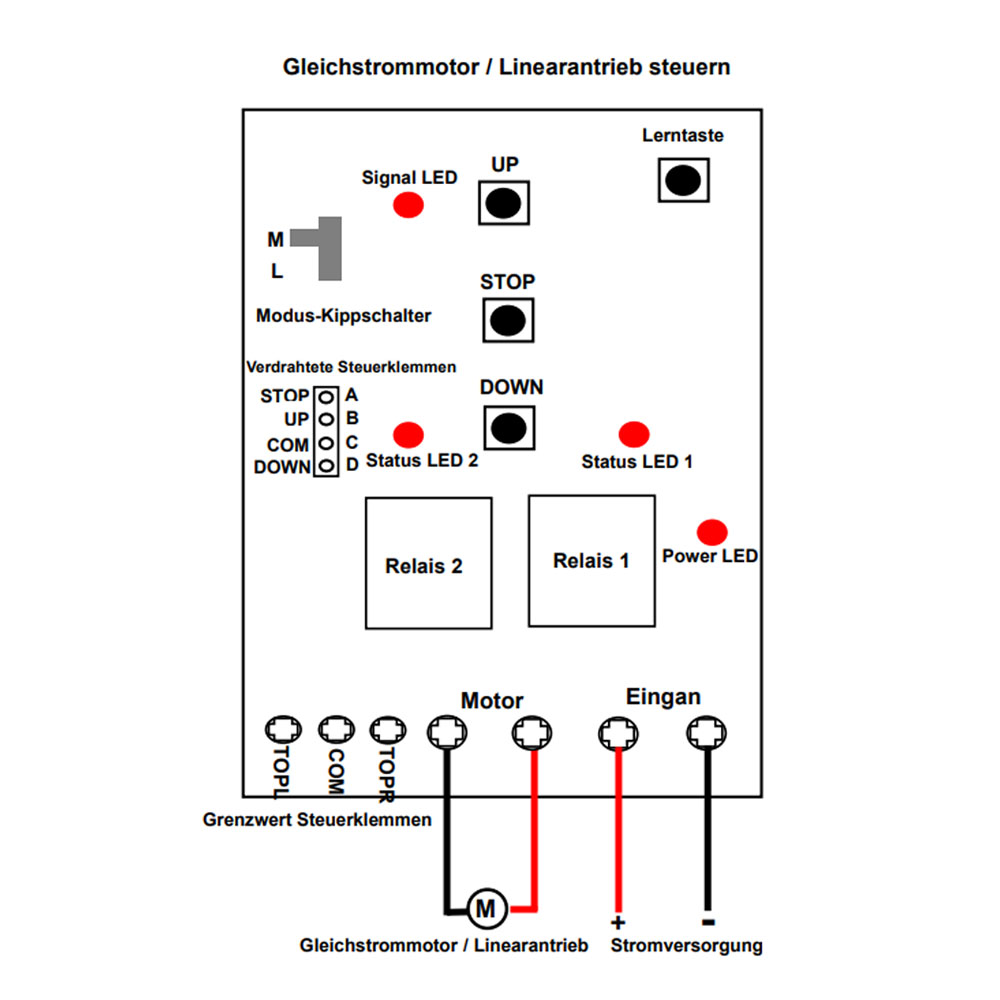

Verdrahtung:
Wenn Sie einen 12V / 24V Gleichstrommotor oder einen Linearantrieb steuern
möchten, gehen Sie wie folgt vor:
1) Verbinden Sie den Pluspol der DC Stromversorgung an Klemme + von Eingangs, und Verbinden Sie den Minuspol der DC Stromversorgung an Klemme
- von Eingangs.
2) Verbinden Sie zwei Drähte des Motors oder des Linearantriebs an den
Klemmen Motor. Sie können diese beiden Drähte austauschen, um die
Drehrichtung des Motors oder die Bewegungsrichtung des Linearantriebs zu
ändern.
Einstellen des verschiedenen Kontrolle Modis:
Der Empfänger wird vor Verlassen des Werks in den Verriegelungsmodus
versetzt. Wenn Sie anderen Kontrolle Modus benutzen möchten, gehen Sie wie
folgt: Achtung: Nach dem Ändern des Steuermodus muss der Empfänger neu gestartet
werden.
1) Einstellung der Modus Verriegelung: Drehen Sie den Modus-Kippschalter im
Empfänger auf Position L.
Der Bedienung durch den Sender, wie CP-3:
Drücken Sie die Taste ▲ am Sender: Motor dreht in positiver Richtung, oder
Linearantrieb fährt nach außen aus.
Drücken Sie die Taste ▼ am Sender: Motor dreht in umgekehrter Richtung, oder
Linearantrieb fährt nach innen ein.
Drücken Sie die Taste ■ am Sender: Motor oder Linearantrieb stoppt.
Die Bedienung durch den Empfänger:
Drücken Sie die Taste ▲ am Empfänger: Motor dreht in positiver Richtung,
oder Linearantrieb fährt nach außen aus.
Drücken Sie die Taste ▼ am Empfänger: Motor dreht in umgekehrter Richtung,
oder Linearantrieb fährt nach innen ein.
Drücken Sie die Taste ■ am Empfänger: Motor oder Linearantrieb stoppt.
2) Einstellung der Modus Momentan: Drehen Sie den Modus-Kippschalter im
Empfänger auf Position M.
Der Betrieb durch den Sender, wie CP-3:
Drücken und halten die Taste ▲ am Sender: Motor dreht in positiver Richtung,
oder Linearantrieb fährt nach außen aus.
Lassen Sie die Taste ▲ los: Motor oder Linearantrieb stoppt.
Drücken und halten die Taste ▼ am Sender: Motor dreht in umgekehrter
Richtung, oder Linearantrieb fährt nach innen ein.
Lassen Sie die Taste ▼ los: Motor oder Linearantrieb stoppt.
Die Bedienung durch den Empfänger:
Drücken und halten die Taste ▲ am Empfänger: Motor dreht in positiver
Richtung, oder Linearantrieb fährt nach außen aus.
Lassen Sie die Taste ▲ los: Motor oder Linearantrieb stoppt.
Drücken und halten die Taste ▼ am Empfänger: Motor dreht in umgekehrter
Richtung, oder Linearantrieb fährt nach innen ein.
Lassen Sie die Taste ▼ los: Motor oder Linearantrieb stoppt.
Grenzwert Steuerklemmen:
Der Empfänger verfügt über Grenzwert Steuerklemmen, und Sie können externe
Geräte (mit normalerweise geschlossenem Kontakt) wie Sensoren und
Endschalter an die Grenzwert Steuerklemmen anschließen und diese dann zum
Stoppen des Motors oder des Linearantriebs verwenden.
Sie können beispielsweise einen normalerweise geschlossenen Endschalter an
die Klemmen TOPR und COM anschließen, und einen weiteren normalerweise
geschlossenen Endschalter an die Klemmen TOPL und COM anschließen.
Wenn sich der Motor in positiver Richtung dreht oder der Linearantrieb
ausgefahren ist, wenn zwei Klemmen TOPR und COM getrennt sind, Motor oder
Linearantrieb stoppt automatisch.
Wenn sich der Motor in Umkehrrichtung dreht oder der Linearantrieb einfährt,
wenn zwei Klemmen TOPL und COM getrennt sind, Motor oder Linearantrieb
stoppt automatisch.
Verdrahtete Steuerklemmen:
Der Empfänger hat Verdrahtete Steuerklemmen, sie können externe Geräte (mit
normalerweise offenem Kontakt) wie Handschalter an Verdrahtete Steuerklemmen
anschließen, und diese dann zum Steuern des Motors oder des Linearantriebs
verwenden.
Beispielsweise können Sie drei Handschalter gemäß dem folgenden Schaltplan
an die verdrahteten Steuerklemmen STOP, UP, COM und DOWN anschließen.
1) Steuermodus Verriegelung: Beispielsweise verbinden Sie
3-Tasten-Handschalter (Modell 0040024).
Wenn Sie die Taste UP drücken, werden zwei Klemmen UP und COM angeschlossen.
Dann dreht sich der Motor in positiver Richtung oder fährt der Linearantrieb
aus. Und wenn Sie die Taste STOP drücken, werden zwei Klemmen STOP und COM
angeschlossen. Dann stoppt der Motor oder der Linearantrieb.
Wenn Sie die Taste DOWN drücken, werden zwei Klemmen DOWN und COM
angeschlossen. Dann dreht der Motor in umgekehrter Richtung oder der
Linearantrieb fährt ein. Und wenn Sie die Taste STOP drücken, werden zwei
Klemmen STOP und COM angeschlossen. Dann stoppt der Motor oder der
Linearantrieb.
2) Steuermodus Momentan: Beispielsweise verbinden Sie 2-Tasten-Handschalter
(Modell 0040025).
Wenn Sie die Taste UP drücken und halten, werden zwei Klemmen UP und COM
angeschlossen. Dann dreht sich der Motor in positiver Richtung oder fährt
der Linearantrieb aus. Und wenn Sie die Taste UP loslassen, werden zwei
Klemmen UP und COM getrennt. Dann stoppt der Motor oder der Linearantrieb.
Wenn Sie die Taste DOWN drücken und halten, werden zwei Klemmen DOWN und COM
angeschlossen. Dann dreht der Motor in umgekehrter Richtung oder der
Linearantrieb fährt ein. Und wenn Sie die Taste DOWN loslassen, werden zwei
Klemmen DOWN und COM getrennt. Dann stoppt der Motor oder der Linearantrieb.
Produktionszeit:
Die Linearantriebe sind kundenspezifische Produkte, und diese Produkte sind
nicht auf Lager, wir brauchen 3~7 Arbeitstage, um sie nach den in Ihrer
Bestellung angegebenen Parametern herzustellen.
Retoure oder Austausch:
Die Linearantriebe sind kundenspezifische Produkte, wir müssen sie gemäß den in
Ihrer Bestellung angegebenen Parametern herstellen, damit wir keine
Rücksendungen akzeptieren oder Bestellungen stornieren können. Bestellen Kunden
ungeeignete Linearantriebe selbst, nehmen wir auch keinen Umtausch an, bitte
haben Sie Verständnis.
Wir können 3D CAD Modell Dateien im STEP-Format für Linearantriebe zur
Verfügung stellen. Bitte kontaktieren Sie uns per E-Mail, wenn Sie sie
benötigen.
