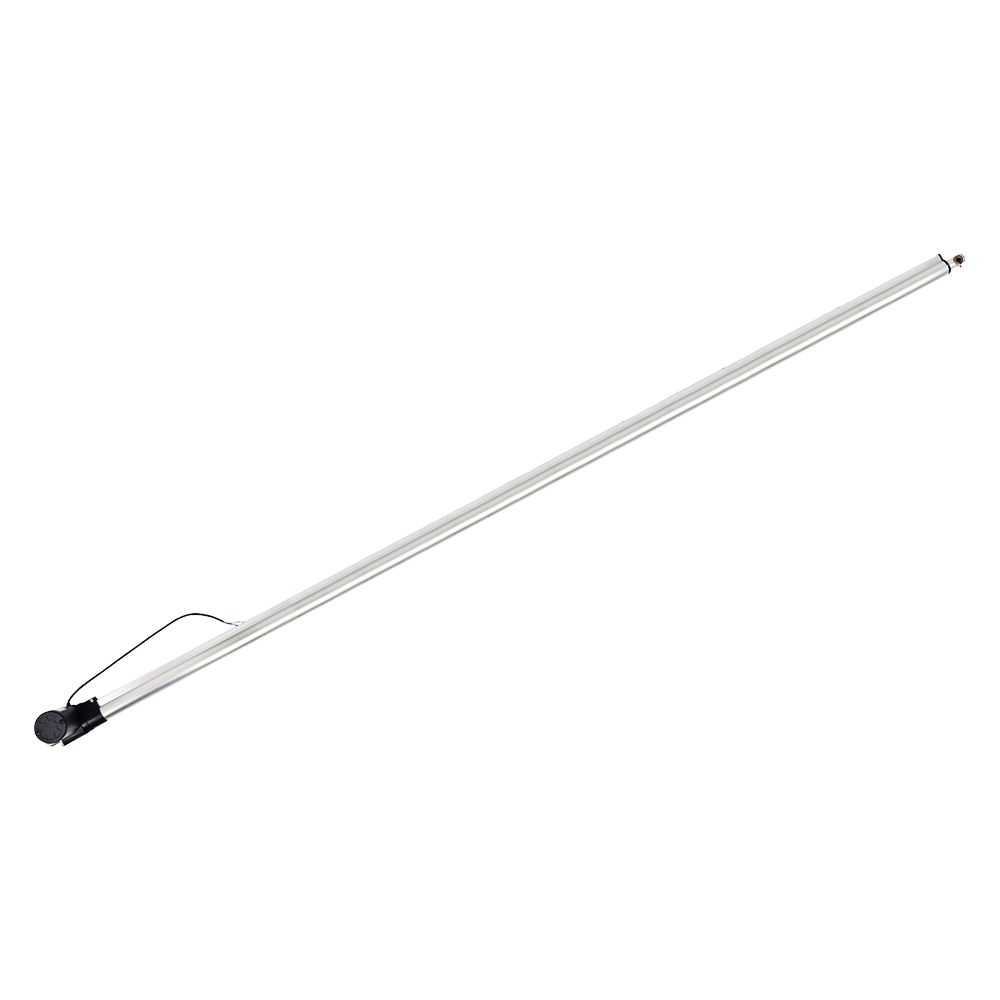

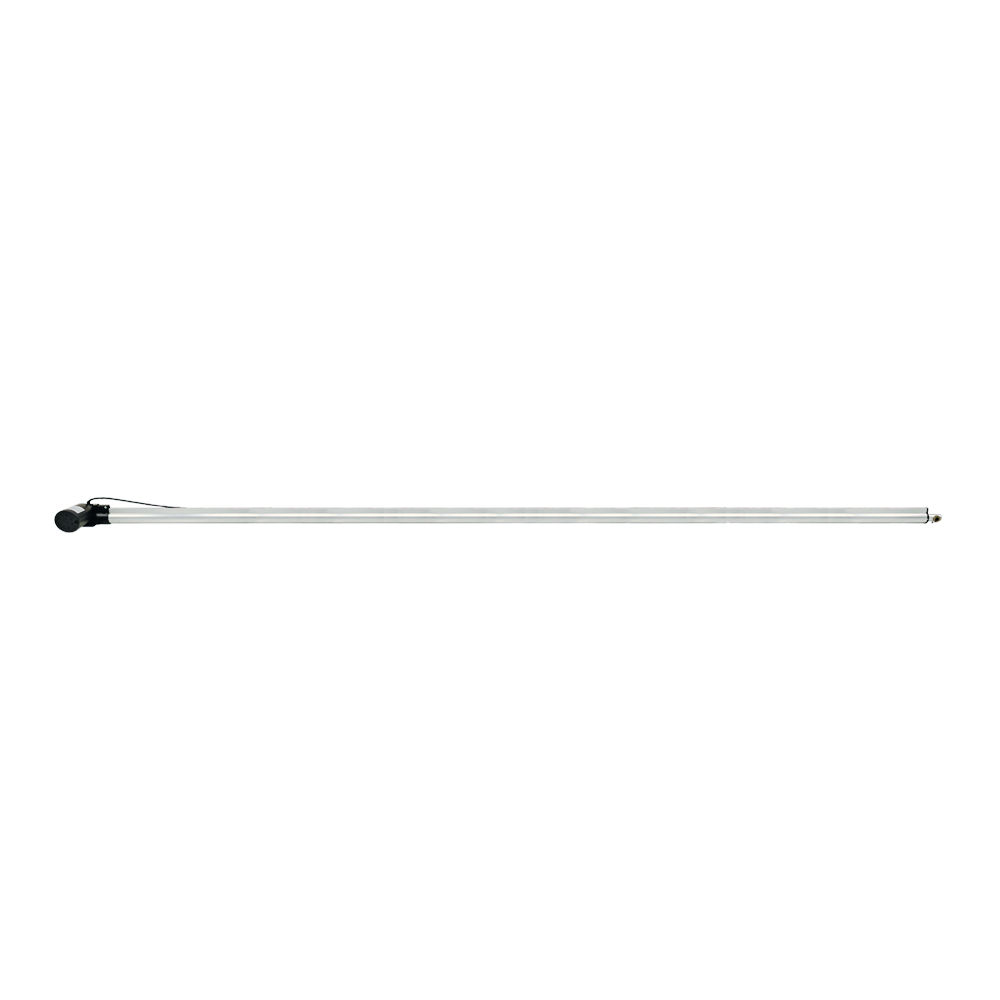

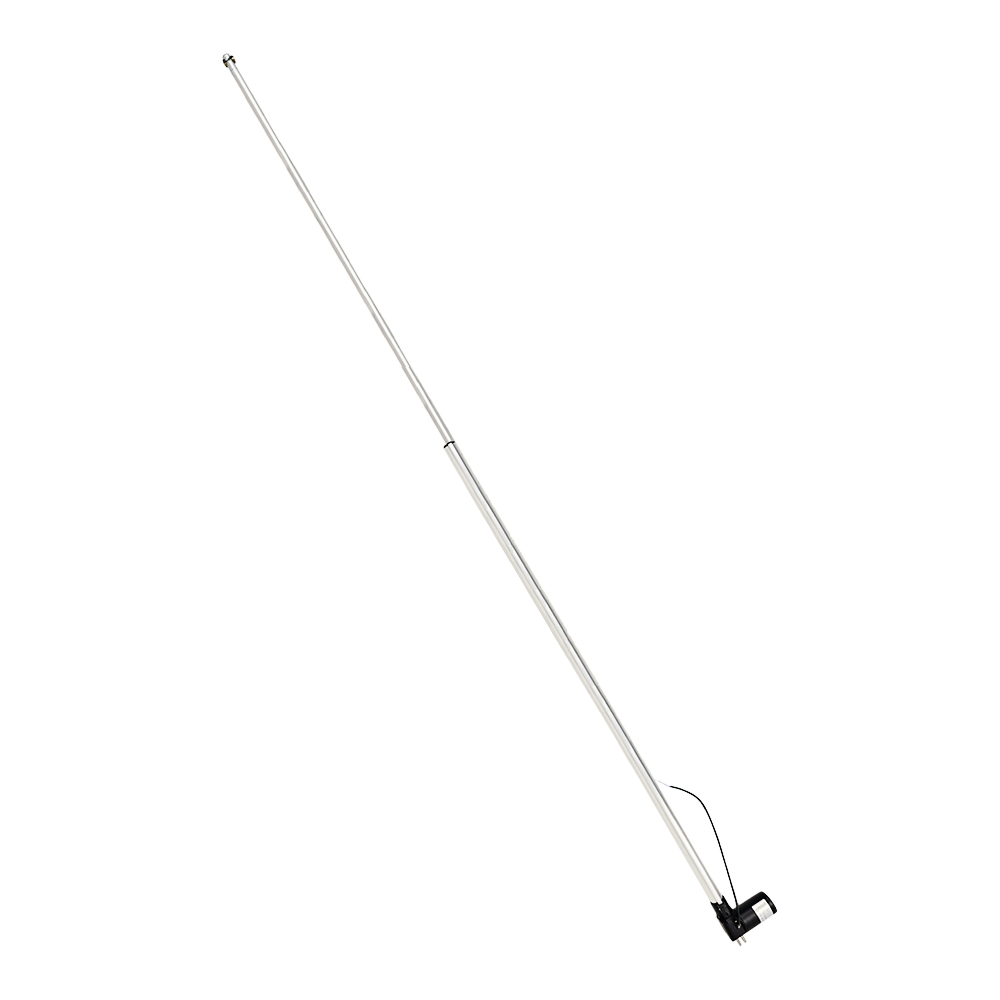

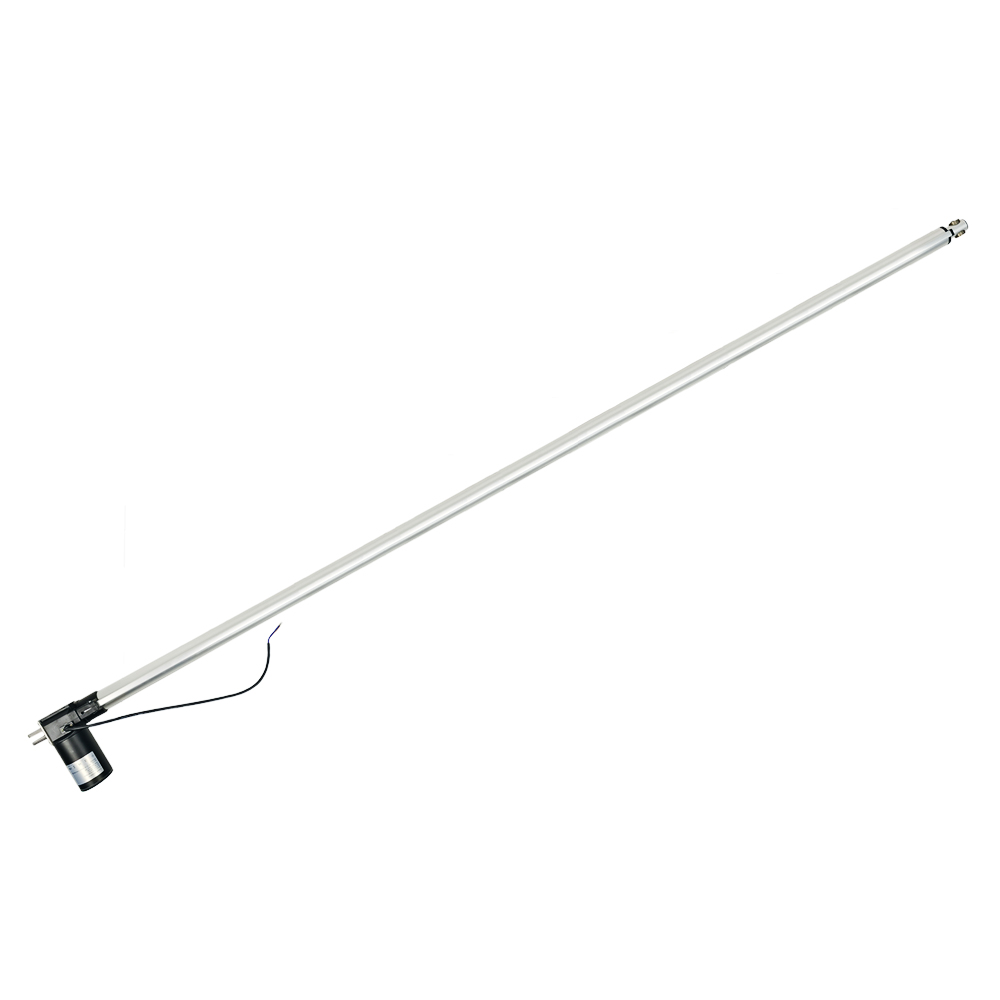

1200MM 12V 24V 6000N Elektrischer Linearantrieb Elektrozylinder

Applikation:
Hauptsächlich verwendet für Türen, Fenster, Keller, Falltüren, Solar-Tracking-Systeme, medizinische Geräte, Landmaschinen, Fahrzeuge, Schiffe, Aufzugsplattformen, Hubtische, TV-Aufzüge, Roboter, Schränke, Massagesofas, elektrische Betten, medizinische Stühle und andere elektrische Geräte. Es kann diese Geräte öffnen, schließen, schieben, ziehen, anheben und absenken.
Es kann hydraulische und pneumatische Produkte ersetzen, um den Stromverbrauch zu sparen.

Kennzeichen:
Hochwertige Produkte und hochwertige Dienstleistungen
Hochfestes verschleißfestes Getriebe
Teleskoprohr und Außenrohr aus Aluminiumlegierung, gute Korrosionsbeständigkeit
Robustes Design, Hochleistungs Gleichstrommotor
Starker Schub, bis zu 6000N / 600 kg bei 3.5mm/s
Mehrere Geschwindigkeits optionen, von 3.5 mm/s bis 38 mm/s
Mehrere Hublänge optionen, von 10 mm bis 2000 mm
Wir können jede Hublänge von 10 mm bis 2000 mm anpassen, z. B. 770 mm, 1250 mm, 1850 mm usw.
Fortschrittliche wasserdichte und staubdichte Technologie
Niedrige Stromverbrauch und niedrige Lärm
Eingebaute zwei Endlagenschalter, der Linearantrieb stoppt automatisch wenn die Hubstange die Endposition erreicht.
Eingebauter Endschaltersignalausgang ist optional.
Eingebauter Hallsensor ist optional, sodass Sie mit dem Synchronregler 2, 4 oder mehr Linearantriebe voll synchron betreiben können.
Eine manuelle Betätigungsvorrichtung ist optional. Sie ermöglicht das Aus- und Einfahren der Teleskopstange des Linearantriebs mit Handwerkzeugen.
Mit Selbsthemmungsfunktion, um die Lastposition nach dem Stopp zu halten, und es ist keine Stromversorgung erforderlich.
Wartungsfrei

Spezifikationen:
Optionale Arbeitsspannung: 12V DC oder 24V DC, und 24V ist die am häufigsten verwendete Betriebsspannung.
Hub: 1200 mm
Optionale Geschwindigkeit: 3.5±0.5mm/s, 5±1mm/s, 7±1.5mm/s, 9±2mm/s, 14±3mm/s, 18±4mm/s, 28±6mm/s, 38±8mm/s
Das Obige ist die Geschwindigkeit ohne Last, und die tatsächliche Arbeitsgeschwindigkeit wird sich allmählich verlangsamen, wenn die Last zunimmt.
Max. Last: 6000N / 600 kg bei 3.5mm/s
Linearantrieb kann maximale Tragfähigkeit erreichen, wenn es in vertikaler Richtung arbeitet, und die Zugkraft ist geringer als die Schubkraft.
Leerlaufstrom: 1~2A bei 12V oder 0.5~1A bei 24V
Volllaststrom: 6~12A bei 12V oder 3~6A bei 24V
Bitte verwenden Sie ein 12V/10A oder 24V/5A Netzteil, um einen Linearantriebe mit Strom zu versorgen, oder verwenden Sie ein 12V/20A oder 24V/10A Netzteil, um zwei Linearantriebe mit Strom zu versorgen, oder verwenden Sie ein 12V/50A oder 24V/25A Netzteil, um drei oder vier Linearantriebe mit Strom zu versorgen.
Wellendurchmesser: 24mm

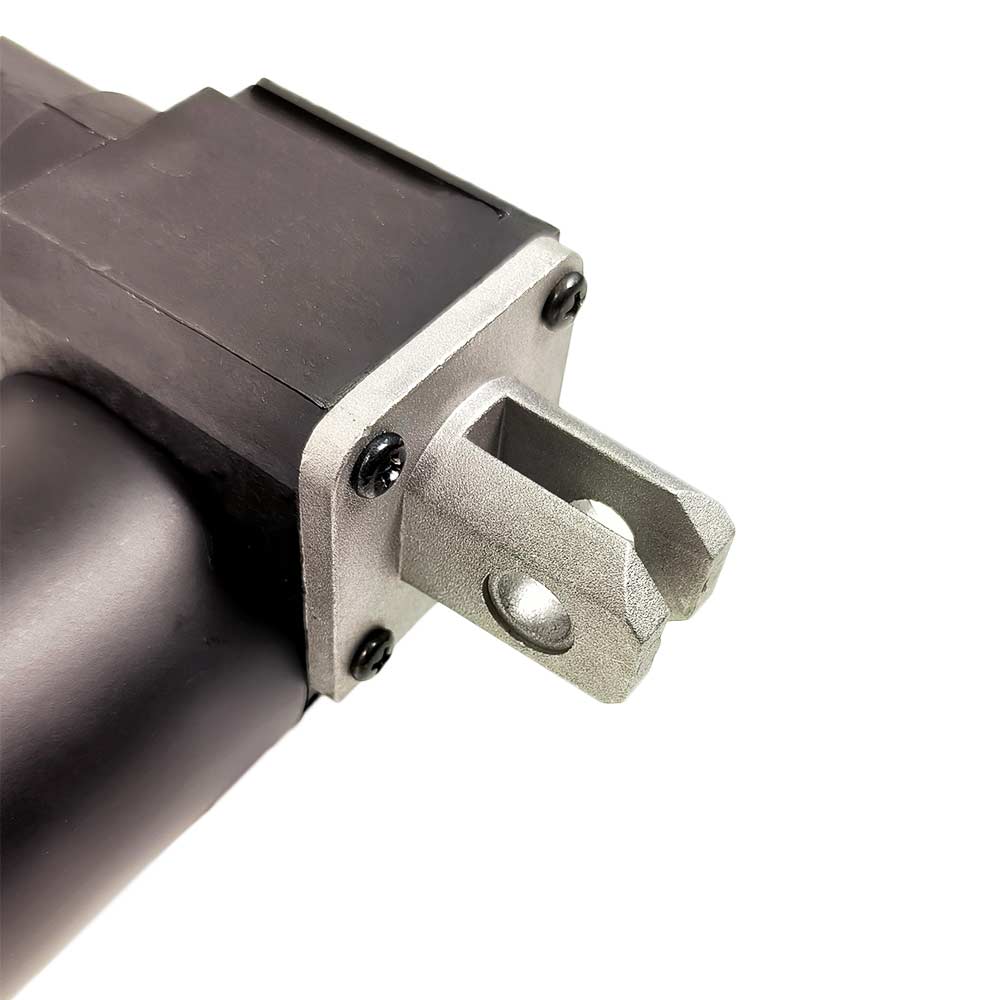

Der Durchmesser der Befestigungslöcher für die Front- und Rückverbinder: 10 mm
Gehäusematerial: Aluminiumlegierung
Hubstangenmaterial: Aluminiumlegierung
Zahnradmaterial: Polymer-Kunststoff
Motortyp: Gebürsteter Gleichstrommotor
Der Frontsteckverbinderstil kann angepasst werden: Standardmäßig ist es ein Steckverbinder mit offenem Loch, der mit Schlitzstecker, Innengewindestecker usw. angepasst werden kann. Sie können Zeichnungen zur Anpassung bereitstellen.
Die Ausrichtung der Front- und Rücksteckverbinder ist standardmäßig; wir können sie während der Produktion entsprechend den Kundenanforderungen um 90 Grad drehen.
Einschaltdauer: 10%, max. 3 Minuten Dauerbetrieb
Lebensdauer: ca. 25.000 Zyklen
Stromkabel: Zweidrähtiges Kabel für normale Linearantriebe; Sechsadriges Kabel für Linearantriebe mit eingebauten Hall-Sensoren; vier-, fünf- oder sechsadriges Kabel für Linearantriebe mit eingebauten Endschaltersignalausgängen.
Kabellänge der normalen Linearantrieb: 1000±10% mm, die Länge kann auch an Ihre spezifischen Anforderungen angepasst werden.
Zertifizierungen: CE
Umgebungstemperatur: -20℃ bis 60℃
Betriebsgeräusch: ca. 42dB~46dB (Linearantriebe mit unterschiedlichen Parametern haben unterschiedliche Geräuschpegel.)
Schutzklasse: IP43, nicht für den Außenbereich geeignet.

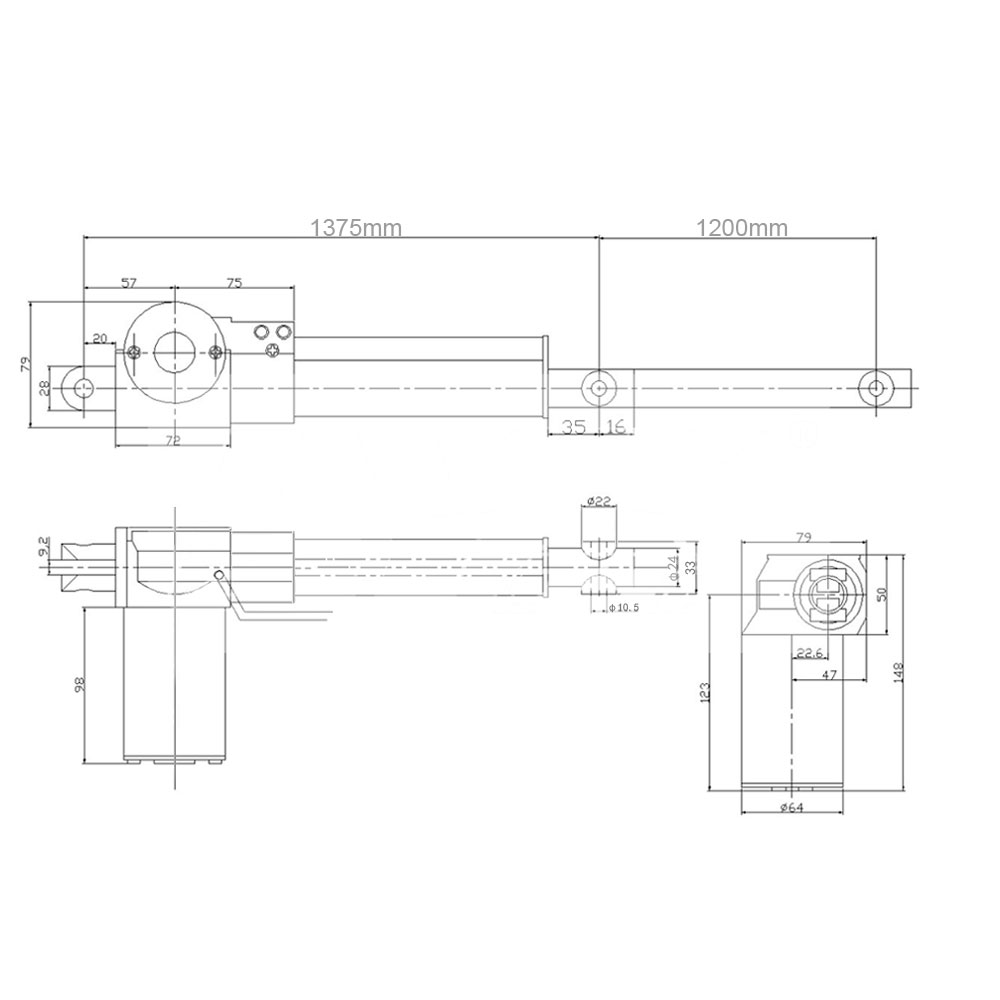

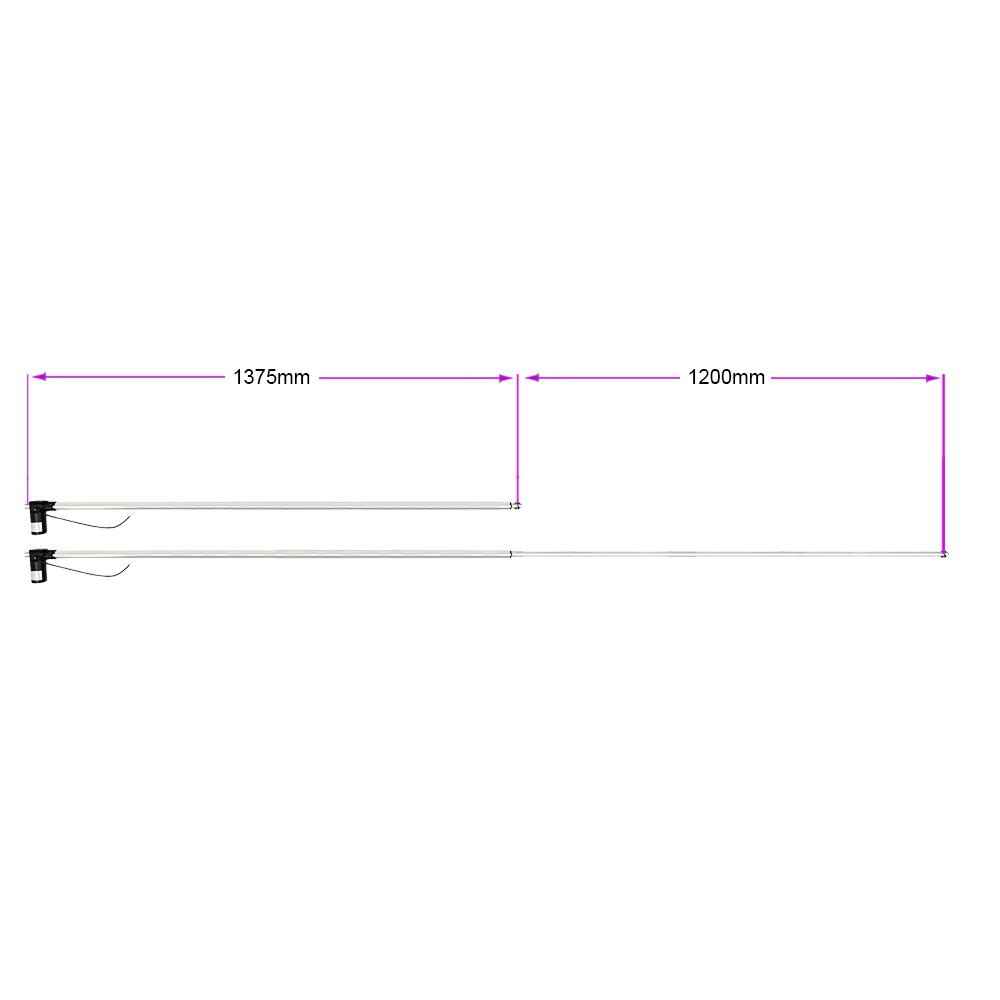

Hub und Länge (Modell 0041536):
Hub: 1200 mm.
Einzugslänge: Wenn der Linearantrieb vollständig eingefahren ist, beträgt der Mittenabstand zwischen den beiden Montagelöchern 1375 mm.
Ausfahrlänge: Wenn der Linearantrieb vollständig ausgefahren ist, beträgt der Mittenabstand zwischen den beiden Montagelöchern 2575 mm.

Der Linearantrieb verfügt über zwei eingebaute Endschalter. Wenn der Linearantrieb vollständig eingefahren oder ausgefahren ist, stoppt er automatisch.
Wir können die Position der eingebauten Endschalter während der Produktion anpassen, um die vom Kunden angegebenen Hub- und Einzugslängen zu erreichen.

Beachten 1: Der angegebene Hub muss kleiner sein als der Standardhub des bestellten Aktuators. Beispielsweise ist ein angegebener Hub von 1170 mm kleiner als der Standardhub des bestellten Aktuators (1200 mm). In diesem Fall wird die Einzugslänge entsprechend reduziert, sodass sich eine endgültige Einzugslänge von 1345 mm ergibt. Alternativ können Sie die ursprüngliche Standard-Einzugslänge von 1375 mm beibehalten.

Beachten 2: Die angegebene Einzugslänge muss kleiner sein als die Standard-Einzugslänge des bestellten Aktuators. Beispielsweise ist eine angegebene Einzugslänge von 1325 mm kleiner als die Standard-Einzugslänge des bestellten Aktuators (1375 mm). In diesem Fall muss der Hub ebenfalls entsprechend reduziert werden, sodass sich ein endgültiger effektiver Hub von 1150 mm ergibt.

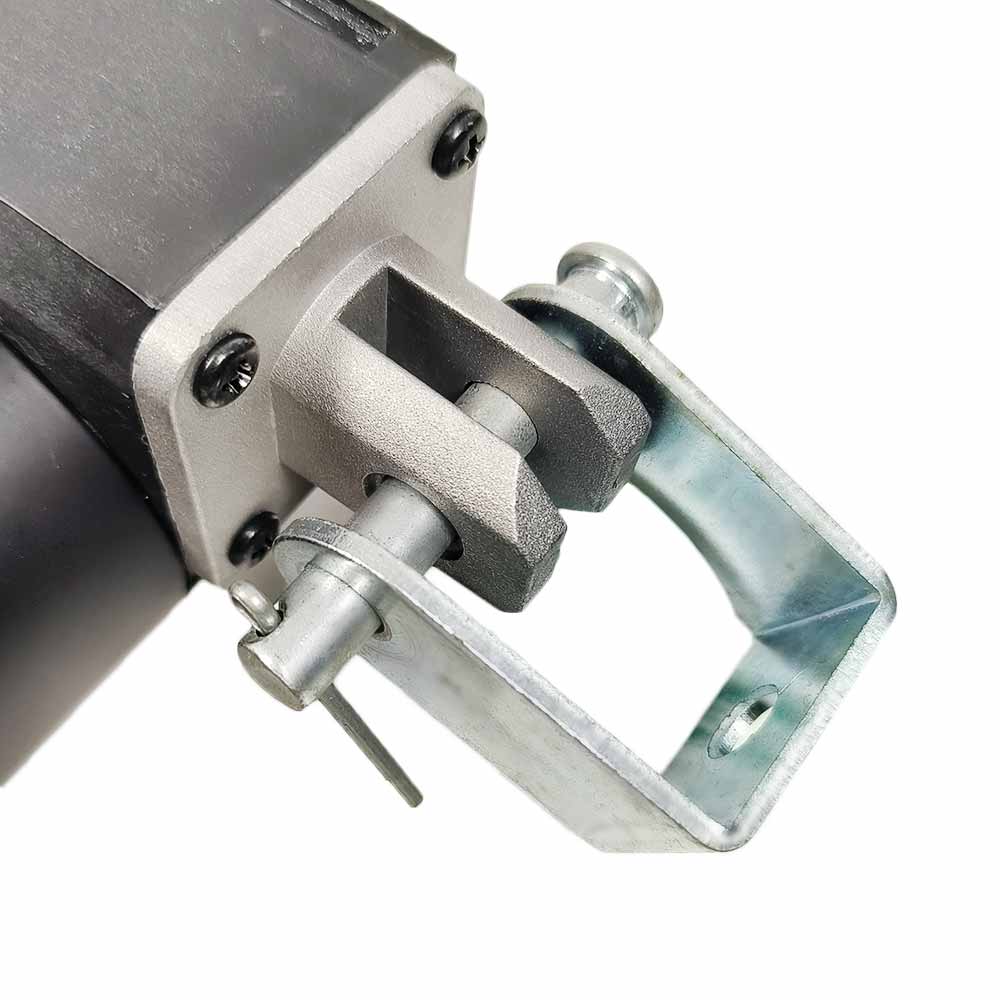

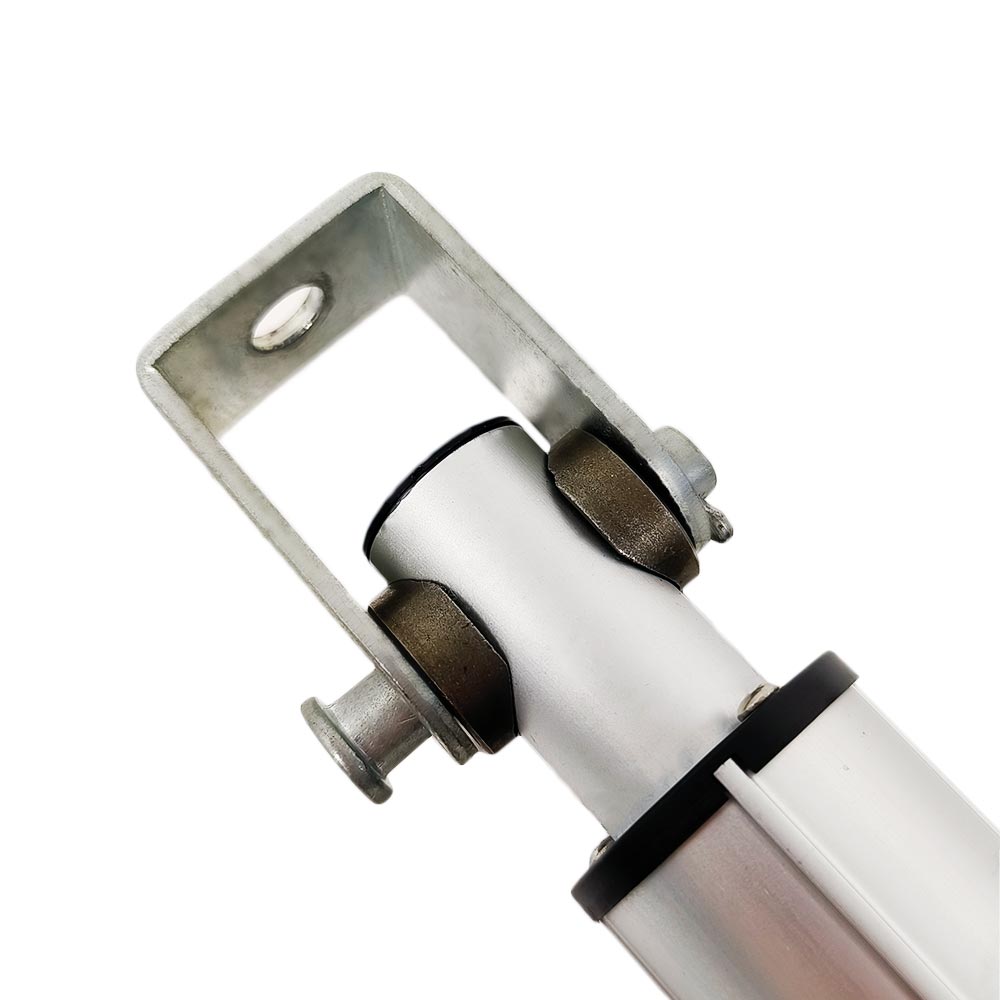

Montagehalterungen:
1. Dieser Linearantrieb enthält keine festen Montagehalterungen. klicken Sie bitte hier um sie zu kaufen.
2. Jeder Linearantrieb würde zwei Montagehalterungen benötigen, einer um den Kopf des Linearantriebs zu befestigen, und eine andere um die Unterseite des Linearantriebs zu befestigen.

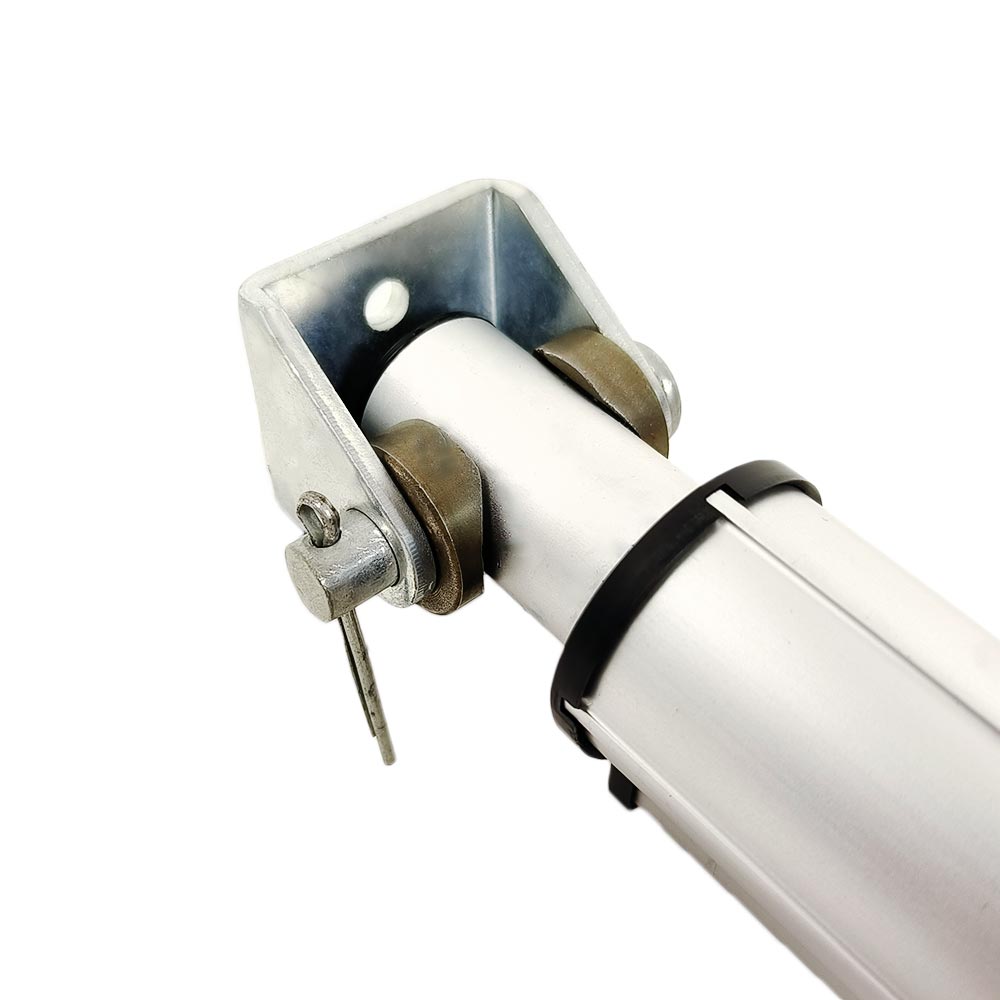

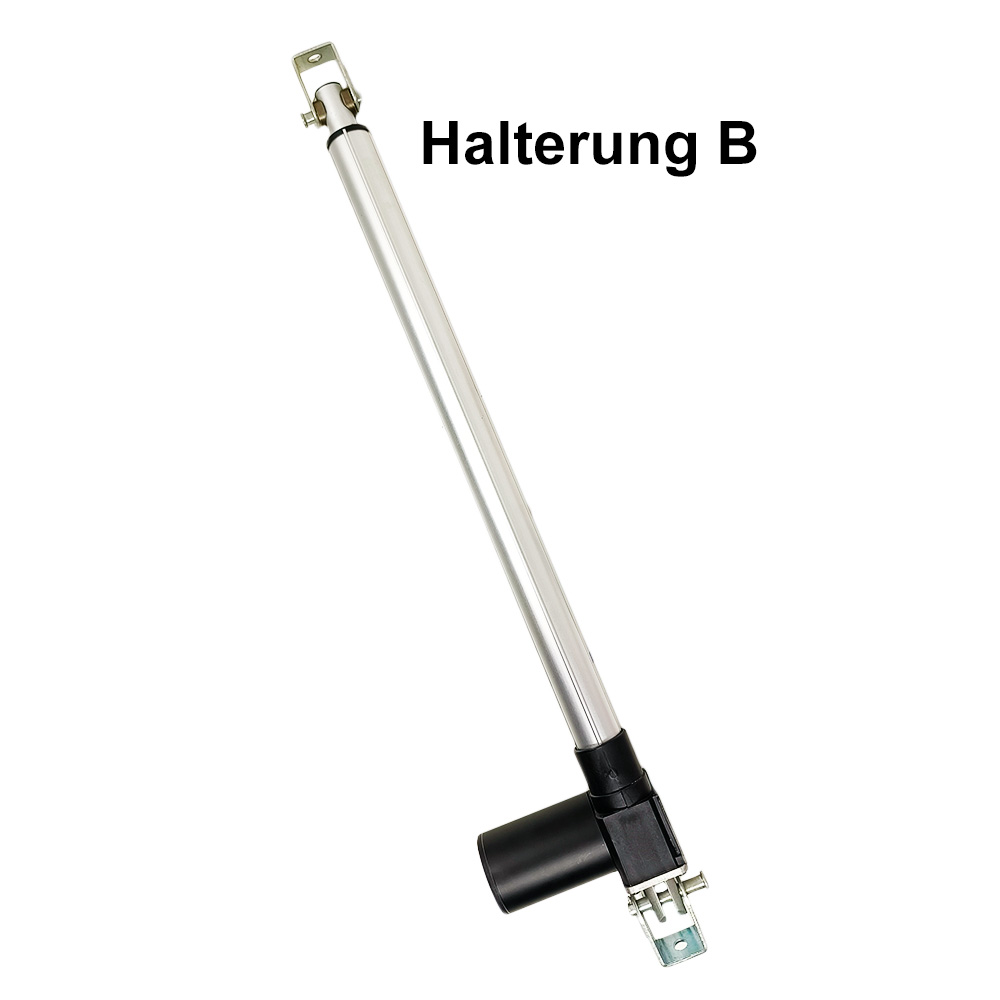

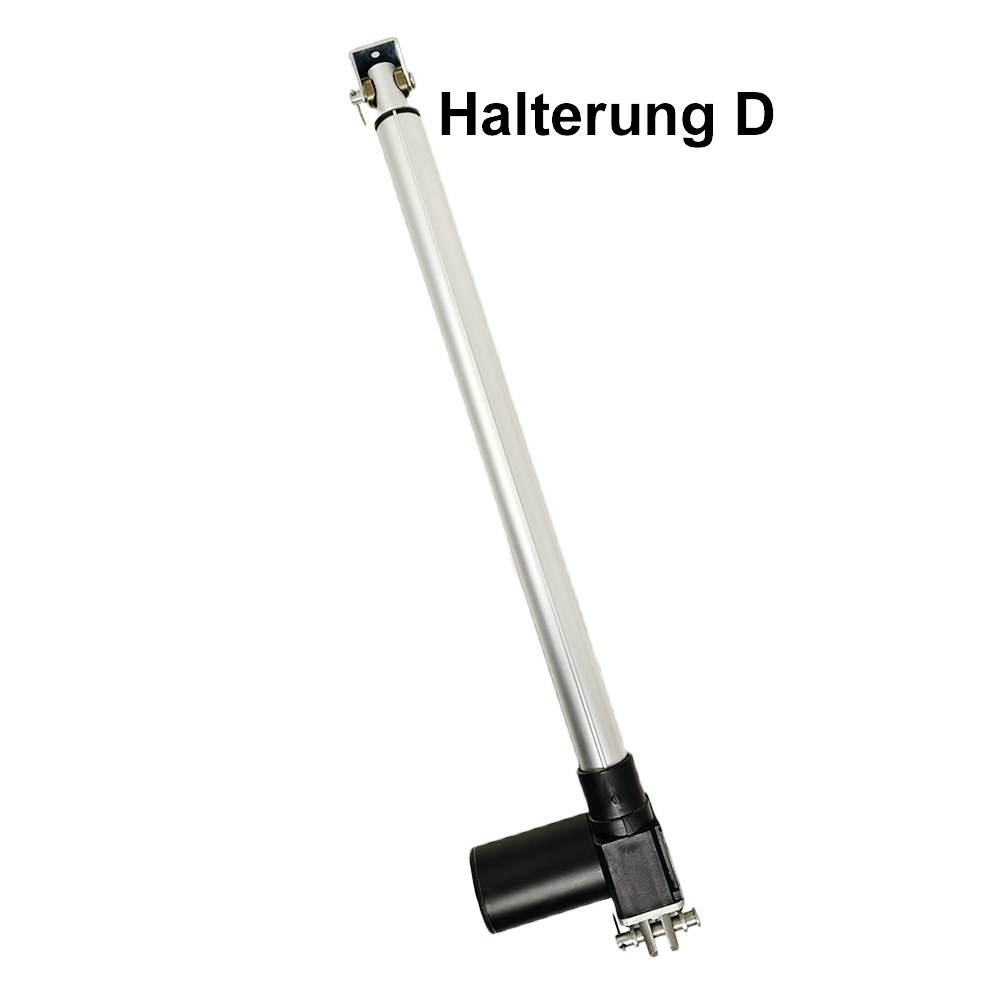

3. Kompatible Montagehalterungen: Halterung B und Halterung D .

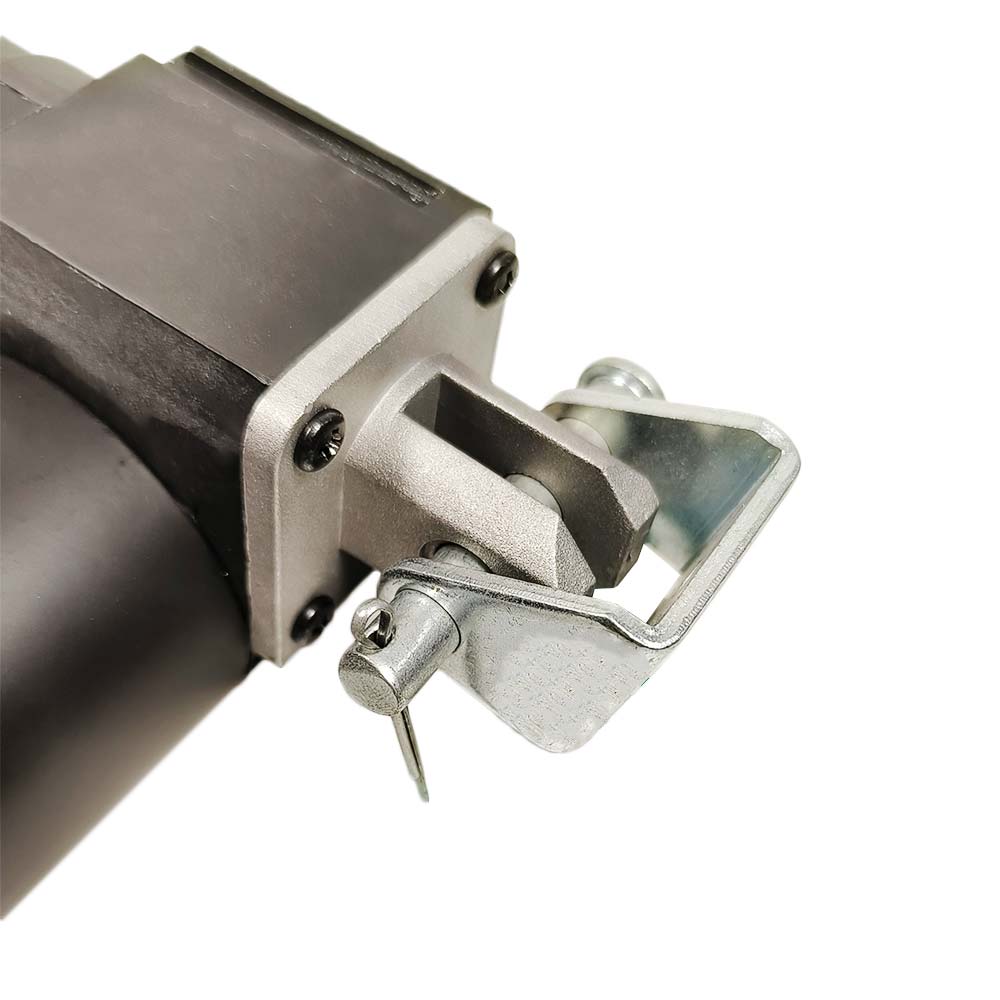

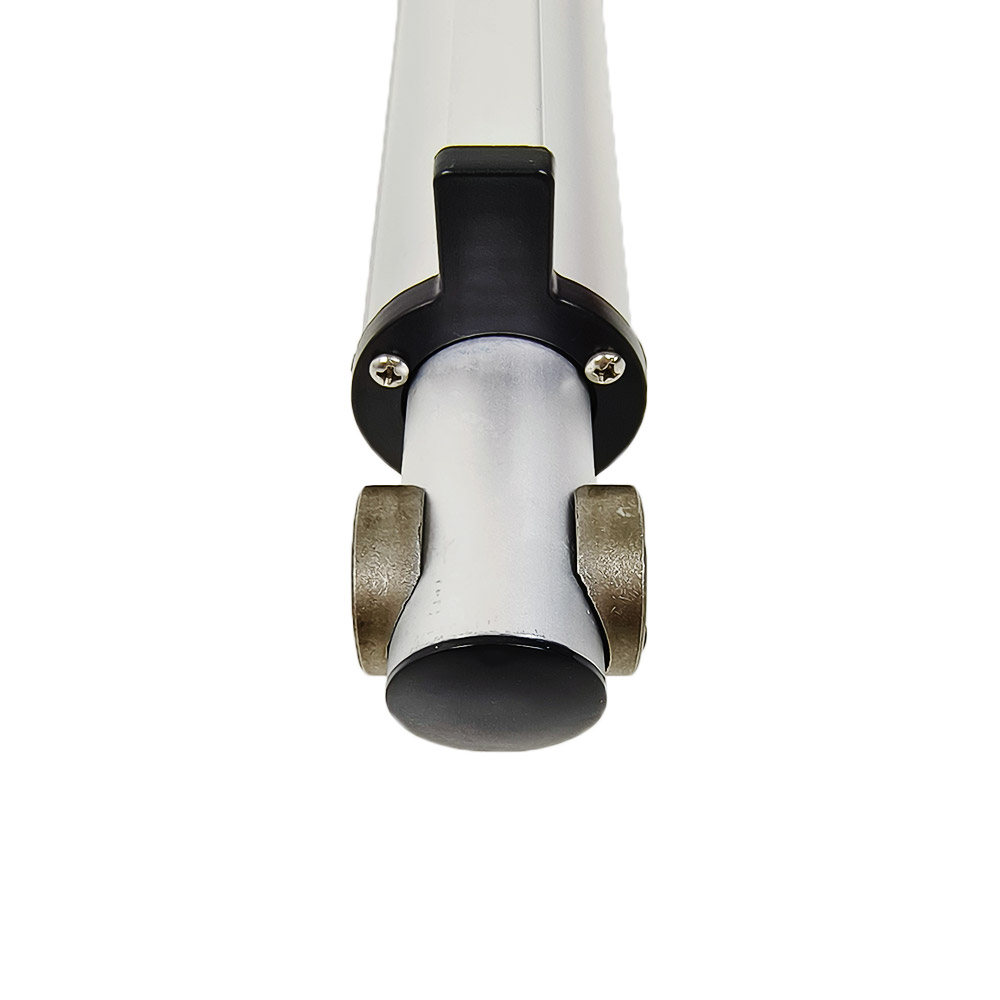

4. Dieser Linearantrieb ist auch mit zwei flachen Montagehalterungen kompatible: Flachplattenhalterung zur Fixierung des Kopfes (Modell 0043073) und Flachplattenhalterung zur Fixierung der Unterseite (Modell 0043074) .

Bedienung:
Wenn das braune Stromkabel mit dem Pluspol der Gleichstromversorgung und das blaue Stromkabel mit dem Minuspol der Gleichstromversorgung verbunden wird, fährt die Hubstange nach außen aus. Nach dem Umpolen der Versorgungsspannung fährt die Hubstange nach innen ein.

Anmerkung:
1. Wenn Sie ein Netzteil für den Linearantrieb benötigen, klicken Sie bitte hier um sie zu kaufen.
2. Wenn Sie externe Endschalter verwenden möchten, um den Linearantrieb an einer beliebigen Position zu stoppen, klicken Sie bitte hier um zu kaufen.
3. Wenn Sie einen Fernbedienungsschalter verwenden möchten, um Linearantriebe drahtlos zu bedienen, klicken Sie bitte hier um zu kaufen.
4. Wenn Sie zwei, drei oder vier Linearaktuatoren vollständig synchron steuern möchten, müssen Sie diesen Linearaktuatoren Hall Effekt Sensor hinzufügen, und einen Synchronisation Controller kaufen. klicken Sie bitte hier um zu kaufen.

Unterschiedliche Geschwindigkeiten und entsprechender Maximaler Schubkraft:
　

Leerlaufdrehzahl	Volllastgeschwindigkeit	Maximaler Schubkraft	Selbsthemmungskraft
3.5±0.5mm/s	3±0.5mm/s	6000 N / 600 kg	6000 N / 600 kg
5±1mm/s	3.5±1mm/s	5500 N / 550 kg	5500 N / 550 kg
7±1.5mm/s	5±1mm/s	3000 N / 300 kg	3000 N / 300 kg
9±2mm/s	7±1.5mm/s	2500 N / 250 kg	2500 N / 250 kg
14±3mm/s	10±2mm/s	2000 N / 200 kg	800 N / 80 kg
18±4mm/s	13±2mm/s	1200 N / 120 kg	600 N / 60 kg
28±6mm/s	20±4mm/s	1000 N / 100 kg	400 N / 40 kg
38±8mm/s	26±5mm/s	800 N / 80 kg	150 N / 15 kg

Anmerkung:
1. Die obigen Daten sind die maximale Tragfähigkeit, die erreicht werden kann, wenn der Linearantrieb in vertikaler Richtung läuft. Wenn das Gewicht Ihrer Ausrüstung (z. B. einer Kellertür) 100 kg beträgt und Sie einen Linearantrieb zum Öffnen dieser Tür verwenden möchten, müssen Sie die tatsächlich auf den Linearantrieb wirkende Kraft gemäß Ihrer Installationsmethode berechnen. Diese Kraft beträgt in der Regel das 2-5 fache des Gewichts der Kellertür. Wenn Sie nicht wissen, wie man es berechnet, wenden Sie sich bitte an uns, um Hilfe zu erhalten.
2. Das Obige ist die Geschwindigkeit ohne Last, und die tatsächliche Arbeitsgeschwindigkeit wird sich allmählich verlangsamen, wenn die Last zunimmt. Die Geschwindigkeit bei voller Last beträgt etwa 60–70% der Geschwindigkeit ohne Last.
3. Unterschiedliche Geschwindigkeiten entsprechen unterschiedlichen Höchstlasten. Bitte wählen Sie die richtige Geschwindigkeit entsprechend der Geschwindigkeit und der maximalen Belastung, die Sie benötigen.
4. Linearantriebe sind nicht für den Dauerbetrieb mit maximaler Last geeignet, wir empfehlen ihn bei etwa der Hälfte der Maximallast arbeiten zu lassen, um eine längere Lebensdauer zu erreichen.
5. Bei Linearaktuatoren mit einem Hub von mehr als 500 mm sollten Sie sie normalerweise nicht mit ihrem maximalen Hub unter schweren Lasten arbeiten lassen. Wenn Sie einen Hub von 600 mm wünschen, empfehlen wir Ihnen, einen Linearantrieb mit einem Hub von 700-800 mm zu wählen.
6. Die maximale Zugkraft der Linearantrieb ist etwas geringer als seine maximale Schubkraft.

Produktionszeit & Retoure oder Austausch

Die Linearantriebe sind kundenspezifische Produkte und nicht auf Lager. Wir brauchen 3~7 Arbeitstage, um sie nach den in Ihrer Bestellung angegebenen Parametern herzustellen und können daher keine Rücksendungen akzeptieren oder Bestellungen stornieren. Wenn die Kunden selbst ungeeignete Linearantriebe bestellen, nehmen wir auch keinen Umtausch an, bitte haben Sie Verständnis.

Erläuterung der Einfuhrzölle und Steuern

1. Unser Shop bietet je nach tatsächlicher Bestellsituation eine oder zwei verschiedene Versandmethoden an. Da wir von Hongkong (China) aus weltweit versenden, fallen unabhängig von der vom Kunden gewählten Versandmethode Einfuhrzölle für das Paket an.

2. Bei kleinen oder leichten Paketen wählen wir einen geeigneten Frachtführer aus, damit wir die Einfuhrzölle bei der Versendung im Namen des Kunden bezahlen können. Daher muss der Kunde bei Erhalt des Pakets keine Einfuhrzölle oder Steuern zahlen.

3. Bei großen oder schweren Paketen erheben die Zollbehörden die Einfuhrzölle und Steuern direkt vom Kunden – unabhängig davon, welchen Frachtführer wir wählen – entweder bei der Zollabfertigung oder bei der Zustellung des Pakets. Die Höhe der Zölle beträgt in der Regel etwa 20 % des Bestellwerts (ohne Versandkosten).

4. Wenn der Kunde wünscht, dass wir die Einfuhrzölle für ihn übernehmen, kontaktieren Sie uns bitte bei der Bestellung und zahlen Sie zusätzlich 20 % des Bestellbetrags als vorausgezahlte Zölle. Wir werden dann die Zölle für den Kunden bezahlen.

5. Wenn der Kunde sich dazu entscheidet, die Einfuhrzölle selbst zu zahlen, kontaktieren Sie uns bitte, nachdem er die Zölle bezahlt und das Paket erhalten hat. Wir stellen dem Kunden einen Rabattgutschein in einer bestimmten Höhe aus, den er für seinen nächsten Einkauf verwenden kann. Der Rabattbetrag entspricht dem niedrigeren Betrag aus den tatsächlich vom Kunden gezahlten Einfuhrzöllen oder 20 % des ursprünglichen Bestellbetrags (ohne Versandkosten).
Bitte beachten Sie: Eine Barerstattung der vom Kunden selbst gezahlten Einfuhrzölle ist nicht möglich. Wir danken Ihnen für Ihr Verständnis.

6. Wenn das Transportunternehmen oder der Zoll den Kunden zur Zahlung der Einfuhrzölle auffordert, wird das Paket zurückgesandt oder vernichtet, wenn der Kunde der Zahlung nicht zustimmt, und der Kunde muss die gesamte Verantwortung und Kosten tragen.

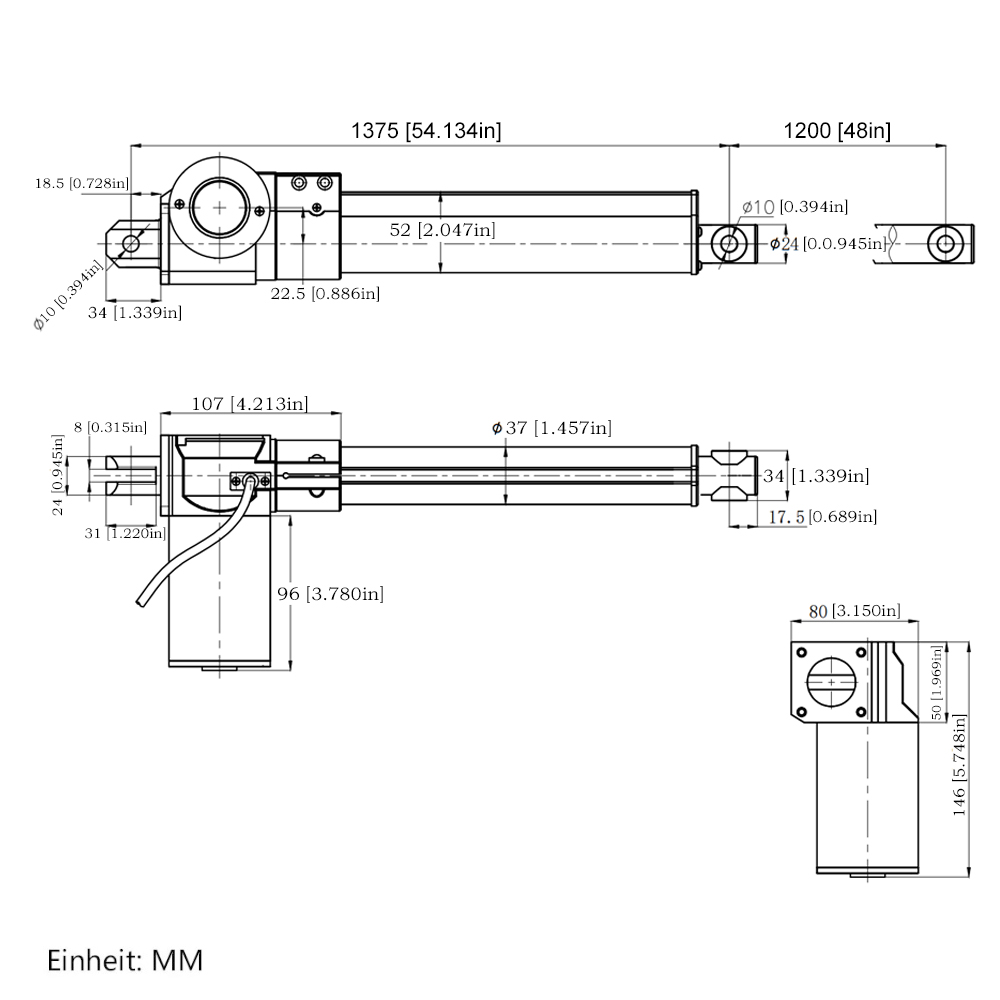

Klicken Sie hier, um die 3D-CAD-Modell-Dateien im STEP-Format herunterzuladen
