Lieferumfang:
1 x Linearantrieb A4

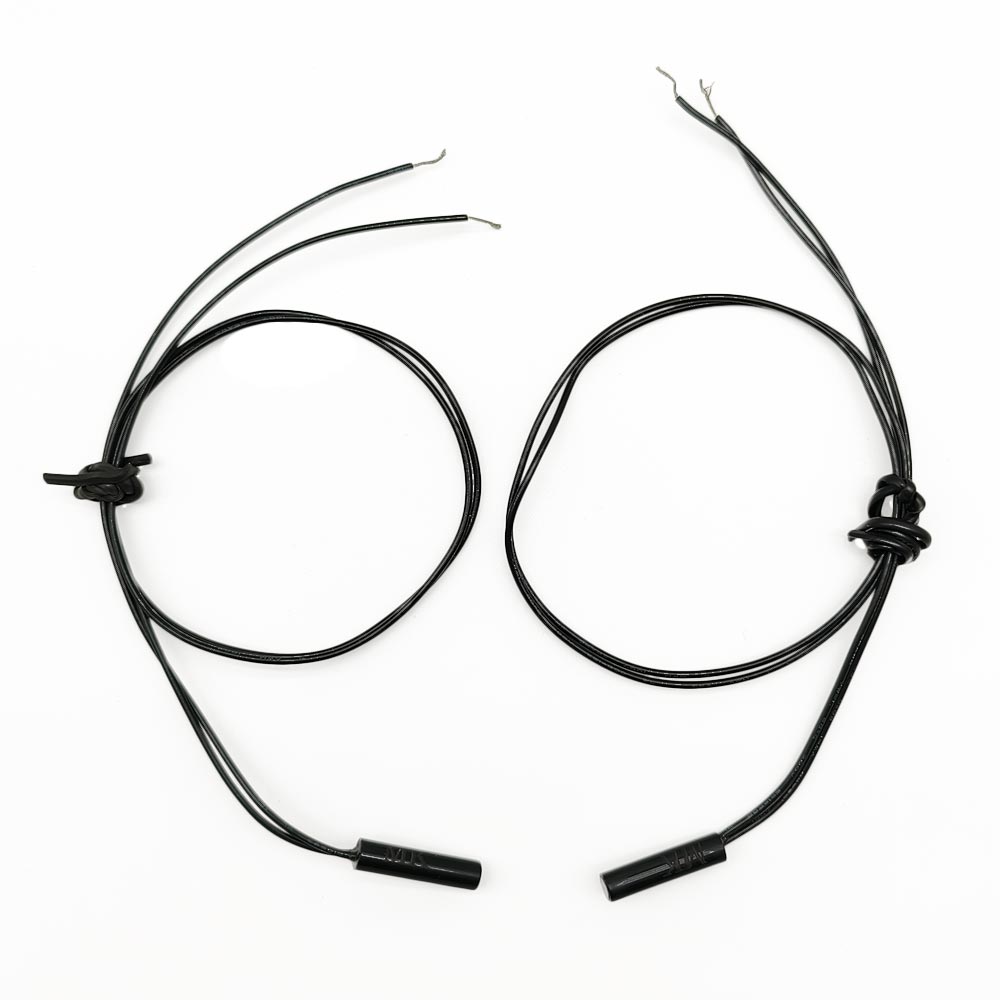

2 x Normalerweise geschlossener magnetischer Reedschalter
1 x Bedienungsanleitung
Einführung:

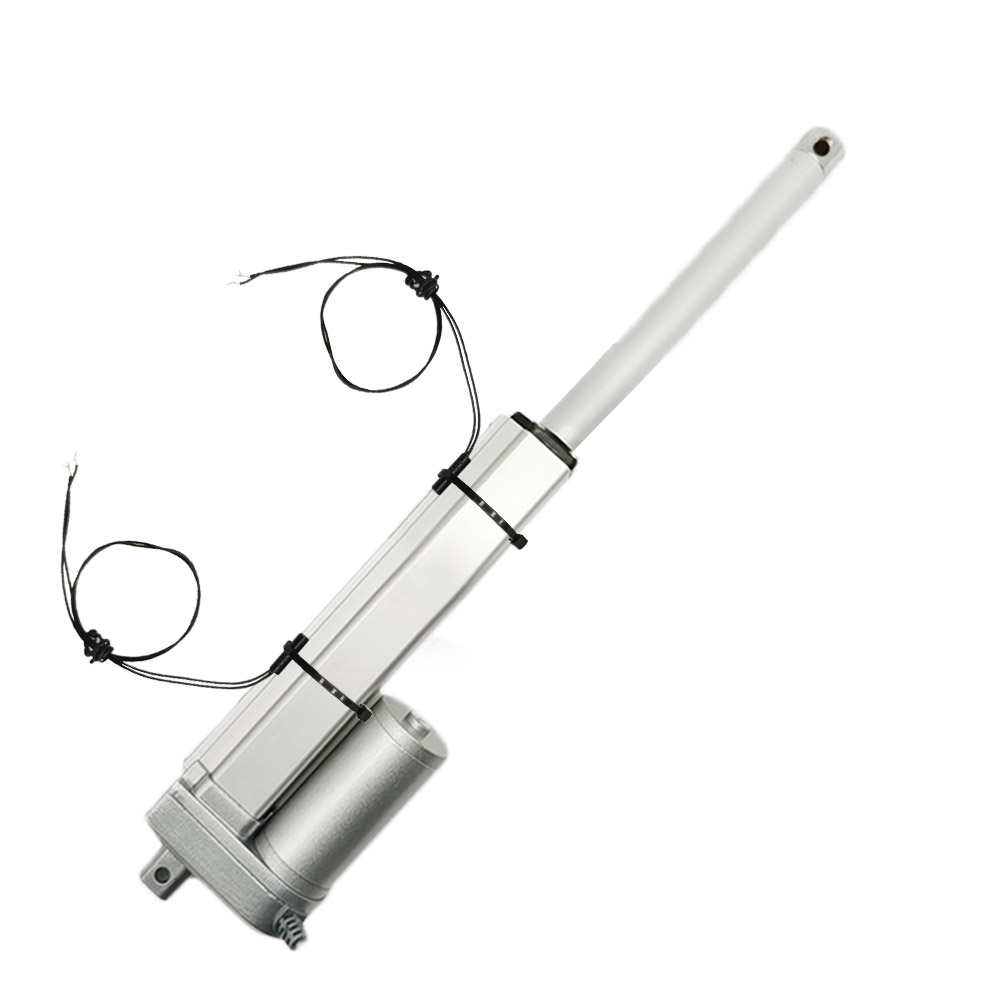

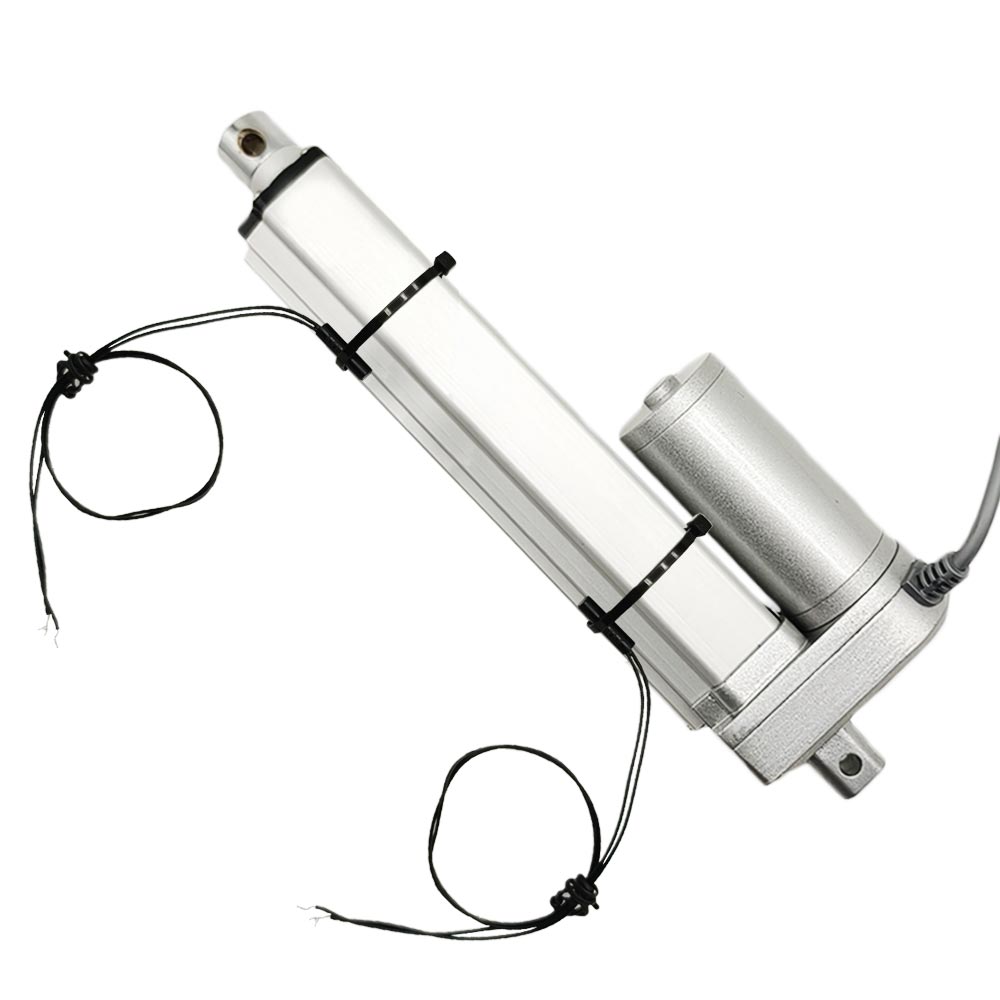

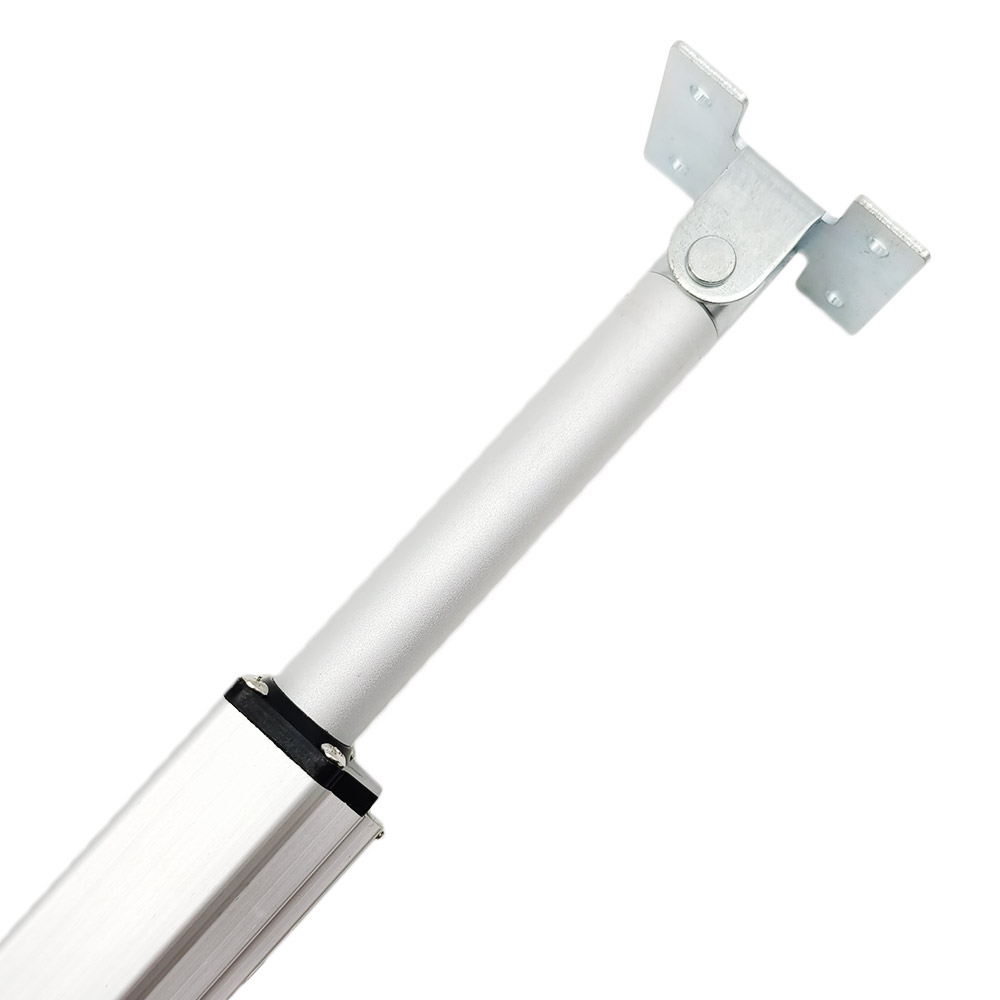

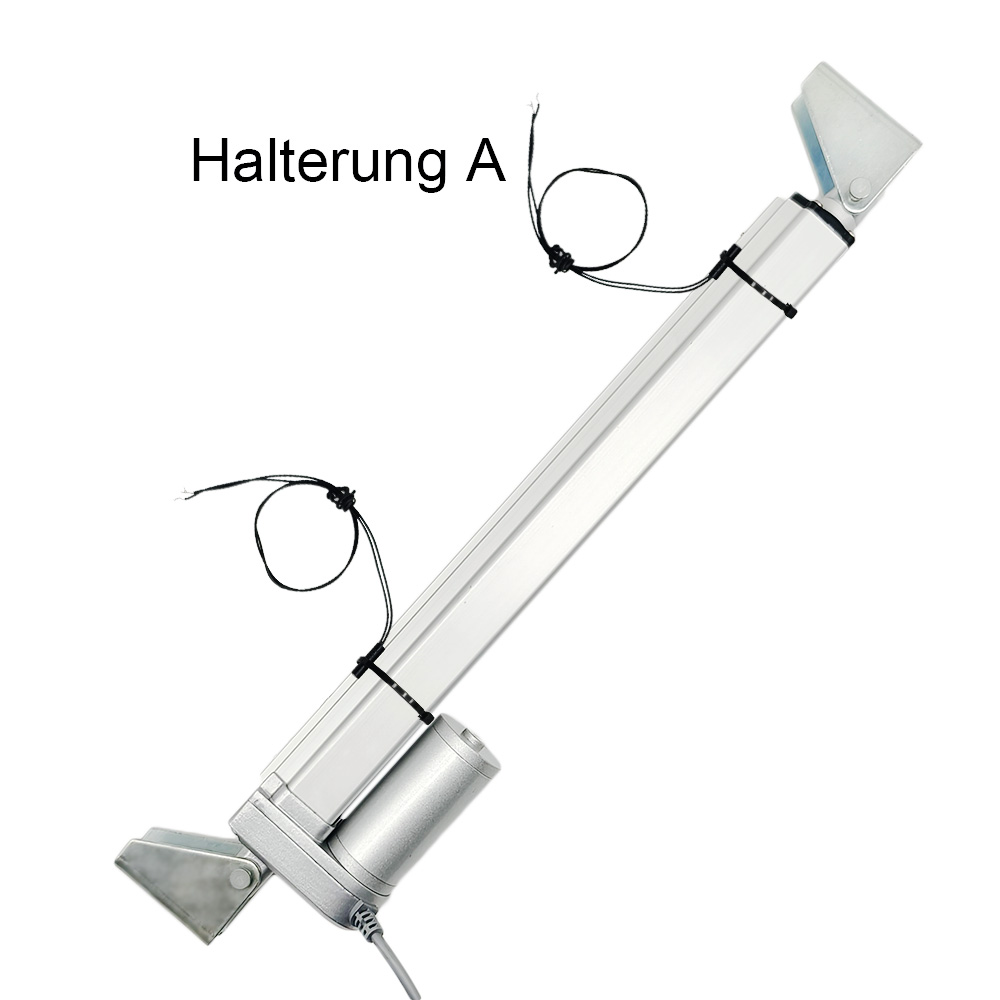

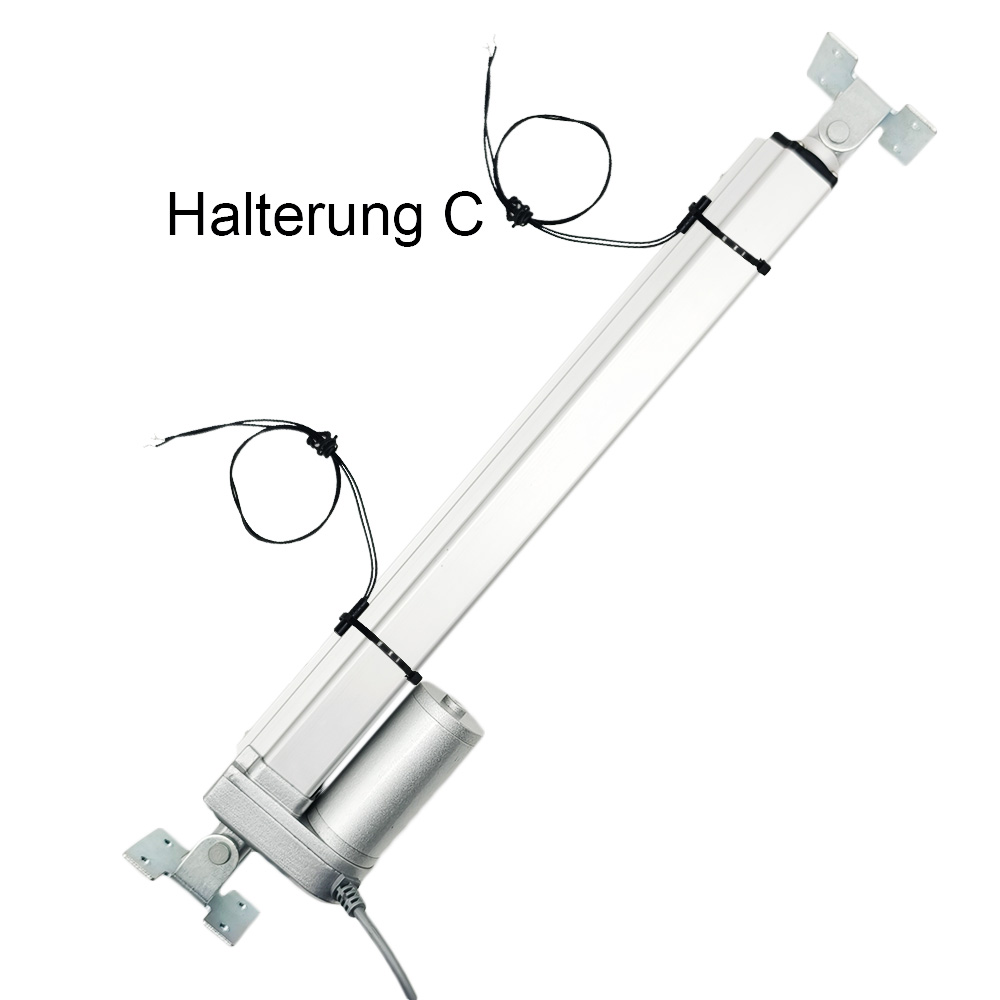

Dies ist ein Linearantrieb mit einstellbarem Hub. Er ist mit zwei externen
normalerweise geschlossene Magnetschaltern ausgestattet, die frei gleiten
können. Durch die Einstellung der Position dieser beiden normalerweise
geschlossene Magnetschaltern kann der Linearantrieb gesteuert werden, um
innerhalb der eingestellten Hublänge zu arbeiten. Beispielsweise können Sie
einen Linearantrieb mit einem Hub von 500 mm so einstellen, dass er sich
innerhalb eines Hubbereichs von 150 mm bis 400 mm bewegt.
Applikation:
Hauptsächlich verwendet für Türen, Fenster, Keller, Falltüren,
Solar-Tracking-Systeme, medizinische Geräte, Landmaschinen, Fahrzeuge,
Schiffe, Aufzugsplattformen, Hubtische, TV-Aufzüge, Roboter, Schränke,
Massagesofas, elektrische Betten, medizinische Stühle und andere elektrische
Geräte. Es kann diese Geräte öffnen, schließen, schieben, ziehen, anheben
und absenken.
Es kann hydraulische und pneumatische Produkte ersetzen, um den
Stromverbrauch zu sparen.
Kennzeichen:
Hochwertige Produkte und hochwertige Dienstleistungen
Neues Gehäusedesign, hohe Arbeitsstabilität
Metallgehäuse, geeignet für den Einsatz in sehr rauen Umgebungen
Metallgetriebe, hochfestes verschleißfestes Getriebe
Teleskoprohr und Außenrohr aus Aluminiumlegierung, gute
Korrosionsbeständigkeit
Robustes Design, Hochleistungs Gleichstrommotor
Starker Schub, bis zu 2000N / 200 kg bei 5mm/s
Mehrere Geschwindigkeits optionen, von 5 mm/s bis 160 mm/s
Mehrere Hublänge optionen, von 10 mm bis 1500 mm
Wir können jede Hublänge von 10 mm bis 1500 mm anpassen, z. B. 380 mm, 750
mm, 1250 mm usw.
Fortschrittliche wasserdichte und staubdichte Technologie
Niedrige Stromverbrauch und niedrige Lärm

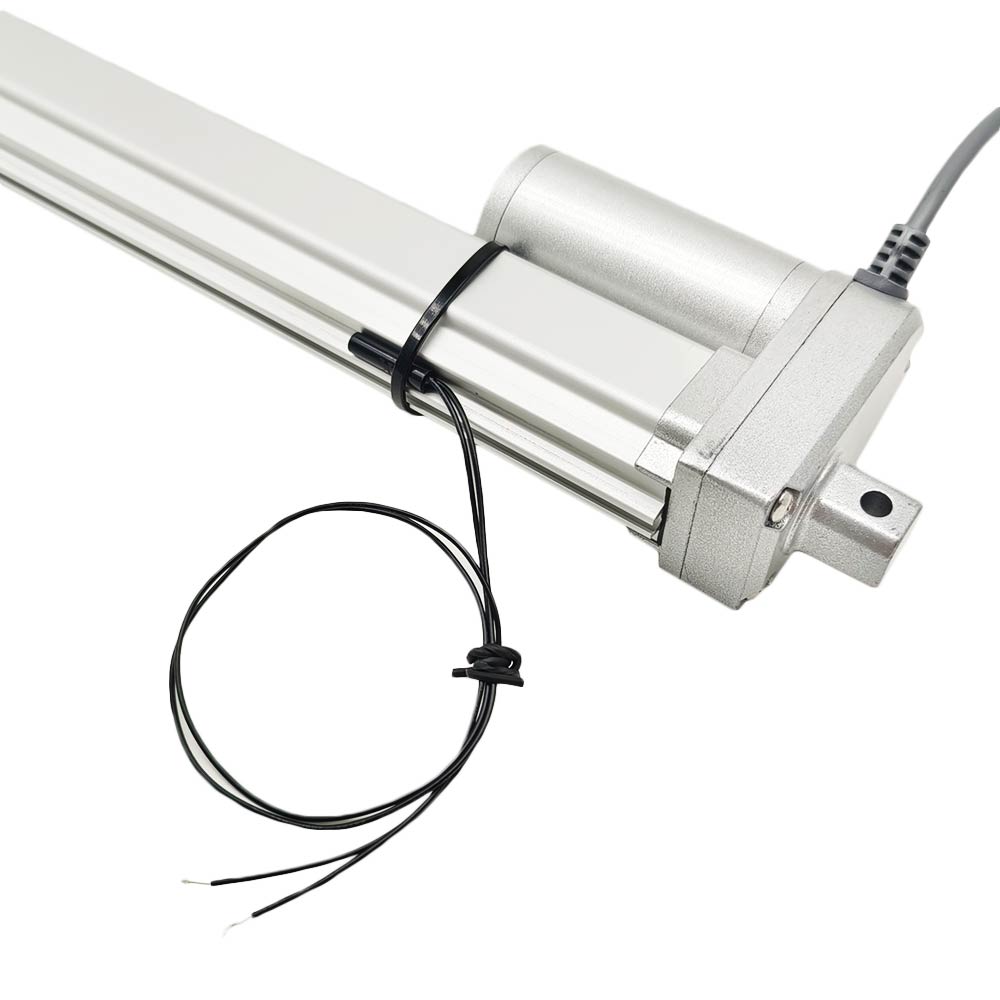

Ausgestattet mit zwei externen normalerweise geschlossene Magnetschaltern,
die frei gleiten können, kann der Linearantrieb durch die Einstellung der
Position dieser beiden normalerweise geschlossene Magnetschaltern gesteuert
werden, um innerhalb der eingestellten Hublänge zu arbeiten.
Sie können diesen Linearantrieb über einen Fernschalter steuern.
Eingebaute zwei Endlagenschalter, der Linearantrieb stoppt automatisch wenn
die Hubstange die Endposition erreicht.
Mit Selbsthemmungsfunktion, um die Lastposition nach dem Stopp zu halten,
und es ist keine Stromversorgung erforderlich.
Wartungsfrei
Spezifikationen:

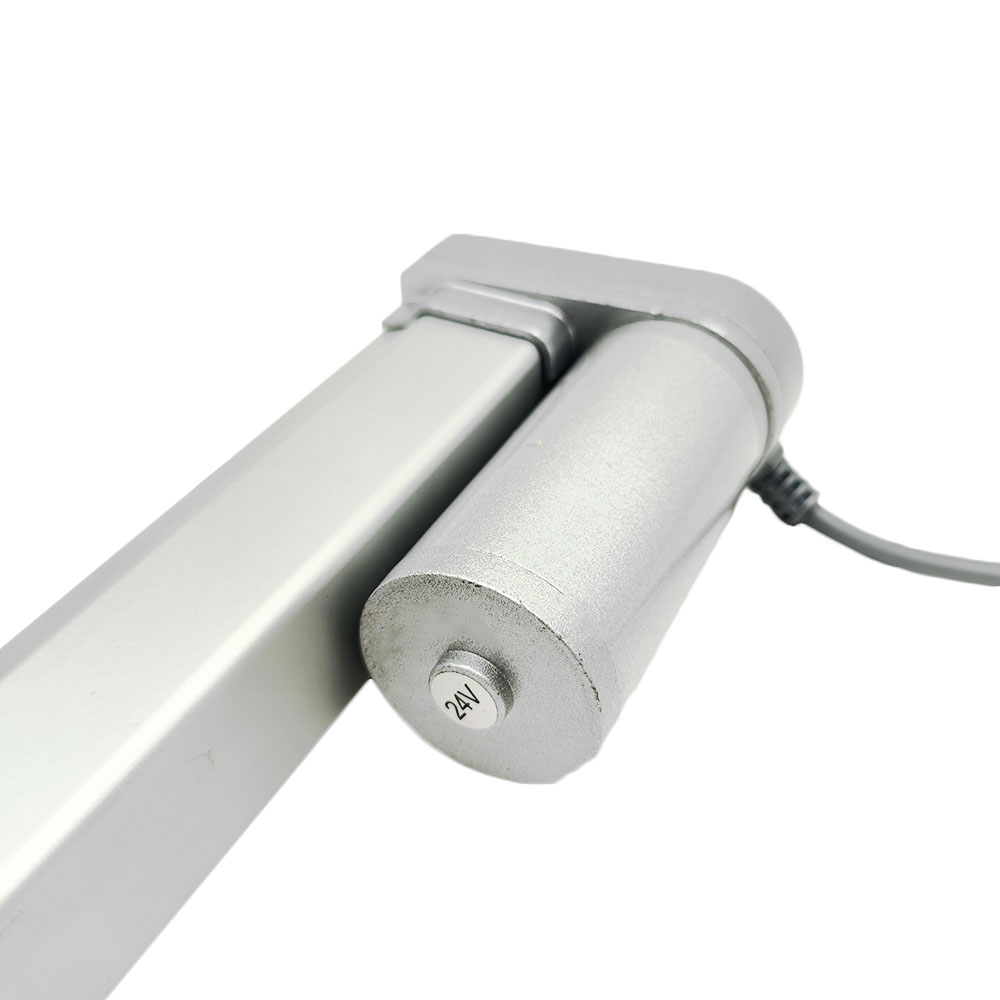

Optionale Arbeitsspannung: 12V DC, 24V DC, 36V DC oder 48V DC, und 24V ist
die am häufigsten verwendete Betriebsspannung.
Hubbereich: 100 mm
Optionale Geschwindigkeit: 5±1mm/s, 10±2mm/s, 15±3mm/s, 20±4mm/s, 25±5mm/s,
40±8mm/s, 55±10mm/s, 65±12mm/s, 100±15mm/s, 160±20mm/s
Das Obige ist die Geschwindigkeit ohne Last, und die tatsächliche
Arbeitsgeschwindigkeit wird sich allmählich verlangsamen, wenn die Last
zunimmt.
Max. Last: 2000N / 200 kg bei 5mm/s
Linearantrieb kann maximale Tragfähigkeit erreichen, wenn es in vertikaler
Richtung arbeitet, und die Zugkraft ist geringer als die Schubkraft.
Leerlaufstrom: 0.5~1A bei 12V oder 0.3~0.5A bei 24V
Volllaststrom: 3~6A bei 12V oder 1.5~3A bei 24V
Bitte verwenden Sie ein 12V/6A oder 24V/3A Netzteil, um den Linearantrieb
mit Strom zu versorgen.

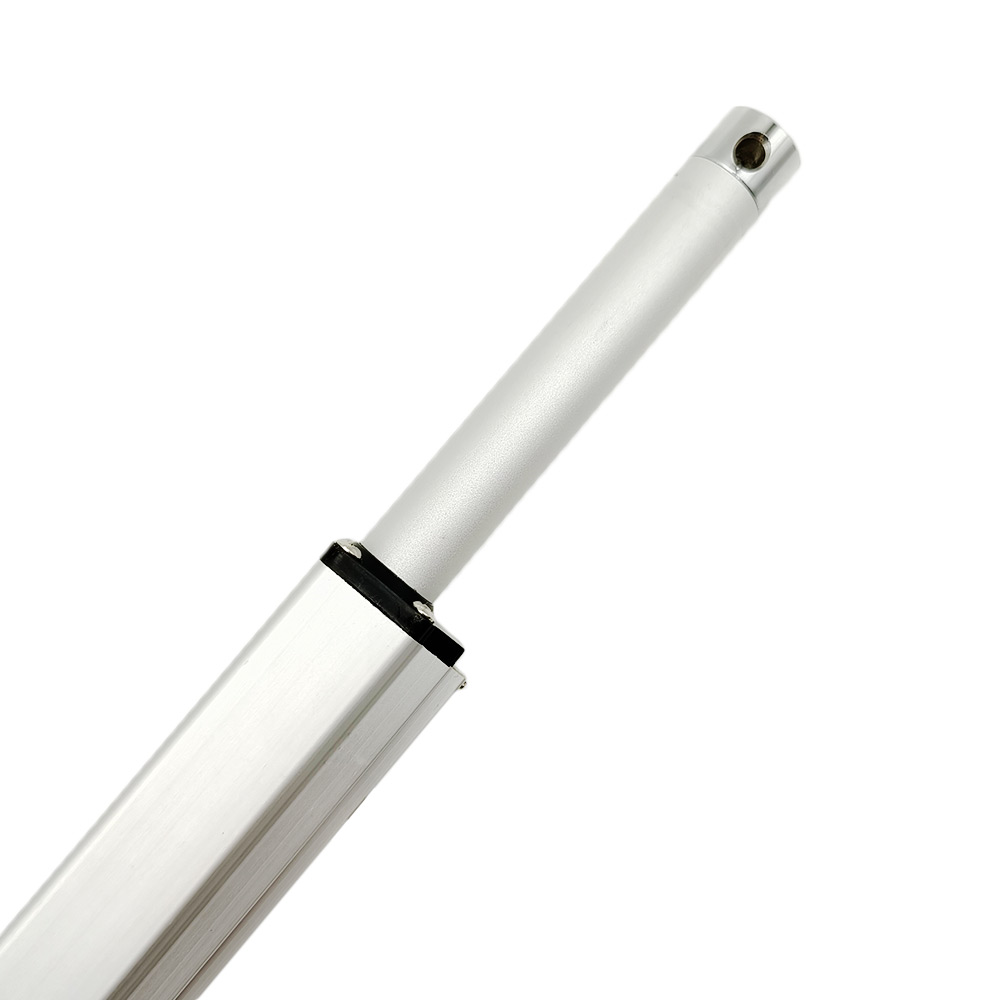

Wellendurchmesser: 20mm

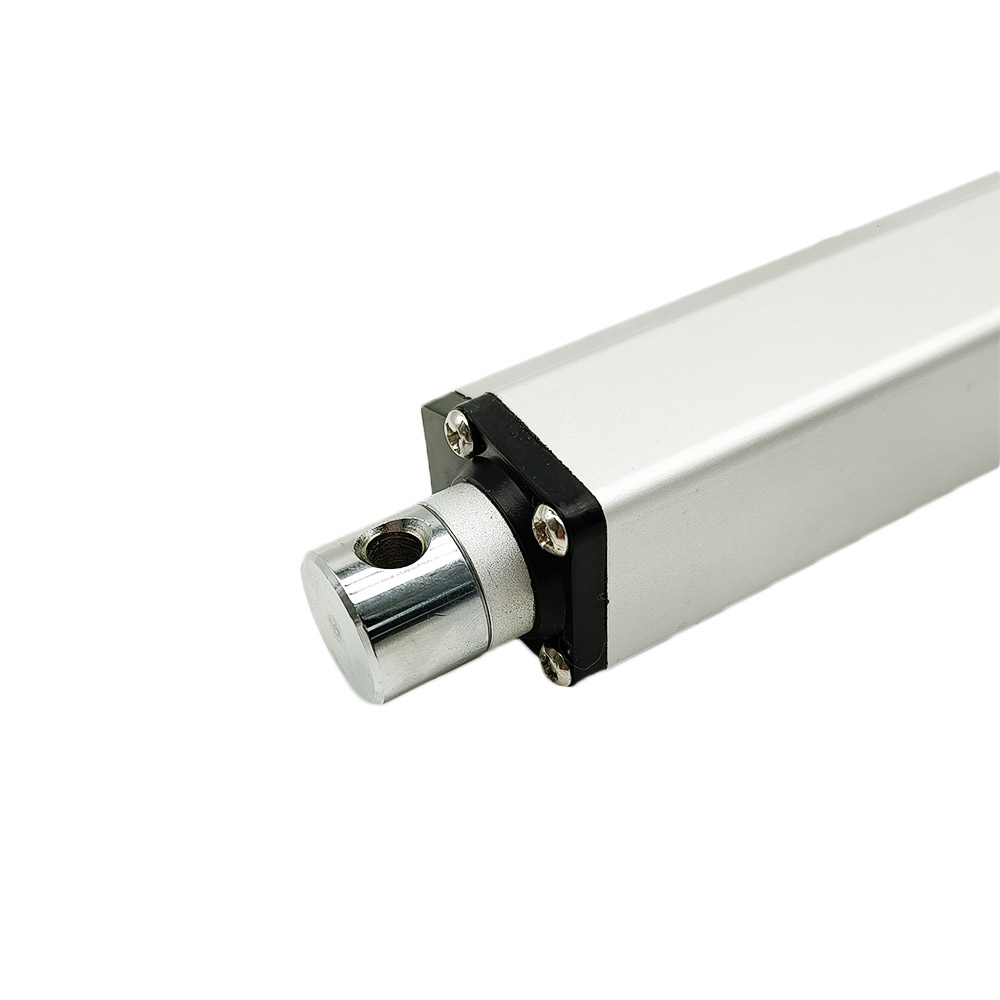

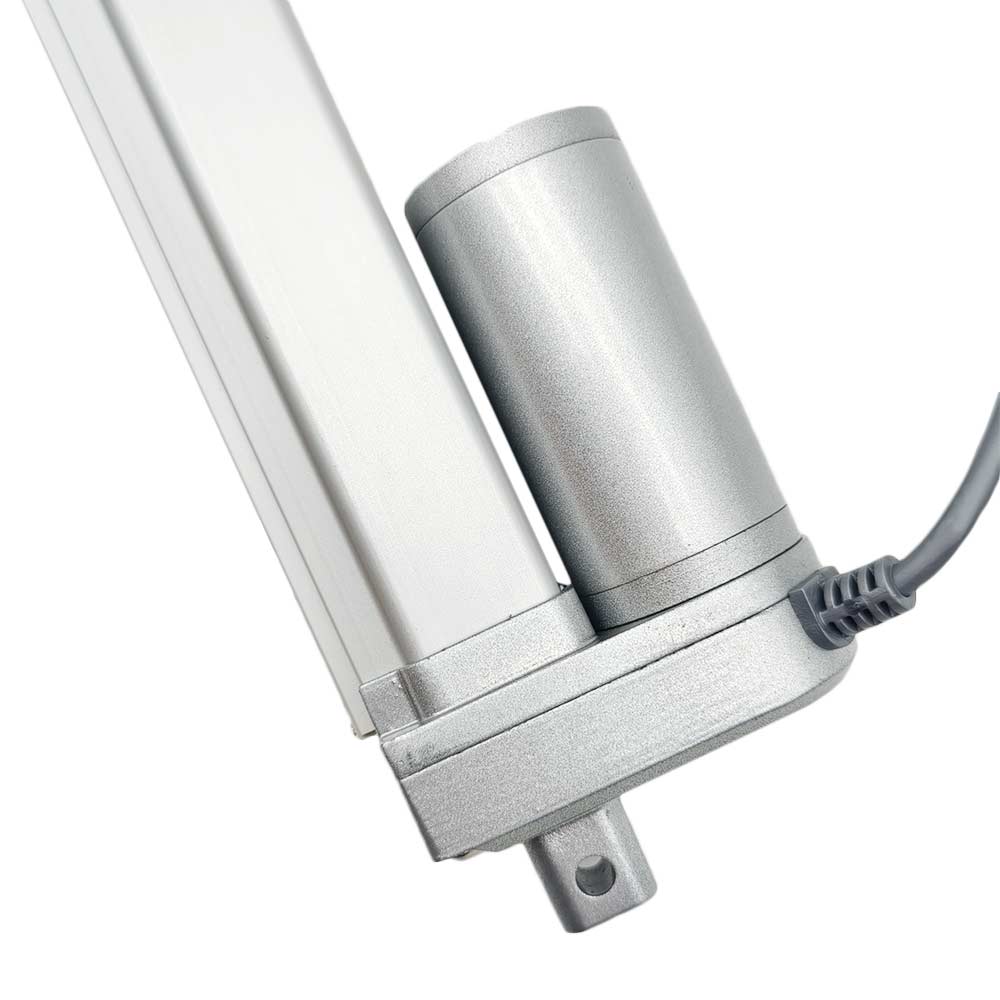

Der Durchmesser der Befestigungslöcher für die Front- und Rücksteckverbinder:
6mm
Gehäusematerial: Aluminiumlegierung
Hubstangenmaterial: Aluminiumlegierung
Zahnradmaterial: Stahllegierung
Motortyp: Gebürsteter Gleichstrommotor

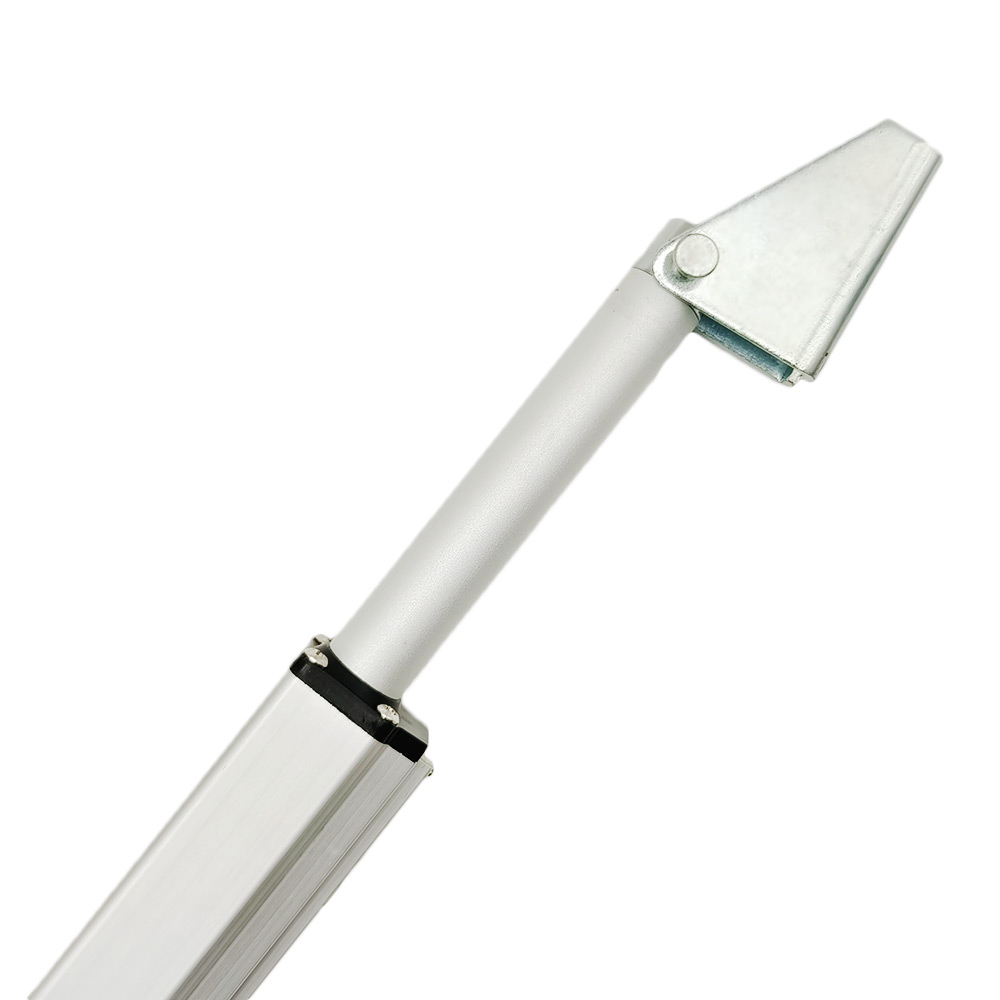

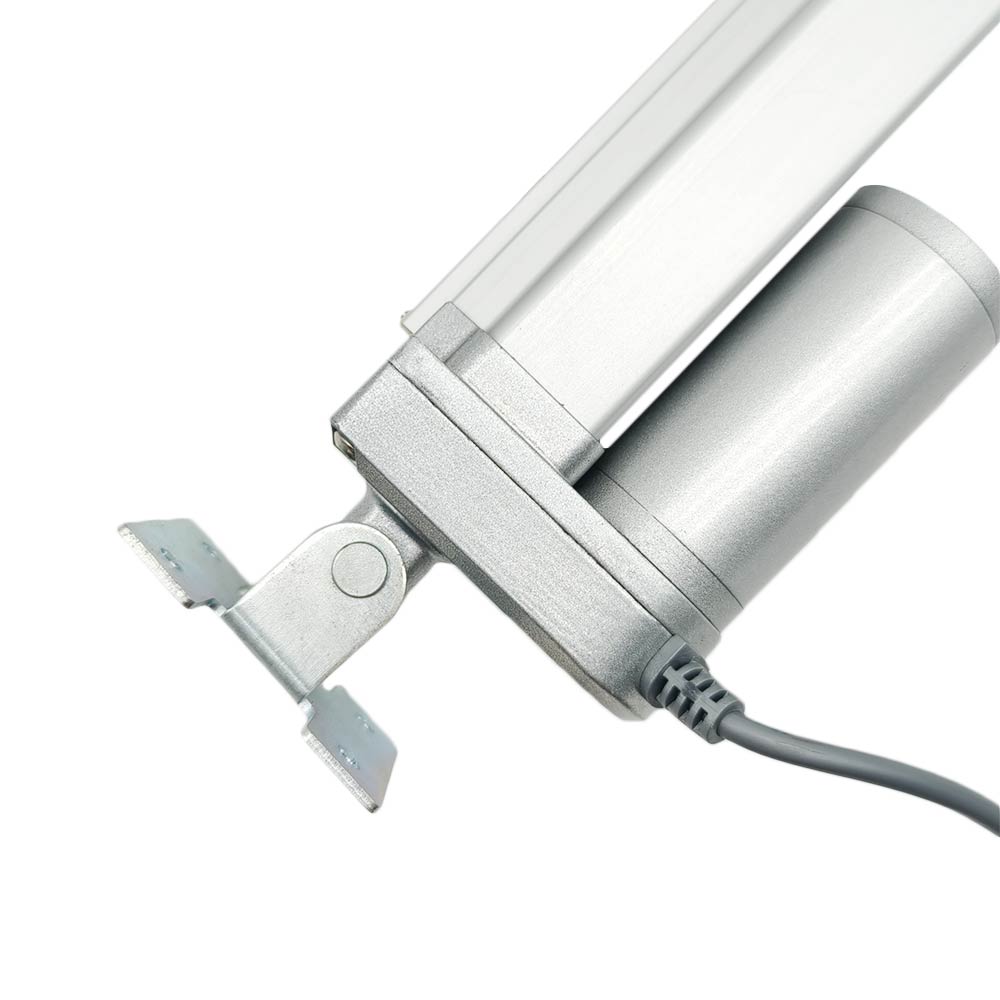

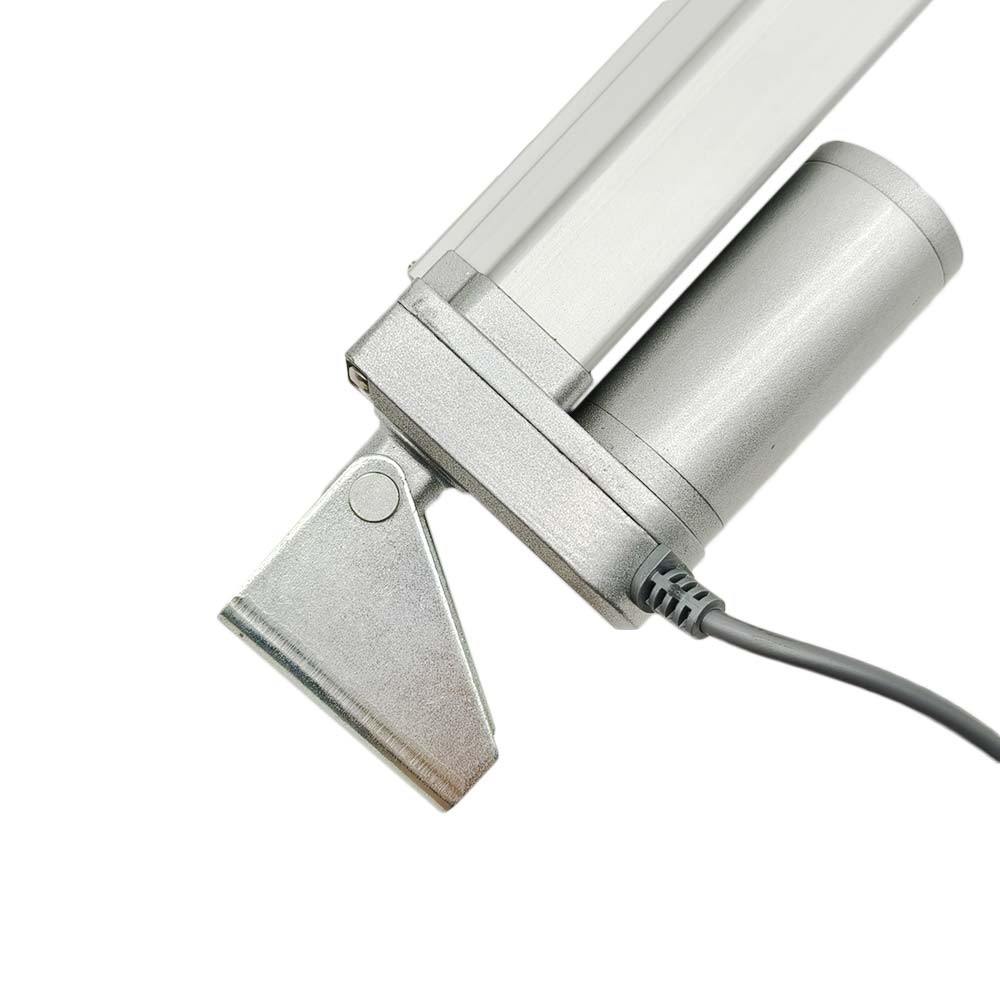

Der Frontsteckverbinderstil kann angepasst werden: Standardmäßig ist es ein
Steckverbinder mit offenem Loch, der mit Schlitzstecker, Innengewindestecker
usw. angepasst werden kann. Sie können Zeichnungen zur Anpassung
bereitstellen.
Die Ausrichtung des Frontsteckverbinders ist standardmäßig, wir können ihn
während der Produktion entsprechend den Kundenanforderungen um 90 Grad
drehen.
Einschaltdauer: 20%, max. 5 Minuten Dauerbetrieb
Lebensdauer: ca. 25.000 Zyklen
Stromkabel: Gewöhnlicher zweiadriger Draht.
Kabellänge der Linearantrieb: 500±10% mm, die Länge kann auch an Ihre
spezifischen Anforderungen angepasst werden.
Zertifizierungen: CE
Umgebungstemperatur: -26℃ bis 85℃
Betriebsgeräusch: ca. 46dB~56dB (Linearantriebe mit unterschiedlichen
Parametern haben unterschiedliche Geräuschpegel.)
Schutzklasse: IP65

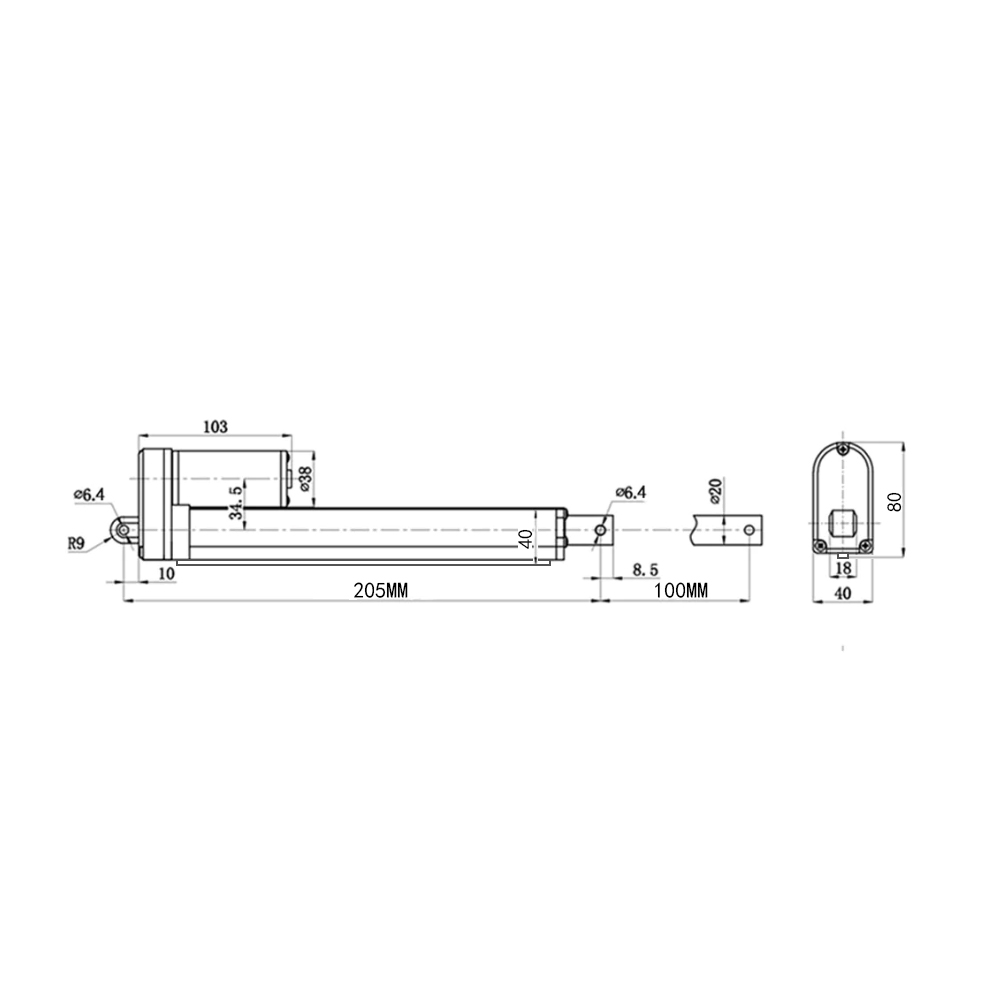

Hub und Länge (Modell 0041502-4):
Hub: 100 mm
Einzugslänge: Wenn der Linearantrieb vollständig eingefahren ist, beträgt
der Mittenabstand zwischen den beiden Montagelöchern 205 mm.
Ausfahrlänge: Wenn der Linearantrieb vollständig ausgefahren ist, beträgt
der Mittenabstand zwischen den beiden Montagelöchern 305 mm.
Der Linearantrieb verfügt über zwei eingebaute Endschalter. Wenn der
Linearantrieb vollständig eingefahren oder ausgefahren ist, stoppt er
automatisch.
Wir können die Position der eingebauten Endschalter während der Produktion
anpassen, um die vom Kunden angegebenen Hub- und Einzugslängen zu erreichen.
Geben Sie beispielsweise die Hublänge von 80 mm und die Einzugslänge von 230
mm an.
Beachten: Die angegebene Einzugslänge muss größer als die ursprüngliche
Länge sein, und der angegebene Hub muss kleiner als der ursprüngliche Hub
sein.
Bedienung:
Wenn das braune Stromkabel mit dem Pluspol der Gleichstromversorgung und das
blaue Stromkabel mit dem Minuspol der Gleichstromversorgung verbunden wird,
fährt die Hubstange nach außen aus. Nach dem Umpolen der Versorgungsspannung
fährt die Hubstange nach innen ein.
Anmerkung:
1. Wenn Sie ein Netzteil für den Linearantrieb benötigen, klicken Sie bitte
hier
um sie zu kaufen.
2. Wenn Sie einen Fernbedienungsschalter verwenden möchten, um
Linearantriebe drahtlos zu bedienen, klicken Sie bitte
hier
um zu kaufen.
Unterschiedliche Geschwindigkeiten und entsprechender Maximaler Schubkraft:
Geschwindigkeit ohne Last
Volllastgeschwindigkeit
Maximaler Schubkraft
Selbsthemmungskraft
5mm/s
2.5mm/s
2000N / 200 kg
2200N / 220 kg
10mm/s
5mm/s
1000N / 100 kg
1100N / 110 kg
15mm/s
7.5mm/s
800N / 80 kg
900N / 90 kg
20mm/s
10mm/s
700N / 70 kg
800N / 80 kg
25mm/s
13mm/s
600N / 60 kg
700N / 70 kg
40mm/s
20mm/s
350N / 35 kg
400N / 40 kg
55mm/s
28mm/s
250N / 25 kg
300N / 30 kg
65mm/s
33mm/s
200N / 20 kg
250N / 25 kg
100mm/s
50mm/s
150N / 15 kg
100N / 10 kg
160mm/s
80mm/s
100N / 10 kg
50N / 5 kg
Anmerkung:
1. Die obigen Daten sind die maximale Tragfähigkeit, die erreicht werden
kann, wenn der Linearantrieb in vertikaler Richtung läuft. Wenn das Gewicht
Ihrer Ausrüstung (z. B. einer Kellertür) 100 kg beträgt und Sie einen
Linearantrieb zum Öffnen dieser Tür verwenden möchten, müssen Sie die
tatsächlich auf den Linearantrieb wirkende Kraft gemäß Ihrer
Installationsmethode berechnen. Diese Kraft beträgt in der Regel das 2-5
fache des Gewichts der Kellertür. Wenn Sie nicht wissen, wie man es
berechnet, wenden Sie sich bitte an uns, um Hilfe zu erhalten.
2. Das Obige ist die Geschwindigkeit ohne Last, und die tatsächliche
Arbeitsgeschwindigkeit wird sich allmählich verlangsamen, wenn die Last
zunimmt. Die Geschwindigkeit bei voller Last beträgt etwa 60–70% der
Geschwindigkeit ohne Last.
3. Unterschiedliche Geschwindigkeiten entsprechen unterschiedlichen
Höchstlasten. Bitte wählen Sie die richtige Geschwindigkeit entsprechend der
Geschwindigkeit und der maximalen Belastung, die Sie benötigen.
4. Linearantriebe sind nicht für den Dauerbetrieb mit maximaler Last
geeignet, wir empfehlen ihn bei etwa der Hälfte der Maximallast arbeiten zu
lassen, um eine längere Lebensdauer zu erreichen.
5. Bei Linearaktuatoren mit einem Hub von mehr als 500 mm sollten Sie sie
normalerweise nicht mit ihrem maximalen Hub unter schweren Lasten arbeiten
lassen. Wenn Sie einen Hub von 600 mm wünschen, empfehlen wir Ihnen, einen
Linearantrieb mit einem Hub von 700-800 mm zu wählen.
6. Wenn die Geschwindigkeit des Linearantriebs 100mm/s oder 160mm/s beträgt,
die Selbsthemmungskraft ist viel kleiner als die Schubkraft. Bei anderen
Geschwindigkeiten ist die Selbsthemmungskraft größer als der Schub.
7. Die maximale Zugkraft der Linearantrieb ist etwas geringer als seine
maximale Schubkraft.
Verdrahtung für Fernschalter:
Wenn Sie einen Fernschalter zur Steuerung der Linearantrieb verwenden,
machen wie folgende:
1. Verbinden Sie zwei Drähte der DC Stromversorgung an des zwei Klemmen
Stromversorgung der Fernschalter.
2. Verbinden Sie zwei Drähte der Linearantrieb an des zwei Klemmen Motor der Fernschalter. Sie können diese beiden Drähte austauschen, um die
Bewegungsrichtung der Linearantrieb zu ändern.

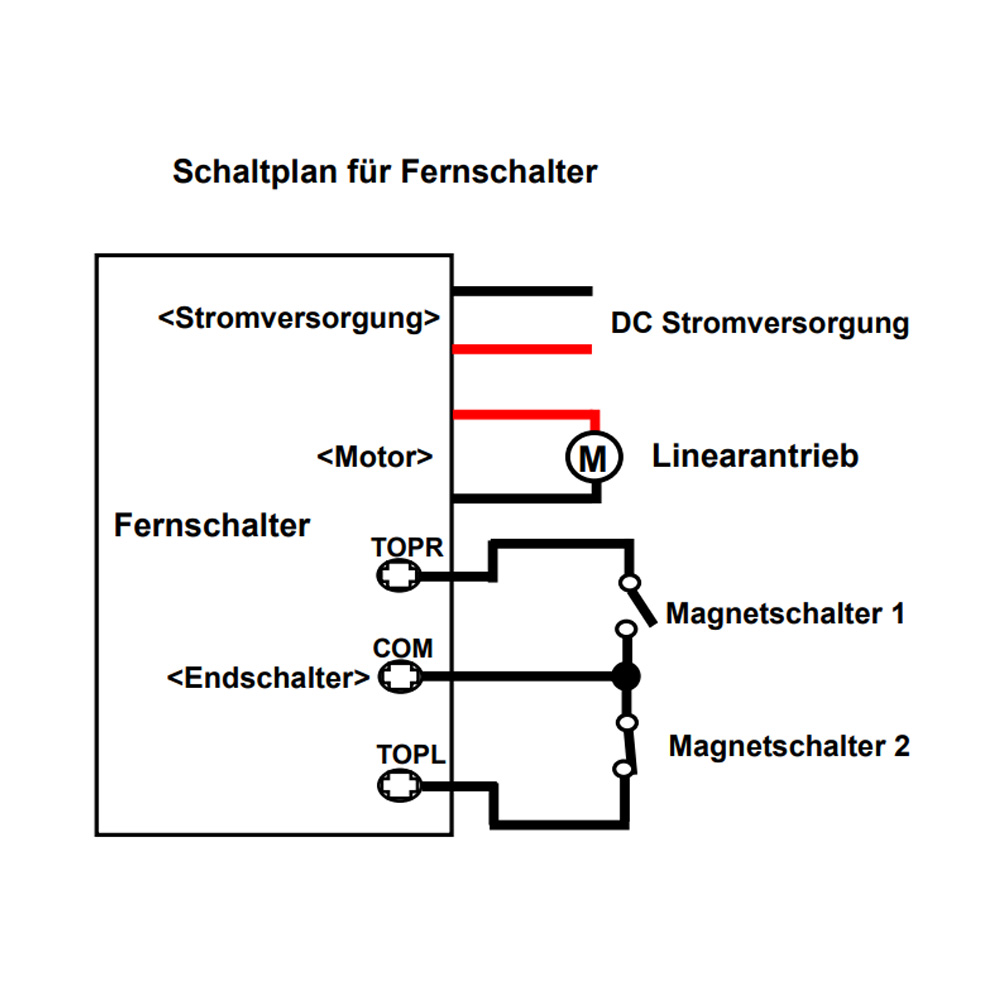

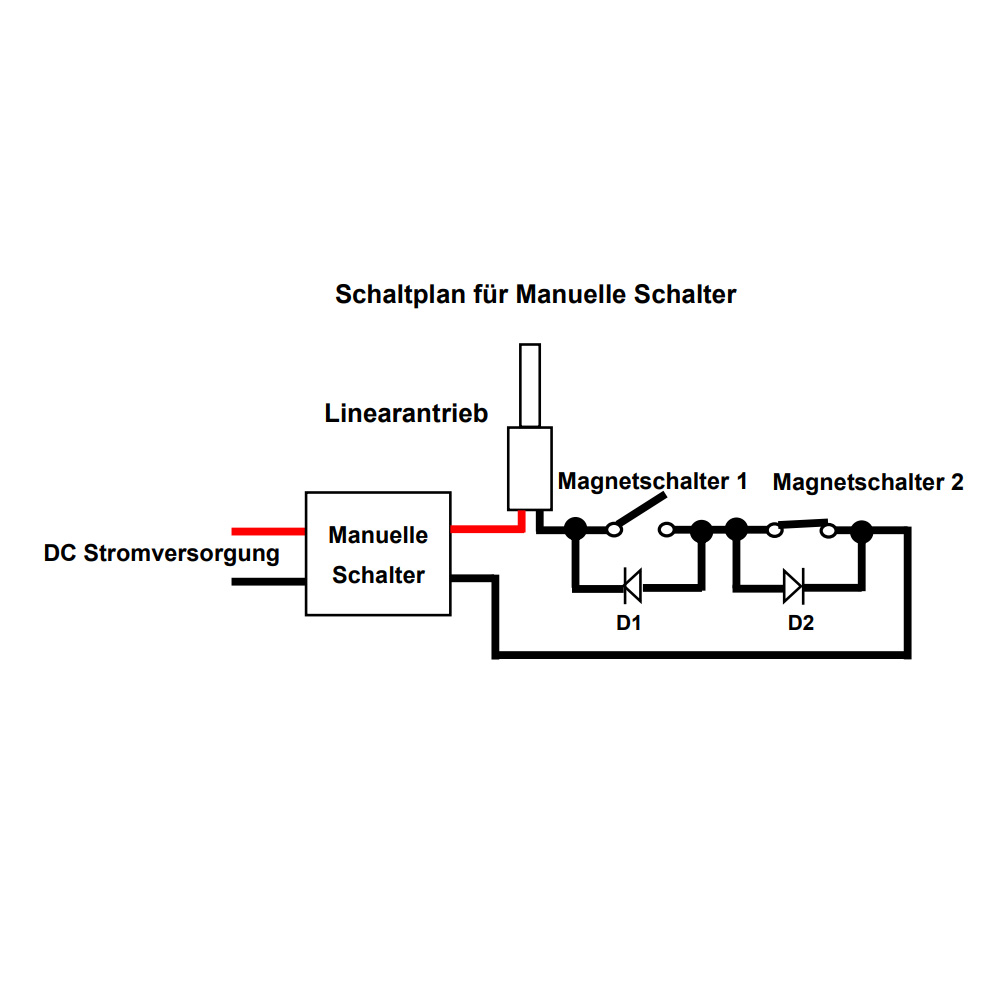

3. Verbinden Sie zwei magnetische Reedschalter an des drei Klemmen Endschalter der Fernschalter. Für die spezifische Verdrahtung folgen Sie bitte dem
Anschlussdiagramm unten.
Bedienung per Fernschalter:
1. Drücken und halten die Taste ▲ am Fernbedienung: Linearantrieb fährt nach
außen aus, wenn er sich in die Position des eines Magnetschalter bewegt,
Linearantrieb stoppt automatisch.
2. Drücken und halten die Taste ▼ am Fernbedienung: Linearantrieb fährt nach
innen ein, wenn er sich in die Position des eines anderen Magnetschalter
bewegt, Linearantrieb stoppt automatisch.

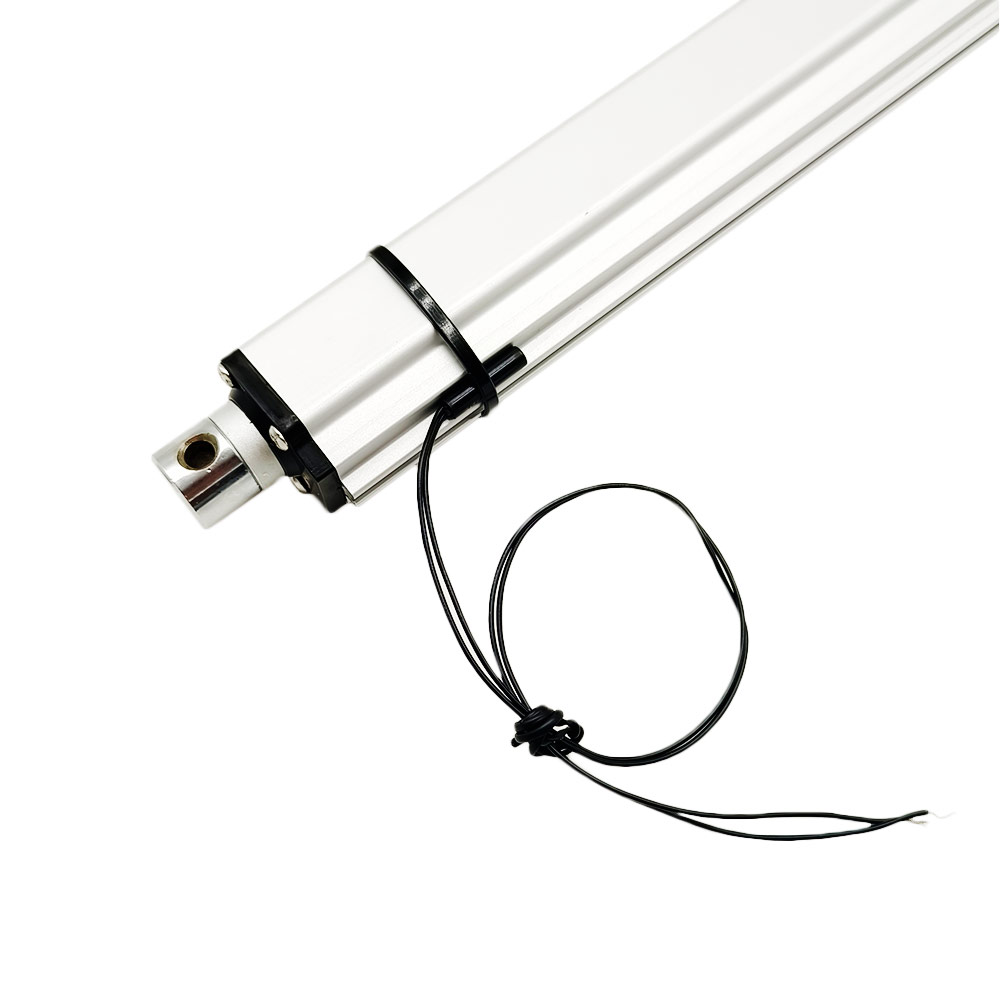

Wie man die Position des Magnetschalters einstellt:
Sie können die Befestigungsbänder des Magnetschalters lösen, den
Magnetschalter anschließend an eine geeignete Position verschieben und die
Befestigungsbänder wieder festziehen.
Anmerkung: Wenn die Positionen der beiden Magnetschalter vertauscht sind,
tauschen Sie bitte ihre Positionen.
Produktionszeit:
Die Linearantriebe sind kundenspezifische Produkte, und diese Produkte sind
nicht auf Lager, wir brauchen 3~7 Arbeitstage, um sie nach den in Ihrer
Bestellung angegebenen Parametern herzustellen.
Retoure oder Austausch:
Die Linearantriebe sind kundenspezifische Produkte, wir müssen sie gemäß den in
Ihrer Bestellung angegebenen Parametern herstellen, damit wir keine
Rücksendungen akzeptieren oder Bestellungen stornieren können. Bestellen Kunden
ungeeignete Linearantriebe selbst, nehmen wir auch keinen Umtausch an, bitte
haben Sie Verständnis.
Wir können 3D CAD Modell Dateien im STEP-Format für Linearantriebe zur
Verfügung stellen. Bitte kontaktieren Sie uns per E-Mail, wenn Sie sie
benötigen.
