Funk-Empfänger 2-Kanal-FM (300 m) Funkfrequenz 433 MHz Reichweite 300 m Schaltleistung 6000W mit Antenne


Preis: €65.00

  • Artikelnummer: 0020048 (S2PX-AC-ANT3)

Bitte wählen Sie:










Menge:




Beschreibung über die Kontrollmodus:

Es gibt drei verschiedene Betriebsarten, die zu insgesamt 4 verschiedenen Steuerungsmodi zusammengestellt wurden. Die Betriebsarten sind
Schalter-Modus (toggle)
Der Empfänger arbeitet als Schalter, jeder Druck einer Taste auf der Fernbedienung (FB) schaltet das Relais um. Ist es an, wird es ausgeschaltet, ist es aus, wird es eingeschaltet
Taster-Modus (momentary)
Der Empfänger arbeitet als Taster, das Relais zieht so lange an, wie die Taste gedrückt wird. Lässt man die Taste los, ist das Relais wieder aus
Verbunden (latched / Verklinkte)
Alle Kanäle sind miteinander verbunden. Jeder Druck auf eine Taste schaltet das zugehörige Relais ein und alle anderen Relais (einer Gruppe) aus.


Handbuch
(De)                            Handbuch(En)


Passender Sender:
Der Empfänger kann verschiedene Modell Sender koppeln, wie C-2 / C-3 (100M), CWB-2 / CWB-3 (50M, Wasserdicht), CP-2 / CP-4 (500M) und CB-2 / CB-3 (1000M) usw. (Sie können vorne Sender klicken, um weitere Informationen finden)

Wenn Sie Toggle oder Momentan Modus einstllen, brauchen Sie nur zwei Knopf Sender wie C-2, um den Empfänger zu steuern. Wenn Sie Verklinkte Modus einstellen möchten, sollen Sie drei Knöpfe Sender wie C-3 verwenden, um den Empfänger zu steuern. (Sie können oben genannte Modell von Sender klicken, um mehr Infos zu sehen)

Besonderheit:
  • Anwendung: Es kann in der Industrie-Automatisierung-, Landwirtschaft- und Heim-Automation, wie Fabrik, haus, bauernhof, weide, Fahrzeugen, Schiffen, Offshore-Betrieb, Luftfahrzeug, Feld Anruf, usw. Drahtlose Fernbedienung Produkte auf Land, Wasser und Luft, wie Funklichtschalter, Sirenen, Schlösser, Motoren, Vertilatoren, Winden, Jalousien, Elektrozylinder, Türen, Fenster, Elektromagnetventile, Signalisierung, Geschäftsschilder usw.
  • Drahtlose Steuerung, einfach zu installieren
  • Verwenden 8-Bit-Mikroprozessor-konzipiert und entwickelt mit geringer Leistung und Hochgeschwindigkeits-CMOS-Technik.
  • Sie könnten den Empfänger mit Sender (Fernbedienung) von jedem Ort innerhalb einer zuverlässigen Entfernung ein / aus schalten. Die drahtlose Funksignale können durch Wände, Böden und Türen laufen.
  • Geschutzt vor Gegenstrom und übermäßigem Strom. Zuverlässige Kontroll: Der Sender (Kodierung) und der Empfaenger (Dekodierung) benutzen custom Kode.
  • Zuverlässige Steuerung: Der Sender (kodierung) und des Empfängers (Decodierung) verwenden den benutzerdefinierten Code.
  • Ein/mehrere Sender kann ein/mehrere Empfänger gleichzeitig kontrollieren.
  • Sie könnten zwei oder mehre Anlagen am gleichen Ort benutzen

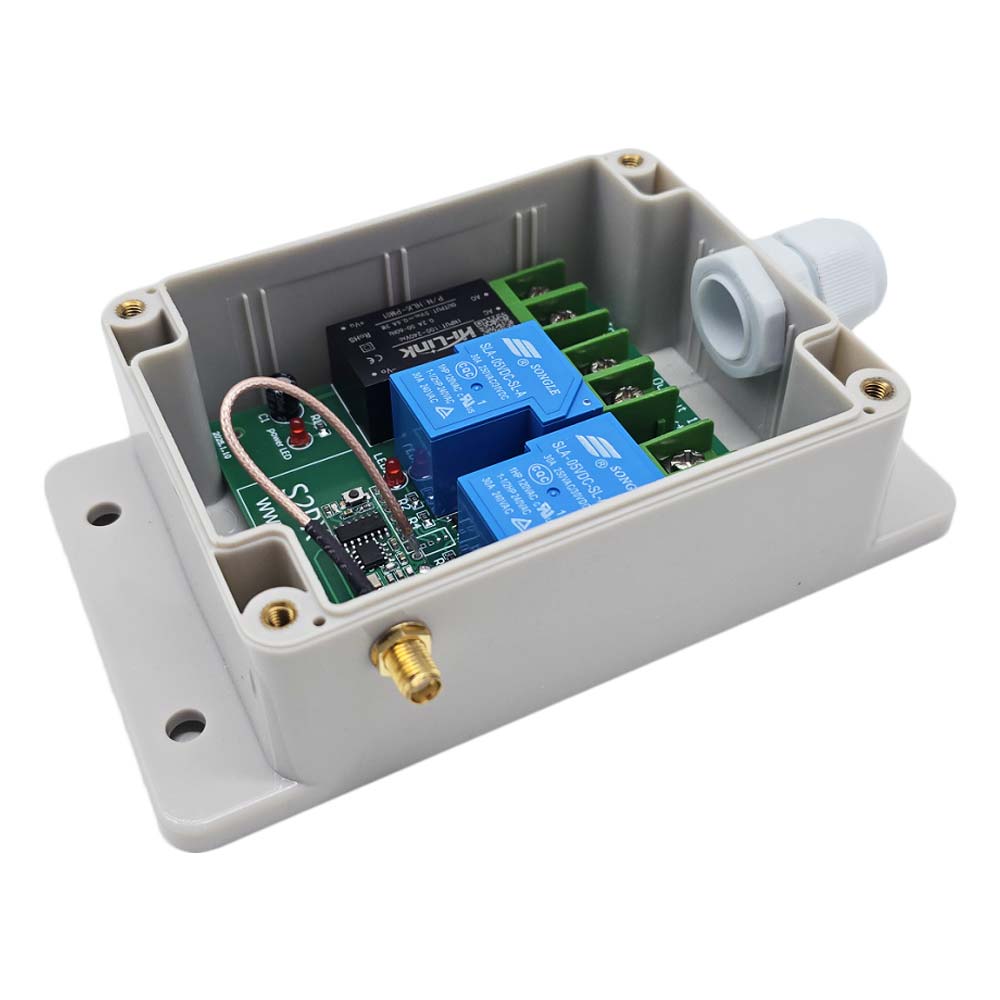

  • Wasserdicht: Der Empfänger hat wasserdichte Gehäuse und wasserdichter Steckverbinder.
  • Mit manueller Klemmen: Der Empfänger erlaubt Ihnen externe Geräte, Sensoren oder Handschalter zur Verbinden, den Empfänger zu steuern.
  • Hochleistung: Jeder Relaisausgang haben max 30A anlaufstrom. Die Hochleistung des Gerätes ist 360W/12V, 180W/6V, 250W/9V, 700W/24V, 3000W/110V, 6000W/220V.
  • Stromversorgung: Betriebsspannung 110V/120V/230V/240V zu unterstützen.
  • DC Stromausgang: Es kann die Anlagen mit Betriebsspannung 110V / 120V / 230V / 240V AC steuern.
  • Reichweite: eine Set Funkfernbedienung kann 100m erreichen und es ist eine theoretische Daten. Es soll auf einer offenen Erde bedient werden, darauf gibt es keine Absperrung und keine Interferenz. Aber in wirklichem Leben verhindert das Funksignal durch Bäume, Wände oder andere Bauwerke, noch kann es durch anderen Signale gestört werden. Die hängt noch von der Arbeitsbedienung ab. Wenn Sie eine länge Reichweite, bitte wählen Sie leistungsstarkene Fernbedienung aus, wie CB Series (1000m/3000ft); Oder können Sie auch eine externe Antenne für Empfänger zur Erhöhen der Reichweite hinzufügen.

Parameter von Empfänger:

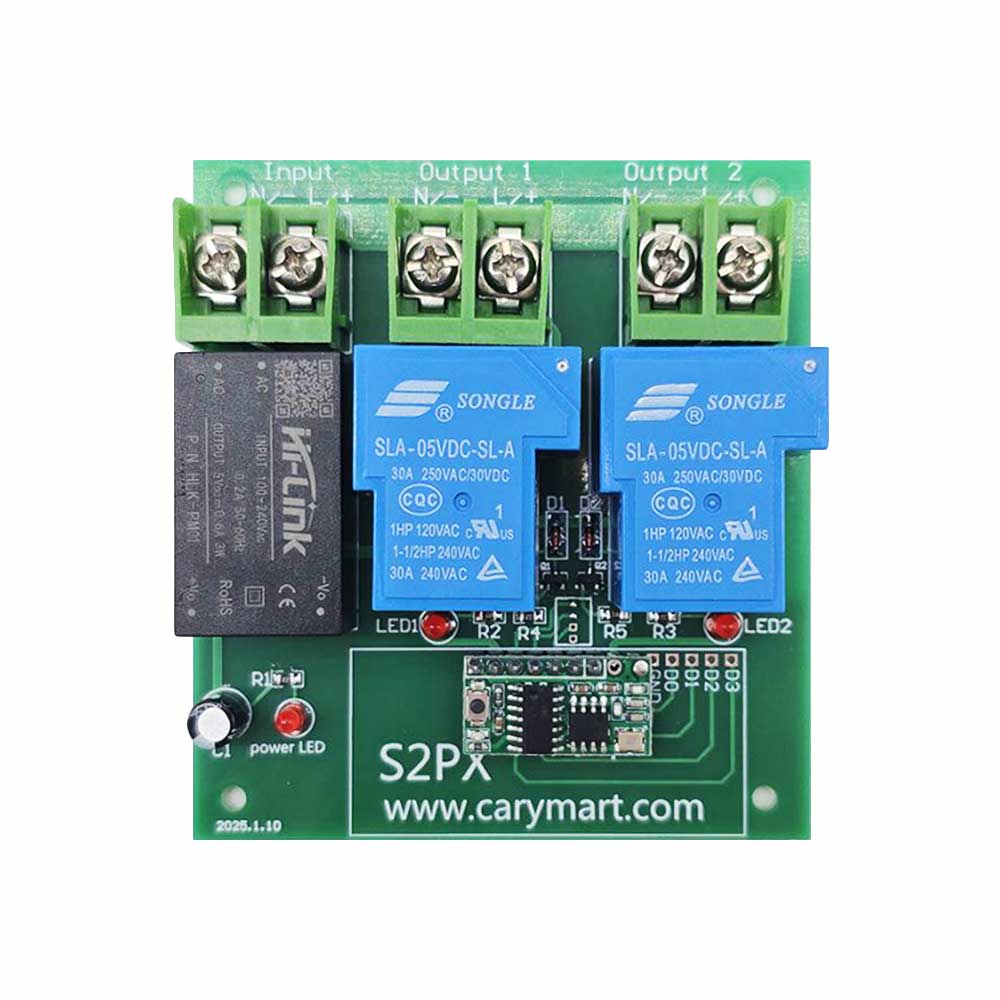

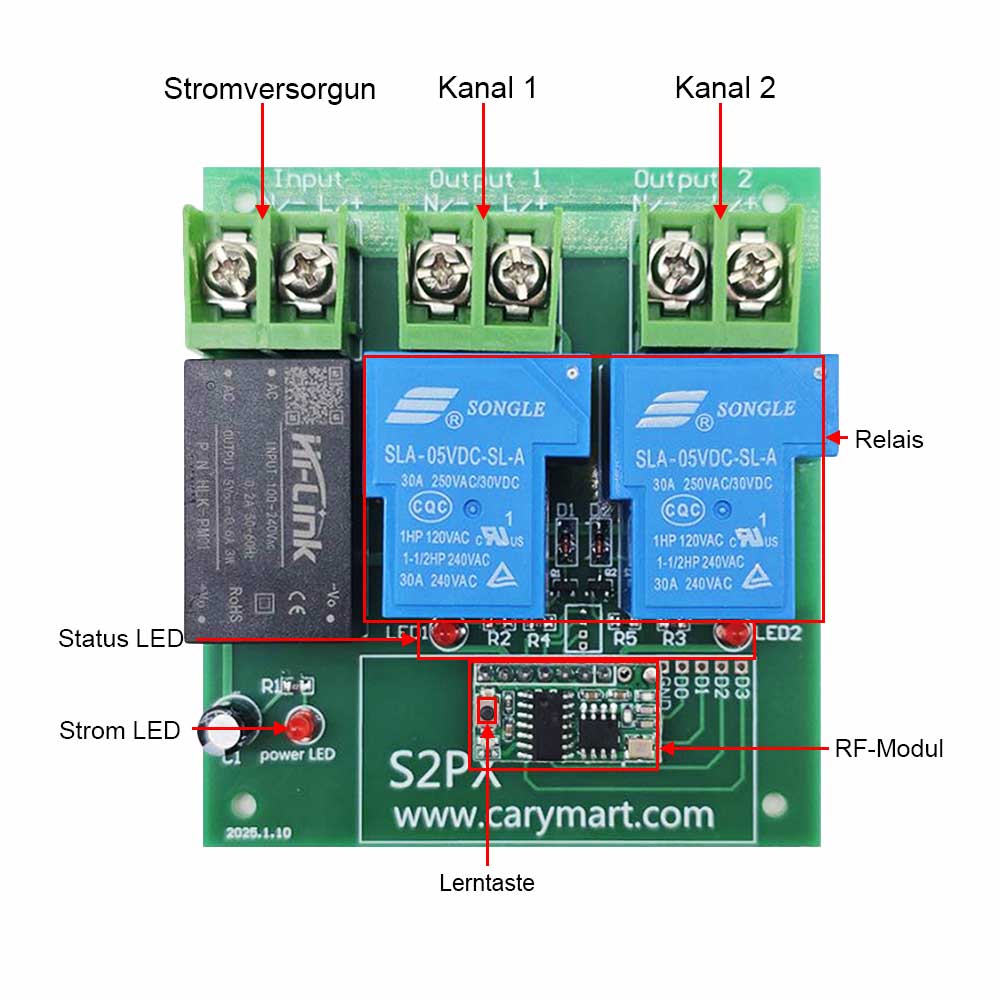

  • Modell Nr. S2PX- AC220
  • Stromversorgung (Betriebsspannung): AC100~240V (110V/120V/220V/240V)
  • Output: AC100~240V (110V/120V/220V/240V)
  • Betriebsfrequenz: 433,92 MHz
  • Kanal: 2 CH
  • Kontrollmodus: Toggle, Momentan, Verklinkte, Momentan + Toggle
  • Maximale Betriebsstrom: 30A / Jeder Kanal
  • Statische Strom: ≤6mA
  • Maße der PCB: 140mm x 73mm x 18mm
  • Maße des Gehäuses: 192mm x 100mm x 45mm
  • Arbeiten mit Festcode-Sender.

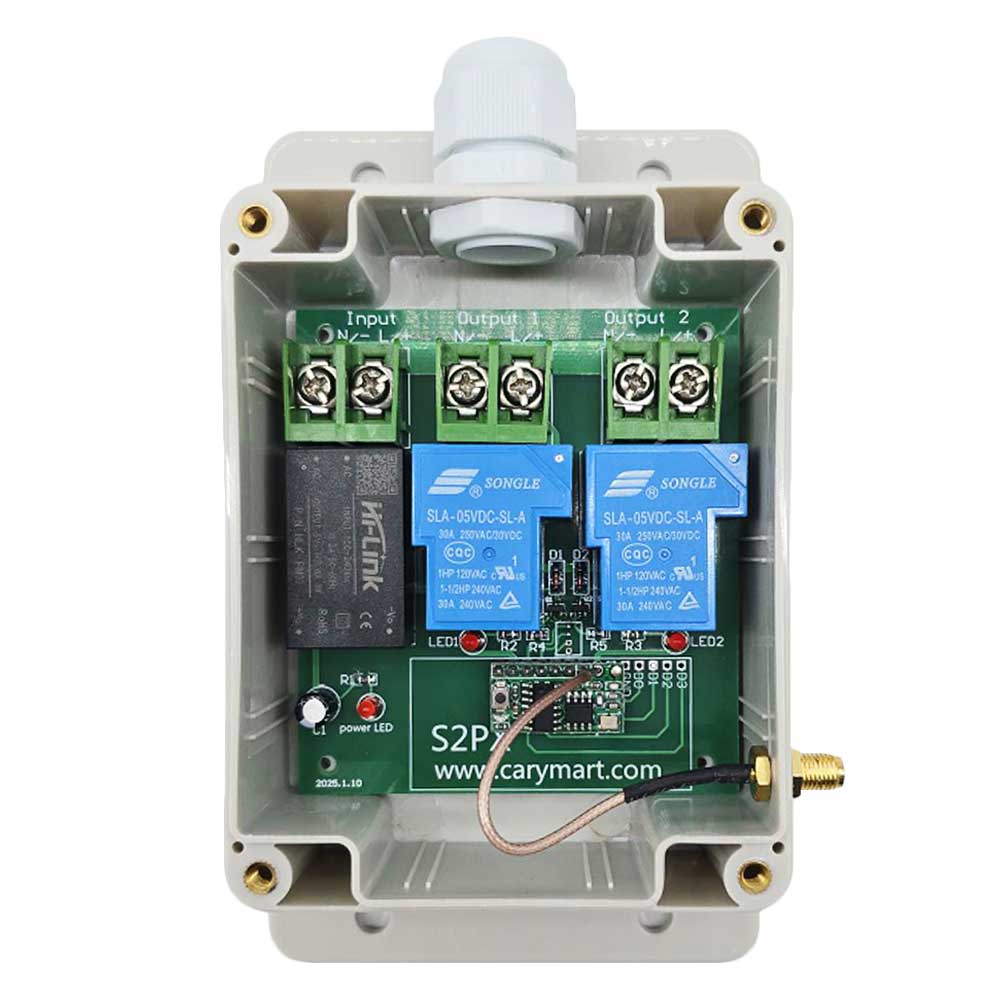

  • Wenn Sie eine weitere Reichweite haben möchten, können Sie eine externe Antenne für Empfänger installieren, wie Magnethalterung Antenne (model 0020909), deren Reichweite dreimal so viel wie früher ist. Oder Teleskopantenne (model 0020918), deren Reichweite doppelt so viel wie früher ist.

Externe Teleskopisch Antenne:
  • Länge des externen Teleskopischen Antenne: 108mm / 445mm (erstrecken)
  • Externe Teleskopische Antenne verwenden SMA-Anschluss.
  • Wenn Sie sich die externe Teleskopische Antenne erstrecken, kann es einen weiteren Arbeitsbereich haben, die doppelt so wiel wie früher ist.
  • Gewicht von externer Teleskopisch Antenne: 16,5 g

Benutzung (mit Sender C-2 oder C-3):
  • Der Empfänger kann AC 110~240V steuern. Mit dem können Sie zwei AC Anlagen steuern.

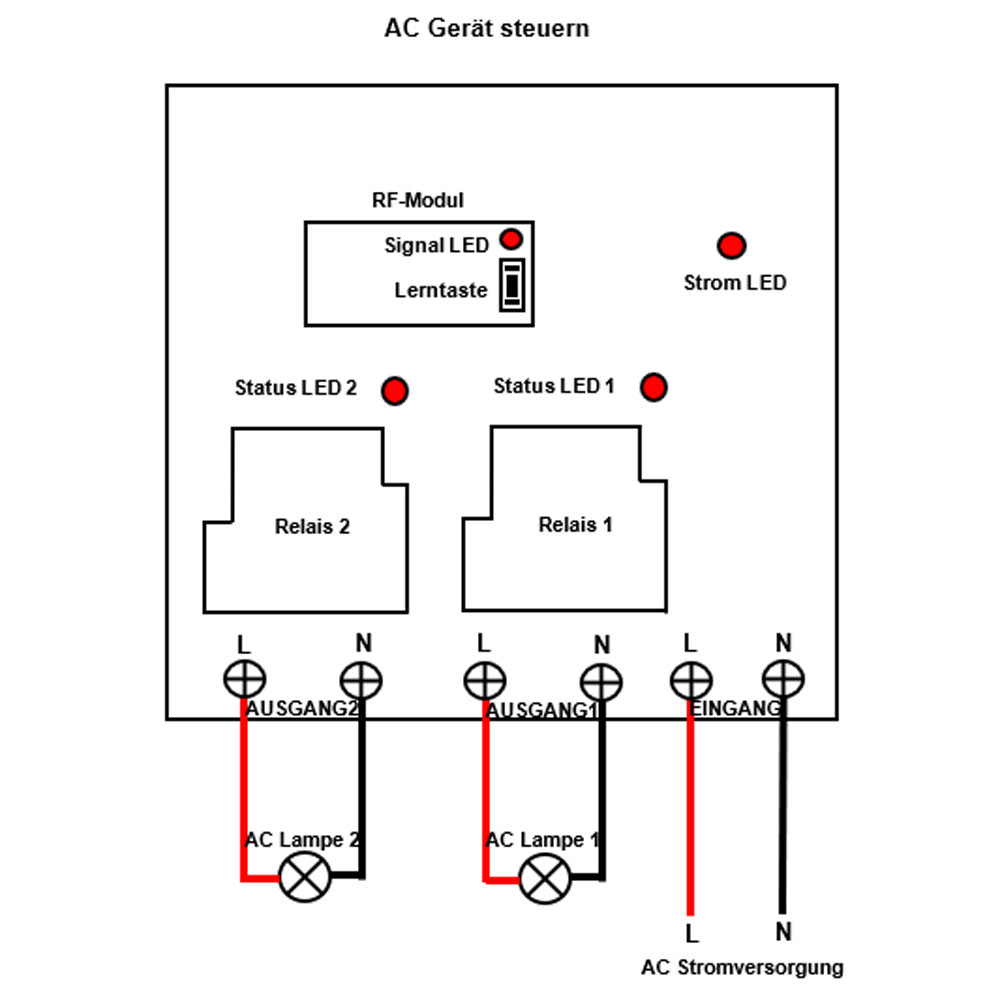

Verdrahtung:
  • Wenn Sie zwei AC 230V Lampen steuern möchten, machen Sie wie folgende:
  • 1) Schließen Sie den Energiebündel der AC Stromversorgung an der Klemme "L / +", und schließen Sie Neutralleiter von AC Stromversorgung an die Klemme "N / -".
  • 2) Schließen Sie Lampe 1 an Klemme "A" und "B" von OUT 1 und schließen Sie Lampe 2 an die Klemmen "A" und "B" von OUT 2.

Einstellung verschiedene Kontrolle Modus (Wir haben den Empfänger als Toggle-Steuermodus vor der Lieferung eingestellt, Wenn Sie andere Kontrollemodus verwenden, machen Sie folgende Operation):
  • Einstellung Kontrolle Modus Toggle (mit Sender CC-2): nur verbinden Jumper-2
  • Kontrolle Modus Toggle: Drücken -> an; Drücken Sie Nochmal -> Aus.
  • Drücken Sie Knopf 1 von Sender: Klemmen A und B von OUT1 geben AC Power aus, die Lampe 1 ist an.
  • Drücken Sie Knopf 1noch einmal: Klemmen OUT1 geben DC Strom aus. Die Lampe 1 ist aus.
  • Drücken Sie Knopf 2 von Sender: Klemmen A und B von OUT2 geben AC Power aus, die Lampe 2 ist an.
  • Drücken Sie Knopf 2 noch einmal: Klemmen OUT2 stoppt die Ausgabe. Die Lampe 2 ist aus.

  • Einstellung Kontroll Modus Momentan (mit Sender C-3): verbinden Jumper-1 und Jumper-2
  • Kontroll Modus Momentan: Drücken und halten -> an; Los/Freigeben -> Aus.
  • Drücken und halten Sie den Knopf des Senders: Klemme OUT1 geben AC Power aus, Die Lampe 1 ist an.
  • Geben Sie den Knopf 1 frei: Klemme OUT1 stoppt die Ausgabe, Die Lampe 1 ist aus.
  • Drücken und halten Sie den Knopf 2 des Senders: Klemme OUT2 geben AC Power aus, Die Lampe 2 ist an..
  • Geben Sie den Knopf 2 frei: Klemme OUT2 stoppt die Ausgabe, Die Lampe 2 ist aus.

  • Einstellung Kontroll Modus Verklinkte (mit Sender C-3): verbinden nicht Jumper-1 und Jumper-2.
  • Kontroll Modus Verklinkte: Drücken -> an, andere Relais sind aus. Drücken andere Knöpfe -> aus
  • Drücken den Knopf A von den Sender: Klemme OUT1 geben AC Power aus, die Lampe 1 ist an. Und Klemme OUT2 geben nicht aus, die Lampe 2 ist aus.
  • Drücken den Knopf B von den Sender: Klemme OUT2 geben AC Power aus, die Lampe 2 ist an. Und Klemme OUT1 geben nicht aus, die Lampe 1 ist aus.
  • Drücken den Knopf C von den Sender: Klemme OUT1 und OUT2 stoppen die Ausgabe, die Lampe ist an, die Lampe 1 und 2 sind aus.

  • Einstellung Kontroll Modus Toggle + Momentan: Verbinden Jumper-1 und Jumper-2.
  • Kontroll Modus Momentan (Kanal 1) + Toggle (Channel 2), mit dem Sender C-2
  • Drücken und halten Knopf 1 von Sender: Klemme OUT1 gibt AC Power aus. Die Lampe 1 ist an.
  • Lassen den Knopf 1 von Sender los: Klemme OUT1 stoppt die Ausgabe. Die Lampe 1 ist aus.
  • Drücken den Knopf 2 von Sender: Klemme OUT2 gibt AC Power aus. Die Lampe 2 ist an.
  • Drücken den Knopf 2 noch einmal: Klemme OUT2 stoppt die Ausgabe. Die Lampe 2 ist aus

Manuelle Klemme:
  • Der Empfänger erlaubt Ihnen externe Geräte, Sensoren oder Handschalter zur Verbinden, den Empfänger zu steuern.
  • Signaleingang
  • 1) Sie können externe Geräte (mit Kleinsignal-Ausgänge) an Klemmen 1 (Signal 1 “+”) und Klemme 2 (Signal 2 “+”) sowie Klemme 3 (Signal “-) anschließen. Signalausgang von externer Geräte kann den Empfänger steuern.
  • 2) Wenn die externe Geräte die Kleinsignal-Ausgänge an manuelle Klemmen 1 (Signal 1 “+”) und 3 (Signal “-)ausgeben, Klemmen A und B von OUT1 geben AC Power aus. Und Wenn Sie manuelle Klemmen 1 (Signal 1 “+”) and 3 (Signal “-) trennen, stoppen Klemmen A und B von OUT1 die Ausgabe.
  • 3) Wenn die externe Geräte die Kleinsignal-Ausgänge an manuelle Klemmen 2 (Signal 2 “+”) und 3 (Signal “-)ausgeben, Klemmen A und B von OUT2 geben AC Power aus. Und Wenn Sie manuelle Klemmen 2 (Signal 2 “+”) and 3 (Signal “-) trennen, stoppen Klemmen A und B von OUT2 die Ausgabe.

Handschalter
  • 1) Sie können einen Handschalter an Klemmen 1, 2, 3. Und dann können Sie diese Handschalter zur Steuerung des Empfänger verwenden.
  • 2) Wenn Sie Klemmen 1 und 3 verbinden, geben Klemmen A und B von OUT1 AC Power aus. Und Wenn Sie Klemmen 1 und 3 trennen, Klemmen A und B von OUT1 stoppen die Ausgabe.
  • 3) Wenn Sie Klemmen 2 und 3 verbinden, geben Klemmen A und B von OUT2 AC Power aus. Und Wenn Sie Klemmen 2 und 3 trennen, Klemmen A und B von OUT2 stoppen die Ausgabe.

Hinweis:

Die Unterschiede über die verschieden passende Sender (Sie können folgende Produktename von Modell klicken, um mehr Technische Daten über die Sender zu sehen.)

Produktname 0021001 (C-2)

 0021115 (C-2L)

0021011 (CP-2)

0021123(CP-2L)




Größe von Sender

56mm x 32mm x 12mm

85mm x 36mm x 16mm

Reichweite mit dem Empfänger

50M~100M

500M~1000M

Betriebsspannung

2 x CR2016 -3V Knopfzellenbatterien

1 x 23A -12V BatterieC

Code-Typ

Festcode

Lerncode

Festcode

Lerncode
Preis (nicht inkl. Versandkosten) 6.48 7.40 9.25 10.18



Produktname 0021024 (CB-2) 0021118 (CB-2L) 0021068 (CBW-2)

0021093 (CWB-2)


Größe von Sender

135mm x 42mm x 25mm

100mm x 68mm x 50mm

56mm x 32mm x 12mm

Reichweite mit dem Empfänger

1000M~2000M

1000M~2000M wasserfest für Industriell

50M wasserfest normal-Typ

Betriebsspannung

1 x 6F22 -9V Batterie

1 x 6F22 -9V Batterie

2x 3V Batterie

Code-Typ

Festcode

Lerncode

Festcode

Festcode

Preis (nicht inkl. Versandkosten)

18.50

20.35

43.48

10.18

wenn Sie das Bild von Antenne shen, bitte klicken Sie bitte HIER
