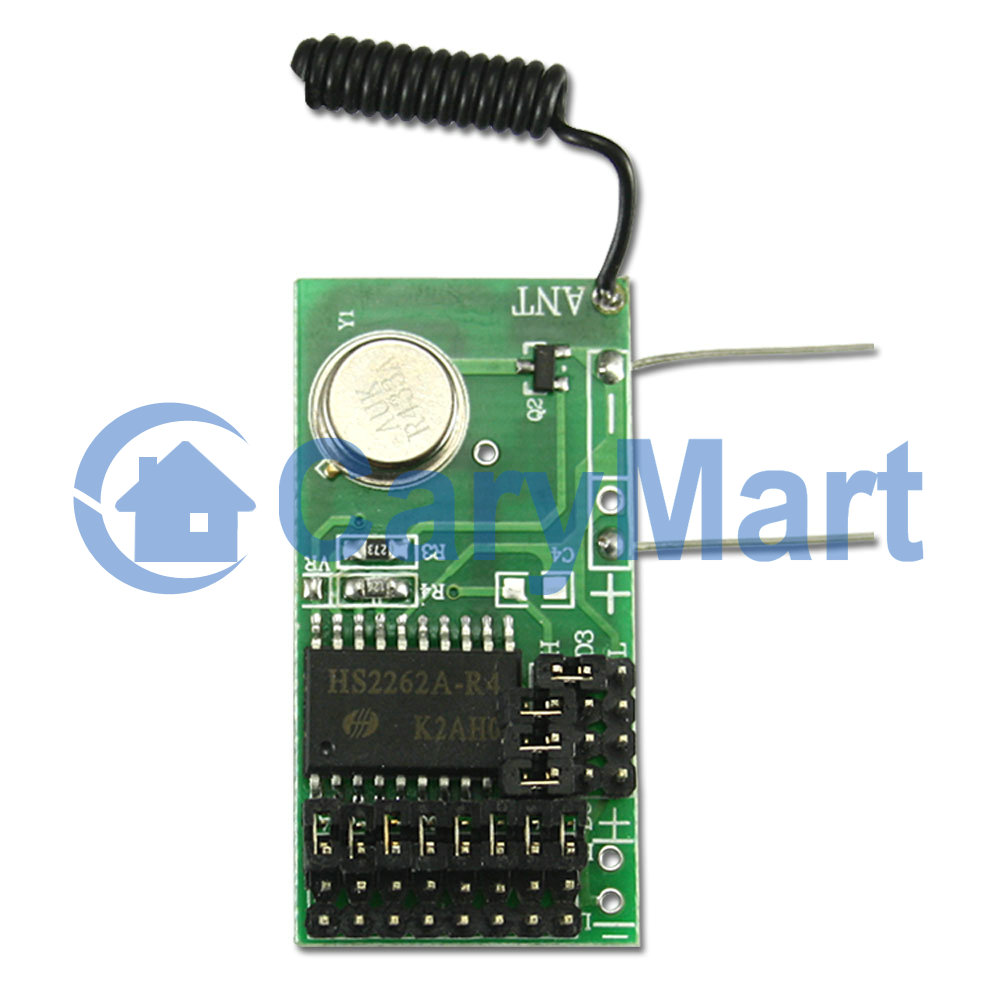

Funk Universalfernbedienung / Funk Sendermodul: TB-03


Preis: €5.55

Anzahl:    Bewertung schreiben

  • Artikelnummer: 0021036 (TB-03)

Bitte wählen Sie:







Handbuch

Kennzeichen:

  • Modell Nr.: 0021036 (TB-03)
  • Maße: 41mm x 20mm x 10mm
  • Stromversorgung: DC3~12V
  • Betriebsstrom: 6~12mA
  • RF Empfindlichkeit: -103dBm
  • Sendeentfernung: 50m / 150ft (im öffentlichen Feld)
  • Sendeleistung: 10dBm (10mW)
  • Modulationsverfahren: Amplitudenmodulation (ASK oder OOK)
  • Kodierung: Pins
  • Arbeitstemperatur: -20°C ~ +70°C
  • Frequenz: Wir liefern 315 MHz oder 433.92 MHz, davon können Sie sich eine auswählen.
  • Oszillationswiderstand / Timing Widerstand: Wir liefern 1.2M, 1.5M, 1.8M, 2.2M, 3.3M oder 4.7M, davon können Sie sich einen auswählen.
  • Zuverlässige Kontrolle: Benutzen einen 8-Bit Kode (Kodierung).
  • Stabile Funktionen: Anwendung von SAW (Akustische Oberflächenwelle), um Frequenz zu stabilisieren
  • Breite Betriebsspannungsbereiche, große Sendeleistung und weite Sendeentfernung.

Anwendung:

  • Verwendet für Drahtloses Anrufsystem, Alarmanlage, Drahtlose Datenübertragung, Automatische Datenerfassungssystem und so weiter.
  • Angewandt mit unseren Empfängern.

Hinweise:

  • Die Sendefrequenz, Kodierung Modus und Timing Widerstand sollten mit dem Empfänger kompatibel sein.
  • Am besten ist eine Antenne mit 1/4 Wellelänge anzuwenden. Weil Antenne hat einen großen Einfluß auf Empfangswirkung des Moduls. Normalerweise wird das 50Ω Einleiterkabel verwendet. Für Frequenz 315MHz ist die Länge der Antenne etwa 23 cm; für 433MHz, ist sie etwa 17cm.
  • Die Position der Antenne beeinflusst auch die Empfangswirkung des Moduls. Während der Installation sollte die Antenne wie möglich verlängert werden und von Abschirm und dem Ort im Hochdruck und Interferenz entfernen.

Einführung der Pin:

PinFunktion
D0Daten Pin
D1Daten Pin
D2Daten Pin
D3Daten Pin
VCCpositive Stromversorgung
GNDnegative Stromversorgung
ANTAntenne

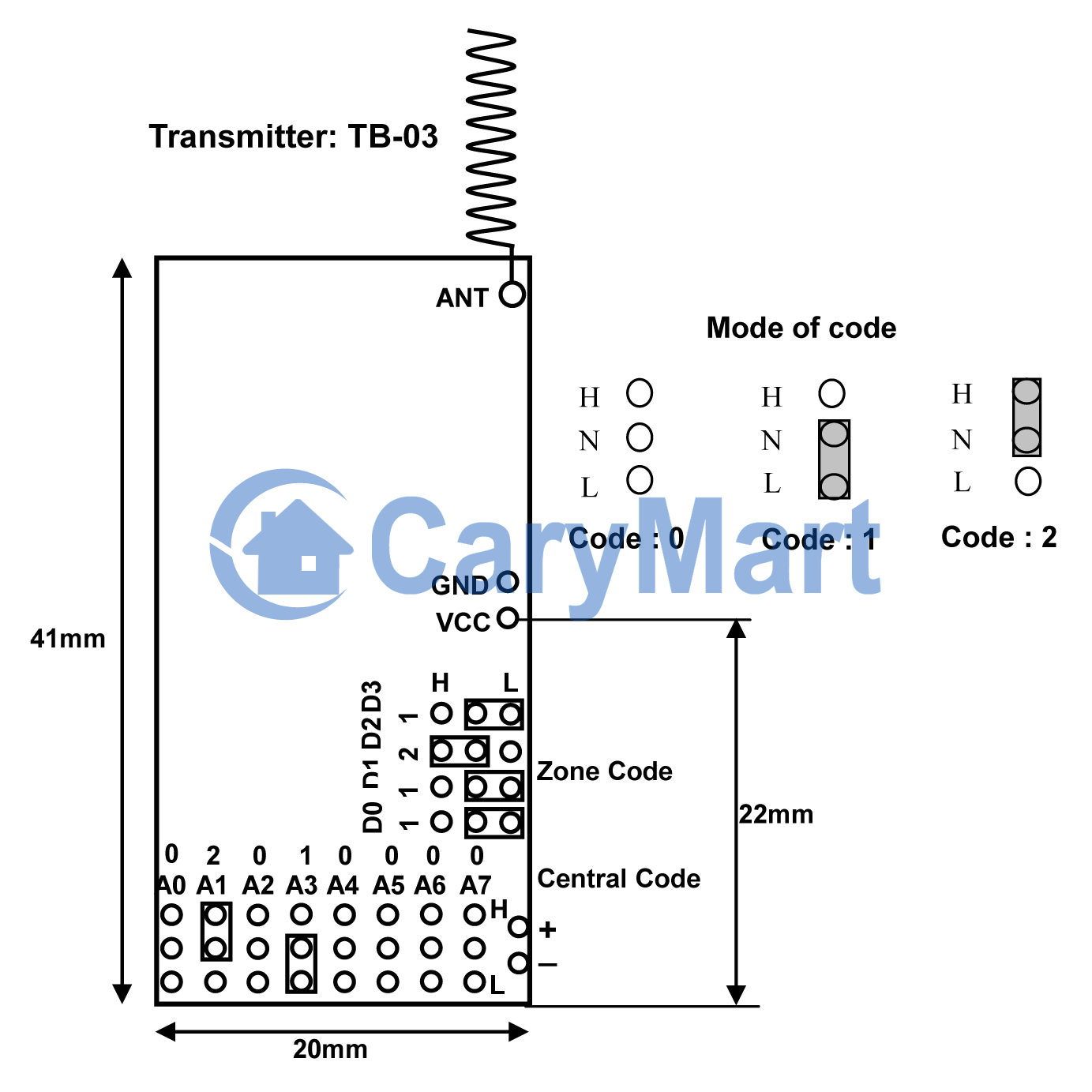

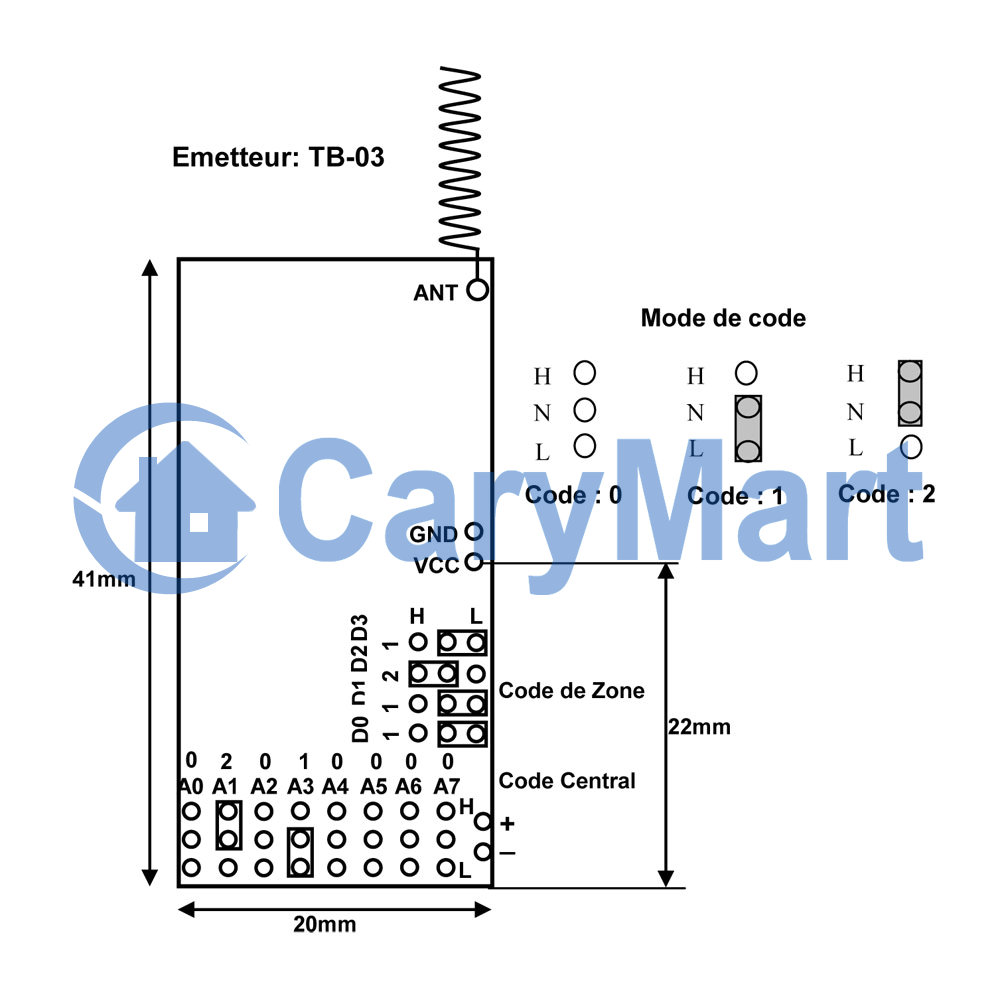

Kodes Feld:

  • Insgesamt 12 Bits, jedes Bit bezeichnet ein Kode Nummer, wie 0, 1 oder 2…
    Zentral Kode: A0 ~ A7, es ist einer 8-Nummern-Kode, zum Bespiel, der zentrale Kode im Diagramm ist 00001020.
    Zone Kode: D0 ~ D3, es ist einer 4-Nummern-Kode, zum Bespiel, der Zone Kode im Diagramm ist 0000.
