Funk Fernkontroller 37mm DC 12V Schwerlast Fülliger Drehmoment Getriebewelle Motor Vorwärts & Rückwärts mit Geschwindigk


Preis: €61.00

  • Artikelnummer: 0020579

Bitte wählen Sie:







Menge:



Produkte Video:

durch Sender CB-3 mit Reichweite 1000M zur Steuerung die Laufrichtung von Motor: https://www.youtube.com/watch?v=52FOpDTfzek&feature=youtu.be

durch Sender C-3-2 mit Reichweite 100M zur Steuerung die Laufrichtung von Motor: https://www.youtube.com/watch?v=RSw-0ILxDDU


Handbuch


Kennzeichen:
  • Drahtlose Steuerung, einfach zu installieren.
  • Kontrollieren Motoren von Lüfter, Pumpe, elektronische betrieben Winden/Türen /Fenster /
  • Rollladen oder anderen Geräte mit Spannung DC12V.
  • Sie können den Empfänger mit Sender (Fernbedienung Kontrolle) von jedem Ort innerhalb einer zuverlässigen Entfernung ein / aus schalten. Die Funksignale können durch Wände, Böden und Türen laufen.
  • Geschutzt vor Gegenstrom und übermäßigem Strom.
  • Hörbares und visuelles Signal.
  • Arbeiten mit Mikrokontroller Typ EM78P156, einem 8-bit Mikroprozessor, der entworfen und entwickelt mit stromsparender und Hochgeschwindigkeits-CMOS Technologie wird.
  • Zuverlässige Kontrolle: Sender (Kodierung) und Empfänger (Dekodierung) benutzen einen 8-Bit Kode.
  • Ein / einige Sender können ein / einige Empfänger gleichzeitig kontrollieren.
  • Wenn Sie zwei oder mehr Empfänger an dem gleichen Ort benutzen, können Sie die mit verschieder Kodes einstellen.
  • Sendefrequenz: 433

Empfänger:
  • Modell Nr.: S1FU-DC12
  • Kontrolle Modus: Inversion (Toggle, Momentan, Verklinkte)
  • Kodierungsart: Festkode
  • Zeichenkodierung: Durch Lernen
  • Stromversorgung (Betriebsspannung): DC12V±1V (S1FU-DC12)
  • Ausgang: DC12V (S1FU-DC12)
  • Maße der PCB: 67mm x 50mm x 18mm
  • Maße des Koffers: 75mm x 54mm x 27mm
  • Statische Strom: ≤6mA
  • Maximale Betriebsstrom: 10A

Sender:
  • Modell Nr.: C-3-2
  • Kanal: 3 CH
  • Entfernung der Fernbedienung: 100m / 300ft (Theoretisch)
  • Kodierung: Festkode durch Bondpad
  • Einheitsmaße: 58mm x 39mm x 16mm
  • Stromversorgung: 1 x 23A -12V Batterie (enthalten, können 12 Monate benutzen)

Benutzung:

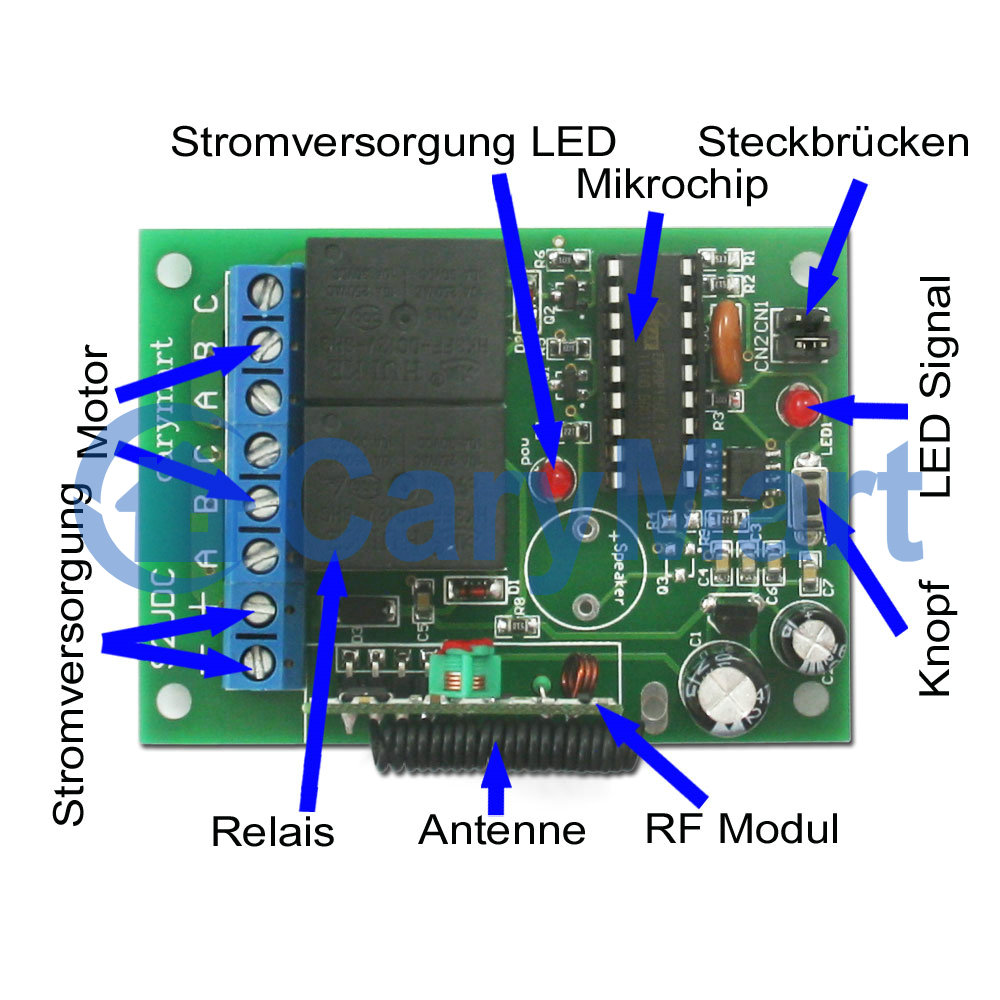

  • Schließen Sie den Motor an Terminal B von Relais 1 und Relais 2 an.
  • Einstellung verschiedener Kontrolle Modi (Wir haben den Empfänger als Toggle Kontrolle Modus vor dem Versand eingestellt, Wenn Sie anderen Kontrolle Modi benutzen möchten, gehen Sie wie folgt):

  • Einstellung Kontrolle Modus Toggle: Nur verbinden mit Steckbrücke-2.
    Kontrolle Modus Toggle: Drücken -> Rotieren; Nochmal drücken -> Stoppen.
    Drücken Sie den Knopf ▲: Terminal B von Relais 1 und Relais 2 Ausgabe + DC 12V (1: +, 2: -), rotiert der Motor in die positive Richtung.
    Drücken Sie den Knopf ▲ nochmal: Terminal B vonRelais 1 und Relais 2 Keine Ausgabe, Motor stoppt..
    Drücken Sie den Knopf ▼: Terminal B von Relais 1 und Relais 2 Ausgabe - DC 12V (1: -, 2: +), rotiert der Motor in die umgekehrte Richtung.
    Drücken Sie den Knopf ▼ nochmal: Terminal B von Relais 1 und Relais 2 Keine Ausgabe, Motor stoppt..

  • Einstellung Kontrolle Modus Momentan: Nur Verbinden mit Steckbrücke-1.
    Kontrolle Modus Momentan: Drücken und halten-> Rotieren; Freigeben -> Stoppen.
    Drücken Sie den Knopf ▲ und halten: Terminal B von Relais 1 und Relais 2 Ausgabe + DC 12V (1: +, 2: -), rotiert der Motor in die positive Richtung.
    Geben Sie den Knopf ▲ frei: Terminal B vonRelais 1 und Relais 2 Keine Ausgabe, Motor stoppt.
    Drücken Sie den Knopf ▼ und halten: Terminal B von Relais 1 und Relais 2 Ausgabe - DC 12V (1: -, 2: +), rotiert der Motor in die umgekehrte Richtung.
    Gebem Sie den Knopf ▼ frei: Terminal B von Relais 1 und Relais 2 Keine Ausgabe, Motor stoppt.

  • Einstellung Kontrolle Modus Verklinkte: keinen Kontakt auf Steckbrücke-1 und Steckbrücke-2.
    Kontrolle Modus Verklinkte: Drücken die Knöpfe ▲ und ▼ ->Rotieren; Drücken den Knopf ■ -> Stoppen.
    Drücken Sie den Knopf ▲: Terminal B von Relais 1 und Relais 2 Ausgabe + DC 12V (1: +, 2: -), rotiert der Motor in die positive Richtung.
    Drücken Sie den Knopf ▼: Terminal B von Relais 1 und Relais 2 Ausgabe - DC 12V (1: -, 2: +), rotiert der Motor in die umgekehrte Richtung.
    Drücken Sie den Knopf ■: Terminal B von Relais 1 und Relais 2 Keine Ausgabe, Motor stoppt.

Beobachtung:
  • Die Entfernung von 100M ist ein theoretische Wert. Es soll auf einer öffentlichen Erde bedient werden, darauf gibt es keine Absperrung und keine Interferenz. Aber in wirklichem
  • Leben verhindert das Funksignal durch Bäume, Wände oder andere Bauwerke, noch kann es durch anderen Signale gestört werden. Deshalb ist die wahre Entfernung kleiner als 100M. Wenn Sie eine grössere Entfernung brauchen, bitte wählen Sie eine andere Serie der Ferbedienung aus, zum Beispiel CB Serie (1000m/3000ft) – Klicken Sie hier; Oder Sie können dazu eine Externale Teleskopanntenne (Modell: 0020909) zusetzen.– Klicken Sie hier.

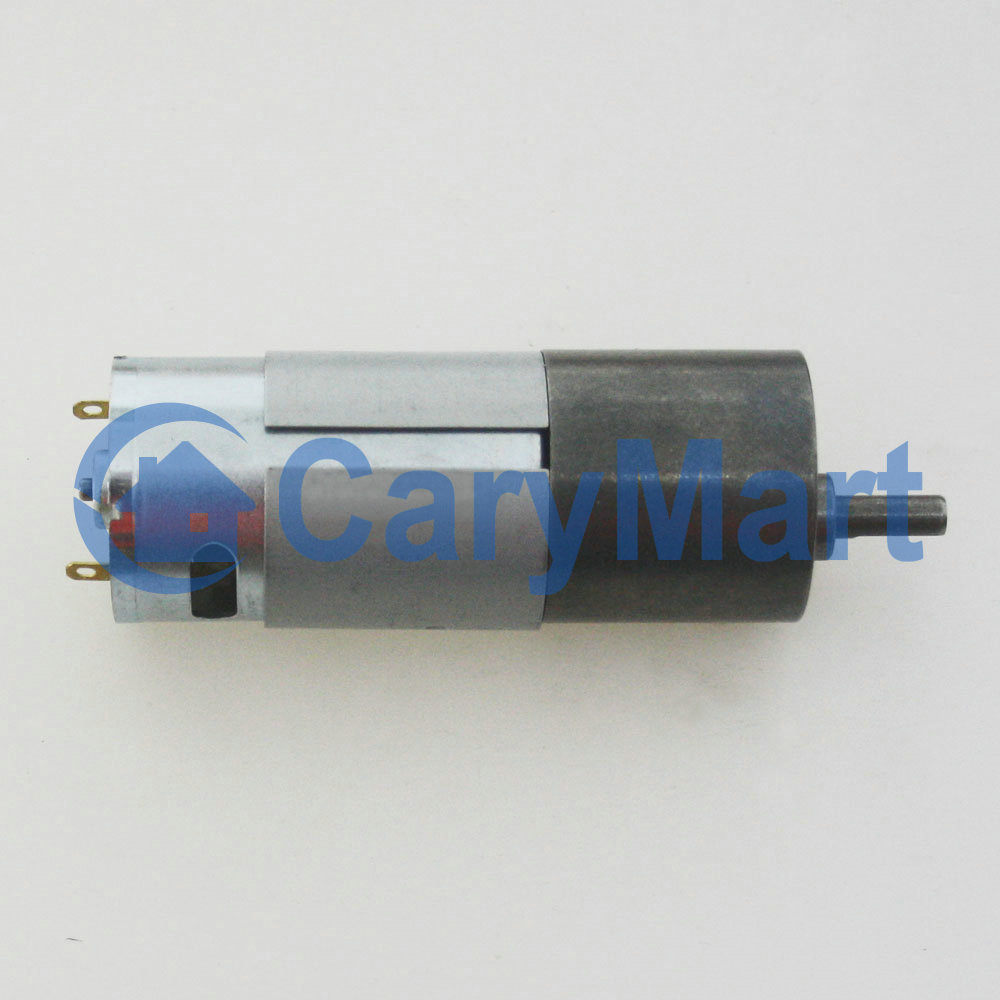

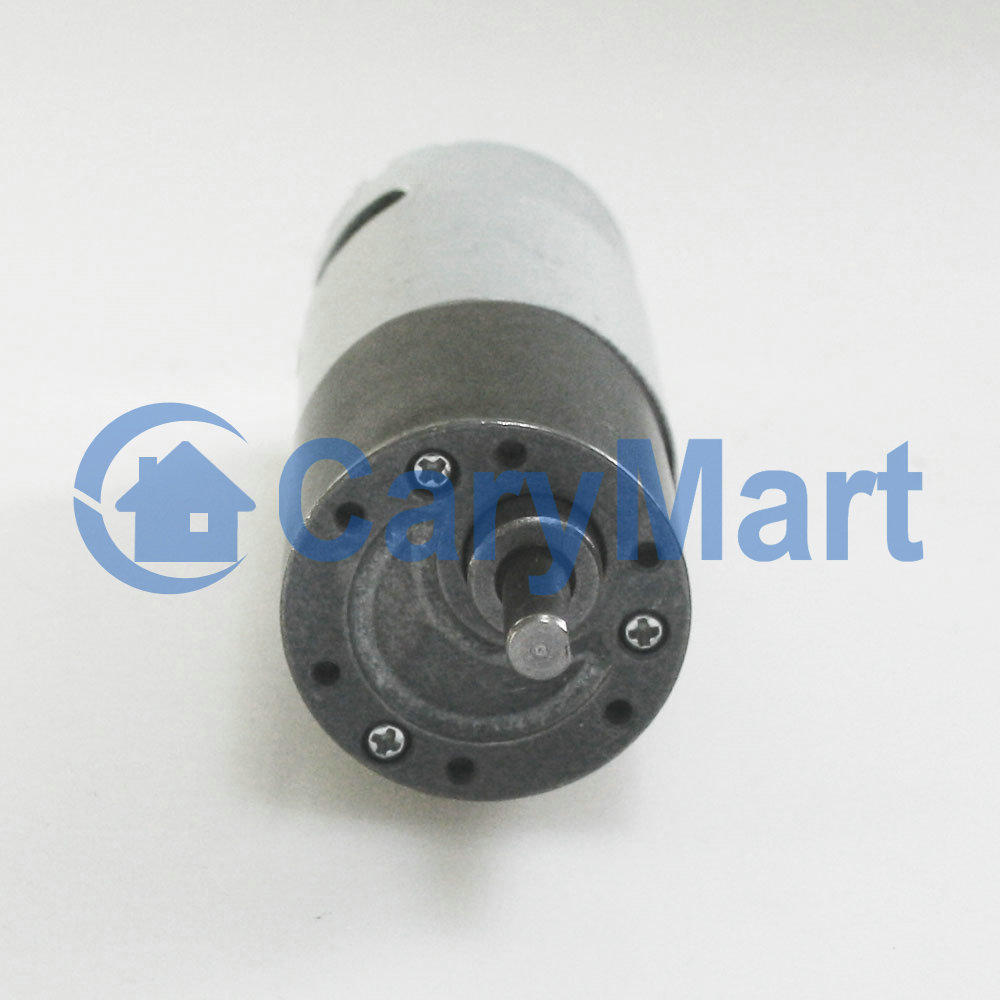

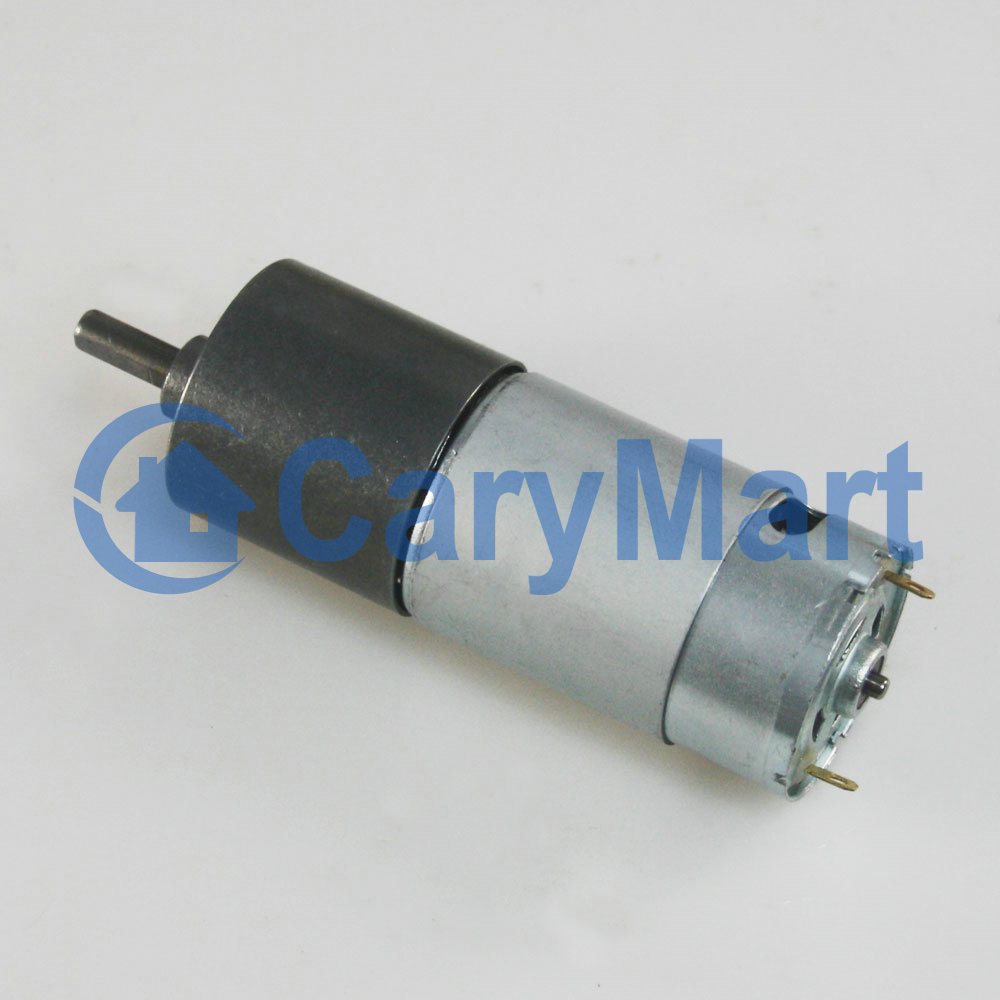

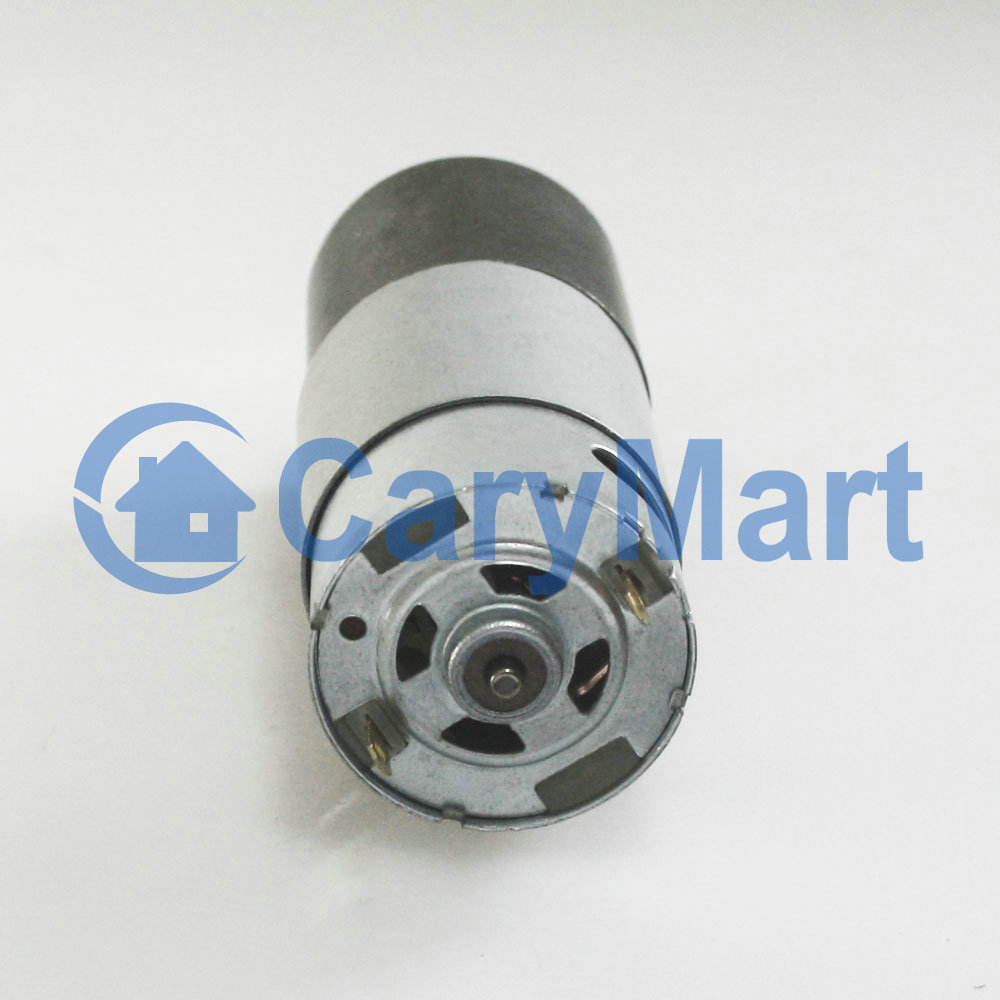

Informationen des DC motor
Kennzeichen:
  • Getriebekopf Motor
  • Hohe Qualität
  • Mit Abdeckblech
  • Eigebautes Kühlgebläse
  • Hochleistung Design
  • Läuft in irgendeine Richtung der von Umkehrungsstromversorgung versorgten Polarität.
  • Wegen des Großdrehmomentes und der Geräuscharmut ist der Motor fest aufgebaut, und dient er zur Installation in zahlreichen Anwendungen.

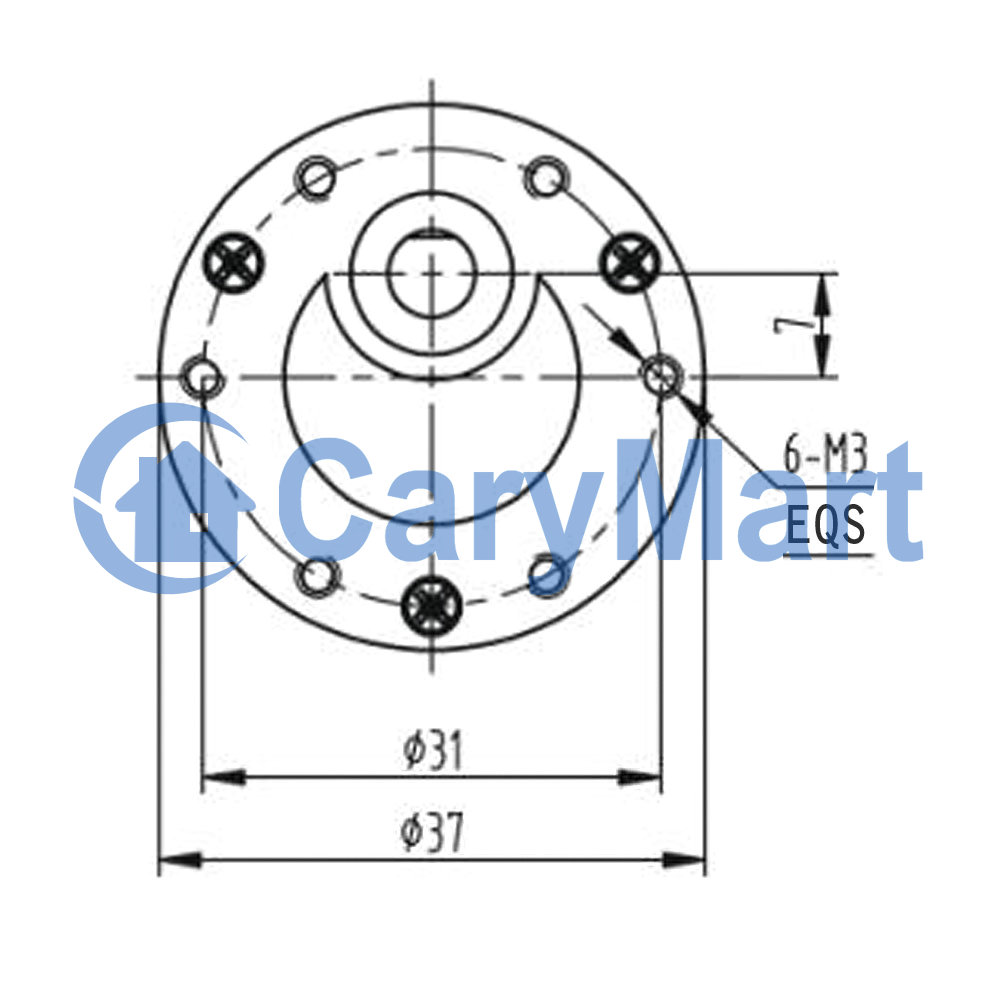

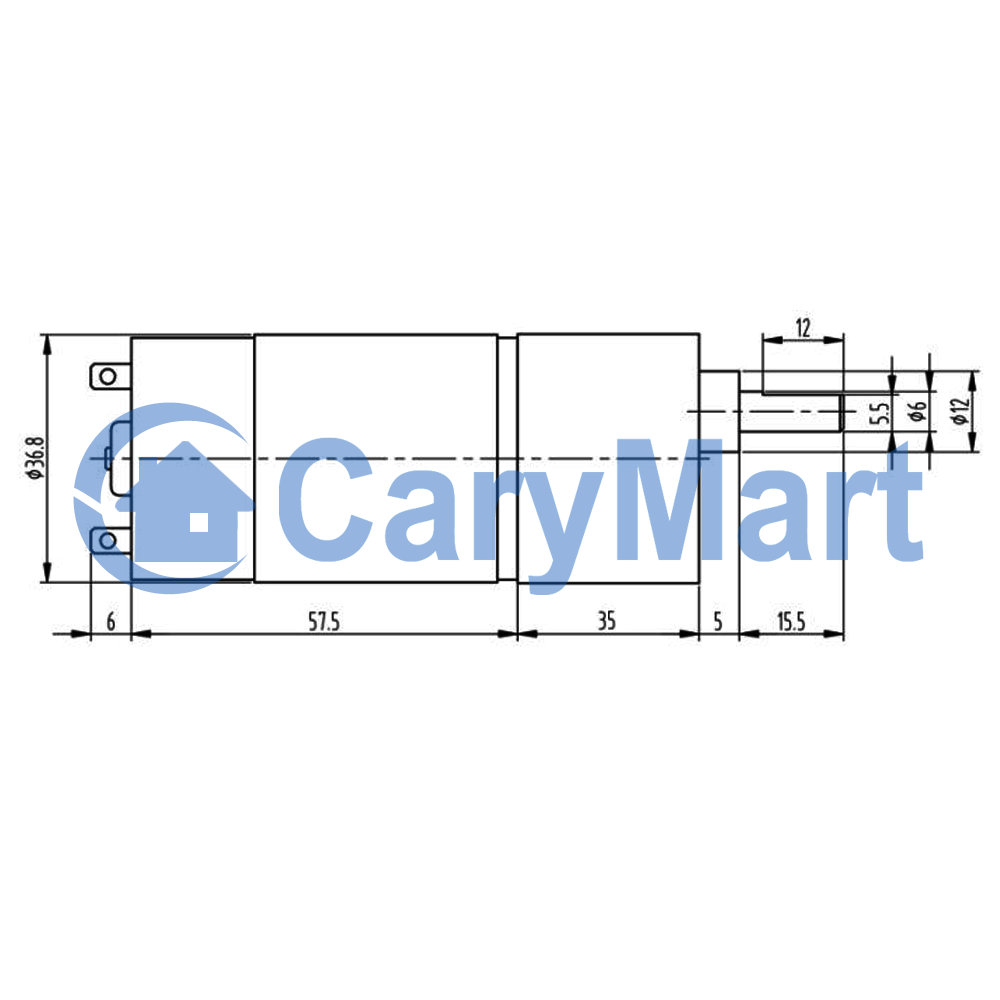

Kenngröße:
  • Durchmesser: 37mm
  • Länge (Achse nicht incl.): 92.5mm
  • Gesamtlänge: 119mm
  • Länge der Achse: 15.5mm
  • Durchmesser der Achse: 6mm
  • 3.0mm Schraube auf Vorderplatte um den Motor zu befestigen.
  • Sollspannung: 12V DC
  • Betriebsspannungsbereich: 3 - 18V DC
  • Nulllast-Drehzahl mit 12 V: 54 rpm
  • Nulllast-Strom: 1.6A
  • Lastdrehzahl: 46 rpm
  • Laststrom: 1.5A
  • Betriebsdrehmoment: 45kg.cm
  • Abgebremstes Drehmoment: 180kg.cm
  • Abgebremster Strom: 7A
  • Getriebeübersetzung: 1:305
  • Leistung: 60W
  • Gewicht: 340g

Anwendung:
  • Vornehmlich dient er für Fernsteuer-Auto, elektrishes Motorrad, ATV, Gokart, Roboter, Rolladen und elektrischen Bildwerfer usw.

Achtung:
  • Bremsen nicht den Motor häufig ab, sonst werden die Getrieben des Motors kaputt sein.
  • Wegen des Großdrehmomentes und der Hochleistung, ist der Anlaufstrom des Motors ziemlich groß, bis zu 6A. Nachdem der Motor angelaufen ist, fällt der Strom auf normale Wert, etwa 1A~2A. Sie sollen eine Hochstromversorgung über 10A auswählen, sonst könnte der Motor nicht anlaufen.

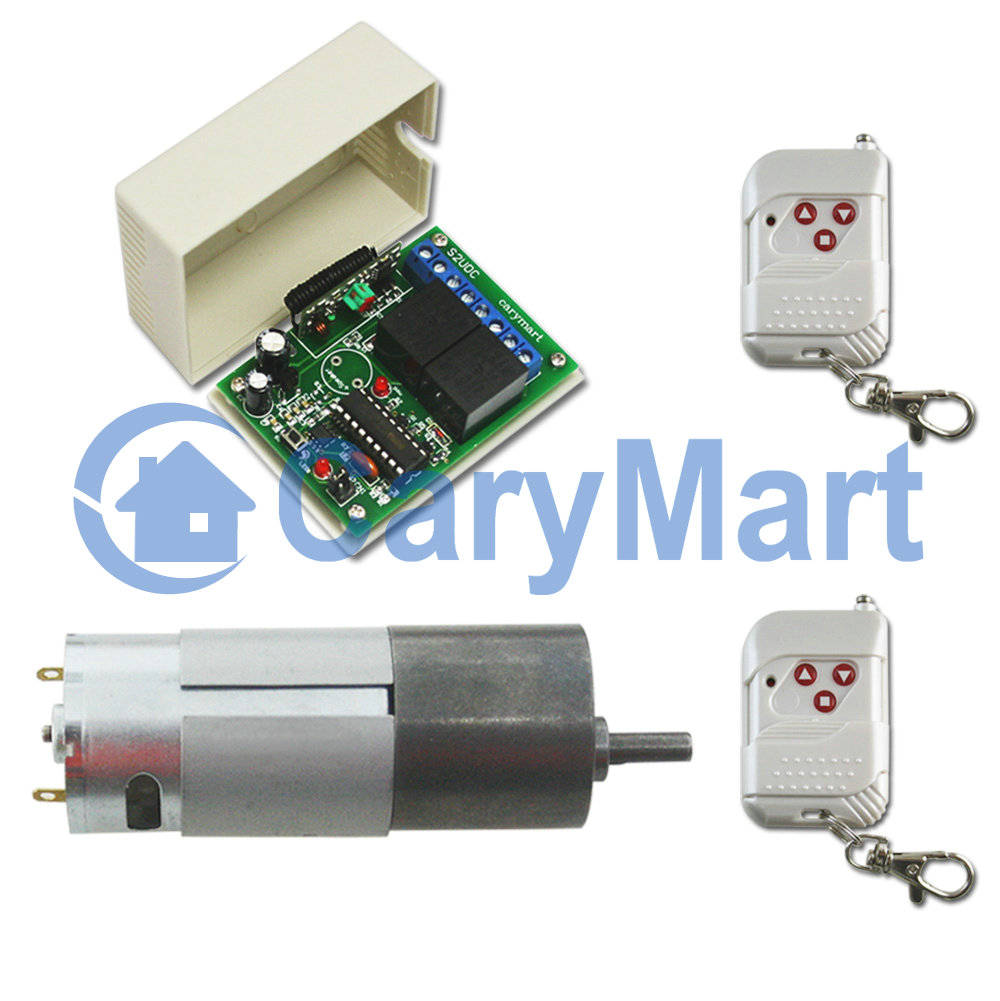

Lieferumfang:
  • 1 x Empfänger: S1FU-DC12 (Inversion Kontrolle Modus)
  • 2 x Sender: C-3-2
  • 1 x DC Motor
  • 1 x Bedienungsanleitung
