DC 9V 12V 24V Ausgang Toggle Funk Controller Schaltkreis 1 Kanal fernsteuerung 433MHz schaltung lichtschalter


Preis: €13.88

  • Artikelnummer: 0020411 (S1XT-DC06/09/12/24)

Bitte wählen Sie:











Menge:




Handbuch



Kennzeichen:

1.       Anwendung: Es kann in der Industrie-Automatisierung-, Landwirtschaft - und Heim-Automation, wie Fabrik, haus, bauernhof, weide, Fahrzeugen, Schiffen, Offshore-Betrieb, Luftfahrzeug, Feld Anruf, usw. Drahtlose Fernbedienung Produkte auf Land, Wasser und Luft, wie Funklichtschalter, Sirenen, Schlösser, Motoren, Ventilatoren, Winden, Jalousien, Elektrozylinder, Türen, Fenster, Elektromagnetventile, Signalisierung, Geschäftsschilder usw.

2.       Drahtlose Steuerung, einfach zu installieren.

3.       DC Power Output: Es kann DC Geräte mit Spannungsversorgung DC 6V / 9V / 12V / 24V steuern

4.       Sie könnten den Empfänger mit Sender(Fernbedienung) von jedem Ort innerhalb einer zuverlässigen Entfernung ein / aus schalten.

5.       Die drahtlose Funksignale können durch Wände, Böden und Türen laufen

6.       Geschutzt vor Gegenstrom und übermäßigem Strom.

7.       Zuverlässige Steuerung: Der Empfänger arbeitet nur mit dem Sender verwenden, der den gleichen Code verwendet.

8.       Ein / einige Sender können ein / einige Empfänger gleichzeitig kontrollieren.

9.       Sie können zwei oder mehrere Geräte am selben Ort verwenden.



Parameter des Empfängers:

Modell Nr.: S1XT-DC06 / S1XT-DC09 / S1XT-DC12 / S1XT-DC24

Stromversorgung (Betriebsspannung): DC6V (S1XT-DC06), DC12V±1V (S1XT-DC12), DC9V±1V (S1XT-DC09), DC24V±1V (S1XT-DC24)

Ausgabe: DC6V (S1XT-DC06), DC12V (S1XT-DC12), DC9V (S1XT-DC09), DC24V (S1XT-DC24)

Betriebsfrequenz: 315MHz / 433MHz

Kanal: 1 CH

Kontrolle Modi: Toggle

Statischer Strom: ≤6mA

Maximaler Betriebsstrom: 10A

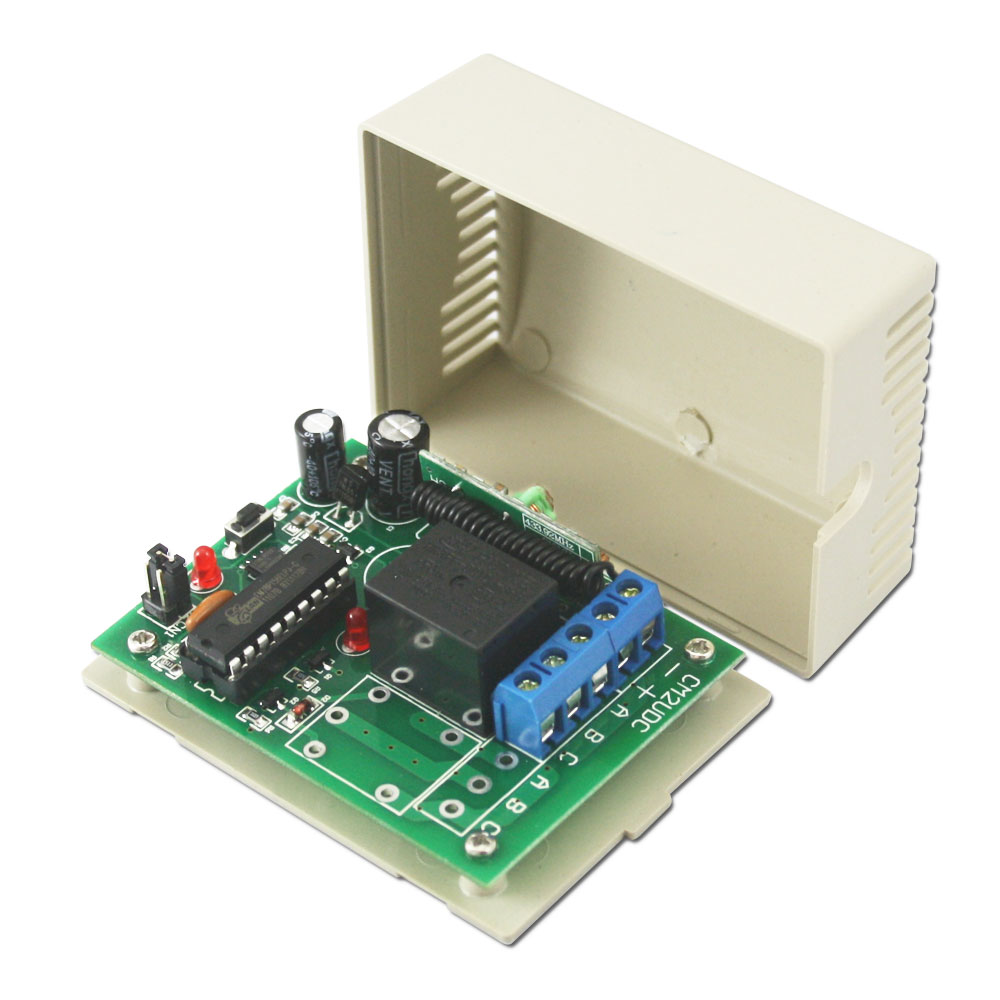

Maße der PCB: 67mm x 50mm x 18mm

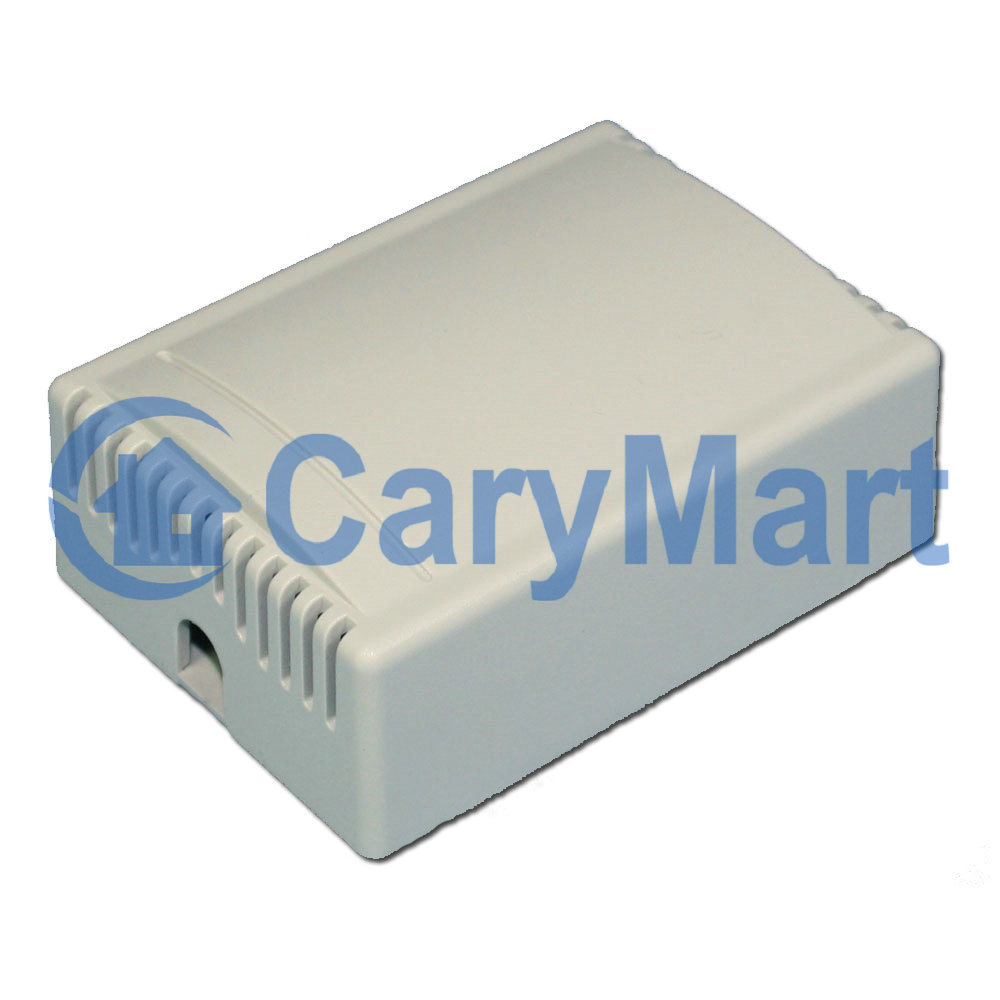

Maße des Koffers: 75mm x 54mm x 27mm

Arbeite mit Festcode Sender oder Lerncode-Sender



Geeigneter Sender:

Der Empfänger kann mit verschiedenen Sender arbeiten, wie Model C-1 (100M), CWB-1 (50M, wasserdicht), CP-1 (500M), oder CB-1 (1000M) usw.



Reichweite:

Mit dem Sender wie C-1 kann die Reichweite max. 100M im Freifeld sein. Die Entfernung von 50M ist ein theoretische Wert. Es soll auf einer öffentlichen Erde bedient werden,darauf gibt es keine Absperrung und keine Interferenz .Aber in wirklichem Leben verhindert das Funksignal durch Bäume,Wände oder andere Bauwerke ,noch kann es durch anderen Signale gestört werden. Deshalb ist die wahre Entfernung kleiner als die max. Reichweite.

Mit Antenne oder CB-Serie Sender kann es die Reichweite erhöhen.



Verwendung (mit dem Sender C-2):

Der Empfänger kann verwendet werden, um die DC 6V / 9V / 12V / 24V Geräte zu kontrollieren. Wenn die Stromversorgung der Geräte DC 12V sind, müssen Sie den Empfänger mit DC 12V Vesion auswählen, und wenn die Stromversorgung der Geräte DC 24 V sind, müssen Sie den Empfänger mit DC 24 V Vesion auswählen

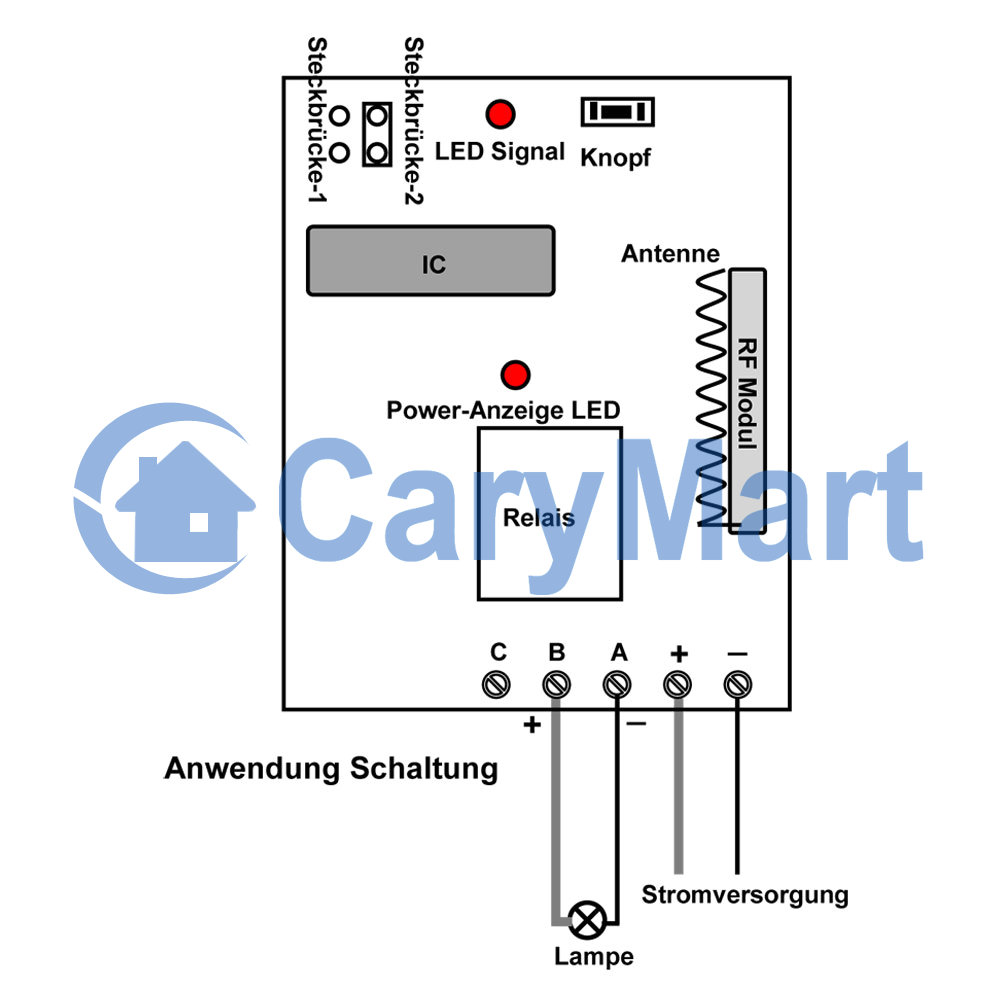

Verdrahtung:

Wenn Sie DC 12V Licht steuern, machen Sie wie folgende.

1) Schließen den positiven Pol mit DC Stromversorgung an den Terminal „+“ an, und schließen den negativen Pol mit DC Stromversorgung an den Terminal „-“ an.

2) Schließen den positive Pol des Lichts an den Terminal „B“ an, und schließen den negativen Pol des Lichts an den Terminal „A“ an.



Betrieb:

Toggle Kontrolle Modus (mit Sender C-1): Drücken -> An, Drücken nochmal -> Aus.

Drücken den Knopf des Senders: Schalten das Relais an, der Terminal OUT 1 (A&B) gibt DC Strom aus, das Licht wird angeschaltet.

Drücken den Knopf nochmal: Schalten das Relais aus, der Terminal OUT 1 gibt nichts aus, das Licht wird ausgeschaltet.



Wie kann man den Sender zu Empfänger koppeln:

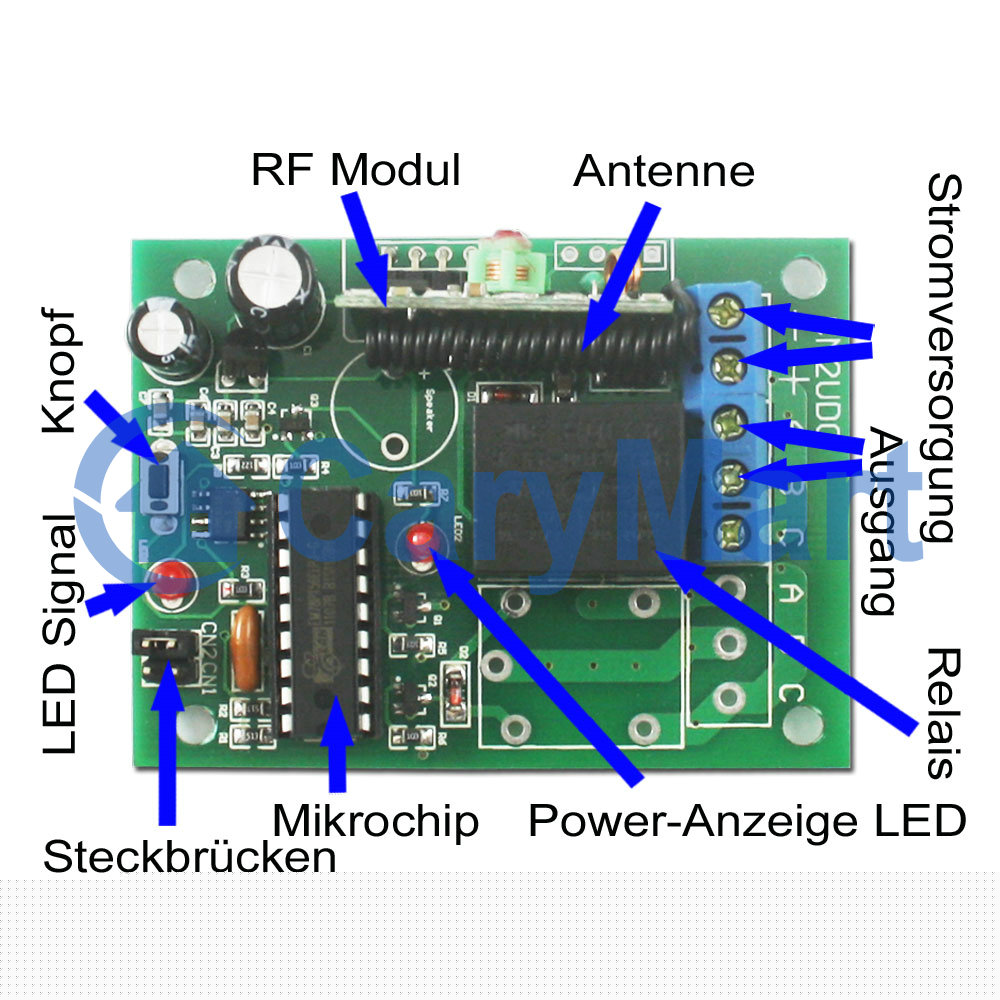

1)     Drücken Sie den Lern Knopf von dem Empfänger 1-2 Sekunden, Signal LED auf Empfänger ist an. Der Empfänger geht in den Status des Lernens

2)     Drücken Sie irgendwelche Knöpfe auf dem Sender. Wenn Signal LED 15 mal blinkt, und dann ausgeschaltet ist, bedeutet das, das Lernen ist erfolgreich.

3)  Wenn der Empfänger in den Status des Lernens ist, drücken Sie noch einmal den Knopf von Empfänger, schaltet LED Signal aus, wird Lernprozess unterbrochen.

4)  Der Empfänger kann mehrerer Sender mit verschiedenen Codes lernen.



Löschen den Sender:

Wir haben Fernbedienung für den Empfänger gelernt. Wenn Sie den Empfänger nicht mehr mit der Fernbedienung arbeiten möchten, können Sie alle Codes der Fernbedienungen löschen, die in dem Empfänger gespeichert werden.

Betrieb: Drücken und halten Sie den Lern-Knopf auf dem Empfänger bis die LED Licht langsam blitzt, dann lassen Sie den Knopf frei, und LED Licht bleibt langsam blitzt. Es bedeutet, dass alle gespeicherte Kodes erfolgreich gelöscht worden sind.

Link:(Sie können folgende Link klicken, um mehr Technische Daten zu sehen)
die Unterschied zwischen den alle Sender
die Unterschied zwischen die alle Antenne
