DC 4 CH 6V 9V 12V 24V RF Funkfernbedienung Funkschalter - Sender für 4*Empfänger Funkfrequenz 434 MHz Reichweite 2000M


Preis: €111.00

  • Artikelnummer: 0020354 (4S1U-DC06/09/12/24-ANT2 & CB-4)

Bitte wählen Sie:








Menge:



Der 4-kanal Funkfernbedienung Relais Schalter kann auf verschiedene Sorten von Lampe, elektrische Betriebene Tür / Garagentor / Fenster, Motoren von Rolladen / Ankerwinde / Sonnensegel / Förderband oder andere Elektrogeräte mit Spannung AC 110~240V oder DC 0~28V angewendet. Der maximale Arbeitsstrom reicht bis 10 amp. Durch eine externe magnetische Antenne kann die Arbeitsentfernung zwischen Sender und Empfänger 2000M in offenem Feld sein. Es gibt 3 Steuermodus: Toggle, Momentan, Eingeklinkt, davon können Sie sich einen auswählen. Zwei Sendefrequenz 315MHz und 433MHz und drei Betriebsspannungen DC 9V, 12V, 24V werden angeboten.

Wie wird der Funkempfänger S1U-DC 9V/12V/24V decodiert, schauen Sie bitte ins VIDEO.


Handbuch

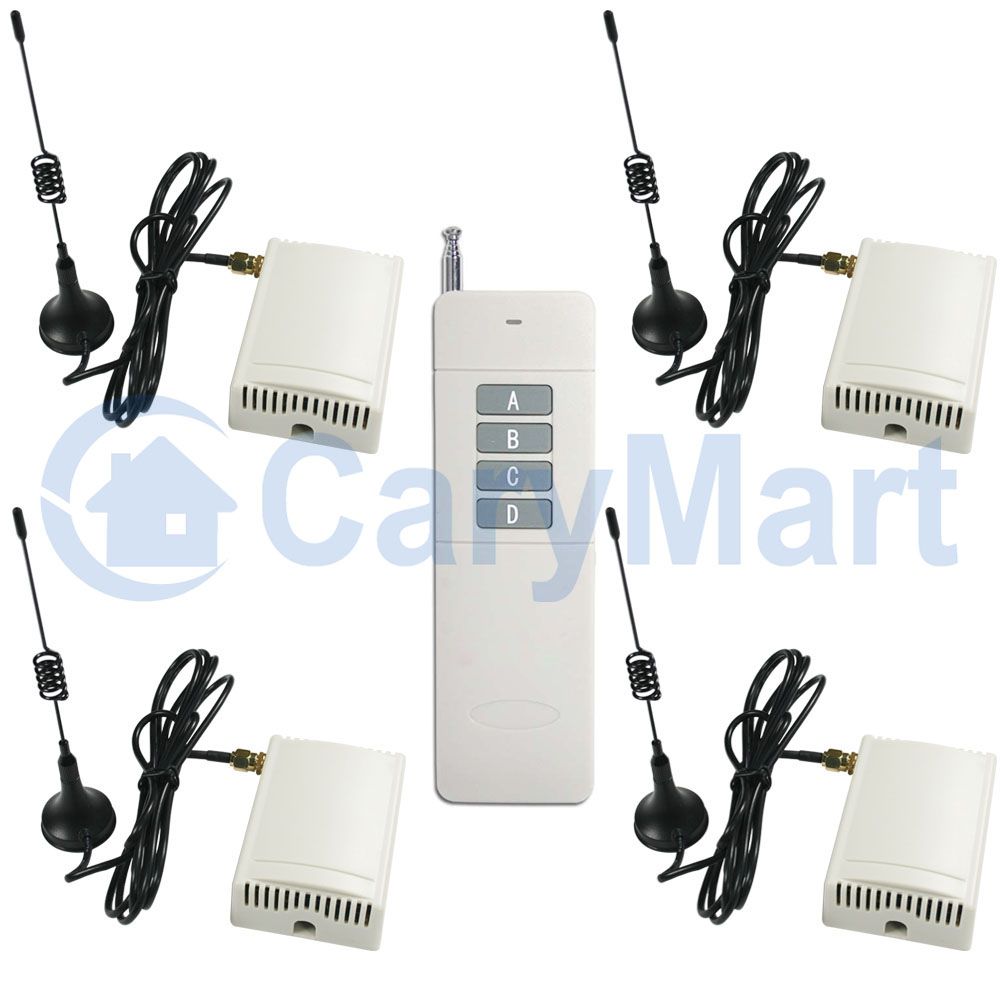

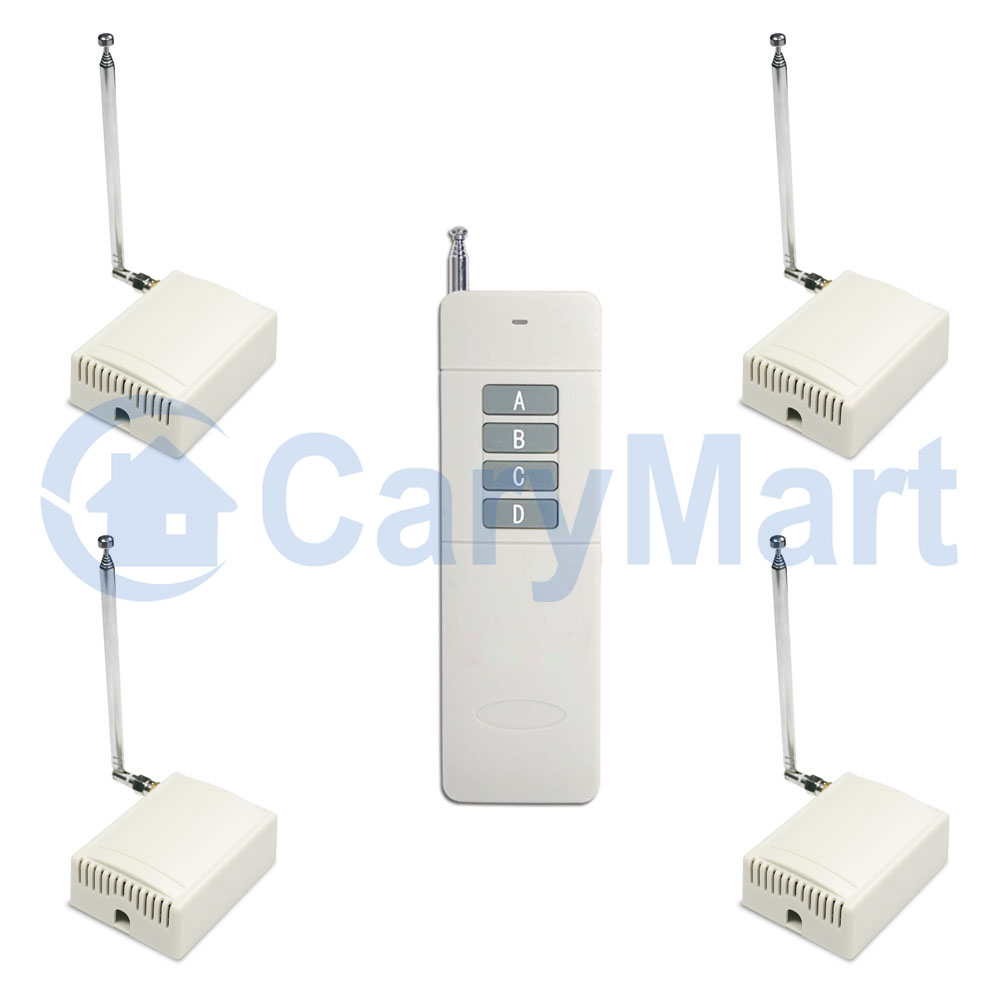

Lieferumfang:

  • 4 x Empfänger: S1U-DC06-ANT2 / S1U-DC09-ANT2 / S1U-DC12-ANT2 / S1U-DC24-ANT2 (1 Kanal / Drei Kontrolle Modi)
  • 1 x Sender: CB-4
  • 1 x Bedienungsanleitung

Merkmal:
Anwendung: Es kann im Bereich der Industrie-,landwirtschaft-, Heimautomatisierung , wie Fabrik, haus, bauernhof, weide, Fahrzeugen, Schiffen, Offshore-Betrieb, Luftfahrzeug, Feld Anruf, usw. Es kann die Geräte über Funk an Land, zu Wasser und in der Luft steuern, wie Funklichtschalter, Sirenen, Schlösser, Motoren, Ventilatoren, Winden, Jalousien, Elektrozylinder, Türen, Fenster, Elektromagnetventile, Signalisierung, Geschäftsschilder, Seilwinde, Garagentoröffner, Haustüröffner, Fernauslösung Kamera, für Ihr Auto, Boot, LKW, Wohnwagen, Wohmobil, Scooter, Trike, Roller usw..
Einfach zu installierende drahtlose Steuerung.
Die Funksignale können durch Wände, Böden und Türen laufen.
Relaisausgang: Der Empfänger ist Relaisausgang. Es können zur Steuerung DC und AC Geräte verwendet werden. Die Klemmen sind NO / NC (normalweise geöffnet / normalweise geschloßen ) und es ist wie ein Funkschalter. Es bedeutet, dass Sie auch eine separate Stromversorgung an Geräte anschließen sollen.
Jeder Kanal kann bei maximalem Strom 10A arbeiten, wie 120W / 12V bekannt, 60W / 6V, 90W / 9V, 240W / 24V, 1100W / 110V, 2200W / 220V.
Entwickelt mit stromsparender und hochgeschwindigkeits-CMOS Technologie.
Sie können den Empfänger mit Sender (Fernbedienung) von jedem Orten innerhalb einer zuverlässigen Entfernung ein / ausschalten;
Geschutzt vor Gegenstrom und übermäßigem Strom
Zuverlässige Steuerung: Der Empfänger arbeitet nur mit dem Sender verwenden,der den gleichen Code verwendet.
Ein oder mehrere Sender können einen oder mehrere Empfänger gleichzeitig steuern.
Sie können zwei oder mehrere Geräte am selben Ort verwenden
Mit Antenne kann die Reichweite erhöhen.

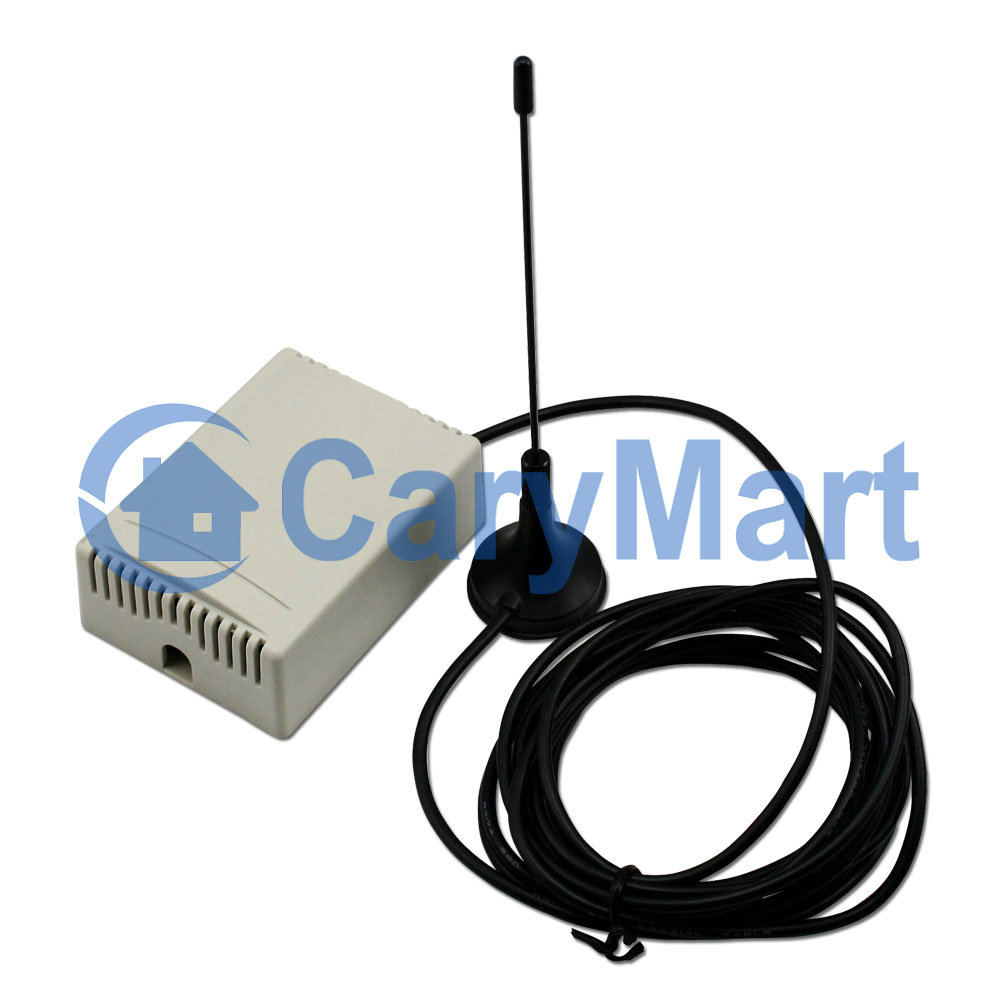

Empfänger:

Modell Nr.: S1U-DC06-ANT2 / S1U-DC09-ANT2 / S1U-DC12-ANT2 / S1U-DC24-ANT2
Kanal: 1 CH
Kontrolle Modi: Toggle, Momentan, Verklinkte
Kodierungsart: Festkode
Dekodierung: Durch Ablernen
Stromversorgung (Betriebsspannung): DC6V (S1U-DC06-ANT2), DC12V±1V (S1U-DC12-ANT2), DC9V±1V (S1U-DC09-ANT2), DC24V±1V (S1U-DC24-ANT2)
Arbeitsspannungsbereich von Relais: AC110~240V oder DC0~28V
Maße der PCB: 67mm x 50mm x 18mm
Maße des Koffers: 75mm x 54mm x 27mm
Statische Strom: ≤6mA
Maximale Betriebsstrom: 10A

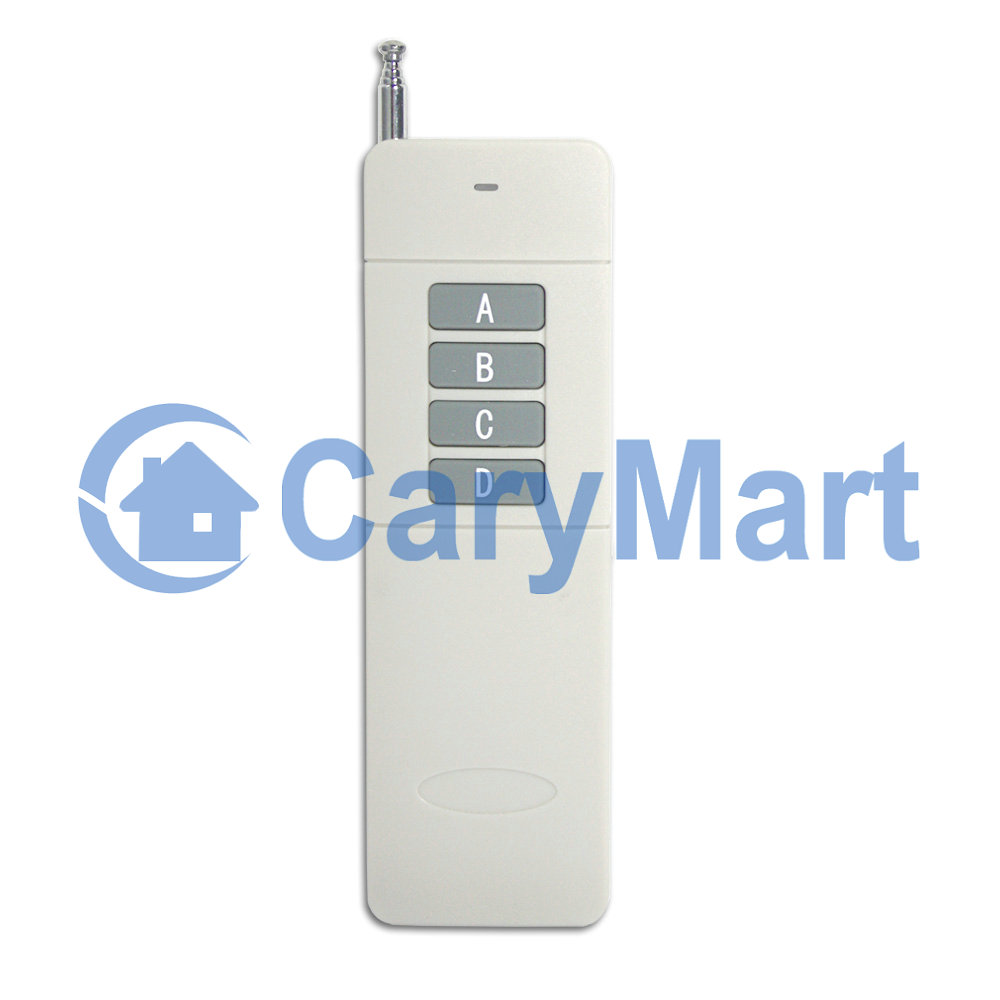

Sender:
Modell Nr.: CB-4
Kanal: 4 CH
Entfernung der Fernbedienung: 1000m / 3000ft (Theoretisch)
Kodierung: Festkode durch Löten
Einheitsmaße: 135mm x 42mm x 25mm

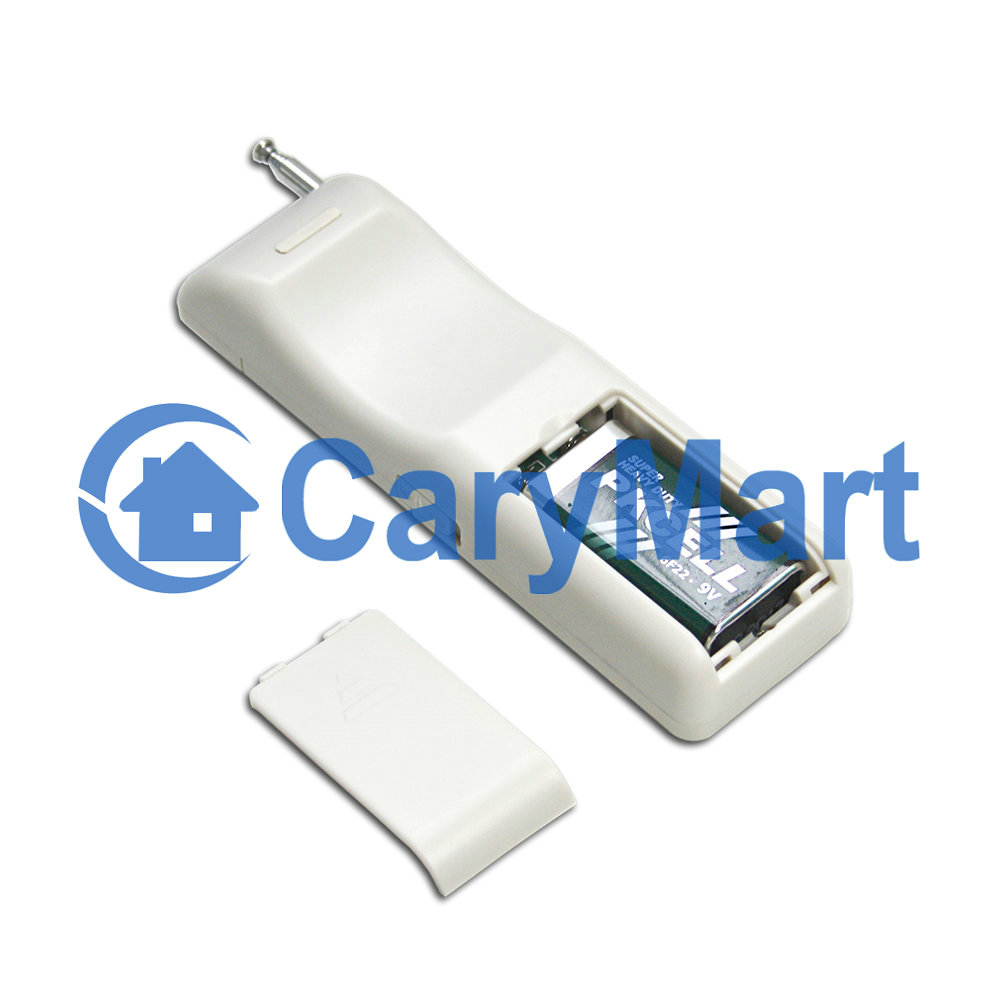

Stromversorgung: 1 x 6F22-9V Batterie (incl., Dauert ca.12 Monate.)

Externe Magnetische Antenne:
Frequenzbereich: 300~450MHz
Widerstand: 50Ω
Antenne Länge: 15cm
Kabellänge: 150cm
Gewicht: 35g
Anti-Interferenz, Wasserdicht, Abgeschirmtes Kabel stellen innen ein
Magnetische Stand Design für leicht zu installieren

Reichweite:

Mit dem Sender kann die Reichweite 2000M im Freifeld erreichen. Es soll auf einer offenen Erde bedient werden,darauf gibt es keine Absperrung und keine Interferenz .Aber in wirklichem Leben verhindert das Funksignal durch Bäume,Wände oder andere Bauwerke ,noch kann es durch anderen Signale gestört werden. Die hängt noch von der Arbeitsbedienung ab.

Verdrahtung:
Wenn Sie ein DC 12V Licht steuern, machen wie folgende:
1) Schließen den Pluspol der DC Stromversorgung an Klemmen “L / +” von Eingang, und schließen Minuspol der DC Stromversorgung an Klemmen“N / -“ von Eingang.
2) Schließen Klemme C an Pluspol der DC Stromversorgung an, schließen Klemmen B an Pluspol von DC Licht an, und schließen den Minuspol von DC Licht an Minuspol von DC Stromversorgung.

Wenn Sie AC230V Licht steuern, machen Sie wie folgende.
1) schließen den Pluspol von DC Stromversorgung an Klemme “L / +” von Eingang an, und schließen den Minuspol von DC Stromversorgung an Klemmen “N / -” von Eingang.
2) schließen Klemme C an Energiebündel von AC Stromversorgung an, schließen Klemme B an eine Seite von AC Licht, und schließen andere Seite von AC Licht an Nullleiter von AC Stromversorgung an.

Beschreibung über die Steuerungsmodi:Es gibt 3 verschiedene Betriebsarten. Die Betriebsarten sind
Schalter-Modus (Toggle)
Der Empfänger arbeitet als Schalter, jeder Druck einer Taste auf der Fernbedienung (FB) schaltet das Relais um. Ist es an, wird es ausgeschaltet, ist es aus, wird es eingeschaltet

Taster-Modus (Momentary)
Der Empfänger arbeitet als Taster, das Relais zieht so lange an, wie die Taste gedrückt wird. Lässt man die Taste los, ist das Relais wieder aus

Verbunden (latched / Verklinkte )
Alle Kanäle sind miteinander verbunden. Jeder Druck auf eine Taste schaltet das zugehörige Relais ein und alle anderen Relais (einer Gruppe) aus.

Benutzung:

  • Einstellung verschiedener Kontrolle Modi (Wir haben den Empfänger als Toggle Kontrolle Modus vor dem Versand eingestellt, Wenn Sie anderen Kontrolle Modi benutzen möchten, gehen Sie wie folgt):
  • Einstellung Kontrolle Modus Toggle: Kontakt auf Steckbrücke-2.
    Kontrolle Modus Toggle: Drücken -> Öffnen; Nochmal drücken -> Schließen.
    Knopf A auf der Fernbedienung drücken: Relais einschalten (Kontakt auf B und C, keine Kontakt auf A und B)
    Knopf A nochmal drücken: Relais ausschalten (keine Kontakt auf B und C, Kontakt auf A und B)
    Knopf B auf der Fernbedienung drücken: Relais einschalten (Kontakt auf B und C, keine Kontakt auf A und B)
    Knopf B nochmal drücken: Relais ausschalten (keine Kontakt auf B und C, Kontakt auf A und B)
  • Einstellung Kontrolle Modus Momentan: Schließen Stecksbrücke -1.
    Kontrolle Modus Momentan: Drücken und halten-> Öffnen; Freigeben -> Schließen.
    Drücken Knopf A auf der Fernbedienung und halten: Relais einschalten (Kontakt auf B und C, keinen Kontakt auf A und B)
    Geben Knopf A frei: Relais ausschalten (keinen Kontakt auf B und C, Kontakt auf A und B)
    Drücken Knopf B auf der Fernbedienung und halten: Relais einschalten (Kontakt auf B und C, keinen Kontakt auf A und B)
    Geben Knopf B frei: Relais ausschalten (keinen Kontakt auf B und C, Kontakt auf A und B)
    ...
  • Einstellung Kontrolle Modus Verklinkte: keinen Kontakt auf Stecksbrücke-1 und Stecksbrücke-2.
    Kontrolle Modus Verklinkte: Drücken ->Öffnen, andere Relais ausschalten; Drücken anderen Knopf -> Schließen.
    Knopf A auf der Fernbedienung drücken: Relais einschalten (Kontakt auf B und C, keinen Kontakt auf A und B)
    Drücken andere Knopf: Relais ausschalten (keinen Kontakt auf B und C, Kontakt auf A und B)
    Knopf B auf der Fernbedienung drücken: Relais einschalten (Kontakt auf B und C, keinen Kontakt auf A und B)
    Drücken andere Knopf: Relais ausschalten (keinen Kontakt auf B und C, Kontakt auf A und B)
    ...

Löschen den Code
Wenn Sie nicht den Empfänger mit der Fernbedienung arbeiten möchten, können Sie alle Codes der Fernbedienungen löschen, die in dem Empfänger gespeichert werden.
Hinweis: Drücken Sie den Knopf auf dem Empfänger bis die LED Licht langsam blitzt, dann lassen Sie den Knopf frei, dann LED Licht bleibt langsam blitzt. Es bedeutet, dass alle gespeicherte Kodes erfolgreich gelöscht worden sind.

Ablernen der Fernbedienung:

Drücken Sie den Knopf des Empfängers, bis das LED Licht leuchtet. Der Empfänger vorbreitet jetzt zu ABLERNEN.
Drücken Sie irgendeinen Knopf der Fernbedienung, Falls das LED Licht 15mal schnell blitzt und dann ausschaltet, bedeutet es, dass das Ablernen erfolgreich ist.
Wenn der Empfänger zu ablernen vorbereitet, drücken Sie nochmal den Kopf des Empfängers und das LED Licht schaltet aus; Das beteutet, dass Ablernen abgebrochen ist.
Der Empfänger kann Fernbedienungen mit verschiedener Kodes ablernen.

Garantie:
Auf dieses Gerät gewähren wir 1 Jahre Garantie. Falls die Produkte zwischen der Garantiezeit Qualitätsprobleme haben, senden wir Ihnen erneut ein gleiches neues Produkte kostenfrei, aber Sie müssen die Postgebühr bezahlen.
