6 Kanal DC 12V 24V Funk Sender Empfänger Set als Lichtschalter Türöffner Motor Regler Funkschlat System Funkrelais


Preis: €60.13

  • Artikelnummer: 0020293 (S6C-DC06/09/12/24V & 6C-1)

Bitte wählen Sie:













Menge:



Das 6 Kanal funk Sender Empfänger Set arbeitet in 3 Betriebsverfahren: Toggle, Momentan und Eingeklinkt. Man kann sich einen nach seiner Erforderung auswählen. Mit dem funk Set können einige Elektrogeräte gleichzeitig ferngesteuert werden. Z.B. : ein-/ausschalten der Leuchten, machen die Tür auf/zu oder Kontrolle anderer DC/AC elektrische Geräte in der Zwischenzeit. Das funk Sender Empfänger Set wird auf Lichtschalter, Türöffner, Motor Regler, Garagentor Handsender usw. angewendet.

Das Bedienungsvideo von dem funk Set als Funkschalter für 6 Lampen schauen Sie bitte HIER bei Youtube.


Handbuch

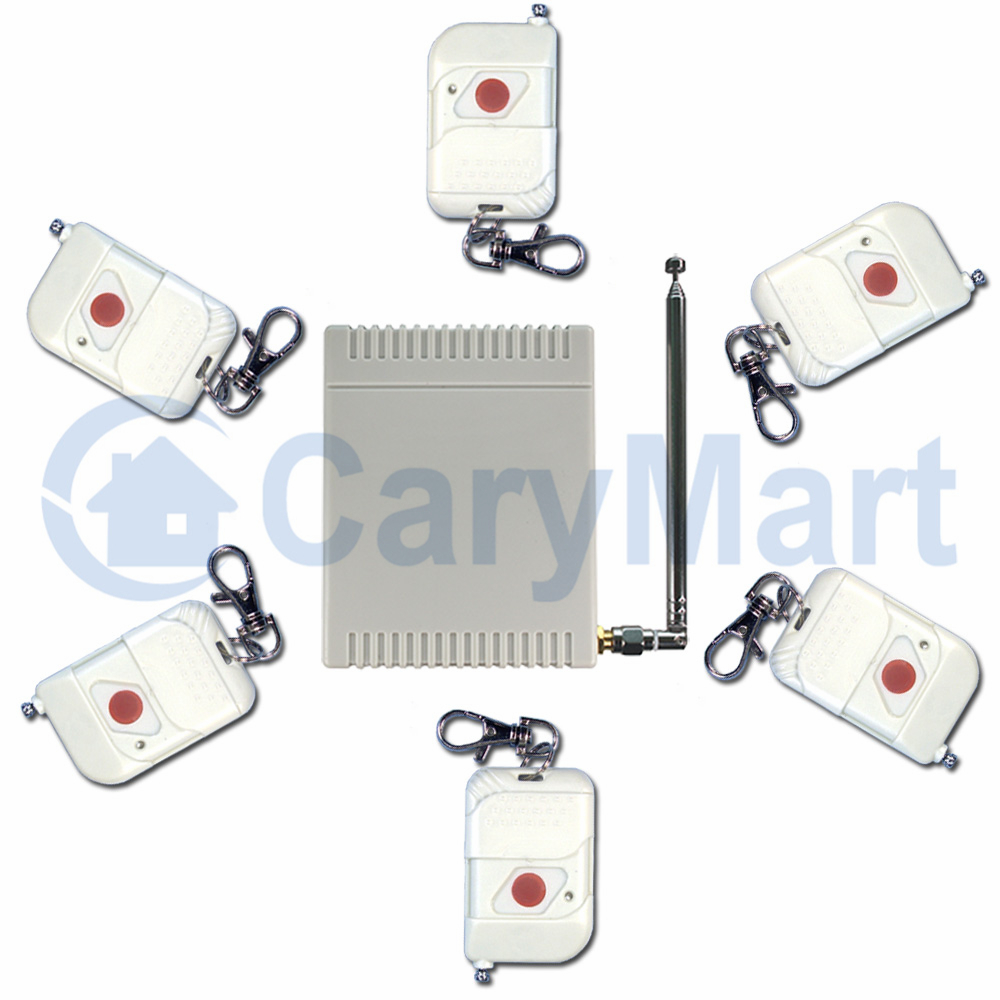

Lieferumfang:

  • 1 x Empfänger: S6C-DC09 / S6C-DC12 / S6C-DC24 (6 Kanäle/ 6 Kontrolle Modus)
  • 6 x Sender: C-1
  • 1 x Bedienungsanleitung

Merkmal:
Anwendung: Es kann in der Industrie-Automatisierung-, Landwirtschaft - und Heim-Automation, wie Fabrik, haus, bauernhof, weide, Fahrzeugen, Schiffen, Offshore-Betrieb, Luftfahrzeug, Feld Anruf, usw. Drahtlose Fernbedienung Produkte auf Land, Wasser und Luft, wie Funklichtschalter, Sirenen, Schlösser, Motoren, Ventilatoren, Winden, Jalousien, Elektrozylinder, Türen, Fenster, Elektromagnetventile, Signalisierung, Geschäftsschilder usw.
Drahtlose Steuerung, einfach zu installieren.
Relaisausgang: dieser Empfänger ist Relaisausgang. Es kann DC und AC Anlagen steuern. Die Klemmen sind NO / NC (normalerweise geöffnet / normalerweise geschloßen ) und es ist wie ein Funkschalter. Es bedeutet, Sie sollen auch eine separate Stromversorgung an Relaisausgang anschließen.
Mit verkabelte Steuerklemmen : Sie können manuelle Schalter oder externe Geräte zur Steuerung des Empfängers anschließen.
Sie könnten den Empfänger mit Sender(Fernbedienung) von jedem Ort innerhalb einer zuverlässigen Entfernung ein / aus schalten. Die drahtlose Funksignale können durch Wände, Böden und Türen laufen
Geschutzt vor Gegenstrom und übermäßigem Strom.
Zuverlässige Steuerung: Der Empfänger arbeitet nur mit dem Sender verwenden,der den gleichen Code verwendet.
Ein / einige Sender können ein / einige Empfänger gleichzeitig kontrollieren.
Sie können zwei oder mehrere Geräte am selben Ort verwenden.

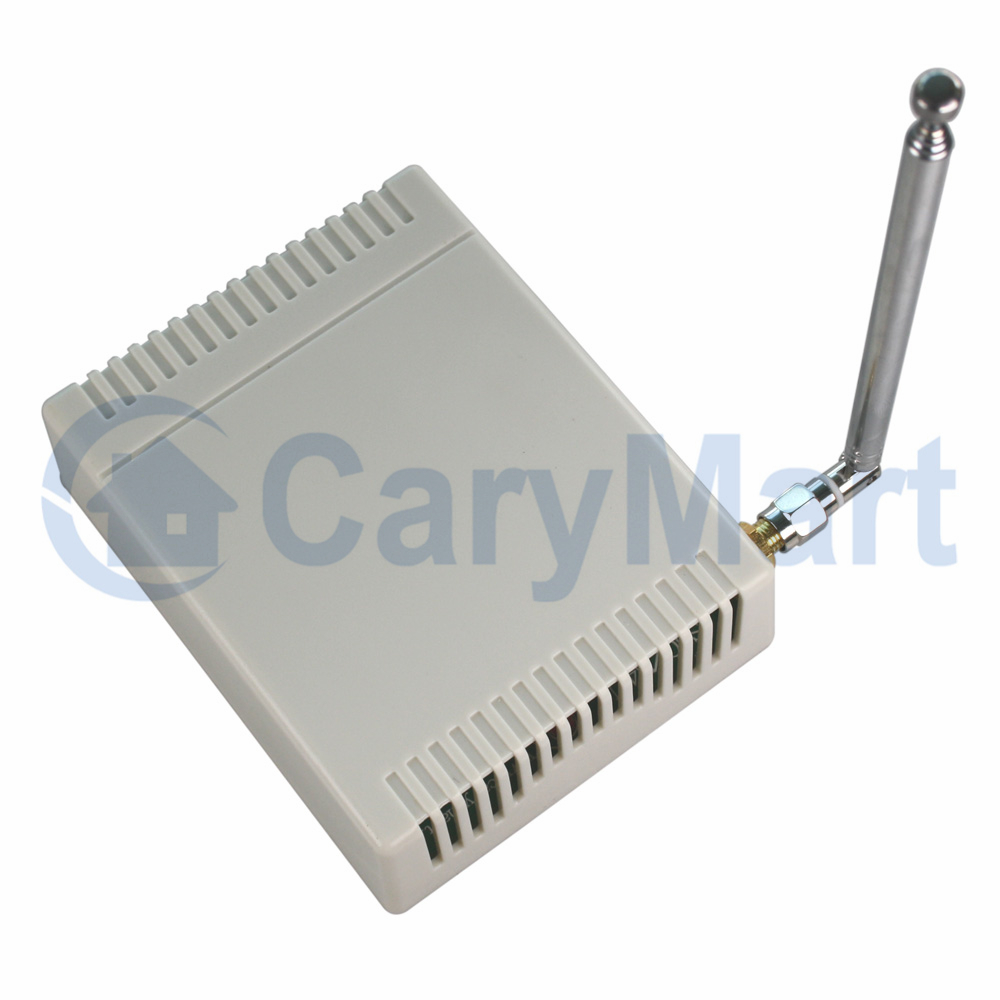

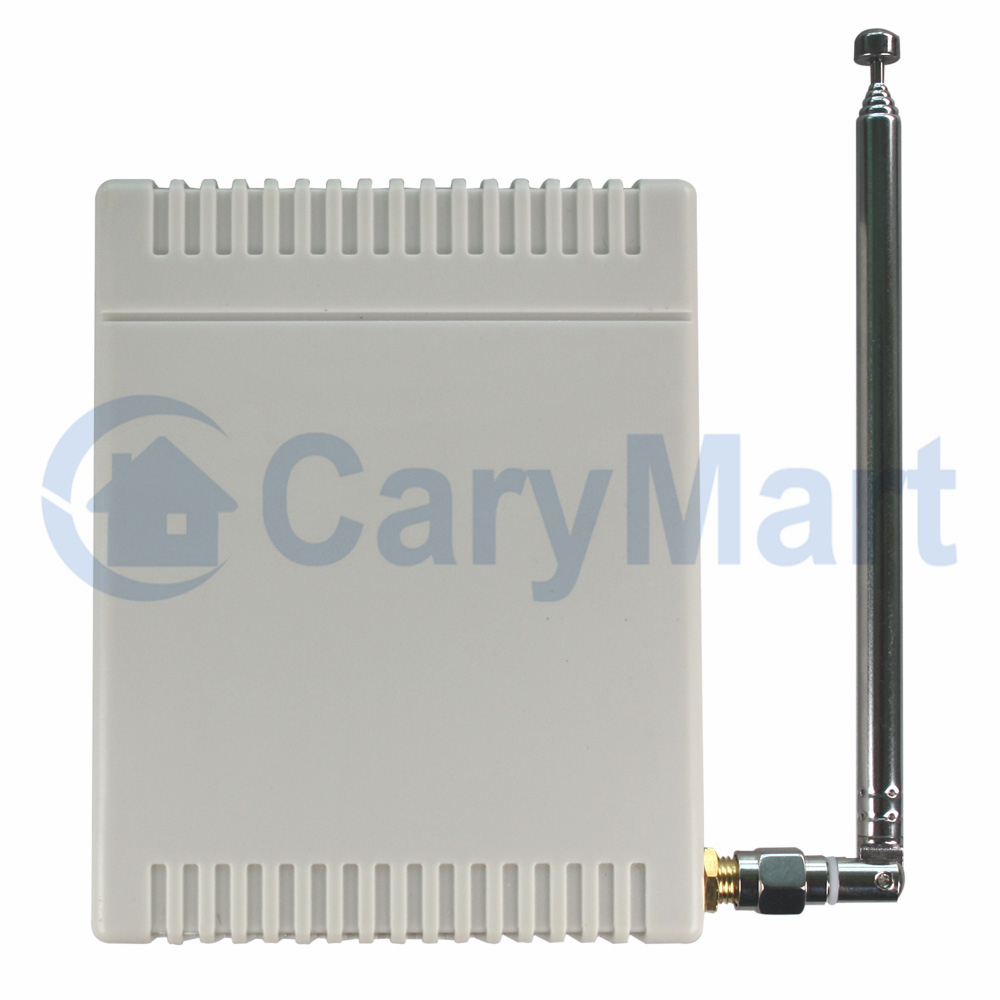

Empfänger:
Modell Nr.: S6C-DC09-ANT2 / S6C-DC12-ANT2 / S6C-DC24-ANT2
Kanal: 6 CH
6 Kontrolle Modi: Verklinkte, Momentan, Toggle, Momentan + Toggle, Momentan + Verklinkte
Kodierungsart: Festkode
Zeichenkodierung: Durch Ablernen
Stromversorgung (Betriebsspannung): DC12V±1V (S6C-DC12-ANT2), DC9V±1V (S6C-DC09-ANT2), DC24V±1V (S6C-DC24-ANT2)
Arbeitsspannungsbereich: AC110~240V oder DC0~28V
Maße der PCB: 94mm x 73mm x 20mm
Maße des Koffers: 100mm x 80mm x 30mm
Statischer Strom: ≤6mA
Maximale Betriebsstrom: 10A / jeder Kanal
Passender Sender:
Modell Nr.: CV-6 oder CB-6 (Mit bessere Reichweite)
Kanal: 6 CH

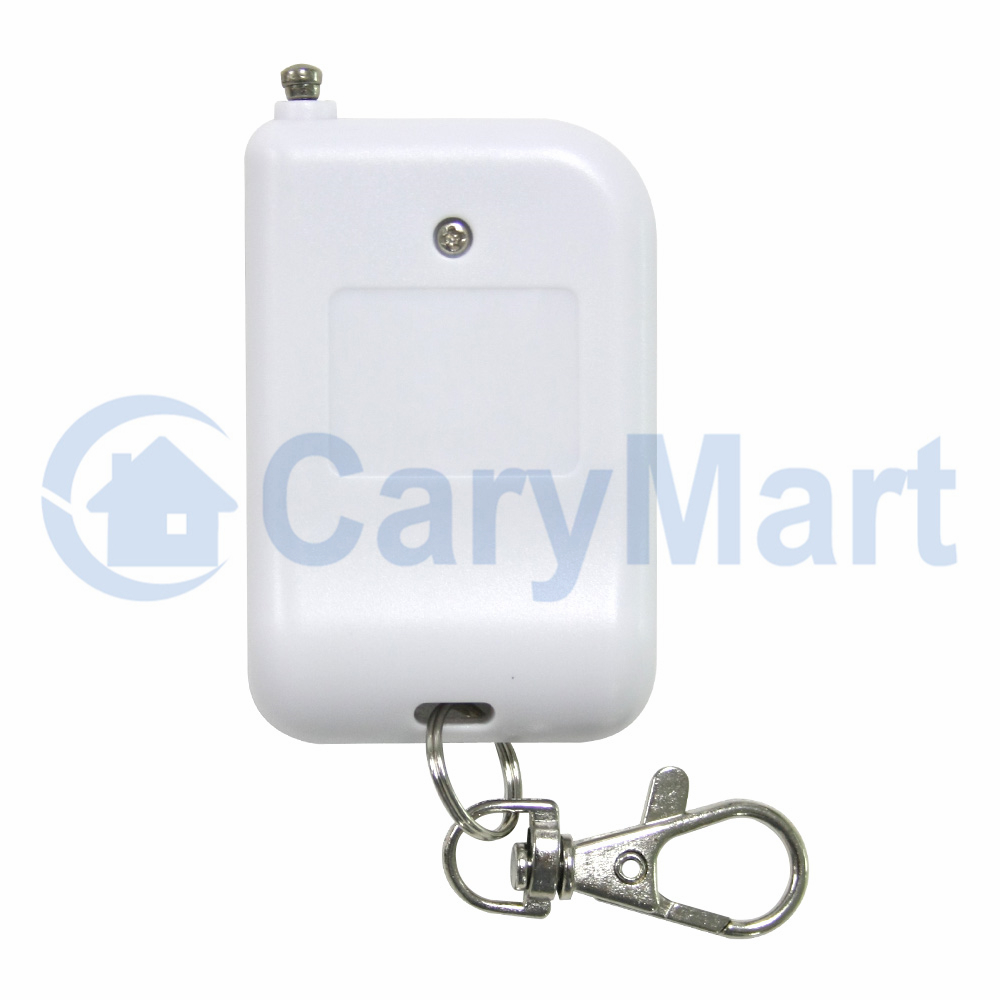

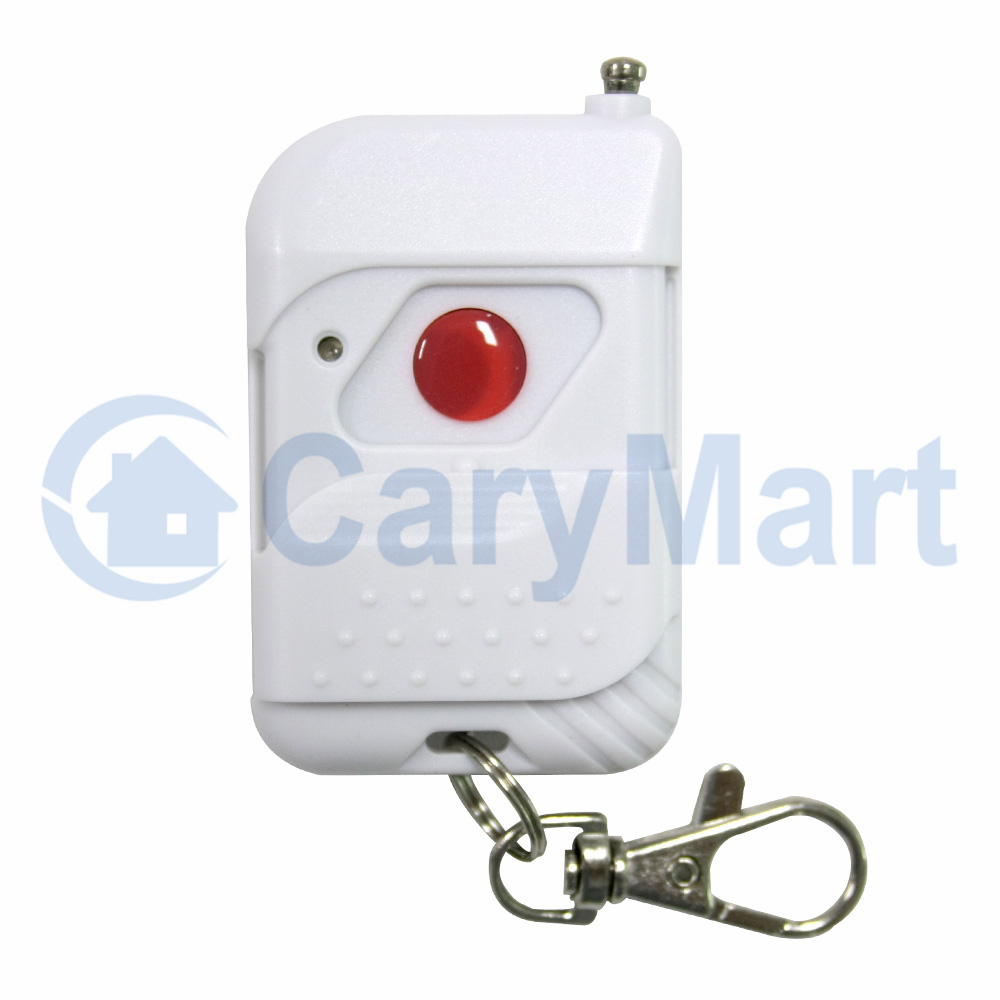

Sender:
Modell Nr.: C-1
Kanal: 1 CH
Entfernung der Fernbedienung: 100m / 300ft (Theoretisch)
Kodierung: Festkode durch Löten
Einheitsmaße: 58mm x 39mm x 16mm
Stromversorgung: 1 x 23A -12V Batterie (incl., Dauert ca.12 Monate.)

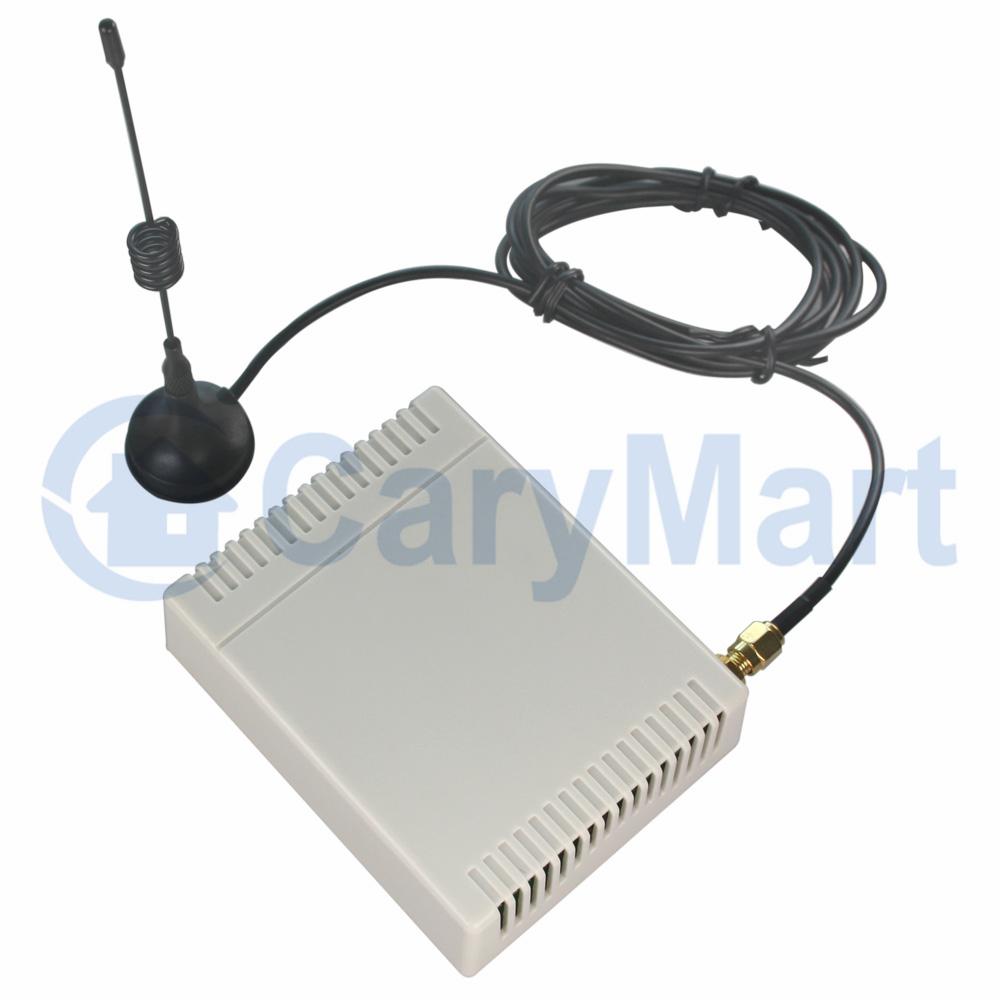

Externe Teleskopanntenne:

Frequenzbereich: 300~450MHz
Widerstand: 50Ω
Antenne Länge: 15cm
Kabellänge: 150cm
Gewicht: 35g
Anti-Interferenz, Wasserdicht, Abgeschirmtes Kabel stellen innen ein
Magnetische Stand Design für leicht zu installieren

Reichweite:
Die Entfernung (mit dem Sender wie C-1 ) von 100M ist ein theoretische Wert. Es soll auf einer öffentlichen Erde bedient werden,darauf gibt es keine Absperrung und keine Interferenz .Aber in wirklichem Leben verhindert das Funksignal durch Bäume,Wände oder andere Bauwerke ,noch kann es durch anderen Signale gestört werden. Deshalb kann die Reichweite vielleicht nicht 100m erreichen.
Wenn Sie eine länge Reichweite haben, bitte wählen Sie starker Sender, wie CB Series (1000m/3000ft); Oder Sie können eine externe Antenne für Empfänger zur Erhöhen der Reichweite benutzen.

Benutzung:
Der Empfänger kann DC 0~28V und AC 110~240V Geräte steuern.

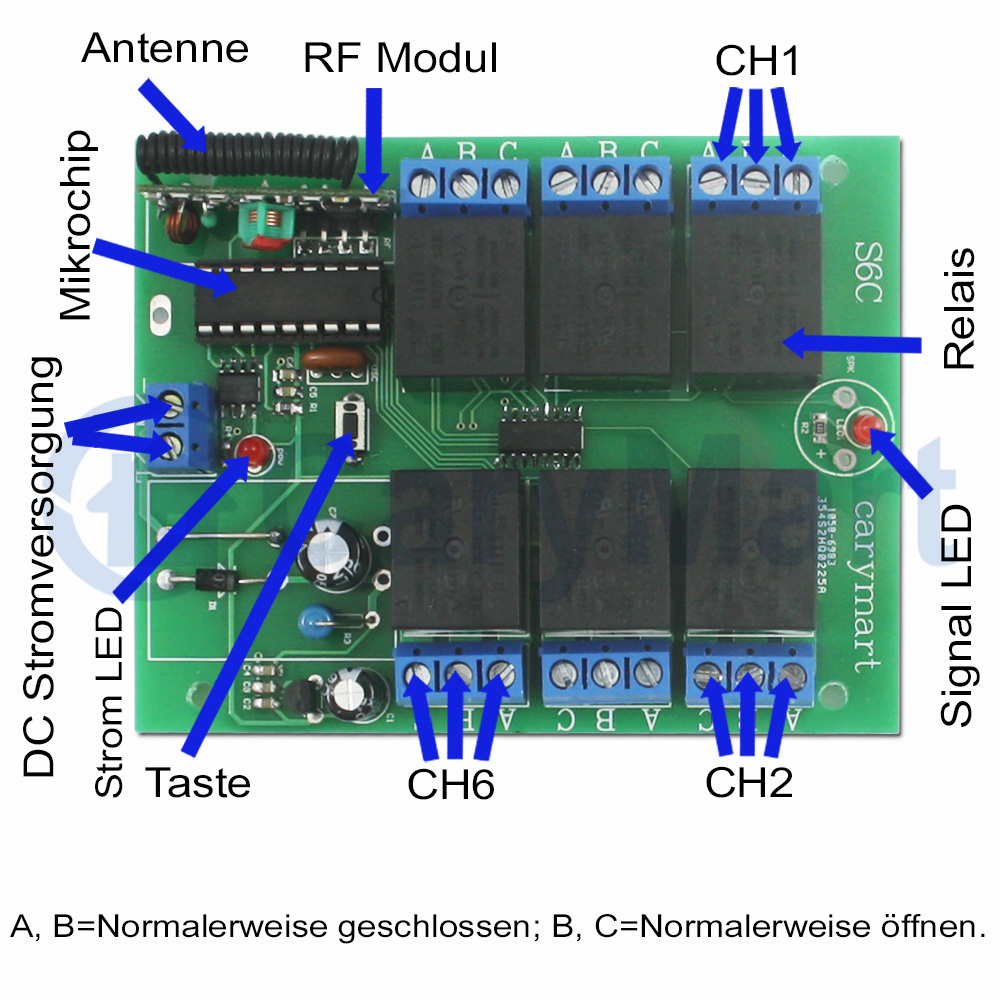

Achtung: Diese Empfänger ist Relaisausgang Typ, keinen DC/AC Spannungsausgang. Ausgangszustand von Relaisausgangsklemmen: Die Klemmen B und C sind normalerweise geöffnet; Die Klemmen A und C sind normalerweise geschloßen.


Beschreibung über die Kontrollmodus:
Es gibt verschiedene BetriebsartenDie Betriebsarten sind
Schalter-Modus (toggle)
Der Empfänger arbeitet als Schalter, jeder Druck einer Taste auf der Fernbedienung (FB) schaltet das Relais um. Ist es an, wird es ausgeschaltet, ist es aus, wird es eingeschaltet
Taster-Modus (momentary)
Der Empfänger arbeitet als Taster, das Relais zieht so lange an, wie die Taste gedrückt wird. Lässt man die Taste los, ist das Relais wieder aus
Verbunden (latched / Verklinkte )
Alle Kanäle sind miteinander verbunden. Jeder Druck auf eine Taste schaltet das zugehörige Relais ein und alle anderen Relais (einer Gruppe) aus.

Benutzung:
Der Empfänger kann DC 0~28V und AC 110~240V Geräte steuern.
Achtung: Diese Empfänger ist Relaisausgang Typ, keinen DC/AC Spannungsausgang. Ausgangszustand von Relaisausgangsklemmen: Die Klemmen B und C sind normalerweise geöffnet; Die Klemmen A und C sind normalerweise geschloßen.

Verdrahtung für DC / AC Anlagen:
Wenn Sie ein DC 12V Licht steuern, machen wie folgende:
1) Schließen den Pluspol der DC Stromversorgung an Klemmen “L / +” von Eingang an, und schließen Minuspol der DC Stromversorgung an Klemme “N / -“ von Eingang an.
2) Schließen Klemmen C an Pluspol der DC Stromversorgung, schließen Klemme B an Pluspol von DC Lamp, und schließen den Minuspol von DC Licht an Minuspol von DC Stromversorgung an.


Einstellung die Kontrollmodus :

  • Einstellen der verschiedenen Kontrolle Modis (Wir haben den Empfänger als Toggle Kontrolle Modus vor dem Versand eingestellt, Wenn Sie anderen Kontrolle Modi benutzen möchten, gehen Sie wie folgt):
  • 1) Ablernen des Toggle Kontrolle Modus: Wenn der Empfänger in dem Stand des ABLERNENs ist, drücken Sie den Knopf der Fernbedienung 1.
  • Kontrolle Modus Toggle(Kanal 1~12): Drücken –>Öffnen; Drücken nochmal - >Schließen.
  • Knopf der Fernbedienung 1 drücken: Relais 1 einschalten (Kontakt auf B und C, keinen Kontakt auf A und B)
  • Knopf der Fernbedienung 2 nochmal drücken: Relais 1 ausschalten (keinen Kontakt auf B und C, Kontakt auf A und B)...
  • Knopf der Fernbedienung 6 drücken: Relais 6 einschalten (Kontakt auf B und C, keinen Kontakt auf A und B)
  • Knopf der Fernbedienung 6 nochmal drücken: Relais 6 ausschalten (keinen Kontakt auf B und C, Kontakt auf A und B)



  • 2) Ablernen des Momentan Kontrolle Modus: Wenn der Empfänger in dem Stand des ABLERNENs ist, drücken Sie den Knopf der Fernbedienung 2.
  • Kontrolle Modus Momentan (Kanal 1~12 ): Drücken und halten –>Öffnen; Freilassen –>Schließen.
  • Drücken den Knopf der Fernbedienung 1 und halten: Relais 1 einschalten (Kontakt auf B und C, keinen Kontakt auf A und B)
  • Lassen Knopf der Fernbedienung 1 frei: Relais 1 ausschalten (Keinen Kontakt auf B und C, Kontakt auf A und B)...
  • Drücken den Knopf der Fernbedienung 6 und halten: Relais 6 einschalten (Kontakt auf B und C, keinen Kontakt auf A und B)
  • Lassen Knopf der Fernbedienung 6 frei: Relais 6 ausschalten (Keinen Kontakt auf B und C, Kontakt auf A und B)



  • 3) Ablernen des Verklinkte Kontrolle Modus: Wenn der Empfänger im Stand des ABLERNENs ist, drücken Sie den Knopf der Fernbedienung 3.
  • Kontrolle Modus Verklinkte (Kanal 1~12 ): Drücken –>Öffnen; andere Relais ausschalten, Drücken anderen Knopf –>Schließen.
  • Drücken Knopf der Fernbedienung 1: Relais 1 einschalten (Kontakt auf B und C, keinen Kontakt auf A und B)
Andere Relais ausschalten (Keinen Kontakt auf B und C, Kontakt auf A und B)...
  • Drücken Knopf der Fernbedienung 6: Relais 6 einschalten. (Kontakt auf B und C, keinen Kontakt auf A und B)
Andere Relais ausschalten (Keinen Kontakt auf B und C, Kontakt auf A und
  • 4) Ablernen des Momentan (Kanal 1~3 ) + Toggle (Kanal 4~6 ) Kontrolle Modus: Wenn der Empfänger im Stand des ABLERNENs ist, drücken Sie den Knopf der Fernbedienung 4.
  • 5) Ablernen des Momentan (Kanal 1~3 ) + Verklinkte (Kanal 4~6 ) Kontrolle Modus: Wenn der Empfänger im Stand des ABLERNENs ist, drücken Sie den Knopf der Fernbedienung 5.
  • 6) Ablernen des Toggle (Kanal 1~4 ) + Alle Ein / Aus (Kanal 5~6 ) Kontrolle Modus: Wenn der Empfänger im Stand des ABLERNENs ist, drücken Sie den Knopf der Fernbedienung 6.
  • Drücken Knopf der Fernbedienung 5: Alle Relais Einschalten.
  • Drücken Knopf der Fernbedienung 6: Alle Relais Ausschalten.

Beobachtung

  • Die Entfernung von 100M ist ein theoretische Wert. Es soll auf einer öffentlichen Erde bedient werden,darauf gibt es keine Absperrung und keine Interferenz .Aber in wirklichem Leben verhindert das Funksignal durch Bäume,Wände oder andere Bauwerke ,noch kann es durch anderen Signale gestört werden. Deshalb ist die wahre Entfernung kleiner als 100M. Wenn Sie eine grössere Entfernung brauchen , bitte wählen Sie eine andere Serie der Ferbedienung aus, zum Beispiel CB Serie (1000m/3000ft) Klicken Sie hier ; Oder Sie können dazu eine externe magnetische Antenne (Modell: 0020909) zusetzen. – Klicken Sie hier.
