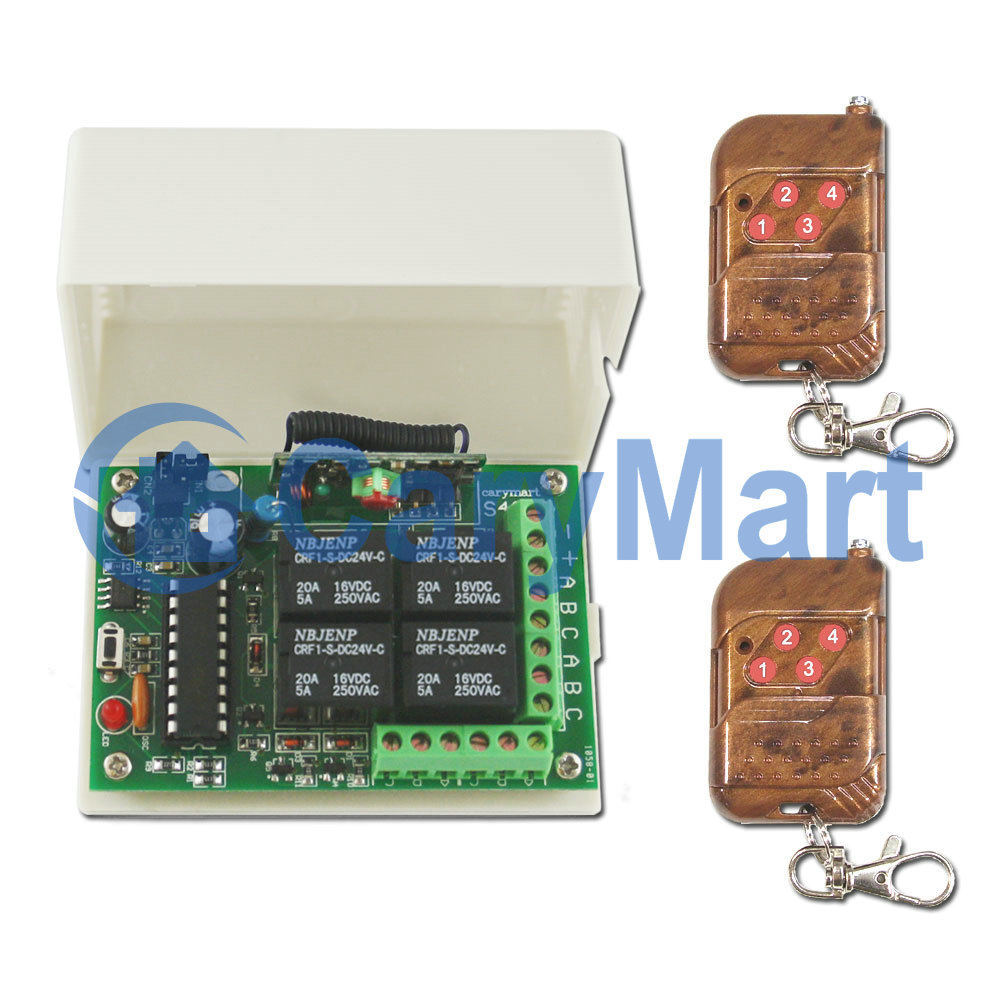

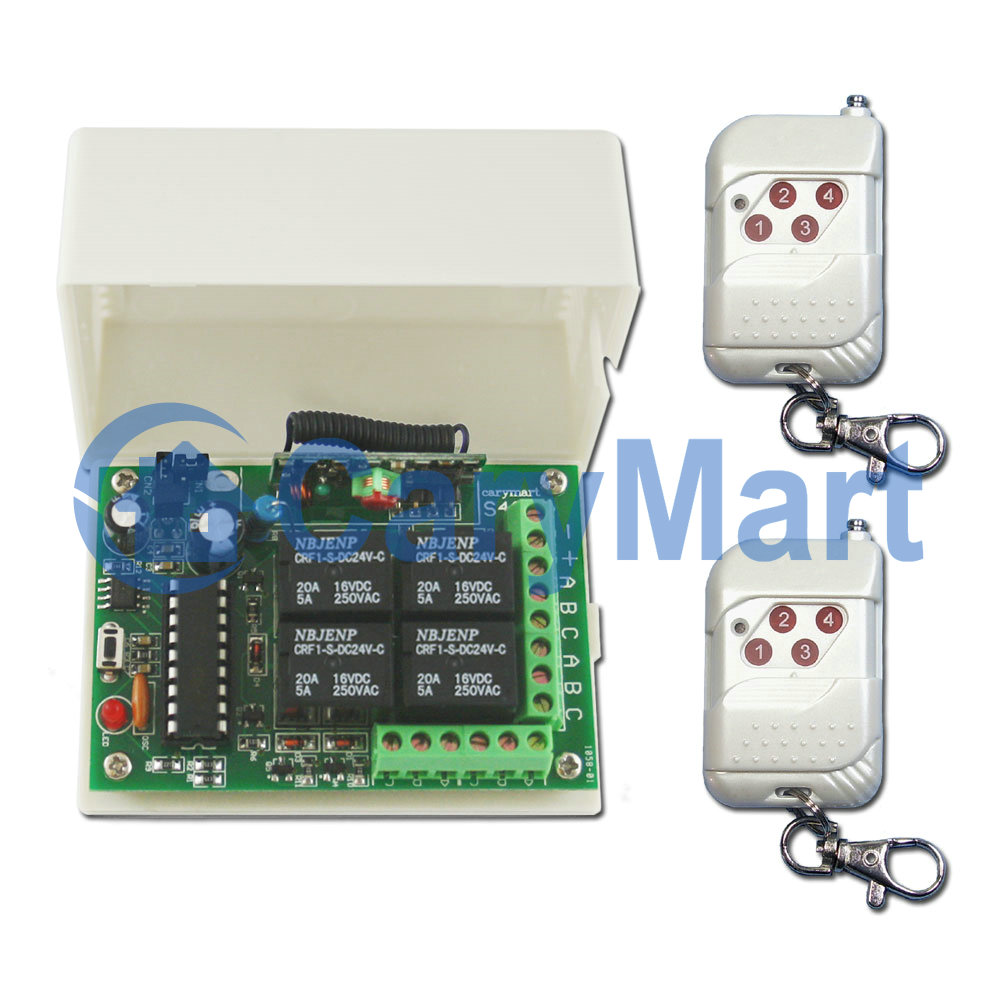

4 Relais 9V 12V 24V Funk-Sender- / Empfänger-Set mit Memory Funktion - Funk Fernsteuerung 3 Arbeitsm


Preis: €37.93  €36.79
Sie sparen 3% !


  • Artikelnummer: 0020283 (S4MC- DC09/12/24 & C-4)

Bitte wählen Sie:











Menge:





Handbuch

Kennzeichen:

1.       Anwendung: Es kann in der Industrie-Automatisierung-, Landwirtschaft - und Heim-Automation, wie Fabrik, haus, bauernhof, weide, Fahrzeugen, Schiffen, Offshore-Betrieb, Luftfahrzeug, Feld Anruf, usw. Drahtlose Fernbedienung Produkte auf Land, Wasser und Luft, wie Funklichtschalter, Sirenen, Schlösser, Motoren, Ventilatoren, Winden, Jalousien, Elektrozylinder, Türen, Fenster, Elektromagnetventile, Signalisierung, Geschäftsschilder usw.

2.       Drahtlose Steuerung, einfach zu installieren.

3.       Funktion des Speichers: Die Stromversorgung ist abgeschnitten, und dann die Stromversorgung wiederhergestellt ist. Das Relais wird automatisch in den vorherigen Status zurückgegeben.

4.       Relais Output: Der Empfänger ist Relais Output, es kann benutzt werden um DC oder AC Geräte zu steuern. Die Terminals sind NO / NC (Normalerweise geöffnet / Normalerweise geschlossen ), wird von Schalter gesteuert. Es bedeutet, dass Sie an die Geräte die separaten Stromversorgung verbinden müssen.

5.       Sie könnten den Empfänger mit Sender (Fernbedienung) von jedem Ort innerhalb einer zuverlässigen Entfernung ein / aus schalten.

6.       Die drahtlose Funksignale können durch Wände, Böden und Türen laufen

7.       Geschutzt vor Gegenstrom und übermäßigem Strom.

8.       Zuverlässige Steuerung: Der Empfänger arbeitet nur mit dem Sender verwenden, der den gleichen Code verwendet.

9.       Ein / einige Sender können ein / einige Empfänger gleichzeitig kontrollieren.

10.     Sie können zwei oder mehrere Geräte am selben Ort verwenden.

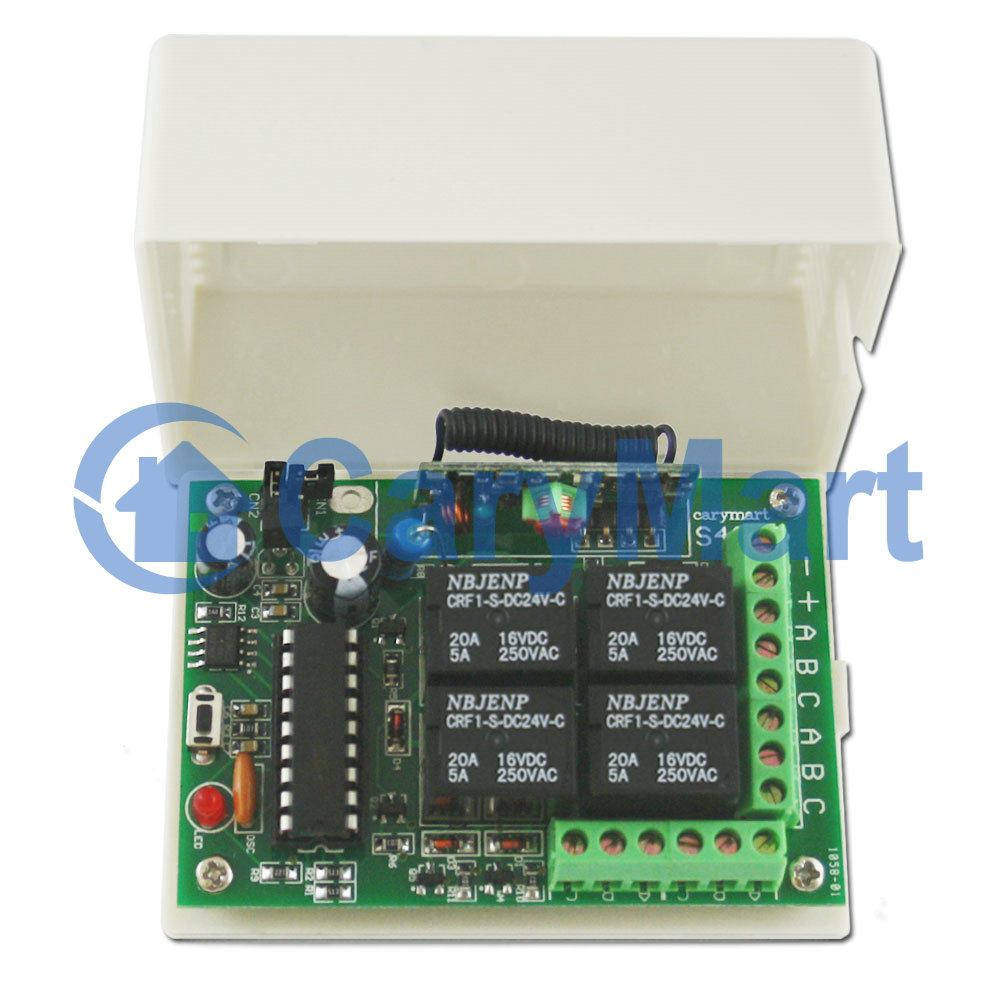

Parameter des Empfängers:

Modell Nr.: S4MC-DC06 / S4MC-DC09 / S4MC-DC12 / S4MC-DC24

Stromversorgung(Betriebsspannung): DC6V (S4MC-DC06), DC9V±1V (S4MC-DC09), DC12V±1V (S4MC-DC12), DC24V±2V (S4MC-DC24)

Output: Relais Output (Normalerweise geöffnet und Normalerweise geschlossen)

Betriebsspannung Reichweite des Relais: AC110~240V oder DC0~28V

Betriebsfrequenz: 315MHz / 433MHz

Kanal: 4 CH

Kontrolle Modi: Toggle, Verklinkte

Statischer Strom: ≤6mA

Code Setzen: durch Lernen

Maximaler Betriebsstrom: 5A / jeden Kanal

Maße der PCB: 68mm x 48mm x 20mm

Maße des Koffers: 5mm x 55mm x 30mm

Arbeite mit Festcode Sender oder Lerncode-Sender



Sender:

Modell Nr.: 0021003 (C-4)

Farbe des Gehäuses: Holzmuster / Weiß / Schwarz

Kanal/Knopf: 4

Symbol des Knopfs: 1, 2, 3, 4

Betriebsspannung: 12V(1 x 23A-12V Batterie, kann 12 Monate benutzt werden)

Betriebsstrom: 6mA

Betriebsfrequenz: 315Mhz / 433Mhz

Enkodierung Chip: PT2262/ PT2264 / SC2262

Enkodierung Typ: Festcode durch Löten, bis zu 6561 Kodes

Sendeentfernung: 100m / 300ft (Theoretisch)

Die Entfernung 100m ist eine theoretische Daten, es soll auf freiem Ort bedient werden, keine Hindernisse, keine anderen Störungen. Aber wenn es getestet wird, gibt es Bäume, Wände oder andere Hindernisse, und es gibt viele Störungen von anderen Signalen. Vielleicht kann die tatsächliche Entfernung daher 100m nicht erreichen.

Wenn Sie die teleskopische Antenne verlängern, wird die Arbeitsreichweite erweitern, die Arbeitsreichweite ist doppelt so große als früher.

Anpassung Modus: ASK

Betriebstemperatur: -20 ° C bis +70 ° C

Einheit Mass: 58mm x 39mm x 16mm

Gewicht: 30g

Nutzungen:Garagentore, Motorräder, Auto Wecker Produkte, Haus Sicherheit Produkte, drahtlose fernkontrollierende Produkte, industrielle kontrollierende Produkte.



Wie können Sie die 8-Bit Kode des Senders bilden:

1.    Öffnen den Deckel des Senders, dann können Sie die Platine sehen. Es gibt zwei Reihe Kissen und ein Reihe des Chip Fuß auf der Rückseite.

2.    Die höhere Reihe des Kissens ist “L”Seite, und die niedrige Reihe des Kissens ist “H” Seite.

3.    Wenn Sie die mittelere Reihe des Chip Fuß an der “L” Seite löten, ist es die Kode 1. Wenn Sie die mittlere Reihe des Chip Fuß an der “H” Seite löten, ist es die Kode 2. Wenn Sie nicht löten, ist es die Kode 0.

4.    Die Ordnung von 8-Bit Kode ist von link bis recht (von D1 bis D8)

5.    Das ist eine Beispiel, die 8-Bit Kode im Foto ist 01121101, löten wie folgend:

6.    Kode 0: Löten Sie keine Seite, wie D1 und D7.

7.    Kode 1: Löten an der Seite “L”, wie D2, D3, D5, D6, D8.

8.    Kode 2: Löten an der Seite “H”, wie D4.



Geeigneter Sender:

Der Empfänger kann mit verschiedenen Sender arbeiten, wie Model CWB-4 (50M, wasserdicht), C-4/C-4L (100M), CP-4/CP-4L (500M), CB-4/CB-4L (1000M), oder CBW-4(1000M, waterproof) usw.



Reichweite:

Mit dem Sender wie C-4 kann die Reichweite max. 100M im Freifeld sein.

Die Entfernung von 100M ist ein theoretische Wert. Es soll auf einer öffentlichen Erde bedient werden,darauf gibt es keine Absperrung und keine Interferenz .Aber in wirklichem Leben verhindert das Funksignal durch Bäume,Wände oder andere Bauwerke ,noch kann es durch anderen Signale gestört werden. Deshalb ist die wahre Entfernung kleiner als die max. Reichweite.

Mit Antenne oder CB-Serie Sender kann es die Reichweite erhöhen.



Verwendung:

Der Empfänger kann verwendet werden, um DC 0~28V und AC 110~240V Geräte zu kontrollieren.

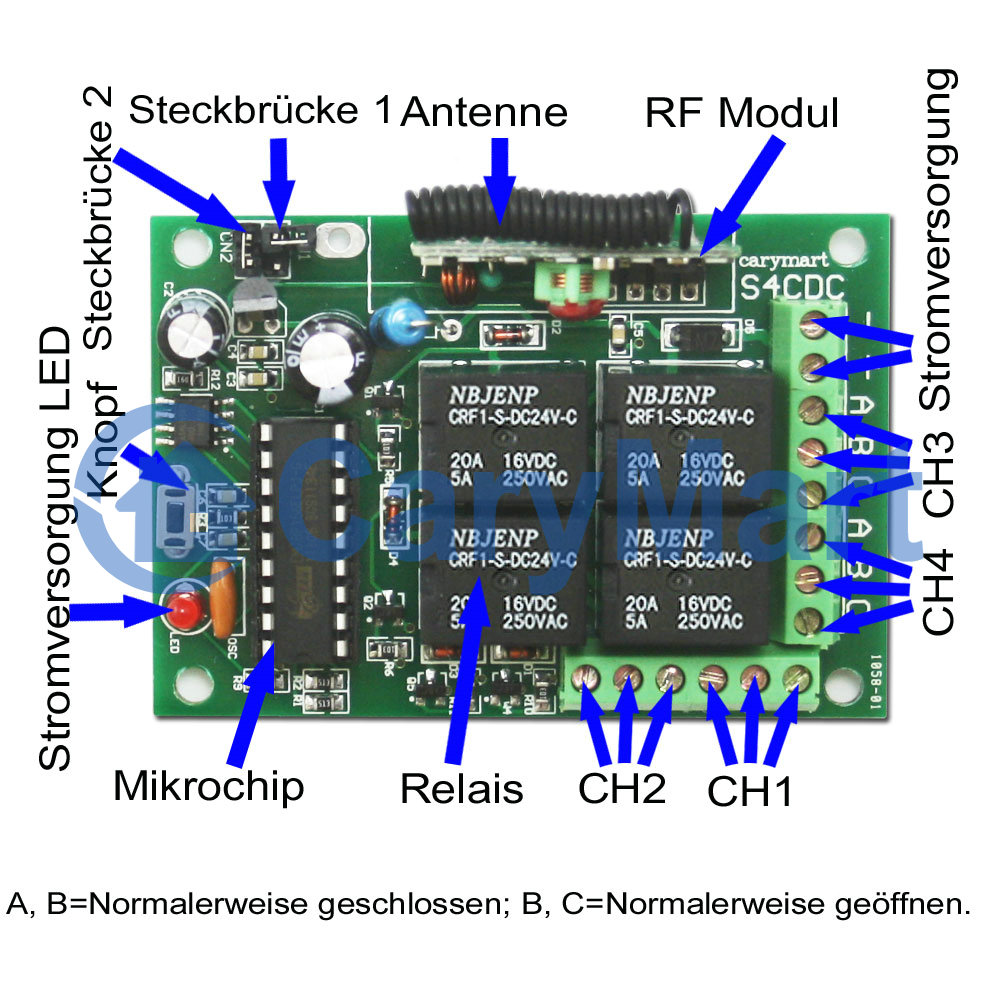

Achtung: Der Empfänger gibt keinen DC/AC Strom aus, sondern Relais. Grundstellung des Relais Ausgang Terminals: die Terminals B und C sind normalerweise geöffnet; die Terminals A und B sind normalerweise geschlossen.

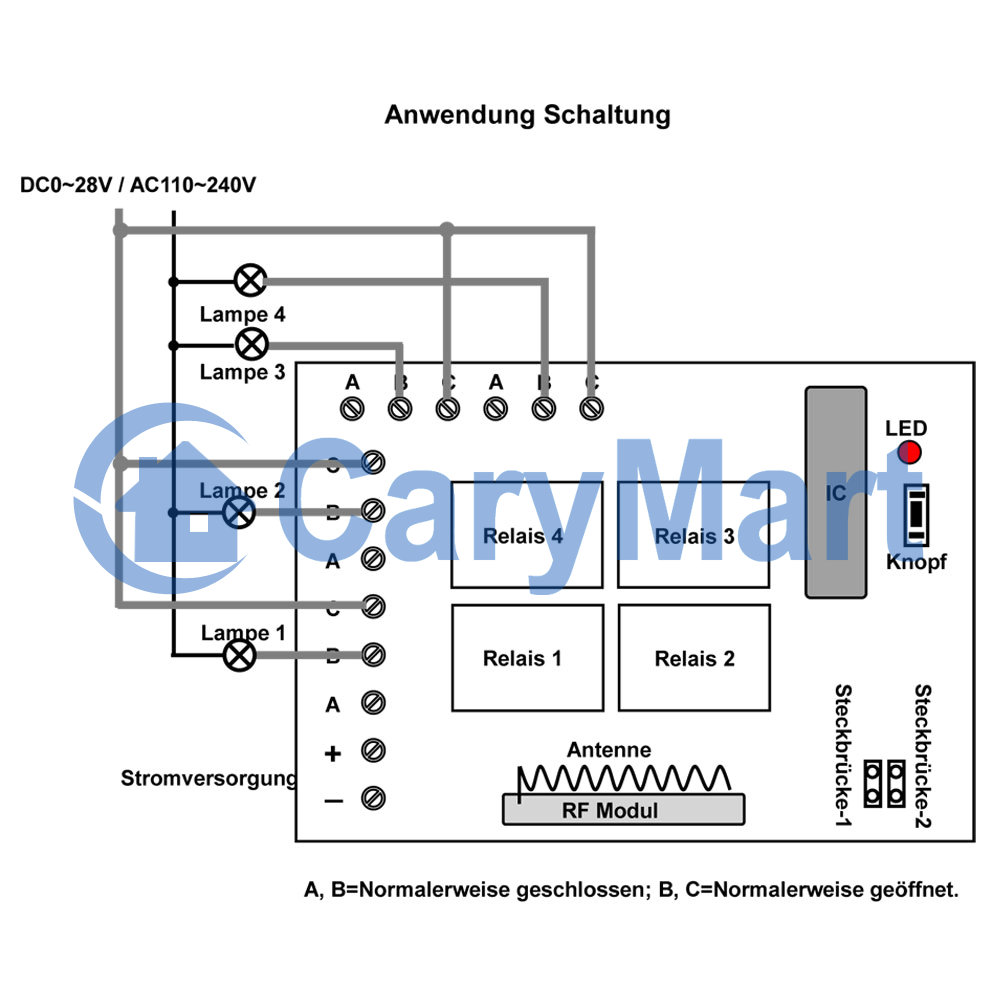

Verdrahtung:

Wenn Sie DC 12V Licht steuern, machen Sie wie folgende.

1) Schließen den positiven Pol der DC Stromversorgung an den Terminal „+“ von INPUT an, und schließen den negativen Pol der DC Stromversorgung an den Terminal „-“ von INPUT an.

2) Schließen den Terminal C an den positive Pol der DC Stromversorgung an, schließen den Terminal B an positiven Pol des DC Lichts an, und schließen den negativen Pol des DC Lichts an den negativen Pol der DC Stromversorgung.



Wenn Sie AC 220V Licht steuern, machen Sie wie folgende.

1) Schließen den positiven Pol der DC Stromversorgung an den Terminal „+“ von INPUT an, und schließen den negativen Pol der DC Stromversorgung an den Terminal „-“ von INPUT an.

2) Schließen das Terminal C an den Energiebündel der AC Stormversorgung, schließen den den Terminal B an eine Seite des AC Lichts an, und schließen eine andere Seite des AC Lichts an den Mittelleiter der AC Stromversorgung an.



Einstellung verschiedene Kontrolle Modus:

(Wir haben den Empfänger als Toggle-Steuermodus vor der Lieferung eingestellt, Wenn Sie andere Kontrollemodus verwenden, machen Sie folgende Operation):

Toggle Kontrolle Modus Setzen (mit dem Sender C-4): Verbinden die Steckbrücke-2.

Toggle Kontrolle Modus (Kanal 1~4): Drücken -> An; Drücken nochmal -> Aus.

Drücken den Knopf 1: Schalten den Relais 1an (verbinden B und C, trennen A und B), das Licht 1 wird angeschaltet.

Drücken den Knopf 1 nochmal: Schalten den Relais 1aus (trennen B und C, verbinden A und B), das Licht 1 wird ausgeschaltet.

……

Drücken den Knopf 4: Schalten den Relais 4 an (verbinden B und C, trennen A und B), das Licht 4 wird angeschaltet.

Drücken den Knopf 4 nochmal: Schalten den Relais 4aus (trennen B und C, verbinden A und B), das Licht 4 wird ausgeschaltet.



Verklinkte Kontrolle Modus Setzen(mit dem Sender C-4): Trennen die Steckbrücke-1 und die Steckbrücke-2.

Verklinkte Kontrolle Modus (Kanal 1~4): Drücken -> An, andere Relais Aus; Drücken einen anderen Knopf -> Aus.

Drücken den Knopf 1: Schalten den Relais 1 an (verbinden B und C, trennen A und B), das Licht 1 wird angeschaltet.

                    Schalten andere Relais aus (trennen B und C, verbinden A und B), andere Lichts werden ausgeschaltet.

Drücken den Knopf 4: Schalten den Relais 4 an (verbinden B und C, trennen A und B), das Licht 4 wird angeschaltet.

                    Schalten andere Relais aus (trennen B und C, verbinden A und B), andere Lichts werden ausgeschaltet.



Funktion des Speichers:

Falls das Relais in “AN” Zustand ist, wird es in “AUS” Zustand verändert, wenn den Stromkreis ausgeschaltet.

Wenn den elektrischen Stromkreis geschlossen wird, wird das Relais automatisch in früheren Zustand “AN” sein.



Wie kann man den Sender zu Empfänger koppeln:

1)     Drücken Sie den Lern Knopf von dem Empfänger 1-2 Sekunden, Signal LED auf Empfänger ist an. Der Empfänger geht in den Status des Lernens

2)     Drücken Sie irgendwelche Knöpfe auf dem Sender. Wenn Signal LED 15 mal blinkt, und dann ausgeschaltet ist, bedeutet das, das Lernen ist erfolgreich.

3)  Wenn der Empfänger in den Status des Lernens ist, drücken Sie noch einmal den Knopf von Empfänger, schaltet LED Signal aus, wird Lernprozess unterbrochen.

4)  Der Empfänger kann mehrerer Sender mit verschiedenen Codes lernen.



Löschen allen Sender:

Wir haben Fernbedienung für den Empfänger gelernt. Wenn Sie den Empfänger nicht mehr mit der Fernbedienung arbeiten möchten, können Sie alle Codes der Fernbedienungen löschen, die in dem Empfänger gespeichert werden.

Betrieb: Drücken und halten Sie den Lern-Knopf auf dem Empfänger bis die LED Licht langsam blitzt, dann lassen Sie den Knopf frei, und LED Licht

bleibt langsam blitzt. Es bedeutet, dass alle gespeicherte Kodes erfolgreich gelöscht worden sind.

Link:(Sie können folgende Link klicken, um mehr Technische Daten zu sehen)
die Unterschied zwischen den alle Sender
die Unterschied zwischen die alle Antenne
