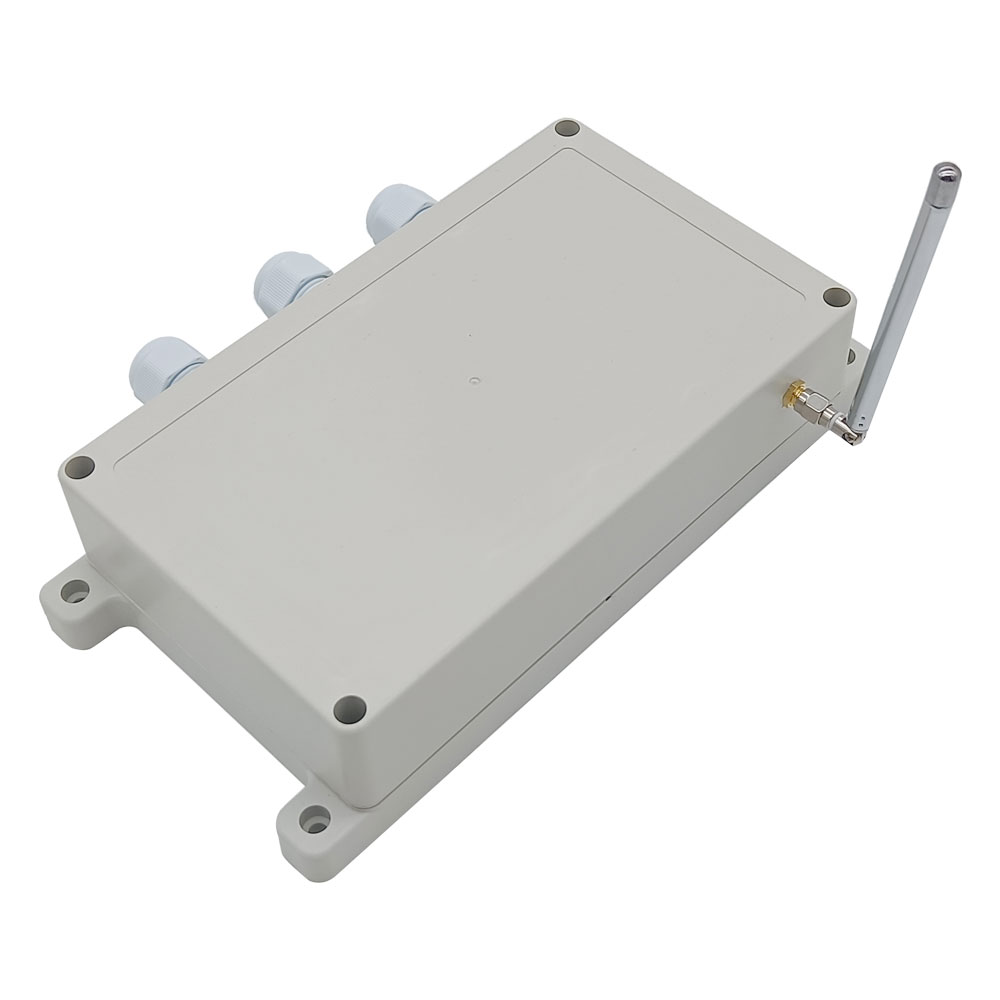

4 Kanal Relaisausgang 230VAC Set Funkfernsteurung Wasserdichte Gehäuse externe Teleskopantenne 2000M Frequenz 434MHz


Preis: €120.00

  • Artikelnummer: 0020450 (S4PU-AC-ANT3 & CB-4)

Bitte wählen Sie:






Menge:





Handbuch


Lieferumfang:

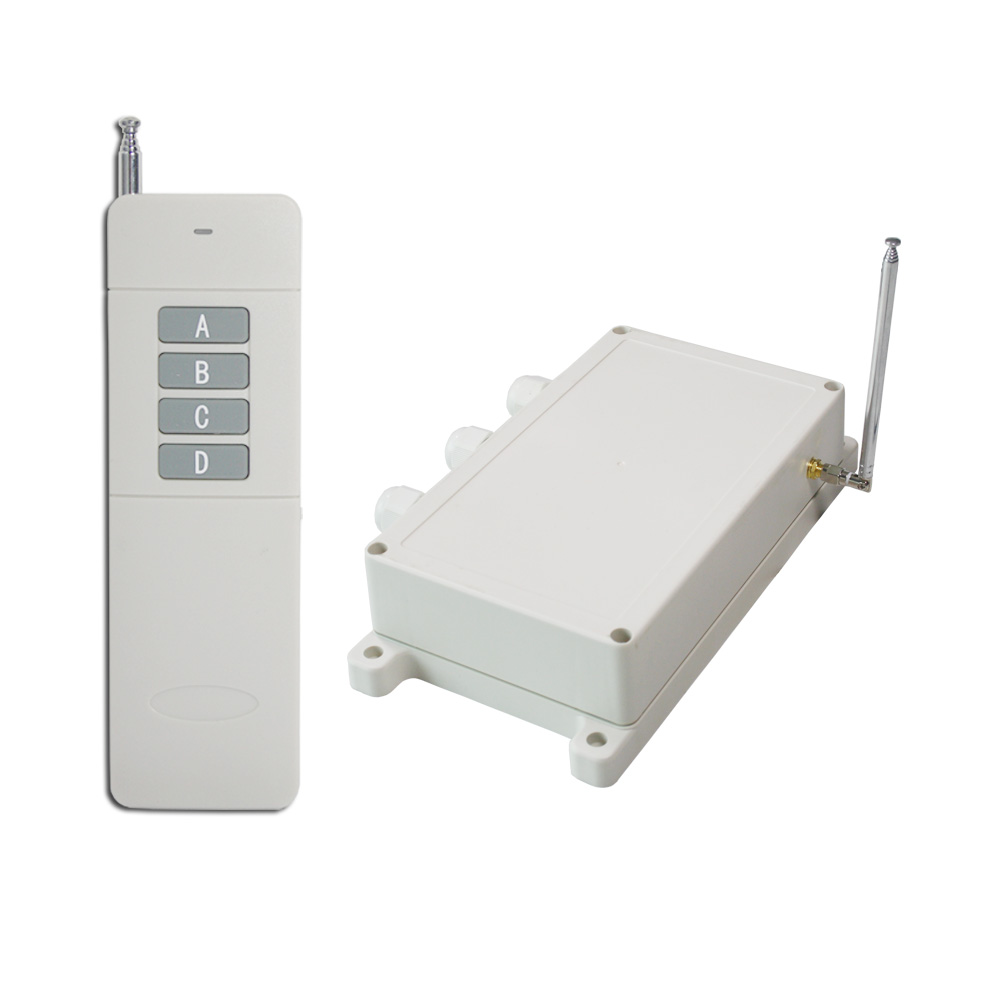

1 x Empfänger: S4PU-AC220-ANT3

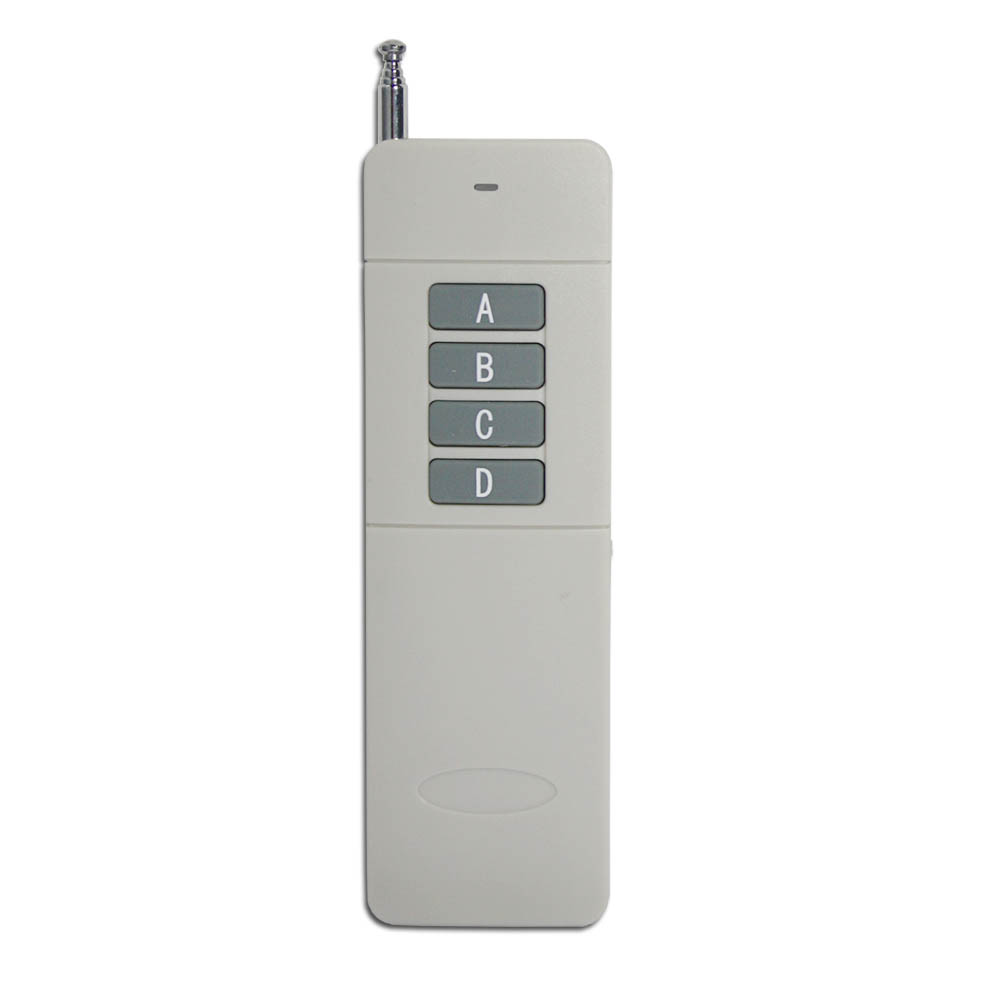

1 x Sender: CB-4
1 x Bedienungsanleitung

Besonderheit:
Drahtlose Steuerung, einfach zu installieren

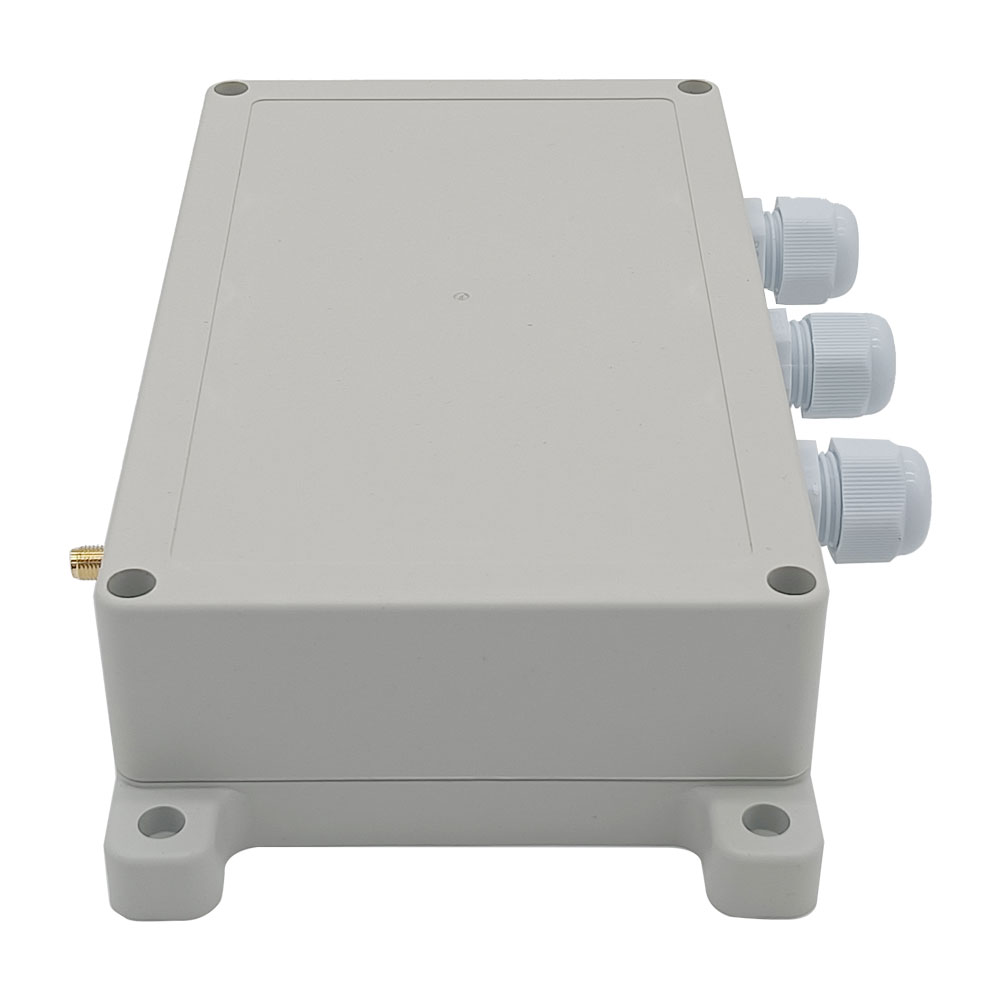

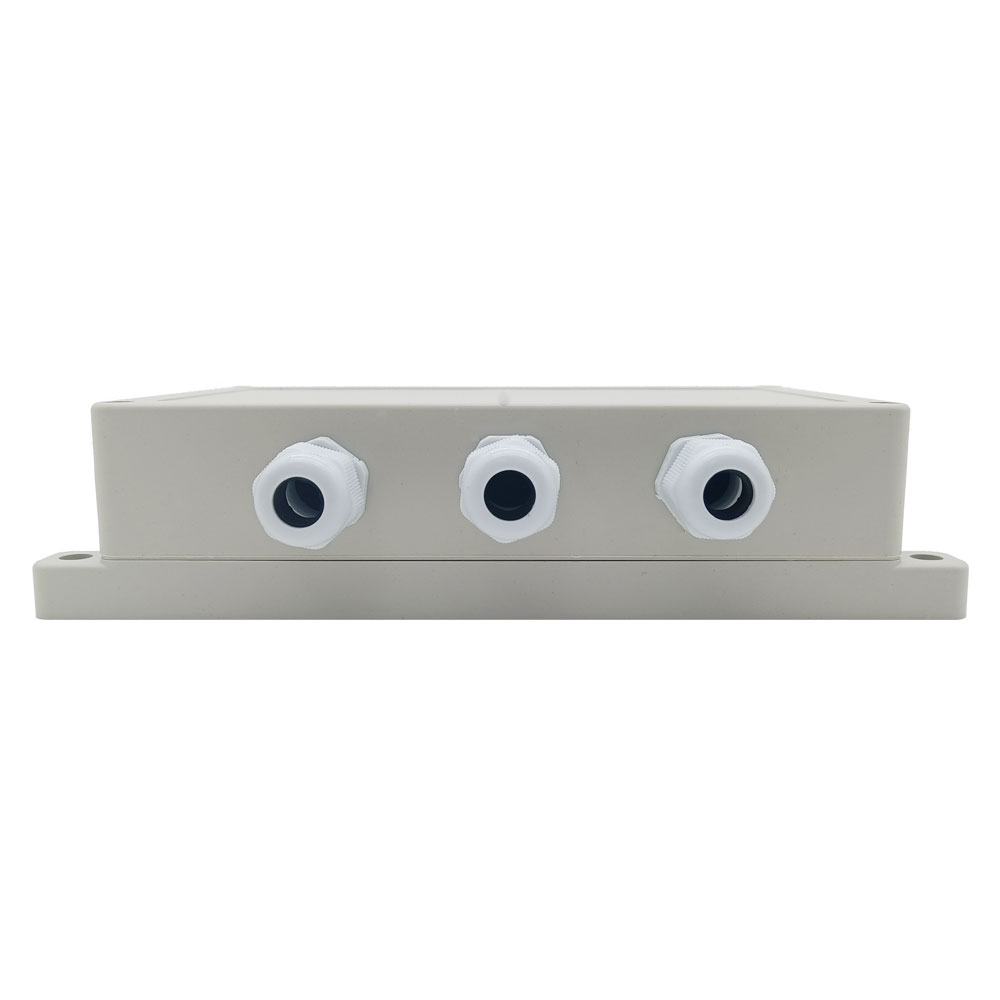

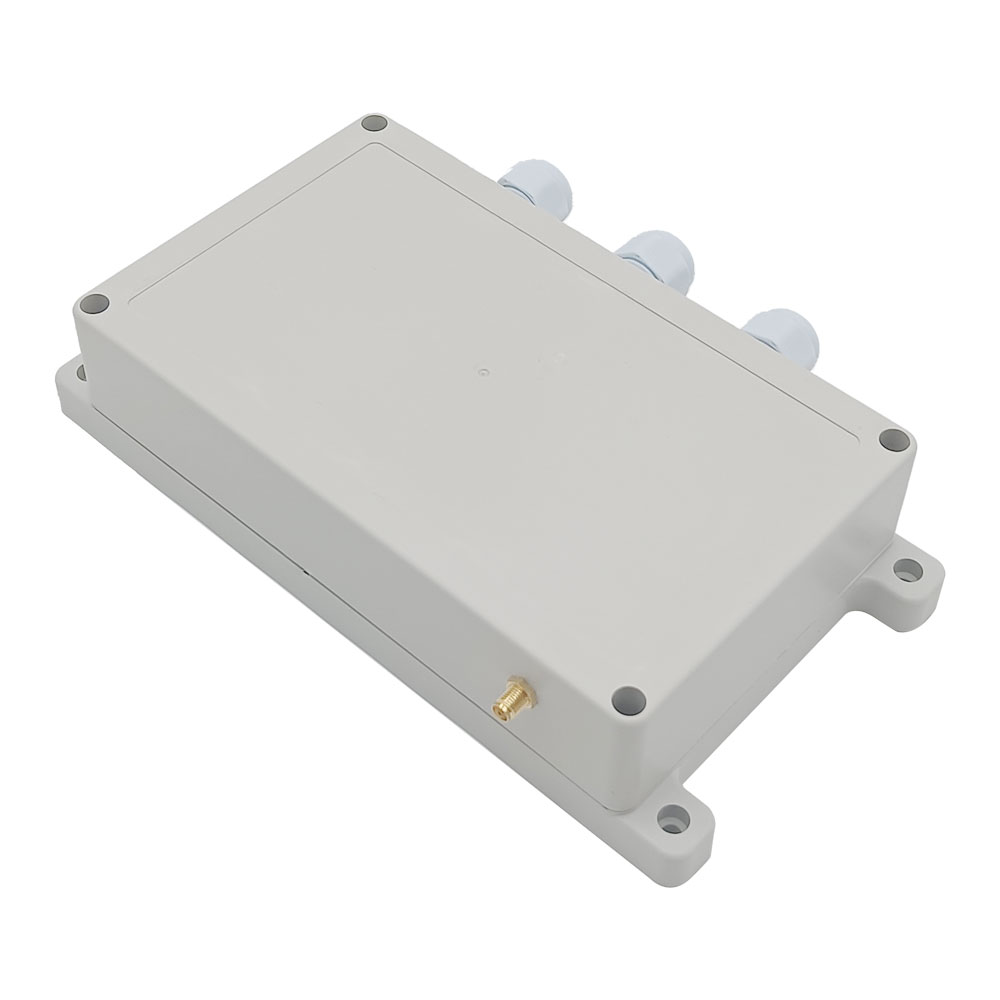

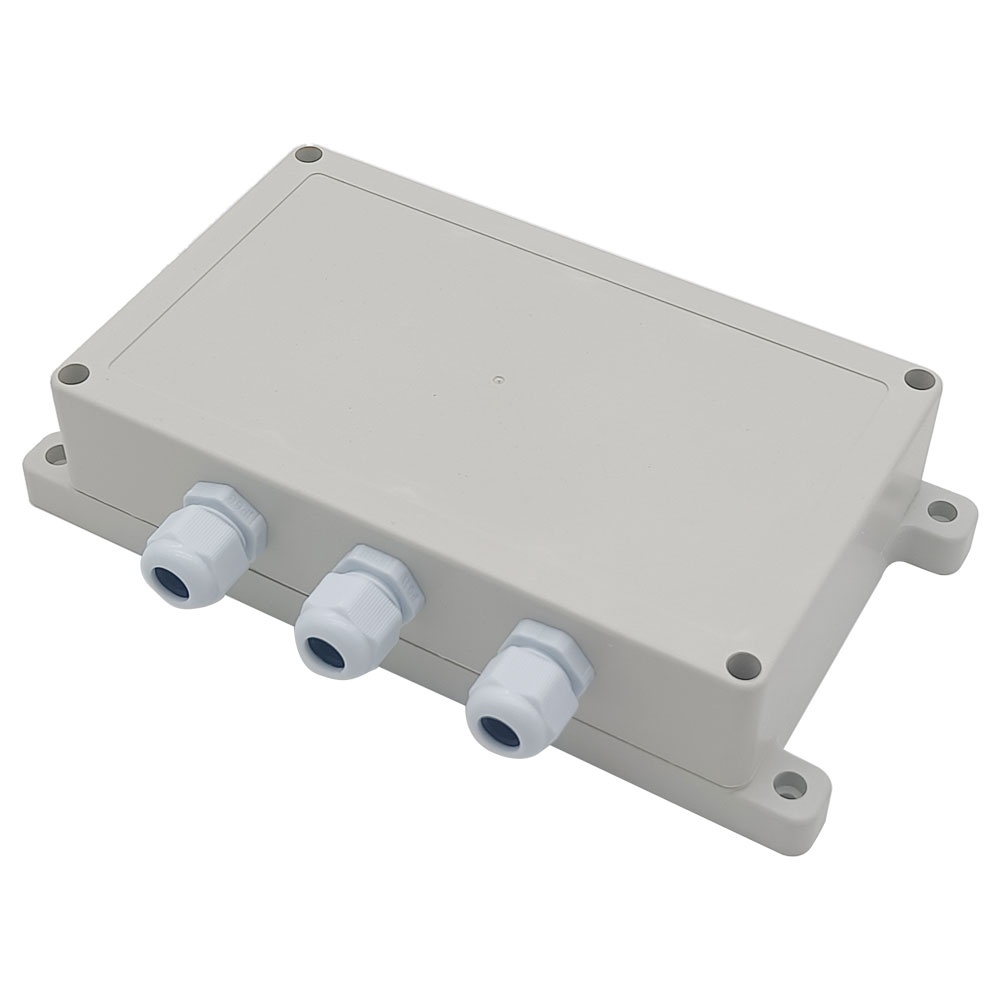

Wasserdichtes Gehäuse und Wasserdichtsteckverbinder. Diese Empfänger kann draußen installiert werden.
Hohe Leistung, jeder Relaisausgang kann bei Höchststrom 30A betrieben.
Relaisausgang kann zu Hause Automation verwendet werden, wie zum Beispiel Sicherheitssystem, fernbedienen Licht, Motoren,Türen / Verschlüsse / Fenster/ Jalousien / Autos und verschiedene Geräte.
Der Empfänger hat vier Input Control Klemmen, Sie können externe Geräte, Sensoren oder Handschalter an diese Klemmen anschließen, um Ausgang des Empfängers zu steuern.
Mit dem externen teleskopischen Antenne kann es einen weiteren Arbeitsbereich erreichen.
Mit dem Sender (wie CB-4) zu einer Komplettset kann die Reichweite bis 2000m erreichen.
Es kann auch in der Landwirtschaft und Industrie-Automatisierung verwendet werden, wie zum Beispiel hohe Reichweite und hohe Leistung zu fernbedienen
Sie könnten den Empfänger mit Sender (Fernbedienung) von jedem Ort innerhalb einer zuverlässigen Entfernung ein / aus schalten. Die drahtlose Funksignale können durch Wände, Böden und Türen laufen.
Geschutzt vor Gegenstrom und übermäßigem Strom.
8-Bit MiKroprozessor zu Verwenden werden mit LOW-POWER und HoherGeschwindigkei CMOS Technologie designt und entwickelt
Zuverlässige Steuerung: Der Sender (Kodierung) und der Empfänger (Decodierung) verwenden 8-Bit Code.
Ein/mehrere Sender kann ein/mehrere Empfänger gleichzeitig kontrollieren.
Sie könnten zwei oder mehre Anlagen in gleichen Ort benutzen und Sie können die mit verschiedenen Codes einstellen.

Parameter von Empfänger:
Modell Nr.: S4PU-AC220-ANT3
Stromversorgung (Betriebsspannung): AC100~240V (110V/120V/220V/240V)
Output: Relaisausgang (normal geöffnet und normal geschlossen )
Kontrollmodus: Toggle, Momentan, Verklinkte, Momentan + Toggle
Maximale Betriebsstrom: 30A / jeder Kanal
Ruhestrom: ≤6mA

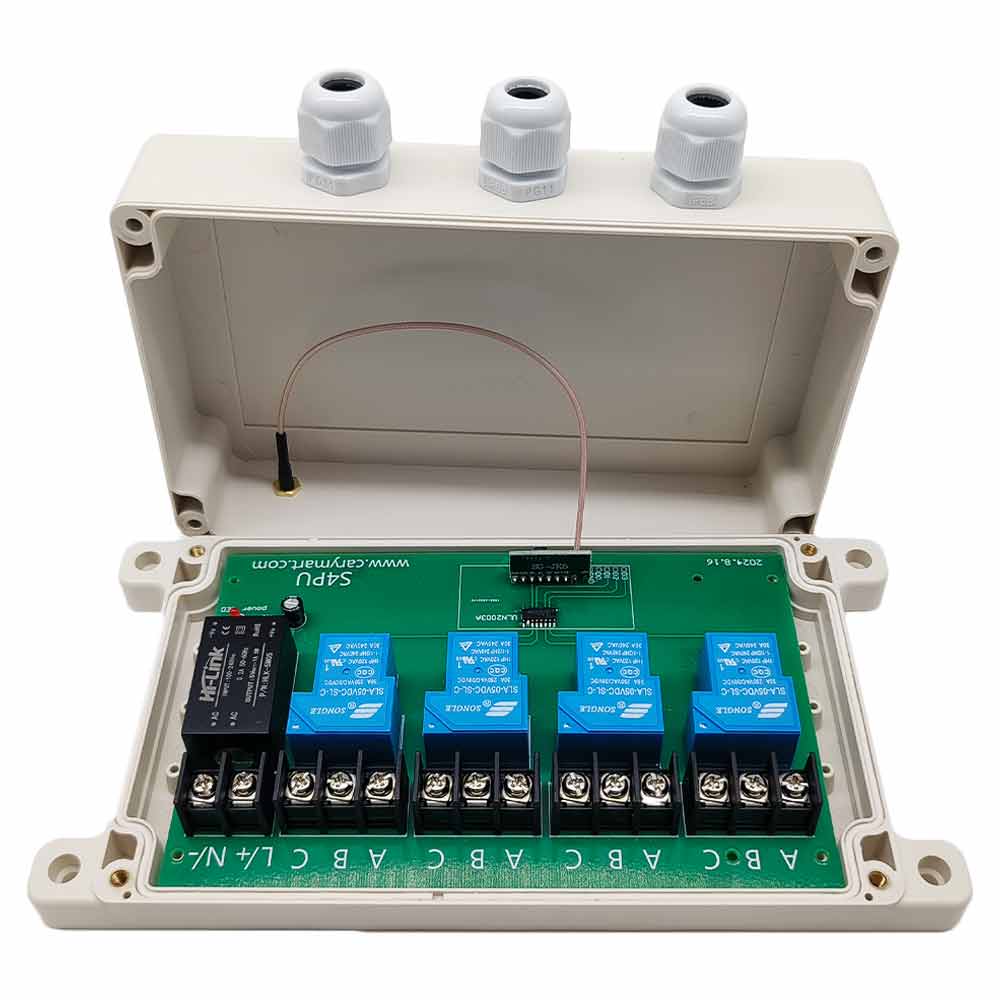

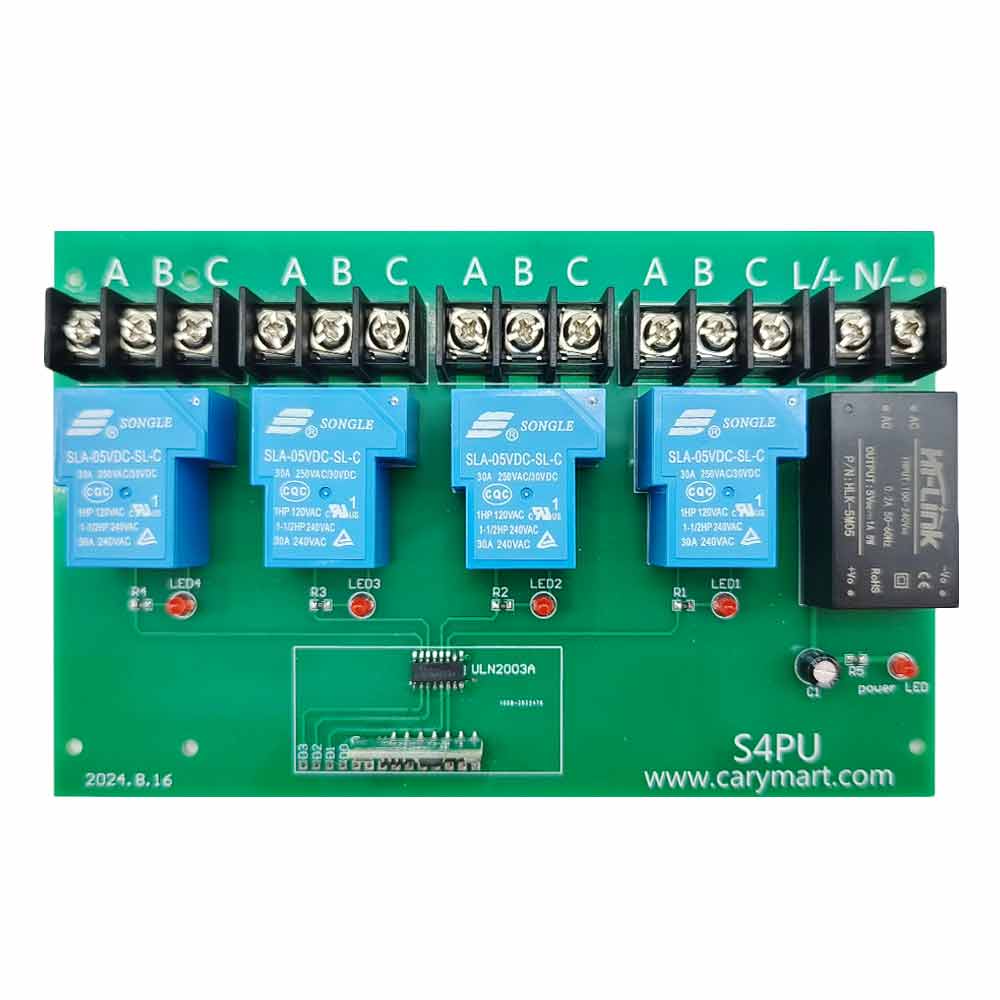

Maße der PCB: 170mm x 109mm x 18mm

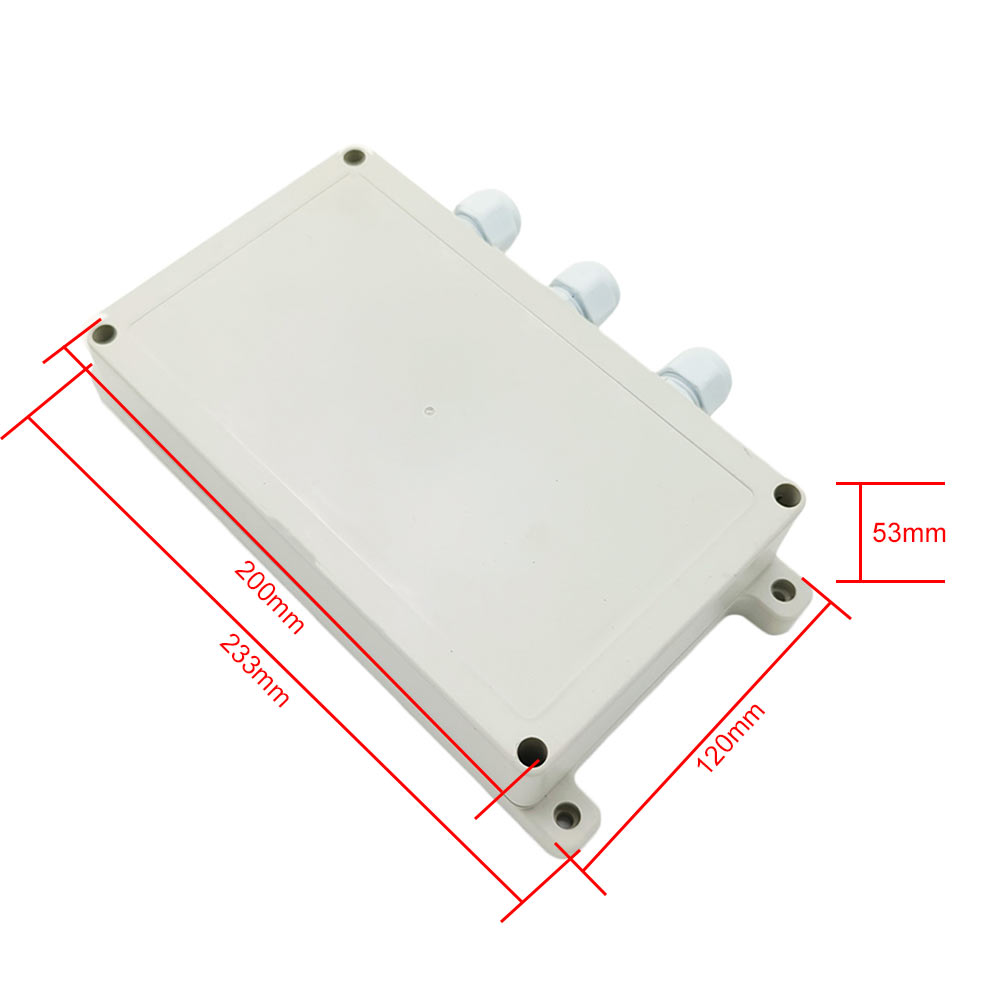

Maße des Gehäuses: 200mm x 120mm x 53mm
Arbeiten mit Fester Code- Fernbedienung oder Lernen Code Fernbedienung

Parameter Sender:
Modell Nr.: 0021026 (CB-4)
Kanal/Knopf: 4
Symbol des Knopfs: A, B, C, D

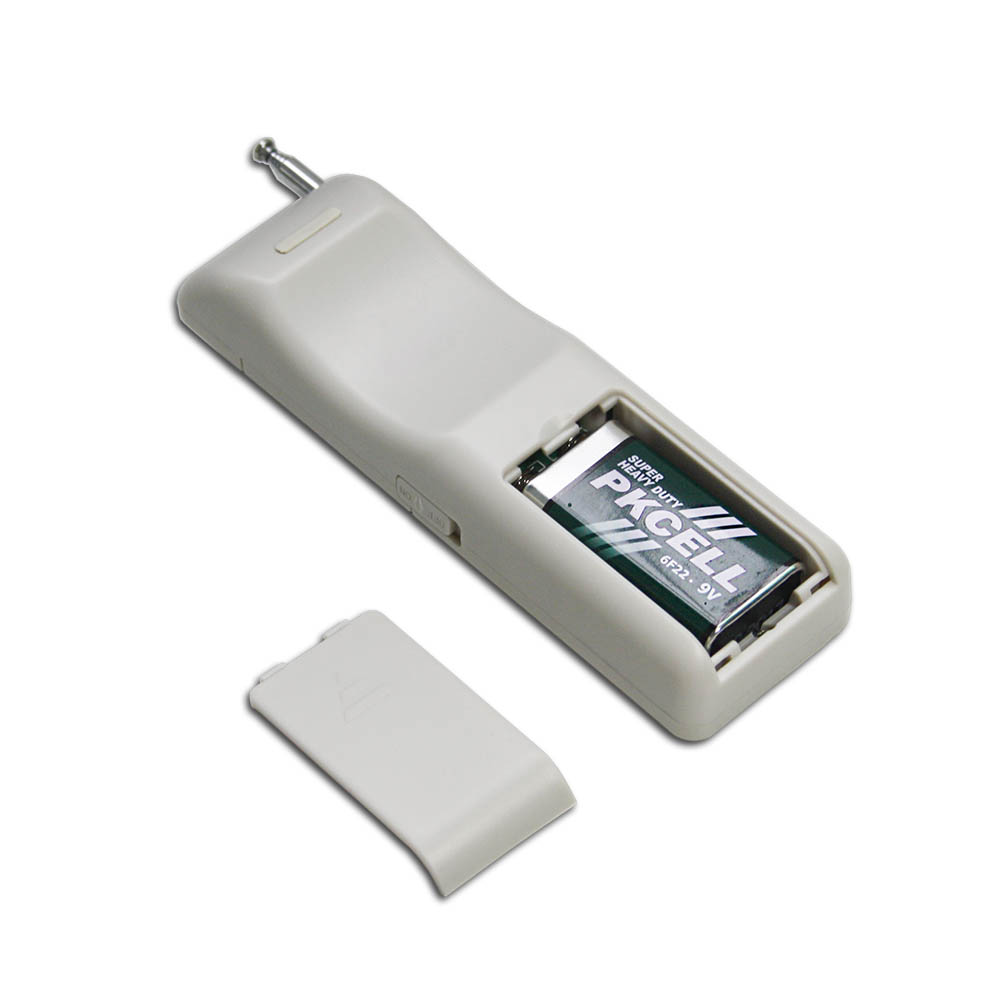

Betriebsspannung: 12V (1 x 23A-12V Batterie, kann 12 Monate benutzt werden)
Betriebsstrom: 30mA
Betriebsfrequenz: 433Mhz
Sendeentfernung: 1000m / 3000ft (Theoretisch)
Die Entfernung 1000m ist eine theoretische Daten, es soll auf freiem Ort bedient werden, keine Hindernisse, keine anderen Störungen. Aber wenn es getestet wird, gibt es Bäume, Wände oder andere Hindernisse, und es gibt viele Störungen von anderen Signalen. Vielleicht kann die tatsächliche Entfernung daher 1000m nicht erreichen.
Wenn Sie die teleskopische Antenne verlängern, wird die Arbeitsreichweite erweitern, die Arbeitsreichweite ist doppelt so große als früher.
Es hat einen Ein / Aus-Knopf an der Seite.
Anpassung Modus: ASK
Einheit Mass: 135mm x 42mm x 25mm

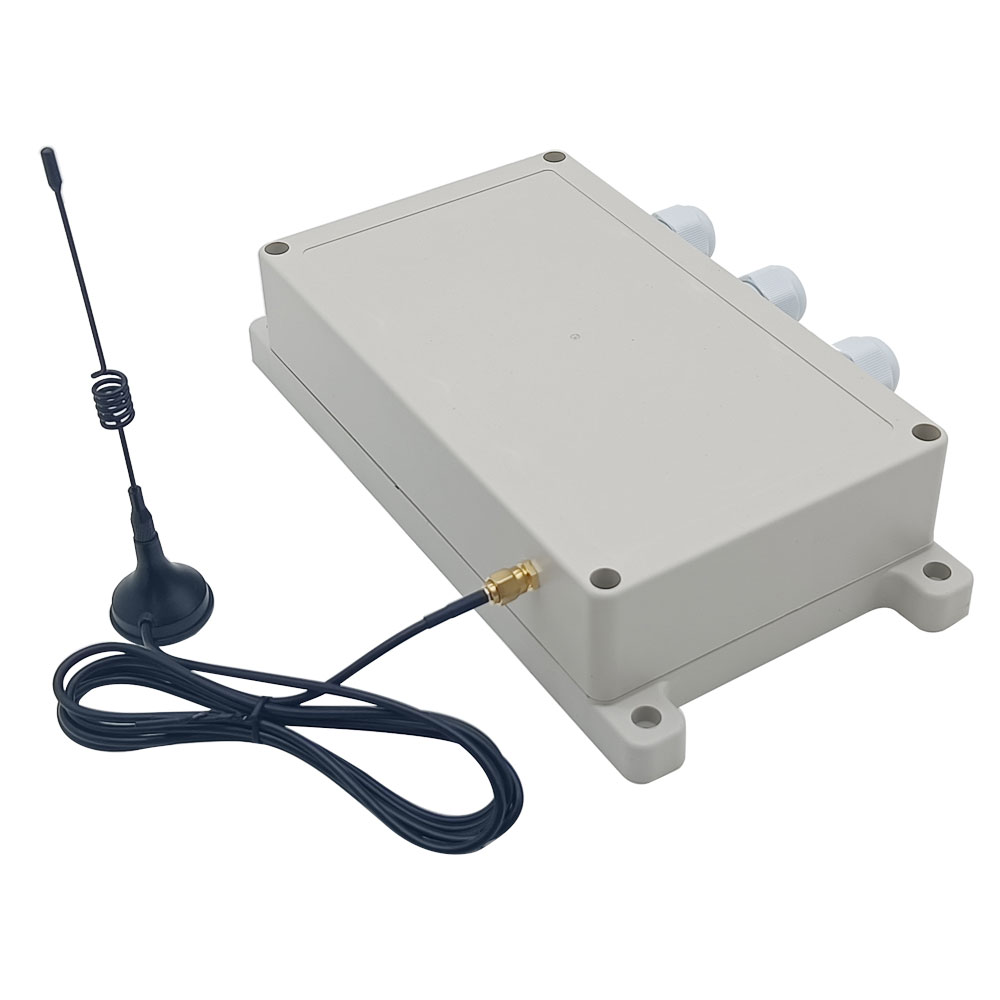

Externe Teleskopantenne:
Länge der externen Teleskopantenne: 108mm / 445mm (Stretch)
Externe Teleskopantenne verwenden SMA-Anschluss.
Wenn Sie sich die externe Teleskopantenne erstreckt, gibt es einen weiteren Arbeitsbereich, die ist doppelt so viel wie früher.
Gewicht externer Teleskopantenne: 16,5 g

Sender:
Der Empfänger kann verschiedene Modell Sender koppeln,inkl. Modell C-4 (200M), CWB-4 (100M, Wasserdicht), CP-4 (1000M) und CB-4 (2000M) usw.
Sie können auch vier Senders mit einem Knopf zur arbeiten für dieser Empfänger verwenden. Und jede Sender wird das Kanal von Empfänger steuern. Wie Modell C-1 (200m), CWB-1 (100m, Wasserdicht), CP-1 (1000M) und CB-1 (2000M) usw…

Arbeitsbereich:
Mit dem Sender (wie CWB-4) kann die Reichweite ca. 50m erreichen. Die Reichweite von 50m ist eine theoretische Daten, es soll in Freifeld, keine Barrieren, keine Interferenz verwendet werden. Aber in der Praxis wird es durch Bäume, Mauern oder anderen Konstruktionen behindert und wird weniger Interferenz durch andere Signals exponiert. Deshalb kann praktische Entfernung vielleicht weniger als 50 oder ungefähr 50M. Der Empfänger werden eine weitere Arbeitsbereich mit externer Antenne wie magenetisch Saugnapf Antenne (Modell 0020910) und die Arbeitsbereich ist drei mal so viel wie früher. Oder teleskopische Antenne (model 0020918), und die Arbeitsbereich ist doppelt so viel wie früher.

Benutzung (mit Sender CB-4):

Sie können diese 4 Kanäle Empfänger verwenden, um 4 DC oder AC Anlagen zu steuern.

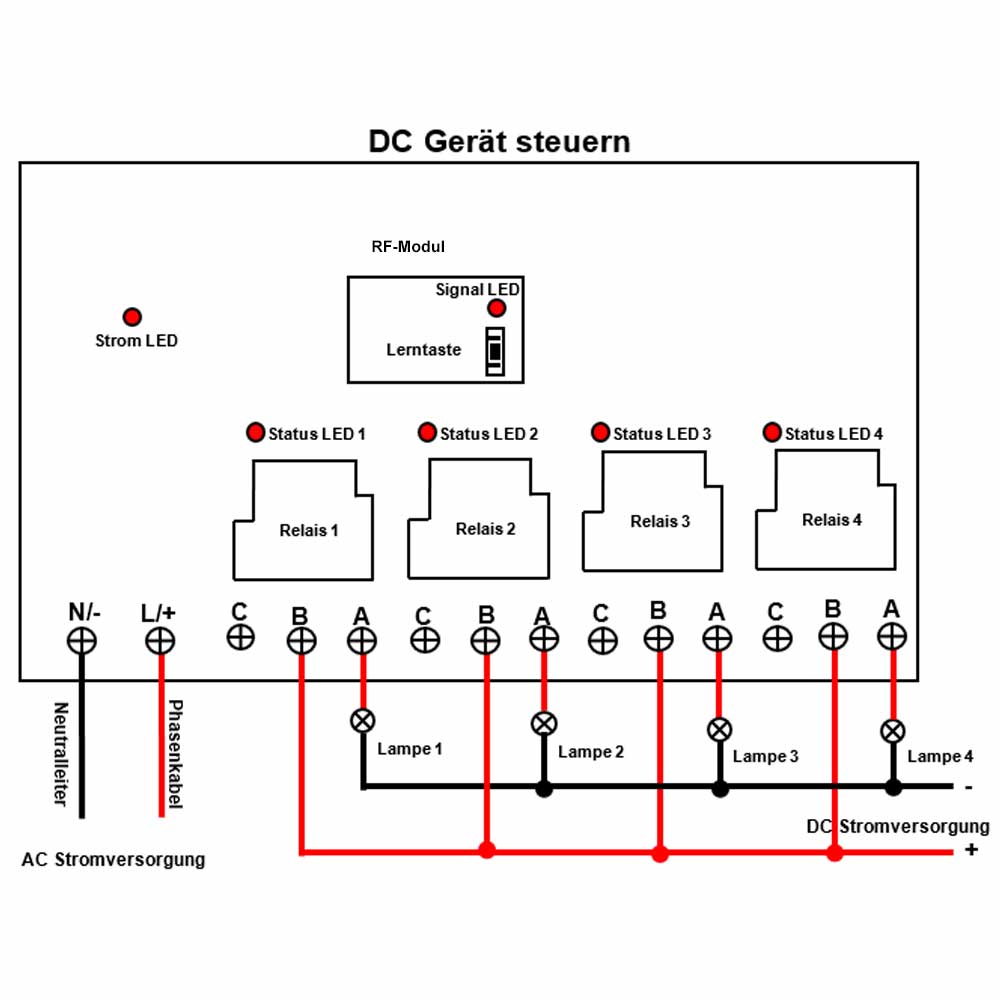

Wenn Sie vier DC 12V Lampen kontrollieren, machen Sie wie folgende:
Verbinden DC 12V Power an Klemmen “+” und “-”, und verbinden DC12V Power “+” an Klemmen “B” von vier Relais, dann verbinden Lampe 1 an Klemmen “A” von Relais 1 und DC 12 V Power “-”, verbinden Lampe 2 an Klemmen “A” von Relais 2 und DC 12 V Power “-”, verbinden Lampe 3 an Klemmen “A” von Relais 3 und DC 12V Power “-”, verbinden Lampe 4 an Klemmen “A” von Relais 4 und DC 12 Power
Wenn Sie vier AC 220V Lampen kontrollieren, machen Sie wie folgende:

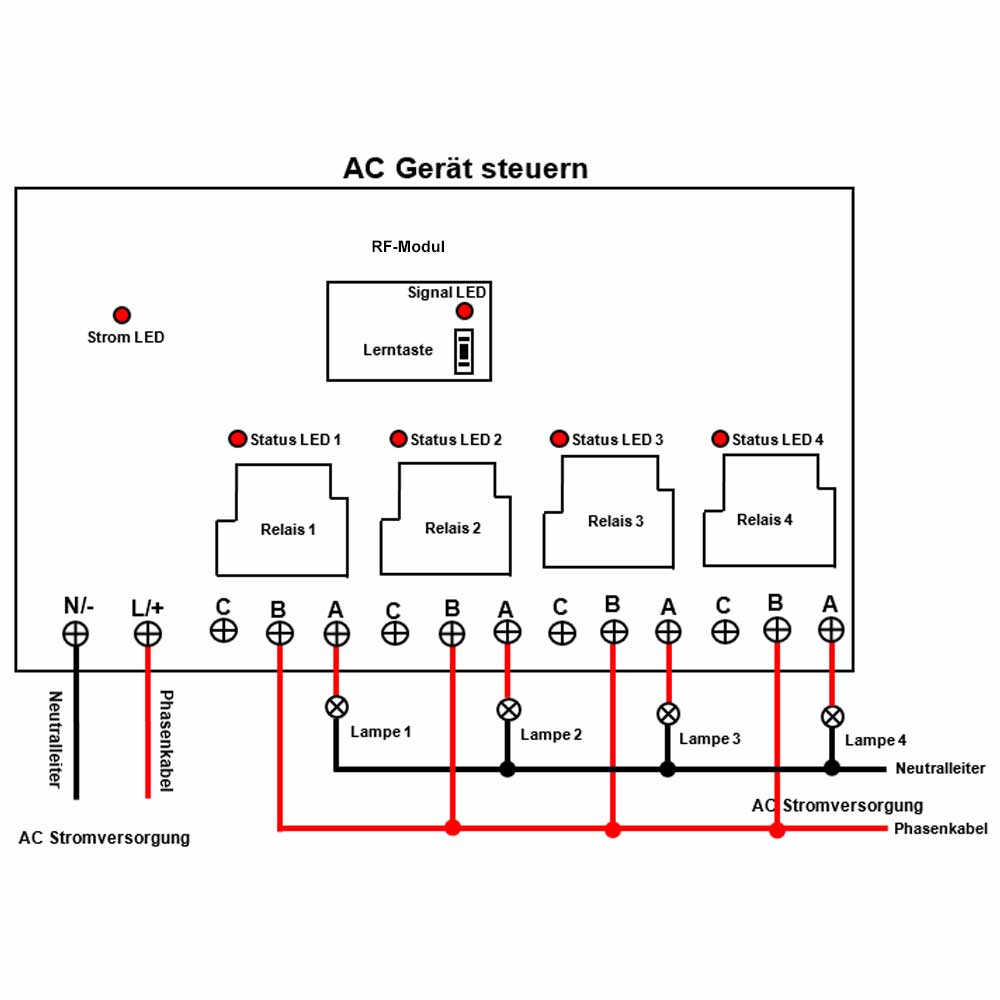

Verbinden AC 220V Power an Klemmen “L” und “N”, und verbinden AC 220V Power “L” an Klemmen “B” von vier Relais, dann verbinden Lampe 1 an Klemmen “A” von Relais 1 und AC 220V Power “N”, verbinden Lampe 2 an Klemmen “A” von Relais 2 und AC 220V Power “N”, verbinden Lampe 3 an Klemmen “A” von Relais 3 und AC 220V Power “N”, verbinden Lampe 4 an Klemmen “A” von Relais 4 und AC 220V Power “N”.

Verbinden AC Power an Klemmen “L” und “N”.

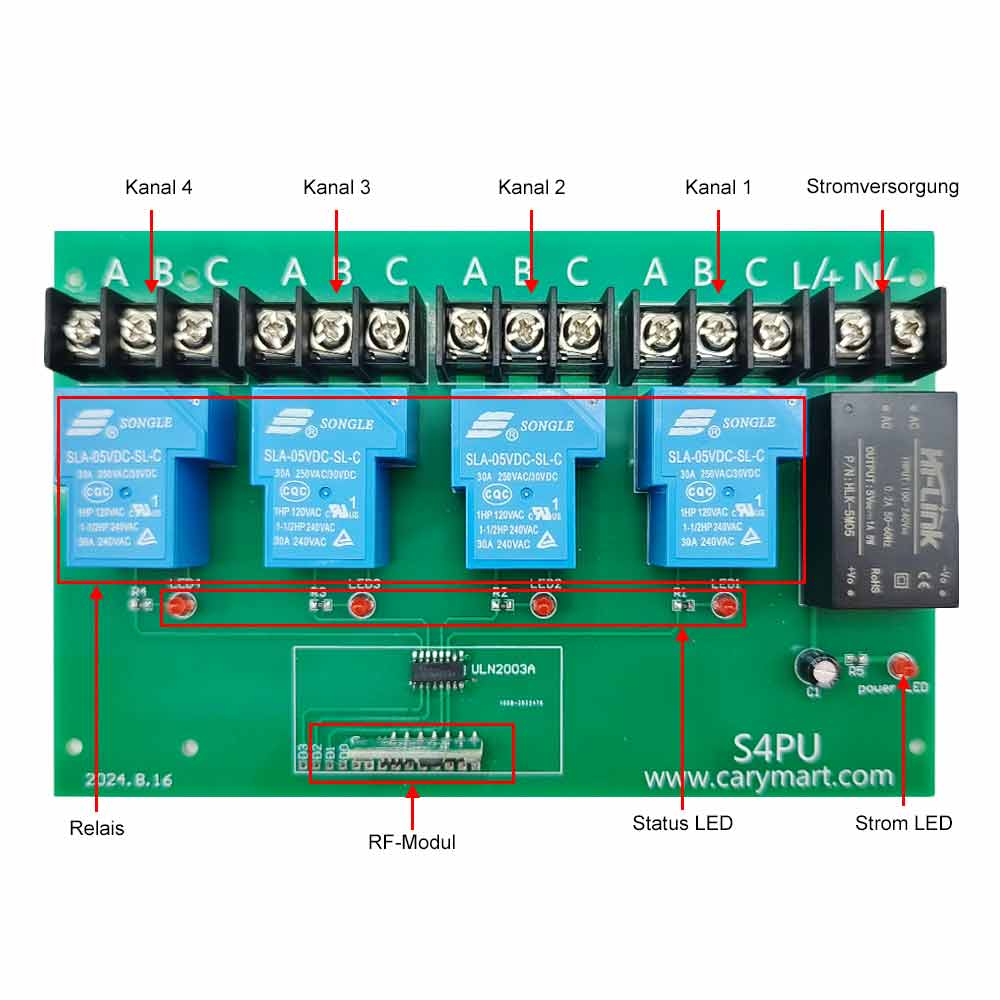

Ausgangszustand von Relais-Ausgangsklemmen: Klemmen A und B sind normalweise geöffnet; Klemmen A und C sind normalweise geschloßen.
Einstellen verschiedene Kontrolle Modus: (Wir haben den Empfänger als Toggle-Steuermodus vor der Lieferung eingestellt, Wenn Sie andere Kontrollemodus verwenden, machen Sie folgende Operation):

Einstellung Kontroll Modus Verklinkte, trennen Streckbrück-1 und Streckbrück-2.
Kontroll Modus Verklinkte (Kanal A, B, C, D): Drücken ->an, andere Relais sind aus. Drücken andere Knöpfe -> aus
Wie:
Drücken Knopf A: Schalten Relais 1 ein (verbinden A und B, trennen A und C)
Schalten andere Relais aus (trennen A and B, verbinden A and C)
Drücken Knopf B: Schalten Relais 2 ein (verbinden A und B, trennen A und C)
Schalten andere Relais aus (trennen A and B, verbinden A and C)
Drücken Knopf C: Schalten Relais 3 ein (verbinden A und B, trennen A und C)
Schalten andere Relais aus (trennen A and B, verbinden A and C)
Drücken Knopf D: Schalten Relais 4 ein (verbinden A und B, trennen A und C)
Schalten andere Relais aus (trennen A and B, verbinden A and C)

Einstellung Kontroll Modus Momentan: nur verbinden Streckbrück-1.
Kontroll Modus Momentan (Kanal A, B, C, D): Drücken und halten -> an; Los/Freigeben -> Aus.
Wie:
Drücken und halten Knopf A: Schalten Relais 1 ein (verbinden A und B, trennen A und C)
Geben Knopf A frei: Schalten Relais 1 aus (trennen A and B, verbinden A and C)
Drücken und halten Knopf B: Schalten Relais 2 ein (verbinden A und B, trennen A und C)
Geben Knopf B frei: Schalten Relais 2 aus (trennen A and B, verbinden A and C)
Drücken und halten Knopf C: Schalten Relais 3 ein (verbinden A und B, trennen A und C)
Geben Knopf C frei: Schalten Relais 3 aus (trennen A and B, verbinden A and C)
Drücken und halten Knopf D: Schalten Relais 4 ein (verbinden A und B, trennen A und C)
Geben Knopf D frei: Schalten Relais 4 aus (trennen A and B, verbinden A and C)

Einstellung Kontrolle Modus Toggle: nur verbinden Streckbrück-2
Kontrolle Modus Toggle (Kanal A, B, C, D): Drücken -> an; Drücken Sie Nochmal -> Aus.
Drücken Sie Knopf A: Schalten Relais 1 ein (verbinden A und B, trennen A und C)
Drücken Sie Knopf A noch einmal: Schalten Relais 1 aus (trennen A and B, verbinden A and C)
Drücken Sie Knopf B: Schalten Relais 2 ein (verbinden A und B, trennen A und C)
Drücken Sie Knopf B noch einmal: Schalten Relais 2 aus (trennen A and B, verbinden A and C)
Drücken Sie Knopf C: Schalten Relais 3 ein (verbinden A und B, trennen A und C)
Drücken Sie Knopf C noch einmal: Schalten Relais 3 aus (trennen A and B, verbinden A and C)
Drücken Sie Knopf D: Schalten Relais 4 ein (verbinden A und B, trennen A und C)
Drücken Sie Knopf D noch einmal: Schalten Relais 4 aus (trennen A and B, verbinden A and C)

Einstellung Kontroll Modus + Toggle, Verbinden Streckbrück-1 und Streckbrück-2:
Kontroll Modus Momentan (Kanal A, B): Drücken und halten -> an; Los/Freigeben -> Aus.
Drücken und halten Sie den Knopf A: Schalten Relais 1 ein (verbinden A und B, trennen A und C)
Geben Knopf A frei: Schalten Relais 1 aus (trennen A and B, verbinden A and C)
Drücken und halten Sie den Knopf B: Schalten Relais 2 ein (verbinden A und B, trennen A und C)
Geben Knopf B frei: Schalten Relais 2 aus (trennen A and B, verbinden A and C)
Kontroll Modus Toggle (Kanal C, D): Drücken -> an; Los/Freigeben -> Aus.
Drücken den Knopf C: Schalten Relais 3 ein (verbinden A und B, trennen A und C)
Drücken den Knopf C wieder: Schalten Relais 3 aus (trennen A and B, verbinden A and C)
Drücken den Knopf D: Schalten Relais 4 ein (verbinden A und B, trennen A und C)
Drücken den Knopf D wieder: Schalten Relais 4 aus (trennen A and B, verbinden A and C)

Input Control Klemmen:
Der Empfänger hat vier Input Kontroll Klemmen, können Sie externe Geräte, Sensoren oder Handschalter an Klemmen anschließen, um Output von Empfänger zu steuern.
1. Signal Input:
Sie können externe Geräte (mit Kleinsignal-Ausgänge) an Klemmen “COM” anschließen, “Signal 1”, “Signal 2”, “Signal 3”, “Signal 4”, Ausgangssignal von der externe Geräte kann vier Outputs von Empfänger steuern.
Wenn die externe Geräte die Kleinsignal-Ausgänge an Klmmen “COM” und “Signal 1” ausgibt, Relais 1 arbeitet.
Wenn die externe Geräte die Kleinsignal-Ausgänge an Klmmen “COM” und “Signal 2” ausgibt, Relais 2 arbeitet.
Wenn die externe Geräte die Kleinsignal-Ausgänge an Klmmen “COM” und “Signal 3” ausgibt, Relais 3 arbeitet.
Wenn die externe Geräte die Kleinsignal-Ausgänge an Klmmen “COM” und “Signal 4” ausgibt, Relais 4 arbeitet.

2. Handschalter:
Sie können vier Handschalter an Klemmen “COM”, “Signal 1”, “Signal 2”, “Signal 3”, “Signal 4” anschließen, dann können Sie die Handschalters verwenden, um Output von Empfänger zu steuern.
Wenn verbinden Klemmen “Signal 1” und “Com”, Klemme Out1 arbeitet. Wenn “Signal 1” und “Com” trennen, Relais 1 stoppt den Ausgang.
Wenn verbinden Klemmen “Signal 2” und “Com”, Klemme Out2 arbeitet. Wenn “Signal 2” und “Com” trennen, Relais 2 stoppt den Ausgang.
Wenn verbinden Klemmen “Signal 3” und “Com”, Klemme Out3 arbeitet. Wenn “Signal 3” und “Com” trennen, Relais 3 stoppt den Ausgang.
Wenn verbinden Klemmen “Signal 4” und “Com”, Klemme Out4 arbeitet. Wenn “Signal 4” und “Com” trennen, Relais 4 stoppt den Ausgang.
