4 Kanal DC 6V 9V 12V 24V Funk Schließer Kontakt Fernschalter 10A 2000M Funkfernbedienung


Preis: €50.88

  • Artikelnummer: 0020384 (S4U-DC06/09/12/24V-ANT2 & CB-4)

Bitte wählen Sie:








Menge:



Dieser 4 Kanal potentialfreier Funkschalter kann gleichzeitig für Steuerung von 4 Elektrogeräte mit Betriebsspannungen AC100~240V oder DC0~28V verwendet werden.  Er wird normalerweise auf Leuchten, Motoren angewendet. Es gibt zwei Sendefrequenz: 315MHz / 433MHz. Die Arbeitsreichweite zwischen Sender und Empfänger kann 2000M sein.

Das Bedienungsvideo von dem 4 Kanal potentialfreien Funkschalter als Motorsteuerung von 2 AC Motoren schauen Sie bitte HIER bei Youtube.



Handbuch

Kennzeichen:

  • Drahtlose Steuerung, einfach zu installieren.
  • Kontrollieren Lichten, Motoren, Lüfter, elektronische Betriebstüren / Schlossen / Fenster / Rollladen / Autos oder andere Geräte mit Spannung AC110~240V oder DC0~28V.
  • Sie können den Empfänger mit Sender (Fernbedienung Kontrolle) von jedem Orten innerhalb einer zuverlässigen Entfernung ein / aus schalten. Die Funksignale können durch Wände, Böden und Türen laufen.
  • Geschutzt vor Gegenstrom und übermäßigem Strom.
  • Hörbares und visuelles Signal.

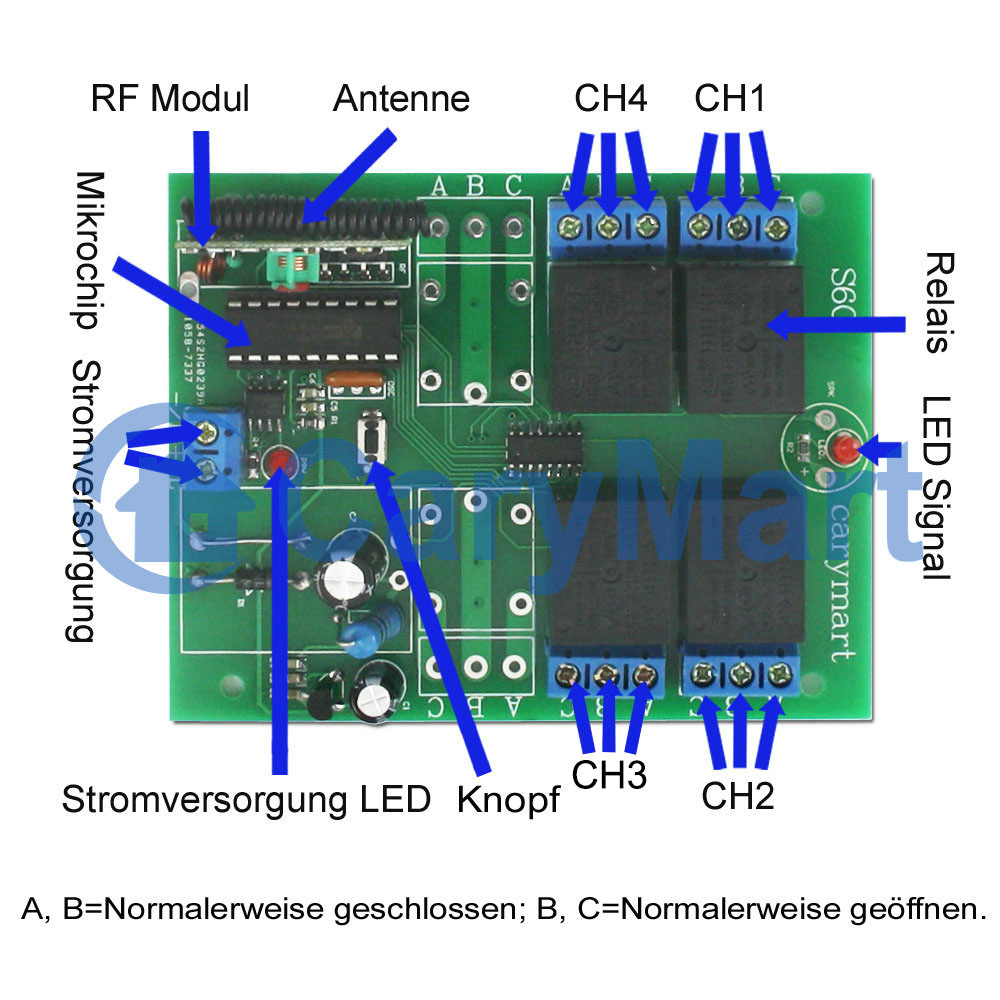

  • Arbeiten mit Mikrokontroller Typ EM78P156, einem 8-bit Mikroprozessor, der entworfen und entwickelt mit stromsparender und Hochgeschwindigkeits-CMOS Technologie wird.
  • Anwendung von stark anti-interaktionsfähiger elektrischer Schaltung ULN2003 um Relais zu treiben
  • Zuverlässige Kontrolle: Sender (Kodierung) und Empfänger (Dekodierung) benutzen eine 8-Bit Kode.
  • Ein / einige Sender können ein / einige Empfänger gleichzeitig kontrollieren.
  • Wenn Sie zwei oder mehr Empfänger an dem gleichen Ort benutzen, können Sie die mit verschieder Kodes einstellen.
  • Sendefrequenz: 315MHz ( Bei uns gibt es noch mit 433 MHz, wenn Sie die brauchen, bitte schreiben Sie uns.)

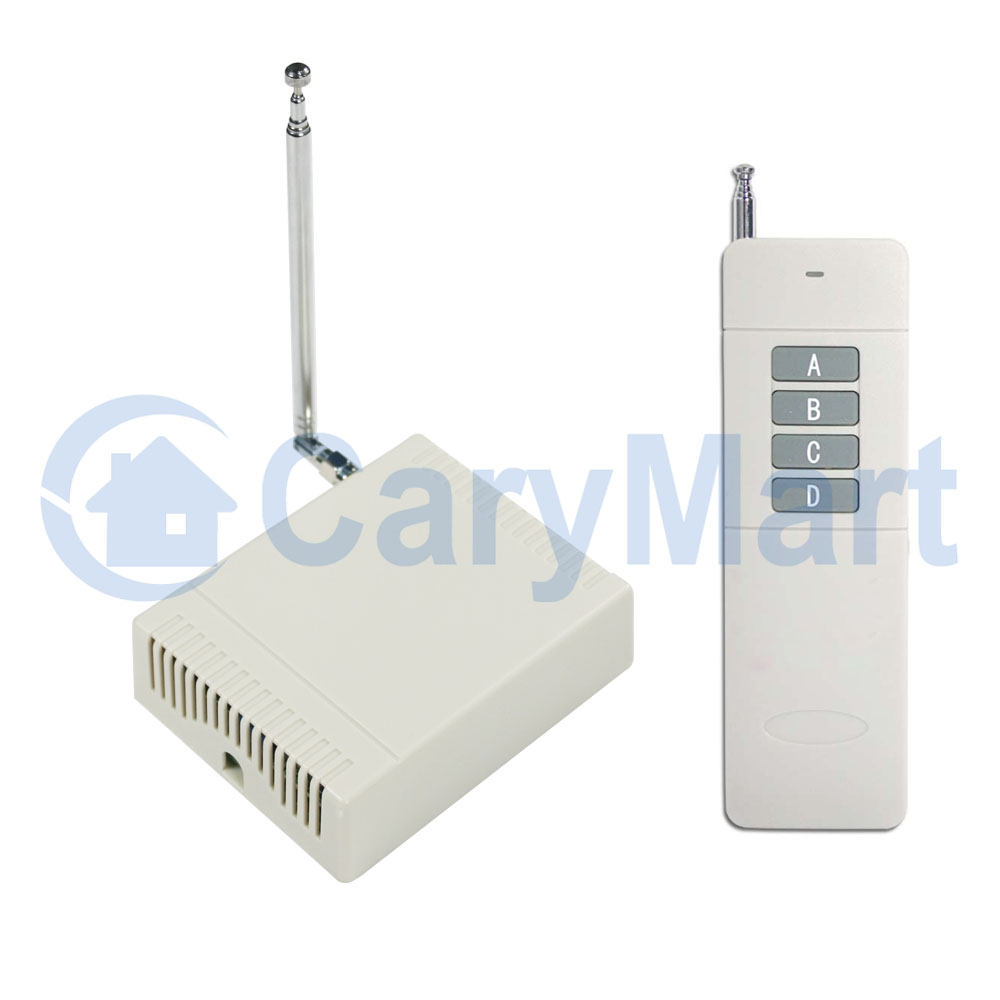

  • Arbeitsentfernung zwischen Sender und Empfänger durch externe Teleskopantenne: 2000M / 6000ft (Theoretisch)

Empfänger:

  • Modell Nr.: S4U-DC09-ANT2 / S4U-DC12-ANT2 / S4U-DC24-ANT2
  • Kanal: 4 CH
  • Kontrolle Modi: Toggle, Momentan, Momentan + Toggle, Verklinkte
  • Kodierungsart: Festkode
  • Zeichenkodierung: Durch Ablernen
  • Stromversorgung (Betriebsspannung): DC12V±1V (S4U-DC12-ANT2), DC9V±1V (S4U-DC09-ANT2), DC24V±1V (S4U-DC24-ANT2)
  • Arbeitsspannungsbereich von Relais: AC110~240V oder DC0~28V
  • Maße der PCB: 94mm x 73mm x 21mm
  • Maße des Koffers: 100mm x 80mm x 28mm
  • Statische Strom: ≤6mA
  • Maximale Betriebsstrom: 10A / jeder Kanal

Externe Teleskopantenne:

  • Frequenzbereich: 300~450MHz
  • Widerstand: 50Ω
  • Länge der Antenne: 15cm
  • Kabellänge: 150cm
  • Gewicht: 35g
  • Anti-Interferenz, Wasserdicht, Abgeschirmtes Kabel stellen innen ein
  • Magnetische Stand Design für leicht zu installieren

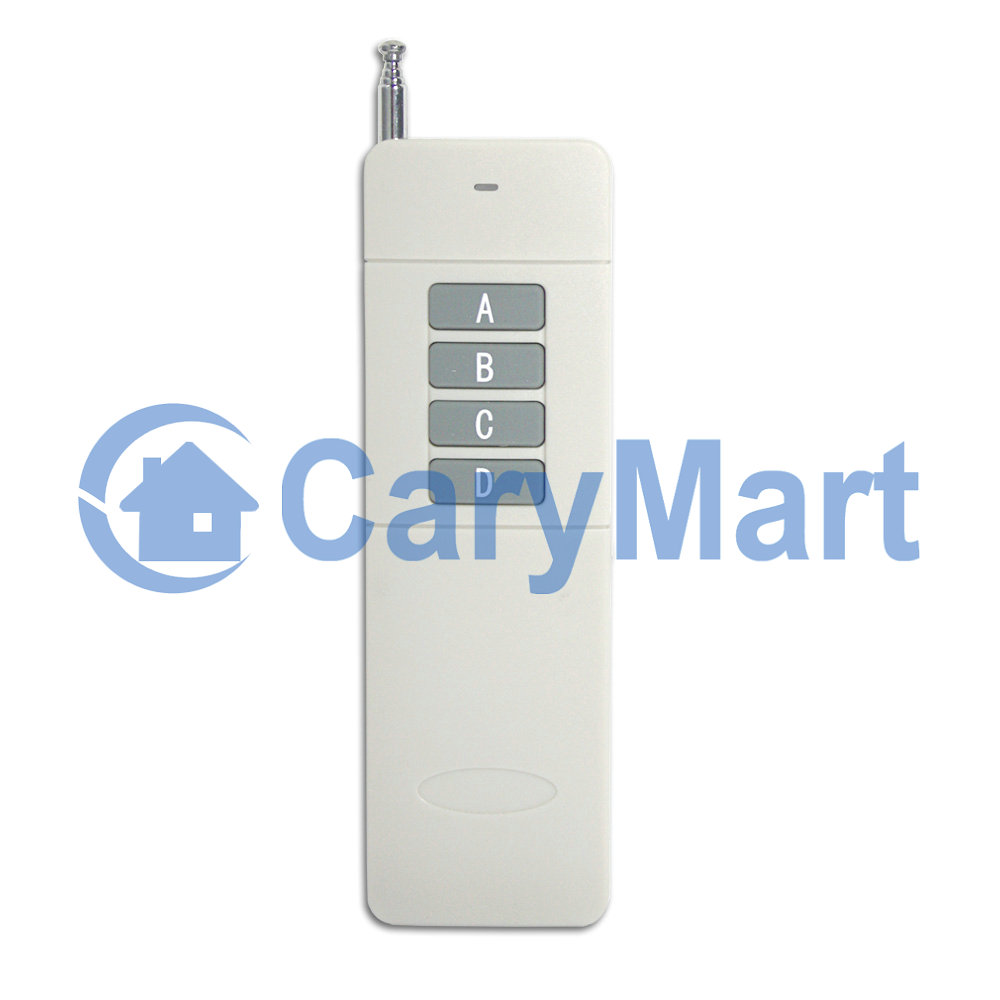

Sender:

  • Modell Nr.: CB-4
  • Kanal: 4 CH
  • Entfernung der Fernbedienung: 1000m / 3000ft (Theoretisch)
  • Kodierung: Festkode durch Löten
  • Einheitsmaße: 135mm x 42mm x 25mm

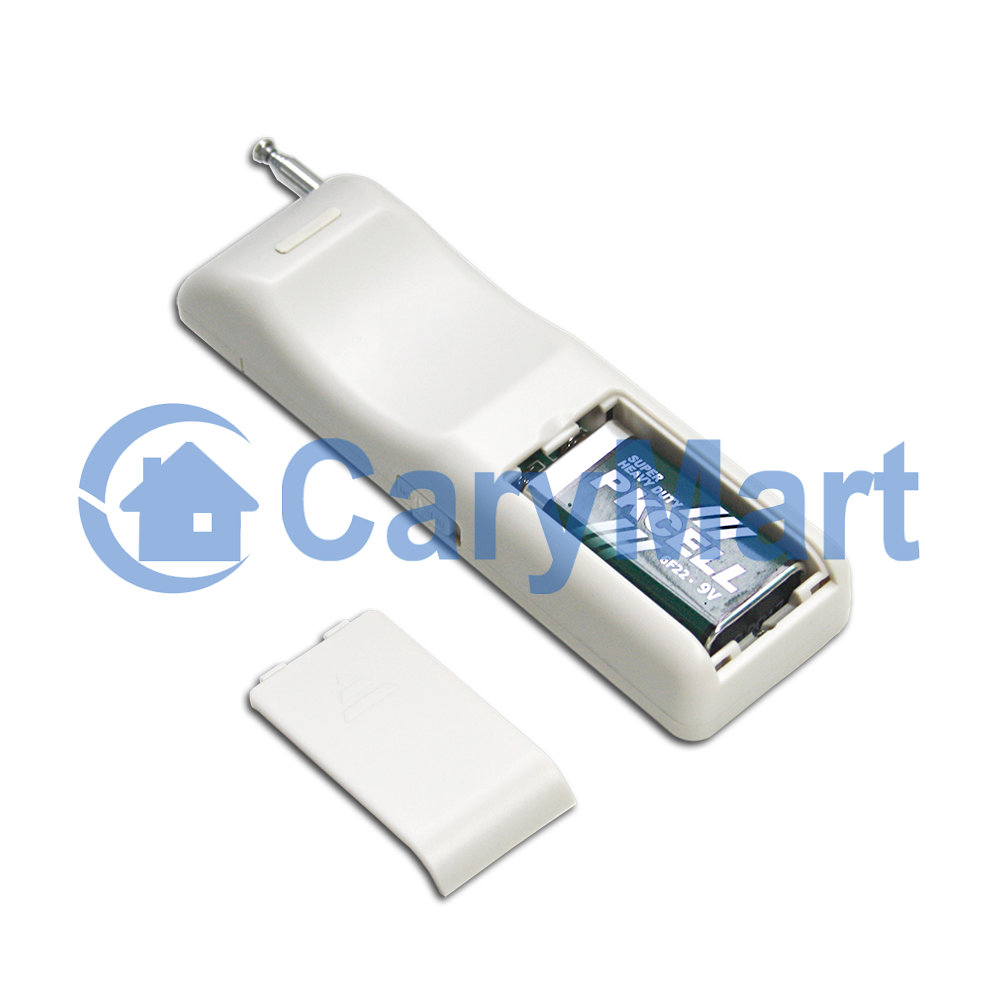

  • Stromversorgung: 1 x6F22 -9V Batterie (incl., Dauert ca.12 Monate)

Benutzung:

  • Einstellung verschiedener Kontrolle Modi (Wir haben den Empfänger als Toggle Kontrolle Modus vor dem Versand eingestellt, Wenn Sie anderen Kontrolle Modi benutzen möchten, gehen Sie wie folgt.):
  • Einstellung Kontrolle Modus Toggle: Wenn der Empfänger im Status von Ablernen, drücken Sie Knopf 1 der Fernbedienung.

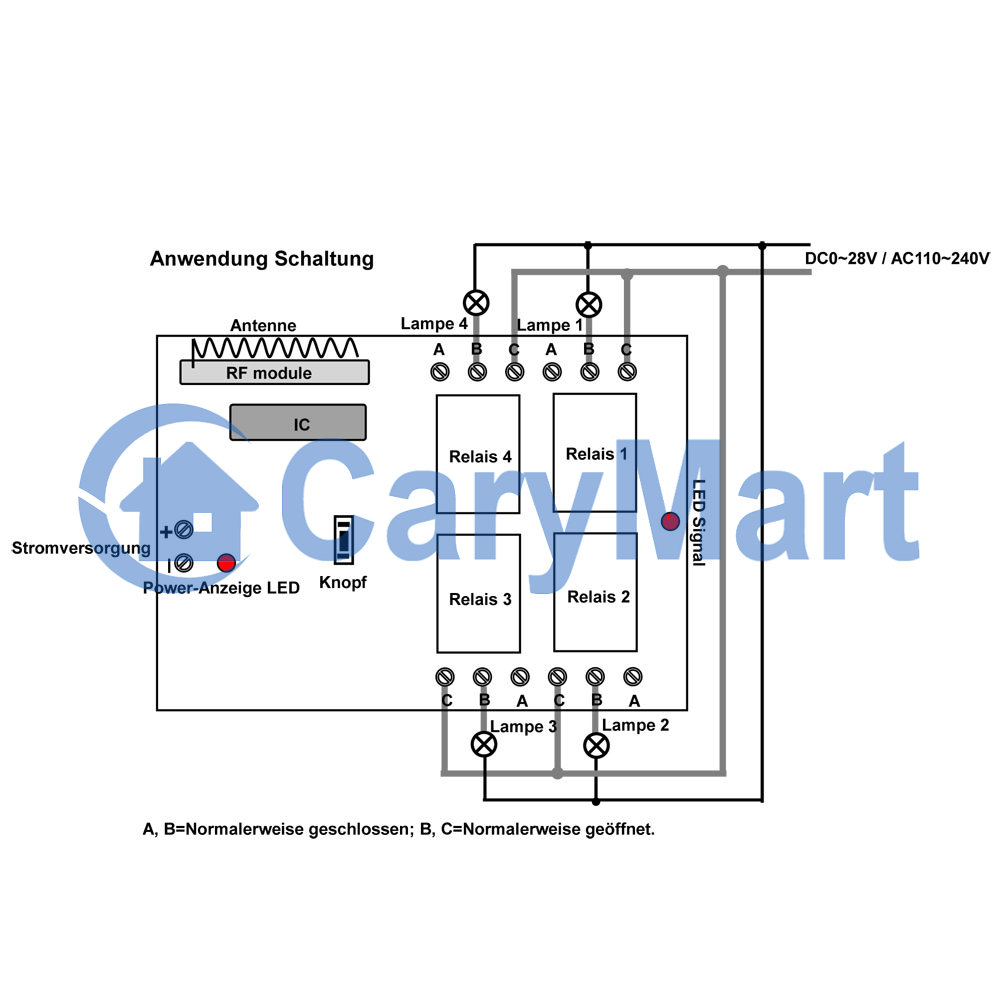

    Kontrolle Modus Toggle (Kanal 1~4): Drücken -> Öffnen; Nochmal drücken -> Schließen.
    Drücken Knopf 1: Relais 1 einschalten (Kontakt auf B und C, keinen Kontakt auf A und B)
    Drücken nochmal Knopf 1: Relais 1 ausschalten (keinen Kontakt auf B und C, Kontakt auf A und B)

    Drücken Knopf 4: Relais 4 einschalten (Kontakt auf B und C, keinen Kontakt auf A und B)
    Drücken nochmal Knopf 4: Relais 4 ausschalten (keinen Kontakt auf B und C, Kontakt auf A und B)
  • Einstellung Kontrolle Modus Momentan: Wenn der Empfänger im Status von Ablernen, drücken Sie Knopf 2 der Fernbedienung.
    Kontrolle Modus Momentan (Kanal 1~4): Drücken und halten-> Öffnen; Freigeben -> Schließen.
    Drücken Knopf 1 und halten: Relais1 einschalten (Kontakt auf B und C, keinen Kontakt auf A und B)
    Geben Knopf 1 frei: Relais1 ausschalten (keinen Kontakt auf B und C, Kontakt auf A und B)

    Drücken Knopf 4 und halten: Relais 4 einschalten (Kontakt auf B und C, keinen Kontakt auf A und B)
    Geben Knopf 4 frei: Relais 4 ausschalten (keinen Kontakt auf B und C, Kontakt auf A und B)
  • Einstellung Kontrolle Modus Momentan (Kanal1 / 2) +Toggle (Kanal 3 / 4): Wenn der Empfänger im Status von Ablernen, drücken Sie Knopf 3 der Fernbedienung.
  • Einstellung Kontrolle Modus Verklinkte: Wenn der Empfänger im Status von Ablernen, drücken Sie Knopf 4 der Fernbedienung.
    Kontrolle Modus Verklinkte (Kanal 1~4): Drücken ->Öffnen, andere Relais ausschalten; Drücken anderen Knopf -> Schließen.
    Drücken Knopf 1: Relais 1 einschalten (Kontakt auf B und C, keinen Kontakt auf A und B)
    Andere Relais ausschalten (keine Kontakt auf B und C, Kontakt auf A und B)

    Drücken Knopf 4: Relais 4 einschalten (Kontakt auf B und C, keinen Kontakt auf A und B)
    Andere Relais ausschalten (keinen Kontakt auf B und C, Kontakt auf A und B)

Lieferumfang:

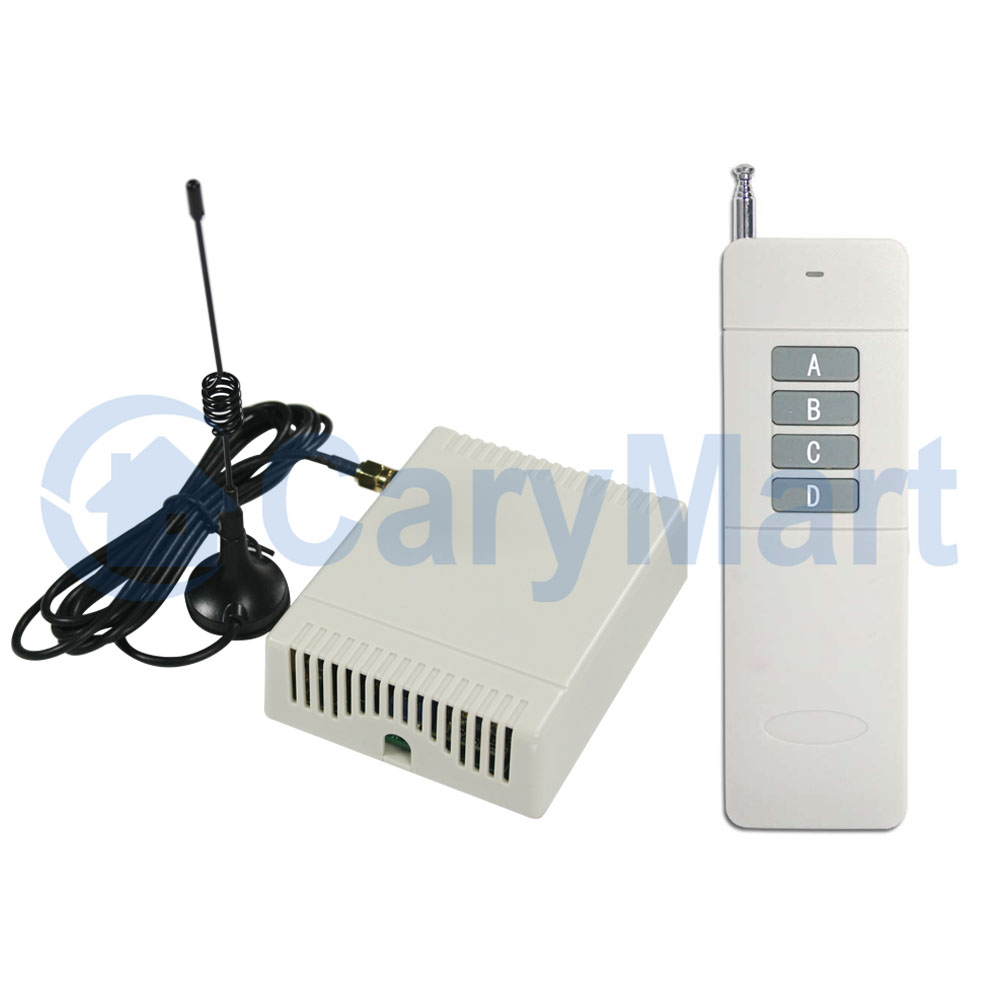

  • 1 x Empfänger: S4U-DC09-ANT2 / S4U-DC12-ANT2 / S4U-DC24-ANT2 (4 Kanälel /Vier Kontrolle Modi)
  • 1 x Sender: CB-4
  • 1 x Bedienungsanleitung

Beobachtung

  • Die Entfernung von 2000M ist ein theoretische Wert. Es soll im offenen Feld bedient werden,darauf gibt es keine Absperrung und keine Interferenz .Aber in wirklichem Leben verhindert das Funksignal durch Bäume,Wände oder andere Bauwerke ,noch kann es durch anderen Signale gestört werden. Deshalb ist die wahre Entfernung kleiner als 2000M. Die hängt noch von der Arbeitsbedienung ab.

Garantie:
Auf dieses Gerät gewähren wir 1 Jahre Garantie. Falls die Produkte zwischen der Garantiezeit Qualitätsprobleme haben, senden wir Ihnen erneut ein gleiches neues Produkte kostenfrei, aber Sie müssen die Postgebühr bezahlen.
