4 Kanäle DC12V Drahtloser RC Funkschalter – 4 Sender & 1 Empfänger


Preis: €42.55

  • Artikelnummer: 0020292 (S4C-DC06/09/12/24 & 4C-1)

Bitte wählen Sie:













Menge:





Handbuch

Kennzeichen:
Anwendung: Es kann in der Industrie-Automatisierung-, Landwirtschaft - und Heim-Automation, wie Fabrik, haus, bauernhof, weide, Fahrzeugen, Schiffen, Offshore-Betrieb, Luftfahrzeug, Feld Anruf, usw. Drahtlose Fernbedienung Produkte auf Land, Wasser und Luft, wie Funklichtschalter, Sirenen, Schlösser, Motoren, Ventilatoren, Winden, Jalousien, Elektrozylinder, Türen, Fenster, Elektromagnetventile, Signalisierung, Geschäftsschilder usw.
Drahtlose Steuerung, einfach zu installieren.
Relaisausgang: dieser Empfänger ist Relaisausgang. Es kann DC und AC Anlagen steuern. Die Klemmen sind NO / NC (normalerweise geöffnet / normalerweise geschloßen ) und es ist wie ein Funkschalter. Es bedeutet, Sie sollen auch eine separate Stromversorgung an Relaisausgang anschließen.
Mit verkabelte Steuerklemmen : Sie können manuelle Schalter oder externe Geräte zur Steuerung des Empfängers anschließen.
Sie könnten den Empfänger mit Sender(Fernbedienung) von jedem Ort innerhalb einer zuverlässigen Entfernung ein / aus schalten. Die drahtlose Funksignale können durch Wände, Böden und Türen laufen
Geschutzt vor Gegenstrom und übermäßigem Strom.
Zuverlässige Steuerung: Der Empfänger arbeitet nur mit dem Sender verwenden,der den gleichen Code verwendet.
Ein / einige Sender können ein / einige Empfänger gleichzeitig kontrollieren.
Sie können zwei oder mehrere Geräte am selben Ort verwenden.

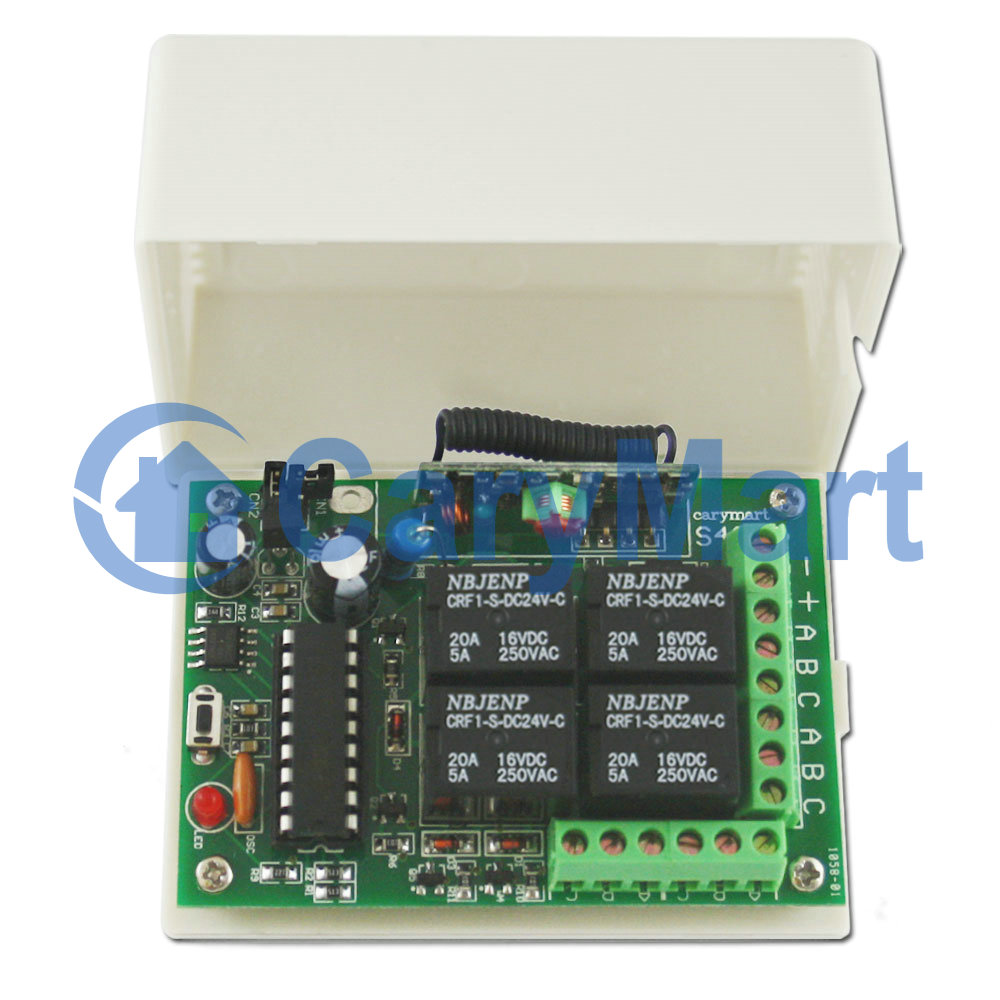

Empfänger:
Modell Nr.: S4C-DC06 / S4C-DC09 / S4C-DC12 / S4C-DC24
Stromversorgung (Betriebsspannung): DC6V (S4C-DC06), DC9V±1V (S4C-DC09), DC12V±1V (S4C-DC12), DC24V±2V (S4C-DC24)
Arbeitsspannungsbereich von Relais: AC110~240V oder DC0~28V
Kontrolle Modi: Toggle, Momentan, Verklinkte, Toggle+Momentan
Kanal: 4 CH
Frequenz: 315MHz / 433MHz
Kodierungsart: Festkode
Zeichenkodierung: Durch Lernen
Maße der PCB: 68mm x 48mm x 20mm

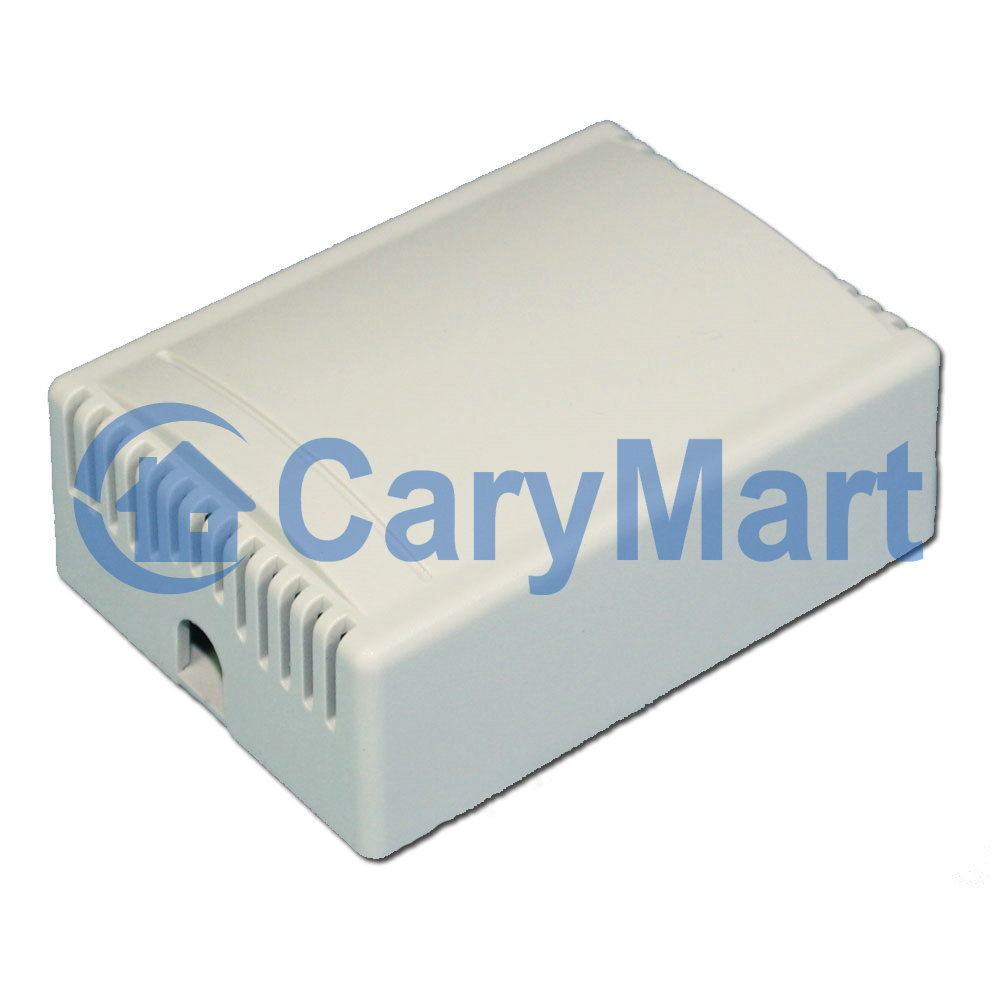

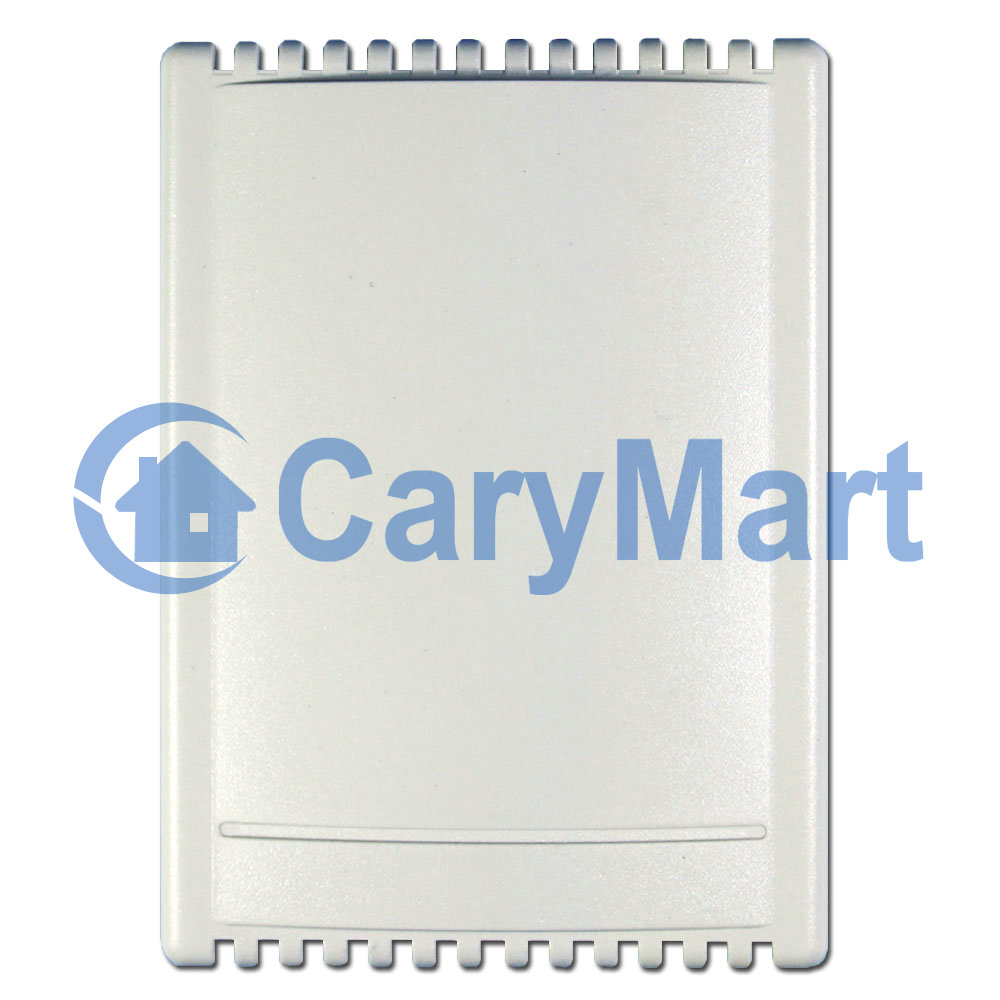

Maße des Koffers: 75mm x 55mm x 30mm
Statische Strom: ≤6mA
Maximale Betriebsstrom: 5A / jeder Kanal
Arbeitet mit Festcode Sender oder Lerncode Sender.

Sender Bezeichnung:
Modell Nr.: 0021000 (C-1)
Mit Schiebedeckel: schließen wenn es nicht benutzt wird(um den Knopf zu schützen). Schieben den Deckel, der Knopf wird erscheinen.
Farbe des Gehäuses: Holzmuster / Weiß
Kanal/Knopf: 1
Symbol des Knopfs: kein Symbol
Betriebsspannung: 12V(1 x 23A-12V Batterie, kann 12 Monate benutzt werden)
Betriebsstrom: 6mA
Enkodierung Chip: PT2262 / PT2264 / SC2262
Enkodierung Typ: Festcode durch Löten, bis zu 6561 Kodes
Sendeentfernung: 100m / 300ft (Theoretisch)
Anpassung Modus: ASK
Betriebstemperatur: -20 ° C bis +70 ° C
Einheit Mass: 58mm x 39mm x 16mm
Gewicht: 30g

Andere Passender Sender:

Der Empfänger kann mit verschiedener Sender zusammen koppeln, wie Modell model CWB-4(50M, wasserdicht), C-4/C-4L (100M), CP-4/CP-4L (500M), CB-4/CB-4L (1000M), oder CBW-4(1000M, wasserdicht) usw..

Reichweite:
Die Entfernung (mit dem Sender wie C-4 ) von 100M ist ein theoretische Wert. Es soll auf einer öffentlichen Erde bedient werden,darauf gibt es keine Absperrung und keine Interferenz .Aber in wirklichem Leben verhindert das Funksignal durch Bäume,Wände oder andere Bauwerke ,noch kann es durch anderen Signale gestört werden. Deshalb kann die Reichweite vielleicht nicht 100m erreichen.

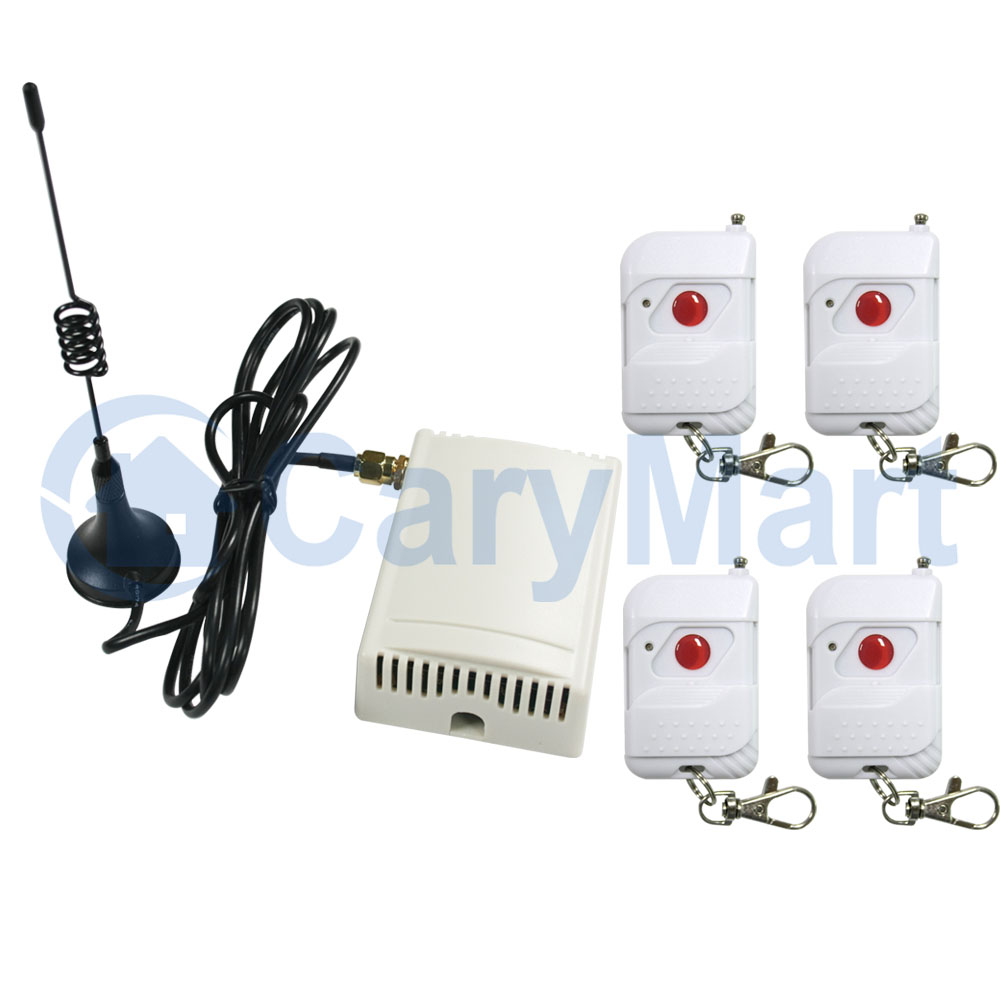

Wenn Sie eine länge Reichweite haben, bitte wählen Sie starker Sender, wie CB Series (1000m/3000ft); Oder Sie können eine externe Antenne für Empfänger zur Erhöhen der Reichweite benutzen.

Benutzung:
Der Empfänger kann DC 0~28V und AC 110~240V Geräte steuern.

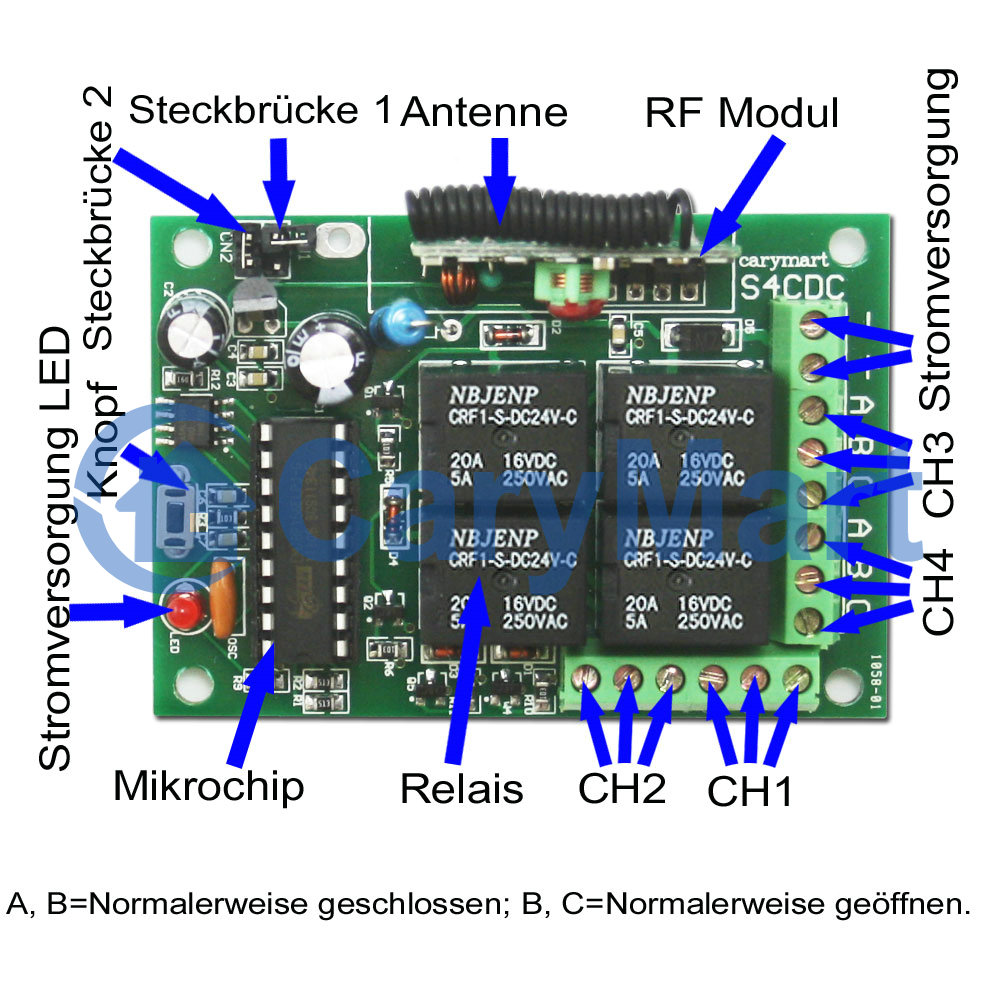

Achtung: Diese Empfänger ist Relaisausgang Typ, keinen DC/AC Spannungsausgang. Ausgangszustand von Relaisausgangsklemmen: Die Klemmen B und C sind normalerweise geöffnet; Die Klemmen A und C sind normalerweise geschloßen.

Verdrahtung für DC / AC Anlagen:
Wenn Sie ein DC 12V Licht steuern, machen wie folgende:
1) Schließen den Pluspol der DC Stromversorgung an Klemmen “L / +” von Eingang / INPUT an, und schließen Minuspol der DC Stromversorgung an Klemme “N / -“ von Eingang / INPUT an.
2) Schließen Klemmen C an Pluspol der DC Stromversorgung, schließen Klemme B an Pluspol von DC Lamp, und schließen den Minuspol von DC Licht an Minuspol von DC Stromversorgung an.

Wenn Sie AC230V Licht steuern, machen Sie wie folgende.
1) Schließen den Pluspol von DC Stromversorgung an Klemme “L / +” von Eingang/ INPUT an, und schließen den Minuspol von DC Stromversorgung an Klemmen “N / -” von Eingang / INPUT an.
2) Schließen Klemme C an Powerline von AC Stromversorgung an, Schließen Klemme B an eine Seite von AC Licht, und schließen andere Seite von AC Licht an Nullleiter von AC Stromversorgung an.

Beschreibung über die Kontrollmodus:
Es gibt 3 verschiedene Betriebsarten. Die Betriebsarten sind
Schalter-Modus (toggle)
Der Empfänger arbeitet als Schalter, jeder Druck einer Taste auf der Fernbedienung (FB) schaltet das Relais um. Ist es an, wird es ausgeschaltet, ist es aus, wird es eingeschaltet
Taster-Modus (momentary)
Der Empfänger arbeitet als Taster, das Relais zieht so lange an, wie die Taste gedrückt wird. Lässt man die Taste los, ist das Relais wieder aus
Verbunden (latched / Verklinkte )
Alle Kanäle sind miteinander verbunden. Jeder Druck auf eine Taste schaltet das zugehörige Relais ein und alle anderen Relais (einer Gruppe) aus.

Benutzung:

  • Einstellung verschiedener Kontrolle Modus (Wir haben den Empfänger als Toggle Kontrolle Modus vor der Auslieferung eingestellt. Wenn Sie andere Kontrolle Modus verwenden möchten, gehen Sie wie folgt .):
  • Einstellung Kontrolle Modus Verklinkte: keinen Kontakt auf Steckbrücke-1 und Steckbrücke-2.
    Kontrolle Modus Verklinkte (Relais1~4): Drücken ->Öffnen, andere Relais ausschalten; Drücken anderen Knopf -> Schließen.
    Zum Beispiel:
    Drücken Sie den Knopf der Fernbedienung 1: Relais 1 einschalten (Kontakt auf B und C, keinen Kontakt auf A und C);
    Andere Relais ausschalten (keinen Kontakt auf B und C, Kontakt auf A und C).
    Drücken den Knopf der Fernbedienung 2: Relais 2 einschalten (Kontakt auf B und C, keinen Kontakt auf A und C);
    Andere Relais ausschalten (keinen Kontakt auf B und C, Kontakt auf A und C).
  • Einstellung Kontrolle Modus Momentan: Nur Kontakt auf Steckbrücke-1.
    Kontrolle Modus Momentan (Relais1~4): Drücken und halten-> Öffnen; Freigeben -> Schließen.
    Zum Beispiel:
    Drücken Sie den Knopf der Fernbedienung 1 und halten: Relais 1 einschalten (Kontakt auf B und C, keinen Kontakt auf A und C);
    Geben Sie den Knopf frei: Relais 1 ausschalten (keinen Kontakt auf B und C, Kontakt auf A und C).
    Drücken Sie den Knopf der Fernbedienung 2 und halten: Relais 2 einschalten (Kontakt auf B und C, keinen Kontakt auf A und C);
    Geben Sie den Knopf frei: Relais 2 ausschalten (keinen Kontakt auf B und C, Kontakt auf A und C).
  • Einstellung Kontrolle Modus Toggle: Nur Kontakt auf Steckbrücke -2.
    Kontrolle Modus Toggle (Relais 1~4): Drücken -> Öffnen; Drücken nochmal -> Schließen.
    Zum Beispiel:
    Drücken Sie den Knopf der Fernbedienung 1: Relais 1 einschalten (Kontakt auf B und C, keinen Kontakt auf A und C);
    Drücken Sie den Knopf nochmal: Relais 1 ausschalten (keinen Kontakt auf B und C, Kontakt auf A und C).
    Drücken Sie den Knopf der Fernbedienung 2: Relais 2 einschalten (Kontakt auf B und C, keinen Kontakt auf A und C);
    Drücken Sie den Knopf nochmal: Relais 2 ausschalten (keinen Kontakt auf B und C, Kontakt auf A und C).
  • Einstellung Kontrolle Modus Momentan + Toggle: Kontakt auf Steckbrücke -1 und Steckbrücke -2.
    Kontrolle Modus Momentan (Relais1, 2): Drücken und halten-> Öffnen; Freigeben -> Schließen.
    Drücken und halten Sie den Knopf der Fernbedienung 1: Relais 1 einschalten (Kontakt auf B und C, keinen Kontakt auf A und C);
    Geben Sie den Knopf frei: Relais 1 ausschalten (keinen Kontakt auf B und C, Kontakt auf A und C).
    Drücken und halten Sie den Knopf der Fernbedienung 2: Relais 2 einschalten (Kontakt auf B und C, keinen Kontakt auf A und C);
    Geben Sie den Knopf frei: Relais 2 ausschalten (keinen Kontakt auf B und C, Kontakt auf A und C).
    Kontrolle Modus Toggle (Relais 3, 4): Drücken -> Öffnen; Drücken nochmal -> Schließen.
    Drücken Sie den Knopf der Fernbedienung 3: Relais 3 einschalten (Kontakt auf B und C, keinen Kontakt auf A und C);
    Drücken Sie den Knopf nochmal: Relais 3 ausschalten (keinen Kontakt auf B und C, Kontakt auf A und C).
    Drücken Sie den Knopf der Fernbedienung 4: Relais 4 einschalten (Kontakt auf B und C, keinen Kontakt auf A und C);
    Drücken Sie den Knopf nochmal: Relais 4 ausschalten (keinen Kontakt auf B und C, Kontakt auf A und C).

Löschen die eingelernte Code:
Wir haben Fernbedienung für den Empfänger abgelernt. Wenn Sie den Empfänger nicht mehr mit der Fernbedienung arbeiten möchten, können Sie alle Codes der Fernbedienungen löschen, die in dem Empfänger gespeichert werden.
Hinweis: Drücken Sie den Knopf auf dem Empfänger bis die LED Licht langsam blitzt, dann lassen Sie den Knopf frei, dann LED Licht bleibt langsam blitzt. Es bedeutet, dass alle gespeicherte Kodes erfolgreich gelöscht worden sind.
Ablernen der Fernbedienung:
Drücken Sie den Knopf des Empfängers, bis das LED Licht leuchtet. Der Empfänger bleibt jetzt im Status von ABLERNEN.
Drücken Sie irgendeinen Knopf der Fernbedienung, Falls das LED Licht 15mal schnell blitzt und dann ausschaltet, bedeutet es, dass das Ablernen erfolgreich ist.
Wenn der Empfänger zu ablernen vorbereitet, drücken Sie nochmal den Knopf des Empfängers und das LED Licht schaltet aus; Das beteutet, dass Ablernen abgebrochen ist.
Der Empfänger kann Fernbedienungen mit verschiedener Kodes ablernen.

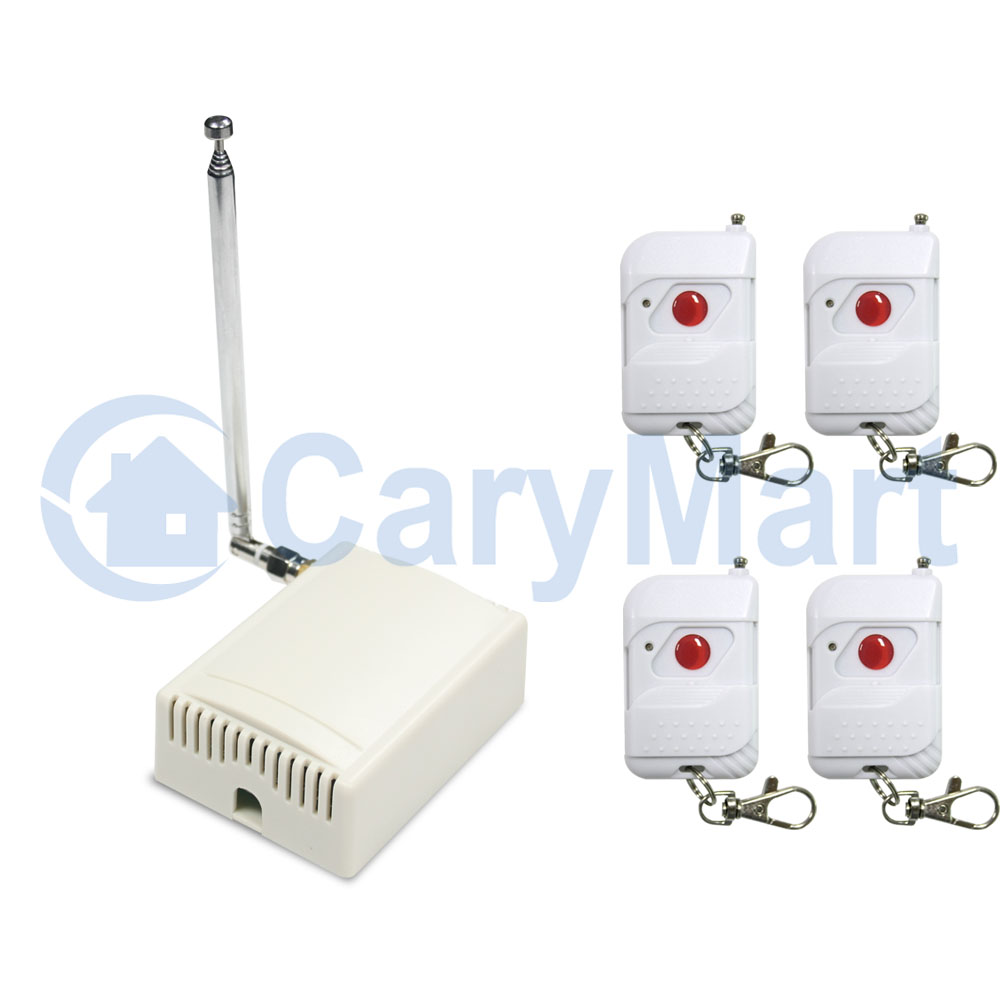

Lieferumfang:

  • 1 x Empfänger: S4C-DC06 / S4C-DC09 / S4C-DC12 / S4C-DC24 ( 4 Kanäle/ vier Kontrolle Modi)
  • 4 x Sender: C-1
  • 1 x Bedienungsanleitung

Beobachtung

  • Die Entfernung von 100M ist ein theoretische Wert. Es soll auf einer öffentlichen Erde bedient werden,darauf gibt es keine Absperrung und keine Interferenz .Aber in wirklichem Leben verhindert das Funksignal durch Bäume,Wände oder andere Bauwerke ,noch kann es durch anderen Signale gestört werden. Deshalb ist die wahre Entfernung kleiner als 100M. Wenn Sie eine grössere Entfernung brauchen , bitte wählen Sie eine andere Serie der Ferbedienung aus, zum Beispiel CB Serie (1000m/3000ft) – Klicken Sie hier ; Oder Sie können dazu eine Externale Teleskopanntenne(Modell: 0020909) zusetzen. – Klicken Sie hier.
