4 CH Relaisausgang Funk Drahtlose Empfänger Wasserdicht Gehäse externe teleskopische Antenne relaisausgang potentialfrei

Lieferumfang:
1×Empfänger S4PU-DC06-ANT3 / S4PU-DC09-ANT3 / S4PU-DC12-ANT3 / S4PU-DC24-ANT3
1×Gebrauchsanleitung

Merkmal:
Anwendung: Es kann in der Industrie-Automatisierung-, Landwirtschaft- und Heim-Automation, wie Fabrik, haus, bauernhof, weide, Fahrzeugen, Schiffen, Offshore-Betrieb, Luftfahrzeug, Feld Anruf, usw. Drahtlose Fernbedienung Produkte auf Land, Wasser und Luft, wie Funklichtschalter, Sirenen, Schlösser, Motoren, Vertilatoren, Winden, Jalousien, Elektrozylinder, Türen, Fenster, Elektromagnetventile, Signalisierung, Geschäftsschilder usw.
Drahtlose Steuerung, einfach zu installieren.
Sehr große Reichweite, mit einem Sender zu einem kompletten Set, kann der Arbeitsabstand bis zu 2000m im freien Gelände erreichen.

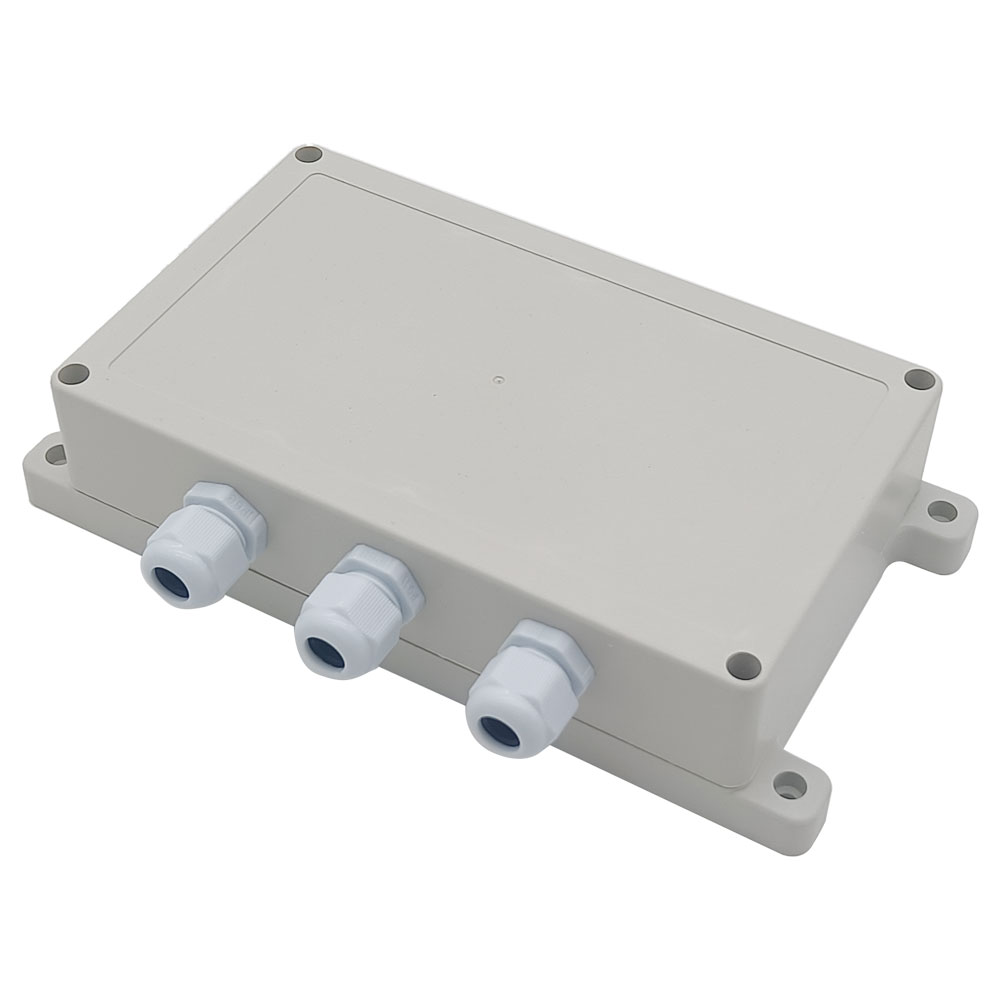

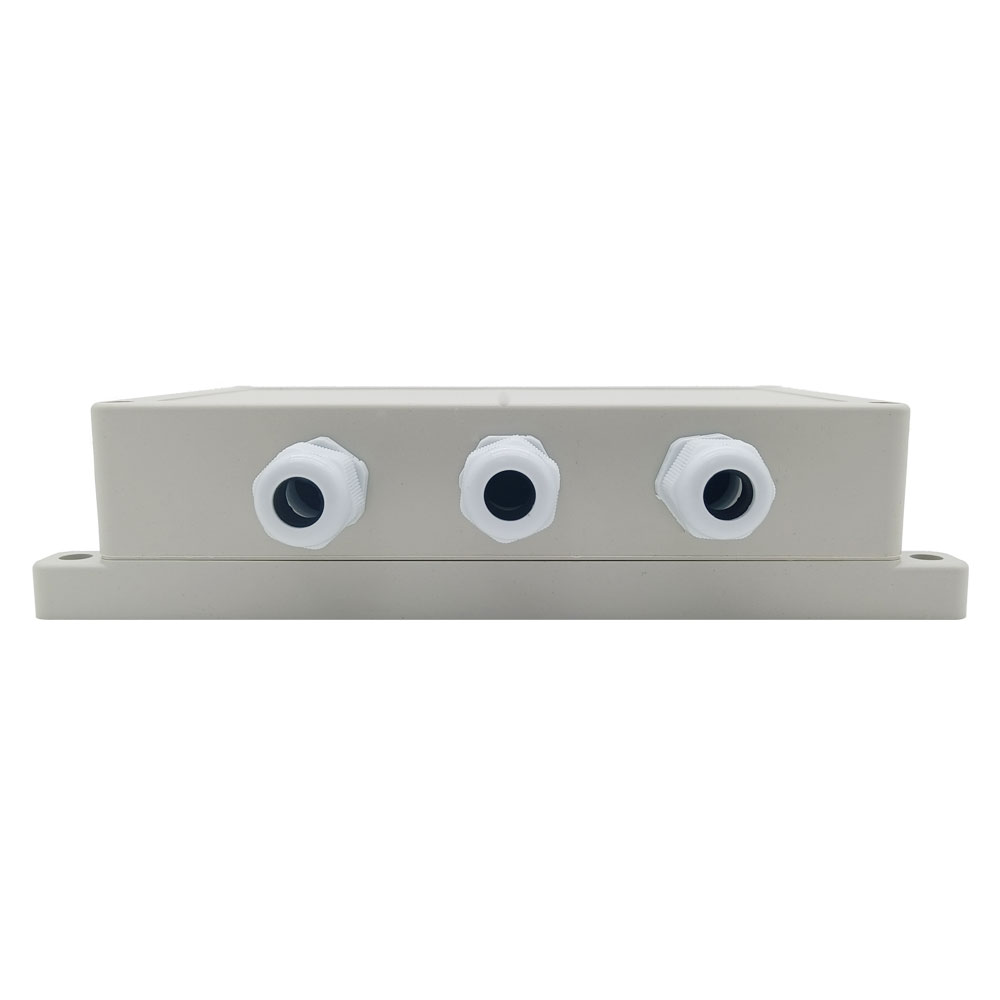

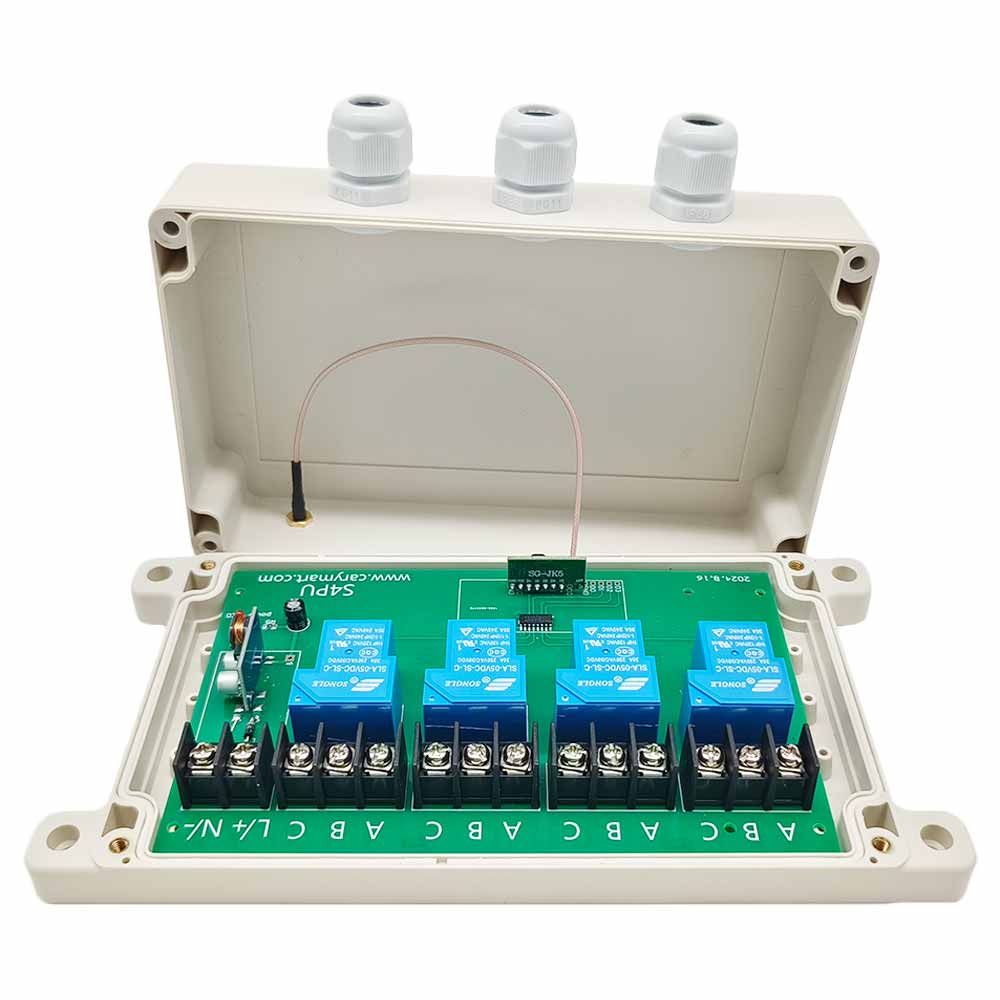

Wasserdichtes Gehäuse und Wasserdichtsteckverbinder. Diese Empfänger kann draußen installiert werden.
Stromversorgung: Vier Betriebsspannungsvarianten, DC 6V, 9V, 12V, 24V.
Relaisausgang: dieser Empfänger ist Relaisausgang. Es kann DC und AC Anlagen steuern. Die Klemmen sind NO / NC (normalerweise geöffnet / normalerweise geschloßen) und es ist wie ein Funkschalter. Es bedeutet, Sie sollen auch eine separate Stromversorgung an Relaisausgang anschließen.
Hohe Leistung, jeder Relaisausgang kann bei Höchststrom 30A betrieben, wie 360W/12V, 180W/6V, 270W/9V, 720W/24V, 3000W/110V, 6000W/220V.
Verdrahtete Steuerklemmen: Sie können Sensoren, Endschalter, Handschalter oder externe Geräte zur Steuerung des Empfängers verbinden.
Mit externer Teleskopantenne hat der Empfänger einen weiteren Arbeitsbereich.
Sie könnten den Empfänger mit Sender (Fernbedienung) von jedem Ort innerhalb einer zuverlässigen Entfernung ein / aus schalten.
Die drahtlose Funksignale können durch Wände, Böden und Türen laufen.
Geschutzt vor Gegenstrom und übermäßigem Strom.
Zuverlässige Kontrolle: Der Kode hat tausende verschiedene Kombinationen, und der Empfänger arbeitet nur mit dem Sender, der den gleichen Kode verwendet.
Ein/mehrere Sender kann ein/mehrere Empfänger gleichzeitig kontrollieren.
Sie könnten zwei oder mehre Anlagen in gleichen Ort benutzen.

Parameter von Empfänger:
Modell Nr.: S4PU-DC06-ANT3 / S4PU-DC09-ANT3 / S4PU-DC12-ANT3 / S4PU-DC24-ANT3
Stromversorgung (Betriebsspannung): DC6V (S4PU-DC06-ANT3), DC9V±1V (S4PU-DC09-ANT3), DC12V±1V (S4PU-DC12-ANT3), DC24V±2V (S4PU-DC24-ANT3)
Ausgabe: Relaisausgang (normal geöffnet und normal geschlossen)
4 Kontrollmodi: Toggle, Momentan, Verklinkte, Momentan + Toggle
Betriebsfrequenz: 433Mhz
Maximale Betriebsstrom: 30A / jeder Kanal
Ruhestrom: ≤6mA
Betriebstemperatur: -20 ° C bis+70 ° C

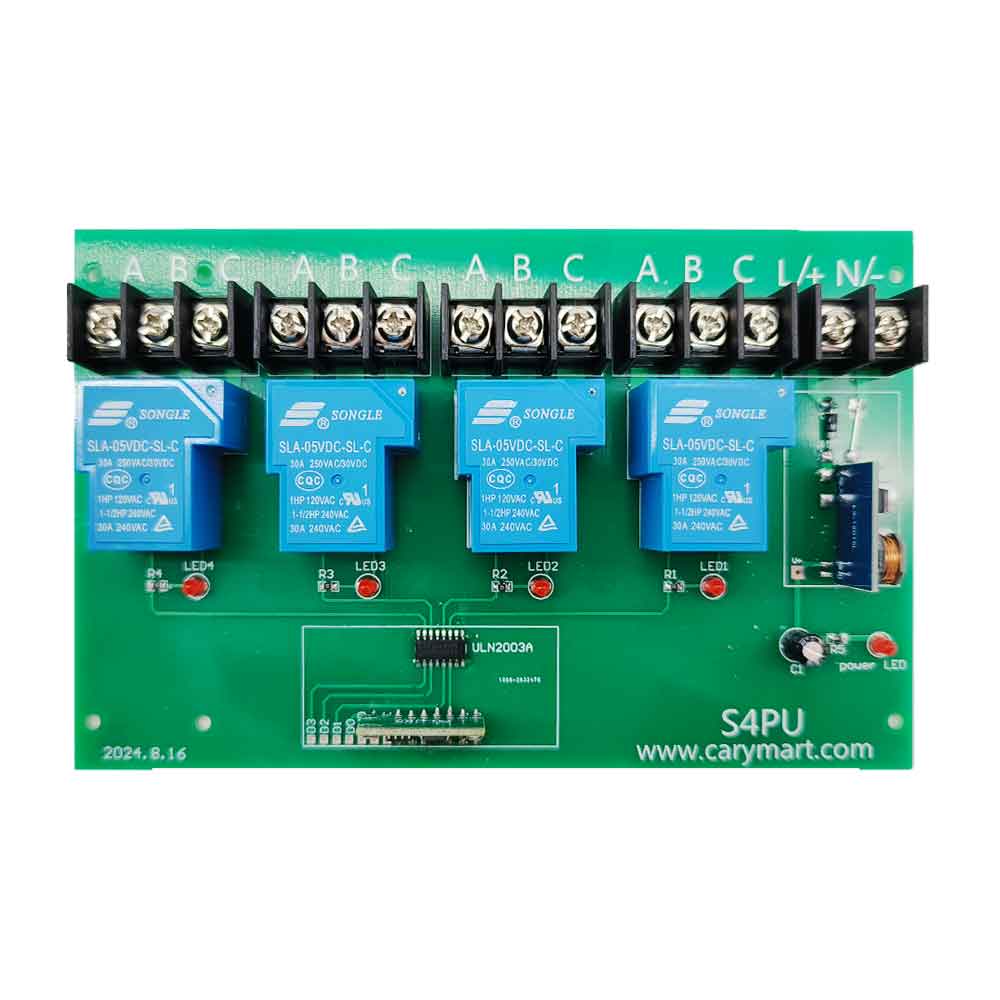

Maße der PCB: 170mm x 109mm x 18mm

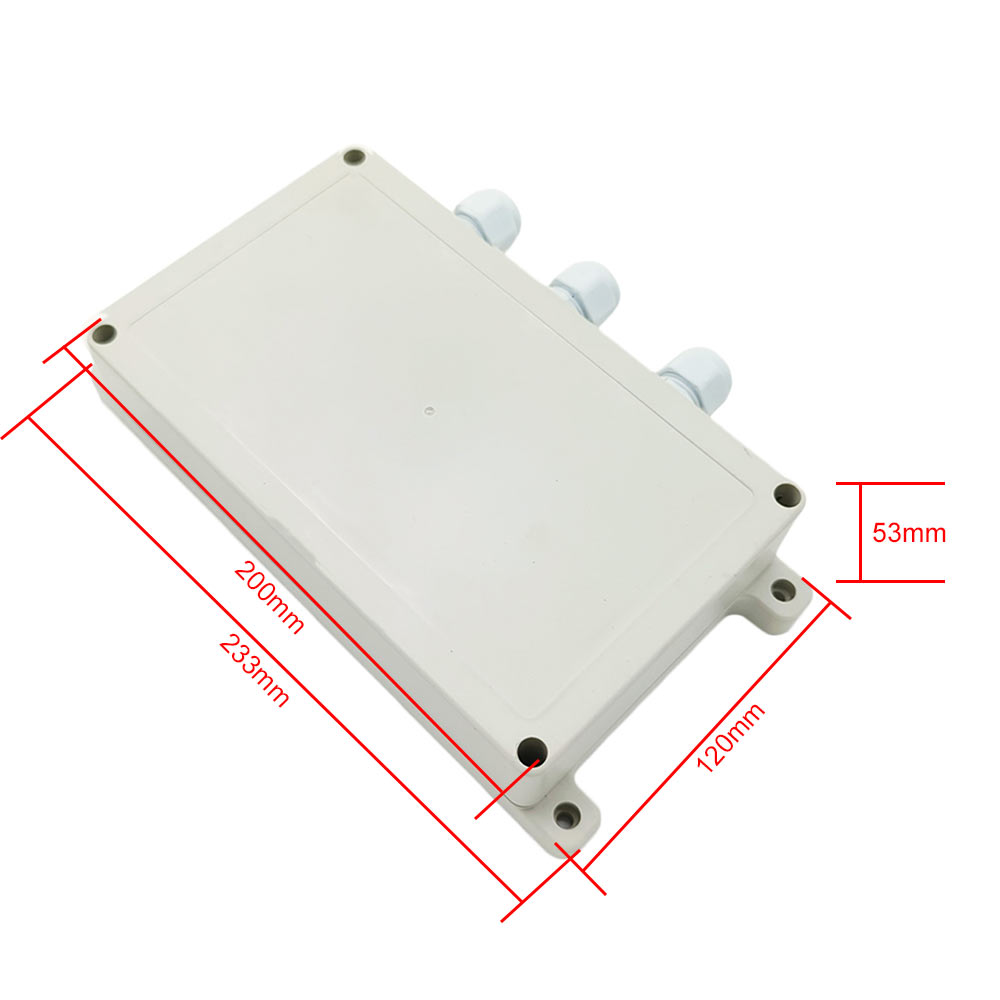

Maße des Gehäuses: 200mm x 120mm x 53mm
Drahtbereich für die Terminals: 22-9AWG
Arbeiten mit Fester Code- Fernbedienung oder Lernen Code Fernbedienung

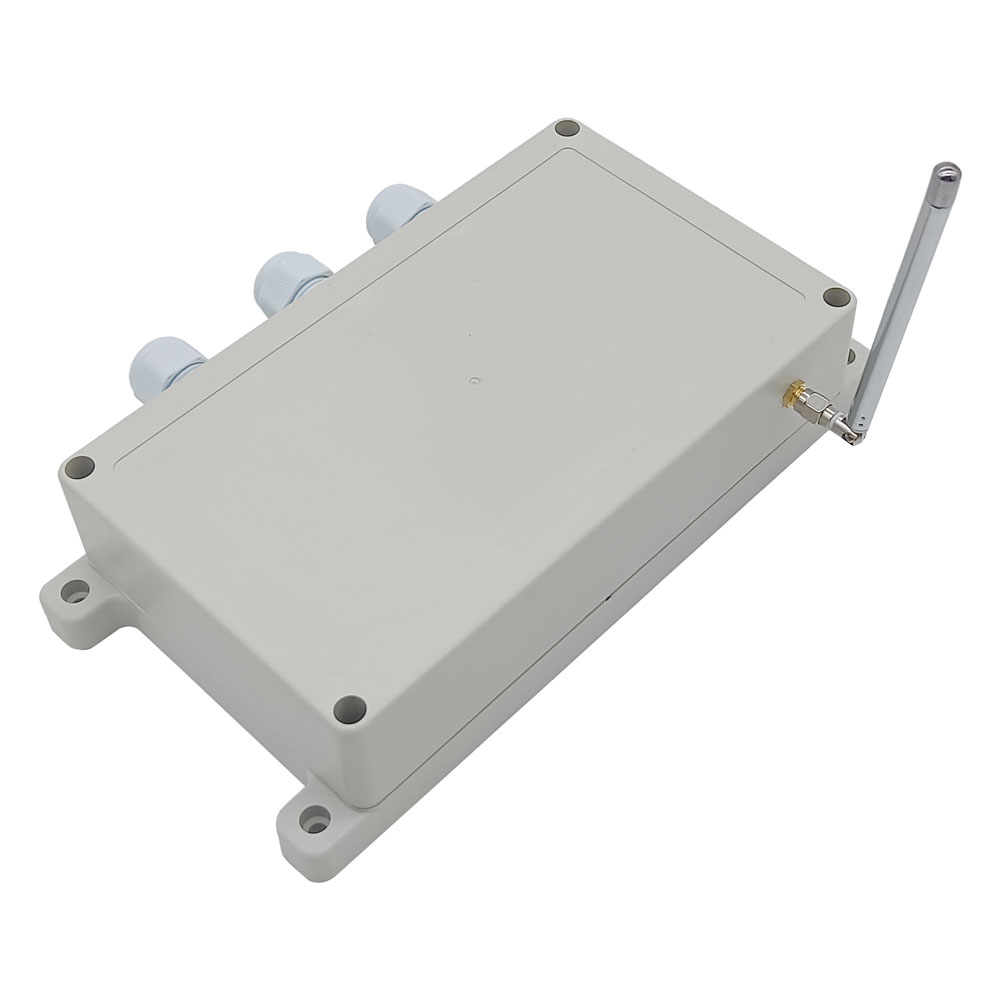

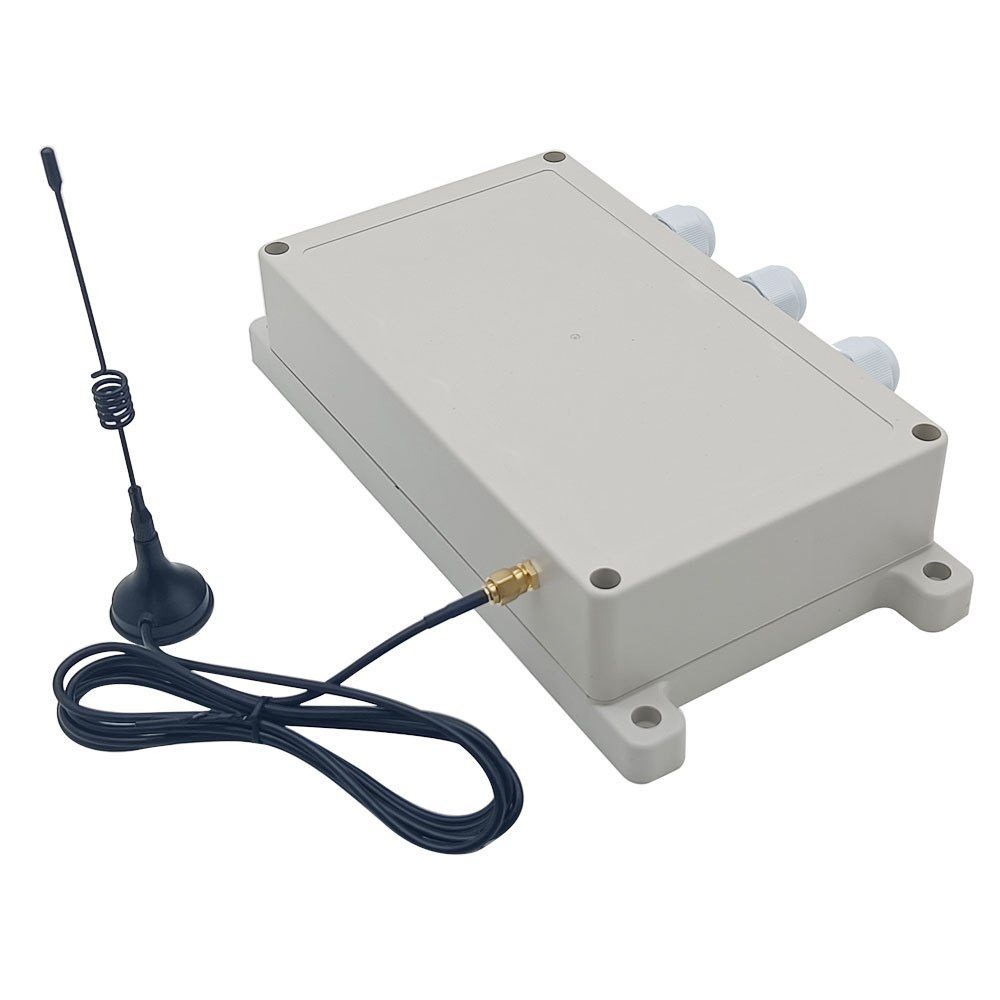

Externe Teleskopisch Antenne:
Länge des externen Teleskopischen Antenne: 108mm / 445mm (erstrecken)

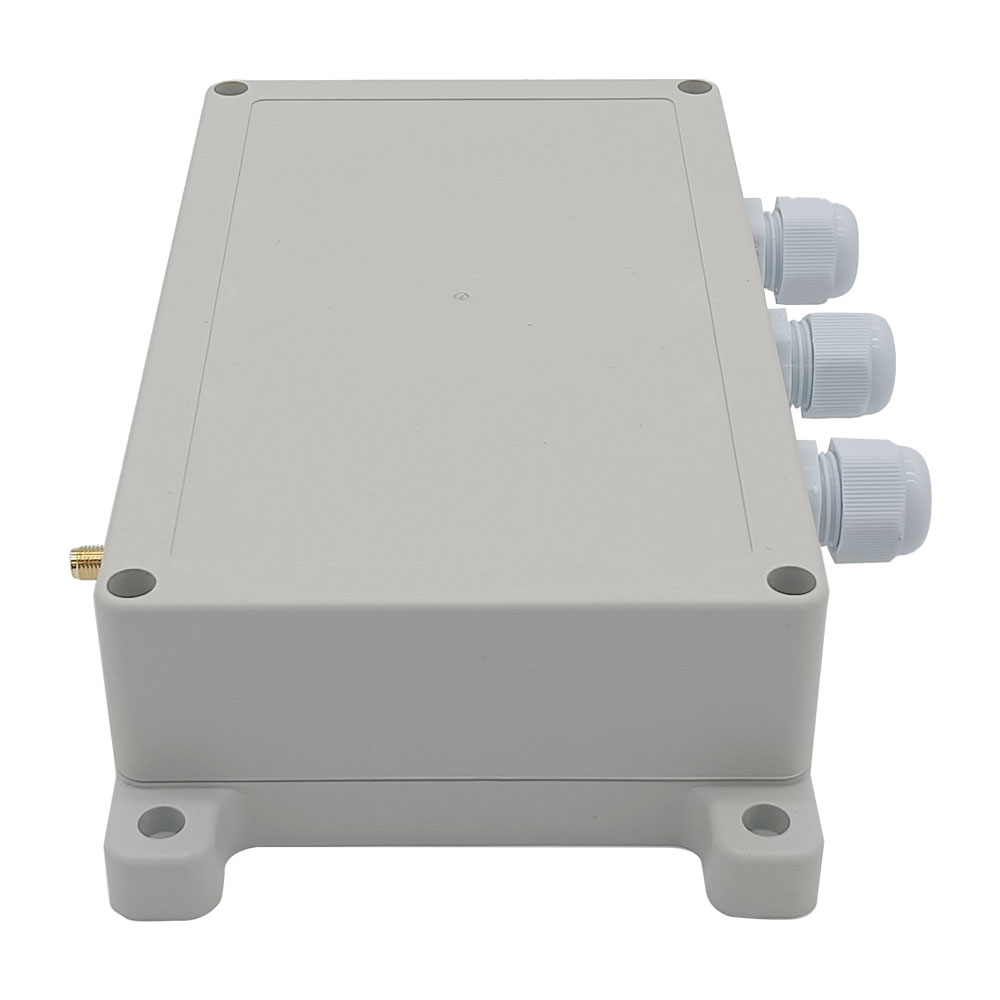

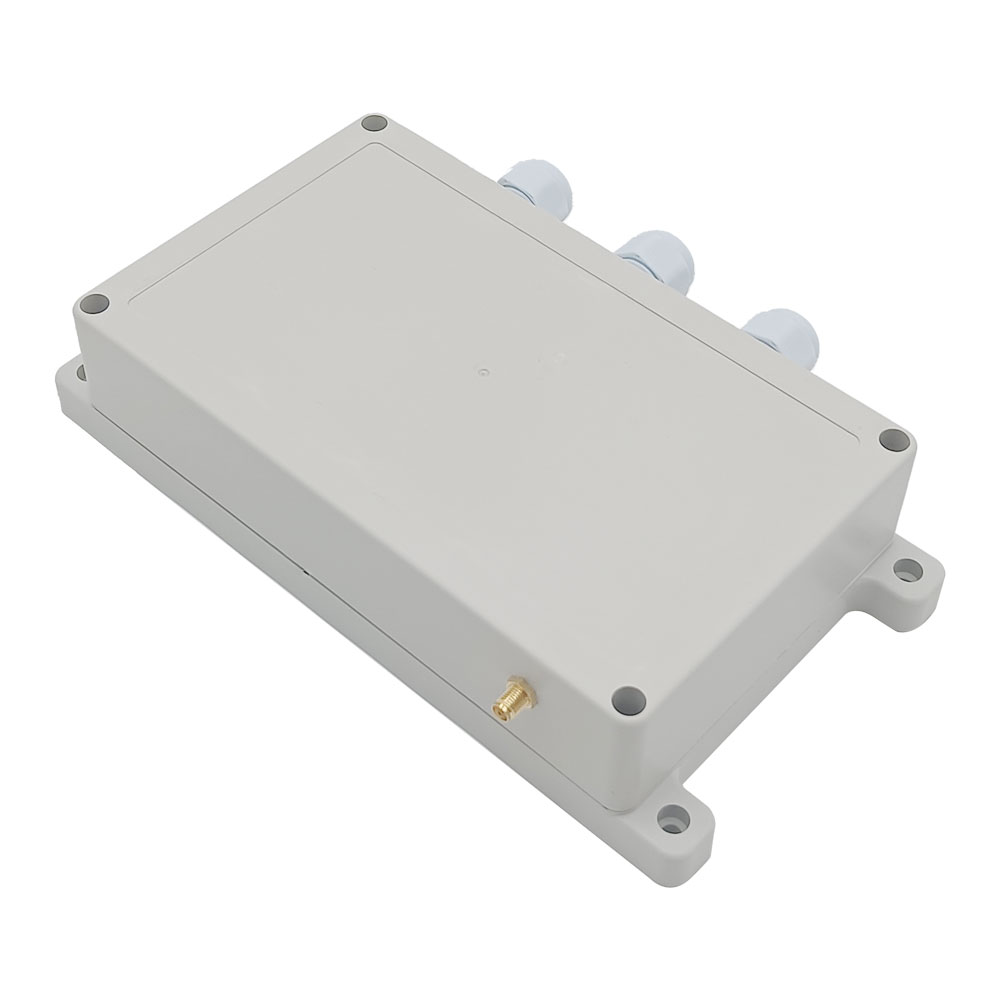

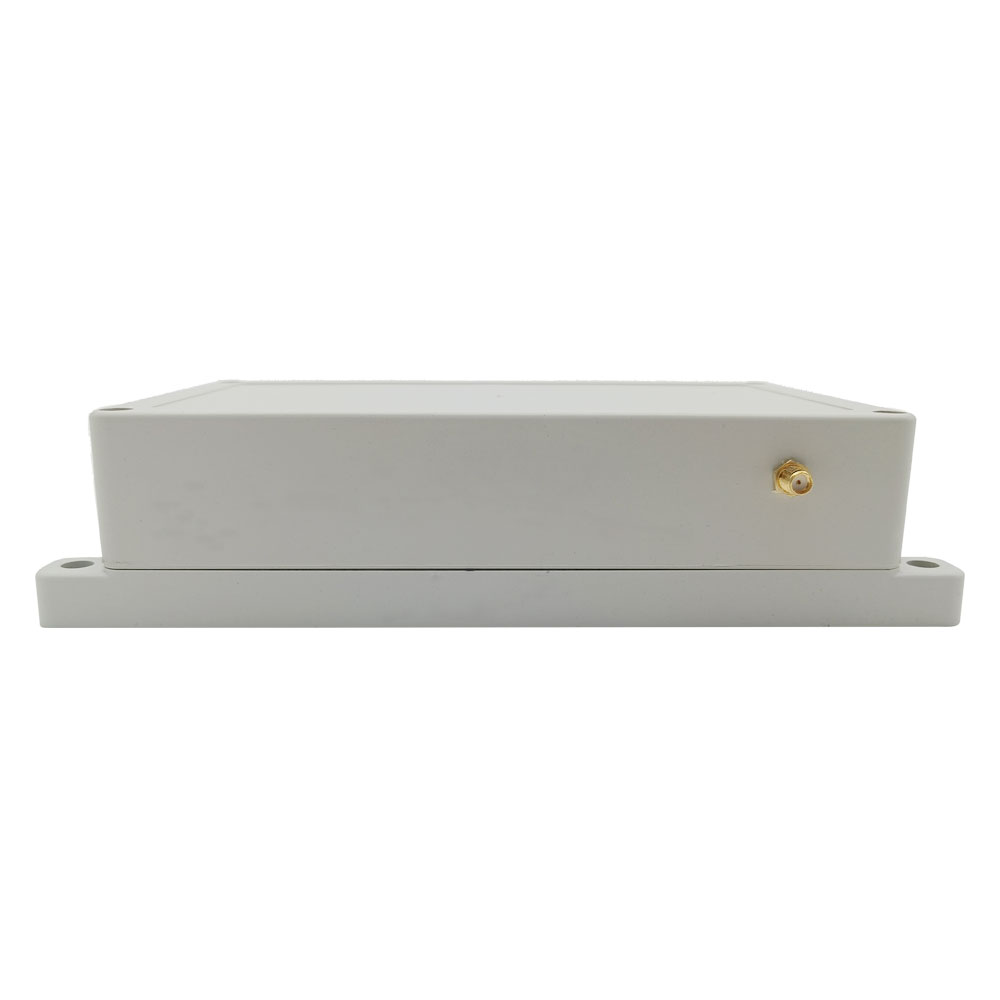

Externe Teleskopische Antenne verwenden SMA-Anschluss.
Wenn Sie sich die externe Teleskopische Antenne erstrecken, kann es einen weiteren Arbeitsbereich haben.

Geeigneter Sender:
Der Empfänger kann verschiedener Sender arbeiten, wie Model C-4 (200M), CWB-4 (50M, wasserdicht), CP-4 (1000M) und CB-4 (2000M) usw..

Arbeitsbereich:
Mit dem Sender (wie CB-4) kann die Reichweite ca. 2000m erreichen. Die Reichweite von 2000m ist eine theoretische Daten, es soll in Freifeld, keine Barrieren, keine Interferenz verwendet werden. Aber in der Praxis wird es durch Bäume, Mauern oder anderen Konstruktionen behindert und wird weniger Interferenz durch andere Signals exponiert. Deshalb kann praktische Entfernung vielleicht weniger als 2000 oder ungefähr 2000M.

Benutzung (mit Sender CB-4):
Der Empfänger kann DC 0~28V und AC 110~240V Geräte steuern.

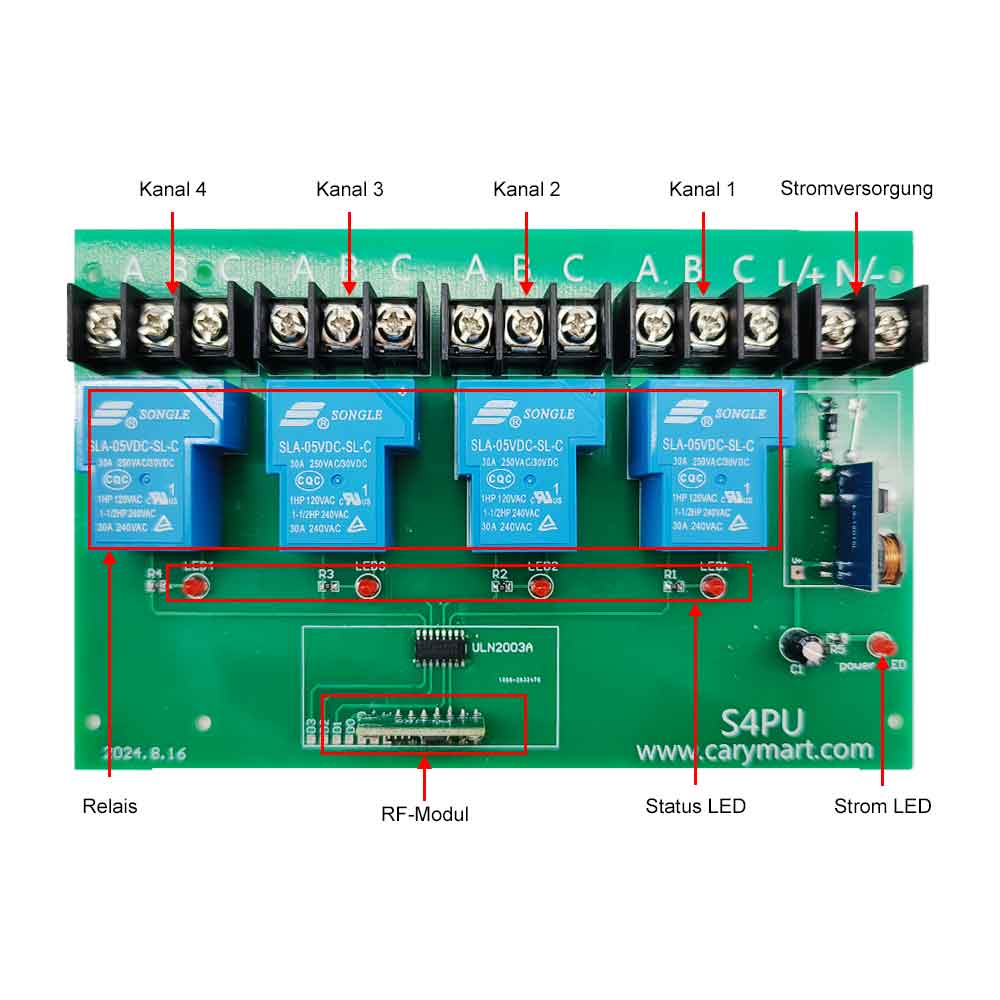

Achtung: Diese Empfänger ist Relaisausgang Typ, keinen DC/AC Spannungsausgang. Ausgangszustand von Relaisausgangsklemmen: Die Terminals B und C sind normalerweise geöffnet; Die Terminals A und B sind normalerweise geschloßen.

Verdrahtung:

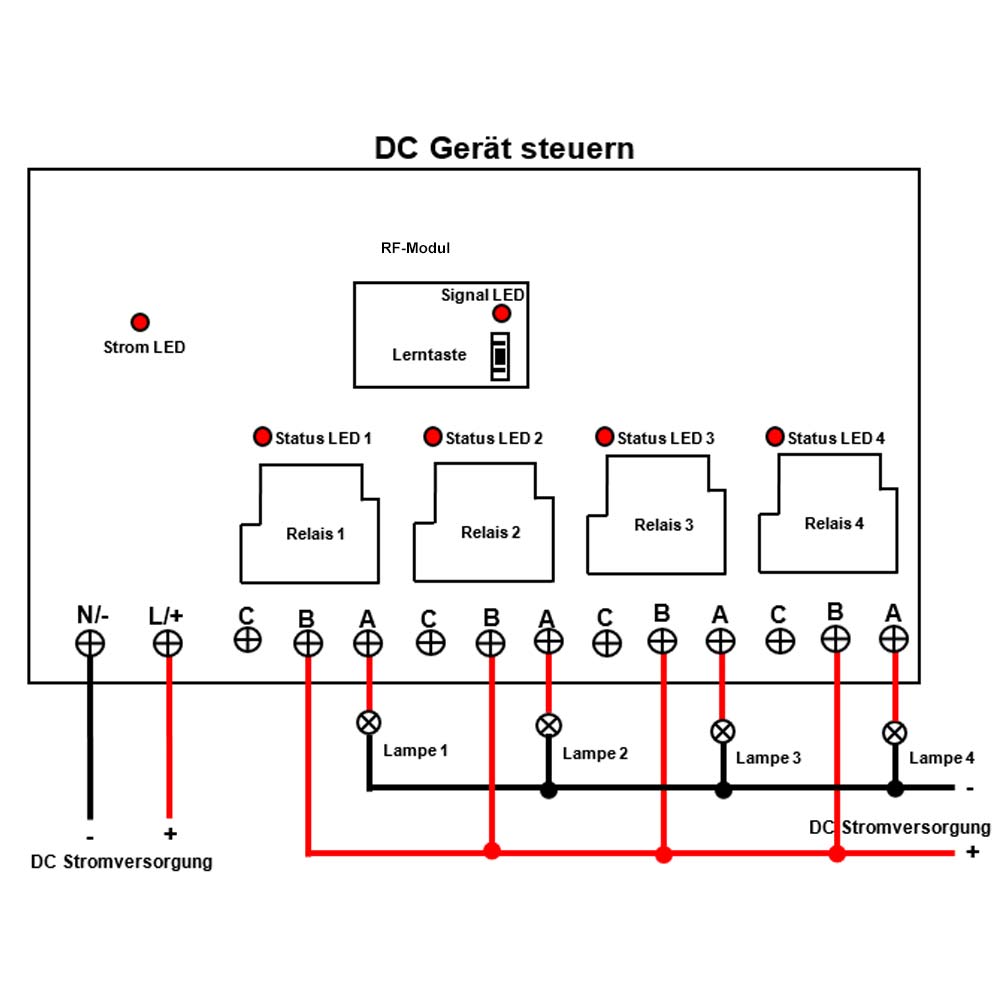

1) Wenn Sie vier DC 12V Lampen kontrollieren,machen Sie wie folgende:
1. Schließen den Pluspol der DC Stromversorgung an Terminal “L / +”, und schließen Minuspol der DC Stromversorgung an Terminal “N / -”.
2. Schließen Terminal B an Pluspol der DC Stromversorgung, schließen Terminal A an Pluspol von DC Lamp, und schließen den Minuspol von DC Licht an Minuspol von DC Stromversorgung

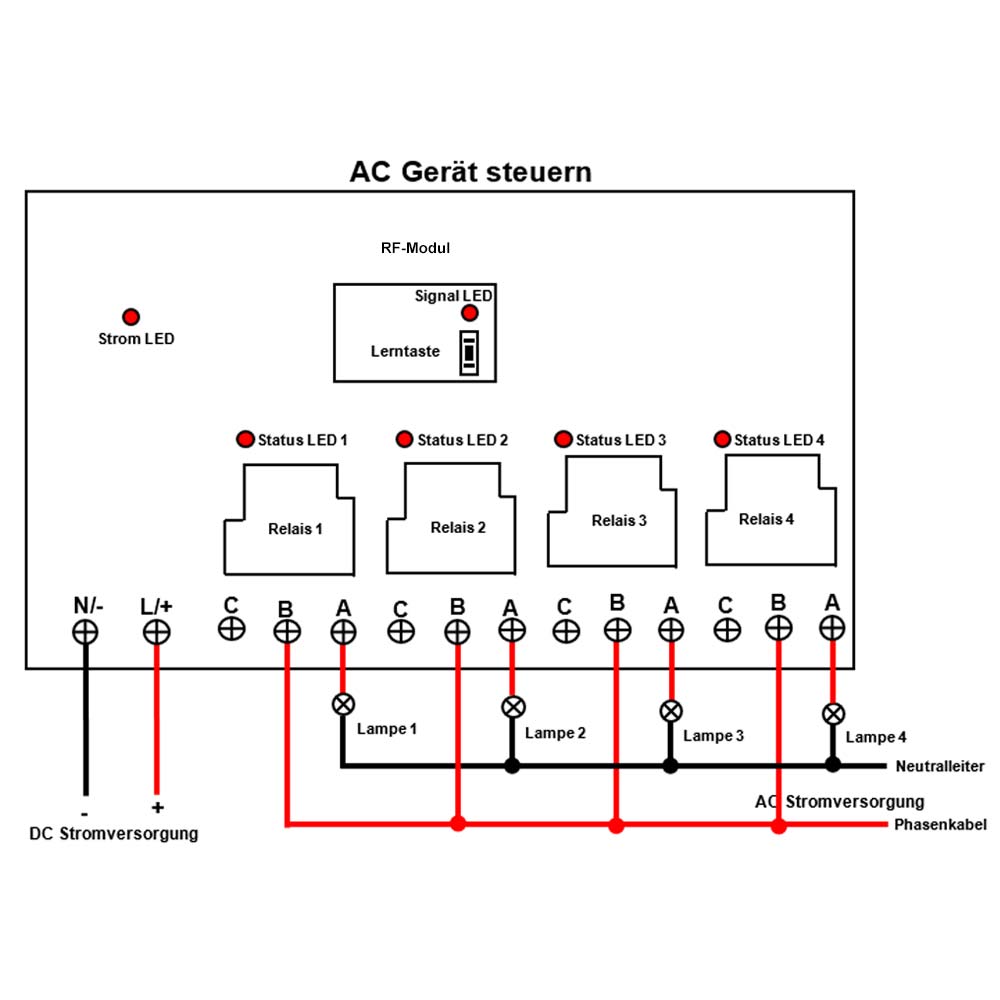

2) Wenn Sie vier AC 220V Lampen kontrollieren, machen Sie wie folgende:
1. Verbinden den Pluspol von DC Stromversorgung an Terminal “L / +”, und verbinden den Minuspol von DC Stromversorgung an Klemmen “N / -”.
2. Verbinden Terminal B an Energiebündel von AC Stromversorgung, verbinden Klemme C an eine Seite von AC Licht, und verbinden andere Seite von AC Licht an Nullleiter von AC Stromversorgung.

Einstellen verschiedene Kontrolle Modus:
Wir haben den Empfänger als Toggle-Steuermodus vor der Lieferung eingestellt, Wenn Sie andere Kontrollemodus verwenden, machen Sie folgende Operation.

Einstellung Kontroll Modus Verklinkte: Trennen Streckbrück-1 und Streckbrück-2.
Kontroll Modus Verklinkte (Kanal A,B,C,D): Drücken ->an, andere Relais sind aus. Drücken andere Knöpfe -> aus.
Drücken Knopf A: Das Relais 1 ist aktiviert (verbinden A und B, trennen A und C), und die Lampe 1 ist angeschaltet.
Die andere Relais sind deaktiviert (trennen A und B, verbinden A and C), und andere Lampen sind ausgeschaltet.
Drücken Knopf B: Das Relais 2 ist aktiviert (verbinden A und B, trennen A und C), und die Lampe 2 ist angeschaltet.
Die andere Relais sind deaktiviert (trennen A und B, verbinden A and C), und andere Lampen sind ausgeschaltet.
Drücken Knopf C: Das Relais 3 ist aktiviert (verbinden A und B, trennen A und C), und die Lampe 3 ist angeschaltet.
Die andere Relais sind deaktiviert (trennen A und B, verbinden A and C), und andere Lampen sind ausgeschaltet.
Drücken Knopf D: Das Relais 4 ist aktiviert (verbinden A und B, trennen A und C), und die Lampe 4 ist angeschaltet.
Die andere Relais sind deaktiviert (trennen A und B, verbinden A and C), und andere Lampen sind ausgeschaltet.

Einstellung Kontroll Modus Momentan: nur verbinden Streckbrück-1.
Kontroll Modus Momentan (Kanal A, B, C, D): Drücken und halten -> an; Los/Freigeben -> Aus.
Drücken und halten A: Das Relais 1 ist aktiviert (verbinden A und B, trennen A und C), und die Lampe 1 ist angeschaltet.
Geben den den Knopf A frei: Das Relais 1 ist deaktiviert (trennen A and B, verbinden A and C), und die Lampe 1 ist ausgeschaltet.
Drücken und halten B: Das Relais 2 ist aktiviert (verbinden A und B, trennen A und C), und die Lampe 2 ist angeschaltet.
Geben den den Knopf B frei: Das Relais 2 ist deaktiviert (trennen A and B, verbinden A and C), und die Lampe 2 ist ausgeschaltet.
Drücken und halten C: Das Relais 3 ist aktiviert (verbinden A und B, trennen A und C), und die Lampe 3 ist angeschaltet.
Geben den den Knopf C frei: Das Relais 3 ist deaktiviert (trennen A and B, verbinden A and C), und die Lampe 3 ist ausgeschaltet.
Drücken und halten D: Das Relais 4 ist aktiviert (verbinden A und B, trennen A und C), und die Lampe 4 ist angeschaltet.
Geben den den Knopf D frei: Das Relais 4 ist deaktiviert (trennen A and B, verbinden A and C), und die Lampe 4 ist ausgeschaltet.

Einstellung Kontrolle Modus Toggle: nur verbinden Streckbrück-2
Kontrolle Modus Toggle (Kanal A, B, C, D): Drücken -> an; Drücken Sie Nochmal -> Aus.
Drücken Sie Knopf A: Das Relais 1 ist aktiviert (verbinden A und B, trennen A und C), und die Lampe 1 ist angeschaltet.
Drücken Sie Knopf A noch einmal: Das Relais 1 ist deaktiviert (trennen A and B, verbinden A and C), und die Lampe 1 ist ausgeschaltet.
Drücken Sie Knopf B: Das Relais 2 ist aktiviert (verbinden A und B, trennen A und C), und die Lampe 2 ist angeschaltet.
Drücken Sie Knopf B noch einmal: Das Relais 2 ist deaktiviert (trennen A and B, verbinden A and C), und die Lampe 2 ist ausgeschaltet.
Drücken Sie Knopf C: Das Relais 3 ist aktiviert (verbinden A und B, trennen A und C), und die Lampe 3 ist angeschaltet.
Drücken Sie Knopf C noch einmal: Das Relais 3 ist deaktiviert (trennen A and B, verbinden A and C), und die Lampe 3 ist ausgeschaltet.
Drücken Sie Knopf D: Das Relais 4 ist aktiviert (verbinden A und B, trennen A und C), und die Lampe 4 ist angeschaltet.
Drücken Sie Knopf D noch einmal: Das Relais 4 ist deaktiviert (trennen A and B, verbinden A and C), und die Lampe 4 ist ausgeschaltet.

Einstellung Kontroll Modus + Toggle, Verbinden Streckbrück-1 und Streckbrück-2:
Kontroll Modus Momentan (Kanal A, B): Drücken und halten -> an; Los/Freigeben -> Aus.
Drücken und halten Sie den Knopf A: Das Relais 1 ist aktiviert (verbinden A und B, trennen A und C), und die Lampe 1 ist angeschaltet.
Geben Knopf A frei: Das Relais 1 ist deaktiviert (trennen A and B, verbinden A and C), und die Lampe 1 ist ausgeschaltet.
Drücken und halten Sie den Knopf B: Das Relais 2 ist aktiviert (verbinden A und B, trennen A und C), und die Lampe 2 ist angeschaltet.
Geben Knopf B frei: Das Relais 2 ist deaktiviert (trennen A and B, verbinden A and C), und die Lampe 2 ist ausgeschaltet.

Kontroll Modus Toggle (Kanal C, D): Drücken -> an; Drücken Sie Nochmal -> Aus.
Drücken den Knopf C: Das Relais 3 ist aktiviert (verbinden A und B, trennen A und C), und die Lampe 3 ist angeschaltet.
Drücken den Knopf C wieder: Das Relais 3 ist deaktiviert (trennen A and B, verbinden A and C), und die Lampe 3 ist ausgeschaltet.
Drücken den Knopf D: Das Relais 4 ist aktiviert (verbinden A und B, trennen A und C), und die Lampe 4 ist angeschaltet.
Drücken den Knopf D wieder: Das Relais 4 ist deaktiviert (trennen A and B, verbinden A and C), und die Lampe 4 ist ausgeschaltet.

Verdrahtete Steuerterminals:
Der Empfänger hat verdrahtete Steuerterminals, und Sie können externe Geräte, Sensoren oder manuelle Schalter an die manuellen Terminals des Empfängers anschließen und damit den Empfänger auszulösen.
1) Durch Niedrigpegelsignal:
Sie können externe Geräte (mit niedrigem Ausgangssignal) anschließen, um den Empfänger auszulösen.
Wenn das externe Gerät an den Klemmen "COM" und "Signal 1" ein Niedrigpegelsignal ausgibt, wird Relais1 aktiviert.
Wenn das externe Gerät an den Klemmen "COM" und "Signal 2" ein Niedrigpegelsignal ausgibt, wird Relais2 aktiviert.
Wenn das externe Gerät an den Klemmen "COM" und "Signal 3" ein Niedrigpegelsignal ausgibt, wird Relais3 aktiviert.
Wenn das externe Gerät an den Klemmen "COM" und "Signal 4" ein Niedrigpegelsignal ausgibt, wird Relais4 aktiviert.

2) Durch normalerweise geöffnet/normalerweise geschlossen Kontakt:
Sie können Handschalter (normalerweise geöffnet/normalerweise geschlossen Kontakt) anschließen, um den Empfänger auszulösen.
Wenn die Terminals "Signal 1" und "Com" angeschlossen werden, wird Relais1 aktiviert. Und beim Trennen von "Signal 1" und "Com" wird Relais 1 deaktiviert.
Wenn die Klemmen "Signal 2" und "Com" angeschlossen werden, wird Relais2 aktiviert. Und beim Trennen von "Signal 2" und "Com" wird Realy2 deaktiviert.
Wenn die Terminals "Signal 3" und "Com" angeschlossen werden, wird Realy3 aktiviert. Und beim Trennen von "Signal 3" und "Com" wird Realy3 deaktiviert.
Wenn die Terminals "Signal 4" und "Com" angeschlossen werden, wird Realy4 aktiviert. Und beim Trennen von "Signal 4" und "Com" wird Realy4 deaktiviert.
