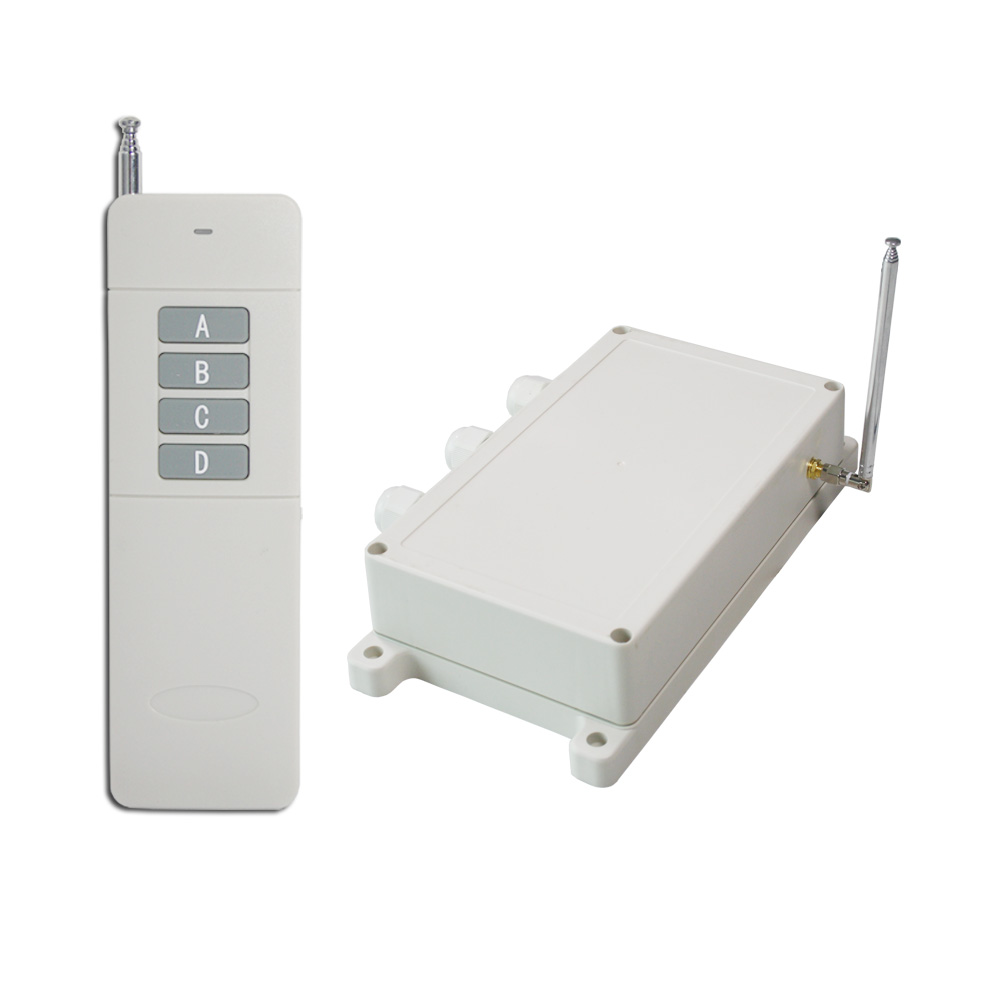

Lieferumfang:
1 × Empfänger: S4PU-DC06-ANT3 / S4PU-DC09-ANT3 / S4PU-DC12-ANT3 / S4PU-DC24-ANT3
1 × Sender:CB-4
1 × Gebrauchsanleitung
Merkmal:
Anwendung: Es kann in der Industrie-Automatisierung-, Landwirtschaft- und
Heim-Automation, wie Fabrik, haus, bauernhof, weide, Fahrzeugen, Schiffen,
Offshore-Betrieb, Luftfahrzeug, Feld Anruf, usw. Drahtlose Fernbedienung
Produkte auf Land, Wasser und Luft, wie Funklichtschalter, Sirenen, Schlösser,
Motoren, Vertilatoren, Winden, Jalousien, Elektrozylinder, Türen, Fenster,
Elektromagnetventile, Signalisierung, Geschäftsschilder usw.
Drahtlose Steuerung, einfach zu installieren.
Sehr große Reichweite, mit einem Sender zu einem kompletten Set, kann der
Arbeitsabstand bis zu 2000m im freien Gelände erreichen.

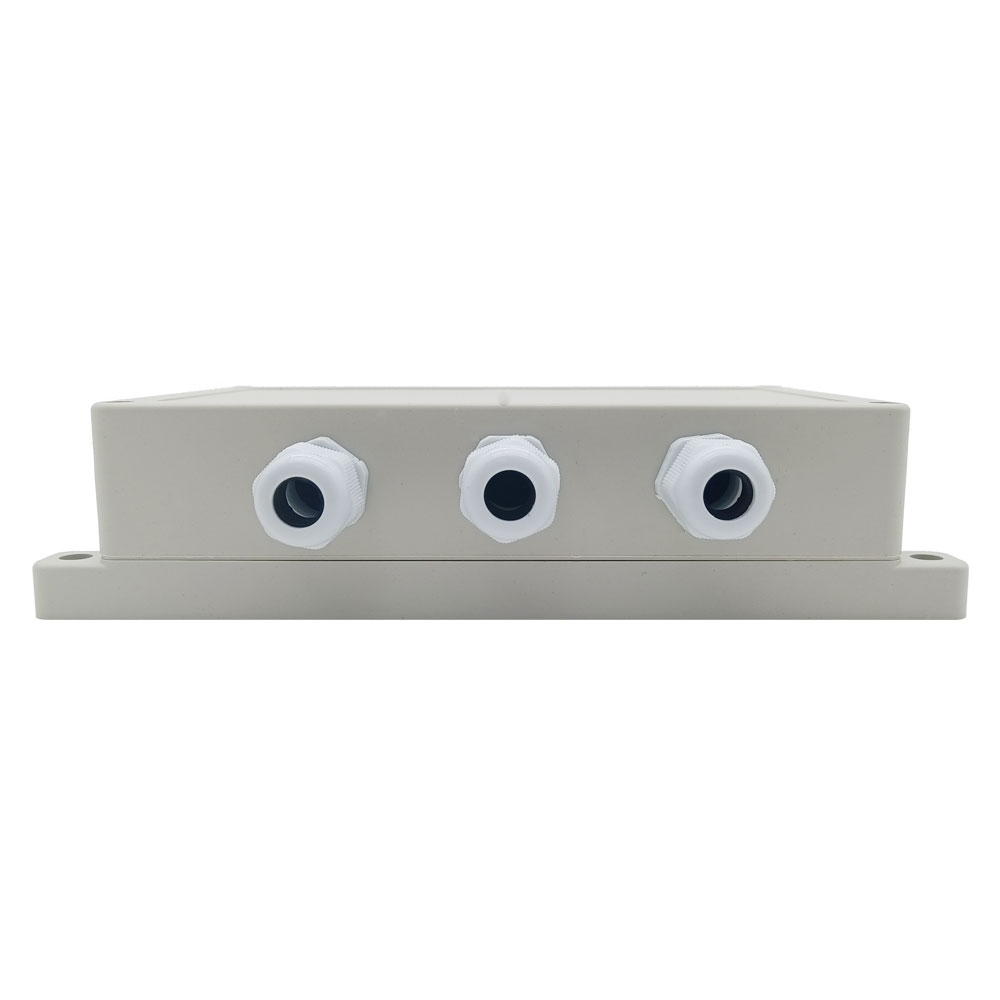

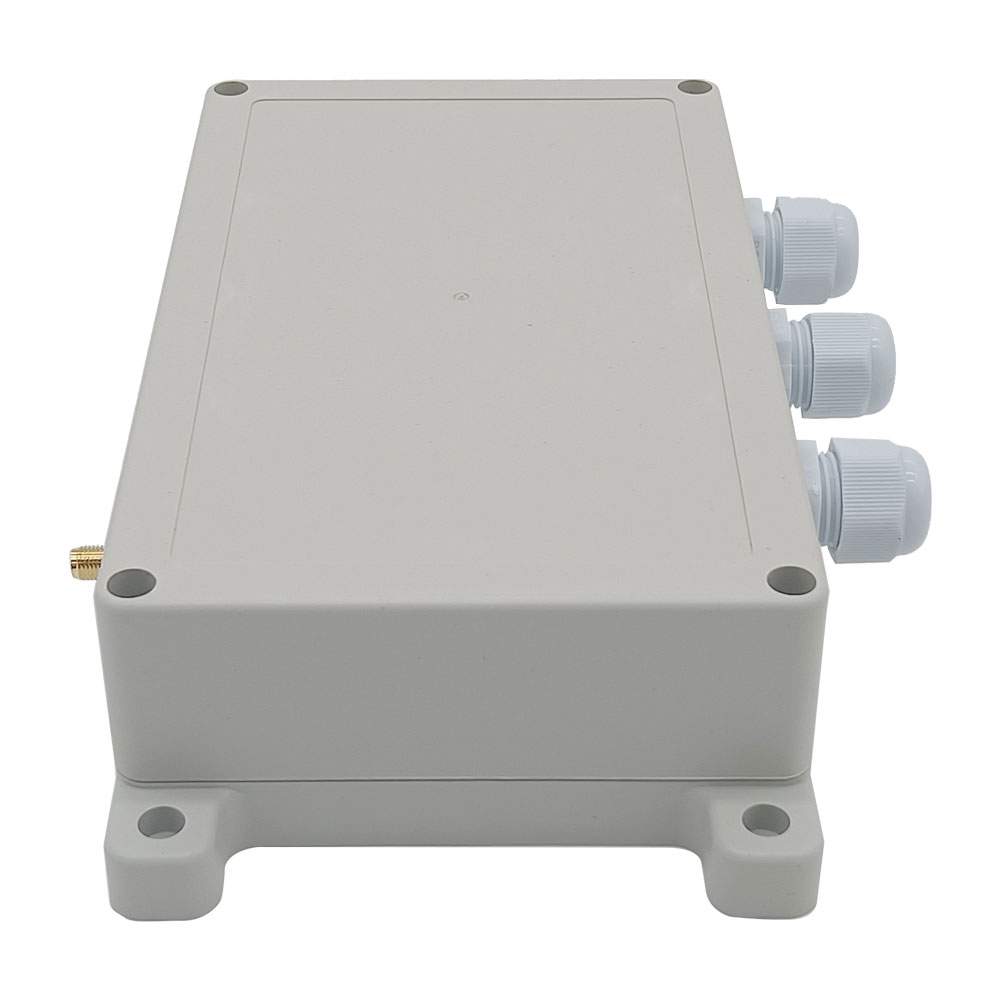

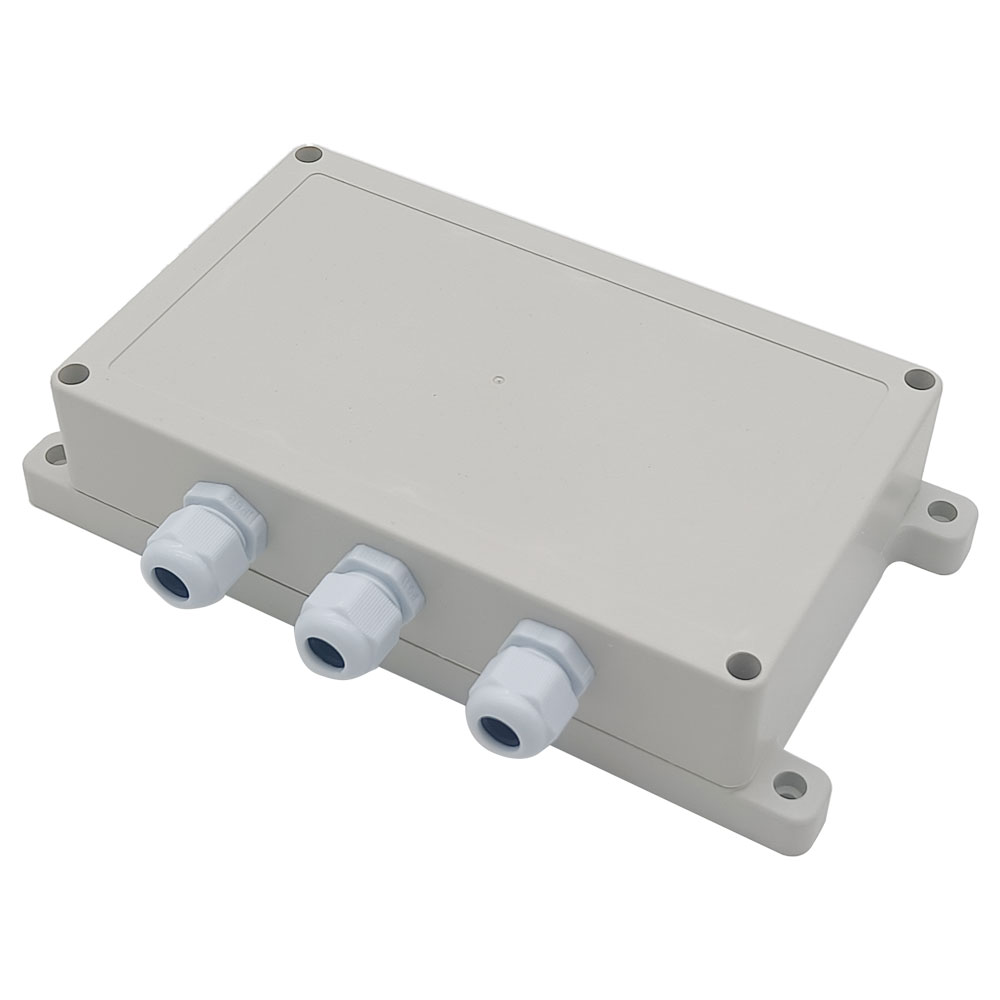

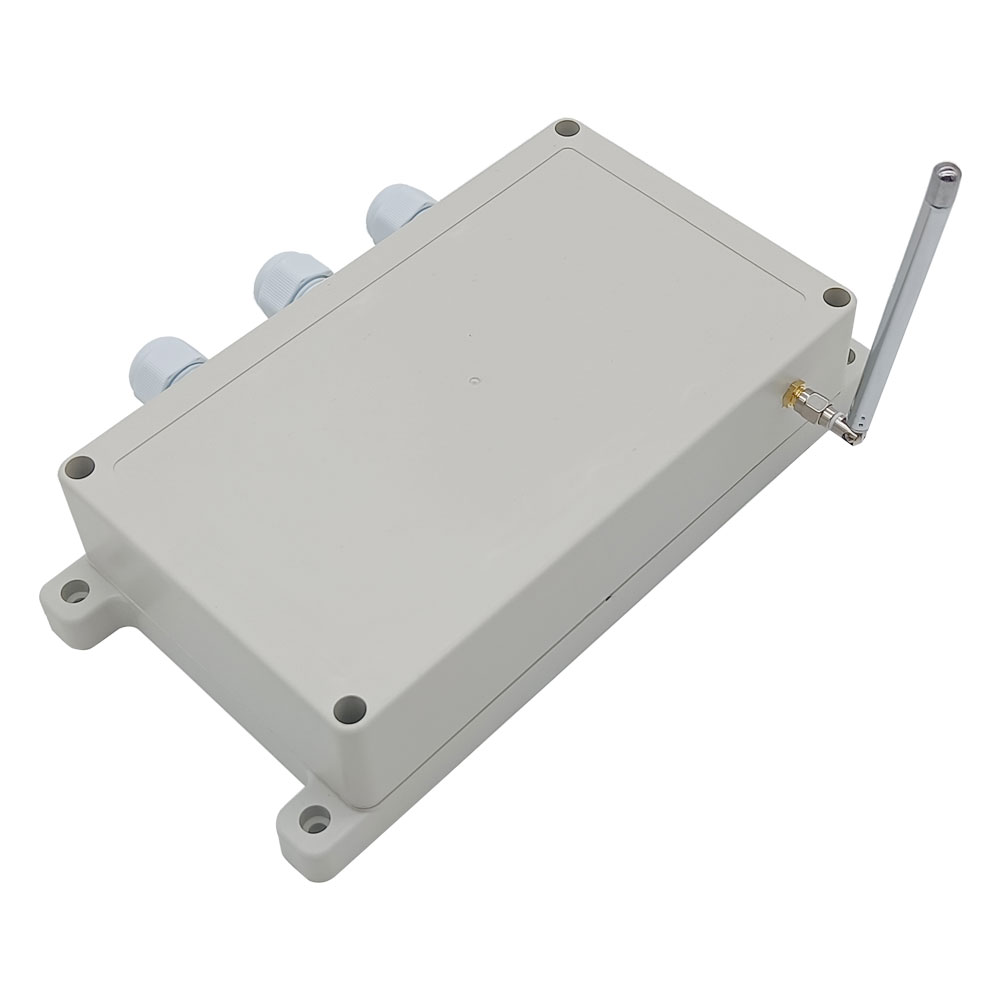

Wasserdichtes Gehäuse und Wasserdichtsteckverbinder. Diese Empfänger kann
draußen installiert werden.
Stromversorgung: Vier Betriebsspannungsvarianten, DC 6V, 9V, 12V, 24V.
Relaisausgang: dieser Empfänger ist Relaisausgang. Es kann DC und AC Anlagen
steuern. Die Klemmen sind NO / NC (normalerweise geöffnet / normalerweise
geschloßen) und es ist wie ein Funkschalter. Es bedeutet, Sie sollen auch eine
separate Stromversorgung an Relaisausgang anschließen.
Hohe Leistung, jeder Relaisausgang kann bei Höchststrom 30A betrieben, wie
360W/12V, 180W/6V, 270W/9V, 720W/24V, 3000W/110V, 6000W/220V.
Verdrahtete Steuerklemmen: Sie können Sensoren, Endschalter, Handschalter oder
externe Geräte zur Steuerung des Empfängers verbinden.
Mit externer Teleskopantenne hat der Empfänger einen weiteren Arbeitsbereich.
Sie könnten den Empfänger mit Sender (Fernbedienung) von jedem Ort innerhalb
einer zuverlässigen Entfernung ein / aus schalten.
Die drahtlose Funksignale können durch Wände, Böden und Türen laufen.
Geschutzt vor Gegenstrom und übermäßigem Strom.
Zuverlässige Kontrolle: Der Kode hat tausende verschiedene Kombinationen, und
der Empfänger arbeitet nur mit dem Sender, der den gleichen Kode verwendet.
Ein/mehrere Sender kann ein/mehrere Empfänger gleichzeitig kontrollieren.
Sie könnten zwei oder mehre Anlagen in gleichen Ort benutzen.
Parameter von Empfänger:
Modell Nr.: S4PU-DC06-ANT3 / S4PU-DC09-ANT3 / S4PU-DC12-ANT3 / S4PU-DC24-ANT3
Stromversorgung (Betriebsspannung): DC6V (S4PU-DC06-ANT3), DC9V±1V
(S4PU-DC09-ANT3), DC12V±1V (S4PU-DC12-ANT3), DC24V±2V (S4PU-DC24-ANT3)
Ausgabe: Relaisausgang (normal geöffnet und normal geschlossen)
4 Kontrollmodi: Toggle, Momentan, Verklinkte, Momentan + Toggle
Betriebsfrequenz: 433Mhz
Maximale Betriebsstrom: 30A / jeder Kanal
Ruhestrom: ≤6mA
Betriebstemperatur: -20 ° C bis +70 ° C

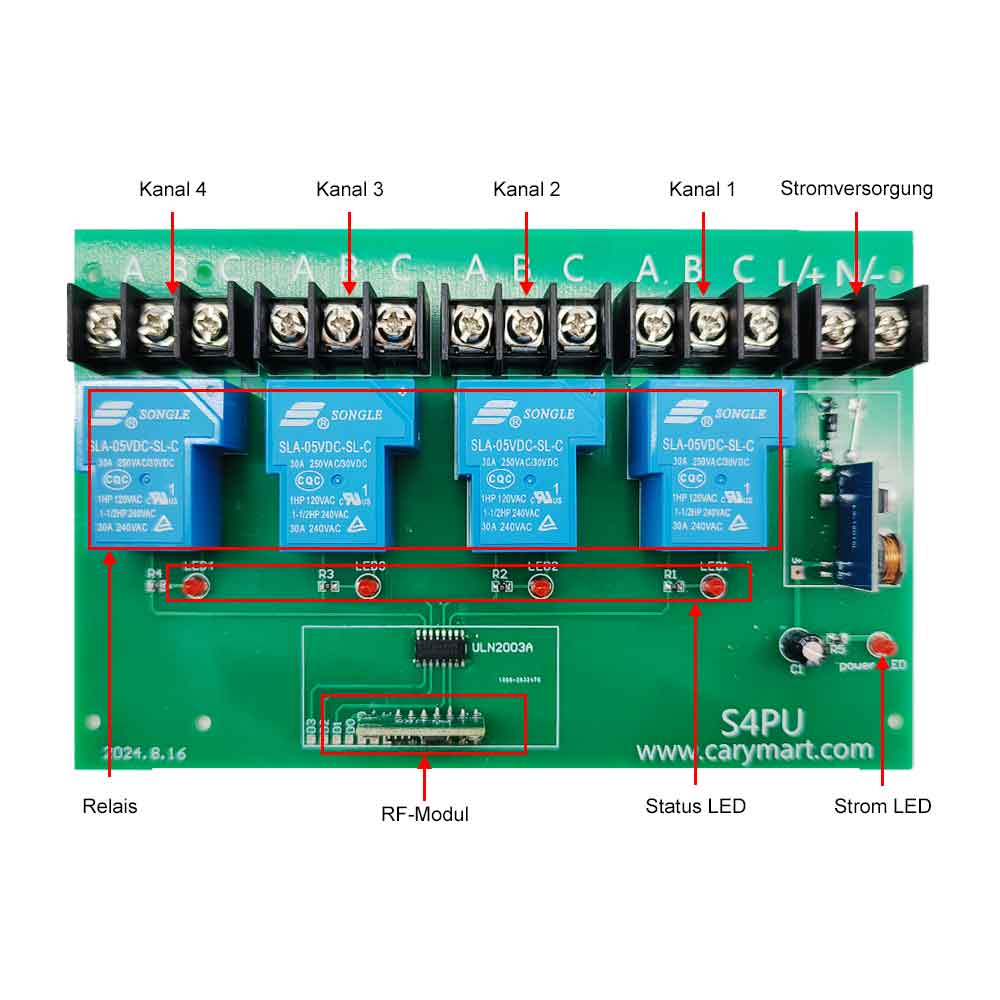

Maße der PCB: 170mm x 109mm x 18mm
Maße des Gehäuses: 200mm x 120mm x 53mm
Drahtbereich für die Terminals: 22-9AWG
Arbeiten mit Fester Code- Fernbedienung oder Lernen Code Fernbedienung

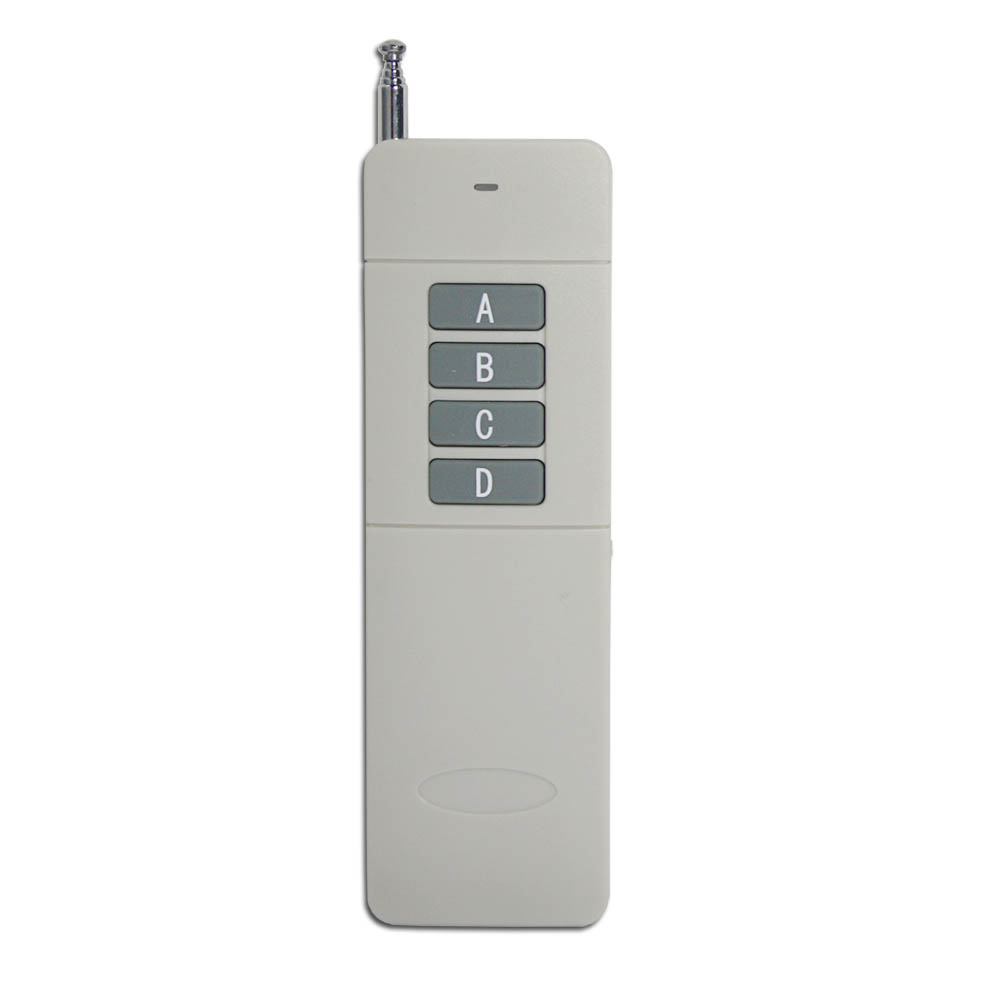

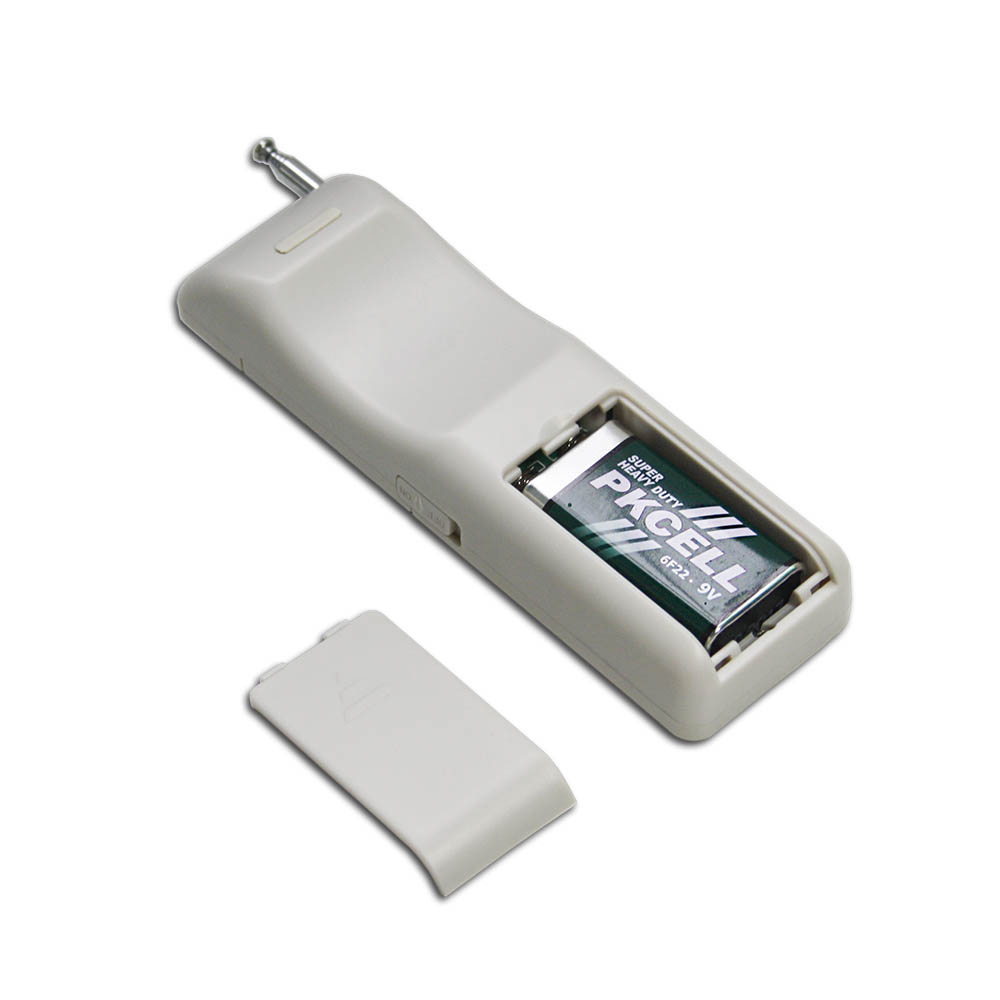

Sender Parameter:
Modell Nr.: 0021026 (CB-4)
Kanal/Knopf: 4
Symbol des Knopfs: A, B, C, D
Betriebsspannung: 12V (1 x 23A-12V Batterie, kann 12 Monate benutzt werden)
Betriebsstrom: 30mA
Betriebsfrequenz: 433Mhz
Sendeentfernung: 1000m / 3000ft (Theoretisch)
Die Entfernung 1000m ist eine theoretische Daten, es soll auf freiem Ort bedient
werden, keine Hindernisse, keine anderen Störungen. Aber wenn es getestet wird,
gibt es Bäume, Wände oder andere Hindernisse, und es gibt viele Störungen von
anderen Signalen. Vielleicht kann die tatsächliche Entfernung daher 1000m nicht
erreichen.
Wenn Sie die teleskopische Antenne verlängern, wird die Arbeitsreichweite
erweitern, die Arbeitsreichweite ist doppelt so große als früher.
Es hat einen Ein / Aus-Knopf an der Seite.
Anpassung Modus: ASK
Einheit Mass: 135mm x 42mm x 25mm

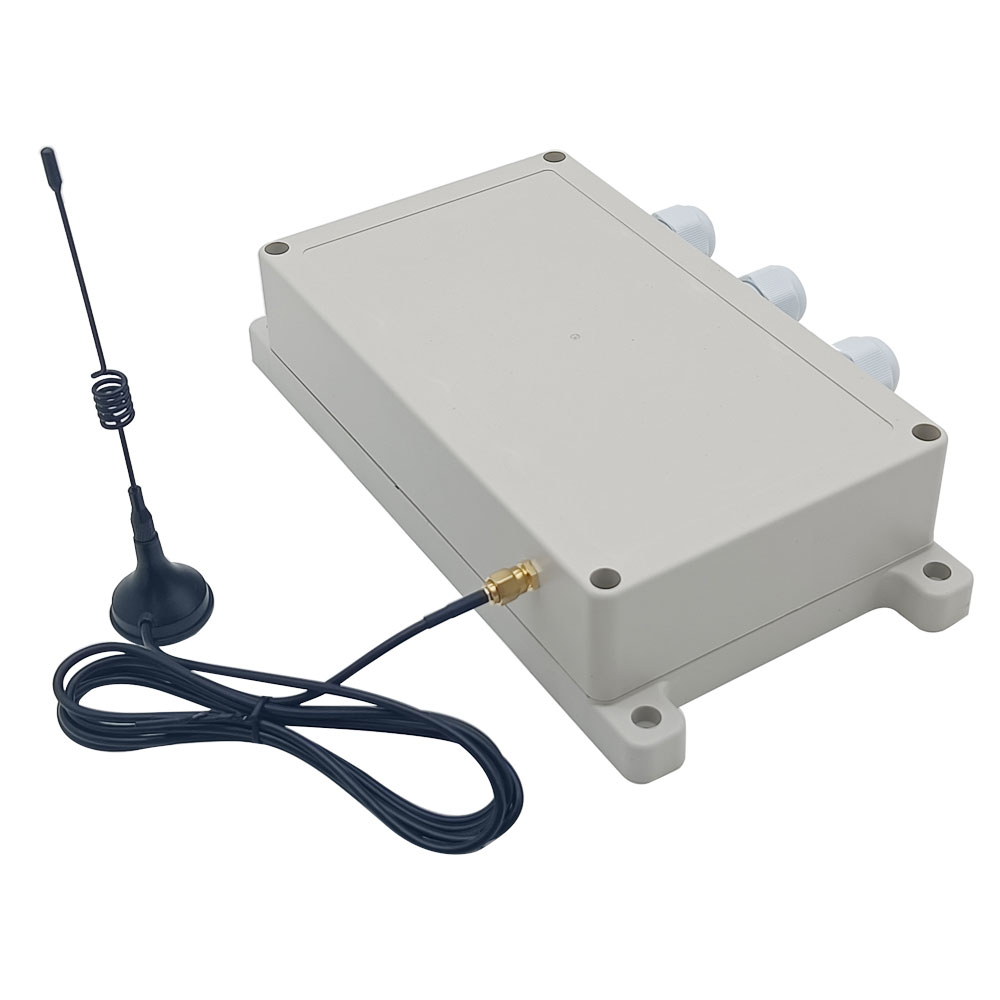

Externe Teleskopisch Antenne:
Länge des externen Teleskopischen Antenne: 108mm / 445mm (erstrecken)

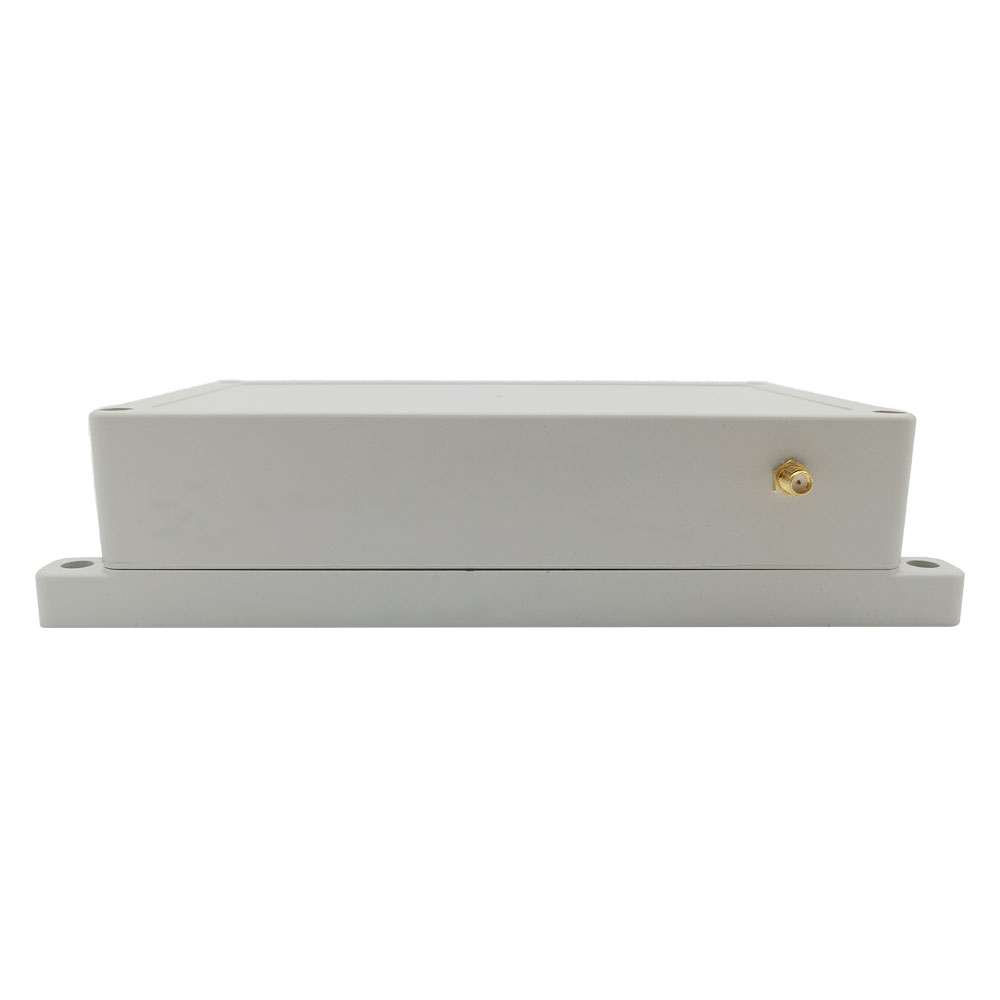

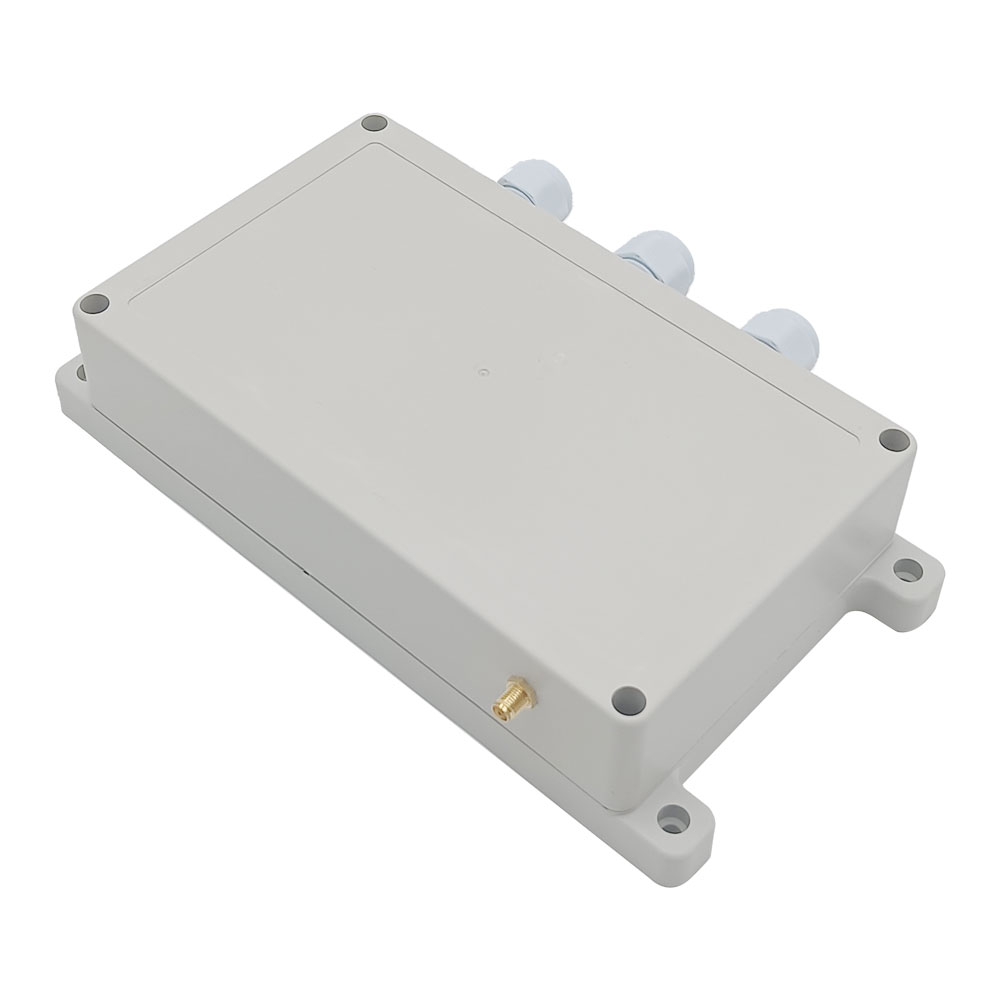

Externe Teleskopische Antenne verwenden SMA-Anschluss.
Wenn Sie sich die externe Teleskopische Antenne erstrecken, kann es einen
weiteren Arbeitsbereich haben.
Geeigneter Sender
Der Empfänger kann verschiedener Sender arbeiten, wie Model C-4 (200M), CWB-4
(50M, wasserdicht), CP-4 (1000M) und CB-4 (2000M) usw..
Arbeitsbereich:
Mit dem Sender (wie CB-4) kann die Reichweite ca. 2000m erreichen. Die
Reichweite von 2000m ist eine theoretische Daten, es soll in Freifeld, keine
Barrieren, keine Interferenz verwendet werden. Aber in der Praxis wird es durch
Bäume, Mauern oder anderen Konstruktionen behindert und wird weniger Interferenz
durch andere Signals exponiert. Deshalb kann praktische Entfernung vielleicht
weniger als 2000 oder ungefähr 2000M.
Benutzung (mit Sender CB-4):
Der Empfänger kann DC 0~28V und AC 110~240V Geräte steuern.
Achtung: Diese Empfänger ist Relaisausgang Typ, keinen DC/AC Spannungsausgang.

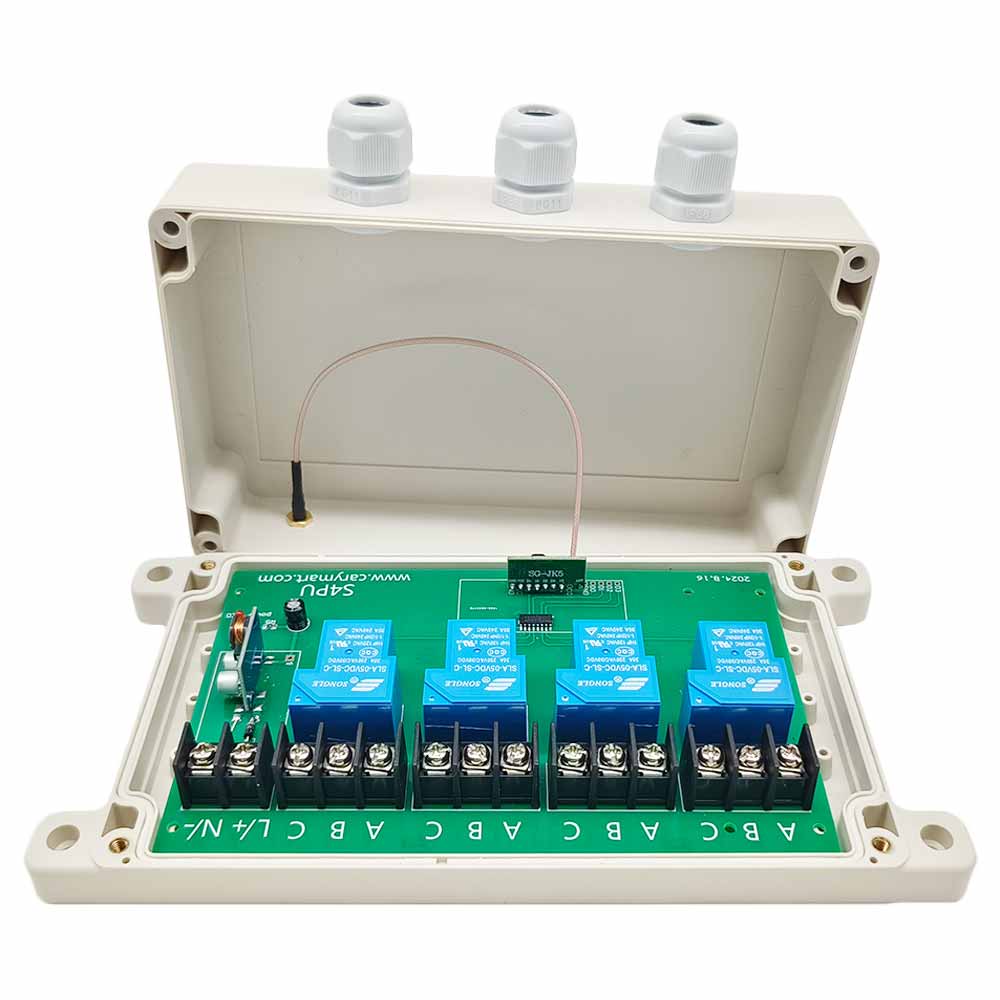

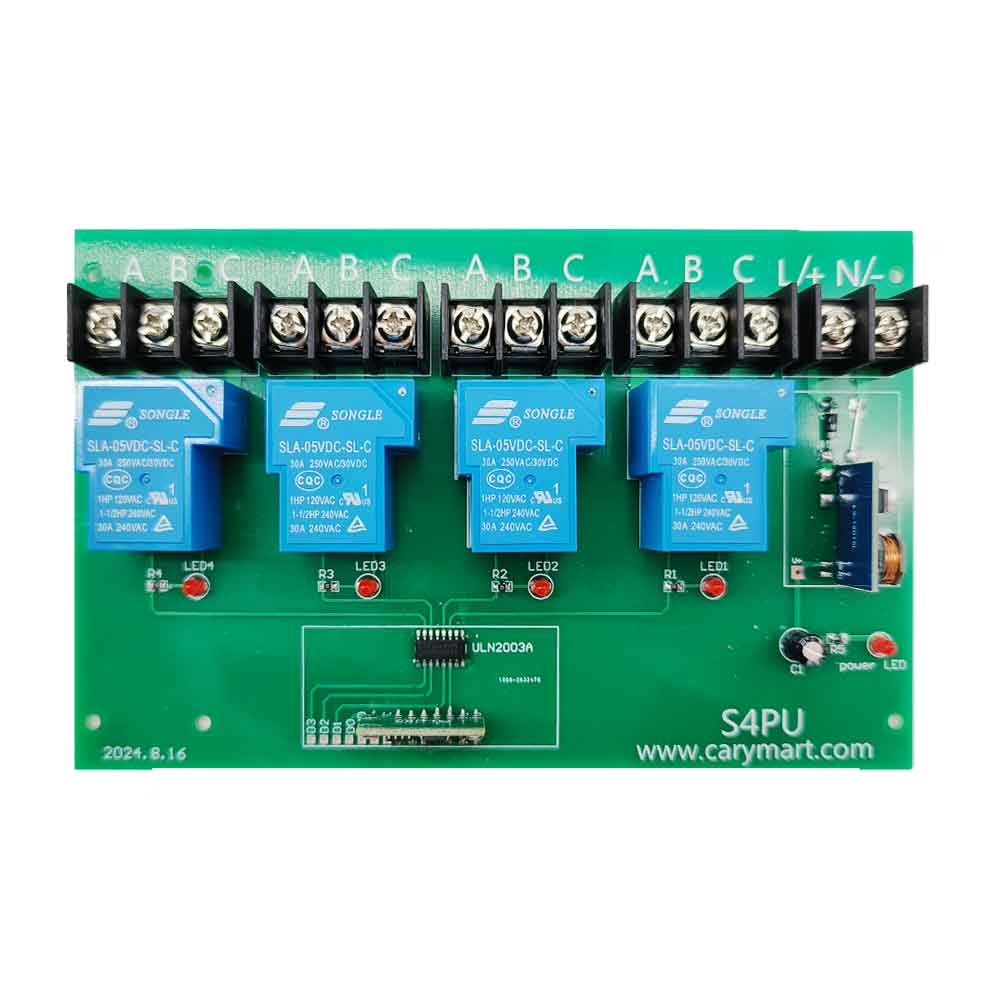

Ausgangszustand von Relaisausgangsklemmen: Die Terminals B und C sind
normalerweise geöffnet; Die Terminals A und B sind normalerweise geschloßen.
Verdrahtung:

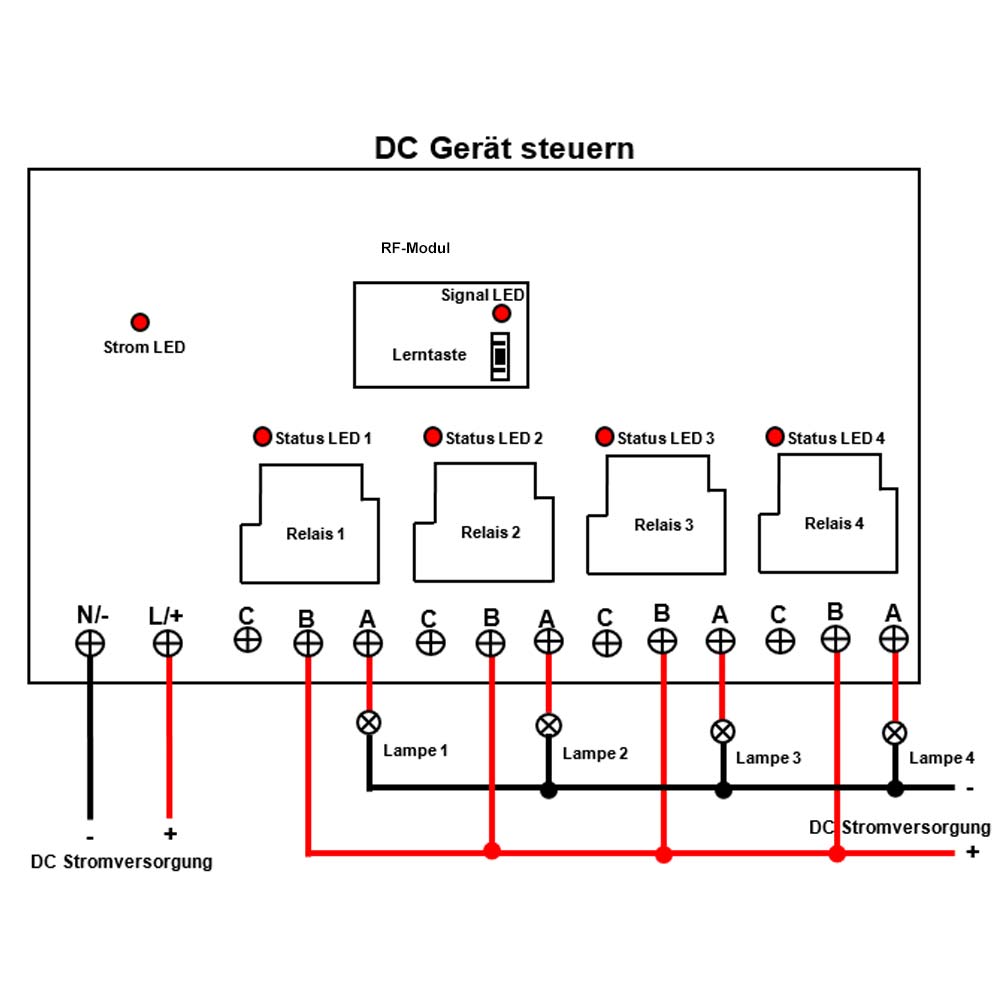

1) Wenn Sie vier DC 12V Lampen kontrollieren,machen Sie wie folgende:
1. Schließen den Pluspol der DC Stromversorgung an Terminal “L / +”, und
schließen Minuspol der DC Stromversorgung an Terminal “N / -”.
2. Schließen Terminal B an Pluspol der DC Stromversorgung, schließen Terminal A
an Pluspol von DC Lamp, und schließen den Minuspol von DC Licht an Minuspol von
DC Stromversorgung

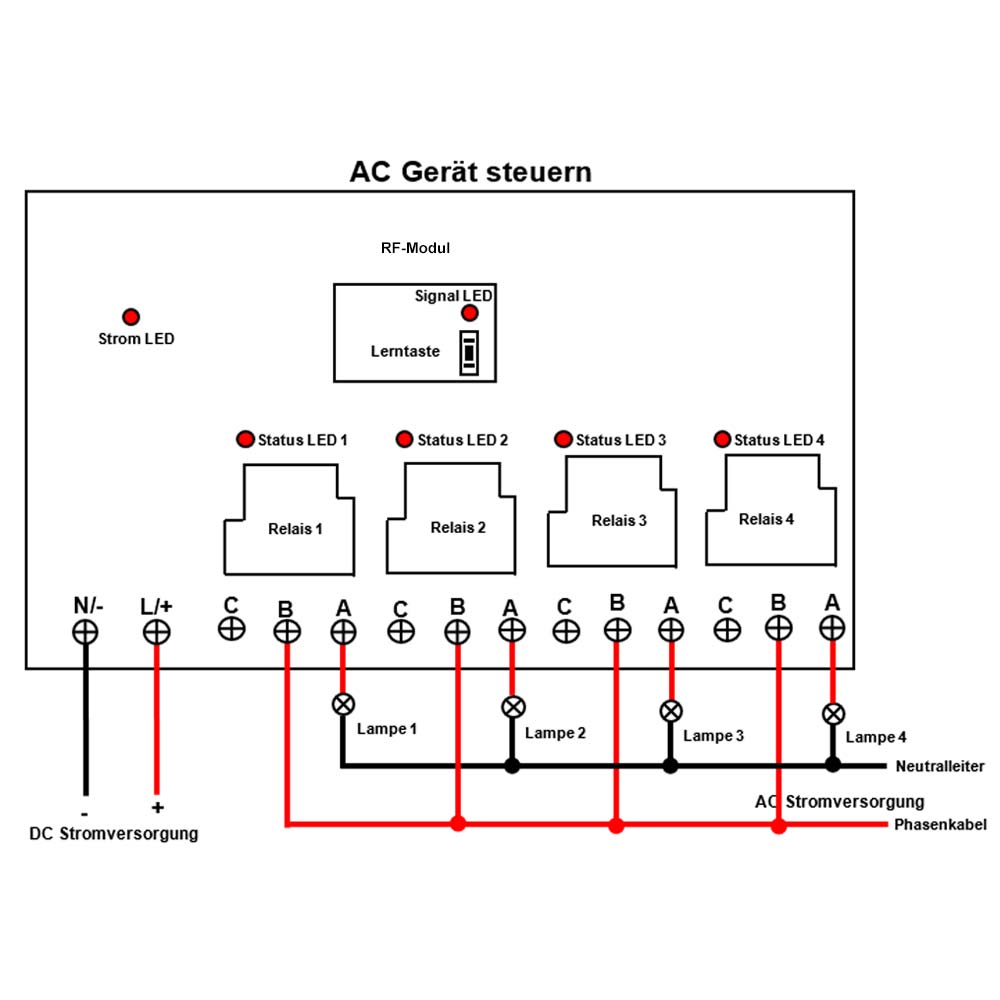

2) Wenn Sie vier AC 220V Lampen kontrollieren, machen Sie wie folgende:
1. Verbinden den Pluspol von DC Stromversorgung an Terminal “L / +”, und
verbinden den Minuspol von DC Stromversorgung an Klemmen “N / -”.
2. Verbinden Terminal B an Energiebündel von AC Stromversorgung, verbinden
Klemme C an eine Seite von AC Licht, und verbinden andere Seite von AC Licht an
Nullleiter von AC Stromversorgung.
Einstellen verschiedene Kontrolle Modus:
Wir haben den Empfänger als Toggle-Steuermodus vor der Lieferung eingestellt,
Wenn Sie andere Kontrollemodus verwenden, machen Sie folgende Operation.
Einstellung Kontroll Modus Verklinkte: Trennen Streckbrück-1 und Streckbrück-2.
Kontroll Modus Verklinkte (Kanal A, B, C, D): Drücken -> an, andere Relais sind aus.
Drücken andere Knöpfe -> aus.
Drücken Knopf A: Das Relais 1 ist aktiviert (verbinden A und B, trennen A und C), und die Lampe 1 ist angeschaltet.
Die andere Relais sind deaktiviert (trennen A und B, verbinden A and C), und
andere Lampen sind ausgeschaltet.
Drücken Knopf B: Das Relais 2 ist aktiviert (verbinden A und B, trennen A und C), und die Lampe 2 ist angeschaltet.
Die andere Relais sind deaktiviert (trennen A und B, verbinden A and C), und
andere Lampen sind ausgeschaltet.
Drücken Knopf C: Das Relais 3 ist aktiviert (verbinden A und B, trennen A und C), und die Lampe 3 ist angeschaltet.
Die andere Relais sind deaktiviert (trennen A und B, verbinden A and C), und
andere Lampen sind ausgeschaltet.
Drücken Knopf D: Das Relais 4 ist aktiviert (verbinden A und B, trennen A und C), und die Lampe 4 ist angeschaltet.
Die andere Relais sind deaktiviert (trennen A und B, verbinden A and C), und
andere Lampen sind ausgeschaltet.
Einstellung Kontroll Modus Momentan: nur verbinden Streckbrück-1.
Kontroll Modus Momentan (Kanal A, B, C, D): Drücken und halten -> an; Los/Freigeben
-> Aus.
Drücken und halten A: Das Relais 1 ist aktiviert (verbinden A und B, trennen A
und C), und die Lampe 1 ist angeschaltet.
Geben den den Knopf A frei: Das Relais 1 ist deaktiviert (trennen A and B,
verbinden A and C), und die Lampe 1 ist ausgeschaltet.
Drücken und halten B: Das Relais 2 ist aktiviert (verbinden A und B, trennen A
und C), und die Lampe 2 ist angeschaltet.
Geben den den Knopf B frei: Das Relais 2 ist deaktiviert (trennen A and B,
verbinden A and C), und die Lampe 2 ist ausgeschaltet.
Drücken und halten C: Das Relais 3 ist aktiviert (verbinden A und B, trennen A
und C), und die Lampe 3 ist angeschaltet.
Geben den den Knopf C frei: Das Relais 3 ist deaktiviert (trennen A and B,
verbinden A and C), und die Lampe 3 ist ausgeschaltet.
Drücken und halten D: Das Relais 4 ist aktiviert (verbinden A und B, trennen A
und C), und die Lampe 4 ist angeschaltet.
Geben den den Knopf D frei: Das Relais 4 ist deaktiviert (trennen A and B,
verbinden A and C), und die Lampe 4 ist ausgeschaltet.
Einstellung Kontrolle Modus Toggle: nur verbinden Streckbrück-2
Kontrolle Modus Toggle (Kanal A, B, C, D): Drücken -> an; Drücken Sie Nochmal ->
Aus.
Drücken Sie Knopf A: Das Relais 1 ist aktiviert (verbinden A und B, trennen A
und C), und die Lampe 1 ist angeschaltet.
Drücken Sie Knopf A noch einmal: Das Relais 1 ist deaktiviert (trennen A and B,
verbinden A and C), und die Lampe 1 ist ausgeschaltet.
Drücken Sie Knopf B: Das Relais 2 ist aktiviert (verbinden A und B, trennen A
und C), und die Lampe 2 ist angeschaltet.
Drücken Sie Knopf B noch einmal: Das Relais 2 ist deaktiviert (trennen A and B,
verbinden A and C), und die Lampe 2 ist ausgeschaltet.
Drücken Sie Knopf C: Das Relais 3 ist aktiviert (verbinden A und B, trennen A
und C), und die Lampe 3 ist angeschaltet.
Drücken Sie Knopf C noch einmal: Das Relais 3 ist deaktiviert (trennen A and B,
verbinden A and C), und die Lampe 3 ist ausgeschaltet.
Drücken Sie Knopf D: Das Relais 4 ist aktiviert (verbinden A und B, trennen A
und C), und die Lampe 4 ist angeschaltet.
Drücken Sie Knopf D noch einmal: Das Relais 4 ist deaktiviert (trennen A and B,
verbinden A and C), und die Lampe 4 ist ausgeschaltet.
Einstellung Kontroll Modus + Toggle, Verbinden Streckbrück-1 und Streckbrück-2:
Kontroll Modus Momentan (Kanal A, B): Drücken und halten -> an; Los/Freigeben ->
Aus.
Drücken und halten Sie den Knopf A: Das Relais 1 ist aktiviert (verbinden A und
B, trennen A und C), und die Lampe 1 ist angeschaltet.
Geben Knopf A frei: Das Relais 1 ist deaktiviert (trennen A and B, verbinden A
and C), und die Lampe 1 ist ausgeschaltet.
Drücken und halten Sie den Knopf B: Das Relais 2 ist aktiviert (verbinden A und
B, trennen A und C), und die Lampe 2 ist angeschaltet.
Geben Knopf B frei: Das Relais 2 ist deaktiviert (trennen A and B, verbinden A
and C), und die Lampe 2 ist ausgeschaltet.
Kontroll Modus Toggle (Kanal C, D): Drücken -> an; Drücken Sie Nochmal -> Aus.
Drücken den Knopf C: Das Relais 3 ist aktiviert (verbinden A und B, trennen A
und C), und die Lampe 3 ist angeschaltet.
Drücken den Knopf C wieder: Das Relais 3 ist deaktiviert (trennen A and B,
verbinden A and C), und die Lampe 3 ist ausgeschaltet.
Drücken den Knopf D: Das Relais 4 ist aktiviert (verbinden A und B, trennen A
und C), und die Lampe 4 ist angeschaltet.
Drücken den Knopf D wieder: Das Relais 4 ist deaktiviert (trennen A and B,
verbinden A and C), und die Lampe 4 ist ausgeschaltet.
Verdrahtete Steuerterminals:
Der Empfänger hat verdrahtete Steuerterminals, und Sie können externe Geräte,
Sensoren oder manuelle Schalter an die manuellen Terminals des Empfängers
anschließen und damit den Empfänger auszulösen.
1) Durch Niedrigpegelsignal:
Sie können externe Geräte (mit niedrigem Ausgangssignal) anschließen, um den
Empfänger auszulösen.
Wenn das externe Gerät an den Klemmen "COM" und "Signal 1" ein
Niedrigpegelsignal ausgibt, wird Relais1 aktiviert.
Wenn das externe Gerät an den Klemmen "COM" und "Signal 2" ein
Niedrigpegelsignal ausgibt, wird Relais2 aktiviert.
Wenn das externe Gerät an den Klemmen "COM" und "Signal 3" ein
Niedrigpegelsignal ausgibt, wird Relais3 aktiviert.
Wenn das externe Gerät an den Klemmen "COM" und "Signal 4" ein
Niedrigpegelsignal ausgibt, wird Relais4 aktiviert.
2) Durch normalerweise geöffnet/normalerweise geschlossen Kontakt:
Sie können Handschalter (normalerweise geöffnet/normalerweise geschlossen
Kontakt) anschließen, um den Empfänger auszulösen.
Wenn die Terminals "Signal 1" und "Com" angeschlossen werden, wird Relais 1
aktiviert. Und beim Trennen von "Signal 1" und "Com" wird Relais 1 deaktiviert.
Wenn die Klemmen "Signal 2" und "Com" angeschlossen werden, wird Relais 2
aktiviert. Und beim Trennen von "Signal 2" und "Com" wird Realy 2 deaktiviert.
Wenn die Terminals "Signal 3" und "Com" angeschlossen werden, wird Realy 3
aktiviert. Und beim Trennen von "Signal 3" und "Com" wird Realy 3 deaktiviert.
Wenn die Terminals "Signal 4" und "Com" angeschlossen werden, wird Realy 4
aktiviert. Und beim Trennen von "Signal 4" und "Com" wird Realy 4 deaktiviert.
