Startseite >>  Funk Empfänger >>  DC Ausgang Empfänger >>  4 Kanal DC 9/12/24V Serie >>  4 CH DC Ausgangsleistung Funk Drahtlose Empfänger Wasserdicht Gehäse externe teleskopische Antenne4 CH DC Ausgangsleistu

4 CH DC Ausgangsleistung Funk Drahtlose Empfänger Wasserdicht Gehäse externe teleskopische Antenne4 CH DC Ausgangsleistu


Preis: €95.00

  • Artikelnummer: 0020474 (S4PX-DC-ANT3)

Bitte wählen Sie:







Menge:





Handbuch


Besonderheit:
  • Drahtlose Steuerung, einfach zu installieren

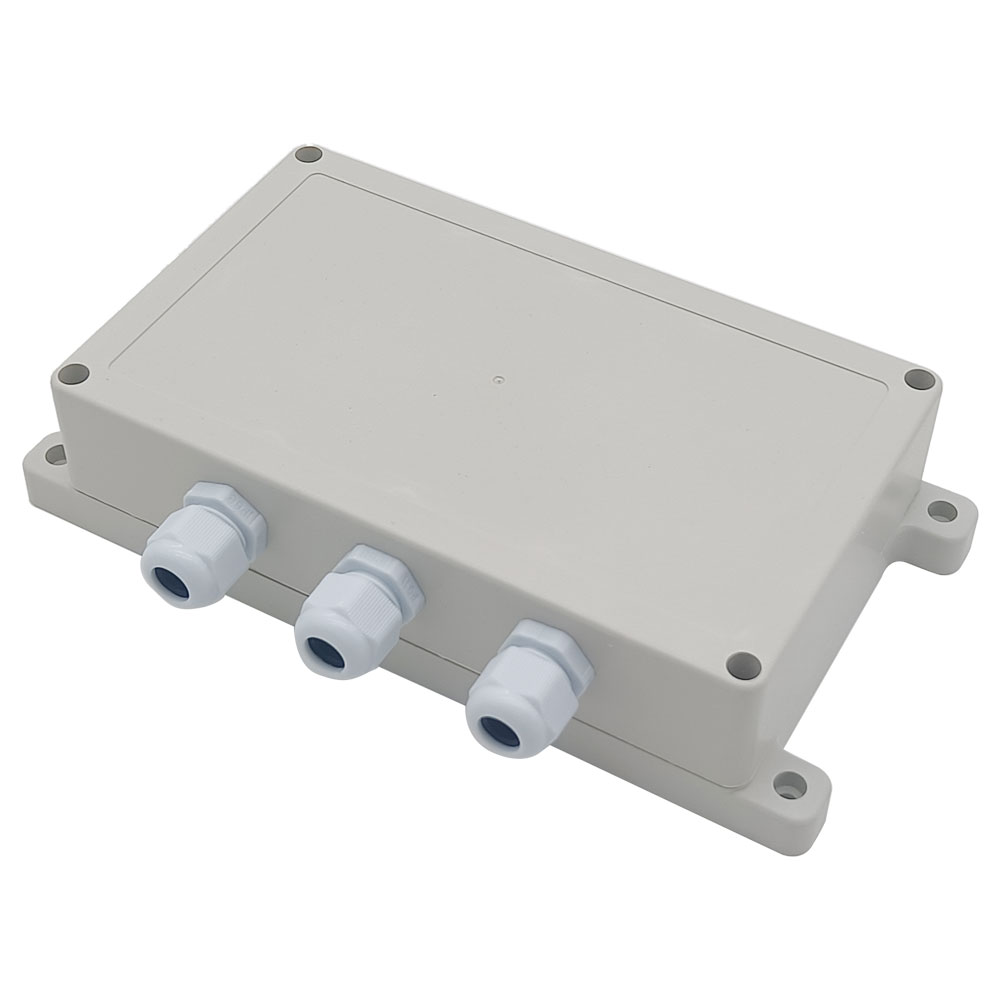

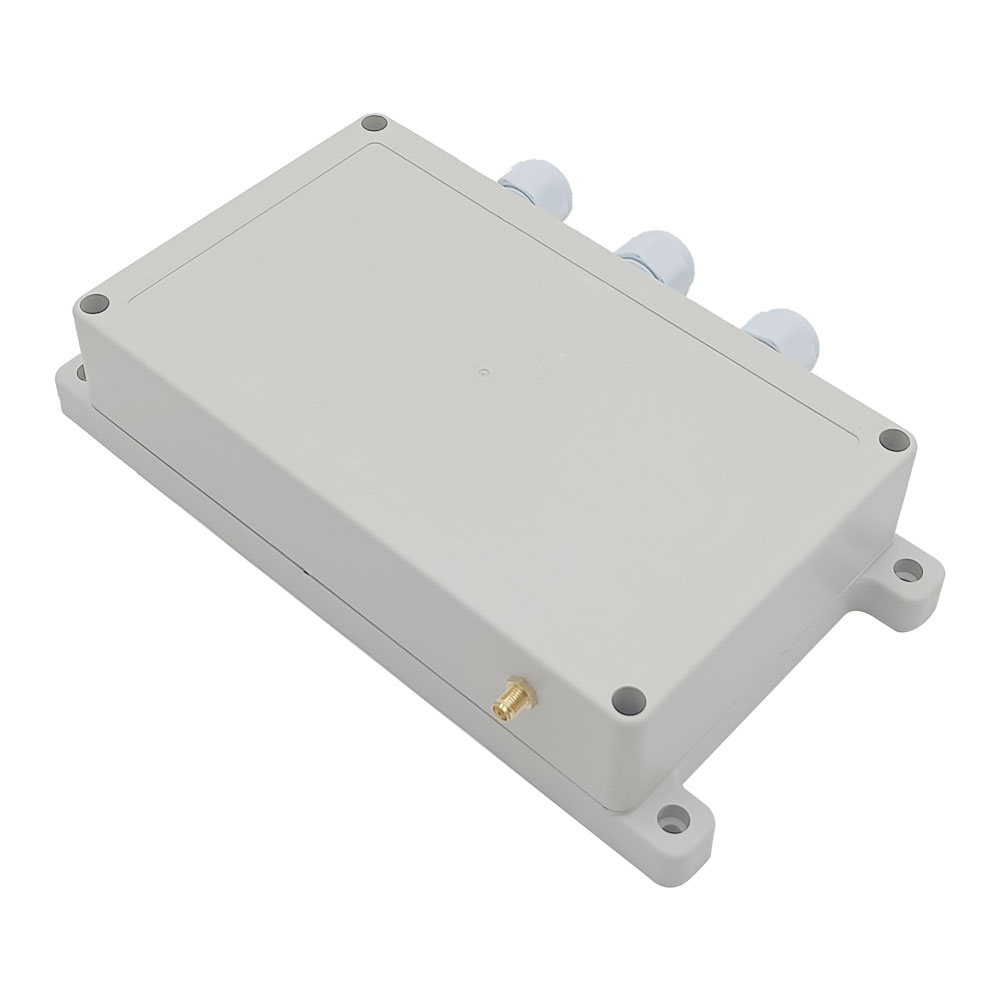

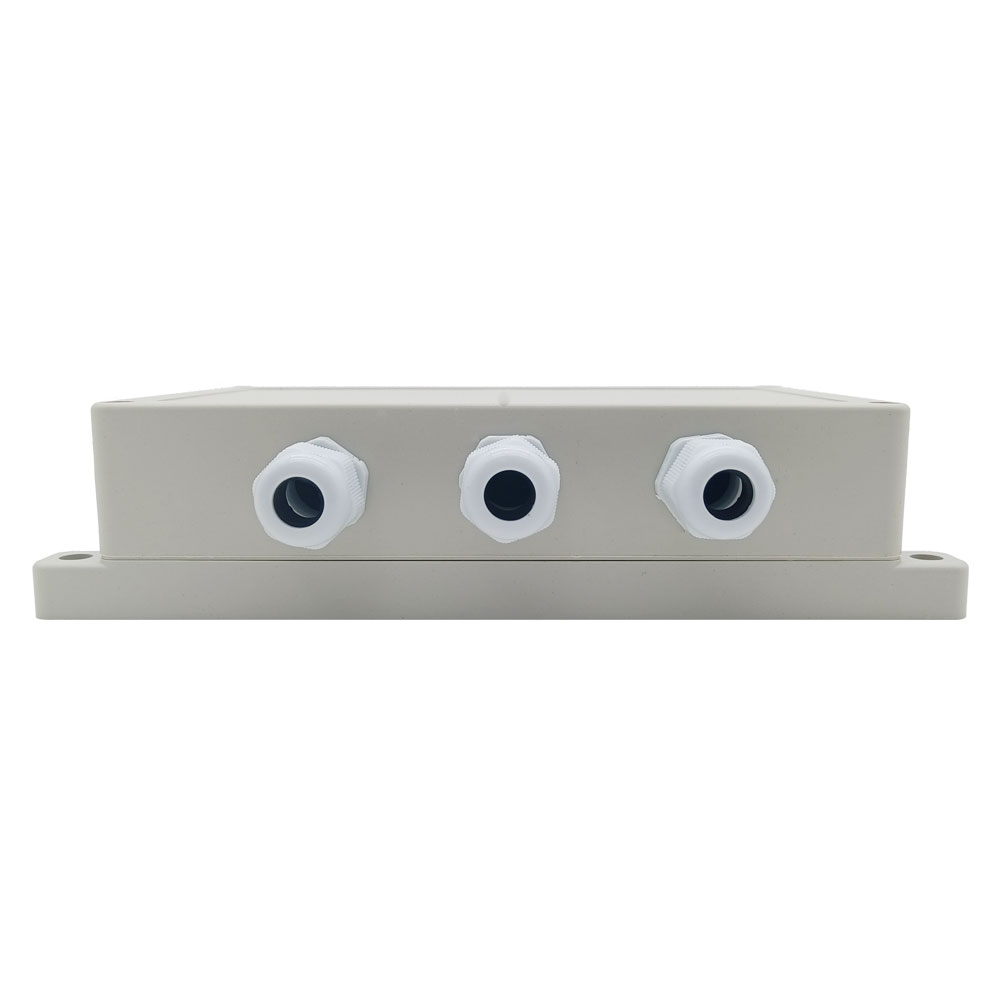

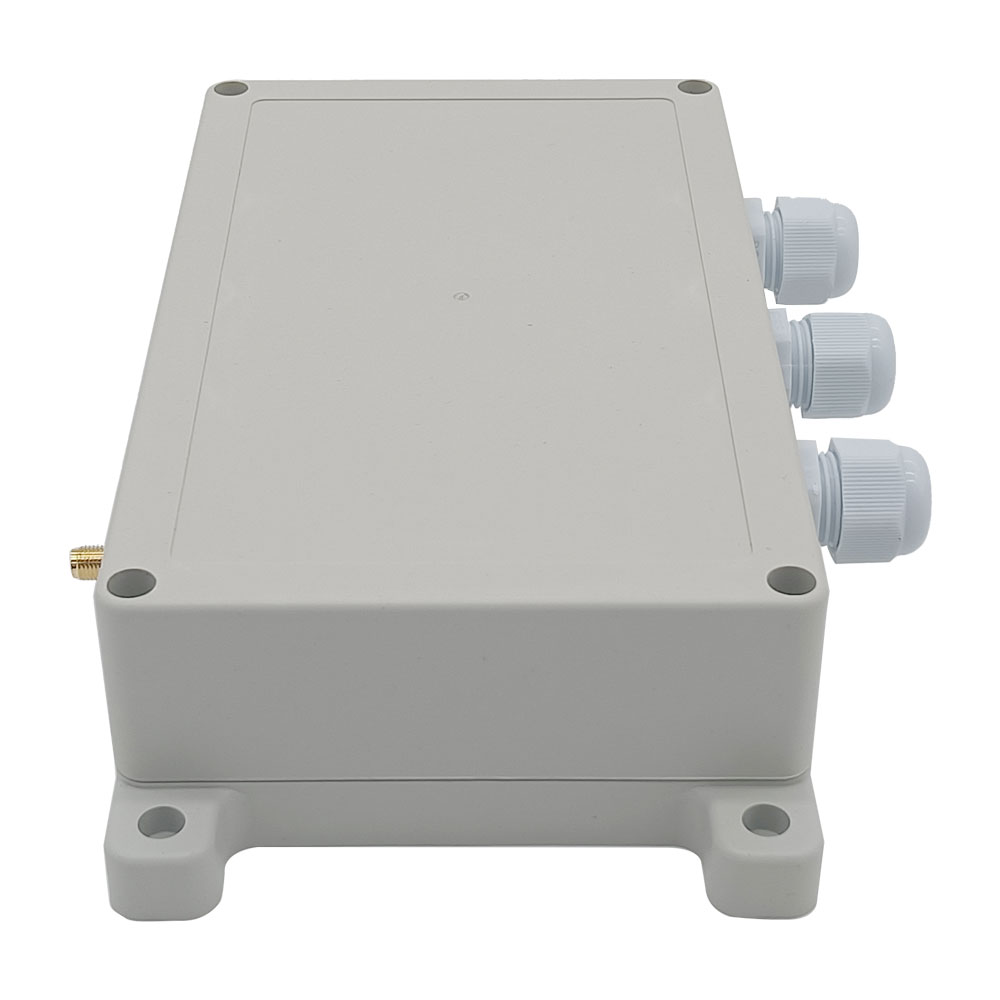

  • Wasserdichtes Gehäuse und Wasserdichtsteckverbinder. Diese Empfänger kann draußen installiert werden.
  • Hohe Leistung, jeder Relaisausgang kann bei Höchststrom 30A betrieben.
  • DC Leistungsausgang kann zu Hause Automation verwendet werden, wie zum Beispiel Sicherheitssystem, fernbedienen Licht, Motoren, Türen / Verschlüsse / Fenster/ Jalousien / Autos und verschiedene Geräte.
  • Der Empfänger hat vier Input Control Klemmen, Sie können externe Geräte, Sensoren oder Handschalter an diese Klemmen anschließen, um Ausgang des Empfängers zu steuern.
  • Mit externer teleskopischer Antenne gibt es eine weite Arbeitsbereich.
  • Mit dem Sender (wie CB-4) kann die Reichweite ca. 2000m im Freifeld.
  • Es kann auch in der Landwirtschaft und Industrie-Automatisierung verwendet werden, wie zum Beispiel hohe Reichweite und hohe Leistung zu fernbedienen
  • Sie könnten den Empfänger mit Sender (Fernbedienung) von jedem Ort innerhalb einer zuverlässigen Entfernung ein / aus schalten. Die drahtlose Funksignale können durch Wände, Böden und Türen laufen.
  • Geschutzt vor Gegenstrom und übermäßigem Strom.
  • 8-Bit MiKroprozessor zu Verwenden werden mit LOW-POWER und HoherGeschwindigkei CMOS Technologie designt und entwickelt
  • Zuverlässige Steuerung: Der Sender (Kodierung) und der Empfänger (Decodierung) verwenden 8-Bit Code.
  • Ein/mehrere Sender kann ein/mehrere Empfänger gleichzeitig kontrollieren.
  • Sie könnten zwei oder mehre Anlagen in gleichen Ort benutzen und Sie können die mit verschiedenen Codes einstellen.

Parameter von Empfänger:
  • Modell Nr. S4PX-DC06-ANT3 / S4PX-DC09-ANT3 / S4PX-DC12-ANT3 / S4PX-DC24-ANT3
  • Stromversorgung (Betriebsspannung): DC6V (S4PX-DC06-ANT3), DC9V±1V (S4PX-DC09-ANT3), DC12V±1V (S4PX-DC12-ANT3), DC24V±2V (S4PX-DC24-ANT3)
  • Output: DC6V (S4PX-DC06-ANT3), DC9V (S4PX-DC09-ANT3), DC12V (S4PX-DC12-ANT3), DC24V (S4PX-DC24-ANT3)
  • Betriebsfrequenz: 433MHz
  • Kanal: 4 CH
  • Kontrollmodus: Toggle, Momentan, Verklinkte, Momentan + Toggle
  • Maximale Betriebsstrom: 30A / jeder Kanal
  • Ruhestrom: ≤6mA

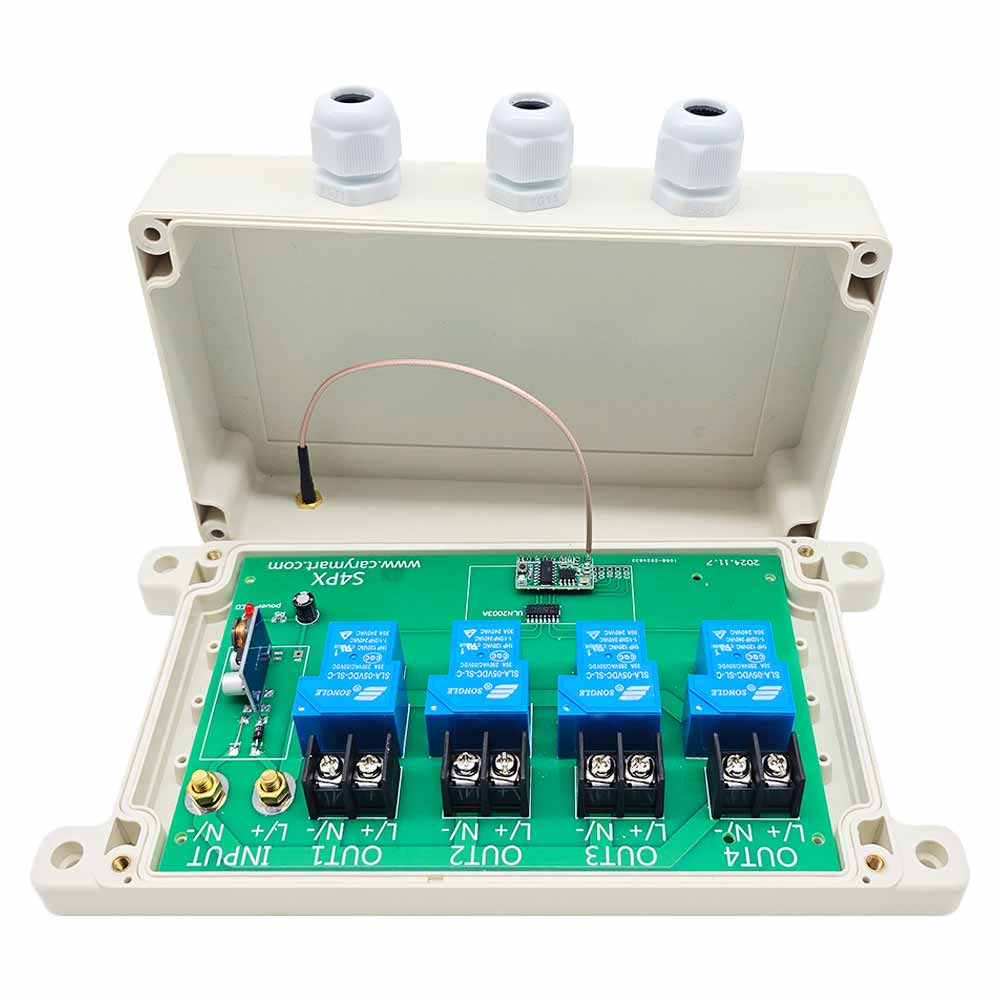

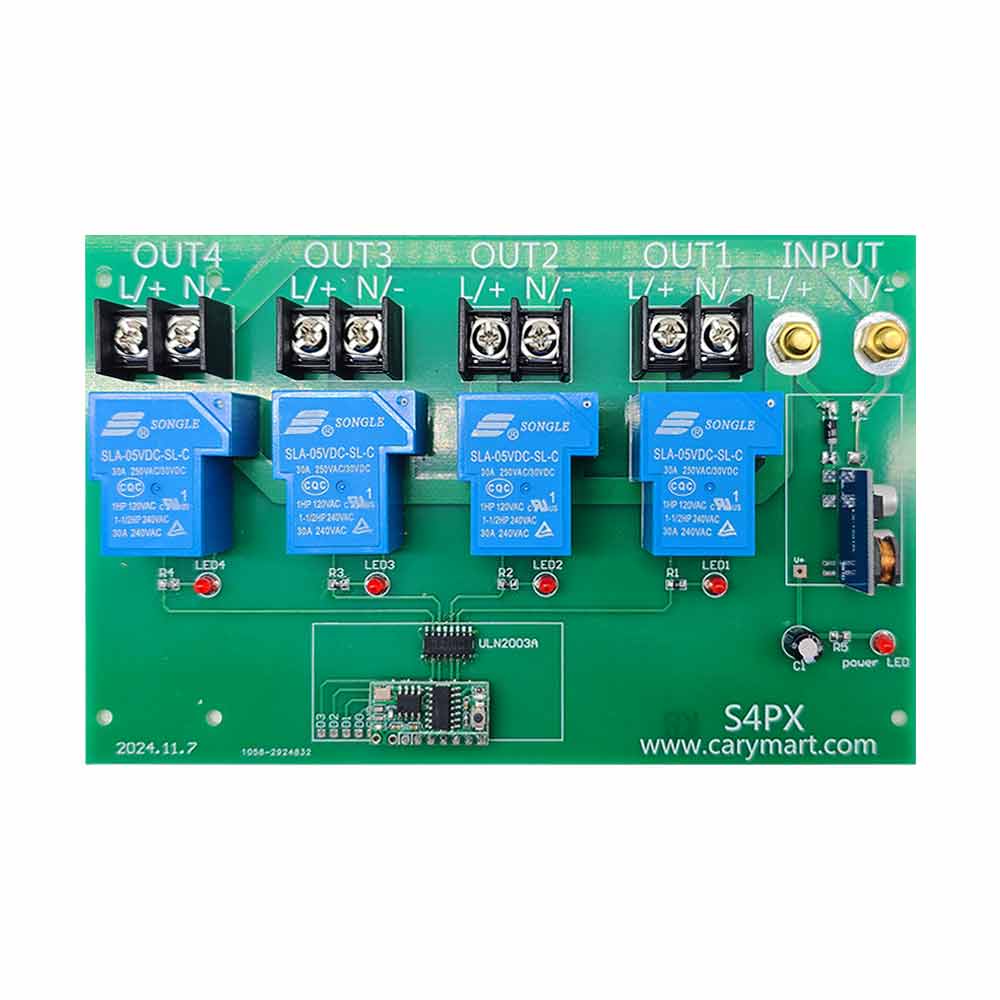

  • Maße der PCB: 170mm x 109mm x 18mm

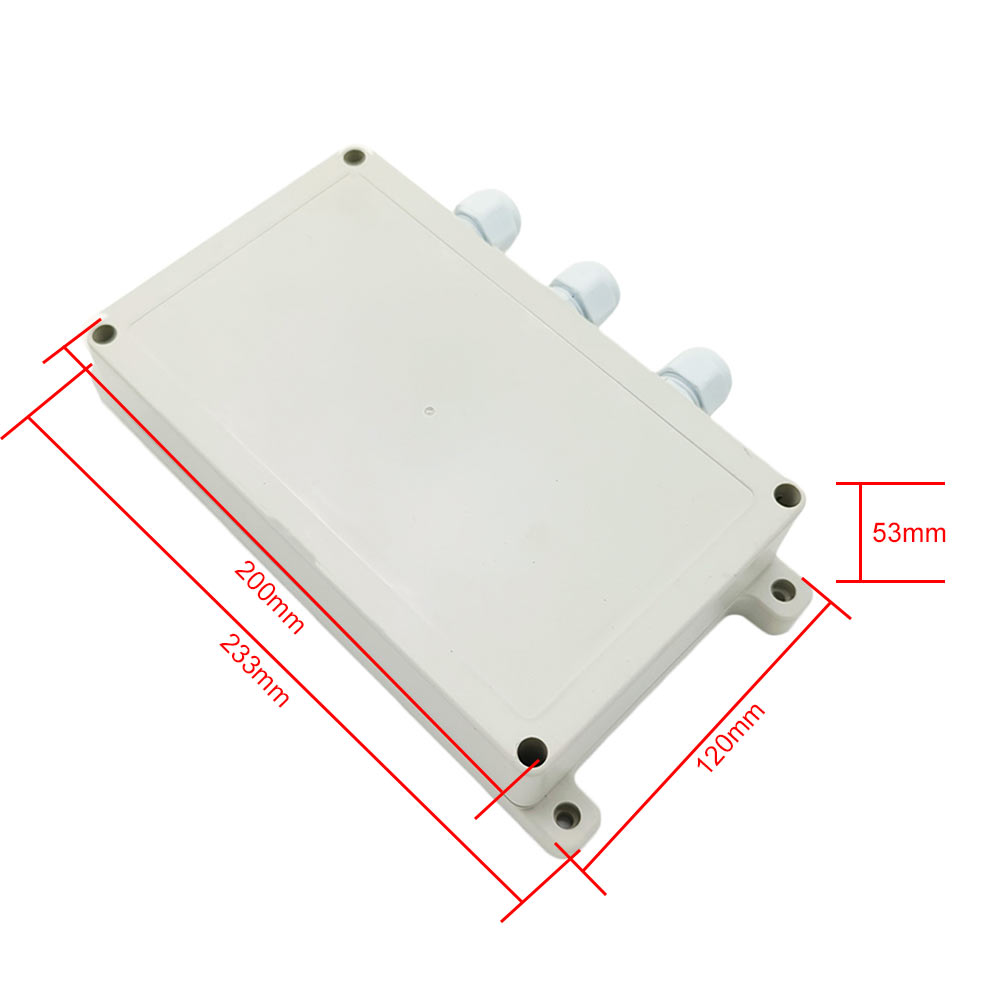

  • Maße des Gehäuses: 200mm x 120mm x 53mm
  • Arbeiten mit Benutzerdefinierter Code- Fernbedienung

Sender:
  • Der Empfänger kann verschiedene Modell Sender koppeln, inkl. Modell C-4 (200M), CWB-4 (100M, Wasserdicht), CP-4 (1000M) und CB-4 (2000M) usw.
  • Sie können auch vier Senders mit einem Knopf zur arbeiten für dieser Empfänger verwenden. Und jede Sender wird das Kanal von Empfänger steuern. Wie Modell C-1 (200m), CWB-1 (100m, Wasserdicht), CP-1 (500M) und CB-1 (2000M) usw…

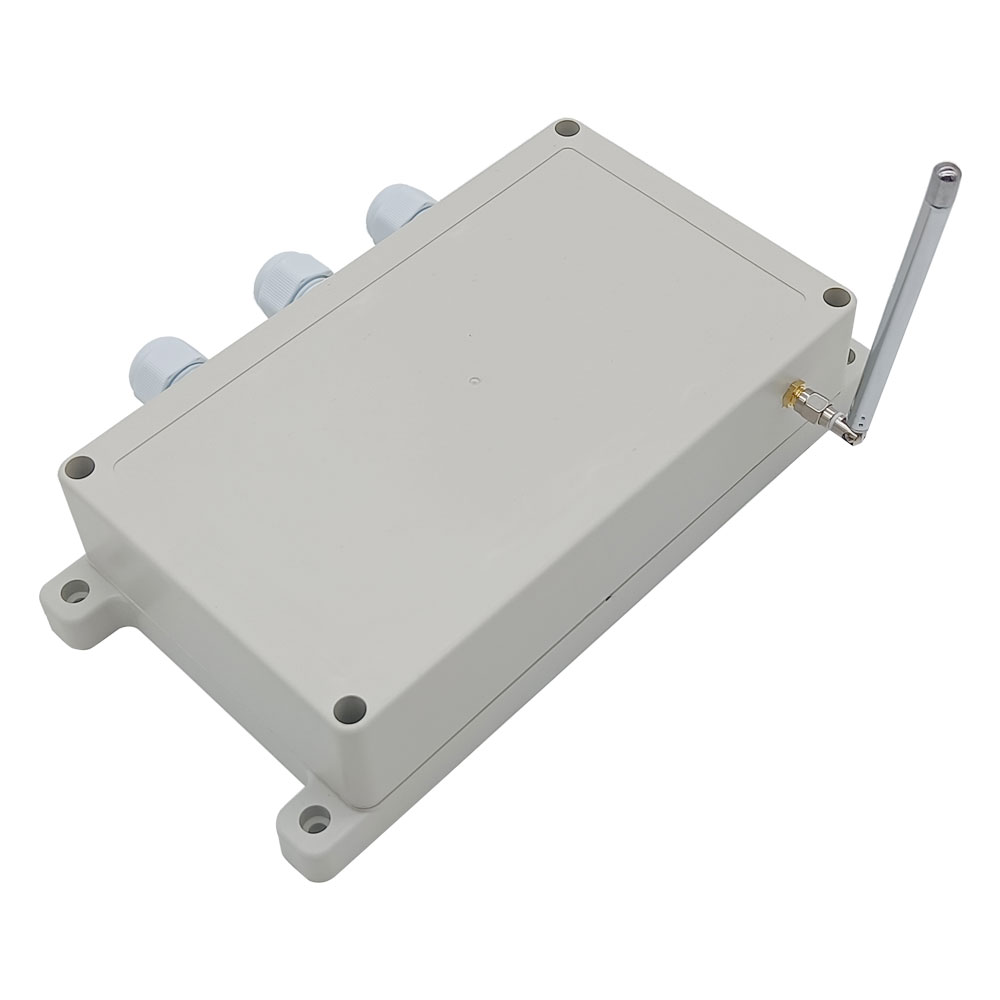

Externe teleskopische Antenne:
  • Länge des externer teleskopischer Antenne: 108mm / 445mm (erstrecken)

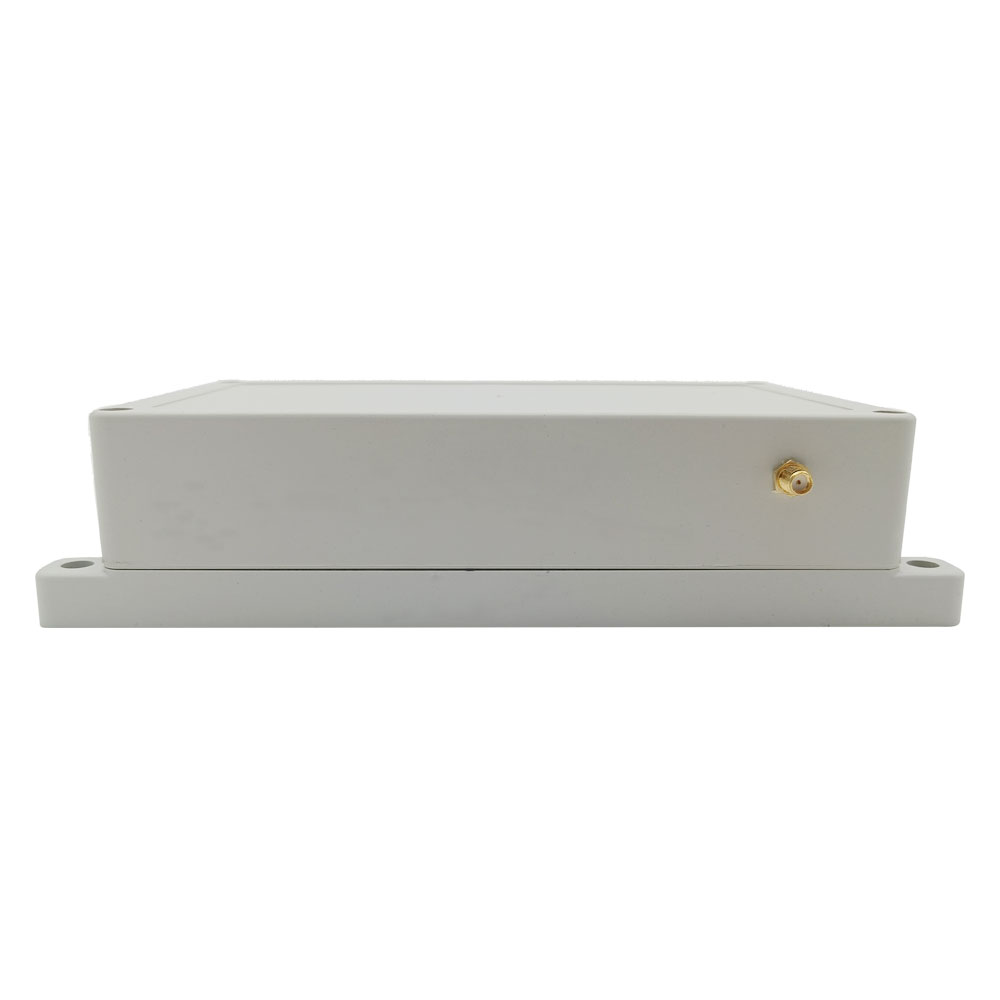

  • Externe teleskopische Antenne verwenden SMA Verbinder.
  • Wenn Sie sich die externe teleskopische Antenne erstrecken, kann es eine weitere Arbeitsbereich haben, die doppelt so viel wie früher ist.
  • Gewicht des externer teleskopischer Antenne: 16.5g

Arbeitsbereich:
  • Mit dem Sender (wie CB-4) kann die Reichweite ca. 2000m erreichen. Die Reichweite von 2000m ist eine theoretische Daten, es soll in Freifeld, keine Barrieren, keine Interferenz verwendet werden. Aber in der Praxis wird es durch Bäume, Mauern oder anderen Konstruktionen behindert und wird weniger Interferenz durch andere Signals exponiert. Deshalb kann praktische Entfernung vielleicht weniger als 2000 oder ungefähr 2000M.

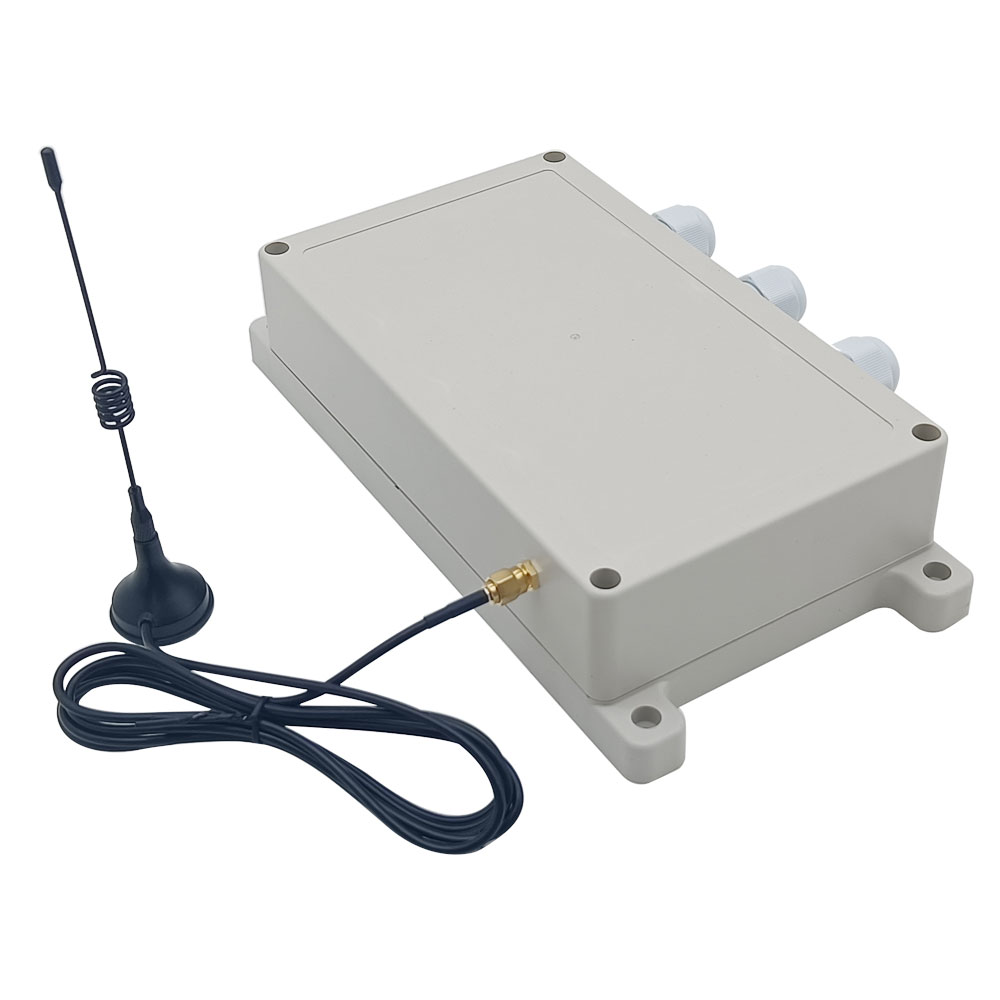

  • Wenn Sie eine weitere Arbeitesbereich haben möchten, können Sie eine magnetische Saugnapf Antenne (Modell 0020910) installieren.

Benutzung (mit Sender CB-4):
  • Sie können diese 4 Kanäle Empfänger verwenden, um 4 DC Anlagen zu steuern.
  • Wenn die Stromversorgung von Anlagen DC 12V ist, sollen Sie den Empfänger mit DC12V-Version auswählen. Wenn die Stromversorgung von Anlagen DC 24V ist, sollen Sie den Empfänger mit DC 24V-Version auswählen.

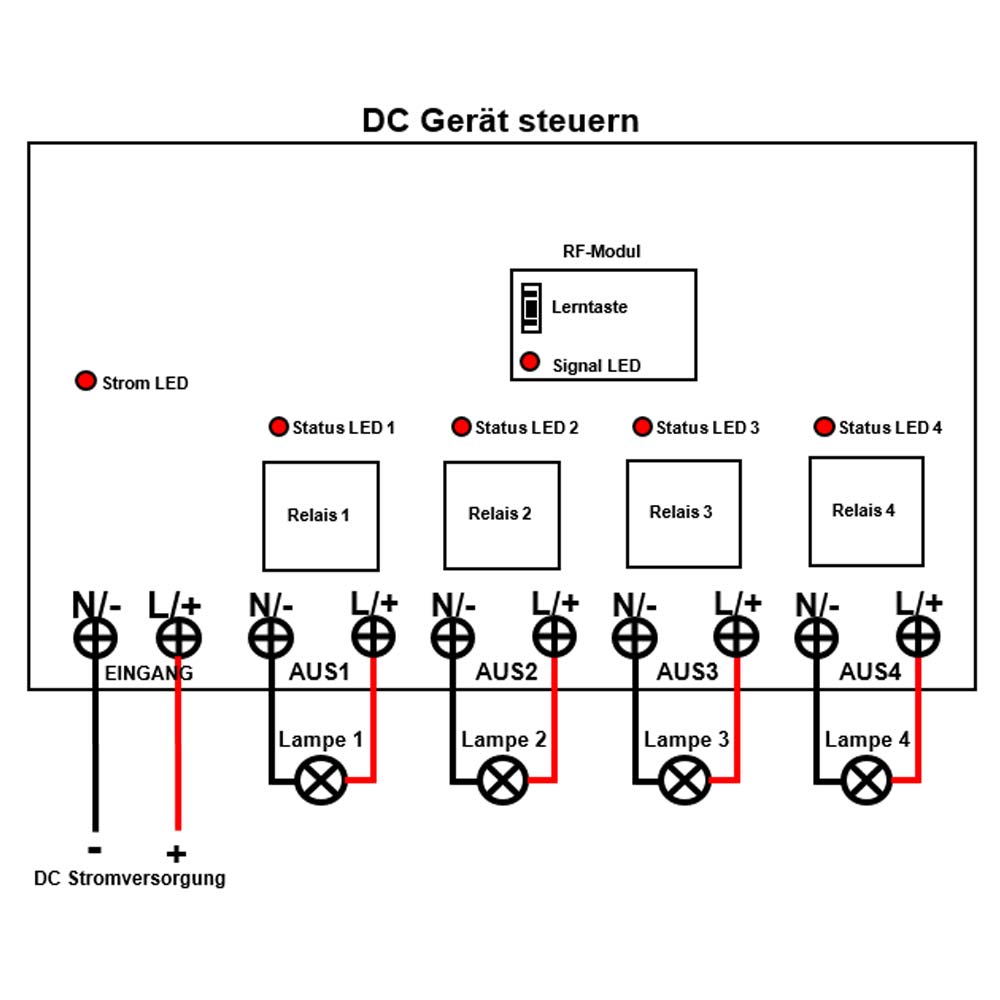

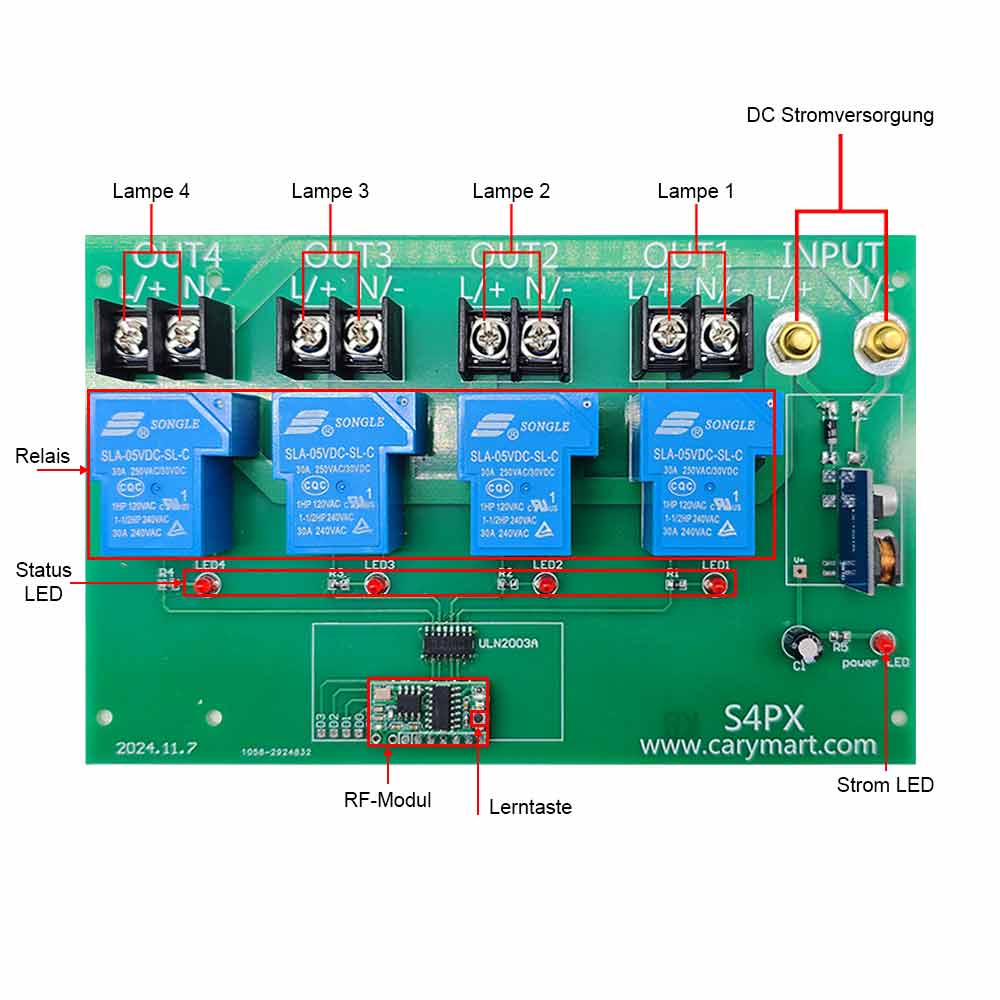

  • Wenn Sie vier DC 12V Lampen steuern, machen Sie wie folgende:
  • Verbinden DC 12V Power an Klemmen “+” und “-, und verbinden Lampe 1 an Klemmen “+” und “- von OUT1, und verbinden Lampe 2 an Klemmen “+” und “- von OUT2, verbinden Lampe 3 an Klemmen “+” und “- von OUT3, verbinden Lampe 4 an Klemmen “+” und “- von OUT4.

Einstellen verschiedene Kontrolle Modus: (Wir haben den Empfänger als Toggle-Steuermodus vor der Lieferung eingestellt, Wenn Sie andere Kontrollemodus verwenden, machen Sie folgende Operation):
  • Einstellung Kontrolle Modus Toggle: nur verbinden Streckbrück-2
  • Kontrolle Modus Toggle: Drücken -> an; Drücken Sie Nochmal -> Aus.
  • Drücken Sie Knopf A von Sender: Klemme OUT1 gibt DC Power aus.
  • Drücken Sie Knopf A noch einmal: Klemme OUT1 stoppt die Ausgabe.
  • Drücken Sie Knopf B von Sender: Klemme OUT2 gibt DC Power aus.
  • Drücken Sie Knopf B noch einmal: Klemme OUT2 stoppt die Ausgabe.
  • Drücken Sie Knopf C von Sender: Klemme OUT3 gibt DC Power aus.
  • Drücken Sie Knopf C noch einmal: Klemme OUT3 stoppt die Ausgabe.
  • Drücken Sie Knopf D von Sender: Klemme OUT4 gibt DC Power aus.
  • Drücken Sie Knopf D noch einmal: Klemme OUT4 stoppt die Ausgabe.

  • Einstellung Kontroll Modus Momentan: nur verbinden Streckbrück-1.
  • Kontroll Modus Momentan: Drücken und halten -> an; Los/Freigeben -> Aus.
  • Drücken und halten Sie den Knopf A des Senders: Klemme OUT1 gibt DC Power aus.
  • Geben Sie den Knopf A frei: Klemmen OUT1 stoppt die Ausgabe.
  • Drücken und halten Sie den Knopf B des Senders: Klemme OUT2 gibt DC Power aus.
  • Geben Sie den Knopf B frei: Klemme OUT2 stoppt die Ausgabe.
  • Drücken und halten Sie den Knopf C des Senders: Klemme OUT3 gibt DC Power aus.
  • Geben Sie den Knopf C frei: Klemme OUT3 stoppt die Ausgabe.
  • Drücken und halten Sie den Knopf D des Senders: Klemme OUT4 gibt DC Power aus.
  • Geben Sie den Knopf D frei: Klemme OUT4 stoppt die Ausgabe.

  • Einstellung Kontroll Modus Verklinkte, nicht verbinden Streckbrück-1 und Streckbrück-2.
  • Kontroll Modus Verklinkte: Drücken -> an, andere Relais sind aus. Drücken andere Knöpfe -> aus
  • Drücken den Knopf A von dem Sender: Klemmen OUT1 gibt DC Power aus. Und andere Klemmen OUT2, OUT3, OUT4 geben nicht aus.
  • Drücken den Knopf B von dem Sender: Klemmen OUT2 gibt DC Power aus. Und andere Klemmen OUT1, OUT3, OUT4, geben nicht aus.
  • Drücken den Knopf C von dem Sender: Klemmen OUT3 gibt DC Power aus. Und andere Klemmen OUT1, OUT2, OUT4 geben nicht aus.
  • Drücken den Knopf D von dem Sender: Klemmen OUT4 gibt DC Power aus. Und andere Klemmen OUT1, OUT2, OUT3, geben nicht aus.

  • Einstellung Kontroll Modus + Toggle, Verbinden Streckbrück-1 und Streckbrück-2:
  • Kontroll Modus Momentan (Kanal A, B): Drücken und halten -> an; Los/Freigeben -> Aus.
  • Drücken und halten Sie den Knopf A des Senders: Klemme OUT1 gibt DC Power aus.
  • Geben Sie den Knopf A des Senders frei: Klemme OUT1 stoppt die Ausgabe.
  • Drücken und halten Sie den Knopf B des Senders: Klemme OUT2 gibt DC Power aus.
  • Geben Sie den Knopf B des Senders frei: Klemmen OUT2 stoppt die Ausgabe.
  • Kontroll Modus Toggle (Kanal C, D): Drücken -> an; Drücken noch einmal -> Aus.
  • Drücken den Knopf C des Senders: Klemme OUT1 gibt DC Power aus.
  • Drücken den Knopf C wieder: Klemme OUT1 stoppt die Ausgabe.
  • Drücken den Knopf D des Senders: Klemme OUT2 gibt DC Power aus.
  • Drücken den Knopf D wieder: Klemme OUT2 stoppt die Ausgabe.

Hinweis:

Die Unterschiede über die verschieden passende Sender (Sie können folgende Produktename von Modell klicken, um mehr Technische Daten über die Sender zu sehen.)

Produktname

0021003(C-4)

0021116 (C-4L)

0021012 (CP-4)

0021124(CP-4L)




Größe von Sender

56mm x 32mm x 12mm

85mm x 36mm x 16mm

Reichweite mit dem Empfänger

50M~100M

500M~1000M

Betriebsspannung

2 x CR2016 -3V Knopfzellenbatterien

1 x 23A -12V BatterieC

Code-Typ

Festcode

Lerncode

Festcode

Lerncode
Preis (nicht inkl. Versandkosten) 6.48 7.40 9.25 10.18



Produktname

0021026 (CB-4)

0021119 (CB-4L)

0021070 (CBW-4)

0021095 (CWB-4)


Größe von Sender

135mm x 42mm x 25mm

100mm x 68mm x 50mm

56mm x 32mm x 12mm

Reichweite mit dem Empfänger

1000M~2000M

1000M~2000M wasserfest für Industriell

50M wasserfest normal-Typ

Betriebsspannung

1 x 6F22 -9V Batterie

1 x 6F22 -9V Batterie

2x 3V Batterie

Code-Typ

Festcode

Lerncode

Festcode

Festcode

Preis (nicht inkl. Versandkosten)

18.50

20.35

47.18

10.18

ie Unterschied von verschiedener Antenne, die die Reichweite und Empfangssignal von Empfänger erhöhen

Produktname 0020910 0020914 0020916 0020918 0020919
Typ Magnetfußantenne Magnetfußantenne Magnetfußantenne

Teleskopantenne

(ANT3)

Gummi-Antenne (ANT4)
Länge  1.5M,mit Anschluss



 5M,mit Anschluss



 10M,mit Anschluss



 108mm / 445mm  (Strecken)

157mm

Vorteil beweglich beweglich beweglich Einziehbar wasserdicht


Link: (Sie können folgende Link klicken, um mehr Technische Daten zu sehen)
die Unterschied zwischen den Sender
die Unterschied zwischen die Antenne
