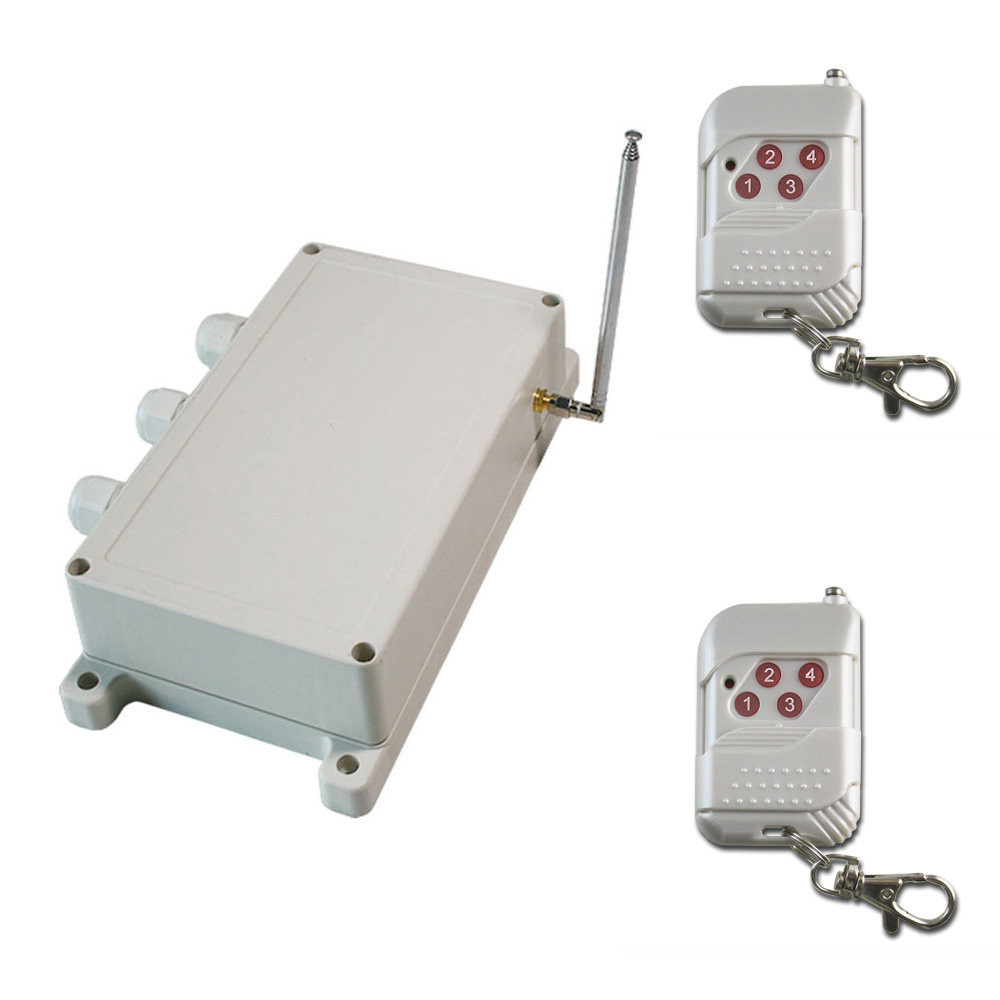

4 CH AC Power Output Hochleistung Drahtlose Funkfernsteurung Set Wasserdicht Gehäse4 CH AC Power Output Hochleistung Dra


Preis: €103.60

  • Artikelnummer: 0020477 (S4PX-AC220+2CWB-4)

Bitte wählen Sie:










Menge:



Besonderheit von Empfänger:
  • Drahtlose Steuerung, einfach zu installieren

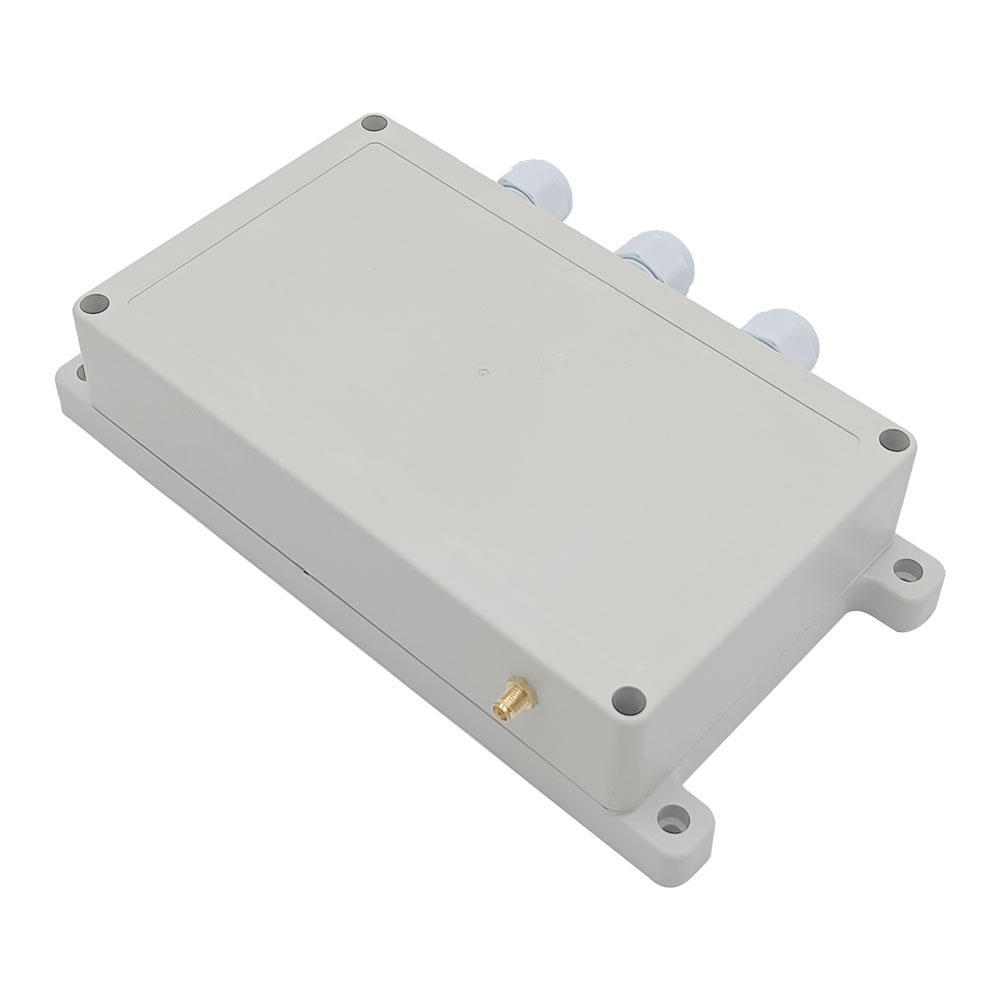

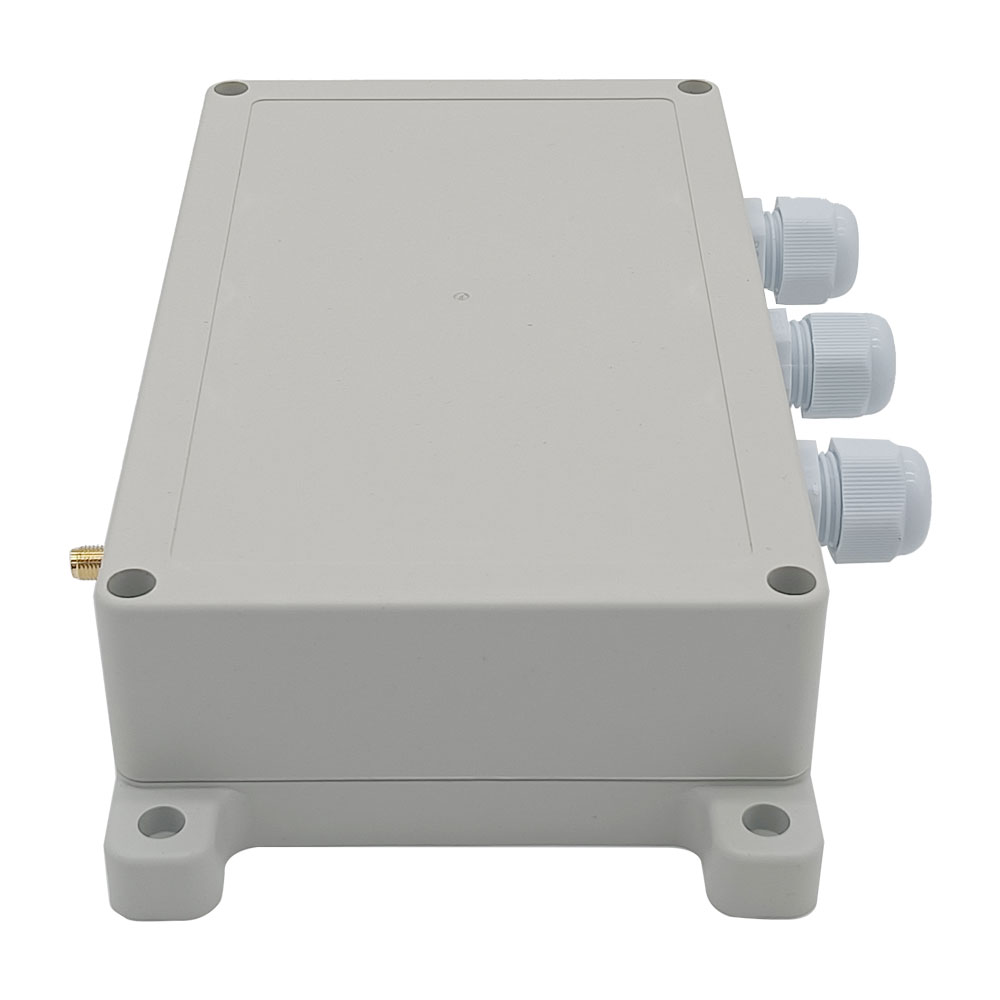

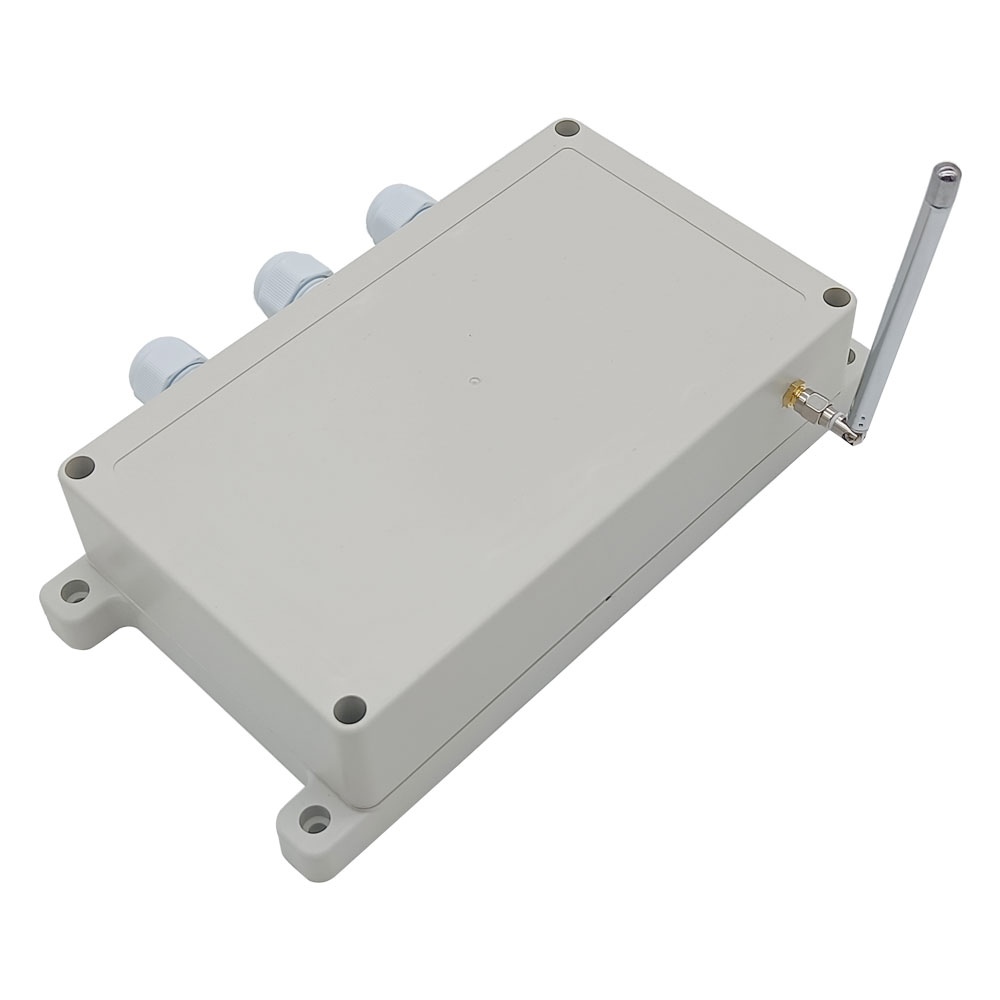

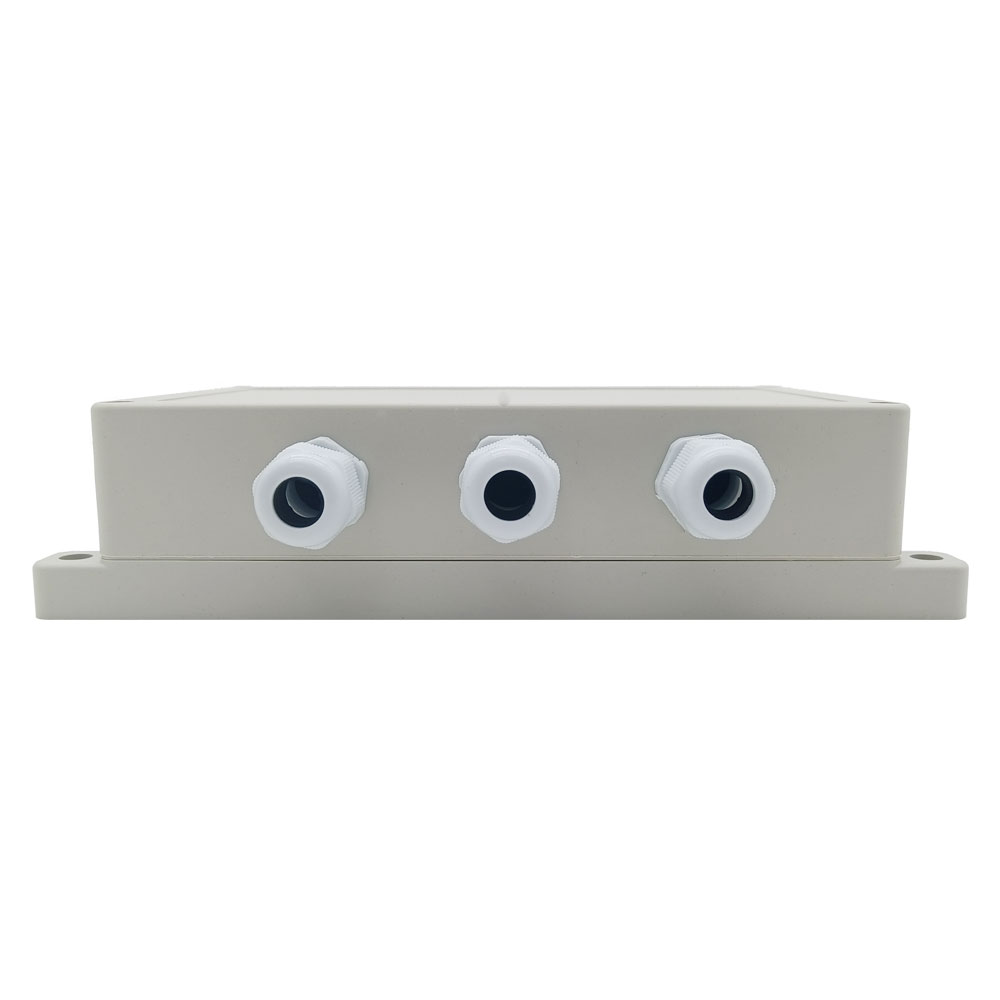

  • Wasserdichtes Gehäuse und Wasserdichtsteckverbinder. Diese Empfänger kann draußen installiert werden.
  • Hohe Leistung, jeder Relaisausgang kann bei Höchststrom 30A betrieben.
  • AC Leistungsausgang kann zu Hause Automation verwendet werden, wie zum Beispiel Sicherheitssystem,fernbedienen Licht, Motoren,Türen / Verschlüsse / Fenster/ Jalousien / Autos und verschiedene Geräte.
  • Der Empfänger hat vier Input Control Klemmen, Sie können externe Geräte, Sensoren oder Handschalter an diese Klemmen anschließen, um Ausgang des Empfängers zu steuern.
  • Es kann auch in der Landwirtschaft und Industrie-Automatisierung verwendet werden, wie zum Beispiel hohe Reichweite und hohe Leistung zu fernbedienen
  • Sie könnten den Empfänger mit Sender(Fernbedienung) von jedem Ort innerhalb einer zuverlässigen Entfernung ein / aus schalten. Die drahtlose Funksignale können durch Wände, Böden und Türen laufen.
  • Geschutzt vor Gegenstrom und übermäßigem Strom.
  • 8-Bit MiKroprozessor zu Verwenden werden mit LOW-POWER und HoherGeschwindigkei CMOS Technologie designt und entwickelt
  • Zuverlässige Steuerung: Der Sender (Kodierung) und der Empfänger (Decodierung) verwenden 8-Bit Code.
  • Ein/mehrere Sender kann ein/mehrere Empfänger gleichzeitig kontrollieren.
  • Sie könnten zwei oder mehre Anlagen in gleichen Ort benutzen und Sie können die mit verschiedenen Codes einstellen.

Parameter von Empfänger:
  • Modell Nr. S4PX-AC220
  • Stromversorgung (Betriebsspannung): AC100~240V (110V/120V/220V/240V)
  • Output: AC100~240V (110V/120V/220V/240V)
  • Betriebsfrequenz: 315MHz / 433MHz
  • Kanal: 4 CH
  • Kontrollmodus: Toggle, Momentan, Verklinkte und Momentan+ Toggle
  • Maximale Betriebsstrom: 30A / jeder Kanal
  • Ruhestrom: ≤6mA

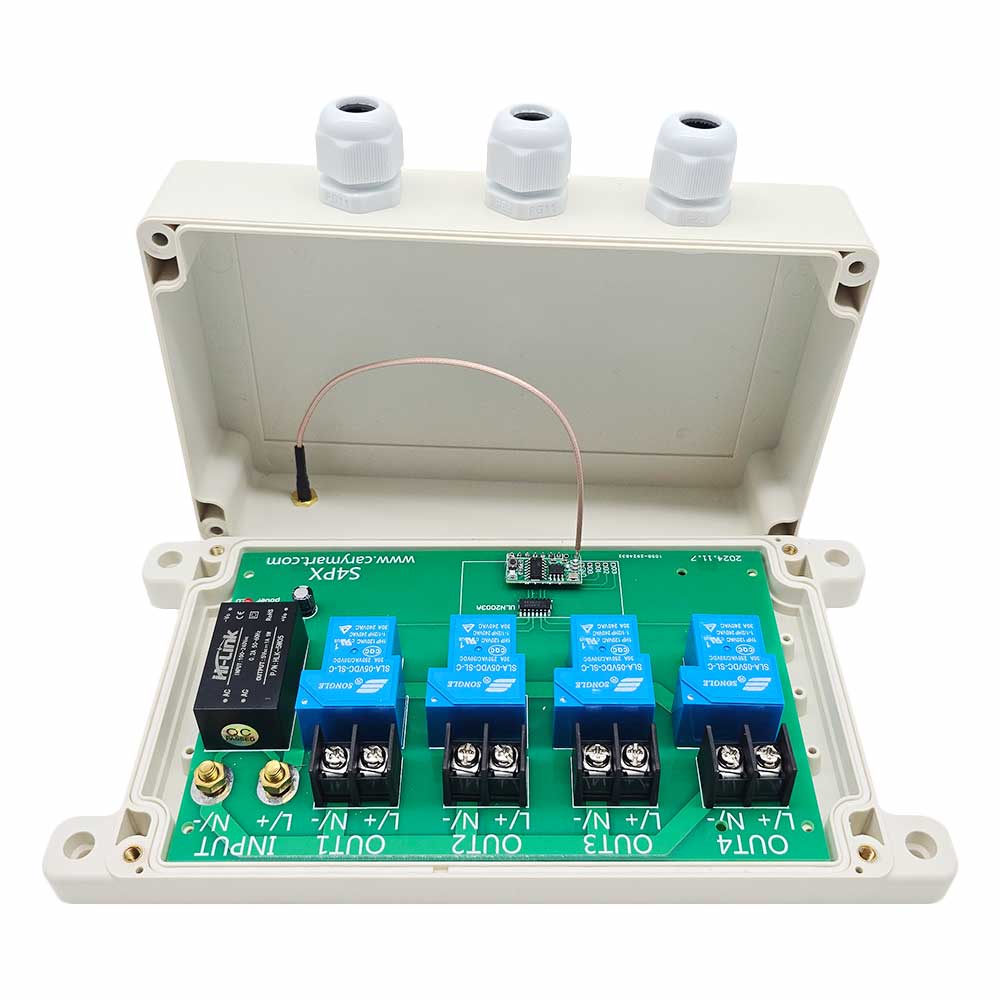

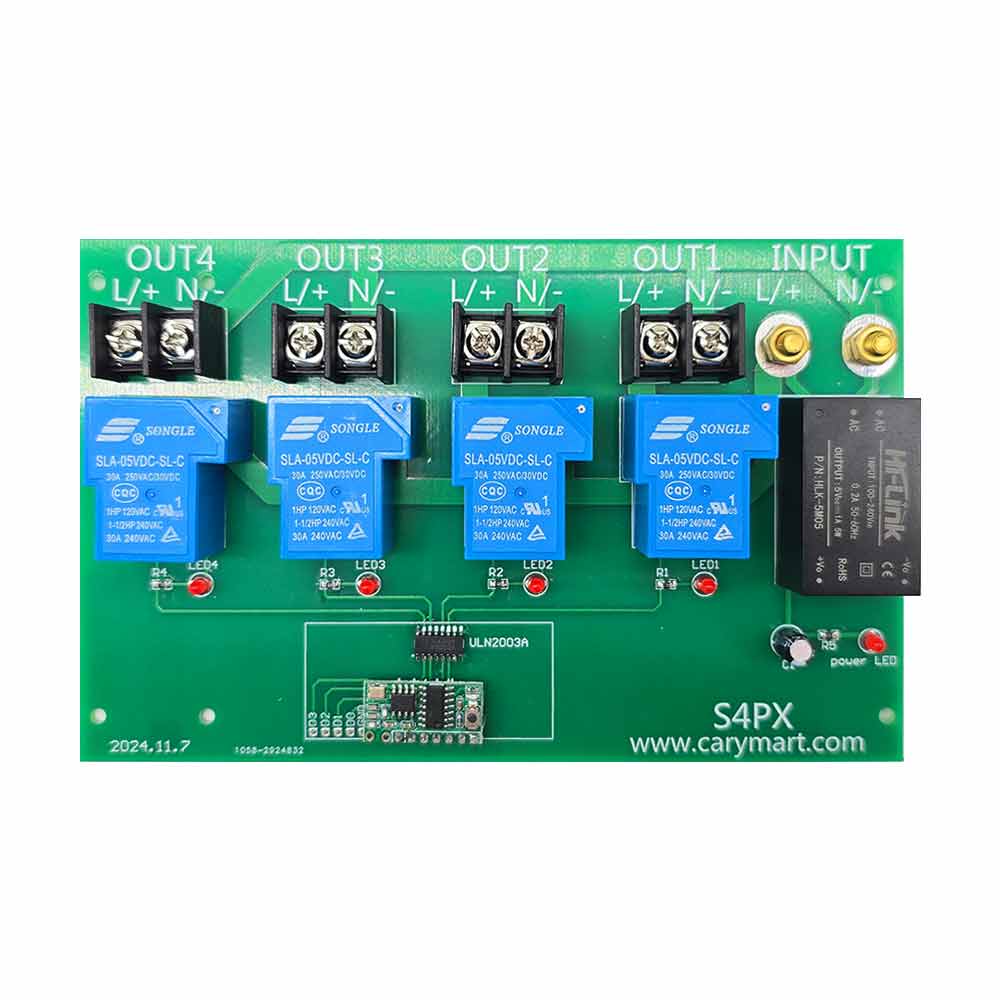

  • Maße der PCB: 170mm x 109mm x 18mm

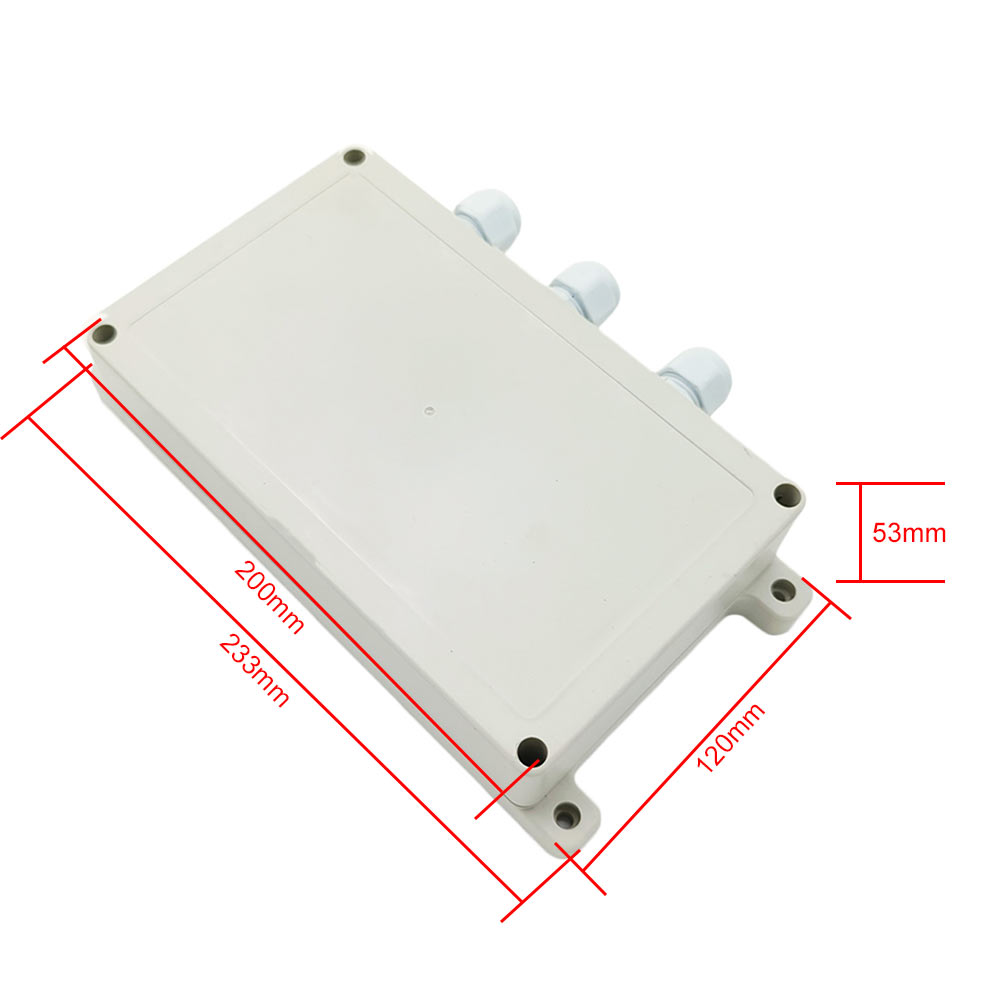

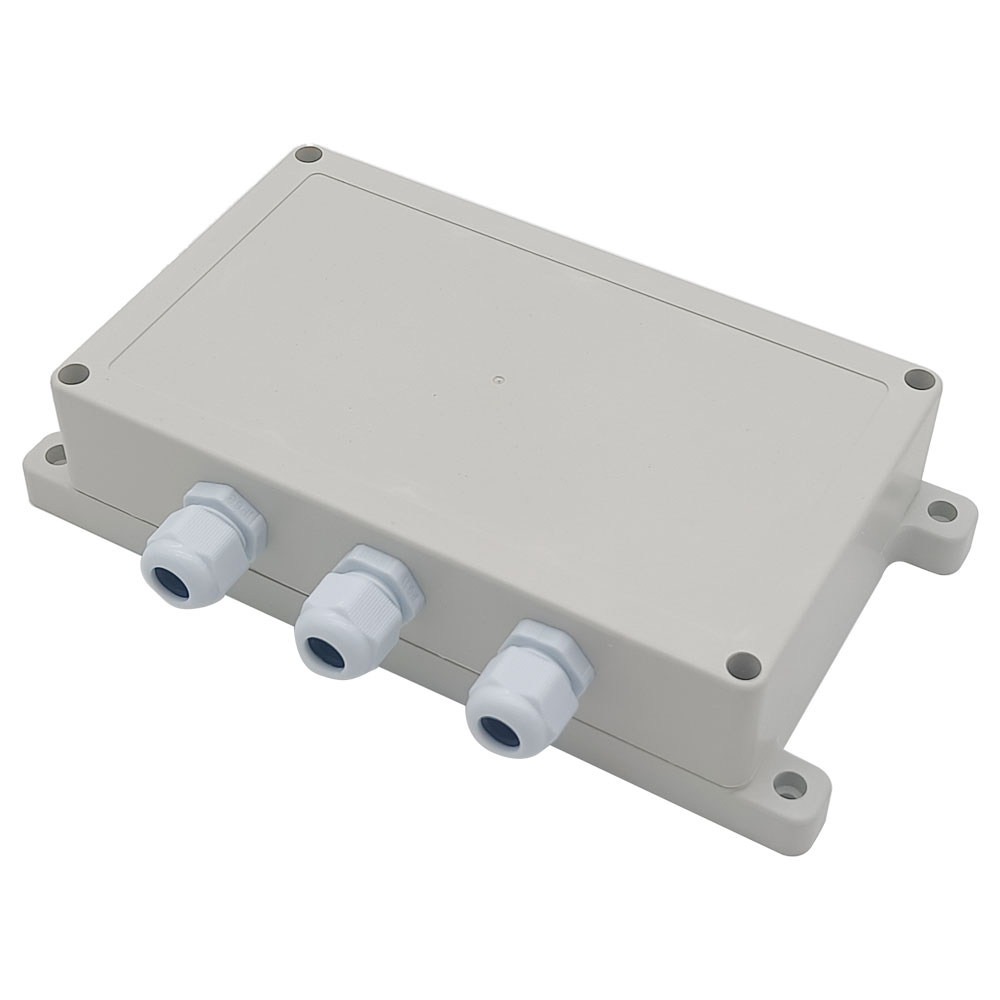

  • Maße des Gehäuses: 200mm x 120mm x 53mm
  • Arbeiten mit Benutzerdefinierter Code- Fernbedienung

Sender:
  • Der Empfänger kann verschiedene Modell Sender koppeln,inkl. Modell C-4 (100M), CWB-4 (50M, Wasserdicht), CP-4 (500M) und CB-4 (1000M) usw.
  • Sie können auch vier Senders mit einem Knopf zur arbeiten für dieser Empfänger verwenden. Und jede Sender wird das Kanal von Empfänger steuern. Wie Modell C-1 (100m), CWB-1 (50m, Wasserdicht), CP-1 (500M) und CB-1 (1000M) usw…

Arbeitsbereich:

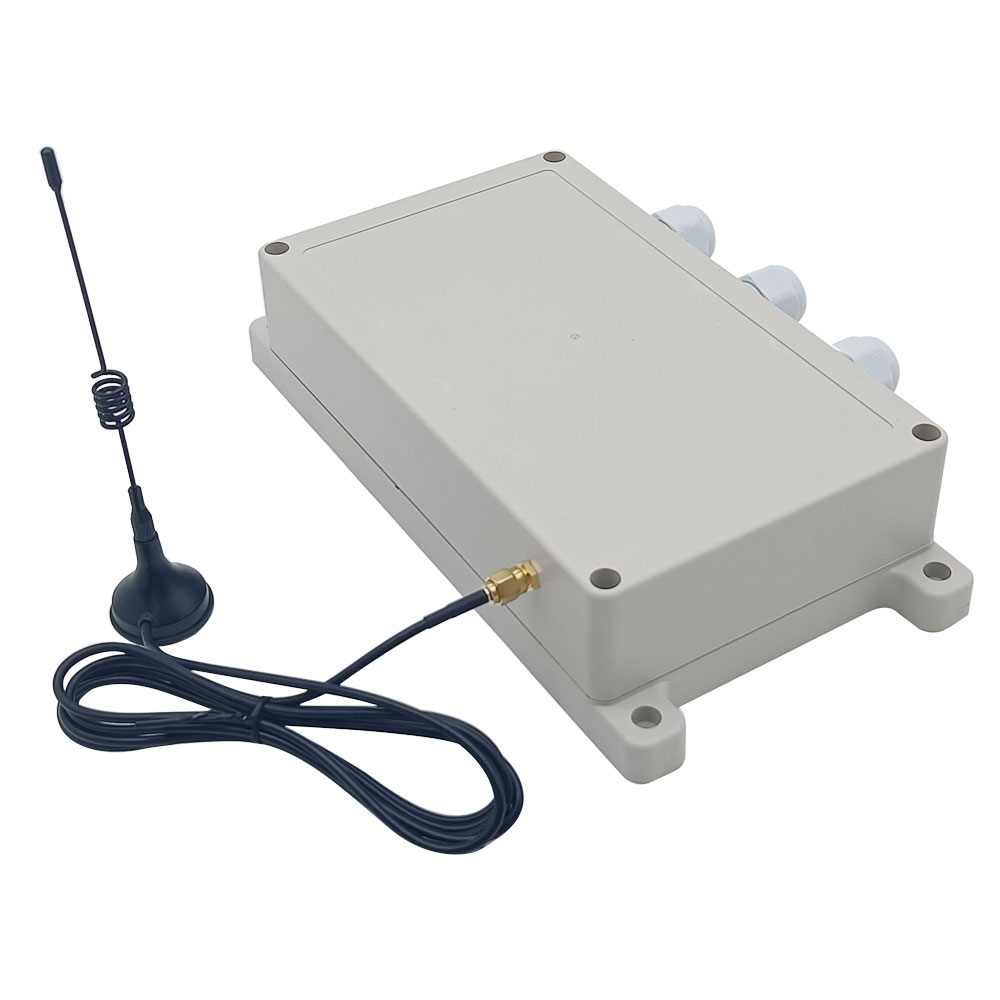

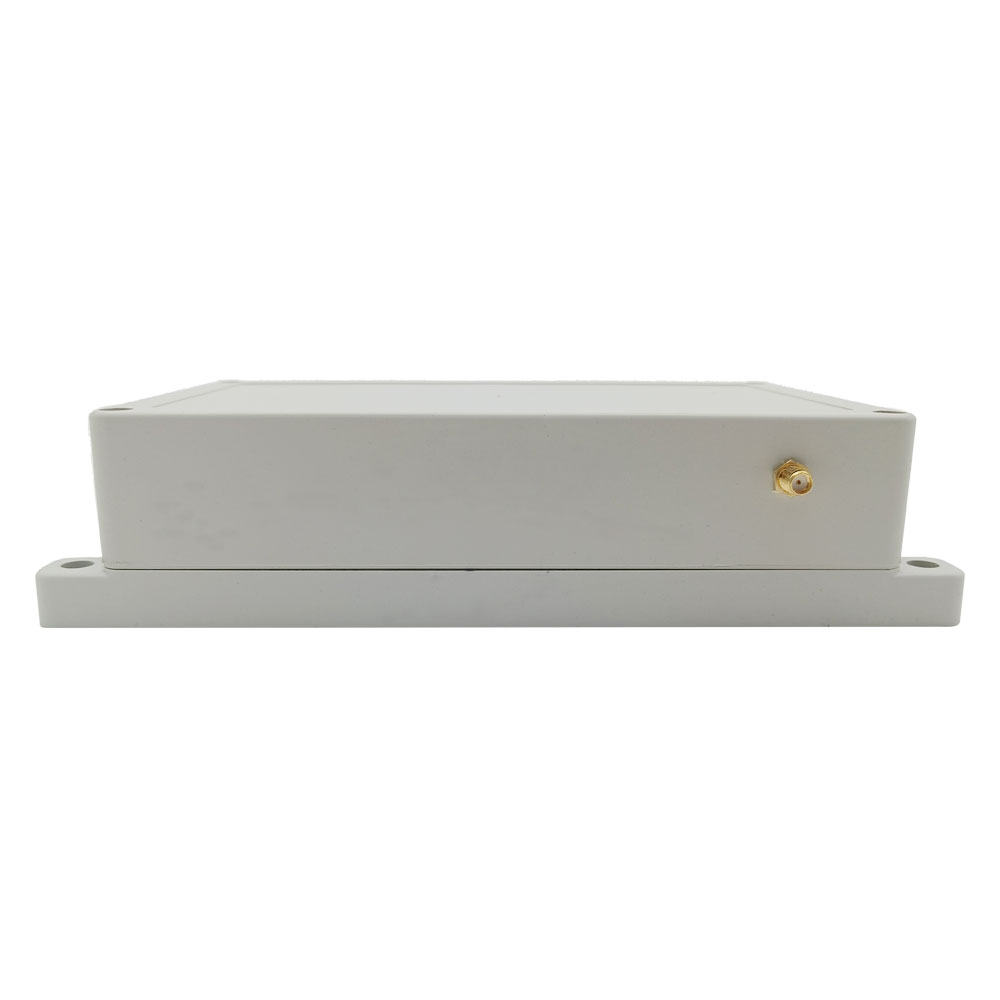

  • Mit dem Sender kann die Reichweite ca. 50m erreichen. Die Reichweite von 50m ist eine theoretische Daten, es soll in Freifeld, keine Barrieren, keine Interferenz verwendet werden. Aber in der Praxis wird es durch Bäume, Mauern oder anderen Konstruktionen behindert und wird weniger Interferenz durch andere Signals exponiert. Deshalb kann praktische Entfernung vielleicht weniger als 50 oder ungefähr 50M. Der Empfänger werden eine weitere Arbeitsbereich mit externer Antenne wie magenetisch Saugnapf Antenne (Modell 0020910) und die Arbeitsbereich ist drei mal so viel wie früher. Oder teleskopische Antenne (model 0020918), und die Arbeitsbereich ist doppelt so viel wie früher.

Benutzung ( mit Sender CWB-4 ):
  • Sie können diese 4 Kanäle Empfänger verwenden, um 4 AC Anlagen zu steuern.

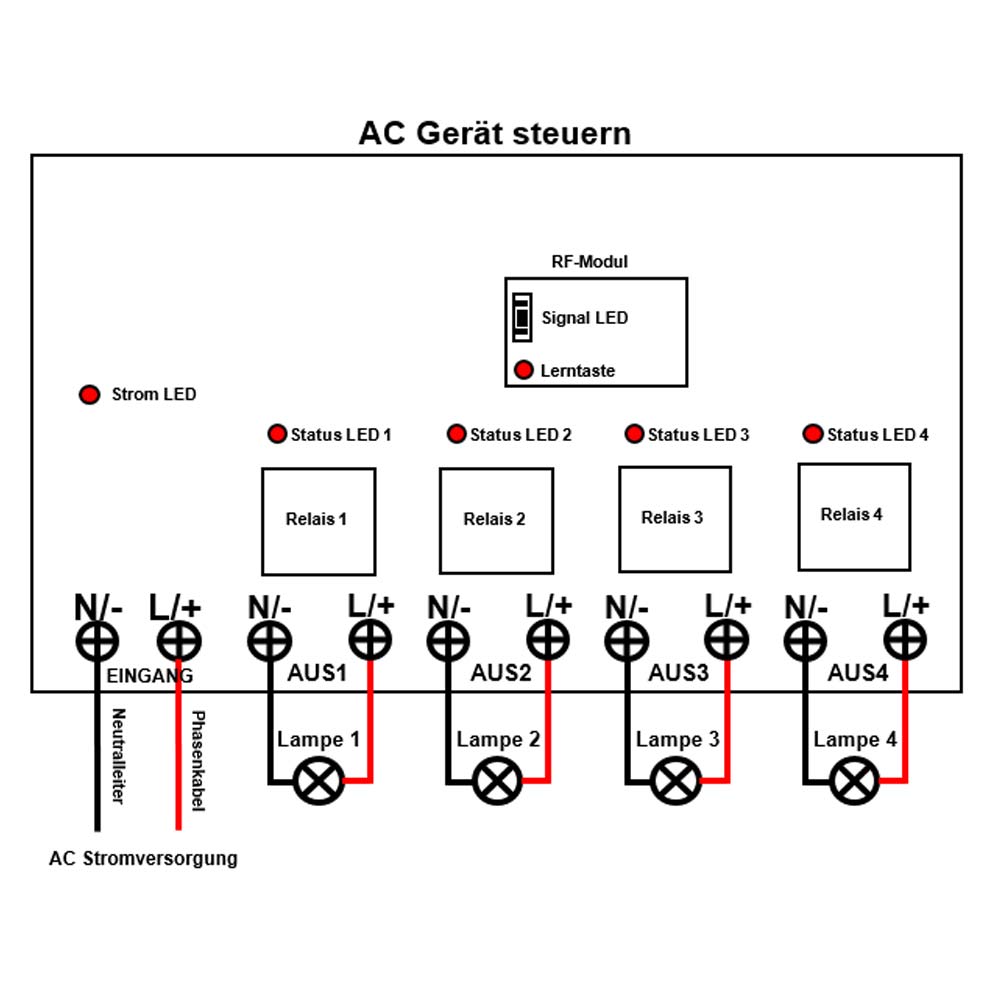

  • Wenn Sie vier AC 220V Lampen steuern, machen Sie wie folgende:

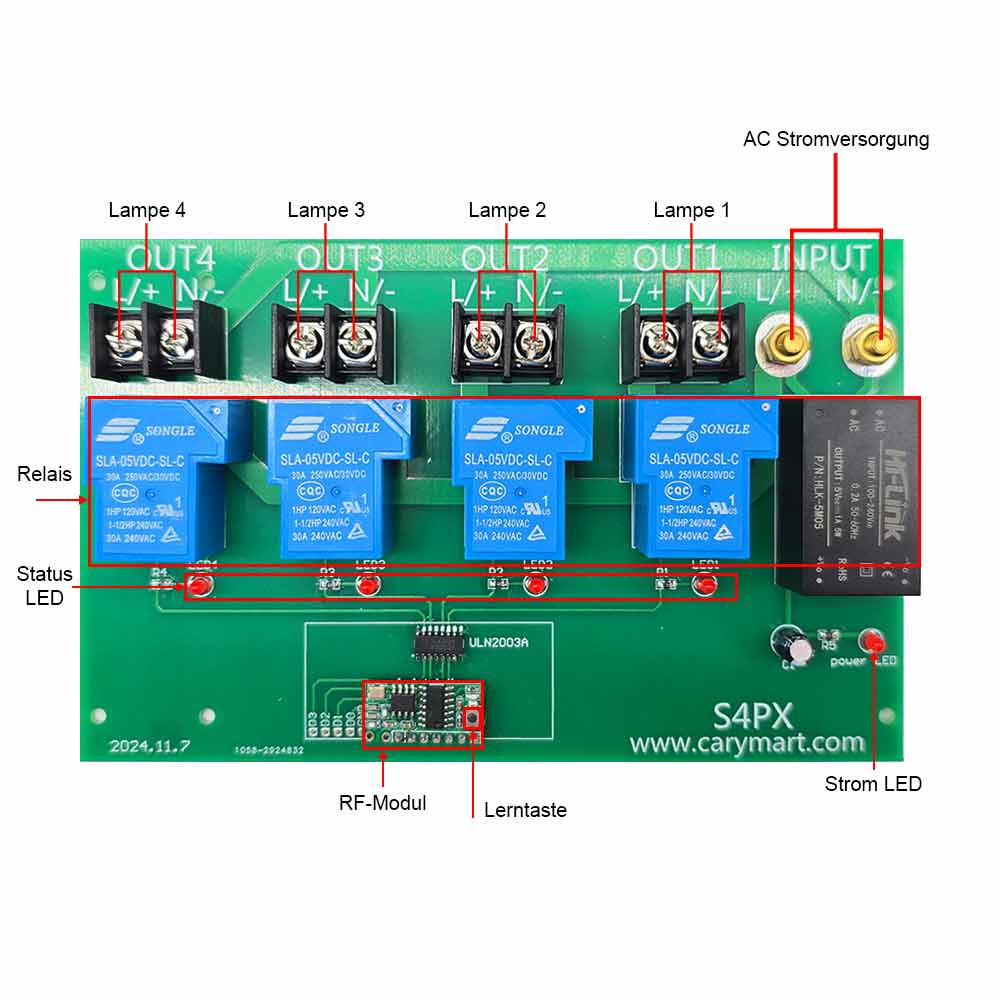

  • Verbinden AC 220V Power an Klemmen “L” und “N“, und verbinden Lampe 1 an Klemmen “L” und “N” von OUT1, verbinden Lampe 2 an Klemmen “L” und “N” von OUT2, verbinden Lampe 3 an Klemmen “L” und “N” von OUT3, verbinden Lampe 4 an Klemmen “L” und “N” von OUT4.

Produktbeschreibung von Sender :
  • Modell Nr.: 0021095 (CWB-4)
  • Wasserdicht
  • Farbe der Hülle: Schwarz
  • Kanal/Knopf: 4
  • Symbol des Knopfs:A, B, C, D
  • Betriebsspannung: 12V (2x 3V Batterie, kann 12 Monate benutzt werden)
  • Betriebsstrom: 5mA
  • Betriebsfrequenz: 315Mhz / 433Mhz
  • Enkodierung Chip: PT2260/ PT2262 / PT2264
  • Enkodierung Typ: Festcode durch Löten, bis zu 6561 Kodes
  • Sendeentfernung: 50m / 150ft (theoretisch)
  • Die Entfernung 50M ist eine theoretische Daten, es soll auf freiem Ort bedient werden, keine Hindernisse, keine anderen Störungen. Aber wenn es getestet wird, gibt es viele Bäume, Wände oder andere Hindernisse, und es gibt viele Störungen von anderen Signalen. Vielleicht kann die tatsächliche Entfernung daher 50M nicht erreichen.
  • Anpassung Modus: ASK
  • Betriebstemperatur: -20 ° C bis+70 ° C
  • Einheit Mass: 56mm x 32mm x 12mm
  • Gewicht: 20g
  • Nutzungen:Garagentore, Motorräder, Auto Wecker Produkte, Haus Sicherheit Produkte, drahtlose fernkontrollierende Produkte, industrielle kontrollierende Produkte.
Einstellen verschiedene Kontrolle Modus: (Wir haben den Empfänger als Toggle-Steuermodus vor der Lieferung eingestellt, Wenn Sie andere Kontrollemodus verwenden, machen Sie folgende Operation):
  • Einstellung Kontrolle Modus Toggle: nur verbinden Streckbrück-2
  • Kontrolle Modus Toggle: Drücken -> an; Drücken Sie Nochmal -> Aus.
  • Drücken Sie Knopf A von Sender: Klemme OUT1 gibt AC Power aus.
  • Drücken Sie Knopf A noch einmal : Klemme OUT1 stoppt die Ausgabe.
  • Drücken Sie Knopf B von Sender: Klemme OUT2 gibt AC Power aus.
  • Drücken Sie Knopf B noch einmal : Klemme OUT2 stoppt die Ausgabe.
  • Drücken Sie Knopf C von Sender: Klemme OUT3 gibt AC Power aus.
  • Drücken Sie Knopf C noch einmal : Klemme OUT3 stoppt die Ausgabe.
  • Drücken Sie Knopf D von Sender: Klemme OUT4 gibt AC Power aus.
  • Drücken Sie Knopf D noch einmal : Klemme OUT4 stoppt die Ausgabe.

  • Einstellung Kontroll Modus Momentan: nur verbinden Streckbrück-1.
  • Kontroll Modus Momentan: Drücken und halten -> an; Los/Freigeben -> Aus.
  • Drücken und halten Sie den Knopf A des Senders: Klemme OUT1 gibt AC Power aus.
  • Geben Sie den Knopf A frei: Klemmen OUT1 stoppt die Ausgabe.
  • Drücken und halten Sie den Knopf B des Senders: Klemme OUT2 gibt AC Power aus.
  • Geben Sie den Knopf B frei: Klemme OUT2 stoppt die Ausgabe.
  • Drücken und halten Sie den Knopf C des Senders: Klemme OUT3 gibt AC Power aus.
  • Geben Sie den Knopf C frei: Klemme OUT3 stoppt die Ausgabe.
  • Drücken und halten Sie den Knopf D des Senders: Klemme OUT4 gibt AC Power aus.
  • Geben Sie den Knopf D frei: Klemme OUT4 stoppt die Ausgabe.

  • Einstellung Kontroll Modus Verklinkte, nicht verbinden Streckbrück-1 und Streckbrück-2.
  • Kontroll Modus Verklinkte: Drücken ->an ,andere Relais sind aus. Drücken andere Knöpfe -> aus
  • Drücken den Knopf A von dem Sender: Klemmen OUT1 gibt AC Power aus. Und andere Klemmen OUT2, OUT3, OUT4 geben nicht aus.
  • Drücken den Knopf B von dem Sender: Klemmen OUT2 gibt AC Power aus. Und andere Klemmen OUT1, OUT3, OUT4, geben nicht aus.
  • Drücken den Knopf C von dem Sender: Klemmen OUT3 gibt AC Power aus. Und andere Klemmen OUT1, OUT2, OUT4 geben nicht aus.
  • Drücken den Knopf D von dem Sender: Klemmen OUT4 gibt AC Power aus. Und andere Klemmen OUT1, OUT2, OUT3, geben nicht aus.

  • Einstellung Kontroll Modus + Toggle, Verbinden Streckbrück-1 und Streckbrück-2:
  • Kontroll Modus Momentan (Kanal A, B): Drücken und halten -> an; Los/Freigeben -> Aus.
  • Drücken und halten Sie den Knopf A des Senders: Klemme OUT1 gibt AC Power aus.
  • Geben Sie den Knopf A des Senders frei: Klemme OUT1 stoppt die Ausgabe.
  • Drücken und halten Sie den Knopf B des Senders: Klemme OUT2 gibt AC Power aus.
  • Geben Sie den Knopf B des Senders frei: Klemmen OUT2 stoppt die Ausgabe.
  • Kontroll Modus Toggle (Kanal C, D): Drücken -> an; Drücken noch einmal -> Aus.
  • Drücken den Knopf C des Senders: Klemme OUT1 gibt AC Power aus.
  • Drücken den Knopf C wieder: Klemme OUT1 stoppt die Ausgabe.
  • Drücken den Knopf D des Senders: Klemme OUT2 gibt AC Power aus.
  • Drücken den Knopf D wieder: Klemme OUT2 stoppt die Ausgabe.

Garantie:
Auf dieses Gerät gewähren wir 1 Jahre Garantie. Falls die Produkte zwischen der Garantiezeit Qualitätsprobleme haben, senden wir Ihnen erneut ein gleiches neues Produkte kostenfrei, aber Sie müssen die Postgebühr bezahlen.






Handbuch: Empfänger  /  Sender
