2-Kanal Funk Empfänger / Controller mit Memory Funktion zweikanal funk relais funkempfänger modellbau steuerung


Preis: €22.00

  • Artikelnummer: 0020228 (S2MU-DC)

Bitte wählen Sie:









Menge:





Handbuch



Kennzeichen:
1. Anwendung: Es kann in der Industrie-Automatisierung-, Landwirtschaft- und Heim-Automation, wie Fabrik, haus, bauernhof, weide, Fahrzeugen, Schiffen, Offshore-Betrieb, Luftfahrzeug, Feld Anruf, usw. Drahtlose Fernbedienung Produkte auf Land, Wasser und Luft, wie Funklichtschalter, Sirenen, Schlösser, Motoren, Ventilatoren, Winden, Jalousien, Elektrozylinder, Türen, Fenster, Elektromagnetventile, Signalisierung, Geschäftsschilder usw.
2. Drahtlose Steuerung, einfach zu installieren.
3. Funktion des Speichers: Die Stromversorgung ist abgeschnitten, und dann die Stromversorgung wiederhergestellt ist. Das Relais wird automatisch in den vorherigen Status zurückgegeben.
4. Relais Output: Der Empfänger ist Relais Output, es kann benutzt werden um DC oder AC Geräte zu steuern. Die Terminals sind NO / NC (Normalerweise geöffnet / Normalerweise geschlossen), wird von Schalter gesteuert. Es bedeutet, dass Sie an die Geräte die separaten Stromversorgung verbinden müssen.
5. Es wird mit stromsparender und Hochgeschwindigkeits-CMOS Technologie entworfen und entwickelt.
6. Sie könnten den Empfänger mit Sender (Fernbedienung) von jedem Ort innerhalb einer zuverlässigen Entfernung ein / aus schalten.
7. Die drahtlose Funksignale können durch Wände, Böden und Türen laufen
8. Geschutzt vor Gegenstrom und übermäßigem Strom.
9. Zuverlässige Steuerung: Der Empfänger arbeitet nur mit dem Sender verwenden, der den gleichen Code verwendet.
10. Ein / einige Sender können ein / einige Empfänger gleichzeitig kontrollieren.
11. Sie können zwei oder mehrere Geräte am selben Ort verwenden.


Empfänger:
Modell Nr.: S2MU-DC06 / S2MU-DC09 / S2MU-DC12 / S2MU-DC24
Stromversorgung (Betriebsspannung): DC6V (S2MU-DC06), DC12V±1V (S2MU-DC12), DC9V±1V (S2MU-DC09), DC24V±1V (S2MU-DC24)
Output: Relais Output (Normalerweise geöffnet und Normalerweise geschlossen)
Betriebsspannung Reichweite des Relais: AC110~240V oder DC0~28V
Betriebsfrequenz: 433MHz
Kanal: 2 CH
Kontrolle Modi: Toggle, Verklinkte
Statischer Strom: ≤6mA
Maximaler Betriebsstrom: 10A / jeden Kanal
Maße der PCB: 67mm x 50mm x 18mm

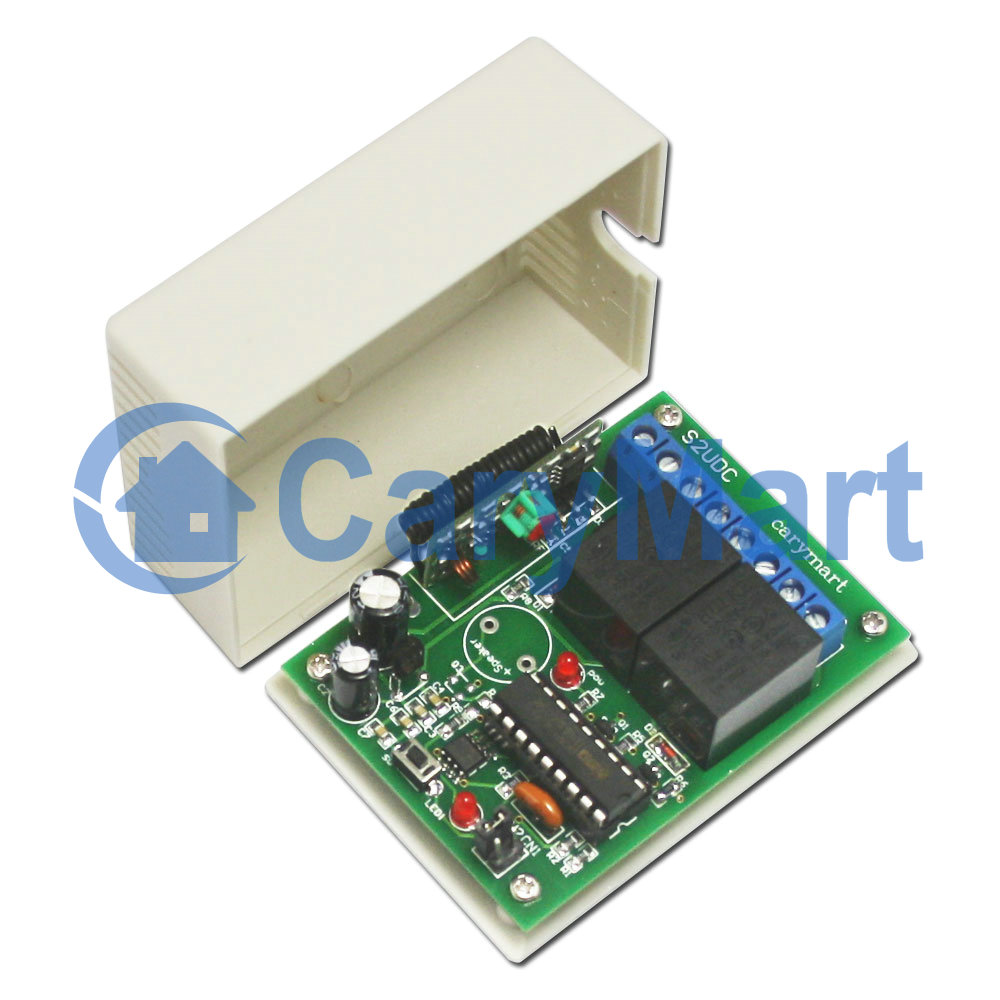

Maße des Koffers: 75mm x 54mm x 27mm
Arbeite mit Festcode Sender oder Lerncode-Sender

Geeigneter Sender:
Der Empfänger kann mit verschiedenen Sender arbeiten, wie Model C-2 / C-3/C-2L (100M), CWB-2 / CWB-3 (50M, wasserdicht), CP-2/CP-2L (500M), oder CB-2 / CB-2L/CB-3 (1000M) usw.
Wenn Sie den Empfänger in Toggle Modus setzen, muss es mit dem Sender arbeiten, der mit 2 Knöpfe ist, wie Model C-2/C-2L (100M), CWB-2 (50M, wasserdicht), CP-2/CP-2L (500M), oder CB-2/CB-2L (1000M) usw. Wenn Sie den Empfänger in Verklinkte Modus setzen, muss es mit dem Sender arbeiten, der mit 3 Knöpfe ist, wie C-3 (100M), CWB-3 (50M, wasserdicht), oder CB-3 (1000M) usw.

Reichweite:
Mit dem Sender wie C-2 kann die Reichweite max. 100M im Freifeld sein.
Die Entfernung von 100M ist ein theoretische Wert. Es soll auf einer öffentlichen Erde bedient werden, darauf gibt es keine Absperrung und keine Interferenz. Aber in wirklichem Leben verhindert das Funksignal durch Bäume, Wände oder andere Bauwerke, noch kann es durch anderen Signale gestört werden. Deshalb ist die wahre Entfernung kleiner als die max. Reichweite.
Mit Antenne oder CB-Serie Sender kann es die Reichweite erhöhen.

Verwendung:
Der Empfänger kann verwendet werden, um DC 0~28V und AC 110~240V Geräte zu kontrollieren.

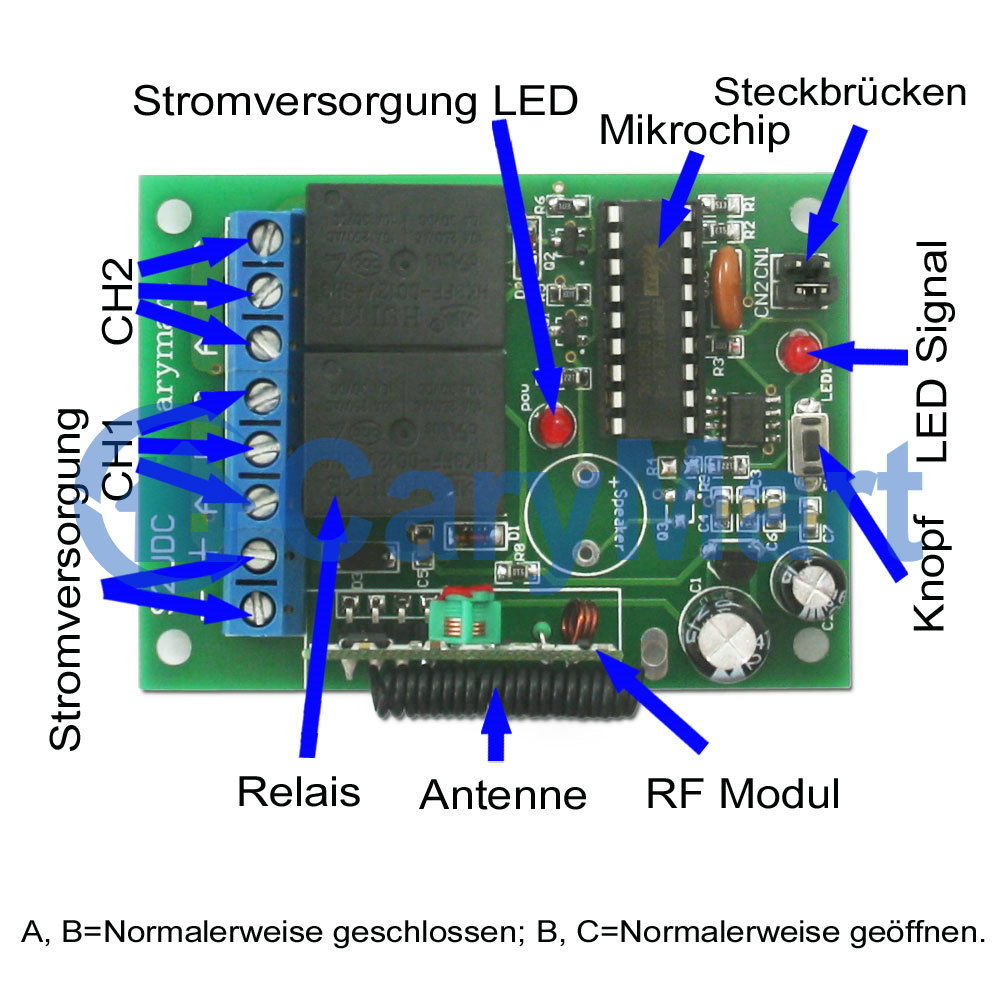

Achtung: Der Empfänger gibt keinen DC/AC Strom aus, sondern Relais. Grundstellung des Relais Ausgang Terminals: die Terminals B und C sind normalerweise geöffnet; die Terminals A und B sind normalerweise geschlossen.

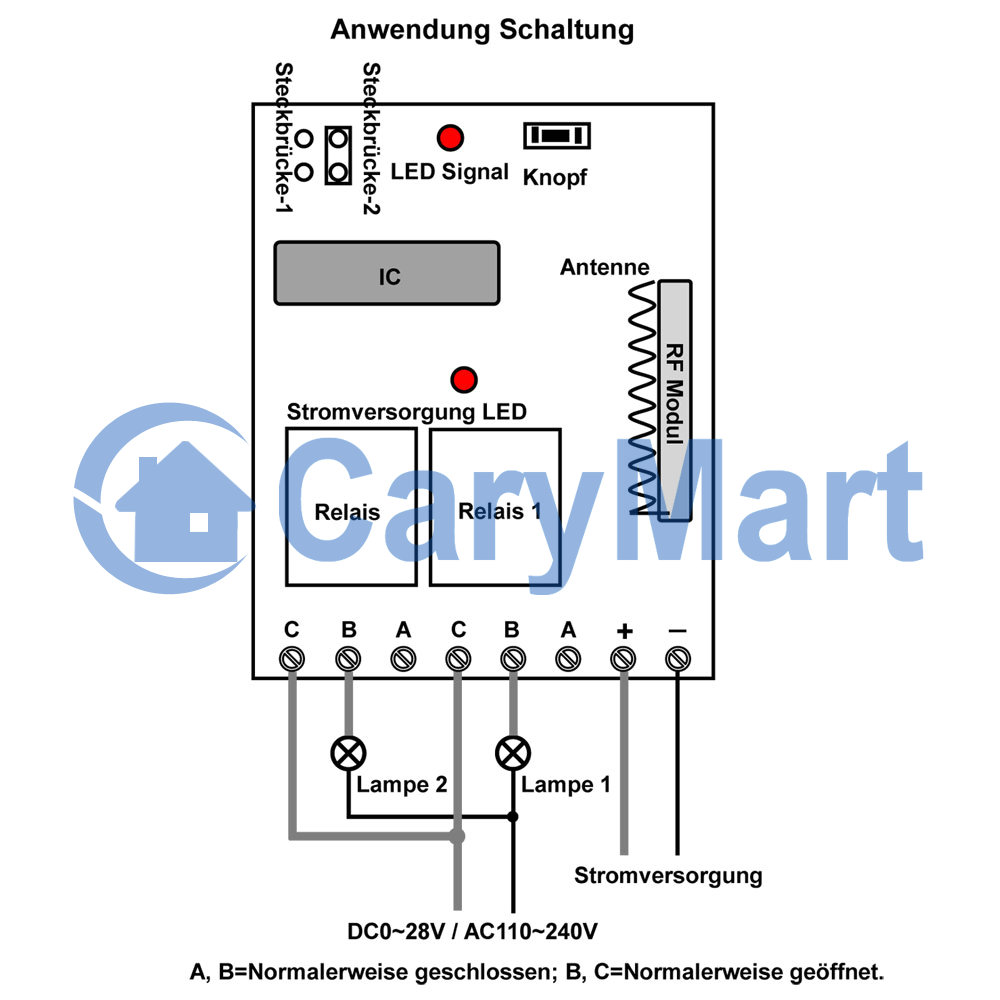

Verdrahtung:
Wenn Sie DC 12V Licht steuern, machen Sie wie folgende.
1) Schließen den positiven Pol der DC Stromversorgung an den Terminal "+" an, und schließen den negativen Pol der DC Stromversorgung an den Terminal "-" an.
2) Schließen den Terminal C an den positive Pol der DC Stromversorgung an, schließen den Terminal B an positiven Pol des DC Lichts an, und schließen den negativen Pol des DC Lichts an den negativen Pol der DC Stromversorgung.

Wenn Sie AC 220V Licht steuern, machen Sie wie folgende.
1) Schließen den positiven Pol der DC Stromversorgung an den Terminal "+" an, und schließen den negativen Pol der DC Stromversorgung an den Terminal "-" an.
2) Schließen das Terminal C an den Energiebündel der AC Stormversorgung, schließen den den Terminal B an eine Seite des AC Lichts an, und schließen eine andere Seite des AC Lichts an den Mittelleiter der AC Stromversorgung an.

Einstellung verschiedene Kontrolle Modus:
(Wir haben den Empfänger als Toggle-Steuermodus vor der Lieferung eingestellt, Wenn Sie andere Kontrollemodus verwenden, machen Sie folgende Operation):
Toggle Kontrolle Modus Setzen (Mit Sender C-2): Verbinden nur die Steckbrücke-2.
Toggle Kontrolle Modus: Drücken -> An; Drücken nochmal -> Aus.
Drücken den Knopf 1: Schalten den Relais 1 an (verbinden B und C, trennen A und B), das Licht 1 wird angeschaltet.
Drücken den Knopf 1 nochmal: Schalten den Relais 1 aus (trennen B und C, verbinden A und B), das Licht 1 wird ausgeschaltet.
Drücken den Knopf 2: Schalten den Relais 2 an (verbinden B und C, trennen A und B), das Licht 2 wird angeschaltet.
Drücken den Knopf 2 nochmal: Schalten den Relais 2 aus (trennen B und C, verbinden A und B), das Licht 2 wird ausgeschaltet.

Verklinkte Kontrolle Modus Setzen (mit Sender C-3): Trennen die Steckbrücke-1 und die Steckbrücke-2.
Verklinkte Kontrolle Modus: Drücken -> An, andere Relais Aus; Drücken einen anderen Knopf -> Aus.
Drücken den Knopf C: Schalten den Relais 1 an (verbinden B und C, trennen A und B), das Licht 1 wird angeschaltet.
 Schalten den Relais 2 aus (trennen B und C, verbinden A und B), das Licht 2 wird ausgeschaltet.
Drücken den Knopf B: Schalten den Relais 2 an (verbinden B und C, trennen A und B), das Licht 2 wird angeschaltet.
 Schalten den Relais 1 aus (trennen B und C, verbinden A und B), das Licht 1 wird ausgeschaltet.
Drücken den Knopf A: Schalten den Relais 1&2 aus (trennen B und C, verbinden A und B), zwei Licht werden ausgeschaltet.

Funktion des Speichers:
Falls das Relais in “AN” Zustand ist, wird es in “AUS” Zustand verändert, wenn den Stromkreis ausgeschaltet.
Wenn den elektrischen Stromkreis geschlossen wird, wird das Relais automatisch in früheren Zustand “AN” sein.

Link: (Sie können folgende Link klicken, um mehr Technische Daten zu sehen)
die Unterschied zwischen den alle Sender
die Unterschied zwischen die alle Antenne
