2-Kanal AC 220V 230V Funk-Sender-/Empfänger-Set Funkschalter Elektrogeräte 2000W Heizung Ventilator wasserdicht


Preis: €37.93

Anzahl:    Bewertung schreiben

  • Artikelnummer: 0020396 (S2X-AC220+2C-2/C-3)

Bitte wählen Sie:



























Das AC 2-Kanal Funksteuerung Set wird für viele andere Elektrische Geräte wie Rolladen, Ankerwinde, Motoren, Garagentor, elektrisch betriebene Tür, Projektionswand, Sonnensegel, Förderband usw. verwendet. Bei diesem Artikel gibt es größere Arbeitsstrom von 10A für jeden Kanal als unseren früheren Produkte. Deshalb kann es für Elektrogeräte mit Hochleistung wie Heizung Ventilator oder Halogenlampe verwendet werden. Während der Bedienung sind die Eingangsspannung und die Ausgangsspannung gleich von ac 220V.

Das Bebedienungsvideo von diesem Artikel für Fernbedienung von einem Heizlüfter und einer Halogenlampe schauen Sie bitte HIER.



Handbuch

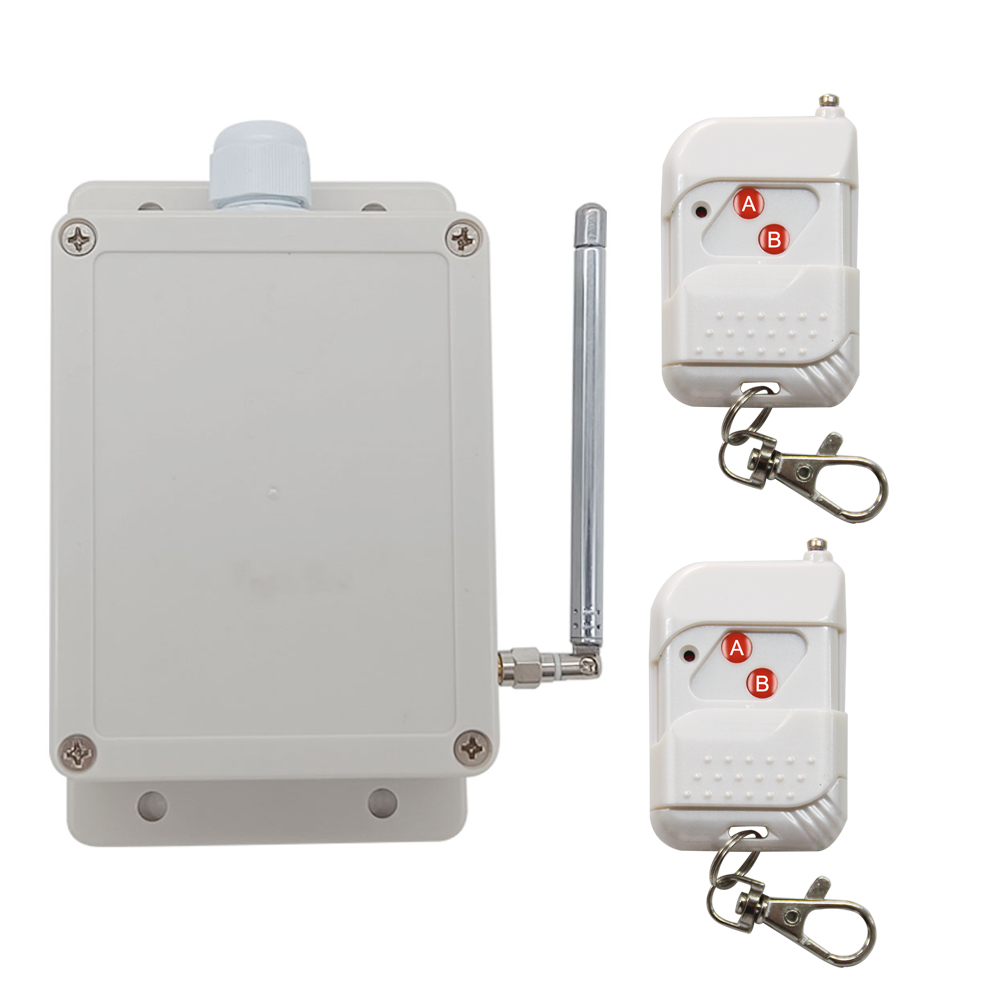

Lieferumfang:
1 x Empfänger: S2X-AC220 (2 Kanäle / Vier Kontrolle Modi)
2 x Sender: C-2
1 x Bedienungsanleitung

Kennzeichen:
1. Anwendung: Es kann in der Industrie-Automatisierung-, Landwirtschaft - und Heim-Automation, wie Fabrik, haus, bauernhof, weide, Fahrzeugen, Schiffen, Offshore-Betrieb, Luftfahrzeug, Feld Anruf, usw. Drahtlose Fernbedienung Produkte auf Land, Wasser und Luft, wie Funklichtschalter, Sirenen, Schlösser, Motoren, Ventilatoren, Winden, Jalousien, Elektrozylinder, Türen, Fenster, Elektromagnetventile, Signalisierung, Geschäftsschilder usw.

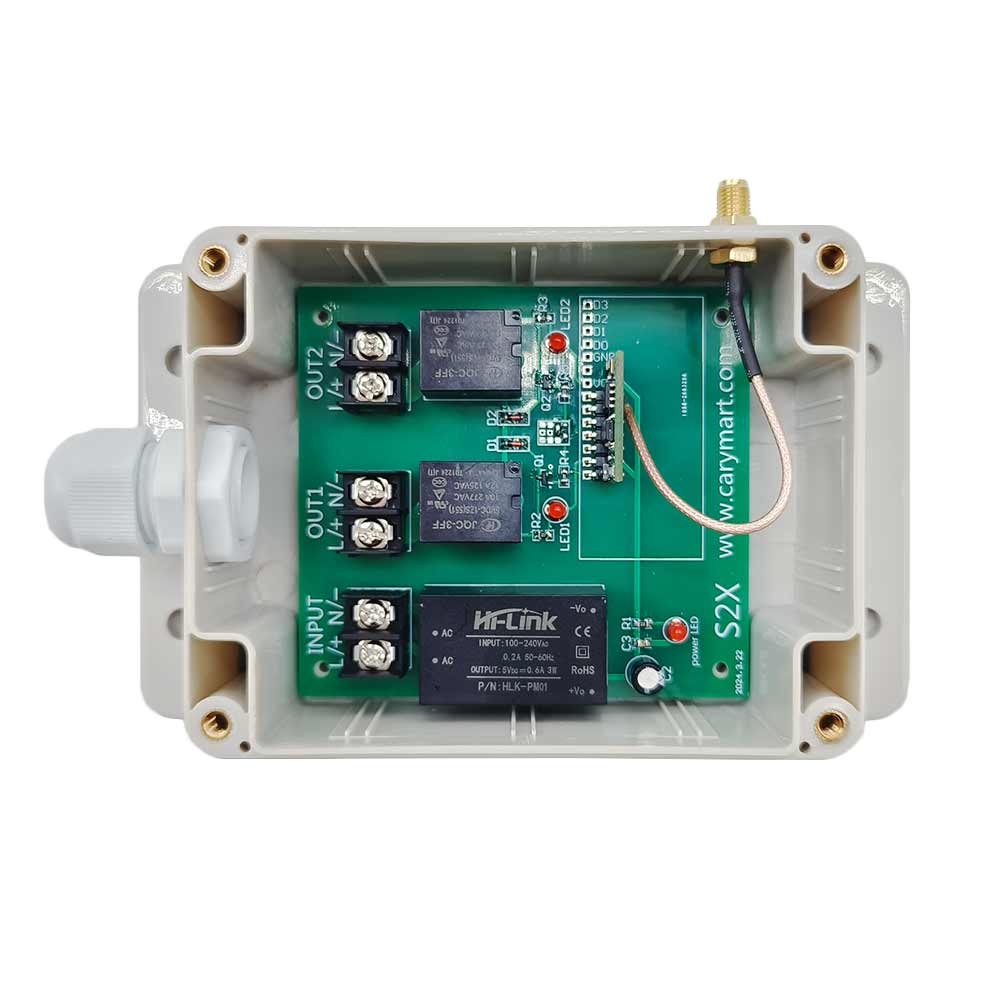

2. Wasserdicht: Der Empfänger hat wasserdichte Gehäuse und wasserdichter Steckverbinder. Es kann im Freien installiert werden.
3. Drahtlose Steuerung, einfach zu installieren.
4. Mit verkabelte Steuerklemmen : Sie können manuelle Schalter oder externe Geräte zur Steuerung des Empfängers anschließen.
5. AC Power Output: Es kann AC Geräte mit Spannungsversorgung 110V / 120V / 220V / 240V AC steuern
6. Sie könnten den Empfänger mit Sender(Fernbedienung) von jedem Ort innerhalb einer zuverlässigen Entfernung ein / aus schalten. Die drahtlose Funksignale können durch Wände, Böden und Türen laufen
7. Geschutzt vor Gegenstrom und übermäßigem Strom.
8. Zuverlässige Steuerung: Der Empfänger arbeitet nur mit dem Sender verwenden,der den gleichen Code verwendet.
9. Ein / einige Sender können ein / einige Empfänger gleichzeitig kontrollieren.
10. Sie können zwei oder mehrere Geräte am selben Ort verwenden.

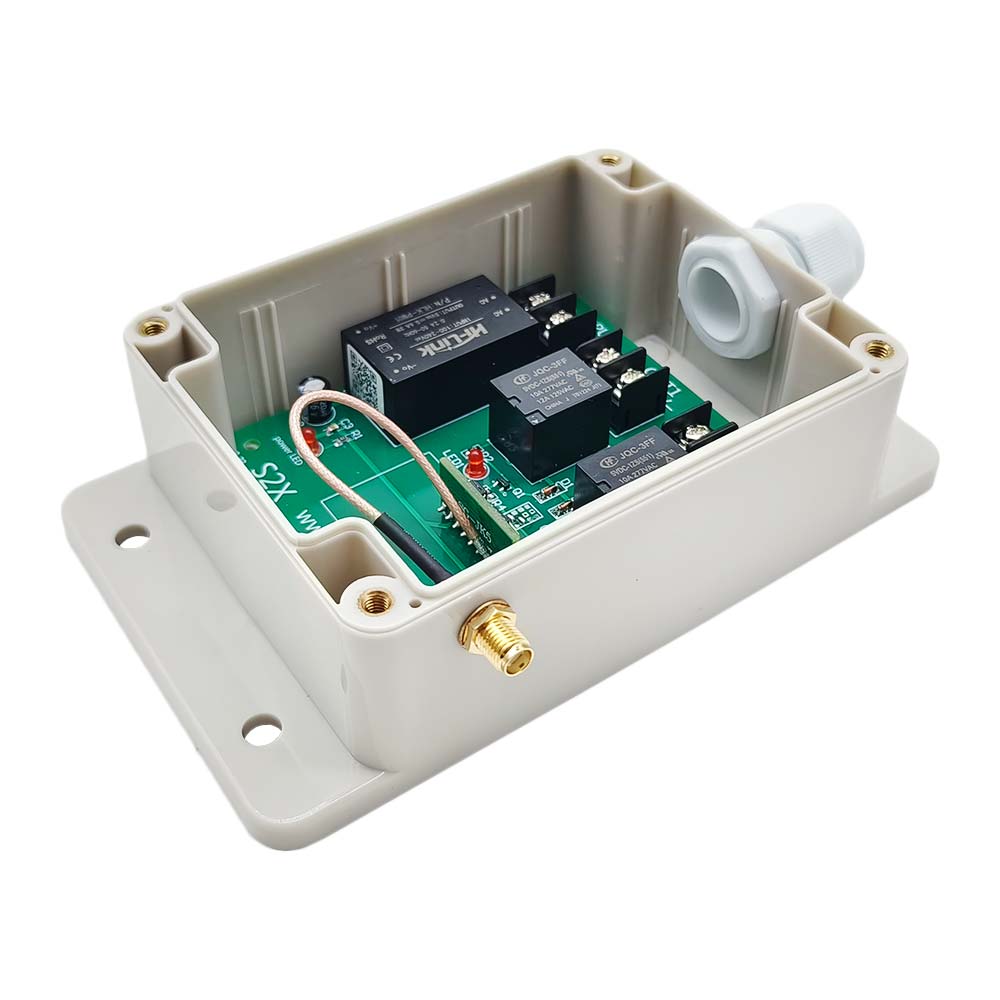

Empfänger:
Modell Nr.: S2X-AC220
Kanal: 2 CH
Kontrolle Modi: Toggle, Momentan, Verklinkte, Momentan + Toggle
Kodierungsart: Festkode
Zeichenkodierung: Durch Ablernen
Stromversorgung (Betriebsspannung): AC100~240V

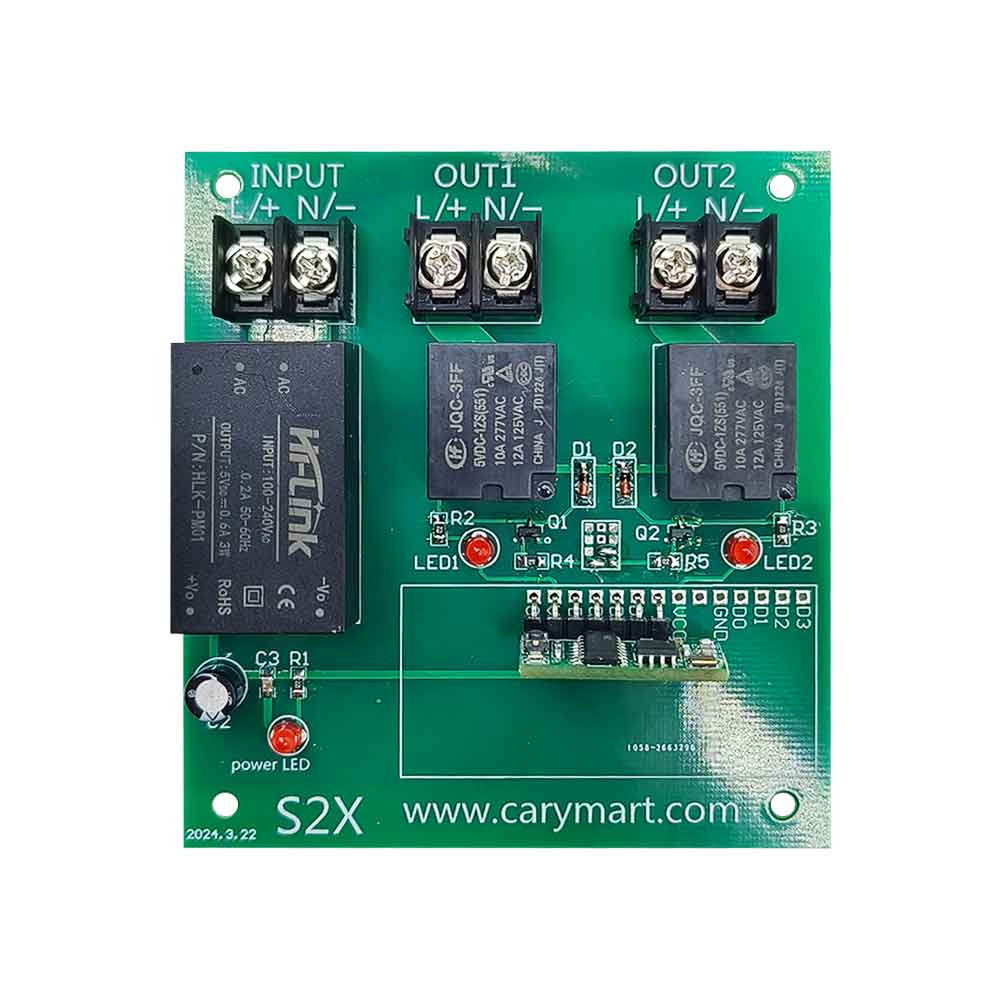

Maße der PCB: 90mm x 59mm x 18mm
Maße des Koffers: 100mm x 68mm x 50mm
Maximale Betriebsstrom: 10A / jeder Kanal
Abeite mit Festcode Sender oder Lerncode-Sender

Sender:
Modell Nr.: C-2
Kanal: 2 Knopf
Entfernung der Fernbedienung: 100m / 300ft (Theoretisch)
Kodierung: Festkode durch Löten
Einheitsmaße: 58mm x 39mm x 16mm
Stromversorgung: 1 x 23A -12V Batterie (incl., Dauert ca. 12 Monate)

Geeigneter Sender:
Der Empfänger kann mit verschiedenen Sender arbeiten, wie Model C-2 / C-3(100M), CWB-2 / CWB-3 (50M, wasserdicht), CP-2 (500M), or CB-2 / CB-3 (1000M) usw.
Wenn Sie den Empfänger in Toggle oder Momentan Kontrollmodus, sollen Sie zwei Taste Sender wie C-2 (100M), CWB-2 (50M, wasserdicht), CP-2 (500M), or CB-2 (1000M) usw.. Wenn Sie den Empfänger in Verklinkte Kontrollmodus, sollen Sie drei Taste Sender wie C-3 (100M), CWB-3 (50M, wasserdicht), or CB-3 (1000M) usw..

Reichweite:

Die Entfernung (mit dem Sender wie C-2 ) von 100M ist ein theoretische Wert. Es soll auf einer öffentlichen Erde bedient werden,darauf gibt es keine Absperrung und keine Interferenz .Aber in wirklichem Leben verhindert das Funksignal durch Bäume,Wände oder andere Bauwerke ,noch kann es durch anderen Signale gestört werden. Deshalb ist die wahre Entfernung kleiner als 100M.

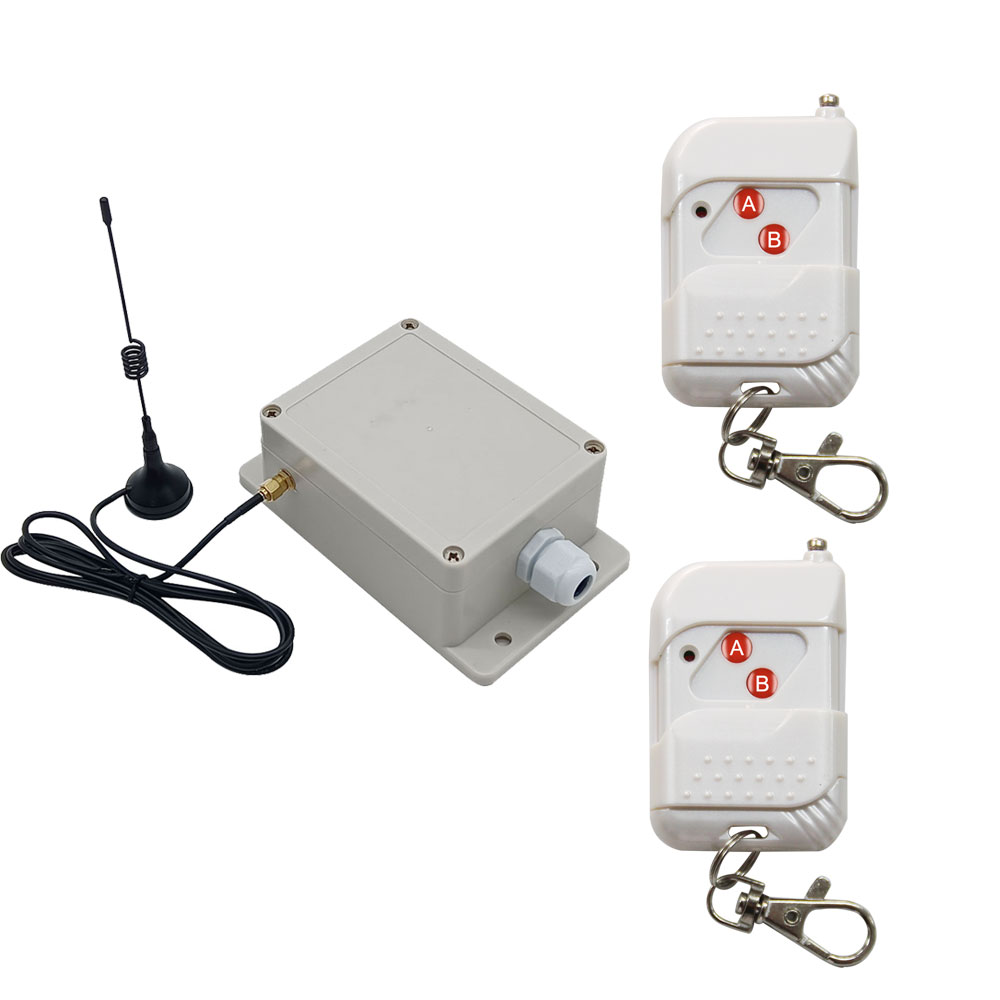

Mit Antenne oder CB-Serie Sender kann es die Reichweite erhöhen.

Beschreibung über die Kontrollmodus:
Es gibt 3 verschiedene Betriebsarten, die zu insgesamt 4 verschiedenen Steuerungsmodi zusammengestellt wurden. Die Betriebsarten sind
Schalter-Modus (toggle)
Der Empfänger arbeitet als Schalter, jeder Druck einer Taste auf der Fernbedienung (FB) schaltet das Relais um. Ist es an, wird es ausgeschaltet, ist es aus, wird es eingeschaltet
Taster-Modus (momentary)
Der Empfänger arbeitet als Taster, das Relais zieht so lange an, wie die Taste gedrückt wird. Lässt man die Taste los, ist das Relais wieder aus
Verbunden (latched / Verklinkte )
Alle Kanäle sind miteinander verbunden. Jeder Druck auf eine Taste schaltet das zugehörige Relais ein und alle anderen Relais (einer Gruppe) aus.

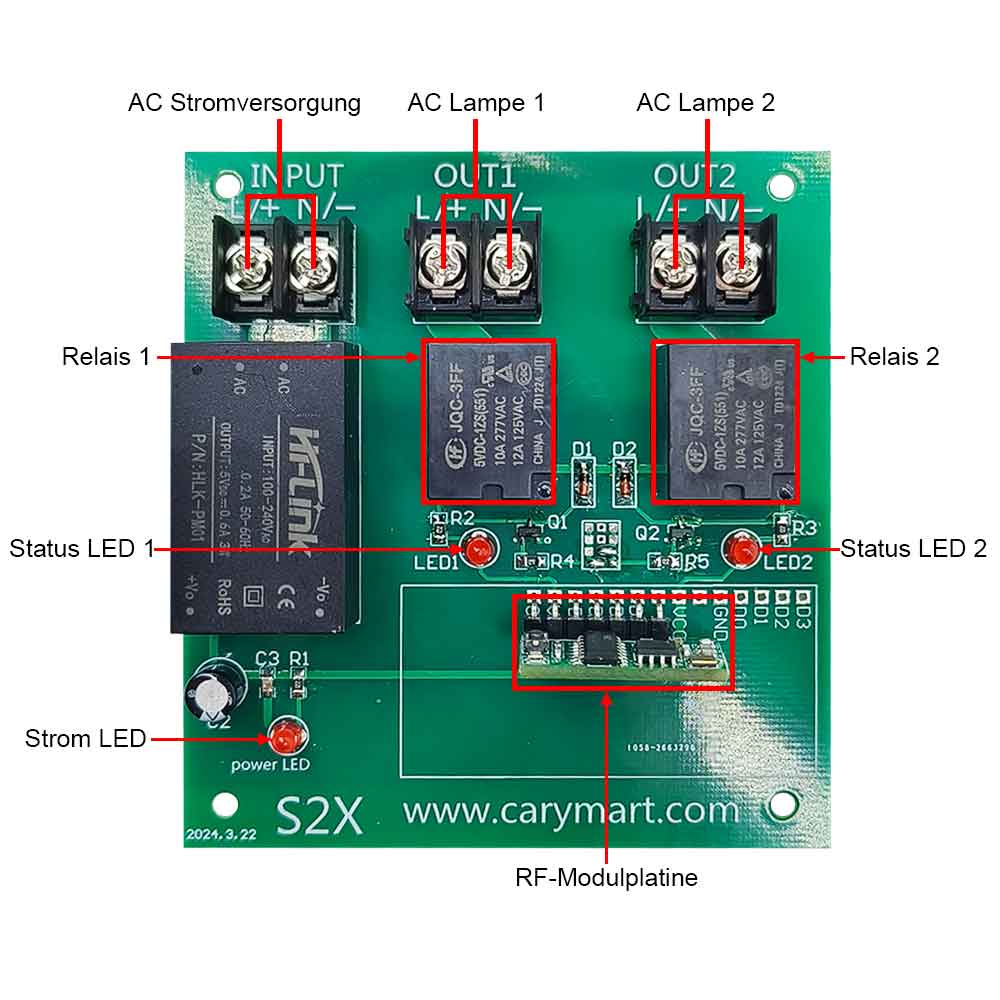

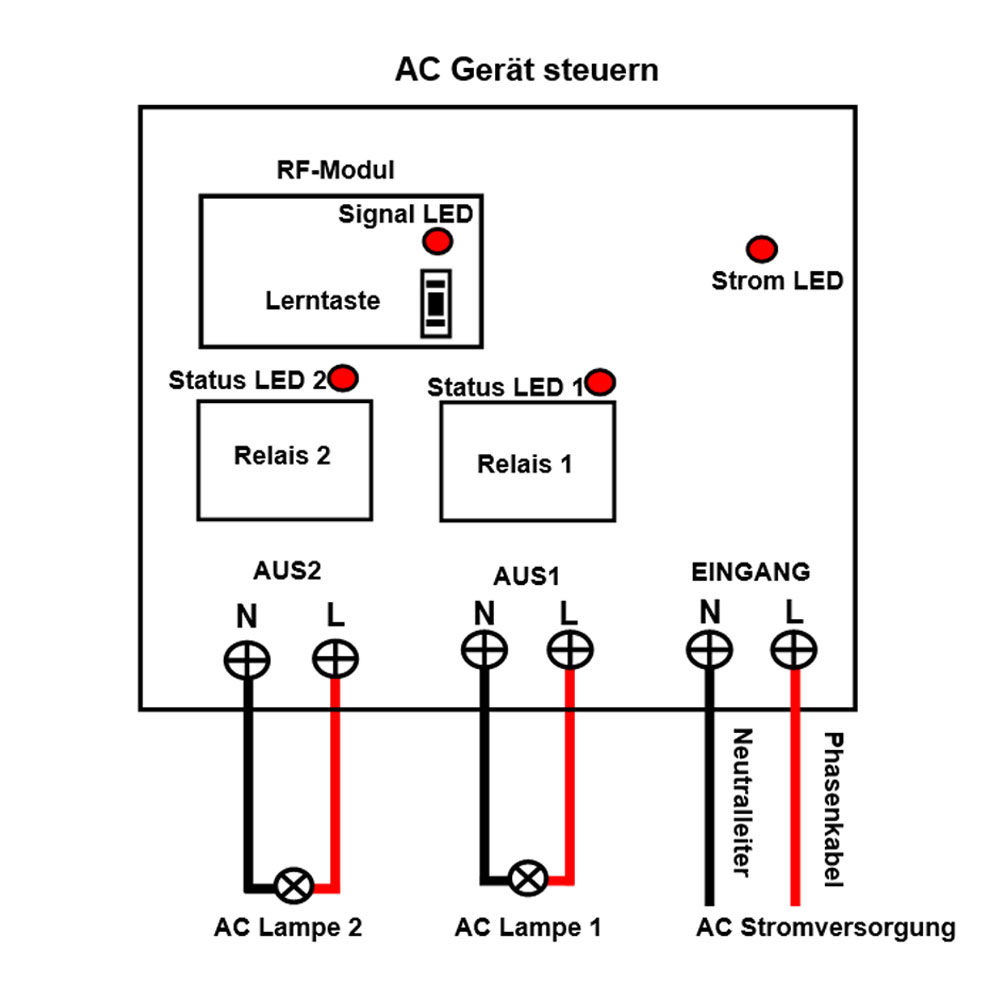

Verdrahtung:

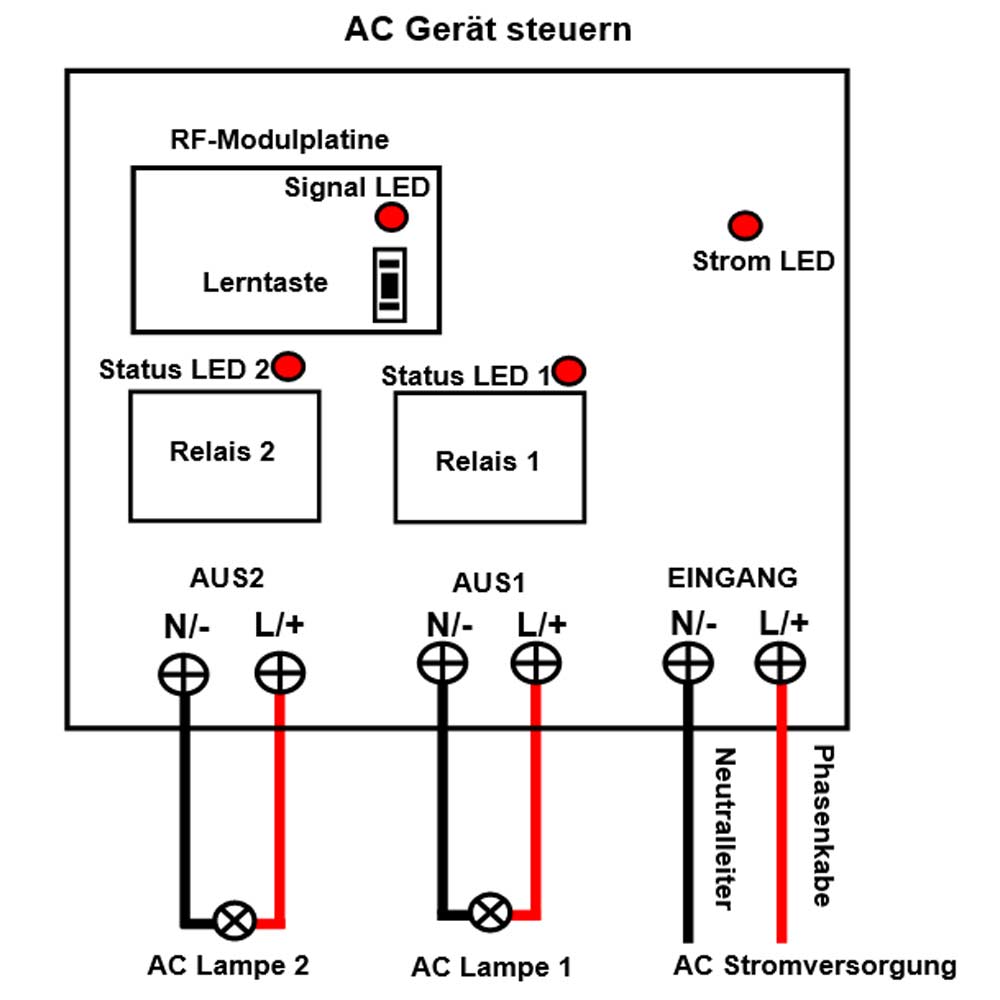

Wenn Sie AC230V Licht steuern, machen Sie wie folgende.
1) Schließen das Energiebündel von AC Stromversorgung an Klemme “L / +” von Eingang / INPUT an, und schließen den Nullleiter von AC Stromversorgung an Klemme “N / -” von Eingang / INPUT an.
2) Schließen eine Seite von AC Lampe an Klemme “L / +” von Ausgang / OUTPUT an, und schließen andere Seite von AC Lampe an Klemme “N / -” von Ausgang / OUTPUT an.

Benutzung:
Einstellung verschiedener Kontrolle Modi (Wir haben den Empfänger als Toggle Kontrolle Modus vor dem Versand eingestellt, Wenn Sie anderen Kontrolle Modi benutzen wollen, gehen Sie wie folgt.):
Einstellung Kontrolle Modus Toggle (mit Sender C-2): Nur Verbinden mit Steckbrücke-2.
Kontrolle Modus Toggle: Drücken -> Öffnen; Nochmal drücken -> Schließen.
Drücken den Knopf 1: Klemme “OUT1” gibt AC Strom aus. Das Licht 1 ist an.
Drücken den Knopf 1 noch einmal: Klemme “OUT1” stoppt die Ausgabe. Das Licht 1 ist aus.
Drücken den Knopf 2: Klemme “OUT2” gibt AC Strom aus. Das Licht 2 ist an.
Drücken den Knopf 2 noch einmal: Klemme “OUT2” stoppt die Ausgabe. Das Licht 2 ist aus.

Einstellung Kontrolle Modus Momentan (mit Sender C-2): Nur Verbinden mit Steckbrücke-1.
Kontrolle Modus Momentan: Drücken und halten-> Öffnen; Freigeben -> Schließen.
Drücken den Knopf 1 und halten: Klemme “OUT1” gibt AC Strom aus. Das Licht 1 ist an.
Lassen den Knopf 1 frei: Klemme “OUT1” stoppt die Ausgabe. Das Licht 1 ist aus.
Drücken den Knopf 2 und halten: Klemme “OUT2” gibt AC Strom aus. Das Licht 2 ist an.
Lassen den Knopf frei: Klemme “OUT2” stoppt die Ausgabe. Das Licht 2 ist aus.

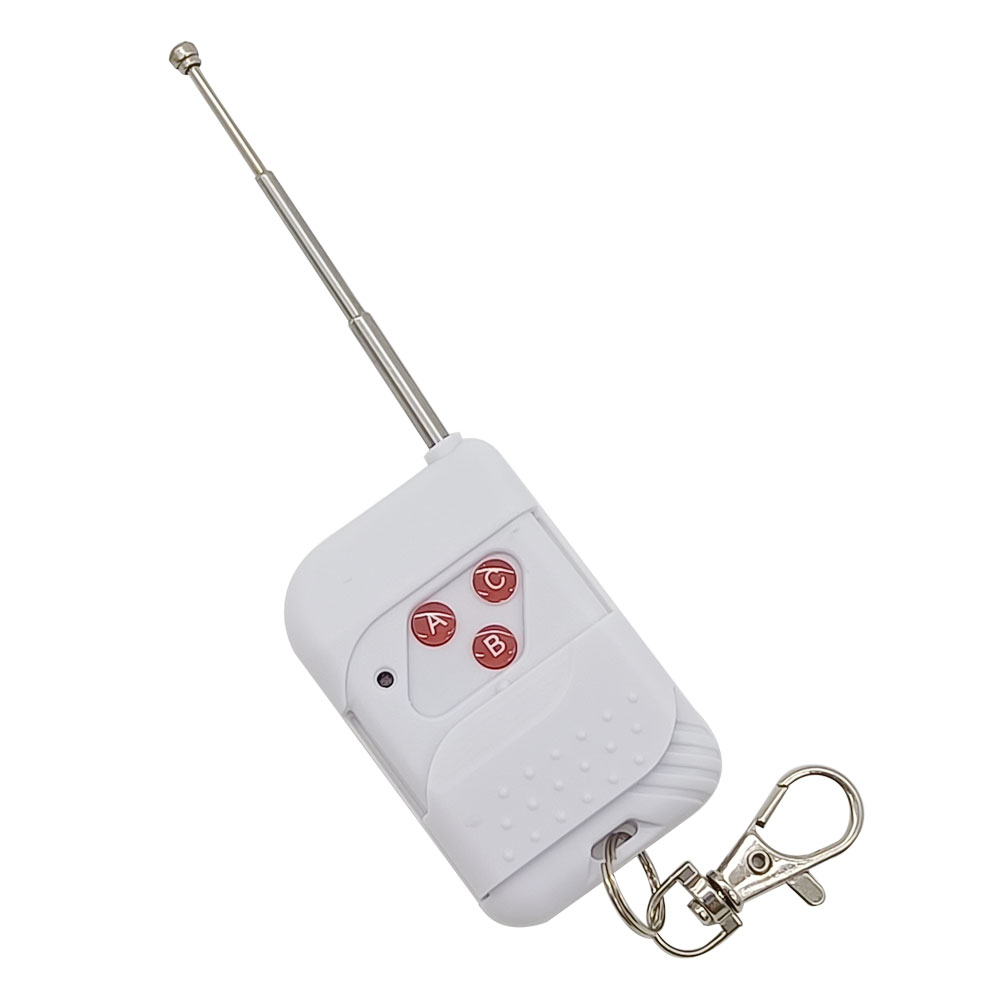

Einstellung Kontrolle Modus Verklinkte (mit Sender C-3): Keinen Kontakt auf Steckbrücke-1 und Steckbrücke-2.
Kontrolle Modus Verklinkte: Drücken ->Öffnen, andere Relais ausschalten; Drücken den anderen Knopf -> Schließen.
Drücken den Knopf C: Klemme “OUT1” gibt AC Strom aus. Das Licht 1 ist an.
Drücken den Knopf B: Klemme “OUT2” gibt AC Strom aus. Das Licht 2 ist an.
Klemme “OUT1” stoppt die Ausgabe. Das Licht 1 ist aus.
Drücken den Knopf A: Klemme “OUT2”stoppt die Ausgabe. Das Licht 2 ist aus.

Einstellung Kontrolle Modus Momentan + Toggle (mit Sender C-2): Kontakt auf Steckbrücke-1 und Steckbrücke-2.
Kontrolle Modus Momentan (Kanal 1): Drücken und halten-> Öffnen; Freigeben -> Schließen.
Drücken den Knopf 1 und halten: Klemme “OUT1” gibt AC Strom aus. Das Licht 1 ist an.
Lassen den Knopf 1 frei: Klemme “OUT1” stoppt die Ausgabe. Das Licht 1 ist aus.
Kontrolle Modus Toggle (Kanal 2): Drücken -> Öffnen; Nochmal drücken -> Schließen.
Drücken den Knopf 2: Klemme “OUT2” gibt AC Strom aus. Das Licht 2 ist an.
Drücken den Knopf 2 noch einmal: Klemme “OUT2” stoppt die Ausgabe. Das Licht 2 ist aus.

Handsteuerunge Klemme:

Der Empfänger hat Handsteuerunge Klemme, Sie können externe Anlage, Sensors, oder Handschalter zur Steuerung des Empfänger verbinden.
1) Signaleingang
Sie können externe Geräte ( mit Kleinsignal-Ausgänge ) an manuelle Klemme 1 ( signal + ) und Klemme 2 ( signal + ) sowie Klemme 3 ( signal - ) anschließen. Der Signalausgang von externem Geräte kann den Empfänger steuern.
Wenn externe Geräte Kleinsignal an Klemme 1 ( signal + ) und 3 ( signal - ) ausgeben, schaltet das Relais 1 ein. Klemme “OUT1” gibt AC Strom aus, und das Licht 1 ist an.
Wenn externe Geräte Kleinsignal an Klemme 1 ( signal + ) und 3 ( signal - ) nicht ausgeben, schaltet das Relais 2 aus. Klemme “OUT1” stoppt die Ausgabe, und das Licht 1 ist aus.
Wenn externe Geräte Kleinsignal an Klemme 2 ( signal + ) und 3 ( signal - ) ausgeben, schaltet das Relais 2 ein. Klemme “OUT2” gibt AC Strom aus, und das Licht 2 ist an.
Wenn externe Geräte Kleinsignal an Klemme 2 ( signal + ) und 3 ( signal - ) nicht ausgeben, schaltet das Relais 2 aus. Klemme “OUT2” stoppt die Ausgabe, und das Licht 2 ist aus.

2) Handschalter
Sie können einen Handschalter an Klemmen 1, 2 und 3. Und dann können Sie diese Handschalter zur Steuerung des Empfänger verwenden.
Wenn Sie Klemmen 1 und 3 verbinden, schaltet das Relais 1 ein. Klemme “OUT1” gibt AC Strom aus, und das Licht 1 ist an.
Und Wenn Sie Klemmen 1 und 3 trennen, schaltet das Relais 1 aus. Klmme “OUT1” stoppt die Ausgabe, und das Licht 1 ist aus.
Wenn Sie Klemmen 2 und 3 verbinden, schaltet das Relais 2 ein. Klemme “OUT2” gibt AC Strom aus, und das Licht 2 ist an.
Und Wenn Sie Klemmen 2 und 3 trennen, schaltet das Relais 2 aus. Klmme “OUT2” stoppt die Ausgabe, und das Licht 2 ist aus.

Löschen den Code
Wir haben Fernbedienung für den Empfänger abgelernt. Wenn Sie den Empfänger nicht mehr mit der Fernbedienung arbeiten möchten, können Sie alle Codes der Fernbedienungen löschen, die in dem Empfänger gespeichert werden.
Hinweis: Drücken Sie den Knopf auf dem Empfänger bis die LED Licht langsam blitzt, dann lassen Sie den Knopf frei, und LED Licht bleibt langsam blitzt. Es bedeutet, dass alle gespeicherte Kodes erfolgreich gelöscht worden sind.

Ablernen der Fernbedienung:
Drücken Sie den Knopf des Empfängers für 1-2 Sekunden, bis das LED Licht leuchtet. Der Empfänger vorbreitet jetzt zu ABLERNEN.
Drücken Sie irgendeinen Knopf der Fernbedienung, Falls das LED Licht 15mal schnell blitzt und dann ausschaltet, bedeutet es, dass das Ablernen erfolgreich ist.
Wenn der Empfänger zu ablernen vorbereitet, drücken Sie nochmal den Knopf des Empfängers und das LED Licht schaltet aus; Das beteutet, dass Ablernen abgebrochen ist. Der Empfänger kann Fernbedienungen mit verschiedener Kodes ablernen.

Beobachtung

  • Die Entfernung von 100M ist ein theoretische Wert. Es soll auf einer öffentlichen Erde bedient werden,darauf gibt es keine Absperrung und keine Interferenz .Aber in wirklichem Leben verhindert das Funksignal durch Bäume,Wände oder andere Bauwerke ,noch kann es durch anderen Signale gestört werden. Deshalb ist die wahre Entfernung kleiner als 100M. Wenn Sie eine grössere Entfernung brauchen , bitte wählen Sie eine andere Serie der Ferbedienung aus, zum Beispiel CB Serie (1000m/3000ft) – Klicken Sie hier ; Oder Sie können dazu eine exterme magnetische Antenne (Modell: 0020909) zusetzen. – Klicken Sie hier.

Garantie:
Auf dieses Gerät gewähren wir 1 Jahre Garantie. Falls die Produkte zwischen der Garantiezeit Qualitätsprobleme haben, senden wir Ihnen erneut ein gleiches Neues kostenfrei, aber Sie müssen die Postgebühr bezahlen.
