Lieferumfang:

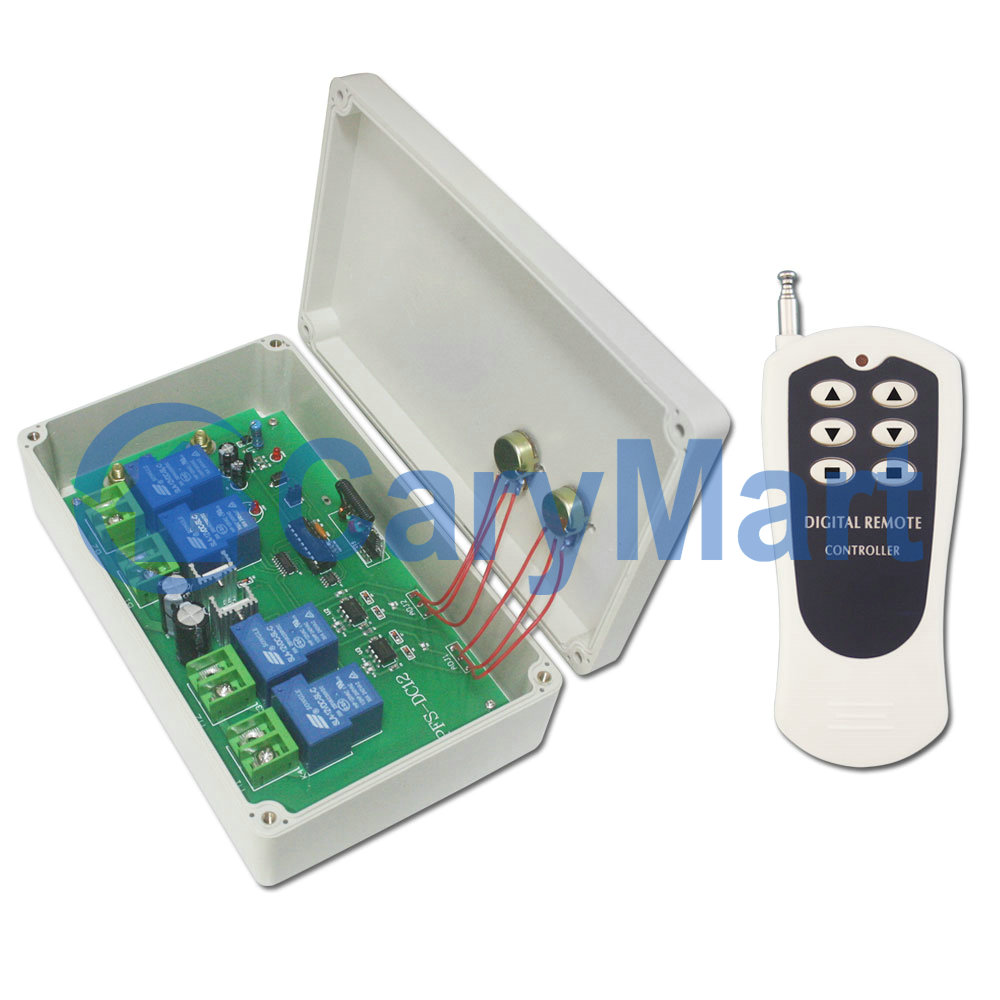

1 x Empfänger: S2PFS-DC12 / S2PFS-DC24
1 x Handsender: CV-6-2
1 x Bedienungsanleitung
Anwendung:
Dieser Empfänger ist eine drahtlose Steuerung für Gleichstrommotoren oder
Linearantriebe, er und der Sender bilden ein funk Sender-Empfänger-System.
Wenn Sie zwei Gleichstrommotor an diesen Empfänger anschließen, können Sie
jeden Motor mit der Fernbedienung in positive oder umgekehrte Richtung
drehen. Wenn Sie zwei DC Linearantriebe an diesen Empfänger anschließen,
können Sie jeden Linearantrieb mit der Fernbedienung auszufahren oder
einzufahren. Sie können auch die Geschwindigkeit jeder Gleichstrommotor oder
Linearantrieb mit zwei Knöpfen am Empfänger einstellen.
Merkmal:
Drahtlose Steuerung, einfach zu installieren.
Geeignet für Gleichstrommotor oder Linearantrieb.
Zwei Betriebs spannungs versionen: DC 12V oder 24V optional.
Zwei Arbeitsmodi.
Hohe Leistung: Jeder Kanal kann mit einem maximalen Strom von 30 A arbeiten.
Sie können zwei Motoren so betreiben dass er sich in positiver oder
umgekehrter Richtung dreht über die Tasten im Empfänger oder über die
Fernbedienung.
Sie können zwei Linearantriebe zum Ein oder Ausfahren betätigen über die
Tasten im Empfänger oder über die Fernbedienung.
Sie können die Geschwindigkeit jeder Gleichstrommotor oder Linearantrieb mit
zwei Knöpfen am Empfänger einstellen.
Sie können den Sender / die Fernbedienung verwenden um den Empfänger von
jedem Ort innerhalb eines zuverlässigen Arbeitsabstands aus zu steuern.
Das Funksignal des Senders kann durch Wände, Böden, Türen oder Fenster, aber
es wird einige Betriebsreichweite verlieren.
Der Empfänger hat den eingebauten Schutz vor Gegenstrom und übermäßigem
Strom.
Der Empfänger arbeitet nur mit dem ausgewählten Sender, der mit dem
Empfänger gekoppelt ist.
Ein oder einige Sender / Fernbedienungen können einen oder einige Empfänger
steuern gleichzeitig.
Es können zwei oder mehr Empfänger verwendet werden in der gleichen Gegend.

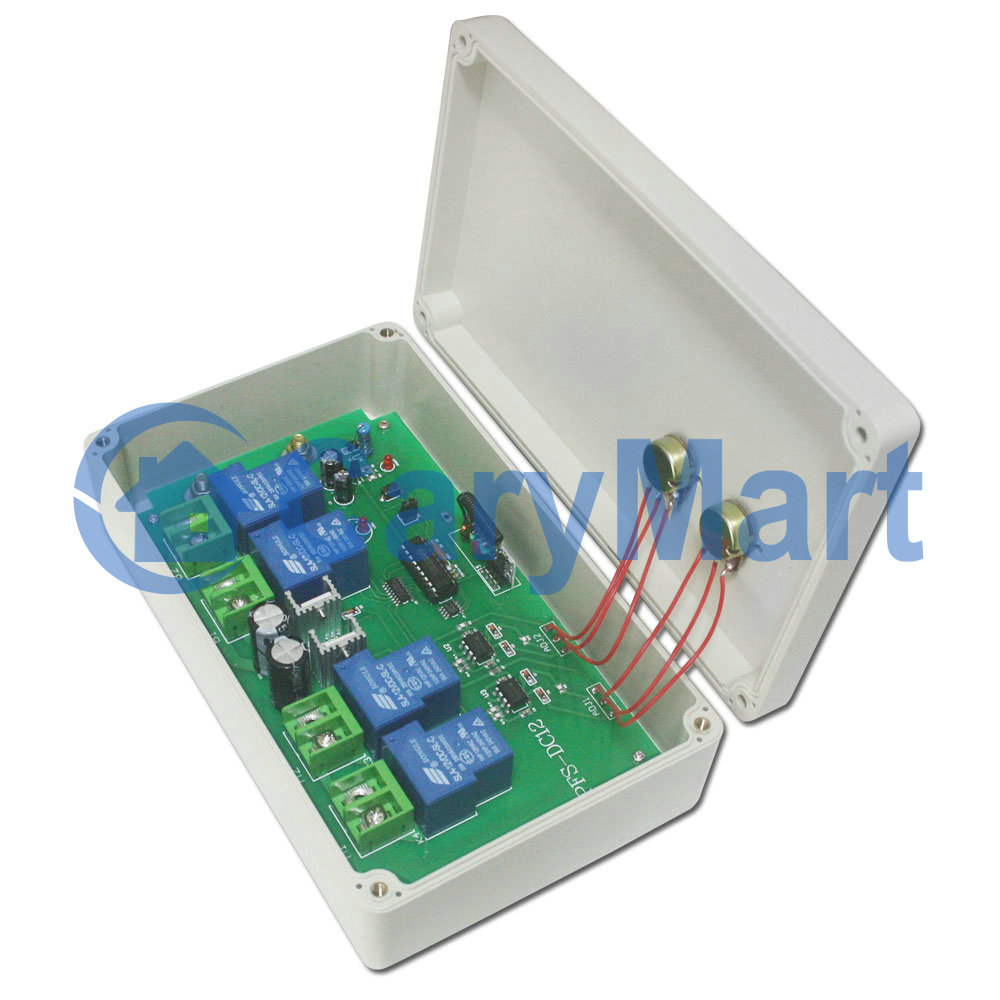

Empfängerparameter:
Modell: S2PFS-DC12 / S2PFS-DC24
Betriebsspannung: 12±1 VDC (Modell S2PFS-DC12) oder 24±2 VDC (Modell
S2PFS-DC24), die Betriebsspannung muss bei der Bestellung angegeben werden.
Ausgangsspannung: 12 VDC (Modell S2PFS-DC12) oder 24 VDC (Modell S2PFS-DC24)
Arbeitsfrequenz: 433,92 MHz
Ruhestrom: ≤6mA
Kanal: 2 CH, kann mit 2 DC-Motoren oder 2 Linearantrieben arbeiten
Nennstrom: 30 A / jeder Kanal, daher darf der maximale Anlaufstrom des
Linearantriebs oder des Motors 30A nicht überschreiten.
Drahtbereich für die Terminals: 22-12 AWG
2 Wählbare Modi: Verriegelung, Momentan
Betriebstemperatur: -20°C bis +70°C
Gehäusegröße: 200 x 120 x 55 mm
PCB-Größe: 185 x 105 x 30 mm
Parameter des Fernsteuerung / Handsender:
Modell Nr.: 0021052 (CV-6-2)
Kanal/Knopf: 6
Symbol des Knopfs: zwei ▲, zwei▼, zwei ■
Betriebsspannung: 12V (1 x 23A -12V Batterie, kann 12 Monate benutzt werden)
Betriebsstrom: 15mA
Betriebsfrequenz: 433Mhz
Sendeentfernung: 500m / 1500ft (theoretisch)
Wenn Sie die teleskopische Antenne verlängern, wird die Arbeitsreichweite
erweitern, die Arbeitsreichweite ist doppelt so große als früher.
Anpassung Modus: ASK
Betriebstemperatur: -20 °C bis+70 °C
Einheit Mass: 110mm x 50mm x 18mm
Passende Fernbedienungen:
Dieser Empfänger kann mit verschiedenen Sendern arbeiten, wie das Modell
CV-6-2
(500 Meter) oder
CB-6
(1000 Meter).
Arbeitsentfernung:
Dieser Empfänger und verschiedene Sender bilden ein komplettes Set, mit dem
unterschiedliche Arbeitsabstände erreicht werden können. Wenn es und der
Sender CV-6-2 beispielsweise ein komplettes Set bilden, kann der maximale
Arbeitsabstand in einem offenen Bereich 500 Meter erreichen. Wenn es und der
Sender CB-6 ein komplettes Set bilden, kann der maximale Arbeitsabstand in
einem offenen Bereich 1000 Meter erreichen.
Der maximale Arbeitsabstand basiert auf theoretischen Daten, die ohne
Barrieren und ohne Störungen vorliegen würden. Aber in wirklichem Leben wird
es durch Bäume, Mauern oder andere Gebäude behindert und durch andere
Funksignale gestört. Daher kann es sein, dass der tatsächliche
Arbeitsabstand diesen maximalen Abstand nicht erreicht.
Der mit einer externen Antenne ausgestattete Empfänger hat einen größeren
Arbeitsbereich als der mit einer internen Antenne ausgestattete Empfänger.
Verwendung:
Der Empfänger kann zur Steuerung von zwei DC 12V / 24V Motoren oder
Linearantrieben verwendet werden. Wenn die Stromversorgung dieser Geräte DC
12 V beträgt, sollten Sie den Empfänger mit derselben DC 12 V Version
wählen; und wenn die Stromversorgung dieser Geräte DC 24 V beträgt, sollten
Sie den Empfänger mit derselben DC 24 V Version wählen.

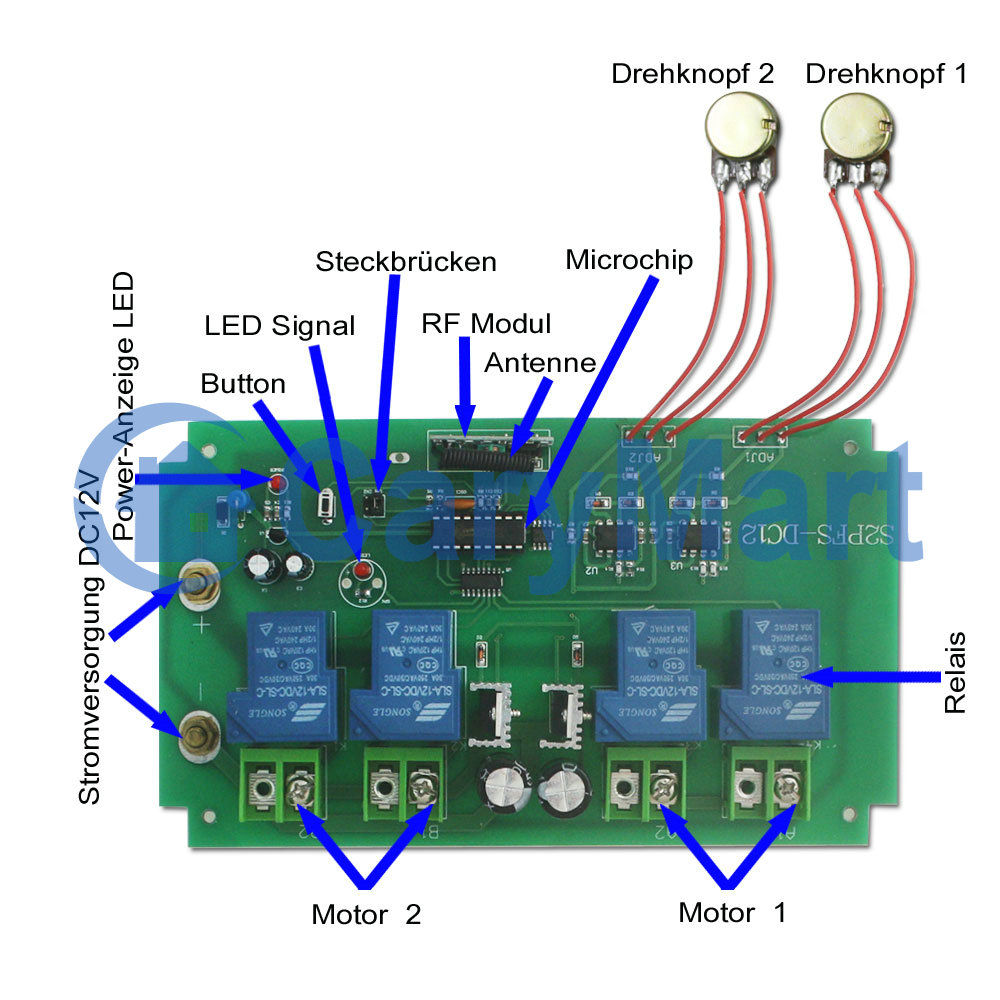

Verdrahtung:
Wenn Sie zwei 12V / 24V Motoren oder Linearantriebe steuern möchten, gehen
Sie wie folgt vor:

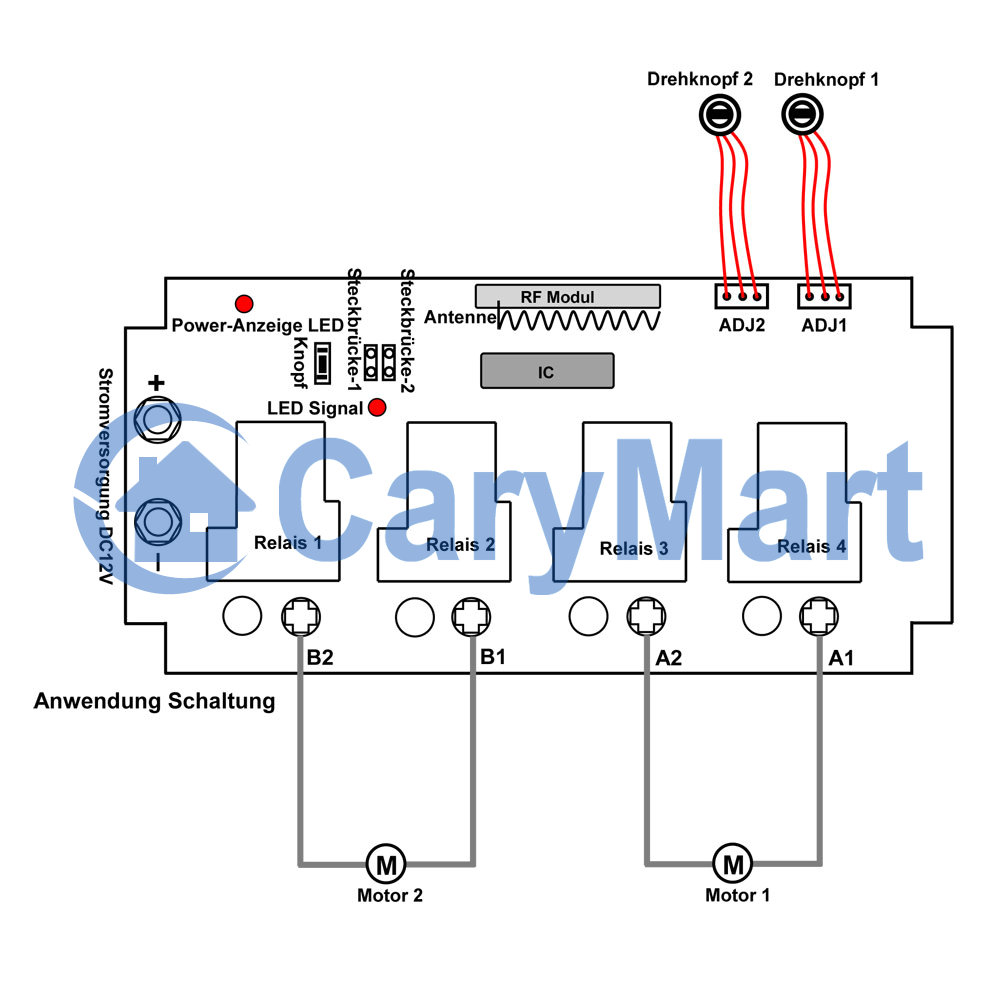

1) Verbinden Sie den Pluspol der DC Stromversorgung an Klemme <+> des
Eingangs, und verbinden Sie den Minuspol der DC Stromversorgung an Klemme
<-> des Eingangs.
2) Verbinden Sie zwei Drähte eines Motors oder Linearantriebs an den Klemmen
<A1> und <A2>, verbinden Sie zwei Drähte eines anderen Motors oder
Linearantriebs an den Klemmen <B1> und <B2>. Sie können diese beiden Drähte
austauschen, um die Drehrichtung des Motors oder die Bewegungsrichtung des
Linearantriebs zu ändern.
Einstellen des verschiedenen Kontrolle Modis:
Wir haben den Empfänger vor dem Verlassen des Werks in den Verriegelung
Modus versetzt, Wenn Sie den Momentan modus verwenden möchten, gehen Sie wie
folgt:
1) Einstellung der Modus Verriegelung: Schließen Sie keine Pins kurz.
Der Betrieb durch den Sender, wie CV-6-2:
Drücken Sie die linke Taste ▲ am Sender: Motor 1 dreht in positiver Richtung,
oder Linearantrieb 1 fährt nach außen aus.
Drücken Sie die linke Taste ▼ am Sender: Motor 1 dreht in umgekehrter
Richtung, oder Linearantrieb 1 fährt nach innen ein.
Drücken Sie die linke Taste ■ am Sender: Motor 1 oder Linearantrieb 1 stoppt.
Drücken Sie die rechte Taste ▲ am Sender: Motor 2 dreht in positiver
Richtung, oder Linearantrieb 2 fährt nach außen aus.
Drücken Sie die rechte Taste ▼ am Sender: Motor 2 dreht in umgekehrter
Richtung, oder Linearantrieb 2 fährt nach innen ein.
Drücken Sie die rechte Taste ■ am Sender: Motor 2 oder Linearantrieb 2
stoppt.
Hinweis: Wenn Sie die Bewegungsrichtung des Motors oder Linearantriebs
ändern möchten, du solltest es zuerst stoppen, und dann so betreiben dass er
in die andere Richtung läuft.
2) Einstellung der Modus Momentan: Schließen Sie zwei Pins an der CN1
Position kurz.
Der Betrieb durch den Sender, wie CV-6-2:
Drücken und halten die linke Taste ▲ am Sender: Motor 1 dreht in positiver
Richtung, oder Linearantrieb 1 fährt nach außen aus.
Lassen Sie die linke Taste ▲ los: Motor 1 oder Linearantrieb 1 stoppt.
Drücken und halten die linke Taste ▼ am Sender: Motor 1 dreht in umgekehrter
Richtung, oder Linearantrieb 1 fährt nach innen ein.
Lassen Sie die linke Taste ▼ los: Motor 1 oder Linearantrieb 1 stoppt.
Drücken und halten die rechte Taste ▲ am Sender: Motor 2 dreht in positiver
Richtung, oder Linearantrieb 2 fährt nach außen aus.
Lassen Sie die rechte Taste ▲ los: Motor 2 oder Linearantrieb 2 stoppt.
Drücken und halten die rechte Taste ▼ am Sender: Motor 2 dreht in
umgekehrter Richtung, oder Linearantrieb 2 fährt nach innen ein.
Lassen Sie die rechte Taste ▼ los: Motor 2 oder Linearantrieb 2 stoppt.
So stellen Sie die Geschwindigkeit von zwei Motoren oder Linearantrieben
mit den Knöpfen ein:
Drehen Sie den Drehknöpf im Uhrzeigersinn, die Geschwindigkeit wird
beschleunigt.
Drehen Sie den Drehknöpf gegen den Uhrzeigersinn, die Geschwindigkeit wird
langsamer.
Der Drehknöpf 1 steuert den Motor 1 oder das lineare Stellglied 1; Der
Drehknöpf 2 steuert den Motor 2 oder den Linearantrieb 2.
So koppeln Sie den Fernbedienung mit dem Empfänger:
Hinweis: Wir haben den Fernbedienung vor Verlassen des Werks mit dem
Empfänger gekoppelt.
1) Drücken Sie die Lerntaste im Empfänger für 1~2 Sekunden, die Signal LED
im Empfänger leuchtet, dies bedeutet der Empfänger geht in den Lernstatus.
2) Drücken Sie eine beliebige Taste am Fernbedienung, wenn die Signal LED 15
Mal schnell blinkt und dann erlischt, dies bedeutet dass die Paarung
erfolgreich war.
3) Der Empfänger kann mehrere Fernbedienungen mit verschiedenen kodes lernen.
So löschen Sie alle Sender kodes gespeichert im Empfänger:
Wir haben gekoppelt den Sender mit dem Empfänger, wenn Sie nicht möchten
dass der Empfänger mit dem Sender zu arbeiten, Sie können löschen alle kodes
gespeichert im Empfänger.
Bedienung: Drücken und halten Sie die Lerntaste im Empfänger bis Signal LED
langsam blinkt; Lassen Sie die Taste los, die Signal LED blinkt weiterhin
langsam. Das bedeutet dass alle gespeicherten kodes erfolgreich gelöscht
wurden.
