2CH Potentialfreier Funkschalter Relaisausgang 2000M DC 6V 9V 12V 24V Hochleistungsschalter 12V 24V mit Antenne


Preis: €69.38

Anzahl:    Bewertung schreiben

  • Artikelnummer: 0020339 (S2PU-DC12-ANT3+CB-2/CB-3)

Bitte wählen Sie:



























Dieses 2-Kanal Relais Funkfernsteuerung Set kann für Fernbedienung von 2 Elektrogeräte mit Hochleistung in 4 Kontrollmodus verwendet werden. Es kann auch für hochbelastete Motorsteuerung verwendet werden. Die Arbeitsentfernung kann bis zu 100m sein. Das Set wird normalerweise für Kontrolle der Lampen, Motoren, elektrische Türe / Garagentor, Rolladen, Ankerwinde usw. verwendet. Drei Betriebsspannungen von DC 9V / 12V / 24V und zwei Sendefrequenzen 315MHz / 433MHz werden angeboten.

Das Bedienungsvideo des Funkfernsteuerung Setes als Motor Regler mit Hochleistung besuchen Sie bitte HIER bei Youtube.


Handbuch
(De)

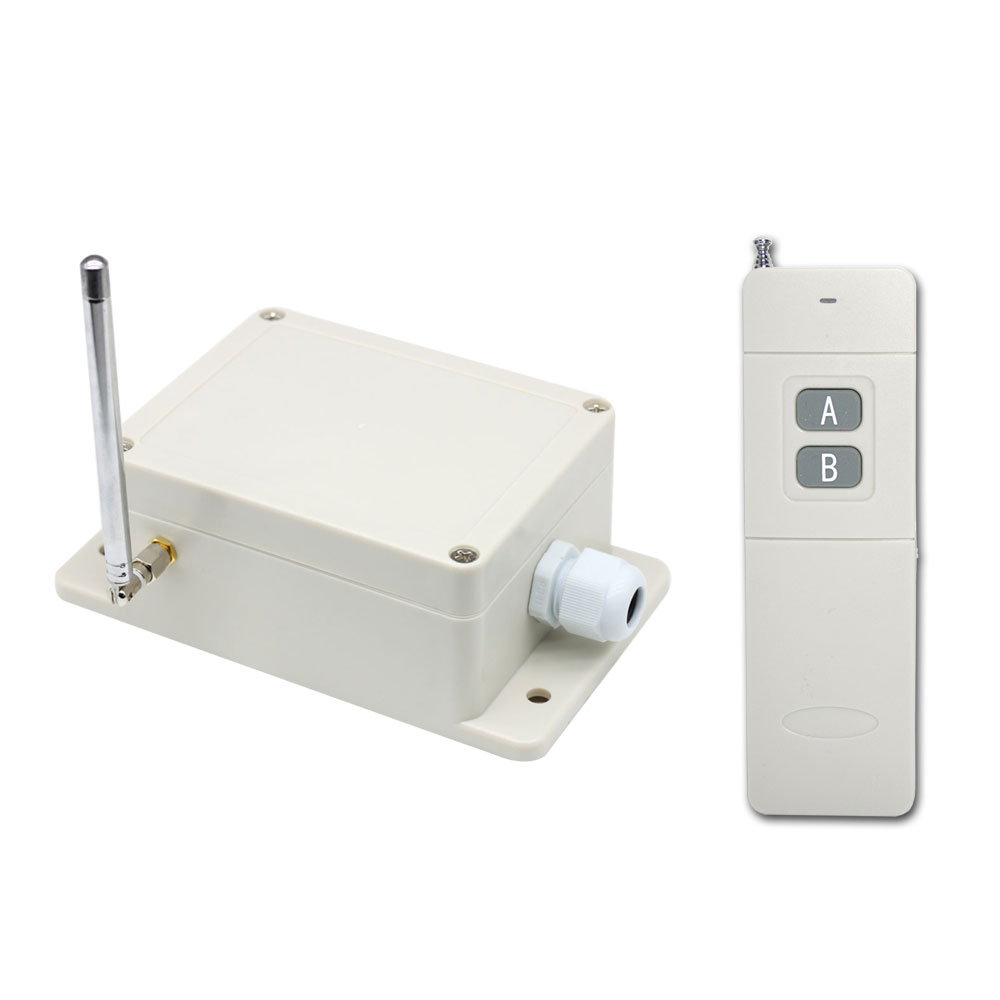

Lieferumfang:

  • 1 x Empfänger: S2PU-DC12-ANT3 / S2PU-DC24-ANT3 (2 Kanäle / Vier Kontrollmodi)
  • 1x Sender: CB-2
  • 1 x Bedienungsanleitung

Feature:
1. Anwendung: Es kann in der Industrie-Automatisierung-, Landwirtschaft - und Heim-Automation, wie Fabrik, haus, bauernhof, weide, Fahrzeugen, Schiffen, Offshore-Betrieb, Luftfahrzeug, Feld Anruf, usw. Drahtlose Fernbedienung Produkte auf Land, Wasser und Luft, wie Funklichtschalter, Sirenen, Schlösser, Motoren, Vertilatoren, Winden, Jalousien, Elektrozylinder, Türen, Fenster, Elektromagnetventile, Signalisierung, Geschäftsschilder usw.
2. Drahtlose Steuerung, einfach zu installieren. Mit Antenne kann es eine bessere Reichweite haben.

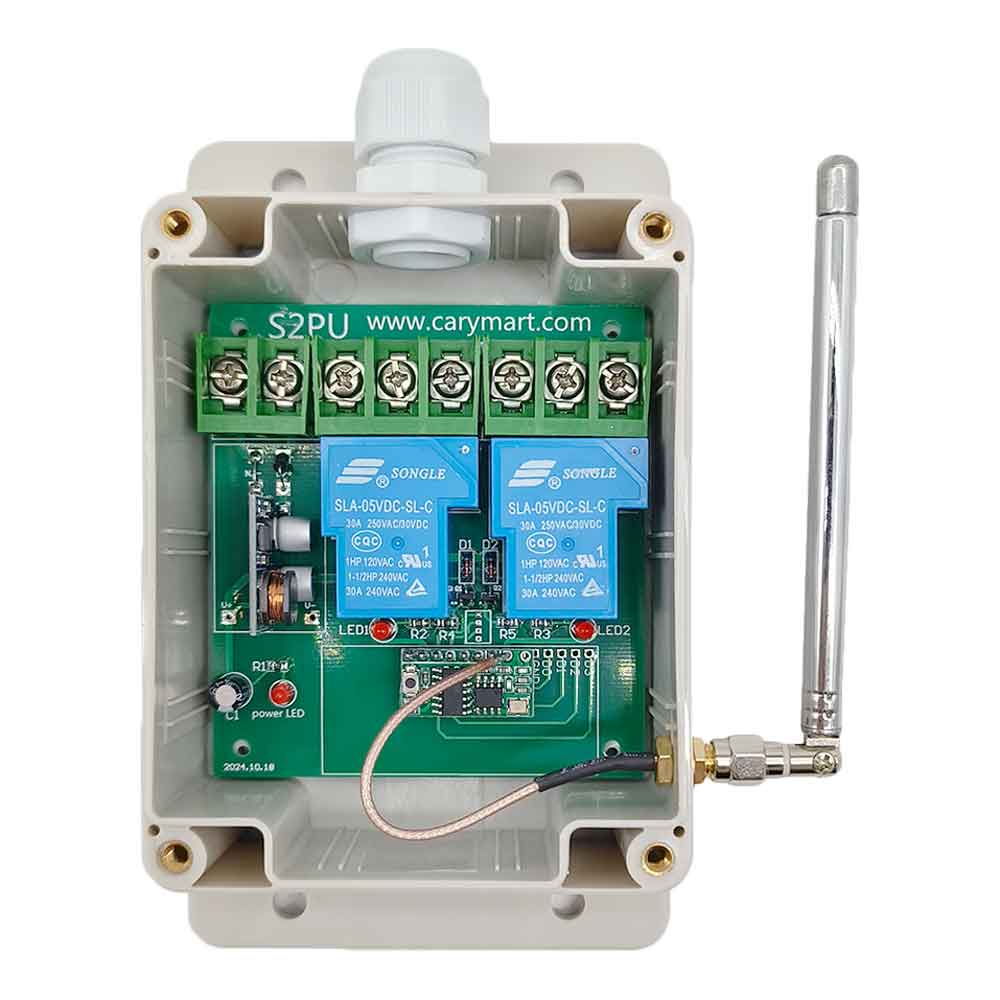

3. Wasserdicht: Der Empfänger hat wasserdichte Gehäuse und wasserdichter Steckverbinder. Es kann im Freien installiert werden.
4. Relaisausgang: dieser Empfänger ist Relaisausgang. Es kann DC und AC Anlagen steuern. Die Klemmen sind NO / NC (normalerweise geöffnet / normalerweise geschloßen ) und es ist wie ein Funkschalter. Es bedeutet, Sie sollen auch eine separate Stromversorgung an Relaisausgang anschließen.
5. Hochleistung: Jeder Relaisausgang kann bei Höchststrom 30A betreiben. Die maximale Leistung von Geräte ist 360W/12V, 180W/6V, 270W/9V, 720W/24V, 3000W/110V, 6000W/220V.
6. Mit verkabelte Steuerklemmen : Sie können manuelle Schalter oder externe Geräte zur Steuerung des Empfängers anschließen.
7. Design mit mit geringer Leistung und Hochgeschwindigkeits-CMOS-Technik.
8. Sie könnten den Empfänger mit Sender(Fernbedienung) von jedem Ort innerhalb einer zuverlässigen Entfernung ein / aus schalten. Die drahtlose Funksignale können durch Wände, Böden und Türen laufen
9. Geschutzt vor Gegenstrom und übermäßigem Strom.
10. Zuverlässige Steuerung: Der Empfänger arbeitet nur mit dem Sender verwenden,der den gleichen Code verwendet.
11. Ein / einige Sender können ein / einige Empfänger gleichzeitig kontrollieren.
12. Sie können zwei oder mehrere Geräte am selben Ort verwenden.

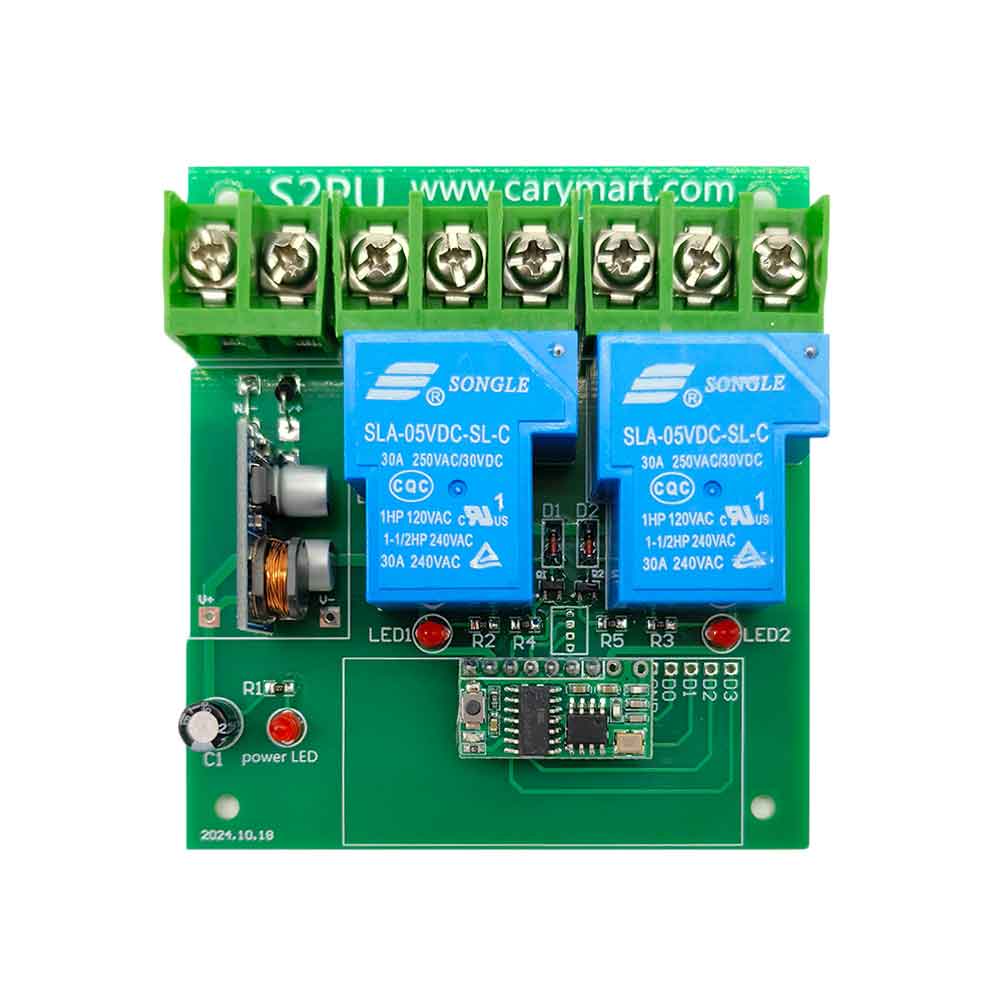

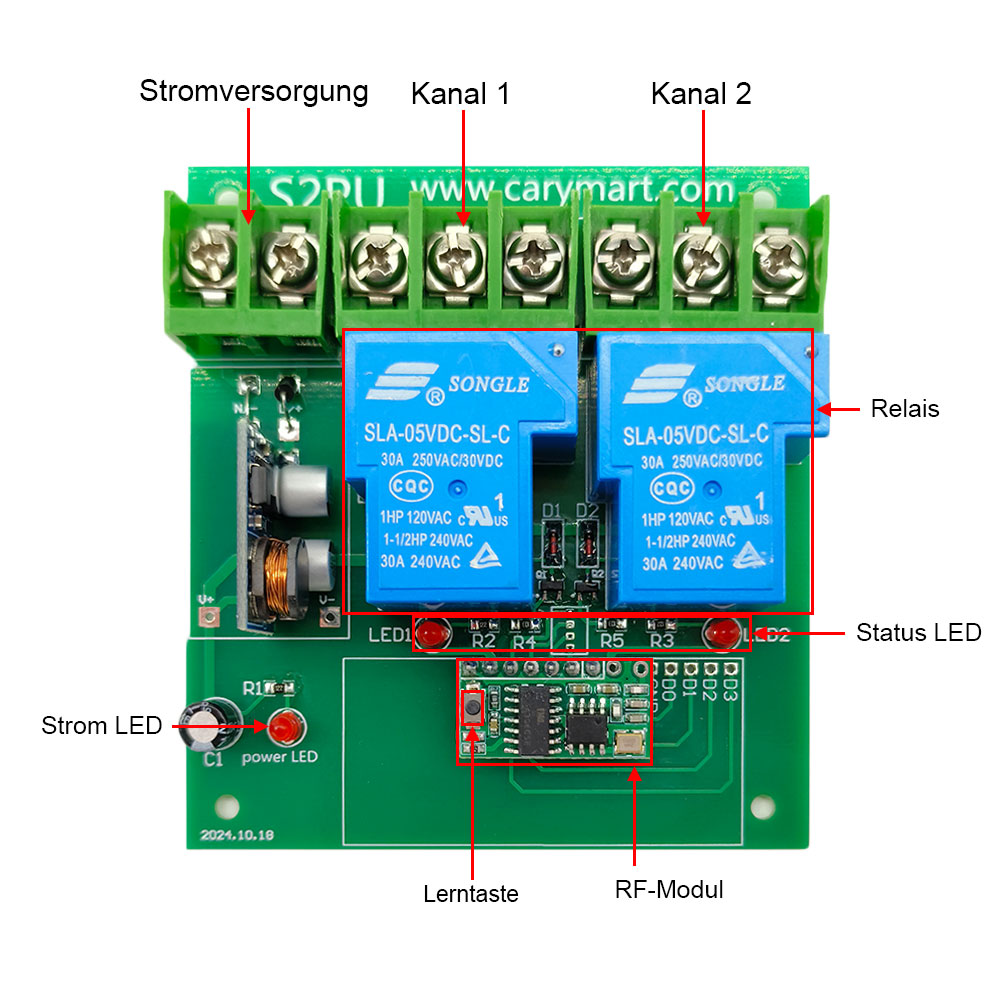

Empfänger:
Modell Nr.: S2PU-DC06-ANT3/ S2PU-DC09-ANT3 / S2PU-DC12-ANT3 / S2PU-DC24-ANT3
Stromversorgung (Betriebsspannung): Gleichstrom
Ausgang: Relaisausgang (normal geöffnet und normal geschlossen)
Arbeitsspannungsbereich von Relais: AC110 ~ 240V oder DC0 ~ 28V
Frequenz: 315MHz / 433MHz
Kanal: 2CH
Kontrolle Modi: Toggle, Momentan, Verklinkte, Toggle+ Momentan
Maximale Arbeitsstrom : 30A / jeder Kanal
Ruhestrom: ≤6mA
Maße der PCB: 140mm x 73mm x 18mm
Maße des Koffers: 192mm x 100mm x 45mm
Arbeit mit Festcode-Sender oder Einlernen-Sender lernen.

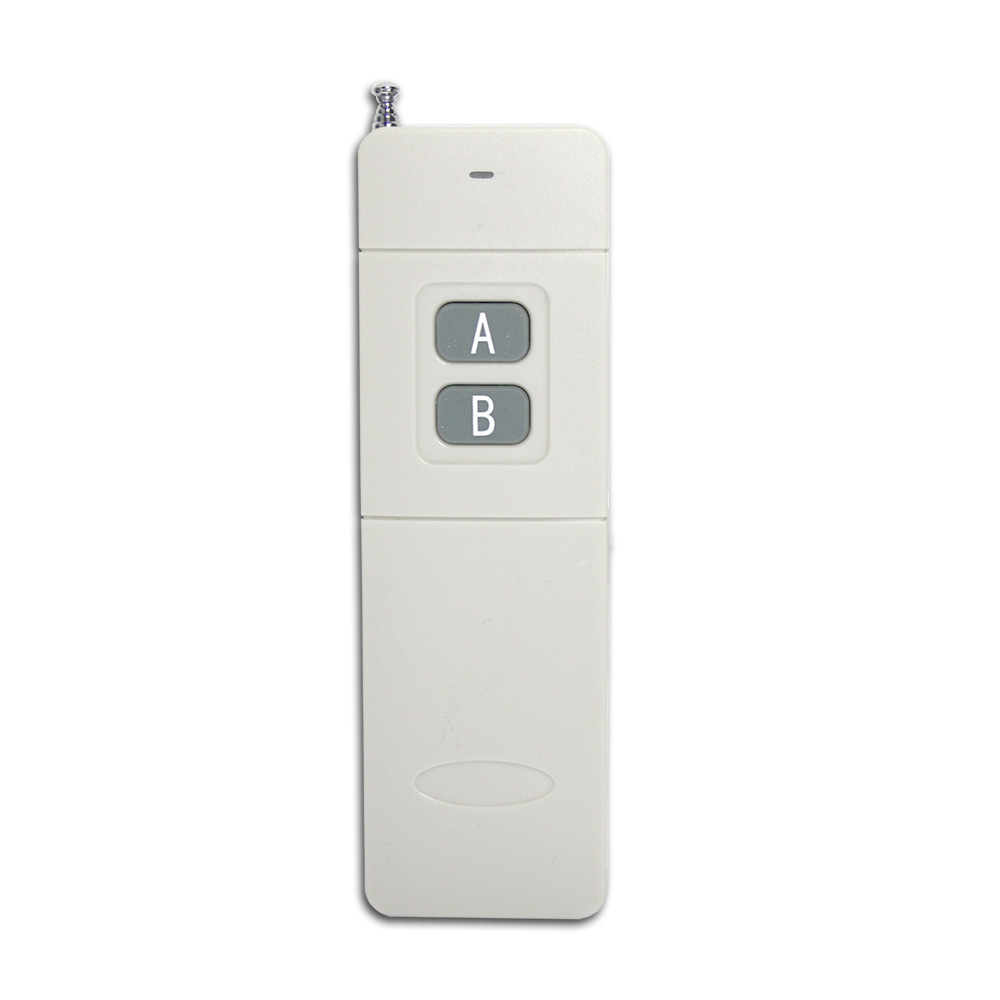

Sender:
Modell Nr.: CB-2
Kanal: 2 CH
Reichweite der Fernbedienung: 1000m / 3000ft (theoretisch)
Kodierung: Festcode durch Löten
Einheitsmaße: 135mm x 42mm x 25mm

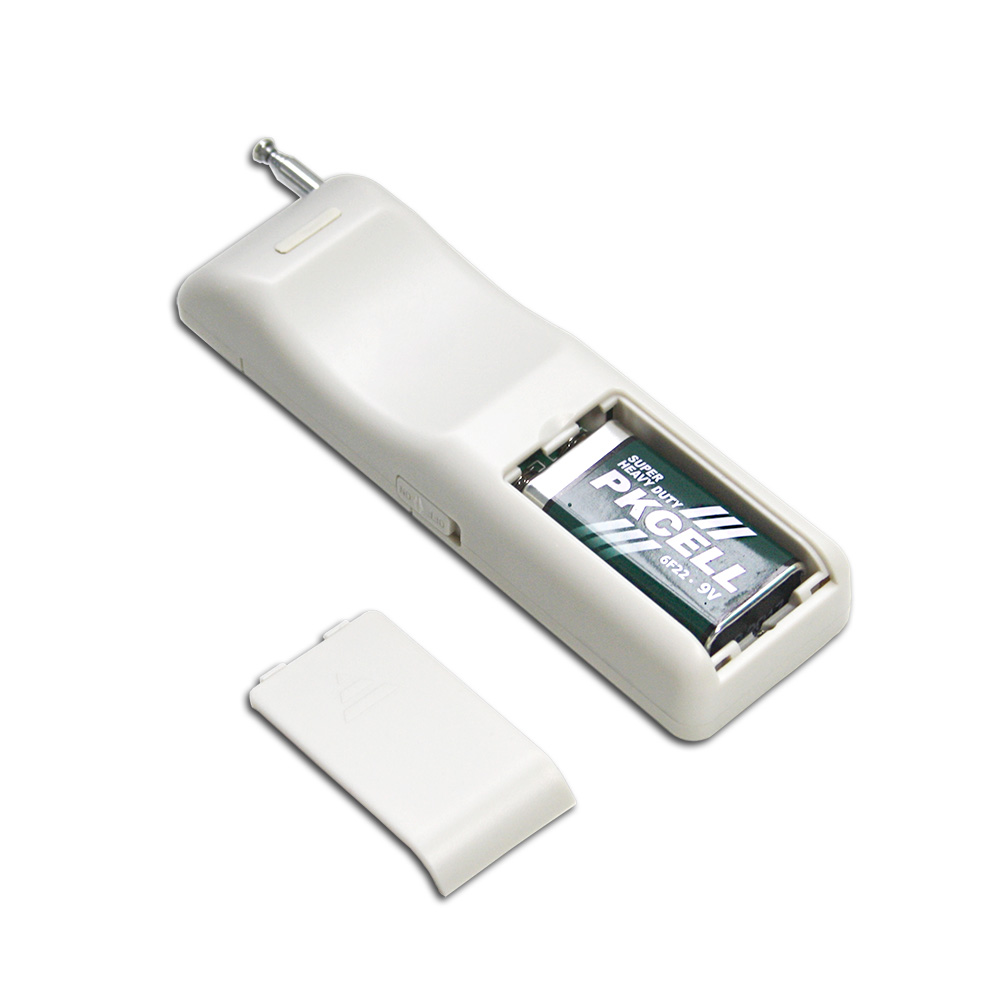

Stromversorgung: 1 x 6F22-9V Batterie (incl. Dauert ca. 12 Monate.)


Externe Teleskopantenne:
Länge der externen Teleskopantenne: 108mm / 445mm (strecken)
Mit SMA-Stecker.
Wenn Sie die externe Teleskopantenne strecken, kann es eine bessere Reichweite haben.

Reichweite:
Die Entfernung (mit dem Sender wie CB-2 ) von 2000M ist ein theoretische Wert. Es soll auf einer öffentlichen Erde bedient werden,darauf gibt es keine Absperrung und keine Interferenz .Aber in wirklichem Leben verhindert das Funksignal durch Bäume,Wände oder andere Bauwerke ,noch kann es durch anderen Signale gestört werden. Deshalb ist die wahre Entfernung kleiner als 2000M.

Andere Geeigneter Sender:
Der Empfänger kann verschiedener Sender arbeiten, wie Model C-2 / C-3 (100M), CWB-2 / CWB-3 (50M, wasserdicht), CP-2 (500M), or CB-2 / CB-3 (1000M) usw..
Wenn Sie den Empfänger in Kontrollmodus von Momentan einstellen, sollen Sie 2-Knopf Sender auswählen. Wie Model C-2 (100M), CWB-2 (50M, wasserdicht), CP-2 (500M), or CB-2 (1000M) usw., Wenn Sie den Empfänger in Kontrollmodus von Verklinkte, sollen Sie 3-Knöpfe Sender auswählen. Wie Model C-3 (100M), CWB-3 (50M, wasserdicht), or CB-3 (1000M) usw..

Benutzung(mit dem Sender):
Der Empfänger kann DC 0~28V und AC 110~240V Geräte steuern.
Achtung: Diese Empfänger ist Relaisausgang Typ, keinen DC/AC Spannungsausgang. Ausgangszustand von Relaisausgangsklemmen: Die Klemmen B und C sind normalerweise geöffnet; Die Klemmen A und C sind normalerweise geschloßen.

Verdrahtung:
Wenn Sie ein DC 12V Licht steuern, machen wie folgende:
1) Schließen den Pluspol der DC Stromversorgung an Klemmen “L / +” von Eingang, und schließen Minuspol der DC Stromversorgung an Klemmen“N / -“ von Eingang.
2) Schließen Klemmen B an Pluspol der DC Stromversorgung, schließen Klemmen A an Pluspol von DC Lamp, und schließen den Minuspol von DC Licht an Minuspol von DC Stromversorgung.

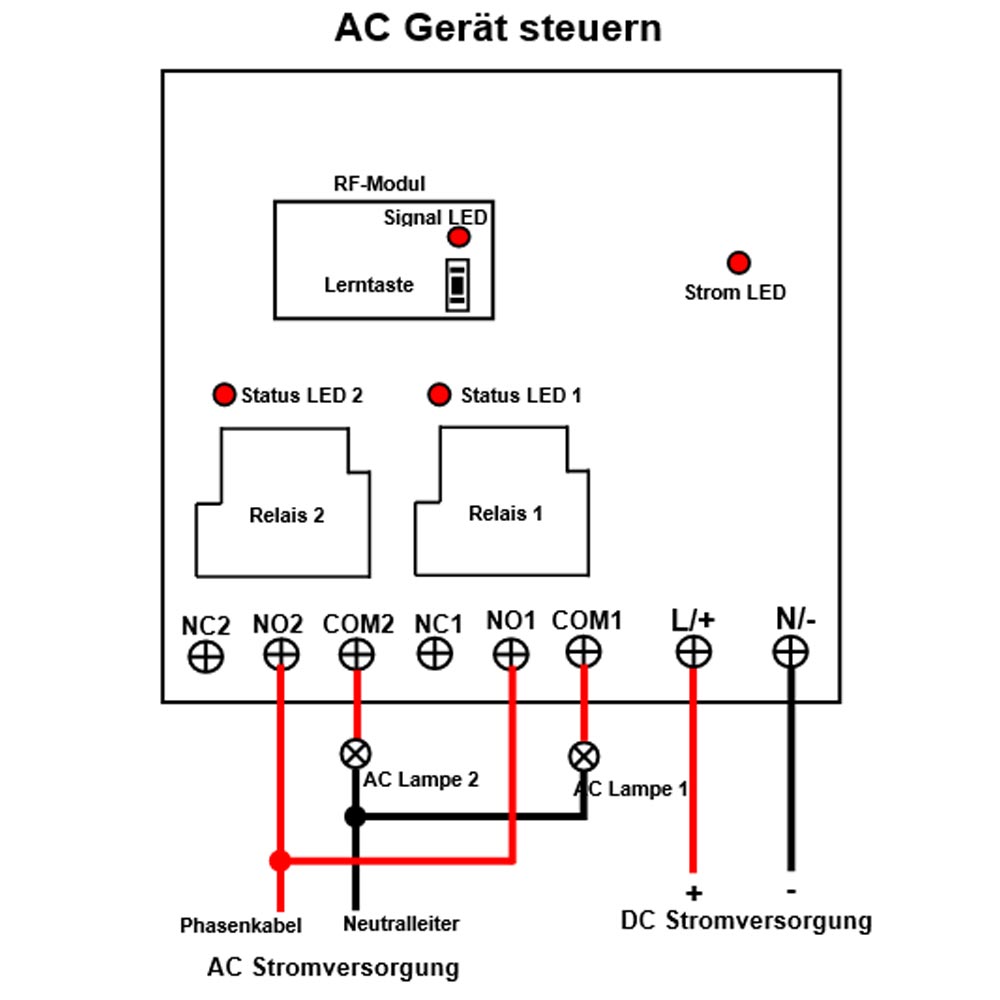

Wenn Sie AC230V Licht steuern, machen Sie wie folgende.
1) Verbinden den Pluspol von DC Stromversorgung an Klemme “L / +” von Eingang, und verbinden den Minuspol von DC Stromversorgung an Klemmen “N / -” von Eingang.
2) Verbinden Klemmen B an Powerline von AC Stromversorgung, verbinden Klemme A an eine Seite von AC Licht, und verbinden andere Seite von AC Licht an Nullleiter von AC Stromversorgung:


Beschreibung über die Kontrollmodus:
Es gibt 3 verschiedene Betriebsarten. Die Betriebsarten sind
Schalter-Modus (toggle)
Der Empfänger arbeitet als Schalter, jeder Druck einer Taste auf der Fernbedienung (FB) schaltet das Relais um. Ist es an, wird es ausgeschaltet, ist es aus, wird es eingeschaltet

Taster-Modus (momentary)
Der Empfänger arbeitet als Taster, das Relais zieht so lange an, wie die Taste gedrückt wird. Lässt man die Taste los, ist das Relais wieder aus

Verbunden (latched / Verklinkte )
Alle Kanäle sind miteinander verbunden. Jeder Druck auf eine Taste schaltet das zugehörige Relais ein und alle anderen Relais (einer Gruppe) aus.
Benutzung:
Einstellung Kontrolle Modus Toggle: Nur Verbinden mit Stecksbrücke-2.
Kontrolle Modus Toggle: Drücken -> Öffnen; Nochmal drücken -> Schließen.
Knopf A der Fernbedienung drücken: Relais 1 einschalten (Kontakt auf A und B, keinen Kontakt auf A und C)
Knopf A nochmal drücken: Relais 1 ausschalten (keinen Kontakt auf A und B, Kontakt auf A und C)
Knopf B der Fernbedienung drücken: Relais 2 einschalten (Kontakt auf A und B, keinen Kontakt auf A und C)
Knopf B nochmal drücken: Relais 2 ausschalten (keinen Kontakt auf A und B, Kontakt auf A und C)
Einstellung Kontrolle Modus Momentan: Nur Verbinden mit Stecksbrücke -1.

Kontrolle Modus Momentan: Drücken und halten-> Öffnen; Freigeben -> Schließen.
Drücken Knopf A der Fernbedienung und halten -> Relais 1 einschalten (Kontakt auf A und B, keinen Kontakt auf A und C)
Geben Knopf A frei -> Relais 1 ausschalten (keinen Kontakt auf A und B, Kontakt auf A und C).
Drücken Knopf B der Fernbedienung und halten -> Relais 2 einschalten (Kontakt auf A und B, keinen Kontakt auf A und C)
Geben Knopf B frei -> Relais 2 ausschalten (keinen Kontakt auf A und B, Kontakt auf A und C).
Einstellung Kontrolle Modus Verklinkte: Keinen Kontakt auf Stecksbrücke-1 und Stecksbrüce-2.

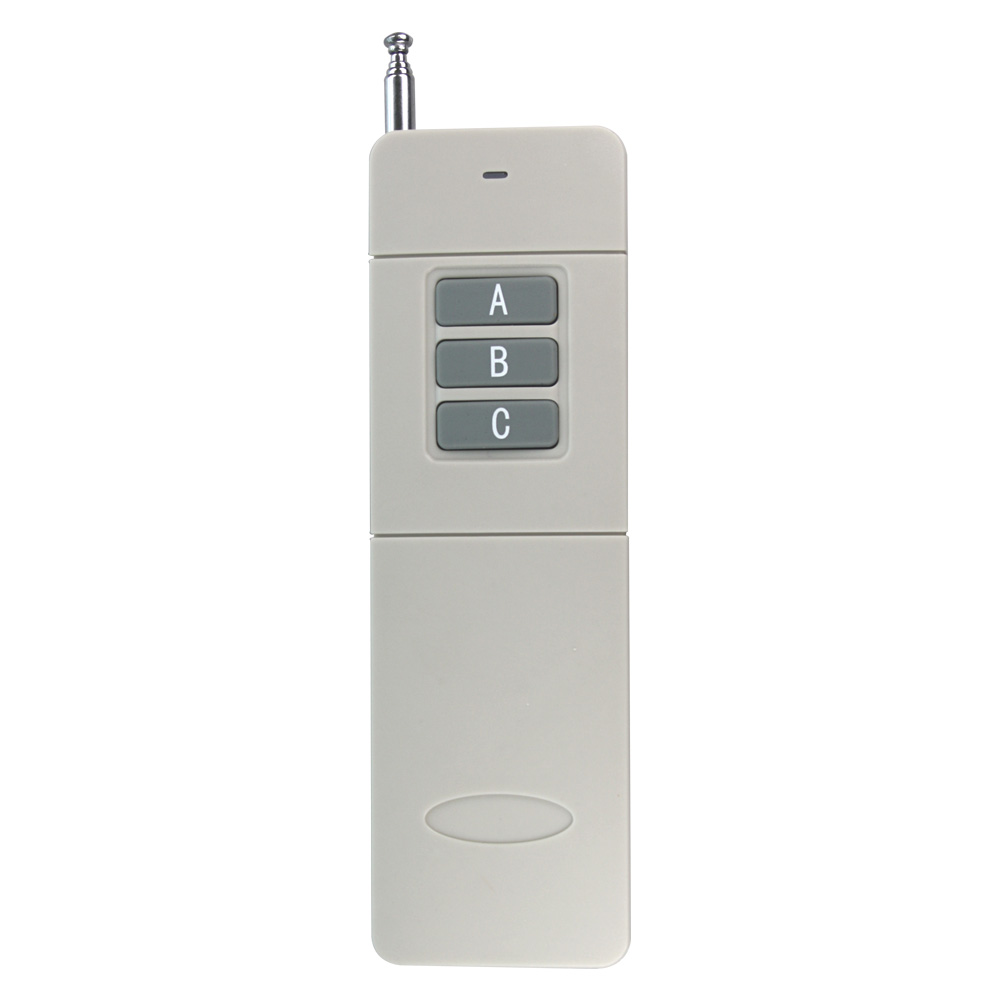

Kontrolle Modus Verklinkte (mit Sender C-3): Drücken ->Öffnen, andere Relais ausschalten; Drücken anderen Knopf -> Schließen.
Drücken Knopf A der Fernbedienung -> Relais 1 einschalten (Kontakt auf A und B, keinen Kontakt auf A und C);
Relais 2 ausschalten (keinen Kontakt auf A und B, Kontakt auf A und C)
Drücken Knopf B der Fernbedienung -> Relais 2 einschalten (Kontakt auf A und B, keinen Kontakt auf A und C);
Relais 1 ausschalten (keinen Kontakt auf A und B, Kontakt auf A und C)
Drücken Knopf C der Fernbedienung -> Relais 1 ausschalten (keinen Kontakt auf A und B, Kontakt auf A und C);
Relais 2 ausschalten (keinen Kontakt auf A und B, Kontakt auf A und C)

Einstellung Kontrolle Modus Momentan +Toggle: Kontakt auf Steckbrücke-1 und Steckbrücke-2.
Kontrolle Modus Momentan (Kanal 1): Drücken und halten -> Öffnen; Freigeben -> Schließen.
Drücken Knopf A und halten: Relais 1 einschalten (Kontakt auf A und B, keinen Kontakt auf A und C)
Geben Knopf A frei -> Relais 1 ausschalten (keinen Kontakt auf A und B, Kontakt auf A und C).
Kontrolle Modus Toggle (Kanal 2): Drücken -> Öffnen; Nochmal drücken -> Schließen.
Knopf B drücken: Relais 2 einschalten (Kontakt auf A und B, keine Kontakt auf A und C)
Knopf B nochmal drücken: Relais 2 ausschalten (keine Kontakt auf A und B, Kontakt auf A und C)

Manuelle Klemme:
Mit manueller Klemmen: Der Empfänger erlaubt Ihnen externe Geräte, Sensoren oder Handschalter zur Verbinden, den Empfänger zu steuern.
1)Signaleingang
Sie können externe Geräte ( mit Kleinsignal-Ausgänge ) an Klemmen 1 (Signal 1 “+”) und Klemme 2 (Signal 2 “+”) sowie Klemme 3 (Signal “-“) anschließen. Signalausgang von externer Geräte kann den Empfänger steuern.
Wenn externe Geräte Kleinsignal an Klemme 1 und 3 ausgeben, schaltet das Relais 1 ein.(Verbinden Klemmen A und B, trennen Klemmen A und C); Die Lampe 1 ist an.
Wenn externe Geräte das Ausgangssignal stoppt, schaltet das Relais 1 aus. ( trennen Klemmen A und B, Verbinden Klemmen A und C), die Lampe 1 ist aus.

Wenn externe Geräte Kleinsignal an Klemme 2 und 3 ausgeben, schaltet das Relais 2 ein.(Verbinden Klemmen A und B, trennen Klemmen A und C); Die Lampe 2 ist an.
Wenn externe Geräte das Ausgangssignal stoppt, schaltet das Relais 2 aus. ( trennen Klemmen A und B, Verbinden Klemmen A und C), die Lampe 2 ist aus.

2) Handschalter
Sie können einen Handschalter an Klemmen 1, 2,3. Und dann können Sie diese Handschalter zur Steuerung des Empfänger verwenden.
Wenn Sie Klemmen 1 und 3 verbinden, schaltet das Relais1 ein.(Verbinden Klemmen A und B, trennen Klemmen A und C); Die Lampe 1 ist an.
Wenn Sie Klemmen 1 und 3 trennen, schaltet das Relais 1 aus.(trennen Klemmen A und B, Verbinden Klemmen A und C). Die Lampe 1 ist aus.
Wenn Sie Klemmen 2 und 3 verbinden, schaltet das Relais2 ein.(Verbinden Klemmen A und B, trennen Klemmen A und C); Die Lampe 2 ist an.
Wenn Sie Klemmen 2 und 3 trennen, schaltet das Relais 2 aus.(trennen Klemmen A und B, Verbinden Klemmen A und C). Die Lampe 2 ist aus.

Löschen der eingelernten Code:
Wir haben Fernbedienung für den Empfänger abgelernt. Wenn Sie den Empfänger nicht mehr mit der Fernbedienung arbeiten möchten, können Sie alle Codes der Fernbedienungen löschen, die in dem Empfänger gespeichert werden.
Hinweis: Drücken Sie den Knopf auf dem Empfänger bis die LED Licht langsam blitzt, dann lassen Sie den Knopf frei, dann LED Licht bleibt langsam blitzt. Es bedeutet, dass alle gespeicherte Kodes erfolgreich gelöscht worden sind.

Ablernen der Fernbedienung:
Drücken Sie den Knopf des Empfängers, bis das LED Licht leuchtet. Der Empfänger bleibt jetzt im Status von ABLERNEN.
Drücken Sie irgendeinen Knopf der Fernbedienung, Falls das LED Licht 15mal schnell blitzt und dann ausschaltet, bedeutet es, dass das Ablernen erfolgreich ist.
Wenn der Empfänger zu ablernen vorbereitet, drücken Sie nochmal den Knopf des Empfängers und das LED Licht schaltet aus; Das beteutet, dass Ablernen abgebrochen ist.
Der Empfänger kann Fernbedienungen mit verschiedener Kodes ablernen.

Link:(Sie können folgende Link klicken, um mehr Technische Daten zu sehen)
die Unterschied zwischen den Sender
die Unterschied zwischen die Antenne

Hinweis:

Die Unterschiede über die verschieden passende Sender (Sie können folgende Produktename von Modell klicken, um mehr Technische Daten über die Sender zu sehen.)

Produktname 0021001 (C-2)

 0021115 (C-2L)

0021011 (CP-2)

0021123(CP-2L)




Größe von Sender

56mm x 32mm x 12mm

85mm x 36mm x 16mm

Reichweite mit dem Empfänger

50M~100M

500M~1000M

Betriebsspannung

2 x CR2016 -3V Knopfzellenbatterien

1 x 23A -12V BatterieC

Code-Typ

Festcode

Lerncode

Festcode

Lerncode
Preis (nicht inkl. Versandkosten) 6.48 7.40 9.25 10.18



Produktname 0021024 (CB-2) 0021118 (CB-2L) 0021068 (CBW-2)

0021093 (CWB-2)


Größe von Sender

135mm x 42mm x 25mm

100mm x 68mm x 50mm

56mm x 32mm x 12mm

Reichweite mit dem Empfänger

1000M~2000M

1000M~2000Mwasserfest für Industriell

50M wasserfest normal-Typ

Betriebsspannung

1 x 6F22 -9V Batterie

1 x 6F22 -9V Batterie

2x 3V Batterie

Code-Typ

Festcode

Lerncode

Festcode

Festcode

Preis (nicht inkl. Versandkosten)

18.50

20.35

43.48

10.18
